INSTRUKCJA OBSŁUGI. Zasilacz szpiegowski z kamerą Full HD OctaCam (NX4300)

Transkrypt

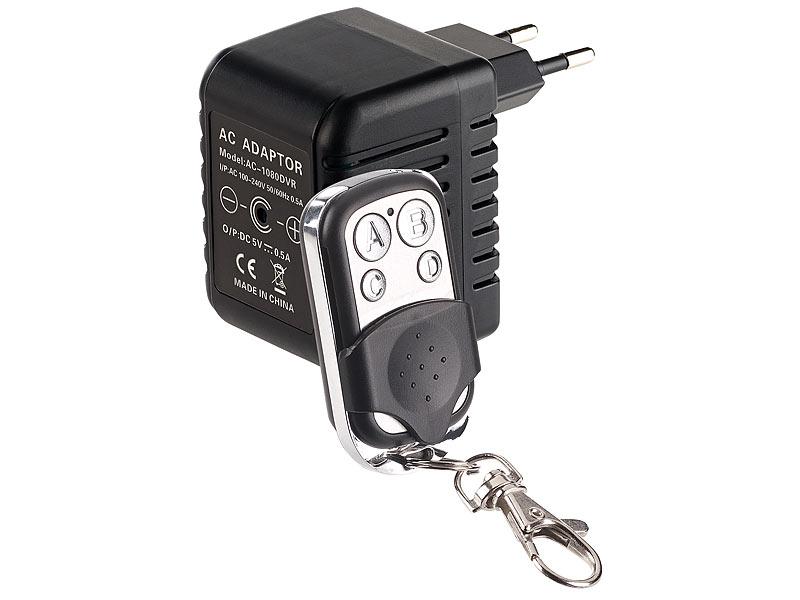

1 Zasilacz szpiegowski z kamerą Full HD OctaCam (NX4300) Zawartość zestawu: zasilacz z kamerą Full HD pilot zdalnego sterowania z baterią instrukcja obsługi. INSTRUKCJA OBSŁUGI Dodatkowo potrzebna karta microsd (do 128 GB, klasa 10, FAT32). Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać, rozkręcać ani naprawiać urządzenia samodzielnie! Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wilgoci i wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Przed podłączeniem do sieci należy upewnić się, że napięcie podane na tabliczce znamionowej odpowiada napięciu gniazda elektrycznego. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. 1

2 Ważne wskazówki dotyczące baterii i ich utylizacji Baterii nie zalicza się do odpadów gospodarstwa domowego. Jako konsumenci są Państwo zobowiązani do właściwej utylizacji zużytych baterii. Zużyte baterie należy wyrzucić do przeznaczonego do tego celu pojemnika lub zwrócić do sklepu, w którym są sprzedawane. Baterie należy przechowywać w miejscu niedostępnym dla dzieci. Baterie, z których wylewa się ciesz są niebezpieczne. Należy ich dotykać tylko w odpowiednich rękawiczkach. Nie wolno otwierać baterii i wrzucać ich do ognia. Zaleca się wyjmowanie baterii z urządzenia, jeśli pozostaje nieużywane przez dłuższy czas. Zwykłe baterie nie mogą być ładowane. UWAGA! Istnieje ryzyko wybuchu! Należy używać zawsze razem baterii tego samego typu i wymieniać wszystkie baterie w urządzeniu w tym samym czasie! Deklaracja zgodności PEARL.GmbH oświadcza, że produkt NX-4300 jest zgodny z dyrektywą RoHS 2011/65/EU, dyrektywą niskonapięciową 2014/35/EU i dyrektywą o sprzęcie radiowym 2014/53/EU. Szczegóły produktu Zasilacz 1. Obiektyw kamery 2. Wtyczka 3. Reset 4. Slot na kartę pamięci 5. Złącze ładowania USB Pilot 6. Przycisk C 7. Przycisk A 8. Przycisk B 9. Przycisk D 10. Karabinek 2

3 UŻYTKOWANIE Karta pamięci Tworzenia znacznika czasu Jeśli chcesz, aby nagrania zawierały znacznik czasu, postępuj według listy poniżej: 1. Podłącz kartę microsd do komputera za pomocą adaptera. 2. Jeśli to konieczne, sformatuj kartę pamięci w systemie plików FAT Na karcie utwórz plik.txt o nazwie time. 4. Wpisz następujące wiersze do pliku tekstowego: RRRR,MM,DD hh:mm:ss Y (R rok, M miesiąc, D dzień, h godzina, m minuta, s sekunda, Y wyświetlanie znacznika czasu). Zawartość takiego dokumentu powinna wyglądać przykładowo: 2016,01,31 12:00:00 Y. Data powinna być oddzielona przecinkami, bez spacji. Pomiędzy datą a godziną powinna być spacja. Godzina powinna być oddzielona dwukropkiem. Pomiędzy czasem z literą Y powinna być spacja. 5. Zapisz plik tekstowy na karcie microsd. 6. Odłącz adapter od komputera i wyjmij kartę. Plik tekstowy znacznika czasy zniknie po włożeniu karty microsd do zasilacza. Zachowane zostaną natomiast ustawienia pliku (znacznik czasu). Wkładanie karty pamięci Aby korzystać z wbudowanej kamery należy włożyć do zasilacza kartę pamięci microsd (do 128 GB, klasa 10, FAT32). UWAGA! Karta pamięci może być włożona lub wyjęta tylko wtedy, gdy zasilacz nie jest podłączony do sieci elektrycznej. 1. Przesuń pokrywę gniazda karty pamięci w kierunku wskazanym strzałką. 3

4 2. Wsuń kartę do gniazda kart microsd. Złote punkty kontaktowe karty pamięci wskazują na port USB zasilacza. Należy lekko nacisnąć kartę. 3. Załóż pokrywę i wsuń ją. Aby wyjąć kartę z gniazda należy ją lekko nacisnąć, aż wyskoczy, a następnie wysunąć. Funkcja zasilania Podłącz urządzenie USB do zasilacza. Następnie podłącz go do odpowiedniego gniazdka. Podłączone urządzenie jest zasilane prądem (5 V / 0.5 A). Funkcja kamery może być również używana podczas ładowania. Funkcja monitoringu Zintegrowana kamera Full HD posiada trzy tryby pracy. Kamera w zasilaczu może być sterowana tylko za pomocą przycisków na pilocie zdalnego sterowania. Przycisk A B C D Znaczenie Włączanie / wyłączanie Zdjęcie Czujnik ruchu Ręczne rozpoczęcie nagrywania Włączanie / wyłączanie Podłącz zasilacz do odpowiedniego gniazdka. Następnie naciśnij przycisk [A] na pilocie, aby włączyć kamerę (1 sygnał dźwiękowy) lub wyłączyć (2 sygnały dźwiękowe). Tryb wykrywania ruchu Po włączeniu kamera automatycznie znajduje się w trybie wykrywania ruchu. Gdy czujnik rejestruje ruch, rozpoczyna się nagrywanie wideo (59 sekund od ostatniego zarejestrowanego ruchu). 4

5 Naciśnij przycisk [D] na pilocie, aby zakończyć tryb wykrywania ruchu. Usłyszysz dwa sygnały dźwiękowe, a kamera będzie się znajdowała w trybie gotowości. Nagrania w trybie wykrywania ruchu będą zapisane jako MOT. Ręczne nagrywanie wideo Włącz kamerę. Naciśnij przycisk [C] na pilocie zdalnego sterowania. Usłyszysz sygnał dźwiękowy, po czym rozpocznie się nagrywanie wideo. Naciśnij przycisk ponownie, aby zatrzymać nagrywanie. Po usłyszeniu dwóch sygnałów dźwiękowych kamera przełączy się na tryb gotowości. Jeśli tryb detekcji ruchu był jeszcze aktywny, naciśnięcie przycisku [C] spowoduje, że kamera przełączy się na tryb gotowości i rozlegną się dwa sygnały dźwiękowe. Naciśnięcie przycisku [C] ponownie spowoduje rozpoczęcie nagrywanie wideo. Nagrania w tym trybie będą zapisane jako REC. Wykonywanie zdjęć Włącz kamerę. Naciśnij przycisk [B] na pilocie zdalnego sterowania. Zdjęcie zostanie wykonane oraz rozlegnie się sygnał dźwiękowy. Jeśli tryb detekcji ruchu był jeszcze aktywny, naciśnięcie przycisku [B] spowoduje, że kamera przełączy się na tryb gotowości i rozlegną się dwa sygnały dźwiękowe. Naciśnięcie przycisku [C] ponownie spowoduje rozpoczęcie nagrywanie wideo. Zdjęcie zapisywane są w folderze DCIM 100DSCIM pod tytułem PIC. Odtwarzanie nagrań Aby wyświetlić nagrania zapisane na karcie microsd, wykonaj następujące czynności: 1. Naciśnij przycisk [A] na pilocie, aby wyłączyć kamerę. 2. Odłącz urządzenie od zasilania. 3. Otwórz pokrywę gniazda karty pamięci. 4. Naciśnij włożoną kartę microsd, aż wyskoczy delikatnie. Wyciągnij kartę. 5

6 5. Włóż kartę do adaptera i podłącz do komputera. Komputer powinien wykryć nośnik. Teraz możesz obejrzeć każde nagranie oraz zdjęcia. Pliki zapisane na karcie możesz też przenieść na komputer lub usunąć. 6. Odłącz adapter od komputera i wyjmij kartę. 7. Włóż kartę z powrotem do zasilacza. Restart urządzenia Jeśli nie możesz obsługiwać kamery, uruchom ponownie urządzenie. 1. Odłącz urządzenie od zasilania. 2. Wyjmij kartę pamięci. 3. Naciśnij przycisk Reset na zasilaczu za pomocą długiego, ostro zakończonego przedmiotu (takiego jak zagięty spinacz). Naciśnij i przytrzymaj przycisk przez trzy sekundy. Kamera jest ponownie uruchamiana. Wymiana baterii w pilocie 1. Odkręć śruby znajdujące się z tyłu pilota za pomocą małego śrubokręta krzyżakowego. Odłóż śrubki na bok. 2. Ostrożnie oddziel dwie części pilota. 3. Wyjmij starą baterię i wymień nową baterię typu 27A (12V). Zwróć uwagę na prawidłową biegunowość (biegun minus na sprężynie). 4. Złóż dwie części pilota. Upewnij się, że płyta silikonowa nie wypada lub nie jest nachylona. 5. Dokręć śruby. Rozwiązywanie problemów Kamera nie reaguje na pilota: wymień baterię w pilocie zdalnego sterowania; uruchom ponownie urządzenie. Podczas odtwarzania wideo na komputerze słychać tylko ścieżkę dźwiękową, nie pojawia się żaden obraz: używany odtwarzacz multimedialny nie jest odpowiedni. Użyj innego programu do odtwarzania mediów (np. VLC). Podczas odtwarzania pojawiają się zakłócenia: 6

7 niektóre pliki są zbyt duże, aby mogły być odtwarzane płynnie z dysku wymiennego. Skopiuj lub przenieś plik do komputera i odtwórz ponownie. Dane techniczne: wejście: V AC, 50/60 Hz, 0,5 A wyjście USB ładowania: 5 V DC / 0,5 A częstotliwość: 433 MHz pilot: bateria A27 (12 V) ustawienie obiektywu kamery: 15 w górę rozdzielczość wideo: format wideo: AVI użycie danych wideo: 325 MB na 3 minuty rozdzielczość zdjęć: format zdjęć: JPEG złącza: wyjście USB do ładowania, slot na kartę microsd, wtyczka euro karta pamięci: do 128 GB, klasa 10, FAT32 czujnik ruchu: tak wymiary zasilacza: 4,2 x 6 x 4,5 cm wymiary pilota: 2,3 x 5,3 x 1,9 cm waga zasilacza: 68 g waga pilota: 28 g. 7
