opracowanie PRZYŁĄCZENIE BUDYNKU DO MIEJSKIEJ SIECI CIEPŁOWNICZEJ INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY TOM XII

Transkrypt

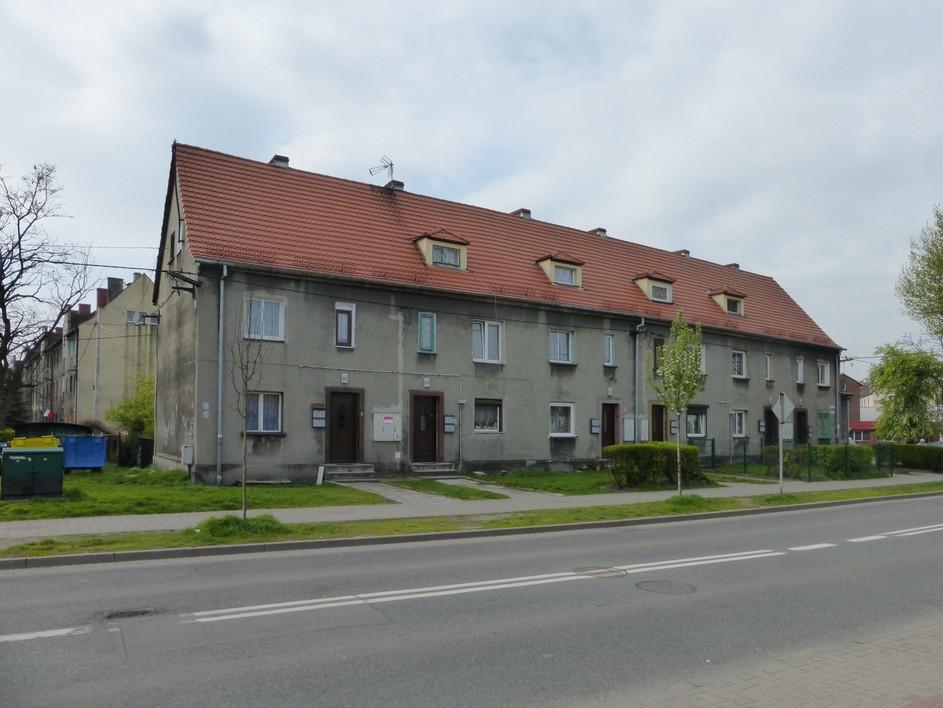

1 mgr inż. Jerzy Ciesielczuk kontakt tel. kom stacj PKB ul. Konarskiego 23b/ GLIWICE opracowanie INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY opracowanie ZASILANIE W ENERGIĘ ELEKTRYCZNĄ INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO rodzaj opracowania PRZEDMIAR ROBÓT instalacje elektryczne kategoria robót Roboty w zakresie okablowania elektrycznego kod kategoria robót Roboty w zakresie instalacji elektrycznych kod obiekt budowlany: Budynek mieszkalny. adres obiektu: Gliwice ul. Odrowążów 88 Inwestor: Wspólnota Mieszkaniowa przy ul. Odrowążów ul. Dolnych Wałów Gliwice Opracował: Kazimierz Rośkowicz

2 INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY ZASILANIE W ENERGIĘ ELEKTRYCZNĄ INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO PRZEDMIAR ROBÓT - instalacje elektryczne SPIS DOKUMENTACJI DLA ZADANIA. Rodzaj opracowania I. Projekt wykonawczy. Instalacja centralnego ogrzewania. II. STWiORB SST nr 0.0 Wymagania wspólne. SST nr 3.1 Instalacja ogrzewcza Tytuł opracowania III. Projekt budowlany Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego IV. Informacja dotycząca BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia V. STWiORB SST nr 0.0 Wymagania wspólne. SST robót budowlanych VI. Projekt wykonawczy. Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego VII. STWiORB SST nr 3.3 Wewnętrzne instalacje elektryczne VIII. Projekt wykonawczy Instalacja wodnokanalizacyjna węzła cieplnego IX. STWiORB SST nr 3.4 Instalacja wody zimnej SST nr 3.5 Instalacja kanalizacji sanitarnej X. Projekt wykonawczy Instalacja centralnego ogrzewania. Przedmiar robót XI. Projekt wykonawczy Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego Przedmiar robót XII. Projekt wykonawczy Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego Przedmiar robót. XIII. Projekt wykonawczy Instalacja wodnokanalizacyjna węzła cieplnego Przedmiar robót XIV. Kosztorys Instalacja centralnego ogrzewania. Kosztorys inwestorski XV. Kosztorys Adaptacja pomieszczenia w piwnicy dla potrzeb węzła cieplnego Kosztorys inwestorski strona tytułowa przedmiar

3 INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY ZASILANIE W ENERGIĘ ELEKTRYCZNĄ INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO PRZEDMIAR ROBÓT - instalacje elektryczne XVI. Kosztorys Zasilanie w energię elektryczną. Instalacje elektryczne dla węzła cieplnego Kosztorys inwestorski XVII. Kosztorys Instalacja wodnokanalizacyjna węzła cieplnego Kosztorys inwestorski - - 3

4 INSTALACJE WEWNĘTRZNE POMIESZCZENIE WĘZŁA CIEPLNEGO W PIWNICY ZASILANIE W ENERGIĘ ELEKTRYCZNĄ INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO PRZEDMIAR ROBÓT - instalacje elektryczne SPIS DZIAŁÓW PRZEDMIARU ROBÓT. l.p Kod CPV Nazwa działu Budynek magazynowy Rozbudowa istniejącej tablicy rozdzielczej WGZ Projektowane tablice rozdzielcze TLw Projektowane tablice rozdzielcze Tw z wyposażeniem wg rysunku Roboty w zakresie okablowania elektrycznego rury ochronne i kable Osprzęt instalacyjny Oprawy oświetleniowe Instalacja uziemiająca Pomiary ; Roboty budowlane związane z instalacjami elektrycznymi i roboty pomocnicze strona tytułowa przedmiar

5 <-N <-P <-O <-J <-I. PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE. POMIESZCZENIE WĘZŁA CIEPLNEGO ZASILANIE W ENERGIĘ ELEKTRYCZNĄ. INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO Przedmiar robót - instalacje elektryczne Przedmiar robót <-K Nr STWiOR/Ko Podstawa Opis robót Jm Ilość d indywidualn y Kosztorys Kosztorys 1 SST 3.3 Element Kody CPV: Roboty instalacyjne elektryczne Rozbudowa istniejącej tablicy rozdzielczej WGZ 1.1 KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Rozłącznik bezpiecznikowy 1-biegunowy z wkładką 20A gg szt. 1,000 2 SST 3.3 Element Kody CPV: Roboty instalacyjne elektryczne Projektowane tablice rozdzielcze TLw 2.1 KNNR 5/404/6 Obudowy o powierzchni do 0,2 m2 do tablic rozdzielczych - obudowa typu jak istniejca tablica WGZ lecz przystosowana do zabudowy układu pomiarowego, zamykana na klucz szt. 1, KNNR 5/407/1 Osprzęt modułowy w rozdzielnicach. Wyłącznik nadprądowy 1-biegunowy B20/1 szt. 1,000 3 SST 3.3 Element Kody CPV: Roboty instalacyjne elektryczne Projektowane tablice rozdzielcze Tw z wyposażeniem wg rys. E KNNR 5/404/6 Obudowy o powierzchni do 0,2 m2 do tablic rozdzielczych - obudowa metalowa, natynkowa zamykana, szczelna IP65 szt. 1, KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Rozłącznik 40A 1-faz. szt. 1, KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Wyłącznik przeciwprzepięciowy 1-faz. kl. B+C szt. 1, KNNR 5/407/1 Osprzęt modułowy w rozdzielnicach. Wyłącznik nadprądowy 1-biegunowy B2/1 szt. 1, KNNR 5/407/1 Osprzęt modułowy w rozdzielnicach. Lampka sygnalizacyjna 1-faz. szt. 1, KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Wyłącznik różnicowoprądowy z członem nadprądowym 1-biegunowy 10 A /0,03A szt. 1, KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Wyłącznik różnicowoprądowy z członem nadprądowym 1-biegunowy 16 A /0,03A szt. 1, KNNR 5/407/3 Osprzęt modułowy w rozdzielnicach. Rozłącznik bezpiecznikowy 1-biegunowy z wkładką 10A gg szt. 1,000 4 SST 3.3 Element Kody CPV: Roboty w zakresie okablowania elektrycznego Roboty w zakresie okablowania elektrycznego - rury ochronne i kable 4.1 KNNR 5/101/6 Rury winidurowe o średnicy do 28 mm układane p.t. w gotowych bruzdach w podłożu innym niż beton m 15, KNNR 5/103/6 Rury winidurowe o średnicy 22 mm układane n.t. w podłożu innym niż beton m 20, KNNR 5/203/3 Przewody kabelkowe o łącznym przekroju żył do 30 mm2 wciągane do rur - przewód YDYżo 3x4,0 mm2 m 16, KNNR 5/203/1 Przewody kabelkowe o łącznym przekroju żył do 7,5 mm2 wciągane do rur - przewód YDYżo 3x2,5 mm2 m 10, KNNR 5/203/1 Przewody kabelkowe o łącznym przekroju żył do 7,5 mm2 wciągane do rur - przewód YDYżo 3x1,5 mm2 m 10, KNNR 5/203/1 Przewody kabelkowe o łącznym przekroju żył do 7,5 mm2 wciągane do rur - przewód YDY 2x1,5 mm2 m 5,000 5 SST 3.3 Element Kody CPV: Roboty w zakresie instalacji elektrycznych Osprzęt instalacyjny 5.1 KNNR 5/301/11 Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów w podłożu z cegły szt. 2,000 ZUZIA11 (C) Datacomp (lic B96) Odrowążów 88 inst elektr - przedmiar strona nr: 5

6 <-N <-K <-P <-O <-J <-I. PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE. POMIESZCZENIE WĘZŁA CIEPLNEGO ZASILANIE W ENERGIĘ ELEKTRYCZNĄ. INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO Przedmiar robót - instalacje elektryczne Nr STWiOR/Ko Podstawa Opis robót Jm Ilość d indywidualn y 5.2 KNNR 5/301/2 Przygotowanie podłoża pod osprzęt instalacyjny. Mocowanie osprzętu przez przykręcanie do kołków plastikowych osadzonych w podłożu z cegły szt. 5, KNNR 5/307/1 Łączniki instalacyjne bryzgoszczelne jednobiegunowe szt. 1, KNNR 5/308/1 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, podtynkowe 2-biegunowe końcowe. Obciążalność 10 A, przekrój przewodu do 2,5 mm2 szt. 1, KNNR 5/302/1 Puszki instalacyjne podtynkowe o średnicy do 60 mm pojedyńcze szt. 2, KNNR 5/304/4 Odgałęźniki bryzogszczelne z tworzywa sztucznego o 4 wlotach przykręcane szt. 5,000 6 SST 3.3 Element Kody CPV: Roboty w zakresie instalacji elektrycznych Oprawy oświetleniowe 6.1 KNNR 5/502/2 Oprawy oświetleniowe przykręcane nastropowe, LED, IP65, 3000 lm, 25 W, z dyfuzorem opalowym kpl. 2,000 7 SST 3.3 Element Kody CPV: Roboty instalacyjne elektryczne Instalacja uziemiająca 7.1 KNNR 5/201/4 Przewody izolowane jednożyłowe wciągane do rur. Przewód o przekroju 10 mm2 - przewód LgY 10,0 mm2 (ekwipotencjalizacja miejscowa) m 15, KNNR 5/613/1 Uchwyty uziemiające łączone przez skręcanie na rurach o średnicy do 30 mm - połączenia ekwipotencjalizacji miejscowej szt. 10, KNNR 5/602/2 Przewody uziemiające i wyrównawcze w budynkach. Przewód mocowany na wspornikach ściennych na podłożu pozostałym - bednarka stalowa ocynkowana 25 x 4 mm m 10, SST pkt. 5.9 KNNR 5/611/5 Łączenie przewodów wyrównawczych. Bednarka o przekroju do 120 mm2, spaw wykonany na ścianie lub konstrukcji zbrojenia szt. 5, KNNR 5/605/2 Uziomy powierzchniowe i prętowe w instalacji odgromowej. Montaż uziomów poziomych w wykopie o głębokości do 0,60 m w guncie kategorii III m 5, KNNR 5/606/5 Uziomy o długości 4,5 m ze stali profilowanej miedziowane (metoda wykonania udarowa) z zastosowaniem młota udarowego. Kategoria gruntu III szt. 1,000 8 SST 3.3 Element Kody CPV: Roboty instalacyjne elektryczne Pomiary 8.1 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia. Obwód o ilości faz - 1 pomiar 5, KNP Rozdzielnice niskiego napięcia - badanie odbiorcze rozdzielnic 1813/1301/1 szt. 3, KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej. Uziemienie ochronne lub robocze, pomiar pierwszy szt. 1,000 9 Element Roboty budowlane związane z instalacjami elektrycznymi i roboty pomocnicze 9.1 KNR 401/330/3 Wykucie wnęk w ścianach na zaprawie wapiennej,głębokość wnęk do 1 cegły Wyliczenie ilości robót: 0.4*0.4 0, RAZEM: 0, m2 0, KNNR 5/1209/7 Przebijanie otworów o średnicy 40 mm w stropach, w podłożu z cegły, długość przebicia do 2 cegieł szt. 3, KNNR 5/1209/7 Przebijanie otworów o średnicy 25 mm w ścianach w podłożu z cegły, długość przebicia do 2 cegieł szt. 3, KNNR Wykucie bruzd dla rur: RKLG28, RS37, podłoże - cegła 5/1207/12 m 15, KNNR 5/1208/5 Zaprawienie bruzd. Ręczne przygotowanie zaprawy cementowo-wapiennej m3 0, KNNR 5/1208/2 Zaprawienie bruzd o szerokości do 50 mm m 15,000 ZUZIA11 (C) Datacomp (lic B96) Odrowążów 88 inst elektr - przedmiar strona nr: 6

7 <-N <-K <-P <-O <-J <-I. PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE. POMIESZCZENIE WĘZŁA CIEPLNEGO ZASILANIE W ENERGIĘ ELEKTRYCZNĄ. INSTALACJE ELEKTRYCZNE DLA WĘZŁA CIEPLNEGO Przedmiar robót - instalacje elektryczne Nr STWiOR/Ko Podstawa Opis robót Jm Ilość d indywidualn y 9.7 KNR 401/705/7 Wykonanie pasów szer.do 10cm z tynku kat.iii na zaprawie z wapna gasz.na murach z cegieł lub ścianach z betonu pokrywających bruzdy,z przewodami elektrycznymi m 15, KNR 401/106/4 Usunięcie z obiektu gruzu m3 0, KNR 401/108/9 Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odległość do 1 km m3 0, KNR 401/108/10 Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na każdy następny 1 km - odwóz na wysypisko odległe o 10 km m3 0, kalk. ind. Koszt utylizacji gruzu m3 0,100 ZUZIA11 (C) Datacomp (lic B96) Odrowążów 88 inst elektr - przedmiar strona nr: 7
