Programowalny termostat pokojowy TP 07-01

Transkrypt

1 Instrukcja montażu i zastosowania Programowalny termostat pokojowy TP PL v 1.1

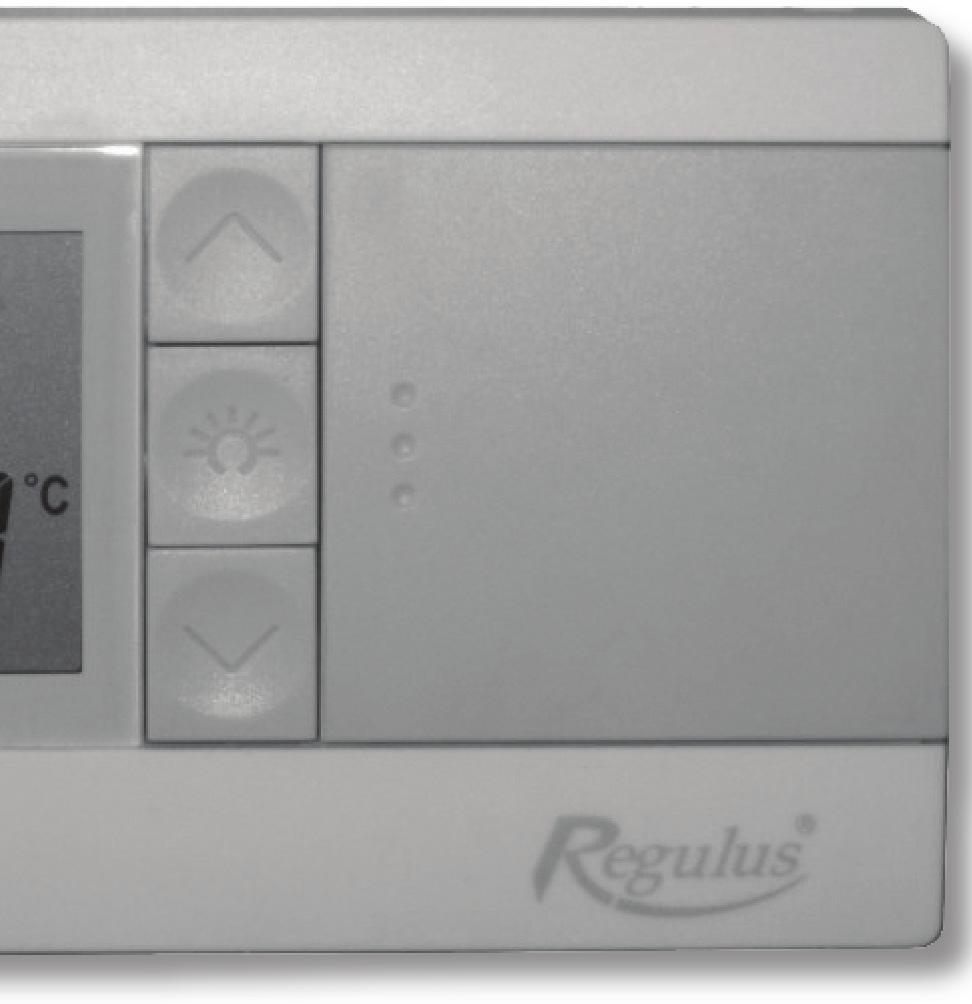

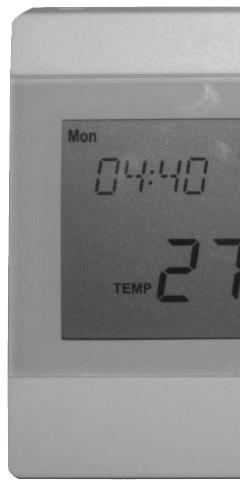

2 Programowalny termostat pokojowy - instrukcja obsługi Model: TP07-01 Jesteśmy zadowoleni, że wybrałeś nasz programowalny termostat pokojowy Regulus. Podczas produkcji tego urządzenia wzięliśmy pod uwagę wysoką jakość, niezawodność i wygodę użytkowania. Termostat dostosowuje włączanie i wyłączanie ogrzewania ze względu na charakter miejsca. Dzięki temu wszystkie funkcje źródła ciepła są dostępne w jednostce pokojowej. Sterowanie termostatu: Przycisk ustawienia temperatury Podświetlenie wyświetlacza Przyciski programowania Osłona przycisków programowania Wyświetlacz LCD wyświetla : czas, dzień, temperaturę i inne informacje Uchwyt baterii Osłona baterii Przełącznik eksploatacyjny do wybrania wyłączono/włączono Przyciski programowania Wyświetlacz dzień czas numer programu kocioł włączyć temperatura Przed instalacją termostatu należy przeczytać instrukcję obsługi! Parametry techniczne: Zasilanie: 2 AA baterie Zestyk zwierny: AC24 - AC230V / 5A Zakres ustawienia temperatur: 7-35 C Zawartość opakowania: Programowalny termostat pokojowy 2 baterie AA 4 kołek rozprężny, 4 wkręt do mocowania termostatu 2

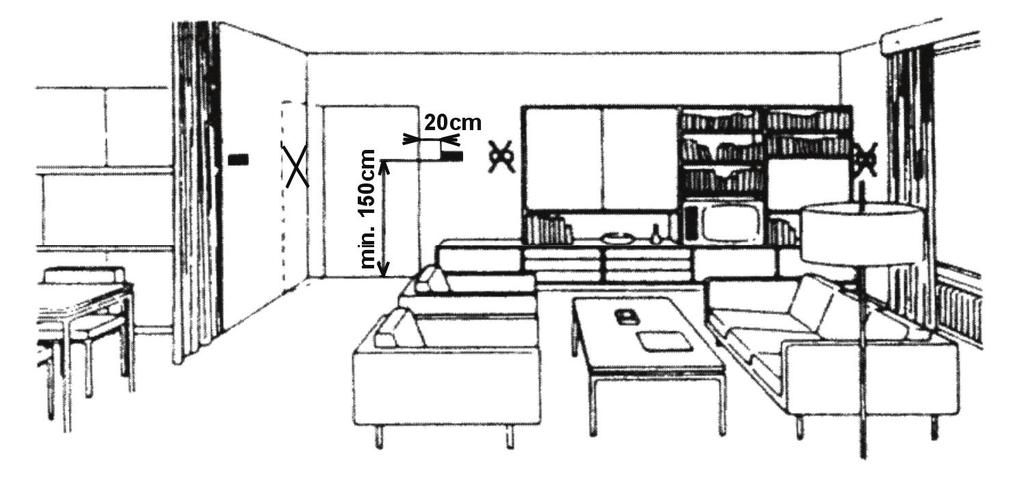

3 Instalacja termostatu: Termostat jest zaprojektowany wyłącznie do użytku wewnątrz pomieszczeń. Powinien się znajdować na wewnętrznej ścianie około 1,5 m nad podłogą, w przestrzeni, gdzie będą wykazywane zmiany w temperaturze pokojowej dzięki wolnemu przepływowi powietrza. Nie należy montować nad źródła ciepła (telewizor, grzejnik, lodówka, itp.), ani tam gdzie termostat byłby narażony na bezpośrednie działanie promieni słonecznych, przeciągu, promieniowania z urządzeń, ani w wilgotnym środowisku. Naciskając klapkę w dolnej tylnej części termostatu zwolnisz tylną część Tylną część przytrzymaj w wybranym położeniu na ścianie tak, aby było możliwe wprowadzić przewody przez prostokątny otwór i przewody nie prowadziły pod tylną częścią termostatu. Upewnij się, że strzałka jest skierowana w górę (zobacz rys.). Oznacz pozycje otworów do mocowania (4 otwory). Do wywierconych otworów wsuń kołki, przeciągnij przewody przez prostokątny otwór i tylną część termostatu, za pomocą wkrętów umocuj na ścianie. Podłącz przewody do zacisków na tylnej ściance. Podłączenie przewodów musi być wykonywane tylko przez osobę posiadającą odpowiednie kwalifikacje i kompetencje. Upewnij się, że z termostatu są wyjęte baterie i przełącznik eksploatacji jest w pozycji OFF. Nałóż termostat na górne klipsy tylnej części i delikatnie naciskając nasuń spodnią klapkę. ogrzewanie Styk dla RT3E ogrzewanie Połączenie wewnętrzne układu termostatu. Połączenie wewnętrzne dla regulatora RT3E na zestyk rozwierny z termostatu. 3

4 Wprowadzenie do eksploatacji i programowanie termostatu: Otwórz drzwi w dolnej części termostatu i włóż baterie do uchwytu. Zwróć uwagę na prawidłową biegunowość. Otwórz drzwi, naciskając po prawej stronie termostatu. Przełącz przełącznik do pozycji heat. Ustawienie czasu: Za pomocą przycisku 12/24 HOURS (4) wybierz tryb wyświetlania czasu 12 godz. lub 24 godz. Ustawienie godzin wykonaj przyciskiem HOUR (1), ustawienie minut przyciskiem MIN (2). Na koniec ustawienia poczekaj 10 sek. lub naciśnij przycisk RUN (10). Ustawienie dnia: Przyciskiem DAY (3) wybierz aktualny dzień tygodnia. Dni są w języku angielskim w skrótach (patrz tabela). Dzień Poniedziałek Wtorek Środa Czwartek Piątek Sobota Niedziela Skrót na termostacie Mon Tue Wed Thu Fri Sat Sun Ustawienie programu: Termostat fabrycznie wyposażony jest w domyślny program (patrz tabela 1) taki sam dla wszystkich dni tygodnia. Domyślny program może być łatwo odnowiony za pomocą przycisku AUTO PROG (5). Termostat włącza i wyłącza ogrzewanie wcześniej w zależności od charakteru miejsca tak, aby żądana temperatura została osiągnięta o określonej porze. Funkcja ta może być wyłączona przez przełącznik na płycie termostatu (patrz rysunek). Ogrzewanie inteligentne wł. numer programu czas 6:00 8:00 16:00 22:00 temperatura ( C) Domyślny program może być zmieniony w następujący sposób: Za pomocą przycisku PROG DAY (7) wybierz dzień, lub grupę dni PON - PIĄ lub SO-NIE, dla której chcesz zmienić program. Naciśnij przycisk PROG (6), wyświetla się numer programu 1. Przyciskami HOUR (1) i MIN (2) ustaw czas zmiany temperatury, przyciskami do ustawienia temperatury ustaw żądaną temperaturę. Naciśnij przycisk PROG (6), wyświetli się numer programu 2 i równocześnie ułoży się program 1. Jeżeli chcesz ustawić program 2-4 powtórz postępowanie, na koniec ustawienia poczekaj 10 sek. lub naciśnij przycisk RUN (10). Termostat będzie działać zgodnie z ustawieniami programu. Ustawienie różnicy przełączeniowej: Termostat jest fabrycznie ustawiony do przełączania (wyłączania) przy 0,5 C poniżej (powyżej) pożądanej temperatury. Aby zmienić różnicę przełączeniową naciśnij oba przyciski zmiany temperatury jednocześnie na min. 3 sek. Wyświetli się napis SPAN. Przyciskiem zmiany temperatury podwyższysz różnicę przełączeniową do 1,5 C, przyciskiem zmiany temperatury w dół zmniejszysz. Do końca ustawień należy poczekać 10 sekund, lub nacisnąć przycisk RUN (10). Przeglądanie programów: Ustawione programy można przeglądać. Za pomocą przycisku PROG DAY (7) wybierz żądany dzień, którego program chcesz wyświetlić. Przyciskiem PROG (6) można przełączać między programami 1-4. Przy każdym programu wyświetla się czas zmiany i ustawiona temperatura. Poczekaj na koniec 10 sek. lub naciśnij przycisk RUN (10). 4

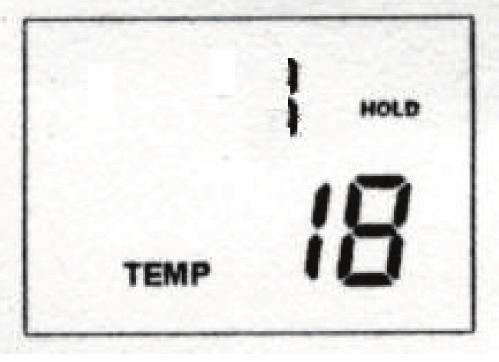

5 Ustawienie krótkoterminowych zmian wymaganej temperatury: Za pomocą przycisków zmiany temperatury ustaw żądaną temperaturę. Zmiana temperatury jest wskazywana przez migający numer programu na wyświetlaczu. Anulowanie krótkoterminowej zmiany temperatury wykonaj naciskając przycisk HOLD CLEAR (8). Do anulowania dojdzie również przy zmianie temperatury według programu termostatu. Ustawienie długoterminowej zmiany wymaganej temperatury (wyjątki): Naciśnij przycisk HOLD CLEAR (8), na wyświetlaczu pojawi się napis HOLD. Za pomocą przycisków zmiany temperatury ustaw żądaną temperaturę. Ta temperatura będzie przez termostat jest utrzymywana aż do odwołania. Wymaganą temperaturę jest możliwe zmieniać za pomocą przycisków zmiany temperatury. Aby anulować długoterminowe zmiany temperatury, naciskaj powtórnie przycisk HOLD CLEAR (8), dopóki nie zniknie z wyświetlacza napis HOLD. Termostat będzie pracować zgodnie z programem. Ustawienie zmiany temperatury (wyjątki) na określoną liczbę dni: Naciśnij przycisk HOLD CLEAR (8), na wyświetlaczu pojawi się napis HOLD. Za pomocą przycisków zmiany temperatury ustaw żądaną temperaturę Naciskaj powtórnie przycisk HOLD CLEAR (8), aż na wyświetlaczu pojawi się aktualna temperatura i liczba dni wyjątków (jeden dzień, patrz rys.). Przyciskami DAY (3) - w celu zwiększenia i HOUR (1) w celu obniżenia ustaw żądaną liczbę dni wyjątków w zakresie dni. Ustawiona temperatura będzie utrzymana przez termostat przez ustawioną liczbę dni. Liczba pozostałych dni jest wyświetlona na ekranie, za pomocą przycisków DAY (3) i HOUR (1) można je zmieniać. Żądaną temperaturę jest możliwe za pomocą przycisków zmiany temperatury zmieniać. Po upłynięciu ustawionej liczby dni termostat będzie pracować zgodnie z programem. Aby anulować wyjątki, naciskaj powtórnie przycisk HOLD CLEAR (8), dopóki nie zniknie z wyświetlacza napis HOLD. Termostat będzie pracować zgodnie z programem. Ostrzeżenia i komunikaty o błędach: wyświetlenie na ekranie znaczenie usunięcie Migający napis BATT słabe baterie wymień baterie na nowe Komunikat o błędzie:e1 (zobacz rys.) usterka czujnika Komunikat o błędzie:e2 (zobacz rys.) usterka termostatu Komunikat o błędzie: Wymiana baterii: Jeśli na wyświetlaczu miga lub świeci znak BATT, należy niezwłocznie wymienić baterie na nowe. Otwórz pokrywę baterii i wyjmij baterie z uchwytu. Termostat utrzymuje zadane wartości bez baterii min. 20 sek. Włóż do uchwytu nowe baterie. Zalecenie: W przypadku dłuższej nieobecności (ponad 30 dni) z wyprzedzeniem wymień baterie na nowe. Usuwanie problemów: Problem: Ekran nie wyświetla lub wyświetla komunikat o błędzie Nie można zmieniać programów Ogrzewanie nie włącza się (nie wyłącza) Inne problemy Usunięcie: 1) Skontroluj lub wymień baterie 2) Naciśnij przycisk RESET *) Upewnij się, że termostat nie jest w trybie HOLD Sprawdź położenie przełącznika systemu Skontaktuj się z personelem serwisu *) Uwaga.: Naciskając przycisk RESET termostat przejdzie na ustawienia fabryczne i dojdzie do wyzerowania czasu. 5

6 Informacje dot. właściwej utylizacji tego produktu w rozumieniu Parlamentu Europejskiego i Rady 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego Po zakończeniu żywotności produkt nie powinien być traktowany, jako odpad komunalny. Urządzenie należy koniecznie przekazać do wyspecjalizowanego, selektywnego punktu zbioru odpadów, ustalonego przez władze lokalne lub sprzedawcę, który świadczy usługę. Oddzielna likwidacja elektrycznego sprzętu stanowi gwarancję zapobiegania niekorzystnego wpływu na środowisko naturalne i oraz zapewnienia recykling materiałów, a tym samym znaczne oszczędności energii i surowców. W celu podkreślenia obowiązku segregowania odpadów elektrycznych, na produkcie wyświetlany jest symbol selektywnego zbierania odpadów, który jest oznaczony przez przekreślony pojemnik na śmieci. Numer identyfikacyjny producenta: 02771/07-ECZ 6

7

8 KARTA GWARANCYJNA Programowalny termostat pokojowy TP WARUNKI GWARANCJI 1. Okres gwarancji wynosi 24 miesiące od daty zakupu. 2. Podczas zastosowania gwarancji, należy przedłożyć wypełnioną kartę gwarancyjną oraz dowód zapłaty. 3. Warunkiem uznania gwarancji jest przestrzeganie danych technicznych producenta. 4. Reklamowana wada nie może być spowodowana przez niewłaściwą manipulację, nieodpowiednią obsługę, przy użyciu produktu do innych do celów niż zamierzone, stosowania urządzenia w nieodpowiednich warunkach lub w czasie klęski żywiołowej. 5. Reklamacje są rozpatrywane przez sprzedawcę na poniższym adresie. Data sprzedaży:... Pieczątka, podpis sprzedawcy i adres sklepu. 10/200 9 REGULUS spol. s r.o. Do Koutů 1897/ Praha 4 sales@regulus.cz
