2 SPIS TREŚCI INFORMACJE strona GRZEJNIKI PŁYTOWE GRZEJNIKI ŁAZIENKOWE INFORMACJE OGÓLNE strona 8 INFORMACJE OGÓLNE strona 38 COMPACT strona 10 BILBAO strona 40 INTEGRA strona 18 DJERBA strona 42 PLANORA strona 26 HAWAI strona 44 VERTICAL strona 32 KORFU strona 46 AKCESORIA DO GRZEJNIKÓW PŁYTOWYCH strona 35 LIMA strona 48 MIAMI strona 50 RIO strona 52 AKCESORIA DO GRZEJNIKÓW ŁAZIENKOWYCH strona 54 2

3 GRZEJNIKI DEKORACYJNE AKCESORIA OGÓŁEM INFORMACJE OGÓLNE strona 56 strona 78 ARUBA strona 58 BARI strona 60 KOLORY strona 80 CADIZ strona 62 FARO strona 66 INFORMACJE OGÓLNE strona 82 KOS strona 68 AKCESORIA DO GRZEJNIKÓW DEKORACYJNYCH strona 70 GRZEJNIKI RUROWE INFORMACJE OGÓLNE strona 72 DELTA strona 74 AKCESORIA DO GRZEJNIKÓW DELTA STANDARD strona 77 3

4 INFORMACJE Witamy w firmie Radson! Założony w 1965 roku jako przedsiębiorstwo rodzinne Radson zyskał przez lata renomę europejskiego producenta grzejników najwyższej klasy. Od 1990r. firma z Zonhoven należy do Grupy Rettig ICC fińskiego koncernu międzynarodowego i posiada oddziały we Francji i w Polsce. W zakładzie produkcyjnym w Belgii produkuje się 6000 grzejników dziennie. Dzięki opracowaniu rewolucyjnego rozwiązania «2 na 1» Radson zdobył sobie międzynarodowe uznanie: dwie płyty konwekcyjne na jednym kanale ciepłej wody. Ta innowacyjna technika spawania w połączeniu ze specyficznym kształtem wewnętrznej powierzchni grzejnika jest gwarancją zwiększonego oddawania ciepła oraz szybkiej jego regulacji. Jak zawsze, także dziś Radson inwestuje w jakość innowacji ze szczególną troską o środowisko. Jako specjalista w dziedzinie grzejników udowadnia każdego dnia, że czystość wody i powietrza, redukcja hałasu i odzysk ciepła mogą iść w parze z rentownością. Potwierdzają to liczne certyfikaty ekologiczne, które przyznane zostały Radsonowi. Firma Radson troszczy się o oferowanie produktów wysokiej jakości a także kompleksowej obsługi serwisowej. Serwis ten opiera się na obszernej gamie grzejników ozdobnych i łazienkowych, a także grzejników płytowych. Ponadto producent udziela zawsze i z pełną odpowiedzialnością kompleksowej gwarancji na grzejniki : 5 lat. Magazyn liczący nie mniej niż grzejników zapewnia dodatkowo olbrzymią różnorodność wyboru i szybkie dostawy. 4

5 PART OF THE GROUP Siła wiodącego przedsiębiorstwa na światowym poziomie (GRUPA RETTIG ICC) Dzięki rocznemu obrotowi 610 mil. EUR Grupa Rettig ICC może z zupełną słusznością twierdzić, że jest najważniejszym przedsiębiorstwem w branży grzejników i ogrzewania podłogowego w Europie. Słuszność tę buduje na potężnych markach, paneuropejskiej działalności, a także szerokiej i atrakcyjnej ofercie. Wartości, jakie firma prezentuje Klientom, opierają się na kreacji, komunikacji i rozwoju relacji handlowych według zasady win-win. Dzisiaj Grupa Rettig ICC korzysta z doświadczenia i entuzjazmu prawie pracowników. Każdego dnia wspólnie dostarczają oni niezbędnej energii do przekazania tych właśnie wartości bezpośrednim i pośrednim klientom firmy w Europie Południowej, Zachodniej i Wschodniej. Poza działaniami na kontynencie europejskim Radson rozszerza swoją działalność także w Chinach, Japonii i USA. Do produktów Rettiga należą panele stalowe, konwektory, grzejniki ozdobne i łazienkowe, a także ogrzewanie podłogowe. Wyroby te stanowią uzupełnienie tych, które dostarczane są przez oddział siostrzany Rettiga, mianowicie przez Grupę Rettig ICC, wśród której produktów znajdują się zawory termostatyczne do systemów grzewczych i urządzeń klimatyzacyjnych, kolektory do grzejników oraz wyposażenie i zegary sterujące ze sterowaniem elektronicznym. Rettig ICC jest dystrybutorem szeregu czołowych marek, uznanych przez specjalistów z branży grzewczej na poziomie krajowym, europejskim i międzynarodowym. GRUPA RETTIG ICC Grupy wzajemnie uzupełniających się produktów - grzejniki płytowe «Europejski dostawca stalowych grzejników płytowych Nr 1» - grzejniki specjalne, suszarki ręczników i ogrzewanie podłogowe - zawory i urządzenia sterujące - grzejniki elektryczne - złącza - urządzenia klimatyzacyjne - panele stropowe - ilość : 10 mil. części grzejnikowych - obrót : 610 mil. EUR Jakość, normy i środowisko Od początku istnienia firmy Radson jakość stawiana jest ponad wszystko. Cały proces produkcji Radsona odbywa się zgodnie z Certyfikatem ISO 9001 przyznanym przez TÜV. Jakość i oddawanie ciepła Radsona są także sprawdzane i uznawane przez liczne Instytuty. EN 442 GEPRÜFT 43 5

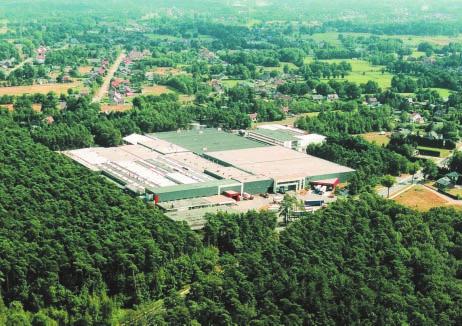

6 INFORMACJE Wzrastać w harmonii z przyrodą Zakłady produkcyjne firmy Radson znajdują się w bezpośrednim sąsiedztwie obszaru przyrody (liczne stawy) Środkowej Limburgii (2.500 ha). Życzeniem Radsona jest harmonijny wzrost w otoczeniu natury. Parcela przemysłowa Radsona zajmuje powierzchnię ok m 2, z czego m 2 jest zabudowanych. Radson zadbał o strefę buforową liczącą ponad 10 ha, która oddziela siedzibę firmy od obszarów zielonych. Przez minione 7 lat firma zainwestowała ponad 50 mil. EUR w rozbudowę, modernizację według zasady BAT, a także w ochronę środowiska. Inwestycje w ochronę środowiska wyniosły ok. 6,8 mil. EUR. W każdym procesie Radson zabiega o jak najniższe zużycie surowców, energii i wody oraz o redukcję hałasu i zanieczyszczeń wody i powietrza. Po trzykrotnym zdobyciu Limburskiego Logo Ekologicznego Radson stoi teraz przed nowym wyzwaniem w zakresie ochrony środowiska: wdrożeniem międzynarodowego systemu ochrony środowiska ISO Jednym z założeń ISO jest dążenie do ciągłych ulepszeń w dziedzinie ekologii. Wdrożenie systemu wzmocni ochronę środowiska i o jeszcze jeden krok przybliży Radsona do celu, jakim jest bycie firmą bazującą na długotrwałym współistnieniu w przyrodzie. 6

7 Produkcja i lakierowanie Grzejniki płytowe produkowane są przy użyciu 5 najnowocześniejszych, w pełni zautomatyzowanych linii. Podczas całego procesu produkcji grzejniki są poddawane ciągłej kontroli. Każdy grzejnik opuszczający każdą linię produkcyjną jest poddawany testom szczelności. Grzejniki są lakierowane w nowoczesnym pomieszczeniu, specjalnie przystosowanym do wymogów ochrony środowiska. Obróbka wstępna W fazie przygotowawczej grzejniki poddawane są odtłuszczaniu (usunięcie olejów i tłuszczów) i fosforanowaniu. W połączeniu z powłoką gruntującą warstwa fosfatu stanowi doskonałe zabezpieczenie przed korozją. Po obróbce wstępnej grzejniki są spłukiwane wodą zdemineralizowaną. Procedura lakierowania Proces ten składa się z dwóch głównych faz. Najpierw na grzejniki nakładana jest antykorozyjna warstwa gruntująca, następuje to poprzez zanurzenie w kąpieli KTL 2-iej generacji i proces kataforezy. Warstwa ta jest następnie utwardzana w piecu z ciepłym powietrzem w temperaturze +/- 175 C. Z kolei nakładana jest powłoka wykończeniowa. Ta proszkowa warstwa z poliestru epoksydowego nanoszona jest w procesie elektroforezy. Proszkowa warstwa farby jest następnie utwardzana w temperaturze +/- 185 C. Powstała w ten sposób powłoka końcowa jest odporna na zadrapania, wilgoć oraz działanie kwasów i odpowiada normom DIN-Norm i EN

8 GRZEJNIKI PŁYTOWE Przegląd produktów profilowany przód (odstęp zgrzewów 50 mm) x x 0 x płaski przód 0 0 x 0 obudowy boczne x x x x górna kratka x x x 0 przyspawane elementy zawieszające x x x x ilość podłączeń zintegrowane zestawy zaworów 0 x x 0 zawór termostatyczny 0 x x 0 załączone konsole x x x x opakowanie gotowe do instalacji x x x 0 szablony do wiercenia x COMPACT INTEGRA PLANORA VERTICAL Kolory Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Moc cieplna Moc cieplna mierzona jest zgodnie z normą EN 442. Dla grzejników płytowych normy te publikowane są dla temperatury wody C oraz 75/65 C i dla temperatury pomieszczenia wynoszącej 20 C ( T 50). 8

9 Charakterystyka produktu Wszystkie grzejniki płytowe firmy Radson wykonane są z walcowanej na zimno, wysokowartościowej stali, zgodnej z normą DIN 1623 oraz normą EN Grubość ścianek wynosi 1,25 mm. Niektóre modele posiadają pionowe profile, z odstępem zgrzewów wynoszącym 50 mm. Inne modele mają płaski przód. Ciśnienie próbne 8 bar. Ciśnienie robocze 6 bar. Temperatura robocza maks. 99 C. GRZEJNIKI PŁYTOWE Zasada «2 na 1» Innowacyjna technika zgrzewania w kombinacji ze specjalną formą płyty grzejnika powodują, że grzejniki firmy Radson są jedyne w swoim rodzaju. Radson zgrzewa 2 żebra na każdym kanale ciepłej wody (Zasada 2-na-1). Technika ta pozwala Radsonowi na zastosowanie mniejszych on elementów grzewczych. Rezultat : wyjątkowo wysoka moc cieplna, równomiernie rozłożona na całym grzejniku mniejsza ilość wody znacząco szybsza regulacja ciepła oszczędne użytkowanie, z korzyścią dla środowiska naturalnego Opakowanie Grzejniki są chronione z 4 stron kartonem i narożnikami ochronnymi. Grzejniki opakowane są w folię termoplastyczną. Opakowanie może pozostać na grzejniku w trakcie instalacji, w celu uniknięcia uszkodzeń. Opakowanie może zostać w całości ponownie użyte. ILOŚĆ NA PALECIE COMPACT INTEGRA PLANORA VERTICAL TYP S

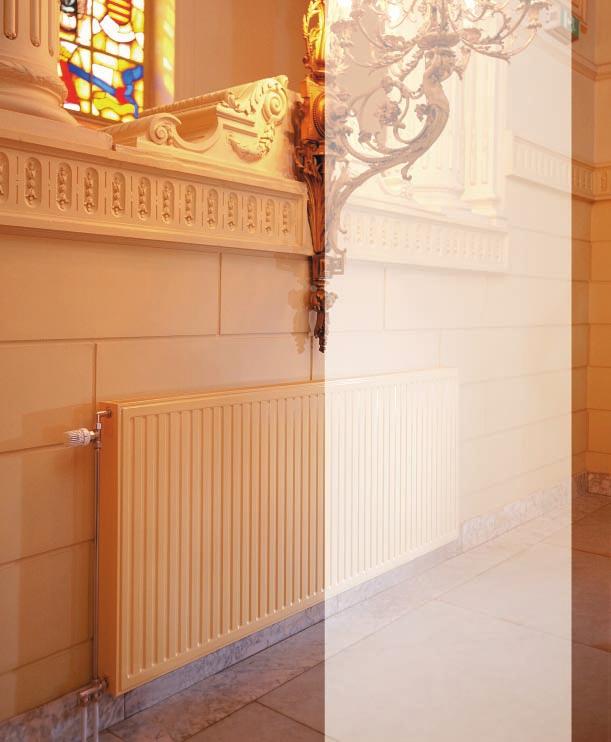

10 GRZEJNIKI PŁYTOWE C OMPACT Grzejniki Compact charakteryzują się dokładnym wykończeniem: górna kratka i obudowy boczne są montowane fabrycznie. Profil grzejnika jest zaokrąglony i zapewnia niezbedną ochronę. Elementy zawieszające są niewidoczne. Następujące akcesoria są dostarczane łącznie z grzejnikiem i wliczone w cenę: konsole, 1 odkręcany odpowietrznik, 1 korek zaślepiający, śruby i kołki. Instalacja : na tylnej ścianie grzejnika znajduje się 4 albo 6 przyspawanych elementów zawieszających, są one przewidziane na 2 albo 3 konsole typu L. Istnieje możliwość wąskiej lub szerokiej instalacji. Przyłączenia : 4 x Ø 1/2"(15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : patrz strona 35. on

11 C OMPACT KONSOLE TYPU L POJEMNOŚĆ WODY : litr na metr bieżący TYP ,00 2,90 3,81 4,71 5, ,80 2,73 3,67 4,60 5,53 21S 4,00 5,75 7,50 9,35 11, ,71 4,48 7,24 9,00 10, ,52 8,19 10,86 13,52 16,19 CIĘŻAR : kilogram na metr bieżący TYP ,05 8,86 11,67 14,48 17, ,60 14,43 19,27 24,10 28,93 21S 15,60 23,95 32,30 39,45 46, ,90 26,71 35,52 44,33 53, ,67 40,43 54,19 67,95 81,71 SZEROKA INSTALACJA GRZEJNIKI PŁYTOWE a b TYP 10 a : 62 mm b : 28 mm TYP 11 a : 82 mm b : 48 mm TYP 21S a : 116 mm b : 81 mm TYP 22 a : 153 mm b : 100 mm TYP 33 a : 219 mm b : 100 mm WĄSKA INSTALACJA do górnej powierzchni grzejnika = ,5 DLA WYSOKOśCI ,5 DLA WYSOKOśCI ,5 DLA WYSOKOśCI ,5 DLA WYSOKOśCI DLA WYSOKOśCI DLA WYSOKOśCI DLA WYSOKOśCI DLA WYSOKOśCI 900 TYP 10 a : 82 mm b : 48 mm TYP 11 a : 56 mm b : 22 mm TYP 21S a : 90 mm b : 55 mm TYP 22 a : 127 mm b : 74 mm TYP 33 a : 193 mm b : 74 mm Przyłączenia Nie zaleca się innych podłączeń doskonałe + bardzo dobre +- dobre 11

12 GRZEJNIKI PŁYTOWE C OMPACT TYP 10 Informacje na temat typu 20 i 30 oraz ceny : dostępne na życzenie długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. 12

13 C OMPACT TYP 11 długość Wat / / / / / / / / / / / / / / / / /65 magazyn firmy Radson Bydgoszcz & Zonhoven magazyn firmy Radson Zonhoven ,5 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. GRZEJNIKI PŁYTOWE 13

14 GRZEJNIKI PŁYTOWE C OMPACT TYP 21S magazyn firmy Radson Bydgoszcz & Zonhoven magazyn firmy Radson Zonhoven długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. 14

15 C OMPACT TYP 22 długość Wat / / / / / / / / / / / / / / / / /65 magazyn firmy Radson Bydgoszcz & Zonhoven magazyn firmy Radson Zonhoven wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. GRZEJNIKI PŁYTOWE 15

16 GRZEJNIKI PŁYTOWE C OMPACT TYP 33 magazyn firmy Radson Bydgoszcz & Zonhoven magazyn firmy Radson Zonhoven długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. 16

17 GRZEJNIKI PŁYTOWE 17

18 GRZEJNIKI PŁYTOWE I NTEGRA Czysta estetyka: króćce zasilania ciepłej wody są ukryte za przednim elementem. Grzejnik ten jest wyposażony w ładną kratkę oraz 2 dobrze wykończone obudowy boczne, tak że otrzymują Państwo ładną, prostą całość, w której konsole do zawieszania są ukryte z tyłu za grzejnikiem. Następujące akcesoria są dostarczane łącznie z grzejnikiem i wliczone w cenę : 2 albo 3 konsole Radsoclic, 1 korek zaślepiający, śruby i kołki. Zawory przewidziane są po prawej stronie (po lewej stronie możliwe na żądanie). Termostatyczny zawór regulujący Kv, 2 korki zaślepiające oraz 1 odpowietrznik są montowane fabrycznie. Instalacja : na tylnej ścianie grzejnika znajduje się 4 albo 6 przyspawanych elementów zawieszających, są one przewidziane na 2 albo 3 konsole Radsoclic. Przyłączenia : 6 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : patrz strona 35. Grzejniki Integra mogą zostać podłączone, tak jak modele Compact, bez zintegrowanych zaworów. on

19 I NTEGRA Przyłączenia POJEMNOŚĆ WODY : litr na metr bieżący TYP ,00 2,90 3,81 4,71 5, ,80 2,73 3,67 4,60 5,53 21S 4,00 5,75 7,50 9,35 11, ,71 5,48 7,24 9,00 10, ,52 8,19 10,86 13,52 16,19 CIĘŻAR : kilogram na metr bieżący TYP ,05 8,86 11,67 14,48 17, ,94 14,83 19,71 24,59 29,47 21S 15,96 24,34 32,72 39,92 47, ,36 27,20 36,06 44,92 53, ,13 40,92 54,73 68,54 88,33 Możliwość przyłączenia ze zintegrowanymi zaworami lub bez nich. Nie zaleca się innych przyłączeń. a b TYP 10 a : 62 mm b : 28 mm TYP 11 a : 95 mm b : 62 mm TYP 21S a : 106 mm b : 71 mm TYP 22 a : 142 mm b : 89 mm TYP 33 a : 208 mm b : 89 mm GRZEJNIKI PŁYTOWE prawe lewe ++ KONSOLE RADSOCLIC 1, Ø , Ø10 B 35 B Możliwość przyłączenia ze zintegrowanymi zaworami lub bez nich. Nie zaleca się innych przyłączeń. B = wysokość grzejnika prawe lewe doskonałe + bardzo dobre +- dobre doskonałe + bardzo dobre +- dobre 19

20 GRZEJNIKI PŁYTOWE I NTEGRA TYP 10 Informacje na temat typu 20 i 30 oraz ceny : dostępne na życzenie długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Brak dodatkowej opłaty za podłączenie z lewej strony. 20

21 I NTEGRA TYP 11 długość Wat / / / / / / / / / / / / / / / / /65 magazyn firmy Radson Bydgoszcz & Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) + Bydgoszcz (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) ,5 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Brak dodatkowej opłaty za podłączenie z lewej strony. GRZEJNIKI PŁYTOWE 21

22 GRZEJNIKI PŁYTOWE I NTEGRA TYP 21S magazyn firmy Radson Bydgoszcz & Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) + Bydgoszcz (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Brak dodatkowej opłaty za podłączenie z lewej strony. 22

23 I NTEGRA TYP 22 długość Wat / / / / / / / / / / / / / / / / /65 magazyn firmy Radson Bydgoszcz & Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) + Bydgoszcz (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Brak dodatkowej opłaty za podłączenie z lewej strony. GRZEJNIKI PŁYTOWE 23

24 GRZEJNIKI PŁYTOWE I NTEGRA TYP 33 magazyn firmy Radson Bydgoszcz & Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) + Bydgoszcz (prawe) magazyn firmy Radson Zonhoven (prawe + lewe) długość Wat / / / / / / / / / / / / / / / / /65 wysokość Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Brak dodatkowej opłaty za podłączenie z lewej strony. 24

25 GRZEJNIKI PŁYTOWE 25

26 GRZEJNIKI PŁYTOWE P LANORA Grzejniki te posiadają jedyną w swoim rodzaju, płaską i przewodzącą wodę płytę przednią. Także w tym modelu przewidziana jest dobrze wykończona kratka oraz 2 obudowy boczne. Następujące akcesoria są dostarczane łącznie z grzejnikiem i wliczone w cenę : konsole, regulowany zawór termostatyczny Kv, 1 odpowietrznik, 3 chromowane korki zaślepiające, śruby i kołki. Zawory są zintegrowane z prawej strony (z lewej na żądanie). Instalacja : na tylnej ścianie grzejnika znajduje się 4 lub 6 przyspawanych elementów zawieszających, dla 2 lub 3 konsoli rozpórek. Przyłączenia : 6 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : patrz strona 35.

27 P LANORA Przyłączenia POJEMNOŚĆ WODY : litr na metr bieżący TYP ,10 1,70 2,00 2,70 21S 2,90 4,30 5,10 7, ,90 4,30 5,10 7, ,50 6,80 7,90 11,60 CIĘŻAR : kilogram na metr bieżący TYP ,80 19,60 23,60 35,70 21S 17,70 29,20 35,00 52, ,10 31,90 38,40 58, ,90 46,60 55,90 83,60 Możliwość przyłączenia ze zintegrowanymi zaworami lub bez nich. Nie zaleca się innych przyłączeń. a b TYP 11 a : 95 mm b : 62 mm TYP 21S a : 106 mm b : 71 mm TYP 22 a : 142 mm b : 89 mm TYP 33 a : 208 mm b : 89 mm GRZEJNIKI PŁYTOWE prawe lewe ++ ZESTAW DO SZYBKIEJ INSTALACJI + + Możliwość przyłączenia ze zintegrowanymi zaworami lub bez nich. Nie zaleca się innych przyłączeń. prawe lewe doskonałe + bardzo dobre +- dobre doskonałe + bardzo dobre +- dobre 27

28 GRZEJNIKI PŁYTOWE P LANORA TYP 11 magazyn firmy Radson Zonhoven długość Wat / / / / / / / / / / / / / /45 wysokość dodatkowa opłata za podłączenie z lewej strony : 250 Zgodnie z normą EN /20 ºC i 55/45/20 ºC. 28

29 P LANORA TYP 21S długość Wat / / / / / / / / / / / / / /45 magazyn firmy Radson Zonhoven wysokość dodatkowa opłata za podłączenie z lewej strony : 250 Zgodnie z normą EN /20 ºC i 55/45/20 ºC. GRZEJNIKI PŁYTOWE 29

30 GRZEJNIKI PŁYTOWE P LANORA TYP 22 magazyn firmy Radson Zonhoven długość Wat / / / / / / / / / / / / / /45 wysokość dodatkowa opłata za podłączenie z lewej strony : 250 Zgodnie z normą EN /20 ºC i 55/45/20 ºC. 30

31 P LANORA TYP 33 długość Wat / / / / / / / / / / / / / /45 magazyn firmy Radson Zonhoven wysokość dodatkowa opłata za podłączenie z lewej strony : 250 Zgodnie z normą EN /20 ºC i 55/45/20 ºC. GRZEJNIKI PŁYTOWE 31

32 GRZEJNIKI PŁYTOWE V ERTICAL Pionowy grzejnik, który na ścianie zajmuje mało miejsca. Przednia płyta jest profilowana. Następujące akcesoria są dostarczane łącznie z grzejnikiem i wliczone w cenę : konsole, 2 obudowy boczne, zaciski instalacyjne, 1 szablon do wiercenia, 1 odpowietrznik, 3 korki zaślepiające, śruby i kołki. Instalacja : na tylnej ścianie grzejnika znajduje się 6 przyspawanych elementów zawieszających, są one dostosowane do 3 konsoli typu U. Przyłączenia : 6 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : patrz strona 35.

33 V ERTICAL POJEMNOŚĆ WODY : litr na metr bieżący TYP C 9,83 10,13 11,07 12,00 21C 21,47 24,13 25,47 CIĘŻAR : kilogram na metr bieżący TYP C 31,33 37,47 38,67 40,13 21C 83,07 91,33 96,93 KONSOLE TYPU U VR 10C VR 21C długość S T U S T U Typ 10C B 50,4 C Typ 21C B = wysokość - C = długość GRZEJNIKI PŁYTOWE Przyłączenia Nie zaleca się innych przyłączeń. 33

34 GRZEJNIKI PŁYTOWE V ERTICAL TYP 10C magazyn firmy Radson Zonhoven ,4 długość Wat + wysokość / / / V ERTICAL TYP 21C długość Wat + magazyn firmy Radson Zonhoven wysokość / / / Zgodnie z normą EN /20 ºC i 75/65/20 ºC. Zgodnie z normą EN /20 ºC i 75/65/20 ºC. 34

35 AKCESORIA DO GRZEJNIKÓW PŁYTOWYCH OPIS SZCZEGÓŁY NUMER REFERENCYJNY SZABLON & OBEJŚCIE SZABLONY GRZEJNIKI PŁYTOWE OBEJŚCIE METRÓWKA KLUCZ DO NASTAW UCHWYT NA RĘCZNIKI VERTICAL UCHWYT NA RĘCZNIKI MODELE POZIOME

36 GRZEJNIKI PŁYTOWE OPIS SZCZEGÓŁY NUMER REFERENCYJNY KONSOLE TYPU L KONSOLE RADSOCLIC / PARA KONSOLE ODWRACALNE / PARA KONSOLE PLANORA / PARA UCHWYT KOŁKOWY MM ZACISKI ZABEZPIECZAJĄCE DLA KONSOLI TYPU L SZCZOTKA DO CZYSZCZENIA GRZEJNIKÓW 36

37 OPIS SZCZEGÓŁY NUMER REFERENCYJNY POKRYWY SPODNIE ROZETA / JEDNOSTKA POKRYCIE KONSOLI STOJĄCYCH GILZA GRZEJNIKI PŁYTOWE KONSOLE STOJĄCE / SZTUKA

38 GRZEJNIKI ŁAZIENKOWE paneel panneaux Przegląd produktów BILBAO DJERBA HAWAI KORFU LIMA MIAMI RIO ilość podłączeń ciśnienie robocze w barach zasilanie i powrót, NA DOLE, ODWRACALNY LEWO / PRAWO x x x x 4 x x U GÓRY I NA DOLE, ODWRACALNY LEWO / PRAWO odpowietrznik 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" regulowane konsole zawarte w opakowaniu Kolory Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona

39 GRZEJNIKI ŁAZIENKOWE Charakterystyka produktu Wśród grzejników łazienkowych Radson oferuje szeroki asortyment modeli, wydajności i wymiarów. Każdy model wyróżnia się dekoracyjnym wyglądem. Te grzejniki łazienkowe mogą stanowić także ozdobę kuchni i toalet (w mieszkaniach prywatnych, hotelach, restauracjach,...). Średnica podłączeń : Ø 1/2 (15/21). Moc cieplna Moc cieplna mierzona jest zgodnie z normą EN 442 przy temperaturze wody 75/65 C i temperaturze pomieszczenia 20 C ( T 50) i zgodnie z EN 442, 90/70/20 C. Opakowanie Grzejniki chronione są za pomocą 4 narożnych ochraniaczy z tworzywa sztucznego i są owinięte w folię z tworzywa sztucznego. Całość łącznie z systemami podwieszającymi zapakowana jest w pudło kartonowe. 39

40 GRZEJNIKI ŁAZIENKOWE B ILBAO Grzejnik o zbliżonej formie do modelu Hawai. Delikatne rurki są zintegrowane w kolektorach. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki Montaż : 4 oddzielne, regulowane konsole ścienne, wpinane pomiędzy rurami. Konsole mają standardowo kolor biały. W przypadku grzejników kolorowych konsole są zawsze wykonane z chromu. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Opcjonalnie możliwe podłączenie środkowe : 83. RAL 9016 WERSJA Z CIEPŁĄ WODĄ HAB0505 HAB0508 HAB.. 12 HAB.. 15 HAB.. 18 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 HAB0505WA ,00 2, HAB0508WA ,50 3, HAB0512WA ,10 6, HAB0612WA ,30 6, HAB0712WA ,50 8, HAB0515WA ,40 7, HAB0615WA ,40 8, HAB0715WA ,90 10, HAB0518WA ,50 8, HAB0618WA ,50 10, HAB0718WA ,50 12, wymiary w mm A = rozstaw podłączeń magazyn firmy Radson Zonhoven 40

41 B ILBAO Przyłączenia Zasilanie i powrót odwracalne prawo / lewo. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 8 bar. Wymiary C A = rozstaw podłączeń B = wysokość C = szerokość GRZEJNIKI ŁAZIENKOWE min B A Ø 1/2" (15/21) B ILBAO na zamówienie CHROM NOWOŚĆ WERSJA Z CIEPŁĄ WODĄ kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 HAB0508WAC ,50 3, HAB0512WAC ,10 6, HAB0615WAC ,40 8, HAB0618WAC ,50 10, HAB0718WAC ,50 12, wymiary w mm A = rozstaw podłączeń 41

42 GRZEJNIKI ŁAZIENKOWE D JERBA Grzejnik Djerba posiada charakterystyczny, lekki kształt. Grzejnik ten jest odwracalny. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 2 przyspawane paski mocujące na tylnej części grzejnika do 2 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. RAL 9016 WERSJA Z CIEPŁĄ WODĄ DJ0408 DJ.. 11 DJ.. 14 DJ0617 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 DJ0408WA ,20 4, DJ0411WA ,80 5, DJ0611WA ,20 6, DJ0414WA ,30 6, DJ0614WA ,20 7, DJ0617WA ,50 9, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 42

43 D JERBA Przyłączenia Zasilanie i powrót są ZAWSZE na dole, lewo / prawo odwracalne, rozstaw 50 mm. Zasilanie i powrót : Ø 1/2 (15/21). Grzejnik odwracalny góra / dół. Ciśnienie robocze : 4 bar. Wymiary GRZEJNIKI ŁAZIENKOWE X 115 C B ROZSTAW MOCOWAŃ D X DJO408WA DJO411WA DJO611WA DJO414WA DJO614WA DJO617WA wymiary w mm 70,5-80, min 2 X 1/2" (15/21) A = D A = rozstaw podłączeń B = wysokość C = szerokość D = rozstaw mocowań POZIOM X = rozstaw mocowań PION DETAL mocowania 50 widok z przodu DETAL mocowania 50 widok z góry 113,5-123,5 43

44 GRZEJNIKI ŁAZIENKOWE H AWAI Delikatne, zaokrąglone rurki sprawiają, że grzejnik ten wygląda naprawdę ładnie... Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 3 oddzielne, regulowane konsole ścienne, wpinane pomiędzy rurami. Konsole mają standardowo kolor biały. W przypadku grzejników kolorowych konsole są zawsze wykonane z chromu. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Opcjonalnie możliwe podłączenie środkowe : 83. RAL 9016 WERSJA Z CIEPŁĄ WODĄ HA0505 HA0508 HA.. 12 HA.. 15 HA.. 18 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 HA0505WA ,00 2, HA0508WA ,50 3, HA0512WA ,10 6, HA0612WA ,30 6, HA0712WA ,50 8, HA0515WA ,40 7, HA0615WA ,40 8, HA0715WA ,90 10, HA0518WA ,50 8, HA0618WA ,50 10, HA0718WA ,50 12, wymiary w mm A = rozstaw podłączeń magazyn firmy Radson Zonhoven 44

45 H AWAI Przyłączenia Zasilanie i powrót są odwracalne prawo / lewo. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 8 bar. Wymiary C B GRZEJNIKI ŁAZIENKOWE min A A = rozstaw podłączeń B = wysokość C = szerokość H AWAI na zamówienie CHROM NOWOŚĆ WERSJA Z CIEPŁĄ WODĄ kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 HA0508WAC ,50 3, HA0512WAC ,10 6, HA0615WAC ,40 8, HA0618WAC ,50 10, HA0718WAC ,50 12, wymiary w mm A = rozstaw podłączeń 45

46 GRZEJNIKI ŁAZIENKOWE K ORFU Stylowy grzejnik z płaskimi elementami grzejnymi, zamocowanymi na kolektorach. Załączone wyposażenie dodatkowe zawarte w cenie : 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : wieszak podwójny, wieszak na ręcznik, wieszak na ręcznik w kształcie pierścienia, wieszak pałąkowy na ręcznik : patrz strona 54. Opcjonalnie : Zestaw montażowy "ścianka działowa" : patrz strona 54. RAL 9016 WERSJA Z CIEPŁĄ WODĄ KF0509 KF0512 KF0516 KF0617 KF0817 KF0820 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 KF0509WA ,50 2, KF0512WA ,70 5, KF0516WA ,40 7, KF0617WA ,00 9, KF0817WA ,30 11, KF0820WA ,60 13, wymiary w mm A = rozstaw podłączeń magazyn firmy Radson Zonhoven 46

47 K ORFU Przyłączenia Zasilanie i powrót są odwracalne prawo / lewo. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 4 bar. GRZEJNIKI ŁAZIENKOWE Wymiary C ROZSTAW MOCOWAŃ D X 80 KF0509WA KF0512WA KF0516WA KF0617WA KF0817WA B KF0820WA min X = A = D = wymiary w mm A = rozstaw podłączeń B = wysokość C = szerokość D = rozstaw mocowań POZIOM X = rozstaw mocowań PION 47

48 GRZEJNIKI ŁAZIENKOWE L IMA Płaskie owalne elementy grzejne osadzone są w kształcie łuku na kolektorach. Załączone wyposażenie dodatkowe zawarte w cenie : 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Opcjonalnie podłączenie środkowe za dopłatą 83. Przyłączenia Zasilanie i powrót są odwracalne prawo / lewo. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 8 bar

49 L IMA Wymiary min X 80 A = D C B szerokość wymiary w mm D A = rozstaw podłączeń B = wysokość C = szerokość D = rozstaw mocowań POZIOM X = rozstaw mocowań PION szerokość D RAL 9016 GRZEJNIKI ŁAZIENKOWE WERSJA Z CIEPŁĄ WODĄ LI.. 07 LI.. 11 LI.. 16 LI.. 18 LI.. 19 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 LI0407WA ,9 3, LI0507WA ,5 3, LI0411WA ,4 5, LI0511WA ,4 6, LI0611WA ,3 6, LI0711WA ,3 7, LI0416WA ,5 7, LI0516WA ,8 8, LI0616WA ,5 9, LI0716WA ,2 10, LI0518WA ,3 9, LI0618WA ,4 10, LI0718WA ,5 12, LI0818WA ,6 13, LI0519WA ,8 10, LI0619WA ,1 11, LI0719WA ,5 13, LI0819WA ,8 14, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 49

50 GRZEJNIKI ŁAZIENKOWE M IAMI Dzięki oryginalnemu kształtowi grzejnik ten nadaje każdemu wnętrzu nowy wymiar. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 2 przyspawane paski mocujące na tylnej części grzejnika do 2 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. RAL 9016 WERSJA Z CIEPŁĄ WODĄ MI0508 MI0608 MI0611 MI0614 MI0814 MI0817 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 MI0508WA ,70 4, MI0608WA ,80 5, MI0611WA ,80 6, MI0614WA ,80 7, MI0814WA ,30 8, MI0817WA ,10 11, wymiary w mm A = rozstaw podłączeń magazyn firmy Radson Zonhoven 50

51 M IAMI Przyłączenia Zasilanie i powrót na dole, lewo / prawo odwracalne, rozstaw 50 mm. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 4 bar. Wymiary GRZEJNIKI ŁAZIENKOWE C ROZSTAW MOCOWAŃ D X MIO508WA MIO608WA MIO611WA X MIO614WA B MIO814WA MIO817WA ,5-80,5 115 min 100 A = rozstaw podłączeń B = wysokość C = szerokość D = rozstaw mocowań POZIOM X = rozstaw mocowań PION A = D 50 2 X 15/21 (1/2") wymiary w mm DETAL mocowania 50 widok z przodu DETAL mocowania 50 widok z góry 113,5-123,5 51

52 GRZEJNIKI ŁAZIENKOWE R IO Ukośnie zamontowane elipsowate elementy grzejne nadają lekkości kształtom. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Opcjonalnie : Zestaw montażowy "ścianka działowa" : patrz strona 54. RAL 9016 WERSJA Z CIEPŁĄ WODĄ RI0507 RI.. 09 RI.. 13 RIO515 RIO617 RIO619 kod szerokość wysokość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B A (kg) (l) EN 442 EN 442 RI0507WA ,40 3, RI0409WA ,30 3, RI0509WA ,40 4, RI0413WA ,70 5, RI0513WA ,10 6, RI0515WA ,00 7, RI0617WA ,60 9, RI0619WA ,40 10, wymiary w mm A = rozstaw podłączeń magazyn firmy Radson Zonhoven 52

53 R IO Przyłączenia Zasilanie i powrót są odwracalne prawo / lewo. Zasilanie i powrót : Ø 1/2 (15/21). Ciśnienie robocze : 8 bar. Wymiary GRZEJNIKI ŁAZIENKOWE C ROZSTAW MOCOWAŃ D X 80 RIO507WA RIO409WA X B RIO509WA RIO413WA RIO513WA RIO515WA RIO617WA RIO619WA wymiary w mm min 30 A = D A = rozstaw podłączeń B = wysokość C = szerokość D = rozstaw mocowań POZIOM X = rozstaw mocowań PION 53

54 GRZEJNIKI ŁAZIENKOWE AKCESORIA DO GRZEJNIKÓW ŁAZIENKOWYCH OPIS SZCZEGÓŁY NUMER REFERENCYJNY WIESZAK CHROM PATECH 175 PODWÓJNY KORFU BIAŁY PATEBL 258 WIESZAK NA mm CHROM BA37CH 330 RĘCZNIK KORFU BIAŁY BA37BL mm CHROM BA45CH 345 BIAŁY BA45BL mm CHROM BA60CH 360 BIAŁY BA60BL 549 WIESZAK NA RĘCZNIK CHROM PSANCH 248 W KSZTAŁCIE BIAŁY PSANBL 360 PIERŚCIENIA KORFU WIESZAK PAłĄKOWY CHROM PSTRCH 224 NA RĘCZNIK KORFU BIAŁY PSTRBL 311 ZESTAW MONTAŻOWY "ŚCIANKA DZIAŁOWA" DO RIO I KORFU * 433 (SPOSÓB INSTALACJI (PRAWO / LEWO) NALEŻY KONIECZNIE PODAĆ PRZY ZAMAWIANIU GRZEJNIKÓW) PODłĄCZENIE ŚRODKOWE 83 DO BILBAO, HAWAI I LIMA * * dodatkowy czas dostawy 54

55 GRZEJNIKI ŁAZIENKOWE 55

56 GRZEJNIKI DEKORACYJNE paneel panneaux Przegląd produktów pojedynczy i podwójny x x obudowa boczna x x ciśnienie robocze - w bar grzejniki standardowe x x x x x grzejniki na wymiar x x x zasilanie i powrót ODWRACALNY PIONOWO / POZIOMO x ODWRACALNY PIONOWO x x x x ODWRACALNY POZIOMO x ODWRACALNY GÓRA / DÓŁ x x x x ODWRACALNY LEWO / PRAWO x x x x x dostarczany z konsolami (grzejniki standardowe) 4 stopy podłączenie środkowe x x ARUBA BARI CADIZ FARO KOS Kolory Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona

57 GRZEJNIKI DEKORACYJNE Charakterystyka produktu Radson oferuje bogaty asortyment grzejników dekoracyjnych o wielu modelach, wydajnościach i wymiarach. Możliwość zamówienia grzejników na wymiar sprawia, że są one idealne w celu osiągnięcia wymaganych wydajności, nawet jeśli dysponujecie Państwo niewielką przestrzenią. Moc cieplna Moc cieplna mierzona jest zgodnie z normą EN 442 przy temperaturze wody 75/65 C i temperaturze pomieszczenia 20 C ( T=50) i zgodnie z EN 442, 90/70/20 C. Opakowanie Grzejniki pakowane są w pudła kartonowe ze stabilnymi ochraniaczami rogów oraz są owinięte w folię z tworzywa sztucznego. 57

58 GRZEJNIKI DEKORACYJNE A RUBA Nowatorskie połączenie elementów pionowych i 2 poziomych kolektorów to charakterystyczna cecha tych grzejników dekoracyjnych. Załączone wyposażenie dodatkowe zawarte w cenie : konsole ścienne, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. WERSJA Z CIEPŁĄ WODĄ POJEDYNCZY PODWÓJNY kod szerokość wysokość ilość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B elementów A (kg) (l) EN 442 EN 442 AR ,40 9, AR ,50 12, AR ,60 14, AR ,80 19, AR ,00 24, AR ,10 26, AR ,80 19, AR ,00 24, AR ,20 29, AR ,60 38, AR ,00 48, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 58

59 A RUBA Przyłączenia Wszystkie grzejniki standardowe pojedyncze i podwójne są odwracalne u góra / dół. Zasilanie i powrót są odwracalne! Zasilanie i powrót : Ø 1/2" (15/21), Odpowietrznik, zestaw spustowy i korek-zaślepka : Ø 1/8" (5/10). Ciśnienie robocze : 4 bar. GRZEJNIKI DEKORACYJNE Wymiary POJEDYNCZY (TYP 10) F wymiary w mm inne wymiary : na zamówienie C Y = A C 34 18,5 B 18,5 PODWÓJNY (TYP 20) C F G B 60 min B A = rozstaw podłączeń B = wysokość C = szerokość = ((ilość elementów -1) x Y) + 28 F = konsola ścienna G = podłączenie dolne Y = rozstaw na żebro G min 59

60 GRZEJNIKI DEKORACYJNE B ARI Wprawdzie mały format, ale duża wydajność cieplna dzięki płytom konwekcyjnym (idealny do pomieszczeń z dużymi powierzchniami szyb). Załączone wyposażenie dodatkowe zawarte w cenie : regulowane stopy, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : stopy o regulowanej wysokości, od 9 do 12 cm Te grzejniki standardowe nie mają konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. WERSJA Z CIEPŁĄ WODĄ kod szerokość wysokość ilość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B elementów A (kg) (l) EN 442 EN 442 BA ,52 2, BA ,78 4, BA ,04 5, BA ,78 4, BA ,67 6, BA ,56 8, BA ,04 5, BA ,56 8, BA ,08 11, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 60

61 B ARI Przyłączenia Wszystkie standardowe konwektory podłogowe lewo / prawo odwracalne. Zasilanie i powrót : Ø 1/2" (15/21), Odpowietrznik, zestaw spustowy i korek-zaślepka : Ø 1/8" (5/10). Ciśnienie robocze : 4 bar. Wymiary GRZEJNIKI DEKORACYJNE wymiary w mm inne wymiary : na zamówienie 8 A = rozstaw podłączeń (= wysokość - 68 mm) B = szerokość C = wysokość A 34 5 B 95 C ,5 REGULOWANA STOPA C 9 12 cm 61

62 GRZEJNIKI DEKORACYJNE C ADIZ / POZIOMY Delikatny grzejnik dekoracyjny z zaokrąglonymi narożnikami. Poziomy układ rur. Załączone wyposażenie dodatkowe zawarte w cenie : konsole ścienne, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : wieszak podwójny, wieszak na ręcznik, wieszak na ręcznik w ksztaście pierścienia, wieszak pałąkowy na ręcznik : patrz strona 70. Wymiary POJEDYNCZY (TYP 10) wymiary w mm inne wymiary : na zamówienie 16,5 C 21 8 F A 34 H 44 5 B B 60 min 26,5 C 26,5 PODWÓJNY (TYP 20) A = rozstaw podłączeń B = wysokość = (ilość elementów x 75) + 5 C = szerokość F = konsola ścienna H = podłączenie boczne C 35 F B H 68 62

63 C ADIZ / POZIOMY Przyłączenia Wszystkie grzejniki standardowe pojedyncze i podwójne lewo / prawo odwracalne. Zasilanie i powrót : Ø 1/2" (15/21), Odpowietrznik, zestaw spustowy i korek-zaślepka : Ø 1/8" (5/10). Zasilanie i powrót są odwracalne! GRZEJNIKI DEKORACYJNE WERSJA Z CIEPŁĄ WODĄ POJEDYNCZY kod szerokość wysokość ilość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B elementów A (kg) (l) EN 442 EN 442 C101206WA ,50 5, C101210WA ,80 8, C101804WA ,50 5, C101806WA ,70 7, C102004WA ,80 5, C102005WA ,30 7, C102006WA ,80 8, C102007WA ,20 10, C102008WA ,70 11, C102009WA ,10 13, C102010WA ,60 14, C102012WA ,50 17, C102210WA ,10 16, PODWÓJNY C201208WA ,00 12, C201210WA ,80 15, C201506WA ,10 11, C201806WA ,90 14, C202004WA ,80 10, C202006WA ,80 15, C202007WA ,20 18, C202008WA ,70 20, C202010WA ,60 26, C202206WA ,60 17, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 63

64 GRZEJNIKI DEKORACYJNE C ADIZ / PIONOMY Delikatny grzejnik dekoracyjny z zaokrąglonymi narożnikami. Pionowy układ rur. Załączone wyposażenie dodatkowe zawarte w cenie : konsole ścienne, 1 korek-zaślepka, 1 odpowietrznik, śruby i kołki. Montaż : 4 przyspawane paski mocujące na tylnej części grzejnika do 4 regulowanych konsoli ściennych. Podłączenia : 2 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL 901. Inne dostępne kolory : patrz strona 80. Akcesoria : wieszak podwójny, wieszak na ręcznik, wieszak na ręcznik w kształcie pierścienia, wieszak pałąkowy na ręcznik : patrz strona 70. Wymiary wymiary w mm inne wymiary: na zamówienie A C 34 26,5 B 26,5 POJEDYNCZY (TYP 10) C F G A = rozstaw podłączeń B = wysokość C = szerokość = (ilość elementów x 75) + 5 F = konsola ścienna G = podłączenie boczne 44 8 B 60 min PODWÓJNY (TYP 20) C F G min B 64

65 C ADIZ / PIONOMY Przyłączenia Wszystkie grzejniki standardowe pojedyncze i podwójne lewo / prawo odwracalne. Zasilanie i powrót : Ø 1/2" (15/21), Odpowietrznik, zestaw spustowy i korek-zaślepka : Ø 1/8" (5/10). Zasilanie i powrót są odwracalne! GRZEJNIKI DEKORACYJNE WERSJA Z CIEPŁĄ WODĄ POJEDYNCZY kod szerokość wysokość ilość waga pojemność 75/65/20 ºC 90/70/20 ºC towaru C B elementów A (kg) (l) EN 442 EN 442 C101206WA ,50 5, C101210WA ,80 8, C101804WA ,50 5, C101806WA ,70 7, C102004WA ,80 5, C102005WA ,30 7, C102006WA ,80 8, C102007WA ,20 10, C102008WA ,70 11, C102009WA ,10 13, C102010WA ,60 14, C102012WA ,50 17, C102210WA ,10 16, PODWÓJNY C201208WA ,00 12, C201210WA ,80 15, C201506WA ,10 11, C201806WA ,90 14, C202004WA ,80 10, C202006WA ,80 15, C202007WA ,20 18, C202008WA ,70 20, C202010WA ,60 26, C202206WA ,60 17, magazyn firmy Radson Zonhoven wymiary w mm A = rozstaw podłączeń 65

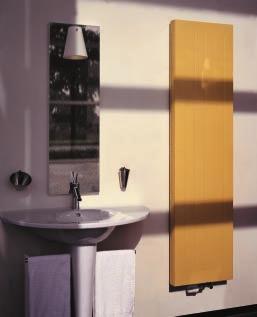

66 GRZEJNIKI DEKORACYJNE F ARO Stylowy grzejnik pionowy z profilowaną stroną przednią i perforowaną obudową boczną. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 2 obudowy boczne, zaciski mocujące, 1 matryca do wiercenia, 1 odpowietrznik, 3 korki-zaślepki, śruby i kołki. Montaż : 6 przyspawanych pasków mocujących na tylnej części grzejnika do 3 konsoli dolnych. Podłączenia : 6 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : wieszak na ręcznik : patrz strona WERSJA Z CIEPŁĄ WODĄ kod szerokość wysokość waga pojemność 75/65/20 ºC /20 ºC towaru C B (kg) (l) EN 442 EN ,12 9, ,16 12, ,20 16, ,20 10, ,60 14, ,00 18, ,68 11, ,24 15, ,80 19, magazyn firmy Radson Zonhoven wymiary w mm 66

67 F ARO Przyłączenia Nie polecamy innych podłączeń. GRZEJNIKI DEKORACYJNE Wymiary wymiary w mm Grzejniki Faro są dostępne dla systemów 2-rurowch. Możliwe jest podłączenie górne, jeśli grzejnik jest odwrócony. B = wysokość C = szerokość C KONSOLE TYPU U 21C szerokość S T U S T B U

68 GRZEJNIKI DEKORACYJNE K OS Prosty pionowy grzejnik z płaską stroną przednią i zamkniętymi obudowami bocznymi. Załączone wyposażenie dodatkowe zawarte w cenie : konsole, 2 obudowy boczne, zaciski mocujące, 1 matryca do wiercenia, 1 odpowietrznik, 3 korki-zaślepki, śruby i kołki. Montaż : 6 przyspawanych pasków mocujących na tylnej części grzejnika do 3 konsoli dolnych. Podłączenia : 6 x Ø 1/2" (15/21). Kolory : Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona 80. Akcesoria : wieszak na ręcznik : patrz strona WERSJA Z CIEPŁĄ WODĄ kod szerokość wysokość waga pojemność 75/65/20 ºC /20 ºC towaru C B (kg) (l) EN 442 EN ,12 9, ,16 12, ,20 16, ,20 10, ,60 14, ,00 18, ,68 11, ,24 15, ,80 19, magazyn firmy Radson Zonhoven wymiary w mm 68

69 K OS Przyłączenia Nie polecamy innych podłączeń. GRZEJNIKI DEKORACYJNE Wymiary wymiary w mm Grzejniki Kos są dostępne dla systemów 2-rurowch. Możliwe jest podłączenie górne, jeśli grzejnik jest odwrócony. B = wysokość C = szerokość C 105 KONSOLE TYPU U 21C szerokość S T U S T U B

70 GRZEJNIKI DEKORACYJNE AKCESORIA DO GRZEJNIKÓW DEKORACYJNYCH OPIS SZCZEGÓŁY NUMER REFERENCYJNY WIESZAK NA RĘCZNIK KOS & FARO 450 mm MATOWE WYKONCZENIE STALOWE 600 mm mm WIESZAK PODWÓJNY CADIZ CHROM PATECH 175 BIAłY PATEBL 258 WIESZAK NA RĘCZNIK CHROM 375 mm BA37CH 330 CADIZ BIAłY 375 mm BA37BL 525 CHROM 450 mm BA45CH 345 BIAłY 450 mm BA45BL 535 CHROM 600 mm BA60CH 360 BIAłY 600 mm BA60BL 549 WIESZAK NA RĘCZNIK W CHROM PSANCH 248 KSZTAŁCIE PIERŚCIENIA CADIZ BIAłY PSANBL 360 WIESZAK PAŁĄKOWY NA CHROM PSTRCH 224 RĘCZNIK CADIZ BIAłY PSTRBL

71 GRZEJNIKI DEKORACYJNE 71

72 GRZEJNIKI RUROWE paneel panneaux D ELTA ASORTYMENT STANDARDOWY Opis produktu Stalowe grzejniki rurowe kompletnie łączone laserem. Profile rur i elementy górne łączone są techniką laserową w żebra i bloki. Rury po stronie wewnętrznej są spłaszczone w celu osiągnięcia charakterystycznego profilu rury D. Dzięki temu osiągane są lepsze wydajności cieplne. Technika łączenia laserem umożliwia niemal niewidoczne łączenia. wysokości mm szerokości 500 do 1400 mm głębokość 2-kolumnowy 63 mm 3-kolumnowy 101 mm 4-kolumnowy 139 mm PROFIL RURY Kolory Kolorem standardowym jest biały RAL Inne dostępne kolory : patrz strona

73 Charakterystyka produktu podłączenia 4 x Ø 1/2 (15/21) przyłącza przednie przy wysokości 400 do 900 mm. podłączenie środkowe 2 x Ø 1/2 (15/21) przy wysokości 1800 i 2000 mm (rozstaw 50 mm). mocowania Zestaw montażowy z 4 lub 6 konsolami ściennymi, korkiem-zaślepką, odpowietrznikiem, śrubami i kołkami, wliczony w cenę. szerokość elementu 50 mm wymiary rur 25 x 1,25 mm ciśnienie robocze 10 bar ciśnienie próbne 13 bar maks. temperatura robocza 120 C 100% SPAWANIE LASEROWE B A GRZEJNIKI RUROWE Wymiary WYSOKOŚĀ ROZSTAW PRZYŁĄCZEŃ B A kolumnowy 3-kolumnowy C D 4-kolumnowy E 73
