Złączki do węŝy i rurek Z PVDF i PFA

Transkrypt

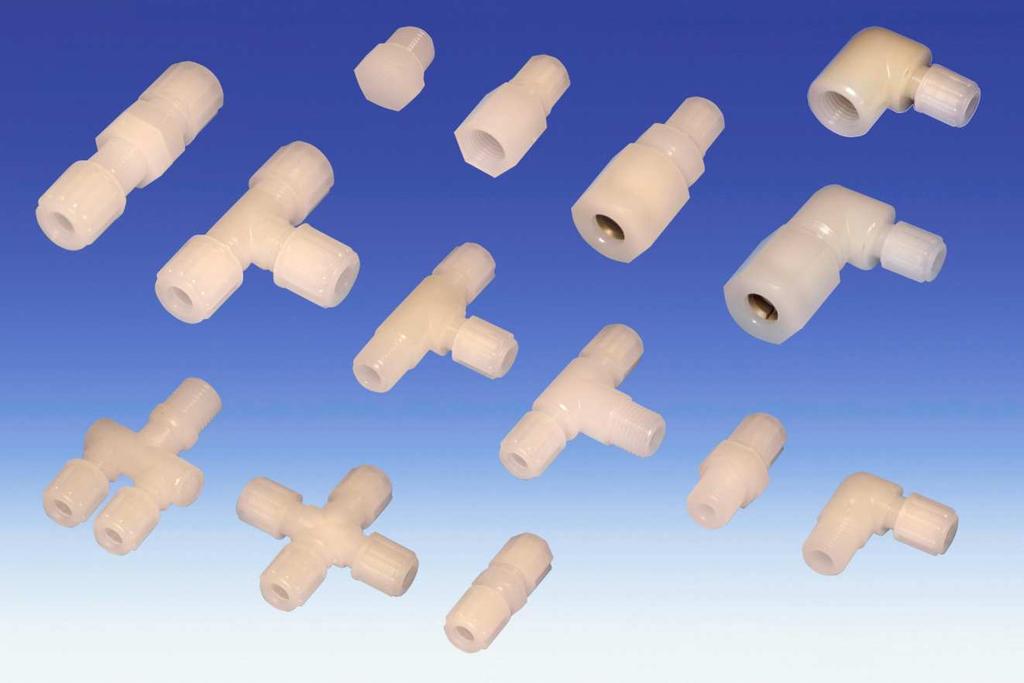

1 Złączki do węŝy i rurek Z i Śrubunki słuŝą do podłączenia i powiązania węŝyków i rurek z tworzywa sztucznego. Przestawione są tylko śrubunki, które stosowane są często z naszymi komponentami kondycjonowania gazu. - śrubunki nakręcane proste i kątowe - śrubunki wkręcane proste i kątowe - śrubunki widełkowe - śrubunki typu T - łączniki proste, krzyŝowe i T - łączniki wąŝ-rura, proste i kątowe - złączki grodziowe - czopy zamykające - części zamienne Rozkręcane śrubunki z pierścieniem zaciskowym Z Z Gwinty w wykonaniu G- i NPT-; standard 1/8, 1/4, 3/8 i 1/2 Metryczne wymiary węŝy i rurek; standard: DN 4/6, DN 5/8, DN 6/8, DN 8/12 i DN 10/12 Calowe wymiary węŝy i rurek; standard: 1/4-1/8, 1/4-1/6, 3/8-1/4 i 1/2-3/8 Jeśli potrzebne są inne typy lub wymiary, prosimy o nie pytać! Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

2 Ogólne dane techniczne Wykonanie : W śrubunkach węŝyk przesunięty będzie przez cylindryczny czop podłączeniowy i przymocowany przy pomocy pierścienia zaciskowego i nakrętki radełkowej. Wykonanie W śrubunkach węŝyk przesunięty będzie przez cylindryczny czop podłączeniowy. Przez dociągnięcie nakrętki radełkowej z uszczelką następuje uszczelnienie, a przez pierścień nacinający zamocowanie. Wszystkie połączenia z cylindrycznym gwintem zewnętrznym są samouszczelniające, podczas montaŝu odpadają pierścienie i podkładki uszczelniające. Materiał termoplastyczny jako uszczelniający moŝe zostać ogrzany. Dopuszczalne ciśnienie w zaleŝności od temperatury medium Ciśnienie nominalne 10 bar Maksymalna temperatura medium: = -40 o C do +140 o C = -65 o C do +200 o C Temperatura medium < < ,5 4 3,5 3 2,5 2,5 2, bar ,5 65, , ,25 14, Psi , ,5 4 3,5 3,5 3 2,5 2 1, bar ,5 65, ,5 36, ,5 14,5 14,5 14,5 psi o C o F Wskazówki do stosowania w obszarach zagroŝonych wybuchem Stosowanie w obszarach zagroŝonych wybuchem (dodatkowe wskazówki): Produkty w obszarach stosowania nie podlegają wytycznym 94/9/EG. Wypełniają one jednak dokładnie wymagania bezpieczeństwa wytycznych 94/9/EG i przez to nadają się do stosowania w obszarach zagroŝonych wybuchem (Strefa 1, Grupa II C). Ładunek elektrostatyczny (powstawanie iskry) Obudowę z tworzywa i naklejki czyścić (ścierać) tylko wilgotną ścierką. Z strumienia gazu usunąć cząstki stałe i krople. Wylot gazu Produkt chronić przed działaniem uderzeń zewnętrznych (zamontować ochronę przeciwuderzeniową). ZagroŜenie Ŝycia i eksplozji przez wylot gazu przy uŝyciu niezgodnym z przeznaczeniem. Podczas prac konserwacyjnych zamknąć zawór odcinający (jeśli występuje) do procesu wzgl. odłączyć proces. Chronić się przed gorącymi i trującymi gazami. UŜywać rękawiczki i maski ochronne. Wypływający gaz moŝe być równieŝ wybuchowy. Przewody wyprowadzić poza obszar prac i ruchu. Temperatura powierzchni Zwracać uwagę na temperatury zapłonów gazów wybuchowych jak i maksymalnych dopuszczalnych temperatur powierzchni wg obowiązujących wytycznych i norm. Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

3 prosty L3 gwint (zewnętrzny) rozwartość klucza prosty L3 DN 4/6 G 1/8 23,5 (0,93) 8 (0,31) 14 (0,55) G 1/4 25 (0,98) 12 (0,47) 17 (0,67) G 3/8 26,5 (1,04) 12 (0,47) 22 (0,86) G 1/2 29 (1,14) 14 (0,55) 27 (1,06) DN 5/8 G 1/8 28,5 (1,12) 8 (0,31) 17 (0,67) G 1/4 29 (1,14) 12 (0,47) 17 (0,67) G 3/8 30,5 (1,20) 12 (0,47) 22 (0,87) G 1/2 33 (1,30) 14 (0,55) 27 (1,06) DN 6/8 G 1/8 28,5 (1,12) 8 (0,31) 17 (0,67) G 1/4 29 (1,14) 12 (0,47) 17 (0,67) G 3/8 33 (1,30) 12 (0,47) 22 (0,87) G 1/2 28,5 (1,12) 14 (0,55) 27 (1,06) DN 8/12 G 1/4 37 (1,46) 12 (0,47) 22 (0,87) G 3/8 37,5 (1,48) 12 (0,47) 22 (,87) G 1/2 40 (1,57) 14 (0,55) 27 (1,06) DN 10/12 G 3/8 37,5 (1,48) 12 (0,47) 22 (0,87) G 1/2 40 (1,57) 14 (0,55) 27 (1,06) prosty Gwinty NPT L3 DN 4/6 NPT 1/8 22 (0,87) 10 (0,39) 12 (0,47) NPT 1/4 23 (0,91) 15 (0,59) 17 (0,67) NPT 3/8 24 (0,94) 15,3 (0,60) 19 (0,75) NPT 1/2 25 (0,98) 20 (0,79) 24 (0,94) DN 5/8 NPT 1/4 27 (1,06) 15 (0,59) 17 (0,67) NPT 3/8 24 (0,94) 15,3 (0,60) 19 (0,75) NPT 1/2 29 (1,14) 20 (0,79) 24 (0,94) DN 6/8 NPT 1/8 27 (1,06) 10 (0,39) 17 (0,67) NPT 1/4 27 (1,06) 15 (0,59) 17 (0,67) NPT 3/8 28 (1,10) 15,3 (0,60) 19 (0,75) NPT 1/2 29 (1,14) 20 (0,79) 24 (0,94) DN 8/12 NPT 1/4 35 (1,38) 15 (0,59) 22 (0,87) NPT 3/8 35 (1,38) 15,3 (0,60) 22 (0,87) NPT 1/2 36 (1,42) 20 (0,79) 24 (0,94) DN 10/12 NPT 3/8 35 (1,38) 15,3 (0,60) 22 (0,87) NPT 1/2 36 (1,42) 20 (0,79) 24 (0,94) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

4 prosty L3 gwint (zewnętrzny) rozwartość klucza prosty calowy L3 1/4-1/8 G 1/8 25,5 (1,00) 8 (0,31) 14 (0,55) G 1/4 27 (1,06) 12 (0,47) 17 (0,67) G 3/8 26,5 (1,04) 12 (0,47) 22 (0,87) G 1/2 31 (1,22) 14 (0,55) 27 (1,06) /4-1/6 G 1/8 25,2 (1,00) 8 (0,31) 14 (0,55) G 1/4 27 (1,06) 12 (0,47) 17 (0,67) G 3/8 28,5 (1,12) 12 (0,47) 22 (0,87) G 1/2 31 (1,22) 14 (0,55) 27 (1,06) /8-1/4 G 1/4 35 (1,38) 12 (0,47) 19 (0,75) G 3/8 35,5 (1,40) 12 (0,47) 22 (,87) G 1/2 38 (1,50) 14 (0,55) 27 (1,06) /2-3/8 G 3/8 39,5 (1,56) 12 (0,47) 22 (0,87) G 1/2 42 (1,65) 14 (0,55) 27 (1,06) prosty calowy Gwinty NPT L3 mm / cal mm / cal mm / cal 1/4-1/8 NPT 1/8 24 (0.94) 10 (0,39) 12 (0,47) NPT 1/4 25 (0,98) 15 (0,59) 17 (0,67) NPT 1/2 27 (1,06) 20 (0,79) 24 (0,94) /4-1/6 NPT 1/8 24 (0,94) 10 (0,39) 12 (0,47) NPT 1/4 25 (0,98) 15 (0,59) 17 (0,67) NPT 3/8 26 (1,02) 15,3 (0,60) 19 (0,75) NPT 1/2 27 (1,06) 20 (0,79) 24 (0,94) /8-1/4 NPT 1/4 33 (1,30) 15 (0,59) 19 (0,75) NPT 3/8 33 (1,30) 15,3 (0,60) 19 (0,75) NPT 1/2 34 (1,34) 20 (0,79) 24 (0,94) /2-3/8 NPT 3/8 37 (1,46) 15,3 (0,60) 22 (0,87) NPT 1/2 38 (1,50) 20 (0,79) 27 (0,94) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

5 nakręcany prosty L4 L5 gwint (wewnętrzny) rozwartość klucza prosty L5 L4 DN 4/6 G 1/8 31 (1,22) 10 (0,39) 14 (0,55) G 1/4 36 (1,42) 15 (0,59) 17 (0,67) G 3/8 36 (1,42) 15 (0,59) 22 (0,86) G 1/2 38 (1,50) 16 (0,63) 27 (1,06) DN 6/8 G 1/8 36 (1,42) 10 (0,39) 17 (0,67) G 1/4 41 (1,61) 15 (0,59) 17 (0,67) G 3/8 41 (1,61) 15 (0,59) 22 (0,87) G 1/2 42 (1,65) 16 (0,63) 27 (1,06) DN 8/12 G 1/4 48 (1,89) 15 (0,59) 22 (0,87) G 3/8 48 (1,89) 15 (0,59) 22 (,87) G 1/2 49 (1,93) 16 (0,63) 27 (1,06) DN 10/12 G 3/8 48 (1,93) 15 (0,59) 22 (0,87) G 1/2 49 (1,93) 16 (0,63) 27 (1,06) prosty Gwinty NPT L5 L4 DN 4/6 NPT 1/8 32 (1,26) 11,6 (0,46) 14 (0,55) NPT 1/4 38 (1,50) 16,4 (0,65) 17 (0,67) NPT 3/8 39 (1,54) 17,4 (0,69) 22 (0,87) NPT 1/2 47 (1,85) 22,6 (0,89) 27 (1,06) DN 6/8 NPT 1/8 35 (1,38) 11,6 (0,46) 19 (0,75) NPT 1/4 41 (1,61) 16,4 (0,65) 19 (0,75) NPT 3/8 42 (1,65) 17,4 (0,69) 22 (0,87) NPT 1/2 48 (1,89) 22.6 (0,89) 27 (1,06) DN 8/12 NPT 1/4 48 (1,89) 16,4 (0,65) 24 (0,94) NPT 1/2 53 (2,09) 22,6 (0,89) 27 (1,06) DN 10/12 NPT 3/8 49 (1,93) 17,4 (0,69) 24 (0,94) NPT 1/2 53 (2,09) 22,6 (0,89) 27 (1,06) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

6 L16 gwint (zewnętrzny) wymiar kąta L16 DN 4/6 G 1/8 12 (0.47) 25 (0.98) 8 (0.31) G 1/4 13 (0.51) 26 (1.02) 12 (0.47) G 3/8 19 (0.75) 29 (1.14) 12 (0.47) G 1/2 15 (0.59) 32 (1.26) 14 (0.55) DN 5/8 G 1/8 15 (0.59) 30 (1.18) 8 (0.31) G 1/4 15 (0.59) 30 (1.18) 12 (0.47) G 3/8 15 (0.59) 33 (1.30) 12 (0.47) G 1/2 15 (0.59) 36 (1.42) 14 (0.55) DN 6/8 G 1/8 15 (0.59) 30 (1.18) 8 (0.31) G 1/4 15 (0.59) 30 (1.18) 12 (0.47) G 3/8 15 (0.59) 33 (1.30) 12 (0.47) G 1/2 15 (0.59) 36 (1.42) 14 (0.55) DN 8/12 G 1/4 19 (0.75) 40 (1.57) 12 (0.47) G 3/8 19 (0.75) 40 (1.57) 12 (0.47) G 1/2 19 (0.75) 43 (1.69) 14 (0.55) DN 10/12 G 3/8 19 (0.75) 40 (1.57) 12 (0.47) G 1/2 19 (0.75) 43 (1.69) 14 (0.55) Gwinty NPT L16 DN 4/6 NPT 1/8 12 (0.47) 25 (0.98) 10 (0.39) NPT 1/4 13 (0.51) 26 (1.02) 15 (0.59) NPT 3/8 15 (0.59) 29 (1.14) 15.3 (0.60) NPT 1/2 15 (0.59) 32 (1.26) 20 (0.79) DN 5/8 NPT 1/8 15 (0.59) 30 (1.18) 10 (0.39) NPT 1/4 15 (0.59) 30 (1.18) 15 (0.59) NPT 3/8 15 (0.59) 33 (1.30) 15.3 (0.60) DN 6/8 NPT 1/8 15 (0.59) 30 (1.18) 10 (0.39) NPT 1/4 15 (0.59) 30 (1.18) 15 (0.59) NPT 3/8 15 (0.59) 33 (1.30) 15,3 (0.60) NPT 1/2 15 (0.59) 36 (1.42) 20 (0.79) DN 8/12 NPT 1/4 19 (0.75) 40 (1.57) 15 (0.59) NPT 3/8 19 (0.75) 40 (1.57) 15,3 (0.60) NPT 1/2 21 (0.83) 40 (1.57) 20 (0.79) DN 10/12 NPT 3/8 19 (0.75) 40 (1.57) 15,3 (0.60) NPT 1/2 21 (0.83) 40 (1.57) 20 (0.79) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

7 L16 gwint (zewnętrzny) wymiar kąta calowy calowy Gwinty NPT L16 1/4-1/8 G 1/8 12 (0.47) 27 (1.06) 8 (0.31) G 1/4 13 (0.51) 28 (1.10) 12 (0.47) G 3/8 19 (0.75) 31 (1.22) 12 (0.47) /4-1/6 G 1/8 12 (0.47) 27 (1.06) 8 (0.31) G 1/4 13 (0.51) 28 (1.10) 12 (0.47) G 3/8 19 (0.75) 31 (1.22) 12 (0.47) /8-1/4 G 1/4 17 (0.67) 38 (1.50) 12 (0.47) G 3/8 17 (0.67) 38 (1.50) 12 (0.47) G 1/2 17 (0.67) 41 (1.61) 14 (0.55) /2-3/8 G 1/2 19 (0.75) 45 (1.77) 14 (0.55) L16 mm / cal mm / cal mm / cal 1/4-1/8 NPT 1/8 12 (0.47) 27 (1.06) 8 (0.31) NPT 1/4 13 (0.51) 28 (1.10) 12 ( /4-1/6 NPT 1/8 12 (0.47) 27 (1.06) 10 (0.47) NPT 1/4 13 (0.51) 28 (1.10) 15 (0.59) NPT 1/2 15 (0.59) 34 (1.34) 20 (0.79) /8-1/4 NPT 1/4 17 (0.67) 38 (1.50) 15 (0.59) NPT 1/2 17 (0.67) 41 (1.61) 20 (0.79) /2-3/8 NPT 3/8 19 (0.75) 42 (1.65) 15,3 (0.60) NPT 1/2 21 (0.83) 42 (1.65) 15,3 (0.60) wąŝ-rura gwint (wewnętrzny) rozwartość klucza L33 L32 wymiar kąta Łącznik -rura Metryczny Calowy - calowy L32 L33 SW DN 4/ (1.54) 26 (1.02) 17 (0.67) (1.77) 29 (1.14) 22 (0.87) DN 6/ (1.57) 30 (1.18) 17 (0.67) (1.77) 33 (1.30) 22 (0.87) DN 10/ (1.77) 43 (1.69) 22 (0.87) /4-1/8 1/4 39 (1.54) 26 (0.67) 17 ( Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

8 nakręcany L18 L19 L4 gwint (wewnętrzny) wymiar kąta nakręcany L18 L19 L4 DN 4/6 G 1/8 17 (0.67) 26 (1.02) 10 (0.39) G 1/4 20 (0.79) 29 (1.14) 15 (0.59) G 3/8 20 (0.79) 32 (1.26) 15 (0.59) G 1/2 23 (0.91) 34 (1.34) 16 (0.63) DN 6/8 G 1/8 17 (0.67) 30 (1.18) 10 (0.39) G 1/4 20 (0.79) 33 (1.30) 15 (0.59) G 3/8 20 (0.79) 36 (1.42) 15 (0.59) G 1/2 23 (0.91) 38 (1.50) 16 (0.63) DN 8/12 G 1/4 20 (0.79) 40 (1.57) 10 (0.39) G 3/ ) 43 (1.69) 15 (0.59) G 1/2 23 (0.91) 45 (1.77) 15 (0.59) DN 10/12 G 3/8 20 (0.79) 43 (1.69) 15 (0.59) G 1/2 23 (0.91) 45 (1.77) 16 (0.63) nakręcany Gwinty NPT L16 DN 4/6 NPT 1/8 20 (0.79) 26 (1.02) 11,6 (0.46) NPT 1/4 24 (0.94) 29 (1.14) 16.4 (0.65) NPT 1/2 32 (1.26) 34 (1.34) 22,6 (0.89) DN 6/8 NPT 1/8 20 (0.79) 30 (1.18) 11,6 (0.46) NPT 1/4 24 (0.94) 33 (1.30) 16,4 (0.65) NPT 3/8 26 (1.02) 36 (1.42) 17,4 (0.69) NPT 1/2 32 (1.26) 38 (1.50) 22,6 (0.89) DN 8/12 NPT 1/2 32 (1.26) 45 (1.77) 22,6 (0.89) DN 10/12 NPT 1/2 32 (1.26) 45 (1.77) 22,6 (0.89) nakręcany calowy calowy Gwinty NPT L16 1/4-1/6 G 3/8 17 (0.67) 32 (1.26) 10 (0.39) G 1/4 20 (0.79) 35 (1.38) 15 (0.59) /2-3/8 G 3/8 20 (0.79) 45 (1.77) 15 (0.59) G 1/2 23 (0.91) 47 (1.85) 16 (0.63) /8-1/4 NPT 1/4 24 (0.94) 42 (1.65) 16,4 (0.65) /2-3/8 NPT 1/2 32 (1.26) 47 (1.85) 22,6 (0.89) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

9 nakręcany widełkowy = C gwint (zewnętrzny) 4,25 rozstaw klucza 3 odległość węŝy, gwint NPT calowy Gwint NPT, C DN 4/6 G 1/8 20 (0.79) 40 (1.57) 43 (1.69) 8 (0.31) G 1/4 20 (0.79) 40 (1.57) 43 (1.69) 12 (0.47) DN 6/8 G 1/8 25 (0.98) 50 (1.97) 54,5 (2.15) 8 (0.31) G 1/4 25 (0.98) 50 (1.97) 54,5 (2.15) 12 (0.47) DN 4/6 NPT 1/8 20 (0.79) 40 (1.57) 43 (1.69) 10 (0.39) NPT 1/4 20 (0.79) 40 (1.57) 43 (1.69) 15 (0.59) /4 1/6 NPT 1/4 20 (0.79) 40 (1.57) 45 (1.77) 15 (0.59) krzyŝowy, czterostronne podłączenia węŝykowe ==C=D L14 wymiary złączki Łącznik krzyŝowy ==C=D L14 DN 4/6 25 (0.98) DN 6/8 33 (1.30) DN 8/12 43 (1.69) DN 10/12 43 (1.69) Złączka grodziowa, dwustronne podłączenia do węŝy = D1 średnica otworu L7 długość całkowita L8 długość wewnętrzna SW2 rozwartość klucza Fix SW5 rozwartość klucza nakrętka zdejmowana Złączka grodziowa metryczna calowa = D1 L7 L8 SW2 SW5 M DN 4/6 10,5 (0.41) 53 (2.09) 36 (1.42) 14 (0.55) 14 (0.55) DN 6/8 14,5 (0.57) 64 (2.52) 43 (1.69) 19 (0.75) 19 (0.75) DN 8/12 18,5 (0.73) 84 (3.31) 56 (2.20) 24 (0.94) 24 (0.94) DN 10/12 18 (0.71) 84 (3.31) 55 (2.17) 24 (0.94) 24 (0.94) /4-1/8 10 (0.39) 55 (2.17) 36 (1.42) 14 (0.55) 14 (0.55) /4-1/6 10,5 (0.41) 57 (2.24) 38 (1.50) 14 (0.55) 14 (0.55) /8-1/4 16,5 (0.65) 77 (3.03) 51 (2.01) 22 (0.87) 22 (0.87) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

10 T = C L16 L3 gwint (zewnętrzny) odległość Gwinty NPT calowy calowy Gwinty NPT, C L16 L3 DN 4/6 G 1/8 20 (0.79) 26 (1.02) 8 (0.31) G 1/4 27 (1.06) 27 (1.06) 12 (0.47) DN 6/8 G 1/8 20 (0.79) 31 (1.22) 8 (0.31) G 1/4 27 (1.06) 31 (1.22) 12 (0.47) DN 4/6 NPT 1/8 12 (0.47) 26 (1.02) 10 (0.39) NPT 1/4 15 (0.59) 27 (1.06) 15 (0.59) DN 6/8 NPT 1/4 15 (0.59) 31 (1.22) 15 (0.59) /4-1/8 G 1/4 15 (0.59) 30 (1.22) 12 (0.47) /4-1/6 G 1/8 20 (0.79) 28 (1.10) 8 (0.31) G 1/4 27 (1.06) 29 (1.14) 12 (0.47) /4-1/8 NPT 1/8 12 (0.47) 30 (1.22) 10 (0.39) NPT 1/4 15 (0.59) 30 (1.22) 15 (0.59) /4-1/6 NPT 1/8 12 ().47) 28 (1.10) 10 (0.39) T (asy) = C gwint (wewnętrzny) L16 odległość L3 Gwinty NPT calowy calowy Gwinty NPT, C L16 L3 DN 4/6 G 1/8 12 (0.47) 26 (1.02) 8 (0.31) G 1/4 15 (0.59) 27 (1.06) 12 (0.47) DN 6/8 G 1/8 12 (0.47) 31 (1.22) 8 (0.31) G 1/4 15 (0.59) 31 (1.22) 12 (0.47) DN 4/6 NPT 1/8 12 (0.47) 26 (1.02) 10 (0.39) NPT 1/4 15 (0.59) 27 (1.06) 15 (0.59) DN 6/8 NPT 1/8 15 (0.59) 31 (1.22) 10 (0.39) NPT 1/4 15 (0.59) 31 (1.22) 15 (0.59) /4-1/8 G 1/4 15 (0.59) 29 (1.14) 12 (0.47) /4-1/6 NPT 1/4 15 (0.59) 29 (1.14) 17 (0.67) /8-1/4 NPT 1/4 18 (0.71) 38 (1.50) 17 (0.67) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

11 Łącznik - dwustronne podłączenia do węŝa 1 2 długość SW2 rozwartość klucza Łącznik prosty wąŝ wąŝ calowy SW2 DN 4/6 DN 4/6 50 (1.97) 17 (0.67) DN 6/8 45 (1.77) 19 (0.75) DN 6/8 DN 6/8 49 (1.93) 19 (0.75) DN 8/12 DN 8/12 64 (2.52) 24 (0.94) DN 10/12 DN 10/12 64 (2.52) 24 (0.94) /4-1/8 1/4 1/8 47 (1.85) 14 (0.55) /4 1/6 1/4 1/6 47 (1.85) 14 (0.55) /8 1/4 48 (1.89) 22 (0.87) /8 1/4 3/8 1/4 63 (2.48) 22 (0.87) Łącznik wąŝ rura 1 wymiary rury 7 długość SW6 rozwartość klucza Łącznik prosty wąŝ rura calowy-calowy calowy rura metryczna 7 SW6 DN 4/ (1.97) 17 (0.67) (2.13) 19 (0.75) DN 6/ (2.13) 17 (0.67) (2.28) 22 (0.87) DN 8/ (2.28) 22 (0.87) DN 10/ (2.28) 22 (0.87) /4-1/8 1/4 54 (2.13) 17 (0.67) /8 1/4 1/4 62 (2.28) 22 (0.87) /4 1/ (2.05) 17 (0.67) Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36

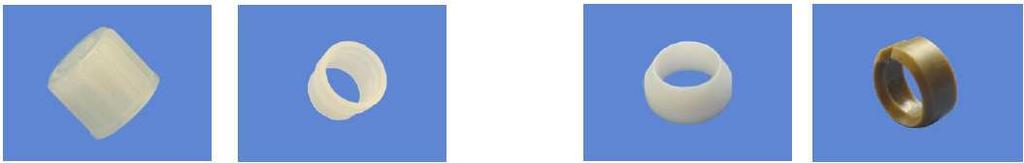

12 Łącznik T - wszystkie podłączenia dla węŝa ==C L14 wymiary Łącznik T calowy L14 DN 4/6 26 (1.02) DN 6/8 31 (1.22) DN 8/12 43 (1.69) DN 10/12 43 (1.69) /4-1/8 28 (1.10) /4 1/6 28 (1.10) /8 1/4 38 (1.50) Czop zamykający zaślepka I1 L1 SW1 gwint (zewnętrzny) długość całkowita rozwartość klucza calowy L1 I1 SW1 G 1/8 14 (0.55) 8 (0.31) 14 (0.55) G 1/ (0.89) 12 (0.47) 17 (0.67) G 3/8 25,5 (1.00) 12 (0.47) 22 (0.87) G 1/2 28,5 (1.12) 14 (0.55) 27 (1.06) NPT 1/8 10 (0.39) 15 (0.59) 12 (0.47) NPT 1/4 15 (0.59) 23 (0.91) 17 (0.67) NPT 3/8 15,3 (0.60) 25 (0.98) 19 (0.75) NPT 1/2 20 (0.79) 32 (1.26) 24 (0.94) Części małe (zapas) Nakrętka Pierścień zaciskowy Pierścień uszczelniający Pierścień nacinający Sposób podłączenia 1 materiał (wąŝ) Nakrętka Pierścień Zaciskowy Sposób podłączenia 1C materiał (wąŝ) Nakrętka Przedstawiciel: MERZET S Poznań, ul. Krauthofera 36 Uszczelka PTFE Pierścień Nacinający PEEK DN 4/ DN 4/ DN 5/ DN 5/ DN 6/ DN 6/ DN 8/ DN 8/ DN 10/ DN 10/ calowy 1/4 1/ calowy 1/4 1/ /4 1/ /4 1/ /8 1/ /8 1/
