NAS-SC500PK. HDD Network Audio System Instrukcja obsługi. HDD Network Audio System NAS-SC500PK. Podstawowe czynności. Serwer muzyczny GIGA JUKE

Transkrypt

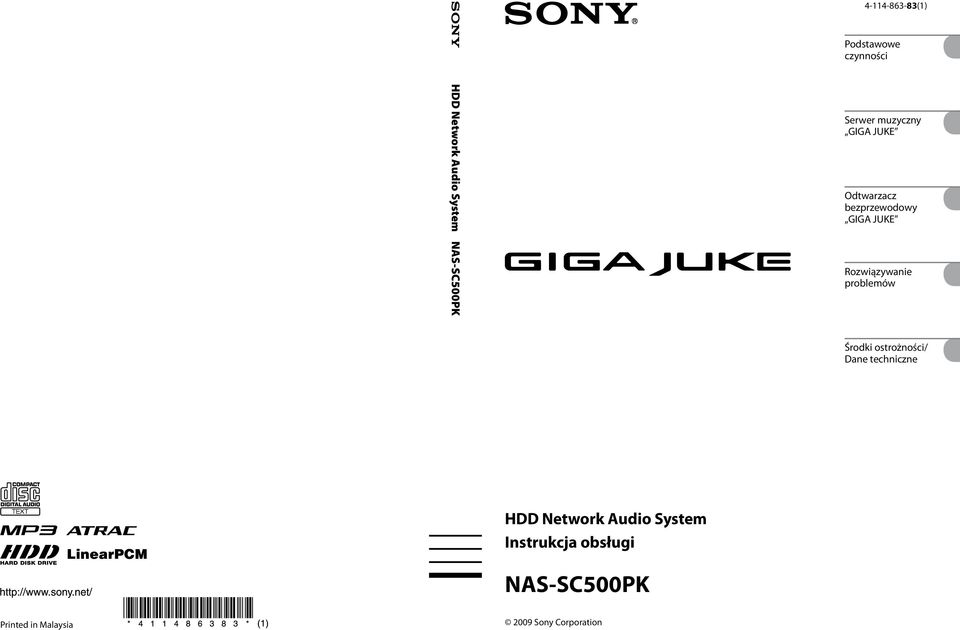

1 (1) Podstawowe czynności HDD Network Audio System NAS-SC500PK Serwer muzyczny GIGA JUKE Odtwarzacz bezprzewodowy GIGA JUKE Rozwiązywanie problemów Środki ostrożności/ Dane techniczne HDD Network Audio System Instrukcja obsługi NAS-SC500PK Printed in Malaysia 2009 Sony Corporation

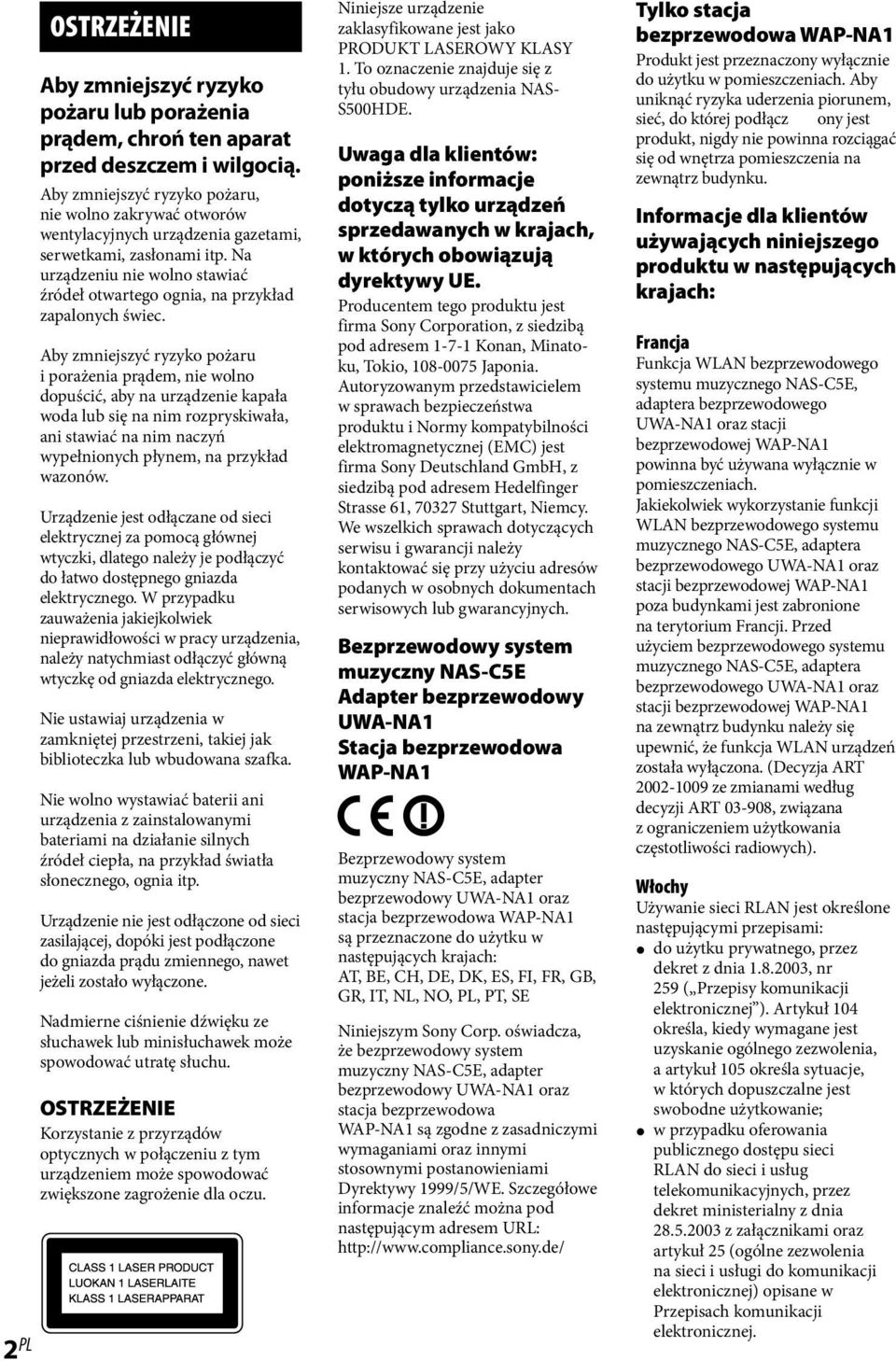

2 PL OSTRZEŻENIE Aby zmniejszyć ryzyko pożaru lub porażenia prądem, chroń ten aparat przed deszczem i wilgocią. Aby zmniejszyć ryzyko pożaru, nie wolno zakrywać otworów wentylacyjnych urządzenia gazetami, serwetkami, zasłonami itp. Na urządzeniu nie wolno stawiać źródeł otwartego ognia, na przykład zapalonych świec. Aby zmniejszyć ryzyko pożaru i porażenia prądem, nie wolno dopuścić, aby na urządzenie kapała woda lub się na nim rozpryskiwała, ani stawiać na nim naczyń wypełnionych płynem, na przykład wazonów. Urządzenie jest odłączane od sieci elektrycznej za pomocą głównej wtyczki, dlatego należy je podłączyć do łatwo dostępnego gniazda elektrycznego. W przypadku zauważenia jakiejkolwiek nieprawidłowości w pracy urządzenia, należy natychmiast odłączyć główną wtyczkę od gniazda elektrycznego. Nie ustawiaj urządzenia w zamkniętej przestrzeni, takiej jak biblioteczka lub wbudowana szafka. Nie wolno wystawiać baterii ani urządzenia z zainstalowanymi bateriami na działanie silnych źródeł ciepła, na przykład światła słonecznego, ognia itp. Urządzenie nie jest odłączone od sieci zasilającej, dopóki jest podłączone do gniazda prądu zmiennego, nawet jeżeli zostało wyłączone. Nadmierne ciśnienie dźwięku ze słuchawek lub minisłuchawek może spowodować utratę słuchu. OSTRZEŻENIE Korzystanie z przyrządów optycznych w połączeniu z tym urządzeniem może spowodować zwiększone zagrożenie dla oczu. Niniejsze urządzenie zaklasyfikowane jest jako PRODUKT LASEROWY KLASY 1. To oznaczenie znajduje się z tyłu obudowy urządzenia NAS- S500HDE. Uwaga dla klientów: poniższe informacje dotyczą tylko urządzeń sprzedawanych w krajach, w których obowiązują dyrektywy UE. Producentem tego produktu jest firma Sony Corporation, z siedzibą pod adresem Konan, Minatoku, Tokio, Japonia. Autoryzowanym przedstawicielem w sprawach bezpieczeństwa produktu i Normy kompatybilności elektromagnetycznej (EMC) jest firma Sony Deutschland GmbH, z siedzibą pod adresem Hedelfinger Strasse 61, Stuttgart, Niemcy. We wszelkich sprawach dotyczących serwisu i gwarancji należy kontaktować się przy użyciu adresów podanych w osobnych dokumentach serwisowych lub gwarancyjnych. Bezprzewodowy system muzyczny NAS-C5E Adapter bezprzewodowy UWA-NA1 Stacja bezprzewodowa WAP-NA1 Bezprzewodowy system muzyczny NAS-C5E, adapter bezprzewodowy UWA-NA1 oraz stacja bezprzewodowa WAP-NA1 są przeznaczone do użytku w następujących krajach: AT, BE, CH, DE, DK, ES, FI, FR, GB, GR, IT, NL, NO, PL, PT, SE Niniejszym Sony Corp. oświadcza, że bezprzewodowy system muzyczny NAS-C5E, adapter bezprzewodowy UWA-NA1 oraz stacja bezprzewodowa WAP-NA1 są zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami Dyrektywy 1999/5/WE. Szczegółowe informacje znaleźć można pod następującym adresem URL: Tylko stacja bezprzewodowa WAP-NA1 Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Aby uniknąć ryzyka uderzenia piorunem, sieć, do której podłącz ony jest produkt, nigdy nie powinna rozciągać się od wnętrza pomieszczenia na zewnątrz budynku. Informacje dla klientów używających niniejszego produktu w następujących krajach: Francja Funkcja WLAN bezprzewodowego systemu muzycznego NAS-C5E, adaptera bezprzewodowego UWA NA1 oraz stacji bezprzewodowej WAP-NA1 powinna być używana wyłącznie w pomieszczeniach. Jakiekolwiek wykorzystanie funkcji WLAN bezprzewodowego systemu muzycznego NAS-C5E, adaptera bezprzewodowego UWA-NA1 oraz stacji bezprzewodowej WAP-NA1 poza budynkami jest zabronione na terytorium Francji. Przed użyciem bezprzewodowego systemu muzycznego NAS-C5E, adaptera bezprzewodowego UWA-NA1 oraz stacji bezprzewodowej WAP-NA1 na zewnątrz budynku należy się upewnić, że funkcja WLAN urządzeń została wyłączona. (Decyzja ART ze zmianami według decyzji ART , związana z ograniczeniem użytkowania częstotliwości radiowych). Włochy Używanie sieci RLAN jest określone następującymi przepisami: do użytku prywatnego, przez dekret z dnia , nr 259 ( Przepisy komunikacji elektronicznej ). Artykuł 104 określa, kiedy wymagane jest uzyskanie ogólnego zezwolenia, a artykuł 105 określa sytuacje, w których dopuszczalne jest swobodne użytkowanie; w przypadku oferowania publicznego dostępu sieci RLAN do sieci i usług telekomunikacyjnych, przez dekret ministerialny z dnia z załącznikami oraz artykuł 25 (ogólne zezwolenia na sieci i usługi do komunikacji elektronicznej) opisane w Przepisach komunikacji elektronicznej.

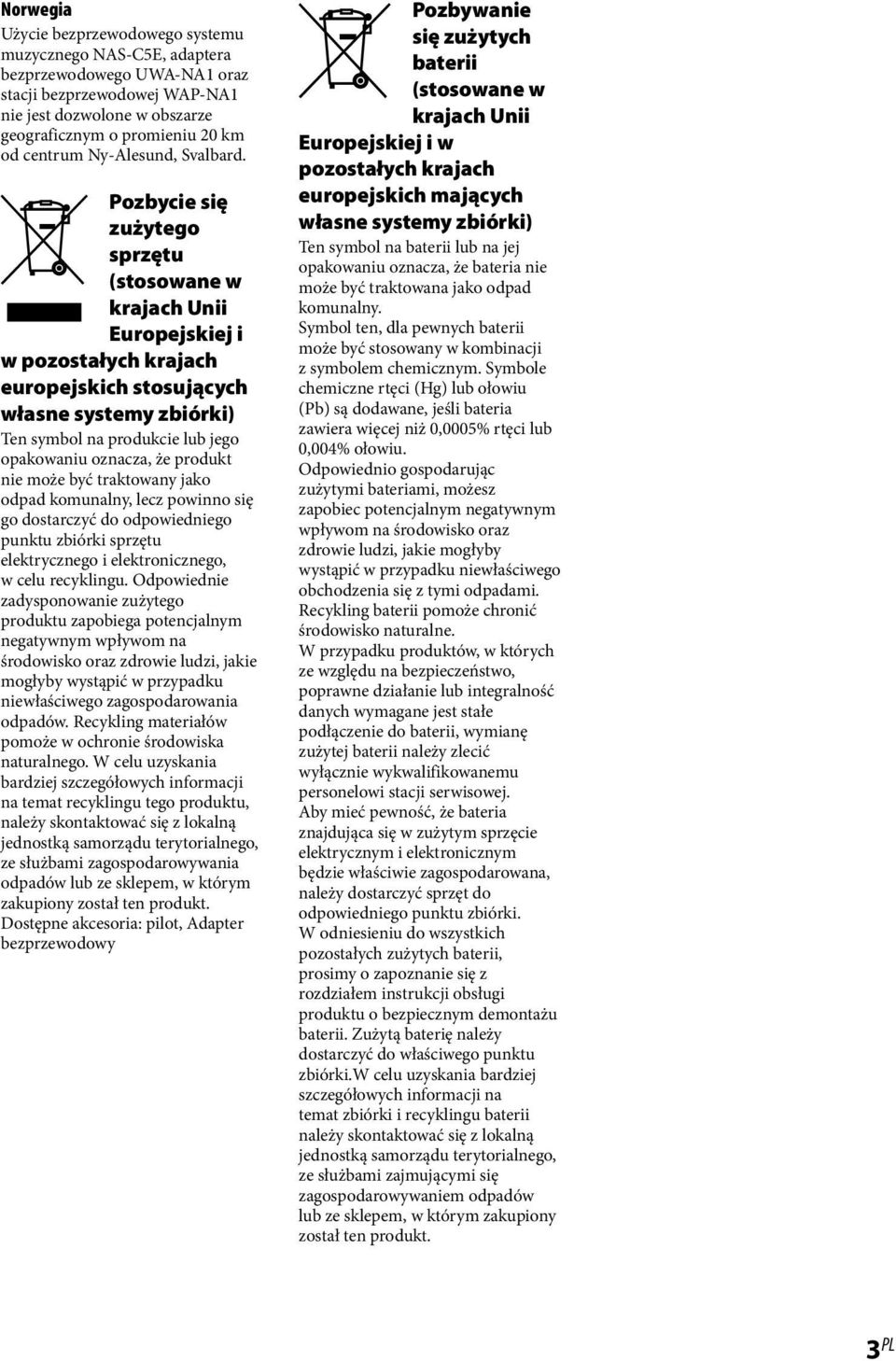

3 Norwegia Użycie bezprzewodowego systemu muzycznego NAS-C5E, adaptera bezprzewodowego UWA-NA1 oraz stacji bezprzewodowej WAP-NA1 nie jest dozwolone w obszarze geograficznym o promieniu 20 km od centrum Ny-Alesund, Svalbard. Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki) Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt. Dostępne akcesoria: pilot, Adapter bezprzewodowy Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki) Ten symbol na baterii lub na jej opakowaniu oznacza, że bateria nie może być traktowana jako odpad komunalny. Symbol ten, dla pewnych baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) są dodawane, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki.w celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt. PL

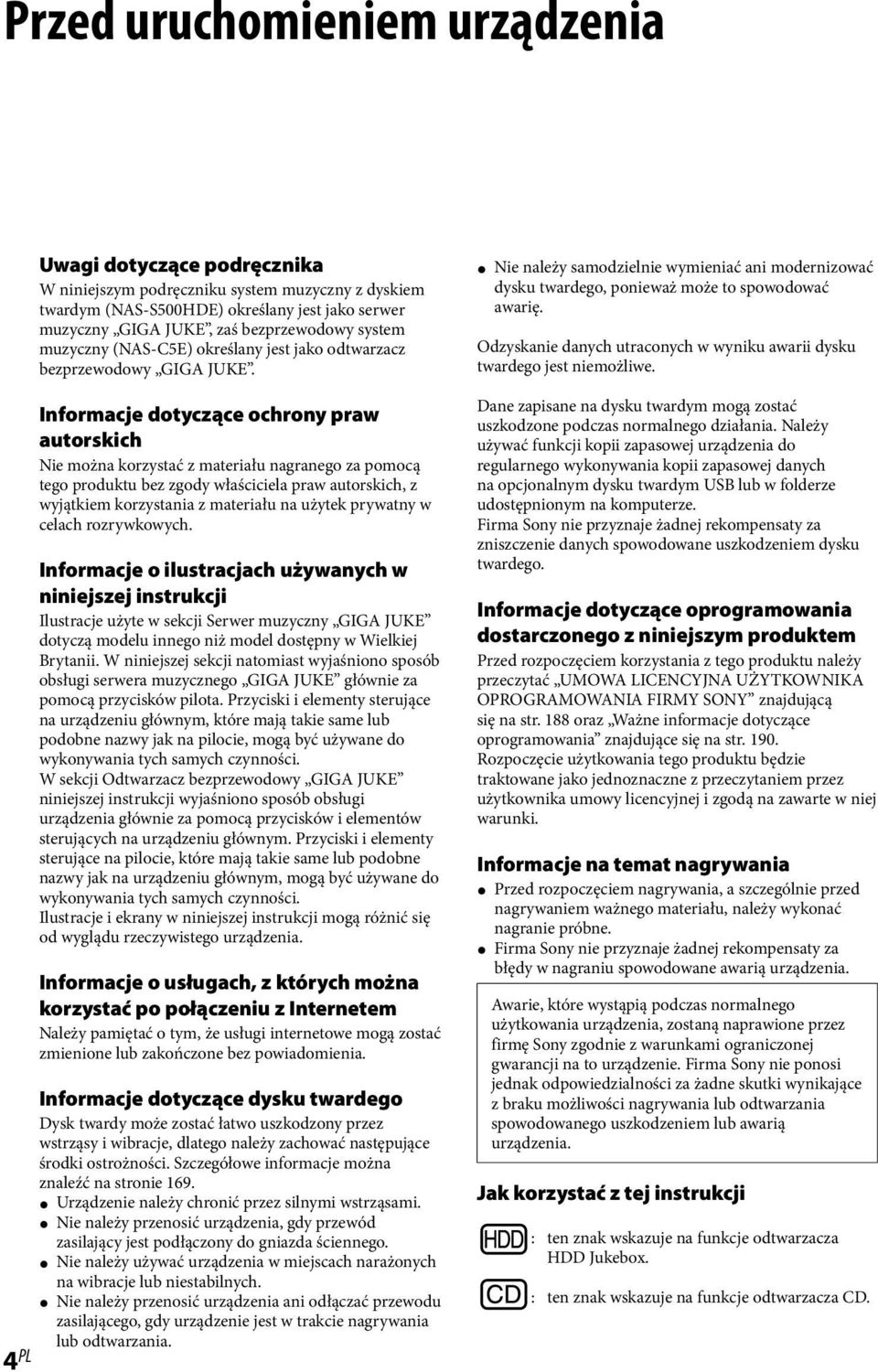

4 Przed uruchomieniem urządzenia Uwagi dotyczące podręcznika W niniejszym podręczniku system muzyczny z dyskiem twardym (NAS-S500HDE) określany jest jako serwer muzyczny GIGA JUKE, zaś bezprzewodowy system muzyczny (NAS-C5E) określany jest jako odtwarzacz bezprzewodowy GIGA JUKE. Informacje dotyczące ochrony praw autorskich Nie można korzystać z materiału nagranego za pomocą tego produktu bez zgody właściciela praw autorskich, z wyjątkiem korzystania z materiału na użytek prywatny w celach rozrywkowych. Informacje o ilustracjach używanych w niniejszej instrukcji Ilustracje użyte w sekcji Serwer muzyczny GIGA JUKE dotyczą modelu innego niż model dostępny w Wielkiej Brytanii. W niniejszej sekcji natomiast wyjaśniono sposób obsługi serwera muzycznego GIGA JUKE głównie za pomocą przycisków pilota. Przyciski i elementy sterujące na urządzeniu głównym, które mają takie same lub podobne nazwy jak na pilocie, mogą być używane do wykonywania tych samych czynności. W sekcji Odtwarzacz bezprzewodowy GIGA JUKE niniejszej instrukcji wyjaśniono sposób obsługi urządzenia głównie za pomocą przycisków i elementów sterujących na urządzeniu głównym. Przyciski i elementy sterujące na pilocie, które mają takie same lub podobne nazwy jak na urządzeniu głównym, mogą być używane do wykonywania tych samych czynności. Ilustracje i ekrany w niniejszej instrukcji mogą różnić się od wyglądu rzeczywistego urządzenia. Informacje o usługach, z których można korzystać po połączeniu z Internetem Należy pamiętać o tym, że usługi internetowe mogą zostać zmienione lub zakończone bez powiadomienia. Informacje dotyczące dysku twardego Dysk twardy może zostać łatwo uszkodzony przez wstrząsy i wibracje, dlatego należy zachować następujące środki ostrożności. Szczegółowe informacje można znaleźć na stronie 169. Urządzenie należy chronić przez silnymi wstrząsami. Nie należy przenosić urządzenia, gdy przewód zasilający jest podłączony do gniazda ściennego. Nie należy używać urządzenia w miejscach narażonych na wibracje lub niestabilnych. Nie należy przenosić urządzenia ani odłączać przewodu zasilającego, gdy urządzenie jest w trakcie nagrywania PL lub odtwarzania. Nie należy samodzielnie wymieniać ani modernizować dysku twardego, ponieważ może to spowodować awarię. Odzyskanie danych utraconych w wyniku awarii dysku twardego jest niemożliwe. Dane zapisane na dysku twardym mogą zostać uszkodzone podczas normalnego działania. Należy używać funkcji kopii zapasowej urządzenia do regularnego wykonywania kopii zapasowej danych na opcjonalnym dysku twardym USB lub w folderze udostępnionym na komputerze. Firma Sony nie przyznaje żadnej rekompensaty za zniszczenie danych spowodowane uszkodzeniem dysku twardego. Informacje dotyczące oprogramowania dostarczonego z niniejszym produktem Przed rozpoczęciem korzystania z tego produktu należy przeczytać UMOWA LICENCYJNA UŻYTKOWNIKA OPROGRAMOWANIA FIRMY SONY znajdującą się na str. 188 oraz Ważne informacje dotyczące oprogramowania znajdujące się na str Rozpoczęcie użytkowania tego produktu będzie traktowane jako jednoznaczne z przeczytaniem przez użytkownika umowy licencyjnej i zgodą na zawarte w niej warunki. Informacje na temat nagrywania Przed rozpoczęciem nagrywania, a szczególnie przed nagrywaniem ważnego materiału, należy wykonać nagranie próbne. Firma Sony nie przyznaje żadnej rekompensaty za błędy w nagraniu spowodowane awarią urządzenia. Awarie, które wystąpią podczas normalnego użytkowania urządzenia, zostaną naprawione przez firmę Sony zgodnie z warunkami ograniczonej gwarancji na to urządzenie. Firma Sony nie ponosi jednak odpowiedzialności za żadne skutki wynikające z braku możliwości nagrywania lub odtwarzania spowodowanego uszkodzeniem lub awarią urządzenia. Jak korzystać z tej instrukcji : ten znak wskazuje na funkcje odtwarzacza HDD Jukebox. : ten znak wskazuje na funkcje odtwarzacza CD.

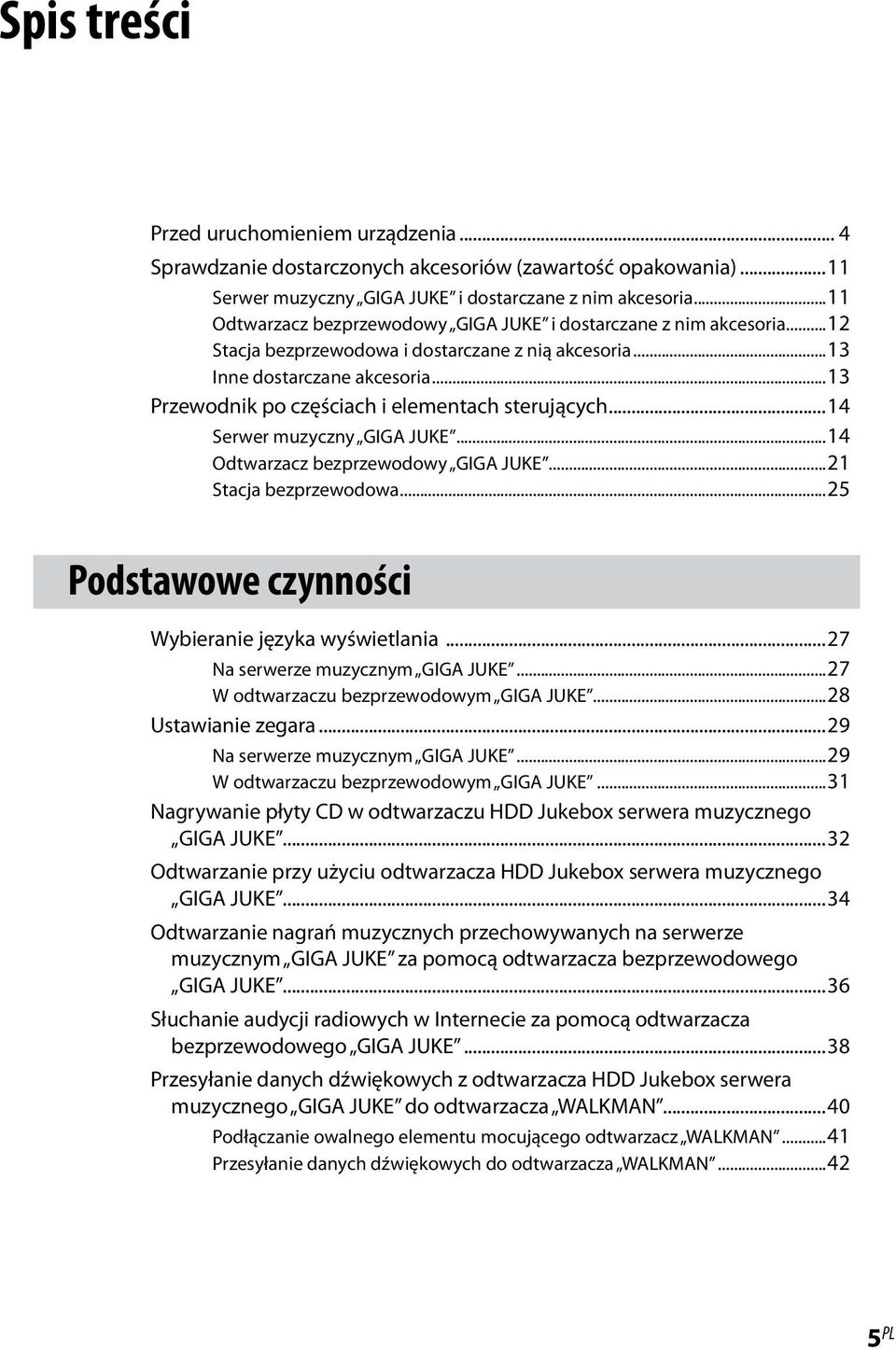

5 Spis treści Przed uruchomieniem urządzenia... 4 Sprawdzanie dostarczonych akcesoriów (zawartość opakowania)...11 Serwer muzyczny GIGA JUKE i dostarczane z nim akcesoria...11 Odtwarzacz bezprzewodowy GIGA JUKE i dostarczane z nim akcesoria...12 Stacja bezprzewodowa i dostarczane z nią akcesoria...13 Inne dostarczane akcesoria...13 Przewodnik po częściach i elementach sterujących...14 Serwer muzyczny GIGA JUKE...14 Odtwarzacz bezprzewodowy GIGA JUKE...21 Stacja bezprzewodowa...25 Podstawowe czynności Wybieranie języka wyświetlania...27 Na serwerze muzycznym GIGA JUKE...27 W odtwarzaczu bezprzewodowym GIGA JUKE...28 Ustawianie zegara...29 Na serwerze muzycznym GIGA JUKE...29 W odtwarzaczu bezprzewodowym GIGA JUKE...31 Nagrywanie płyty CD w odtwarzaczu HDD Jukebox serwera muzycznego GIGA JUKE...32 Odtwarzanie przy użyciu odtwarzacza HDD Jukebox serwera muzycznego GIGA JUKE...34 Odtwarzanie nagrań muzycznych przechowywanych na serwerze muzycznym GIGA JUKE za pomocą odtwarzacza bezprzewodowego GIGA JUKE...36 Słuchanie audycji radiowych w Internecie za pomocą odtwarzacza bezprzewodowego GIGA JUKE...38 Przesyłanie danych dźwiękowych z odtwarzacza HDD Jukebox serwera muzycznego GIGA JUKE do odtwarzacza WALKMAN...40 Podłączanie owalnego elementu mocującego odtwarzacz WALKMAN...41 Przesyłanie danych dźwiękowych do odtwarzacza WALKMAN PL

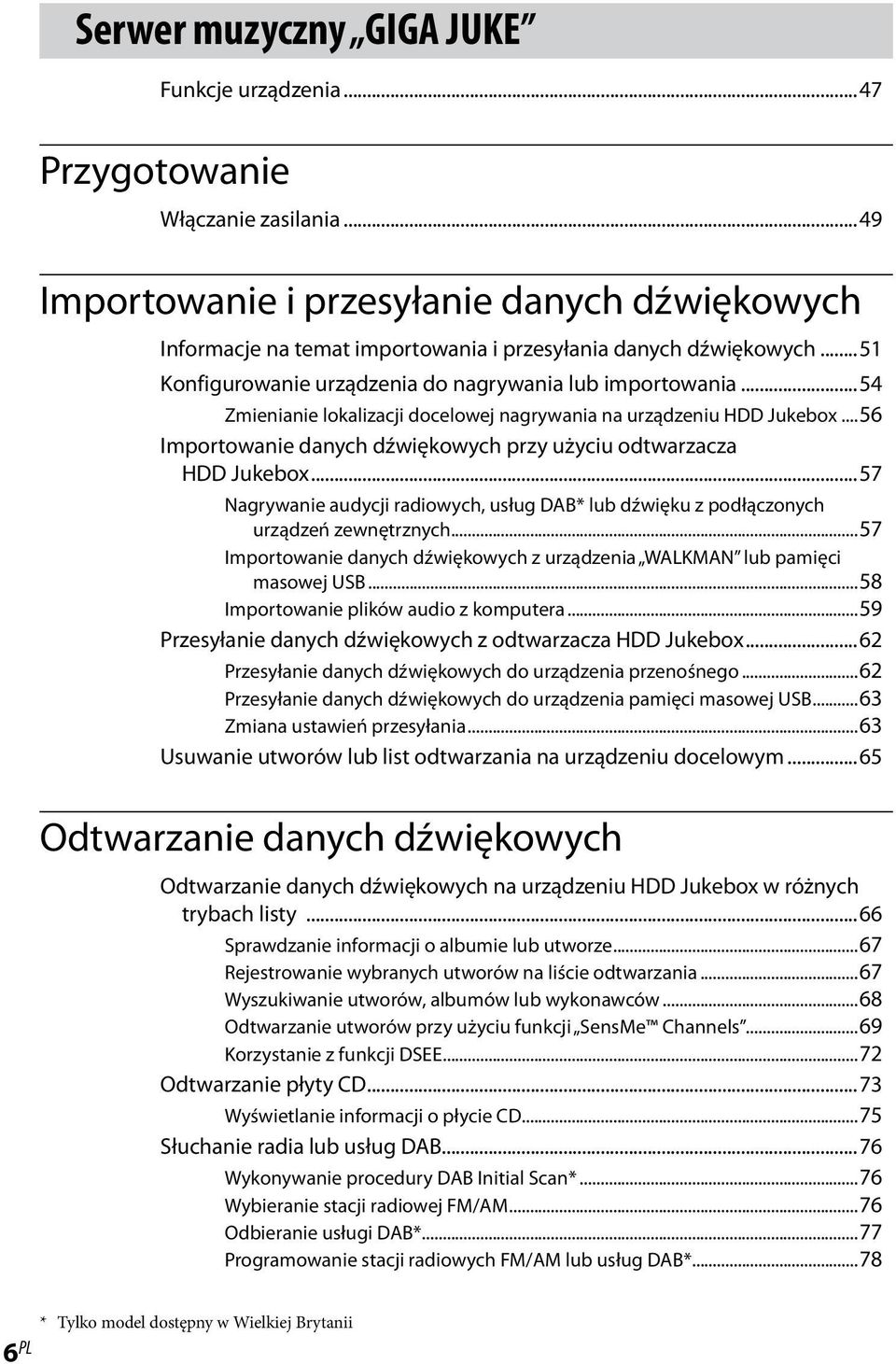

6 Serwer muzyczny GIGA JUKE Funkcje urządzenia...47 Przygotowanie Włączanie zasilania...49 Importowanie i przesyłanie danych dźwiękowych Informacje na temat importowania i przesyłania danych dźwiękowych...51 Konfigurowanie urządzenia do nagrywania lub importowania...54 Zmienianie lokalizacji docelowej nagrywania na urządzeniu HDD Jukebox...56 Importowanie danych dźwiękowych przy użyciu odtwarzacza HDD Jukebox...57 Nagrywanie audycji radiowych, usług DAB* lub dźwięku z podłączonych urządzeń zewnętrznych...57 Importowanie danych dźwiękowych z urządzenia WALKMAN lub pamięci masowej USB...58 Importowanie plików audio z komputera...59 Przesyłanie danych dźwiękowych z odtwarzacza HDD Jukebox...62 Przesyłanie danych dźwiękowych do urządzenia przenośnego...62 Przesyłanie danych dźwiękowych do urządzenia pamięci masowej USB...63 Zmiana ustawień przesyłania...63 Usuwanie utworów lub list odtwarzania na urządzeniu docelowym...65 Odtwarzanie danych dźwiękowych Odtwarzanie danych dźwiękowych na urządzeniu HDD Jukebox w różnych trybach listy...66 Sprawdzanie informacji o albumie lub utworze...67 Rejestrowanie wybranych utworów na liście odtwarzania...67 Wyszukiwanie utworów, albumów lub wykonawców...68 Odtwarzanie utworów przy użyciu funkcji SensMe Channels...69 Korzystanie z funkcji DSEE...72 Odtwarzanie płyty CD...73 Wyświetlanie informacji o płycie CD...75 Słuchanie radia lub usług DAB...76 Wykonywanie procedury DAB Initial Scan*...76 Wybieranie stacji radiowej FM/AM...76 Odbieranie usługi DAB*...77 Programowanie stacji radiowych FM/AM lub usług DAB*...78 * Tylko model dostępny w Wielkiej Brytanii PL

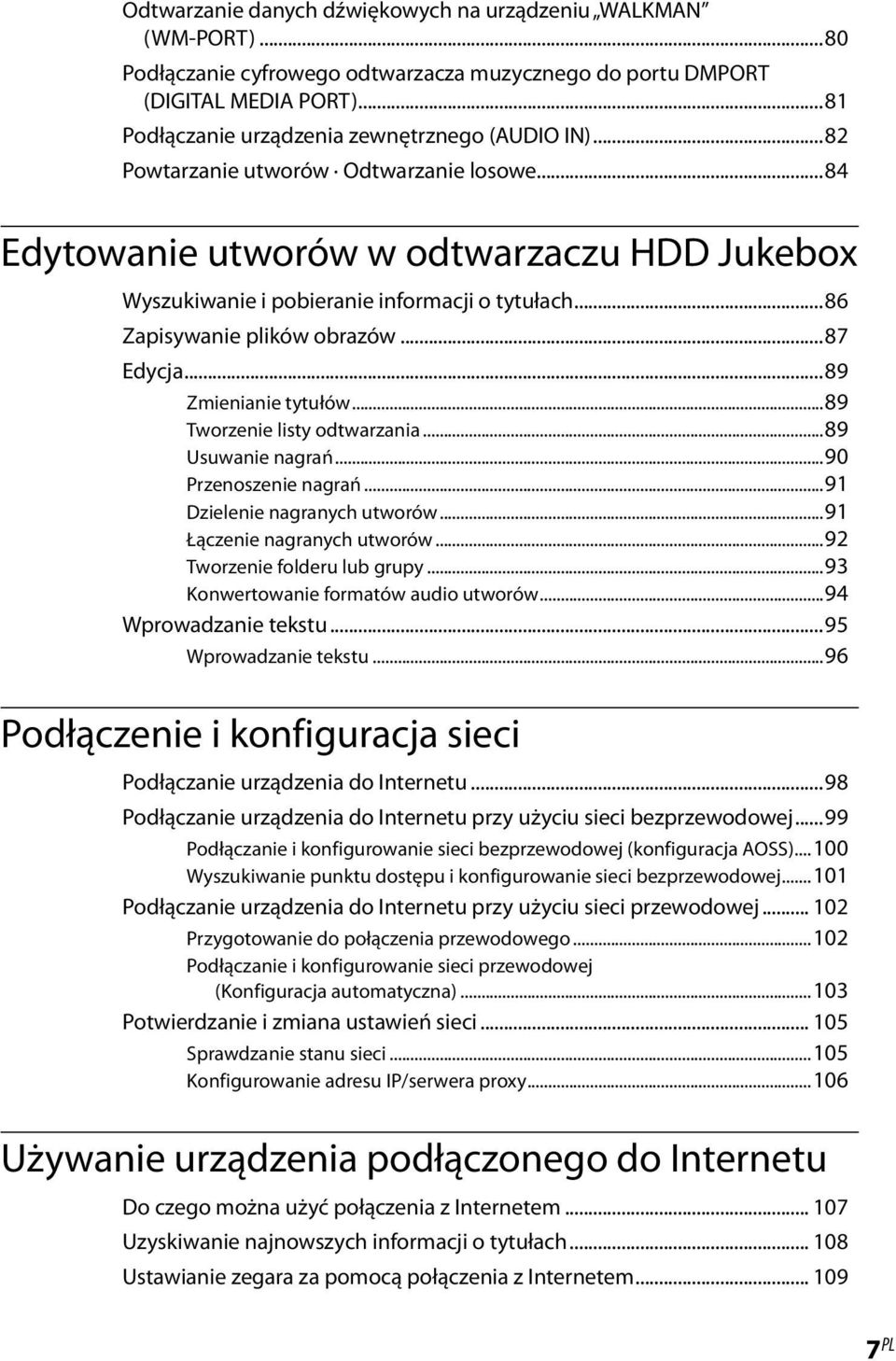

7 Odtwarzanie danych dźwiękowych na urządzeniu WALKMAN (WM-PORT)...80 Podłączanie cyfrowego odtwarzacza muzycznego do portu DMPORT (DIGITAL MEDIA PORT)...81 Podłączanie urządzenia zewnętrznego (AUDIO IN)...82 Powtarzanie utworów Odtwarzanie losowe...84 Edytowanie utworów w odtwarzaczu HDD Jukebox Wyszukiwanie i pobieranie informacji o tytułach...86 Zapisywanie plików obrazów...87 Edycja...89 Zmienianie tytułów...89 Tworzenie listy odtwarzania...89 Usuwanie nagrań...90 Przenoszenie nagrań...91 Dzielenie nagranych utworów...91 Łączenie nagranych utworów...92 Tworzenie folderu lub grupy...93 Konwertowanie formatów audio utworów...94 Wprowadzanie tekstu...95 Wprowadzanie tekstu...96 Podłączenie i konfiguracja sieci Podłączanie urządzenia do Internetu...98 Podłączanie urządzenia do Internetu przy użyciu sieci bezprzewodowej...99 Podłączanie i konfigurowanie sieci bezprzewodowej (konfiguracja AOSS) Wyszukiwanie punktu dostępu i konfigurowanie sieci bezprzewodowej Podłączanie urządzenia do Internetu przy użyciu sieci przewodowej Przygotowanie do połączenia przewodowego Podłączanie i konfigurowanie sieci przewodowej (Konfiguracja automatyczna) Potwierdzanie i zmiana ustawień sieci Sprawdzanie stanu sieci Konfigurowanie adresu IP/serwera proxy Używanie urządzenia podłączonego do Internetu Do czego można użyć połączenia z Internetem Uzyskiwanie najnowszych informacji o tytułach Ustawianie zegara za pomocą połączenia z Internetem PL

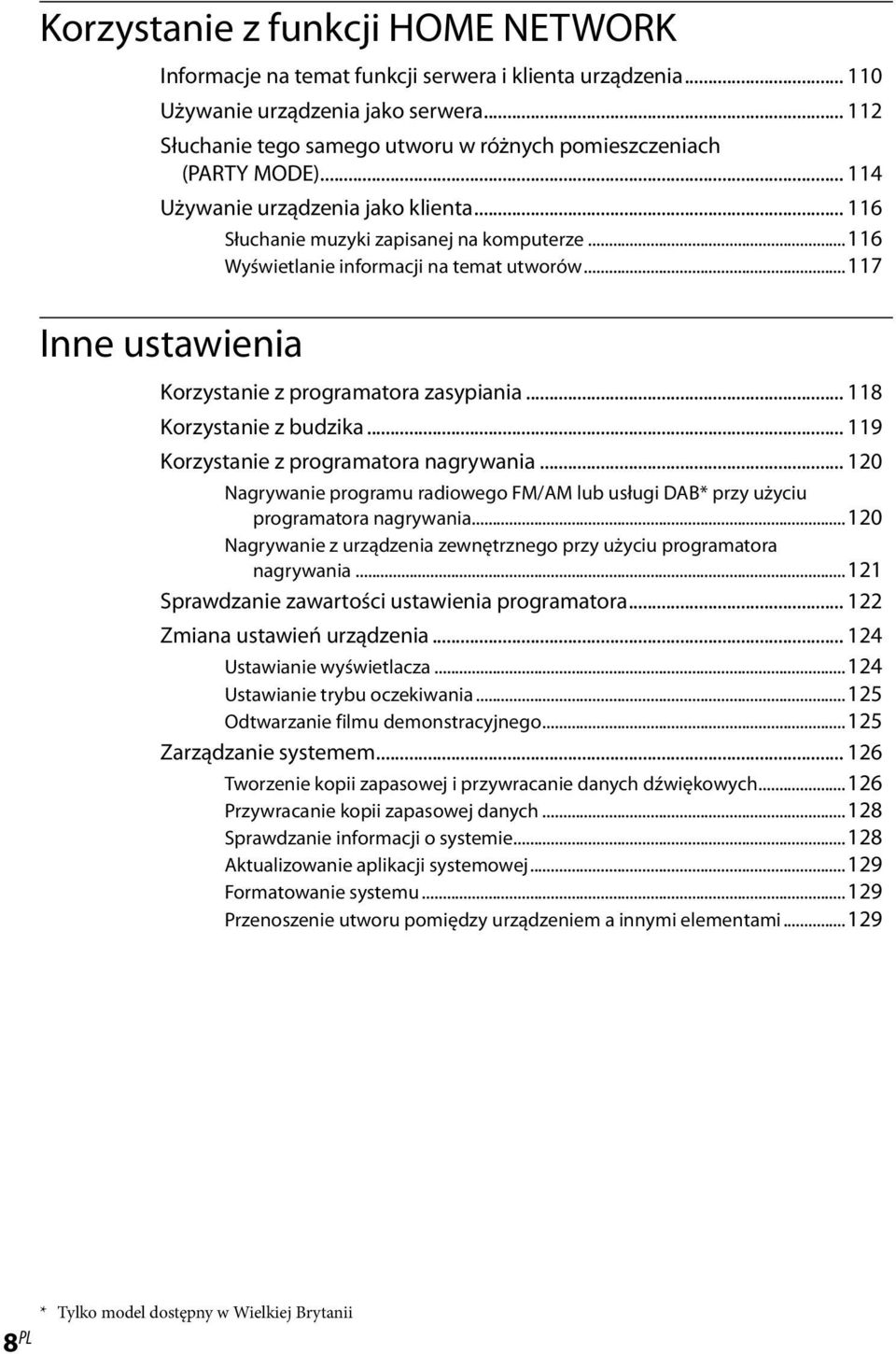

8 Korzystanie z funkcji HOME NETWORK Informacje na temat funkcji serwera i klienta urządzenia Używanie urządzenia jako serwera Słuchanie tego samego utworu w różnych pomieszczeniach (PARTY MODE) Używanie urządzenia jako klienta Słuchanie muzyki zapisanej na komputerze Wyświetlanie informacji na temat utworów Inne ustawienia Korzystanie z programatora zasypiania Korzystanie z budzika Korzystanie z programatora nagrywania Nagrywanie programu radiowego FM/AM lub usługi DAB* przy użyciu programatora nagrywania Nagrywanie z urządzenia zewnętrznego przy użyciu programatora nagrywania Sprawdzanie zawartości ustawienia programatora Zmiana ustawień urządzenia Ustawianie wyświetlacza Ustawianie trybu oczekiwania Odtwarzanie filmu demonstracyjnego Zarządzanie systemem Tworzenie kopii zapasowej i przywracanie danych dźwiękowych Przywracanie kopii zapasowej danych Sprawdzanie informacji o systemie Aktualizowanie aplikacji systemowej Formatowanie systemu Przenoszenie utworu pomiędzy urządzeniem a innymi elementami * Tylko model dostępny w Wielkiej Brytanii 8 PL

9 Odtwarzacz bezprzewodowy GIGA JUKE Funkcje urządzenia Przygotowanie urządzenia Włączanie zasilania Podłączenie i konfiguracja sieci Informacje na temat połączeń sieciowych Konfigurowanie połączenia z siecią przy użyciu połączenia AOSS Ręczne konfigurowanie sieci Ręczna konfiguracja serwera proxy Obsługa Słuchanie danych dźwiękowych z serwera muzycznego GIGA JUKE Słuchanie tego samego utworu jednocześnie w różnych pomieszczeniach (PARTY MODE) Odtwarzanie utworów przy użyciu funkcji SensMe Channels Odtwarzanie danych dźwiękowych z komputera Powtarzanie utworów Odtwarzanie losowe Słuchanie z podłączonego urządzenia zewnętrznego Ustawienia jakości dźwięku Wybieranie stylu dźwięku (Preset EQ) Generowanie bardziej dynamicznego dźwięku (Dynamic Sound Generator X-tra) Korzystanie z programatora Korzystanie z programatora zasypiania Korzystanie z programatora włączania Zmienianie ustawień Rozwiązywanie problemów Rozwiązywanie problemów Rozwiązywanie problemów Serwer muzyczny GIGA JUKE Odtwarzacz bezprzewodowy GIGA JUKE PL

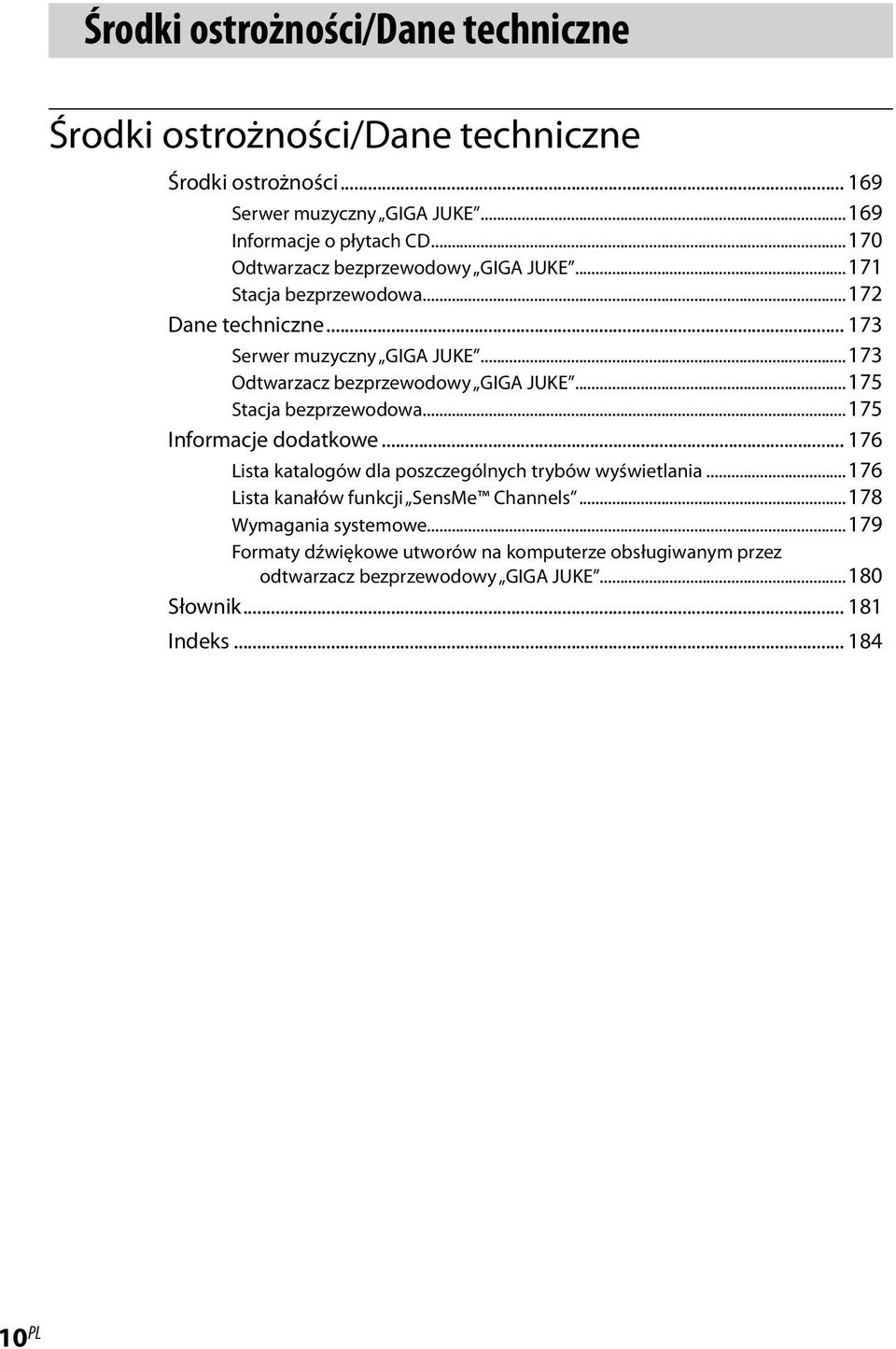

10 Środki ostrożności/dane techniczne Środki ostrożności/dane techniczne Środki ostrożności Serwer muzyczny GIGA JUKE Informacje o płytach CD Odtwarzacz bezprzewodowy GIGA JUKE Stacja bezprzewodowa Dane techniczne Serwer muzyczny GIGA JUKE Odtwarzacz bezprzewodowy GIGA JUKE Stacja bezprzewodowa Informacje dodatkowe Lista katalogów dla poszczególnych trybów wyświetlania Lista kanałów funkcji SensMe Channels Wymagania systemowe Formaty dźwiękowe utworów na komputerze obsługiwanym przez odtwarzacz bezprzewodowy GIGA JUKE Słownik Indeks PL

11 Sprawdzanie dostarczonych akcesoriów (zawartość opakowania) W przypadku stwierdzenia braku lub uszkodzenia jakichkolwiek akcesoriów należy skontaktować się z najbliższym przedstawicielem firmy Sony. Serwer muzyczny GIGA JUKE i dostarczane z nim akcesoria Serwer muzyczny GIGA JUKE NAS- S500HDE (1) Jak odłączyć przewody głośnikowe od złączy głośnikowych Aby użyć innego zestawu przewodów głośnikowych, można usunąć aktualnie podłączone przewody ze złączy głośnikowych. Wskazówki Można używać dostępnych na rynku przewodów głośnikowych o średnicy AWG #18 - AWG #24. Przed podłączeniem nowego przewodu głośnikowego usuń 10 mm izolacji i skręć odkryte przewody. Naciśnij przycisk na złączu głośnikowym zgodnie z kierunkiem strzałki i wyjmij przewód głośnikowy. Adapter bezprzewodowy UWA-NA1 (1) Podkładki (8) Przedłużacz adaptera bezprzewodowego (1) lub Antena ramowa AM (1) Przewody głośnikowe (2) 11 PL

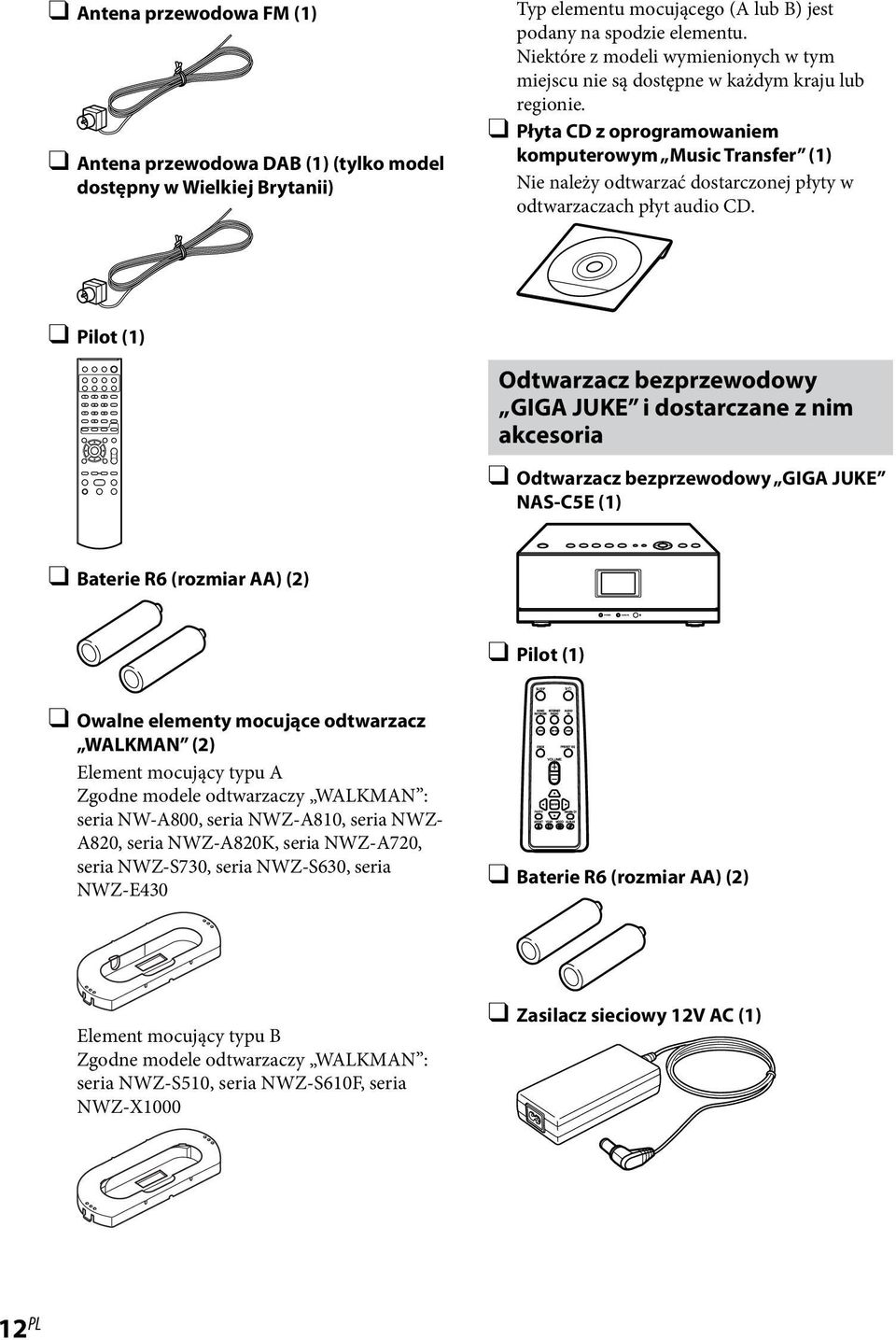

12 Antena przewodowa FM (1) Antena przewodowa DAB (1) (tylko model dostępny w Wielkiej Brytanii) Typ elementu mocującego (A lub B) jest podany na spodzie elementu. Niektóre z modeli wymienionych w tym miejscu nie są dostępne w każdym kraju lub regionie. Płyta CD z oprogramowaniem komputerowym Music Transfer (1) Nie należy odtwarzać dostarczonej płyty w odtwarzaczach płyt audio CD. Pilot (1) Odtwarzacz bezprzewodowy GIGA JUKE i dostarczane z nim akcesoria Odtwarzacz bezprzewodowy GIGA JUKE NAS-C5E (1) Baterie R6 (rozmiar AA) (2) Pilot (1) Owalne elementy mocujące odtwarzacz WALKMAN (2) Element mocujący typu A Zgodne modele odtwarzaczy WALKMAN : seria NW-A800, seria NWZ-A810, seria NWZ- A820, seria NWZ-A820K, seria NWZ-A720, seria NWZ-S730, seria NWZ-S630, seria NWZ-E430 Baterie R6 (rozmiar AA) (2) Element mocujący typu B Zgodne modele odtwarzaczy WALKMAN : seria NWZ-S510, seria NWZ-S610F, seria NWZ-X1000 Zasilacz sieciowy 12V AC (1) 12 PL

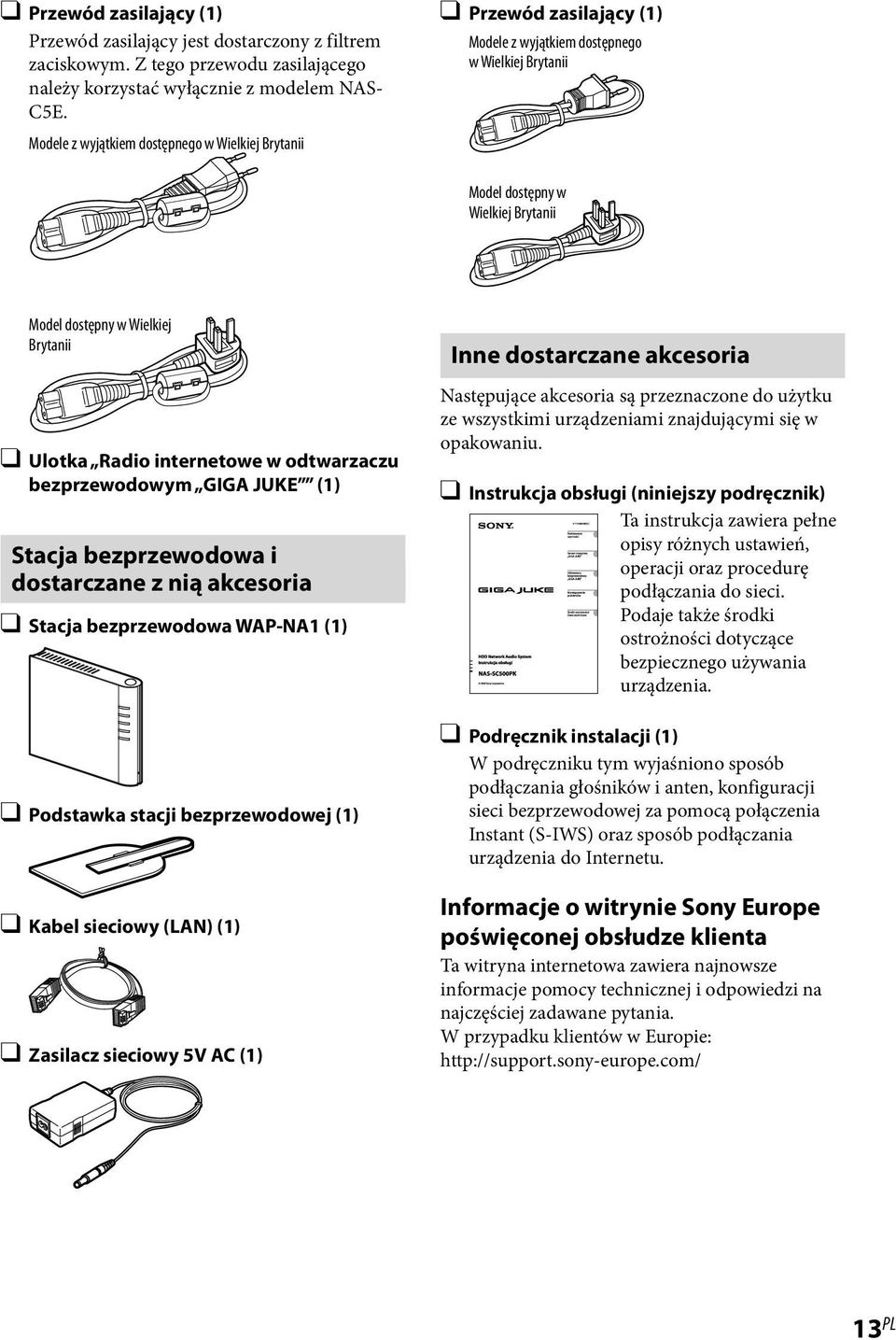

13 Przewód zasilający (1) Przewód zasilający jest dostarczony z filtrem zaciskowym. Z tego przewodu zasilającego należy korzystać wyłącznie z modelem NAS- C5E. Modele z wyjątkiem dostępnego w Wielkiej Brytanii Przewód zasilający (1) Modele z wyjątkiem dostępnego w Wielkiej Brytanii Model dostępny w Wielkiej Brytanii Model dostępny w Wielkiej Brytanii Ulotka Radio internetowe w odtwarzaczu bezprzewodowym GIGA JUKE (1) Stacja bezprzewodowa i dostarczane z nią akcesoria Stacja bezprzewodowa WAP-NA1 (1) Podstawka stacji bezprzewodowej (1) Kabel sieciowy (LAN) (1) Zasilacz sieciowy 5V AC (1) Inne dostarczane akcesoria Następujące akcesoria są przeznaczone do użytku ze wszystkimi urządzeniami znajdującymi się w opakowaniu. Instrukcja obsługi (niniejszy podręcznik) Ta instrukcja zawiera pełne opisy różnych ustawień, operacji oraz procedurę podłączania do sieci. Podaje także środki ostrożności dotyczące bezpiecznego używania urządzenia. Podręcznik instalacji (1) W podręczniku tym wyjaśniono sposób podłączania głośników i anten, konfiguracji sieci bezprzewodowej za pomocą połączenia Instant (S-IWS) oraz sposób podłączania urządzenia do Internetu. Informacje o witrynie Sony Europe poświęconej obsłudze klienta Ta witryna internetowa zawiera najnowsze informacje pomocy technicznej i odpowiedzi na najczęściej zadawane pytania. W przypadku klientów w Europie: 13 PL

14 Przewodnik po częściach i elementach sterujących Serwer muzyczny GIGA JUKE Pilot 14 PL Model dostępny w Wielkiej Brytanii* Wszystkie modele z wyjątkiem dostępnego w Wielkiej Brytanii * Przyciski wyboru funkcji w modelu dostępnym w Wielkiej Brytanii oraz w modelach dostępnych w innych krajach działają w sposób identyczny, z wyjątkiem przycisku DAB obecnego tylko w modelu dostępnym w Wielkiej Brytanii. Przyciski SLEEP i TIMER Przycisk SLEEP Służy do wprowadzania i potwierdzania ustawień programatora zasypiania (strona 118). Przycisk TIMER Służy do ustawiania programatora (strony od 119 do 123). Przycisk DIMMER Służy do ustawiania jasności wyświetlacza i podświetlenia panelu. Przycisk (zasilanie) Służy do włączania i wyłączania zasilania. Po wyłączeniu zasilania urządzenie rozpoczyna automatycznie analizowanie danych muzycznych (strona 72). W tym czasie podświetlany panel wolno miga. Aby anulować analizę i natychmiast wyłączyć zasilanie, naciśnij przycisk. Przyciski wyboru funkcji* Służą do bezpośredniego wybierania funkcji. W trybie oczekiwania przyciski te jednocześnie powodują włączenie urządzenia i rozpoczęcie odtwarzania. Przycisk HDD (strona 34) Przycisk CD (strona 73) Przycisk FM/AM (strona 76) Przycisk AUDIO IN (strona 83) (modele z wyjątkiem dostępnego w Wielkiej Brytanii) Przycisk WM-PORT (strona 80) Przycisk DMPORT (strona 81) Przycisk DAB (strona 76) (tylko model dostępny w Wielkiej Brytanii) Przyciski HDD REC Służą do nagrywania na odtwarzaczu HDD Jukebox. Przycisk HDD REC (rozpoczęcie nagrywania) (strony 33, 57) Przycisk HDD REC (wstrzymanie nagrywania) (strony 33, 57)

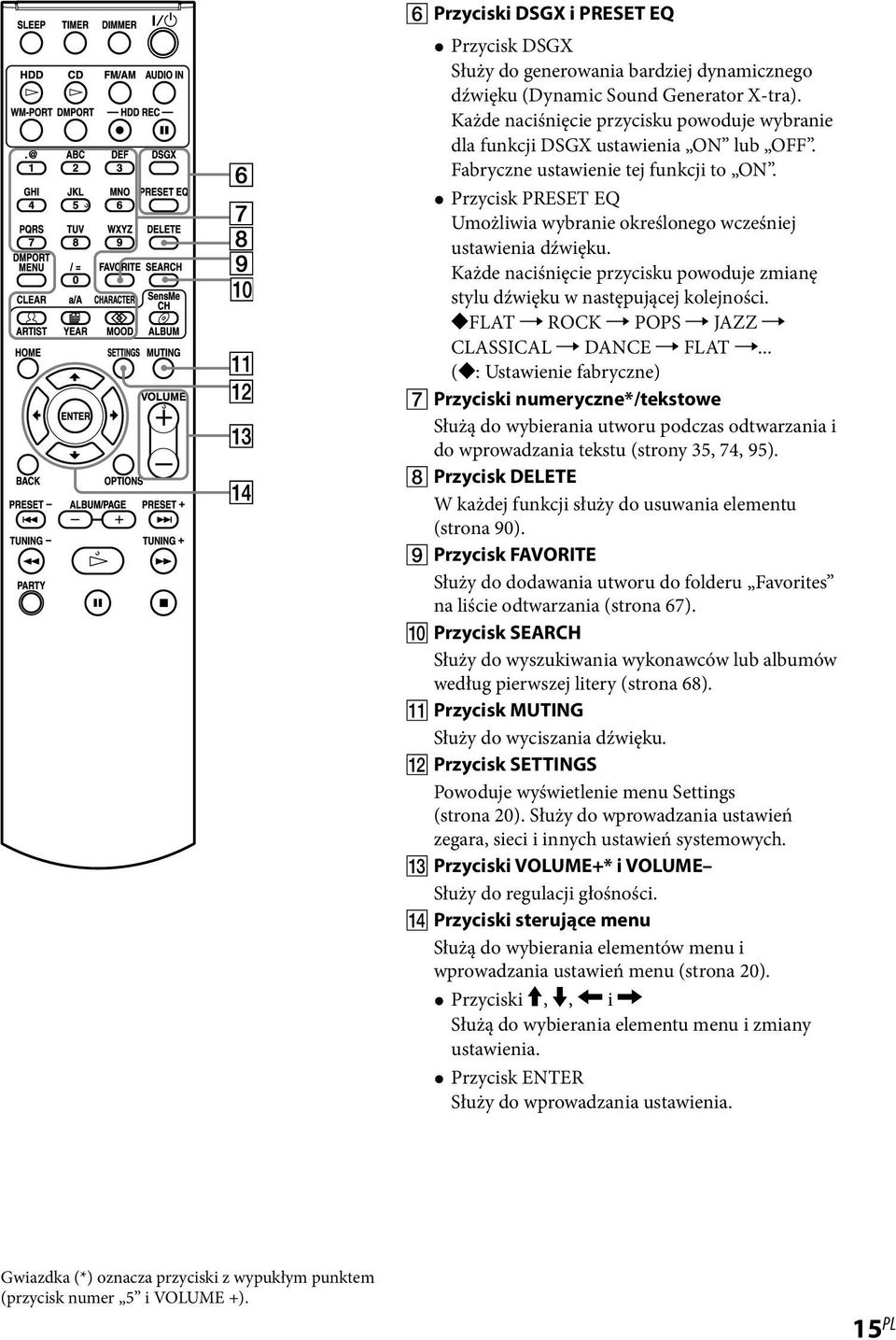

15 Przyciski DSGX i PRESET EQ Przycisk DSGX Służy do generowania bardziej dynamicznego dźwięku (Dynamic Sound Generator X-tra). Każde naciśnięcie przycisku powoduje wybranie dla funkcji DSGX ustawienia ON lub OFF. Fabryczne ustawienie tej funkcji to ON. Przycisk PRESET EQ Umożliwia wybranie określonego wcześniej ustawienia dźwięku. Każde naciśnięcie przycisku powoduje zmianę stylu dźwięku w następującej kolejności. FLAT ROCK POPS JAZZ CLASSICAL DANCE FLAT... ( : Ustawienie fabryczne) Przyciski numeryczne*/tekstowe Służą do wybierania utworu podczas odtwarzania i do wprowadzania tekstu (strony 35, 74, 95). Przycisk DELETE W każdej funkcji służy do usuwania elementu (strona 90). Przycisk FAVORITE Służy do dodawania utworu do folderu Favorites na liście odtwarzania (strona 67). Przycisk SEARCH Służy do wyszukiwania wykonawców lub albumów według pierwszej litery (strona 68). Przycisk MUTING Służy do wyciszania dźwięku. Przycisk SETTINGS Powoduje wyświetlenie menu Settings (strona 20). Służy do wprowadzania ustawień zegara, sieci i innych ustawień systemowych. Przyciski VOLUME+* i VOLUME Służy do regulacji głośności. Przyciski sterujące menu Służą do wybierania elementów menu i wprowadzania ustawień menu (strona 20). Przyciski,, i Służą do wybierania elementu menu i zmiany ustawienia. Przycisk ENTER Służy do wprowadzania ustawienia. Gwiazdka (*) oznacza przyciski z wypukłym punktem (przycisk numer 5 i VOLUME +). 15 PL

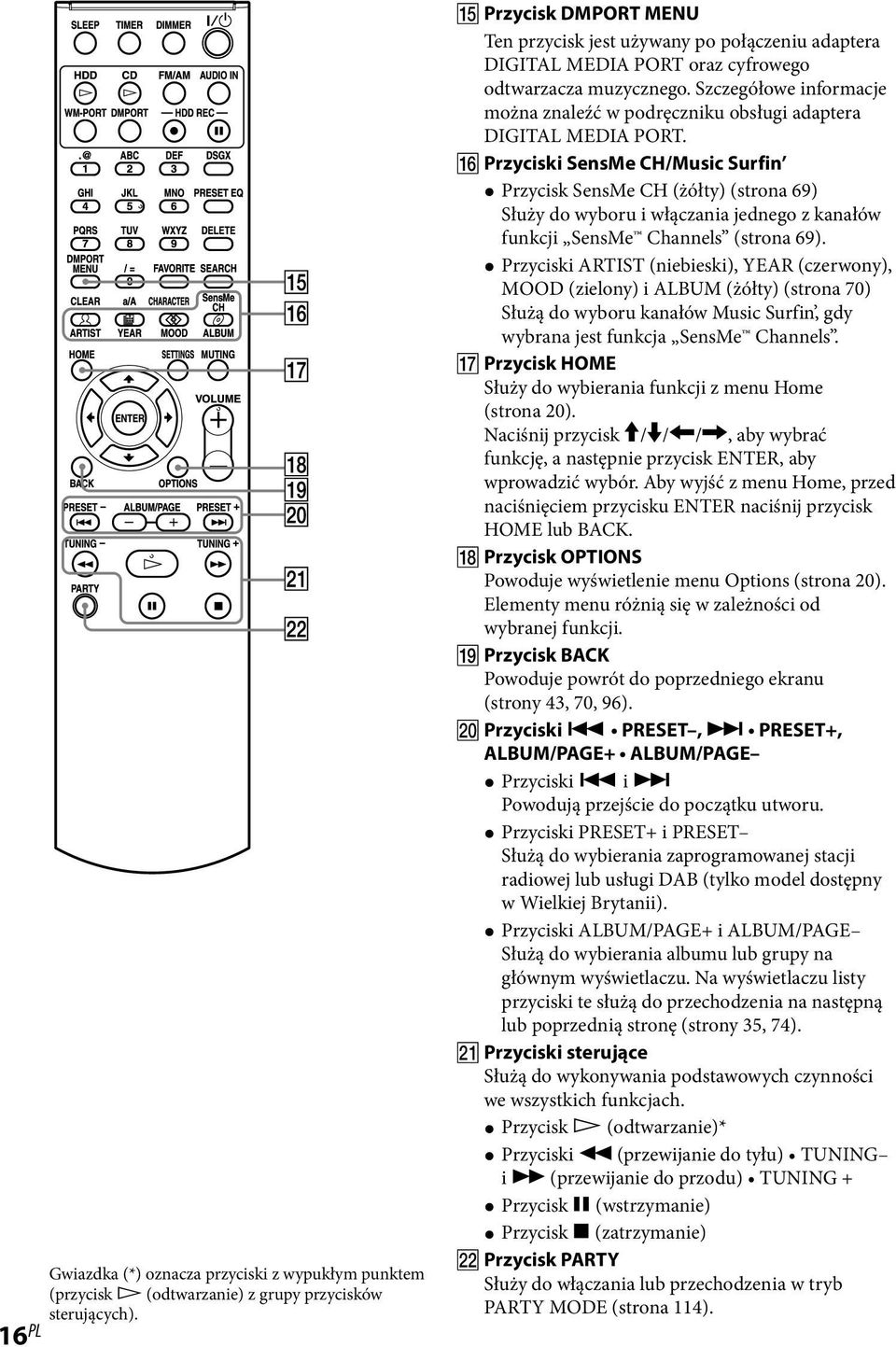

16 Gwiazdka (*) oznacza przyciski z wypukłym punktem (przycisk (odtwarzanie) z grupy przycisków 16 PL sterujących). Przycisk DMPORT MENU Ten przycisk jest używany po połączeniu adaptera DIGITAL MEDIA PORT oraz cyfrowego odtwarzacza muzycznego. Szczegółowe informacje można znaleźć w podręczniku obsługi adaptera DIGITAL MEDIA PORT. Przyciski SensMe CH/Music Surfin Przycisk SensMe CH (żółty) (strona 69) Służy do wyboru i włączania jednego z kanałów funkcji SensMe Channels (strona 69). Przyciski ARTIST (niebieski), YEAR (czerwony), MOOD (zielony) i ALBUM (żółty) (strona 70) Służą do wyboru kanałów Music Surfin, gdy wybrana jest funkcja SensMe Channels. Przycisk HOME Służy do wybierania funkcji z menu Home (strona 20). Naciśnij przycisk / / /, aby wybrać funkcję, a następnie przycisk ENTER, aby wprowadzić wybór. Aby wyjść z menu Home, przed naciśnięciem przycisku ENTER naciśnij przycisk HOME lub BACK. Przycisk OPTIONS Powoduje wyświetlenie menu Options (strona 20). Elementy menu różnią się w zależności od wybranej funkcji. Przycisk BACK Powoduje powrót do poprzedniego ekranu (strony 43, 70, 96). Przyciski PRESET, PRESET+, ALBUM/PAGE+ ALBUM/PAGE Przyciski i Powodują przejście do początku utworu. Przyciski PRESET+ i PRESET Służą do wybierania zaprogramowanej stacji radiowej lub usługi DAB (tylko model dostępny w Wielkiej Brytanii). Przyciski ALBUM/PAGE+ i ALBUM/PAGE Służą do wybierania albumu lub grupy na głównym wyświetlaczu. Na wyświetlaczu listy przyciski te służą do przechodzenia na następną lub poprzednią stronę (strony 35, 74). Przyciski sterujące Służą do wykonywania podstawowych czynności we wszystkich funkcjach. Przycisk (odtwarzanie)* Przyciski (przewijanie do tyłu) TUNING i (przewijanie do przodu) TUNING + Przycisk (wstrzymanie) Przycisk (zatrzymanie) Przycisk PARTY Służy do włączania lub przechodzenia w tryb PARTY MODE (strona 114).

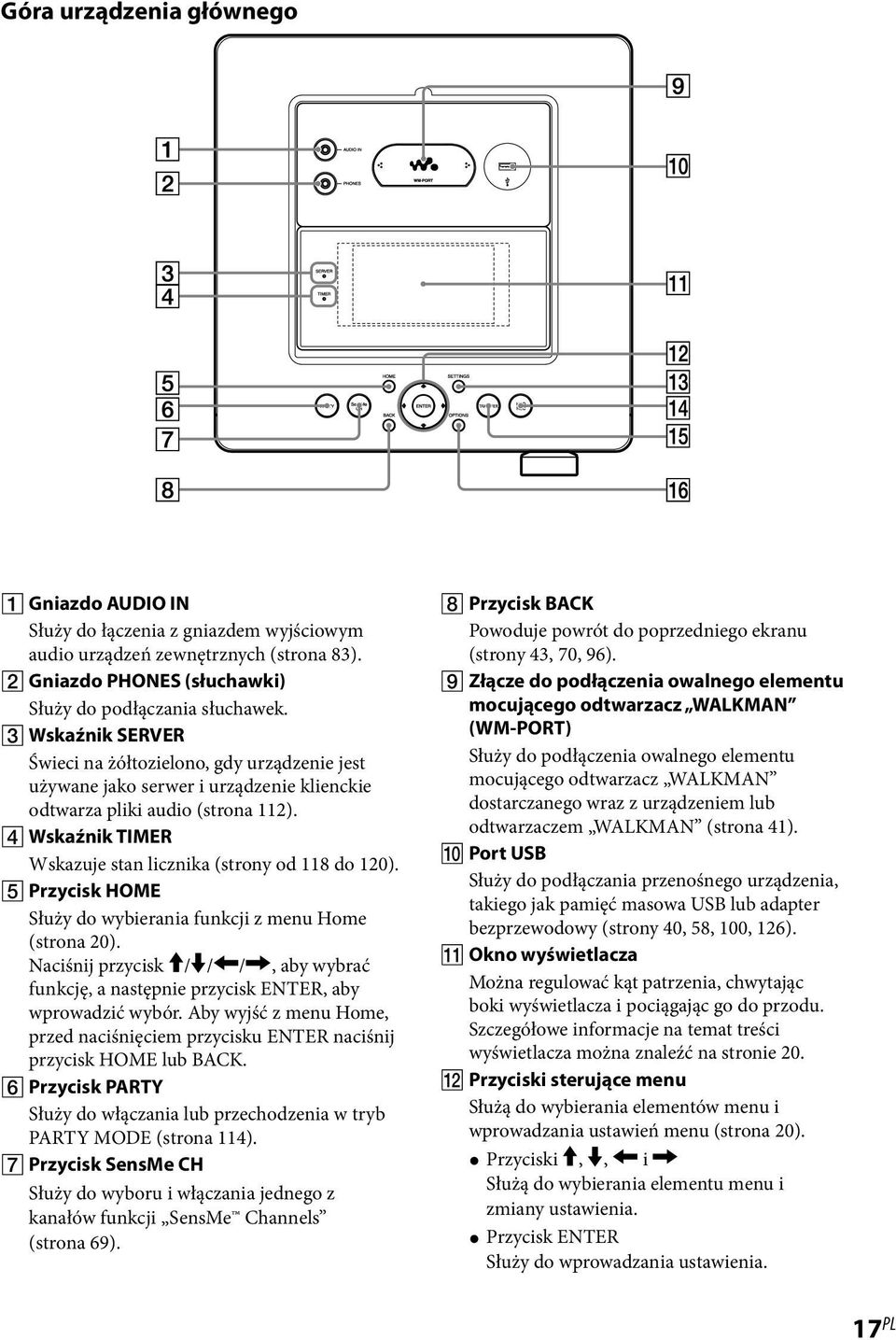

17 Góra urządzenia głównego Gniazdo AUDIO IN Służy do łączenia z gniazdem wyjściowym audio urządzeń zewnętrznych (strona 83). Gniazdo PHONES (słuchawki) Służy do podłączania słuchawek. Wskaźnik SERVER Świeci na żółtozielono, gdy urządzenie jest używane jako serwer i urządzenie klienckie odtwarza pliki audio (strona 112). Wskaźnik TIMER Wskazuje stan licznika (strony od 118 do 120). Przycisk HOME Służy do wybierania funkcji z menu Home (strona 20). Naciśnij przycisk / / /, aby wybrać funkcję, a następnie przycisk ENTER, aby wprowadzić wybór. Aby wyjść z menu Home, przed naciśnięciem przycisku ENTER naciśnij przycisk HOME lub BACK. Przycisk PARTY Służy do włączania lub przechodzenia w tryb PARTY MODE (strona 114). Przycisk SensMe CH Służy do wyboru i włączania jednego z kanałów funkcji SensMe Channels (strona 69). Przycisk BACK Powoduje powrót do poprzedniego ekranu (strony 43, 70, 96). Złącze do podłączenia owalnego elementu mocującego odtwarzacz WALKMAN (WM-PORT) Służy do podłączenia owalnego elementu mocującego odtwarzacz WALKMAN dostarczanego wraz z urządzeniem lub odtwarzaczem WALKMAN (strona 41). Port USB Służy do podłączania przenośnego urządzenia, takiego jak pamięć masowa USB lub adapter bezprzewodowy (strony 40, 58, 100, 126). Okno wyświetlacza Można regulować kąt patrzenia, chwytając boki wyświetlacza i pociągając go do przodu. Szczegółowe informacje na temat treści wyświetlacza można znaleźć na stronie 20. Przyciski sterujące menu Służą do wybierania elementów menu i wprowadzania ustawień menu (strona 20). Przyciski,, i Służą do wybierania elementu menu i zmiany ustawienia. Przycisk ENTER Służy do wprowadzania ustawienia. 17 PL

18 Przycisk SETTINGS Powoduje wyświetlenie menu Settings (strona 20). Służy do wprowadzania ustawień zegara, sieci i innych ustawień systemowych. Przycisk HDD REC Służy do nagrywania na odtwarzaczu HDD Jukebox (strony 33, 57). Przycisk TRANSFER Służy do przesyłania utworów do urządzenia WALKMAN lub do innego przenośnego urządzenia audio (strony 42, 62). Przycisk OPTIONS Powoduje wyświetlenie menu Options (strona 20). Elementy menu różnią się w zależności od wybranej funkcji. Przód urządzenia głównego Model brytyjski Przycisk (zasilanie) i wskaźnik zasilania/oczekiwania Przycisk (zasilanie) Służy do włączania i wyłączania zasilania (strona 49). Wskaźnik zasilania/oczekiwania Kolor określa stan zasilania urządzenia (strona 50). Zielony: Urządzenie jest włączone. Czerwony: Urządzenie jest w trybie standard (power save) (strona 125). Pomarańczowy: Urządzenie działa w trybie Quick start-up (strona 125) lub analizuje pliki muzyczne (strona 72). Przyciski wyboru funkcji Służą do bezpośredniego wybierania funkcji. W trybie oczekiwania przyciski te jednocześnie powodują włączenie urządzenia i rozpoczęcie odtwarzania. Przycisk HDD (strona 34) Przycisk CD (strona 73) Przycisk FM/AM (strona 76) (modele z wyjątkiem dostępnego w Wielkiej Brytanii) Przycisk DAB (strona 76) (tylko model 18 PL dostępny w Wielkiej Brytanii) Przycisk (zatrzymanie) Służy do zatrzymywania działania w każdej funkcji. Przycisk Umożliwia otwieranie i zamykanie szuflady (strony 32, 73). Podświetlenie panelu Świeci się, jeśli zasilanie jest włączone. Miga powoli podczas analizowania przez urządzenie danych muzycznych nagranych na odtwarzaczu HDD Jukebox (strony 50, 72). Pokrętło VOLUME Służy do regulacji głośności. Czujnik zdalnego sterowania Szuflada Umożliwia wkładanie płyty CD (strony 32, 73).

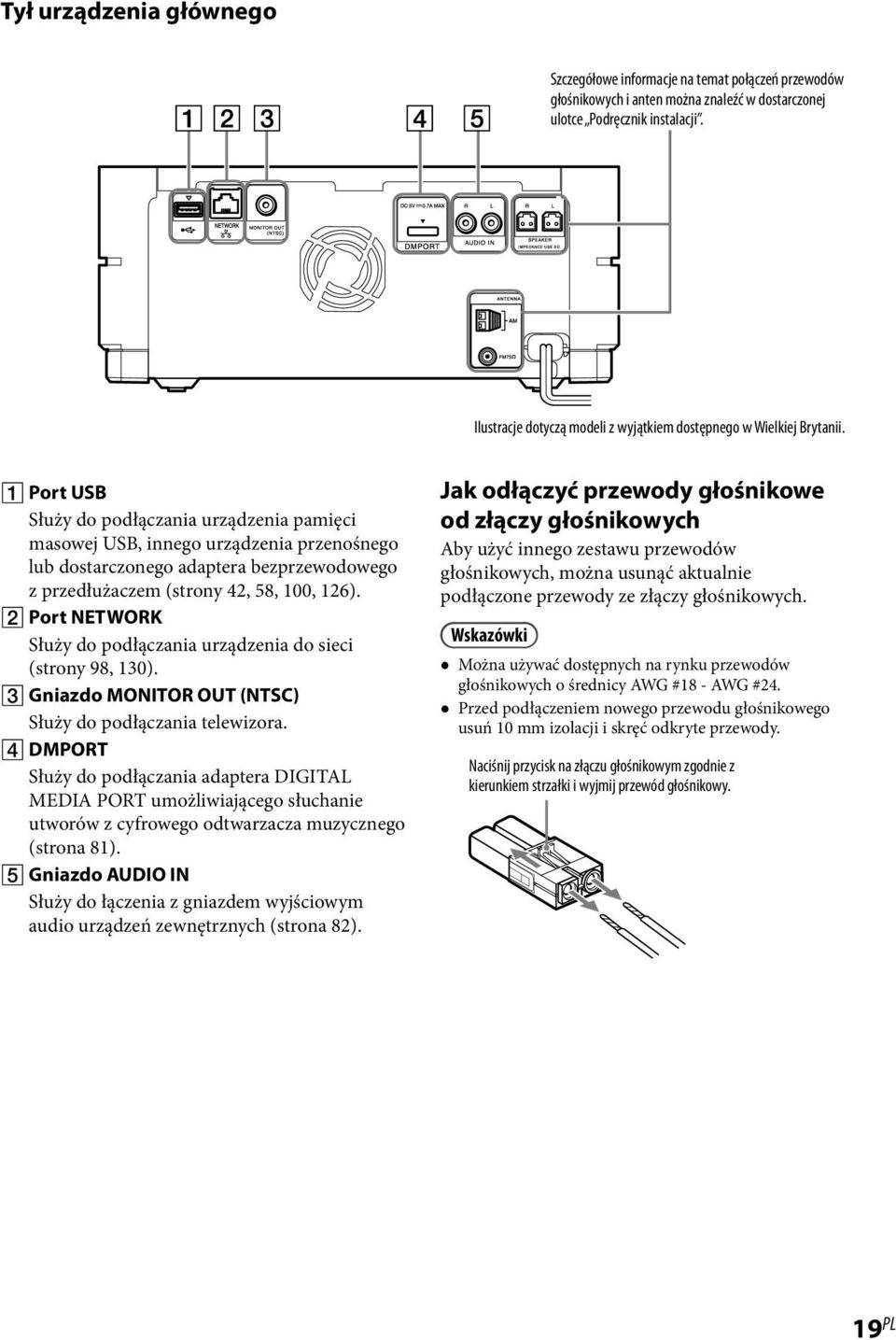

19 Tył urządzenia głównego Szczegółowe informacje na temat połączeń przewodów głośnikowych i anten można znaleźć w dostarczonej ulotce Podręcznik instalacji. Ilustracje dotyczą modeli z wyjątkiem dostępnego w Wielkiej Brytanii. Port USB Służy do podłączania urządzenia pamięci masowej USB, innego urządzenia przenośnego lub dostarczonego adaptera bezprzewodowego z przedłużaczem (strony 42, 58, 100, 126). Port NETWORK Służy do podłączania urządzenia do sieci (strony 98, 130). Gniazdo MONITOR OUT (NTSC) Służy do podłączania telewizora. DMPORT Służy do podłączania adaptera DIGITAL MEDIA PORT umożliwiającego słuchanie utworów z cyfrowego odtwarzacza muzycznego (strona 81). Gniazdo AUDIO IN Służy do łączenia z gniazdem wyjściowym audio urządzeń zewnętrznych (strona 82). Jak odłączyć przewody głośnikowe od złączy głośnikowych Aby użyć innego zestawu przewodów głośnikowych, można usunąć aktualnie podłączone przewody ze złączy głośnikowych. Wskazówki Można używać dostępnych na rynku przewodów głośnikowych o średnicy AWG #18 - AWG #24. Przed podłączeniem nowego przewodu głośnikowego usuń 10 mm izolacji i skręć odkryte przewody. Naciśnij przycisk na złączu głośnikowym zgodnie z kierunkiem strzałki i wyjmij przewód głośnikowy. 19 PL

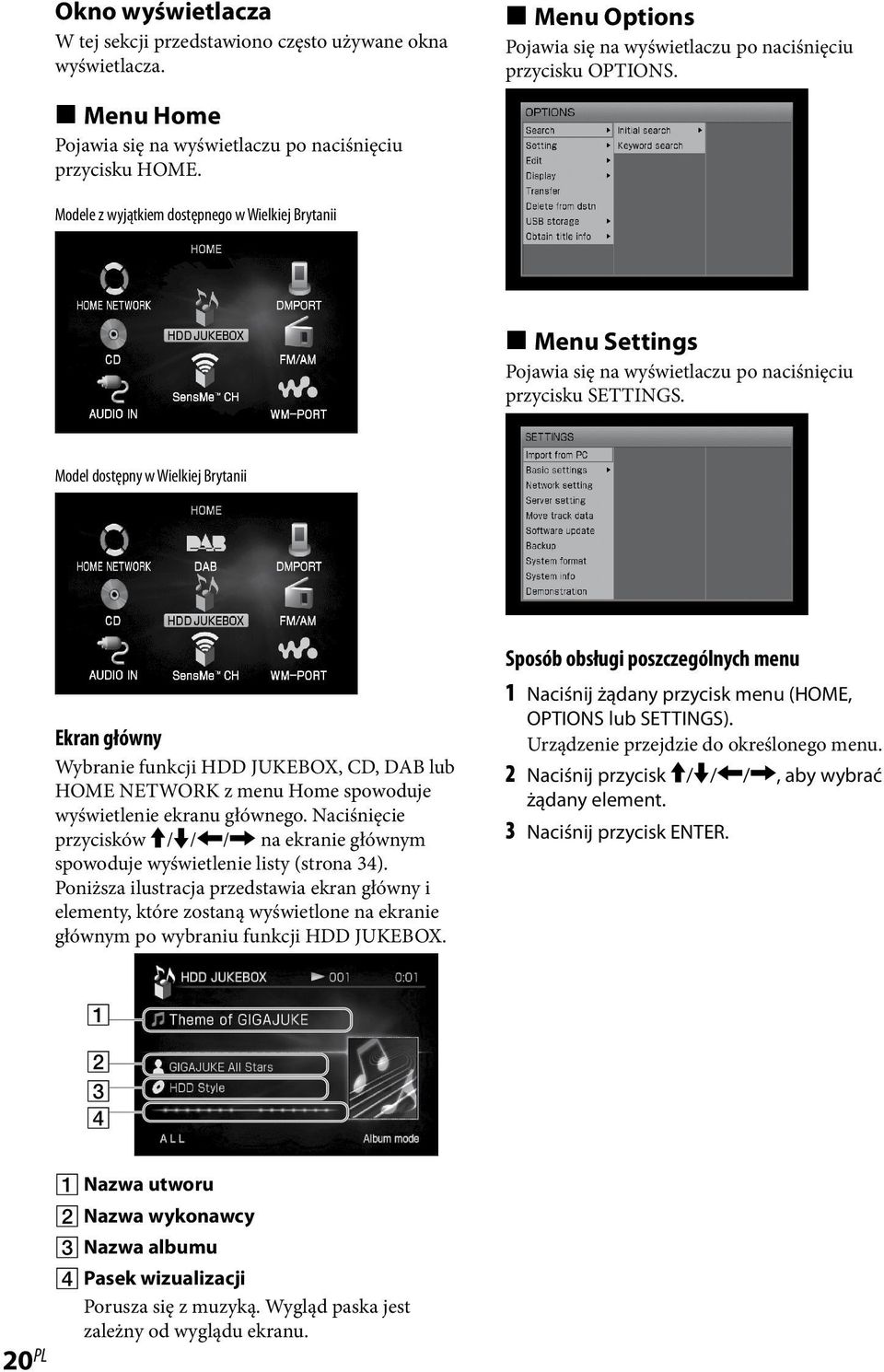

20 Okno wyświetlacza W tej sekcji przedstawiono często używane okna wyświetlacza. Menu Options Pojawia się na wyświetlaczu po naciśnięciu przycisku OPTIONS. Menu Home Pojawia się na wyświetlaczu po naciśnięciu przycisku HOME. Modele z wyjątkiem dostępnego w Wielkiej Brytanii Menu Settings Pojawia się na wyświetlaczu po naciśnięciu przycisku SETTINGS. Model dostępny w Wielkiej Brytanii Ekran główny Wybranie funkcji HDD JUKEBOX, CD, DAB lub HOME NETWORK z menu Home spowoduje wyświetlenie ekranu głównego. Naciśnięcie przycisków / / / na ekranie głównym spowoduje wyświetlenie listy (strona 34). Poniższa ilustracja przedstawia ekran główny i elementy, które zostaną wyświetlone na ekranie głównym po wybraniu funkcji HDD JUKEBOX. Sposób obsługi poszczególnych menu 1 Naciśnij żądany przycisk menu (HOME, OPTIONS lub SETTINGS). Urządzenie przejdzie do określonego menu. 2 Naciśnij przycisk / / /, aby wybrać żądany element. 3 Naciśnij przycisk ENTER. 20 PL Nazwa utworu Nazwa wykonawcy Nazwa albumu Pasek wizualizacji Porusza się z muzyką. Wygląd paska jest zależny od wyglądu ekranu.

21 Odtwarzacz bezprzewodowy GIGA JUKE Urządzenie główne * Na przycisku VOL + znajduje się wypukły punkt. Przycisk (zasilanie) i wskaźnik zasilania/oczekiwania Przycisk (zasilanie) Służy do włączania i wyłączania zasilania (strona 134). Wskaźnik zasilania/oczekiwania Kolor określa stan zasilania urządzenia (strona 134). Przycisk PARTY, wskaźnik PARTY Przycisk PARTY Służy do włączania lub wyłączania trybu PARTY MODE (strona 139). Wskaźnik PARTY Świeci bursztynowo po włączeniu trybu PARTY MODE (strona 139). Przycisk SensMe CH Służy do wyboru i włączania jednego z kanałów funkcji SensMe Channels na serwerze muzycznym GIGA JUKE (strona 141). Przycisk HOME NETWORK Służy do włączania funkcji HOME NETWORK i odtwarzania danych dźwiękowych na serwerze muzycznym GIGA JUKE lub cyfrowym serwerze multimedialnym kompatybilnym ze standardem DLNA (strony 36, 142). Przycisk INTERNET RADIO Służy do wybierania funkcji Internet Radio (strona 38). Przycisk AUDIO IN Służy do wybierania funkcji Audio In i odtwarzania danych dźwiękowych z zewnętrznego urządzenia podłączonego do gniazda AUDIO IN w urządzeniu. Dźwięk jest odtwarzany przy użyciu głośników urządzenia (strona 145). Przycisk Służy do rozpoczynania lub wstrzymywania odtwarzania. Przycisk SETTINGS Powoduje wyświetlenie menu Settings (strona 23). Przyciski sterujące menu Służą do wybierania elementów menu i wprowadzania ustawień menu (strona 23). Przyciski,, i Służą do wybierania elementu menu i zmiany ustawienia. Przycisk ENTER Służy do wprowadzania ustawienia. Przyciski VOL +* i Służy do regulacji głośności. Okno wyświetlacza (strona 22) Gniazdo PHONES Służy do podłączania opcjonalnych słuchawek. Gniazdo AUDIO IN Służy do łączenia z gniazdem wyjściowym audio opcjonalnych przenośnych urządzeń zewnętrznych (strona 145). Czujnik zdalnego sterowania Gniazdo DC IN 12V Służy do podłączania dostarczonego zasilacza prądu zmiennego (strona 134). Złącze obsługi i serwisu Używane podczas serwisowania i konserwacji urządzenia. 21 PL

22 Okno wyświetlacza Elementy wyświetlane w oknie wyświetlacza zależą od używanej funkcji. Ekran ogólny Pasek postępu Czas odtwarzania Numer bieżącego utworu/łączna liczba utworów Tryb powtarzania (strona 144) Tryb odtwarzania losowego (strona 144) Widok PARTY MODE Funkcja Programator zasypiania (strona 147) Programator włączania (strona 147) Wskaźnik siły sygnału bezprzewodowej sieci LAN Ikona anteny oznaczająca siłę sygnału bezprzewodowej sieci LAN. Większa liczba segmentów oznacza silniejszy sygnał. Ta ikona miga podczas odbierania i odtwarzania danych z serwera, jak przedstawiono na powyższej ilustracji. Ekran dla poszczególnych funkcji Funkcja HOME NETWORK Widok upływu czasu (domyślny) Nazwa utworu Nazwa wykonawcy Nazwa albumu Stan odtwarzania Czas odtwarzania Widok SensMe Channels Nazwa utworu Nazwa wykonawcy Nazwa albumu Stan odtwarzania Nazwa kanału Nazwa utworu Nazwa wykonawcy/albumu Nazwy wykonawcy lub albumu są wyświetlane alternatywnie. Stan odtwarzania Kanały Music Surfin Czas odtwarzania 22 PL

23 Funkcja Internet Radio Funkcja Audio In Widok Live365 Ekran Settings Nazwa stacji radiowej Nazwa gatunku Szybkość transmisji Stan odtwarzania Czas odtwarzania Numer bieżącej stacji radiowej/łączna liczba stacji radiowych Widok SHOUTcast Sposób obsługi menu Settings 1 Naciśnij przycisk SETTINGS. 2 Naciśnij przycisk /, aby wybrać element. 3 Naciśnij przycisk ENTER. Nazwa stacji radiowej Nazwa wykonawcy i nazwa utworu Stan odtwarzania Czas odtwarzania Numer bieżącej stacji radiowej/łączna liczba stacji radiowych wybranego gatunku 23 PL

24 Pilot * Na przycisku VOLUME + znajduje się wypukły punkt. Przycisk SLEEP Służy do wprowadzania i potwierdzania ustawień programatora zasypiania (strona 147). Przycisk INTERNET RADIO Służy do wybierania funkcji Internet Radio (strona 38). Przycisk HOME NETWORK Służy do włączania funkcji HOME NETWORK i odtwarzania danych dźwiękowych na serwerze muzycznym GIGA JUKE lub cyfrowym serwerze multimedialnym kompatybilnym ze standardem DLNA (strony 36, 142). Przycisk / Służy do znajdowania początku aktualnie odtwarzanego utworu, następnego utworu lub poprzedniego utworu. Przytrzymaj, aby szybko przewinąć do przodu lub do tyłu aktualnie odtwarzany utwór. Podczas korzystania z funkcji Internet Radio: Naciśnij, aby przejść do następnej lub poprzedniej stacji radiowej (tylko wtedy, gdy wybrana jest stacja radiowa Live365) (strona 39). Przycisk DSGX USłuży do generowania bardziej dynamicznego dźwięku (strona 146). Każde naciśnięcie przycisku powoduje wybranie dla funkcji DSGX (Dynamic Sound Generator X- tra) ustawienia On lub Off. Fabryczne ustawienie tej funkcji to On. Przyciski VOLUME+* i VOLUME Służy do regulacji głośności. Przyciski sterujące menu Służą do wybierania elementów menu i wprowadzania ustawień menu (strona 23). Przyciski,, i Służą do wybierania elementu menu i zmiany ustawienia. Przycisk ENTER Służy do wprowadzania ustawienia. Przycisk PARTY Służy do włączania lub wyłączania trybu PARTY MODE (strona 139). Przyciski Music Surfin Służą do wyboru kanałów Music Surfin, gdy wybrana jest funkcja SensMe Channels (strona 141). Przycisk (zasilanie) Służy do włączania i wyłączania zasilania. Przycisk AUDIO IN Służy do wybierania funkcji Audio In i odtwarzania danych dźwiękowych z zewnętrznego urządzenia podłączonego do gniazda AUDIO IN w urządzeniu. Dźwięk jest odtwarzany przy użyciu głośników urządzenia (strona 145). Przycisk Służy do rozpoczynania lub wstrzymywania odtwarzania. Przycisk PRESET EQ Umożliwia wybranie określonego wcześniej ustawienia dźwięku (strona 146). Każde naciśnięcie przycisku powoduje zmianę stylu dźwięku w następującej kolejności. FLAT ROCK POPS JAZZ CLASSICAL DANCE FLAT... ( : Ustawienie fabryczne) Przycisk SensMe CH Służy do wyboru i włączania jednego z kanałów funkcji SensMe Channels na serwerze muzycznym GIGA JUKE (strona 141). 24 PL

25 Stacja bezprzewodowa Przełącznik trybu działania (MODE 1, MODE 2, AUTO) Służy do przełączania trybu działania stacji bezprzewodowej. Ustaw przełącznik na AUTO podczas normalnego użytkowania urządzenia. MODE 1 Używaj tego trybu, gdy sieć składa się wyłącznie z urządzeń dostarczonych w tym opakowaniu. MODE 2 Używaj tego trybu, gdy stacja bezprzewodowa jest podłączona do routera szerokopasmowego umożliwiającego korzystanie z Internetu. AUTO Tryb AUTO w sposób automatyczny wybiera tryb MODE 1 lub MODE 2. ( : Ustawienie fabryczne) Porty LAN 1, LAN 2, LAN 3 Użyj tych portów, aby podłączyć urządzenie do serwera muzycznego GIGA JUKE w sposób przewodowy. Port INTERNET Użyj tego portu, aby podłączyć urządzenie do routera szerokopasmowego. Gniazdo POWER (DC IN) Użyj tego gniazda, aby podłączyć dostarczony zasilacz sieciowy 5 V AC i przewód zasilający. Przycisk AOSS Podczas nawiązywania połączenia AOSS przyciśnięcie i przytrzymanie tego przycisku do momentu zaświecenia się wskaźnika AOSS spowoduje włączenie trybu AOSS stacji bezprzewodowej, a następnie automatyczną konfigurację połączenia AOSS (strona 100). Wskaźnik POWER Świeci się na zielono, gdy włączona jest stacja bezprzewodowa. Wskaźnik INSTANT* 1 Świeci się na czerwono podczas nawiązywania połączenia Instant (S-IWS) oraz gdy sieć bezprzewodowa jest aktualnie połączona w trybie Instant (S-IWS). Wskaźnik AOSS* 1 * 2 Miga czerwono podczas nawiązywania połączenia typu AOSS. Świeci się w sposób ciągły, gdy połączenie dokonywane jest w sposób bezpieczny (strona 100). Wskaźnik WIRELESS* 1 Świeci się na zielono, gdy sieć bezprzewodowa jest dostępna. Miga, gdy sieć bezprzewodowa jest używana. Wskaźnik MODE* 1 Świeci się na zielono, gdy tryb działania jest ustawiony na MODE 1. Przycisk RESET Naciśnij ten przycisk, aby przywrócić ustawienia fabryczne stacji bezprzewodowej lub tryb połączenia Instant (S-IWS). Do naciśnięcia przycisku RESET użyj przedmiotu z zaostrzoną końcówką, takiego jak szpilka. * 1 Jeśli wskaźniki INSTANT, AOSS, WIRELESS i MODE migają przez dłuższy czas, może to oznaczać awarię sieci. W takim przypadku należy sprawdzić, co następuje: Gdy wskaźniki zamigają jednocześnie 3 razy: oznacza to awarię w sieci przewodowej. W takim przypadku wykonaj procedurę Gdy zostanie utracone połączenie lub nastąpi awaria stacji bezprzewodowej (strona 26), aby przywrócić połączenie z siecią. 25 PL

26 Gdy wskaźniki zamigają jednocześnie 4 razy: oznacza to awarię w sieci bezprzewodowej. W takim przypadku wykonaj procedurę Gdy zostanie utracone połączenie lub nastąpi awaria stacji bezprzewodowej (obecna strona), aby przywrócić połączenie z siecią. * 2 Gdy zostanie utracone połączenie AOSS, wskaźnik AOSS zacznie szybko migać. W takim przypadku wykonaj procedurę Gdy zostanie utracone połączenie lub nastąpi awaria stacji bezprzewodowej (obecna strona), aby przywrócić połączenie z siecią. Gdy zostanie utracone połączenie lub nastąpi awaria stacji bezprzewodowej Wykonaj następującą procedurę, aby przywrócić połączenie z siecią. 1 Odłącz zasilacz sieciowy 5 V AC od stacji bezprzewodowej. 2 Upewnij się, że wszystkie urządzenia są prawidłowo podłączone (z wyjątkiem zasilacza sieciowego 5 V AC stacji bezprzewodowej). 3 Podłącz ponownie zasilacz sieciowy 5 V AC do stacji bezprzewodowej i odczekaj do momentu, w którym zacznie migać wskaźnik WIRELESS. 4 Naciśnij i przytrzymaj przycisk RESET przez około 5 sekund, korzystając z przedmiotu o zaostrzonej końcówce (np. szpilki), a następnie odczekaj do momentu, w którym zacznie migać wskaźnik INSTANT i wyłączy się wskaźnik AOSS (może to potrwać kilka minut). Jeśli nic takiego nie zdarzy się na stacji bezprzewodowej, naciśnij ponownie przycisk RESET. 5 Ponownie skonfiguruj połączenie sieciowe. Szczegółowe informacje na temat konfiguracji połączenia sieciowego można znaleźć w dostarczonej ulotce Podręcznik instalacji. 26 PL

27 Wybieranie języka wyświetlania Jako język wyświetlania można wybrać język angielski, francuski, niemiecki, włoski lub hiszpański. Na serwerze muzycznym GIGA JUKE / / / / ENTER SETTINGS Przejdź do menu Settings na serwerze muzycznym GIGA JUKE. Wybierz opcje [Basic settings] [Screen setting] i naciśnij przycisk ENTER. Zostanie wyświetlony ekran wyboru języka. Wybierz żądany język w ustawieniu [Language] i naciśnij przycisk ENTER. Wyświetlacz English Français Deutsch Italiano Español ( : Ustawienie fabryczne) Wybrany język angielski francuski niemiecki włoski hiszpański Wybierz opcję [Execute] i naciśnij przycisk ENTER. Zawartość ekranu zostanie wyświetlona w wybranym języku. Uwaga Jeśli język wyświetlania zostanie zmieniony, język wprowadzania (strona 95) zmieni się także na wybrany język. Podstawowe czynności Wskazówka Aby sprawdzić, jakich znaków można używać, zobacz Lista dozwolonych znaków (strona 183). 27 PL

28 W odtwarzaczu bezprzewodowym GIGA JUKE SETTINGS / / / / ENTER Przejdź do menu Settings w odtwarzaczu bezprzewodowym GIGA JUKE. Wybierz opcje [Option] [Language]. Zostanie wyświetlony ekran wyboru języka. Wybierz żądany język w ustawieniu [Language]. Wyświetlacz English Français Deutsch Italiano Español ( : Ustawienie fabryczne) Język angielski francuski niemiecki włoski hiszpański Naciśnij przycisk ENTER. Zawartość ekranu zostanie wyświetlona w wybranym języku. Wskazówka Informacje, których źródłem jest serwer muzyczny GIGA JUKE, komputer lub radio internetowe pojawiają się w tym urządzeniu w języku używanym serwerze muzycznym GIGA JUKE, komputerze lub radiu internetowym niezależnie od języka wyświetlania wybranego na tym urządzeniu. 28 PL

29 Ustawianie zegara Godzina na zegarze musi być ustawiona prawidłowo, aby funkcje działały poprawnie. Aby ustawić zegar, należy wykonać poniższą procedurę. Uwaga Jeśli zegar nie został ustawiony, ustawienia zegara zostaną wyświetlone po każdorazowym podłączeniu przewodu zasilającego serwera muzycznego GIGA JUKE lub zasilacza sieciowego 12 V AC odtwarzacza bezprzewodowego GIGA JUKE do gniazda ściennego. Jeśli w czasie 1 minuty nie zostanie wykonana żadna czynność, ustawienia zegara znikną i rozpocznie się automatyczne odtwarzanie pokazu. Aby wyłączyć automatyczne odtwarzanie pokazu, ustaw zegar. Na serwerze muzycznym GIGA JUKE Zegar może być ustawiany automatycznie po podłączeniu urządzenia do Internetu (strona 109). 1 2 / / / / ENTER SETTINGS Przejdź do menu Settings na serwerze muzycznym GIGA JUKE. Wybierz opcje [Basic settings] [Clock setting] i naciśnij przycisk ENTER. Podstawowe czynności 3 4 Wybierz opcję [Online auto-sync clock setting] i naciśnij przycisk ENTER. Wybierz opcję [Off] i naciśnij przycisk ENTER. 29 PL

30 Wybierz odpowiednie miasto w ustawieniu [Time zone]. Jeśli żądane miasto nie występuje w ustawieniu [Time zone], wybierz miasto znajdujące się w tej samej strefie czasowej co żądane miasto. Wybierz opcję [Standard] lub [Summer time] dla ustawienia [Summer time]. Wybierz opcję [Date input] i naciśnij przycisk ENTER. Naciśnij przycisk /, aby wybrać dzień/miesiąc/rok i naciśnij przycisk /, aby ustawić wartość. Data jest ustawiana w kolejności: dzień, miesiąc i rok. Naciśnij przycisk /, aby wybrać godzinę/minutę, naciśnij przycisk /, aby ustawić wartość, a następnie naciśnij przycisk ENTER. 10 Wybierz opcję [Apply] i naciśnij przycisk ENTER. Godzina zostanie wyświetlona w opcji [Current time]. 11 Wybierz opcję [Close] i naciśnij przycisk ENTER. Zmienianie formatu daty i godziny Dla daty można wybrać format M/D/R, D/M/R lub R/M/D, a dla godziny format 12-godzinny lub 24 godzinny. 1 Przejdź do menu Settings na serwerze muzycznym GIGA JUKE. 2 Wybierz opcje [Basic settings] [Screen setting] i naciśnij przycisk ENTER. 3 Wybierz format daty i godziny. Ustawianie formatu daty: Wybierz opcję [MM/DD/YYYY], [DD/MM/YYYY] lub [YYYY/MM/DD], aby ustawić format daty. Ustawianie formatu godziny: Wybierz opcję [HH:MM] (system 24-godzinny) lub [HH:MM AM/PM] (system 12-godzinny), aby ustawić format godziny. 4 Wybierz opcję [Execute] i naciśnij przycisk ENTER. 30 PL

31 W odtwarzaczu bezprzewodowym GIGA JUKE SETTINGS / / / / ENTER Przejdź do menu Settings w odtwarzaczu bezprzewodowym GIGA JUKE. Wybierz opcje [Option] [Clock]. Wybierz opcję [Change]. Po wyświetleniu prawidłowej daty i godziny naciśnij opcję [OK]. Wybierz format daty ([Day/Month/Year], [Month/Day/Year] lub [Year/Month/Day]). Wybierz format godziny ([24-hour clock] lub [12-hour clock]). Ustaw datę i godzinę. Naciskaj przycisk /, aby wybrać pozycję, a następnie naciśnij przycisk /, aby zmienić wartość. Naciśnij i przytrzymaj przycisk /, aby przechodzić pomiędzy parametrami. Naciśnij przycisk ENTER. Zostanie wyświetlony komunikat Confirm clock settings. (Potwierdź ustawienia zegara). Wybierz opcję [OK] i naciśnij przycisk ENTER. Podstawowe czynności 31 PL

32 Nagrywanie płyty CD w odtwarzaczu HDD Jukebox serwera muzycznego GIGA JUKE Nagrania muzyczne z płyty CD można nagrać na serwerze muzycznym GIGA JUKE. Czynność ta jest wykonywana na serwerze muzycznym GIGA JUKE. HDD REC 1 2 Wybierz funkcję CD na serwerze muzycznym GIGA JUKE. Naciśnij przycisk i umieść płytę w szufladzie. Szuflada odtwarzacza zostanie wysunięta. Umieść płytę w odtwarzaczu stroną z nadrukiem do góry. Szuflada zostanie zamknięta po ponownym naciśnięciu przycisku. Urządzenie automatycznie rozpocznie wyszukiwanie informacji o tytułach utworów znajdujących się na płycie w bazie danych w Internecie, jeżeli jest podłączone do Internetu. Jeśli znalezienie informacji o tytułach jest niemożliwe, nie zostaną one wyświetlone. 32 PL Aby zmienić ustawienia nagrywania, przejdź do menu Options i zmień ustawienia (zapoznaj się z podrozdziałem Konfigurowanie urządzenia do nagrywania lub importowania na stronach od 54 do 56).

33 3 Naciśnij przycisk HDD REC na pilocie. Utwory są zapisywane w formacie MP3 z szybkością transmisji 256 kb/s. Aby zmienić format i szybkość transmisji, zapoznaj się z podrozdziałem Konfigurowanie urządzenia do nagrywania lub importowania (strony od 54 do 56). Po zakończeniu nagrywania zostanie wyświetlony komunikat Recording completes i na wyświetlaczu automatycznie pojawi się ekran główny funkcji CD. Uzyskiwanie najnowszych informacji o tytułach Jeśli urządzenie nie jest podłączone do Internetu, nie można wyszukiwać ani uzyskać najnowszych informacji o tytułach. Szczegółowe informacje na temat połączenia z siecią można znaleźć na stronie 98. Uwaga Podczas nagrywania z płyty CD szum i wibracje generowane przez urządzenie mogą być większe niż podczas odtwarzania płyty CD. Jest to spowodowane większą prędkością obrotową płyty podczas nagrywania i nie oznacza awarii. Skala generowanych wibracji i szumu zależy od typu płyty CD. Anulowanie nagrywania Naciśnij przycisk. Wybieranie i nagrywanie pojedynczych utworów 1 Wybierz funkcję CD na serwerze muzycznym GIGA JUKE. 2 Umieść płytę CD w szufladzie. 3 Aby zmienić ustawienia nagrywania, przejdź do menu Options i zmień ustawienia (strony od 54 do 56). 4 Naciśnij przycisk HDD REC na pilocie, gdy zostanie wyświetlony ekran główny. Utwory oznaczone znacznikiem wyboru zostaną nagrane. 5 Wybierz utwory, które mają zostać nagrane. Naciśnij przycisk ENTER, aby usunąć znacznik wyboru obok utworów, które nie mają być nagrane. 6 Naciśnij przycisk HDD REC na pilocie. Rozpocznie się nagrywanie. Wskazówka Aby zaznaczyć wszystkie utwory, przejdź do menu Options i wybierz opcje [Select track] [Select all]. Aby usunąć zaznaczenie wszystkich utworów, wybierz opcje [Select track] [Clear all]. Podstawowe czynności 33 PL
