MATERIAŁY I URZĄDZENIA SZLIFIERSKIE

Transkrypt

1 490

2 01 02 MATERIAŁY I URZĄDZENIA SZLIFIERSKIE SPIS TREŚCI 1. Ściernice do cięcia i szlifowania Ściernice żywiczne zbrojone Ściernice lamelowe do szlifowania Ściernice o spoiwie ceramicznym Materiały z włókniny Ściernice listkowe Narzędzia ścierne typu ROLOC Pasy bezkońcowe Tarcze i pasty polerskie MOST Szczotki techniczne Frezy z węglików spiekanych Materiały i urządzenia szlifierskie firmy SUHNER Szlifierki taśmowe Urządzenia pneumatyczne

3 Wstęp W niniejszym rozdziale prezentujemy Państwu szeroki przekrój materiałów i urządzeń wykorzystywanych w procesach cięcia, szlifowania i polerowania stali zwykłych i nierdzewnych. Podstawę naszej oferty stanowią następujące grupy produktowe: 1. Materiały eksploatacyjne: materiały ścierne spojone (ściernice żywiczne oraz ceramiczne), materiały ścierne nasypowe (wyroby konfekcjonowane z płótna ściernego oraz włókniny szlifierskiej), materiały polerskie, szczotki techniczne do stali zwykłej i nierdzewnej, frezy (pilniki obrotowe). 2. Urządzenia: napędy szlifierskie elektryczne 1 fazowe, napędy szlifierskie elektryczne 3 fazowe z wałkiem giętkim, napędy pneumatyczne, stacjonarne szlifierki taśmowe, pneumatyczne niskowibracyjne narzędzia udarowe. Kluczową pozycję w naszej ofercie ściernej stanowią tarcze do cięcia i szlifowania MOST produkowane w Polsce we własnym zakładzie produkcyjnym TECHNIFLEX powstałym po przejęciu w 2011 roku Zakładu Produkcji Artykułów Ściernych INCO VERITAS. Zlokalizowany w Mszanie Dolnej k/krakowa zakład produkcyjny TECHNIFLEX posiada ponad 50 lat doświadczenia w produkcji tarcz ściernych w Polsce. Wysoko wykwalifikowana 110 osobowa kadra pracownicza, własne biuro projektowe i dział badawczo -rozwojowy, nowoczesny park maszynowy oraz profesjonalna kontrola jakości pozwalają na ciągłe doskonalenie i rozwój oferowanych produktów. Ściernice MOST stawiamy na jakość, rozwój i bezpieczeństwo produktu! Jakość Kwestia jakości produkowanych ściernic jest dla nas kluczowa zgodnie z dewizą zakładu: Na jakości nigdy się nie przegrywa. Jakość w szlifierstwie to pełna powtarzalność i stabilność produktu gwarantująca, iż tarcze z różnych partii produkcyjnych będą miały zawsze takie same wyniki eksploatacyjne. Tajemnica sukcesu tkwi w odpowiednio ustawionym i monitorowanym procesie produkcyjnym. Zakład posiada wdrożony i certyfikowany Zintegrowany System Zarządzania Jakością i Środowiskiem, zgodny z wymaganiami norm ISO 9001:20 i ISO 14001:2004. Restrykcyjny system kontroli i badań na każdym etapie produkcji oraz najwyższej jakości surowce i standardy technologiczne zapewniają wysoką jakość produkowanych tarcz. Nadzorowi i kontroli podlegają wszystkie procesy związane z doborem surowców, opracowaniem technologii i produkcją. Rozwój Własny zakład produkcyjny zapewnia nie tylko stabilizację jakościową, ale przede wszystkim pozwala na permanentny rozwój i doskonalenie produktu. Dział badawczo-rozwojowy dysponuje nowoczesnym laboratorium eksploatacyjnym wyposażonym w zautomatyzowane urządzenia pomiarowe do kontroli wytrzymałości dynamicznej i wydajnościowej tarcz, a także w maszyny do niezależnego sprawdzania skrawalności i eksploatacji ściernic. Wszystko to w połączeniu z doświadczeniem inżynierów i techników pozwala na ciągłe ulepszanie produktu i tworzenie nowych generacji narzędzi ściernych. 492

4 Bezpieczeństwo Główne zalety ściernic MOST to w pełni monitorowany proces produkcyjny gwarantujący wysoką jakość ściernic oraz unikalna receptura ściernic łącząca wysoką żywotność z szybkością i komfortem szlifowania lub cięcia. Ale kwestią nadrzędną jest zawsze bezpieczeństwo użytkownika ściernic. O tym, jak ważne są dla nas kwestie bezpieczeństwa świadczy certyfikat niemieckiego biura TÜV Rheinland uzyskany w 2015 roku. Nadanie certyfikatu przez niemieckie biuro techniczne TÜV Rheinland na wyroby wyprodukowane w zakładzie TECHNIFLEX gwarantuje, że produkt został niezależnie sprawdzony pod kątem ich zgodności z przepisami prawnymi oraz normami przedmiotowymi. Certyfikat potwierdza zgodność wyrobu z normą bezpieczeństwa PN-EN Wymagania bezpieczeństwa dotyczące narzędzi ściernych spojonych. Certyfikat został oznaczony typem TM (Testing + Monitoring). Oznakowanie TM daje gwarancję, że produkt oraz jego proces wytwarzania są badane i nadzorowane przez niezależną jednostkę certyfikującą, co stanowi gwarancję ich bezpieczeństwa i wysokiej jakości. Tarcze ścierne zostały oznaczone dwoma słowami kluczowymi: Bezpieczeństwo oraz Produkcja kontrolowana. Bezpieczeństwo oznacza, że zarówno projekt, jak i regularne dostawy produktów zostały poddane szeregowi niezależnych testów przez TÜV Rheinland w odniesieniu do rygorystycznych standardów bezpieczeństwa. Weryfikują one deklaracje złożone przez producenta. Produkcja kontrolowana oznacza, że zakład poddawany jest regularnym kontrolom

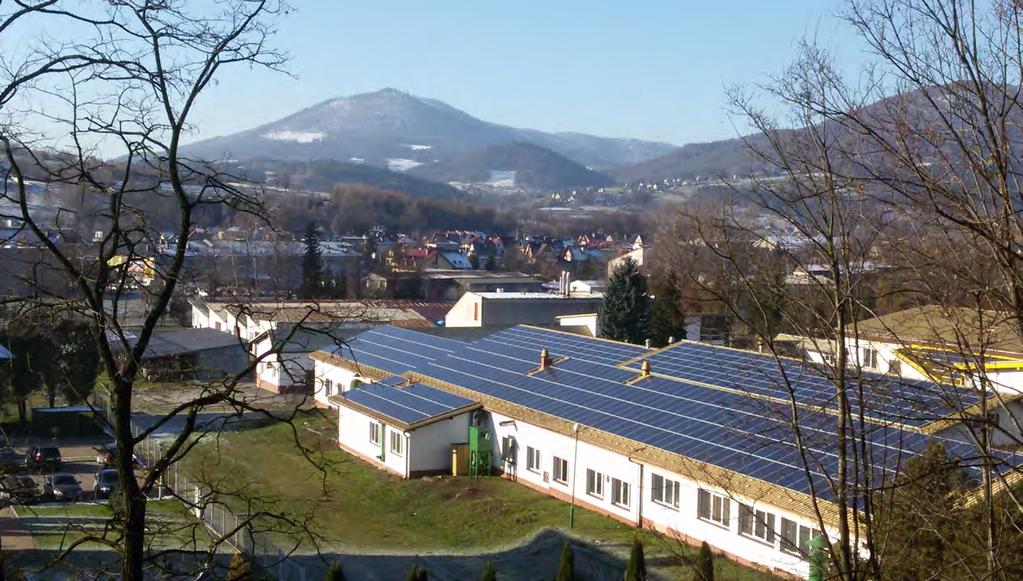

5 Usługi posprzedażowe Posiadanie własnego zakładu produkującego tarcze ścierne umożliwia nie tylko stabilizację cenową i stały rozwój oferowanych ściernic, ale pozwala również na oferowanie kluczowym Klientom całego pakietu dodatkowych usług posprzedażowych, takich jak: Darmowe szkolenia dla operatorów szlifierskich w zakresie prawidłowej i bezpiecznej eksploatacji ściernic pokazujące, jak przy prawidłowej eksploatacji można wydłużyć żywotność tarcz i obniżyć koszty produkcji oraz poprawić bezpieczeństwo pracy operatora. Darmowe wizyty fabrycznego serwisu szlifierskiego celem indywidualnego doboru tarcz ściernych do specyficznych operacji szlifierskich. Możliwość identyfikacji ściernic używanych przez kluczowych Klientów - darmowe oznakowanie tarcz logiem Klienta. Możliwość identyfikacji i wystawiania atestów dla konkretnych partii ściernic (każda tarcza jest oznakowana indywidualnym kodem produkcyjnym pozwalającym określić datę produkcji ściernicy, nr partii produkcyjnej, wyniki badań eksploatacyjnych oraz pracowników wykonujących daną tarczę). Darmowe testy porównawcze ściernic przeprowadzane w laboratorium badawczym zakładu TECHNIFLEX, posiadającym zautomatyzowane stanowiska do badań eksploatacyjnych i niszczących eliminujące wpływ czynnika ludzkiego na wyniki testów. Serdecznie zapraszamy Państwa do współpracy w tematach szlifierskich. Mamy nadzieję, iż nasza kompleksowa oferta materiałów i urządzeń szlifierskich w powiązaniu z wysoką jakością i atrakcyjną ceną naszych produktów będzie stanowiła ciekawą i konkurencyjną ofertę handlową SUHNER ABRASIVE EXPERT - długoletnia współpraca z firmą RYWAL-RHC. Po raz pierwszy nasze firmy spotkały się dwadzieścia lat temu i rozpoczęły współpracę w zakresie dystrybucji ręcznych elektronarzędzi dla przemysłu metalowego. Od tego czasu firma RYWAL-RHC stała się ważnym partnerem dla naszej działalności i odgrywa znaczącą rolę w marketingu naszych produktów w Polsce oraz kilku innych krajach. Zdumiewające jest to, w jak sprawny sposób oraz przy utrzymaniu doskonałej jakości w przeciągu dwudziestu pięciu lat udało się firmie RYWAL-RHC rozwinąć swój biznes. Jesteśmy dumni z tego, że stanowimy część tego biznesu oraz że pozostajemy cennym partnerem dla firmy RYWAL-RHC. Mamy nadzieję na długoterminowe utrzymanie tej współpracy. Stefan W. Hotz Export Manager SUHNER ABRASIVE EXPERT i W czasie prac szlifierskich należy pamiętać o odpowiedniej ochronie pracowników. Specjalne rękawice, okulary lub osłony ochronne, ochronniki słuchu oraz środki ochrony dróg oddechowych znajdziecie Państwo w rozdziale 04. RYWAL-RHC prowadzi serwis gwarancyjny i pogwarancyjny urządzeń szlifierskich. Adresy punktów serwisowych na końcu katalogu. 494

6 1. Ściernice do cięcia i szlifowania Zalety ściernic MOST Nowoczesna technologia produkcji opracowana w wyniku badań laboratoryjnych oraz na podstawie badań potrzeb Klientów. Wyselekcjonowane surowce specjalnie dobierane do procesu produkcyjnego. Kontrola wszystkich etapów produkcji jakość kontrolowana w trakcie przygotowania mieszanki, formowania i prasowania oraz procesu utwardzania. Stała, wysoka wydajność stwierdzona na podstawie przeprowadzanych testów i opinii użytkowników. MATERIAŁY I URZĄDZENIA SZLIFIERSKIE Oznaczenie ściernic do cięcia i szlifowania Nazwa handlowa Certyfikat Euroazjatyckiej Unii Celnej Przeznaczenie Certyfikat bezpieczeństwa TÜV Typ ściernicy: 41 - płaska do cięcia 42 - wypukła do cięcia 27 - wypukła do szlifowania Wymiary ściernicy : średnica x grubość x otwór Linia produktowa Data ważności ściernicy (miesiąc i rok) Piktogramy bezpiecznego użytkowania Maksymalna dopuszczalna prędkość obwodowa - oznaczenie kolorowym paskiem: 63 m/s 80 m/s 100 m/s Charakterystyka ściernicy: A - rodzaj ziarna 60 - granulacja ziarna T - twardość BF - typ spoiwa Prędkość obrotowa Prędkość obwodowa 05.2 Przechowywanie Narzędzia ścierne powinny być przenoszone i transportowane ze szczególną ostrożnością. Należy je przechowywać w taki sposób, aby nie były narażone na uszkodzenia mechaniczne lub szkodliwy wpływ otoczenia. Optymalne warunki przechowywania i użytkowania to: temperatura od 10 C do 25 C przy wilgotności względnej powietrza nie przekraczającej 70%. Odstępstwa od zalecanych warunków mogą skutkować pogorszeniem parametrów eksploatacyjnych narzędzi ściernych. Budowa ściernic do cięcia i szlifowania pierścień metalowy etykieta Bezpieczne zastosowanie narzędzi ściernych i piktogramy Przy pracy z zastosowaniem ściernic MOST należy przestrzegać przepisów bezpieczeństwa i higieny pracy. Produkty tej grupy oznaczone są odpowiednimi piktogramami bezpieczeństwa pracy. przed rozpoczęciem pracy zapoznaj się z instrukcją użytkowania szlifierki i ściernicy podczas pracy używaj rękawic ochronnych podczas pracy stosuj środki ochrony dróg oddechowych podczas pracy stosuj ochronniki słuchu podczas pracy używaj okularów ochronnych nie stosować do szlifowania bocznego nie stosować w przypadku uszkodzenia ściernicy niedozwolone stosowanie do szlifierek ręcznych warstwa aktywna wpływająca na twardość ściernicy mieszanka ścierna (ziarno + żywica) 1. Ściernice do cięcia i szlifowania siatka wzmacniająca z włókna szklanego

7 1.1. Ściernice żywiczne zbrojone Oferujemy ściernice żywiczne zbrojone MOST w 3 liniach produkcyjnych: STANDARD, PRO, CERAMIC LINIA MOST STANDARD MOST STANDARD INOX TYP 41 ultracienkie TURBO TYP 41, 27 MOST STANDARD METAL TYP 41 ultracienkie SPEED TYP 41, 42, 27 MOST STANDARD STONE TYP 41 MOST STANDARD MULTI TYP 41 ultracienkie LINIA MOST PRO MOST PRO INOX TYP 41 ultracienkie FUTURA MOST PRO METAL + INOX TYP 41 ultracienkie, 42 ultracienkie MOST PRO METAL TYP 41, 42, 27 LINIA MOST CERAMIC MOST CERAMIC METAL+INOX TYP 41 ultracienkie MOST CERAMIC METAL+INOX TYP 27 Linia uniwersalna MOST STANDARD Tarcze z ziarnem korundowym, średniotwarde do szlifowania stali zwykłych i nierdzewnych oraz do przecinania stali o małych przekrojach. Wysoka agresywność szlifowania i cięcia oraz duża żywotność. Produkty z tej linii sprawdzają się również w przecinaniu betonu, miękkiej ceramiki, kamienia jak i metali kolorowych czy żeliwa. Linia modyfikowana MOST PRO Tarcze z ziarnem korundowym, o podwyższonej twardości i wytrzymałości przeznaczone do szlifowania i przecinania stali zwykłych, nierdzewnych i stopowych o małych i dużych przekrojach. Wysokie właściwości szlifujące i bardzo długa żywotność. Bardzo dobre właściwości tnące i wysoka wydajność w każdym obszarze zastosowania. Linia specjalna MOST CERAMIC Specjalistyczne tarcze wykonane z ceramicznych ziaren ściernych do bardzo szybkiej i agresywnej obróbki stali zwykłych, nierdzewnych i stopowych. Narzędzia ścierne nowej generacji o wyjątkowej żywotności i wydajności wielokrotnie przewyższające konwencjonalne tarcze ścierne z ziarnem korundowym. Idealne do wszystkich wymagających aplikacji szlifierskich Ściernice do cięcia i szlifowania

8 MATERIAŁY I URZĄDZENIA SZLIFIERSKIE Schemat doboru ultracienkich tarcz do cięcia 125 x 1,0 MOST Profile i rury cienkościenne Metal INOX MOST STANDARD INOX (Turbo) MOST STANDARD METAL (Speed) Stal narzędziowa i hartowana Profile i rury grubościenne Metal INOX Stal narzędziowa i hartowana Blachy cienkie Metal INOX Blachy grube, materiały pełne Stal narzędziowa i hartowana Metal INOX Stal narzędziowa i hartowana MOST PRO INOX (Futura) MOST PRO METAL + INOX MOST PRO METAL + INOX (wypukła VRS) MOST CERAMIC METAL+INOX dopuszczalne - rekomendowane 05.4 Piktogramy - zastosowanie stal inox żeliwo kamień PCV Aluminium 06 Ceramika Ściernice do cięcia i szlifowania

9 Linia MOST STANDARD MOST STANDARD INOX Tarcze średniotwarde do cięcia i szlifowania stali nierdzewnych. Wysoka agresywność cięcia i szlifowania oraz długa żywotność. Tarcze ultracienkie TURBO rekomendowane do cięcia profili i rur cienkościennych. Nie zawierają związków żelazo - siarkowych (Fe + S + CL < 0,1%). Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze ultracienkie do cięcia stali nierdzewnej - MOST STANDARD INOX Turbo х 1,0 х х 1,6 х х 1,0 х х 1,6 х x 1,6 x х 1,6 х Tarcze do cięcia stali nierdzewnej - MOST STANDARD INOX х 2,0 х x 2,0 x x 2,0 x x 2,0 x x 2,0 x Tarcze do szlifowania stali nierdzewnej - MOST STANDARD INOX x 6,5 x x 6,5 x x 6,5 x x 6,5 x x 6,5 x Typ Ściernice do cięcia i szlifowania

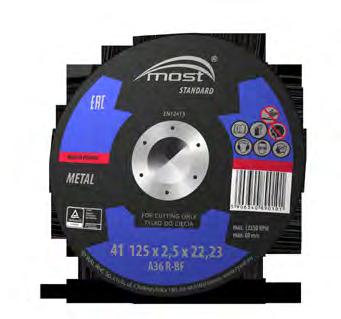

10 01 02 Linia MOST STANDARD MOST STANDARD METAL Tarcze średniotwarde do cięcia i szlifowania stali zwykłych. Wysoka agresywność cięcia i szlifowania oraz długa żywotność. Tarcze ultracienkie SPEED rekomendowane do cięcia profili i rur cienkościennych. Korzystna relacja ceny do jakości i wydajności. Maksymalna prędkość obwodowa 80 m/s L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze ultracienkie do cięcia stali zwykłej - MOST STANDARD METAL Speed х 1,0 х х 1,6 х х 1,0 х х 1,6 х x 1,6 x х 1,6 х Tarcze do cięcia stali zwykłej - MOST STANDARD METAL х 2,0 х х 2,5х х 2,0 х х 2,5 х x 2,0 x x 2,5 x х 2,0 х х 2,5 х x 2,0 x x 2,5 x x 3,2 x x 3,5 x x 4,0 x Tarcze do cięcia stali zwykłej - MOST STANDARD METAL x 3,0 x x 3,0 x x 3,0 x x 3,0 x x 3,0 x Tarcze do szlifowania stali zwykłej - MOST STANDARD METAL x 6,5 x x 6,5 x x 8,0 x x 6,5 x x 6,5 x x 8,0 x x 6,5 x x 8,0 x Typ Ściernice do cięcia i szlifowania

11 MATERIAŁY I URZĄDZENIA SZLIFIERSKIE Linia MOST STANDARD MOST STANDARD STONE Tarcze średniotwarde do cięcia betonu, kostki brukowej, cegły i kamienia. Możliwość cięcia metali kolorowych i żeliwa. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] x 3,0 x x 3,0 x x 3,0 x Opakowanie [szt.] Nr katalogowy Typ Tarcze do cięcia kamienia i betonu - MOST STANDARD STONE x 3,0 x x 3,0 x Linia MOST STANDARD MOST STANDARD MULTI Tarcze uniwersalne do cięcia stali zwykłych, nierdzewnych, metali kolorowych oraz PCV, miękkiej ceramiki, betonu i kamienia. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary Prędkość obrotowa Opakowanie średnica x grubość x otwór Nr katalogowy [obr./min] [szt.] Tarcze ultracienkie uniwersalne do cięcia stali, aluminium, kamienia, betonu, ceramiki, PVC MOST STANDARD MULTI x 1,0 x x 1,6 x Typ Ściernice do cięcia i szlifowania

12 01 02 Linia MOST PRO MOST PRO INOX Tarcze ultracienkie do cięcia stali nierdzewnych. Bardzo dobre parametry cięcia również dla stali zwykłych. Wydłużona żywotność i wysoka wydajność w każdym obszarze zastosowania. Zwiększona szybkość i komfort cięcia. Nie wymagają stosowania dużego nacisku podczas cięcia. Nie przegrzewają materiału podczas cięcia. Nie zawierają związków żelazo-siarkowych (Fe + S + CL < 0,1%). Maksymalna prędkość obwodowa 80 m/s L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze ultracienkie do cięcia stali nierdzewnej MOST PRO INOX Futura x 1,0 x x 1,6 x Typ Linia MOST PRO MOST PRO METAL + INOX Tarcze ultracienkie do cięcia stali zwykłych oraz nierdzewnych. Uniwersalna charakterystyka dopasowana do cięcia rur, profili i blach cienkościennych i grubościennych. Wersja wypukła typ 42 zapewnia podwyższoną sztywność tarczy i redukuje szkodliwe drgania powstające podczas cięcia (VRS - Vibration Reduction System). Nie zawierają związków żelazo-siarkowych (Fe + S + CL < 0,1%). Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze ultracienkie do cięcia stali zwykłej i nierdzewnej MOST PRO METAL + INOX x 1,0 x x 1,6 x x 1,0 x x 1,6 x x 1,6 x x 1,6 x x 1,9 x Tarcze ultracienkie do cięcia stali zwykłej i nierdzewnej MOST PRO METAL + INOX VRS x 1,0 x x 1,6 x x 1,6 x x 1,6 x x 1,9 x Typ Ściernice do cięcia i szlifowania

13 Linia MOST PRO MOST PRO METAL Tarcze utwardzane do cięcia i szlifowania stali zwykłych. Wysoka agresywność cięcia i szlifowania oraz bardzo długa żywotność. Tarcze szlifierskie posiadają zwiększoną grubość i dodatkową siatkę wzmacniającą. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze do cięcia stali zwykłej MOST PRO METAL x 2,5 x x 2,5 x x 2,5 x x 2,5 x x 2,5 x x 3,2 x x 3,5 x x 4,0 x Tarcze do cięcia stali zwykłej MOST PRO METAL x 2,5 x x 2,5 x x 2,5 x x 2,5 x x 2,5 x Tarcze do szlifowania stali zwykłej MOST PRO METAL x 6,8 x x 6,8 x x 8,0 x x 6,8 x x 6,8 x x 8,0 x x 6,8 x x 8,0 x Typ Ściernice do cięcia i szlifowania

14 01 02 Linia MOST CERAMIC MOST CERAMIC METAL + INOX Innowacyjne tarcze do cięcia i szlifowania stali zwykłych, nierdzewnych, stopowych, trudnoskrawalnych. Zastosowane ceramiczne ziarno ścierne zapewnia bardzo wysoką agresywność szlifowania oraz znaczne skrócenie czasu obróbki. Nie przegrzewają obrabianego materiału. Nie wymagają dużego docisku zapewniając tym samym wysoki komfort szlifowania i redukując zmęczenie operatora. Znacznie większa żywotność w porównaniu do konwencjonalnych tarcz ściernych. Tarcze ultracienkie szczególnie rekomendowane do cięcia stali stopowych, trudnoskrawalnych oraz materiałów pełnych i grubościennych. Nie zawierają związków żelazo-siarkowych (Fe + S + CL < 0,1%). Maksymalna prędkość obwodowa 80 m/s L.p. Wymiary średnica x grubość x otwór Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Tarcze ultracienkie do cięcia stali zwykłej i nierdzewnej MOST CERAMIC METAL + INOX Typ x 1,0 x x 1,6 x Tarcze do szlifowania stali zwykłej i nierdzewnej MOST CERAMIC METAL + INOX x 7,0 x x 7,0 x x 7,0 x x 7,0 x x 7,0 x Ściernice do cięcia i szlifowania

15 1.2. Ściernice lamelowe do szlifowania Oferujemy tarcze lamelowe MOST w 3 liniach produkcyjnych: STANDARD, PRO, CERAMIC LINIA MOST STANDARD MOST STANDARD CORUNDUM Ø GR MOST STANDARD ZIRCONIUM Ø GR LINIA MOST PRO MOST PRO ZIRCONIUM Ø GR MOST PRO ZIRCONIUM XL Ø GR MOST PRO ZIRCONIUM 660 Ø GR MOST PRO FUTURA Ø 125 GR LINIA MOST CERAMIC MOST CERAMIC 992 Ø GR MOST CERAMIC 999 Ø GR Linia uniwersalna MOST STANDARD MOST Standard Corundum Nasyp z ziarna korundowego na miękkim podłożu bawełnianym. Do uniwersalnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła. Standardowa ilość lameli ściernych. Tarcze ekonomiczne o atrakcyjnej cenie zakupu. MOST Standard Zirconium Nasyp z ziarna cyrkonowego na miękkim podłożu bawełnianym. Do uniwersalnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła i nierdzewna. Standardowa ilość lameli ściernych. W porównaniu z tarczami korundowymi nieco bardziej agresywne i z niższą temperaturą szlifowania. Tarcze ekonomiczne o atrakcyjnej cenie zakupu Ściernice do cięcia i szlifowania

16 01 02 Linia modyfikowana MOST PRO MOST PRO Zirconium Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła, nierdzewna, aluminium. Powiększona ilość lameli ściernych. W porównaniu do MOST Standard Zirconium znacznie większa żywotność i agresywność tarczy. Tarcze profesjonalne o najlepszej relacji ceny do jakości. MOST PRO Zirconium XL Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin) oraz do szlifowania krawędzi. Przeznaczenie stal zwykła i nierdzewna. Powiększona ilość i zwiększona długość lameli ściernych. W porównaniu do MOST PRO Zirconium posiadają zwiększoną żywotność przy szlifowaniu krawędzi zachowując uniwersalność i elastyczność przy obróbce spoin i szlifie powierzchniowym. Tarcze profesjonalne o najlepszej relacji ceny do jakości. MOST PRO Zirconium 660 Nasyp z ziarna cyrkonowego na bardzo sztywnym podłożu poliestrowym. Do produkcyjnej obróbki kantów i krawędzi oraz agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stal zwykła i nierdzewna. Powiększona ilość lameli ściernych. W porównaniu do MOST PRO Zirconium posiadają bardzo sztywne lamele ścierne, które są bardziej odporne na zużycie przy szlifowaniu krawędzi oraz przy agresywnej obróbce spoin. Wymagają silnego docisku. Tarcze profesjonalne o najlepszej relacji ceny do jakości. MOST PRO Futura Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin) oraz do szlifowania krawędzi. Przeznaczenie stal zwykła, nierdzewna, aluminium. Nowy opatentowany kształt lameli szlifujących. Więcej aktywnie szlifujących ziaren ściernych. Niezwykle wydajne zdzieranie i bardzo duża trwałość tarczy. Wydajność 3 4 standardowych ściernic lamelowych. Linia specjalna MOST CERAMIC MOST CERAMIC 992 Nasyp z ziarna ceramicznego z domieszką ziarna korundowego na bardzo sztywnym podłożu poliestrowym. Do agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stal zwykła, nierdzewna, wysokostopowa, hartowana. Standardowa ilość lameli ściernych. W porównaniu do tarcz z nasypem cyrkonowym znacznie bardziej agresywne, szybko usuwające szlifowany materiał. Bardzo sztywne lamele ścierne o dużej żywotności przy agresywnej obróbce szlifierskiej, wymagające silnego docisku. Nie zalecane do obróbki kantów i krawędzi. MOST CERAMIC 999 Nasyp z czystego ziarna ceramicznego na bardzo sztywnym podłożu poliestrowym. Do agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stale utwardzane i hartowane. Standardowa ilość lameli ściernych. W porównaniu do tarcz z nasypem cyrkonowym bardzo agresywne, szybko usuwające szlifowany materiał. Bardzo sztywne lamele ścierne o dużej żywotności przy agresywnej obróbce szlifierskiej, wymagające silnego docisku. Nie zalecane do obróbki kantów i krawędzi Ściernice do cięcia i szlifowania

17 Schemat doboru tarcz lamelowych MOST do operacji szlifierskich Szlifowanie powierzchni Delikatna obróbka spawów Agresywna obróbka spawów Szlifowanie krawędzi MOST Standard Corundum MOST Standard Zirconium MOST Pro Zirconium MOST Pro Zirconium XL MOST PRO Zirconium 660 MOST PRO Futura MOST Ceramic 992 MOST Ceramic dopuszczalne - rekomendowane Piktogramy - zastosowanie stal inox żeliwo aluminium Ściernice do cięcia i szlifowania

18 01 Linia MOST STANDARD Tarcze lamelowe MOST STANDARD Corundum Nasyp z ziarna korundowego na miękkim podłożu bawełnianym. Do uniwersalnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła. Standardowa ilość lameli ściernych. Tarcze ekonomiczne o atrakcyjnej cenie zakupu. Maksymalna prędkość obwodowa 80 m/s L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Linia MOST STANDARD Tarcze lamelowe MOST STANDARD Zirconium Nasyp z ziarna cyrkonowego na miękkim podłożu bawełnianym. Do uniwersalnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła i nierdzewna. Standardowa ilość lameli ściernych. W porównaniu z tarczami korundowymi nieco bardziej agresywne i z niższą temperaturą szlifowania. Tarcze ekonomiczne o atrakcyjnej cenie zakupu. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Ściernice do cięcia i szlifowania

19 Linia MOST PRO Tarcze lamelowe MOST PRO Zirconium Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin). Przeznaczenie stal zwykła, nierdzewna, aluminium. Powiększona ilość lameli ściernych. W porównaniu do MOST Standard Zirconium znacznie większa żywotność i agresywność tarczy. Tarcze profesjonalne o najlepszej relacji ceny do jakości. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Linia MOST PRO Tarcze lamelowe MOST PRO Zirconium XL Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin) oraz do szlifowania krawędzi. Przeznaczenie stal zwykła i nierdzewna. Powiększona ilość i zwiększona długość lameli ściernych. W porównaniu do MOST PRO Zirconium posiadają zwiększoną żywotność przy szlifowaniu krawędzi zachowując uniwersalność i elastyczność przy obróbce spoin i szlifie powierzchniowym. Tarcze profesjonalne o najlepszej relacji ceny do jakości. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x Ściernice do cięcia i szlifowania

20 01 Linia MOST PRO Tarcze lamelowe MOST PRO Zirconium 660 Nasyp z ziarna cyrkonowego na bardzo sztywnym podłożu poliestrowym. Do produkcyjnej obróbki kantów i krawędzi oraz agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stal zwykła i nierdzewna. Powiększona ilość lameli ściernych. W porównaniu do MOST PRO Zirconium posiadają bardzo sztywne lamele ścierne, które są bardziej odporne na zużycie przy szlifowaniu krawędzi oraz przy agresywnej obróbce spoin. Wymagają silnego docisku. Tarcze profesjonalne o najlepszej relacji ceny do jakości. Maksymalna prędkość obwodowa 80 m/s L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Linia MOST PRO Tarcze lamelowe MOST PRO Futura 05.3 Nasyp z ziarna cyrkonowego na usztywnionym podłożu bawełnianym z poliestrem. Do produkcyjnej obróbki płaszczyzn (szlif powierzchniowy, obróbka spoin) oraz do szlifowania krawędzi. Przeznaczenie stal zwykła, nierdzewna, aluminium, żeliwo. Nowy opatentowany kształt lameli szlifujących. Więcej aktywnie szlifujących ziaren ściernych. Niezwykle wydajne zdzieranie i bardzo duża trwałość tarczy. Wydajność 3 4 standardowych ściernic lamelowych. Poszerzone lamele. Skanuj link lub wejdź Do 6 warstw materiału ściernego nałożonych jedna na drugą. Talerz nośny wzmocniony włóknem szklanym. Nowy kształt i ułożenie lameli zapewnia znakomitą wydajność oraz gwarantuje chłodny szlif. 07 L.p. Wymiary średnica x otwór 1. Ściernice do cięcia i szlifowania Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ x x

21 Linia MOST CERAMIC Tarcze lamelowe MOST CERAMIC 992 Nasyp z ziarna ceramicznego z domieszką ziarna korundowego na bardzo sztywnym podłożu poliestrowym. Do agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stal zwykła, nierdzewna, wysokostopowa, hartowana. Standardowa ilość lameli ściernych. W porównaniu do tarcz z nasypem cyrkonowym znacznie bardziej agresywne, szybko usuwające szlifowany materiał. Bardzo sztywne lamele ścierne o dużej żywotności przy agresywnej obróbce szlifierskiej, wymagające silnego docisku. Nie zalecane do obróbki kantów i krawędzi. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Linia MOST CERAMIC Tarcze lamelowe MOST CERAMIC 999 Nasyp z czystego ziarna ceramicznego na bardzo sztywnym podłożu poliestrowym. Do agresywnego szlifowania spoin i płaszczyzn. Przeznaczenie stale utwardzane i hartowane. Standardowa ilość lameli ściernych. W porównaniu do tarcz z nasypem cyrkonowym bardzo agresywne, szybko usuwające szlifowany materiał. Bardzo sztywne lamele ścierne o dużej żywotności przy agresywnej obróbce szlifierskiej, wymagające silnego docisku. Nie zalecane do obróbki kantów i krawędzi. Maksymalna prędkość obwodowa 80 m/s. L.p. Wymiary średnica x otwór Granulacja Prędkość obrotowa [obr./min] Opakowanie [szt.] Nr katalogowy Typ 29 Nr katalogowy Typ x x x Ściernice do cięcia i szlifowania

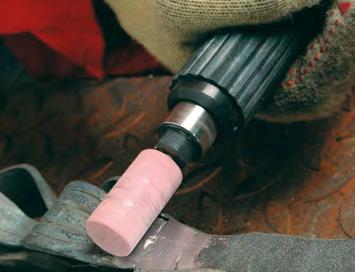

22 01 2. Ściernice o spoiwie ceramicznym 02 Oznaczenia narzędzi ściernych spojonych ceramicznych MOST STANDARD 03.1 Prędkość obwodowa Nazwa handlowa 03.2 Prędkość obrotowa Wymiary średnica x grubość x otwór 04 Typ ściernicy Typ ziarna Piktogramy bezpieczeństwa Twardość spoiwa 05.1 Granulacja ziarna ściernego Charakterystyka ściernicy wg PN 05.2 prędkość obwodowa 33 m/s Bezpieczne zastosowanie narzędzi ściernych Piktogramy bezpieczeństwa Wymiary D x T x H 05.3 Przy pracy z zastosowaniem ściernic MOST należy przestrzegać przepisów bezpieczeństwa i higieny pracy. Produkty tej grupy oznaczone są odpowiednimi piktogramami bezpieczeństwa pracy. przed rozpoczęciem pracy zapoznaj się z instrukcją użytkowania szlifierki i ściernicy podczas pracy używaj rękawic ochronnych podczas pracy używaj okularów ochronnych podczas pracy stosuj ochronniki słuchu 05.4 podczas pracy stosuj środki ochrony dróg oddechowych 06 Oznaczenia typu ziarna wg Nortona wg PN-84/M elektrokorund zwykły A 95A elektrokorund szlachetny 38A 99A węglik krzemu czarny 37C 98C Granulacja ziarna ściernego Grube Średnie Drobne Ściernice o spoiwie ceramicznym Wymiary D x T x H Prędkość obwodowa Charakterystyka [m/s] Typ1 ziarno A elektrokorund zwykły Nr katalogowy 150 x 20 x 20 A60KVBE x 20 x 32 A60KVBE x 25 x 32 A60KVBE x 25 x 32 A60KVBE x 32 x 32 A60KVBE Typ1 ziarno 38 A - elektrokorund szlachetny 150 x 20 x 20 38A60KVBE x 20 x 32 38A60KVBE x 25 x 32 38A60KVBE x 25 x32 38A60KVBE x 32 x 32 38A60KVBE Typ1 ziarno 37 C - węglik krzemu czarny 150 x 20 x 20 37C60KVK x 20 x 32 37C60KVK x 25 x 32 37C60KVK x 25 x32 37C60KVK x 32 x 32 37C60KVK

23 3. Materiały z włókniny Materiały MOST Press ze sprasowanej włókniny szlifierskiej 3M - EXL TM Kompozyt włókien nylonowych, żywicy i minerałów ściernych sprasowanych w formie płyt o różnej gęstości. Charakteryzuje się łagodnymi właściwościami ściernymi niezmiennymi na całej powierzchni i przez cały okres użytkowania materiału. Dzięki swoim właściwościom materiały z włókniny przystosowane są do pracy krawędziowej, dzięki czemu idealnie nadają się do obrabiania powierzchni trudnodostępnych, w tym spawów pachwinowych. Elastyczność zapewnia dopasowanie materiału ściernego do obrabianych elementów. Polecane głównie do stali stopowych i nierdzewnych, stali zwykłych, tworzyw sztucznych, tytanu, kevlaru itp. Z uwagi na zdolność do nie zapychania się obrabianym materiałem szczególnie przydatne do obróbki metali nieżelaznych i aluminium. Zastosowanie 5 różnych stopni sprasowania włókniny (2 SF, 2 AM, 3 SF, 6 AM, 8 AC) pozwoliło uzyskać nowatorskie narzędzia do zróżnicowanej obróbki szlifiersko-polerskiej. Najlżejsze 2-krotne sprasowanie włókniny skorelowano z najdrobniejszym ziarnem ściernym (Fine), co umożliwiło uzyskanie miękkiej ściernicy idealnej do wykańczania powierzchni. Najmocniejsze 8-krotne sprasowanie połączono z grubym ziarnem ściernym (Coarse), co dało w efekcie elastyczną i twardą ściernicę do lekkiego szlifowania, wykańczania lub gratowania. Idealnie nadają się do szlifowania lub polerowania spoin pachwinowych oraz elementów płaskich a także do gratowania, czyszczenia, usuwania przebarwień, nadania odpowiedniej faktury powierzchni, wykańczania odlewów oraz odkuwek. Szeroka gama narzędzi MOST PRESS wykonana z włókniny sprasowanej 3M -EXL TM : XL-UW Koła XL-RDH Tarcze XL-DR Dyski w systemie Roloc XL-ST Ściernice trzpieniowe Dostępny typoszereg Gradacja Kolor Grubość 3 mm 6 mm 12 mm 2S Fine szaro-niebieski x x 2A Medium szaro-brązowy x x 3S Fine szary x 6A Medium jasnobrązowy x x x 8A Coarse ciemnobrązowy x System nazewnictwa produktów MOST PRESS z włókniny sprasowanej 3M EXL TM Materiał Forma Twardość Ziarno Granulacja Włóknina sprasowana 3M-EXL TM UW koła 2 miękkie S węglik krzemu FIN P400 - P600 RDH tarcze na szlifierkę kątową 3,6 średnie A elektrokorund MED P240 DR dyski Roloc 8 twarde CRS P120 ST ściernice trzpieniowe Materiały z włókniny

24 01 Koła z włókniny sprasowanej MOST PRESS XL-UW Dają się profilować, dzięki czemu dostosowują się do specyficznego kształtu obrabianej powierzchni. Doskonale nadają się do obróbki spawów pachwinowych Dostępny typoszereg Grubość włókniny Gradacja Kolor 3 mm 6 mm 12 mm 25 mm 2S Fine szaro-niebieski x x x 2A Medium szaro-brązowy x x 3S Fine szary x 6A Medium jasnobrązowy x x 8A Coarse ciemnobrązowy x 3. Materiały z włókniny Nazwa Gradacja Średnica zewnętrzna Grubość Mocowanie Nr katalogowy Koło MOST PRESS XL-UW 6A Med 125 mm 3 mm otw. 22 mm A Med 150 mm 3 mm otw. 22 mm S Fine A Med S Fine 125 mm 6 mm otw. 22 mm A Med A Crs S Fine A Med S Fine 150 mm 6 mm otw. 22 mm A Med A Crs S Fine mm 12 mm otw. 22 mm 2A Med S Fine mm 12 mm otw. 22 mm 2A Med S Fine 125 mm 25 mm otw. 22 mm S Fine 150 mm 25 mm otw. 22 mm

25 Tarcze z włókniny sprasowanej MOST PRESS XL-RDH Tarcze o grubości 6 i 12 mm doskonale spisują się przy polerowaniu i wygładzaniu dużych powierzchni. Talerz nośny z włókna szklanego umożliwia mocowanie tarczy na szlifierkach kątowych. Nazwa Gradacja Średnica zewnętrzna Grubość Mocowanie Nr katalogowy 2S Fine A Med S Fine 125 mm 6 mm otw. 22 mm Tarcza MOST PRESS XL-RDH 6A Med A Crs S Fine mm 12 mm otw. 22 mm 2A Med Materiały z włókniny

26 01 Dyski Roloc z włókniny sprasowanej MOST PRESS XL-DR System szybkowymiennych krążków szlifierskich typu ROLOC połączonych za pomocą gwintu z tworzywa sztucznego z talerzykiem wspierającym. Niewielka średnica dysków czyni szlifowanie lżejszym i nie wymaga od napędów szlifierskich dużej mocy. Lekkie i poręczne szlifierki elektryczne i pneumatyczne dedykowane do systemu ROLOC ułatwiają szlifowanie precyzyjne oraz w miejscach trudno dostępnych Nazwa Dysk ROLOC MOST PRESS XL-DR Dysk ROLOC MOST PRESS XL-DR Gradacja Średnica zewnętrzna Grubość Mocowanie Nr katalogowy 2S Fine 9M A Med 9M S Fine 50 mm 6 mm gwint typu Roloc 9M A Med 9M A Crs 9M S Fine 9M A Med 9M S Fine 75 mm 6 mm gwint typu Roloc 9M A Med 9M A Crs 9M Ściernice trzpieniowe z włókniny sprasowanej MOST PRESS XL-ST Wymiary Gradacja średnica x grubość x trzpień 2S Fine 2A Medium 3S Fine 6A Medium 8A Coarse 12x6x x6x x6x x6x x6x x6x x12x x12x x12x x12x x12x x12x Materiały z włókniny

27 Nylonowa włóknina czyszcząca MOST CLEAN Zbudowana z włókien syntetycznych, ziaren szlifujących i żywicy. Idealna do czyszczenia spawów, usuwania zgorzeliny, przebarwień, powłok malarskich, rdzy, warstw epoksydowych i ochronnych PCV. Bardzo szybkie czyszczenie, uzyskuje się powierzchnię metalicznie czystą bez ubytku obrabianego materiału. Idealnie nadaje się do usuwania przebarwień po spawaniu stali nierdzewnej. Dostępne jako dyski z trzpieniem, walce lub jako tarcze na szlifierki kątowe. Nazwa MOST CLEAN Dysk z otworem Trzpień mocujący MOST CLEAN Dysk na trzpieniu MOST CLEAN Tarcza na podkładzie żywicznym MOST CLEAN Walec Średnica zew. 110 Grubość Mocowanie Max. obroty [obr./min] Nr katalogowy otw trzp trzp trzp otw x 100 otw Materiały z włókniny

28 01 02 Włókniny szlifierskie MOST do obróbki ręcznej Włókniny szlifierskie są trójwymiarowym wyrobem ściernym. Struktura włókniny zbudowana jest z włókien syntetycznych, które cechuje duża odkształcalność i odporność na działanie płynów obróbkowych. Do włókien przyczepione są za pomocą żywic drobne cząstki ścierne składające się z ziaren ściernych i spoiwa. Cząstki te są rozmieszczone równomiernie w przestrzeni wyrobu, tworząc bardzo korzystną strukturę w czasie obróbki. Materiały ścierne stosowane do budowy włóknin to ziarna z elektrokorundu lub węglika krzemu. Główne zalety włóknin: równomierne rozmieszczenie ziaren ściernych, brak uszkodzeń i przypaleń obrabianej powierzchni, przejęcie zabrudzeń z obrabianej powierzchni (przedmiot jest obrabiany przez czystą włókninę), łatwość dopasowania się do skomplikowanych kształtów Materiały z włókniny Nazwa Forma Nr katalogowy Włóknina zgrubna COARSE (P80) Agresywna, trwała, odporna na rozrywanie włóknina o jednorodnej budowie, zapewniająca powtarzalny efekt. Aplikacje: czyszczenie, wykańczanie powierzchni metalowych i innych. Przeznaczenie: stal nierdzewna, metal. Kolor brązowy Włóknina średnia MEDIUM (P180) Trwała, odporna na rozrywanie włóknina, o jednorodnej budowie, zapewniająca szybki efekt przy minimalnym docisku. Aplikacje: czyszczenie, wykańczanie powierzchni metalowych i innych. Przeznaczenie: stal nierdzewna, tworzywa sztuczne, metal, drewno. Kolor brązowy Włóknina uniwersalna FINE (P240) Odporna uniwersalna włóknina o elastycznej konstrukcji, do profesjonalnych zastosowań w obróbce ręcznej. Aplikacje: ręczne operacje oczyszczania, usuwanie nalotów, matowanie i ścieranie powłok lakierniczych, obróbka ceramiki przed wypalaniem. Przeznaczenie: stal nierdzewna, tworzywa sztuczne, metal, drewno. Kolor zielony Włóknina drobna VERY FINE (P320) Najbardziej popularna włóknina przy obróbce stali nierdzewnej oraz drewna. Delikatna włóknina o elastycznej konstrukcji do pracy ręcznej, jednorodny nasyp w całej objętości włókniny, szybka i wydajna praca dzięki dużej koncentracji ziarna ściernego. Aplikacje: czyszczenie i wykańczanie ręczne, matowanie powłok lakierniczych, delikatne usuwanie nalotów. Przeznaczenie: stal nierdzewna, tworzywa sztuczne, metal, powłoki lakiernicze, drewno. Kolor brązowy Włóknina bardzo drobna ULTRA FINE (P500) Delikatna włóknina o elastycznej konstrukcji do pracy ręcznej, jednorodny nasyp w całej objętości włókniny, szybka i wydajna praca dzięki dużej koncentracji ziarna ściernego. Aplikacje: czyszczenie i wykańczanie ręczne, matowanie powłok lakierniczych, delikatne usuwanie nalotów. Przeznaczenie: stal nierdzewna, tworzywa sztuczne, metal, powłoki lakiernicze, drewno. Kolor szary Arkusz 152 x 222 mm Rolka 100 mm x 5 mb Arkusz 152 x 222 mm Rolka 100 mm x 5 mb Arkusz 152 x 222 mm Rolka 100 mm x 5 mb Arkusz 152 x 222 mm Rolka 100 mm x 5 mb Arkusz 152 x 222 mm Rolka 100 mm x 5 mb 9M M M M M M M M M M

29 4. Ściernice listkowe Ściernice listkowe z płótna ściernego Trzpieniowe MOST PT Wymiary Prędkość obrotowa max [obr./min] Granulacja P40 P60 P80 P120 P150 P x 15 x x 20 x x 25 x x 15 x x 20 x x 30 x x 15 x x 20 x x 30 x x 20 x x 30 x x 20 x x 30 x x 40 x x 50 x x 20 x x 30 x x 40 x x 50 x Nasadzane z otworem MOST PO Prędkość Granulacja Wymiary obrotowa max [obr./min] P40 P60 P80 P120 P150 P x 25 x x 50 x Nasadzane z gwintem M14 MOST KL Prędkość Granulacja Wymiary obrotowa max [obr./min] P40 P60 P80 P120 P150 P x 20 x M Walce do satyniarek MOST WP Prędkość Granulacja Wymiary obrotowa max [obr./min] P40 P60 P80 P100 P x 50 x x 100 x Ściernice listkowe

30 01 02 Ściernice listkowe z włókniny szlifierskiej Trzpieniowe MOST WT Wymiary Prędkość obrotowa max Coarse Medium Fine Super Fine Ultra Fine [obr./min] 30 x 30 x x 20 x x 30 x x 30 x x 50 x x 50 x x 50 x Nasadzane z otworem MOST WO Wymiary Prędkość obrotowa max Coarse Medium Fine Super Fine Ultra Fine [obr./min] 165 x 50 x Walce do satyniarek MOST WW Wymiary Prędkość obrotowa max Coarse Medium Fine Super Fine Ultra Fine [obr./min] 100 x 50 x x 100 x Garnkowe z gwintem M14, MOST GW Wymiary Prędkość obrotowa max Coarse Medium Fine Very Fine [obr./min] 100 x 50 x M Ściernice listkowe

31 Ściernice z włókniny fałdowanej MOST Trzpieniowe MOST MSF Wymiary Prędkość obrotowa max Coarse Medium Fine Very Fine [obr./min] 100 x 50 x Walce do satyniarek MOST FRW Wymiary Prędkość obrotowa max Coarse Medium Fine Very Fine [obr./min] 100 x 100 x Ściernice listkowe z włókniny szlifierskiej przekładane płótnem ściernym Trzpieniowe MOST WPT Wymiary Prędkość obrotowa max [obr./min] Coarse/P80 Medium/P120 Fine/P180 Very Fine/P x 30 x x 20 x x 30 x x 30 x x 50 x x 50 x x 50 x Walce do satyniarek MOST WPW Wymiary Prędkość obrotowa max Coarse/P80 Medium/P120 Fine/P180 Very Fine/P320 [obr./min] 100 x 50 x x 100 x Ściernice listkowe

32 01 5. Narzędzia ścierne typu ROLOC 02 System szybkowymiennych krążków szlifierskich typu ROLOC połączonych za pomocą gwintu z tworzywa sztucznego z talerzykiem wspierającym. Szeroka gama materiałów ściernych umożliwia odpowiedni dobór narzędzi na każdym etapie obróbki (od zgrubnej po wykańczającą). Niewielka średnica dysków czyni szlifowanie lżejszym i nie wymaga od napędów szlifierskich dużej mocy. Lekkie i poręczne szlifierki elektryczne i pneumatyczne dedykowane do systemu ROLOC ułatwiają szlifowanie precyzyjne oraz w miejscach trudno dostępnych Dyski ROLOC z płótna ściernego 04 Nazwa Dysk ROLOC MOST ZIRCONIUM Dysk ROLOC MOST ZIRCONIUM Opis Nasyp cyrkonowy z dodatkiem chłodzącym. Do szlifowania stali zwykłej, nierdzewnej, aluminium, stopów niklu. Kolor zielony. Wymiar Max. obr./min Nr katalogowy 9M M M M M M M M M M Granulacja P36 P40 P60 P80 P120 P36 P40 P60 P80 P Nazwa Dysk ROLOC MOST FVV CERAMIC Dysk ROLOC MOST FVV CERAMIC Opis Nasyp ceramiczny z dodatkiem chłodzącym. Do szlifowania stali zwykłej, nierdzewnej, aluminium, stopów niklu. Kolor pomarańczowy. Wymiar Max. obr./min Nr katalogowy 9M M M M M M M M M M Granulacja P40 P60 P80 P120 P40 P60 P80 P120 P80 P Narzędzia ścierne typu ROLOC

33 Dyski ROLOC z włókniny szlifierskiej Nazwa Dysk ROLOC MOST FVV HD (włóknina) Dysk ROLOC MOST FVV HD (włóknina) Opis Włóknina typu HD do gratowania, satynowania i polerowania. Do obróbki stali zwykłej, nierdzewnej, aluminium i tytanu. Wymiar [mm.] Max. obroty/min Nr katalogowy 9M M M M M M M M Granulacja Coarse Medium Very fine Super fine Coarse Medium Very fine Super fine Dyski ROLOC z włókniny sprasowanej MOST PRESS XL-DR System szybkowymiennych krążków szlifierskich typu ROLOC połączonych za pomocą gwintu z tworzywa sztucznego z talerzykiem wspierającym. Niewielka średnica dysków czyni szlifowanie lżejszym i nie wymaga od napędów szlifierskich dużej mocy. Lekkie i poręczne szlifierki elektryczne i pneumatyczne dedykowane do systemu ROLOC ułatwiają szlifowanie precyzyjne oraz w miejscach trudno dostępnych. Nazwa Dysk ROLOC MOST PRESS XL-DR Dysk ROLOC MOST PRESS XL-DR Rozmiar Gradacja Średnica Nr katalogowy Grubość Mocowanie zewnętrzna 2S Fine 9M A Med 9M S Fine 50 mm 6 mm gwint typu Roloc 9M A Med 9M A Crs 9M S Fine 9M A Med 9M S Fine 75 mm 6 mm gwint typu Roloc 9M A Med 9M A Crs 9M Akcesoria Nazwa Talerzyk wspierający ROLOC Adapter M14 do talerzyka ROLOC Opis Talerzyk wspierający z trzpieniem 6 mm oraz gwintem 1/4 Pozwala na przykręcenie talerzyka wspierającego do szlifierki kątowej z gwintem M14 Wymiar Max. obroty/min Nr katalogowy M M M Narzędzia ścierne typu ROLOC

34 01 6. Pasy bezkońcowe Pasy bezkońcowe MOST z płótna ściernego do szlifierek MOST oraz GRIT 6. Pasy bezkońcowe Rozmiar Nazwa Granulacja Nr katalogowy 75 x 2000 mm do szlifierek MOST JSG 75, GRIT GX 75, GRIT GI x 2250 mm do szlifierek GRIT GXR 75 MOST CORUNDUM płótno elektrokorundowe kolor brązowy MOST ZIRCONIUM płótno cyrkonowe kolor niebieski MOST ZIRCONIUM HD wysokowydajne płótno cyrkonowe kolor zielony MOST CERAMIC wysokowydajne płótno ceramiczne kolor pomarańczowy MOST TZ płótno typu Trizact kolor szary MOST CORUNDUM płótno elektrokorundowe kolor brązowy MOST ZIRCONIUM HD wysokowydajne płótno cyrkonowe kolor zielony MOST ZIRCONIUM płótno cyrkonowe kolor niebieski MOST CERAMIC wysokowydajne płótno ceramiczne kolor pomarańczowy MOST TZ płótno typu Trizact kolor szary 36 9M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M

35 Pasy bezkońcowe MOST z płótna ściernego do szlifierek MOST oraz GRIT Rozmiar Nazwa Granulacja Nr katalogowy 75 x 3000 mm do szlifierek GRIT GIC 150 x 2000 mm do szlifierek MOST JSG 150 GRIT GI 150 MOST CORUNDUM płótno elektrokorundowe kolor brązowy MOST ZIRCONIUM płótno cyrkonowe kolor niebieski MOST ZIRCONIUM HD wysokowydajne płótno cyrkonowe kolor zielony MOST CERAMIC wysokowydajne płótno ceramiczne kolor pomarańczowy MOST TZ płótno typu Trizact kolor szary MOST CORUNDUM płótno elektrokorundowe kolor brązowy MOST ZIRCONIUM płótno cyrkonowe kolor niebieski MOST ZIRCONIUM HD wysokowydajne płótno cyrkonowe kolor zielony MOST CERAMIC wysokowydajne płótno ceramiczne kolor pomarańczowy MOST TZ płótno typu Trizact kolor szary 36 9M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M Pasy bezkońcowe

36 01 02 Pasy bezkońcowe MOST z płótna ściernego do szlifierek MOST oraz GRIT Rozmiar Nazwa Granulacja Nr katalogowy 150 x 2250 mm do szlifierek GRIT GIR MOST CORUNDUM płótno elektrokorundowe kolor brązowy MOST ZIRCONIUM płótno cyrkonowe kolor niebieski MOST ZIRCONIUM HD wysokowydajne płótno cyrkonowe kolor zielony MOST CERAMIC wysokowydajne płótno ceramiczne kolor pomarańczowy MOST TZ płótno typu Trizact kolor szary 36 9M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M Pasy bezkońcowe MOST z włókniny szlifierskiej i filcu do szlifierek MOST oraz GRIT 6. Pasy bezkońcowe Rozmiar Nazwa Granulacja Nr katalogowy 75 x 2000 mm do szlifierek GRIT GX 75, GRIT GI 75, MOST JSG x 2250 mm do szlifierek GRIT GXR x 3000 mm do szlifierek GRIT GIC MOST FVV HD włóknina 3M typu Heavy Duty MOST FELT filc MOST FVV HD włóknina 3M typu Heavy Duty MOST FELT filc MOST FVV HD włóknina 3M typu Heavy Duty MOST FELT filc Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M M Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M M Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M M

37 Pasy bezkońcowe MOST z włókniny szlifierskiej i filcu do szlifierek MOST oraz GRIT Rozmiar Nazwa Granulacja Nr katalogowy 150 x 2000 mm do szlifierek MOST JSG 150 GRIT GI x 2250 mm do szlifierek GRIT GIR MOST FVV HD włóknina 3M typu Heavy Duty MOST FELT filc MOST FVV HD włóknina 3M typu Heavy Duty MOST FELT filc Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M M Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M M Pasy bezkońcowe MOST z płótna ściernego do szlifierek SUHNER Rozmiar Nazwa Granulacja Nr katalogowy 3 x 520 mm 6 x 520 mm 12 x 520 mm 19 x 520 mm 30 x 533 mm MOST PREMIUM Zirconium Gr MOST PREMIUM Zirconium Gr MOST PREMIUM Zirconium Gr MOST PREMIUM Zirconium Gr Corundum Gr. > 120 MOST CERAMIC MOST TZ MOST PREMIUM Zirconium Gr Corundum Gr. > M M M M M M M M M M M M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M M M M M M M M M Pasy bezkońcowe

38 01 02 Pasy bezkońcowe MOST z płótna ściernego do szlifierek SUHNER Rozmiar Nazwa Granulacja Nr katalogowy 30 x 533 mm 30 x 610 mm 50 x 450 mm MOST CERAMIC MOST TZ MOST PREMIUM Zirconium Gr Corundum Gr. > 120 MOST CERAMIC MOST TZ MOST PREMIUM Zirconium Gr Corundum Gr. > 120 MOST CERAMIC MOST TZ 40 9M M M M A100 9M A65 9M A45 9M A30 9M A16 9M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M M M M M M M M M M M M M A100 9M A65 9M A45 9M A30 9M A16 9M Pasy bezkońcowe

39 Pasy bezkońcowe MOST z włókniny szlifierskiej i filcu do szlifierek SUHNER Rozmiar Nazwa Granulacja Nr katalogowy 6 x 520 mm 12 x 520 mm 19 x 520 mm 30 x 533 mm 30 x 610 mm 50 x 450 mm MOST FVV HD włoknina Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M MOST FVV HD włoknina Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M MOST FVV HD włóknina 3M typu Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M MOST FVV HD włóknina 3M typu Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M MOST FVV HD włóknina 3M typu Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M MOST FVV HD włóknina 3M typu Heavy Duty Coarse 9M Medium 9M Very Fine 9M Super Fine 9M Ultra Fine 9M MOST FELT filc 9M Pasy bezkońcowe

40 01 7. Tarcze i pasty polerskie MOST 02 Materiały do polerowania stali nierdzewnej, metali nieżelaznych i kolorowych Najlepszą jakość polerowania z reguły uzyskuje się w trzech etapach: 1. Wstępne polerowanie Po dokładnym szlifowaniu (ziarnistość min. 280) polerowanie wstępne jest najważniejszym krokiem roboczym, który istotnie wpływa na wynik końcowy. Stal i stal nierdzewną poleruje się za pomocą sizalowej szczotki oraz białej pasty polerskiej; do metali nieżelaznych stosuje się brązową pastę polerską. + Powierzchnia po wstępnym polerowaniu Tarcza sizalowa MOST Pasta biała Stal nierdzewna Tarcza sizalowa MOST Pasta brązowa Metale nieżelazne i kolorowe 2. Polerowanie zasadnicze W czasie polerowania zasadniczego usuwane są ślady poprzednich czynności roboczych. Stosowane są tu opatentowane tarcze polerskie z twardą włókniną Notiflex 914. Zdecydowane zalety: brak zakłócających nitek, brak frędzli, wymagany mniejszy docisk, niższe temperatury i o 30% mniejsze zużycie pasty w porównaniu do dostępnych w handlu tarcz z materiału. Do stali zwykłych i nierdzewnych stosuje się białą pastę, zaś do metali nieżelaznych i kolorowych brązową Powierzchnia po wypolerowaniu 05.3 Tarcza polerska twarda Notiflex Hard 914 MOST Pasta biała Stal nierdzewna 05.4 Tarcza polerska twarda Notiflex Hard 914 MOST + Pasta brązowa Metale nieżelazne i kolorowe Polerowanie na wysoki połysk Stosowana jest miękka tarcza polerska Notiflex 925 oraz niebieska pasta polerska (do wszystkich metali). 07 Tarcza polerska miękka Notiflex Soft 925 MOST + Pasta niebieska Stal nierdzewna / Metale nieżelazne i kolorowe Materiał obrabiany Etap 1 Etap 2 Etap 3 Notiflex 925 (soft) Wstępne polerowanie, szczotka sizalowa Polerowanie zasadnicze Notiflex 914 (hard) Polerowanie na wysoki połysk, Notiflex 925 (soft) Powierzchnia po polerowaniu na wysoki połysk Stal nierdzewna Pasta polerska, biała Pasta polerska, niebieska Metale nieżelazne i kolorowe Pasta polerska, brązowa Pasta polerska, niebieska 09 Jako narzędzia napędzające można zastosować wiertarki, giętkie wałki, polerki kątowe, ręczne i stacjonarne i stojakowe. Optymalne prędkości obróbki: od 20 do 30 m/s. 7. Tarcze i pasty polerskie MOST

41 Tarcze polerskie MOST Nazwa Nr katalogowy średnica 100 mm Tarcza sizalowa MOST 100 x 13 mm otwór 10 mm (etap wstępny) 9M Tarcza polerska twarda 100 x 13 mm otwór 10 mm Notiflex Hard 914 MOST (etap pośredni) 9M Tarcza polerska miękka 100 x 13 mm otwór 10 mm Notiflex Soft 925 MOST (etap końcowy) 9M średnica 150 mm Tarcza sizalowa MOST 150 x 17 mm otwór 14/20 mm (etap wstępny) 9M Tarcza polerska twarda 150 x 15 mm otwór 14/20 mm Notiflex Hard 914 MOST (etap pośredni) 9M Tarcza polerska miękka 150 x 10 mm otwór 14/20 mm Notiflex Soft 925 MOST (etap końcowy) 9M średnica 200 mm Tarcza sizalowa MOST 200 x 17 mm otwór 14/20 mm (etap wstępny) 9M Tarcza polerska twarda 200 x 15 mm otwór 14/20 mm Notiflex Hard 914 MOST (etap pośredni) 9M Tarcza polerska miękka 200 x 10 mm otwór 14/20 mm Notiflex Soft 925 MOST (etap końcowy) 9M Pasty polerskie MOST Nazwa Pasta polerska biała duża MOST (wstępna, do stali zwykłej i nierdzewnej) Pasta polerska niebieska duża MOST (wykończająca do stali zwykłej i nierdzewnej) Pasta polerska brązowa duża MOST (do metali nieżelaznych i kolorowych) Nr katalogowy 9M M M Zestaw do polerowania materiałów ze stali nierdzewnej, metali nieżelaznych i kolorowych Skład zestawu: 2 tarcze polerskie sizalowe, Ø 100 mm 2 tarcze polerskie Notiflex hard 914, 100 mm 2 tarcze polerskie Notiflex soft 925, 100 mm pasta polerska mała (3 rodzaje), biała, brązowa, niebieska uchwyt mocujący Ø 6 mm. Nr katalogowy: Tarcze i pasty polerskie MOST

42 01 8. Szczotki techniczne 02 Szczotki doczołowe MOST z drutu splatanego, gwint M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,50 mm Ø 65 mm obr./min 0,50 mm Ø 75 mm obr./min 0,50 mm Ø 80 mm obr./min 0,50 mm Ø 100 mm obr./min 0,50 mm Ø 125 mm obr./min Drut nierdzewny 0,35 mm Ø 65 mm obr./min 0,50 mm Ø 65 mm obr./min 0,50mm Ø 80 mm obr./min Szczotki doczołowe MOST z drutu falistego, gwint M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 60 mm obr./min 0,30 mm Ø 75 mm obr./min 0,30 mm Ø 80 mm obr./min 0,30 mm Ø 100 mm obr./min Drut nierdzewny 0,30 mm Ø 60 mm obr./min 0,30 mm Ø 75 mm obr./min 0,30 mm Ø 80 mm obr./min 0,30 mm Ø 100 mm obr./min Szczotki doczołowe MOST z drutu falistego, trzpień 6 mm Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 50 mm obr./min 0,30 mm Ø 75 mm obr./min Drut nierdzewny 0,30 mm Ø 50 mm obr./min 0,30 mm Ø 75 mm obr./min 0,20 mm Ø 75 mm obr./min Szczotki stożkowe MOST z drutu splatanego, gwint M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,50 mm Ø 100x13 mm obr./min 0,50 mm Ø 115x13 mm obr./min 0,50 mm Ø 125x13 mm obr./min Drut nierdzewny 0,50 mm Ø 100x13 mm obr./min 0,50 mm Ø 115x15 mm obr./min Szczotki stożkowe MOST z drutu falistego, gwint M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 100 x 16 mm obr./min 0,30 mm Ø 100 x 20 mm obr./min Drut nierdzewny 0,30 mm Ø 100 x 10 mm obr./min 0,30 mm Ø 100 x 20 mm obr./min 0,20 mm Ø 100 x 20 mm obr./min 8. Szczotki techniczne

43 Szczotki tarczowe MOST z drutu splatanego, gw. M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,50 mm Ø 125 x 13 mm obr./min Drut nierdzewny 0,50 mm Ø 125 x 13 mm obr./min Szczotki tarczowe MOST z drutu falistego, gw. M14 Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 115 x 13 mm obr./min Drut nierdzewny 0,30 mm Ø 115 x 13 mm obr./min Szczotki tarczowe MOST z drutu splatanego, z otw. 22 mm Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,50 mm Ø 115 x 12 mm obr./min 0,50 mm Ø 125 x 13 mm obr./min 0,50 mm Ø 125 x 6 mm obr./min Drut nierdzewny 0,50 mm Ø 115 x 12 mm obr./min 0,50 mm Ø 125 x 13 mm obr./min 0,50 mm Ø 178 x 13 mm obr./min Szczotki tarczowe MOST z drutu falistego, z otw. 32 mm + adaptory Szczotki tarczowe MOST z drutu splatanego, trzpień 6 mm Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 125 x 22 x 20 mm obr./min 0,30 mm Ø 150 x 25 x 32 mm obr./min 0,30 mm Ø 178 x 25 x 32 mm obr./min 0,30 mm Ø 200 x 25 x 32 mm obr./min 0,30 mm Ø 250 x 25 x 32 mm obr./min Drut nierdzewny 0,20 mm Ø 150 x 20 x 32 mm obr./min 0,30 mm Ø 150 x 20 x 32 mm obr./min 0,20 mm Ø 200 x 20 x 32 mm obr./min 0,30 mm Ø 200 x 20 x 32 mm obr./min 0,20 mm Ø 250 x 20 x 32 mm obr./min 0,30 mm Ø 250 x 20 x 32 mm obr./min Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,50 mm Ø 75 x 12 mm obr./min Drut nierdzewny 0,50 mm Ø 75 x 12 mm obr./min Szczotki techniczne

44 01 02 Szczotki tarczowe MOST z drutu falistego, trzpień 6 mm Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 40 x 5 mm obr./min 0,30 mm Ø 50 x 7 mm obr./min 0,30 mm Ø 63 x 9 mm obr./min 0,30 mm Ø 75 x 10 mm obr./min 0,30 mm Ø 100 x 12 mm obr./min Drut nierdzewny 0,20 mm Ø 50 x 7 mm obr./min 0,30 mm Ø 75 x 10 mm obr./min 0,20 mm Ø 75 x 10 mm obr./min 0,20 mm Ø 100 x 10 mm obr./min Drut nierdzewny (szybkoobrotowe) 0,20 mm Ø 50 x 17 mm obr./min 0,30 mm Ø 50 x 10 mm obr./min 0,20 mm Ø 70 x 18 mm obr./min 0,30 mm Ø 70 x 18 mm obr./min 0,30 mm Ø 80 x 19 mm obr./min Szczotki pędzelkowe MOST z drutu falistego, trzpień 6 mm Grubość drutu Wymiary Nr katalogowy Max. obroty Drut stalowy 0,30 mm Ø 12 mm obr./min 0,30 mm Ø 17 mm obr./min 0,30 mm Ø 25 mm obr./min 0,30 mm Ø 30 mm obr./min Drut nierdzewny 0,30 mm Ø 10 mm obr./min 0,30 mm Ø 17 mm obr./min 0,30 mm Ø 25 mm obr./min 0,30 mm Ø 30 mm obr./min Szczotki ręczne MOST Wymiary Nr katalogowy Drut stalowy, drewniana 2 rzędowe rzędowe rzędowe rzędowe Drut nierdzewny, drewniana 2 rzędowe rzędowe rzędowe rzędowe Drut stalowy, rękojeść z tworzywa sztucznego, czerwona uniwersalna 265/ Drut nierdzewny, rękojeść z tworzywa sztucznego, zielona uniwersalna 265/ Drut mosiężny, rękojeść z tworzywa sztucznego, żółta uniwersalna 265/ Drut stalowy, z tworzywa sztucznego, czarno-żółta szczelinowa 2 rzędowa Szczotki techniczne

45 9. Frezy z węglików spiekanych Zalecenia dla użytkownika: Uzyskanie optymalnych parametrów pracy frezu może wymagać szczegółowego doboru i precyzyjnej regulacji obrotów w zakresach przedstawionych w tabeli. Materiały utwardzane wymagają wolniejszych obrotów. Frezy długie (dł. pow. 150 mm) wymagają wolniejszych obrotów. Podczas pracy frezami należy stosować lekki nacisk oraz stały posuw. Praca z prędkością poniżej optymalnej powoduje wykruszanie się główki frezu. Praca z prędkością powyżej optymalnej powoduje nadmierne zużycie główki frezu. Nie należy przegrzewać frezu, ponieważ nadmierna temperatura może spowodować roztopienie połączenia główki i trzpienia i w konsekwencji zniszczenie frezu. Niewłaściwe zamocowanie frezu lub praca wyeksploatowaną frezarką może spowodować uszkodzenie frezu. Nie należy zagłębiać frezu w materiał głębiej aniżeli na 1/3 jego długości. Rodzaje uzębienia oraz ich zastosowanie Uzębienie Zastosowanie HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Uzębienie uniwersalne o dużej szybkości skrawania, do zgrubnej obróbki powierzchni spoin, gdzie wymagane jest uzyskanie gładkiej powierzchni. Do większości stali ferrytycznych. Do stali twardych. Zapewnia uzyskanie gładkiej powierzchni. Do obróbki precyzyjnej. Uzębienie standardowe do twardszych rodzajów stali. Zapewnia uzyskanie twardej powierzchni w obróbce. Uzębienie typu HEAVY DUTY o bardzo dużej żywotności i wysokiej wydajności skrawania. Do większości metali żelaznych. Uzębienie specjalne do stopów aluminium, metali miękkich i kolorowych oraz tworzyw termoplastycznych. Uzębienie uniwersalne przeznaczone dla minifrezów. Stal Stal hartowana Stal nierdzewna Żeliwo Tytan Nikiel Stopy miedzi Aluminium Tworzywa sztuczne Materiały ceramiczne - rekomendowane - dopuszczalne Zalecenia dotyczące prędkości obrotowych [obr./min] Średnica Ø 3 mm 6 mm 10 mm 12 mm 16 mm Stal Stal hartowana Stal nierdzewna Żeliwo Tytan Nikiel Stopy miedzi Aluminium Tworzywa sztuczne Materiały ceramiczne Frezy z węglików spiekanych

46 01 Kształty i ich oznaczenia Kształt Nazwa Przykłady zastosowania Oznaczenia kształtu wg DIN 8033 Oznaczenie kształtu wg MOST i Karnasch 02 Frez cylindryczny ZYA A 03.1 Frez cylindryczny z uzębieniem czołowym ZYA B Frez cylindryczny zaokrąglony WRC C Frez kulisty KUD D Frez owalny TRE E Frez ostrołukowy zaokrąglony RBF F Frez ostrołukowy zaostrzony SPG G Frez płomieniowy - H 05.3 Frez stożkowy 60 KSJ J 05.4 Frez stożkowy 90 KSK K 06 Frez stożkowy zaokrąglony KEL L Frez stożkowy SKM M Frez stożkowy odwrócony WKN N Frezy z węglików spiekanych

47 Frezy z węglików spiekanych MOST Standardowo dostępne w uzębieniu krzyżowym D (HP-3). Pozostałe typy uzębienia i inne rozmiary dostępne na zamówienie. Kształt A Frezy cylindryczne (ZYA) Kształt Nazwa Wymiary Nr katalogowy A 20D 8x20x Frez A cylindryczny (ZYA) A 1020D 10x20x A 1225D 12x25x Kształt B Frezy cylindryczne z uzębieniem czołowym (ZYA) Kształt Nazwa Wymiary Nr katalogowy Frez B cylindryczny z uzębieniem czołowym (ZYA) B 20D 8x20x B 1020D 10x20x B 1225D 12x25x Kształt C Frezy cylindryczne zaokrąglone (WRC) Kształt Nazwa Wymiary Nr katalogowy Frez C cylindryczny zaokrąglony (WRC) C 20D 8x20x C 1020D 10x20x C 1225D 12x25x C 1225D 12x25x Frezy z węglików spiekanych

48 Kształt D Frezy kuliste (KUD) 03.2 Kształt Nazwa Wymiary Nr katalogowy D 0605D 6x5,4x Frez D kulisty (KUD) D 06D 8x7,2x D 1009D 10x9x D 1210D 12x10,8x Kształt E Frezy owalne (TRE) Kształt Nazwa Wymiary Nr katalogowy E 13D 8x13x Frez E owalny (TRE) E 1016D 10x16x E 1220D 12x22x Kształt F Frezy ostrołukowe zaokrąglone (RBF) 07 Kształt Nazwa Wymiary Nr katalogowy Frez F ostrołukowy zaokrąglony (RBF) F 0620D 6x19x F 20D 8x20x F 1020D 10x20x F 1225D 12x25x F 1225D 12x25x Frezy z węglików spiekanych

49 Kształt G Frezy ostrołukowe zaostrzone (SPG) Kształt Nazwa Wymiary Nr katalogowy Frez G ostrołukowy zaostrzony (SPG) G 20D 8x20x G 1020D 10x20x G 1225D 12x25x Kształt H Frezy płomieniowe Kształt Nazwa Wymiary Nr katalogowy H 20D 8x20x Frez H płomieniowy H 1020D 10x20x H 1232D 12x32x Kształt L Frezy stożkowe zaokrąglone (KEL) Kształt Nazwa Wymiary Nr katalogowy Frez L stożkowy zaokrąglony (KEL) L 22D 8x22x L 1025D 10x20x L 1230D 12x30x L 1230D 12x30x Kształt M Frezy stożkowe (SKM) Kształt Nazwa Wymiary Nr katalogowy M 0620D 6x19x Frez M stożkowy (SKM) M 20D 8x20x M 1020D 10x20x M 1225D 12x25x Frezy z węglików spiekanych

50 01 Powlekane frezy z węglików spiekanych Innowacyjna technologia frezów firmy KARNASCH Frezy KARNASCH zostały opracowane w najnowszej technologii. Firma Karnasch Germany wychodząc naprzeciw stale rosnącym wymaganiom i oczekiwaniom Klientów opracowała nową generację frezów z węglików spiekanych, które dzięki innowacyjnej technologii śmiało można nazwać narzędziem XXI wieku. Wszędzie tam, gdzie używa się standardowych frezów z węglików spiekanych szczególnie wyraźnie uwidacznia się siła i przewaga frezów Karnasch SIŁA PRZEZ INNOWACJĘ POWŁOKA BLUE-TEC / BLACK TEC Frezy XXI wieku są pokrywane innowacyjną powłoką BLUE-TEC opracowaną przez firmę Karnasch będącą wiodącym producentem powlekanych narzędzi skrawających. Trójwarstwowa, opracowana specjalnie dla frezów powłoka BLUE-TEC wielokrotnie wydłuża ich żywotność. BLACK-TEC - zaprojektowana do obróbki metali i aluminium PERFEKCYJNE NACINANIE Nowoczesne frezy KARNASCH nacinane są w specjalnie opracowany sposób zapewniający uzyskanie idealnie gładkiej powierzchni nacięcia. Czynnik ten w połączeniu z optymalizowaną geometrią nacięcia ma niezwykle istotny wpływ na wydajność i żywotność narzędzia WĘGLIKI SPIEKANE Frezy Karnasch produkowane są tylko z najwyższej jakości węglików spiekanych Znaki bezpieczeństwa Karnasch Podczas pracy stosuj ochronniki słuchu Podczas pracy stosuj środki ochrony dróg oddechowych TESTOWANE W 100% Każdy wyprodukowany frez podlega testom na wytrzymałość w celu zapewnienia najwyższego standardu bezpieczeństwa użytkownika. Podczas pracy używaj rękawic ochronnych Przed rozpoczęciem pracy zapoznaj się z instrukcją użytkowania Podczas pracy używaj okularów ochronnych 9. Frezy z węglików spiekanych

51 Kształt A FREZY CYLINDRYCZNE (ZYA) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta MINI 1, MINI 1, MINI 1, MINI 2, , , , , , , , , , , , , , , , , , , Kształt B FREZY CYLINDRYCZNE Z UZĘBIENIEM CZOŁOWYM (ZYA) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 1, , , , , HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 6, , , , , , , , , , , , , , , , Frezy z węglików spiekanych

52 01 Kształt C FREZY CYLINDRYCZNE ZAOKRĄGLONE (WRC) powlekane d1 l2 d2 l1 powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta MINI 1, MINI 1, MINI 2, , , , , , , , , , , , , , , , , , , Kształt D FREZY KULISTE (KUD) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 9. Frezy z węglików spiekanych l1 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta MINI 1,0 1, MINI 1,5 1, MINI 2,0 2, ,0 1, ,0 2, ,0 2, ,0 2, ,0 3, ,0 5, ,0 5, ,0 7, ,0 7, ,0 8, ,0 8, ,0 11, ,0 11, ,0 11, ,0 14, ,0 14, ,0 17, ,0 17, ,0 23, ,0 23,

53 Kształt E FREZY OWALNE (TRE) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 1, , , , , , , , , , , , Kształt F FREZY OSTROŁUKOWE ZAOKRĄGLONE (RBF) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 1, , , , , , , , , , , , , , , , , , Frezy z węglików spiekanych

54 01 Kształt G FREZY OSTROŁUKOWE ZAOSTRZONE (SPG) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 1, , , , , , , , , , , , , , , , , , , , , , Kształt H FREZY PŁOMIENIOWE powlekane d1 l2 d2 l1 powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC 3, HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 6, , , , , , , , , Frezy z węglików spiekanych

55 Kształt J FREZY STOŻKOWE 60 (KSJ) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 3, , , , ,0 14, ,0 14, ,0 17, HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta Kształt K FREZY STOŻKOWE 90 (KSK) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 3, , , , , , , , HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta Frezy z węglików spiekanych

56 01 Kształt L FREZY STOŻKOWE ZAOKRĄGLONE (KEL) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 d1 l2 l2 d2 d2 l1 3, , , l1 powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta MINI 1, , , , , HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta 6, , , , , , , , , , , , Kształt M FREZY STOŻKOWE (SKM) powlekane 6, , , , , , , Frezy z węglików spiekanych

57 Kształt N FREZY Z ODWRÓCONYM STOŻKIEM (WKN) powlekane powlekane powlekane powlekane powlekane powlekane powlekane BLUE-TEC BLUE-TEC BLUE-TEC BLUE-TEC BLACK-TEC BLUE-TEC d1 l2 d2 l1 3, , , , , , , , , HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 Nr katalogowy producenta Frezy z węglików spiekanych

58 01 02 SUHNER - Jakość i wydajność Szwajcarska firma Suhner od 1914 roku zajmuje się projektowaniem i produkcją wysokiej klasy specjalistycznych urządzeń szlifierskich. Poprzez kompleksowe badania i ciągły rozwój, stosowane są bezkompromisowe standardy jakości połączone z intensywną wymianą doświadczeń z wymagającymi klientami marki Suhner. Produkty jak i rozwiązania technologiczne znajdują zastosowanie w wielu gałęziach przemysłu. W ofercie marki znajdziemy pełną gamę specjalistycznych urządzeń elektrycznych, pneumatycznych, jak i z wałkiem giętkim. Dzięki sieci fabryk zlokalizowanych w kilku krajach na całym świecie, Suhner jest jednym z wiodących producentów urządzeń szlifierskich do wykańczenia powierzchni. Innowacyjne frezy do obróbki stali nierdzewnej marki SUHNER N-IX Specjalnie opracowana geometria nacięć frezów Suhner do stali nierdzewnych: Zapewnia uzyskanie wysokiej jakości obrabianej powierzchni. Generuje wysoką wydajność skrawania. Redukuje ilość wytwarzanego ciepła na krawędzi tnącej frezu oraz na obrabianym elemencie. Zwiększa wydajność (tempo skrawania) o 35 % w porównaniu z konwencjonalnymi frezami. Wysoka wydajność szlifowania zapewnia oszczędności w produkcji i skrócenie czasu przestojów. Produkcja frezów odbywa się zgodnie z najwyższymi standardami a każdy frez podlega szczegółowej kontroli jakości. Kształty frezów i ich zastosowania A C D E F G H Innowacyjne frezy do obróbki stali konstrukcyjnej marki SUHNER N-KS Specjalnie zaprojektowana geometria frezu dostosowana do obróbki stali oraz agresywny układ nacięć: Zapewnia uzyskanie wysokiej jakości obrabianej powierzchni. Zwiększa tempo obróbki zgrubnej. Redukuje temperaturę na krawędzi tnącej oraz obrabianego detalu. Zwiększa wydajność i żywotność o ok. 35% w porównaniu z standardowymi frezami. Kształty frezów i ich zastosowania A B C D E F G H Frezy z węglików spiekanych

59 Kształt A - Frez cylindryczny L d l D Kształt A 03/13 A 06/13 A06/19 A/19 A10/19 A 12/25 d x l mm 3x13 6x13 6x19 8x19 10x19 12x25 D x L mm 3x38 3x45 6x50 6x65 6x65 6x70 Numer katalogowy producenta NK-S N-IX Kształt B - Frez cylindryczny z uzębieniem czołowym L d l D Kształt B 06/19 B /19 B 10/19 B 12/25 d x l mm 6x19 8x19 10x19 12x25 D x L mm 6x50 6x65 6x65 6x70 Numer katalogowy producenta NK-S N-IX Kształt C - Frez cylindryczny zaokrąglony L d l D Kształt C 03/13 C 06/13 C 06/19 C /19 C 10/19 C 12/25 d x l mm 3x13 6x13 6x19 8x19 10x19 12x25 D x L mm 3x38 3x45 6x50 6x65 6x65 6x70 Numer katalogowy producenta NK-S N-IX Kształt D - Frez kulisty L d l D Kształt D 03/03 D 04/04 D 06/06 D 06/06 D /07 D 10/09 D 12/11 d x l mm 3x2,7 4x3,6 6x5,4 6x5,4 8x7,2 10x9 12x10,8 D x L mm 3x38 3x45 3x38 6x50 6x52 6x53 6x55 Numer katalogowy producenta NK-S N-IX Frezy z węglików spiekanych

60 01 Kształt E - Frez owalny L d D Kształt E /13 E 10/16 E 12/22 d x l mm 8x13 10x16 12x22 D x L mm 6x58 6x60 6x67 Numer katalogowy producenta NK-S N-IX l Kształt F - Frez ostrołukowy zaokrąglony L d 05.1 D l Kształt F 03/13 F 06/13 F 06/16 F /19 F 10/19 F 12/25 d x l mm 3x13 6x13 6x16 8x19 10x19 12x25 D x L mm 3x38 3x45 6x50 6x65 6x70 Numer katalogowy producenta NK-S N-IX Kształt G - Frez ostrołukowy zaostrzony L d D l Kształt G 06/16 G /19 G 10/19 G 12/25 d x l mm 6x16 8x19 10x19 12x25 D x L mm 6x50 6x65 6x65 6x70 Numer katalogowy producenta NK-S N-IX Kształt H - Frez płomieniowy D Kształt H /19 H 10/19 H 12/32 d x l mm 8x19 10x19 12/32 D x L mm 6x65 6x77 Numer katalogowy producenta NK-S N-IX Frezy z węglików spiekanych L l d

61 10. Materiały i urządzenia szlifierskie firmy SUHNER Innowacyjne materiały ścierne SUHNER do obróbki aluminium Dzięki zastosowaniu specjalnej mieszaniny ziaren ceramicznych i cyrkonowych: Zmniejszono emisję ciepła podczas szlifowania. Znacząco powiększono wydajność szlifowania oraz żywotność. Specjalna powłoka zewnętrzna uniemożliwia zaklejanie się ściernicy i eliminuje konieczność stosowania smarów oraz olejów szlifierskich. Krążki fibrowe do aluminium Suhner KFS Lp. Nr katalogowy Nazwa Granulacja Średnica Opakowanie [szt.] KFS 115 AL KFS 115 AL KFS 115 AL KFS 115 AL KFS 125 AL KFS 125 AL KFS 125 AL KFS 125 AL KFS 178 AL KFS 178 AL KFS 178 AL KFS 178 AL Krążki Roloc Suhner Sun-Fix SB AL Lp. Nr katalogowy Nazwa Granulacja Średnica Opakowanie [szt.] SB R 50 AL SB R 50 AL SB R 50 AL SB R 50 AL SB R 75 AL SB R 75 AL SB R 75 AL SB R 75 AL Krążki czepne z otworami do szlifierek oscylacyjnych Suhner KPS Lp. Nr katalogowy Nazwa Granulacja Średnica Opakowanie [szt.] KPS 150 K AL KPS 150-K AL KPS 150-K AL KPS 150-K AL KPS 150-K AL Krążki czepne bez otworów do szlifierek oscylacyjnych Suhner KPS Lp. Nr katalogowy Nazwa Granulacja Średnica Opakowanie [szt.] KPS 150-K AL KPS 150-K AL KPS 150-K AL KPS 150-K AL KPS 150-K AL Materiały i urządzenia szlifierskie firmy SUHNER

62 01 Włóknina szlifierska SUHNER sposób na szlifowanie wykańczające krążki, arkusze, rolki UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM FVV-SR uchwyt FVV-B Arkusze: do czyszczenia i prac wykończeniowych, można stosować do obróbki ręcznej lub do szlifierek oscylacyjnych, zawierają materiał ścierny z tlenkiem glinu lub węglikiem krzemu. Pozwalają uzyskać delikatne matowanie z efektem szlifu liniowego. Doskonałe właściwości czyszczące. Elastyczne, dopasowują się do każdego kształtu. Do stosowania na mokro i sucho. Zastępują wełnę stalową. FVV-SR Rolki z włókniny docinane przez użytkownika na pożądaną długość do czyszczenia i ręcznych prac wykończeniowych. Rolki dostępne w wymiarze 10 m x 100 mm. Do wykończania stali nierdzewnych i kolorowych. Do matowania powierzchni metali. Do usuwania lekkich zanieczyszczeń. Do czyszczenia narzędzi. Pozwalają uzyskać delikatne matowanie z efektem szlifu liniowego. Do matowania powierzchni lakierowanych, np. przy naprawach, lakierowaniu, sklejaniu. Uchwyt do włókniny Z mocowaniem na rzep, daje równomierną powierzchnię FVV-B mini-trzpień Mini-trzpień Małe arkusze włókniny są mocowane na mini-trzpieniu w celu obróbki miejsc trudno dostępnych Opis Nr producenta Wykonanie Granulacja Twardość Wymiary Masa [kg] Opak. [szt.] Arkusze FVV-B tlenek aluminium 180 Fine 228 x FVV-B tlenek aluminium 280 Very Fine 228 x FVV-B węglik krzemu 500 Super Fine 228 x Mini-Trzpień x 74 0,011 1 Uchwyt x 80 0,2 1 Rolki FVV-SR tlenek aluminium 80 Medium 10 m x 100 mm 1,09 1 FVV-SR tlenek aluminium 180 Fine 10 m x 100 mm 1,06 1 FVV-SR tlenek aluminium 280 Very Fine 10 m x 100 mm 1,04 1 FVV-SR węglik krzemu 500 Super Fine 10 m x 100 mm 0,69 1 FVV-SR węglik krzemu 1000 Ultra Fine 10 m x 100 mm 0, Materiały i urządzenia szlifierskie firmy SUHNER

63 Nowe urządzenia akumulatorowe Suhner - Mobilne Wytrzymałe Mocne ATC 7 Set Szlifierka taśmowa do obróbki rur Szlifierka taśmowa do rur ATC 7 jest idealnym urządzeniem montażowym: zaprojektowana z najnowszymi standardami ergonomicznymi, wyposażona w wydajny akumulator, posiada zabezpieczenie przeciążeniowe, przystawka opasuje rurę w 180 stopniach, system stałego opasania dla rur w średnicach od 5 60 mm, przez regulację rozstawu rolek, szczególnie przydatny przy małych średnicach, szybka wymiana narzędzi szlifierskich/polerskich. Zestaw zawiera: 1 szlifierkę, 2 akumulatory, 1 ładowarkę, przewód do ładowarki Pojemność akumulatora 4 Ah Napięcie akumulatora 18 V Obroty 7000 obr./min Wymiar pasa mm Masa wraz z baterią 2,9 kg Nr producenta AKC 3 Set Szlifierka kątowa do stosowania z tarczami z włókniny sprasowanej Szlifierka taśmowa AKC 3 jest idealnym urządzeniem montażowym: zaprojektowana z najnowszymi standardami ergonomicznymi, wyposażona w wydajny akumulator, posiada zabezpieczenie przeciążeniowe, ergonomiczna osłona i mała głowica szlifierska umożliwia obróbkę pachwin o kącie min. 25, doskonale sprawdza się jako polerka do pachwin. Zestaw zawiera: 1 szlifierkę, 2 akumulatory, 1 ładowarkę, przewód do ładowarki Pojemność akmulatora 4 Ah Napięcie akumulatora 18 V Obroty 3000 obr./min Maksymalna średnica tarczy 150 mm Masa wraz z baterią 2,2 kg Numer producenta ABC 7 Set Szlifierka taśmowa do obróbki miejsc trudno dostępnych Szlifierka taśmowa ABC 7 jest idealnym urządzeniem montażowym: zaprojektowana z najnowszymi standardami ergonomicznymi, wyposażona w wydajny akumulator posiada zabezpieczenie przeciążeniowe, bogata gama ramion kontaktowych umożliwia obróbkę miejsc trudno dostępnych, obrotowa głowica szlifierska w zakresie 240 stopni, szybka wymiana narzędzi szlifierskich/polerskich. Zestaw zawiera: 1 szlifierkę, 2 akumulatory, 1 ładowarkę, przewód do ładowarki Pojemność akumulatora 4 Ah Napięcie akumulatora 18 V Obroty 7000 obr./min Wymiary pasów 3/6/ mm Masa wraz z baterią 2,4 kg Nr producenta Materiały i urządzenia szlifierskie firmy SUHNER

64 01 02 ASC 9 Set Szlifierka prosta Szlifierka prosta ASC 9 jest idealnym urządzeniem montażowym: zaprojektowana z najnowszymi standardami ergonomicznymi, wyposażona w wydajny akumulator, posiada zabezpieczenie przeciążeniowe, idealna do pracy z włókninami oraz ściernicami listkowymi na trzpieniu, doskonała do usuwania przebarwień oraz satynowania, zastosowanie przekładni redukcyjnej gwarantuje wysoką moc i stałe obroty. Zestaw zawiera: 1 szlifierkę, 2 akumulatory, 1 ładowarkę, przewód do ładowarki Pojemność akmulatora 4 Ah Napięcie akumulatora 18 V Obroty 9000 obr./min Masa wraz z baterią 2,0 kg Nr producenta ATC Szlifierka bez akcesoriów Nr producenta AKC 3 Szlifierka bez akcesoriów (gwint M14) Nr producenta ABC 7 Szlifierka bez akcesoriów Nr producenta ASC 9 Szlifierka bez akcesoriów (tuleja zaciskowa 6 mm) Nr producenta AP 18 V 4 Ah Akumulator Akumulator 4 Ah Napięcie 18 V Nr producenta LG 4 A / Ładowarka Napięcie wejściowe 240 V 50/60 Hz Napięcie wyjściowe V Nr Producenta Materiały i urządzenia szlifierskie firmy SUHNER

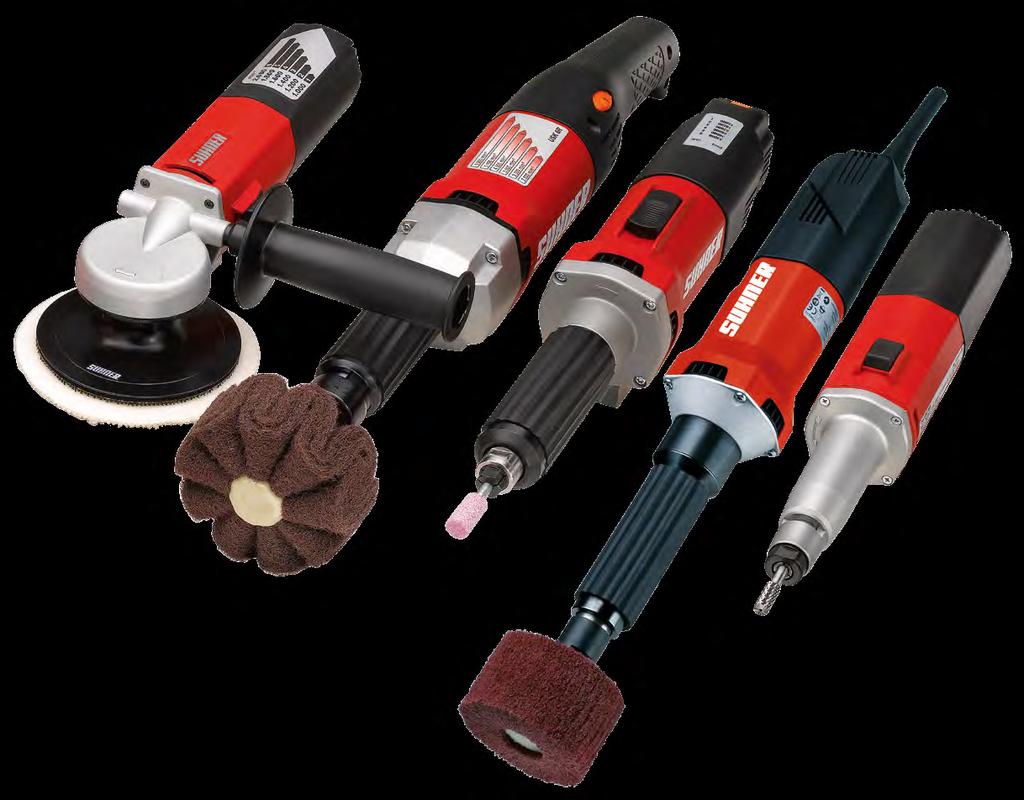

65 Szlifierki i polerki elektronarzędzia przemysłowe o dużej wydajności i mocy UKC 3R UMC 6R UMB 4RQ UPK 5R UWG 10-R Szlifierki kątowe Szlifierki elektryczne specjalnie opracowane dla przemysłu i rzemiosła. Szlifierki i polerki do obróbki rur ze stali nierdzewnej. Szlifierki niskoobrotowe do polerowania i do obróbki kamienia na sucho i na mokro. Ergonomiczny kształt i brak wibracji zapewnia lekką i bezpieczną pracę. Elektroniczna regulacja umożliwia bezstopniowy dobór optymalnych obrotów. Szybka, łatwa wymiana narzędzi szlifierskich i polerskich. Typ Opis Zasilanie [V] Nr producenta Moc [W] Obroty [obr./min] Trzpień UPK 5-R Satyniarka/polerka (z regulacją obrotów) x100 UWG 10-R 125 Szlifierka kątowa (z regulacją obrotów) M14 UPH 2-R Polerka (z regulacją obrotów) M14 UWC 20-R Lekka szlifierka kątowa /4 UKC 3R Szlifierka kątowa wydłużona (do stosowania z tarczami z włókniny sprasowanej Ø150 x 25) M14 UMC 6-R Szlifierka z ruchem posuwistozwrotnym (przód/tył) UMB 4RQ Szlifierka z ruchem posuwistozwrotnym (prawo/lewo) Materiały i urządzenia szlifierskie firmy SUHNER

66 01 Silne i lekkie optymalne obroty w zależności od potrzeb UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM UPC 2-R USK 3-R USK 6-R USK 15-R USG 33-R USG 9-R USC 9-R USC 25-R 05.2 Szlifierki proste 05.3 Wysokowydajne szlifierki proste SUHNER odpowiadają wszystkim kryteriom zastosowania, zarówno w zakresie wysokich, jak i niskich obrotów. Optymalne prowadzenie narzędzi dzięki długiej budowie wrzeciona. Elektroniczna regulacja umożliwia bezstopniowy dobór optymalnych obrotów. Silniki z zabezpieczeniem przeciążeniowym i wolnym rozruchem Typ Rodzaj Zasilanie [V] Nr producenta Moc [W] Obroty [obr./min] Zacisk/Trzpień USK 3-R Szlifierka prosta z regulacją obrotów USK 6-R Szlifierka prosta z regulacją obrotów USK 15-R Szlifierka prosta z regulacją obrotów USC 9-R Szlifierka prosta z regulacją obrotów USC 25-R Szlifierka prosta z regulacją obrotów USG 33-R Szlifierka prosta z regulacją obrotów USG 9R Szlifierka prosta z regulacja obrotów Materiały i urządzenia szlifierskie firmy SUHNER

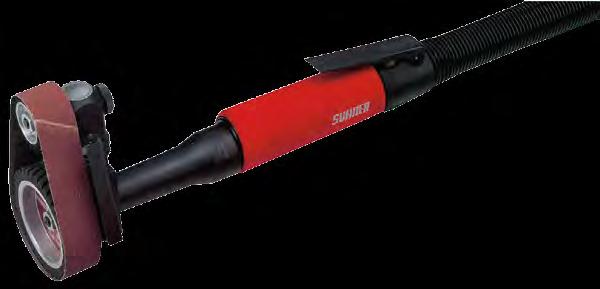

67 Szlifierki taśmowe elastyczne i precyzyjne UTC 7-R LBH 7 UBK 6-R UTG 9-R UBK 6-R Wysokowydajne, elektryczne szlifierki z taśmą ścierną przeznaczone do zastosowań na dużych powierzchniach. Płynna regulacja w zakresie od do obr./min. Dostępna z dwiema szerokościami taśm 35x450 mm oraz 50x450 mm. UTG 9-R Poręczna elektryczna szlifierka do rur. Przeznaczona do szlifowania rur o średnicy do 70 mm. Pełna regulacja prędkości. Łagodny rozruch: zabezpiecza silnik i narzędzia. Duża wydajność przy szlifowaniu małych średnic. Lekka konstrukcja o masie 3,0 kg czyni z UTG idealne narzędzie montażowe. UTC 7-R Wysokowydajna kompaktowa szlifierka taśmowa. Przeznaczona do szlifowania rur o średnicy do 45 mm. Pełna regulacja prędkości. Łagodny rozruch: zabezpiecza silnik i narzędzia. Duża wydajność przy szlifowaniu małych średnic. Lekka konstrukcja o masie 2,4 kg czyni z UTC idealne narzędzie montażowe. LBH 7 Wysokowydajna pneumatyczna szlifierka taśmowa, spełnia najwyższe wymagania użytkownika. Przeznaczona szczególnie do zastosowań przy obróbce dużych powierzchni. Dostępna z dwiema szerokościami taśm 35x450 mm oraz 50x450 mm. Akcesoria Typ Opis Nr producenta UBK 6-R UTG 9-R UTC 7-R Elektryczna szlifierka taśmowa [z regulacją obrotów] Elektryczna szlifierka taśmowa [z regulacją obrotów] Elektryczna szlifierka taśmowa [z regulacją obrotów] Szybkość bez obciążenia [obr./min] Napięcie [V] Moc [W] Taśma Szybkość taśmy [m/s] Masa [kg] x450 14,7-31 4, x ,5 3, x533 4,5-11 2,4 Akcesoria Typ Opis Nr producenta Szybkość bez obciążenia [obr./min] Zużycie pow. [m 3 /min] Moc [W] Taśma Szybkość taśmy [m/s] LBH 7 H 35 Pneumatyczna szlifierka taśmowa , x450 36,7 LBH 7 H 50 Pneumatyczna szlifierka taśmowa , x450 36, Materiały i urządzenia szlifierskie firmy SUHNER

68 01 BSG 10/50 UBC 10-R LBC 16 H LBB 20 DH WB UBC 10-R Wysokowydajna, kompaktowa szlifierka taśmowa do obróbki pachwin. Zmienne prędkości taśmy regulowane w zakresie od do obr./min. Taśmy o długości: 520 mm, dostępne w szerokościach 3/6/12/16/19 mm. Szlifierki taśmowe Typ Opis UBC 10-R LBC 16 H WB 10 WB 7 LBC 16 H Pneumatyczna wydajna kompaktowa szlifierka taśmowa o mocy wyjściowej 320 W. Dostępna szeroka gama ramion. Elektryczna szlifierka taśmowa (z regulacją obrotów) Pneumatyczna szlifierka taśmowa Przystawka na pasy bezkońcowe do wałka giętkiego Przystawka na pasy bezkońcowe do wałka giętkiego Nr producenta BSG 3/10/40 LBB 20 DH Lekka i poręczna szlifierka pneumatyczna o mocy 220 W. Dostępna szeroka gama ramion kontaktowych. WB 10 Przystawka do obróbki spoin pachwinowych. Do zastosowania z wałkiem giętkim. Możliwość zastosowania taśm o szer. 3/6/12/16/19 mm. Max [obr./min] Napięcie [V] Zużycie powietrza [m 3 /min] Moc wyjściowa [W] FTM BSG 10/50 Przystawka na pasy bezkońcowe do obróbki powierzchni płaskich i obłych. Do zastosowania z wałkiem giętkim. BSG 3/10/40 Przystawka na pasy bezkońcowe do obróbki pow. płaskich. Do zastosowania z wałkiem giętkim. Przyłącze , G G 28 Ramiona Typ Nr producenta Rozmiar rolki [mm[ Typ rolki Taśma Taśma 6x520 12x520 6x520 12x520 6x520 12x520 6x520 12x520 Prędkość taśmy [m/s] 6,5-15,5 25,2 zmienna zmienna KA 16/ x 4 6x520 KA 16/ x 9 12x520 KA 19/ x 12 16x KA 25/1, x 1,5 3x520 KA 25/9 (załączona w powyższych modelach) x 9 6x520, 12x520 KA 23/ x 18 19x Szlifierki taśmowe Typ Opis LBB 20 DH WB 4 Pneumatyczna szlifierka taśmowa Przystawka na pasy bezkońcowe do wałka giętkiego Nr producenta Max [obr./min] Zużycie powietrza [m 3 /min] Moc wyjściowa [W] Przyłącze , G 16 Taśma 6x305 12x305 6x305 12x305 Prędkość taśmy [m/s] 21 zmienna 06 Ramiona Typ Nr producenta Rozmiar rolki [mm[ Typ rolki Taśma 10. Materiały i urządzenia szlifierskie firmy SUHNER KA 16/ x 4 3x305, 6x305 KA 16/ x 9 6x305, 12x305 KA 25/1, X 1,5 3x305 KA 25/9 (załączona w powyższych modelach) x 9 6x305, 12x305 KA 9/ x 9 6x305, 12x305 Typ Opis Nr producenta Przyłącze Taśma Szlifierka FTM Przystawka do obróbki rur do wałka giętkiego G 28 30x610 Rotofera, Rotomax 1,5 BSG 10/50 Przystawka na pasy bezkońcowe do wałka giętkiego G 28 50x450 Rotostar, Rotofera, Rotar, Rotomax BSG 10/35 Przystawka na pasy bezkońcowe do wałka giętkiego G 28 35x450 Rotostar, Rotofera, Rotar, Rotomax BSG 3/10/40 Przystawka na pasy bezkońcowe do wałka giętkiego G 28 40x505 Rotostar, Rotofera, Rotar, Rotomax

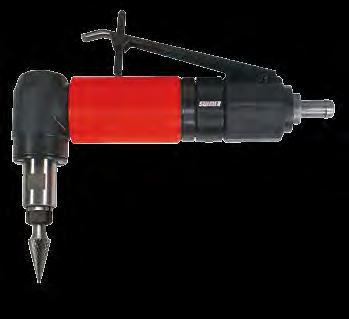

69 Narzędzia pneumatyczne niewielkie narzędzia do wielu zastosowań LPB 12 DH LWB 20 DH LFC 11 LSB 70 LSB 35/20 DH LSB 44-DH LWB 20 DH, LSB 35/20 DH, LPB 12 DH Wysokowydajne szlifierki proste i kątowe. Niewielkie rozmiary i duża moc. Optymalne łożyskowanie przekładni. Idealne do pracy w niewielkich przestrzeniach. Szlifierka LPB 12, LPC 12 z wrzecionem roboczym 1/4 dedykowana do systemu Roloc. LFC 11 Uniwersalny pilnik pneumatyczny do gratowania, piłowania pilnikiem, szlifowania, polerowania, cięcia, itp. Posiada bezstopniowo nastawny skok (2-11 mm) i wysoką częstotliwość roboczą ( obr./min). Niska emisja hałasu i wibracji. LSB 44-DH Silna szlifierka prosta z ergonomicznym uchwytem. Posiada odprowadzenie powietrza do tyłu. LSB 70 Szlifierka turbinowa o dużej mocy i wysokich obrotach. Wyznacza nowe standardy wydajności dla szlifierek prostych wysokoobrotowych. Typ Rodzaj Nr producenta Max prędkość [obr./min] Zacisk/Trzpień Moc [W] Zużycie powietrza [m 3 /min] Odprowadzenie powietrza LWB 20 DH Szlifierka kątowa zacisk 6 mm 250 0,600 do przodu 0,37 LPB 12 DH Szlifierka kątowa trzpień 1/ ,600 do przodu 0,39 LPC 12 Szlifierka kątowa trzpień 1/ ,800 do przodu 0,42 LSB 35 DH Szlifierka prosta zacisk 6 mm 220 0,600 do przodu 0,29 LSB 20 DH Szlifierka prosta zacisk 6 mm 270 0,660 do przodu 0,4 LSB 44 DH Szlifierka prosta zacisk 6 mm 250 0,660 do tyłu 0,34 LSB 70 Szlifierka prosta turbinowa zacisk 3 mm 220 0,25 do tyłu 0,42 LFC 11 Pilnik pneumatyczny ,230 do przodu 0.9 LFC 11 Set Pilnik pneumatyczny (zestaw) ,230 do przodu 0,62 Masa [kg] Materiały i urządzenia szlifierskie firmy SUHNER

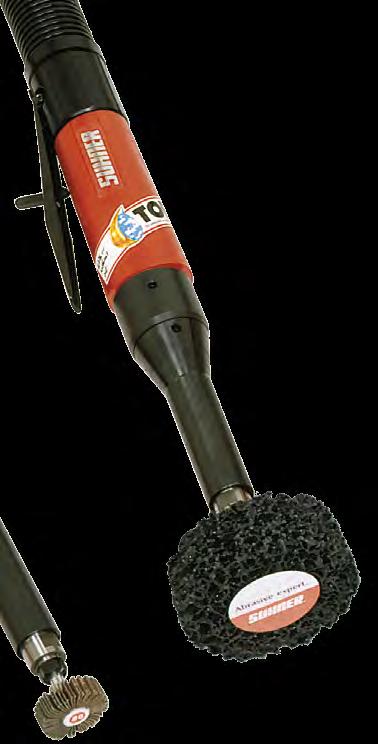

70 01 Szlifierki i polerki pneumatyczne kompaktowe rozmiary i właściwa moc UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM LSG 16 H LSG 20 H 05.1 LWC 16 LWG 12 H LLG 16/20 H 05.2 LLC 4 H LLC 23 H 05.3 LSC 23 H LWC 16 H LLC 35 Narzędzia pneumatyczne do pracy na powietrzu suchym lub zaolejonym. Zużyte powietrze jest czyste i nie zostawia żadnych śladów oleju na obrabianym przedmiocie. Wysoka wydajność również przy pracy na sucho. Dzięki długiej żywotności części silników są niezawodne przy pracy ciągłej. Posiadają ergonomiczną obudowę z tworzywa sztucznego z izolacją termiczną. LSC, LLC i LWC Sprawdzone, mocne szlifierki proste i kątowe o bardzo wytrzymałej budowie. Wysmukła budowa, stabilne łożyskowanie wrzeciona i dobre tłumienie hałasu. Typ Rodzaj Nr producenta LLC 4 Wolnoobrotowa szlifierka do 4000 obr./min. Idealna dla ściernic z włókniny szlifierskiej, ściernic listkowych, szczotek nylonowych, filcu i bawełny polerskiej. Max prędkość [obr./min] Zacisk/Trzpień Moc [W] LWG, LLG, LSG 900 W: doskonały stosunek rozmiaru do mocy. Najnowocześniejsza technologia wygłuszania. Odprowadzenie powietrza do tyłu. Zużycie powietrza [m 3 /min] Odprowadzenie powietrza LSC 23 H Szlifierka prosta mm 330 0,790 do tyłu 0,60 LWC 16 H Szlifierka kątowa mm 330 0,790 do tyłu 0,71 LLC 23 H Szlifierka prosta wydłużona mm 330 0,790 do tyłu 0,81 LLC 4 H Szlifierka prosta wydłużona mm 340 0,790 do tyłu 0,98 LWG 12 H Szlifierka kątowa M ,600 do tyłu 1,70 LLG 16 H Szlifierka prosta wydłużona mm 900 0,600 do tyłu 1,60 LLG 20 H Szlifierka prosta wydłużona mm 900 0,960 do tyłu 1,60 LSG 16 H Szlifierka prosta mm 900 0,600 do tyłu 1,10 LSG 20 H Szlifierka prosta mm 900 0,960 do tyłu 1,10 Masa [kg] Materiały i urządzenia szlifierskie firmy SUHNER

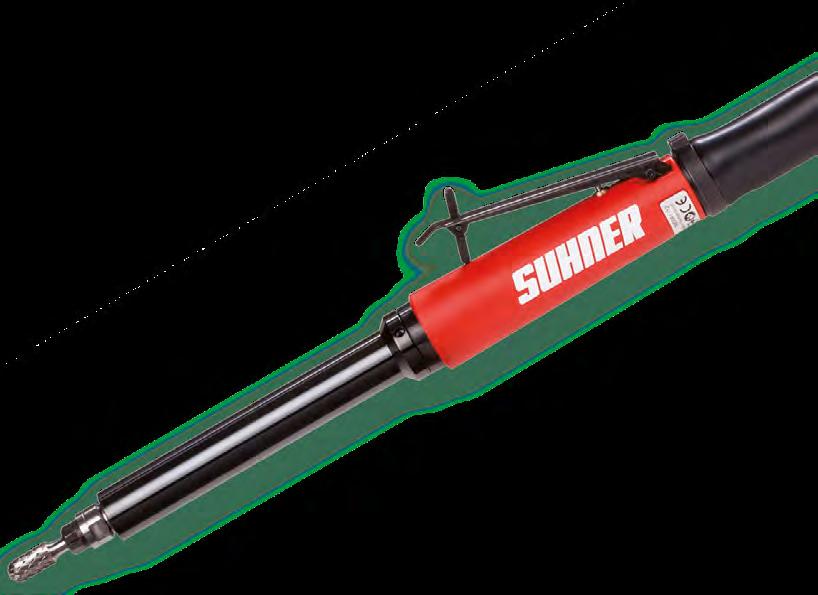

71 Szlifierka prosta z możliwością przedłużania LSE 18 Przedłużki do szlifierki prostej LSE 18 Nr katalogowy producenta Opis Masa [kg] Przedłużka 380 mm 1,2 LSE Przedłużka 400 mm Przedłużka 1000 mm Część przednia 140 mm z tuleją 6 mm 0,6 Szlifierka prosta z możliwością przedłużania LRC 20 LRC 20 Szlifierka prosta LRC 20 z przedłużką Typ Rodzaj Nr producenta Max [obr./min.] Zacisk /trzpień Moc [W] Odpowietrzanie Masa LRC20 szlifierka prosta mm 350 do tyłu 0,380 kg Przedłużkę można zgiąć jednorazowo. Minimalny promień gięcia wynosi R 250 mm. Maksymalny kąt gięcia wynosi max R min 250 mmm Przedłużki do szlifierki LRC 20 Typ Nr producenta Długość Średnica zewnętrzna Zacisk/trzpień VSC VSC VSC VSC VSC Materiały i urządzenia szlifierskie firmy SUHNER

72 01 02 Szlifierki i polerki pneumatyczne kompaktowe rozmiary i właściwa moc LWH 6 H LWH 9 H LWH 12 H LLH 7 HR LLH 12 HR LLH 20 H LLH 12 HR z SH LWH, LLH Silne szlifierki proste i kątowe spełniające najwyższe wymagania w zastosowaniach przemysłowych. Bardzo stabilne łożyskowanie wrzeciona, ergonomiczna konstrukcja, wysokie tłumienie hałasu, obudowa z tworzywa sztucznego z termoizolacją. Idealne do stosowania przy pracach ciężkich, takich jak: oczyszczanie zgrubne, cięcie, frezowanie i szczotkowanie w odlewniach, w budowie maszyn i okrętów, w przemyśle samochodowym itp. Typ Rodzaj Nr producenta Max prędkość [obr./min] Zacisk/Trzpień LWH 6 do tarcz szlifierskich ø 178 mm. LWH 9 do tarcz szlifierskich ø 150 mm. LWH 12 do tarcz szlifierskich ø 125 mm. LLH 12 z trzpieniem nasadzającym SPG i osłoną ochronną SH 127 do tarcz szlifierskich ø 125 x 25 x 22 mm. Moc [W] Zużycie powietrza [m 3 /min] Odprowadzenie powietrza LWH 6 H Szlifierka kątowa M ,600 do tyłu 2,50 LWH 9 H Szlifierka kątowa M ,840 do tyłu 2,50 LWH 12 H Szlifierka kątowa M ,840 do tyłu 2,50 LLH 7 HR Szlifierka prosta mm ,600 do tyłu 2,40 LLH 12 HR Szlifierka prosta mm ,840 do tyłu 2,30 LLH 20 H Szlifierka prosta mm ,840 do tyłu 2,30 Akcesoria Typ Rodzaj Nr producenta SH 127 Osłona tarczy szlifującej 127 mm Masa [kg] Materiały i urządzenia szlifierskie firmy SUHNER

73 Szlifierki z wałkiem giętkim potrójna elastyczność UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM ROTOSTAR NA 12 x 2000 DIN 10/G28 Nr producenta FSM (1:1) BSG 10/35, 10/50 FH 12 WI 10 (1,3:1) FH 10 Zalety urządzeń z wałkiem giętkim Najszersze możliwości kombinacji mocy, obrotów i narzędzi końcowych - wszechstronność i uniwersalność zastosowania. Lekkie i poręczne narzędzia. Możliwość stosowania również przy ograniczonej przestrzeni. Szeroki zakres obrotów. Stabilne obroty. Duża wydajność obróbki. Przyjazna dla otoczenia mały hałas podczas pracy. Urządzenie Opis Nr prod. Typ przyłącza ROTOSTAR Silnik 1 fazowy z mechaniczną regulacją obrotów, 3 prędkości obrotowe (3 000, 6 000, , obr./min) DIN ,000 ROTOSET 28 Silnik 1 fazowy, prędkości obr./min DIN ,850 ROTOSET 25-R Silnik 1 fazowy, elektroniczna regulacja obrotów ( do obr./min) DIN ,850 MINIFIX 9-R Silnik 1 fazowy, elektroniczna regulacja obrotów (4 000 do obr./min) DIN ,650 MINIFIX 25-R Silnik 1 fazowy, elektroniczna regulacja obrotów ( do obr./min) DIN ,650 MINIFIX 28 Silnik 1 fazowy, prędkość obr./min) DIN ,650 Zasilanie [V] Moc [W] Masa [kg] Urządzenie Opis Nr prod. Typ przyłącza FSM (1:1) Przystawka kątowa do cięcia i szlifowania (max prędkość obr./min), gwint M14, przekładnia 1: G ,245 BSG 10/35 Przystawka na taśmę bezkońcową (max prędkość obr./min), taśma w rozmiarze 35x450 mm) G ,550 BSG 10/50 Przystawka na taśmę bezkońcową (max prędkość obr./min), taśma w rozmiarze 50x450 mm) G ,590 FH 12 Uchwyt szlifierski prosty (max prędkość obr./min) tulejka zaciskowa 12 mm G ,510 WI 10 (1,3:1) Uchwyt szlifierski kątowy (max prędkość obr./min), tulejka zaciskowa 6 mm, przekładnia 1,3: G ,560 FH 10 Uchwyt szlifierski prosty (max prędkość obr./min), tulejka zaciskowa 6 mm G ,560 WI 7 (1,3:1) Uchwyt szlifierski kątowy (max prędkość obr./min), tulejka zaciskowa 6 mm, przekładnia 1,3: G ,570 FH 7 Uchwyt szlifierski prosty (max prędkość obr./min), tulejka zaciskowa 6 mm G ,315 WIG 7 (2,7:1) Przystawka kątowa do cięcia i szlifowania (max prędkość obr./min), gwint M14, przekładnia 2,7: G ,660 FH 4 Uchwyt szlifierski prosty (max prędkości obr./min), tulejka zaciskowa 3 mm G ,135 WI 4 (1:1) Uchwyt szlifierski kątowy (max prędkość obr./min), tulejka zaciskowa 3 mm, przekładnia 1: G ,210 WIG 10 Przystawka kątowa do tarcz 125 mm G ,520 Zasilanie [V] Moc [W] Masa [kg] Materiały i urządzenia szlifierskie firmy SUHNER

74 MINIFIX ROTOSET 03.2 NA 7 x 2000 DIN 10/G22 Nr producenta NA 4 x 1250 DIN 10/G16 Nr producenta NA 7 x 2000 DIN 10/G22 Nr producenta WIG WI 7 (1,3:1) FH 7 WIG 7 (2,7:1) FH 4 WI 4 (1:1) Zestaw Rotostar Napęd Rotostar o mocy 1700 W z mechaniczną przekładnią z 3 prędkościami 3000, 6000, obr./min. Wysoki moment obrotowy na wszystkich zakresach obrotów. Obróbka z pełną mocą również w trudno dostępnych miejscach. Łagodny rozruch bez szarpania, zwiększone bezpieczeństwo pracy. Nr producenta: Kompletny zestaw Rotostar: Izolowany ochronnie silnik uniwersalny z trzema stopniami prędkości obrotowych (3000, 6000, obr./min), 3 m przewód z wtyczką, wałek giętki NA 10 x 2000 mm DIN 10/G 28. Uchwyt FH 10 z tulejką 6 mm, skrzynka metalowa. i 10. Materiały i urządzenia szlifierskie firmy SUHNER Zestaw Rotoset Napęd ROTOSET 25 R o mocy 1000 W z płynną regulacją obrotów w zakresie obr./min. Stałe obroty nawet pod obciążeniem. Szeroki zakres zastosowań i uniwersalne możliwości kombinacji. Nr producenta: Rotoset 28: , Rotoset 25-R: Kompletny zestaw Rotoset: Uniwersalny silnik z izolacją ochronną, podstawą do ustawienia lub zawieszenia, 3 m przewód z wtyczką. Wałek giętki NA 7 x 2000 mm, DIN 10/G 22, uchwyt FH 7 z tulejką zaciskową 6 mm. Przystawka kątowa WIG 7 /przełożenie 2,7 : 1/, z osłoną ochronną, zaciski dla tarcz szlifierskich i do cięcia ø 115 mm. Zestaw kluczy, zestaw materiałów ściernych, mocna skrzynka metalowa. Przystawki na taśmy bezkońcowe do uchwytów kątowych WI 4, WI 7, WI 10 patrz str Zestaw Minifix Bardzo lekka i poręczna szlifierka gwarantująca pracę bez zmęczenia. Napęd MINIFIX 25 R o mocy 500 W z płynna regulacją obrotów w zakresie obr./min. Niewielkie uchwyty szlifierskie idealne do obróbki miejsc trudno dostępnych. Nr producenta Minifix 25-R: Kompletny zestaw Minifix: Silnik napędowy izolowany ochronnie, 3 m przewód z wtyczką, wałek giętki NA 4 x 1250 mm DIN 10/G 16, uchwyt prosty FH 4 z tulejką zaciskową 6 mm. Zestaw kluczy, zestaw materiałów ściernych, skrzynka metalowa

75 Szlifierki z wałkiem giętkim napędy 3-fazowe z mechaniczną przekładnią UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM Uniwersalizm na każdym biegu: Zakres obrotów: 750, 1400, 3000, 6300, obr./min. Maszyna z przekładnią, z 5 prędkościami obrotowymi, dla optymalnego wykorzystania narzędzi i materiałów ściernych. Nadzwyczaj solidna konstrukcja zapewnia bezproblemową eksploatację. Maszyna wielozadaniowa w połączeniu z różnorodnymi materiałami ściernymi SUHNER. Napęd dostępny w trzech wersjach: ze stopką (F), z wózkiem (STM) lub w wersji podwieszanej (HM) DIN10 ROTOFIX F DIN10 Nr producenta (400 V, 50 Hz, 3 Ph, 0,5 kw, 11,5 kg) Siedmiobiegowy geniusz: Zakres obrotów: 850, 1600, 2100, 3200, 5700, 8000, obr./min. Maszyna z przekładnią, z 7 prędkościami obrotowymi oszczędza energię i koszty. Długa żywotność i wysoka wydajność dzięki silnikowi 3 -fazowemu. Uniwersalne narzędzie wielozadaniowe dzięki bogatemu wyposażeniu firmy SUHNER o sprawdzonej jakości. Bardzo mocna obudowa z aluminium do zastosowania w ciężkich warunkach przemysłowych. Napęd dostępny w trzech wersjach: ze stopką (F), z wózkiem (STM) lub w wersji podwieszanej (HM) Możliwość podłączenia wałka STEP + sterowanie z uchwytu ROTOFERA F DIN10 Nr producenta (400 V, 50 Hz, 3 Ph, 1,0 kw, 16,8 kg) DIN10 Prawdziwy siłacz: Zakres obrotów: 1000, 1700, 2700, 5100, 7300, obr./min. Maszyna z przekładnią z 6 prędkościami obrotowymi. Idealna do najcięższych prac szlifierskich i polerskich. Wyjątkowo silny napęd z przekładnią z dostępnymi 6 prędkościami obrotowymi ( obr.). Długa żywotność i wysoka wydajność dzięki silnikowi 3-fazowemu, 50 Hz. Uniwersalne narzędzie wielozadaniowe dzięki bogatemu wyposażeniu firmy SUHNER. Napęd dostępny w trzech wersjach: ze stopką (F), z wózkiem (STM) lub w wersji podwieszanej (HM). Możliwość podłączenia wałka STEP + sterowanie z uchwytu. DIN15 ROTAR STM DIN15 Nr producenta (400 V, 50 Hz, 3 Ph, 3,2 kw, 35,50 kg) Nr producenta (400 V, 50 Hz, 3 Ph, 2,4 kw, 30,75 kg) Materiały i urządzenia szlifierskie firmy SUHNER

76 Wałki giętkie o najwyższej jakości Dzięki oddzieleniu napędu od uchwytów i przystawek szlifierskich ciągła praca jest znacznie lżejsza. W celu uzyskania długiej żywotności i zminimalizowania zużycia wałków konieczne jest regularne stosowanie smaru SWF. MATERIAŁY I URZĄDZENIA SZLIFIERSKIE WB 4 Nr producenta FH 4 (6 mm) Nr producenta NA 4 x 1250 DIN10/G16 Nr producenta G16 WI 4 (3 mm) Nr producenta FH 7 (6 mm) Nr producenta WI 7 (6 mm) Nr producenta NA 7 x 1500 DIN10/G22 Nr producenta G22 WIG 7 (M14) 2,7:1 max obr./min Nr producenta WB 7 (6 mm) Nr producenta Najwyższa jakość wałków powoduje ich minimalne zużycie i zapewnia długą żywotność. Idealne do stosowania w miejscach trudno dostępnych. Wałki giętkie są przyjazne dla środowiska i generują niski poziom hałasu (<80 db). Bardzo łatwa i szybka wymiana wałków. FH 10 (6 mm) Nr producenta WB 10 Nr producenta WI 10 (6 mm) Nr producenta BSK Nr prod FG 12-5/8 Nr prod NA 10 x 1500 DIN10/G28 Nr producenta FH 12 (12 mm) Nr producenta NA 12 x 2000 DIN10/G28 Nr producenta FSM 1:1 (M14) max 8000 obr./min Nr producenta G28 BSG 10/50 max 7000 obr./min Nr producenta FTM Nr producenta WIG 10 Nr producenta NA 12 x 2000 DIN15/G28 NA 15 x 2000 DIN15/G35 Nr producenta Nr producenta G35 FH 15 (12 mm) Nr producenta Materiały i urządzenia szlifierskie firmy SUHNER WH 12 (MK 1) Nr producenta

77 ROTOMAX 1,5 - elastyczność, siła i oszczędność miejsca UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM WB 4 Nr producenta FH 4 (6 mm) Nr producenta WI 4 (3 mm) Nr producenta WIG 7 (M14) 2,7:1 max obr./min Nr producenta NA 4 x 1250 DIN10/G16 Nr producenta G16 WB 7 (6 mm) Nr producenta DIN10 NA 7 x 1500 DIN10/G22 Nr producenta G22 G28 FH 7 (6 mm) Nr producenta NA 10 x 2000 DIN10/G28 Nr producenta G28 WI 7 (6 mm) Nr producenta NA 12 x 2000 DIN10/G28 Nr producenta WI 7-45 (6 mm) Nr producenta WIG 10 Nr producenta ROTOMAX 1,5 F Nr producenta (230 V, 50 Hz, 1 Ph) 27,4 kg Mocne urządzenie do pracy w warsztacie jak również w terenie dzięki jednofazowemu zasilaniu 230 V. Płynna regulacja prędkości z klawiatury. Wskaźnik prędkości na wyświetlaczu LED. Prędkość: obr./min. Łagodny rozruch / zintegrowany hamulec. Dostępny ze stopką (F), z wózkiem (STM) lub w wersji podwieszanej (HM). Możliwość podłączenia wałka STEP + sterowanie z uchwytu. Hałas poniżej 80 db. Jednofazowy silnik indukcyjny o dużej mocy, wyposażony w filtr cząstek. FSM 1:1 (M14) max 8000 obr./min Nr producenta FH 12 (12 mm) Nr producenta BSK nr producenta FG 12-5/8 nr producenta BSG 10/50 max 7000 obr./min Nr producenta FTM Nr producenta FH 10 (6 mm) Nr producenta WI 10 (6 mm) Nr producenta WI (6 mm) Nr producenta BSG 3/10/40 Nr producenta WB 10 Nr producenta Materiały i urządzenia szlifierskie firmy SUHNER

78 01 02 ROTOMAX 3,5 - gwiazda wśród urządzeń szlifierskich BSG 3/10/40 Nr producenta FH 10 (6 mm) Nr producenta NA 4 x 1250 DIN10/G16 WB 4 Nr producenta Nr producenta G16 WI 10 (6 mm) Nr producenta FH 4 (6 mm) Nr producenta WB 10 Nr producenta DIN10 DIN15 WI 4 (3 mm) Nr producenta NA 7 x 1500 DIN10/G22 Nr producenta FH 7 (6 mm) Nr producenta G22 FTM Nr producenta BSK Nr producenta FG 12-5/8 Nr producenta WI 7 (6 mm) Nr producenta WIG 7 (M14) 2,7:1 max obr./min Nr producenta FH 12 (12 mm) Nr producenta ROTOMAX STM 3,5 kw Nr producenta (400 V, 50 Hz, 3 Ph) 70 kg Urządzenie z wyjściem na dwa wałki, do pracy wielozadaniowej dzięki bogatemu wyposażeniu firmy SUHNER. Maszyna z bezstopniową regulacją obrotów. Wskaźnik obrotów na wyświetlaczu ciekłokrystalicznym. Obroty po podłączeniu wałków DIN 10: od 500 do obr./min. Obroty po podłączeniu wałków DIN 15: od 500 do obr./min. Łagodny rozruch oraz wbudowany hamulec. Oszczędność czasu dzięki błyskawicznej zmianie napędzanego wałka. Wózek do odkładania wałków i przystawek szlifierskich. WB 7 (6 mm) Nr producenta NA 10 x 1500 DIN10/G28 Nr producenta NA 12 x 2000 DIN15/G28 NA 15 x 2000 DIN15/G35 Nr producenta Nr producenta BSG 15/63 Nr producenta G28 G35 G28 FSM 1:1 Nr producenta WIG 10 Nr producenta BSG 10/50 Nr producenta FH 15 (12 mm) Nr producenta Materiały i urządzenia szlifierskie firmy SUHNER SAM 1:1 (M14) Nr producenta

79 Wałki giętkie i akcesoria G G UMÓW SIĘ NA BEZPŁATNY POKAZ W TWOJEJ FIRMIE SKONTAKTUJ SIĘ Z NAJBLIŻSZYM ODDZIAŁEM DIN G W skład wałka giętkiego wchodzi wkład do wałka (rdzeń) wraz z przyłączami do napędu i uchwytów szlifierskich oraz pancerz wałka Typ Napęd Przyłącze Uchwyt Wałek kpl. nr producenta Rdzeń wałka ø x długość Max [obr./min] Masa [kg] Wkład do wałka Pancerz wałka Nr [kg] Nr producenta [kg] producenta NA 4 x 1250 G28 G x , , ,330 NA 4 x 1250 DIN10 G x , , ,330 NA 7 x 1500 G28 G x , , ,850 NA 7 x 1500 DIN10 G x , , ,850 NA 7 x 2000 DIN10 G x , , ,100 NA 10 x 1500 G28 G x , , ,400 NA 10 x 1500 DIN10 G x , , ,400 NA 10 x 1500 DIN15 G x , , ,400 NA 10 x 2000 G28 G x , , ,550 NA 10 x 2000 DIN10 G x , , ,550 NA 10 x 2000 DIN15 G x , , ,550 NA 12 x 2000 G28 G x , , ,550 NA 12 x 2000 DIN10 G x , , ,450 NA 12 x 2000 DIN15 G x , , ,500 NA 12 x 2000 DIN15 G x , , ,500 NA 12 x 2500 DIN10 G x , , ,900 NA 15 x 2000 DIN15 G x , , ,750 NA 15V x 2000 DIN15 G x , , ,450 NA 20 x 2500 DIN15 G x , , ,450 Akcesoria Typ Nr producenta Przyłącze Max [obr./min] ø x długość Opis i zastosowanie Masa [kg] ISK xDIN ø 43 x 76 Sprzęgło izolujące wałek od silnika 0,092 ISK xDIN ø 58 x 96 elektrycznego, zgodnie z wymogami CEE 0,22 RG xG xDIN (1:3) Przekładnia zwiększająca prędkość (12 000) obrotową napędów, przełożenie 1:3, łożyskowanie kulkowe, do lekkich prac 1,35 1,3 1:3 Typ Nr katalogowy producenta Opis EA 10 G 28 DIN Łącznik do wałków Typ Nr katalogowy producenta Opis SWF Smar do wałków giętkich SGF Smar do przekładni Typ Nr katalogowy producenta Opis Step G System Step do napędu Rotofera Step G System Step do napędu Rotofera Step 3 G System Step do napędu Rotomax 1,5 kw i Rotomax 3,5 kw Step 3 G System Step do napędu Rotomax 1,5 kw i Rotomax 3,5 kw Materiały i urządzenia szlifierskie firmy SUHNER

80 Szlifierki taśmowe 02 Stacjonarne szlifierki taśmowe MOST: JSG 75, JSG 150 Profesjonalne stacjonarne szlifierki taśmowe do szlifowania i polerowania na taśmach bezkońcowych z płótna ściernego lub włókniny szlifierskiej. Idealne do szlifowania zgubnego lub wykańczającego powierzchni, krawędzi oraz szlifowania obwodowego stali zwykłej, nierdzewnej, drewna i tworzywa sztucznego. Właściwości: Wydajny silnik trójfazowy o mocy 3 kw (JSG 75) lub 4 kw (JSG 150). Łatwa i szybka wymiana taśmy szlifierskiej. Możliwość szlifowania powierzchni płaskich na górnej części szlifierki. Dwie prędkości taśmy szlifierskiej umożliwiające pracę na pasach z włókniny szlifierskiej oraz z płótna ściernego. Możliwość podłączenia systemu odpylającego. W skład wyposażenia standardowego wchodzą taśmy ścierne MOST ZIRCONIUM z płótna cyrkonowego w 5 granulacjach (36, 40, 60, 80,120). Taśmy uniwersalne MOST ZIRCONIUM/CORUNDUM Z ziarnem cyrkonowym (kolor niebieski) lub korundowym (kolor brązowy), na sztywnym podłożu poliestrowym typu Y, charakteryzujące się wysoką żywotnością i agresywnością, do obróbki szlifierskiej stali nierdzewnej i zwykłej oraz aluminium. Ziarno cyrkonowe jest dostępne w granulacji do P120, granulacje drobniejsze są dostępne tylko z nasypem korundowym. Taśmy wysokowydajne MOST ZIRCONIUM HD Z ziarnem cyrkonowym (kolor zielony), na bardzo sztywnym podłożu poliestrowym typu YY, z dodatkową warstwą aktywną wydłużającą żywotność ziaren i zapewniającą chłodny szlif. Bardzo agresywne, idealne do obróbki zgrubnej, zdzierania i fazowania krawędzi. Szczególnie przydatne do szlifowania stali nierdzewnej, wysokostopowej, stopów niklu, kobaltu oraz tytanu. Dostępne w granulacji do P120. Taśmy z włókniny szlifierskiej MOST FVV HD Zbudowane z ziaren ściernych rozmieszczonych na przestrzennej strukturze z włókien syntetycznych, przeznaczone do lekkiej obróbki szlifierskiej i polerskiej stali zwykłej, nierdzewnej, aluminium, tworzyw sztucznych. Idealne do czyszczenia, gratowania, satynowania, polerowania, usuwania przebarwień itp. Szczególnie przydatne do obróbki wykańczającej stali szlachetnej. Dostępne w czterech granulacjach: coarse (zgrubna), medium (średnia), very fine (drobna) oraz super fine (bardzo drobna). Typ JSG 75 JSG 150 Moc 3 kw 4 kw Prędkość obrotowa 1500/3000 obr./min 1500/3000 obr./min Wymiary taśmy 75x2000 mm 150x2000 mm Masa 75 kg 75 kg Numer producenta Skanuj link lub wejdź Szlifierki taśmowe

81 Szlifierki taśmowe GRIT Seria warsztatowa GRIT GX Jeżeli pracują Państwo na co dzień ze stalą lub ze stalą szlachetną, szlifierki taśmowe GRIT serii GX są dokładnie tym, czego Państwo potrzebują. W maszynach GRIT tkwi 25-letnie doświadczenie i fachowa wiedza. Znajduje to wyraz między innymi w elastycznym sposobie konstrukcji, wysokim poziomie bezpieczeństwa oraz optymalnym dopasowaniu do różnych materiałów i zastosowań, począwszy od szlifowania zgrubnego aż do precyzyjnej obróbki wykańczającej. GRIT GX funkcjonuje na zasadzie modułowych podzespołów. Oznacza to, że pracują Państwo przy szlifierce taśmowej, która w razie potrzeby stanowi podstawę do dalszej rozbudowy i zwiększenia spektrum jej możliwości poprzez zastosowanie modułów dodatkowych, np. do szlifowania promieniowego i obwiedniowego. Oszczędzają Państwo czas, pieniądze i miejsce. Przy użyciu zestawu urządzeń GRIT z serii GX mogą Państwo szlifować ekonomicznie. GRIT GX Jeden system, wiele możliwości Program GX GRIT zbudowany jest modularnie. Poprzez dobudowę odpowiednich modułów podstawową szlifierkę taśmową można szybko przekształcić w szlifierkę promieniową lub obwiedniową. Oszczędzają Państwo czas wymagany na przezbrojenie, powierzchnię i miejsce w hali fabrycznej oraz inwestycję w kompletny park maszyn. GX 75 / GX 75 2H GXR + = Szlifierka taśmowa (jednostka podstawowa) Moduł do szlifowania promieniowego Szlifierka promieniowa GX 75 / GX 75 2H GXC GXW + + = Szlifierka taśmowa (jednostka podstawowa) Moduł do szlifowania obwiedniowego Moduł chłodząco- smarujący Szlifierka obwiedniowa Szlifierki taśmowe

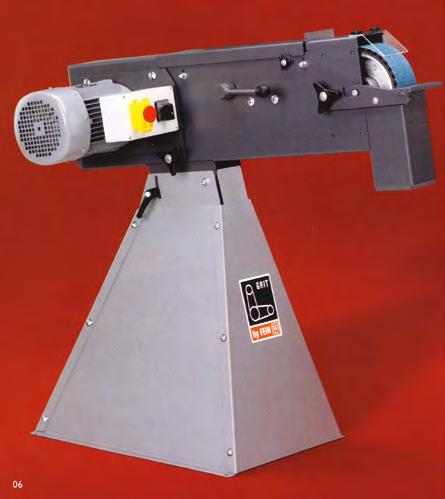

82 01 02 Szlifierka taśmowa GX 75 / GX 75 2H Urządzenie GX 75 lub GX 75 2H stanowi podstawę całego systemu. Wysoko wydajna szlifierka taśmowa, na której mogą Państwo polegać również w profesjonalnych zastosowaniach. Mocna konstrukcja, prosta w montażu i wyposażona we wszystko, co może ułatwić pracę i obsługę. Praktyczne zalety dla użytkownika: Wytrzymały trójfazowy silnik umożliwia szlifowanie ze stałą prędkością obrotową. Prędkości obrotowe optymalne do obróbki metali: GX 75 z prędkością 3000 obr./min; GX 75 2H z przełączalnymi prędkościami 1500 lub 3000 obr./min. Praca dopasowana do materiału dzięki samoczynnej regulacji naciągu taśmy. Wygodna obsługa dzięki regulowanej wysokości roboczej oraz regulowanej w pionie podporze do szlifowania płaskiego i łatwej regulacji taśmy. Wysokie bezpieczeństwo pracy dzięki stabilnej podstawie maszyny oraz masywnej konstrukcji stołu. Wbudowane złącze do odsysania (Ø 90 mm). Zdejmowany odciąg wiórów Typ GX 75 GX 75 H Moc 3 kw 1,5/2 kw Prędkość obrotowa 3000 obr./min 1500/3000 obr./min Wymiary taśmy 75x2000 mm 75x2000 mm Długość przewodu przyłączeniowego 2 m 2 m Masa 75 kg 75 kg Numer producenta Różnorodne zastosowanie: Dzięki dużej mocy silnika szlifierki taśmowe GX 75 są wyjątkowo wydajne. Gwarantuje to uzyskanie w krótkim czasie wysokiej wydajności ściernej, jak i wygodną pracę. Urządzenia GX 75 oraz GX 75 2H odznaczają się niskim poziomem wibracji podczas działania i ułatwiają precyzyjną pracę dzięki opatentowanemu systemowi napinania taśmy. Obojętnie, czy chcą Państwo wyrównać spoiny, sfazować krawędź, usunąć grat, czy też wykonać szlifowanie płaskie urządzenie GRIT zawsze zapewni Państwu optymalne wykonanie pracy i jest przy tym również wyjątkowo ekonomiczne Optymalna praca przy szlifowaniu płaskim: Szlifowanie płaskie należy do programu standardowego urządzenia GRIT. Pole szlifowania dla obydwu maszyn GX 75 wynosi 75 x 420 mm. 07 i 11. Szlifierki taśmowe Do szlifierek taśmowych GRIT polecamy Państwu pasy bezkońcowe -str

83 Moduł do szlifowania promieniowego GXR Szlifowanie promieniowe na rurach to kwestia odpowiedniej maszyny. Dzięki zainstalowanemu modułowi GXR wystarczy kilka ruchów ręką, aby z bazowej szlifierki taśmowej GX 75 2H stanowiącej jednostkę podstawową powstała profesjonalna szlifierka promieniowa wyposażona seryjnie w ogranicznik głębokości, sanie poprzeczne oraz imadło szybkomocujące. Dokładne wyszlifowanie stanie się przez to całkiem proste i znacznie wygodniejsze. GX 75 / GX 75 2H GXR + = Szlifierka taśmowa (jednostka podstawowa) Moduł do szlifowania promieniowego Szlifierka promieniowa Praktyczne zalety dla użytkownika: Do precyzyjnego wyszlifowania profili i rur o przekroju Ø mm. Do kątów 30 do 90 : 30 / maks. Ø 37,5 mm, 45 / maks. Ø 53,0 mm, 60 / maks. Ø 64,5 mm, 90 / maks. Ø 75,0 mm. Precyzyjna i komfortowa praca dzięki zintegrowanemu ogranicznikowi głębokości oraz zastosowaniu zarówno imadła szybkomocującego do rur okrągłych i kwadratowych, jak i materiałów pełnych. Dostępne są wałki dociskowe we wszystkich powszechnie stosowanych wymiarach. Imadło ze szczękami mocującymi wykonanymi ze stali szlachetnej. W połączeniu z urządzeniem GX 75 2H. Niskie obroty (1500 obr./min) optymalne do obróbki stali szlachetnej. Mniej gratów szlifierskich i przebarwień nalotowych. Najłatwiejsza obsługa dzięki czterem sterowanym rolkom transportowym. Może być także łączona z programem GI (GI 75 / GI 75 2H). Do tego wymagany jest adapter. Typ GX R Średnica rury Ø mm Wymiary profilu / materiał płaski maks. 75 x 75 mm Wymiary taśmy 75 x 2250 mm Masa 54 kg Numer producenta W zakres dostawy wchodzą: 1 wałek dociskowy Ø 42,4 mm; 1 wałek dociskowy Ø 48,3 mm; 1 taśma szlifierska 75 x 2250 mm, K 36 Z. i Do szlifierek taśmowych GRIT polecamy Państwu pasy bezkońcowe - str Szlifierki taśmowe

84 01 02 Moduł do szlifowania obwiedniowego GXC Moduł do szlifowania obwiedniowego GXC umożliwia uzyskanie doskonałych powierzchni w najprostszy sposób. Do przebudowy w szlifierkę obwiedniową wystarczy jedynie kilka ruchów ręką, gdyż ekonomiczność i elastyczność stoją na pierwszym planie. Praktyczne zalety dla użytkownika: Do szlifowania rur i wałków o przekroju Ø mm. Wysoka prędkość robocza przy zachowaniu największej jakości powierzchni. Przystosowany również do szlifowania na mokro w połączeniu z modułem chłodząco-smarującym GXW. Najłatwiejsza obsługa dzięki 4 sterowanym rolkom transportowym. Może być także łączona z programem GI (GI 75 / GI 75 2H). Do tego wymagany jest adapter GX 75 / GX 75 2H GXC GXW = 05.4 Szlifierka taśmowa (jednostka podstawowa) Moduł do szlifowania obwiedniowego Moduł chłodząco- smarujący Szlifierka obwiedniowa 06 Typ GXC Rury Ø mm Wymiary taśmy 75 x 2000 mm Masa 48 kg Numer producenta W zakres dostawy wchodzą: 1 prowadnica nylonowa; 1 prowadnica mosiężna, 1 przewód przyłączeniowy z wtyczką CEE 16 A. Moduł chłodząco-smarujący GXW Masa 8,6 kg Numer Producenta W zakres dostawy wchodzą: 1 litr emulsji chłodząco-smarującej (1:30) Szlifierki taśmowe

85 = + MATERIAŁY I URZĄDZENIA SZLIFIERSKIE Moduł do gratowania GXE Doskonałe uzupełnienie programu GX GRIT. Moduł do gratowania GXE wykona ostatni szlif na zakończenie pracy. Jest on wyjątkowo skuteczny przy usuwaniu gratu z rur, profili oraz materiałów płaskich. Szerokie spektrum szczotek GRIT do usuwania gratu stanowi rozwiązanie dla niemal wszystkich zadań szlifierskich. Praktyczne zalety dla użytkownika: Do gratowania rur i profili. Możliwość podłączenia zewnętrznego odsysania. Z odpowiednimi tarczami polerskimi może być stosowana jako polerka. Wysokie bezpieczeństwo pracy dzięki wyłącznikowi bezpieczeństwa zintegrowanemu z bezpiecznikiem silnika. Szerokie spektrum dostępnych szczotek drucianych. GXE GIXS/GIXBE Moduł do gratowania Podstawa maszyny Gratownica kompletna Typ GXE Moc 2,2 kw Prędkość obrotowa 1500 obr./min Wymiary narzędzia maks. Ø 250 x 60 mm Kabel przyłączeniowy 2 m Masa 32 kg Numer producenta W zakres dostawy wchodzą: 1 wtyczka CEE, 16 A. Podstawa do maszyn GIXS i GIXBE Obydwie podstawy do maszyny są optymalnie przystosowane do modułu do gratowania GXE, zarówno w wersji z odsysaniem, jak i bez odsysania. O mocnej konstrukcji, proste w montażu i wyjątkowo stabilne. Podstawy do maszyny mogą być wykorzystane także do szlifierek serii GI (GI 100 oraz GIE). Praktyczne zalety dla użytkownika: GIXS GIXBE GIXS Stabilna podstawa maszyny wykonana z blachy stalowej. Wysoka stabilność i bezpieczeństwo dzięki zamocowaniu przy pomocy kołków rozporowych. GIXBE Wbudowany silnik dla wysoko wydajnego podwójnego odsysania. Filtr kasetowy dla efektywnego oczyszczania powietrza. Zintegrowany łapacz iskier i wiórów metalowych, odporny na żarzące się cząsteczki. Elastyczne, odporne na temperaturę, stalowe przewody odsysające. Typ GIXS Wymiary (dł. x szer. x wys.) 304 x 356 x 769 mm Masa 18 kg Numer producenta Typ GIXBE Moc 370 kw Maks. podciśnienie 2,65 mbar Wymiary (dł. x szer. x wys.) 305 x 575 x 700 mm Masa 58 kg Numer producenta Szlifierki taśmowe

86 01 Szlifierki taśmowe Seria przemysłowa GRIT GI Szczególnie dla zastosowań w trudnych warunkach w przemyśle, seria urządzeń GI przekonuje dzięki wydajności i ekonomiczności. Wszystkie elementy są ekstremalnie wytrzymałe, dlatego wysokie obciążenia i wysoka trwałość należą u maszyn GRIT GI do standardu tak samo jak wysokie bezpieczeństwo działania i prosta obsługa Szlifierki modułowe Szlifowanie taśmowe Podstawowa szlifierka taśmowa + Podstawa maszyny = Szlifierka taśmowa 03.2 Szlifowanie promieniowe GI 75, GI 75 2H, GI 150, GI 150 2H Podstawowa szlifierka taśmowa GIB, GIBE Podstawa maszyny Moduł do szlif. prom. Szlifierka promieniowa = GI 150, GI 150 2H GIB, GIBE GIR 05.1 Szlifowanie wzdłużne Podstawowa szlifierka taśmowa Podstawa maszyny Moduł do szlifowania wzdłużnego + + = Szlifierka wzdłużna 05.2 Szlifowanie mobilne GI 150, GI 150 2H GIB, GIBE GIL Podstawowa szlifierka taśmowa Rama jezdna Szlifierka mobilna 05.3 GI 75, GI 75 2H, GI 150, GI 150 2H + = GIM 05.4 Szlifowanie taśmowe Podstawowa szlifierka taśmowa Podstawa maszyny + = Szlifierka taśmowa 06 Szlifierki obwiedniowe Szlifowanie obwiedniowe GI 100 Podstawowa szlifierka taśmowa GIXS, GIXBE Podstawa maszyny Przystawka do szlifowania obwiedniowego Szlifierka obwiedniowa 07 GI 75 GI 75 2H GI 150 GI 150 2H + GIB + GIC = Szlifierki kompaktowe Szlifowanie taśmowe Szlifierka taśmowa Szlifierki taśmowe GIS

87 Szlifierka taśmowa GI 75 oraz GI 150 W szlifierkach taśmowych GRIT GI 75 oraz GI 150 każdy element jest przystosowany do ciężkich zastosowań profesjonalnych. Nadzwyczaj wydajny silnik utrzymuje stałą prędkość obrotową i zapewnia wysoką wydajność skrawania. Są dostępne z taśmami o szerokości 75 i 150 mm, jak również w wersji jedno i dwubiegowej. Przy pomocy odpowiednich modułów obie maszyny mogą być szybko i prosto przebudowane ze szlifierki do łuków do szlifierki płaskiej. Podstawowa szlifierka taśmowa GI 75, GI 75 2H, GI 150, GI 150 2H Podstawa maszyny + = GIB, GIBE Szlifierka taśmowa Praktyczne zalety dla użytkownika GI 75 (2H) / GI 150 (2H): Wysokowydajne szlifierki taśmowe, opcjonalnie są dostępne w wersji jedno i dwubiegowej z taśmami o różnej szerokości (75 i 150 mm). Stała prędkość obrotowa przy wysokiej wydajności skrawania, dzięki wydajnemu wytrzymałemu silnikowi. Komfortowa obsługa: niski poziom wibracji, opatentowany system napinania taśmy. Wysokie bezpieczeństwo pracy: ogranicznik, szczelina szlifowania i ochrona oczu regulowane indywidualnie. Przystosowana do podłączenia do centralnego systemu odsysania. Podstawa do maszyny GIBE GIBE z podwójnym odsysaniem przekonuje dzięki obfitości różnych praktycznych detali: niewrażliwy na iskry metalowy łapacz wiórów, stalowe przewody odsysające i filtr kasetowy, odpowiadają optymalnie wymaganiom w zastosowaniach przemysłowych. Praktyczne zalety dla użytkownika: GIB Wysokość robocza regulowana komfortowo i bez nakładu siły przy pomocy amortyzatora gazowego. Wysoka stabilność dzięki wytrzymałej konstrukcji. GIBE Wbudowany silnik dla wysokowydajnego podwójnego odsysania. Filtr kasetowy dla efektywnego oczyszczania powietrza. Zintegrowany łapacz wiórów metalowych odporny na żarzące się cząsteczki. Elastyczne, odporne na temperaturę stalowe przewody odsysające. Typ GI 75 GI 75 2H GI 150 GI 150 2H GIB GIBE Moc 4000 W W 4000 W W W Prędkość obrotowa 3000 obr./min 1500/3000 obr./min 1500 obr./min 1500/3000 obr./min - - Wymiary taśmy 75 x 2000 mm 75 x 2000 mm 150 x 2000 mm 150 x 2000 mm - - Masa 65 kg 65 kg 82 kg 82 kg 17 kg 55 kg Dostawa obejmuje 1 wtyczka CEE, 16 A; 1 taśma szlifierska 75 x 2000 mm, K 36 Z 1 wtyczka CEE, 16 A; 1 taśma szlifierska 150 x 2000 mm, K 40 Z - 2 sztuki elastycznych przewodów, 4 sztuki taśmy dociskowej Numer producenta i Do szlifierek taśmowych GRIT polecamy Państwu pasy bezkońcowe - str Szlifierki taśmowe

88 01 02 Moduł do szlifowania promieniowego GIR Moduł do szlifowania promieniowego GIR jest optymalnie dostosowany do zastosowań przemysłowych. Wysoka wydajność ścierna zapewnia ekonomiczne zastosowanie, a przy taśmie o szerokości 150 mm urządzenie GIR nadaje się także do obróbki detali o większych średnicach. Wyjątkowym elementem jest imadło Heavy-Duty do stosowania w trudnych warunkach. Dzięki systemowi szybkiego mocowania możliwa jest prosta i racjonalna wymiana detali. Dzięki dostarczanym w standardowym wyposażeniu szczękom wykonanym ze stali szlachetnej, ograniczana jest korozja kontaktowa detali ze stali nierdzewnej. Do efektywnego odsysania jest konieczny króciec odsysający. Maksymalna średnica rur: 0 Ø 110 mm 30 Ø 80 mm 45 Ø 60 mm Króciec odsysający: Nr producenta Podstawowa szlifierka taśmowa Podstawa maszyny Moduł do szlif. prom. Szlifierka promieniowa = GI 150, GI 150 2H GIB, GIBE GIR 05.3 Praktyczne zalety dla użytkownika: Dokładne wyszlifowanie rur o średnicy maksymalnej do Ø 150 mm. Imadło z wymiennymi szczękami wykonanymi ze stali szlachetnej i systemem szybkiego mocowania. Zintegrowany ogranicznik głębokości w wykonaniu seryjnym. Kąt przystawienia regulowany beznarzędziowo. Do kątów od 30 do / maks. Ø 30 mm 45 / maks. Ø 105 mm 60 / maks. Ø 130 mm 90 / maks. Ø 150 mm. Dostępne są wałki dociskowe do wszystkich powszechnie stosowanych wymiarów rur. W połączeniu z urządzeniem GI 150. Niskie obroty (1500 obr./min) optymalne do obróbki stali szlachetnej oraz do zastosowania z wałkami dociskowymi < Ø 35 mm. Efektywne podwójne odsysanie przy zastosowaniu podstaw GIBE w połączeniu z króćcem odsysającym. Króciec odsysający: Nr producenta Typ GIR Średnica rury Ø mm Wymiary profilu / materiał płaski maks. 120 x 150 mm Wymiary taśmy 150 x 2250 mm Masa 109 kg Numer producenta W zakres dostawy wchodzą: 1 wałek dociskowy do Ø 42,4 mm; 1 taśma szlifierska 150 x 2250 mm, K 36 Z Szlifierki taśmowe

89 Moduł do szlifowania wzdłużnego GIL Nieodzowny zarówno przy konstrukcji maszyn, budowie poręczy, jak i konstrukcjach spawanych. Moduł GIL do szlifowania wzdłużnego, jako jedyny na rynku, wyposażony jest w zautomatyzowany posuw. Moduł GIL zapewnia szybką i ekonomiczną oraz perfekcyjną obróbkę powierzchni i nadaje się do wszystkich metali, szczególnie do obróbki stali szlachetnej. Podstawowa szlifierka taśmowa Podstawa maszyny Moduł do szlifowania wzdłużnego Szlifierka wzdłużna + + = GI 150, GI 150 2H GIB, GIBE GIL Praktyczne zalety dla użytkownika: Największa precyzja obróbki powierzchniowej, aż do obróbki wykańczającej. Łatwa obsługa. Do detali o kształcie wielokątnym. Moduł jest montowany odchylnie na maszynie podstawowej (opcjonalnie), dzięki temu oszczędza miejsce w hali produkcyjnej/warsztacie. Zastosowanie płyty szlifierskiej do maszyny podstawowej jest możliwe mimo zamontowania modułu GIL. Szerokość detali może być ustawiana indywidualnie, dzięki regulowanym ogranicznikom. Materiał płaski może być także szlifowany w ostry kant. Do taśm ściernych o uziarnieniu 60 do 400. Typ GIL Wymiary taśmy 150 x 2000 mm Moc silnika posuwu 180 W Wymiary profilu / materiał płaski maks. 100 x 120 mm Masa 64 kg Numer producenta i Do szlifierek taśmowych GRIT polecamy Państwu pasy bezkońcowe - str Szlifierki taśmowe

90 01 02 Rama jezdna GIM Szlifierka mobilna GIM powinna być stosowana zawsze tam, gdzie detale nie mogą być transportowane bez urządzeń dźwigowych. Dlatego szlifierka taśmowa staje się szlifierką mobilną i całkiem prosto może być zastosowana lokalnie na stanowisku, np. przy budowie statków. Spawy przy podłożu mogą być więc szlifowane bez zmęczenia, przy ogromnej oszczędności czasu w porównaniu do alternatywnych metod. Praktyczne zalety dla użytkownika: Najbardziej efektywne szlifowanie/wyrównywanie spoin przy podłożu. Szlifowanie stalowych form do odlewów z betonu. Wygodna, niemęcząca eksploatacja. Prosta obsługa. Niewielki wymiar odstępu od ściany. Bezstopniowe regulowanie pozycji dyszla. Regulowany ogranicznik głębokości Podstawowa szlifierka taśmowa Rama jezdna Szlifierka mobilna = GI 75, GI 75 2H, GI 150, GI 150 2H GIM 05.2 Typ Wymiary taśmy Masa Numer producenta GIM 75/150 x 2000 mm 35 kg (3~, 400 V - 50 Hz / 440 V - 60 Hz) (3~, 230 V - 50 / 60 Hz) 05.3 Szlifierka taśmowa GI 100 Maksymalna wydajność przy minimalnym formacie. Szlifierka taśmowa GI 100 jest uniwersalną maszyną do szlifowania ściernego, gratowania niewielkich detali oraz do ciągłego szlifowania płaskiego w produkcji seryjnej. Niewielkie wymiary sprawiają, że ta solidna i zwarta szlifierka taśmowa staje się perfekcyjną alternatywą w warunkach ograniczonej powierzchni. Praktyczne zalety dla użytkownika: Szlifierka taśmowa do uniwersalnego zastosowania maszyna ze znakomitą wydajnością. Optymalne zastosowanie przy obróbce drobnych detali. Może być stosowana jako maszyna stołowa lub opcjonalnie z wykorzystaniem podstawy do maszyny w wersji ze zintegrowanym odsysaniem, jak i bez odsysania. Opatentowany system napinania taśmy przy pomocy sprężyny gazowej. Świetnie nadaje się także do zastosowania mobilnego w warsztacie lub w warsztacie na podjeździe. Dostępna także w wariancie z napędem jednofazowym 230 V/50 Hz. W zakres dostawy wchodzą: 1 taśma szlifierska 100 x 1000 mm, uziarnienie K 60 Z Podstawowa szlifierka taśmowa Podstawa maszyny + = Szlifierka taśmowa Typ GI 100 Moc 1500 W Prędkość obrotowa 3000 obr./min Prędkość obwodowa 30 m/s Wymiary taśmy 100 x 1000 mm Masa 28 kg Numer producenta GI Szlifierki taśmowe GIXS, GIXBE

91 GRIT GIC Przystawka do szlifowania obwiedniowego do przemysłowej obróbki seryjnej Perfekcyjna moc w mobilnym urządzeniu GRIT GIC. Wyjątkowa przystawka do przemysłowego szlifowania obwiedniowego w produkcji seryjnej. Przystawkę GRIT GIC montuje się łatwo, szybko i bez użycia narzędzi w maszynie podstawowej (GRIT GI 75, GRIT GI 75 2H, GRIT GI 150, GRIT GI 150 2H). Przystawka ta spełnia wszystkie zadania centrum szlifierskiego przeszlifowanie rur prostych i innych materiałów okrągłych, szlifowanie przed chromowaniem i polerowaniem oraz szlifowanie do uzyskania perfekcyjnego wykończenia powierzchni. Przystawka zapewnia najwyższą jakość powierzchni i można go dostosować do różnych wymiarów rur. Jest idealna do produkcji balustrad i konstrukcji stalowych. Optymalna ekonomiczność Przystawka do szlifowania obwiedniowego GRIT GIC jak wszystkie elementy systemu GRIT GI charakteryzuje się maksymalną wytrzymałością. Najwyższy stopień automatyzacji zapewnia wysoką niezawodność podczas produkcji, również w trybie ciągłym, która opłaca się również pod względem finansowym. Niezwykle prosty montaż Połączenie przystawki do szlifowania obwiedniowego GRIT GIC ze szlifierką taśmową GRIT GI jest niezwykle proste i wymaga wykonania zaledwie kilku czynności. Perfekcyjne efekty pracy Najlepsze efekty pracy można uzyskać przy szlifowaniu na mokro. Efektywne chłodzenie za pomocą modułu chłodząco-smarującego GRIT GXW zapewnia znaczną redukcję temperatury detalu podczas obróbki, co jest niezwykle istotne szczególnie przy obróbce stali nierdzewnej. Wyklucza to ryzyko nadmiernego nagrzania detalu oraz zapobiega korozji. W połączeniu z dostępnym opcjonalnie systemem zgarniania wody po zakończonej obróbce detal jest automatycznie oczyszczany z pyłu szlifierskiego i nadmiaru wody. Precyzja obróbki Rury o różnej średnicy i długości do 6 m można obrabiać bez problemów dzięki dostępnej opcjonalnie prowadnicy. Podstawowa szlifierka taśmowa Podstawa maszyny Przystawka do szlifowania obwiedniowego Przystawka chłodząco-smarująca Szlifierka obwiedniowa = GI 75 GI 75 2H GI 150 GI 150 2H GIB GIC GXW Zalety: Krótki czas przezbrajania. Wysoka jakość powierzchni. Elastyczna obróbka rur o średnicy od 10 do 130 mm. Niski poziom drgań i hałasu. Niewielkie pylenie dzięki opcji szlifowania na mokro. Wytrzymała konstrukcja stalowa. Silnik trójfazowy S1 do pracy w trybie ciągłym. Zatrzask zapewnia łatwy montaż bez użycia narzędzi. Płynna regulacja prędkości posuwu zapewnia perfekcyjną jakość powierzchni. Moduł smarująco-chłodzący do szlifowania na mokro zapewnia odpowiednie chłodzenie powierzchni, zapobiega pyleniu i zwiększa trwałość taśm szlifierskich. Maksymalna mobilność dzięki kółkom transportowym. Typ GIC Moc 180 W Średnica rur mm Długość rur mm Posuw, płynna regulacja 0-2 m/min Szerokość taśmy 75 / 150 mm Długość taśmy 2000 mm Masa 65 kg Nr katalogowy Szlifierki taśmowe

92 01 02 Moduł do gratowania GIE Detale ze stali, stali szlachetnych i metali nieżelaznych można szybko i efektywnie gratować przy pomocy modułu do gratowania GIE. Solidna konstrukcja i napęd o dużej mocy sprawiają, że maszyna ta nadaje się idealnie dla zastosowania w przemyśle. Jako urządzenie stołowe albo z opcjonalnymi podstawami, nadaje się ona do zastosowania także w warunkach ograniczonej powierzchni. Praktyczne zalety dla użytkownika: Do racjonalnego gratowania i polerowania detali ze stali, stali szlachetnych i metali nieżelaznych oraz odlewów. Do stosowania ze szczotkami drucianymi ze stali i stali szlachetnych, jak również z typowymi narzędziami do polerowania. Optymalne dopasowanie prędkości obrotowej poprzez 2 prędkości robocze. Zróżnicowana grubość drutu także do szczególnie grubo- lub cienkościennych detali, dostępne także w wykonaniu ze stali szlachetnej. Jako urządzenie stołowe albo z dostępnymi opcjonalnie podstawami nadaje się do stosowania z odsysaniem (GIXBE) lub bez odsysania (GIXS) Typ GIE Moc 1500 W Prędkość obrotowa 1500/3000 obr./min Maksymalna średnica narzędzia -Ø maks. 250 mm Szerokość narzędzia 2 x 60 mm Masa 34 kg Numer producenta Przystawka do gratowania GIE Podstawy maszyny + = GIXS, GIXBE Gratownica Szlifierka taśmowa GIS 75 Idealne rozwiązanie dla wszystkich, którzy szukają wyłącznie jednej szlifierki taśmowej GIS 75. Solidna, wytrzymała konstrukcja, wydajny silnik, prosta obsługa i pierwszorzędna jakość pracy charakteryzują tę wyjątkowo zwartą szlifierkę taśmową GIS 75. Praktyczne zalety dla użytkownika: Wysokowydajna szlifierka taśmowa, kompletna ze stabilną podstawą do maszyny. Stała prędkość obrotowa przy wysokiej wydajności skrawania, dzięki wydajnemu, wytrzymałemu silnikowi. Wysoka wydajność dzięki solidnemu silnikowi 4 kw. Komfortowa obsługa: niski poziom wibracji, wygodnie regulowana wysokość robocza. Opatentowany system napinania taśmy. Wysokie bezpieczeństwo pracy: zgodna z normami CE, ogranicznik, szczelina szlifowania i ochrona oczu regulowane indywidualnie. Łapacz wiórów Typ GIS 75 Moc 4000 W Prędkość obrotowa 3000 obr./min Wymiary taśmy 75 x 2000 mm Masa 74 kg Numer producenta W zakres dostawy wchodzą: 1 wtyczka CEE, 16 A; 1 taśma szlifierska 75 x 2000 mm, uziarnienie 36 Z. Szlifierka taśmowa GIS Szlifierki taśmowe

93 12. Urządzenia pneumatyczne Niskowibracyjne pneumatyczne narzędzia udarowe MOST Większa moc mniejsze wibracje! Dłutownice Dłutownice są zaawansowanymi urządzeniami udarowymi z funkcją tłumienia drgań, o bardzo niskim poziomie wibracji (opatentowany System IPT). Dzięki niskiej masie są bardziej poręczne niż konkurencyjne urządzenia wyposażone w tłumienie drgań. Zastosowany w urządzeniach MOST system tłumienia wibracji sprawia, że użytkownik jest poddawany mniejszemu obciążeniu, później się męczy i jest mniej podatny na choroby związane z długotrwałym narażeniem na hałas i wibracje. Dłutownice zaprojektowano z myślą o oczyszczaniu spoin spawalniczych. Urządzenia doskonale sprawdzają się jednak również w zastosowaniach obejmujących: lekkie skuwanie np. oczyszczanie form odlewniczych, przycinanie, usuwanie masy uszczelniającej, rdzy, odprysków itp. Niski poziom generowanych wibracji oraz relatywnie krótki skok dłuta dodatkowo poprawiają precyzję pracy urządzenia. Niskowibracyjna dłutownica do spoin MOST HRV-95A Akcesoria: Dłuta z węglikiem spiekanym do HRV-95A (szerokość ostrza w mm): 10 mm (H ), 17 mm (H ), 36 mm (H ), 53 mm (H ). Typ HRV-95A Długość 210 mm Masa 1,45 kg Poziom wibracji* <2,5 m/s 2 Poziom hałasu 76 db (A) Częstotliwość uderzeń 150 Hz Długość skoku 6 mm Maksymalny przepływ powietrza 1,5 l/s Ciśnienie powietrza 6-6,5 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 1/4 cala Zalecana średnica węża 1/4 cala *Zgodnie z ISO Niskowibracyjna dłutownica MOST HRV-601A Typ Długość Długość (z przedłużeniem uchwytu HRV-600-S1) Długość (z przedłużeniem uchwytu HRV-600-S2) HRV-601A 233 mm 890 mm 1860 mm Lekkie przedłużacze uchwytu dostępne w dwóch wersjach długości: 1630 mm i 660 mm. Masa 1,75 kg Poziom wibracji* < 2,5 m/s 2 Poziom hałasu 85 db (A) Częstotliwość uderzeń 110 Hz Długość skoku 6 mm Maksymalny przepływ powietrza 1,9 l/s Ciśnienie powietrza 6-6,5 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 3/8 cala Zalecana średnica węża 10 mm *Zgodnie z ISO Akcesoria: Dłuta do HRV-601A oraz do adapterów G i G-28-50: dłuto 8 x 183 mm (3232), dłuto 50 x 183 mm (390), dłuto 75 x 200 mm (390-3), dłuto kątowe 35 x 173 mm (394), dłuto kątowe 35 x 305 mm (394-12), dłuto kątowe 50 x 176 mm (390-A), dłuto 13 x 188 mm (391), dłuto 19 x 188 mm (392), dłuto 19 x 305 mm (392-12), dłuto 35 x 173 mm (393), dłuto 35 x 305 mm (393-12) Urządzenia pneumatyczne

94 01 02 Młotki igłowe Młotki igłowe zaprojektowano z myślą o usuwaniu farby, rdzy, oczyszczaniu spoin spawalniczych, odpopielaniu oraz czyszczeniu powierzchni wykonanych z betonu itp. Urządzenia charakteryzują się wysoką mocą i wyjątkową wydajnością skuwania. Niski poziom generowanych wibracji i mniejszy poziom hałasu gwarantuje większą precyzję obróbki, aniżeli w przypadku urządzeń konkurencyjnych. Dzięki doskonałej ergonomii możliwa jest całodniowa praca bez zmęczenia. Zastosowany w urządzeniach IPT opatentowany system tłumienia wibracji sprawia, że użytkownik jest poddawany mniejszemu obciążeniu, później się męczy i jest mniej podatny na choroby związane z długotrwałym narażeniem na hałas i wibracje. Niskowibracyjny młotek igłowy MOST SNV-18 Typ SNV-18 Długość 195 mm Masa 1,65 kg Poziom wibracji* <2,5 m/s 2 Poziom hałasu 89 db (A) Częstotliwość uderzeń 115 Hz Maksymalny przepływ powietrza 1,5 l/s Ciśnienie powietrza 6,5-7,0 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 1/4 cala Zalecana średnica węża 10 mm *Zgodnie z ISO Niskowibracyjny młotek igłowy MOST PNV-19 Typ PNV-19 Długość 272 mm Masa 2,4 kg Poziom wibracji* <2,5 m/s 2 Poziom hałasu 90 db (A) Częstotliwość uderzeń 110 Hz Maksymalny przepływ powietrza 1,9 l/s Ciśnienie powietrza 6,5-7,0 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 1/4 cala Zalecana średnica węża 10 mm *Zgodnie z ISO Akcesoria: Igły Ø 3,2 mm Wyposażenie standardowe: Zestaw 19 szt, długość 127 mm (G-19-01) Wyposażenie opcjonalne: Zestaw 19 szt, długość 140 mm (G-19-01L) Urządzenia pneumatyczne

95 Niskowibracyjny młotek igłowy MOST GNV-28 Typ GNV-19 Długość 290 mm Masa 3,0 kg Poziom wibracji* <2,5 m/s 2 Poziom dźwięku 93 db (A) Częstotliwość uderzeń 91 Hz Maksymalny przepływ powietrza 135 l/min Ciśnienie powietrza 6,5-7,0 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 1/4 cala Zalecana średnica węża 10 mm *Zgodnie z ISO Akcesoria: Igły Ø 3,2 mm Wyposażenie standardowe: Zestaw 28 szt, długość 140 mm (G-28-01) Wyposażenie opcjonalne: Zestaw 28 szt, długość 178 mm (N ) Pisak grawerski MOST EP-100 Lekki model EP-100 łączy w sobie zalety najsilniejszego konwencjonalnego markera pneumatycznego / pisaka grawerskiego zachowując bardzo niski poziom generowanych wibracji. Opatentowany system redukcji wibracji umożliwia szybszą, całodniową pracę bez zmęczenia i zapewnia doskonałą kontrolę nad narzędziem. Narzędzie doskonałe do grawerowania w: stali hartowanej i stali miękkiej, miękkich stalach stopowych i tytanie, drewnie, tworzywach sztucznych, szkle i kamieniu. Charakterystyka: Prosta w obsłudze przepustnica. Niskie zużycie powietrza. Niski poziom hałasu. Wyjątkowo niski poziom wibracji. Stalowa obudowa z miękkim, komfortowym uchwytem. Prosta wymiana rysika z węglika wolframu. Typ EP-100 Długość 132 mm Masa 0,16 kg Poziom wibracji* 2,0 m/s 2 Poziom hałasu 65 db (A) Częstotliwość uderzeń 350 Hz Długość skoku 6 mm Maksymalny przepływ powietrza 0,6 l/s Ciśnienie powietrza 6-6,5 bar Maksymalne ciśnienie powietrza 7 bar Maksymalna temperatura powietrza 35 o C Złącze węża 1/4 cala Zalecana średnica węża 6 mm *Zgodnie z ISO Urządzenia pneumatyczne

96 01 02 Szlifierki proste Zastosowanie: Szlifowanie powierzchni płaskich i kształtowych, spoin, otworów. Przecinanie prętów, odcinanie nadlewek. Oczyszczanie powierzchni z farby, rdzy i zanieczyszczeń. Zalety: Niski poziom hałasu i wibracji. Wysokowydajne o korzystnym stosunku mocy do masy i gabarytów. Ergonomiczne z termoizolacyjnymi chwytami. Szlifierki proste (tarczowe) Typ SZ0A1 SZ100D1 SZ150D1 SZ150C1 SZ180D1 SZ230C1 PRBd75C Ciśnienie (Mpa) 0,63 0,63 0,63 0,63 0,63 0,63 0,63 Moc (kw) 1,10 1,40 1,40 2,50 1,40 2,50 1,10 Masa (kg) 2,00 3,80 4,00 6,50 3,70 5,40 2,70 Długość (mm) Prędkość obrotowa (obr./min) Zużycie pow. (m 3 /h) Hałas (db) Gniazdo końcówki G3/8 G3/8 G3/8 G3/8 G3/8 G3/8 G3/8 Śred. węża (mm) 12, ,5 Poziom drgań (m/s 2 ) <2,5 <2,5 <3,2 <3,3 <3,3 <3,9 <2, Szlifierki proste (trzpieniowe) Typ PRBa25A PRBa40 PRBd75CF PRBd75E PRBd75F Ciśnienie (Mpa) 0,63 0,63 0,63 0,63 0,63 Moc (kw) 0,11 1,19 1,10 1,10 1,10 Masa (kg) 0,60 0,90 2,60 1,60 1,60 Długość (mm) Prędkość obrotowa (obr./min) Zużycie pow. (m 3 /h) Hałas (db) Gniazdo końcówki G3/8 G1/4 G3/8 G3/8 G3/8 Śred. węża (mm) 6,3 8 12,5 12,5 12,5 Poziom drgań (m/s 2 ) <2,5 <2,5 <2,5 <2,5 <2,5 Wylot powietrza tył tył przód przód tył Urządzenia pneumatyczne

97 Szlifierki kątowe Zastosowanie: Wyrównywanie powierzchni spawanych. Odcinanie nadlewek, przecinanie rur, prętów, kształtowników. Obróbka powierzchni odlewów i odkuwek. Oczyszczanie powłok z farby, rdzy i zanieczyszczeń. Zalety: Wysokowydajne o korzystnym stosunku mocy do masy i gabarytów. Niski poziom hałasu i wibracji. Regulowane położenie osłony ściernicy. Ergonomiczne z termoizolacyjnymi chwytami. Możliwość odprowadzenia powietrza poza strefę pracy. Szlifierki kątowe Typ SK125D SK125E SK125A9 SK180C9 SK180E9 SC230C5/K Ciśnienie (Mpa) 0,63 0,63 0,63 0,63 0,63 0,63 Moc (kw) 0,75 0,75 1,20 1,40 2,00 2,50 Masa (kg) 1,60 1,60 1,80 3,50 4,00 5,45 Długość (mm) Wysokość (mm) Prędkość obrotowa (obr./min) Zużycie pow. (m 3 /h) Hałas (db) Poziom drgań (m/s 2 ) 2,6 2,7 2,8 2,6 <2,5 <2,5 Gniazdo końcówki G1/4 G1/4 G3/8 G3/8 G3/8 G3/8 Śred. węża (mm) 12,5 12,5 12, Wylot powietrza tył przód tył tył tył tył Wymiar ściernicy 125x(3-8)x22,2 125x(3-8)x22,2 125x(3-8)x22,2 180x(3-10)x22,2 180x(3-10)x22,2 230x(3-10)x22,2 Szlifierki pionowe Zastosowanie: Obróbka dużych odlewów i odkuwek, elementów konstrukcji stalowych. Ukosowanie płyt i blach, wyrównywanie spoin. Cięcie kształtowników, prętów zbrojeniowych, elementów konstrukcji. Zalety: Duża moc gwarantująca wysoką wydajność. Korzystny stosunek mocy do masy. Niski poziom hałasu i wibracji. Ergonomiczne z termoizolacyjnymi chwytami. Szlifierki pionowe Typ SC150A5 SC180C5 SC230A5 SC230C5 Ciśnienie (Mpa) 0,63 0,63 0,63 0,63 Moc (kw) 2,50 2,50 2,50 2,50 Masa (kg) 4,90 4,80 5,30 5,00 Wysokość (mm) Prędkość obrotowa (obr./min) Zużycie pow. (m 2 /h) Hałas (db) Poziom drgań (m/s 2 ) 4,8 <2,5 3,4 <2,5 Gniazda końcówki G3/8 G3/8 G3/8 G3/8 Śred. węża (mm) Wymiar ściernicy 150/J120x50x5/ x(3-10)x22,2 180x(3-10)x22,2 230x(3-10)x22, Urządzenia pneumatyczne

98 01 Szlifierko-frezarki Zastosowanie: Obróbka materiałów konstrukcyjnych, w tym stali hartowanej i nierdzewnej oraz żeliwa. Obróbka powierzchni małych odlewów, odkuwek, kokili, matryc itp. Wykonywanie precyzyjnych, wykończeniowych prac narzędziowych. Obróbka w miejscach trudno dostępnych. Zalety: Przystosowanie do pracy frezami z węglików spiekanych oraz ściernicami i szczotkami trzpieniowymi. Smukła budowa umożliwiająca obróbkę głębokich otworów. Niski poziom hałasu i wibracji. Duża moc przy niewielkiej masie i gabarytach. Szlifierko-frezarki Typ SF25 SFD25 SFK15 SFK15/1 Ciśnienie (Mpa) 0,63 0,63 0,63 0,63 Moc (kw) 0,18 0,18 0,18 0,18 Masa (kg) 0,40 0,60 0,60 0,55 Długość (mm) Wysokość głowicy (mm) ,5 Prędkość obrotowa (obr./min) Zużycie pow. (m 2 /h) Hałas (db) 83 82,6 84,4 84,2 Gniazdo końcówki G1/4 G1/4 G1/4 G1/4 Śred. węża (mm) Poziom drgań (m/s 2 ) 1,43 1,48 1,11 1,15 Wylot powietrza tył tył tył tył Frezarki proste Zastosowanie: Obróbka spoin, odlewów, odkuwek, matryc, gniazd formujących. Czyszczenie elementów metalowych, usuwanie nadlewek, rdzy, starych powłok lakierniczych itp. Wykonywanie precyzyjnych, wykończeniowych prac narzędziowych. Zalety: Wygodne użytkowanie w trudno dostępnych miejscach dzięki niewielkim gabarytom i wydłużonym wrzecionom. Przystosowanie do pracy frezami z węglików spiekanych oraz ściernicami i szczotkami trzpieniowymi. Duża moc przy stosunkowo małej masie. Odprowadzenie powietrza wylotowego poza strefę pracy. Wysoki moment obrotowy przy niskich obrotach. Frezarki proste Typ FD 24A F 24A F 24 F 180A1 F 180B1 Śr. trzpienia freza lub ściernicy (mm) 6; 8 6; 8 6; 8 6; 8 6; 8 Max. średnica freza (mm) Max. średnica ściernicy (mm) Prędkość obrotowa (obr./min) Moc (kw) 0,7 0,7 0,7 1,25 1,25 Zużycie powietrza (m 3 /h) Masa (kg) 1,5 1,2 1,2 1,1 1,1 Długość (mm) Gniazdo końcówki pow. (G) G1/4 G1/4 G1/4 G3/8 G3/8 Wewn. średnica przewodu (mm) 12,5 12,5 12,5 12,5 12,5 Ciśnienie zasilania (MPa) 0,63 0,63 0,63 Ciśnienie akustyczne (db(a)) <85 <85 <80 <97,4 <88,4 Poziom wibracji (m/s 2 ) <1,4 <1,7 <1,7 <1,6 <1, Urządzenia pneumatyczne

99 Frezarki proste GDS 030 GDS 050 GDS 100 Frezarki proste Typ GDS 009 GDS 011 GDS 013 GDS 027 GDS 030 GDS 035 GDS 050 GDS 070 GDS 100 GDS 120 Moc wyjściowa [W] Prędkość [obr./min] Frezarki proste turbinowe GDST 025 GDST 050 GDST 100 Frezarki proste turbinowe Typ GDST 025 GDST 050 GDST 100 Moc wyjściowa [W] Prędkość [obr./min] Frezarki kątowe GDA 013 GDA 030 GDA 070 Frezarki kątowe Typ GDA 013 GDA 030 GDB 030 GDA 070 GDB 070 Moc wyjściowa [W] Prędkość [obr./min] Urządzenia pneumatyczne

100 01 02 Szlifierki proste GS 510 GS BXE GS 823 Szlifierki proste Typ GS 510 GS 515 GS 818 GS 823 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia Szlifierki proste turbinowe GST 810 GST 815 Szlifierki taśmowe Szlifierki proste turbinowe Typ GST 810 GST 815 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia GB 030 GB Szlifierki taśmowe Typ GB 030 GB 050 Moc wyjściowa [kw] 0,30 0, Urządzenia pneumatyczne Prędkość [obr./min]

101 Szlifierki pionowe PBU 125 PBU 180 PBU 230 Szlifierki kątowe Szlifierki pionowe Typ PBU 115 PBU 125 PBU 150 PBU 180 PBU 230 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia GA 810 GA 812 GA 818 Szlifierki kątowe Typ GA 810 GA 811 GA 812 GA 815 GA 818 GA 230 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia Szlifierki kątowe turbinowe GAT 812 GAT BX GAT BX Szlifierki kątowe turbinowe Typ GAT 812 GAT 818 GAT 230 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia Urządzenia pneumatyczne

102 01 02 Polerki PLU 75 PLU 115 PLU PLU 50B-45ZK PLP 180 PLUE 125/ Polerki PLUE Typ PLU 50 PLU 75 PLU 115 PLU 180 PLP /150 PA 025 PA 030 PA 035 PA 070 PA 100 Moc wyjściowa [W] Prędkość [obr./min] Średnica narzędzia 50 (Roloc) 75 (Roloc) Urządzenia pneumatyczne
