1 ZSS50.ZP Załącznik nr 1 do Ogłoszenia Opis Przedmiotu zamówienia: Dostawa, wniesienie i montaż mebli na potrzeby budynku A Zespołu Szkół Sportowych nr 50 w Warszawie Lp. Asortyment wymiary (wys. x szer. x głęb.) Ilość łączna wymagania technologiczno-techniczne 1 2 Stolik pojedynczy uczniowski (wymiar zgodny z normą PN-EN :2007 dla numerów rozmiaru 4 6) Krzesło uczniowskie (wymiar zgodny z normą PN-EN :2007 dla numerów rozmiaru 4 6) Stelaż stalowa rura okrągła, bądź płasko owalna o średnicy >=30 mm, noga wykończona stopką chroniącą podłogę przed zarysowaniem. Blat płyta wiórowa laminowana o grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm. (wymiar zgodny z normą PN-EN :2007 dla numerów rozmiaru 4 6), tj. 700 mm x 5000 mm. Ilości w odniesieniu do poszczególnych wysokości zostaną ustalone z wykonawcą po podpisaniu umowy (wysokości zgodne z normą, dla rozmiaru: mm, mm, mm) Stelaż stalowa rura okrągła, bądź płasko owalna o średnicy >=23 mm, noga wykończona stopką chroniącą podłogę przed zarysowaniem. Siedzisko sklejka o grubości co najmniej 8 mm. (wymiar zgodny z normą PN-EN :2007 dla numerów rozmiaru 4 6), Ilości w odniesieniu do poszczególnych wysokości zostaną ustalone z wykonawcą po podpisaniu umowy (wysokości siedziska zgodne z normą, dla rozmiaru: mm, mm, mm) Zdjęcie poglądowe dla stolika pojedynczego uczniowskiego oraz krzesła uczniowskiego.

2 3 Komoda z witryną do wnęki 12 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, komoda dwudzielna w pionie (pomiędzy drzwiczkami otwieranymi w tą samą stronę) o głębokości 40 cm,po 4 półki w pionie w odległościach proporcjonalnych, półki montowane na stałe. Potrójne drzwiczki dolne zasłaniające dwie komory wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, potrójne drzwiczki górne zasłaniające trzy górne komory przeszkolone szybą bezpieczną (hartowaną bądź dwuwarstwową z wklejoną folią) o grubości minimum 5mm. Zamawiający dopuszcza wykonanie obrzeży drzwiczek z innego materiału niż szyba np. płyty wiórowej spełniającej wymogi konstrukcji mebla z zastrzeżeniem że szyba ma stanowić co najmniej 50% powierzchni górnych drzwiczek. Wymiary komoda o głębokości 40 cm. wpasowana w wnękę o wymiarach 114 cm szerokość, 205 cm wysokość, 29 cm głębokość. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do produkcji). - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm.

3 Szkic poglądowy: 4 Komoda z witryną wolnostojąca 2000x800x konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla,po 4 półki w pionie w odległościach proporcjonalnych, półki montowane na stałe. Drzwiczki dolne zasłaniające dwie komory wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, drzwiczki górne zasłaniające trzy górne komory przeszkolone szybą bezpieczną (hartowaną bądź dwuwarstwową z wklejoną folią) o grubości minimum 5mm. Zamawiający dopuszcza wykonanie obrzeży drzwiczek z innego materiału niż szyba np. płyty wiórowej spełniającej wymogi konstrukcji mebla z zastrzeżeniem że szyba ma stanowić co najmniej 50% powierzchni górnych drzwiczek. - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w

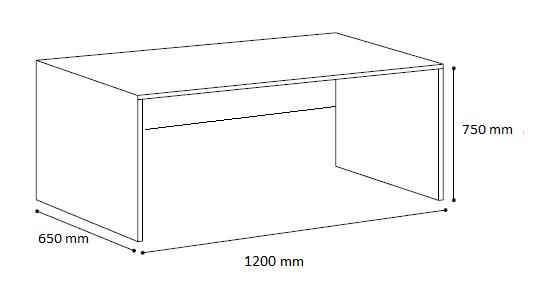

4 wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. Szkic poglądowy. 5 Biurko dla nauczycieli 750x1200x konstrukcja - płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana tylna (450 mm x 1200 mm) wykonana z płyty wiórowej laminowanej 18 mm, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm.

5 Szkic poglądowy 6 Kontener mobilny 620x430x konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad szuflady, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm. - kontener wyposażony w 3 szuflady oraz piórnik z tworzywa sztucznego, - Korpus oraz fronty szuflad wykonane z płyty grubości 18 mm, Wkłady szuflad z płyty, - Kontener wyposażony w zamek centralny z 2 kluczykami, - 4 kółka o średnicy minimum 40 mm w tym co najmniej dwa kółka z hamulcem, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju), Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm

6 Zdjęcie poglądowe: 7 Stoły do pokoju nauczycielskiego 750 x 1200 x płyta wiórowa trzywarstwowa laminowana gr.25 mm w klasie higieniczności E1, gęstości minimum 620 kg/m3 oraz o klasie reakcji ogniowej B-s2,d0, wąskie płaszczyzny wykonane z obrzeża PCV, krawędzie zaokrąglone promieniem R2 mm. Stelaż o samonośnej konstrukcji stalowej składającej się z zespawanych ze sobą elementów: dwie nogi w odwróconej literze T i stelaż trawersowy (spawy wykończone w estetyczny i niewidoczny sposób głębokość stelaża 66,5 cm.. Stół wyposażony w metalowe zaczepy umożliwiające trwałe łączenie ze sobą sąsiednich stołów w dowolnej konfiguracji. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm

7 Szkic poglądowy 8 Krzesła do pokoju nauczycieli 50 Stelaż stalowa rura okrągła, bądź płasko owalna o średnicy >=19 mm, noga wykończona stopką chroniącą podłogę przed zarysowaniem. Siedzisko sklejka gięta o grubości co najmniej 8 mm, Siedzisko i oparcie wykonane z jednego elementu, w oparciu co najmniej trzy prostokątne bądź w kształcie pochylonego prostokąta perforacje. Wysokość krzesła 850 mm, siedzisko na wysokości 440 mm, głębokość siedziska 470 mm, szerokość krzesła 430 mm. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 40 mm.

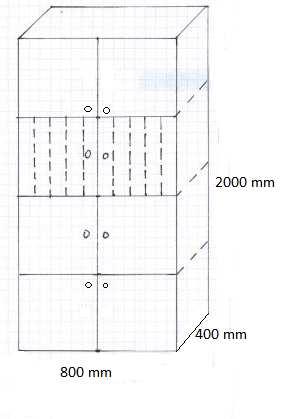

8 Zdjęcie poglądowe 9 Szafa wysoka ze schowkami i przegródkami na dzienniki 2000x800x konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny 80 mm w kolorze mebla, szafa dwudzielna dzielona w pionie, Szafa podzielona na łącznie 8 takich samych osobnych schowków zamykanych na klucz indywidualny dla każdego schowka. - W schowkach drugich liczonych od góry umieszczone dodatkowo 18 przegródek pionowych na dzienniki. - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm.

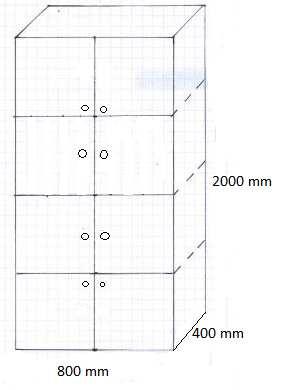

9 Szkic poglądowy 10 Szafa wysoka ze schowkami 2000x800x konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny 80 mm w kolorze mebla, szafa dwudzielna dzielona w pionie, Szafa podzielona na łącznie 8 takich samych osobnych schowków zamykanych na klucz indywidualny dla każdego schowka.

10 - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie,. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. Szkic poglądowy: 11 Szafa ubraniowa do wnęki 1 - konstrukcja: płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana tylna wykonana płyty HDF gr. 3,2 mm, mocowana wkrętami w wyfrezowanej szczelinie, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki wąskie

11 płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny 80 mm w kolorze mebla, drążek metalowy na wys. 350mm od góry szafy, 1 półka na wys. 300 mm od góry szafy mocowana na stałe. Szafa o głębokości 60 cm. wpasowana w wnękę o wymiarach 114 cm szerokość, 205 cm wysokość, 29 cm głębokość. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do produkcji).szafa będzie ustawiona w jednym rzędzie z szafkami opisanymi w pozycji 8 i 9 drzwi mebla oraz wysokość mebla mają być w jednej linii z powyżej opisanymi szafkami (Wymiary komoda o głębokości 40 cm. wpasowana w wnękę o wymiarach 114 cm szerokość, 205 cm wysokość, 29 cm głębokość. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do produkcji). może wystąpić konieczność wykonania ściany górnej w dwóch poziomach.. - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. 12 Szafa ubraniowa wolnostojąca 2000x800x konstrukcja: płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana tylna wykonana płyty HDF gr. 3,2 mm, mocowana wkrętami w wyfrezowanej szczelinie, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny 80 mm w kolorze mebla, drążek metalowy na wys. 350mm od góry szafy, 1 półka na wys. 300 mm od góry szafy mocowana na stałe. - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm.

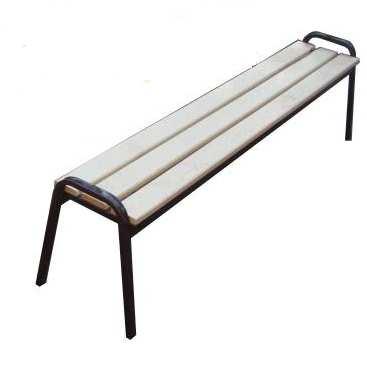

12 Stelaż stalowa rura okrągła, bądź płasko owalna o średnicy >=30 mm, noga wykończona stopką chroniącą podłogę przed zarysowaniem, ze względu na długość Zamawiający wymaga umieszczenia w środku podpory w kształcie podpór/nóg bocznych (nie uwzględnione na zdjęciu poglądowym). Siedzisko ławki o szerokości 350 mm, wysokość siedziska 400 mm. wykonane z listw drewnianych o grubości minimum 35 mm. Możliwość sztaplowania. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. Zdjęcie poglądowe (bez uwzględnionej podpory środkowej) 13 Ławki do szatni i na korytarz 3000x350x

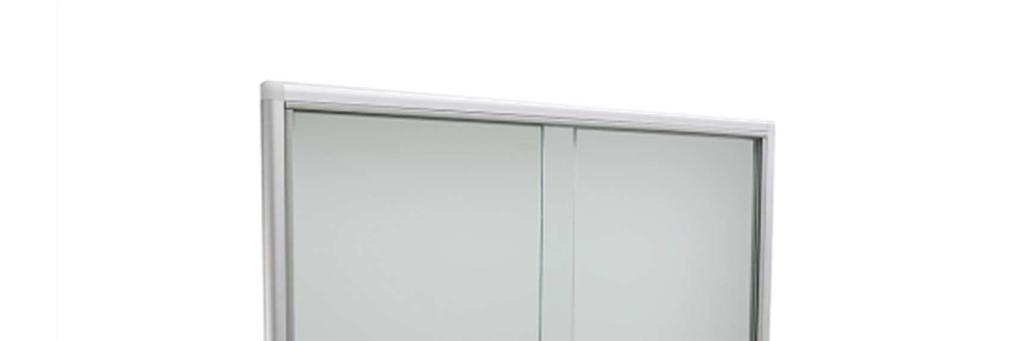

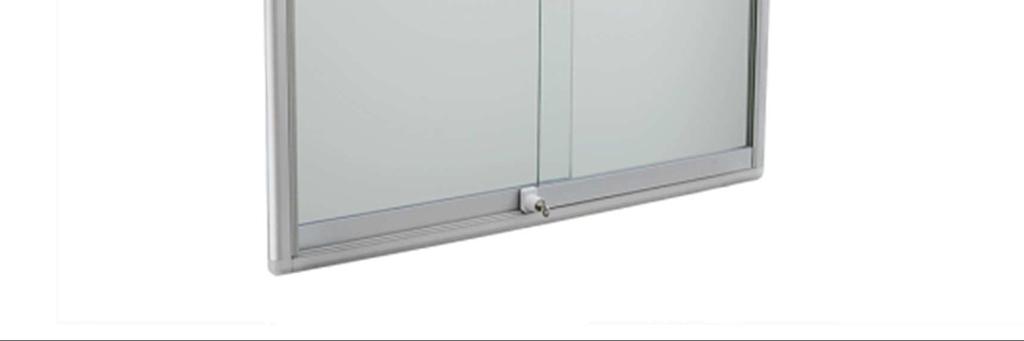

13 Gablota wykonana z owalnych profili aluminiowych anodowanych na srebrno. Narożniki łączące profile za pomocą głowic o zaokrąglonym kształcie wykonane z tworzywa sztucznego w kolorze profili. Drzwi ze szkła bezpiecznego (szyba hartowana bądź dwuwarstwowa z wklejoną folią) przesuwne na rolkach mosiężnych, osadzonych w profilu zamykane na zamek stanowiący spójny element gabloty. Niewidoczny montaż. Przestrzeń użytkowa >=20 mm. Dno gabloty wykonane z płyty magnetycznej (kolor dna w kolorze RAL do wyboru przez Zamawiającego po podpisaniu umowy). W komplecie 20 magnesów do każdej gabloty. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. Zdjęcie poglądowe 14 Gablota ogłoszeniowa z drzwiami szklanymi przesuwnymi 1000x1400x Stół konferencyjny do gabinetu dyrektora 760x1400x900 1 Blat i nogi stołu wykonane z płyty wiórowejlaminowana grubości 36 mm w kolorze do uzgodnienia z Zamawiającym, w klasie higieniczności E1, gęstość płyty minimum 620 kg/m3. wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm

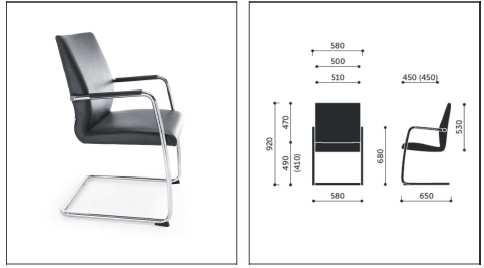

14 Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm. Zdjęcie poglądowe 16 Fotele do gabinetu dyrektora 6 Fotel konferencyjny na konstrukcji sprężystej. Oparcie i siedzisko tapicerowane skórą lub skórą ekologiczna (kolory do wyboru przez zamawiającego po podpisaniu umowy i przedstawieniu projektów zabudowy pokoju dyrektora). Wysokość fotela: 92 cm Szerokość fotela 58 cm Głębokość fotela: 65 cm Wysokość siedziska: 49 cm Wysokość oparcia 47 cm Szerokość siedziska 51 cm Szerokość oparcia: 50 cm Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 30 mm.

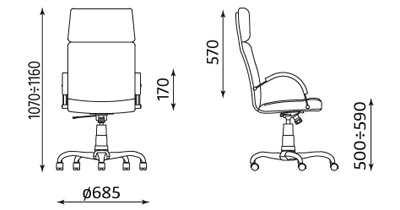

15 Zdjęcia poglądowe: 17 Fotel obrotowy do gabinetu dyrektora 1 Fotel obrotowy. Oparcie i siedzisko tapicerowane skórą lub skórą ekologiczna możliwe wykonanie w dwóch kolorach (kolory do wyboru przez zamawiającego po podpisaniu umowy i przedstawieniu projektów zabudowy pokoju dyrektora). Podstawa pięcioramienna w kolor RAL od wyboru przez zamawiającego po podpisaniu umowy i przedstawieniu projektów zabudowy pokoju dyrektora. Szerokie, komfortowe siedzisko i oparcie. Płynna regulacja wysokości siedziska Obciążenie do 120 kg Możliwość swobodnego kołysania się. Możliwość blokady siedziska i oparcia w min 5 pozycjach lub płynne. Regulacja siły oporu oparcia. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 50 mm.

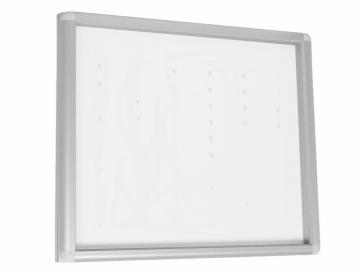

16 Szkic poglądowy 18 Gabloty ogłoszeniowe do gabinetu dyrektora 1000x1400x30 2 Gablota wykonana z owalnych profili aluminiowych anodowanych na srebrno. Narożniki łączące profile za pomocą głowic o zaokrąglonym kształcie wykonane z tworzywa sztucznego w kolorze profili. Niewidoczny montaż. Dno gabloty wykonane z płyty magnetycznej (kolor dna w kolorze RAL do wyboru przez Zamawiającego po podpisaniu umowy). W komplecie 20 magnesów do każdej gabloty. Zamawiający dopuszcza odstępstwa w podanych wymiarach w granicach +/- 10 mm Zdjęcie poglądowe

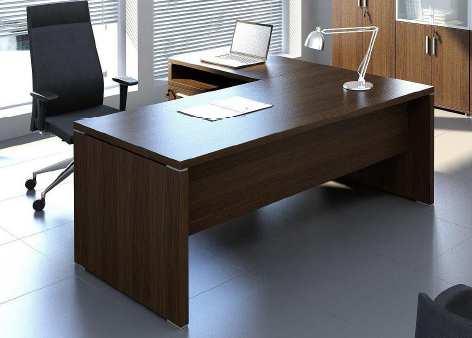

17 19 Meble na wymiar do pokoju dyrektora (Uwaga, wykonawca będzie zobowiązany do zaprojektowania pokoju dyrektora z uwzględnieniem poniżej opisanych mebli (pozycje 19-23) oraz z uwzględnieniem mebli opisanych w pozycjach 15 18) Biurko na wymiar do gabinetu dyrektora 1 - konstrukcja - płyta wiórowa laminowana o grubości 36 mm w kolorze do uzgodnienia z Zamawiającym, w klasie higieniczności E1, gęstość płyty minimum 620 kg/m3, o klasyfikacji reakcji ogniowej B-s2,d0. wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm. - Biurko wyposażone w blendę przednią wykonaną z płyty wiórowej o wymiarach dostosowanych do wymiarów biurka, montowaną pomiędzy nogami biurka oraz do blatu za pomocą metalowych łączników malowanych proszkowo w kolorze RAL (dokładny kolor do ustalenia z Zamawiającym). - Blenda wykonana z płyty wiórowej laminowanej o grubości 18 mm w kolorze do uzgodnienia z Zamawiającym. Gęstość płyty minimum 620 kg/m3, o klasie higieniczności E1 oraz o klasyfikacji reakcji ogniowej B-s2,d0. - Blaty, nogi oraz blenda oklejone obrzeżem PVC o grubości 2 mm w kolorze płyty. Szacunkowe wymiary biurka (wys. x szer. x głęb.)740 mm x 1800 mm x 600 cm. dodatkowo po lewej stronie biurka dostawka zespolona na stałe z biurkiem wykonana w tożsamej technologii co biurko o wymiarach (wys. x szer. x głęb.) 740 mm x 1000 mm x 600 cm.

18 Odstępstwa w podanych wymiarach ze względu iż biurko będzie wykonane na wymiar podane wymiary są szacunkowe dokładne wymiary zostaną ustalone po podpisaniu umowy i przedstawieniu projektów zabudowy pokoju dyrektora. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) Zdjęcie poglądowe 20 Szafy aktowe z przeszkolone szybą mleczną 2 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki,

19 wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, półki w pionie w odległościach proporcjonalnych umożliwiających swobodne wstawienie segregatora (format A4), półki montowane na stałe, cokół dolny o wysokości 80 mm w kolorze mebla. Drzwiczki dolne zasłaniające około 1/3 wysokości szafy (dopasowane zgodnie z rozmieszczeniem półek) wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, drzwiczki górne zasłaniające około 2/3 wysokości (pozostałą część) przeszkolone mleczną szybą bezpieczną (hartowaną bądź dwuwarstwową z wklejoną folią) o grubości minimum 5mm. Zamawiający dopuszcza wykonanie obrzeży drzwiczek z innego materiału niż szyba np. aluminium bądź tworzywo sztuczne zbliżone kolorem do koloru uchwytów. - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Szacunkowe wymiary (wys. x szer. x głęb.)2000 mm x 800 mm x 400 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji)

20 Szkic i zdjęcie poglądowe. 21 Regał na książki 1 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, półki w pionie w odległościach proporcjonalnych umożliwiających swobodne wstawienie segregatora (format A4), półki montowane na stałe, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mmcokół dolny o wysokości 80 mm w kolorze mebla. - ściana tylna wykonana z białej płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, Szacunkowe wymiary (wys. x szer. x głęb.)2000 mm x 400 mm x 400 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji)

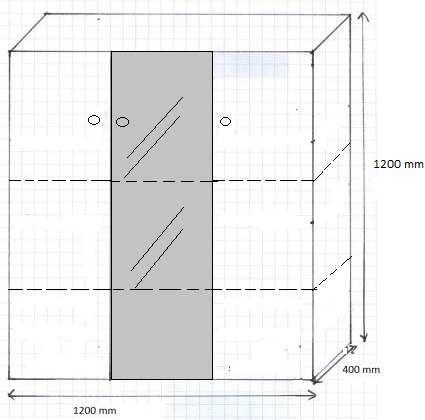

21 Szkic poglądowy: 22 Komoda aktowa z witryną 1 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, komoda trójdzielna w pionie półki w pionie w odległościach proporcjonalnych umożliwiających swobodne wstawienie segregatora (format A4), półki montowane na stałe. Drzwiczki boczne wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami

22 zaokrąglonymi promieniem R 2 mm, drzwiczki środkowe przeszkolone mleczną szybą bezpieczną (hartowaną bądź dwuwarstwową z wklejoną folią) o grubości minimum 5mm. Zamawiający dopuszcza wykonanie obrzeży drzwiczek z innego materiału niż szyba np. aluminium bądź tworzywo sztuczne zbliżone kolorem do koloru uchwytów. - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Szacunkowe wymiary (wys. x szer. x głęb.)1200 mm x 1200 mm x 400 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji)

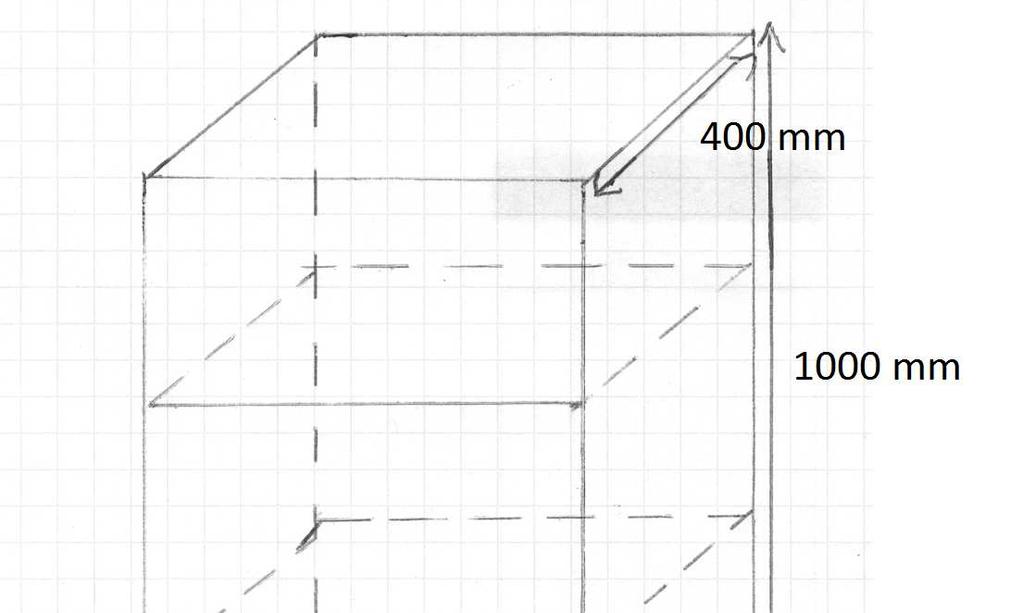

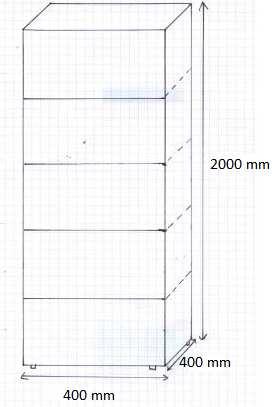

23 Szkic poglądowy 23 zabudowa sejfu z regałem na książki 1 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, Drzwiczki wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju)

24 Szacunkowe wymiary (wys. x szer. x głęb.)1000 mm x 6000 mm x 600 cm. Nadstawka na szafce: - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, dwie półki w pionie w odległościach proporcjonalnych, półki montowane na stałe, ściana górnapłyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm. Szacunkowe wymiary (wys. x szer. x głęb.) 1000 mm x 600 mm x 400 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji)

25 Szkic poglądowy Meble na wymiar do sekretariatu (Uwaga, wykonawca będzie zobowiązany do zaprojektowania sekretariatu z uwzględnieniem poniżej opisanych mebli) 24 Ścianka meblowa 1 - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, Drzwiczki wykonane z płyta wiórowa

26 25 Szafa ubraniowa 1 laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju). Ścianka będzie składała się ze słupków o szerokości: - 1: 1000 mm, - 3: 800 mm - 1: 600 mm Wszystkie słupki o wysokości 2000 mm. w słupku o szerokości 1000 mm na wysokości 850 mm -blat postforming gr. 38 mm boki wykończone PCV nad nim przestrzeń o wysokości 600 mm (ze względu na przeznaczenie kuchenne wymóg wodoodporności blatu, klasyfikacja reakcji ogniowej B-s2,d0). Pod blatem i nad przestrzenią roboczą szafki podzielone pułkami (po jednej półce w szafce) szafki zamykane drzwiczkami dwudzielnymi. Pozostałe słupki kombinacja szafek i półek otwartych w każdym słupku o szerokości 800 mm wymagane dwie szafki zamykane drzwiami dwudzielnymi. Głębokość wszystkich szafek 500 mm. Podane wymiary są wymiarami szacunkowymi do zabudowy ściana 410 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) - konstrukcja: płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana tylna wykonana płyty HDF gr. 3,2 mm, mocowana wkrętami w wyfrezowanej szczelinie, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny 80 mm w kolorze mebla, drążek metalowy na wys. 350mm od góry szafy, 1 półka na wys. 300 mm od góry szafy mocowana na stałe. - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju)

27 26 Szafa aktowa 1 27 Zabudowy wnęk 2 Szacunkowe wymiary (wys. x szer. x głęb.)2000 mm x 800 mm x 600 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, półki w pionie w odległościach proporcjonalnych umożliwiających swobodne wstawienie segregatora (format A4), półki montowane na stałe, cokół dolny o wysokości 80 mm w kolorze mebla. Drzwiczki dwudzielne wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie, - uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) Szacunkowe wymiary (wys. x szer. x głęb.)2000 mm x 800 mm x 400 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) Konstrukcja zabudowy: - konstrukcja płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana górna i dolna płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1 zachodząca nad drzwiczki, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, cokół dolny o wysokości 80 mm w kolorze mebla, półki w pionie w odległościach proporcjonalnych umożliwiających swobodne wstawienie segregatora (format A4), półki montowane na stałe, cokół dolny o wysokości 80 mm w kolorze mebla. Drzwiczki w szerszej wnęcedwudzielne w węższej pojedyncze: wykonane z płyta wiórowa laminowana grubości 18 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, - ściana tylna wykonana z płyty HDF 3,2 mm mocowana do obudowy wkrętami w wyfrezowanej szczelinie,

28 28 Biurko w kształcie ćwierć koła z nadstawką 29 Biurko proste uchwyty metalowe matowe bądź plastikowe w kolorze RAL (do wyboru przez zamawiającego), mocowane w wycięciu w drzwiczkach wystające nie więcej niż 2 mm, bądź przykręcane w dwóch miejscach każdy (do wyboru przez Zamawiającego po podpisaniu umowy z co najmniej 3 szt. wzorów każdego rodzaju) wymiary wnęk: (wys. x szer. x głęb.)290 cm x 39,5 cm x 55 cm. wymiary wnęk: (wys. x szer. x głęb.)290 cm x 85 cm x 55 cm. Uwaga: zamawiający nie dopuszcza montażu półek ani ścian szaf do ścian wnęk istnieje tylko możliwość montaży stabilizacyjnego. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) - konstrukcja - płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, Biurko w kształcie ćwierć koła o promieniu R 2000 mm. Szerokość blatu 60 cm. - Biurko wyposażone w blendę przednią wykonaną z blachy perforowanej dostosowanej do wymiarów biurka, giętej zgodnie z R biurka, montowaną pomiędzy nogami biurka oraz do blatuw kolorze do uzgodnienia z Zamawiającym, blenda o wytrzymałości dostosowanej do rodzaju użytkowania. Na środku blatu ze strony zewnętrznej biurka w ½ szerokości biurka nadstawka o szerokości ½ szerokości biurka wysokości 300 mm i głębokości 200 mm, tył nadstawki wykończony blendą giętąnp. z płyty HDF w kolorze blatu. Szacunkowe wymiary (wys. x szer. x głęb.) Wysokość blatu 750 mm wysokość nadstawki 1050 mm x Szerokość ćwierć koło R 2000 mm x głębokość blatu 600 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji) - konstrukcja - płyta wiórowa laminowana grubości 28 mm w klasie higieniczności E1, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty, z krawędziami zaokrąglonymi promieniem R 2 mm, ściana tylna (450 mm x 1200 mm) wykonana z płyty wiórowej laminowanej 18 mm, wąskie płaszczyzny wykonane z obrzeża PCV gr. 2 mm w kolorze płyty. Szacunkowe wymiary (wys. x szer. x głęb.)7500 mm x 1200 mm x 650 cm. (Uwaga: przed wykonaniem konieczność dokładnego pomiaru z natury przed przystąpieniem do projektowania i produkcji)

29 DODATKOWE WYMAGANIA ZAMAWIAJĄCEGO 1 Zamawiający nie dopuszcza żadnych wad cięcia płyt wiórowych laminowanych (wyszczerbienia, ukruszenia, nierówne cięcie, itp.) pod rygorem nieodebrania mebli z winy Wykonawcy. Wszystkie konfirmaty wykończone zaślepkami plastikowymi w kolorze mebla. Wysokość cokołu nie jest wliczona w podane rozmiary mebli. 2 kolor mebli, frontów i stelaży/nóg 3 okucia zewnętrzne uchwyty, 4 Meble na wymiar i do wstawienia we wnęki Wykonawca ma obowiązek dostarczyć Zamawiającemu do wyboru przed realizacją zamówienia wzorniki laminatów (kolor płyty/sklejki) zawierające co najmniej po trzy odcienie w każdym kolarze: grafit, niebieski (błękit), granatowy, czerwony oraz co najmniej po jednym kolorze żółci, zieleni, bieli, imitacji jasnego drewna bez słojowego oraz imitacji tkaniny minimum 10 sztuk wg rodzaju i struktury zgodne z wymaganiami Opisu Przedmiotu Zamówienia. W odniesieniu do wyboru kolorów stelaża Wykonawca przedstawi co najmniej po jednym kolorze: grafit, niebieski, granatowy, czerwony żółty, zielony, biały. Zamawiający zastrzega sobie możliwość mieszania kolorów (tj. wybór kilku kolorów frontów, inny kolor poszczególnych elementów poszczególnych mebli itp.) Wykonawca ma obowiązek dostarczyć Zamawiającemu minimum po 3 rodzaje uchwytów (przykręcanych i montowanych w wycięciu wystających nie więcej niż 2 mm) do wyboru przed realizacją zamówienia. Wykonawca ma obowiązek po podpisaniu umowy dokonać pomiarów wnęk (konieczność dokładnego pomiaru z natury przed przystąpieniem do produkcji) w które będą wpasowywane meble oraz pomiarów (konieczność dokładnego pomiaru z natury przed przystąpieniem do produkcji) sekretariatu i pokoju Dyrektora. W odniesieniu do mebli do sekretariatu i pokoju Dyrektora oprócz pomiarów Wykonawca przed realizacją zamówienia ma obowiązek przedstawić przynajmniej dwie wizualizacje (do wyboru przez Zamawiającego), uwzględniające faktycznie dostarczane meble.
