1 Fairo Sistema cerrado Wkłady gazowe z zamkniętą komorą spalania

2 2 3 Fairo Sistema cerrado Wkłady gazowe z zamkniętą komorą spalania Spis Treści Índice Fairo 90, 3-lados frontal / 3 stronny front p. 4 Fairo 90, 3-lados túnel / 3 stronny tunnel p. 6 Fairo 90, Ángulo izquierdo / narożny p. 8 Fairo 160 p. 10 Fairo 140 p. 12 Fairo 140 túnel / tunnel p. 14 Fairo 120 p. 16 Kal-fire es líder en el sector de hogares y desarrolla, diseña y fabrica hogares, estufas y productos afines para sus nacionales e internacionales clientes. Fairo 100 p. 20 Fairo 75 p. 22 Fairo 70 p. 26 Fairo 60 p. 28 Información técnica / Informacje techniczne p. 32 Matrix p. 34 Las 10 características principales /10 zalet Fairo p. 35 Kal - Fire jest jednym z wiodących producentów wkładów kominkowych opalanych gazem z zamknięta lub otwartą komorą spalania, dostępnych w różnych wymiarach i opcjach.

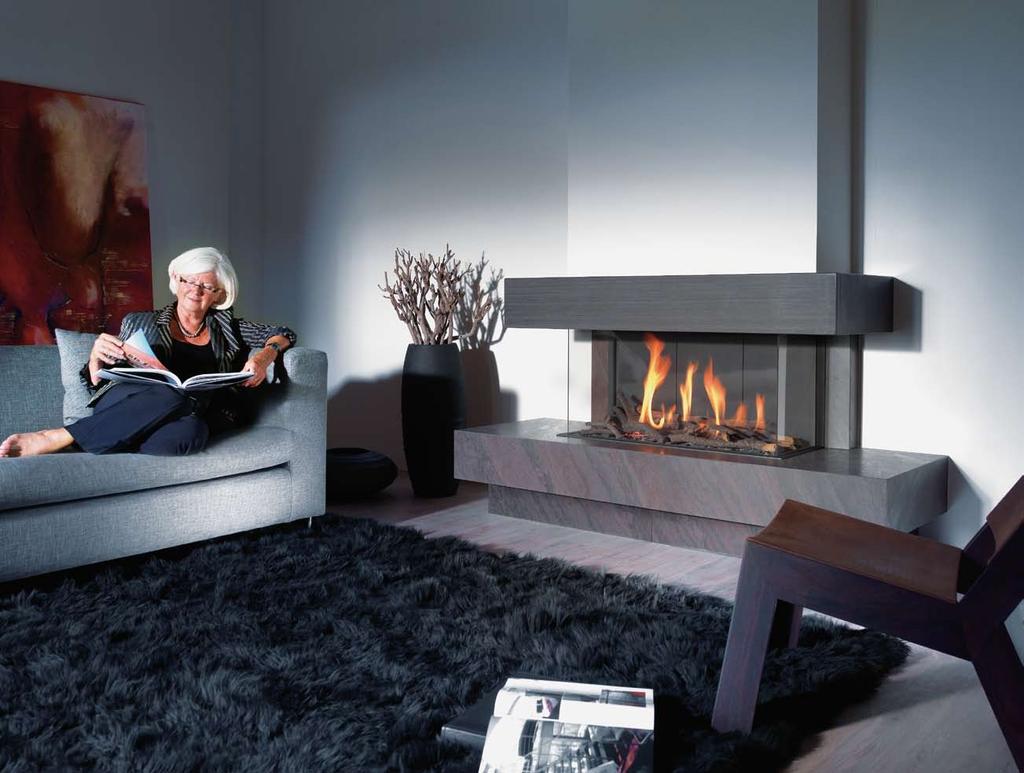

3 4 5 Fairo 90 3-lados frontal 3 stronny front 676, , ,5 Ø 150 Ø 100 R ,5 65, Fairo 90 3-lados frontal 3 stronny front Con fondo interior de láminas y juego de leños Wraz z czarną tylnią ścianą i polanami ceramicznymi Capacidad / Moc nominalna : 6.8 kw Rendimiento / Wydajność : 78% Consumo máx / Max. pobór gazu : 0,92 m 3 /h

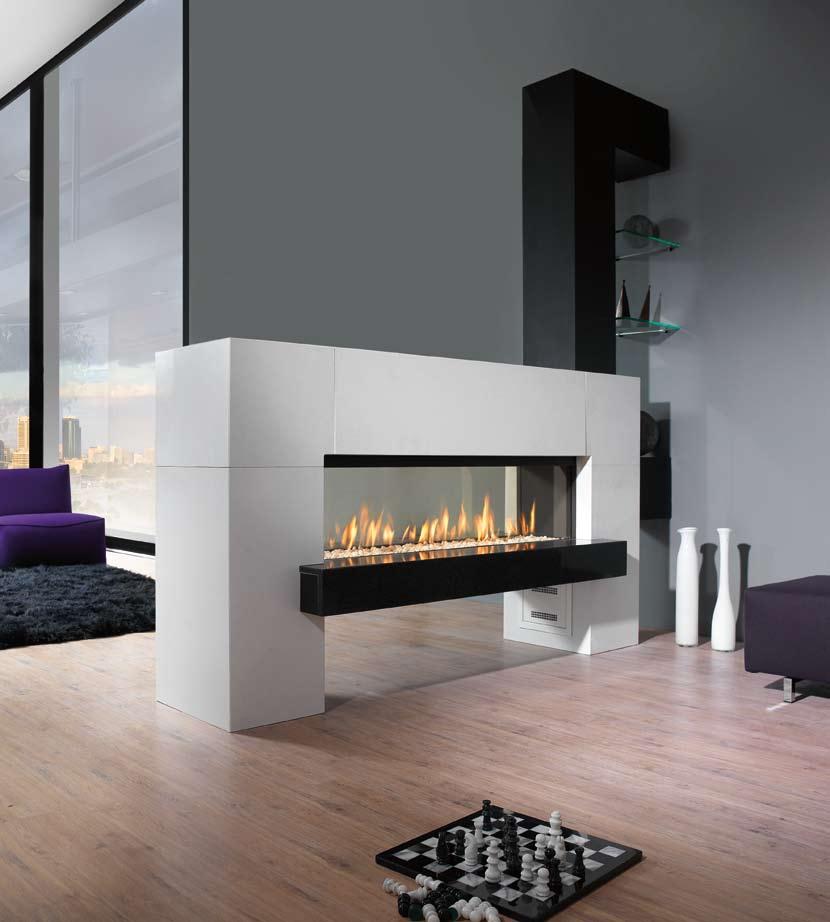

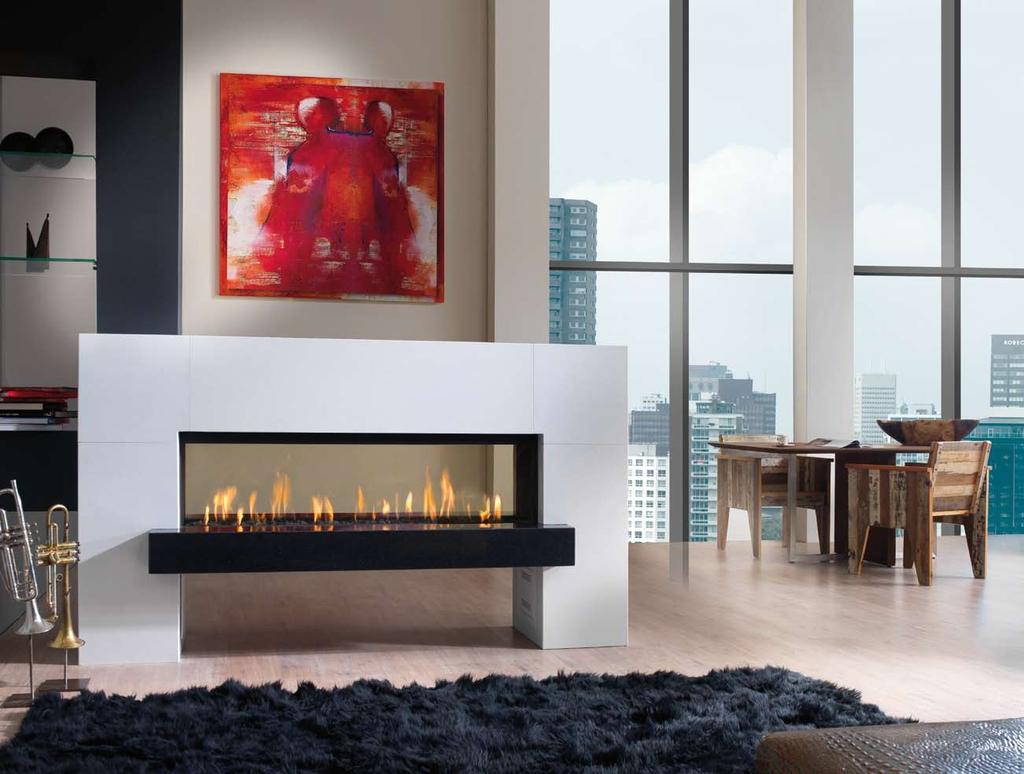

4 6 7 Fairo 90 3-lados túnel 3 stronny tunnel Ø 150 Ø Gas 945 Fairo 90 3-lados Túnel 3 stronny tunnel Con juego de leños y repisa DS3-F903Z Wraz z polanami ceramicznymi i obudową DS3-F903Z Capacidad / Moc nominalna : 8.2 kw Rendimiento / Wydajność : 86% Consumo máx / Max. pobór gazu : 1,01 m 3 /h Profundidad del encastre / Głębokość zabudowy: 275 mm

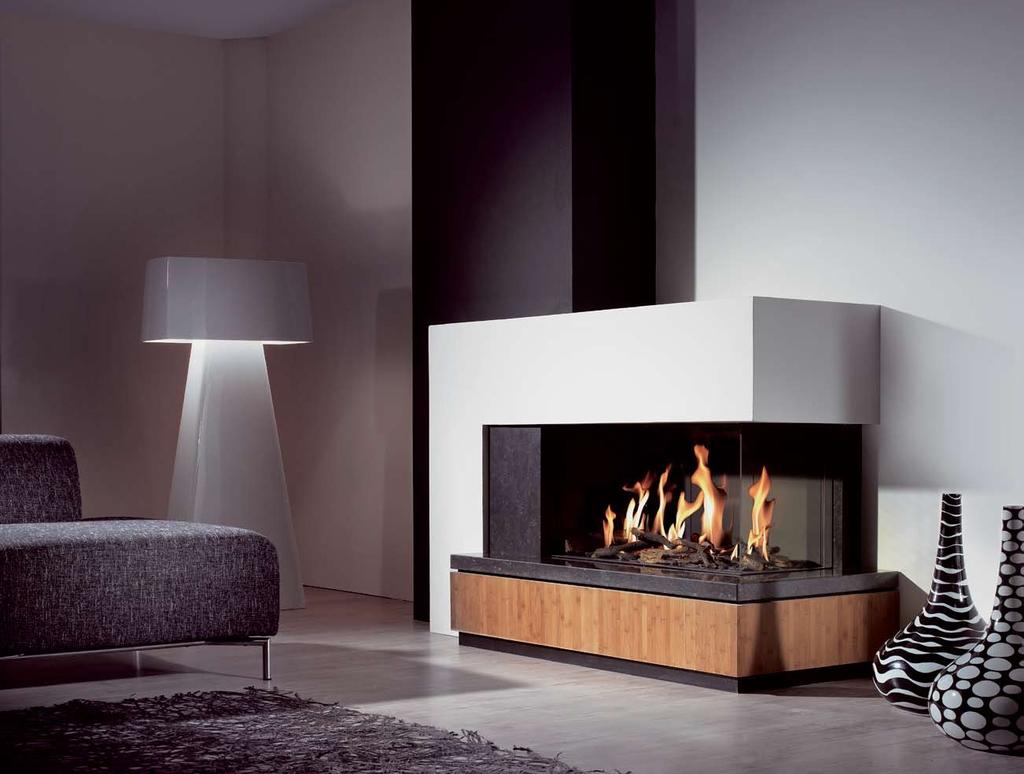

5 8 9 Fairo 90 Vista ángulo izquierdo narożny frontal Widok z przodu Gas Ø 100 Ø Fairo 90 ángulo izquierdo narożny Con fondo interior de láminas y juego de leños y repisa DS4-F90HL Wraz z czarną tylnią ścianą, polanami ceramicznymi i obudową DS4-F90HL Capacidad / Moc nominalna : 8.2 kw Rendimiento / Wydajność : 86% Consumo máx / Max. pobór gazu : 1,01 m³/h Conductos excentricos ofrecen muchas posibilidades para las creaciones de diseño. Unikalny i niepowtarzalny system bocznego podpięcia przewodów kominowych, daje nieograniczone możliwości adaptacji wnętrza.

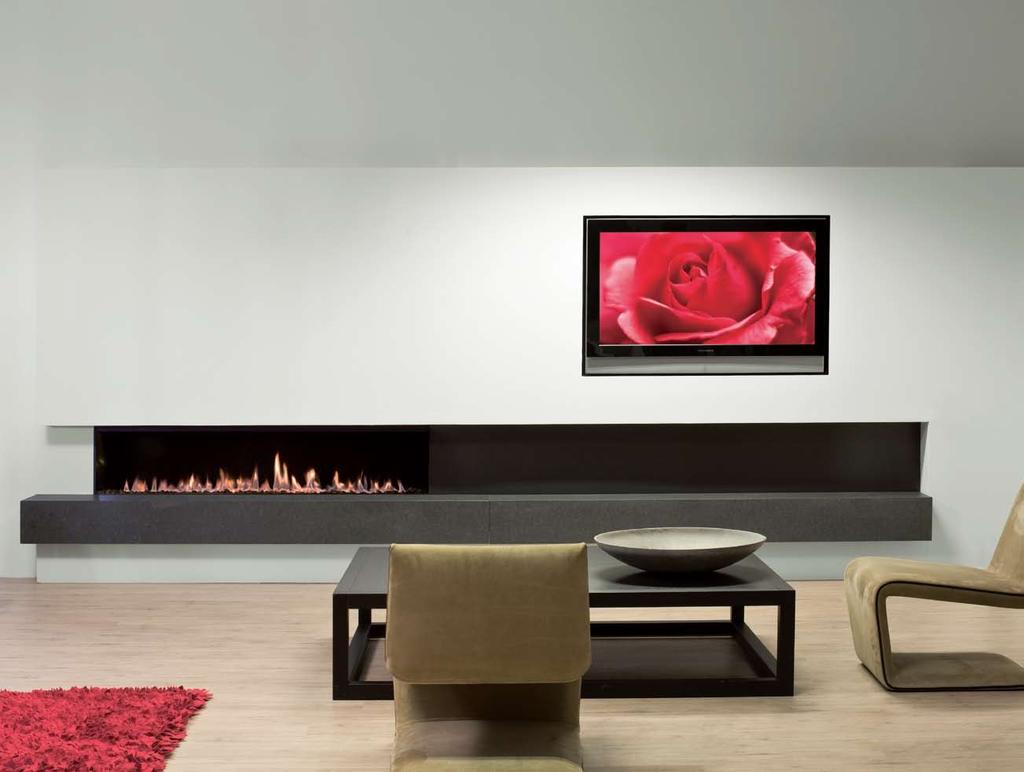

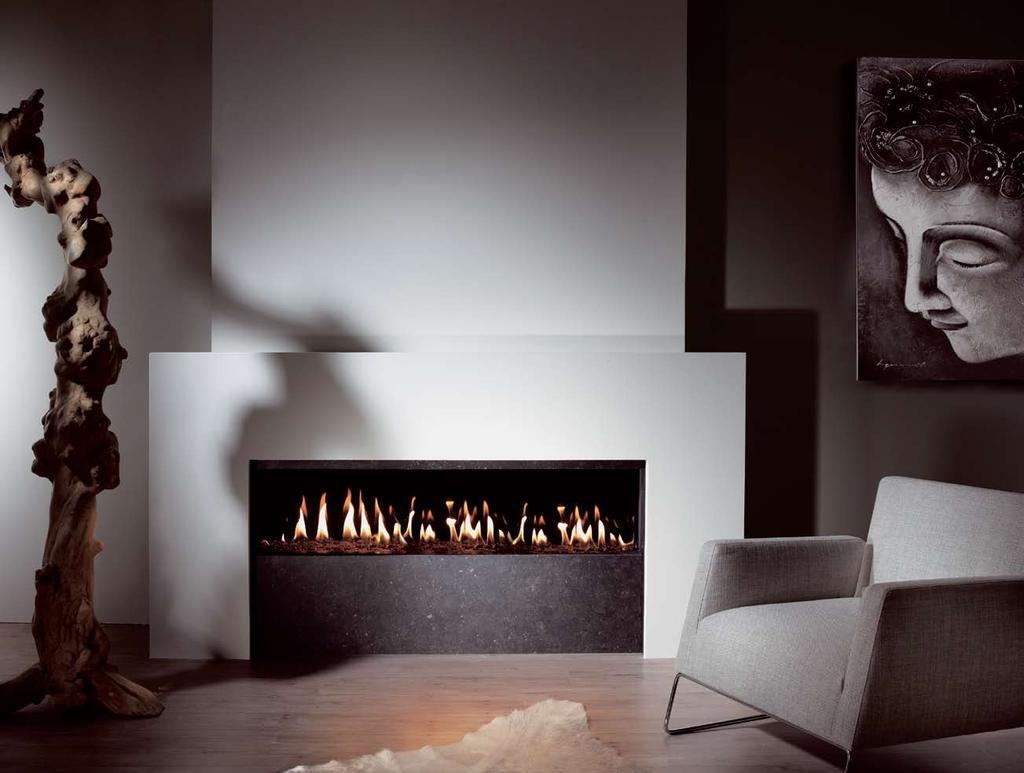

6 10 11 Fairo , , , , ø 200 ø , , ,5 Fairo 160 Con fondo interior liso y piedras blancas Wraz z czarną tylnią płytą i białymi kamyczkami Capacidad / Moc nominalna : 11.3 kw Rendimiento / Wydajność : 79% Consumo máx / Max. pobór gazu : 1,87 m³/h

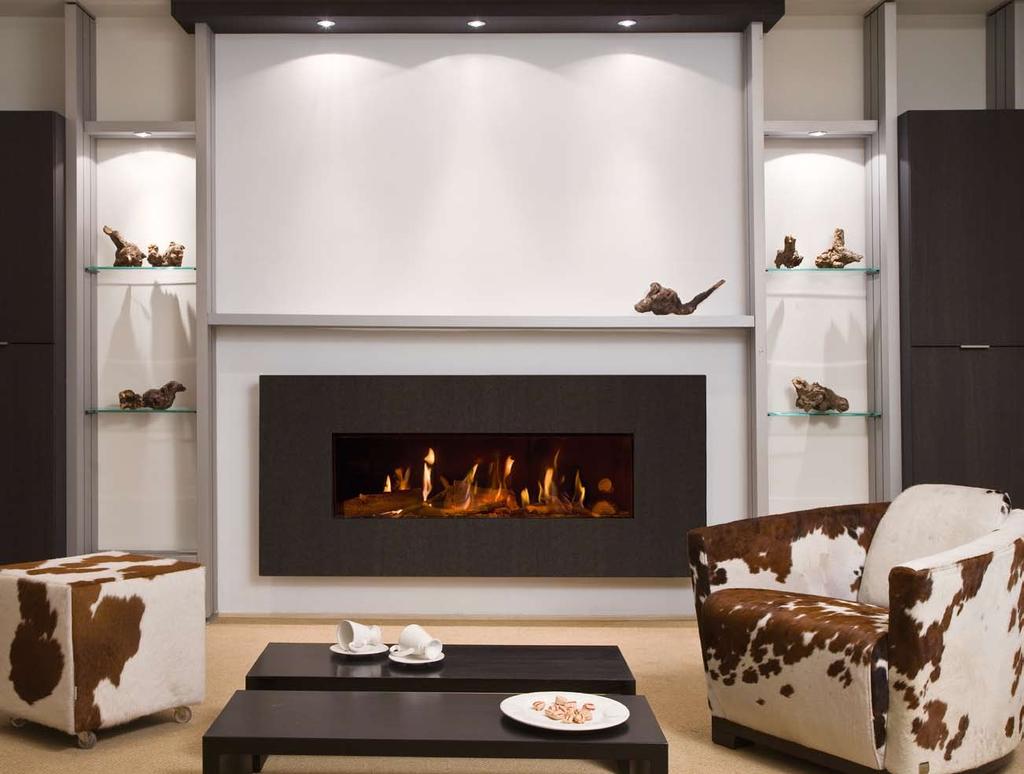

7 12 13 Fairo , ø 200 ø , , , ,5 Fairo 140 Con fondo interior de cristal cerámico y relleno de cryptonite y repisa DS7-F140 Wraz z tylnią płytą lustro, granulatem kryptonit i obudową DS7-F140 Capacidad / Moc nominalna : 9.9 kw Rendimiento / Wydajność : 72% Consumo máx / Max. pobór gazu : 1,46 m³/h

8 14 15 Fairo 140 túnel tunnel ø 200 ø Fairo 140 túnel tunnel Con fondo interior de cristal cerámico y relleno de cryptonite Wraz z granulatem kryptonit Capacidad / Moc nominalna : 12.3 kw Rendimiento / Wydajność : 82% Consumo máx / Max. pobór gazu : 1.60 m3 h Conductos excentricos ofrecen muchas posibilidades para las creaciones de diseño. Unikalny i niepowtarzalny system bocznego podpięcia przewodów kominowych, daje nieograniczone możliwości adaptacji wnętrza.

9 16 17 Fairo , , ø 150 ø , , , , ,5 Fairo 120 Con fondo interior de láminas y juego de leños Wraz z czarną tylnią ścianą i polanami ceramicznymi Capacidad / Moc nominalna : 8.3 kw Rendimiento / Wydajność : 82% Consumo máx / Max. pobór gazu : 1,06 m 3 /h

10 18 19 Fairo 120 Fairo 120 Con fondo interior de cristal cerámico negro y juego de leños Wraz z tylnią płytą lustro i polanami ceramicznymi Kal-glow

11 20 21 Fairo 100 Fairo 100 Con fondo interior de cristal cerámico y relleno de cryptonite y repisa DS2-F100 Wraz z tylnią płytą lustro i granulatem kryptonit i obudową DS2-F100 Capacidad / Moc nominalna : 7.3 kw Rendimiento / Wydajność : 81% Consumo máx / Max. pobór gazu : 0,95 m 3 /h 561, , ø 150 ø , , , ,5

12 22 23 Fairo , ø 150 ø , , ,5 Fairo 75 Con fondo interior liso y juego de leños Marco Yanna de piedra Tassos Z płaską tylnią ścianą, polanami ceramicznymi oraz ramką Yanna, typ kamienia Tassos

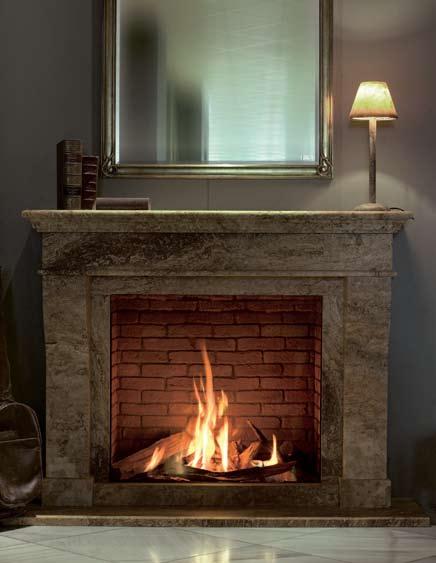

13 24 25 Fairo 75 Fairo 75 Con fondo interior con motivo de ladrillos y juego de leños Incorporado en revestimiento Steijn S de piedra Oliva Gris 75 wraz z imitacją cegiełek na tylniej ścianie i polanami ceramicznymi Obudowa kominkowa Steijn S, typ kamienia Oliva Gris Fairo 75 Nadrin Fairo 75 Con fondo interior de chamotta y juego de leños Incorporado en revestimiento Nadrin de piedra Nayont Fine Wraz z imitacją szamotu na tylniej ścianie oraz polanami ceramicznymi. Obudowa Nadrin, typ kamienia Nayont Fine Capacidad / Moc nominalna : 6.7 kw Rendimiento / Wydajność : 87% Consumo máx / Max. pobór gazu : 8,81 m 3 /h Para los hogares de gas Fairo en combinación con los distintos revestimientos de Kal-fire le remitimos a nuestro folleto de chimeneas. Więcej możliwości łączenia obudów kamiennych wraz z wkładami Fairo przedstawia broszura z obudowami Kal - Fire. 75 Fairo 75 Steijn S

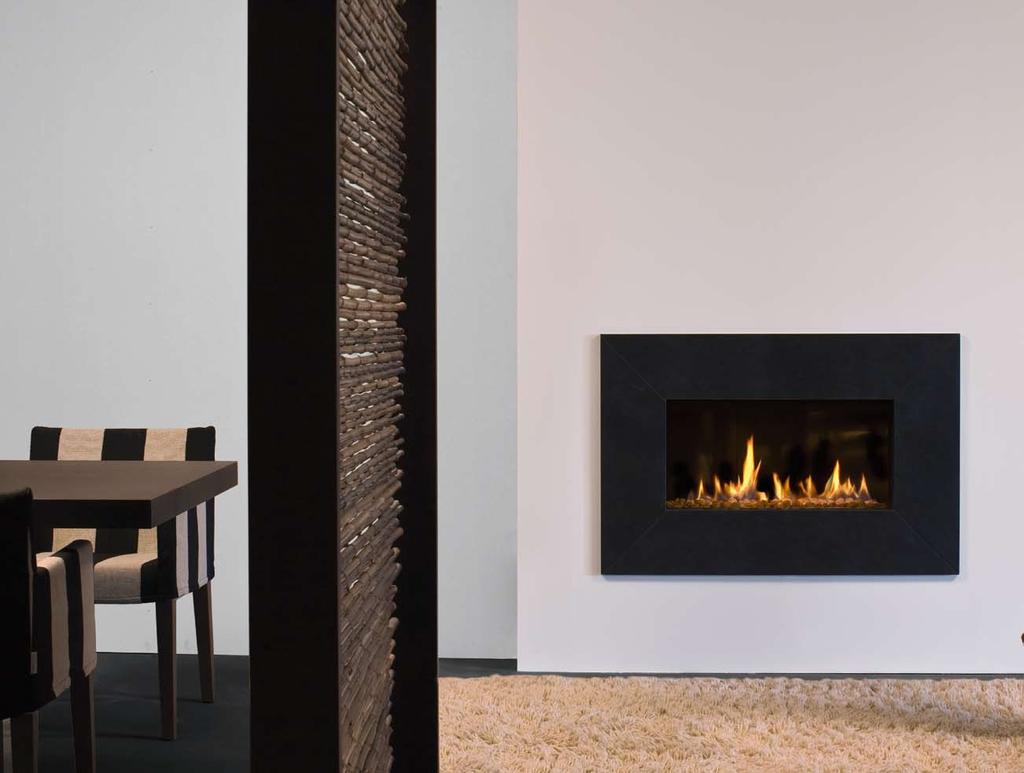

14 26 27 Fairo , ø 150 ø , , ,5 Fairo 70 Con fondo interior de láminas y piedras blancas Marco Jill de piedra Ardoise Z czarną tylnią ściana i białymi kamyczkami Oraz ramka dekoracyjną Jill, typ kamienia Ardoise Capacidad / Moc nominalna : 5.8 kw Rendimiento / Wydajność : 85% Consumo máx / Max. pobór gazu : 0,72 m 3 /h Gracias a su escasa profundidad de empotramiento de 35 cm, Fairo necesita poco espacio y se adapta a todos los interiores. Do zabudowy potrzebne jest tylko 35 cm głębokości. Dlatego seria Fairo doskonale wpisuje się w architekturę wnętrza.

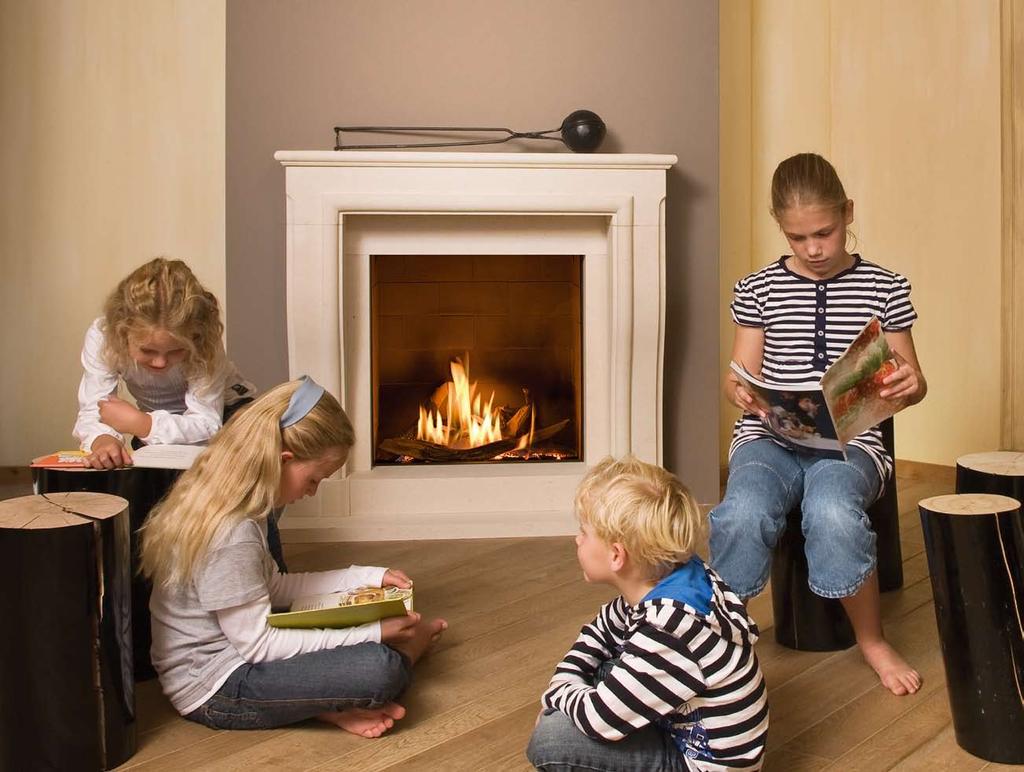

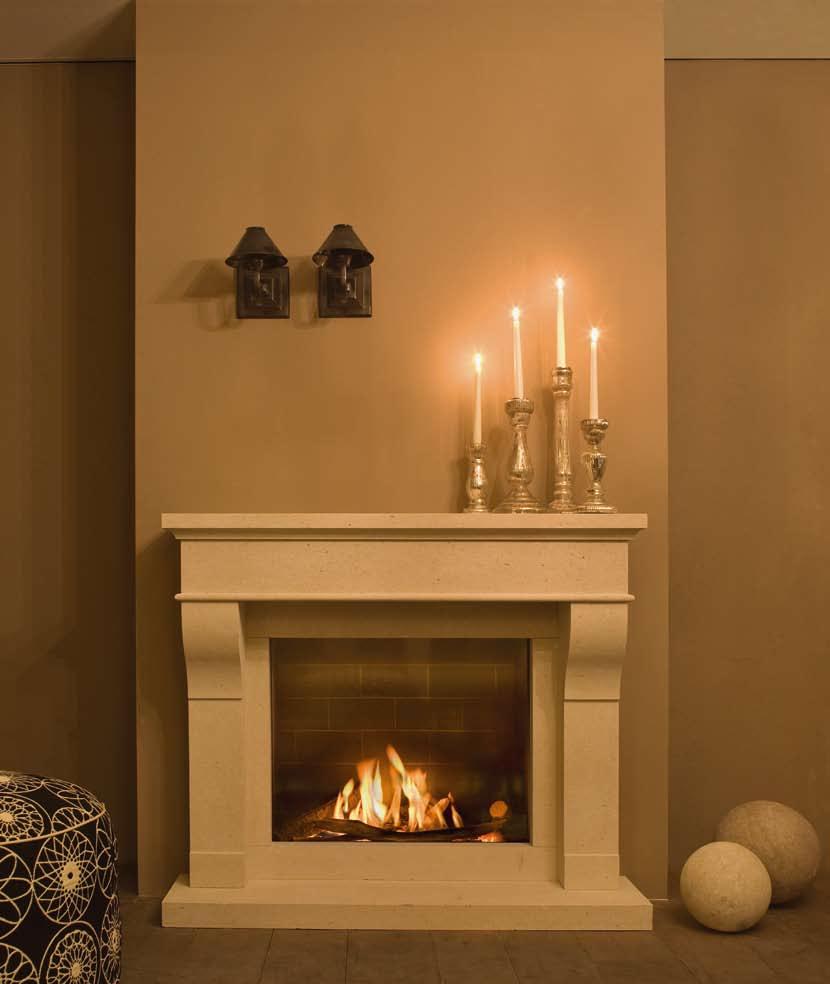

15 28 29 Fairo 60 Fairo 60 Con fondo interior de chamotta y juego de leños Incorporado en revestimiento Sanne de piedra Combe Brune Wraz z imitacją szamotu na tylniej ścianie oraz polanami ceramicznymi Obudowa kominkowa Sanne, typ kamienia Combe Brune

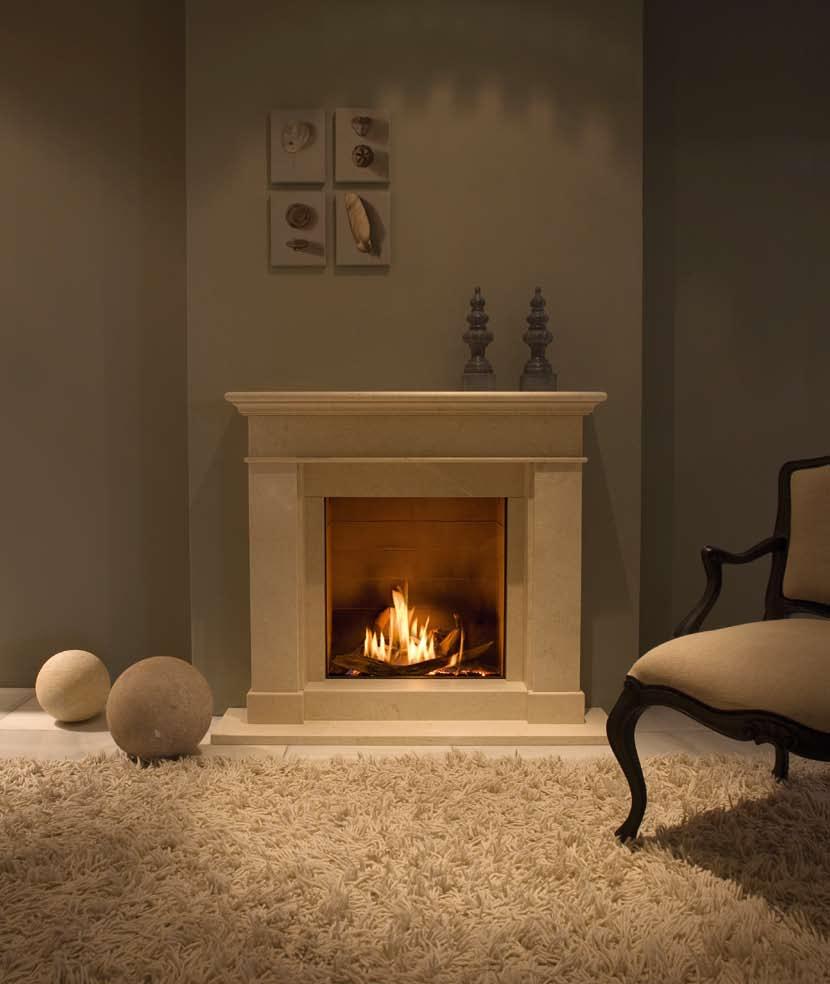

16 30 31 Fairo , Fairo 60 Steijn Klein ø 150 ø , ,5 58, ,5 Fairo 60 Con fondo interior de láminas y juego de leños Incorporado en revestimiento Steijn S Klein de piedra Celia Wraz z imitacją szamotu na tylniej ścianie oraz polanami ceramicznymi Obudowa kominkowa Steijn S Klein, typ kamienia Celia Fairo 60 Wraz z czarną tylnią ścianą oraz polanami ceramicznymi Obudowa kominkowa Steijn Klein wykonana z marmuru Crema Marfil Antique 60 Con fondo interior de chamotta y juego de leños Incorporado en revestimiento Steijn Klein de piedra Crema Marfil Antique Fairo 60 Steijn S Klein Capacidad / Moc nominalna : 6.2 kw Rendimiento / Wydajność : 87,1% Consumo máx / Max. pobór gazu : 0,75 m 3 /h

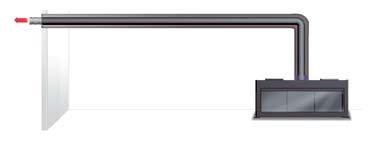

17 32 33 Información técnica Informacje techniczne Conductos concéntricos Przewody koncentryczne Hogares de gas estancos Wkłady gazowe z zamkniętą komorą spalania Para más información respecto a los conductos concentricos, le remitimos a la tarifa Kal-fire Air. Todos los hogares a gas de la serie Fairo son de tipo cerrado. Este tipo de hogares cerrados funcionan independiente de la habitación en que se encuentran ubicados. El hogar Fairo toma directamente del exterior el aire de combustión a través del tubo exterior del conducto de chimenea concéntrico. No es necesario instalar un sistema de alimentación separado para el aire fresco. Los gases de combustión se evacuan a través del tubo interior directamente hacia el exterior. De esta manera, puede conectarse el hogar Fairo al muro exterior, sin necesidad de disponer de evacuación por el techo. Incluso se puede salvar una distancia máxima de 7 metros, lo que ofrece una gran libertad en diseños. Manejo del hogar El mando a distancia radiográfico de Kal fire es un mando a distancia multifuncional con un bonito diseño, que dispone de una pantalla y cuatro botones. Con él se puede manejar cómodamente el hogar y se pueden consultar o modificar los ajustes fácilmente. En caso de fallos, éstos se indican en el mando a distancia. En resumen, un dispositivo avanzado y fiable, de fácil utilización. Wkłady gazowe Fairo pracują w układzie zamkniętym. Oznacza to, całkowitą niezależność wkładu od warunków panujących w pomieszczeniu. Fairo pobiera powietrze do spalania bezpośrednio z zewnątrz budynku poprzez zewnętrzną rurę, natomiast spaliny są wyrzucane poprzez wewnętrzny przewód. Komora spalania pracuje w układzie zamkniętym. Dodatkowo przed montażem nie potrzebujesz przewodu kominowego. W zależności o warunków lokalnych przewód kominowy będzie zamontowany przez ścianę lub dach. Maksymalna długość przewodu kominowego w poziomie wynosi 7 m co daje nieograniczone możliwości aranżacji wnętrza. Obsługa wkładu Pilot zdalnego sterowania Biko na fale radiowe daje pełną kontrole nad funkcjami urządzenia. Pilot posiada ergonomiczny kształt, duży wyświetlacz oraz 4 przyciski sterujące. Obsługa pilota jest intuicyjna oraz pozwala kompleksowo programować wkład według naszych indywidualnych preferencji. Kontrola na wkładem poprzez pilota daje Państwu dużą swobodę czasu. Vista frontal Widok z góry 206 Vista lateral Widok z boku 100 Więcej informacji o koncentrycznych przewodach w ofercie Kal-Fire KAL-FIRE EW 31 21a Los hogares Fairo pueden instalarse con un conducto de evacuación de humos horizontal de hasta 7 metros, proporcionando total libertad de instalación. Seria Fairo może być także podłączona do komina o długości 7 m w poziomie. Rozwiązanie to daję Tobie nieograniczone możliwości instalacji kominka gdziekolwiek sobie życzysz. Caja técnica A los hogares a gas cerrados de la serie Fairo se pueden acceder fácilmente a través de la caja técnica para realizar su mantenimiento periódico. La caja técnica permite apagar el hogar manualmente. La caja técnica debe instalarse desde el lateral izquierdo del Fairo en un radio de 4 metros con un conducto de gas flexible. Disponible a partir de Noviembre Medidas empotramiento (a x a) 320 x Skrzynka techniczna Wkłady gazowe Fairo posiadają prostą obsługę oraz bardzo prosty dostęp do konserwacji urządzenia poprzez skrzynkę techniczną. Skrzynka techniczna może zostać zamontowana w maksymalnej odległości 4 metrów od lewego boku wkładu. Dostępny od listopada Zewnętrzne wymiary: 320 x 160 Para las distintas posibilidades de conexión deben respetarse las normativas nacionales. Estas posibilidades pueden diferir de las imágenes indicadas. Przy wyborze podłączenia wkładu do przewodu kominowego należy zachować krajowe regulacje i przepisy. Podłączenie może różnić się od przedstawionych powyżej schematów.

18 34 35 Matrix Las 10 características principales 10 zalet Fairo opciones Opcje dodatkowe Fondo de láminas Czarne panele Fondo liso Płaska tylnia ściana Fondo de chamotta Imitacja szamotu Fondo con motivo de ladrillos Imitacja cegiełek Fondo de cristal cerámico Ściana lustro Juego de leños Polana ceramiczne Piedras blancas Białe kamyczki Relleno de cryptonite Granulat z kryptonitu Rocalla gris Szare kamyczki Rocalla beige Beżowe kamyczki Repisa Podstawa Carcasa de convección * Dystrybutor powietrza * Fairo 60 Fairo 70 Fairo 75 Fairo 100/ /160 Fairo 140 túnel tunnel Fairo 90 3-lados frontal 3 stronny front Fairo 90 3-lados túnel 3 stronny tunnel s s s s - s - s s s s s s s s s o - o o - o o - o o o - o s s s s s s s s s s s s s s s s o o o o o o o o s s s s s s s s s s s s s s s s o DS2-F100 DS7-F140 o o o DS3-F903Z DS4-F903Z o o o o s s s s Fairo 90 Ángulo narożny o DS3-F90H DS4-F90H Vista máxima sobre el fuego; frente entero de cristal sin marco de metal Fuego, fuego y nada más que fuego. Sin marcos en los laterales y lado inferior que obstruyan la vista sobre el fuego. (Sistema Fairo patentado). Espléndido efecto de incandescencia Los hogares a gas Fairo crean un ambiente de fuego de leña realista gracias al material especial Kal-glow incandescente. Este material produce un efecto chispeante y caliente que no se distingue de un fuego de leña. Incluso en la posición más baja, el fuego de Fario conserva su espléndido efecto chispeante. Leños muy realistas Gracias a las nuevas técnicas de fabricación, los leños de cerámica ya no se distinguen de los verdaderos leños. Hogar económico La etiqueta HR+ indica que el hogar a gas Fairo ofrece un elevado rendimiento del 85% (tabla, p. 34). Los hogares Fairo representan una contaminación mínima para el medio ambiente. Fácil manejo El mando a distancia que se incluye le permite manejar el hogar fácilmente. Alto o bajo, encendido o apagado, desde su sillón. Hogar a gas extremadamente seguro Los 3 dispositivos de seguridad hacen de Fairo el hogar a gas más seguro del sector. Múltiples posibilidades de ubicación Siempre ha soñado con tener una chimenea en el centro de su salón? Los hogares Fairo pueden instalarse con un conducto de evacuación de humos horizontal hasta 7 metros. Además, el Fairo 90 3 lados, el Fairo 90 esquina y el Fairo 140 túnel tienen colocado el conducto de forma excentrica. Esto le proporciona toda libertad de colocación. Maksymalna wizja ognia tylko szkło, bez ramek Można powiedzieć morze ognia... Opatentowany system Fairo nie posiada wizualnie bocznych i dolnych ramek, który pozwala uzyskać maksymalną wizję ognia. Realistyczny widok żaru Seria Fairo tworzy bardzo realistyczny widok drewnianego płomienia i żaru dzięki zastosowaniu specjalnego włókna. Włókno daje realistyczny widok żaru. Nawet przy najniższym płomieniu otrzymujemy wspaniały widok. Polana ceramiczne Dzięki najnowszym technologią polana ceramiczne są nie do odróżnienia od naturalnego drewna. Wydajność Seria Fairo posiada o znacznie HR+ co oznacza najwyższą sprawność moc wyjściowa jest nie niższa niż 85% (str. 34) i ma minimalny wpływ na środowisko. Prostota użytkowania Minimalna i intuicyjna obsługa za pomocą zdalnego pilota. Wszystkie opcje i ustawienia dokonujemy wyłącznie z pilota. Szanujemy Twój czas. Bezpieczeństwo Piecyki wyposażone są w 3-ny system zabezpieczeń. Są jednymi z najbardziej bezpiecznych urządzeń na rynku. Prostota instalacji. Czy chciałbyś aby kominek był sercem twojego domu. Teraz jest to możliwe. Fairo może zostać zainstalowane wraz z przewodem kominowym w poziomie o długości maksymalnej do 7 m. Ponadto, Fairo 90 3-stronny tunnel, Fairo 90 Corner i Fairo 140 tunnelu posaidają unikalny system bocznego podpięcia przewodu kominowego z boku wkładu. Takie podłączenie ma nieograniczone możliwości adaptacji pomieszczenia. * Al utilizar un distribuidor de aire, el Fairo sera 50 mm más ancho y 20 mm más profundo * Przy zastosowaniu dystrybutora powietrza wzrasta szerokość Fairo o 50 mm i głębokość o 20 mm. s = Sin precio adicional standard o = Precio adicional opcja dodatkowa (płatna) Todos los aparatos están disponibles en gas natural y gas propano. Con el gas propano la altura de la llama es más baja. Cała seria jest dostępna na gaz ziemny lub LPG. Gaz LPG daje mniejszą wysokość płomieni Ahorro de espacio Por su escasa profundidad de empotramiento de 35 cm, el Fairo precisa de poco espacio y puede instalarse en todos los interiores. Diversidad en diseños Gracias a su pie de tan solo 9 cm el Fairo se integra perfectamente tanto en los revestimientos decorativos modernos como en las chimeneas clásicas. Distintos interiores El Fairo le permite elegir entre 5 fondos de interior diferentes: fondo liso, anchas láminas negras, motivo de ladrillos, chamotta refractaria y cristal cerámico negro. Oszczędność miejsca Wkłady posiadają tylko 35 cm głębokości co nie wpływa znacząco na architekturę pomieszczenia. Adaptacja Fairo posiada tylko 9 cm dolną zabudowę. Czy wybierzemy obudowę nowoczesną czy klasyczną nie ma znaczenia Fairo perfekcyjnie dopasowuję się do obudowy. Możliwość wyboru wnętrza wkładu. Fairo oferuję 5 różnych wykończeń wnętrza i tylniej ściany : płaska, lamelki, cegły, szamot czy czarną ceramiczną szybę. Rocalla beige Beżowe kamyczki Rocalla gris Szare kamyczki Piedras blancas Białe kamyczki Relleno de cryptonite Granulat z kryptonitu

19 Kal-fire bv Geloërveldweg DH Belfeld (NL) Todos los valores en este folleto están basados en G20. Las dimensiones indicadas y los datos sobre los distintos acabados no son jurídicamente vinculantes. Para obtener más información sobre la colección completa consulte nuestros otros folletos: Wszystkie wartości w niniejszym katalogu podane są w oparciu o gaz G20. Kal - Fire zastrzega sobie prawo do zmian bez uprzedniej informacji. Więcej informacji o całej gamie produktów dostępne są w następujących katalogach: Heat Pure Kal-fire Heat Hogar empotrable a leña Wkłady opalane drewnem Fuegos para terrazas Produkty na zewnątrz domu Fura Kal-fire Air Kal-fire Fairo gesloten gas SPAA-POO Design: dim, design & communication Open gasvuren Natuurstenen stijlschouwen Cheminées Hogeras de gas estancos Fura Fura - wkłady gazowe z zamkniętą komorą spalania Fuegos a gas abiertos Wkłady Gazowe z otwartą komorą spalania Chimeneas Obudowy Kominkowe Su especialista Kal-fire: Twój przedstawiciel Kal - Fire: Kal-fire DW Kal-fire EW Kal-fire Air Kal-fire DW Kal-fire EW
