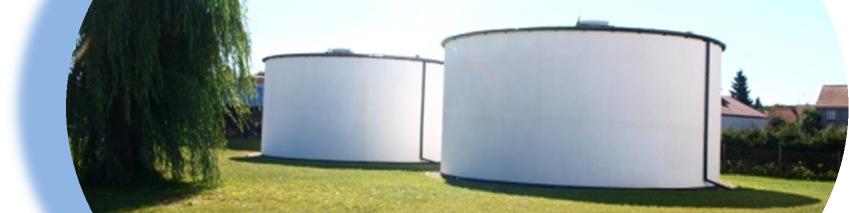

1 Stacje Uzdatniania Wody PROJEKTUJEMY BUDUJEMY MODERNIZUJEMY Cechy: EKOWODROL Sp. z o.o Koszalin ul. Słowiańska 13 tel fax ekowodrol@ekowodrol.pl Dział Budowy Stacji Uzdatniania Wody tel fax Zastosowanie naturalnych, fizycznych procesów uzdatniania wody i płukania filtrów bez stałego dozowania środków chemicznych Zapewnienie ciągłości dostawy wody w czasie płukania ciągu technologicznego Ciągła dostawa wody do sieci w czasie prowadzenia prac konserwacyjnych i awarii ciągu technologicznego Efektywna regeneracja złóż filtracyjnych oraz ochrona złóż katalitycznych na drugim stopniu filtracji Całkowita automatyzacja pracy stacji uzdatniania wody System monitoringu i wizualizacji umożliwiający ciągłą kontrolę procesów zachodzących na obiekcie stacji uzdatniania wody

2 INWESTOR Gminne Wodociągi i Kanalizacja w Sianowie ul. Słowackiego 5c Sianów tel Wodociągi Słupsk Sp. z o.o. ul. Elizy Orzeszkowej Słupsk tel Gmina Wałcz ul. Dąbrowskiego Wałcz tel Zakład Wodociągów i Kanalizacji Sp. z o.o. ul. Piaskowa Złocieniec tel Homanit Polska Spółka z o.o. i Spółka Spółka Komandytowa ul. Kołobrzeska Karlino tel Mołt-eko Sp. z o.o. Mołtowo Gościno tel Przedsiębiorstwo Produkcyjno Usługowe Eko-Wark Sp. z o.o. ul. Kniewska Szczecin tel STACJE UZDATNIANIA WODY i HYDROFORNIE PRZEKAZANE DO EKSPLOATACJI Stacja uzdatniania wody w miejscowości Wierciszewo, gm. Sianów. Wydajność bloku filtracyjnego: 12 m³/h Wydajność pompowni I (obejście awaryjne i p.poż.): 18 m 3 /h Oddanie do eksploatacji: 2013 r. Stacja uzdatniania wody w miejscowości Dobrzęcino, gm. Słupsk. Wydajność bloku filtracyjnego: 3 m³/h Wydajność pompowni I (obejście awaryjne i p.poż.): 18 m 3 /h Oddanie do eksploatacji: 2013 r. Stacja uzdatniania wody w miejscowości Witankowo, gm. Wałcz. Wydajność bloku filtracyjnego: 19,50 m³/h Wydajność pompowni I (obejście awaryjne i p.poż.): 19,50 m 3 /h Oddanie do eksploatacji: 2013 r. Stacja uzdatniania wody w miejscowości Złocieniec, Wydajność bloku filtracyjnego: 188 m³/h Wydajność zestawu sieciowego: 285 m 3 /h Oddanie do eksploatacji: 2013 r. Stacja uzdatniania wody w miejscowości Karlino, gm. Karlino. Wydajność bloku filtracyjnego: 8 m³/h Wydajność pompowni I (obejście awaryjne i p.poż.): 18 m 3 /h Oddanie do eksploatacji: 2013 r. Stacja uzdatniania wody w miejscowości Mołtowo, gm. Gościno. Wydajność pompowni I (obejście awaryjne i p.poż.): 18 m 3 /h Oddanie do eksploatacji: 2012 r. W ramach zadania: Uporządkowanie gospodarki wodnościekowej na terenie Gminy Ostrowice w obszarze Drawskiego Parku Krajobrazowego - Etap II". Stacja uzdatniania wody w miejscowości Bolegorzyn, Wydajność zestawu sieciowego: 18 m 3 /h Stacja uzdatniania wody w miejscowości Dołgie, Wydajność pompowni I (obejście awaryjne i p.poż.): 20 m 3 /h Stacja uzdatniania wody w miejscowości Ostrowice, Wydajność bloku filtracyjnego: 7,5 m³/h Wydajność zestawu sieciowego: 18 m 3 /h Stacja uzdatniania wody w miejscowości Borne, Wydajność zestawu sieciowego: 18 m 3 /h Stacja uzdatniania wody w miejscowości Siecino, Wydajność bloku filtracyjnego: 10 m³/h Wydajność zestawu sieciowego: 20 m 3 /h Oddanie do eksploatacji: 2012 r. ZREALIZOWANE STACJE UZDATNINIA WODY

3 Przedsiębiorstwo Wodociągowo Kanalizacyjne Płonia Sp. z o.o. ul. Fabryczna Barlinek tel Gminne Wodociągi i Kanalizacja w Sianowie ul. Słowackiego 5c Sianów tel Regionalne Wodociągi i Kanalizacja Sp. z o.o. ul. Ustronie Miejskie Białogard tel Zakład Energetyki Cieplnej ul. T. Bielaka Kępice tel Stacja uzdatniania wody w miejscowości Moczkowo, gm. Barlinek. Wydajność bloku filtracyjnego: 40 m³/h Wydajność zestawu sieciowego: 62 m 3 /h Oddanie do eksploatacji: 2012 r. Stacja uzdatniania wody w miejscowości Sierakowo Sławieńskie, gm. Sianów. Wydajność zestawu sieciowego: 18 m 3 /h Oddanie do eksploatacji: 2012 r. Stacja uzdatniania wody w miejscowości Porost, gm. Bobolice. Wydajność bloku filtracyjnego: 8,5 m³/h Wydajność zestawu sieciowego: 36 m 3 /h Oddanie do eksploatacji: 2012 r. Stacja uzdatniania wody w miejscowości Przytocko, gm. Kępice. Wydajność pompowni I (obejście awaryjne i p.poż.): 18 m 3 /h Oddanie do eksploatacji: 2011 r. Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej w Kaliszu Pomorskim ul. Wolności Kalisz Pomorski tel Wodociągi i Kanalizacja Sp. z o.o. ul. Koszalińska 23a Sławno tel Urząd Gminy Darłowo ul. Dąbrowskiego Darłowo tel Stacja uzdatniania wody w miejscowości Stara Studnica, gm. Kalisz Pomorski. Wydajność pompowni I (obejście awaryjne i p.poż.): 36 m 3 /h Oddanie do eksploatacji: 2011 r. Stacja uzdatniania wody w miejscowości Sławno, gm. Sławno. Wydajność bloku filtracyjnego: 180 m³/h Wydajność zestawu sieciowego: 234 m 3 /h Oddanie do eksploatacji: 2011 r. Stacja uzdatniania wody w miejscowości Dąbki, gm. Darłowo. Wydajność bloku filtracyjnego: 100 m³/h Wydajność zestawu sieciowego: 234 m 3 /h Oddanie do eksploatacji: 2011 r. Stacja uzdatniania wody w miejscowości Dobiesław, gm. Darłowo. Wydajność bloku filtracyjnego: 65 m³/h Wydajność zestawu sieciowego: 120 m 3 /h Oddanie do eksploatacji: 2011 r. W ramach zamówienia Zintegrowana gospodarka wodno-sciekowa w Dorzeczu Parsęty Miejskie Wodociągi i Kanalizacja Sp. z o.o. w Kołobrzegu ul. Artyleryjska Kołobrzeg tel Hydrofornia w miejscowości Trzynik, gm. Trzynik. Wydajność zestawu sieciowego: 44 m 3 /h Hydrofornia w miejscowości Nieżyn, gm. Trzynik. Wydajność zestawu sieciowego: 55 m 3 /h ZREALIZOWANE STACJE UZDATNINIA WODY

4 Hydrofornia w miejscowości Charzyno, gm. Trzynik. Wydajność zestawu sieciowego: 294 m 3 /h Stacja uzdatniania wody w miejscowości Redlino, gm. Białogard. Wydajność bloku filtracyjnego: 90 m³/h Wydajność zestawu sieciowego: 140 m 3 /h Stacja uzdatniania wody w miejscowości Karwin, gm. Karlino. Wydajność bloku filtracyjnego: 13 m³/h Wydajność zestawu sieciowego: 24 m 3 /h. W ramach zamówienia Zintegrowana gospodarka wodno-sciekowa w Dorzeczu Parsęty Regionalne Wodociągi i Kanalizacja Sp. z o.o. ul. Ustronie Miejskie Białogard tel Stacja uzdatniania wody w miejscowości Karścino, gm. Karlino. Wydajność bloku filtracyjnego: 14 m³/h Wydajność zestawu sieciowego: 27 m 3 /h Stacja uzdatniania wody w miejscowości Daszewo, gm. Karlino. Wydajność bloku filtracyjnego: 15 m³/h Wydajność zestawu sieciowego: 27 m 3 /h Stacja uzdatniania wody w miejscowości Połczyn Zdrój, Wydajność bloku filtracyjnego: 110 m³/h Wydajność zestawu sieciowego: 144 m 3 /h Hydrofornia w miejscowości Wardyń Górny, Wydajność zestawu sieciowego:18 m 3 /h Stacja uzdatniania wody w miejscowości Wardyń Dolny, Wydajność bloku filtracyjnego: 15 m³/h Wydajność zestawu sieciowego: 36 m 3 /h Stacja uzdatniania wody w miejscowości Dobrowo, gm. Tychowo. Wydajność bloku filtracyjnego: 20 m³/h Wydajność zestawu sieciowego: 36 m 3 /h Stacja uzdatniania wody w miejscowości Ogartówko, Wydajność bloku filtracyjnego: 3 m³/h Wydajność zestawu sieciowego: 9 m 3 /h ZREALIZOWANE STACJE UZDATNINIA WODY

5 Stacja uzdatniania wody w miejscowości Łężek, Wydajność bloku filtracyjnego: 6 m³/h Wydajność zestawu sieciowego: 12 m 3 /h W ramach zamówienia Zintegrowana gospodarka wodno-sciekowa w Dorzeczu Parsęty Regionalne Wodociągi i Kanalizacja Sp. z o.o. ul. Ustronie Miejskie Białogard tel Stacja uzdatniania wody w miejscowości Kołacz, Wydajność bloku filtracyjnego: 35 m³/h Wydajność zestawu sieciowego: 80 m 3 /h Stacja uzdatniania wody w miejscowości Stanomino, gm. Białogard. Wydajność bloku filtracyjnego: 34 m³/h Wydajność zestawu sieciowego: 63 m 3 /h Stacja uzdatniania wody w miejscowości Rarwino, gm. Białogard. Wydajność bloku filtracyjnego: 4 m³/h Wydajność zestawu sieciowego: 7,5 m 3 /h Stacja uzdatniania wody w miejscowości Tychowo, gm. Tychowo. Wydajność zestawu sieciowego: 40,5 m 3 /h Oddanie do eksploatacji: 2009 r. Stacja uzdatniania wody w miejscowości Redło, Wydajność bloku filtracyjnego - 22 m³/h Wydajność zestawu sieciowego - 40,5 m 3 /h Oddanie do eksploatacji: 2009 r. Urząd Gminy Wierzchowo ul. Długa Wierzchowo tel Zakładu Usług Komunalnych Sp. z o.o. w Świdwinie Armii Krajowej Świdwin tel Gmina Łobez ul. Niepodległości Łobez tel Urząd Miejski ul. Wolności Kalisz Pomorski tel Urząd Miejski w Złotowie al. Piasta Złotów tel Stacja uzdatniania wody w miejscowości Wierzchowo, gm. Wierzchowo. Wydajność zestawu sieciowego 95,8 m 3 /h Oddanie do eksploatacji: 2008 r. Stacja uzdatniania wody w miejscowości Świdwin, gm. Świdwin. Wydajność zestawu sieciowego: 115 m 3 /h Oddanie do eksploatacji: 2006 r. Stacja uzdatniania wody w miejscowości Łobez, gm. Łobez. Wydajność zestawu sieciowego: 340 m 3 /h Oddanie do eksploatacji: 2006 r. Stacja uzdatniania wody w miejscowości Kalisz Pomorski, pow. Drawsko Pomorskie. Wydajność zestawu sieciowego: 160 m 3 /h. Oddanie do eksploatacji: 2006 r. Stacja uzdatniania wody w miejscowości Kaczochy, gm. Złotów. Wydajność zestawu sieciowego: 50 m 3 /h Oddanie do eksploatacji: 2005 r. ZREALIZOWANE STACJE UZDATNINIA WODY

6 Urzędu Gminy w Dygowie ul. Kolejowa Dygowo tel Urząd Gminy Siemyśl ul. Kołobrzeska Siemyśl tel Urzędu Miasta i Gminy w Czaplinku Rynek Czaplinek tel Urzędu Miasta i Gminy w Chojnicach Stary Rynek Chojnice tel Zakład Wodociągów i Kanalizacji Spółka z o.o. ul. Piaskowa Złocieniec tel Urząd Miasta i Gminy Miastko ul. Grunwaldzka Miastko tel Stacja uzdatniania wody w miejscowości Skoczów, gm. Dygowo. Wydajność zestawu sieciowego: 36 m 3 /h Oddanie do eksploatacji: 2004 r. Stacja uzdatniania wody w miejscowości Siemyśl, gm. Siemyśl. Wydajność zestawu sieciowego: 80 m 3 /h Oddanie do eksploatacji: 2004 r. Stacja uzdatniania wody w miejscowości Czaplinek, gm. Czaplinek. Wydajność zestawu sieciowego: 190 m 3 /h Oddanie do eksploatacji: 2004 r. Stacja uzdatniania wody w miejscowości Rytel, gm. Chojnice. Wydajność bloku filtracyjnego: 86 m³/h Wydajność zestawu sieciowego: 100 m³/h Oddanie do eksploatacji: 2003 r. Stacja uzdatniania wody w miejscowości Lubieszewo, gm. Złocieniec. Wydajność bloku filtracyjnego: 45 m³/h Wydajność zestawu sieciowego: 60 m³/h Oddanie do eksploatacji: 2003 r. Stacja uzdatniania wody w miejscowości Miastko, gm. Miastko. Wydajność zestawu sieciowego: 190 m 3 /h Oddanie do eksploatacji: 1998 r. ZREALIZOWANE STACJE UZDATNINIA WODY

7 Ogólna charakterystyka uzdatniania wody z ujęcia głębinowego Szacuje się, że około 80% ujęć wód podziemnych w Polsce pobiera wody wymagające odżelaziania, a 70% odmanganiania. W znacznym stopniu zażelazione i zamanganione są w szczególności wody występujące w obrębie czwartorzędowego piętra wodonośnego, które odgrywa podstawową rolę w zaopatrzeniu w wodę. Technologia uzdatniania, którą stosujemy w naszych rozwiązaniach, opiera się na fizycznych metodach usuwania nadmiaru związków występujących w wodzie surowej, bez użycia reagentów chemicznych, co pozwala na uzyskanie najzdrowszej wody przeznaczonej do spożycia. Proces usuwania związków żelaza (odżelaziania wody) i manganu, opiera się na trzech zasadniczych fazach: utlenianie osadzanie wypłukiwanie Faza pierwsza polega na utlenieniu związków manganu i żelaza do związków nierozpuszczalnych w wodzie. Proces ten zachodzi w zbiornikach ciśnieniowych bądź bezciśnieniowych, do których doprowadzane jest, w wymaganej ilości, sprężone powietrze. Kolejny etap, to odfiltrowanie wytrąconego osadu na odpowiednim złożu filtracyjnym i na samym końcu jego wypłukanie (podczas płukania wstecznego, poprzedzonego wzruszeniem złóż sprężonym powietrzem). W zależności od ilości związków żelaza i manganu w wodzie surowej stosuje się jednostopniową lub dwustopniową filtrację wody. Jednostopniowa filtracja wody polega na skierowaniu napowietrzonej wody na blok filtrów - odżelaziaczy, wypełnionych tym samym złożem filtracyjnym. Dwustopniowa filtracja wody zakłada odżelazianie wody na I stopniu i odmanganianie wody na II stopniu filtracji. Układ ten charakteryzuje się zróżnicowaniem złóż na obu stopniach. Tak najogólniej można by określić zasadę działania urządzeń do odżelaziania i odmanganiania wody studziennej. Odpowiedni dobór urządzeń technologicznych oraz optymalizacja procesów zachodzących na ciągu technologicznym stacji uzdatniania wody pozwala nie tylko na likwidację nadmiaru związków żelaza i manganu, ale również na likwidację agresywnego dwutlenku węgla, ponadnormatywnej mętności i barwy, a także występujących szkodliwych związków azotu i siarki. Schemat blokowy klasycznego ciągu technologicznego uzdatniania wody podziemnej UJĘCIE WODY NAPOWIETRZANIE FILTRACJA K woda surowa woda napowietrzona woda uzdatniona Sprężone powietrze Płukanie filtrów: sprężone powietrze/ woda płucząca wody popłuczne OGÓLNA CHARAKTERYSTYKA SUW

8 Elementy obiektu stacji uzdatniania wody Obok procesów technologicznych zapewniających uzdatnienie wody do parametrów jakim powinna odpowiadać woda do picia, istotną rolę odgrywa szereg urządzeń towarzyszących zapewniających ciągłą dostawę uzdatnionej wody do odbiorców, w odpowiedniej ilości i pod odpowiednim ciśnieniem. W bardziej rozbudowanych układach uzdatnioną wodę gromadzi się w zbiornikach retencyjnych, z których niezależny zestaw pomp pobiera wodę i tłoczy ją bezpośrednio do sieci utrzymując stałe ciśnienie. Zbiorniki retencyjne zapewniają równomierną pracę układu uzdatniania wody niwelując wpływ nierównomierności rozbioru na pracę filtrów. Zbiorniki retencyjne wody uzdatnionej wyposażone są w sondy hydrostatyczne mierzące aktualny poziom wody w zbiornikach. W zależności od poziomu wody w zbiorniku sonda steruje pracą pompy głębinowej i całego ciągu uzdatniającego. W takim układzie do płukania filtrów wykorzystywana jest woda uzdatniona, którą pobiera ze zbiornika retencyjnego specjalna pompa płucząca. Proces płukania filtrów odbywa się bez przerw w dostawie wody do odbiorców. Zasilenie sieci wodociągowej w wodę może odbywać się również za pomocą prostych układów hydroforowych. Woda po uzdatnieniu kierowana jest bezpośrednio do sieci wodociągowej. Ciśnienie w sieci utrzymywane jest za pomocą zbiorników hydroforowych. Wówczas praca pompy głębinowej sterowana jest wyłącznikiem ciśnieniowym zamontowanym na hydroforze. Stacje uzdatniania wody pracują jako w pełni zautomatyzowane z możliwością monitorowania podstawowych procesów technologicznych i z przesyłem danych do centralnej bazy. Do głównych elementów nowoczesnego obiektu stacji uzdatniania wody należą: ujęcie wody studnia wyposażona w pompę głębinową oraz naziemną obudowę studni wraz z armaturą i systemem ogrzewania w okresie zimowym, mieszacz wodno powietrzny lub zbiornik kontaktowy - służy do napowietrzania wody surowej w celu wytrącenia się związków żelaza i manganu. Najczęściej stosuje się centralny mieszcz wodno powietrzny statyczny, w którym struga wody miesza się z podawanym przez układ dysz sprężonym powietrzem, blok filtrów odżelaziaczy i odmanganiaczy jako filtry stosowane są pionowe zbiorniki ciśnieniowe wyposażone zazwyczaj w lateralny (rurowy) system filtracyjny. Jakość uzdatnienia wody zależy w dużym stopniu od doboru filtra o właściwej powierzchni filtracyjnej, układ sprężarki wraz z instalacją sprężonego powietrza zapewnia właściwe napowietrzenie wody w mieszaczu wodno-powietrznym, układ dmuchawy służy do wzruszania złóż filtracyjnych powietrzem przed procesem płukania wodą, pompa płucząca pobiera wodę uzdatnioną ze zbiornika retencyjnego do płukania złóż filtracyjnych, zbiorniki retencyjne wykorzystywane do gromadzenia uzdatnionej wody. Najczęściej jako zbiorniki retencyjne stosuje się stalowe, naziemne zbiorniki posadowione na fundamentach żelbetowych, zestaw pompowy jest to układ kilku pomp pionowych pobierających wodę ze zbiorników retencyjnych i zasilających sieć wodociągową. Pompy sterowane są układem OGÓLNA CHARAKTERYSTYKA SUW

9 mikroprocesorowym i przetwornicą częstotliwości co zapewnia stałe ciśnienie wody na wyjściu ze stacji wodociągowej. Pompy sieciowe zabezpieczone są przed suchobiegiem przez sondę poziomu wody w zbiornikach retencyjnych, zestaw do dezynfekcji wody pompa dozująca wraz ze zbiornikiem i instalacją do doraźnego, proporcjonalnego dozowania czynnika dezynfekującego, rurociągi technologiczne stal nierdzewna, tworzywo sztuczne PE lub PCV ciśnieniowe, armatura - jako armaturę zapewniającą automatyzację procesów technologicznych stosowane są przepustnice z napędami pneumatycznymi lub elektrycznymi. Do pomiarów przepływu wody stosuje się przepływomierze elektromagnetyczne lub wodomierze z nadajnikami impulsów. Poza tym stosuje się szereg urządzeń pomiarowych i zabezpieczających tj. manometry, rotametry, czujniki ciśnienia, sondy hydrostatyczne, presostaty, zawory bezpieczeństwa, odpowietrzniki, system monitoringu i wizualizacji podstawowych procesów technologicznych. Czynniki zapewniające korzystne warunki eksploatacji obiektu stacji uzdatniania wody 1. Zastosowanie naturalnych fizycznych i biologicznych procesów uzdatniania wody zachodzących na złożach. Zarówno filtracja jak i płukania filtrów odbywają się bez stałego dozowania środków chemicznych 2. Zapewnienie ciągłości dostawy wody w czasie płukania ciągu technologicznego, przez zastosowanie zbiorników retencyjnych do magazynowania wody 3. Płukanie filtrów wodą uzdatnioną, poprzedzone wzruszaniem złoża sprężonym powietrzem zapewnia efektywną regenerację złóż filtracyjnych oraz chroni złoża katalityczne na drugim stopniu filtracji, co znacznie wydłuża czasookres pracy złóż między płukaniami oraz ich żywotność. 4. Zastosowanie zbiorników magazynujących wodę uzdatnioną daje możliwość wyłączenia układu uzdatniania w celu usunięcia awarii lub przeprowadzenia prac konserwacyjnych 5. Możliwość zmniejszenia intensywności eksploatacji zasobów wodnych poprzez zmniejszenie wydajności pompy głębinowej w stosunku do wydajności zestawu hydroforowego 6. Zastosowanie układu falownikowego przy zestawie pompowym zapewnia optymalną pracę pomp dostosowaną do aktualnych potrzeb. Regulacja ciśnienia i wydajności pompy odbywa się poprzez regulację obrotów każdej pompy podłączonej do falownika. W trakcie eksploatacji istnieje możliwość zmiany ustawienia ciśnienia w zależności od potrzeb użytkownika. Optymalizacja ustawienia ciśnienia na falowniku wpływa na zmniejszenie zużycia energii elektrycznej pobieranej przez zestaw pompowy. 7. Całkowita automatyzacja pracy stacji uzdatniania wody zwalnia z konieczności prowadzenia stałej obsługi obiektu. Rola eksploatatora sprowadza się do nadzorowania prawidłowości przebiegu procesów, pracy urządzeń i czynności konserwacyjnych. Ponadto eksploatacja wspomagana jest systemem wizualizacji, który informuje o stanach alarmowych, umożliwia zdalne korekty nastaw pracy urządzeń i pozwala na analizę danych historycznych celem optymalizacji pracy układu technologicznego. OGÓLNA CHARAKTERYSTYKA SUW

10 STACJA USTANIANIA WODY W MIEJSCOWOŚCI DOBIESŁAW Zmodernizowana w 2010 roku stacja uzdatniania wody w m. Dobiesław zasila w wodę miejscowości: Dobiesław, Wiekowo, Wiekowice, Jeżyce, Jeżyczki, Porzecze, Pęciszewo, Przystawy. Istnieje również połączenie z ujęciem w Dąbkach przez Boryszewo Bukowo Morskie. Charakterystyka stacji uzdatniania wody Parametry stacji uzdatniania wody Wydajność bloku filtracyjnego - 65 m³/h Wydajność zestawu sieciowego m 3 /h. Stacja Uzdatniania Wody pracuje całkowicie automatycznie w układzie dwustopniowego pompowania wody i jednostopniowej filtracji wody. Pracą zarządzają nowoczesne sterowniki mikroprocesorowe zapewniające automatyczne działanie procesów filtracji oraz płukania filtrów, jak i komunikację cyfrową z urządzeniami pomiarowymi, typu przepływomierze elektromagnetyczne czy elektroniczne moduły zabezpieczeń silników pomp. Technologia stacji oparta jest na niżej omówionym schemacie: Woda surowa tłoczona jest jedną z dwóch pomp głębinowych, stanowiących I-szy stopień pompowania, do mieszacza wodno-powietrznego (aeratora), gdzie następuje jej napowietrzenie w celu wytrącenia związków żelaza i manganu. Napowietrzona woda z aeratora tłoczona jest dalej na cztery filtry φ 1800 mm stanowiący I-szy stopień filtracji. Uzdatniona woda kierowana jest do dwóch zbiorników wyrównawczych o pojemności 150m 3 każdy, skąd pobierana jest przez zestaw pompowy II stopnia i tłoczona bezpośrednio do sieci wodociągowej. Zestaw pompowy posiada własny układ sterowania i zabezpieczenia przed suchobiegiem. Pracą pomp steruje układ mikroprocesorowy zapewniający stałe, zadane ciśnienie na wyjściu do sieci wodociągowej. Filtry płukane są wodą uzdatnioną ze zbiorników retencyjnych przy pomocy pompy płuczącej. Dmuchawa zapewnia wzruszenie złoża w filtrach poprzez otwieranie odpowiednich przepustnic z siłownikami pneumatycznymi przy filtrach. W związku z tym, że nie przewiduje się stałego dozowania do wody środka dezynfekującego ani magazynowania go w budynku stacji uzdatniania wody wykonano instalację pompy dawkującej (chloratora) oraz podłączenie jej na stałe do rurociągów technologicznych jako rozwiązanie awaryjne. Do pomiaru przepływu wody surowej podawanej przez pompy głębinowe zastosowano wodomierze z nadajnikiem przekazującym dane o ilości pobranej wody surowej do głównego sterownika. Do pomiaru wody podawanej do sieci i wody płuczącej zamontowano przepływomierze elektromagnetyczne. Przed i po filtracji na rurociągach wlotowych i wylotowych filtrów zastosowano manometry tarczowe celem kontroli aktualnego ciśnienia wody. Obiekty stacji uzdatniania wody 1. Budynek technologiczny, w którym znajdują się: -mieszacz wodno-powietrzny (aerator) o śr mm 1 szt. -zbiorniki filtracyjne o śr mm 4 szt. -sprężarka bezolejowa ze zbiornikiem 240 dcm 3 -pompa płucząca 1 szt. -aparatura kontrolna i pomiarowa -zestaw pompowy II stopnia -zestaw do doraźnej dezynfekcji wody z pompą dozującą -instalacja wentylacji pomieszczenia 2. Ujęcie wody dwie studnie głębinowe 3. Dwa naziemne zbiorniki retencyjne o poj. 300 m 3 łącznie 4. Podziemny odstojnik wód popłucznych SUW W DOBIESŁAWIU

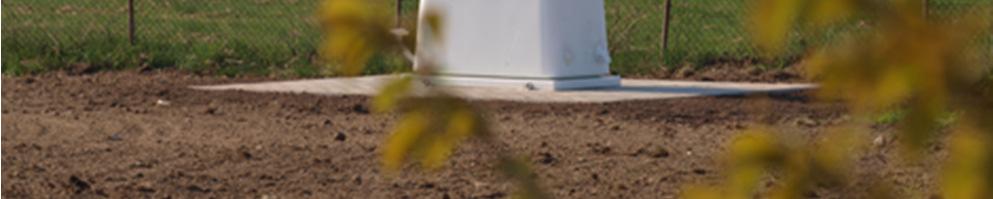

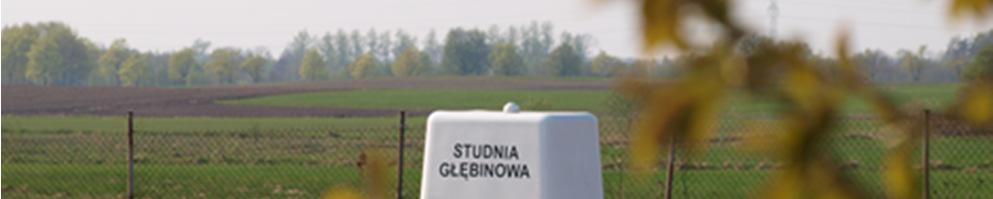

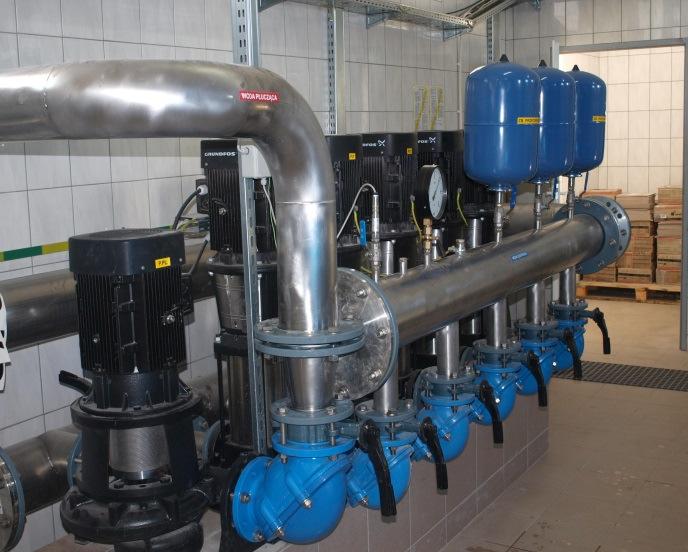

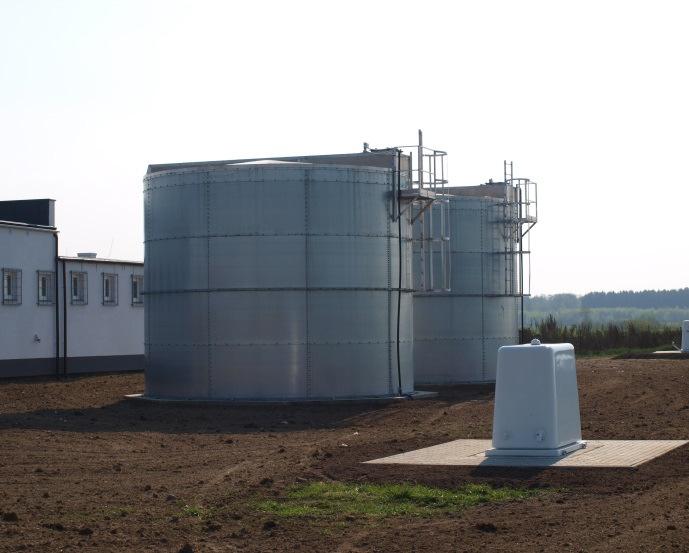

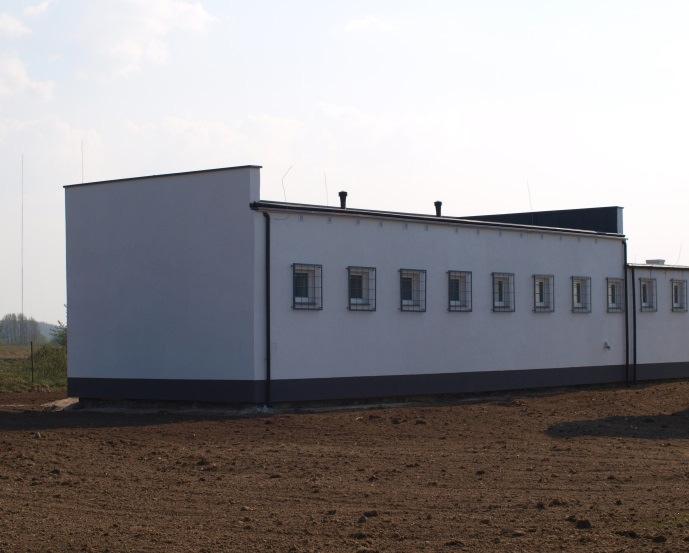

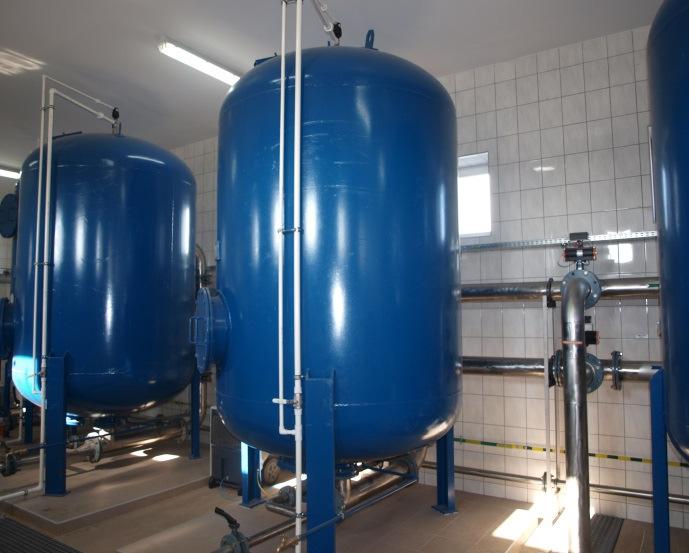

11 Zestaw pompowy II stopnia z pompą płuczącą Zbiorniki filtracyjne z rurociągami technologicznymi Wyremontowany budynek stacji uzdatniania wody Na pierwszym planie dmuchawa i sprężarka, w tle szafa sterownicza Naziemna obudowa jednej z dwóch studni głębinowych Widok na teren stacji uzdatniania wody: ujęcie głębinowe i zbiorniki retencyjne, a za nimi budynek stacji uzdatniania wody SUW W DOBIESŁAWIU
