Pacific LED Green Parking świeci się tylko wtedy, gdy trzeba

Transkrypt

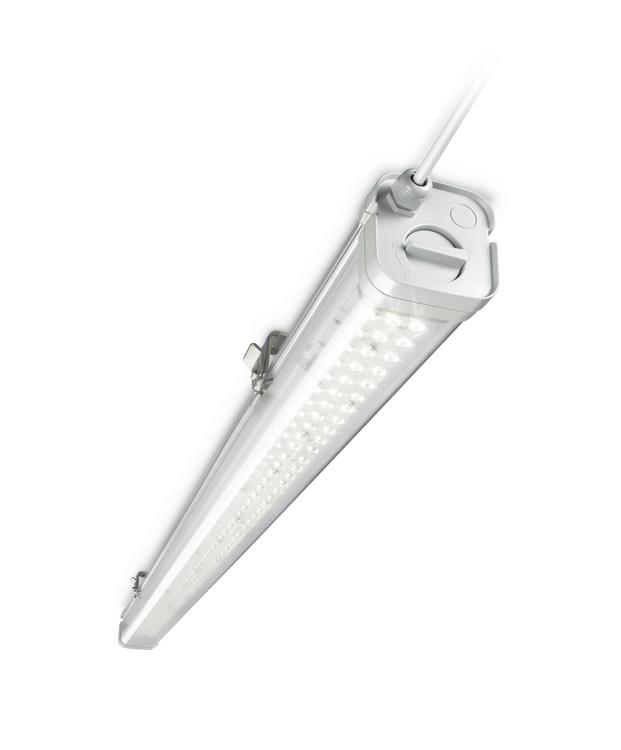

1 Lighting Pacific LED Green Parking świeci się tylko wtedy, gdy trzeba Pacific LED Green Parking Oświetlenie parkingów wielopoziomowych jest niezbędne ze względów bezpieczeństwa i wygody. Jednak nie da się przewidzieć, kiedy dokładnie oświetlenie będzie konieczne, dlatego często jest ono włączone niepotrzebnie. Oznacza to, że koszty energii elektrycznej mogą sięgać 70% łącznych kosztów operacyjnych parkingu wielopoziomowego. Rozwiązanie Pacific LED Green Parking bazujące na najnowszej technologii i optyce LED, w połączeniu z czujnikami wykrywania obecności, to innowacyjny, uniwersalny i poddający się modernizacji system przeznaczony do stosowania na parkingach, który umożliwia zmniejszenie kosztów energii oraz ograniczenie emisji CO2 bez narażania bezpieczeństwa i wygody użytkowników parkingu. Korzyści Możliwa oszczędność energii do 80% w porównaniu ze świetlówkami, bez narażania bezpieczeństwa Możliwość modernizacji, brak konieczności instalacji nowych przewodów, proste uruchamianie z funkcją autoadresowania Pełna gwarancja; w przypadku 10-letniej gwarancji możliwa opcja serwisowania Cechy Najnowsza technologia i optyka LED Energooszczędność i długi okres eksploatacji dzięki zastosowaniu funkcji przyciemniania to inwestycja, która się opłaca Solidny system i wytrzymałe elementy Łatwa instalacja za pomocą sieci bezprzewodowej, czujniki i proste uruchamianie z funkcją autoadresowania Sprzedawany jako całość

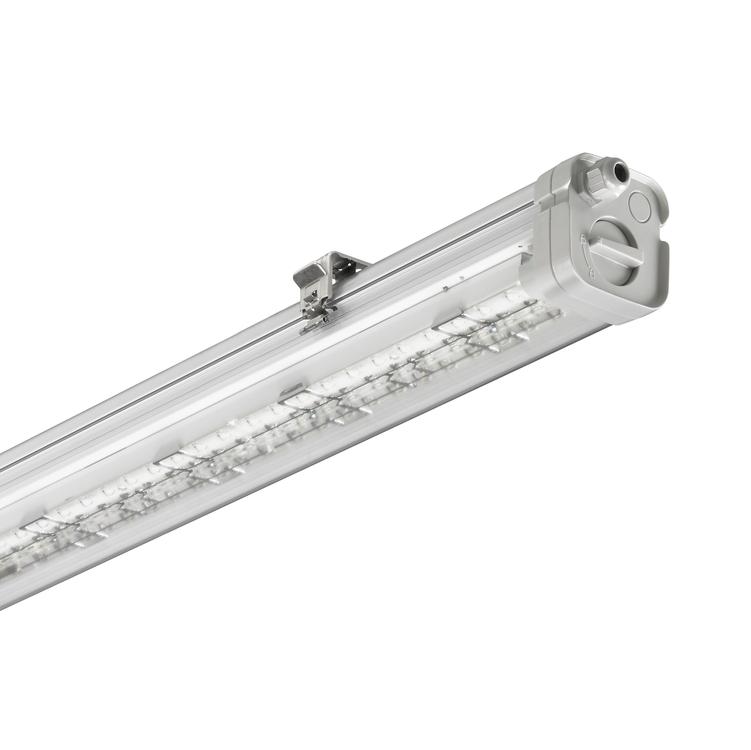

2 Wniosek Parkingi wielopoziomowe Specyfikacje Typ WT460X Zakres temperatur pracy od 20 do +35ºC Źródło światła Philips Fortimo LEDline 3R Zasilacz Wbudowany Moc 28 do 58 W (w zależności od typu) Napięcie sieciowe 230 lub 240 V / Hz Rozbieżność użyteczna 50º (NB) Przyciemnianie Zintegrowany system sterowania bezprzewodowego z zewnętrznymi 100º (WB) czujnikami IP65 120º (VWB) Wejście z układu DALI Strumień świetlny 3500 do 6400 lm (w zależności od typu) sterującego Temperatura barwowa 4000 K Opcje Oświetlenie awaryjne (zintegrowane): 3 godziny (EL3) Wskaźnik oddawania > 80 Okablowanie przelotowe (TW1 lub TW3) barw Materiał Korpus: poliwęglan Utrzymanie strumienia godzin Zaczepy sufitowe: stal nierdzewna świetlnego - L70B50 Soczewki: PMMA Utrzymanie strumienia godzin Kolor Szary RAL 7035 świetlnego - L80B50 Optyka Wąska (NB), szeroka (WB) i bardzo szeroka (VWB) Utrzymanie strumienia godzin Złączka Integralne złącza męskie/żeńskie świetlnego - L90B50 Instalacja Indywidualna; blokada oprawy na zamontowanej płycie sufitowej Wskaźnik awaryjności 1% na 5000 godzin (dostarczanej wraz z oprawą) zasilacza Możliwe okablowanie przelotowe Średnia temperatura 25 C Uwagi Rozwiązanie sprzedawane jedynie jako całość otoczenia Versions Wodoszczelny system oświetlenia do parkingów wielopoziomowych Pacific LED Green Parking WT460X 2

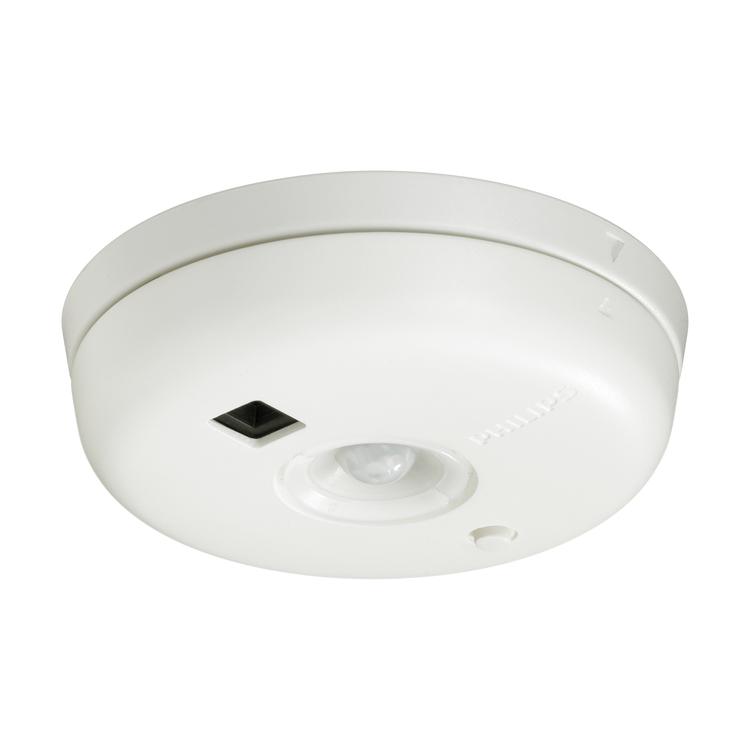

3 Akcesoria The ceiling mounted WT460E MDU- CS OS Wireless Multi Sensor is designed for use with the Pacific LED Green Parking solution to provide a detection coverage area of 20 to 25 m². Due to its highly reliable battery pack, it can be placed anywhere inside the parking garage, without the need for additional wiring, to provide detection coverage where it is required. Ideal for placement at exits and entrances. The wall-mounted WT460E MDU-AS OS Wireless Corner Sensor is designed for use with the Pacific LED Green Parking solution to provide a detection coverage area of up to 200 m², with a detection angle of 90º. Due to its highly reliable battery pack, it can be placed anywhere inside the parking garage to provide detection coverage where it is required. Ideal for placement at crossings and junctions in parking garages. Ordercode Ordercode The wall-mounted WT460E MDU-WS OS Wireless Corner-Corridor-Wall Sensor is designed for use with the Pacific LED Green Parking solution to provide a detection coverage area of up to 200 m², with a detection angle of 180º. Due to its highly reliable battery pack, it can be placed anywhere inside the parking garage to provide detection coverage where it is required. Ideal for placement at crossings and junctions in parking garage. Ordercode The wall-mounted WT460E MDU-PS OS Wireless Corridor Sensor is designed for use with the Pacific LED Green Parking solution to provide a detection coverage area of up to 200 m². Due to its highly reliable battery pack, it can be placed anywhere inside the parking garage to provide detection coverage where it is required. Ideal for detecting movement on a driving lane inside a parking garage. Ordercode WT460E MDUH-CS IP65 Holder OS Wireless Multi Sensor is an IP65 housing to protect the OS Wireless Multi Sensor against the harsh environment of a parking garage. Ordercode

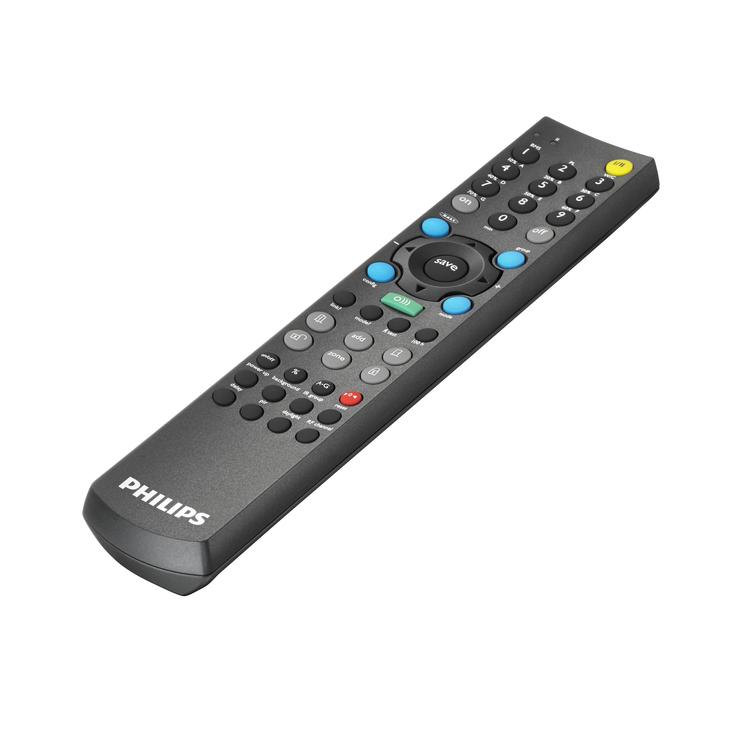

4 Akcesoria WT460E MDUH IP65 Holder OS W Corner-Corridor-Wall Sensor is an IP65 housing to protect the OS Wireless C-C-W Sensor against the harsh environment of a parking garage. Ordercode WT460E IPT extended IR Programming Tool is a remote control for testing and (re)commissioning the Pacific LED Green Parking system via infrared. Ordercode

5 Warunki dotyczące zastosowań Średnia temperatura otoczenia 25 C Maksymalny poziom ściemnienia 1% Umożliwia przełączanie w trybie losowym Brak Certyfikaty i zastosowania Kod mechanicznej odporności na IK08 uderzenia Kod klasy szczelności IP IP66 Sterowniki i zmiana natężenia strumienia świetlnego Funkcja ściemniania tak Eksploatacja i połączenie elektryczne Napięcie wejściowe V Informacje podstawowe Trzonek - Znak CE CE Klasa ochrony IEC CLI (I) Typ pokrywy optycznej/soczewki PC Oznaczenie zdobywcy nagrody Design DAW-2011 Award Winner Zawiera zasilacz tak Oznaczenie ENEC ENEC Oznaczenie palności D Osprzęt EB Test rozżarzonego drutu 850/5 Sterownik wbudowany ACW Źródło światła wymienne tak Liczba źródeł światła 5 Rodzina produktów WT460X Oznaczenie UL brak Okablowanie wewnętrzne STD Warunki dotyczące zastosowań order code Zakres temperatury otoczenia do +45 C do +45 C do +45 C do +35 C do +35 C do +45 C do +45 C do +45 C do +35 C do +35 C do +45 C do +45 C do +45 C do +35 C do +35 C do +45 C do +45 C do +45 C do +35 C do +35 C Wydajność początkowa (zgodna z normami IEC) Początkowa chromatyczność Początkowy Skorelowany Temperatura barwowa (0.38, 0.38) SDCM < K Wydajność wraz z upływem czasu (zgodna z normami IEC) Wskaźnik awaryjności zasilacza przy % h Średni okres trwałości użytkowej L80B h Średni okres trwałości użytkowej L90B h Informacje podstawowe brak LED64S VWB brak LED64S VWB brak LED64S VWB EL3 LED64S VWB 5

6 EL3 LED64S VWB brak LED35S VWB brak LED35S VWB brak LED35S VWB EL3 LED35S VWB EL3 LED35S VWB brak LED35S WB brak LED35S WB brak LED35S WB EL3 LED35S WB EL3 LED35S WB brak LED64S WB brak LED64S WB brak LED64S WB EL3 LED64S WB EL3 LED64S WB Wydajność początkowa (zgodna z normami IEC) order code Początkowa sprawność oprawy LED Początkowy strumień świetlny Początkowa moc pobierana lm/w 6400 lm 49 W lm/w 6400 lm 49 W lm/w 6400 lm 49 W lm/w 6400 lm 52 W lm/w 6400 lm 52 W lm/w 3500 lm 26 W lm/w 3500 lm 26 W lm/w 3500 lm 26 W lm/w 3500 lm 29 W lm/w 3500 lm 29 W order code Początkowa sprawność oprawy LED Początkowy strumień świetlny Początkowa moc pobierana lm/w 3500 lm 26 W lm/w 3500 lm 26 W lm/w 3500 lm 26 W lm/w 3500 lm 29 W lm/w 3500 lm 29 W lm/w 6400 lm 49 W lm/w 6400 lm 49 W lm/w 6400 lm 49 W lm/w 6400 lm 52 W lm/w 6400 lm 52 W 2016 Philips Lighting Holding B.V. Wszelkie prawa zastrzeżone. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Philips Lighting Holding B.V. lub odpowiednich podmiotów , Grudzień 27 -
