Cztery sposoby montażu oprawy: w modułowych sufitach podwieszanych, w sufitach gipsowo- -kartonowych, bezpośrednio na stropie lub na zawiesiach, Wyposażona w

There are four ways of mounting the luminary: modular suspended ceilings, cardboard ceilings, directly on the ceiling, on slings, Equipped with the highly effective

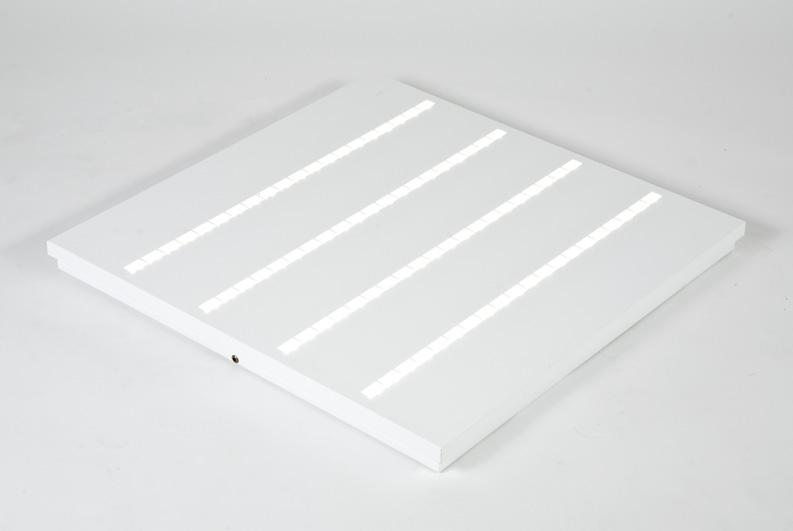

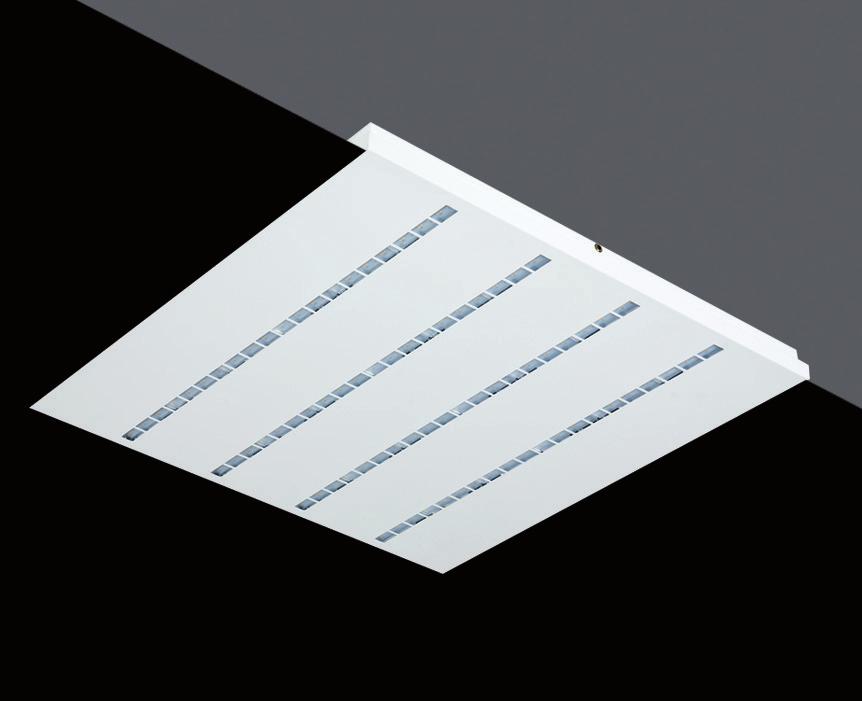

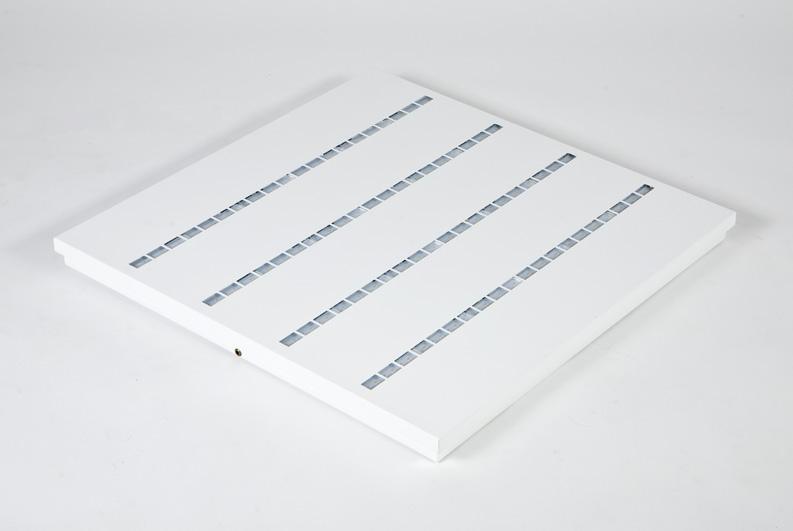

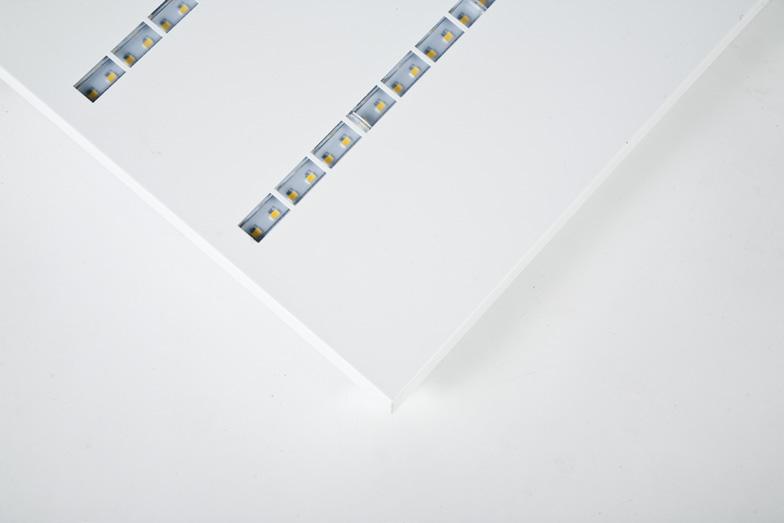

1 Cztery sposoby montażu oprawy: w modułowych sufitach podwieszanych, w sufitach gipsowo- -kartonowych, bezpośrednio na stropie lub na zawiesiach, Wyposażona w wysokowydajne źródła, Mała wysokość oprawy, Łatwy i szybki montaż. There are four ways of mounting the luminary: modular suspended ceilings, cardboard ceilings, directly on the ceiling, on slings, Equipped with the highly effective sources, A low height of the housing, Quick and simple installation. Le luminaire peut-être monté de quatre façons : faux-plafond, en BA1, directement en saillies ou suspendu, Luminaire équipé de sources à haut rendement, Profondeur taille basse, Rapide et simple d installation..1

Konstrukcja/Features/La construction Oprawa przeznaczona do montażu w sufitach podwieszonych modułowych, w sufitach podwieszanych gipsowo-kartonowych (przy

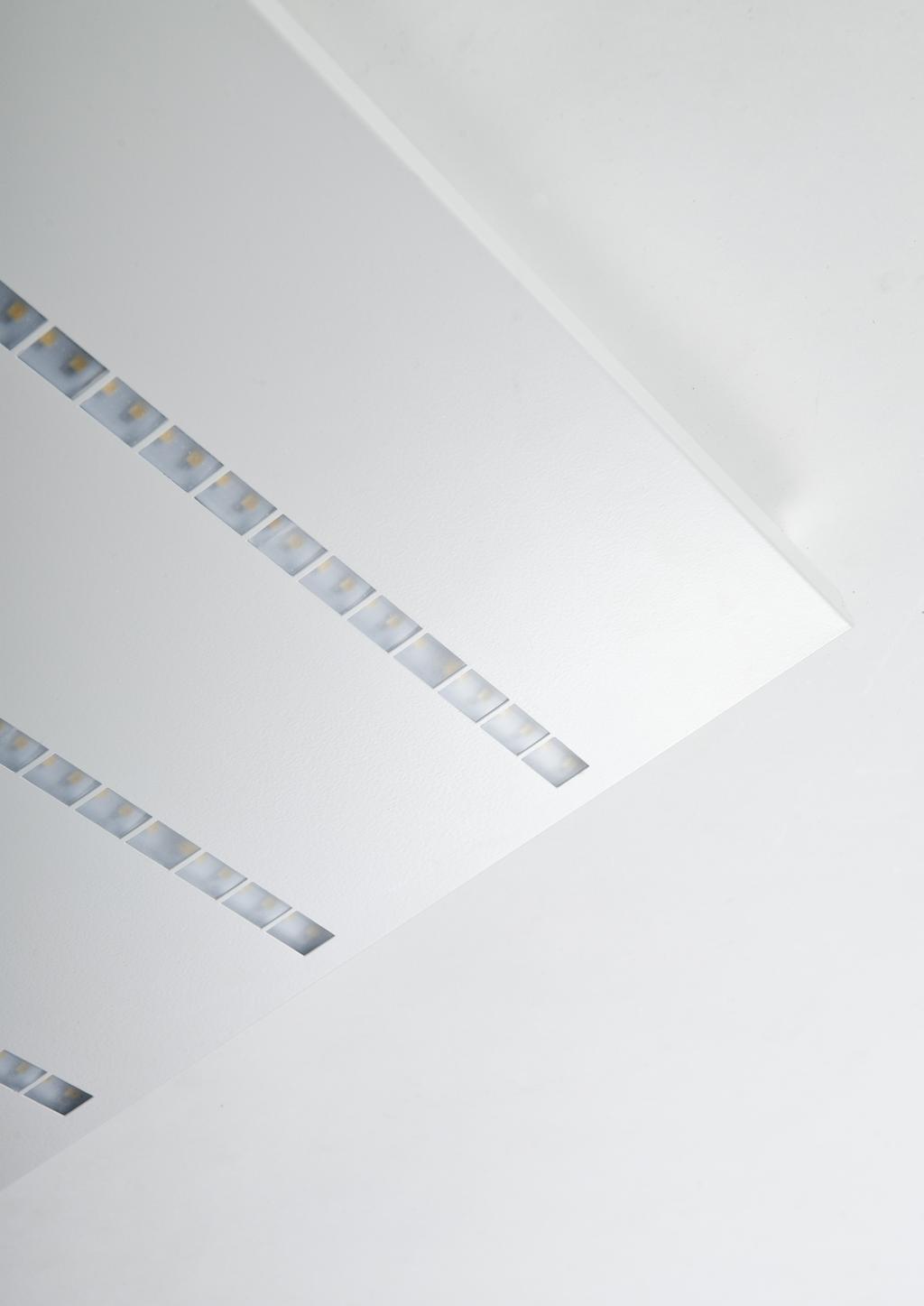

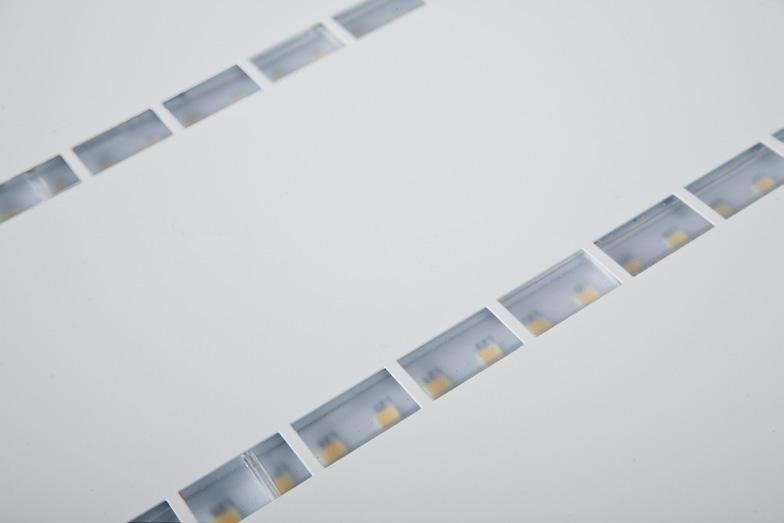

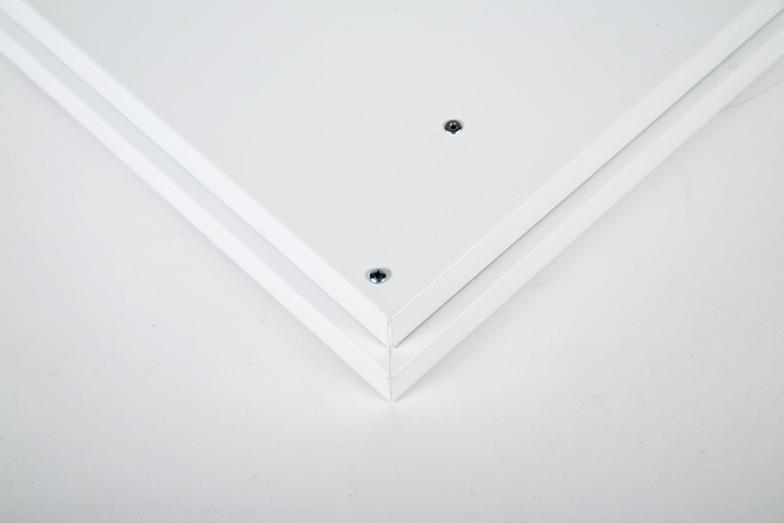

Rozsył światłości realizowany za pomocą nowoczesnych soczewek. Korpus wykonany z blachy stalowej. Standardowy kolor oprawy - biały.

Dostępne dwa warianty temperatur barwowych źródeł : 000 K (barwa ciepła biała) lub 4000 K (barwa biała neutralna). Wskaźnik oddawania barw CRI>80.

luminary dedicated to be mounted on suspended modular ceilings, cardboard suspended ceilings (using adaptive frame), directly on the ceiling (using ceiling slab) or

Standard colour of the luminary is white. Significant diversity of the value of luminous flux.

Thanks to its innovative optics Aruna perfectly fits to be used in offices-especially to work with computers.

2 Konstrukcja/Features/La construction Oprawa przeznaczona do montażu w sufitach podwieszonych modułowych, w sufitach podwieszanych gipsowo-kartonowych (przy wykorzystaniu ramki adaptacyjnej), bezpośrednio na stropie (przy wykorzystaniu płyty nastropowej) lub za pomocą zawiesi. Wyposażona w wysokowydajne źródła światła. Rozsył światłości realizowany za pomocą nowoczesnych soczewek. Korpus wykonany z blachy stalowej. Standardowy kolor oprawy - biały. Bardzo duża różnorodność wartości strumieni świetlnych. Dostępne dwa warianty temperatur barwowych źródeł : 000 K (barwa ciepła biała) lub 4000 K (barwa biała neutralna). Wskaźnik oddawania barw CRI>80. Aruna ze względu na innowacyjny układ optyczny idealnie nadaje się do oświetlenia powierzchni biurowych - w szczególności do pracy przy komputerach. luminary dedicated to be mounted on suspended modular ceilings, cardboard suspended ceilings (using adaptive frame), directly on the ceiling (using ceiling slab) or using slings. Equipped with highly efficient light sources. Light distribution available with modern lenses. Housing made of steel sheet. Standard colour of the luminary is white. Significant diversity of the value of luminous flux. Two variants of sources colour temperature are available: 000 K (white warm) or 4000 K (white neutral). Colour rendering index CRI>80. Thanks to its innovative optics Aruna perfectly fits to be used in offices-especially to work with computers. Ce luminaire est destiné à être monté sur les faux-plafonds, en BA1 (avec un cadre adaptateur), en saillies ou suspendu. Luminaire équipé de sources à haute rendement. Diffusion de la lumière avec des lentilles de dernière génération. Structure en acier, peinte en blanc de série. Choix important de flux lumineux. Deux températures de couleur disponibles : 000 K (blanc chaud) ou 4000 K (blanc neutre). CRI>80. Grâce à son diffuseur innovant, convient parfaitement pour les bureaux, en particulier au travail sur ordinateur..2

Oprawy do wbudowania Recessed luminaires Les luminaires à incorporer 4000LM OPTICS-1 E 4 840 600X600 42 4 1,80 128,60 20 5,40

16000 Dostępna barwa światła / Available colour of the light / La couleur de la lumière accessible: 80/840 SDCM= Trwałość

4000/8000/12000/16000 29 59 29 59 59 119 9 9 9 Zakres temperatury pracy oprawy / Operating temperature range / L amplitude de

The power shown refers to the whole system (tolerance +/- 10%).

Opcje oprawy/luminaire options/les options des couleurs Podany strumień świetlny dotyczy źródeł (tolerancja +/- 10% w

The given luminous flux refers to light sources (tolerance +/- 10% depends on the value of the colour temperature).

3 Oprawy do wbudowania Recessed luminaires Les luminaires à incorporer 4000LM OPTICS-1 E X ,80 128, , , , Wymiary / Dimensions / Les dimensions Indoor 17 W 1 W 51 W 64 W 100 W 18 W Dostępna barwa światła / Available colour of the light / La couleur de la lumière accessible: 80/840 SDCM= Trwałość źródeł / Lifetime of sources / Durabilité de h (L80/B10) A B H 2000/4000/6000/8000/ /4000/6000/8000/ /8000/12000/ Zakres temperatury pracy oprawy / Operating temperature range / L amplitude de la température de fonctionnement des luminaires: 5 C - 0 C Podana moc dotyczy całego systemu (tolerancja +/- 10%). The power shown refers to the whole system (tolerance +/- 10%). La puissance appliquée à l ensemble du système (tolérance +/- 10%). Opcje oprawy/luminaire options/les options des couleurs Podany strumień świetlny dotyczy źródeł (tolerancja +/- 10% w zależności od wartości temperatury barwowej). The given luminous flux refers to light sources (tolerance +/- 10% depends on the value of the colour temperature). Compte tenu du flux lumineux se réfère aux diodes électroluminescentes (10% de tolérance en fonction de la température de couleur). Układ zapłonowy / Control gear / Ballasts: E zasilacz driver / le système d alimentation électrique EDD zasilacz DIM DALI DIM DALI driver / le système d alimentation DIM DALI Sposób montażu/way of mounting/guide d installation c b II III a 0 60 RAMKA ADAPTACYJNA/ADAPTIVE FRAME CADRE ADAPTATEUR 60 PŁYTA NASTROPOWA CEILING SLAB DALLE DE PLAFOND 588 a I b c 500 (250) 0( IV 0 zawiesie OLIMP / OLIMP sling / Elingues OLIMP 0) 600 (00) wspornik zawieszenia / suspension support / points de suspension 600.

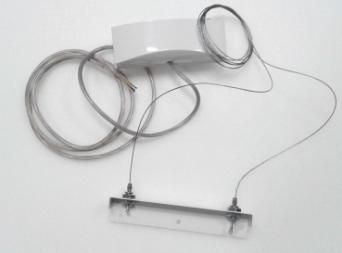

Zawiesia/Suspension/Les élingues Type A Type B Type B 1600 1600 Type A Luminaire Colors Suspension with connection EAN Type Aruna - poles.

590210706702 EAN Aruna 625x625 [mm].5902107045968 Aruna 1250x12 [mm].

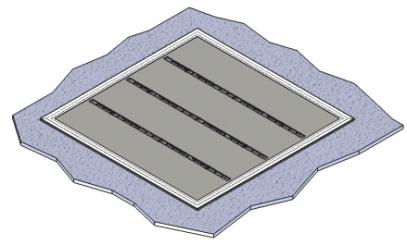

4 Zawiesia/Suspension/Les élingues Type A Type B Type B Type A Luminaire Colors Suspension with connection EAN Type Aruna - poles A+B Płyta nastropowa/ceiling slab/dalle de plafond Luminaire Colors Aruna 600x600 [mm] Aruna 1200x00 [mm] EAN Aruna 625x625 [mm] Aruna 1250x12 [mm] Ramka adaptacyjna/adaptive frame/cadre adaptateur Luminaire Colors Aruna 600x600 [mm] Aruna 1200x00 [mm] EAN Aruna 625x625 [mm] Aruna 1250x12 [mm]

5 Rozmieszczenie pasków / placement / La position des : x2000/4000 lm 59x29 mm x2000/4000 lm 59x59 mm 6x2000 lm 119x29 mm 59x29 mm 59x59 mm 4x2000/4000 lm 119x29 mm 1x2000/4000 lm 59x29 mm 1x2000/4000 lm 59x59 mm 119x29 mm UWAGA! Dane techniczne mogą ulec zmianie. Zdjęcia opraw mogą odbiegać od rzeczywistości. Data ostatniej aktualizacji r. Inne opcje oprawy dostępne na indywidualne zapytanie. WARNING! Technical data may be changed. Photos of the luminaries may differ from reality. Last updated Other options of the luminaire available on request. ATTENTION! Les caractéristiques techniques peuvent changer. Les photos des luminaires peuvent différer de la réalité. La date de la dernière actualisation D autres options des luminaires sont accessibles à la demande individuelle..5
