1 PÖTTINGER TERRADISC Krótkie brony talerzowe, nowa seria 1001 Wszystkie informacje online

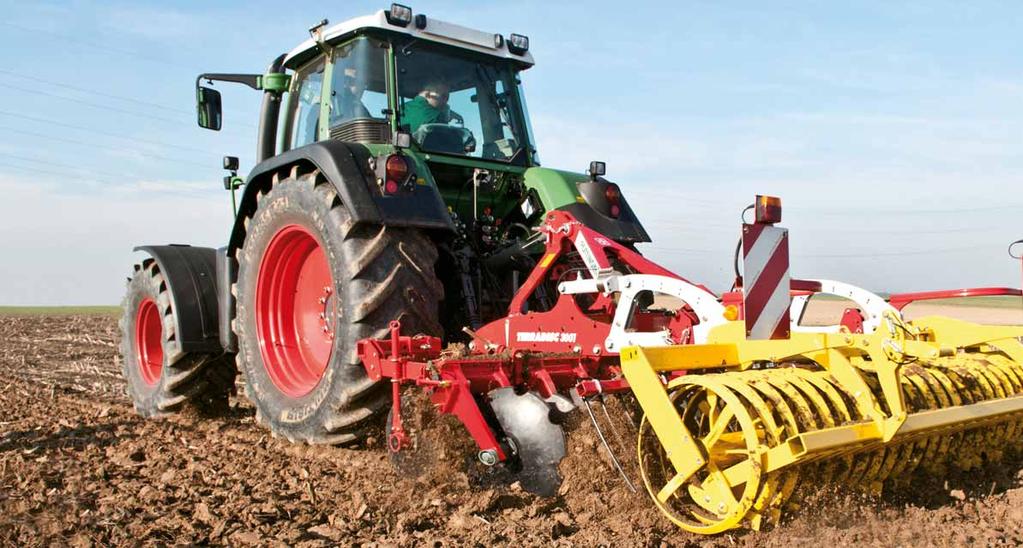

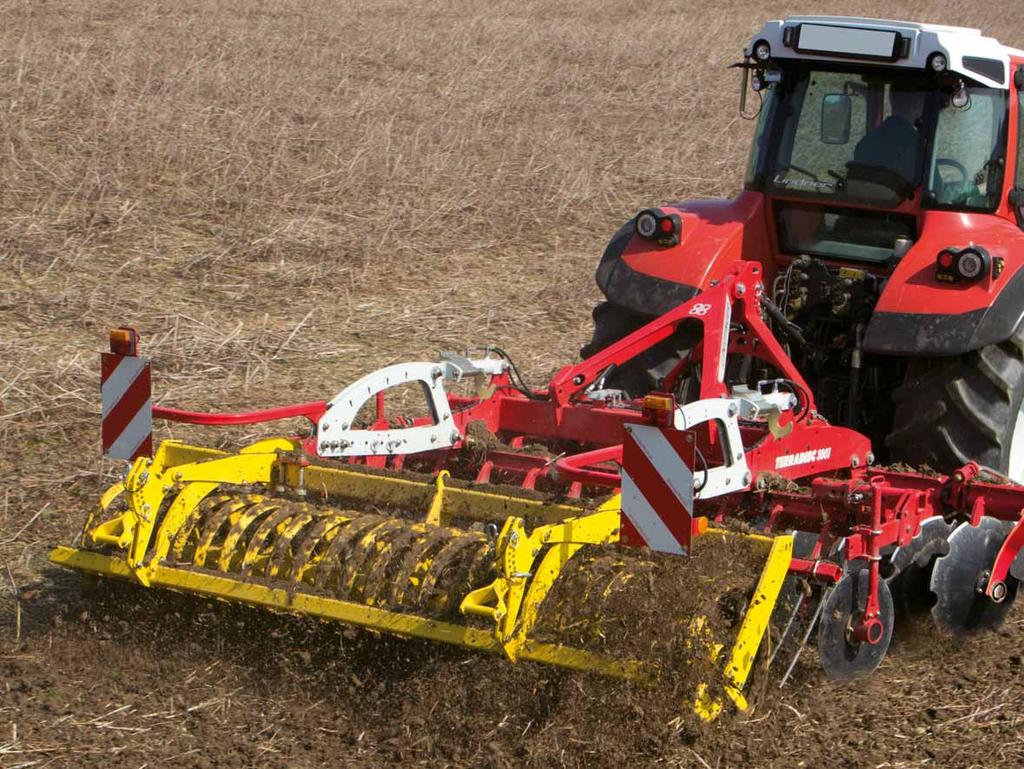

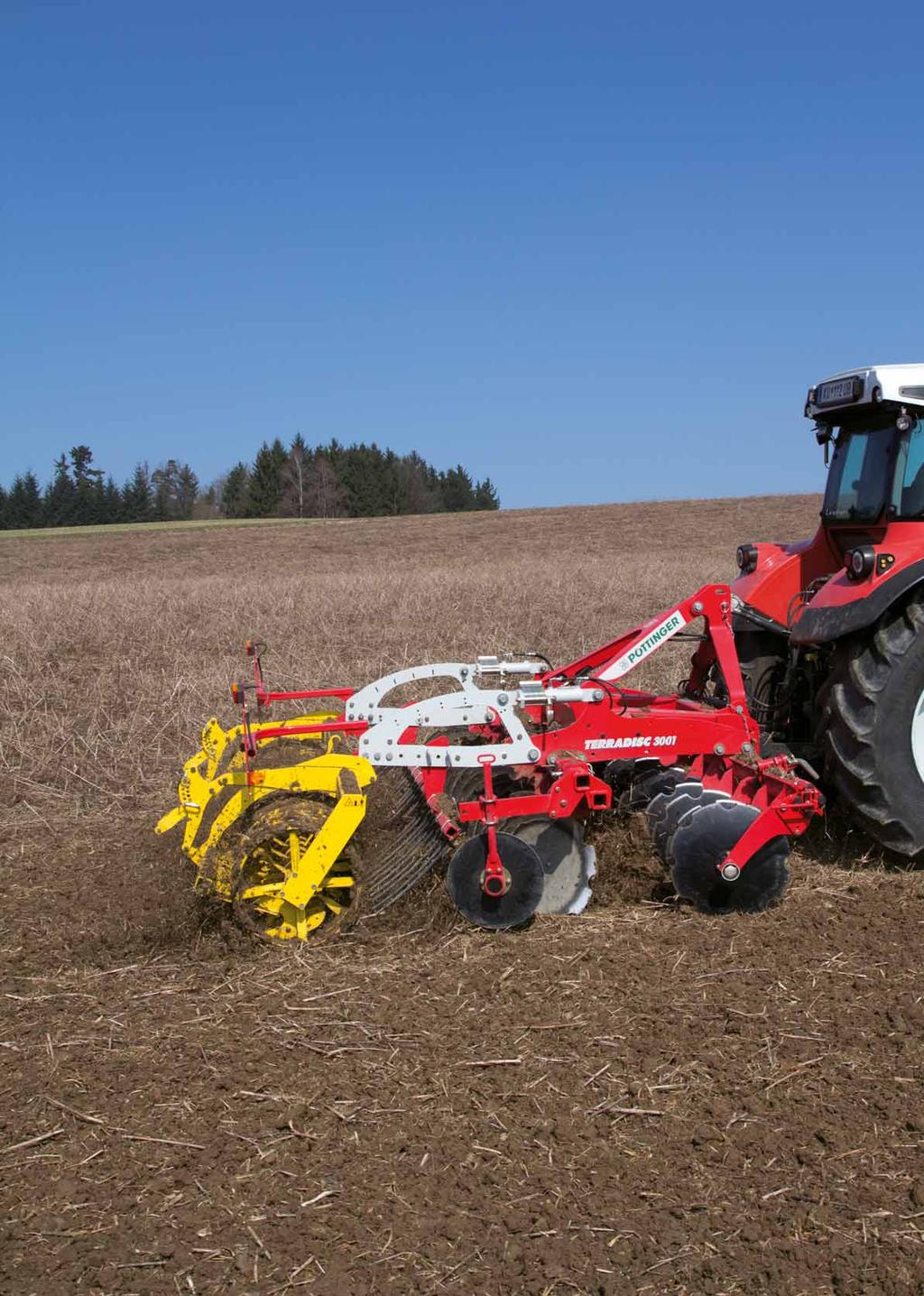

2 TERRADISC 3001 / 3501 / 4001 Wszechstronna maszyna do uprawy gleby Sztywne krótkie brony talerzowe o szerokości roboczej od 3,0 m do 4,0 m Po zakończonych żniwach należy płytko zaorać resztki pożniwne, aby jak najszybciej rozpoczął się proces rozkładu. Mieszanina słomy i ziemi stwarza optymalne warunki dla rozwoju życia w wierzchniej warstwie gleby. Do płytkiej uprawy idealnie nadaje się krótka brona talerzowa TER- RADISC. Urządzenie to ma charakter uniwersalny i może posłużyć również jako maszyna do tradycyjnego przygotowywania gleby pod zasiew. W przypadku bron TERRADISC można wybierać między głębokościami roboczymi od 3 do 12 cm. 2

3 TERRADISC Strona Zaczep 4-5 Ramie nośne/ kroje talerzowe 6-7 Komfort ustawiania 8-9 Nieduża szerokość transportowa Wały Dane techniczne i warianty wyposażenia

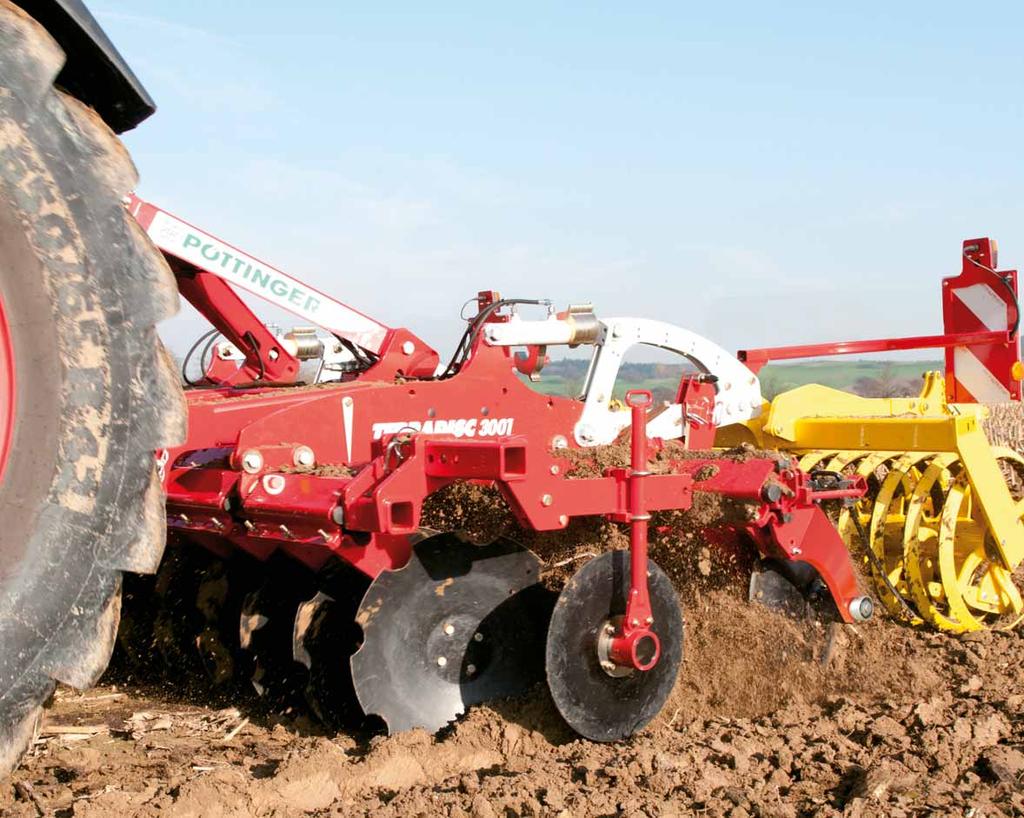

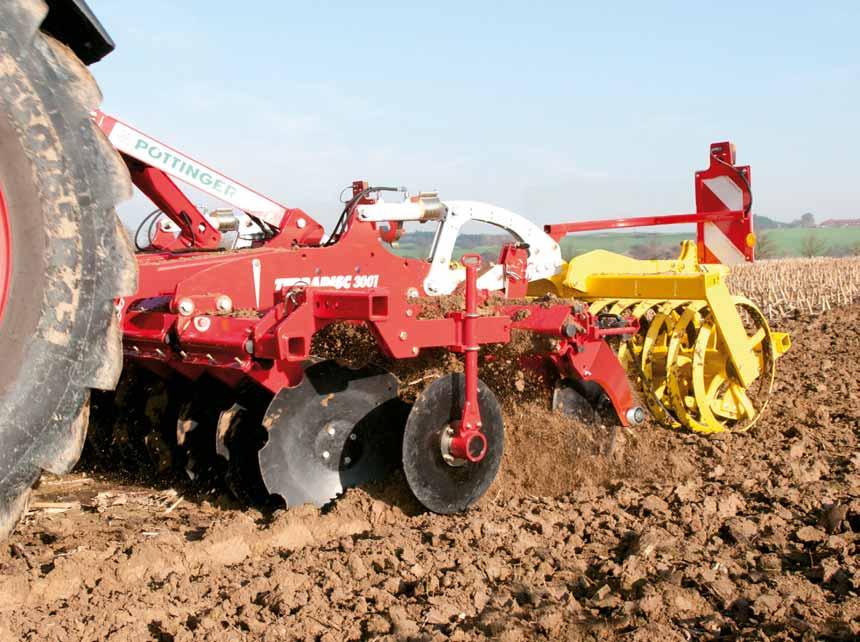

4 TERRADISC Krótkie brony talerzowe Nowa, otwarta konstrukcja ramy umożliwia znakomity widok z siedzenia operatora na przednie i tylne rzędy narzędzi roboczych. Dobrze wymieszana gleba oraz równomierny obraz uprawionego pola to wymagania, stawiane przez praktykę. Firma Poettinger zmodernizowała formę, wielkość, kąt ustawienia i natarcia talerzy. Wynik: perfekcyjne zagłębianie, najlepsza struktura gruzełkowata i wymieszanie gleby. TERRADISC Szerokość robocza Liczba kroi Średnica kroi Zapotrzebowanie mocy od ,0 m cm 70 kw / 95 KM ,5 m cm 85 kw / 115 KM ,0 m cm 100 kw / 135 KM Zastrzega sie prawo do zmian. 4

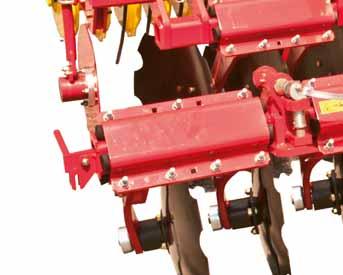

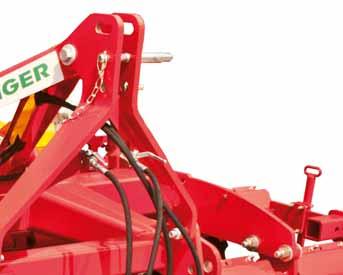

5 Stabilnie i elastycznie Perfekcyjne podłaczenie do każdego ciągnika Kozioł zawieszenia TERRA- DISC oferuje wiele możliwości zawieszenia. Dzieki temu możliwe jest precyzyjne dopasowanie do podnośnika ciągnika. W segmencie ciagników mocy do 200 KM wystepują istotne różnice w geometrii zaczepu. Różnorodne możliwości podłączenia gwarantują prawidłowe zagłebianie i odpowiednią wysokość podniesienia. Kompaktowa rama jest znakiem wyróżniającym zawieszanych krótkich bron talerzowych TER- RADISC. Pierwszy rząd talerzy znajduje się bardzo blisko ciagnika korzystne usytuowanie punktu ciężkości. Trzy wysokości zawieszenia cięgiel dolnych z ramionami z podwójnym nacięciem kat. 2 / szer. 2 Dwie pozycje ustawienia pochylenia kozła zawieszenia. Trzy pozycje ustawienia cięgła górnego zapewniają optymalne dopasowanie do każdego ciagnika. Górne ustawienie cięgła górnego w podłużnym otworze na bardzo nierówne pola. Ustawienie pochylenia kozła zawieszenia w dwóch pozycjach Trzy pozycje ustawienia cięgłagórnego górne w postaci podłużnego otworu Trzy wysokości zawieszenia cięgła górnego Kompaktowa, krótka budowa gwarantuje spokojne i stabilne prowadzenie maszyny. Niepowtarzalna, otwarta konstukcja ramy zapewnia perfekcyjny widok na obydwa rzędy talerzy. 5

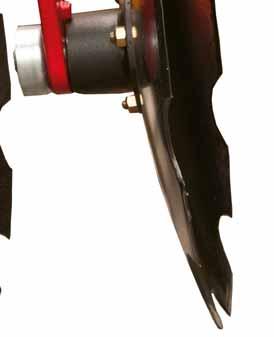

6 TERRADISC Łożyskowanie talerzy nie wymagające konserwacji Duże prędkości jazdy i głebokość robocza do 12 cm oznaczają dla łożyskowania talerzy duże obciążenia. Firma Poettinger zmodernizowała więc wysokiej jakości łozyska na łozyska o dużej żywotnosci. Obydwa rzędy talerzy są ustawione względem siebie pod idealnym kątem dla optymalnej pracy na różnorodnych glebach, głebokościach roboczych i prędkościach jazdy. Specjalne dwurzędowe skośne łożyska kulkowe zostały przejęte z przemysłu cięzkiego. Ich potężna budowa i wytrzymałość są faktem. Obciążenia sa perfekcyjne przejmowane. Uszczelka kasetonowa absolutnie szczelnie zamyka łożyska kulkowe. Łożyskowanie jest stale smarowane i nie wymaga uciązliwej konserwacji. 6

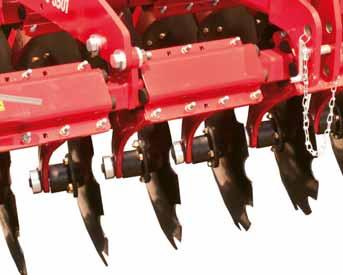

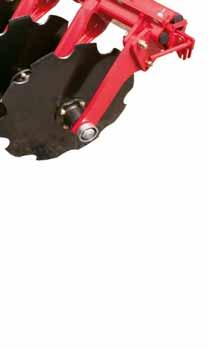

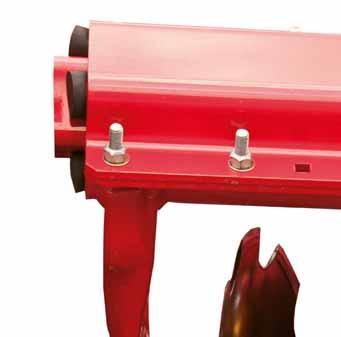

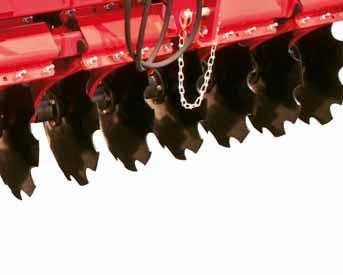

7 System ramion bliźniaczy serce maszyny Ramie nośne i kroje talerzowe W nowym systemie nośnych ramion bliźniaczych są umocowane po dwa ząbkowane kroje talerzowe na szerokiej obejmie zaciskowej. Rozwiązanie to powoduje, że talerze zawsze utrzymuja swoją pozycję i ustawienie. Na ciężkich glebach nie wychylają się samoczynnie twarde ślady po kołach z pewnością zostaną spulchnione. Cztery elementy gumowe działają jako zabezpieczenie przeciw przeciążeniom na zakamienionych glebach. Wielkowymiarowe talerze maja średnicę 58 cm. Z ośmioma talerzami na metr szerokości roboczej odstęp wynosi tylko 12,5 cm. Optymalne złożenie kąta natarcia i ustawienia gwarantuje pewne zagłębianie w glebe. Przesuniete ustawienie agresywnych narzędzi roboczych troszczy sie o dobre wymieszanie mieszanki ziemi i słomy. Szerokie obejmy zaciskowe utrzymują talerze zawsze na swojej pozycji bez możliwości przesunięcia w bok. Od lat sprawdzone i uznane, nie wymagajace konserwacji zabezpieczenie przeciw kamieniowe Non Stop z gumowymi elementami grubości 40 mm. Dwa masywne, kute ramiona nośne są przyspawane do obejmy zaciskowej. Łożyska są umocowane przy pomocy sworzni na ramienu nośnym talerzy. Nakrętki są chronione przez nakręcane nakładki. Stale smarowane, dwurzędowe skośne łożyska kulkowe nie wymagają konserwacji. Potężne talerze ze wzmocnionej specjalnej stali mają średnice 58 cm 7

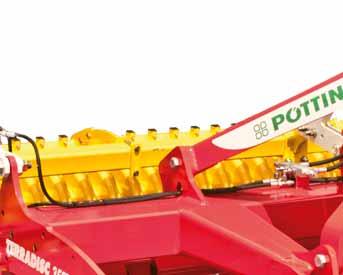

8 TERRADISC Komfort ustawiania na najwyższym poziomie Ustawienie maszyny w różnorodnych warunkach pracy musi przebiegać szybko i sprawnie. W krótkich bronach wirnikowych TERRADISC problem ten został rozwiązany przy pomocy hydraulicznej regulacji ustawienia głębokości. Wał pełni funkcję prowadzenia na głębokości brony talerzowej. Przy pomocy hydraulicznej regulacji można szybko i bezpiecznie przestawić głębokość roboczą. Głebokość robocza jest regulowana przy pomocy składanych, 5mm szerokości klipsy. Wał podczas pracy jest zablokowany przez blok hydrauliczny, przez co ciężar jest przenoszony na talerze. Rozwiązanie to gwarantuje pewne zagłębienie na suchych, twardych glebach. Zagrabiacz jest przestawiany przez zawieszenie wału. Nieustanne poprawianie ustawienia nie jest potrzebne komfort, na ktory zasługuje każdy operator. 8

9 Komfort i perfekcyjne wyposażenie Pożadany efekt pracy jest zagwarantowany tylko przez najlepsza technikę i prawidłowe uporządkowanie narzędzi roboczych. Prawidłowy prześwit Duża wolna przestrzeń między talerzami i ramieniem nośnym. Ramiona otwierają się w kierunku obrotu, przez co nie zakleszczają się kamienie i resztki pożniwne. Duży odstep między talerzami i obejmami zaciskowymi dla bezpiecznego przelotu dużej ilości resztek organicznych. Zagrabiacz niwelujący (opcja) Stalowe palce zagrabiacza prowadzą strumień ziemi pod wałem, grupują mieszankę gleby i słomy i wyrównuja ją. Zagrabiacz 14 mm grubości o wygiętych palcach jest prowadzony przez zaczep wału. Ustawienie podstawowe wysokości i pochylenia następuje przez proste przełożenie sworzni. Pozycja zagrabiacza dopasowuje się przy zmianie głębokości roboczej. Im nizej, tym większy jest wolny wylot z tyłu. Szeroka gama wałów na każde warunki pracy. 9

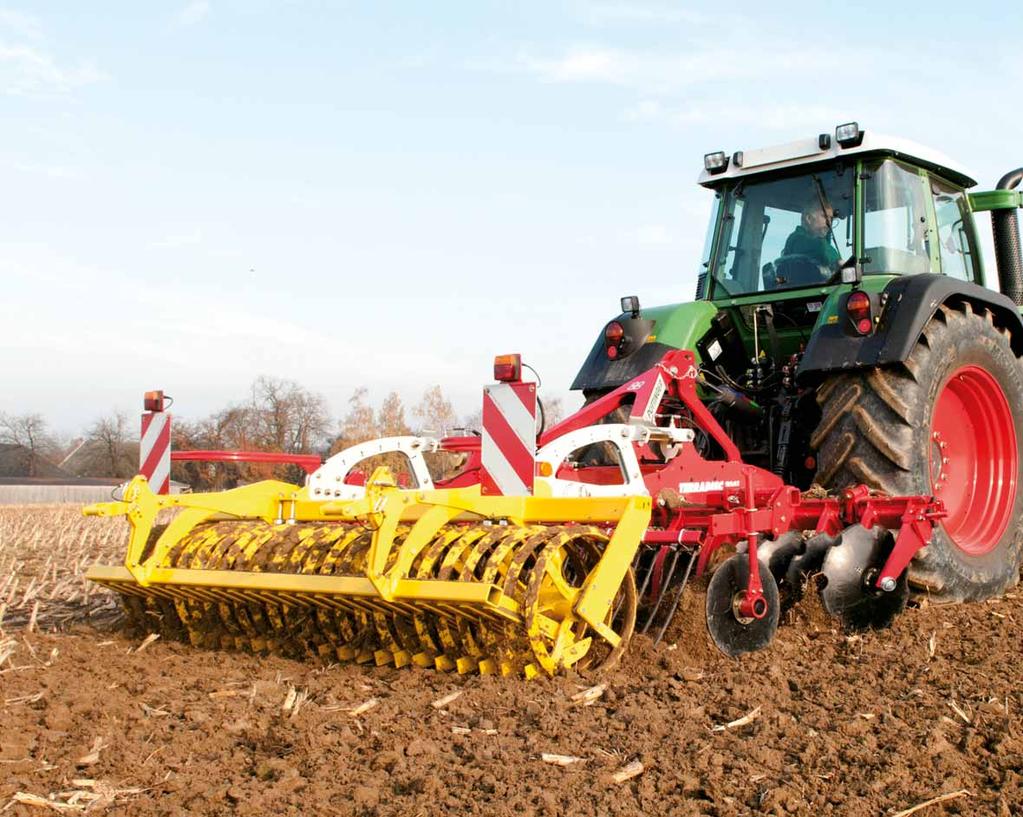

10 TERRADISC Mniejsza szerokość transportowa Aby uzyskać mniejszą szerokość transportową w przypadku bron nieskładanych można złożyć obydwie zewnętrzne pary kroi talerzowych. Zewnętrzne pary kroi talerzowych można unieść w górę przy pomocy dźwigni. Kroje skrajne można złożyć do szerokosci roboczej 3,0m ; 3,50 m i 4,0 m. Brona TERRADISC 3501 może być transportowana bez asysty w przypadku, gdy do ruchu drogowego dopuszczona jest szerokość 3,50 m. Oznacza to do 17% większą wydajność w porównaniu z maszyna 3,0 m. 10

11 Zwarta konstrukcja Kroje skrajne jako opcja Dla uzyskania równomiernego gładkiego obrazu pola, firma Poettinger oferuje dwa kroje skrajne. Kroje moga być obustronnie regulowane w pionie i poziomie w kierunku jazdy. Również odstęp do kroi talerzowych podlega regulacji. Regulowane kroje zewnętrzne Głębokość ustawienia zewnętrznych kroi talerzowych jest regulowana z lewej i prawej strony. Dzięki temu powstaje jednolity obraz pola. 11

12 Odpowiedni wał na każdą glebę TERRADISC Wał rurowy Podwojny wał rurowy Tnący wał pierścieniowy Tnący wał Packera Gumowy wał packera 540 mm 660 mm 540 / 420 mm 600 mm 550 mm 590 mm = w ofercie Rodzaje wałow i możliwości ich zastosowania Typ Wał rurowy 540 mm Wał rurowy 660 mm Podwojny wał rurowy 540 / 420 mm Tnący wał pierścieniowy 600 mm Tnący wał packera 550 mm Gumowy wał Packera 590 mm Zastosowanie w zależności od wilgotności gleby Zastosowanie w zależności od ciężkości gleby sucha średniowilgotna mokra lekka średniowilgotna ciężka Zastrzega się prawo do zmian 12

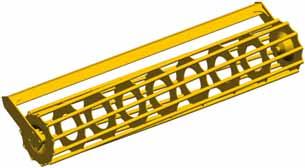

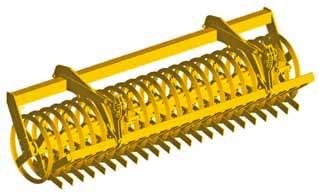

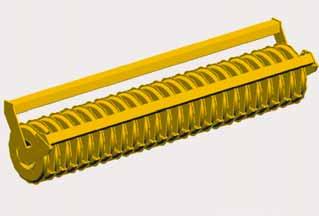

13 Wały bogata oferta W zależności od typu gleby. Poettinger oferuje szeroki wybor wałow, ktore zapewnią uzyskanie optymalnej struktury gruzełkowatej. Wał rurowy Idealny do uprawy suchej, nie kleistej gleby. Wał jest wyposażony w mocne sztaby zapewniajace optymalne umocnienie ziemi. Przy średnicy 540mm, 11 sztab, przy 660 mm, 12 sztab. Wszystkie wały cechuje dokładność wykonania i mocna konstrukcja. Podwojny wał rurowy Podwojny wał rurowy ma dwie średnice (540 mm z przodu i 120 mm z tyłu). Dzięki wahliwemu zawieszeniu wał ten idealnie dopasowuje sie do nierownosci terenu i zapewnia optymalne kruszenie gleby. Tnący wał pierścieniowy Zaletą tnącego wału pierścieniowego (600 mm śrdenicy) jest lepsze kruszenie i umacnianie gleby przez stożkowate pierścienie.noże między pierścieniami rozdrabniaja części ziemi i czyszczą przestrzeń miedzy nimi. Pasowe umocnienie gleby wpływa na lepsze pobieranie wody. Najlepszy wybor na suche, ciężkie gleby. Tnący wał Packera Zamknięte z boku pierścienie Packera mają średnicę 550 mm. Na 1 metr szerokosci roboczej przypada 8 pierścieni. Wał pozostawia za sobą pasowo umocnioną glebę: warunek poboru wody i aktywnej wymiany powietrza w glebie. Idealny wał na kamieniste, mokre gleby i przy dużych ilościach masy organicznej. Gumowy wał Packera Idealny wał na mocno zmieniające sie gleby. Specjalny wał do pracy z urządzeniami ciągnionymi, które z innymi walcami zbliżają się do granicy maksymalnej nośności. Średnica 590 mm i specjalny profi l umożliwiają pasowe wtórne umocnienie gleby. 13

14 Technische Daten TERRADISC Zaczep Szerokość robocza Szerokość transportowa Liczba kroi Średnica kroi TERRADISC 3001 Kat. 2 / 2 3,00 m 3,00 m cm TERRADISC 3501 Kat. 2 / 2 3,50 m 3,50 m cm TERRADISC 4001 Kat. 2 / 2 4,00 m 4,00 m cm Ciężar wałow TERRADISC Zgarniacz niwelujący Podwojny wał rurowy Tnący wał pierś cie niowy kg 425 kg 520 kg 480 kg kg 610 kg 760 kg 890 kg 14

15 Wyposażenia TERRADISC Kroje skrajne Zagrabiacz niwelujący Oświetlenie tablic Ostrzegawczych = Option Odstęp kroi Łozyskowanie Zabezpieczenie przeciw przeciążeniom Zapotrzebowanie mocy od Cieżar bez wału 12,5 cm bez konieczności konserwacji elementy gumowe 70 kw / 95 KM 1485 kg 12,5 cm bez konieczności konserwacji elementy gumowe 85 kw / 115 KM 1665 kg 12,5 cm bez konieczności konserwacji elementy gumowe 100 kw / 135 KM 1975 kg Tnący wał Packera Gumowy wał Packera 595 kg 560 kg 710 kg 820 kg Zastrzega sie prawo do zmian. Wyposażenie rożne w zależnosci od kraju. 15

16 Siła w serwisie Nam możesz zaufać. Na całym świecie nasi klienci mają dostęp do szeroko rozbudowanej sieci handlowej i serwisowej. Bliskość usług oferowanych przez firmę Poetitnger zapewnia szybką dostawe części zamiennych i daje gwarancję optymlanego przekazania i ustawienia maszyny u klienta przez profesjonalny personel. Jestśmy tam, gdzie są nasi klienci. Nasze usługi serwisowe: Zamowienia online 24 godziny na dobę Original Inside Długotrwała dostępność części zamiennych Kompetentny personel stale podnoszący swoje kwalifikacje i wiele więcej... informacje u każdego partnera handlowego firmy Poettinger lub na stronie Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon +43 (0) 7248/600-0 Telefax +43 (0) 7248/ PÖTTINGER w Polsce Tel.: Fax: Kom.: , , , Serwis: , Czesci zam.: , juliusz.tyrakowski@poettinger.at Terradisc/pl 0812
