1 Spis treści rozdziału Rozdział 2. Narzędzia dla cięcia i szlifowania str. Nazwa Ściernice tarczowe 2-1 Zastosowanie narzędzi ściernych 2-3 Tarcze tnące do metali 2-5 Tarcze tnące do stali nierdzewnych 2-6 Tarcze tnące do metali kolorowych 2-7 Ściernice tarczowe do metali 2-7 Ściernice tarczowe do stali nierdzewnych 2-8 Tarcze tnące do kamienia 2-9 Ściernice garnkowe do kamienia 2-9 Ściernice tarczowe listkowe Papier ścierny 2-10 Papier ścierny do szlifierek taśmowych 2-12 Papier ścierny do szlifierek mimośrodowych 2-14 Papier ścierny do szlifierek do płaszczyzn Tarcze diamentowe 2-15 Zastosowanie tarcz diamentowych 2-17 Tarcze tnące Turbo ogólnego przeznaczenia 2-17 Diamentowe tarcze tnące Turbo do betonu 2-19 Diamentowe tarcze tnące Turbo do granitu 2-20 Diamentowe tarcze tnące segmentowe do betonu 2-22 Diamentowe tarcze tnące segmentowe do granitu 2-23 Diamentowe tarcze tnące segmentowe do materiałów ściernych 2-24 Diamentowe tarcze tnące segmentowe do asfaltu 2-25 Diamentowe tarcze tnące Corona do płytek 2-25 Diamentowe tarcze tnące Corona do marmuru 2-25 Diamentowe tarcze garnkowe Piły tarczowe 2-26 Przeznaczenie pił tarczowych 2-27 Piły tarczowe WoodCraft 2-27 Piły tarczowe Sprinter 2-28 Piły tarczowe Ripper 2-28 Piły tarczowe Precisor 2-28 Piły tarczowe Laminator 2-29 Piły tarczowe Alu-plast 2-29 Piły tarczowe Power-Cut 2-30 Piły tarczowe Uni-Cut 2-30 Zastosowanie pił tarczowych Szczotki druciane 2-31 Przeznaczenie szczotek drucianych 2-32 Szczotki druciane garnkowe stożkowe 2-33 Szczotki druciane garnkowe proste 2-33 Szczotki druciane stożkowe 2-34 Szczotki druciane tarczowe 2-34 Szczotki druciane garnkowe do wiertarek 2-35 Szczotki druciane tarczowe do wiertarek 2-35 Szczotki druciane czołowe do wiertarek 2-36 Zastosowanie szczotek drucianych

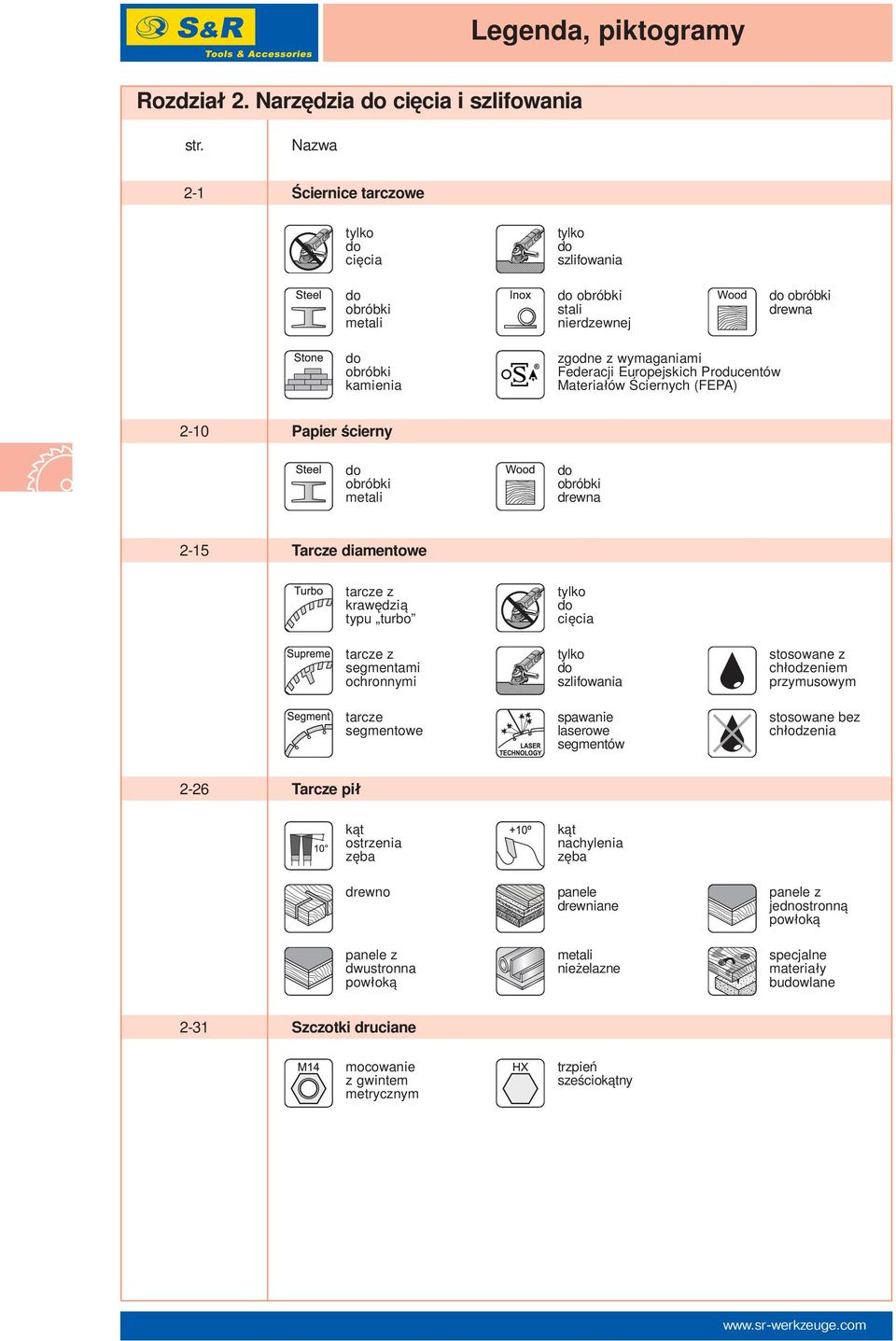

2 Legenda, piktogramy Rozdział 2. Narzędzia do cięcia i szlifowania str. Nazwa 2-1 Ściernice tarczowe tylko do cięcia do obróbki metali tylko do szlifowania do obróbki stali nierdzewnej do obróbki drewna do obróbki kamienia zgodne z wymaganiami Federacji Europejskich Producentów Materiałów Ściernych (FEPA) 2-10 Papier ścierny do obróbki metali do obróbki drewna 2-15 Tarcze diamentowe tarcze z krawędzią typu turbo tarcze z segmentami ochronnymi tarcze segmentowe tylko do cięcia tylko do szlifowania spawanie laserowe segmentów stosowane z chłodzeniem przymusowym stosowane bez chłodzenia 2-26 Tarcze pił kąt ostrzenia zęba drewno panele z dwustronna powłoką kąt nachylenia zęba panele drewniane metali nieżelazne panele z jednostronną powłoką specjalne materiały budowlane 2-31 Szczotki druciane mocowanie z gwintem metrycznym trzpień sześciokątny

3 Ściernice tarczowe Zastosowanie narzędzi ściernych Narzędzia ścierne S&R wykorzystuje się w budownictwie, przy produkcji do cięcia, wygładzania lub szlifowania. W zależności od wykonywanych operacji i obrabianego materiału narzędzia ścierne są grupowane w asortymentach: - tarcze do metali Standard, Premium; - tarcze do stali nierdzewnej Standard, Premium; - tarcze do metali kolorowych Premium; - tarcze do kamienia Standard, Premium; - tarcze listkowe do metali, drewna; - papier ścierny. Konstruktywnie tarcze tnące mają zbrojenie podwójne, a ściernice tarczowe - zbrojenie potrójne, co zapewnia maksymalne wyważenie i równomierność struktury tarczy oraz rezultat - ich odporność na ewentualne uderzenia i deformacje przy pracy, sprzyjając podnoszeniu się bezpieczeństwa pracy użytkownika. Wykorzystanie różnorodnych ściernych i spajających materiałów przy produkcji ściernic tarczowych S&R pozwala na ekonomiczne i efektywne rozwiązywanie szerokiego zakresu zastosowań.. Ściernice tarczowe S&R są wykonane z dokładnym przestrzeganiem procesów technologicznych i doborem surowca co zapewnia maksymalną trwałość tarcz i ich wysoką efektywność w pracy. Tarcze S&R są maksymalnie efektywne jeśli są wykorzystywane zgodnie z ich przeznaczeniem. Niezbędną do obróbki tarczę pozwoli poprawnie dobrać tablica do obróbki tarcz.. Idealny stosunek spajającego materiału i wysokogatunkowego ziarna korundu / węglika krzemu pozwala w najbardziej rygorystycznym sposób wybrać odpowiednio do obrabianego materiału ściernicę tnącą lub wygładzającą S&R, co z kolei pozwala na dobór właściwej tarczy dla realizacji konkretnego zadania. Na produkcji i w budownictwie często trzeba wykonywać szeroki zakres prac w zakresie cięcia metalu, wygładzania spoin, czyszczenia powierzchni od rdzy oraz innych operacji za pomocą różnorodnych narzędzi: przecinaków, szlifierek kątowych, pił montażowych, dlatego ściernice S&R są przedstawione w szerokim wachlarzu parametrów roboczych. Tablica zastosowania ściernic tnących i wygładzających pozwoli poprawnie dobrać ściernice tarczową odpowiednio do obrabianego materiału. idealny wzór lepiszcza równomierny rozkład masy tarczy ziarna wysokogatunkowego korundu / węglika krzemu podwójne / potrójne zbrojenie tarczy 2-1

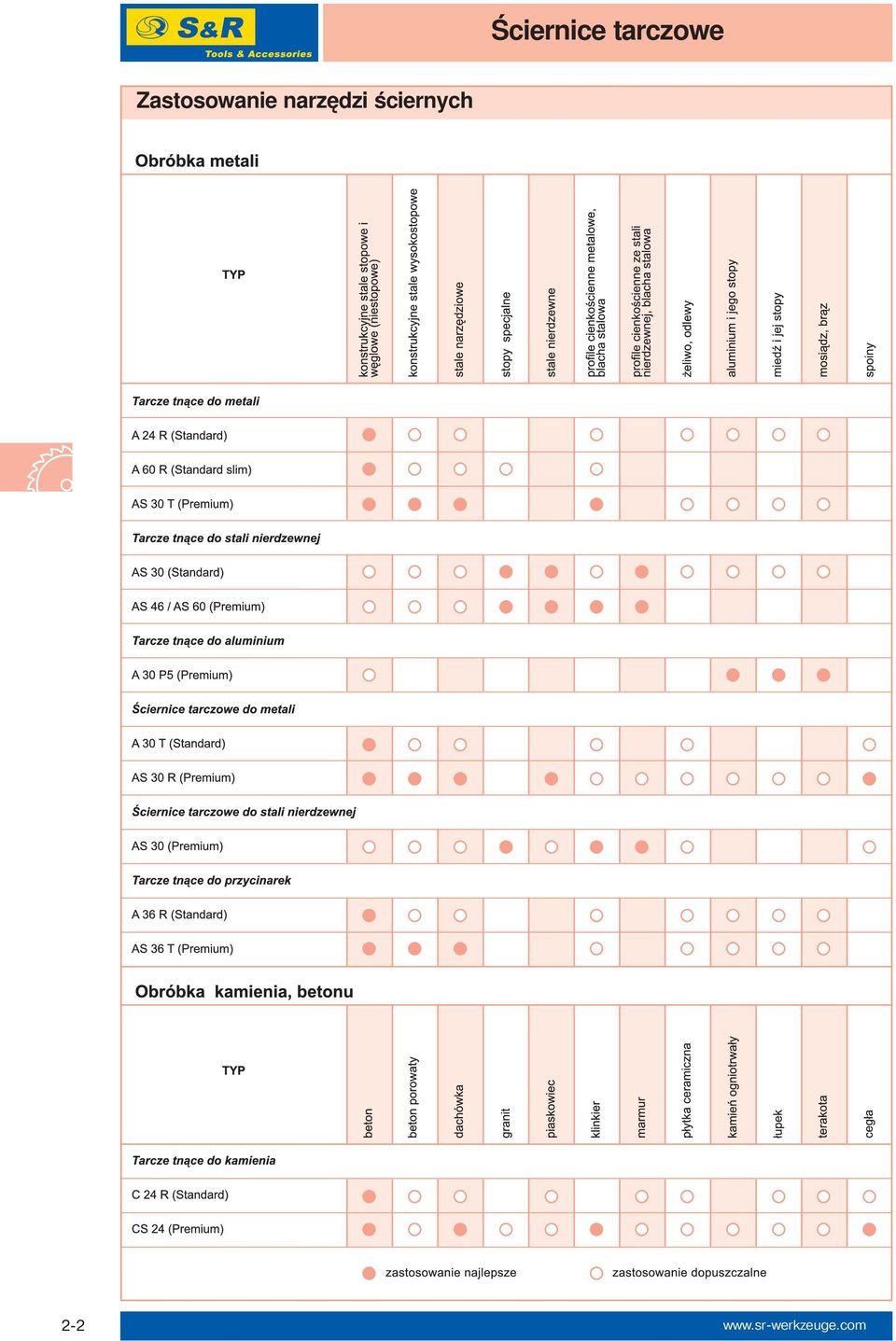

4 Ściernice tarczowe Zastosowanie narzędzi ściernych 2-2

5 Ściernice tarczowe Tarcze tnące do metali Standard typ A 24 R Stosowanie: stale stopowe i węglowe (niestopowe), profile cienkościenne, blacha stalowa Właściwości konstrukcyjne: podwójnie zbrojona tarcza Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe, przecinarki do metalu ,2 3, ,2 3, ,2 3, ,2 3, ,2 3, Tarcze tnące do metali Standard typ A 60 R Slim (cienkie) ,2 1, ,2 1, Tarcze tnące do metali Standard typ A 36 R do przecinarek do metalu ,4 2, ,4 3, ,4 3, Tarcze tnące do metali Standard typ A 30 S ,2 2, ,2 2, ,2 3, ,2 3, ,2 3,

6 Ściernice tarczowe Tarcze tnące do metali Premium typ AS 30 T Zastosowanie: stale stopowe i węglowe (niestopowe), profile cienkościenne, blacha stalowa Właściwości konstrukcyjne: podwójnie zbrojona tarcza Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe, przecinarki do metalu ,2 2, ,2 2, ,2 2, ,2 2, ,2 2, Tarcze tnące do metali Premium typ AS 36 T do przecinarek do metalu ,4 2, ,4 3, Tarcze tnące do metali Premium typ A 30 ST ,2 2, ,2 2, ,2 2, ,2 2, ,2 2,

7 Ściernice tarczowe Tarcze tnące do stali nierdzewnej Standard typ AS 30 Zastosowanie: stale nierdzewne, stopy specjalne, blacha stalowa, profile cienkościenne ze stali nierdzewnej Właściwości konstrukcyjne: podwójnie zbrojona tarcza, zawartość Fe/S/Cl<0,1% Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe, przecinarki do metalu ,2 2, ,2 2, ,2 2, ,2 2, ,2 2, Tarcze tnące do stali nierdzewnej Premium typ AS 46 Zastosowanie: stale nierdzewne, stopy specjalne, blacha stalowa, profile cienkościenne ze stali nierdzewnej, innych metali Właściwości konstrukcyjne: podwójnie zbrojona tarcza, zawartość Fe/S/Cl<0,1% Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe, przecinarki do metalu ,2 1, ,2 1, * 22,2 1, * - wygięty korpus dysku * 22,2 1, * 22,2 1, Tarcze tnące do stali nierdzewnej Premium typ AS ,4 2, ,4 3,

8 Ściernice tarczowe Tarcze tnące do metali nieżelaznych Premium typ A 30 P5 Zastosowanie: aluminium, miedz, stopy na bazie tych metali Właściwości konstrukcyjne: podwójnie zbrojona tarcza Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 3, ,2 3, ,2 3, ,2 3, ,2 3, Ściernice do metali Standard typ A 30 T Zastosowanie: stale stopowe i węglowe (niestopowe) Właściwości konstrukcyjne: potrójnie zbrojona tarcza Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 6, ,2 6, ,2 6, ,2 6, ,2 6, Ściernice do metali typ A 3O S ,2 6, ,2 6, ,2 6, ,2 6, ,2 6,

9 Ściernice tarczowe Ściernice do metali Premium typ AS 30 R Zastosowanie: stale stopowe i węglowe (niestopowe), spoiny, stale narzędziowe Właściwości konstrukcyjne: potrójnie zbrojona tarcza Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 6, ,2 6, ,2 6, ,2 6, ,2 6, Ściernice do stali nierdzewnej Premium typ AS 30 Zastosowanie: stale nierdzewne, stopy specjalne, profile cienkościenne z stali nierdzewnej, metali Właściwości konstrukcyjne: potrójnie zbrojona tarcza, zawartość Fe/S/Cl<0,1% Materiał: ziarno tlenku aluminium (korund), lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 6, ,2 6, ,2 6, ,2 6, ,2 6,

10 Ściernice tarczowe Tarcze tnące do kamienia Standard typ C 24 R Zastosowanie: beton, kamień naturalny, inne materiały budowlane Właściwości konstrukcyjne: podwójnie zbrojona tarcza Materiał: ziarno węgliku krzemu, lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 3, ,2 3, ,2 3, ,2 3, ,2 3, Tarcze tnące do kamienia typ C 30 P ,2 3, ,2 3, ,2 3, ,2 3, ,2 3, Tarcze tnące do kamienia Premium CS 24 R Zastosowanie: beton, dachówka, klinkier, cegła, granit, ceramika Właściwości konstrukcyjne: podwójnie zbrojona tarcza Materiał: ziarno węgliku krzemu, lepiszcze bakelitowe Urządzenia: szlifierki kątowe ,2 3, ,2 3, ,2 3, ,2 3, ,2 3,

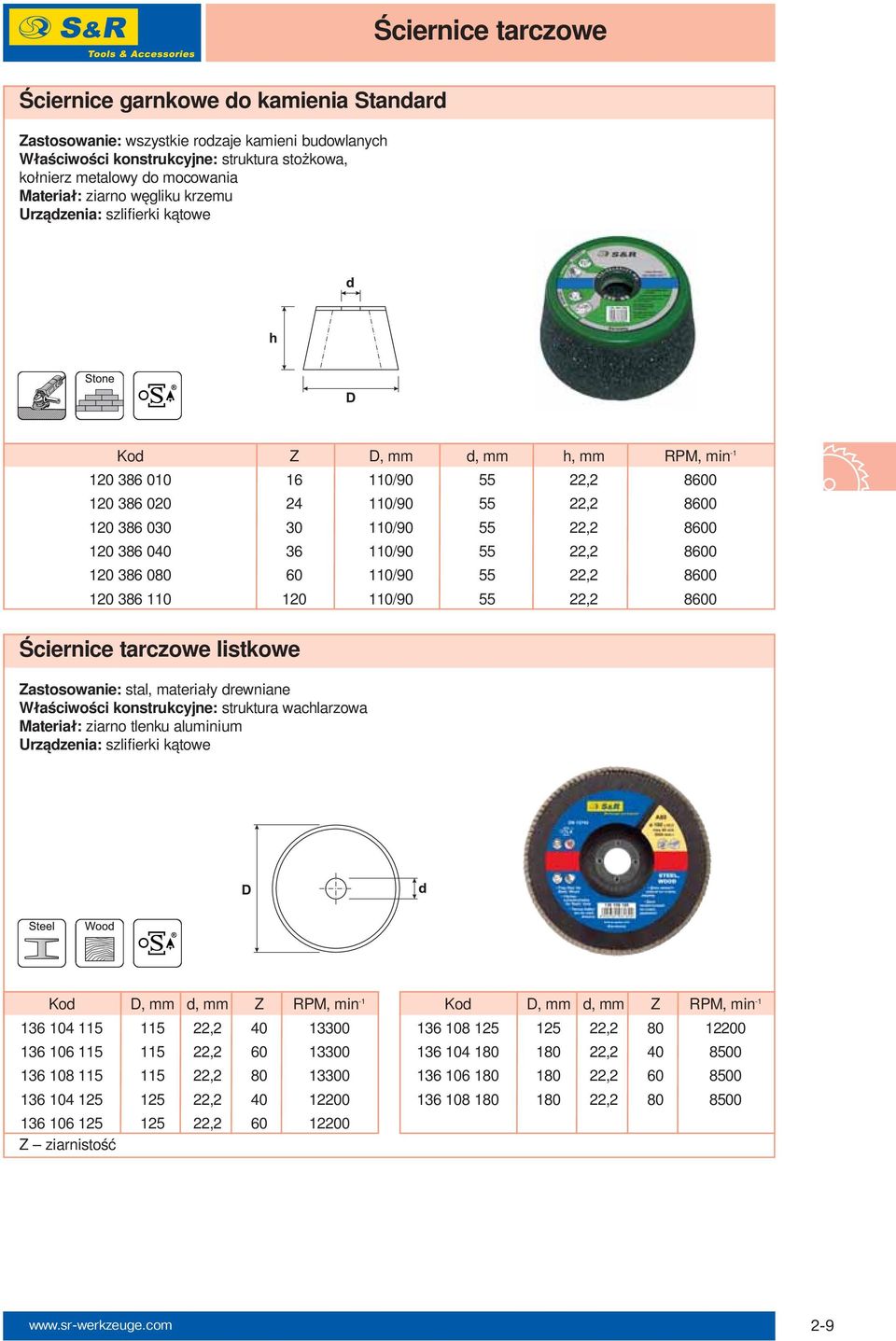

11 Ściernice tarczowe Ściernice garnkowe do kamienia Standard Zastosowanie: wszystkie rodzaje kamieni budowlanych Właściwości konstrukcyjne: struktura stożkowa, kołnierz metalowy do mocowania Materiał: ziarno węgliku krzemu Urządzenia: szlifierki kątowe Kod Z D, mm d, mm h, mm RPM, min / , / , / , / , / , / , Ściernice tarczowe listkowe Zastosowanie: stal, materiały drewniane Właściwości konstrukcyjne: struktura wachlarzowa Materiał: ziarno tlenku aluminium Urządzenia: szlifierki kątowe Kod D, mm d, mm Z RPM, min , , , , , Z ziarnistość Kod D, mm d, mm Z RPM, min , , , ,

12 Papier ścierny Ściernice tarczowe listkowe Zastosowanie: stal nierdzewna, inne metali Właściwości konstrukcyjne: struktura wachlarzowa Materiał: ziarno korundu cyrkonowego Urządzenia: szlifierki kątowe Kod D, mm d, mm Z RPM, min , , , , , Kod D, mm d, mm Z RPM, min , , , , Papier ścierny do szlifierek taśmowych Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: podłoże samomocujące, powłoka dodatkowa, wydłużająca czas pracy Materiał: na podłożu płóciennym, ziarno tlenku aluminium Urządzenia: szlifierki taśmowe Taśma ścierna w opakowaniu po 3 szt. Kod Z l, mm L, mm Kod Z l, mm L, mm

13 Papier ścierny Taśma ścierna w opakowaniu po 3 szt. Kod Z l, mm L, mm Kod Z l, mm L, mm Taśma ścierna w opakowaniu po 10 szt. Kod Z l, mm L, mm Kod Z l, mm L, mm

14 Papier ścierny Papier ścierny do szlifierek mimośrodowych Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: podłoże samomocujące Materiał: na podłożu płóciennym, ziarna tlenku aluminium Urządzenia: szlifierki mimośrodowe Papier ścierny w opakowaniu po 5 szt. Kod D, mm Z No Kod D, mm Z No Papier ścierny w opakowaniu po 25 szt. Kod D, mm Z No Kod D, mm Z No

15 Papier ścierny Papier ścierny do szlifierek mimośrodowych Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: podłoże samomocujące, powłoka dodatkowa, wydłużająca resurs pracy Materiał: na podłożu płóciennym, ziarno tlenku aluminium, powłoka stearynian wapniowy Urządzenia: szlifierki mimośrodowe Papier ścierny w opakowaniu po 5 szt. Kod D, mm Z No Kod D, mm Z No Papier ścierny w opakowaniu po 25 szt. Kod D, mm Z No Kod D, mm Z No

16 Papier ścierny Papier ścierny w opakowaniu po 25 szt. Kod D, mm Z No Kod D, mm Z No Papier ścierny do szlifierek do płaszczyzn Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: podłoże samoklejące, powłoka dodatkowa, wydłużająca czas pracy Materiał: na podłożu płóciennym, ziarno tlenku aluminium Urządzenia: szlifierki do płaszczyzn Papier ścierny w opakowaniu po 5 szt. Kod l, mm L, mm Z Kod l, mm L, mm Z Papier ścierny w opakowaniu po 25 szt. Kod l, mm L, mm Z Kod l, mm L, mm Z

17 Tarcze diamentowe Zastosowanie tarcz diamentowych Do cięcia naturalnego i sztucznego kamienia, betonu, zbrojonego betonu, płytki ceramicznej i innych materiałów w celach budowlanych korzysta się z narzędzi diamentowych. W zależności od obrabianego materiału i zakresu pracy dla maksymalnej efektywności używa się - tnące tarcze diamentowe różnych typów: - tarcze diamentowe do betonu i zbrojonego betonu; - tarcze diamentowe do granitu i innych rodzajów kamienia ; - tarcze diamentowe do materiałów ściernych i asfaltu; - tarcze diamentowe do ceramiki i marmuru; - tarcze diamentowe do różnego typu cegły. W asortymencie tarcz diamentowych S&R możemy rozróżnić tarcze segmentowe do pracy z chłodzeniem oraz bez chłodzenia, tarcze turbo do pracy w każdych warunkach produkcyjnych, nie wymagających dodatkowego chłodzenia, tarcze corona słuzą do dokładnego cięcia dekoracyjnych i specjalnych materiałów budowlanych. Dla maksymalnego efektu ekonomicznego na produkcji tarcze diamentowe S&R przedstawione zostały w trzech seriach, podstawowa różnica których polega na ich trwałości: Standard, Premium, Supreme. Seria Standard jest optymalnym rozwiązaniem dla realizacji umiarkowanych i jednorazowych zakresów prac związanych z cięciem materiałów. Tarcze danej serii także są efektywne w przypadku konieczności realizacje prac podcinających przy wznoszeniu muru, licowaniu budowlanym i remontowych pracach. Seria Premium - tarcze o wydłużonym resursie pracy - posiadają dodatkowe cechy, pozwalające pracować tarczą diamentową w warunkach średnich i zwiększonych obciążeń. Tarcze S&R serii Premium posiadają znaczną ekonomiczną efektywność dzięki mniejszemu kosztowi cięcia jednego bieżącego metra materiału. Seria Supreme to najefektywniejsze tarcze diamentowe. Dokładny dobór materiału spajającego i ilości diamentowego ziarna w segmentach pozwala na nadanie tarczy maksymalnej trwałość. Ostrze tarczy jest wzmocnione przez dodatkowe pochyłe ochronne segmenty, pozwalające na zabezpieczenie ciała tarczy przed przedwczesnym starciem się i zużyciem wcześniej niż tnących segmentów. Przytoczone powyżej charakterystyki techniczne ściernic diamentowych S&R serii Supreme czynią ich najbardziej efektywnymi przy obróbce różnych złożonych i jednorodnych materiałów budowlanych dzięki najniższemu kosztowi cięcia jednego metra bieżącego materiału. W asortymencie firmy są również tarcze garnkowe diamentowe do betonu. wysoki czasie pracy tnących segmentów zgrzewanie metodą laserową wyważanie tarczy ochronny segment pochyły stal wysokogatunkowa 2-15

18 Tarcze diamentowe Zastosowanie tarcz diamentowych 2-16

19 Tarcze diamentowe Diamentowe tarcze tnące Turbo ogólnego stosowania Brick Zastosowanie: cegła, dachówka, ogniotrwała cegła ścierna, beton, tynk Właściwości konstrukcyjne: krawędź tnąca typu turbo Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,6 7, Diamentowe tarcze tnące Turbo do betonu Conquer Zastosowanie: beton, materiały azbestowe Właściwości konstrukcyjne: krawędź tnąca typu turbo Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, * ,2 2,2 7, ,2 2,2 7, ,2 2,4 7, ,2 2,6 7, * ,2 3,0 7, * tarcze diamentowe z wydłużonym resursem pracy 2-17

20 Tarcze diamentowe Diamentowe tarcze tnące Turbo do betonu Comfort Zastosowanie: beton zbrojony, beton, materiały azbestowe Właściwości konstrukcyjne: krawędź tnąca typu turbo Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, * ,2 2,2 7, ,2 2,2 7, ,2 2,4 7, ,2 2,6 7, * ,2 3,0 7, * tarcze diamentowe z wydłużonym resursem pracy Diamentowe tarcze tnące Turbo do betonu Supreme Zastosowanie: beton zbrojony, beton, materiały azbestowe Właściwości konstrukcyjne: dyski z krawędią tnąca typu turbo oraz pochyłymi segmentami, chroniącymi przed przedwczesnym zużyciem Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 8, ,2 2,8 8,

21 Tarcze diamentowe Diamentowe tarcze tnące Turbo do granitu Conquer Zastosowanie: miękki granit, granit, beton Właściwości konstrukcyjne: krawędź tnąca typu turbo Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, * ,2 2,2 7, ,2 2,2 7, ,2 2,6 7, ,2 2,6 7, * ,2 3,0 7, * tarcze diamentowe z wydłużonym resursem pracy Diamentowe tarcze tnące Turbo do granitu Comfort Zastosowanie: granit, gres, gnejs, bazalt, porfir, klinkier, beton Właściwości konstrukcyjne: krawędź tnąca typu turbo Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, * ,2 2,2 7, ,2 2,2 7, ,2 2,4 7, ,2 2,6 7, * ,2 3,0 7, * tarcze diamentowe z wydłużonym resursem pracy 2-19

22 Tarcze diamentowe Diamentowe tarcze tnące Turbo do granitu Supreme Zastosowanie: granit, gres, gnejs, bazalt, porfir, beton o wysokim stopniu zbrojenia, klinkier Właściwości konstrukcyjne: dyski z krawędzią tnąca typu turbo oraz pochyłymi segmentami, chroniącymi przed przedwczesnym zużyciem Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 8, ,2 2,8 8, Diamentowe tarcze tnące segmentowe do betonu Standard Zastosowanie: beton, beton zbrojony Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: przecinacze, szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, ,2 2,6 7, ,4/22,2 2,8 8, ,4/22,2 3,2 8, ,4/22,2 3,4 8,

23 Tarcze diamentowe Diamentowe tarcze tnące segmentowe do betonu Premium Zastosowanie: beton, beton zbrojony Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: przecinacze, szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,2 7, ,2 2,6 7, ,4/22,2 2,8 8, ,4/22,2 3,2 8, ,4/22,2 3,4 8, Diamentowe tarcze tnące segmentowe do betonu Supreme Zastosowanie: beton o wysokim stopniu zbrojenia, materiały ogniotrwałe i płyty betonowe, miękki granit, beton komórkowy Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: przecinacze, szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 2,6 7, ,4/22,2 3,2 8, ,4/22,2 3,4 8,

24 Tarcze diamentowe Diamentowe tarcze tnące segmentowe do granitu Standard Zastosowanie: miękki granit, granit, gres, beton Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10, Diamentowe tarcze tnące segmentowe do granitu Premium Zastosowanie: granit, gres, gnejs, bazalt, porfir, beton o wysokim stopniu zbrojenia Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10, Diamentowe tarcze tnące segmentowe do granitu Supreme Zastosowanie: granit, gres, gnejs, bazalt, porfir, beton o wysokim stopniu zbrojenia Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10,

25 Tarcze diamentowe Diamentowe tarcze tnące segmentowe do materiałów ściernych Standard Zastosowanie: asfalt, piaskowiec, beton surowy, cegła sylikatowa, ogniotrwała cegła ścierna Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10, Diamentowe tarcze tnące segmentowe do materiałów ściernych Premium Zastosowanie: asfalt, piaskowiec, beton surowy, cegła sylikatowa, ogniotrwała cegła ścierna Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10, Diamentowe tarcze tnące segmentowe do materiałów ściernych Supreme Zastosowanie: asfalt, beton surowy, piaskowiec, cegła sylikatowa, ogniotrwała cegła ścierna Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,2 2,2 7, ,2 3,0 10,

26 Tarcze diamentowe Diamentowe tarcze tnące segmentowe do asfaltu Standard Zastosowanie: asfalt, piaskowiec, beton surowy Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: przecinacze, bruzdownice ,4/22,2 3,2 8, ,4/22,2 3,2 8, ,4/22,2 3,4 8, Diamentowe tarcze tnące segmentowe do asfaltu Premium Zastosowanie: asfalt, piaskowiec, beton surowy, cegła sylikatowa Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: przecinacze, bruzdownice ,4/22,2 3,2 8, ,4/22,2 3,2 8, ,4/22,2 3,4 8, Diamentowe tarcze tnące segmentowe do asfaltu Supreme Zastosowanie: asfalt, piaskowiec, beton surowy, cegła sylikatowa, ogniotrwała cegła ścierna Właściwości konstrukcyjne: krawędź tnąca segmentowa Materiał: ziarno diamentowe z lepiszczem, naniesione metodą spawania laserowego Urządzenia: szlifierki kątowe, bruzdownice ,4/22,2 3,2 8, ,4/22,2 3,2 8, ,4/22,2 3,4 8,

27 Tarcze diamentowe Diamentowe tarcze tnące do płytek ceramicznych Corona Zastosowanie: płytki glazurowane, płytki ceramiczne, wapień Właściwości konstrukcyjne: tarcze z nieprzerwaną krawędzią tnącą Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, podcinarki ,2 1,6 5, ,2 1,6 5, ,2 1,6 5, ,2 1,6 5, ,2 1,6 7, Diamentowe tarcze tnące do marmuru Corona Zastosowanie: marmur biały, marmur, płytki glazurowane, płytki ceramiczne, wapień, włókno szklane Właściwości konstrukcyjne: tarcze z nieprzerwaną krawędzią tnącą i prostymi segmentami, chroniącymi od przedwczesnego zużycia Materiał: ziarno diamentowe (naniesione metodą galwaniczną) Urządzenia: szlifierki kątowe, podcinarki Kod D, mm d, mm RPM, min , , Diamentowe tarcze garnkowe Conquer Zastosowanie: cegła, beton, powłoki Właściwości konstrukcyjne: tarcze z segmentami szlifującymi Materiał: ziarno diamentowe z lepiszczem Urządzenia: szlifierki kątowe, szlifierki do betonu Kod D, mm d, mm n, szt. n s, szt. RPM, min , n ilość rzędów 2-25

28 Piły tarczowe Przeznaczenie pił tarczowych Obróbka drzewa w nowoczesnym przemyśle nie obchodzi się bez uprzedniego rozpiłowania materiałów dla ich dalszego wykorzystania. Zarówno trudno jest wyobrazić sobie lub przemysł meblowy bez cięcia materiałów drzewnych, metali kolorowych i materiałów kompozycyjnych. Odpowiednio do potrzeb klientów piły tarczowe S&R przedstawione są w szerokim asortymencie tak pod względem parametrów, jak i przeznaczenia. Asortyment jest podzielony na serie według zastosowania tarcz dla obróbki tych lub innych materiałów: WoodCraft - dla wykończeniowego i dokładnego cięcia drewna i paneli drzewnych; Sprinter - dla szybkiego podłużnego cięcia drewna o każdej twardości; Ripper - dla szybkiego cięcia miękkiego i twardego drewna; Precisor - tarcza z wysoką trwałością dla wykończeniowego i dokładnego cięcia drewna i paneli drzewnych; Laminator - tarcza z wysoką trwałością dla wykończeniowego i dokładnego cięcia paneli drzewnych z jednostronną i dwustronną powłoką, odporną na materiały ścierne; Alu-Plast - dla wykończeniowego i dokładnego cięcia aluminium i innych metali kolorowych; Power-Cut - tarcza uniwersalna z wysoką trwałością dla szybkiego cięcia drewna z gwoździami, pianobetonu i innych materiałów na bazie drewna; Uni-Cut - tarcza uniwersalna dla jakościowego cięcia na produkcji i w budownictwie różnych materiałów - metali kolorowych, drewna, plastyku, paneli na bazie drewna i innych materiałów. Technologie i materiały wysokogatunkowe, wykorzystane przy produkcji tarcz pił S&R, zapewniają maksymalną jakość narzędzia i wysoką trwałość przy użyciu. Podstawowymi zaletami tarcz S&R jest: wykorzystanie wysokogatunkowej kalibrowanej stali, dodatkowe wyważanie tarczy, obecność rowków termokompensacyjnych w tarczy i wykorzystanie wysokogatunkowego materiału dla wykonania nalutowywania. Wykorzystanie wysokogatunkowej kalibrowanej stali dla wykonania korpusu tarczy jest szczególnie ważne, ponieważ tylko gatunkowa stal jest zdolna do zachowania cech dynamicznych nadanych jej w procesie obróbki technologicznej. Korpus tarczy kształtuje się metodą cięcia laserowego, po czym tarcza przechodzi dodatkowe wyważanie dla usuwania naprężeń szczątkowych w molekularnej strukturze tarczy, że zapewnia maksymalne charakterystyki dynamiczne tarczy w procesie eksploatacji. Obecność w tarczy rowków termokompensacyjnych, wykonanych również metodą cięcia laserowego, pozwala na zachowanie cech dynamicznych nawet przy wysokich obciążeniach roboczych, kiedy temperatura korpusu tarczy powiększa się kosztem tarcia z materiałem obrabianym. Wysokojakościowe węglikowe części nalutowywane zapewniają maksymalnie wysoką trwałość tarcz, mają specjalny kąt ostrza odpowiedni do typu obrabianego materiału, dlatego tarcze S&R są tarczami wyspecjalizowanymi dla realizacji konkretnych zadań na produkcji. kobaltowo-wolframowe części nalutowywane ze stopu twardego wysokogatunkowa kalibrowana blacha stalowa wyważanie tarczy rowki termokompensacyjne 2-26

29 Piły tarczowe Piły tarczowe WoodCraft Zastosowanie: drewno miękkie i twarde, panele drewniane Właściwości konstrukcyjne: kąt nachylenia zębów +10, typ zębów WZ (ATB) Zalety: cięcie czyste i precyzyjne Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /16 2, /20/16 2, /20 2, ,8 48 Kod D, mm d, mm h, mm n z , , , ,2 72 Piły tarczowe Sprinter Zastosowanie: drewno miękkie i twarde Właściwości konstrukcyjne: kąt nachylenia zębów +15, typ zębów WZ (ATB) Zalety: szybkie cięcie Urządzenia: piły ręczne tarczowe, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /16 2, /20/16 2, /20 2,8 30 Kod D, mm d, mm h, mm n z , , , ,

30 Piły tarczowe Piły tarczowe Ripper Zastosowanie: drewno miękkie i twarde Właściwości konstrukcyjne: kąt nachylenia zębów +20, typ zębów WZ (ATB) Zalety: szybkie cięcie, przerzynanie Urządzenia: piły ręczne tarczowe, obrabiarki Kod D, mm d, mm h, mm n z , ,2 28 Piły tarczowe Precisor Zastosowanie: drewno miękkie i twarde, panele drewniane Właściwości konstrukcyjne: kąt nachylenia zębów +10, typ zębów WZ (ATB) Zalety: cięcie czyste i precyzyjne Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /16 2, /20/16 2, /20 2,8 56 Kod D, mm d, mm h, mm n z , , , ,2 96 Piły tarczowe Laminator Zastosowanie: panele drewniane z jednostronną i dwustronną powłoką Właściwości konstrukcyjne: kąt nachylenia zębów -5, typ zębów WZ (ATB) Zalety: cięcie czyste i precyzyjne, nalutowywanie ze zwiększoną odpornością na zużycie Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /20 3, ,0 72 Kod D, mm d, mm h, mm n z , ,

31 Piły tarczowe Piły tarczowe Alu-Plast Zastosowanie: metali nieżelazne, tworzywa sztuczne Właściwości konstrukcyjne: kąt nachylenia zębów -5, typ zębów TF (TC) Zalety: cięcie czyste i precyzyjne Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /16 2, /20/16 2, /20 2, ,8 54 Kod D, mm d, mm h, mm n z , , , ,2 96 Piły tarczowe Power-Cut Zastosowanie: drewno z gwoździami, pianobeton, materiały budowlane na bazie drewna Właściwości konstrukcyjne: kąt nachylenia zębów +16, typ zębów FWF wzmocnione Zalety: uniwersalna tarcza dla budownictwa, duży resurs pracy Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /20 2, , ,

32 Piły tarczowe Piły tarczowe Uni-Cut Zastosowanie: drewno, panele drewniane, metale nieżelazne, tworzywa sztuczne Właściwości konstrukcyjne: kąt nachylenia zębów +8, typ zębów WZ (ATB) Zalety: dysk uniwersalny Urządzenia: piły ręczne tarczowe, przycinarki, obrabiarki Kod D, mm d, mm h, mm n z /16 2, /16 2, /20/16 2, /20 2, ,8 30 Kod D, mm d, mm h, mm n z , , , ,2 48 Zastosowanie pił tarczowych 2-30

33 Szczotki druciane Przeznaczenie szczotek drucianych Dla oczyszczenia metali lub materiałów drzewnych z różnego rodzaju powłok, korozji lub zanieczyszczeń, wygładzania spoin używa się szczotek drucianych. W zależności od typów prac asortyment S&R proponuje szczotki druciane do użycia na szlifierkach kątowych typów jednoręcznego i dwuręcznego, wiertarkach udarowych i nieudarowych. Dla efektywnej realizacji postawionego zadania trzeba maksymalnie poprawnie dobrać narzędzie robocze i szczotkę drucianą. W tym celu należy trzymać się następujących zaleceń. 1. Zabrania się używać rdzawych lub uszkodzonych szczotek drucianych. Przy przechowywaniu nie powinny one podlegać oddziaływaniu środowiska szkodliwego (wysoka temperatura, wilgotność, dym, sadza i in.). 2. Okresowo należy sprawdzać, czy ma równomierne włosie dla uniknięcia wyjścia ze stanu zrównoważonego i wibracji przy pracy. Dla zapobiegania zatykania drutu pyłem, resztkami oczyszczanych substancji należy zapewnić należytą wentylację powierzchni roboczej. 3. Przed instalowaniem szczotki trzeba sprawdzać sprawność narzędzia roboczego i trzymać się instrukcji producenta. 4. Narzędzie powinno było mieć wystarczającą moc, aby utrzymywać niezbędną prędkość obrotową szczotki. 5. Zakazuje się przekraczać podaną maksymalną prędkość obrotową. 6. Należy zawsze wkładać okulary ochronne, jak również chronić twarz i używać ubrania ochronne do rąk, klatki piersiowej, ciała. 7. Należy przestrzegać trybu pracy i korzystać z tablic informacyjnych, co sprzyja najbardziej efektywnej obróbce materiałów. Szczotki wytworzone są z wysokojakościowego surowca i przy ścisłym przestrzeganiem technologii, co zapewnia wysoką jakość produkcji S&R. Rząd asortymentowy obejmuje szczotki ze stalowym, nierdzewnym, mosiężnym i mosiądzowanym skręconym lub splecionym drutem. Taki podział pozwala na optymalny dobór niezbędnego narzędzia dla obróbki powierzchni materiału. Korpus szczotki jest wyważony i ma równomierny podział masy, co czyni pracę szczotkami S&R bezpieczną, a jakość wykonywanych prac wysoką. wysoka trwałość drutu pewne mocowanie do korpusu wyważanie szczotki materiały wysokogatunkowe 2-31

34 Szczotki druciane Szczotki druciane garnkowe stożkowe Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki garnkowe stożkowe z plecionym drutem Materiał: drut mosiężny, mosiądzowany, stalowy, nierdzewny Urządzenia: szlifierki kątowe Szczotki garnkowe stożkowe, drut mosiężny Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki garnkowe stożkowe, drut mosiądzowany Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki garnkowe stożkowe, drut nierdzewny Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki garnkowe stożkowe, drut stalowy Ì 1 4 0, Ì 1 4 0, Ì 1 4 0,

35 Szczotki druciane Szczotki druciane garnkowe proste Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki garnkowe proste z plecionym drutem Materiał: drut stalowy, nierdzewny Urządzenia: szlifierki kątowe Szczotki garnkowe proste, drut stalowy Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, * 100 Ì 1 4 0, *dwurzędowa, o kształcie stożka Szczotki garnkowe proste, drut nierdzewny Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki druciane stożkowe Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki stożkowe proste z falistym i plecionym drutem Materiał: drut nierdzewny Urządzenia: szlifierki kątowe Szczotki stożkowe, drut stalowy falisty Ì 1 4 0, Ì 1 4 0, Szczotki stożkowe, drut stalowy pleciony Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki stożkowe, drut nierdzewny pleciony Ì 1 4 0, Ì 1 4 0,

36 Szczotki druciane Szczotki druciane tarczowe Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki tarczowe z drutem plecionym Materiał: drut stalowy, nierdzewny Urządzenia: szlifierki kątowe Szczotki tarczowe, drut stalowy Kod D, mm d, mm D s, mm n, szt. RPM, min Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, n ilość skrętek Szczotki tarczowe, drut nierdzewny Kod D, mm d, mm D s, mm n, szt. RPM, min Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Ì 1 4 0, Szczotki druciane garnkowe do wiertarek Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki z sześciokątnym trzpieniem Materiał: drut stalowy, nierdzewny Urządzenia: wiertarki Szczotki garnkowe, drut stalowy falisty , , Szczotki garnkowe, drut stalowy pleciony , Szczotki garnkowe, drut nierdzewny falisty ,

37 Szczotki druciane Szczotki druciane tarczowe do wiertarek Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki z sześciokątnym trzpieniem Materiał: drut stalowy, nierdzewny Urządzenia: wiertarki Szczotki tarczowe, drut stalowy falisty , , Szczotki tarczowe, drut stalowy pleciony , Szczotki tarczowe, drut nierdzewny falisty , Szczotki druciane czołowe do wiertarek Zastosowanie: metale, materiały drewniane Właściwości konstrukcyjne: szczotki z sześciokątnym trzpieniem Materiał: drut stalowy, nierdzewny Urządzenia: wiertarki Szczotki czołowe, drut stalowy falisty , , Szczotki czołowe, drut stalowy pleciony , , Szczotki czołowe, drut nierdzewny falisty ,

38 Szczotki druciane Zastosowanie szczotek drucianych 2-36
