PRACE GLAZURNICZE SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013

Transkrypt

1 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 Waldemar Bogusz Dział Szkoleń ATLAS Sp z o.o. ul. Kilińskiego Łódź tel: wbogusz@atlas.com.pl Włodzimierz Krysiak Dział Szkoleń ATLAS Sp z o.o. ul. Kilińskiego Łódź tel: wkrysiak@atlas.com.pl SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 TEMATYKA ZAJĘĆ 1. Podłoża pod płytki 2. Gruntowanie 3. Hydroizolacje 4. Klejenie 5. Spoinowanie 6. Impregnowanie i czyszczenie 7. Projektowanie warstw 8. Błędy wykonawcze 9. Egzamin certyfikujący 1

2 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz Rodzaje podłoży 2. Klasyfikacja podkładów 3. Wymagania dla podłoży 4. Warunki techniczne odbioru 5. Oferta materiałowa ATLAS Rodzaje podłoży ścienne podłogowe 2

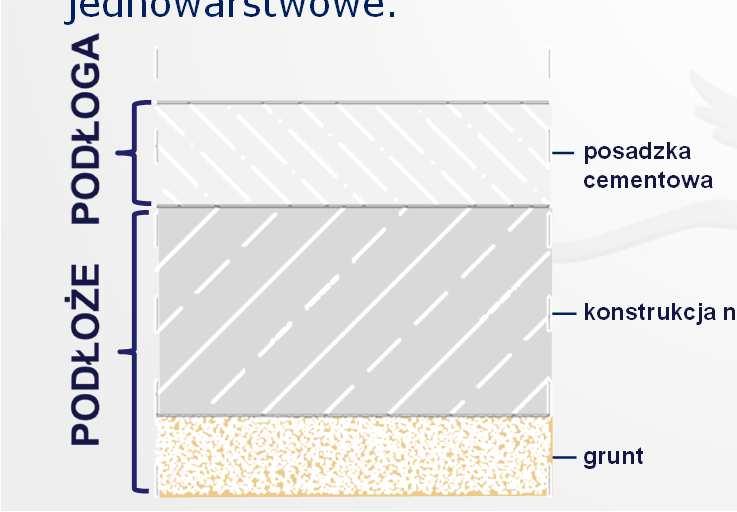

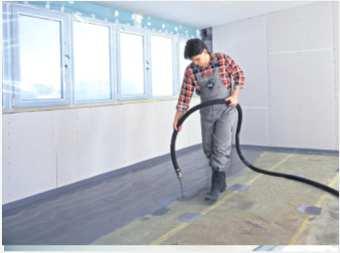

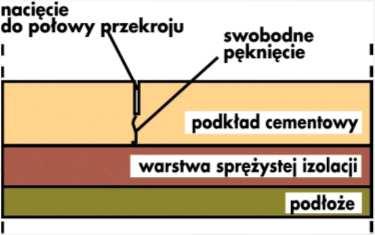

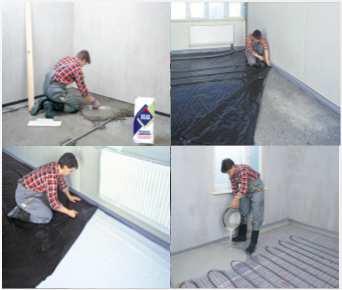

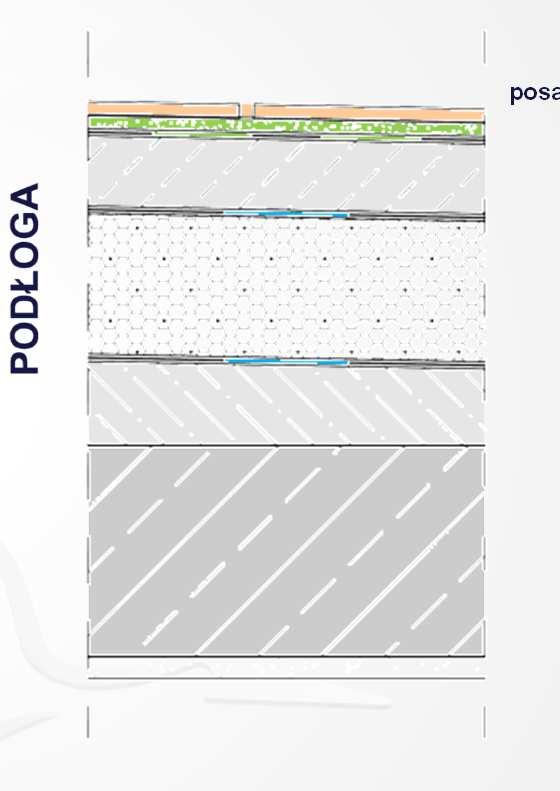

3 OPRACOWAŁ: Waldemar Bogusz 2011/08 Podłoża podłogowe Podłoga - to element budynku wykończający górną część stropu (podłoża). Zapewnia izolację termiczną, akustyczną i przeciwwilgociową, przenosi obciążenia równomiernie rozłożone i skupione, jest płaska i przystosowana do tego, aby mógł po niej odbywać się ruch. Tam gdzie nie są wymagane dodatkowe zabezpieczenia izolacyjne, podłogi mogą być wykonane jako konstrukcje jednowarstwowe. posadzka warstwa wygładzająca podkład podłogowy warstwa ochronna izolacja termiczna i/lub akustyczna izolacja p.-wilgociowa lub paroizolacja podkład profilujący konstrukcja nośna posadzka cementowa konstrukcja nośna grunt Podłoża podłogowe przykładowe podziały według rodzaju konstrukcji: zespolony z podłożem (na stropie lub płycie betonowej) na warstwie poślizgowej (na papie lub folii) pływający (na izolacji akustycznej lub termicznej) grzewczy (z zatopioną instalacją grzewczą) według zastosowanego spoiwa: anhydrytowy, gipsowy cementowy asfaltowy z żywic syntetycznych według sposobu wbudowywania: wylewany, samopoziomujący, rozlewny - płynny układany i zagęszczany (wibrowany) - gęstoplastyczny suchy montowany z elementów gotowych/suchych 3

4 OPRACOWAŁ: Waldemar Bogusz 2011/08 Podkłady podłogowe klasyfikacja wg PN-EN TYP KLASA WYTRZYMAŁOŚCI NA ŚCISKANIE KLASA WYTRZYMAŁOŚCI NA ZGINANIE KLASA ODPORNOŚCI NA ŚCIERANIE OZNACZENIE CT-C30-F6-A22 A22 A15 CT-C50-F7-A15 CT C5 C7 C12 F1 F2 F3 A12 A9 CT-C40-F7-A1,5 C16 C20 C25 F4 F5 F6 A6 A3 CA C30 C35 C40 C50 C60 C70 F7 F F15 F20 F30 F40 A1,5 CT-C16-F5 CT-C35-F7 C80 F50 CA-C30-F5 CA-C35-F6 CA-C20-F5 CA-C16-F5 Podkłady podłogowe techniczne warunki odbioru Wygląd zewnętrzny Źródło: PN-62/B-144 Podkład powinien mieć jednolitą barwę. Powierzchnia powinna być zatarta według wymagań dokumentacji technicznej, przy czym niedopuszczalne są pęknięcia i rysy włoskowate. Równość i spoziomowanie Sprawdzenie należy przeprowadzić za pomocą łaty kontrolnej długości 2 m, przykładając ją w różnych kierunkach w dowolnym miejscu powierzchni. Prześwit między łatą a powierzchnią podkładu należy zmierzyć z dokładnością do 1 mm. Przy sprawdzaniu odchyleń od poziomu należy dodatkowo posługiwać się poziomnicą. Powierzchnia posadzki powinna być równa. Dopuszczalne odchylenie nie powinno przekraczać 3 mm. Dopuszczalne odchylenie od poziomu lub ustalonych spadków nie powinno być większe niż +5 mm na całej długości lub szerokości i nie powinno powodować zaniku założonego w projekcie spadku. 4

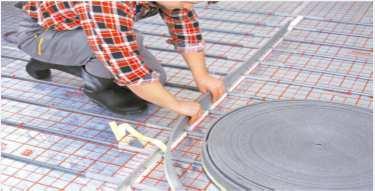

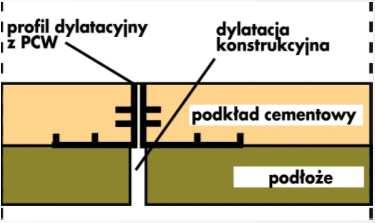

5 PODŁOŻA Podkłady podłogowe techniczne warunki odbioru Przyleganie do podłoża Sprawdzenie należy dokonać przez lekkie opukiwanie podkładu młotkiem drewnianym. Charakterystyczny głuchy dźwięk jest dowodem nieprzylegania podkładu do podłoża. Grubość podkładu Źródło: PN-62/B-144 *), Instrukcja ITB 398/2004 **) Powinna być zgodna z wytycznymi kart technicznych producentów mieszanek gotowych. W przypadku podkładów cementowych zespolonych z podłożem wykonywanych na budowie grubość podkładu powinna być >20 mm *) (>25 mm **) ), a dla pływających >40 mm. Podkład na warstwie poślizgowej powinien mieć grubość >35 mm **) Szczeliny dylatacyjne Szerokość szczelin dylatacyjnych powinna wynosić od 4 do 12 mm. Szczeliny powinny być wypełnione materiałem umożliwiającym swobodę odkształceń izolowanych elementów. OPRACOWAŁ: Waldemar Bogusz 2011/08 Podkłady podłogowe szczeliny dylatacyjne Źródło: Instrukcja ITB 433/20 Szczeliny dylatacyjne - wykonywane między dwiema częściami budynku lub między polami podkładu. Pozwalają na akomodację ich odkształceń lub wzajemnych ruchów. Szczeliny izolacyjne oddzielają podłogi lub posadzki od innych elementów konstrukcji zarówno w poziomie, jak i w pionie. Szczeliny przeciwskurczowe (kontrolne) likwidują naprężenia i przypadkowe pęknięcia od skurczu przy wysychaniu oraz zmian termicznych i wilgotnościowych Wewnątrz - pola < 36 m 2, długość boku < 6 m. Na zewnątrz - pola < 5 m 2, długość boku < 3 m. Szczeliny dylatacyjne robocze wykonywane na styku betonów posadzki układanych w różnym czasie. Oddzielają podkład na całej grubości. 5

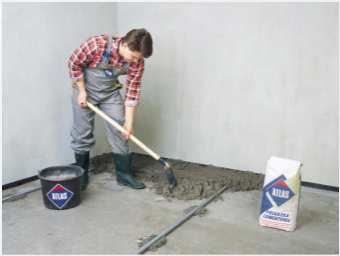

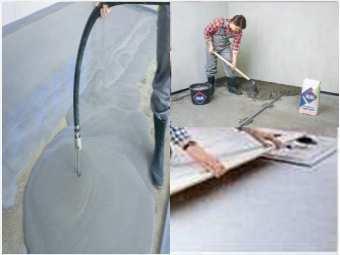

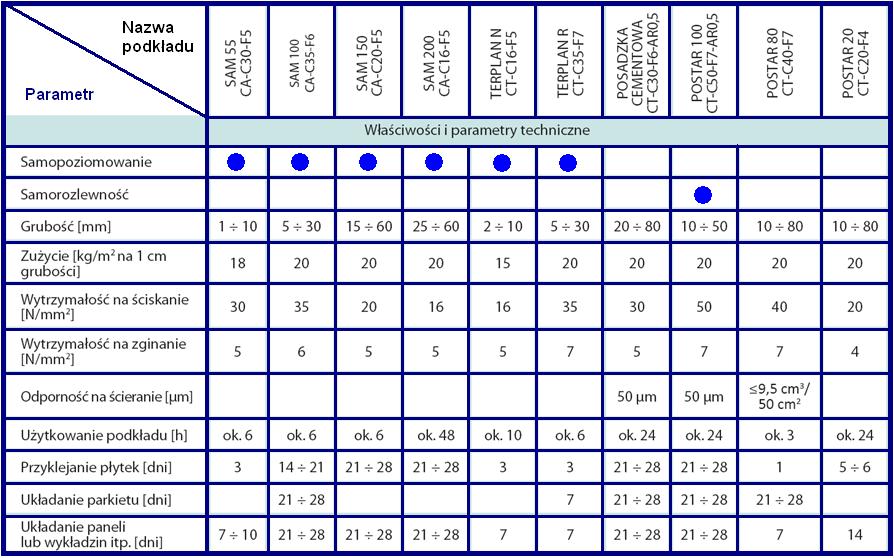

6 Podkłady podłogowe oferta ATLAS POSTAR 40 CT-C30-F6-A22 POSTAR 0 CT-C50-F7-A15 A22 A15 Podłoża ścienne - rodzaje Tynki Podłożem pod okładzinę z płytek na kleju mogą być tynki cementowe, cementowowapienne lub gipsowe o dostatecznej wytrzymałości. Mury surowe Podłożem mogą być również surowe ściany betonowe, żelbetowe, monolityczne i z elementów prefabrykowanych lub murowane o dostatecznej sztywności, wytrzymałości i równości. 6

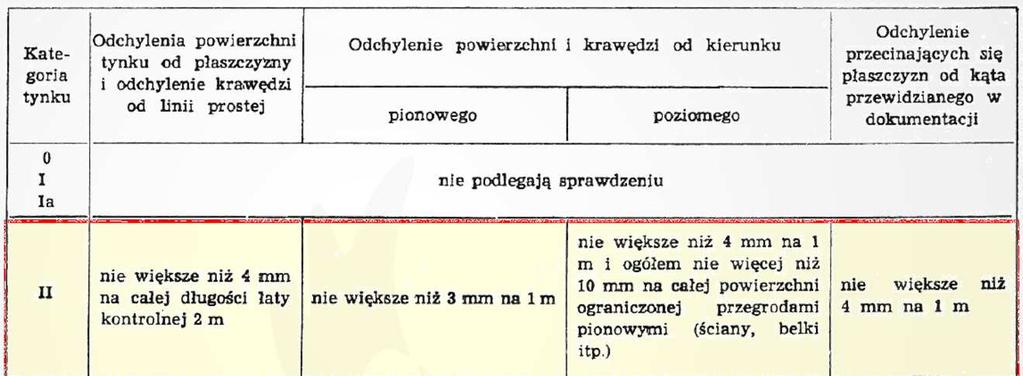

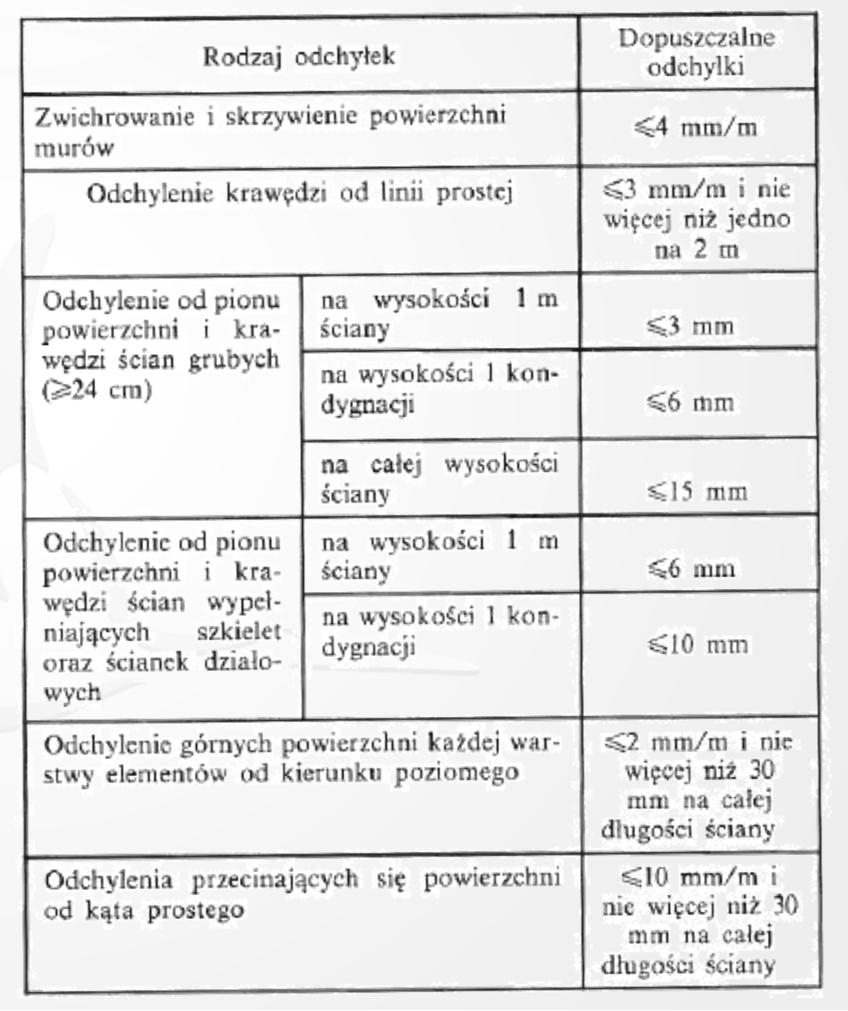

7 Podłoża ścienne przykładowe wymagania dla murów Źródło: PN-68/B-024 Mur z drobnowymiarowych elementów z autoklawizowanych betonów komórkowych Tynki zwykłe Podłoża ścienne wymagania dla tynków Źródło: PN-70/B-0 7

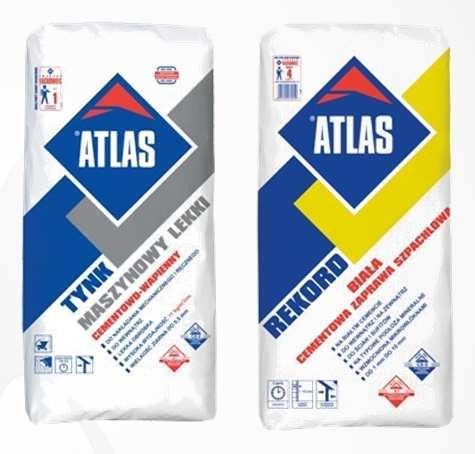

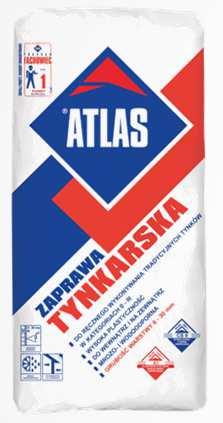

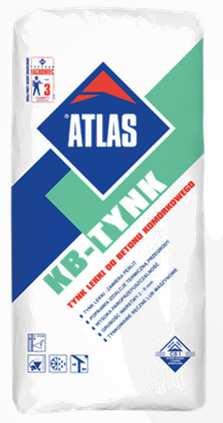

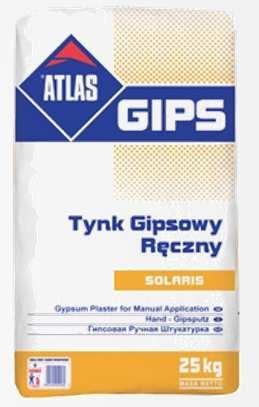

8 Podłoża ścienne / tynki oferta ATLAS Warunki rozpoczęcia robót okładzinowych Przed przystąpieniem do robót okładzinowych powinny być zakończone: a) roboty instalacyjne (wodociągowe, kanalizacyjne, centralnego ogrzewania, gazowe, elektryczne itd.) wraz ze sprawdzeniem instalacji (np. próba na ciśnienie), przed montażem osprzętu (biały montaż) i armatury oświetleniowej, lecz z pozostawieniem końcówek przewodów umożliwiających obrobienie gniazd i połączeń z okładziną. b) roboty budowlane wykończeniowe (bez robót malarskich), wraz z osadzeniem ościeżnic (bez opasek), ustawieniem stałych elementów wyposażenia (np. pieców, kominków, trzonów kuchennych na paliwo stałe itd.), lub dla przestawnych z obrobieniem podłączeń (np. drzwiczki rewizyjne). 8

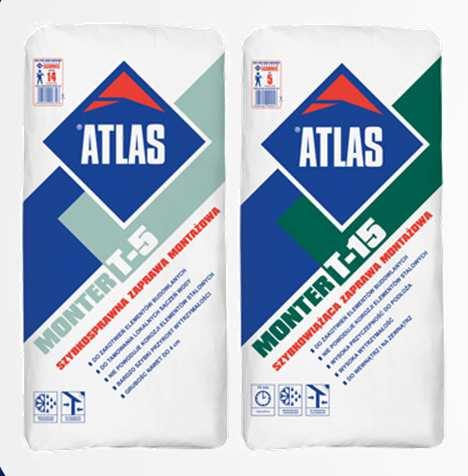

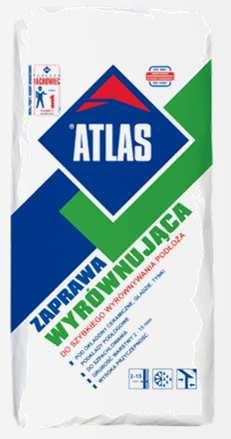

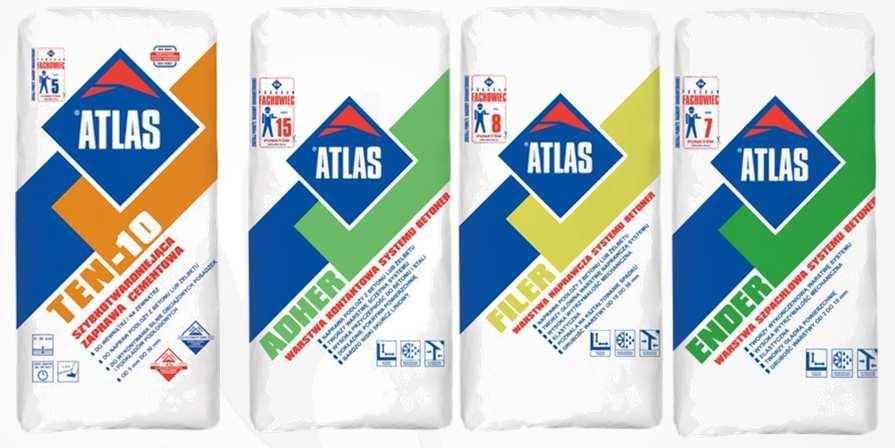

9 Warunki rozpoczęcia robót okładzinowych Cechy prawidłowo przygotowanego podłoża: czyste wyrównana chłonność stabilne równe Naprawa podłoży / zaprawy cementowe oferta ATLAS kotwienie naprawa wyrównanie 9

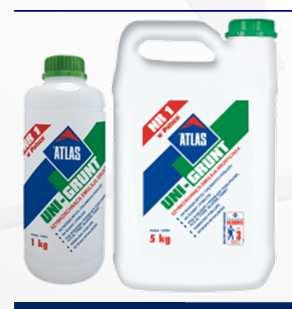

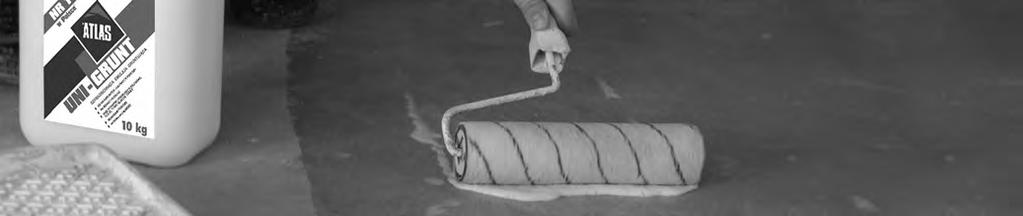

10 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 GRUNTOWANIE 1. Potrzeba gruntowania 2. Jak działają preparaty gruntujące 3. Oferta materiałowa ATLAS Gruntowanie podłoży technologia Przykładowe rodzaje podłoży pod płytki chłonne gipsowe, wapienne, cementowo-wapienne, słabe cementowe niechłonne beton wylewany w szalunku systemowym betonowe elementy prefabrykowane - ATLAS UNI-GRUNT - ATLAS UNI-GRUNT PLUS - ATLAS CERPLAST - ATLAS GRUNTO-PLAST wyrównanie chłonności + głęboka penetracja zwiększenie przyczepności wyrównanie chłonności

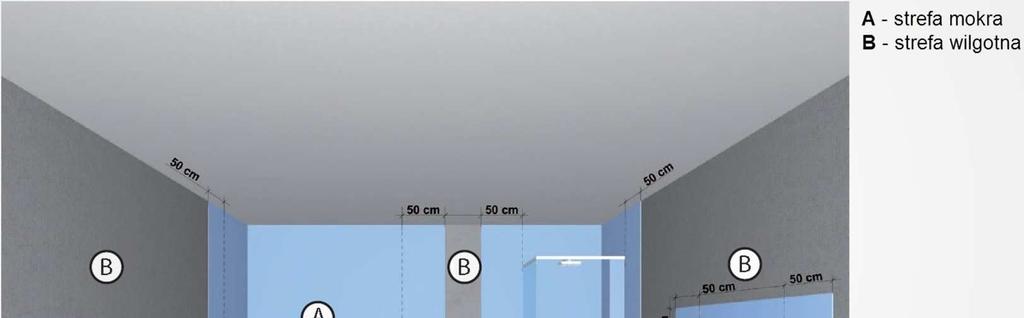

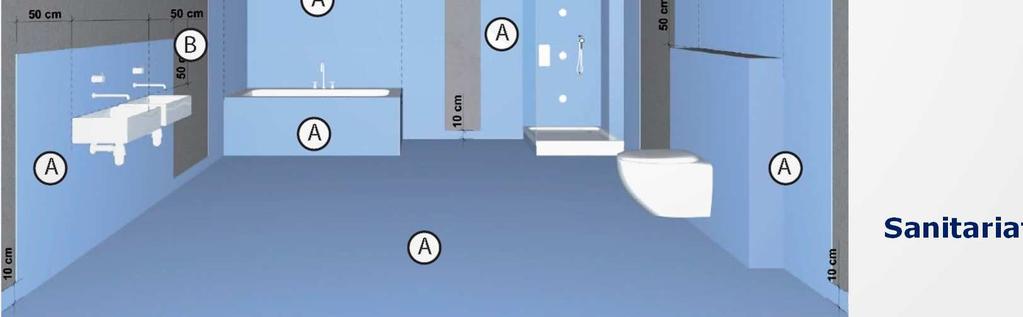

11 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 HYDROIZOLACJE 1. Identyfikacja stref mokrych i wilgotnych 2. Co i przed czym chroni hydroizolacja 3. Etapy robót 4. Oferta materiałowa ATLAS Hydroizolacje strefy uszczelnień Sanitariaty 11

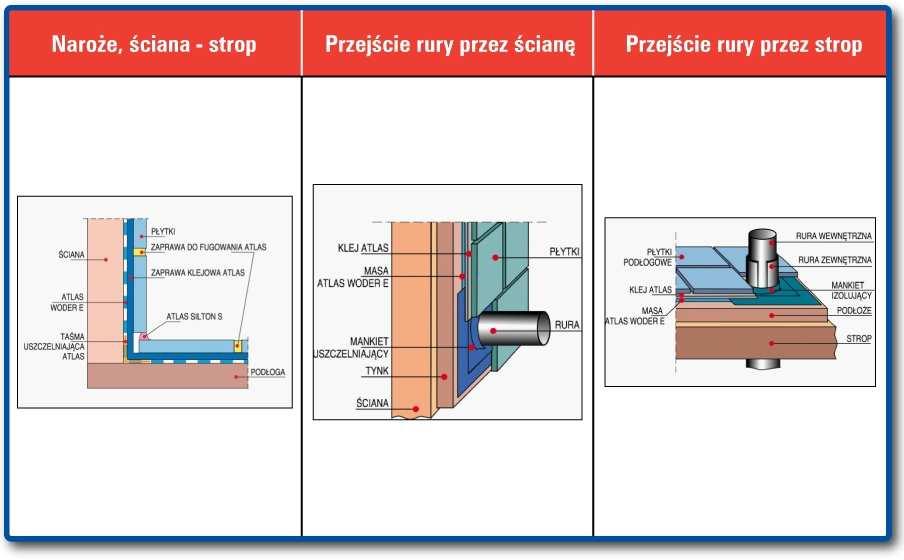

12 Hydroizolacje strefy uszczelnień Balkony i tarasy Hydroizolacje detale uszczelnień 12

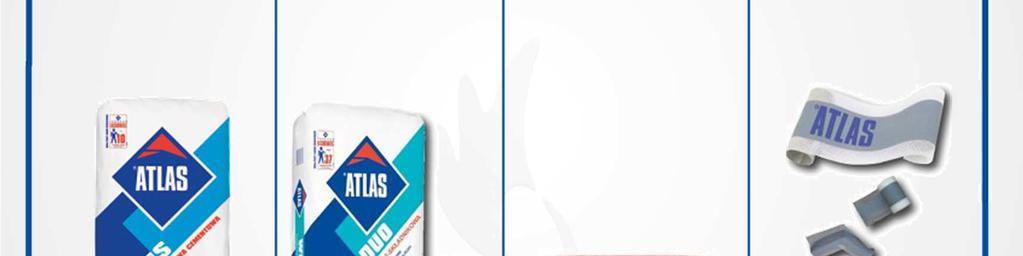

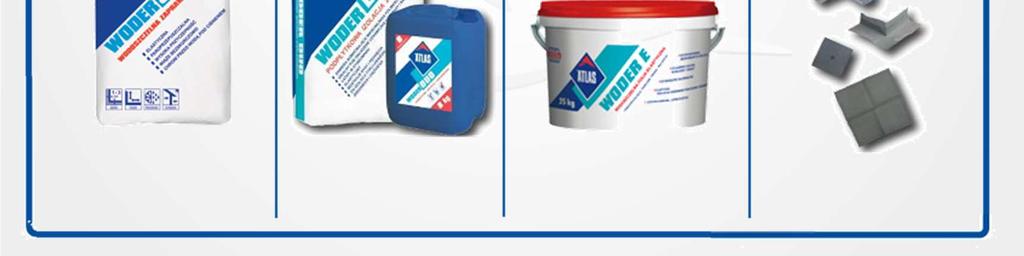

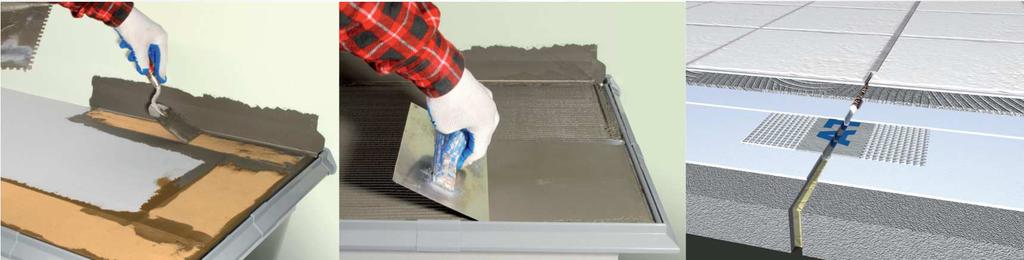

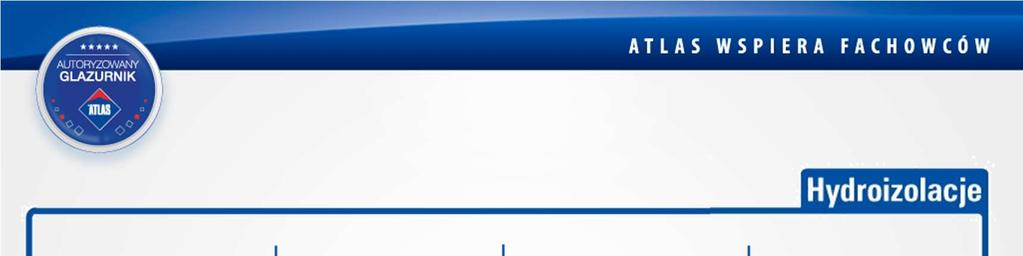

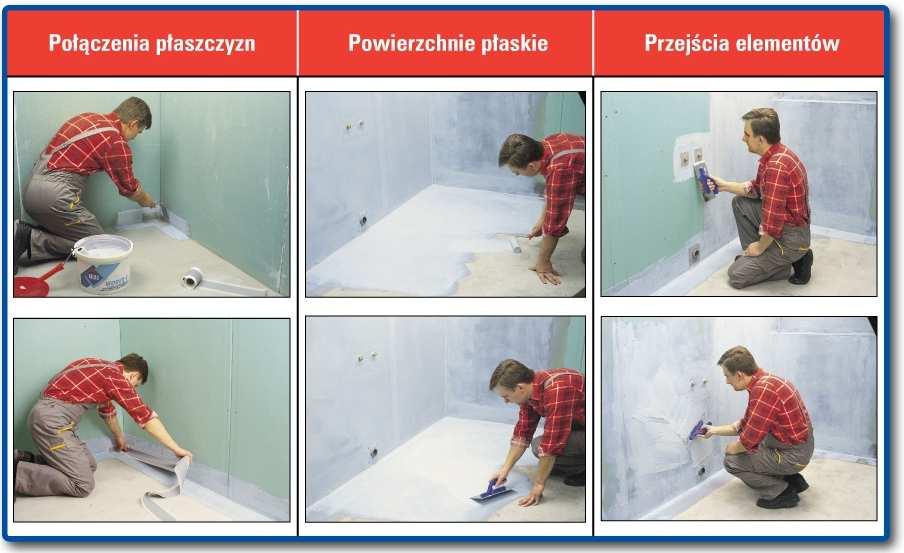

13 Hydroizolacje główne etapy prac Hydroizolacje oferta ATLAS 13

14 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 PRZYKLEJANIE PŁYTEK 1. Normowa klasyfikacja klejów do płytek 2. Dobór kleju do prac glazurniczych 3. Właściwości i znaczenie składników klejów 4. Parametry robocze klejów 5. Oferta materiałowa ATLAS KLEJE DO PŁYTEK Rodzaje klejów do płytek klasyfikacja normowa Plan 14

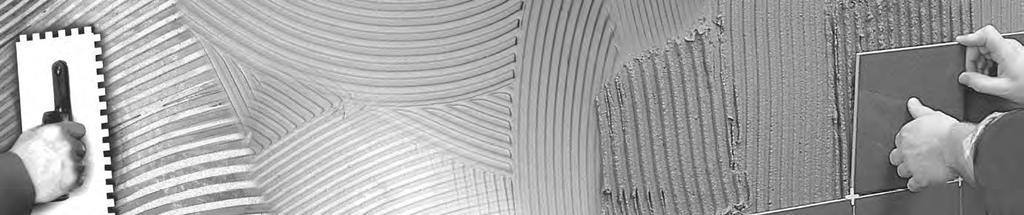

15 KLEJE DO PŁYTEK Przyklejanie płytek technologia Prawidłowe nakładanie zapraw klejowych: dobór pacy rodzaj i wielkość płytki faktura spodnia płytki rodzaj podłoża spływ / rozpływ KLEJE DO PŁYTEK Przyklejanie płytek technologia Prawidłowe nakładanie zapraw klejowych: wtórne mieszanie nakładanie pacą gładką formowanie pacą z zębem ząb pacy pionowo dozwolona grubość warstwy kleju dorabianie kleju 15

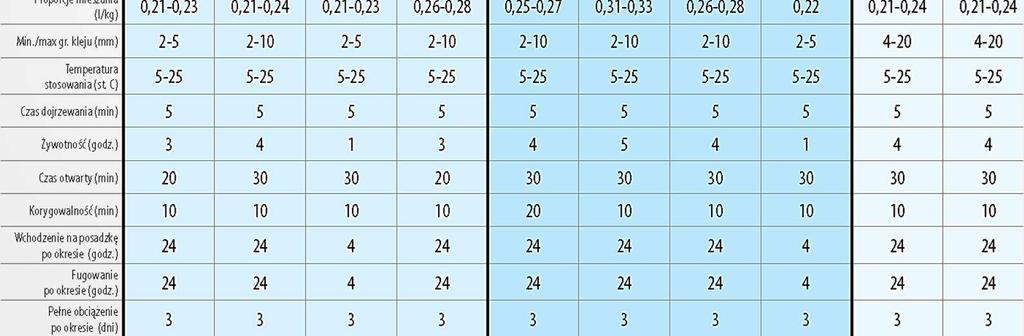

16 KLEJE DO PŁYTEK Właściwości klejów do płytek składniki i ich znaczenie KLEJE DO PŁYTEK Właściwości klejów do płytek czas gotowości do pracy Gotowość zaprawy do pracy 1 godz. 3 godz. 4 godz. 5 h F 16

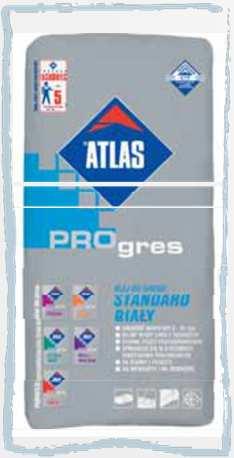

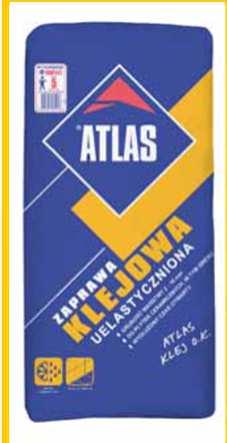

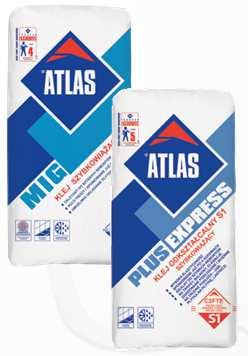

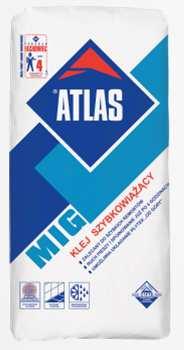

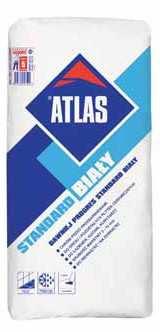

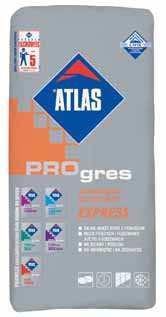

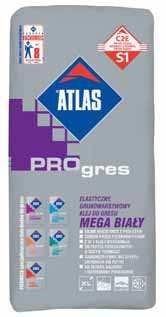

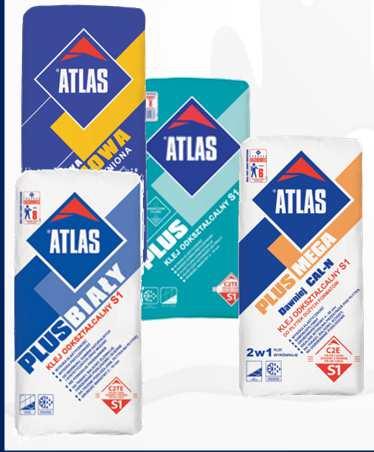

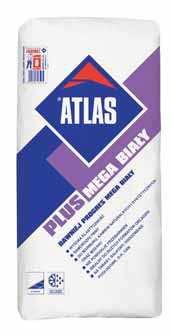

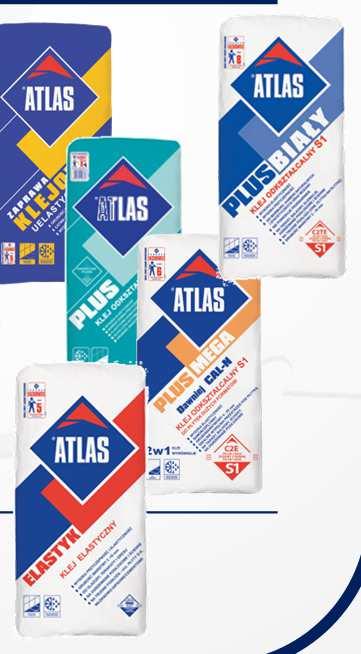

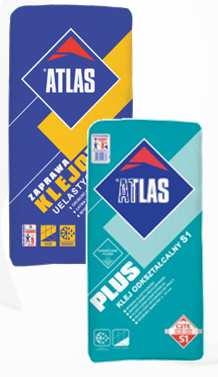

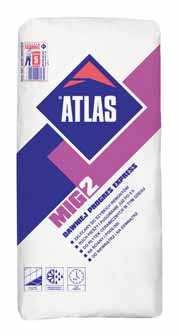

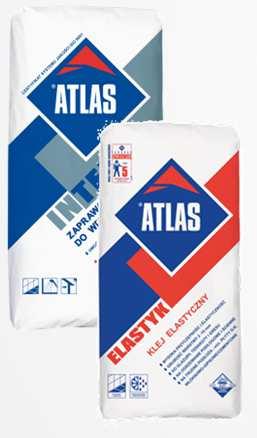

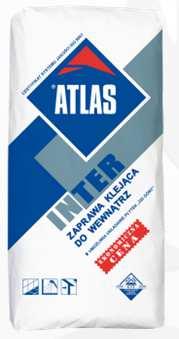

17 KLEJE DO PŁYTEK Właściwości klejów do płytek czas otwarty Czas otwarty 20 min. 30 min. E ATLAS Waldemar Bogusz KLEJE DO PŁYTEK oferta ATLAS ZMIANY!!! BYŁO ZASTĘPUJE JEST 17

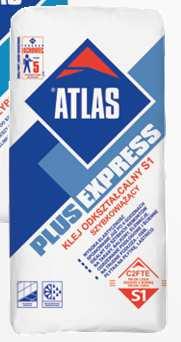

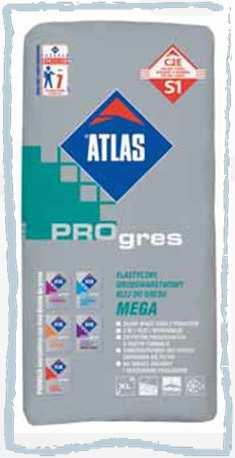

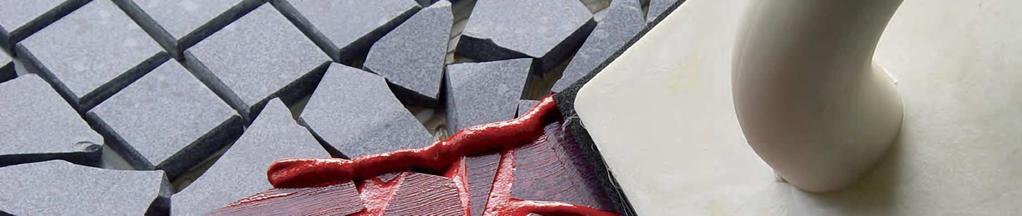

18 KLEJE DO PŁYTEK Rodzaje klejów do płytek oferta ATLAS SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 SPOINOWANIE PŁYTEK 1. Funkcje i zadania spoin 2. Normowa klasyfikacja zapraw do spoinowania 3. Kształt i szerokość spoin 4. Technologia spoinowania płytek 5. Oferta materiałowa ATLAS 18

19 ZAPRAWY DO SPOINOWANIA PŁYTEK Funkcje i zadania spoin Spoina czyli wypełnienie przestrzeni pomiędzy krawędziami płytek ceramicznych, montowanych na ścianach i podłogach, w istotnym stopniu decyduje o ostatecznym efekcie wizualnym okładziny. Obok funkcji estetycznej, czy nawet dekoracyjnej powinna ona pełnić przede wszystkim funkcję techniczną. Podstawowymi zadaniami spoiny są: fizyczne uszczelnienie przestrzeni międzypłytkowych kompensowanie skutków naprężeń powstających w wyniku zmian warunków termicznych otoczenia korygowanie niewielkich różnic wymiarowych płytek. ZAPRAWY DO SPOINOWANIA PŁYTEK Rodzaje zapraw klasyfikacja normowa wg PN-EN

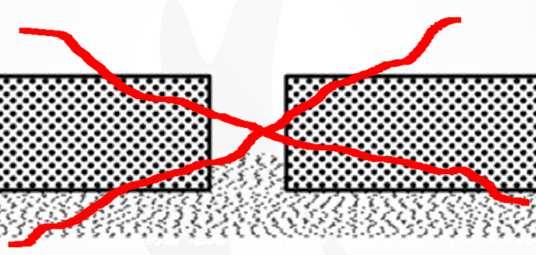

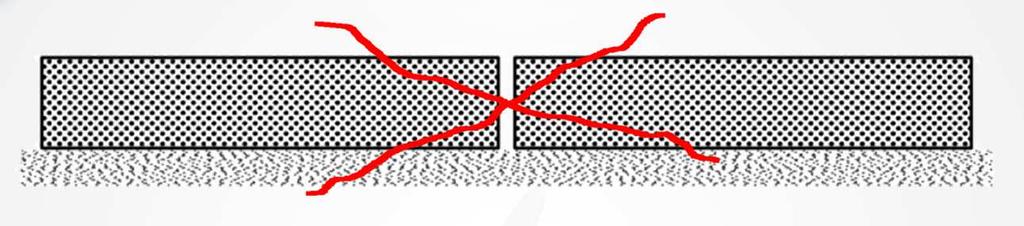

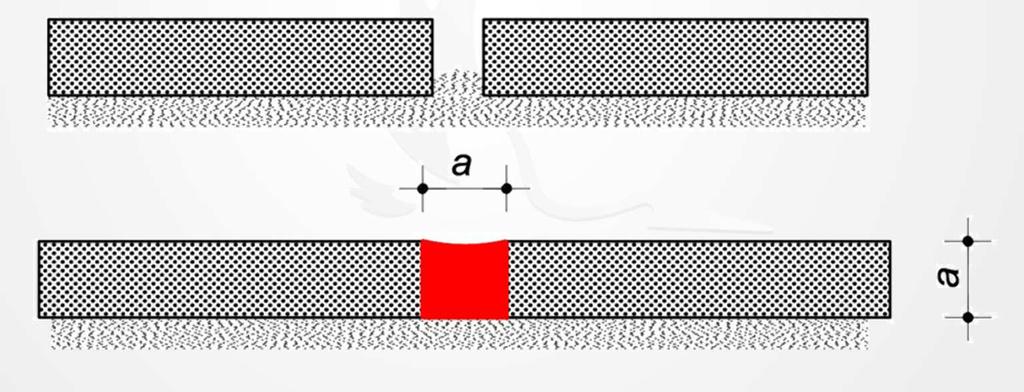

20 ZAPRAWY DO SPOINOWANIA PŁYTEK Spoinowanie płytek szerokość spoiny Źródło: Instrukcja ITB 397/ >5 > <0 0 wymiary w [mm] ZAPRAWY DO SPOINOWANIA PŁYTEK Spoinowanie płytek kształt spoiny ŹLE ŹLE BARDZO DOBRZE 20

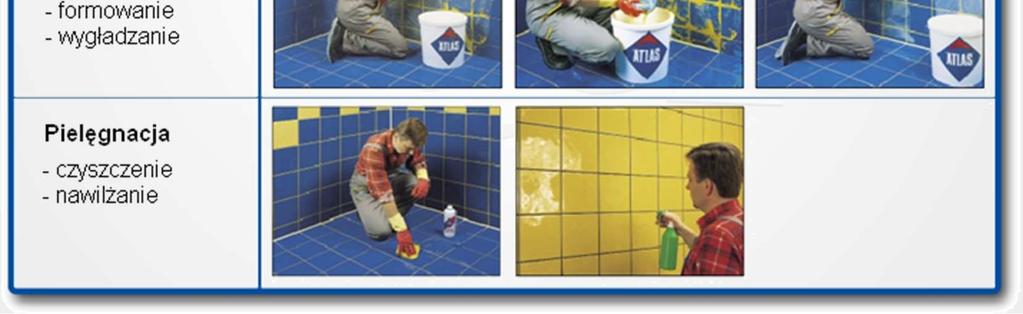

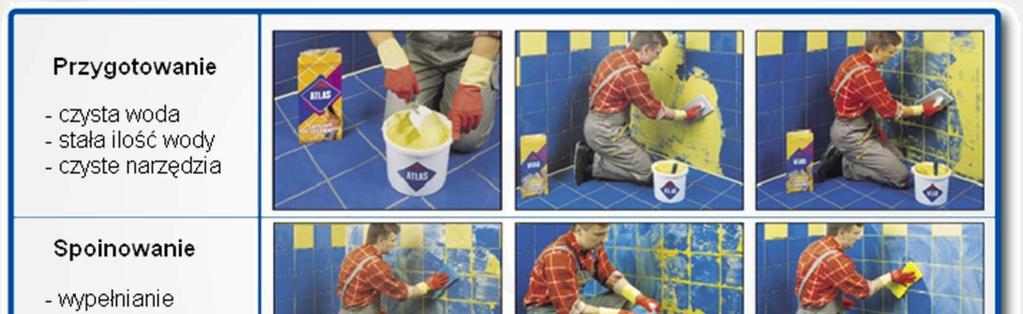

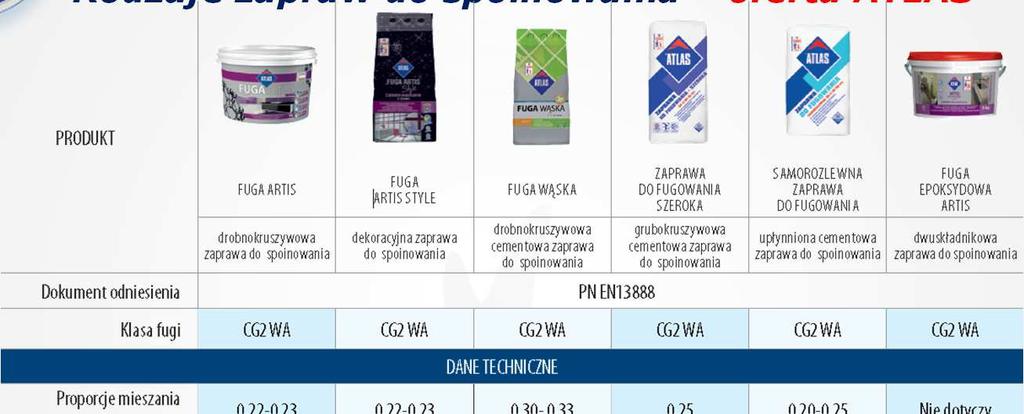

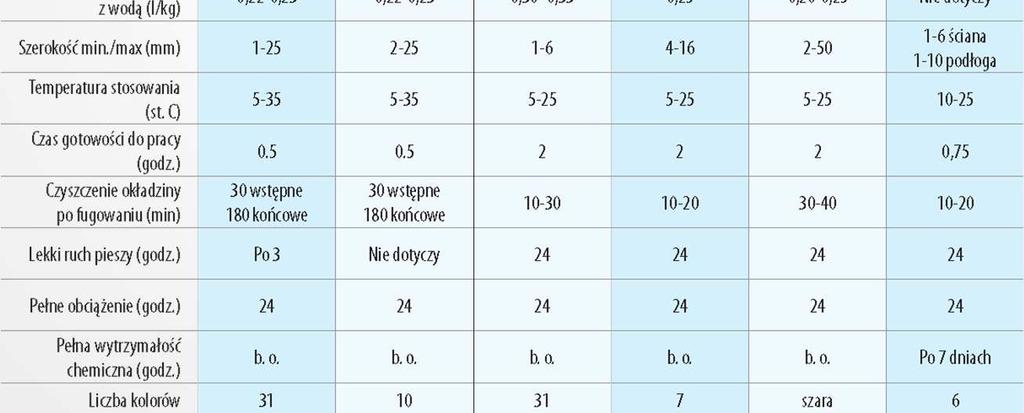

21 ZAPRAWY DO SPOINOWANIA PŁYTEK Spoinowanie płytek technologia ZAPRAWY DO SPOINOWANIA PŁYTEK Rodzaje zapraw do spoinowania oferta ATLAS 21

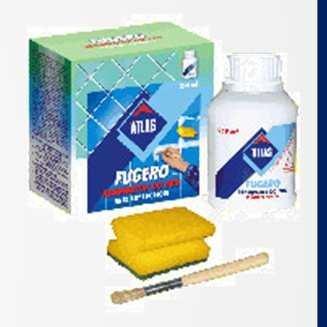

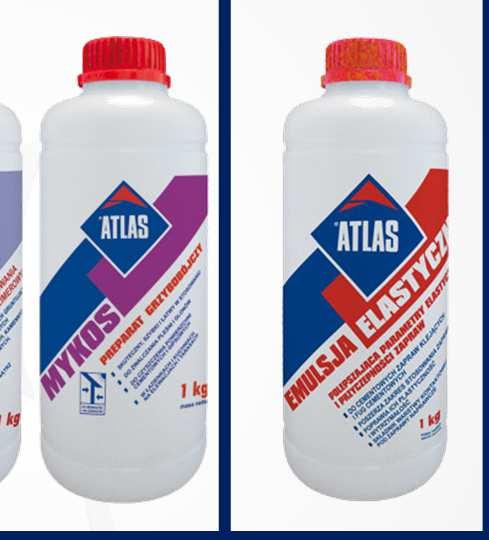

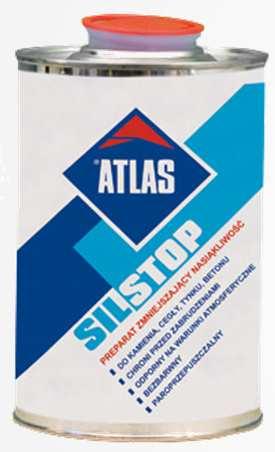

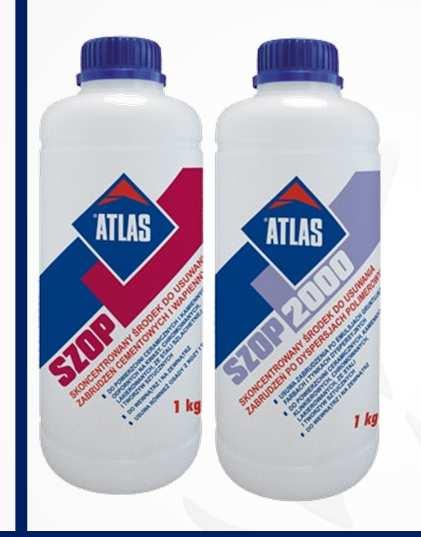

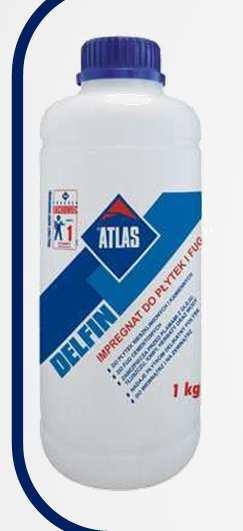

22 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 Impregnowanie i czyszczenie 1. Kiedy i co impregnować 2. Co i czym czyścić 3. Oferta materiałowa ATLAS impregnowanie IMPREGNATY i ŚRODKI CZYSZCZĄCE Rodzaje oferta ATLAS czyszczenie modyfikacja renowacja 22

23 OKŁADZINA Z PŁYTEK CERAMICZNYCH Sprawdzenie poprawności wykonania Źródło: Instrukcja ITB 397/ Zgodność z dokumentacją projektową 2. Stan podłoży (protokoły odbioru robót zakrytych) 3. Jakość materiałów (zgodność z deklaracjami dostawców) 4. Prawidłowość wykonania okładziny - przyczepność do podkładu (brak głuchych odgłosów przy lekkim opukiwaniu) - odchylenia powierzchni od płaszczyzny (brak odchyleń >3 mm przy łacie 2 m) - przebieg i wypełnienie spoin (szerokość z dokładnością do 1 mm oraz brak ubytków, przebarwień i spękań) - grubość kleju pod płytką (dopuszczalna min/max przez producenta na podstawie zużycia) SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz 2013 Projektowanie warstw - przykłady 1. Taras na gruncie 2. Płyta balkonowa ocieplana 3. Płyta balkonowa nieocieplana 4. Taras nad pomieszczeniem ogrzewanym 5. Najczęściej popełniane błędy panel dyskusyjny 23

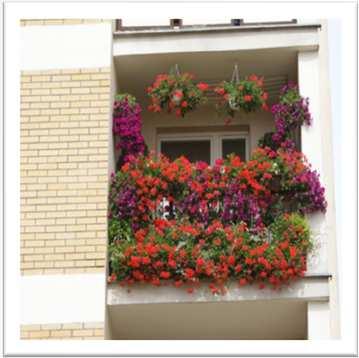

24 loggia taras nad gruntem balkon taras nad pokojem loggia balkon loggia balkon taras nad garażem taras na gruncie BALKON, LOGGIA, czy TARAS?.?.? ATLAS Waldemar Bogusz Źródło foto: www. bizeo.pl; PRZYKŁADOWE ROZWIĄZANIA Taras na gruncie powierzchniowe odprowadzenie wody 24

25 PRZYKŁADOWE ROZWIĄZANIA Balkon płyta wymagająca ocieplenia PRZYKŁADOWE ROZWIĄZANIA Balkon płyta nie wymagająca ocieplenia 25

26 PRZYKŁADOWE ROZWIĄZANIA Taras nad pomieszczeniem ogrzewanym powierzchniowe odprowadzenie wody TARAS NAD POMIESZCZENIEM loggia taras nad gruntem balkon taras nad pokojem loggia balkon loggia balkon taras nad garażem taras na gruncie ATLAS Waldemar Bogusz Źródło foto: www. bizeo.pl;

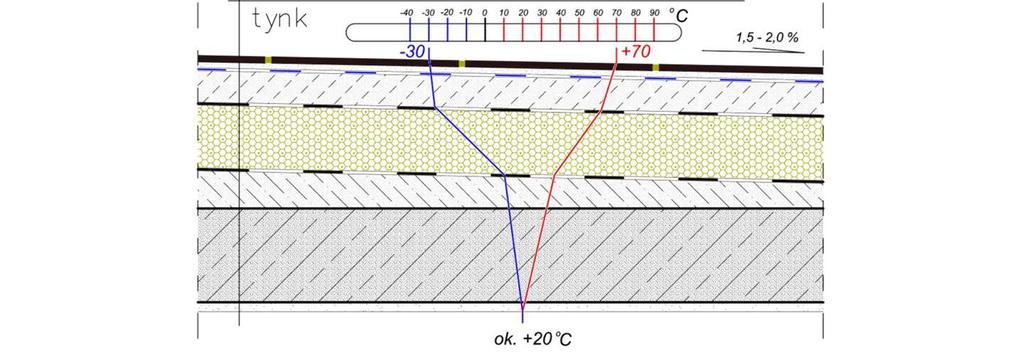

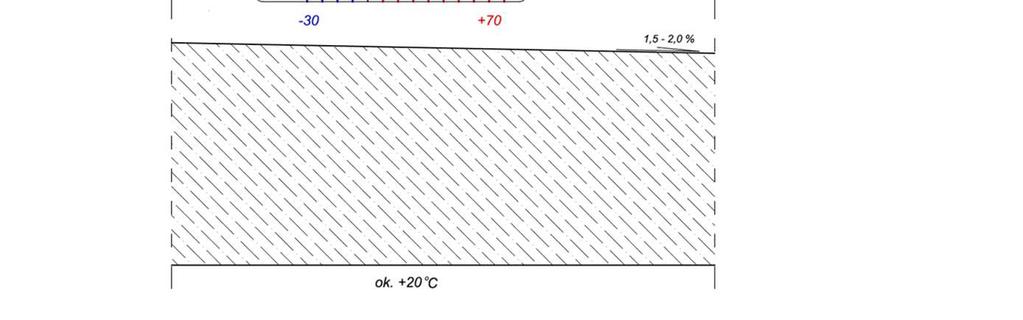

27 KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM TARAS WARSTWY FUNKCJE MATERIAŁY ATLAS Dział KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM TARAS NA STROPIE Układ z powierzchniowym odprowadzeniem wody nad pomieszczeniem ogrzewanym WYMAGANIA nośność stropu termoizolacyjność izolacyjność p.wodna paroizolacyjność trwałość posadzki Zewnątrz Wewnątrz STROP Przegroda Pozioma WARUNKI OTOCZENIA zewnątrz tz= <-30, +70> deszcz śnieg lód słońce szok termiczny intensywne użytkowanie wewnątrz t w = 20 o C para wodna φ= 55% użytkowanie ATLAS Waldemar Bogusz 27

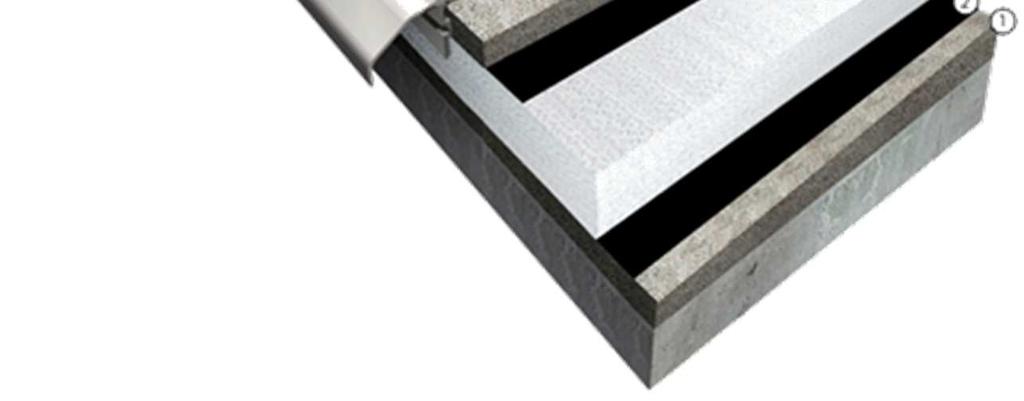

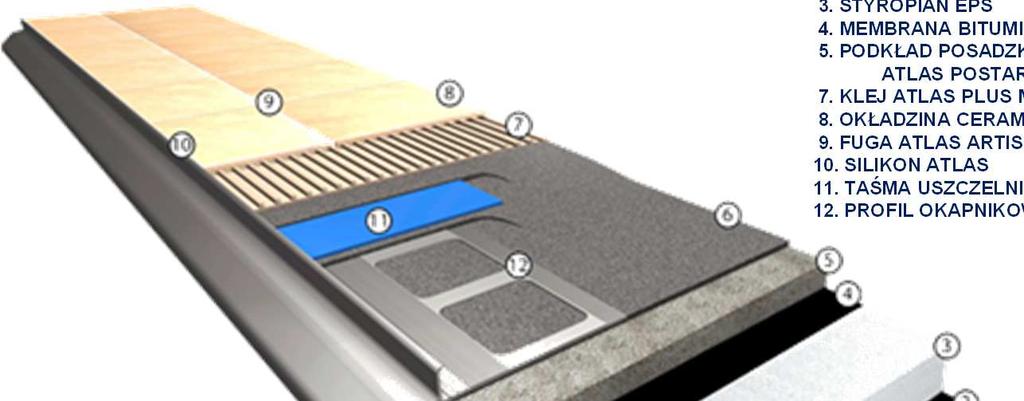

28 KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM Plan PODŁOGA TARASU Układ warstw z powierzchniowym odprowadzeniem wody SPEŁNIONE WYMAGANIA nośność stropu termoizolacyjność izolacyjność p.wodna paroizolacyjność trwałość posadzki O.K. ATLAS Waldemar Bogusz KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM 1. PODKŁAD PROFILUJĄCY SPADEK ATLAS POSTAR 20, POSTAR 40, POSTAR MEMBRANA BITUMICZNA ATLAS SMB NA GRUNCIE Z BITUMU UNIWERSALNEGO ATLAS 3. STYROPIAN EPS 4. MEMBRANA BITUMICZNA ATLAS SMB 5. PODKŁAD POSADZKOWY DOCISKAJĄCY ATLAS POSTAR 20, POSTAR 40, POSTAR KLEJ ATLAS PLUS MEGA, PLUS MEGA BIAŁY 8. OKŁADZINA CERAMICZNA 9. FUGA ATLAS ARTIS. SILIKON ATLAS 11. TAŚMA USZCZELNIAJĄCA ATLAS 12. PROFIL OKAPNIKOWY ATLAS 150 ATLAS Waldemar Bogusz 28

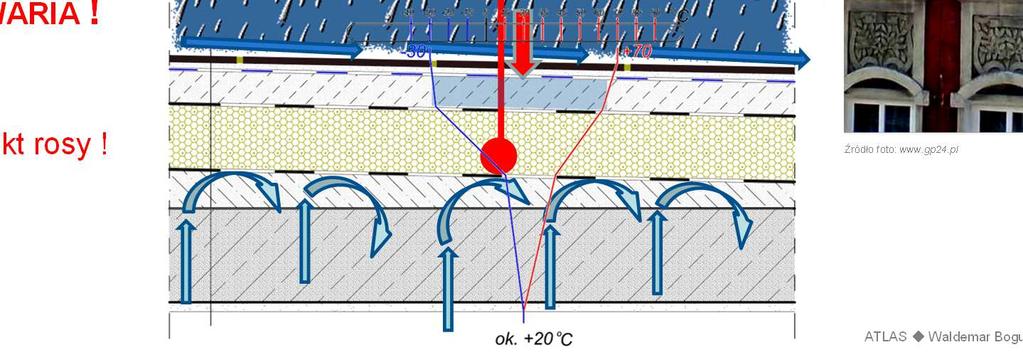

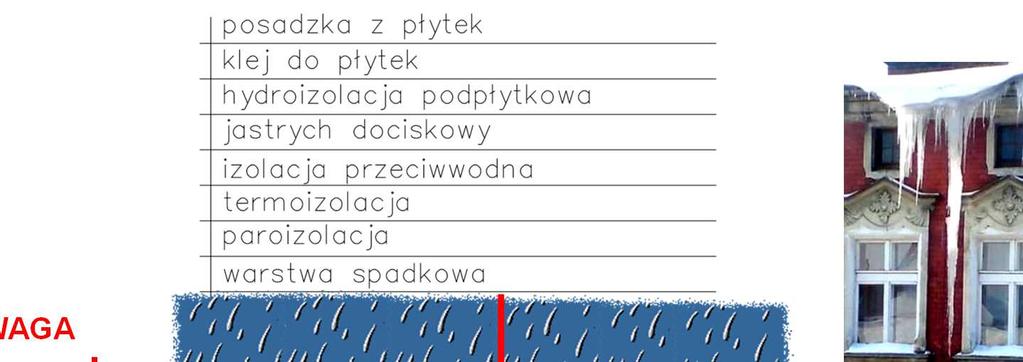

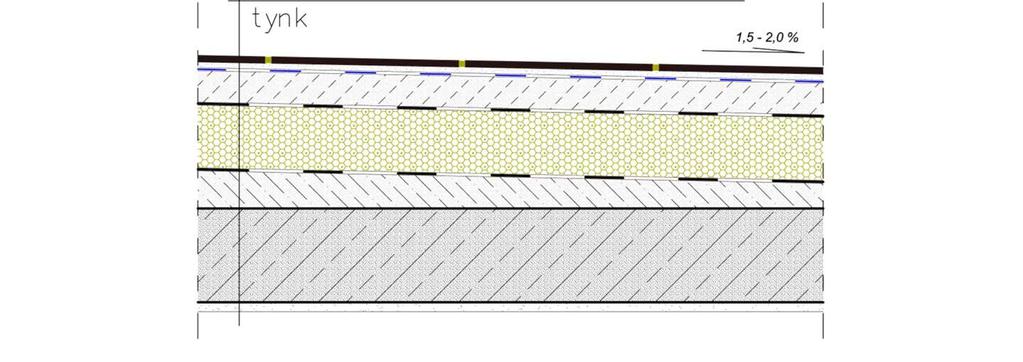

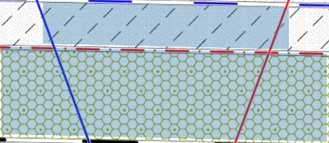

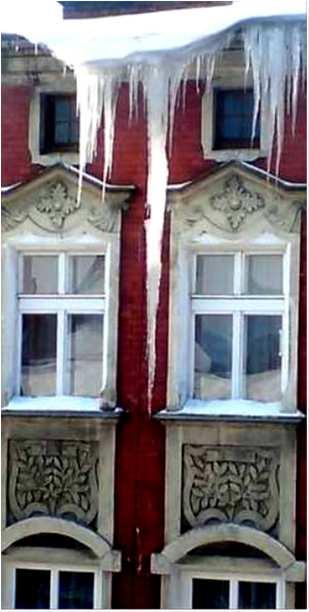

29 Plan KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM PODŁOGA TARASU WARIANT A Układ warstw z powierzchniowym odprowadzeniem wody UWAGA AWARIA! punkt rosy! Źródło foto: ATLAS Waldemar Bogusz Plan KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM PODŁOGA TARASU WARIANT B Układ warstw z powierzchniowym odprowadzeniem wody WYŁĄCZNIE NIENASIĄKLIWY XPS UWAGA AWARIA! Źródło foto: punkt rosy! ATLAS Waldemar Bogusz 29

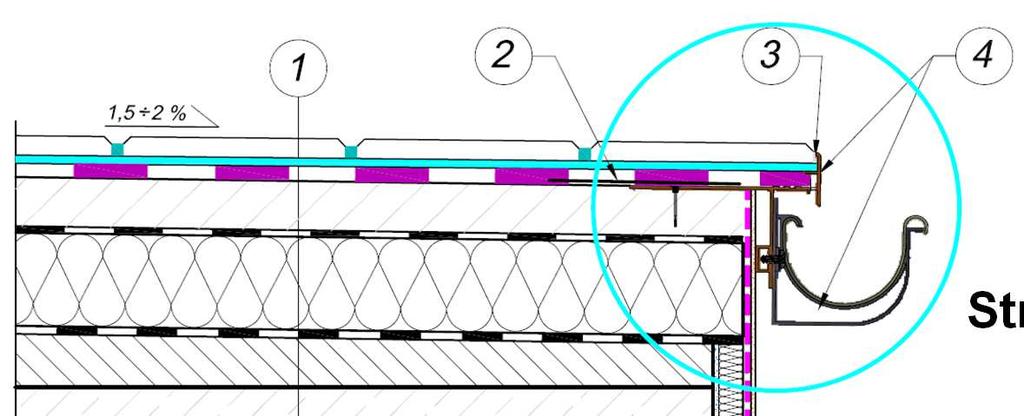

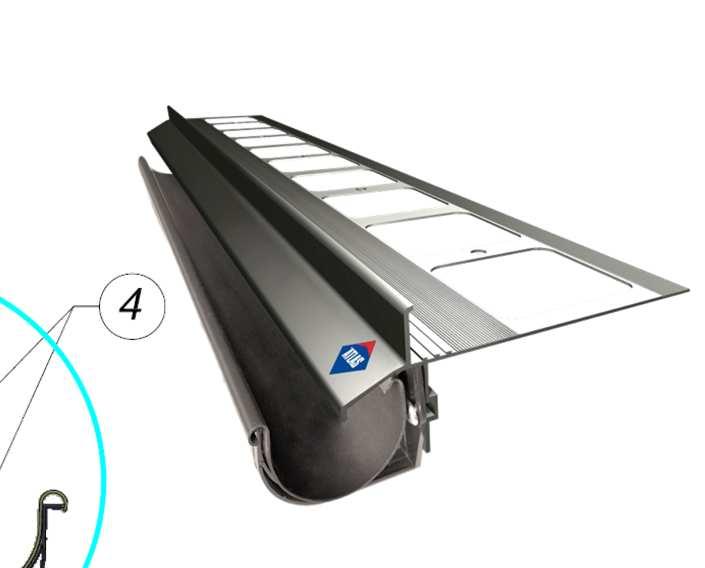

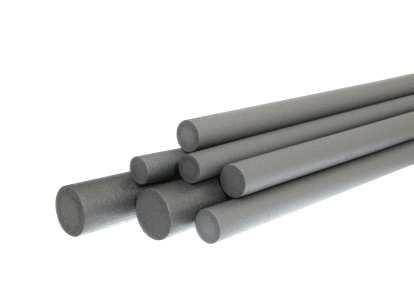

30 OPRACOWAŁ: Waldemar Bogusz 2011/08 KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM PODŁOGA TARASU Detale Materiały: 8 SZNUR DYLATACYJNY ATLAS Połączenie podłogi tarasu z ociepleniem ściany OPRACOWAŁ: Waldemar Bogusz 2011/08 KONSTRUKCJA TARASU NAD POMIESZCZENIEM OGRZEWANYM PODŁOGA TARASU Detale Strefa okapu 150 ATLAS Waldemar Bogusz 30

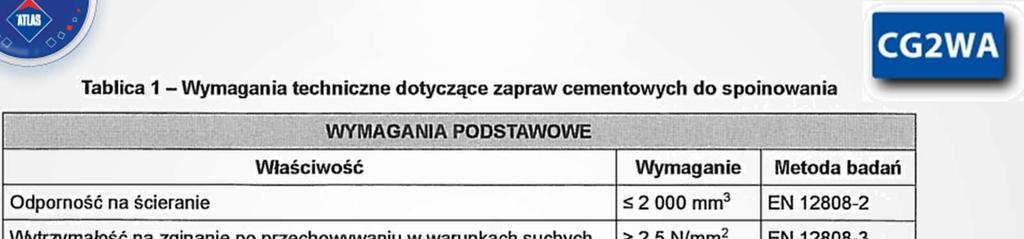

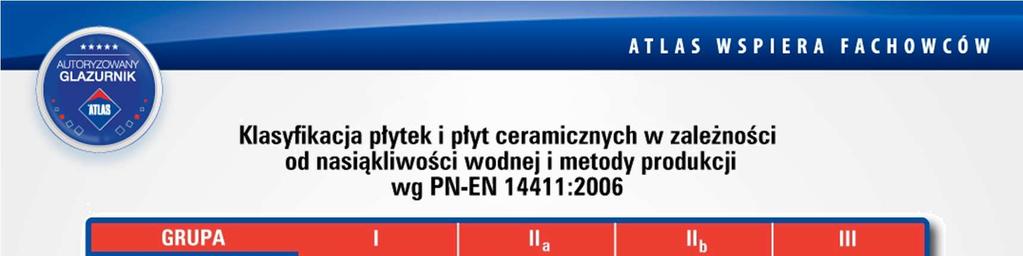

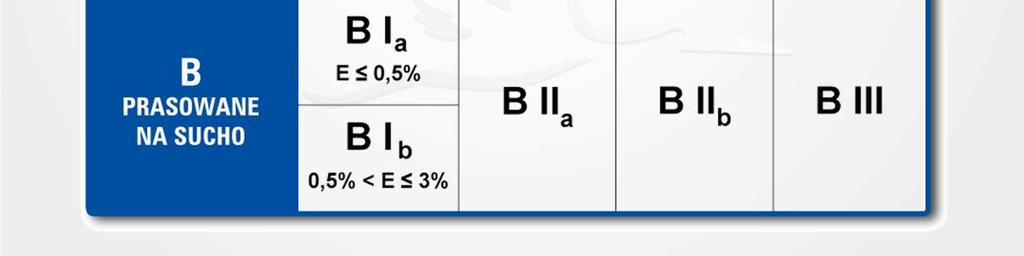

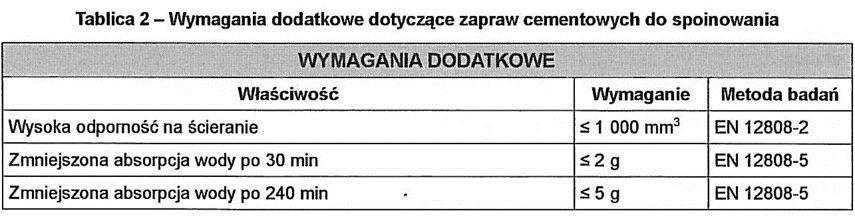

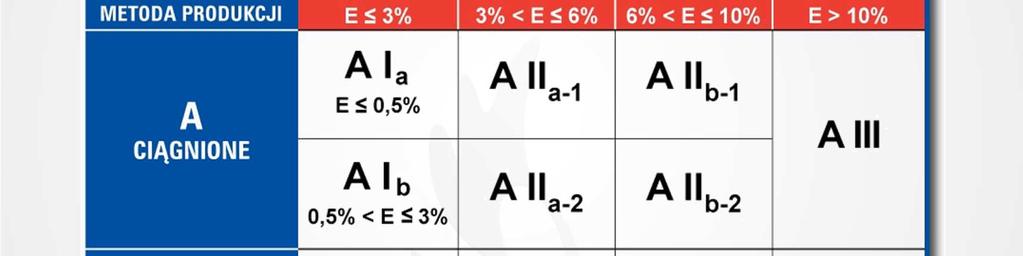

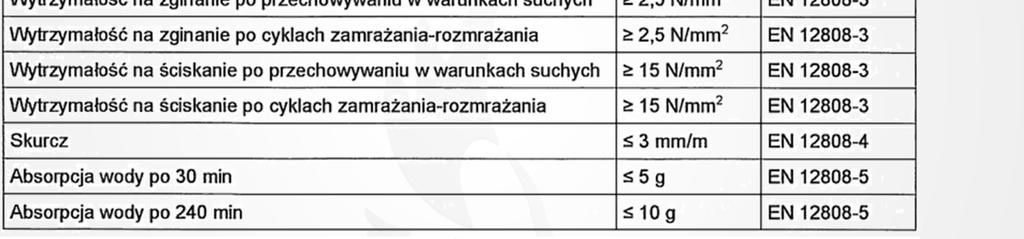

31 TABELE 31

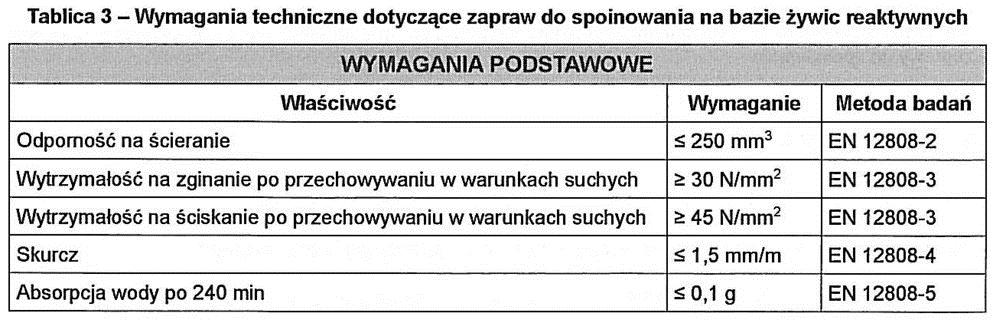

32 32

33 SZKOLENIE AUTORYZACYJNE - WYKŁAD Zgierz września 2013 OPRACOWAŁ: Waldemar Bogusz Dział Szkoleń ATLAS Sp z o.o. ul. Kilińskiego Łódź tel: 042 / wbogusz@atlas.com.pl 33
