2 ESL - Nowy wymiar komunikacji cenowej Wstęp Prezentujemy Państwu Electronic Shelf Labels (ESL), cyfrowe wyświetlacze do komunikacji cenowej, jak i produktowej w miejscu sprzedaży (POS). Rozwiązanie tronitag ESL w prosty i dostępny sposób łączy system gospodarki magazynowej z miejscem sprzedaży. Udostępniamy Państwu nieograniczone możliwości w zakresie szybkiego dostępu do informacji o cenach i wyrobach. Co jednak ważniejsze, przede wszystkim możliwość błyskawicznej zmiany tych informacji. ESL-Serwer- Oprogramowanie Serwer Optimus LTE MP ESL - Oprogramowanie Klienta (nadawcy) Korzyści... 3 Indeks Zagadnienia technicze...4 Legenda...5 Seria BL Seria IL Produkty mocujące Rozwiązania uzupełniające Podsumowanie Kontakt... 42

3 Korzyści Odkryj siłę możliwości Korzyści płynące z zastosowania elektronicznych wyświetlaczy ESL w stosunku do tradycyjnych nośników papierowych są ogromne, najważniejsze prezentujemy poniżej: Trwała prezentacja informacji cenowo - produktowych Bezpieczeństwo transmisji danych Zmiana informacji w czasie rzeczywistym Centralnie zarządzana oraz monitorowana informacja cenowo produktowa Stała kontrola aktualnych stanów towarowych Przyszłościowy kierunek zarządzania informacją Szeroki wachlarz dodatków montażowych Wysoka efektywność energetyczna Łatwa oraz natychmiastowa aktualizacja danych oparta jest na bezprzewodowej transmisji danych. Dzięki zastosowaniu systemu etykiet elektronicznych rezygnujecie Państwo ze żmudnej oraz obarczonej błędami pracy ręcznego nanoszenia etykiet cenowych. Zmiana cen, informacji o akcjach promocyjnych, wyprzedażach następuje poprzez jedno kliknięcie i pojawia się równocześnie na wszystkich wytypowanych nośnikach ESL. Dodatkowo nasze etykiety, poprzez zastosowanie e-papieru umożliwiają wyświetlanie ilustracji graficznych, w ten sposób efektywnie wspierając działania sprzedażowe. Zakodowany sygnał radiowy pomiędzy Gateway (transmiter) a elektroniczną etykietą uniemożliwia ingerencję osób niepowołanych. Cechą charakterystyczną naszego systemu jest również bardzo niskie zużycie energii elektrycznej. Wszystkie informacje o produktach mogą Państwo za pomocą technologii ESL nadzorować centralnie. System stanowi idealne narzędzie do kontroli cen i przekazywania informacji klientom. Wysoka rozdzielczość wyświetlaczy umożliwia ilustrację kodów kreskowych, odczytywanych za pomocą skanerów. Tym samym ESL wspiera kontrolę stanów towarowych w danym obiekcie. Opcjonalne zastosowanie technologii NFC (Near Field Communication) daje klientom sklepu możliwość pozyskanie dodatkowych informacji o produktach, za pośrednictwem smartfonów z funkcją NFC. I co najważniejsze - technologia tronitag ESL umożliwia rozbudowanie systemu w przyszłości. TroniTAG stanowi kompleksowy system komunikowania w miejscu sprzedaży, bez żadnych ograniczeń. Nasz system możecie Państwo stosować w każdym miejscu i przy każdym produkcie. Bogata oferta elementów dodatkowych takich jak: profile, uchwyty, adaptery, stojaczki czy też szyny pozwoli nam dostosować ofertę do Państwa potrzeb i oczekiwań. 3

4 ESL - jak to działa? Zagadnienia techniczne Serwer Serwer łączy oprogramowanie ESL - Klienta z systemem kasowym, przekazując tym samym dane do Transmitera (gateway). ESL - Klient Dział IT może w ten sposób nadzorować oraz kontrolować system ESL (status wyświetlaczy, informacje o produktach, ilustracje, itp.). Transmiter (Gateway) Gateway nadaje informacje w kierunku wyświetlaczy, odczytując równolegle informacje o stanie akumulatorów, ewentualnych błędach oraz aktywności sieci. Tag - Elektroniczny wyświetlacz Ilustracja informacji cenowo - produktowych, komunikuje z transmiterem. Pełnią funkcję nośnika informacji (ceny, opisy, kody kreskowe, ilustracje). Produkty pomocnicze Szeroki wachlarz produktów pomocniczych w postaci szyn montażowych, uchwytów czy też adapterów pozwala na stosowanie systemu ESL praktycznie w każdym miejscu sprzedaży. ESL - Klient Serwer System kasowy Transmiter Pinapple g Elektroniczne wyświetlacze Pinapple g Profile montażowe Adaptery 4

5 Legenda Seria - BL BL15 (S. 8) 37 x x ,6 x 27,6 S/W S/W/R 188 dpi 2x AAAA 0 C - 45 C BL21 (S. 8) 70 x x ,5 x 23,8 S/W S/W/R 112 dpi 2x AAAA 0 C - 45 C BL29 (S. 10) 91,5 x 43,5 296 x ,9 x 29,1 S/W S/W/R 114 dpi 2x AAAA 0 C - 45 C BL42 (S. 10) 104 x 88,5 400 x ,4 x 63,6 S/W S/W/R 121 dpi 4x AAAA 0 C - 45 C BL74 (S. 12) 127 x x x 162 S/W S/W/R 96 dpi 8x AAAA 0 C - 45 C Seria - IL IL15 (S. 16) 43,5 x x ,6 x 27,6 S/W S/W/R 188 dpi ERS43 0 C - 45 C IL21 (S. 16) 70 x x ,5 x 23,8 S/W S/W/R 112 dpi ERS43 0 C - 45 C IL29 (S. 18) 91,5 x 43,5 296 x ,9 x 29,1 S/W S/W/R 114 dpi ERS50 0 C - 45 C IL42 (S. 18) 104 x 88,5 400 x ,4 x 63,6 S/W S/W/R 121 dpi ERS96 0 C - 45 C Wysokość całkowita (mm) Zasilanie Wymiary wyświetlacza (px/mm) Komunikacja NFC Kolorystyka (S/W/R = czarny, biały, czerwony) Rozdzielczość Ilustracja kodów kreskowych Zakres temperatur użytkowania 5

6 6

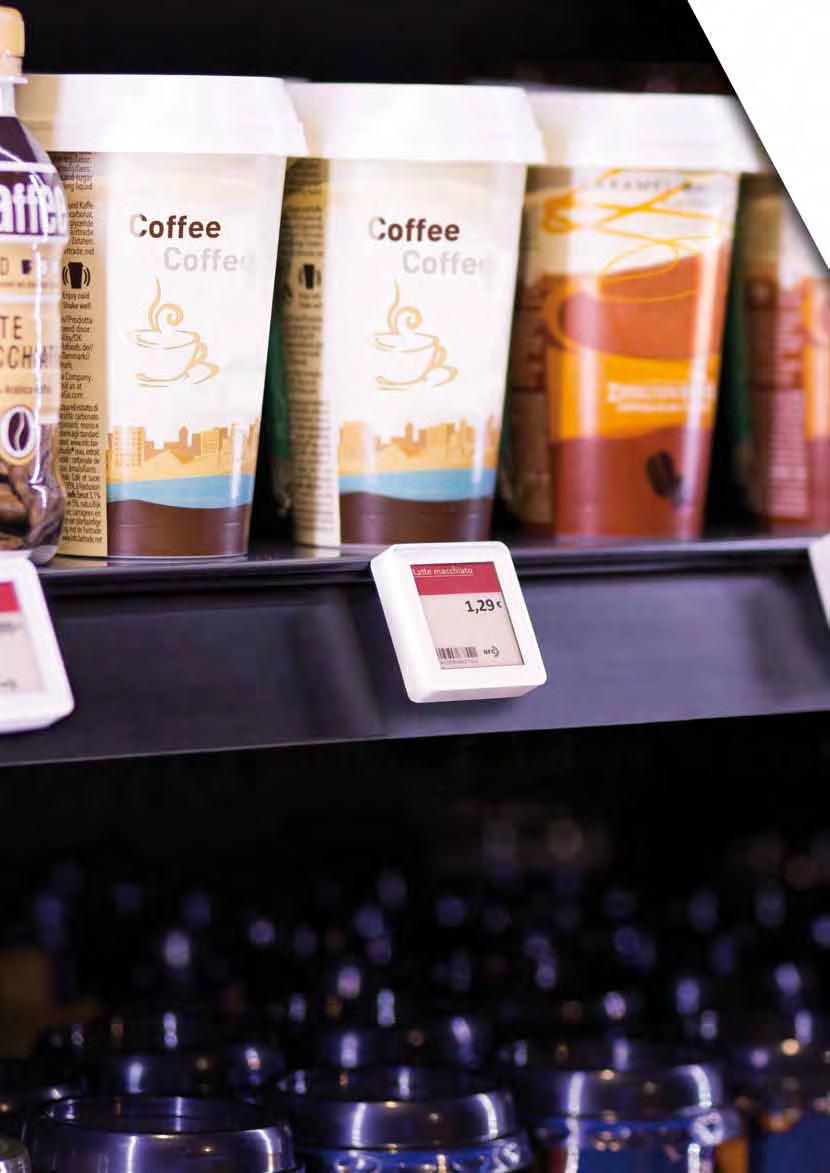

7 ESL zasilane bateriami Bądź elastycznym w kreowaniu przestrzeni sprzedażowej - nasze ESL zasilane bateriami możesz zastosować praktycznie w każdym miejscu przy każdym produkcie. Technologia e-papieru Indywidualny projekt etykiety Dwukierunkowa komunikacja bezprzewodowa Kodowana transmisja danych Zakres temperatury użytkowania 0 C do +45 C Doskonała jakość obrazu Kontrola stanu akumulatorów Szeroki wybór akcesoriów Możliwość produkcji etykiet do 10,2 7

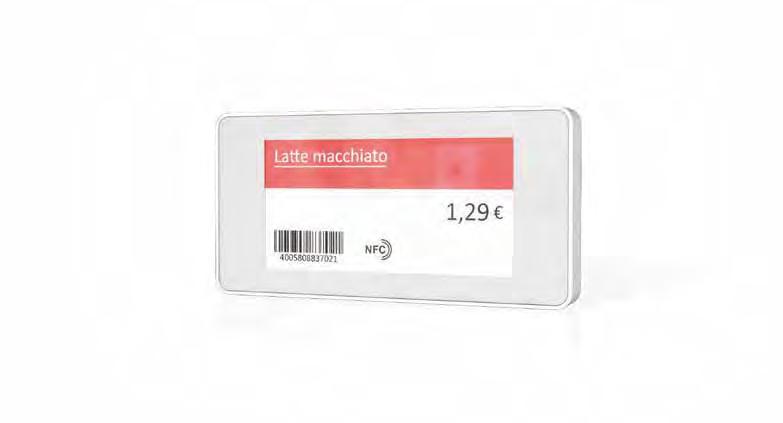

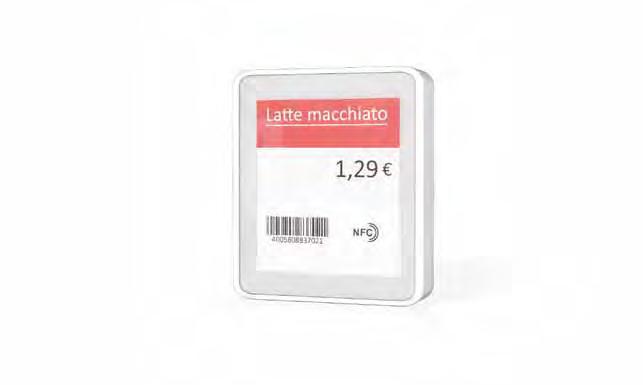

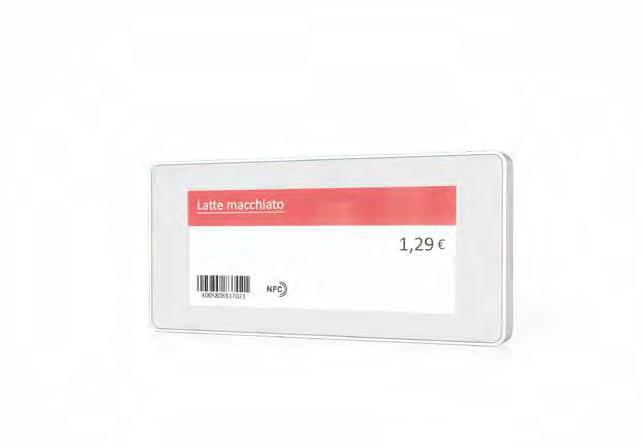

8 BL15 Najmniejszy wymiar etykiet elektronicznych, zaprojektowany do zastosowania na hakach do ścian perforowanych oraz na wąskich półkach. Szerokość etykiet umożliwia czytelną prezentację informacji o produkcie 37 x 43 mm 200 x 200 px 27,6 x 27,6 mm S / W S / W / R 188 dpi 2x AAAA 0 C do +45 C BL21 BL 21 stworzona została z myślą o oznaczeniu cen na regałach a jej format odpowiada wymiarom standardowych etykiet papierowych stosowanych w popularnych listwach regałowych. 70 x 35 mm 212 x 104 px 48,5 x 23,8 mm S / W S / W / R 112 dpi 2x AAAA 0 C do +45 C 8

9 Elektroniczne etykiety z akumulatorami 9

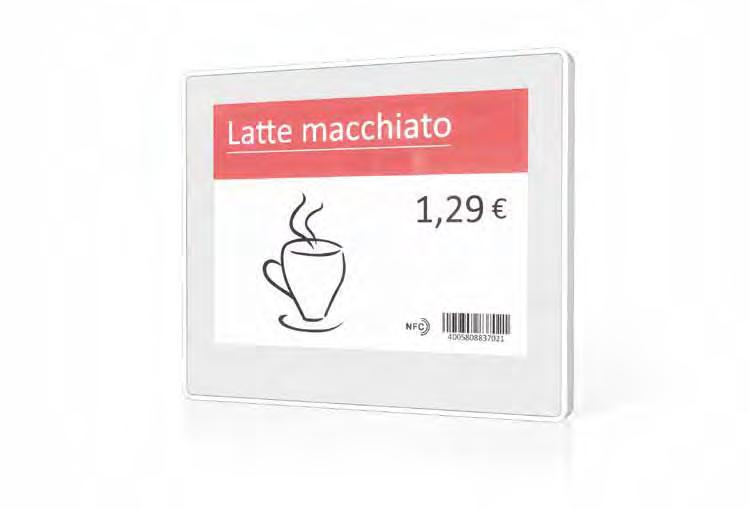

10 Etykieta BL29 zaprojektowana została z myślą o miejscu bezpośredniej prezentacji cenowej w ladach, witrynach,... Cechuje się dużą powierzchnią informacyjną, zatem zwiększoną czytelnością. BL29 91,5 x 43,5 mm 296 x 128 px 66,9 x 29,1 mm S / W S / W / R 114 dpi 2x AAAA 0 C do +45 C BL42 Elektroniczna etykieta BL42 sprawdzi się doskonale do oznaczenia cen przy produktach gabarytowych. Spore pole informacyjne pozwoli odczytać informacje z większych odległości. 104 x 88,5 mm 400 x 300 px 84,4 x 63,6 mm S / W S / W / R 121 dpi 4x AAAA 0 C bis +45 C 10

11 Elektroniczne etykiety z akumulatorami 11

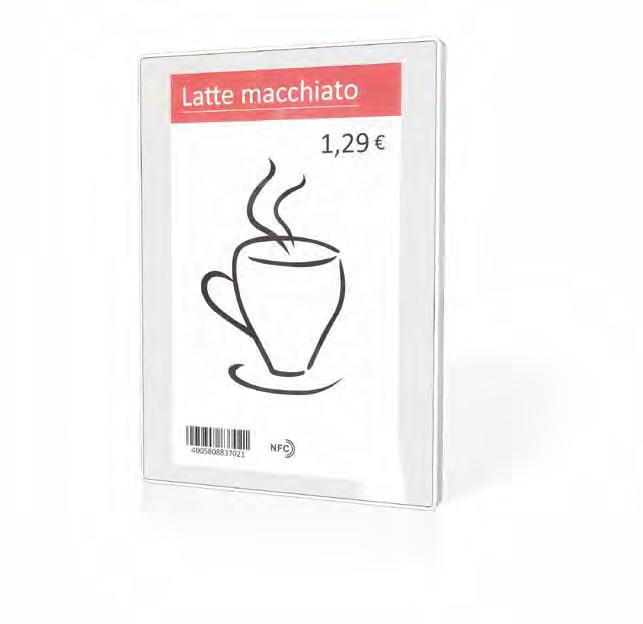

12 BL74 BL74 stanowi wymiarowo największą z naszych standardowych elektronicznych etykiet cenowych. Idealnie nadaje się do prezentacji cenowej, ale również do ilustracji graficznej. Prócz funkcji cenowej, może występować jako zintegrowany w system panel informacyjny. 127 x 180 mm 480 x 800 px 97 x 162 mm S / W S / W / R 96 dpi 8x AAAA 0 C bis +45 C 12

13 Elektroniczne etykiety z akumulatorami 13

14 14

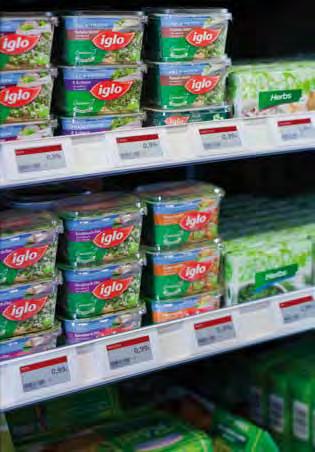

15 Elektroniczne etykiety bez akumulatorów Elektroniczne etykiety bez baterii montowane są w specjalnie w tym celu skonstruowanym profilu zasilającym. Profil zaś przytwierdzany jest bezpośrednio do regału. Transparentna osłona zewnętrzna zabezpiecza dodatkowo wyświetlacze przed brudem, kurzem, wodą oraz innymi czynnikami zewnętrznymi, jednocześnie zapewniając wysoką czytelność komunikatów. Główne cechy produktu: Łatwy montaż profilu zasilającego Możliwość dopasowania długości profilu do potrzeby klienta Indywidualne projekty etykiet Stałe zasilanie Ochrona wyświetlacza przed brudem, kurzem, wodą oraz innymi czynnikami zewnętrznymi Płaska obudowa wyświetlacza gwarantująca oszczędność miejsca Możliwość dostosowania etykiet do warunków panujących w ladach chłodniczych na zapytanie. 15

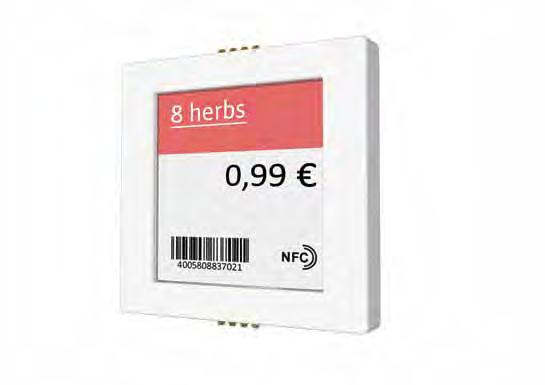

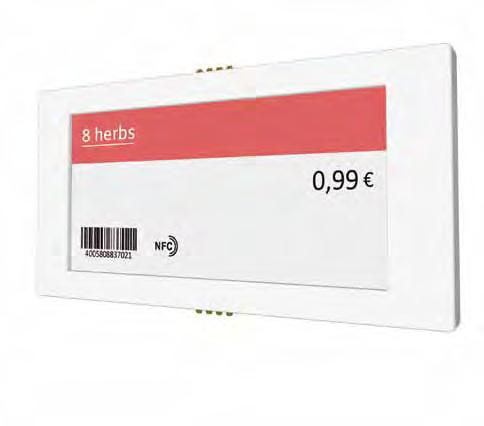

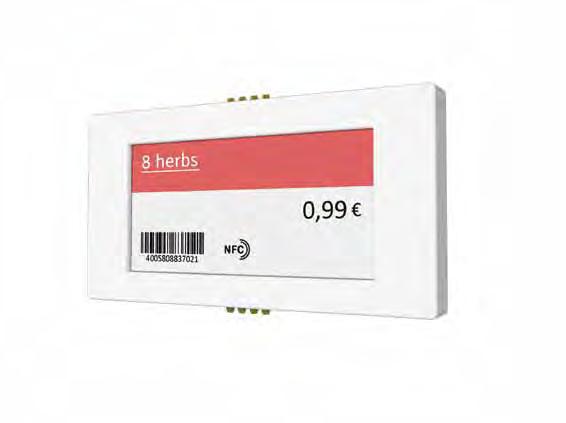

16 IL15 Wyświetlacze skonstruowano w taki sposób, by umożliwić bezpośrednie zasilanie w miejscu sprzedaży. Wyświetlacz IL15 jest odpowiednim rozwiązaniem przy wąskich frontach półek regałowych. 43,5 x 45 mm 200 x 200 px 27,6 x 27,6 mm S / W S / W / R 188 dpi ERS43 0 C do +45 C IL21 Etykieta IL21 pod względem swoich wymiarów zastępuje standardowe etykiety papierowe. Konstrukcja umożliwia umiejscowienie wszelkich niezbędnych informacji. 70 x 35 mm 212 x 104px 48,5 x 23,8 mm S / W S / W / R 112 dpi ERS43 0 C do +45 C 16

17 Elektroniczne etykiety bez akumulatorów 17

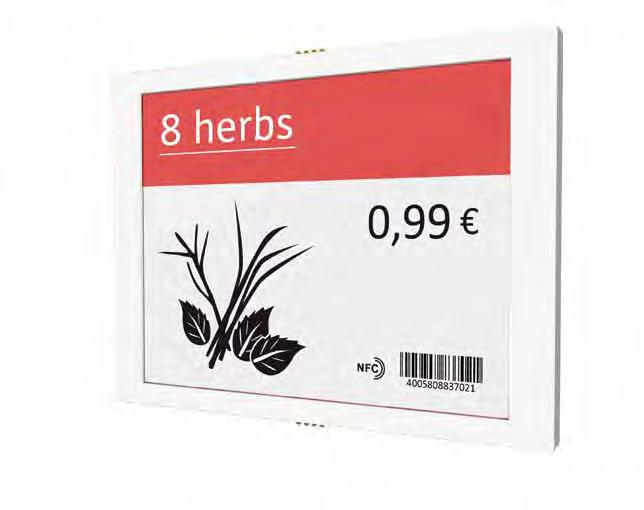

18 IL29 tronitag IL29 zapewnia zwiększoną czytelność informacji. Większe pole wyświetlania umożliwia uzupełnienie danych o dodatkowe informacje o produkcie. Etykieta zachowuje przy tym funkcje odpowiadające IL21. 91,5 x 43,5 mm 296 x 128 px 66,9 x 29,1 mm S / W S / W / R 114 dpi ERS50 0 C do +45 C IL42 Wyświetlacz IL42 zaprojektowano z myślą prezentacji dodatkowych ilustracji graficznych. 104 x 88,5 mm 400 x 300 px 84,4 x 63,6 mm S / W S / W / R 121 dpi ERS96 0 C do +45 C 18

19 Elektroniczne etykiety bez akumulatorów 19

20 20

21 Produkty pomocnicze (mocujące) Duża gama produktów mocujących system etykiet elektronicznych nie ogranicza ich zastosowania tylko na półkach sklepowych. Stojaki akrylowe, standy, haki, zawieszki, profile zaciskowe oraz inne rozwiązania mocujące pozwalają na elektroniczną prezentację cen w dowolnym miejscu w sklepie. Na życzenie klienta istnieje możliwość stworzenia indywidualnych uchwytów do montażu wyświetlaczy. Wyświetlacze sprawdzą się również jako nośnik informacji przy wejściu czy też w innych punktach komunikacji z klientem. 21

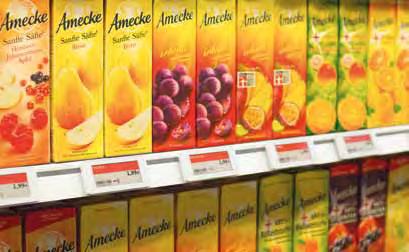

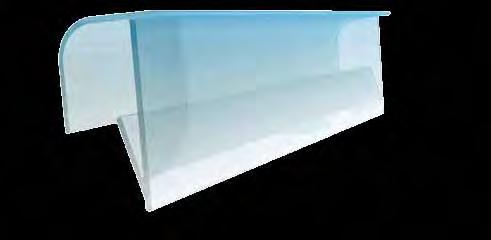

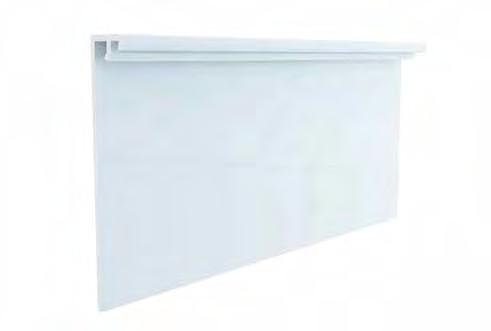

22 Uniwersalny system profili półkowych do ESL W naszej ofercie dostępne są profile w kilku wysokościach, co daje możliwość zastosowania ich z etykietami elektronicznymi o różnych wymiarach. Kształt profili (odwrócona litera L) oraz transparentny panel zewnętrzny chroni etykiety przed brudem, kurzem czy też wodą. Profil oferujemy w przedziale długości od 55 do 3020 mm, dając w ten sposób Państwu możliwość wykorzystania go do prezentacji pojedynczych etykiet lub w pełnym ciągu regałowym. Profil zasilający Profile zasilające tronitag występują standardowo w kolorze czarnym, białym lub przezroczyste. Na zapytanie istnieje możliwość realizacji profilu w kolorze wg wytycznych klienta. Profil zasilający występuje również w kombinacji z różnorodnymi profilami mocującymi, co daje możliwość zastosowania systemu na niemalże wszystkich dostępnych na rynku regałach. Stosując rozwiązania magnetyczne istnieje również możliwość zamontowania profilu na powierzchniach metalowych, np. ladach chłodniczych. 22

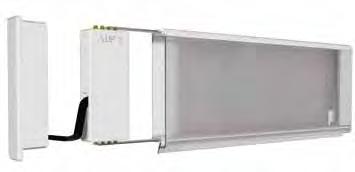

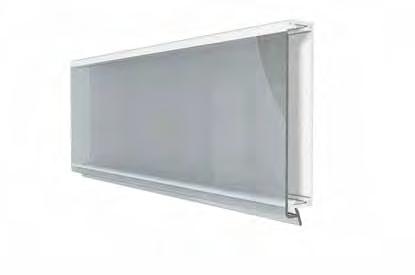

23 Profil zasilający Produkty pomocnicze - mocujące Produkty mocujące Profil zasilający wytwarzany jest w całości z PCV (tworzywo sztuczne). Ścianka tylna jest barwiona, front zawsze przezroczysty. Dzięki różnorodnym uchwytom mocującym oraz stojakom, stojaczkom istnieje możliwość komunikowania systemu w każdym obszarze punktu sprzedaży. Przezroczysta część frontowa profilu zasilającego chroni etykietę przed brudem, kurzem, czy też wodą. Front jest na tyle przejrzystym, że istnieje możliwość odczytywania kodów za pomocą skanera kodów. Takie rozwiązanie sprawdzi się doskonale w przypadku zintegrowania systemu z nadzorem stanów magazynowych. Akumulator Kabel zasilający Profil zasilający Zatyczka Adapter zasilający ERS 23

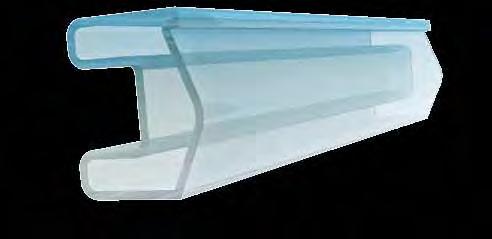

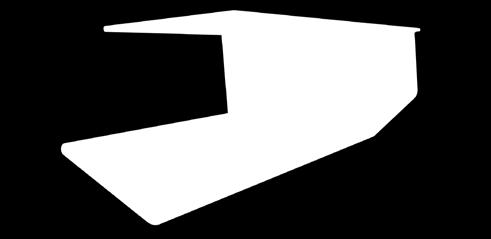

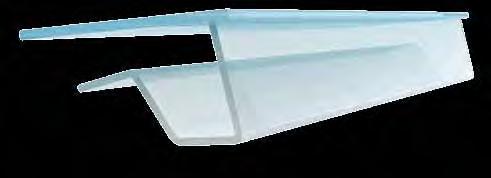

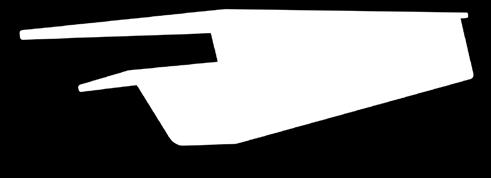

24 Profile uzupełniające - Profile tylne do poszczególnych regałów Do półek szklanych o grubości od 5 do 10 mm. SEBP 01 Do półek drewnianych o grubości od 18 do 22 mm. SEBP 02 Do regałów perforowanych oraz uchwytów regałowych. SEBP 03 24

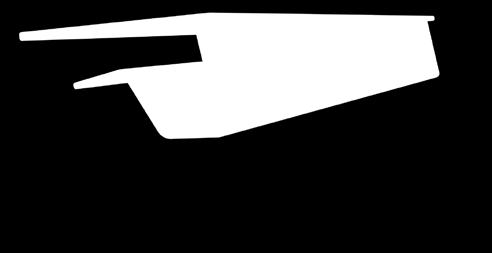

25 SEBP 04 Do półek koszowych. Produkty mocujące SEBP 05 Do półek koszowych. SEBP 06 Do regałów Linde, Storebest, Tego oraz Adams. 25

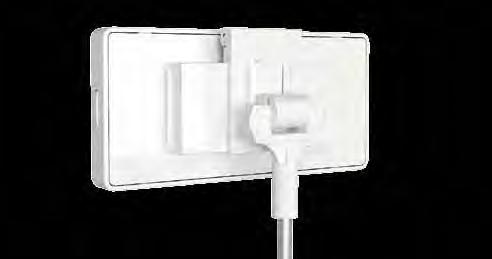

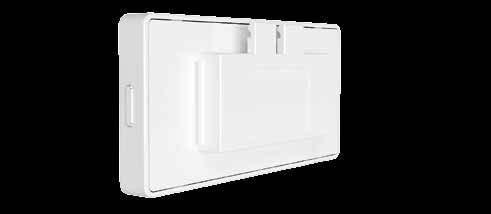

26 Adaptery do ESL z akumulatorami Nasza oferta obejmuje szereg adapterów. Wykaz standardowych rozwiązań znajdą Państwo na kolejnych stronach naszego katalogu. Każdy adapter wymaga stosowanie łącznika uniwersalnego. Produkty mocujące Etykieta elektroniczna widok od tyłu wraz z uchwytem mocującym. Adapter, mocowany jest przy pomocy łącznika uniwersalnego. Adaptery mocowane są przy łączniku uniwersalnym 26

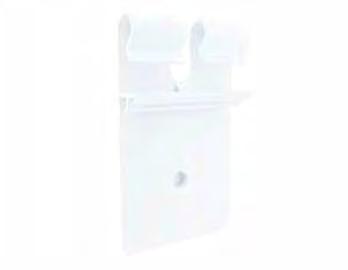

27 ADC01 Adapter do podwójnych haków Produkty mocujące ADC02 Zagięty adapter ADC03 Adapter samoprzylepny 27

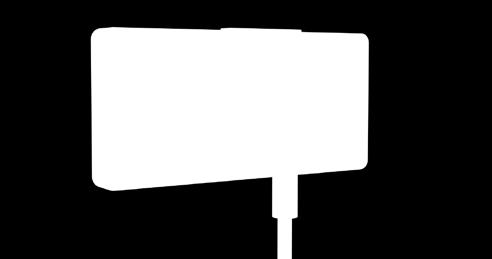

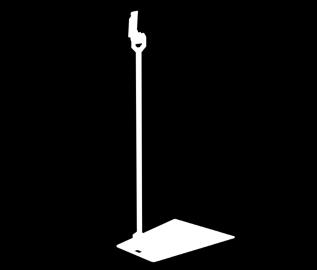

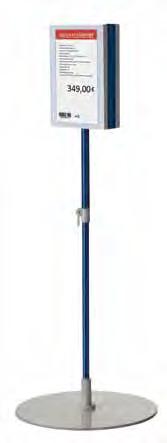

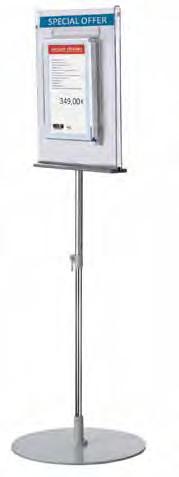

28 Stojaczek o długości pręta 200 mm ADC04 Stojaczek o długości pręta 100 mm ADC05 Stojaczek cenowy ze stali szlachetnej ADC06 28

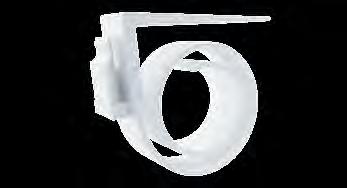

29 ADC07 Szpilka Produkty mocujące ADC08 Haczyk do profili i rur ADC09 Uchwyt z tworzywa sztucznego do koszy drucianych oraz prętów o średnicy 20 mm. 29

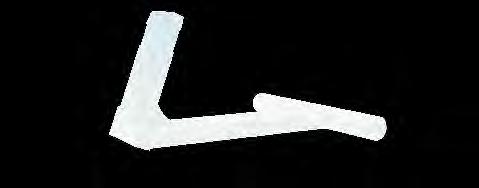

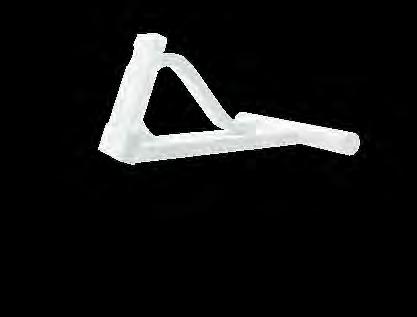

30 Podstawka ADC10 Podstawka Uchwyt mocujący-zaciskowy ADC12 30

31 ADC13 Produkty mocujące Uchwyt zaciskowy do blatów o grubości do 60 mm ADC14 Adapter nasuwany do blatów o grubości od 10 do 15 mm ADC15 Klamra do skrzyń, koszy oraz materiałów o grubości do 20 mm 31

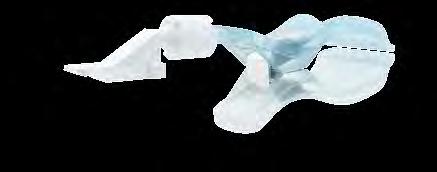

32 ADC16 Uchwyt do montażu przy półkach regałowych Klamra mocująca do materiałów o grubości 30 mm ADC17 Klamra mocująca do materiałów o grubości do 20 mm ADC18 32

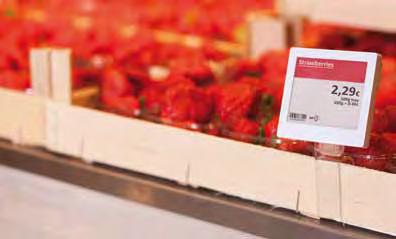

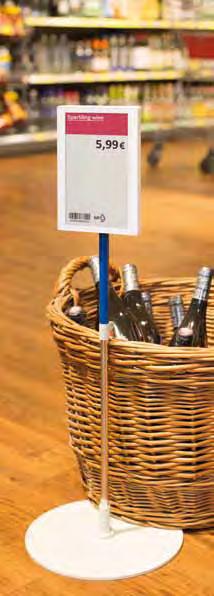

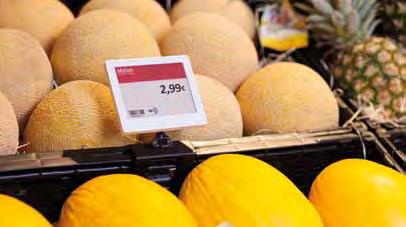

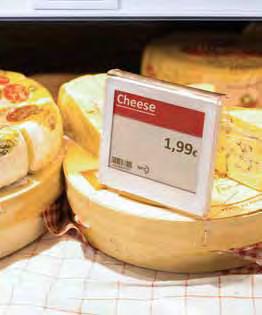

33 Przykłady zastosowania Etykieta z akumulatorem w stojaczku akrylowym Produkty mocujące Etykieta z akumulatorem w szyldzie na warzywa i owoce Etykieta z akumulatorem w kombinacji ze stojakiem 33

34 ESL Gateway - Transmiter Gateway Cechy: Bezprzewodowy kontroler dla IEEE Zarządzenie ESL - miejsce zetknięcia się oprogramowania klienta z siecią wewnętrzną systemu. Uzupełnienia wg standardów RF: IR-UVW, Bluetooth, Wi-Fi Szybki transfer danych w czasie rzeczywistym (RTLS - Real Time Location System). Prosta instalacja Wymiar 161 x 63 mm Waga 302 g System Linux Kernel , Flash 4GB, SDRAM 1GB Upgrade automatyczny Ethernet 1 port Częstotliwość x3 (2,4GHz); a (3GHz-10GHz) WiFi b/g/n (2,4GHz) Bluetooth 4.0 (2,4GHz) Kodowanie x : AES 128; Ethernet: AES 128; WiFi: WPA2 Zasięg maksymalnie 40 m Urządzenia uzupełniające : 5000 zalecamy do każdego Gateway; Wi-Fi: 5 (Soft AP-modus) Zużycie energii Zakres temperatury otoczenia DC 12V/1A af (PoE 48V/250mA) -10 C - 60 C 34

35 Oprogramowanie Oprogramowanie ESL Zarządzenie informacjami produktowymi oraz jednostkami ESL Tworzenie indywidualnych ilustracji graficznych Kontrola nad akcjami promocyjnymi oraz korektami informacji o produktach Kontrola historii użytkowania Urządzenia ESL ESL - oprogramowanie serwera Serwer Optimus LTE 5.50 Optimus LTE MP MP ESL - oprogramowanie serwera ESL - oprogramowanie serwera ESL - oprogramowanie klienta można zainstalować na dowolnej ilości urządzeń. W ten sposób poprzez urządzenia sterujące (PC) łatwo zarządzać informacjami o produktach oraz cenach. Dodatkowo system ESL umożliwia szybką reakcję w zakresie akcji promocyjnych, wyprzedaży, czy też innych informacji kierowanych do odbiorcy w miejscu sprzedaży. Dane przekazane zostaną do serwera. Z tego miejsca impuls trafia do poszczególnych transmiterów, które uruchamiają wyświetlacze ESL. Dwukierunkowa komunikacja systemu umożliwia nadzór nad etykietami. 35

36 36

37 Znajdujemy rozwiązania tronitag oraz LG Innotek proponują Państwu rozwiązania w zakresie ESL. Zapytaj o nasze spersonalizowane rozwiązania w zakresie efektywnej sprzedaży, nawigacji klienta, czy też akcji promocyjnej szytej na miarę. Na miarę Twoich potrzeb! 37

38 Nieograniczona sprzedaż Rozwiązania uzupełniające System nawigacji klienta Zakupy nigdy dotąd nie były tak łatwe i przyjemne. Wystarczy, że klient naniesie swoją listę zakupów do aplikacji w smartfonie. Za pomocą systemu ESL tronitag Twój klient nie przeoczy żadnego produktu. Lista sama kieruje klienta przez wszystkie działy, aż do celu. Wspieraj swoje akcje sprzedażowe! System ESL tronitag skutecznie przyciągnie uwagę Twojego klienta na wszystkie aktualne akcje sprzedażowe. W tym celu system wykorzystuje dostęp do smartfonu klienta. Za pomocą Wi-Fi oraz IR-UWB (podczerwień) ustalana jest lokalizacja klienta w sklepie. System kieruje klienta do aktualnej promocji cenowej, Ty zwiększasz sprzedaż, a klient powróci do Ciebie po kolejne korzystne cenowo produkty. Informacja rządzi światem... Korzystając z technologi NFC (Near Field Communication) oraz aplikacji dla smartfonów klient w każdym miejscu może się dowiedzieć więcej o Twoich produktach. Wystarczy przyłożyć odbiornik (telefon) do wyświetlacza. Informuj swojego klienta o składnikach, właściwościach oraz zastosowaniu swoich produktów. Wymiana informacji dzięki ESL tronitag staje się dziecinnie prosta. Nie martw się kosztami Twój personel Twoi pracownicy mają w końcu czas by w pełni poświęcić się obsłudze klienta oraz zadbać, by miejsce sprzedaży było Twoją wizytówką. System nie tylko wyręcza ich w wielu czynnościach, które są bardzo czasochłonne, ale również wspiera w obsłudze miejsca magazynowegoi ułatwi uzupełnienie półek bez szukania towarów i wolnych miejsc. Kończąca się data przydatności? Koniec z tym problemem. Wykorzystując nasz system, masz szansę w kilka chwil zmienić cenę produktów z kończącą się datą przydatności. Nic nie tracisz, jedynie zyskasz. tronitag oraz LG Innotek patrzą w przyszłość handlu. Nasz system nie zostanie zastąpiony nowym, lecz zostanie uzupełniony o nowe rozwiązania. Naszym celem jest zwiększenie Twojej sprzedaży. Przekonaj się sam i już teraz zapytaj o rozwiązanie dla Twoich placówek handlowych! Zadbaj o komfort swoich klientów - podnieś swoją efektywność. 38

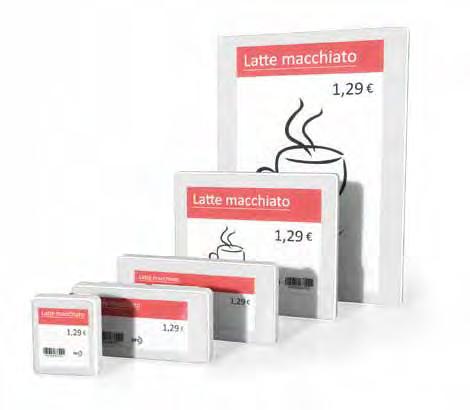

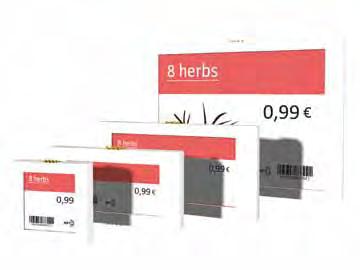

39 Podsumowanie Elektroniczne wyświetlacze z akumulatorem (Seria BL) BL15 BL21 BL29 BL42 BL74 Elektroniczne wyświetlacze bez akumulatorów (Seria IL) IL15 IL21 IL29 IL42 39

40 40

41 41

42 tronitag GmbH Im Geer 15 D Isselburg Dane kontaktowe + 48 (0) infopl@tronitag.com Producent LG Innotek Seoul Square 19F Hangang-daero Jung-Gu Seoul Korea 42
