CFO 185 A INSTRUKCJA OBSŁUGI I MONTAŻU CHŁODZIARKO-ZAMRAŻARKA I CHŁODZIARKA PODBLATOWA

Transkrypt

1 CFO 185 A INSTRUKCJA OBSŁUGI I MONTAŻU CHŁODZIARKO-ZAMRAŻARKA I CHŁODZIARKA PODBLATOWA

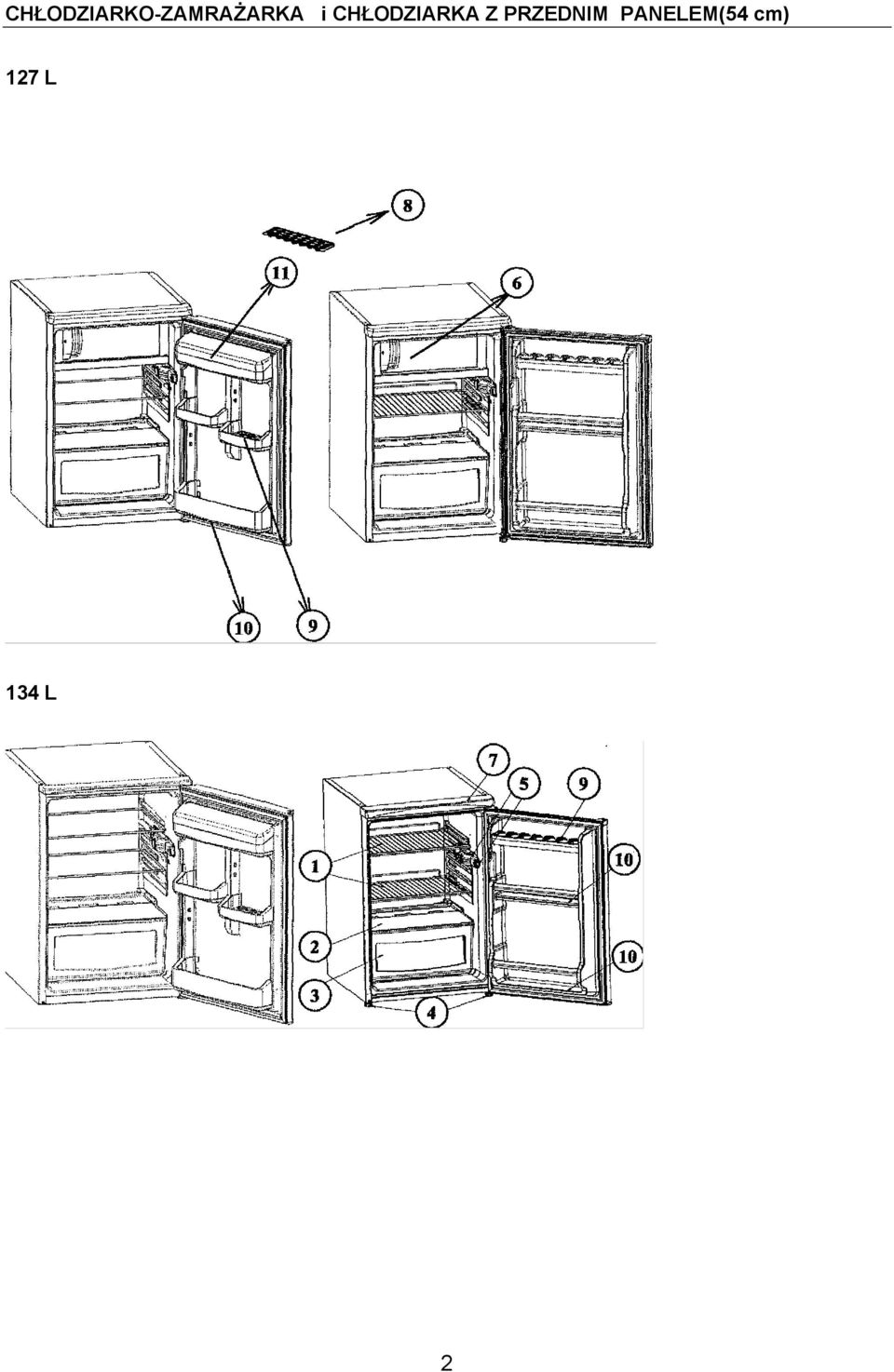

2 CHŁODZIARKO-ZAMRAŻARKA i CHŁODZIARKA Z PRZEDNIM PANELEM(54 cm) 127 L 134 L 2

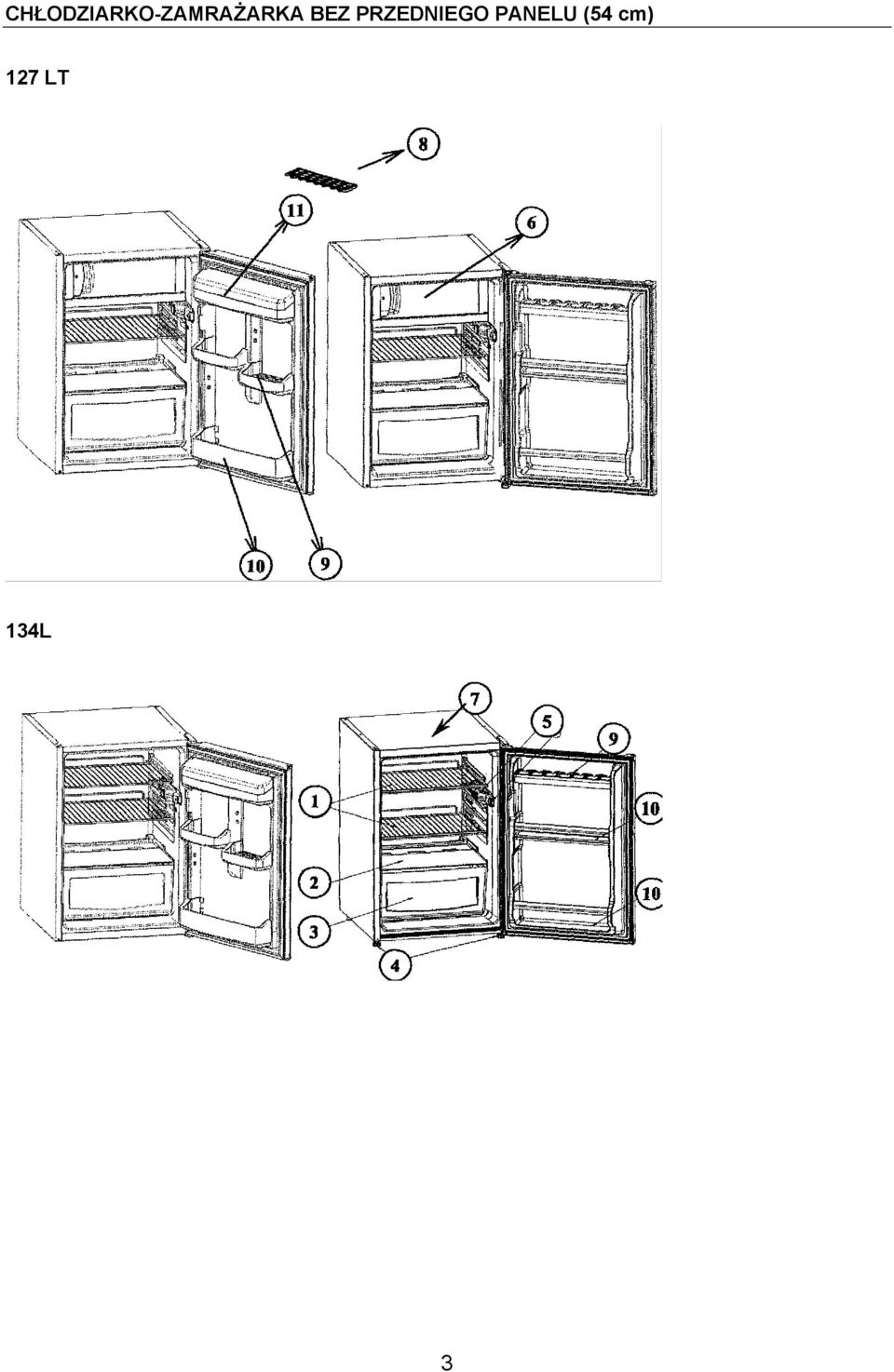

3 CHŁODZIARKO-ZAMRAŻARKA BEZ PRZEDNIEGO PANELU (54 cm) 127 LT 134L 3

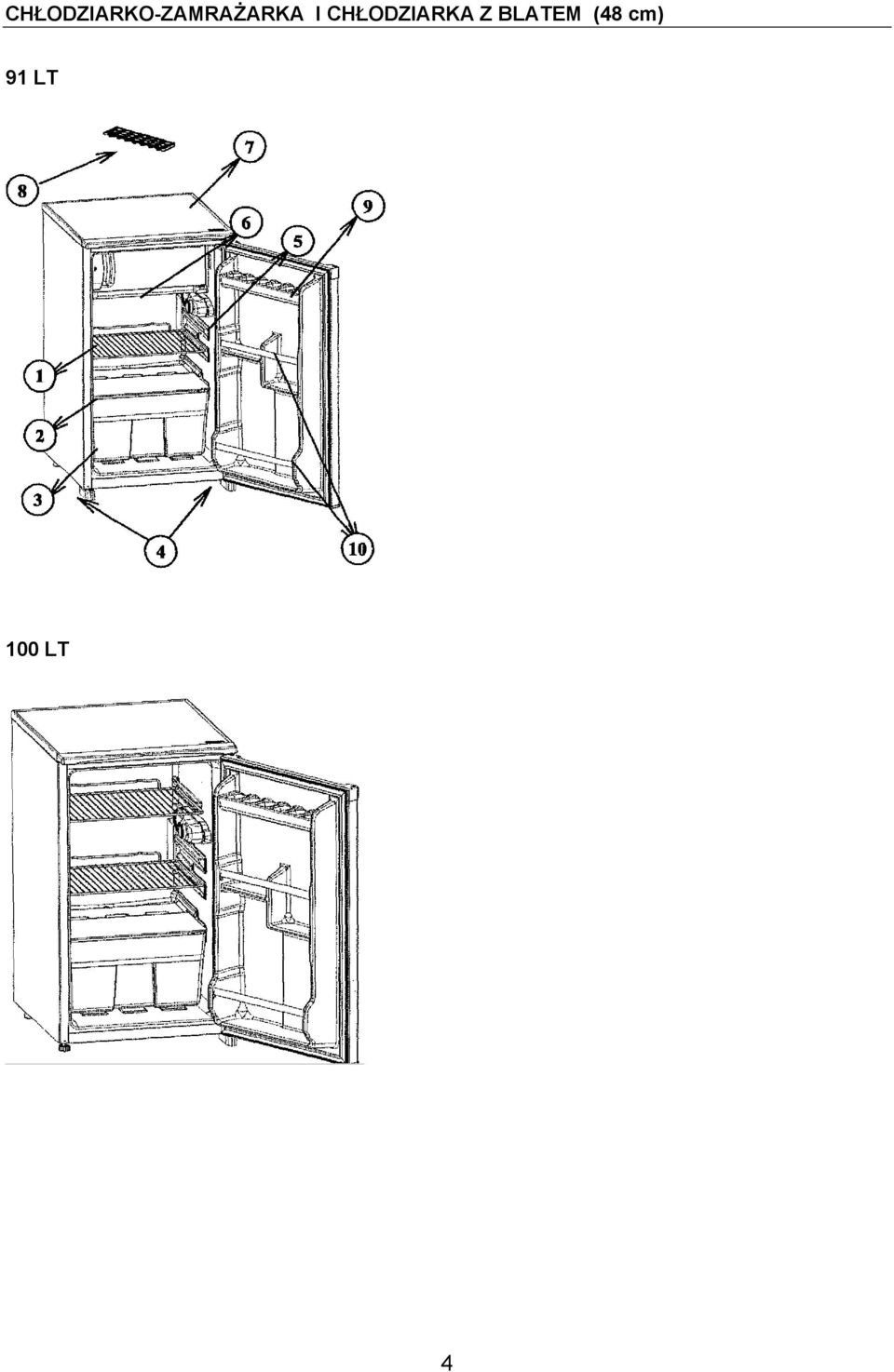

4 CHŁODZIARKO-ZAMRAŻARKA I CHŁODZIARKA Z BLATEM (48 cm) 91 LT 100 LT 4

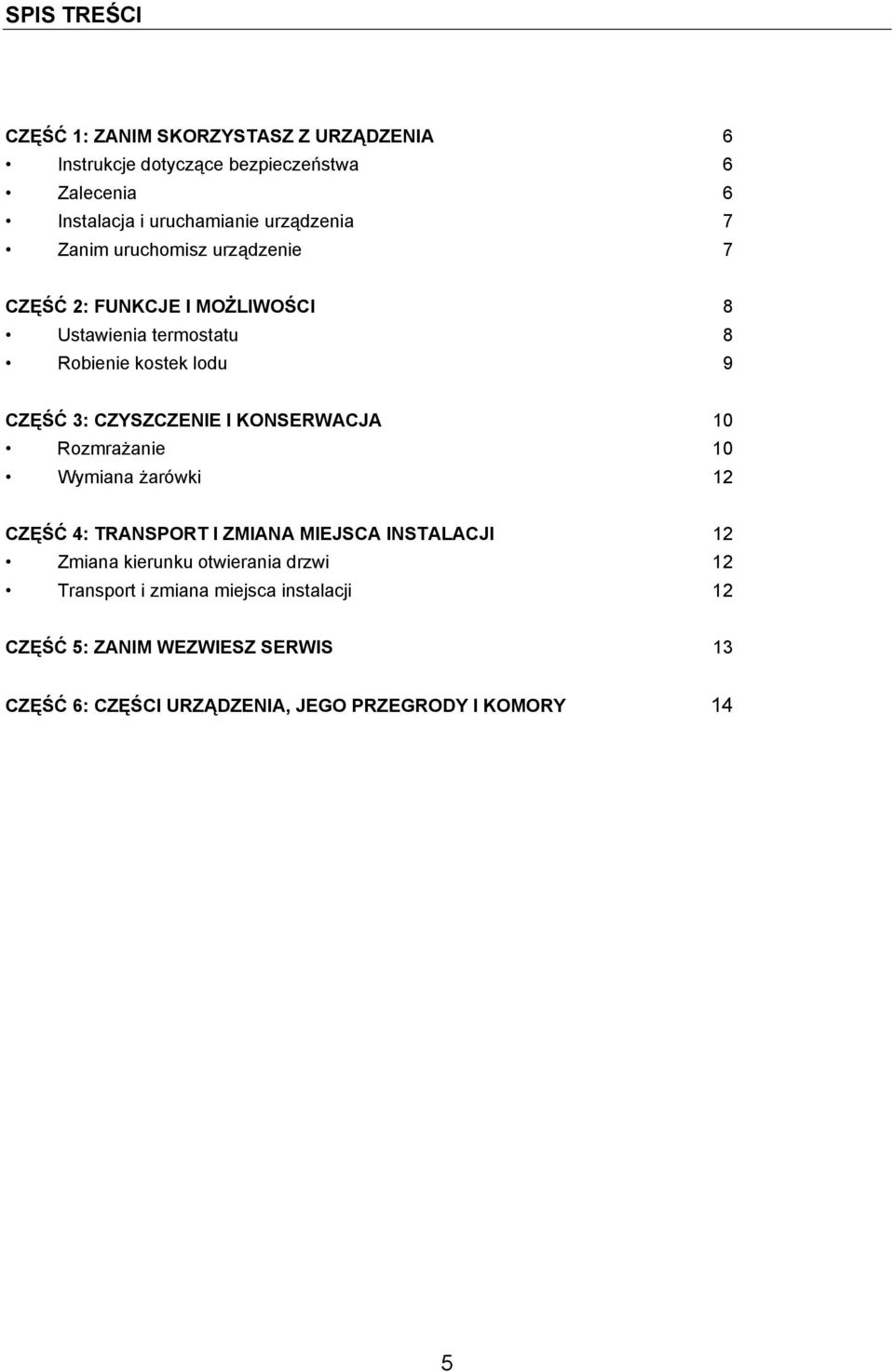

5 SPIS TREŚCI CZĘŚĆ 1: ZANIM SKORZYSTASZ Z URZĄDZENIA 6 Instrukcje dotyczące bezpieczeństwa 6 Zalecenia 6 Instalacja i uruchamianie urządzenia 7 Zanim uruchomisz urządzenie 7 CZĘŚĆ 2: FUNKCJE I MOŻLIWOŚCI 8 Ustawienia termostatu 8 Robienie kostek lodu 9 CZĘŚĆ 3: CZYSZCZENIE I KONSERWACJA 10 Rozmrażanie 10 Wymiana żarówki 12 CZĘŚĆ 4: TRANSPORT I ZMIANA MIEJSCA INSTALACJI 12 Zmiana kierunku otwierania drzwi 12 Transport i zmiana miejsca instalacji 12 CZĘŚĆ 5: ZANIM WEZWIESZ SERWIS 13 CZĘŚĆ 6: CZĘŚCI URZĄDZENIA, JEGO PRZEGRODY I KOMORY 14 5

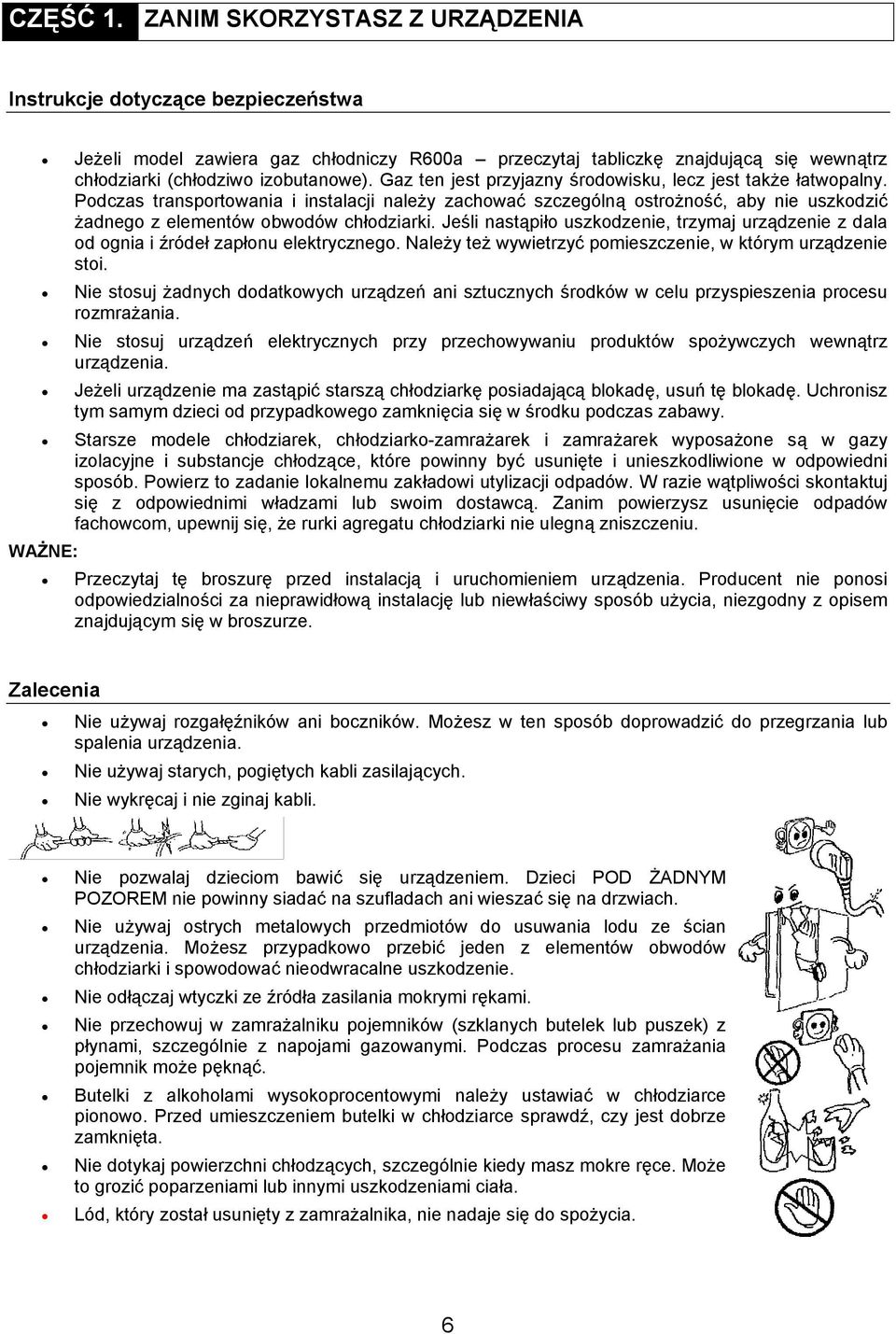

6 CZĘŚĆ 1. ZANIM SKORZYSTASZ Z URZĄDZENIA Instrukcje dotyczące bezpieczeństwa Jeżeli model zawiera gaz chłodniczy R600a przeczytaj tabliczkę znajdującą się wewnątrz chłodziarki (chłodziwo izobutanowe). Gaz ten jest przyjazny środowisku, lecz jest także łatwopalny. Podczas transportowania i instalacji należy zachować szczególną ostrożność, aby nie uszkodzić żadnego z elementów obwodów chłodziarki. Jeśli nastąpiło uszkodzenie, trzymaj urządzenie z dala od ognia i źródeł zapłonu elektrycznego. Należy też wywietrzyć pomieszczenie, w którym urządzenie stoi. Nie stosuj żadnych dodatkowych urządzeń ani sztucznych środków w celu przyspieszenia procesu rozmrażania. Nie stosuj urządzeń elektrycznych przy przechowywaniu produktów spożywczych wewnątrz urządzenia. Jeżeli urządzenie ma zastąpić starszą chłodziarkę posiadającą blokadę, usuń tę blokadę. Uchronisz tym samym dzieci od przypadkowego zamknięcia się w środku podczas zabawy. Starsze modele chłodziarek, chłodziarko-zamrażarek i zamrażarek wyposażone są w gazy izolacyjne i substancje chłodzące, które powinny być usunięte i unieszkodliwione w odpowiedni sposób. Powierz to zadanie lokalnemu zakładowi utylizacji odpadów. W razie wątpliwości skontaktuj się z odpowiednimi władzami lub swoim dostawcą. Zanim powierzysz usunięcie odpadów fachowcom, upewnij się, że rurki agregatu chłodziarki nie ulegną zniszczeniu. WAŻNE: Przeczytaj tę broszurę przed instalacją i uruchomieniem urządzenia. Producent nie ponosi odpowiedzialności za nieprawidłową instalację lub niewłaściwy sposób użycia, niezgodny z opisem znajdującym się w broszurze. Zalecenia Nie używaj rozgałęźników ani boczników. Możesz w ten sposób doprowadzić do przegrzania lub spalenia urządzenia. Nie używaj starych, pogiętych kabli zasilających. Nie wykręcaj i nie zginaj kabli. Nie pozwalaj dzieciom bawić się urządzeniem. Dzieci POD ŻADNYM POZOREM nie powinny siadać na szufladach ani wieszać się na drzwiach. Nie używaj ostrych metalowych przedmiotów do usuwania lodu ze ścian urządzenia. Możesz przypadkowo przebić jeden z elementów obwodów chłodziarki i spowodować nieodwracalne uszkodzenie. Nie odłączaj wtyczki ze źródła zasilania mokrymi rękami. Nie przechowuj w zamrażalniku pojemników (szklanych butelek lub puszek) z płynami, szczególnie z napojami gazowanymi. Podczas procesu zamrażania pojemnik może pęknąć. Butelki z alkoholami wysokoprocentowymi należy ustawiać w chłodziarce pionowo. Przed umieszczeniem butelki w chłodziarce sprawdź, czy jest dobrze zamknięta. Nie dotykaj powierzchni chłodzących, szczególnie kiedy masz mokre ręce. Może to grozić poparzeniami lub innymi uszkodzeniami ciała. Lód, który został usunięty z zamrażalnika, nie nadaje się do spożycia. 6

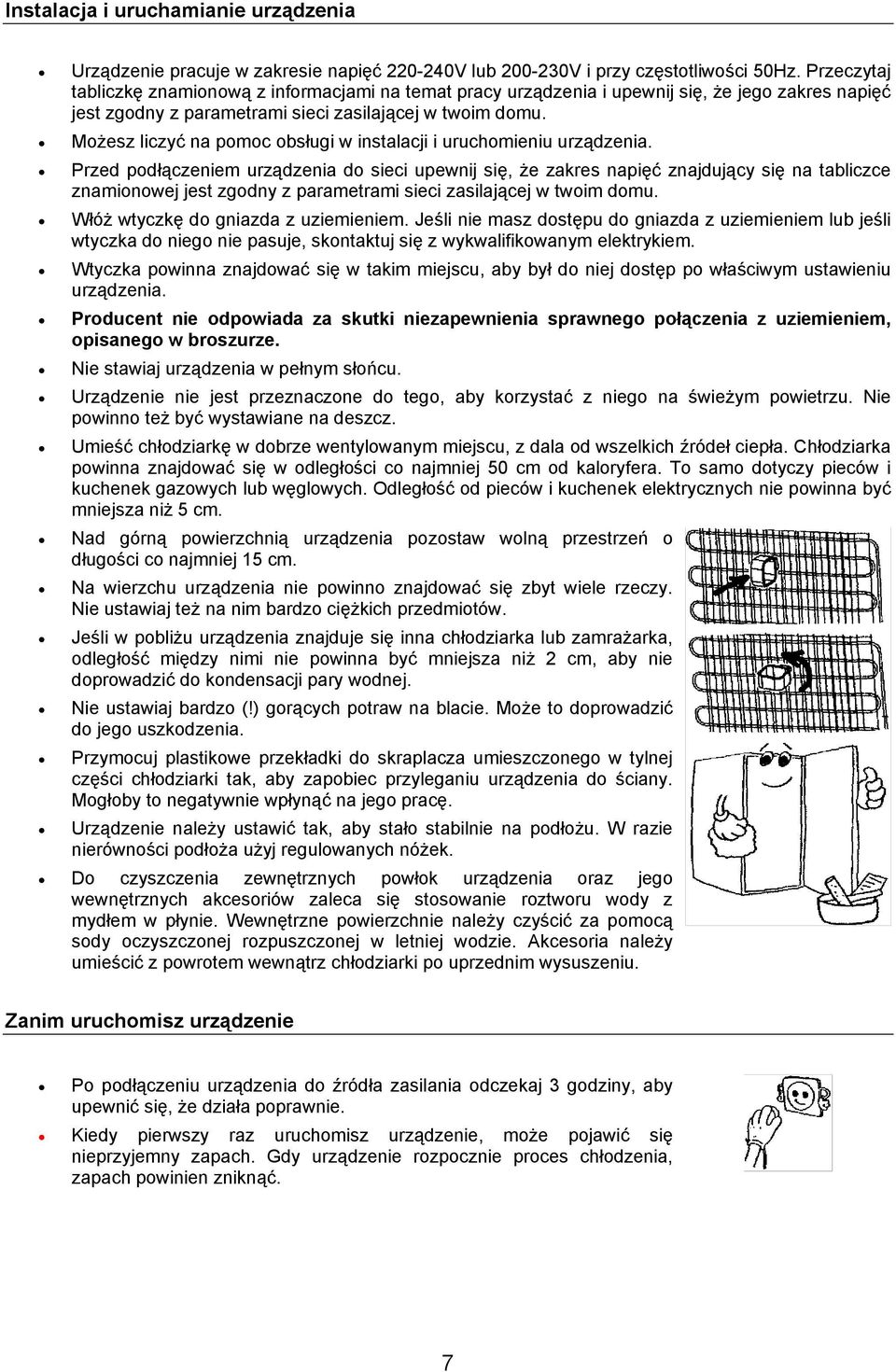

7 Instalacja i uruchamianie urządzenia Urządzenie pracuje w zakresie napięć V lub V i przy częstotliwości 50Hz. Przeczytaj tabliczkę znamionową z informacjami na temat pracy urządzenia i upewnij się, że jego zakres napięć jest zgodny z parametrami sieci zasilającej w twoim domu. Możesz liczyć na pomoc obsługi w instalacji i uruchomieniu urządzenia. Przed podłączeniem urządzenia do sieci upewnij się, że zakres napięć znajdujący się na tabliczce znamionowej jest zgodny z parametrami sieci zasilającej w twoim domu. Włóż wtyczkę do gniazda z uziemieniem. Jeśli nie masz dostępu do gniazda z uziemieniem lub jeśli wtyczka do niego nie pasuje, skontaktuj się z wykwalifikowanym elektrykiem. Wtyczka powinna znajdować się w takim miejscu, aby był do niej dostęp po właściwym ustawieniu urządzenia. Producent nie odpowiada za skutki niezapewnienia sprawnego połączenia z uziemieniem, opisanego w broszurze. Nie stawiaj urządzenia w pełnym słońcu. Urządzenie nie jest przeznaczone do tego, aby korzystać z niego na świeżym powietrzu. Nie powinno też być wystawiane na deszcz. Umieść chłodziarkę w dobrze wentylowanym miejscu, z dala od wszelkich źródeł ciepła. Chłodziarka powinna znajdować się w odległości co najmniej 50 cm od kaloryfera. To samo dotyczy pieców i kuchenek gazowych lub węglowych. Odległość od pieców i kuchenek elektrycznych nie powinna być mniejsza niż 5 cm. Nad górną powierzchnią urządzenia pozostaw wolną przestrzeń o długości co najmniej 15 cm. Na wierzchu urządzenia nie powinno znajdować się zbyt wiele rzeczy. Nie ustawiaj też na nim bardzo ciężkich przedmiotów. Jeśli w pobliżu urządzenia znajduje się inna chłodziarka lub zamrażarka, odległość między nimi nie powinna być mniejsza niż 2 cm, aby nie doprowadzić do kondensacji pary wodnej. Nie ustawiaj bardzo (!) gorących potraw na blacie. Może to doprowadzić do jego uszkodzenia. Przymocuj plastikowe przekładki do skraplacza umieszczonego w tylnej części chłodziarki tak, aby zapobiec przyleganiu urządzenia do ściany. Mogłoby to negatywnie wpłynąć na jego pracę. Urządzenie należy ustawić tak, aby stało stabilnie na podłożu. W razie nierówności podłoża użyj regulowanych nóżek. Do czyszczenia zewnętrznych powłok urządzenia oraz jego wewnętrznych akcesoriów zaleca się stosowanie roztworu wody z mydłem w płynie. Wewnętrzne powierzchnie należy czyścić za pomocą sody oczyszczonej rozpuszczonej w letniej wodzie. Akcesoria należy umieścić z powrotem wewnątrz chłodziarki po uprzednim wysuszeniu. Zanim uruchomisz urządzenie Po podłączeniu urządzenia do źródła zasilania odczekaj 3 godziny, aby upewnić się, że działa poprawnie. Kiedy pierwszy raz uruchomisz urządzenie, może pojawić się nieprzyjemny zapach. Gdy urządzenie rozpocznie proces chłodzenia, zapach powinien zniknąć. 7

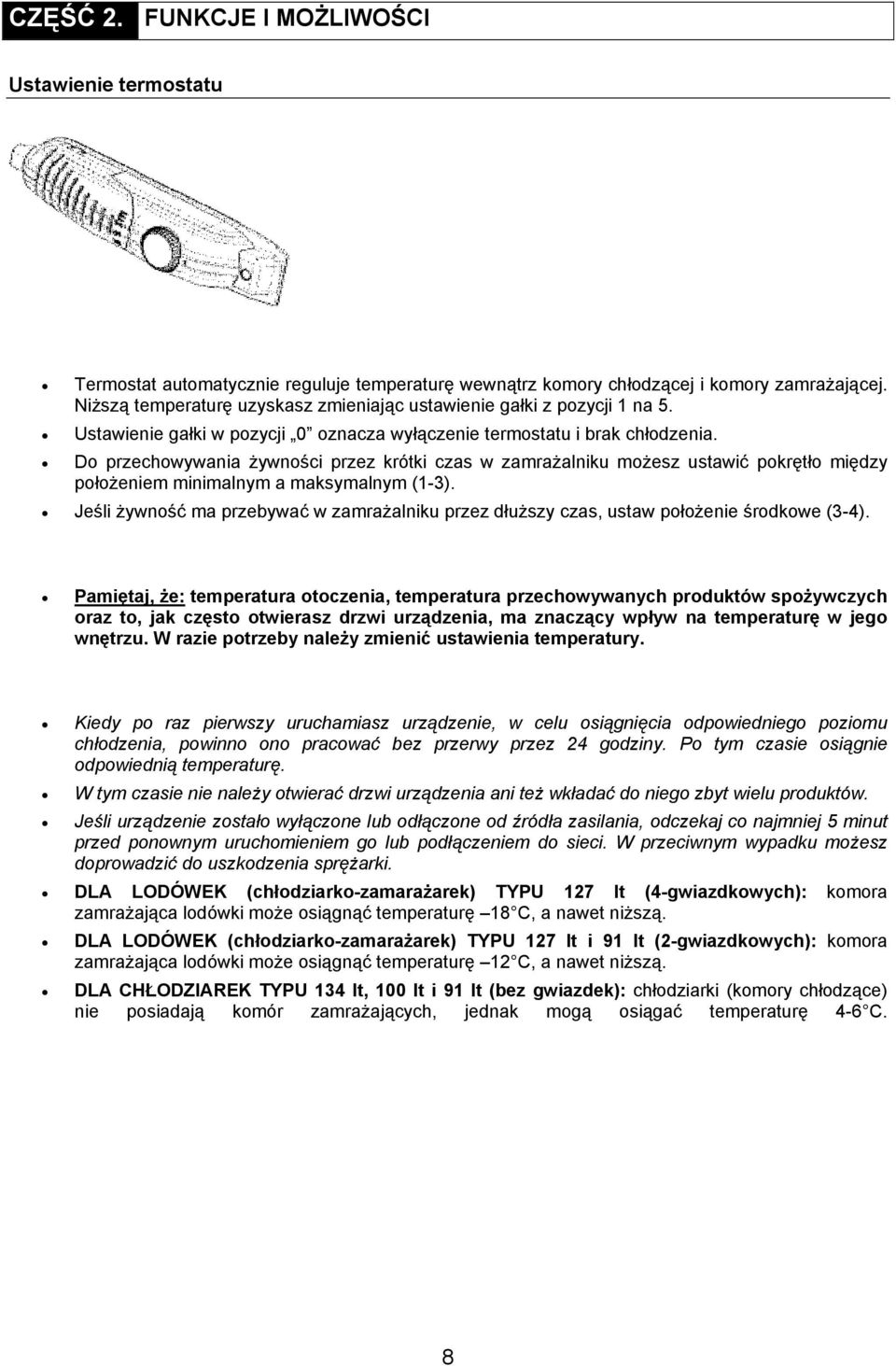

8 CZĘŚĆ 2. FUNKCJE I MOŻLIWOŚCI Ustawienie termostatu Termostat automatycznie reguluje temperaturę wewnątrz komory chłodzącej i komory zamrażającej. Niższą temperaturę uzyskasz zmieniając ustawienie gałki z pozycji 1 na 5. Ustawienie gałki w pozycji 0 oznacza wyłączenie termostatu i brak chłodzenia. Do przechowywania żywności przez krótki czas w zamrażalniku możesz ustawić pokrętło między położeniem minimalnym a maksymalnym (1-3). Jeśli żywność ma przebywać w zamrażalniku przez dłuższy czas, ustaw położenie środkowe (3-4). Pamiętaj, że: temperatura otoczenia, temperatura przechowywanych produktów spożywczych oraz to, jak często otwierasz drzwi urządzenia, ma znaczący wpływ na temperaturę w jego wnętrzu. W razie potrzeby należy zmienić ustawienia temperatury. Kiedy po raz pierwszy uruchamiasz urządzenie, w celu osiągnięcia odpowiedniego poziomu chłodzenia, powinno ono pracować bez przerwy przez 24 godziny. Po tym czasie osiągnie odpowiednią temperaturę. W tym czasie nie należy otwierać drzwi urządzenia ani też wkładać do niego zbyt wielu produktów. Jeśli urządzenie zostało wyłączone lub odłączone od źródła zasilania, odczekaj co najmniej 5 minut przed ponownym uruchomieniem go lub podłączeniem do sieci. W przeciwnym wypadku możesz doprowadzić do uszkodzenia sprężarki. DLA LODÓWEK (chłodziarko-zamarażarek) TYPU 127 It (4-gwiazdkowych): komora zamrażająca lodówki może osiągnąć temperaturę 18 C, a nawet niższą. DLA LODÓWEK (chłodziarko-zamarażarek) TYPU 127 It i 91 It (2-gwiazdkowych): komora zamrażająca lodówki może osiągnąć temperaturę 12 C, a nawet niższą. DLA CHŁODZIAREK TYPU 134 It, 100 It i 91 It (bez gwiazdek): chłodziarki (komory chłodzące) nie posiadają komór zamrażających, jednak mogą osiągać temperaturę 4-6 C. 8

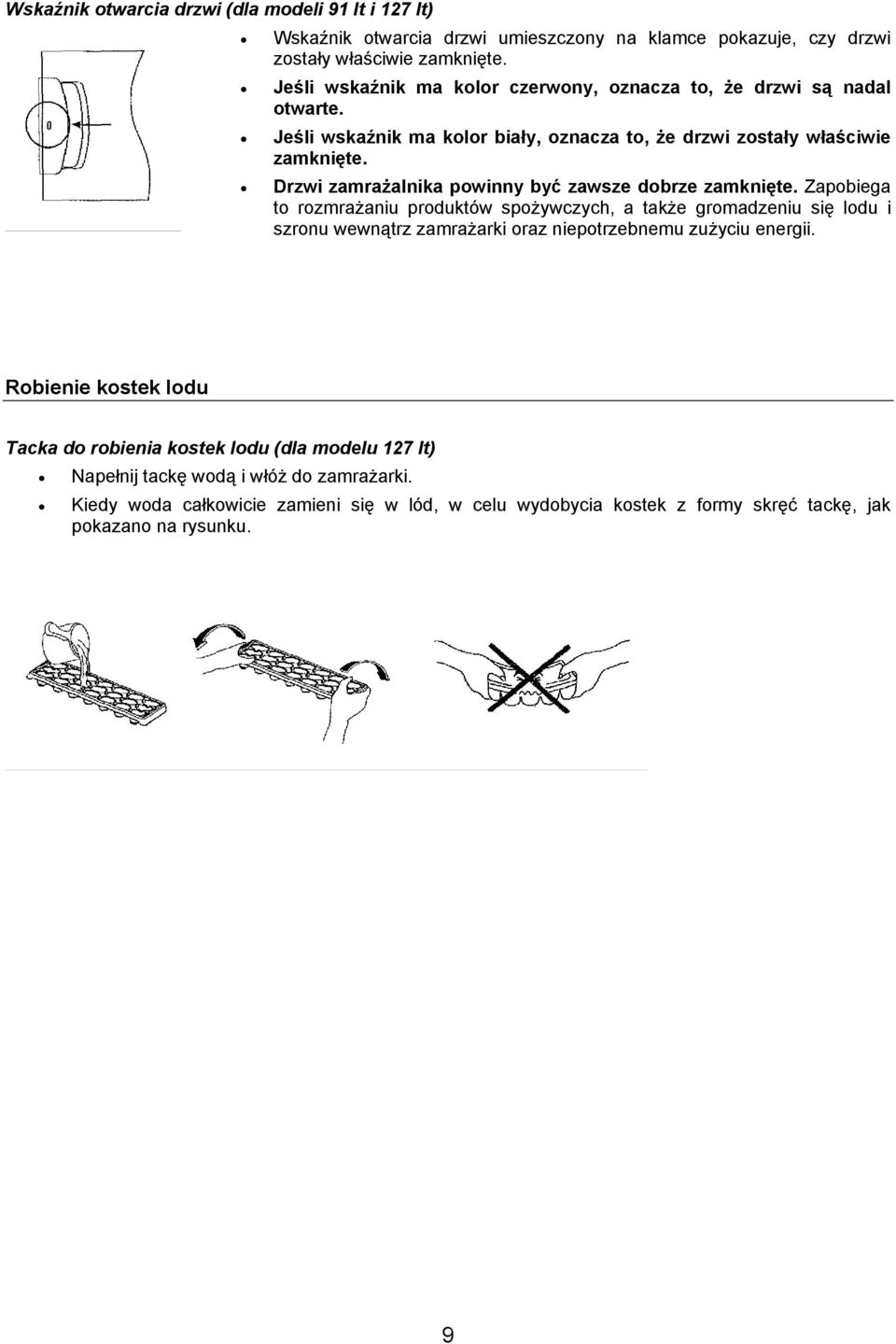

9 Wskaźnik otwarcia drzwi (dla modeli 91 It i 127 It) Wskaźnik otwarcia drzwi umieszczony na klamce pokazuje, czy drzwi zostały właściwie zamknięte. Jeśli wskaźnik ma kolor czerwony, oznacza to, że drzwi są nadal otwarte. Jeśli wskaźnik ma kolor biały, oznacza to, że drzwi zostały właściwie zamknięte. Drzwi zamrażalnika powinny być zawsze dobrze zamknięte. Zapobiega to rozmrażaniu produktów spożywczych, a także gromadzeniu się lodu i szronu wewnątrz zamrażarki oraz niepotrzebnemu zużyciu energii. Robienie kostek lodu Tacka do robienia kostek lodu (dla modelu 127 It) Napełnij tackę wodą i włóż do zamrażarki. Kiedy woda całkowicie zamieni się w lód, w celu wydobycia kostek z formy skręć tackę, jak pokazano na rysunku. 9

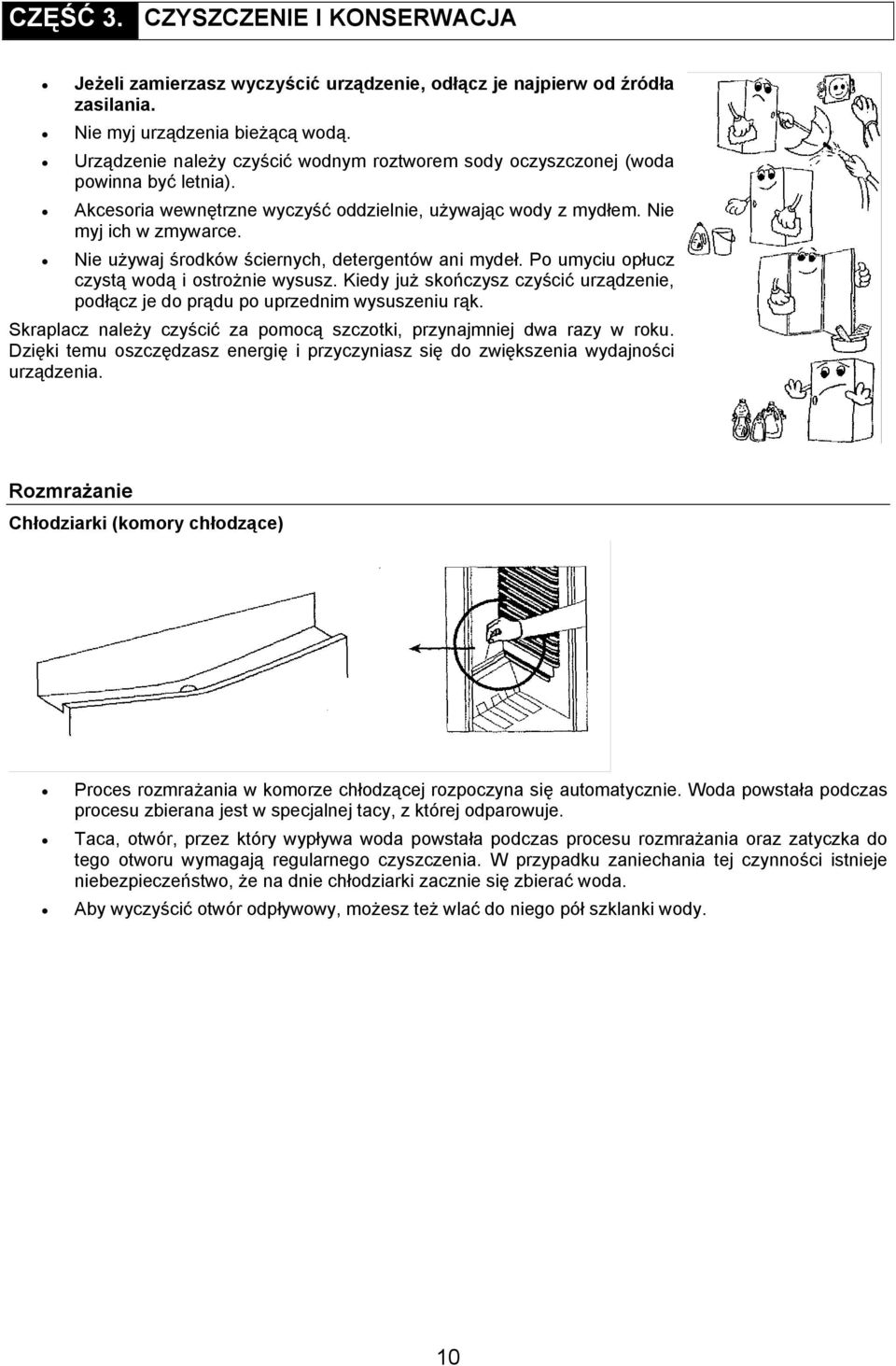

10 CZĘŚĆ 3. CZYSZCZENIE I KONSERWACJA Jeżeli zamierzasz wyczyścić urządzenie, odłącz je najpierw od źródła zasilania. Nie myj urządzenia bieżącą wodą. Urządzenie należy czyścić wodnym roztworem sody oczyszczonej (woda powinna być letnia). Akcesoria wewnętrzne wyczyść oddzielnie, używając wody z mydłem. Nie myj ich w zmywarce. Nie używaj środków ściernych, detergentów ani mydeł. Po umyciu opłucz czystą wodą i ostrożnie wysusz. Kiedy już skończysz czyścić urządzenie, podłącz je do prądu po uprzednim wysuszeniu rąk. Skraplacz należy czyścić za pomocą szczotki, przynajmniej dwa razy w roku. Dzięki temu oszczędzasz energię i przyczyniasz się do zwiększenia wydajności urządzenia. Rozmrażanie Chłodziarki (komory chłodzące) Proces rozmrażania w komorze chłodzącej rozpoczyna się automatycznie. Woda powstała podczas procesu zbierana jest w specjalnej tacy, z której odparowuje. Taca, otwór, przez który wypływa woda powstała podczas procesu rozmrażania oraz zatyczka do tego otworu wymagają regularnego czyszczenia. W przypadku zaniechania tej czynności istnieje niebezpieczeństwo, że na dnie chłodziarki zacznie się zbierać woda. Aby wyczyścić otwór odpływowy, możesz też wlać do niego pół szklanki wody. 10

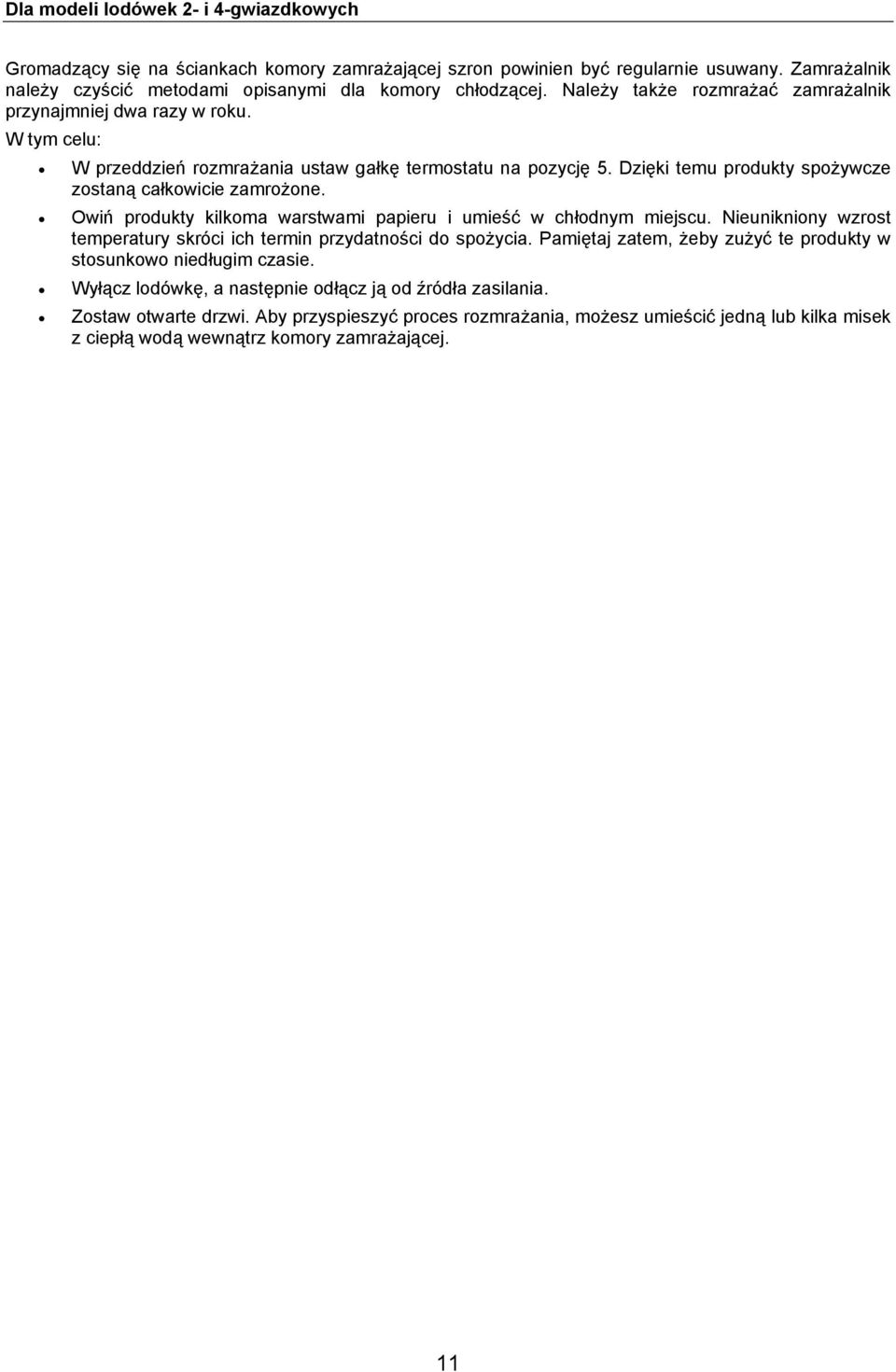

11 Dla modeli lodówek 2- i 4-gwiazdkowych Gromadzący się na ściankach komory zamrażającej szron powinien być regularnie usuwany. Zamrażalnik należy czyścić metodami opisanymi dla komory chłodzącej. Należy także rozmrażać zamrażalnik przynajmniej dwa razy w roku. W tym celu: W przeddzień rozmrażania ustaw gałkę termostatu na pozycję 5. Dzięki temu produkty spożywcze zostaną całkowicie zamrożone. Owiń produkty kilkoma warstwami papieru i umieść w chłodnym miejscu. Nieunikniony wzrost temperatury skróci ich termin przydatności do spożycia. Pamiętaj zatem, żeby zużyć te produkty w stosunkowo niedługim czasie. Wyłącz lodówkę, a następnie odłącz ją od źródła zasilania. Zostaw otwarte drzwi. Aby przyspieszyć proces rozmrażania, możesz umieścić jedną lub kilka misek z ciepłą wodą wewnątrz komory zamrażającej. 11

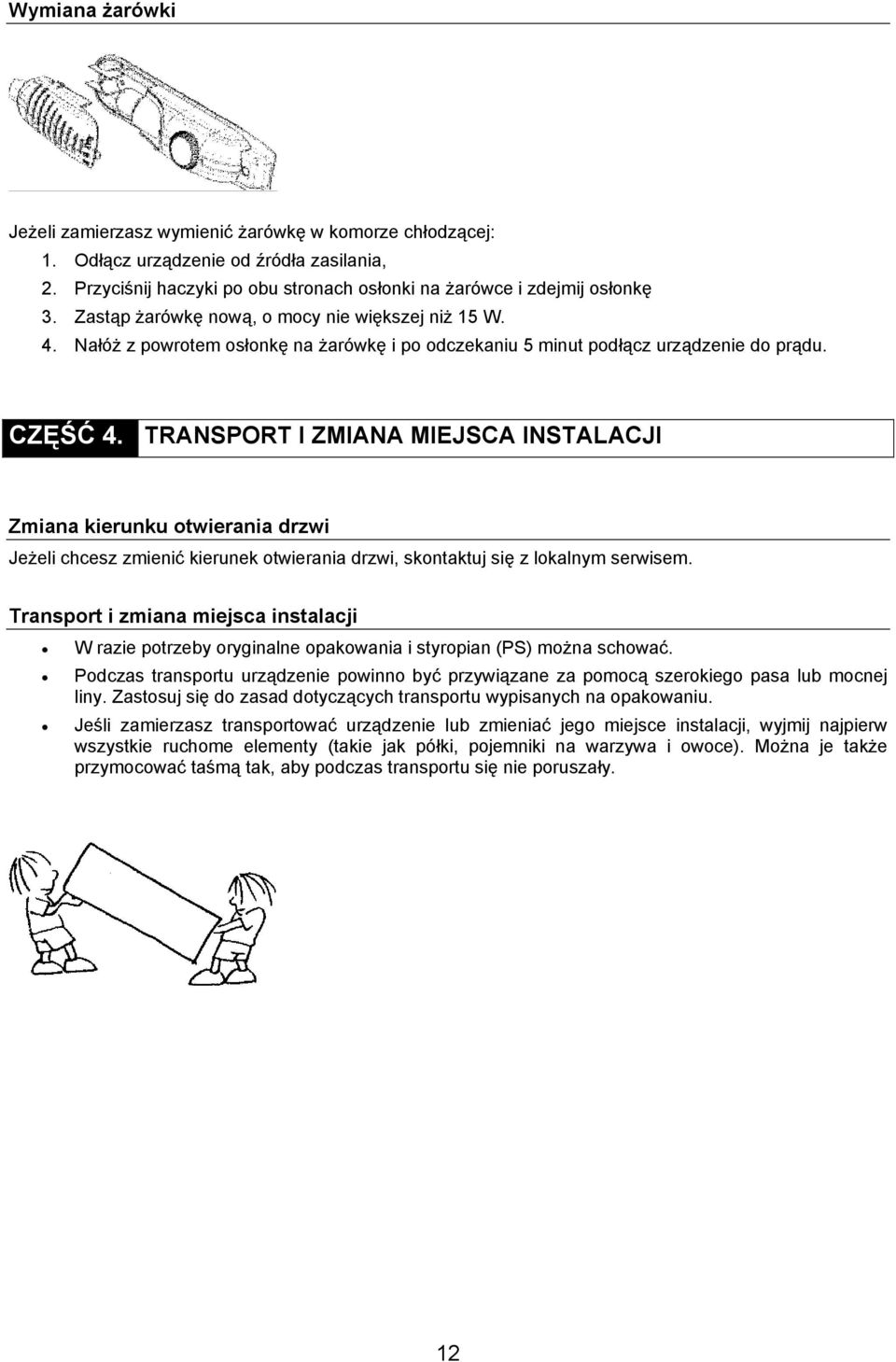

12 Wymiana żarówki Jeżeli zamierzasz wymienić żarówkę w komorze chłodzącej: 1. Odłącz urządzenie od źródła zasilania, 2. Przyciśnij haczyki po obu stronach osłonki na żarówce i zdejmij osłonkę 3. Zastąp żarówkę nową, o mocy nie większej niż 15 W. 4. Nałóż z powrotem osłonkę na żarówkę i po odczekaniu 5 minut podłącz urządzenie do prądu. CZĘŚĆ 4. TRANSPORT I ZMIANA MIEJSCA INSTALACJI Zmiana kierunku otwierania drzwi Jeżeli chcesz zmienić kierunek otwierania drzwi, skontaktuj się z lokalnym serwisem. Transport i zmiana miejsca instalacji W razie potrzeby oryginalne opakowania i styropian (PS) można schować. Podczas transportu urządzenie powinno być przywiązane za pomocą szerokiego pasa lub mocnej liny. Zastosuj się do zasad dotyczących transportu wypisanych na opakowaniu. Jeśli zamierzasz transportować urządzenie lub zmieniać jego miejsce instalacji, wyjmij najpierw wszystkie ruchome elementy (takie jak półki, pojemniki na warzywa i owoce). Można je także przymocować taśmą tak, aby podczas transportu się nie poruszały. 12

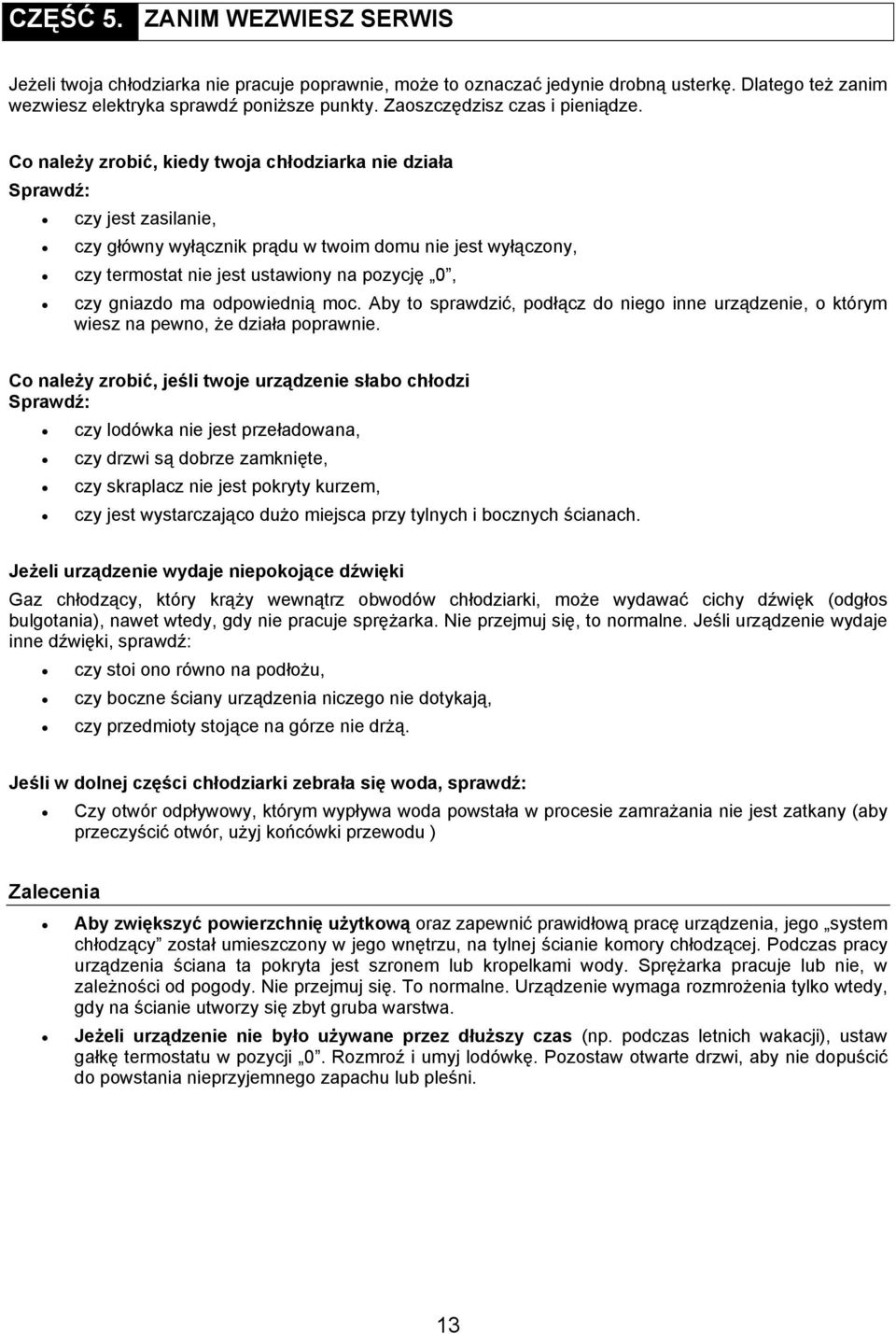

13 CZĘŚĆ 5. ZANIM WEZWIESZ SERWIS Jeżeli twoja chłodziarka nie pracuje poprawnie, może to oznaczać jedynie drobną usterkę. Dlatego też zanim wezwiesz elektryka sprawdź poniższe punkty. Zaoszczędzisz czas i pieniądze. Co należy zrobić, kiedy twoja chłodziarka nie działa Sprawdź: czy jest zasilanie, czy główny wyłącznik prądu w twoim domu nie jest wyłączony, czy termostat nie jest ustawiony na pozycję 0, czy gniazdo ma odpowiednią moc. Aby to sprawdzić, podłącz do niego inne urządzenie, o którym wiesz na pewno, że działa poprawnie. Co należy zrobić, jeśli twoje urządzenie słabo chłodzi Sprawdź: czy lodówka nie jest przeładowana, czy drzwi są dobrze zamknięte, czy skraplacz nie jest pokryty kurzem, czy jest wystarczająco dużo miejsca przy tylnych i bocznych ścianach. Jeżeli urządzenie wydaje niepokojące dźwięki Gaz chłodzący, który krąży wewnątrz obwodów chłodziarki, może wydawać cichy dźwięk (odgłos bulgotania), nawet wtedy, gdy nie pracuje sprężarka. Nie przejmuj się, to normalne. Jeśli urządzenie wydaje inne dźwięki, sprawdź: czy stoi ono równo na podłożu, czy boczne ściany urządzenia niczego nie dotykają, czy przedmioty stojące na górze nie drżą. Jeśli w dolnej części chłodziarki zebrała się woda, sprawdź: Czy otwór odpływowy, którym wypływa woda powstała w procesie zamrażania nie jest zatkany (aby przeczyścić otwór, użyj końcówki przewodu ) Zalecenia Aby zwiększyć powierzchnię użytkową oraz zapewnić prawidłową pracę urządzenia, jego system chłodzący został umieszczony w jego wnętrzu, na tylnej ścianie komory chłodzącej. Podczas pracy urządzenia ściana ta pokryta jest szronem lub kropelkami wody. Sprężarka pracuje lub nie, w zależności od pogody. Nie przejmuj się. To normalne. Urządzenie wymaga rozmrożenia tylko wtedy, gdy na ścianie utworzy się zbyt gruba warstwa. Jeżeli urządzenie nie było używane przez dłuższy czas (np. podczas letnich wakacji), ustaw gałkę termostatu w pozycji 0. Rozmroź i umyj lodówkę. Pozostaw otwarte drzwi, aby nie dopuścić do powstania nieprzyjemnego zapachu lub pleśni. 13

14 CZĘŚĆ 6. CZĘŚCI URZĄDZENIA, JEGO PRZEGRODY I KOMORY 1) PÓŁKA (***) 2) PRZYKRYWKA NA POJEMNIKI Z WARZYWAMI I OWOCAMI (SZKŁO BEZPIECZNE**) 3) POJEMNIKI NA WARZYWA I OWOCE 4) NÓŻKI Z REGULACJĄ 5) TERMOSTAT 6) KOMORA ZAMRAŻAJĄCA (*) 7) BLAT (STRONA 1 i 4) PANEL PRZEDNI (STRONA 2) BLASZANY WIERZCH (STRONA 3) 8) TACKA DO ROBIENIA KOSTEK LODU (*) 9) PÓŁKA NA JAJKA 10) PÓŁKA NA BUTELKI 11) GÓRNA PÓŁKA (Z PRZYKRYWKĄ LUB BEZ) (**) (*) TYLKO W MODELU 127 LT (**) TYLKO W NIEKTÓRYCH MODELACH (***) ZE SZKLANĄ PÓŁKĄ LUB BEZ (TYLKO W NIEKTÓRYCH MODELACH) 14

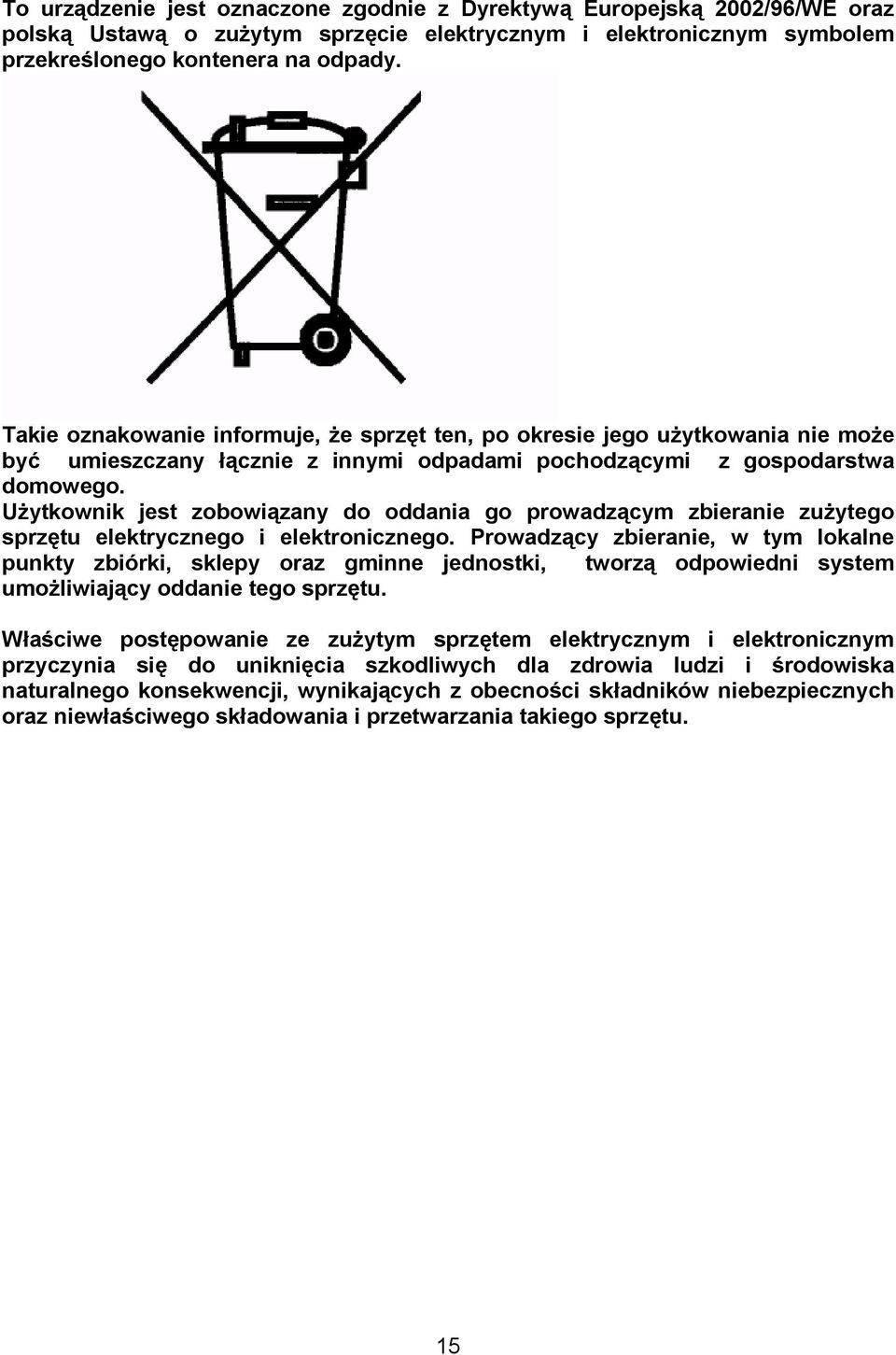

15 To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. 15

16 CANDYPOLSKA Candy Polska sp. z o.o., ul. Poleczki 23, Warszawa, Tel.: , Fax:
