1 Punkty pomiaru wody gruntowej Budowa STÜWA Sp. z o.o.

2 TREŚĆ Filtry / rury pełne z PCV-ABDI Elektryczna taśma pomiarowa Miarka głębokości Nakładki zamykające Pokrywy uliczne Kolano gaśnicze Przyłącze przewodu ssącego wody gaśniczej Elementy pasowane z rur stalowych Rury ochronne wodowskazów Stojaki ochronne

3 Filtry / rury pełne z PCV-ABDI Filtry / rury pełne z PCV-ABDI Zastosowanie: Wodoszczelny materiał do budowy z PCV nadaje się specjalnie do punktów pomiaru wody gruntowej. Rury ABDI z PCV sprawdziły się najlepiej do budowy studni dzięki wytrzymałości na korozję, poręczności, nieznacznej wadze i wysokiej stabilności. Ta specjalna rura odznacza się następującymi cechami: Bezwzględna szczelność połączenia gwintowanego (została sprawdzona przez Instytut Badań Materiałów Materialprüfanstalt w Hanowerze, Świadectwo badania nr z dnia ) (Świadectwo badania z instytutu Leichtweiß-Institut w Braunschweig z dnia ). Bezpieczny montaż każdej długości dzięki tylko jednemu złączu ze zintegrowanymi, nieprzesuwającymi się pierścieniami samouszczelniającymi. Z powodu bardzo małej średnicy zewnętrznej fazowanej mufy zawieszanie kulek glinianych lub żwiru jest w znacznym stopniu wykluczone. Przedłużona mufa opasuje gwint zewnętrzny, centralizuje go i w całości chroni. Zalety Absolutna szczelność przy bardzo małej średnicy zewnętrznej Łatwy, bezpieczny montaż Zintegrowane, nie przesuwające się pierścienie uszczelniające o przekroju okrągłym Fazowa mufa (kulki żwiru i gliny nie zawieszają się) Wskazówka: Złącze należy skręcać do momentu, aż krawędź zewnętrzna mufy dojdzie do oznaczenia na króćcu. Zaleca się skręcanie za pomocą klucza taśmowego (patrz rozdział Akcesoria PCV). Akcesoria jako opcja Denko dolne przykręcane Denko dolne spawane Pierścień samouszczelniający Kołpak do podnoszenia

4 l STÜWA Sp. z o.o. Filtry / rury pełne z PCV-ABDI Dane techniczne Materiał: PVC-U (twarde PCV) Złącza: Wodoszczelne złącze specjalne z pierścieniami samouszczelniającymi i przedłużoną głębokością gwintu, gwint trapezowy podobnie jak w DIN 4925 Złącze PCV ø d3 S Filtry / rury pełne z PCV-ABDI Średnica znamionowa Ø trzpienia kontrolnego Ø zewn. Grubość ścianki s Ø zewn. wokół mufy d3 Waga DN [cal] [mm] [mm] [mm] [mm] [kg/m] ,0 72 1, / ,5 90 2, / , , , , , ,9 Długości budowlane I 1,0 4,0 m Szerokości szczelin sw [mm] DN 50 DN 125 0,5 0,75 1,0 1,5 2,0 3,0 Rodzaj gwintu 5,0 i 6,0 m na zapytanie. DN 150 0,75 1,0 1,5 2,0 3,0 Gwint wewnętrzny (mufa) x gwint zewnętrzny (końcówka)

5 ElEKtryczna taśma pomiarowa ELEKTRYCZNE TAŚMY POMIA- ROWE TYP 010/015/020/025 Zastosowanie: Pomiar poziomu wody w studniach i rurach do obserwacji wód gruntowych Elektryczne taśmy pomiarowe należą do standardowego wyposażenia służącego do ręcznego wyznaczania poziomu wód gruntowych. Te mobilne urządzenia cechuje prosta, szybka i niezawodna rejestracja wartości pomiarowych. Istnieją różne wersje, a zatem mają Państwo możliwość wyboru urządzenia pomiarowego pasującego do Państwa indywidualnych wymagań w zależności od długości kabla oraz komfortu obsługi. Standardowo wszystkie taśmy wyposażone są w optyczną sygnalizację w przypadku kontaktu z wodą. Opcjonalnie urządzenia można rozszerzyć o sygnalizację akustyczną i czujnik gruntu do wysondowania głębokości odwiertu. Nasze urządzenia są stosowane już od wielu lat i są gwarancją wytrzymałości i precyzyjnych pomiarów w surowych warunkach polowych. 1 Zalety Sygnalizacja optyczna przy kontakcie sondy pomiarowej z wodą Brak elementów lub uchwytów utrudniających kręcenie korbą Wytrzymała, solidna i lekka konstrukcja 4 różne wersje dla indywidualnych wymagań i zastosowań Dostępne różne długości taśm w zakresie m 2 3 Zakres zastosowania Pomiary lustra wody w elektrycznie przewodzących cieczach w rurach wodowskazów, szybach studni i zbiornikach Długotrwała obserwacja przy okresowych sondowaniach kontrolnych Ciągła rejestracja poziomu wody przy próbach pompowania Dodatkowe wysondowanie głębokości odwiertu za pomocą czujnika gruntu (akcesoria) 1 Typ 010 Stojak trójkątny 2 Typ 015 Bęben ręczny 3 Typ 020 Mini 4 Typ 025 Stojak 4

6 ElEKtryczna taśma pomiarowa DANE TEChNICZNE Szczegółowe informacje na temat produktu Materiał sondy pomiarowej Długość taśmy pomiarowej (min. do maks.) [m] Typ 010 Stojak trójkątny Typ 015 Bęben ręczny Typ 025 Podstawa Typ 020 Mini z nierdzewnej stali szlachetnej i niklowanego mosiądzu, łatwy w czyszczeniu Wymiary sondy pomiarowej [mm] Ø 15, długość 195 Ø 12, długość 70 Zasilanie energii 4 x 1,5 Volt Bateria C 1 x 9 Volt blok Zalecana temperatura +5 C do +30 C oszczędzanie baterii przechowywania Rodzaj ochrony dla sondy IP 68, trwale szczelne pomiarowej Rodzaj ochrony dla bębna do IP 64, osłona przeciwbryzgowa taśmy pomiarowej Opcja: x x x x Optyczny sygnał Opcja: x x x x Optyczny i akustyczny sygnał Taśma pomiarowa 2-żyłowy przewód taśmowy z białego polietylenu z linkami ze stali szlachetnej odporna na działanie promieni UV oraz na działanie skażonej lub słonej wody nadruk metrów w kolorze czerwonym, podziałka centymetrów oraz liczby oznaczające decymetry w kolorze czarnym Akcesoria jako opcja Czujnik gruntu do wysondowania x x x głębokości odwiertu Sonda pomiarowa Ø 10 mm x x x Długość 140 mm Torba ochronna (dopasowana do długości taśmy pomiarowej) x x x x x = opcja = niedostępnej w tej wersji

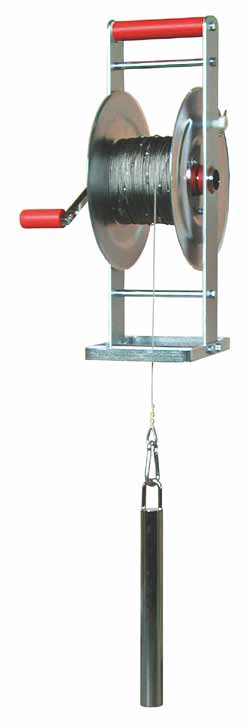

7 MIARKA GŁĘBOKOŚCI MIARKA GŁĘBOKOŚCI Zastosowanie: Do wysondowania stałego podłoża w odwiertach, punktach pomiaru wody gruntowej i wodach otwartych Zalety Masywna sonda o Ø 30 mm i wadze ok. 1,5 kg Bęben ze stojakiem ze stabilnej cynkowanej ramy Zakres zastosowania Wysondowanie dna w studniach, rurach wodowskazów i punktach pomiaru wody gruntowej Do sprawdzania głębokości odwiertu po wykonaniu prac wiertniczych Przy reaktywacji starych punktów pomiaru wody gruntowej i ponownym dokumentowaniu Przy pomiarach postępów w odwiertach i nasypywania żwiru filtracyjnego Sondowanie gruntu w wodach stojących takich jak jeziora Dane techniczne Zakresy pomiarów W wersji standardowej dostępne są urządzenia z drutami o następujących długościach: Długość [m] Podziałka 1 m 5 m 1 m 5 m 1 m 5 m 1 m 5 m Długości specjalne od 500 m do ponad 1000 m dostępne po złożeniu zapytania. Akcesoria jako opcja Do głębokości większych niż 100 m, specjalna lina beznapięciowa o wysokiej wytrzymałości na rozciąganie o średnicy 1,5 mm Gwizdek studzienny Zastosowanie Zalecany do sondowania lustra wody w studni o głębokości do 30 m Zalety Wykonanie z wysokiej jakości metalu - niklowanego mosiądzu Pracuje całkowicie bezprądowo Wymiary Ø zewn. Długość [mm] [mm]

8 Kapturki zamykające Pokrywy uliczne KAPTURKI ZAMYKAJĄCE Zastosowanie: Do pomiaru poziomu wody i temperatury w studniach, rurach wodowskazów i zbiornikach. Zabezpieczanie i zamykanie punktów pomiaru wód gruntowych należy do standardowej budowy każdego punktu pomiaru. Zagwarantowane musi być przy tym łatwe otwieranie, także zimą, w celu sondowania kontrolnego i pobrania próbek. Kapturek zamykający rury do sondowania Odporny na korozję, warunki atmosferyczne a także mrozoodporny kapturek zamykający Z normalnym zamknięciem imbusowym i gwintem Whitworth a. Größen [cal] 1 ¼ 1 ½ ½ 5 6 Akcesoria jako opcja: 5-kątne bezpieczne zamknięcie klucz Kapturek zamykający okrągły Kapturek zamykający okrągły nadaje się szczególnie do zamykania rur do sondowania i rur do obserwacji wód gruntowych. Znajdujący się u góry przyrząd zamykający ułatwia otwieranie miejsca pomiaru nawet w przypadku poziomu pod podłogą. Rozmiary [cal] ½ 5 6 Akcesoria jako opcja: 5-kątne bezpieczne zamknięcie klucz Zalety: Gładka powłoka z tworzywa sztucznego, co niemalże wyklucza zamarznięcie zimą Opcjonalnie 5-kątne bezpieczne zamknięcie Na końcu rury nie trzeba umieszczać gwintu, kapturek zamykający otwiera się od góry Wodoszczelna wkładka Wodoszczelne wkładki nadają się w szczególności do uszczelniania studni i rurek obserwacyjnych z kapturkiem zamykającym HT przed wodą gruntową i opadową powierzchniową Można tym również uszczelniać studnie lekko artezyjskie. Wodoszczelna wkładka jest wykonana z aluminium, chromowana i powleczona tworzywem sztucznym. Rozmiary [cal] 1 ¼ 1 ½ ½ 5 6 Wkładki pasują do wszystkich kapturów zamykających producenta Hydrotechnik. Nie gwarantujemy tego w przypadku innych producentów. Klucz Normalne zamknięcie Zamknięcie bezpieczne

9 Kapturki zamykające Pokrywy uliczne Pokrywy uliczne Pokrywy uliczne okrągłe -owalne - kwadratowe z napisem M, GWM lub punkt pomiaru wody gruntowej Pokrywa uliczna okrągła podobnie DIN 4056 z żeliwa (waga ok. 13,4 kg) z napisem M Pokrywa uliczna owalna podobnie DIN 4055 z żeliwa (waga ok. 29,5 kg) z napisem GWM Pokrywa uliczna kwadratowa podobnie DIN 3583 z żeliwa (waga ok. 65 kg) z napisem Punkt pomiaru wody gruntowej Pokrywa uliczna okrągła 2 Pokrywa uliczna owalna 3 Pokrywa uliczna kwadratowa 2 Wymiary Pokrywa uliczna okrągła Pokrywa uliczna owalna Pokrywa uliczna kwadratowa ø 190 ø / / ø 185 ø 270 ø 340/235 ø 420/

10 Kolano gaśnicze Przyłącza przewodu ssącego wody gaśniczej KOLANA GAŚNICZE Kolano gaśnicze DN 100, 4 cynkowane obustronny gwint wewnętrzny maszynowy z króćcem kontrolnym R 1 i korkiem zamykającym MS/ RG Przyłącze przewodu ssącego wody gaśniczej (kształt A) DN 100, w oparciu o DIN Sprzęg stały A i pokrywa z łańcuchem Króciec rury do sondowania 1 Korpus z żeliwa z grafitem sferoidalnym Powleczenie z żywicy epoksydowej w kolorze czerwonym Przyłącze kołnierzowe do studni Rura kołnierzowa DN 100 długość ok. 500 mm Przyłącze kołnierzowe zgodne z DIN strzemiączka do stabilnego osadzenia w cokole betonowym cynkowana ogniowo rura stalowa z osadzoną na skurcz przejściówką z PCV, do wyboru: Wersja z gwintem rurowym, trapezowym zewnętrznym (patrz ilustracja) lub klejoną mufą

11 Elementy pasowane z rur stalowych ELEMENTY PASOWANE Z RUR STALOWYCH Zastosowanie: Nadają się do przyczepienia do punktów pomiaru wody gruntowej i jako przedłużki do filtrów stalowych wbijanych Wymiary Średnica znamionowa Ø zewn. Grubość ścianki Waga DN [cal] [mm] [mm] [kg/m] 40 1 ½ 48,3 3,25 3, ,3 3,65 5, ,9 4,05 8, ,3 4,50 12, ,7 4,85 16, ,1 4,85 20,10 Stałe długości: 1,0 6,0 m ze skokiem co 0,5 m Złącza: Gwint rurowy, gwint trapezowy lub rura o gładkich końcach Wykonanie: stal cynkowana (możliwość dostawy również w stali szlachetnej) Rury ochronne wodowskazów Wymiary Średnica znamionowa Ø zewn. Grubość ścianki Waga DN [cal] [mm] [mm] [kg/m] ,90 4,05 8, ,3 4,50 12, ,7 4,85 16, ,1 4,85 20, ,1 5,00 24,80 redukcja do DN 150 Gwint zewnętrzny rurowy 6 Stałe długości: 1,0 m, 1,5 m lub na zapytanie Złącza: Gwint rurowy, gwint trapezowy lub rura o gładkich końcach Wykonanie: stal cynkowana (możliwość dostawy również w stali szlachetnej) Akcesoria jako opcja Kotwy ścienne Kołek dystansowy Stojaki ochronne Zastosowanie: Nadaje się do ochrony kolan gaśniczych i punktów pomiaru wody gruntowej Rura ochronna wodowskazów DIN 150 z kotwami Wymiary Wysokość Długość ramienia Waga [mm] [mm] [kg] ,00 Wykonanie: stal cynkowana (możliwość dostawy w wersji ze stali szlachetnej) górne końce rur z kapturkami z tworzywa sztucznego
