Czujka multisensorowa 12V do systemów sygnalizacji włamania i napadu (SSWiN)

Transkrypt

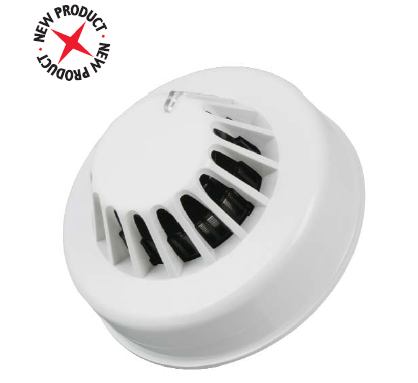

1 Szanowni Państwo, Dziękując za zainteresowanie naszymi produktami chcemy wesprzeć Państwa poprzez profesjonalne porady techniczne i informacyjne. Do Państwa dyspozycji oddajemy niniejszy dokument. Czujka multisensorowa 12V do systemów sygnalizacji włamania i napadu (SSWiN) M12 (FireCat) Informacja o produkcie: Cztery programowalne niezależne tory detekcji Detekcja zabrudzenia czujnika Kompensacja zabrudzenia czujnika Zasilanie 12V DC, max 14mA Wyjście alarmowe typu NC Przekaźnik impulsowy i zatrzaskowy dowolnie programowalny Konstrukcja niskoprofilowa Wskaźnik zadziałania LED widoczny z dowolnego konta Dostarczane w komplecie z gniazdem M12 to nowoczesna 12 V czujka pożarowa, która może pracować jak o czujka optyczna, optyczno-termiczna, termiczna nadmiaroworóżniczkowa lub nadmiarowa (77 C). Wyposażona jest w beznapięciowe styki alarmowe. Wyjście NC może być skonfigurowane jako zatrzaskowe lub impulsowe w zależności od wymagań. M12 doskonale nadaje się do współpracy centralami systemu sygnalizacji włamania i napadu lub innymi systemami zasilanymi napięciem 12V DC.

2 1. Dane techniczne 2. Konfiguracja czujki Tryb pracy czujki M12 wybiera się za pomocą czterosekcyjnego przełącznika typu dip switch z tyłu obudowy. Jego umiejscowienie pokazuje poniższy schemat:

3 Wybrany tryb pracy czujki jest składową rodzajów pracy opisanych w tabeli, np.: Czujka M12 pracuje z wyjściem zatrzaskowym (1 ON), ze wskaźnikiem LED wyłączonym w spoczynku (2 OF), w trybie detekcji wzrostu temperatury(3 OFF, 4 ON). Optyczny detektor dymu (1): Detektor optyczno-termiczny (2): Tryb ten jest najodpowiedniejszy do większości zastosowań dając najszybszą odpowiedź przy małych płomieniach i tlących się materiałach, które wydzielają dużą ilością widocznego dymu. Czujka daje najlepszą odpowiedź dla płonących materiałów nie wydzielających dużo dymu zachowując zalety detektora optycznego. Dzięki detekcji temperatury czujka ma większy próg uaktywnienia alarmu co powoduje zmniejszenie zagrożenia fałszywych alarmów. W trybie tym czujka alarmuje przy wzroście temperatury powyżej 60ºC. Detektor wzrostu temperatury (3): W trybie tym czujka wykrywa nagły wzrost temperatury lub wzrost temperatury powyżej 60ºC. Tryb ten powinien być stosowany w miejscach gdzie warunki otoczenia mogą spowodować fałszywe alarmy na skutek wykrycia dymu (zapylenie, obecność pary lub dymu w normalnych warunkach). Detektor temperatury 77ºC (4): W trybie tym czujka wykrywa wzrost temperatury powyżej 77ºC. Tryb ten powinien być używany w miejscach, gdzie warunki otoczenia mogą spowodować generowanie alarmów przy wykrywaniu dymu W trybie optycznym i optyczno-termicznym czujka automatycznie kompensuje stopniowo zbierający się na niej pył i inne zanieczyszczenia. Jeżeli zanieczyszczenia osiągną graniczny poziom zapali się żółta dioda. W tym przypadku należy zdjąć pokrywę czujki i oczyścić siateczkę wewnątrz (producent zaleca wymianę). Jeżeli te czynności nie spowodują usunięcia problemu należy wymienić czujkę. Żółta dioda zapala się gdy sygnał czujnika zmniejsza się poniżej normalnego poziomu.

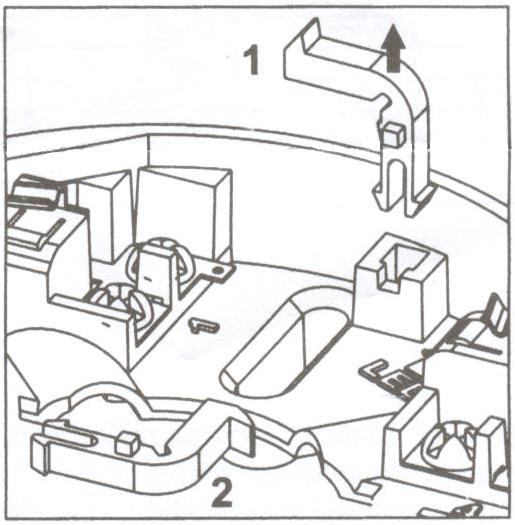

4 3. Instrukcja montażu Kilka uwag odnośnie wyboru miejsca mocowania czujki: W typowych zastosowaniach domowych co najmniej jeden detektor powinien być zamocowany na każdym piętrze, zwykle w centralnym jego punkcie (np. korytarz). Wyboru miejsca umieszczenia czujki należy dokonywać zgodnie z zaleceniami zawartymi w normach dotyczących ochrony ppoż. W zastosowaniach komercyjnych co najmniej jeden detektor powinien być instalowany w każdym pomieszczeniu, które ma być dozorowane pod kątem pożaru. Gniazdo posiada opcję zapobiegającą wyjęciu czujki bez użycia odpowiedniego narzędzia. Wyjmij zacisk zabezpieczający. Włóż zacisk blokujący, umieszczony pośrodku gniazda (jak na rysunku). Umocuj czujkę w gnieździe i obracaj w prawo dopóki czujka nie znajdzie się we właściwej pozycji. Nadal obracaj w prawo do momentu, gdy usłyszysz kliknięcie, a dalszy obrót będzie niemożliwy. Czujki dymu dostarczane są z pokrywami zabezpieczającymi je przed zanieczyszczeniami w powietrzu. Pokrywy te należy zdjąć ze wszystkich czujek przed uruchomieniem systemu. Czujka jest teraz zablokowana i może być wyjęta tylko poprzez włożenie odpowiedniego narzędzia (cienki naostrzony śrubokręt) do otworu w pokrywie czujki i jednoczesnym jej obrocie w lewo. UWAGA: Pokrywy zabezpieczające nie zapewniają dostatecznej ochrony przed zanieczyszczeniami w trakcie prac budowlanych, szlifierki, itp. Dlatego też, nie należy instalować czujek przed zakończeniem tego typu prac. Test ogólny : Wszystkie czujki należy testować zgodnie z instalacyjnymi zasadami obsługi i konserwacji. Zaleca się, aby testy te były przeprowadzane przez osoby kompetentne. Należy poinformować osoby upoważnione, że system przeciwpożarowy będzie czasowo wyłączony przed rozpoczęciem testów. Aby zapobiec niepożądanym alarmom, należy upewnić się, że centrala alarmowa jest w trybie One Man Walk Test. Po zakończeniu wszystkich testów, należy odblokować zablokowane wcześniej strefy, wyjść z trybu One Man Walk Test i poinformować osoby upoważnione, że system już działa. Test czujek temperatury : Z odległości cm, używając pistoletu termicznego wytwarzającego temp. do 95 C, należy skierować źródło ciepła na element termoczuły widoczny poprzez boczną pokrywę zewnętrzną. Należy uważać by nie przekroczyć temp.110 C, w przeciwnym razie plastikowa powierzchnia może ulec zniszczeniu. Kiedy temperatura osiągnie poziom alarmowy (patrz wykaz powyżej), należy sprawdzić czy świeci się czerwona dioda LED na czujce, czy na centrali wyświetla się właściwy wskaźnik pożaru i czy uruchamia się odpowiednia aktywacja alarmu. Jeśli umieszczono dodatkową, zdalną diodę LED, należy również sprawdzić czy świeci. Po kilku sekundach centrala automatycznie zostanie zresetowana. *Powyższa procedura pozwala sprawdzić obwody detekcji temperatury w czujkach optycznych/termicznych. Test czujek dymu : Testowaną czujkę należy poddać działaniu określonej ilości dymu w aerozolu, przy użyciu słupka testowego. Odpowiednie produkty dostępne są na rynku. Należy sprawdzić czy czerwona dioda LED na czujce zapali się w ciągu 30 sek., a właściwy wskaźnik pożaru wyświetla się na centrali. Po kilku sekundach centrala automatycznie zostanie zresetowana. Jeśli umieszczono dodatkową, zdalną diodę LED, należy również sprawdzić czy świeci. *Powyższa procedura pozwala sprawdzić obwody detekcji dymu w czujkach optycznych/termicznych. Konserwacja : Czujki tego typu podlegają jedynie minimalnej obsłudze konserwacyjnej, gdyż nie zawierają one żadnych części podlegających serwisowi. Częstotliwość konserwacji zależy od środowiska, w jakim pracują, ale nie powinna być mniejsza niż raz w roku. Środowisko wilgotne lub zakurzone powoduje konieczność częstszej konserwacji. Wyjmij czujkę z gniazda. Za pomocą odkurzacza usuń kurz wokół otworu detekcji dymu lub elementu termoczułego. Sprawdź stan siatki na insekty w czujkach dymu. Jeśli nie można jej oczyścić za pomocą odkurzacza, należy wymienić czujkę. Umocuj ponownie czujkę i przeprowadź test, jak powyżej. Każdą czujkę która nie przejdzie procedury testowej, należy wymienić.

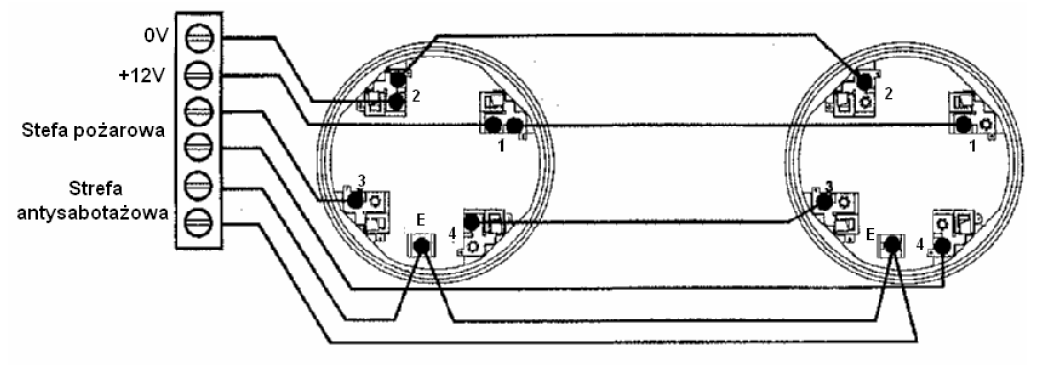

5 4. Podłączenie Różne zastosowania czujek wymaga odpowiedniego podłączenia elektrycznego. Poniżej kilka schematycznych podłączeń. Podłączenie do centralki alarmowej bez zerowania wyjścia czujki- tryb pracy z autozerowaniem Podłączenie do centralki alarmowej z zerowaniem wyjścia czujki przez zero zasilania- tryb pracy z zatrzaskiwaniem Podłączenie do centralki alarmowej z zerowaniem wyjścia czujki przez napięcie zasilania- tryb pracy z zatrzaskiwaniem Podłączenie z wykorzystaniem przełącznika antysabotażowego (złącze E) Podłączenie wielu czujek w pojedyńczej strefie pożarowej
