8 ZAGOSPODAROWANIE NASYPU KOLEJOWEGO NA DEPTAK WIDOKOWY W MIEJSCOWOŚCI PSZCZÓŁKI Nasadzenia przygotowanie gruntu rabaty muszą być oddzielone eko-bordem od pozostałego terenu dla ułatwienia ich utrzymania; należy zastosować agrowłókninę o gramaturze min. 50g, posadzone kępy traw należy dodatkowo oddzielić ekobordem od reszty rabaty, w związku z niejednolitą budową górnej części nasypu i możliwością wystąpienia obsypywania się ziemi należy zastosować wzmocnienie podłoża geosiatką (szacunkowa powierzchnia wzmocnień do ok. 100m2), materiał przewidziany do nasadzeń musi uzyskać aprobatę przez przedstawiciela Zamawiającego przed jego posadzeniem, Wykonawca po wygraniu przetargu przedstawi Zamawiającemu zdjęcia roślin do wstępnej akceptacji, teren do nasadzeń winien zostać oczyszczony z chwastów, korzeni, kamieni i innych zanieczyszczeń, sadzonki należy sadzić do wcześniej przygotowanych i zaprawionych dołów, ( mieszanina ziemi urodzajnej i nawozów o odpowiednim dla danego gatunku ph! ) dół powinien być około 20% głębszy od bryły korzeniowej rośliny, brzegi dołu należy spulchnić szpadlem, paliki po 3 sztuki na drzewko należy mocno wbić w ziemię dla ich stabilizacji (dotyczy tylko drzew wymagających zastosowania podpór), paliki należy ustawić w formie trójkąta równobocznego, do palików należy użyć drewna z drzew iglastych impregnowanego ciśnieniowo, do stabilizacji użyć taśmy parcianej (lub innego materiału przewidzianego do mocowania drzewek) każdy z palików powinien być przymocowany do drzewka oddzielnie, paliki nie mogą być powiązane, rośliny po posadzeniu należy niezależnie od warunków atmosferycznych bezwzględnie podlać, powierzchnię pod drzewami i krzewami należy wyściółkować zmieloną korą drzew iglastych warstwą grubości ok. 5-8 cm, aby umożliwić zatrzymanie wody w pobliżu roślin należy ukształtować wokół rośliny misę z ziemi o promieniu nie większym niż rzut korony u drzewek, u krzewów zaś o promieniu mniejszym, - rośliny podatne na suszę należy sadzić z zastosowaniem żelu ogrodniczego, - do realizacji ścianki wspinaczkowej - skarpa wzmocnionej kamieniem polnym wskazane jest użycie materiału w postaci głazów o średnicy 50 cm i więcej, - do obsiewu trawą zastosować mieszanki traw charakteryzujące się dużą odpornością na suszę i małym wzrostem, - szacunkowa powierzchnia rabat ok m2, - w dniu odbioru należy dostarczyć Zamawiającemu dokument określający zasady utrzymania i pielęgnacji roślin na obiekcie

9 ZESTAWIENIE MATERIAŁU SZKÓŁKARSKIEGO NASYP PSZCZÓŁKI NAZWA ŁACIŃSKA Rozmiar Ilość Cena jedn Wartość CORNUS alba ' BATON ROUQUE ' c2, 60/70cm 83 CORNUS alba ' SIBIRICA C2 60/70 82 PINUS NIGRA var.austriaca c3, 50/60cm 180 PICEA OMORICA 250/300cm, c BYLINY : Heuchera villosa 'Kassandra' c2 25 Heuchera 'Obsidian' c2 30 Astilbe chinensis Purpurlanze c2 20 Astilbe arendsii Burgundy Red c2 40 Echinacea Ruby Giant c2 30 Echinacea Hervest Moon c2 30 Rodgersia pinnata Chocolade Wings c3 20 Sedum Herbstfreude c3 40 Digitalis purpurea c3 30 BERBERIS thunbergii'auricoma' c5, 50/70cm 240 BERBERIS THUNBERGII "GREEN CARPET" c3, 30/40cm 140 PINUS MUGO "PUMILO" c5, 30/ VIBURNUM OPULUS c5, 80/90cm 35 SPIRAEA JAPONICA "GOLDFLAME" c3, 30/40cm 250 PRUNUS padus 'COLORATUS' obw.12/14 20 PRUNUS cerasifera "Pissardi" obw.12/14 15 PRUNUS serullata "Pinc Perfektion" obw.12/14 10 PRUNUS serrulata "Kiku Shidare" obw PRUNUS serrulata "Koju - no-mai" obw TILIA Henry'ego obw. 14/16m, c25 1 PRUNUS serrulata 'ROYAL BURGUND' obw.12/14 40 BETULA utilis Doorenbos obw cm 11 BETULA pendula 'TRISTIS' obw.12/14 10 BERBERIS thunbergii 'Orange Rocket' c5, 50/60cm 52 PHYSOCARPUS opulifolius ' Diabolo C5 60/70 25 PHYSOCARPUS opulifolius 'MINDIA' c5, 60/70cm 20 JUNIPERUS SABINA "TAMARISCIFOLIA" c5, 50/60cm 24 BYLINY: Iris sibirica odm mix : Blue Moon, Chilled Wine, c2 Shirey Pope, Soft Blue, Imperial Velvet. 50 Funkia odm.: Abiqua Moonbeam, Devon Green, c3 Moerheim, Liberty, Paradice Joyce, Whirlwind 40 Tawuła x hybr.hiazinth, Sisters Theresa c2 40 Tawuła Vision in Red c2 20 Echinacea Purpurea Magnus, Pink Double Delight c2 40 Campanula lactiflora Loondon Anna c2 24 Anemone x hybrida odm:splendens,serenade, c2 Pamina,Margarete,Honorine Jobert 70 Hemerocalis x hybr.'entrampment' c3 30 Rodgersia pinnata 'Chocolate Wings' c2 30 SYMPHORICARPOS "MOTHER OF PERL" C5 40/ POTENTILA FR. "GOLDFINGER" C5 40/ PHYSOCARPUS opulifolius ' Luteus C5 60/70 12 PHYSOCARPUS opulifolius 'NUGGET' C5 60/70 12 SAMBUCUS NIGRA 'EVA' C5 40/60 39 CORNUS alba 'AUREA' C5 40/60 24 CORNUS alba ' Elegantissima ' C5 40/60 30 COTONEASTER HORIZONTALIS c3, 40/50cm 250 CARPINUS BETULUS C15, 150/170cm 24

10 SPIREA NIPPONICA "SNOWMOUND" c5, 50/70cm 32 JUNIPERUS squamata "Blue Carpet" c5, 50/70cm 24 TRAWY OZDOBNE: Miscanthus sinensis 'FLAMINGO' c5 6 Miscanthus sinensis 'ADAGIO' c5 8 Miscanthus sinensis 'MELEPARTHUS' C5 12 Carex morrowii "ICE DANCE' c3 34 THUJA occidentalis 'GLOBOSA ' c15, 90/110cm 1 THUJA occidentalis 'HOSERI ' c15, 60/+cm 1 THUJA occidentalis 'GOLDEN GLOBE' c15, 80/90cm 2 WARTOŚĆ OGÓŁEM

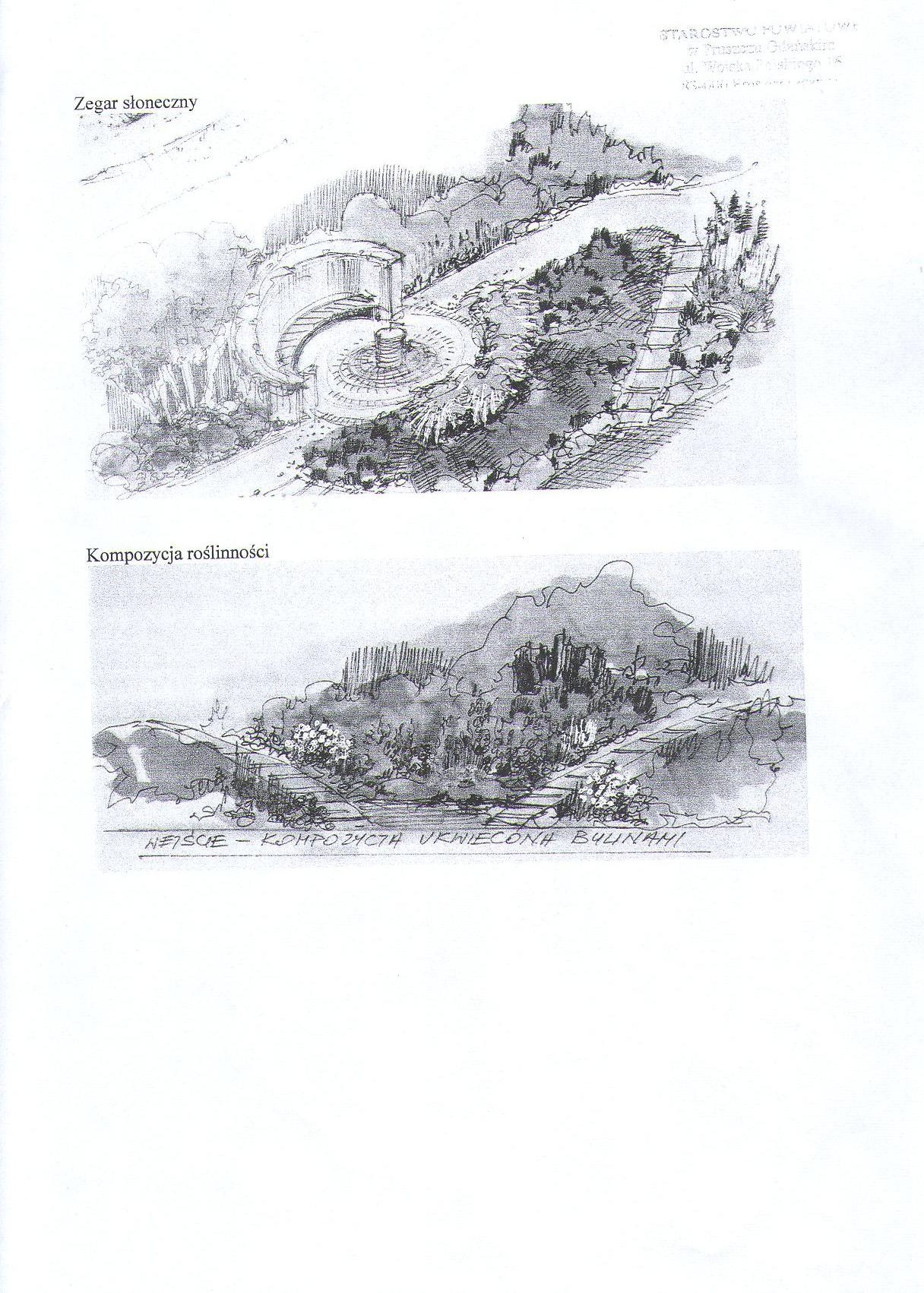

11 ZAGOSPODAROWANIE NASYPU KOLEJOWEGO NA DEPTAK WIDOKOWY W MIEJSCOWOŚCI PSZCZÓŁKI Elementy małej architektury 1. Zegar słoneczny: Podstawa zegara wykonana z cegły klinkierowej pełnej w kolorze antracyt. Wymiar podstawy 80x60x60 cm. Tablica zegara kwadratowa o wymiarach 60x60 cm wykonana z naturalnego kamienia w kolorze jasnym. Zegar wykonany zgodnie z zasadami sztuki przewidzianymi dla montażu zegarów słonecznych z tarczą poziomą. 2. Elementy układu słonecznego W zakresie wykonania ścianka o wysokości w najwyższym punkcie ok. 2,0 metra część zewnętrzna ścianki wykonana z cegły klinkierowej pełnej w kolorze antracyt. Lustro wykonane z mosiądzu lub miedzi polerowanej o średnicy ok. 120 cm, zamocowane do ścianki na stałe. Na pozostałe elementy układu słonecznego składają się nasadzenia odpowiednio dobranych roślin wyszczególnionych w poz. 7, 27, 28 wykazu roślin. W zakresie robót nie przewiduje się wykonania podświetlenia. 3. Kamienne murki ozdobne 1. Murek nr 1 na wysokości działki 136 i 137: Wykonany z cegły klinkierowej pełnej w kolorze antracyt, wysokość ok. 50 cm, szerokość 24 cm, długość murku ok. 20 mb. Do murka zamontowane w sposób trwały siedziska wykonane z przesuszonego drewna iglastego, lakierowanego na kolor ciemny mahoń. lub palisander. 2. Murek nr 2 na wysokości 168/1 (ogród skalny otoczony murem kamiennym): Wykonany z kamienia naturalnego jednolitego lub mieszanego (łupka, kamienia polnego łupanego, czarnego bazaltu, szarego granitu lub innego kamienia naturalnego) kamienie połączone ze sobą w sposób trwały. Wysokość w miejscu najwyższym ok. 90 cm, w miejscu najniższym ok. 50 cm, długość murka ok. 15 mb. 4. Ścianka wspinaczkowa Element dekoracyjny w postaci kompozycji wykonanej z głazów polnych w ilości ok. 30 sztuk oraz podsadzonej kosodrzewiną. Łączna powierzchnia elementu ok. 180 m2. Ostateczny kształt aranżacji należy uzgodnić z Zamawiającym 5. Ławki parkowe Ławki bez oparcia, konstrukcja odlew żeliwny lakierowany lub stal malowana proszkowo. Siedziska drewniane lakierowane na kolor ciemny mahoń lub palisander. Ławki zamontowane do podłoża w sposób trwały. 6. Gry Zaplanowano wykonanie następujących gier (klasy, pajacyk, warcaby, kółko i krzyżyk). Do wykonania konturów (linii) należy użyć kostki betonowej w kolorze kontrastującym z szarym kolorem nawierzchni, w przypadku warcabów część pół wykonana w kolorze kontrastującym (szachownica).

12 ZAGOSPODAROWANIE NASYPU KOLEJOWEGO NA DEPTAK WIDOKOWY MIEJSCOWOŚCI PSZCZÓŁKI Lampy solarne - 10 sztuk W związku z brakiem dokumentacji technicznej branży energetycznej do oświetlenia deptaku zastosowano lampy parkowe solarne o następujących parametrach 1. Panel solarny - 15W*2 lub większe Mono/Polikrystaliczne ogniwo krzemowe 2. Akumulator - 12V/50Ah żelowy( wraz ze skrzynką do umieszczenia pod ziemią lub inne rozwiązanie techniczne zapewniające prawidłowe funkcjonowanie i bezpieczną eksploatację) 3. Lampy - LED o mocy 10 W lub większej 4. Sterownik 12V/10A 5. Czas świecenia - 3 dni deszczowych po 8 godzin dziennie 6. Wysokość słupa - 4,0 m - słup wyposażony w tabliczkę bezpiecznikową 7. Temperatura pracy C 8. W zestawie - kompletne i niezbędne do funkcjonowania okablowanie Typ lamp i ich wygląd należy uzgodnić z Zamawiającym.

13 ZAGOSPODAROWANIE NASYPU KOLEJOWEGO NA DEPTAK WIDOKOWY W MIEJSCOWOŚCI PSZCZÓŁKI System nawadniania kropelkowego System nawodnienia jest elementem wspomagającym rośliny w okresach długotrwałego braku opadów. Nawadnianie winno odbywać się jeden lub dwa razy w tygodniu. System oparty na sterowniku (sterownikach) elektrycznym wielosekcyjnym z elektrozaworami zamontowanymi przy studni. Poszczególne sekcje sterownika służą do zasilenia linii kropelkowych. W skład zestawu wchodzą : - studzienki na system sterowania, - studzienka przyłączeniowa wraz z zaworem odcinającym, - system sterowania, - sterownik wielosekcyjny, - czujnik przepływu, - bezprzewodowy czujnik opadu i temperatury, - system elektrozaworów, - reduktory zmniejszenia ciśnienia dla linii kropelkowych - zawór do odwodnienia instalacji - skrzynki zaworowe (w zależności od potrzeb) System nawodnienia kropelkowego ma zapewnić dostarczenie wody do roślin. Ze względu na wysokie średnie ciśnienie statyczne sieci wynoszące ponad 5,0 bar często występuje duże ciśnienie dynamiczne wobec czego instalacja musi być wyposażona w reduktory zmniejszenia ciśnienia. Łączna powierzchnia do nawodnienia kropelkowego wynosi ok m2 i obejmuje wszystkie rabaty, nie obejmuje natomiast nawadniania powierzchni trawników. Nawodnienie może funkcjonować jako jedna całość lub jako trzy systemy niezależne. Włączenie do sieci gminnej jednej lub trzech niezależnych instalacji (poprzez studzienkę z zaworem odcinającym ) może nastąpić w ul. Kopernika, ul. Gdańskiej (sieć gminna przebiega przy stopie wału) lub ul. Ogrodowej (ok. 20 m od stopy nasypu w drodze gminnej). W związku z przebiegiem przez całą długość nasypu linii elektrycznej o mocy 230V istnieje możliwość podłączenia sterowników do tabliczek bezpiecznikowych umiejscowionych w słupach lamp solarnych. W związku z dużą ilością rozwiązań systemowych oraz różnorodnością dostępnych materiałów zaleca się przyjęcie jednego z rozwiązań dostępnych na rynku z zachowaniem zasady aby wszystkie zastosowane materiały były zalecane przez producenta wybranego systemu. W okresie gwarancji należy zapewnić okresowe przeglądy oraz ewentualne regulacje pracy systemu nawadniania.
