TECHNOLOGIE KLEJENIA STOSOWANE W LOTNICTWIE - NOWOCZESNY WIRNIK AUTOROTACYJNY. Agnieszka Sobieszek Małgorzata Wojtas

Transkrypt

1 TECHNOLOGIE KLEJENIA STOSOWANE W LOTNICTWIE - NOWOCZESNY WIRNIK AUTOROTACYJNY Agnieszka Sobieszek Małgorzata Wojtas

2 Plan prezentacji I. Wprowadzenie; II. Cel badań; III. Przedmiot badań; IV. Stanowisko badawcze; V. Badania; VI. Wyniki; VII. Podsumowanie i wnioski.

3 Wprowadzenie Zaletą technologii klejenia: relacja wytrzymałości do wagi konstrukcji; możliwość łączenia materiałów o różnych właściwościach fizycznych i chemicznych; właściwości tłumiące drgania; zapewniają brak zmian strukturalnych w klejonych materiałach; stanowią dobry środek uszczelniający; umożliwiają regeneracje konstrukcji; zmniejszenie czasu i kosztów.

4 Cel badań Celem badań jest określenie wytrzymałości połączeń klejonych anodowanego stopu aluminium, z którego zostały wykonane łopaty wirnika nośnego wiatrakowca. Określenie optymalnych warunków i dobranie odpowiedniej technologii klejenia (przygotowanie powierzchni, dobór mieszanki klejącej) anodowanego aluminium pod kątem połączeń klejonych w projekcie Nowoczesny Wirnik Autorotacyjny.

5 Przedmiot badań Przedmiotem badań są próbki aluminiowe (6005 T6), klejone na zakładkę, wzmocnione stalowymi nakładkami.

6 Stanowisko badawcze Stanowisko badawcze umożliwiało czyste ścinanie połączeń klejonych. Akwizycja danych była realizowana poprzez urządzanie NI PXIe z dedykowaną aplikacją napisaną w LabView, która rejestrowała w czasie rzeczywistym siłę w funkcji przemieszczenia.

7 Badania - substancje klejące - Lp. Nazwa kleju Rodzaj kleju Proporcje 1 Epidian 52 żywica epoksydowa Epidian / Z1 =100:13 [g] /krzemionka ok. 2% wagowo 2 Araldite 2011 dwuskładnikowy A/B = 100:80 [g] 3 Elan-tech ADH dwuskładnikowy AS 90 / AW 91 = 100:45 [g]

8 Etapy przygotowania powierzchni TECHNOLOGIE KLEJENIA STOSOWANE W LOTNICTWIE Badania - sposoby przygotowania powierzchni Powierzchnia I Powierzchnia II Powierzchnia III Powierzchnia IV Odtłuszczanie za pomocą rozpuszczalnika (aceton) otoczenie) Usuwanie zanieczyszczeń za pomocą środka czyszczącego nie zawierającego chloru otoczenia) Odtłuszczanie za pomocą rozpuszczalnika (aceton) otoczenia) Odtłuszczanie za pomocą rozpuszczalnika (aceton) otoczenia) Trawienie za pomocą 35% roztworu kwasu fosforowego przez czas 10 [min] otoczenia) Odtłuszczanie powierzchni za pomocą rozpuszczalników (np. aceton) otoczenia) Obróbka ręczna za pomocą papieru ściernego o ziarnistości Odtłuszczanie za pomocą rozpuszczalnika (aceton) otoczenia)

9 Wyniki Powierzch nia I II III IV Mieszanka klejąca Średnia siła zrywająca [N] Wytrzymałość statyczna na ścinanie R t [N/mm 2 ] Elan-tech ,69 Araldite ,5 12,21 Epidian 52 + Z ,71 Elan-tech ,20 Araldite ,73 Epidian 52 + Z ,09 Elan-tech ,26 Araldite ,53 Epidian 52 + Z1 3072,5 6,83 Elan-tech ,46 Araldite ,32 Epidian 52 + Z ,56

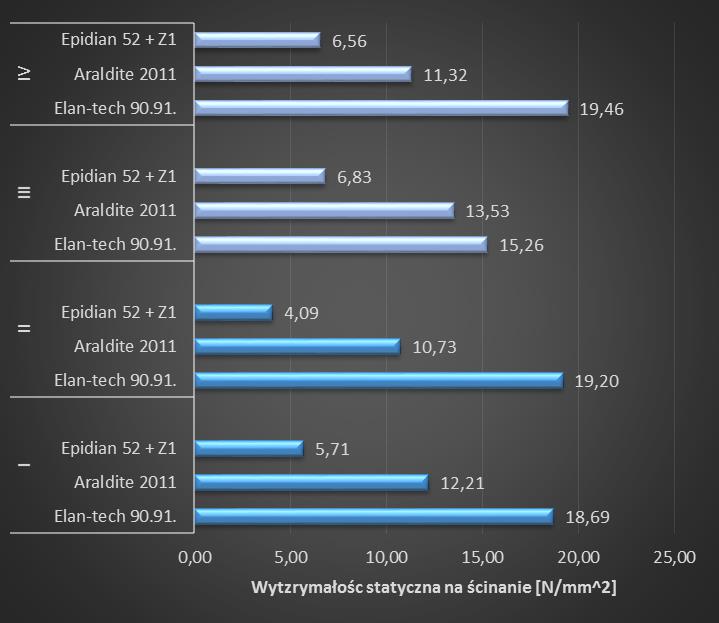

10 Wyniki

11 Podsumowanie i wnioski - Określenie optymalnej technologii klejenia powierzchnia II; - Dobór najlepszej mieszanki klejącej Elan-tech ; Kryteria jakie brano pod uwagę przy ostatecznym dobrze substancji i metody klejenia: Wytrzymałość statyczna na ścinanie; Łatwość aplikacji kleju; Łatwość przygotowania mieszanki klejącej; Pracochłonność przygotowania powierzchni; Czas potrzebny do pełnego utwardzenia się substancji klejącej; Koszty; Minimalizację ingerencji w warstwę anodowaną;

12 Dziękuję za uwagę
