Okna i osłony przeciwsłoneczne. Jerzy Żurawski

Transkrypt

1 Okna i osłony przeciwsłoneczne w energooszczędnych budynkach przyszłości Jerzy Żurawski

2 Dolnośląska Agencja Energii i Środowiska działa od 1999 roku w zakresie oszczędzania energii i ochrony środowiska w budownictwie mieszkaniowym, samorządowym oraz w przemyśle.. Właściciele: Dr arch. Agnieszka Cena Soroko: architekt, audytor energetyczny, ekspert Banku Światowego. Mgr inż. Jerzy Żurawski: inżynier budowlany, audytor energetyczny, Menager energetyczny wg CEM, uprawnienia europejskie ds. energii -Eurem,

3 Organizatorzy konkursu NAJLEPSZA STOLARKA BUDOWLANA Fundacja na Rzecz Efektywnego Wykorzystania Energii

4 OSŁONY PRZECIWSŁONECZNE Oszklenie jako osłony przeciwsłoneczne. Elementy stałe związane z konstrukcją budynku (światłołamacze) Urządzenia ochrony przeciwsłonecznej połączone z oszkleniem.

5

6

7

8 Osłony przeciwsłoneczne, rodzaje, zastosowanie Z materiałów firmy Renson

9 Naturalne osłony przeciwsłoneczne 1. Ukształtowanie terenu. 2. Gęstość zabudowy. 3. Geometria oraz celowo lub przypadkowo projektowane stałe elementy zacieniające budynku. 4. Zieleń na budynku i wokół budynku α= 30 st. F = 0,66 β= 45 st. F = 0,84 α= 45 st. F = 0,78 Razem połączenie trzech osłon przeciwsłonecznych jak wyżej F = 0,43

10

11 Zacienie zielenią

12 ZACIENIE OD URZĄDZEŃ ZACIENIAJĄCYCH

13 Osłony zewnętrzne Osłony wewnętrzne Osłony hermetycznie zamknięte w przestrzeni szybowej Rolety? rolety wewnętrzne żaluzje z systemami luster żaluzje listkowe żaluzje poziome-weneckie żaluzje weneckie markizy żaluzje pionowe rolety markizety żaluzje plisowane żaluzje plisowane łamacze światła refleksole siatki metalowe zasłony rzymskie maty okienne zasłony panelowe kotary

14 ŻALUZJE FASADOWE Funkcjonalność i estetyka Ograniczenie dopływu światła i energii słonecznej Kształtowniki lameli o kształcie eliptycznym, i szerokości 100, 150, 200, 250, 300 mm (a obiektowo jeszcze więcej) Możliwość montażu żaluzji w poziomie (układ horyzontalny) i pionie (układ wertykalny) Możliwość montażu lameli pod kątem regulowanym w zakresie od 0 do 45 stopni Możliwość mocowania do ściany przeszklonej (fasady), ściany wentylowanej i konstrukcji okiennych Swobodne kształtowanie konstrukcji dla zapewnienia optymalnej ochrony przeciwsłonecznej budynku

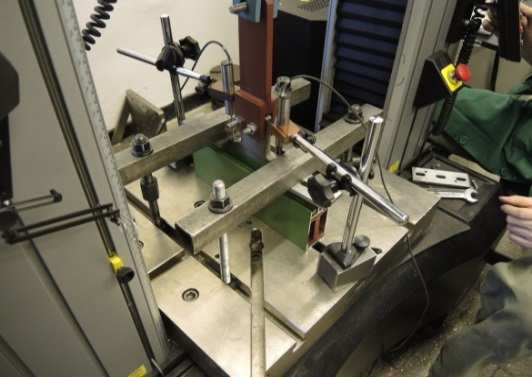

15 OCHRONA PRZECIWSŁONECZNA Rozwój i rozwiązania obiektowe Lamele wielkogabarytowe np. 450 mm i lamele składane np. 700 mm Lamele obiektowe, lamele z napędem elektromechanicznym Integracja żaluzji z systemami fasad Badania mechaniczne łączników żaluzji

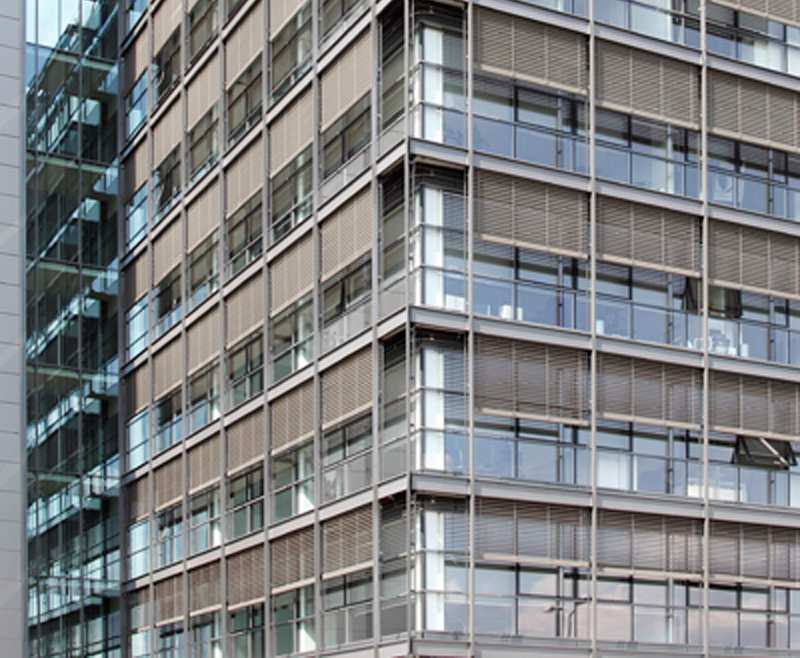

16 ŻALUZJE FASADOWE

17 Żaluzje lamelowe

18 Refleksolelub markizy pionowe zewnętrzne osłony

19 Markizy

20 OKIENNICE o zmiennych parametrach zacienienia

21 Refleksole Żaluzje zewnętrzne Materiały informacyjne firmy SELT

22

23 WYMAGANIA PRAWNE A OSŁONY PRZECIWSŁONECZNE ROZPORZNDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

24 Wymagania prawne (wprost) Okna wszystkich rodzajów budynków muszą charakteryzować się odpowiednim współczynnikiem przepuszczalności energii całkowitej promieniowania słonecznego oraz przegród szklanych i przezroczystych oznaczonym jako g. Wartość g liczony według wzoru g = g n f C musi być mniejsza od0,35 gdzie: g n -współczynnik całkowitej przepuszczalności energii promieniowania słonecznego dla typu oszklenia którego przykładowe wartości zamieszczono w tabeli poniżej, f C -współczynnik redukcji promieniowania ze względu na zastosowane urządzenia przeciwsłoneczne, w okresie letnim. Wartości współczynnika całkowitej przepuszczalności energii promieniowania słonecznego dla typu oszklenia g n należy przyjmować na podstawie deklaracji właściwości użytkowych okna. W przypadku braku danych wartość g n określa poniższa tabela:

25 Wartość współczynnika gn Lp. Typoszklenia Współczynnik całkowitej przepuszczalności energii promieniowania słonecznego g n 1 Pojedynczo szklone 0,85 2 Podwójnie szklone 0,75 3 Podwójnie szklone z powłoką selektywną 0,67 4 Potrójnie szklone 0,7 5 Potrójnie szklone z powłoką selektywną 0,5 6 Okna podwójne 0,75 Lp. Budowa zestawu szybowego ilość komór ilość szyb U G [W/m2K] L t g G 1 4ECF-16a-4CGP 1 2 1,1 80 0,63 2 4ECF-16a-4CG ,0 70 0,5 3 4CGP-18a-4ECF-18a-4CGP 2 3 0,5 71 0,49 4 4CG1-18a-4ECF-16a-4CG ,5 55 0,37 5 6SG62/34-16a-4ECF 1 2 1,0 63 0,34 6 4SG62/34-16a-4ECF-16a4CGP 2 3 0,5 56 0,31 7 4CGnrG-18a-4ECF-18a-4CGnrG 2 3 0,6 73 0,62

26 Lp. Typ zasłon Właściwości optyczne współczynnik absorpcji współczynnik przepuszczaln ości Współczynnik redukcji promieniowania f c osłona wewnętrzna osłona zewnętrzna 1 Białe żaluzje o lamelach nastawnych 0,1 2 Zasłony białe 0,1 3 Zasłony kolorowe 0,3 4 Zasłony z powłoką aluminiową 0,05 0,25 0,10 0,1 0,30 0,15 0,3 0,45 0,35 0,5 0,65 0,55 0,7 0,80 0,75 0,9 0,95 0,95 0,1 0,42 0,17 0,3 0,57 0,37 0,5 0,77 0,57 0,2 0,05 0,20 0,08

27 Ilość energii cieplnej przekazywanej do wnętrza budynków za pośrednictwem szklenia kształtuje warunki termiczne, a przez to komfort wewnątrz pomieszczeń. W związku z tym wielkość współczynnika g stanowi jeden z podstawowych parametrów charakteryzujących właściwości użytkowe szklenia. Współczynnik przepuszczalności całkowitej energii promieniowania słonecznego - g, oblicza się jako sumę współczynnika bezpośredniej przepuszczalności promieniowania słonecznego τ e i współczynnika wtórnego przekazywania ciepła q i oszklenia w kierunku wnętrza, określającego ciepło przekazywane przez konwekcję oraz długofalowe promieniowanie podczerwone (IR). Odpowiada tej części padającego promieniowania słonecznego, która została zaabsorbowana przez oszklenie. g n = τ e + q i

28

29 Wymagania prawne (nie wprost) Oprócz wymagań użytkowych budynek i jego instalacje ogrzewcze, wentylacyjne i klimatyzacyjne, ciepłej wody użytkowej, a w przypadku budynku użyteczności publicznej, zamieszkania zbiorowego, produkcyjnych, gospodarczych i magazynowych - również oświetlenia wbudowanego, powinny być zaprojektowane i wykonane w sposób, zapewniający spełnienie następujących wymagań minimalnych: wartość wskaźnika EP [kwh/(m 2 rok)] określającego roczne obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną jest mniejsza od wartości EP. Maksymalną wartość wskaźnika EP, określającego roczne obliczeniowe zapotrzebowanie budynku na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia, przygotowania ciepłej wody użytkowej oraz oświetlenia, oblicza się zgodnie z poniższym wzorem:; EP = EP H+W + ΔEP C + ΔEP L ; [kwh/(m 2 rok)] gdzie: EP H+W -cząstkowa maksymalna wartość wskaźnika EP na potrzeby ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej, ΔEP C -cząstkowa maksymalna wartość wskaźnika EP na potrzeby chłodzenia, ΔEP L -cząstkowa maksymalna wartość wskaźnika EP na potrzeby oświetlenia. Ponadto budynek powinien być zaprojektowany i wykonany w taki sposób, aby ograniczyć ryzyko przegrzewania budynku w okresie letnim.

30 ZJAWISKA WYSTĘPUJĄCE W NOWOCZESNYCH BUDYNKACH ENERGOOSZCZĘDNYCH

31 ANALIZA ENERGETYCZNA BUDYNKU OGRZEWANEGO, MIESZKALNEGO Z POWIERZCHNIĄ PRZESZKLONĄ WYNOSZĄCĄ 25% POWIERZCHNI UŻYTKOWEJ BUDYNKU Typ budynku Energia użytkowa -EU EP Wymagania prawne c.o. + went. c.w.u. c.o. + went. c.w.u. kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok Budynek wg WT2014* 40,5 15,7 73,3 34,1 od 2014 roku Udział procentowy 72,1% 27,9% 68,2% 31,8% Razem 56,2 107,4 120 Budynek WT2017* 32,8 15,7 53,9 30,3 od 2017 roku Udział procentowy 67,6% 32,4% 64,0% 36,0% Razem 48,5 84,2 95 Budynek WT2021* 23 15, ,2 od 2021 roku Udział procentowy 59,4% 40,6% 70,1% 29,9% Razem 38,7 64,2 65 Budynek pasywny 14,5 15,7 41,2 19,2 od 2021 roku Udział procentowy 48,0% 52,0% 68,2% 31,8% Razem 30,2 60,4 65

32 Analiza energetyczna budynku ogrzewanego i chłodzonego, mieszkalnego z powierzchnią przeszkloną wynoszącą 25% powierzchni użytkowej budynku Typ budynku Energia użytkowa - EU c.o. + went. c.w.u. chłód c.o. + went. c.w.u. EP chłód Wymagania prawne kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok Budynek WT ,5 15,7 37,6 73,3 34,1 45,4 od 2014 roku Razem 93,8 152,8 130 Budynek WT ,8 15, ,9 30,3 47,9 od 2017 roku Razem 88,5 132,1 105 Budynek WT ,9 15,7 43, ,2 51,2 od 2021 roku Razem 82,8 115,4 75 Budynek pasywny 14,5 15,7 46,5 41,2 19,2 54,6 od 2021 roku Razem 76,

33 AKTUALNE TRENDY W ARCHITEKTURZE Wykonane analizy geometrii aktualnie projektowanych budynków mieszkaniowych jedno i wielorodzinnych a także użyteczności publicznej, wykazały stały wzrost powierzchni przeźroczystych. Jak informują architekci, takie są oczekiwania użytkowników, prowadzące do coraz większych powierzchni szklanych. W aktualnie projektowanych budynkach mieszkaniowych najczęściej powierzchnia okien mieści się w przedziale 23-30% powierzchni użytkowej (p.u.). W budynkach użyteczności publicznej aktualnie projektowana jest powierzchnia przeźroczysta przekraczając bardzo często 30% p.u.. Zdarza się, że czasami stanowi nawet 50% p.u.. W budynkach o dużej powierzchni przegród przeźroczystych zapotrzebowanie na energię na ogrzewanie jest najczęściej dużo mniejsze do zapotrzebowania na energię na chłodzenie. Z tego powodu instalowane są duże i kosztowne inwestycyjnie i eksploatacyjnie jednostki wentylacyjno-klimatyzacyjne mające dostarczyć dużą ilość odpowiednio przygotowanego powietrza. Trudności w spełnieniu warunków użytkowych są tym większe latem im większa jest powierzchnia przegród przeźroczystych i im więcej powstaje energii cieplnej podczas użytkowania budynku.

34

35

36

37 Obliczeniowe zużycie energii w budynku mieszkaniowym spełniającym wymagania prawne obowiązujące od 2017 roku przy różnej powierzchni okien. Budynek NF40 (spełniający wym. Warunków technicznych w 2017) Aw/Af nieodnawialna nieodnawialna energia użytkowa Wzrost zużycia energia pierwotna energia pierwotna na ogrzewanie energii na na ogrzewanie na chłodzenie EU H+W chłodzenie o EP H+W EP C [kwh/m2rok] [kwh/m2rok] [kwh/m2rok] [%] 16% 32, % 20% 32,6 53,7 40,1 18% 25% 32,8 53,9 47,9 41% 30% 33,2 54,2 55,7 64% 35% 33,6 54,5 63,6 87% 40% 34,2 54,9 71,5 110%

38 STOSOWANIE SPECJALNYCH SZYB KLIMATYCZNYCH

39 Lp. Budowa zestawu szybowego ilość komór ilość szyb U G L t g G [W/m2K] 1 4ECF-16a-4CGP 1 2 1,1 80 0,63 2 4ECF-16a-4CG ,0 70 0,5 3 4CGP-18a-4ECF-18a-4CGP 2 3 0,5 71 0,49 4 4CG1-18a-4ECF-16a-4CG ,5 55 0,37 5 6SG62/34-16a-4ECF 1 2 1,0 63 0,34 6 4SG62/34-16a-4ECF-16a4CGP 2 3 0,5 56 0,31 7 4CGnrG-18a-4ECF-18a-4CGnrG 2 3 0,6 73 0,62

40 Charakterystyka energetyczna budynku w zależności od rozwiązań przyjętych dla szyb Lp. Typ budynku Energia użytkowa -EU c.o. + went. chłód Energia pierwotna - EP c.o. + chłód went. Razem EP kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok 1 Budynek z szybami o g =0,33 52, ,2 21,5 108, Budynek z szybami o g =0,63 i osłonami o fc = 0,08 Oszczędności energii poz. 1 -poz.2 Budynek z szybami o g =0,63 bez osłon zewnętrznych 39,2 3,1 65,2 9 74,2 13,20 11,90 21,97 12,50 34,47 39,2 27,9 71,8 35,1 106,9

41 Podsumowanie Stosowanie osłon przeciwsłonecznych pozwala: w znaczący sposób zmniejszyć zużycie energii na chłodzenie obiektu w okresie chłodniczym, skrócić długość sezonu chłodniczego, zapewnić w pomieszczeniach wewnętrznych odpowiedni klimat komfortu, obniżyć udział lub pominąć konieczność stosowania urządzeń chłodniczych lub w znaczący sposób obniżyć moc urządzeń chłodniczych, przy prawidłowym dobraniu parametrów osłony przeciwsłonecznej, użytkować pomieszczenia z wykorzystaniem światła zewnętrznego bez konieczności użycia światła sztucznego chronić użytkowników przed zjawiskiem olśnienia umożliwia spełnienie wymagań prawych w zakresie nieodnawialnej energii pierwotnej EP

42 Podsumowanie Typ budynku Energia użytkowa - EU c.o. + went. c.w.u. chłód c.o. + went. EP c.w.u. chłód Wymagania prawne kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok kwh/m2rok Budynek WT2014 bez osłon 38,8 15,7 37,6 73,3 34,1 45,4 od 2014 roku Udział procentowy 42,1% 17,0% 40,8% 48,0% 22,3% 29,7% Razem 92,1 152,8 130 Budynek WT2014 z osłonami fc = 0,08 38,8 15,7 8,7 70,4 34,1 5 od 2014 roku Udział procentowy 61,4% 24,8% 13,8% 59,0% 28,6% 4,2% Razem 63,2 119,4 130

43 Podsumowanie Stosowanie osłon przeciwsłonecznych ma wpływ na wybór rozwiązań optymalnych w zakresie przegród przeźroczystych. Analizy mające na celu wskazanie rozwiązanie optymalne daje inne wyniki dla: okien bez uwzględnienia wpływu osłon przeciwsłonecznych dla okien z uwzględnieniem wpływu osłon przeciwsłonecznych

44 TOP TEN OKNA 2015 Jerzy Żurawski Dolnośląska Agencja Energii i Środowiska Fundacja na Rzecz Efektywnego Wykorzystania Energii

45 Organizatorzy konkursu NAJLEPSZA STOLARKA BUDOWLANA Fundacja na Rzecz Efektywnego Wykorzystania Energii

46 Maksymalna punktacja przydzielana dla okien

47 OCENAPARAMETRÓWSTOLARKIBUDOWLANEJ. Etap 1. Wybór produktów na podstawie informacji zawartych na stronach internetowych z uwzględnieniem pozycji rynkowej (małe firmy nie posiadają lub nie pokazują na stronach internetowych wyników badań. Etap 2. Wstępna weryfikacja stolarki ze względu na izolacyjność termiczną: WT2017: U W < 1,1 W/m2K oraz WT2021: U W < 0,9 W/m2K Etap 3. Weryfikacja deklarowanych parametrów (np. obliczenie U, deklarowane wartości mostków termicznych wynikające z zalecanego sposobu montażu), Etap 4. Potwierdzenie parametrów wykonanymi przez jednostki akredytowane: Instytut Techniki Budowlanej IFT Rosenheim Mobilne Laboratoria Techniki Budowlanej przypadku braku jednej wartości przyjmowano parametry referencyjne Etap 5. Analiza produktu w kryteriach konkursu

48

49 Wyniki konkursu OKNA 2015 NAJLEPSZA STOLARKA BUDOWLANA w kategoriach: Drzwi zewnętrzne Okna drewniane Okna dachowe Okna metalowe Okna PCV

50 Drzwi zewnętrzne Etap 1. Wybrano z rynku firmy posiadające produkty, dla których deklarowano wartości spełniające wymagania konkursu: 55 firm i 110 wyrobów Etap 2. Do dalszej pracy wyłoniono 86 wyrobów spełniających wymagania konkursu. Etap 3. Wybrano do weryfikacji 66 wyrobów. Etap 4. Weryfikacja parametrów technicznych i ekonomicznych Etap 5. Wykonano analizę szczegółową dla 33 wyrobów.

51 Lp. Symbol producent a Razem punktacja za odporność na obciążenie wiatrem oraz wodoszczelność Punktacja za izolacyjność akustyczną Ud EE h W/m2K kwh/m2 Punktacj a za EE Punktacja za ekonomikę rozwiązań Łączna punktacja 1 T 11 11,85 0,64-76,3 45,00 14,48 82,831 2 Ł 15 13,73 0,54-86,5 39,70 12,60 80,978 3 AD ,6-81,98 41,87 12,66 78,523 4 S 14 9, ,0 32,07 20,00 75,776 5 G 10 13,75 0,58-89,9 38,19 10,24 72,551 6 L 15 13,73 0,85-112,9 30,39 13,06 72,126 7 AB 9 14,58 0,6-91,6 37,48 11,04 72,078 8 M 10 13,73 0,63-94,1 36,46 10,26 70,399 9 P 13 12,04 0,94-118,4 29,00 13,73 67, J 10 13,73 0,68-98,4 34,88 9,02 67,571

52 Laureaci TOPTEN 2015 w kategorii drzwi zewnętrzne Nazwa producenta Wyróżniony produkt DELTA F.P.H.U. "PARMAX" s.c. P. Paruch, A. Paruch Ł&K Sp.j. OknoPlus SP. z o.o. P.D. "BARAŃSKI" Sp. jawna P.W. VIKKING KTS sp. z o.o. Prestige 88P Maxim 68S Top design INOX Thermo Alu AluStar Thermo Wood Plus Thermo Wood Arctic Plus POL-SKONE Sp. z o.o. Ontario 03 Zakład Stolarki Budowlanej "CAL" Z. Cywiński i wspólnicy Spółka Jawna kolekcja arktyczna -Rovaniemi - Svalbard,

53 Okna drewniane pionowe Etap 1. Wybrano z rynku firmy posiadające produkty, dla których deklarowano wartości spełniające wymagania konkursu: 58 firm i 78 wyrobów Etap 2. Do dalszej pracy wyłoniono 62 wyrobów spełniających wymagania konkursu. Etap 3. Wybrano do weryfikacji 56 wyrobów. Etap 4. Weryfikacja parametrów technicznych i ekonomicznych Etap 5. Wykonano analizę szczegółową dla 18 wyrobów.

54 Lp. Symbol producent a Punktacja - parametry szyby Razem punktacja za odporność na obciążenie wiatrem oraz wodoszczelność Punktacja za izolacyjność akustyczną Uw W/m2K EE h kwh/m2 Punktacja za EE h Efektywność ekonomiczn a - punktacja EE h*k Łączna punktacja 1 K 8, ,78 0,68-43,35 40,00 14,31 90,24 2 M 8, ,00 0,8-46,11 37,61 15,00 89,81 3 I 8, ,56 0,78-48,00 36,13 13,68 88,49 4 C 8, ,31 0,79-47,98 36,14 14,73 84,33 5 F 8, ,40 0,83-49,09 35,32 11,73 83,97 6 G 7, ,31 0,78-53,93 32,15 11,59 79,55 7 B 8, ,06 0,87-55,21 31,41 11,19 77,81 8 H 8, ,81 0,8-51,52 33,66 11,27 76,89 9 A 8, ,06 0,67-57,50 30,16 10,84 76,21 10 D 8, ,53 0,84-54,01 32,11 9,12 74,93

55 Laureaci TOPTEN 2015 w kategorii okna drewniane Producent Nazwa produktu CDM Sp. z o.o. CDM Soft-Line 88 DRUTEX S.A. Softline 88 Fabryka Okien VIDAWO KARO Okna Drewniane M&S Okna i Drzwi Sp. z o.o. 78mm Energo EKO92 NIV 92 FA POL-SKONE Sp. z o.o. EC 90 PPUH PINUS SP.J. J&M SMOLARCZYK SŁOWIŃSCY SP. J. 92 Energy+ Classic IV 88 THERMO Sobański Sp. j. PASSIV 92 STOLBUD Włoszczowa S.A. Capital 92 WITRAŻ SP.Z O.O. SP.K. EcoTherm 92

56 Okna dachowe Etap 1. Wybrano z rynku firmy posiadające produkty, dla których deklarowano wartości spełniające wymagania konkursu: 9 firm i 36 wyrobów Etap 2. Do dalszej pracy wyłoniono 32 wyrobów spełniających wymagania konkursu. Etap 3. Wybrano do weryfikacji 22 wyrobów. Etap 4. Weryfikacja parametrów technicznych i ekonomicznych Etap 5. Wykonano analizę szczegółową dla 21 wyrobów.

57 Lp. Symbol producenta Punktacja za parametry szyby Razem punktacja za odporność na obciążenie wiatrem oraz wodoszczelność Punktacja za izolacyjność akustyczną g G Uw W/m2K Punktacja za efektywność energetyczn ą okna z osłoną Punktacja za efektywność ekonomiczną Łączna punktacja h + c wraz z osłoną 1 H 8, ,00 0,47 0,81 33,62 11,48 85,98 2 G 7, ,82 0,43 0,58 40,00 5,18 83,60 3 I 7, ,01 0,44 0,8 33,05 8,83 81,28 4 B 7, ,61 0,4 0,51 37,86 4,78 77,71 5 J 8, ,43 0,62 1,3 23,74 15,00 76,69 6 K 8, ,02 0,62 1,3 23,74 10,74 74,02 7 M 8, ,85 0,44 0,8 28,96 8,45 72,70 8 O 8, ,05 0,44 0,93 26,58 9,66 71,47 9 P 8, ,05 0, ,44 10,36 70,93 10 Ł 8, ,43 0,46 0,97 25,36 8,84 70,20

58 Laureaci TOPTEN 2015 w kategorii okna dachowe FAKRO Sp. z o.o producent OKPOL Sp. z o.o. produkt FTT R3 FTT U8 Thermo FTT U6 FTP-V U3 FTP-V L3 FTP-V U5 ISK I3 ISO I3 ISO I6

59 Okna pionowe PVC Etap 1. Wybrano z rynku firmy posiadające produkty, dla których deklarowano wartości spełniające wymagania konkursu: 104 firm i 166 wyrobów Etap 2. Do dalszej pracy wyłoniono 68 wyrobów spełniających wymagania konkursu. Etap 3. Wybrano do weryfikacji 60 wyrobów. Etap 4. Weryfikacja parametrów technicznych i ekonomicznych Etap 5. Wykonano analizę szczegółową dla 37 wyrobów.

60 Lp. Symbol produktu Punktacja za parametry szyby Razem punktacja za odporność na obciążenie wiatrem oraz wodoszczelność Punktacja za izolacyjność akustyczną Uw W/m2K EE h kwh/m2r ok Punktacja za EE h Ekonomika -punktacja EE h*k Łączna punktacja 1 C 8, ,57 0,7-39,67 34,47 13,10 82,247 2 Z 8, ,57 0,72-40,26 33,97 8,52 79,605 3 A 8, ,93 0,79-46,56 29,37 15,00 78,405 4 Ł 8, ,34 0,7-41,14 33,24 10,25 77,237 5 H 8, ,89 0,77-43,92 31,14 11,94 76,112 6 AD 8, ,89 0,76-42,01 32,55 7,85 75,789 7 AB 8, ,55 0,74-42,94 31,85 8,09 75,681 8 K 8, ,55 0,81-48,53 28,18 11,18 75,455 9 B 7, ,61 0,72-49,97 27,37 13,78 75, E 8, ,23 0,75-44,04 31,05 12,15 74,783

61 Laureaci TOPTEN 2015 w kategorii okna PCV producent produkt DRUTEX S.A. Eko Okna Sp. z o.o. EMPOL S.A. Firma "AdamS" H. Pędzich M&S Pomorska Fabryka Okien Sp. z o.o. Oknoplus Sp. z o.o. P.P.U.H. RODEX Sp. z o.o. VETREX Sp. z o.o. IGLO ENERGY Classic EkoSun 90/5 EkoSun 90/6 Okno Prestiż Alu Inside Passiv-line Plus Passiv-line Ultra MB-104 Passive lub MS EVOLUTION MS System MSPL_MD Okno NorskStil RodlineHFL ThermoPLUS V82
