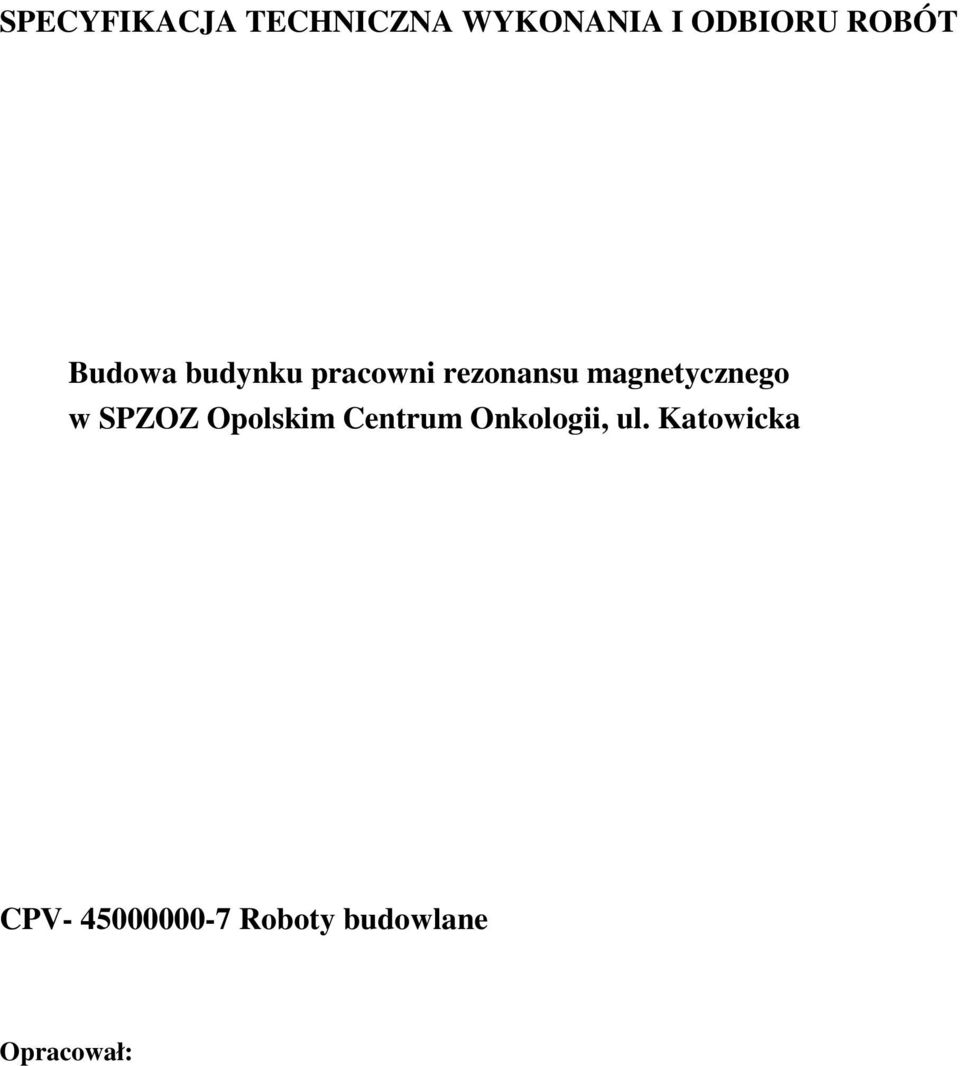

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Budowa budynku pracowni rezonansu magnetycznego w SPZOZ Opolskim Centrum Onkologii, ul. Katowicka CPV Roboty budowlane Opracował:

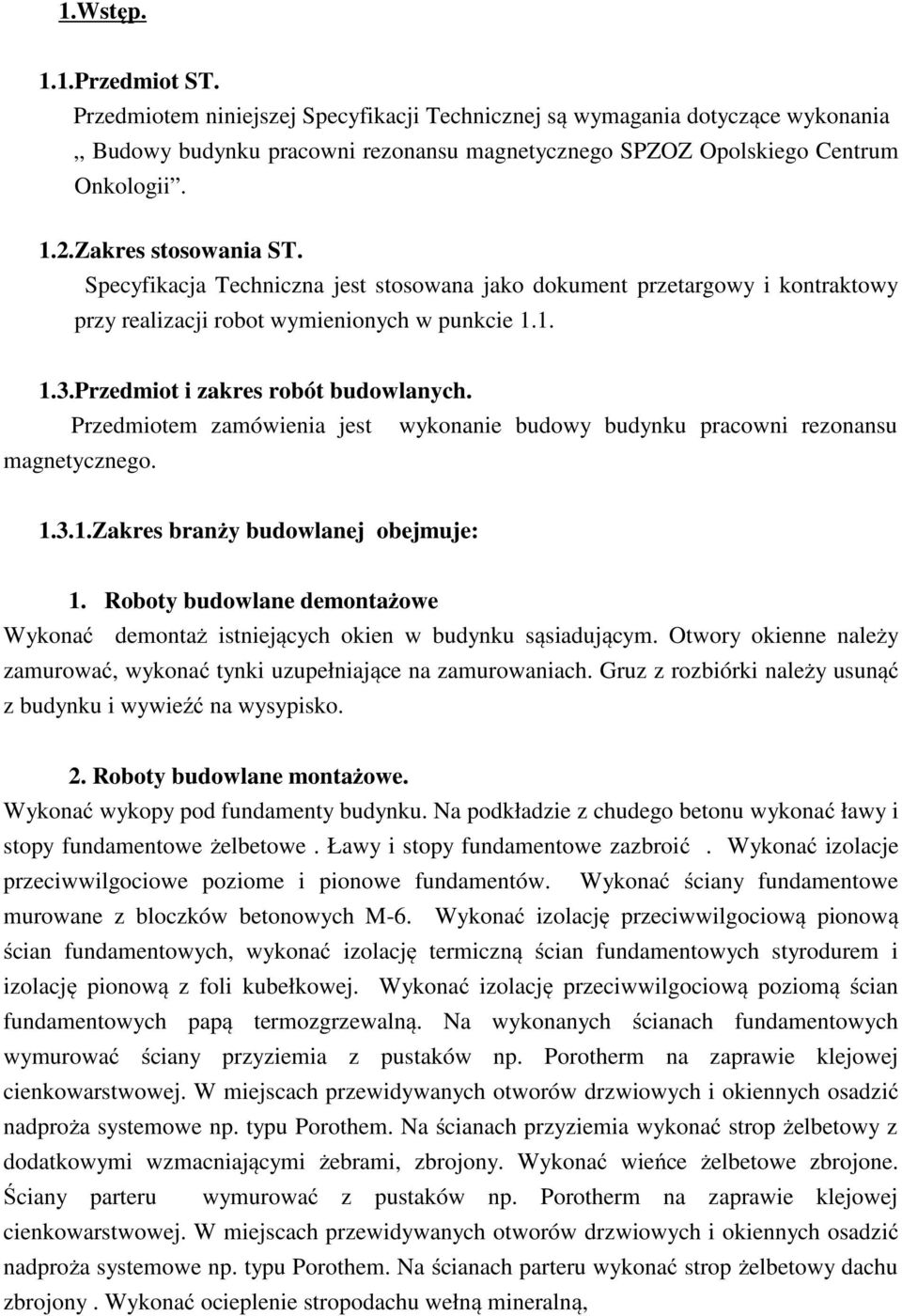

2 1.Wstęp. 1.1.Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania,, Budowy budynku pracowni rezonansu magnetycznego SPZOZ Opolskiego Centrum Onkologii. 1.2.Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy realizacji robot wymienionych w punkcie Przedmiot i zakres robót budowlanych. Przedmiotem zamówienia jest wykonanie budowy budynku pracowni rezonansu magnetycznego Zakres branży budowlanej obejmuje: 1. Roboty budowlane demontażowe Wykonać demontaż istniejących okien w budynku sąsiadującym. Otwory okienne należy zamurować, wykonać tynki uzupełniające na zamurowaniach. Gruz z rozbiórki należy usunąć z budynku i wywieźć na wysypisko. 2. Roboty budowlane montażowe. Wykonać wykopy pod fundamenty budynku. Na podkładzie z chudego betonu wykonać ławy i stopy fundamentowe żelbetowe. Ławy i stopy fundamentowe zazbroić. Wykonać izolacje przeciwwilgociowe poziome i pionowe fundamentów. Wykonać ściany fundamentowe murowane z bloczków betonowych M-6. Wykonać izolację przeciwwilgociową pionową ścian fundamentowych, wykonać izolację termiczną ścian fundamentowych styrodurem i izolację pionową z foli kubełkowej. Wykonać izolację przeciwwilgociową poziomą ścian fundamentowych papą termozgrzewalną. Na wykonanych ścianach fundamentowych wymurować ściany przyziemia z pustaków np. Porotherm na zaprawie klejowej cienkowarstwowej. W miejscach przewidywanych otworów drzwiowych i okiennych osadzić nadproża systemowe np. typu Porothem. Na ścianach przyziemia wykonać strop żelbetowy z dodatkowymi wzmacniającymi żebrami, zbrojony. Wykonać wieńce żelbetowe zbrojone. Ściany parteru wymurować z pustaków np. Porotherm na zaprawie klejowej cienkowarstwowej. W miejscach przewidywanych otworów drzwiowych i okiennych osadzić nadproża systemowe np. typu Porothem. Na ścianach parteru wykonać strop żelbetowy dachu zbrojony. Wykonać ocieplenie stropodachu wełną mineralną,

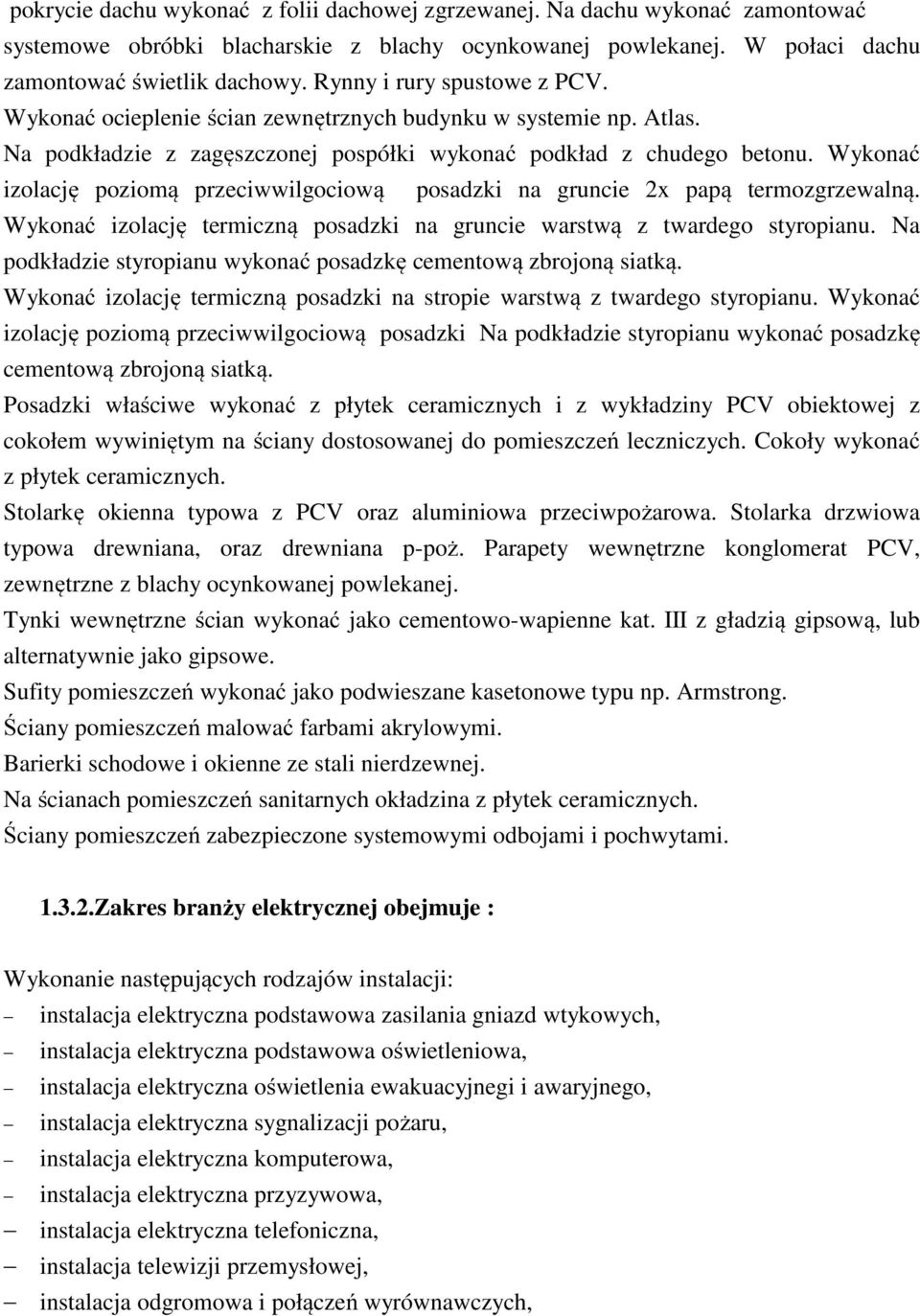

3 pokrycie dachu wykonać z folii dachowej zgrzewanej. Na dachu wykonać zamontować systemowe obróbki blacharskie z blachy ocynkowanej powlekanej. W połaci dachu zamontować świetlik dachowy. Rynny i rury spustowe z PCV. Wykonać ocieplenie ścian zewnętrznych budynku w systemie np. Atlas. Na podkładzie z zagęszczonej pospółki wykonać podkład z chudego betonu. Wykonać izolację poziomą przeciwwilgociową posadzki na gruncie 2x papą termozgrzewalną. Wykonać izolację termiczną posadzki na gruncie warstwą z twardego styropianu. Na podkładzie styropianu wykonać posadzkę cementową zbrojoną siatką. Wykonać izolację termiczną posadzki na stropie warstwą z twardego styropianu. Wykonać izolację poziomą przeciwwilgociową posadzki Na podkładzie styropianu wykonać posadzkę cementową zbrojoną siatką. Posadzki właściwe wykonać z płytek ceramicznych i z wykładziny PCV obiektowej z cokołem wywiniętym na ściany dostosowanej do pomieszczeń leczniczych. Cokoły wykonać z płytek ceramicznych. Stolarkę okienna typowa z PCV oraz aluminiowa przeciwpożarowa. Stolarka drzwiowa typowa drewniana, oraz drewniana p-poż. Parapety wewnętrzne konglomerat PCV, zewnętrzne z blachy ocynkowanej powlekanej. Tynki wewnętrzne ścian wykonać jako cementowo-wapienne kat. III z gładzią gipsową, lub alternatywnie jako gipsowe. Sufity pomieszczeń wykonać jako podwieszane kasetonowe typu np. Armstrong. Ściany pomieszczeń malować farbami akrylowymi. Barierki schodowe i okienne ze stali nierdzewnej. Na ścianach pomieszczeń sanitarnych okładzina z płytek ceramicznych. Ściany pomieszczeń zabezpieczone systemowymi odbojami i pochwytami Zakres branży elektrycznej obejmuje : Wykonanie następujących rodzajów instalacji: instalacja elektryczna podstawowa zasilania gniazd wtykowych, instalacja elektryczna podstawowa oświetleniowa, instalacja elektryczna oświetlenia ewakuacyjnegi i awaryjnego, instalacja elektryczna sygnalizacji pożaru, instalacja elektryczna komputerowa, instalacja elektryczna przyzywowa, instalacja elektryczna telefoniczna, instalacja telewizji przemysłowej, instalacja odgromowa i połączeń wyrównawczych,

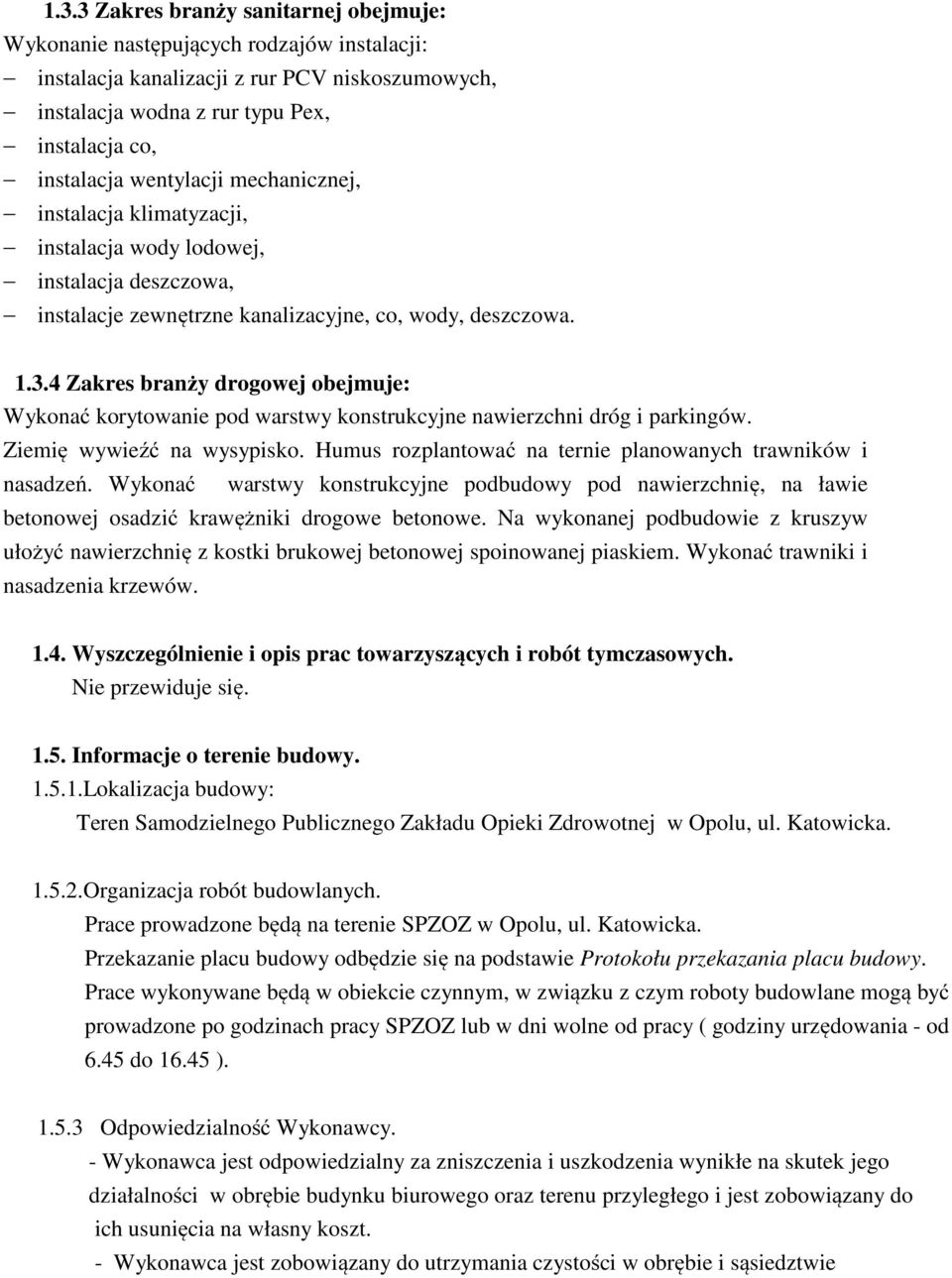

4 1.3.3 Zakres branży sanitarnej obejmuje: Wykonanie następujących rodzajów instalacji: instalacja kanalizacji z rur PCV niskoszumowych, instalacja wodna z rur typu Pex, instalacja co, instalacja wentylacji mechanicznej, instalacja klimatyzacji, instalacja wody lodowej, instalacja deszczowa, instalacje zewnętrzne kanalizacyjne, co, wody, deszczowa Zakres branży drogowej obejmuje: Wykonać korytowanie pod warstwy konstrukcyjne nawierzchni dróg i parkingów. Ziemię wywieźć na wysypisko. Humus rozplantować na ternie planowanych trawników i nasadzeń. Wykonać warstwy konstrukcyjne podbudowy pod nawierzchnię, na ławie betonowej osadzić krawężniki drogowe betonowe. Na wykonanej podbudowie z kruszyw ułożyć nawierzchnię z kostki brukowej betonowej spoinowanej piaskiem. Wykonać trawniki i nasadzenia krzewów Wyszczególnienie i opis prac towarzyszących i robót tymczasowych. Nie przewiduje się Informacje o terenie budowy Lokalizacja budowy: Teren Samodzielnego Publicznego Zakładu Opieki Zdrowotnej w Opolu, ul. Katowicka Organizacja robót budowlanych. Prace prowadzone będą na terenie SPZOZ w Opolu, ul. Katowicka. Przekazanie placu budowy odbędzie się na podstawie Protokołu przekazania placu budowy. Prace wykonywane będą w obiekcie czynnym, w związku z czym roboty budowlane mogą być prowadzone po godzinach pracy SPZOZ lub w dni wolne od pracy ( godziny urzędowania - od 6.45 do ) Odpowiedzialność Wykonawcy. - Wykonawca jest odpowiedzialny za zniszczenia i uszkodzenia wynikłe na skutek jego działalności w obrębie budynku biurowego oraz terenu przyległego i jest zobowiązany do ich usunięcia na własny koszt. - Wykonawca jest zobowiązany do utrzymania czystości w obrębie i sąsiedztwie

5 prowadzonych prac, - Wykonawca ponosi odpowiedzialność za sprzęt i materiały budowlane składowane na terenie budowy. - Wszelkie zanieczyszczenia oraz szkody wynikłe na skutek działalności Wykonawcy zostaną przez niego usunięte niezwłocznie Warunki bezpieczeństwa pracy. Wykonawca jest odpowiedzialny za zorganizowanie i realizację prac zgodnie z obowiązującymi przepisami BHP i przeciwpożarowymi Zaplecze dla potrzeb Wykonawcy. Zaplecze budowy Wykonawca zorganizuje w przekazanych Protokołem przekazania pomieszczeniach lub poza budynkiem, na terenie będącym we władaniu SPZOZ we wskazanym miejscu. Zamawiający wskaże Wykonawcy punkt poboru wody, energii oraz miejsce ustawienia kontenera na śmieci. 2. Zakres robót budowlanych wg CPV Roboty budowlane w zakresie budowy placówek zdrowotnych. 3. Wymagania dotyczące właściwości wyrobów budowlanych. Wszystkie materiały użyte do budowy muszą być dopuszczone do obrotu i stosowania Na terenie kraju. Materiały i wyroby zastosowane do wykonania planowanego remontu muszą posiadać stosowne certyfikaty, aprobaty i atesty ( decyzje) jednostek certyfikujących lub być zgodne z PN przenoszącymi europejskie normy zharmonizowane. Odpowiednie warunki transportu i przechowywania materiałów zapewni Wykonawca. 4. Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót. Nie precyzuje się. 5. Wymagania dotyczące środków transportu. Nie precyzuje się. 6. Wymagania dotyczące wykonania robót budowlanych. Roboty budowlane należy wykonywać zgodnie z technologią podaną w programie funkcjonalnoużytkowym. 7. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia.

6 W trakcie trwania czynności odbiorowych Wykonawca dostarczy Zamawiającemu dokumenty dotyczące zastosowanych materiałów budowlanych ( aprobaty, certyfikaty, atesty). Zamawiający dokona odbioru tych materiałów, które są zgodne z materiałami przedstawionymi w ofercie. 8. Wymagania dotyczące obmiaru robót. Określenie ilości wykonanych robót odbędzie się na podstawie książki obmiaru ( prowadzonej przez Wykonawcę ), która po sprawdzeniu przez Zamawiającego stanowić będzie załącznik do kosztorysu powykonawczego. 9. Odbiór robót. Zgodnie z zapisami umowy Odbiór jakościowy. Odbiór jakościowy robót nastąpi w oparciu o obowiązujące normy budowlane ( a w przypadku ich braku w oparciu o karty technologiczne producentów materiałów ) określające sposób wykonywania prac oraz dopuszczalne tolerancje i odchyłki od standardu. Wszystkie roboty budowlano-montażowe należy wykonywać zgodnie z,,warunkami technicznymi wykonania robót budowlano montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej oraz instrukcjami szczegółowymi dla poszczególnych systemów budowlanych. W przypadku stwierdzenia usterek lub odstępstw od norm lub kart technologicznych, Zamawiający wyznaczy dodatkowy termin ich usunięcia. W przypadku nie usunięcia przez Wykonawcę usterek i odstępstw w tym terminie, Zamawiający zacznie naliczać kary umowne za nieterminową realizację prac, a w przypadku wystąpienia wad nie nadających się do usunięcia Zamawiający zmniejszy wartość wykonanych robót. 9.2 Odbiór ilościowy. Odbiór ilościowy robót będzie podstawą do ustalenia wartości zrealizowanych przez Wykonawcę prac. Wykonawca przedstawi Zamawiającemu książkę obmiaru robót po jej sprawdzeniu przez Zamawiającego, Wykonawca na podstawie książki obmiaru sporządzi kosztorys powykonawczy. Sprawdzony i zatwierdzony kosztorys powykonawczy będzie podstawą do wystawienia faktury. 10. Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących. Nie przewiduje się wystąpienia robót tymczasowych i prac towarzyszących.

7 11. Dokumenty odniesienia. Podstawą wykonania robót jest program funkcjonalno-użytkowy.
