1 Skrócona instrukcja obsługi Cyfrowy aparat fotograficzny Model DMC-S3 DMC-S1 Przed przystąpieniem do podłączania, obsługi lub regulacji opisywanego wyrobu prosimy o dokładne zapoznanie się z całą instrukcją. Bardziej szczegółowe informacje dotyczące obsługi opisywanego aparatu można znaleźć w pozycji Instrukcja obsługi funkcje zaawansowane (w formacie PDF) na dołączonej płycie CD-ROM. Aby ją przeczytać, należy ją zainstalować na komputerze. Web Site: EP VQT3E30 M1210KZ0

2 Szanowny nabywco, Korzystając ze sposobności chcielibyśmy podziękować za zakup opisywanego aparatu cyfrowego Panasonic. Prosimy o zapoznanie się z treścią niniejszej instrukcji obsługi i zachowanie jej, aby móc do niej zajrzeć w przyszłości. Należy zwrócić uwagę, że rzeczywiste przyciski, opcje menu i elementy aparatu cyfrowego mogą się różnić od przedstawionych na rysunkach w niniejszej instrukcji obsługi. Ściśle przestrzegać praw autorskich. Kopiowanie nagranych taśm, płyt lub innych publikowanych bądź nadawanych materiałów do innych celów niż na własny użytek może naruszać prawa autorskie. Nagrywanie pewnych materiałów do celów prywatnych może być również objęte ograniczeniami. Informacje dotyczące bezpieczeństwa OSTRZEŻENIE: ABY ZMINIMALIZOWAĆ RYZYKO POŻARU, PORAŻENIA PRĄDEM LUB USZKODZENIA WYROBU NALEŻY CHRONIĆ GO PRZED DESZCZEM, WILGOCIĄ, KAPIĄCĄ WODĄ I ZACHLAPANIEM. NIE NALEŻY STAWIAĆ NA NIM PRZEDMIOTÓW WYPEŁNIONYCH CIECZAMI, NP. WAZONÓW. NALEŻY UŻYWAĆ WYŁĄCZNIE ZALECANYCH AKCESORIÓW. NIE NALEŻY ZDEJMOWAĆ POKRYWY (ANI PANELU TYLNEGO). WEWNĄTRZ NIE MA ŻADNYCHCZĘŚCI, KTÓRE MOŻNA SAMODZIELNIE NAPRAWIĆ. WSZELKIE NAPRAWY ZLECAĆ WYKWALIFIKOWANYM PRACOWNIKOM SERWISU. Informacje na temat akumulatora UWAGA Ryzyko wybuchu w przypadku nieprawidłowej wymiany baterii. Należy wymieniać wyłącznie na baterie tego samego typu lub zalecane przez producenta. Baterie utylizować zgodnie z zaleceniami producenta. Nie nagrzewaj ani nie wystawiaj na działanie płomieni. Nie zostawiaj akumulatora w samochodzie z zamkniętymi drzwiami i oknami, pozostawionym przez dłuższy czas w miejscu nasłonecznionym. Ostrzeżenie Ryzyko pożaru, wybuchu i poparzeń. Nie demontować, ogrzewać powyżej 60 C ani nie palić. W POBLIŻU URZĄDZENIA POWINNO ZNAJDOWAĆ SIĘ ŁATWO DOSTĘPNE GNIAZDO ELEKTRYCZNE. Oznaczenie identyfikacyjne produktu Produkt Cyfrowy aparat fotograficzny Ładowarka akumulatora Na spodzie Na spodzie Miejsce 2 VQT3E30 (POL) (POL) VQT3E30 3

3 Ładowarka - informacje UWAGA! NIE INSTALOWAĆ ANI STAWIAĆ URZĄDZENIA WEWNĄTRZ REGAŁU NA KSIĄŻKI, W ZABUDOWANEJ SZAFCE ANI W INNYM ZAMKNIĘTYM MIEJSCU. ZAPEWNIĆ URZĄDZENIU DOBRĄ WENTYLACJĘ. ABY NIE DOSZŁO DO PORAŻENIA PRĄDEM LUB POŻARU W WYNIKU PRZEGRZANIA, NALEŻY UPEWNIĆ SIĘ, ŻE ZASŁONY I INNE MATERIAŁY NIE PRZESŁANIAJĄ OTWORÓW WENTYLACYJNYCH. OTWORÓW WENTYLACYJNYCH URZĄDZENIA NIE WOLNO ZASŁANIAĆ GAZETAMI, OBRUSAMI, ZASŁONAMI I PODOBNYMI PRZEDMIOTAMI. NA URZĄDZENIU NIE WOLNO STAWIAĆ ŹRÓDEŁ OTWARTEGO OGNIA, NA PRZYKŁAD ZAPALONYCH ŚWIEC. BATERIE UTYLIZOWAĆ W SPOSÓB UWZGLĘDNIAJĄCY OCHRONĘ ŚRODOWISKA. Po podłączeniu przewodu zasilającego ładowarka akumulatora znajduje się w stanie gotowości. Obwód pierwotny znajduje się przez cały czas pod napięciem, jak długo przewód zasilający jest podłączony do gniazda elektrycznego. Eksploatacja W przypadku korzystania z zasilacza sieciowego należy używać przewodu zasilającego dostarczonego wraz z zasilaczem. Zawsze używać oryginalnego kabla AV Panasonic (DMW-AVC1; wyposażenie opcjonalne). Nie używać innych kabli połączeniowych USB za wyjątkiem dołączonego. Nie zbliżać aparatu do urządzeń elektromagnetycznych (np. kuchenek mikrofalowych, telewizorów, gier wideo itp.). W przypadku użytkowania aparatu na telewizorze lub w jego sąsiedztwie obrazy i dźwięk w aparacie mogą być przerywane przez promieniowanie fal elektromagnetycznych. Nie używać aparatu w pobliżu telefonów komórkowych, ponieważ mogą one powodować zakłócenia obrazu i dźwięku. Nagrane dane mogą ulec zniszczeniu, a obrazy zniekształceniu w wyniku oddziaływania silnych pól magnetycznych wytwarzanych przez głośniki lub duże silniki. Promieniowanie fal elektromagnetycznych wytwarzane przez mikroprocesory może mieć niekorzystny wpływ na aparat, wywołując zniekształcenia obrazu i dźwięku. Jeżeli w wyniku niekorzystnego oddziaływania sprzętu elektromagnetycznego aparat przestanie działać prawidłowo, należy go wyłączyć, po czym wyjąć akumulator bądź odłączyć zasilacz sieciowy (DMW-AC5E; opcja). Następnie powtórnie włożyć akumulator lub podłączyć zasilacz sieciowy i włączyć aparat. Nie używać aparatu w sąsiedztwie nadajników radiowych lub linii wysokiego napięcia. Nadajniki radiowe lub linie wysokiego napięcia mogą mieć niekorzystny wpływ na nagrywane obrazy i dźwięk. Informacja dla użytkowników o gromadzeniu i pozbywaniu się zużytych urządzeń i baterii Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych produktów i baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego oraz postanowieniami Dyrektyw 2002/96/WE i 2006/66/WE. Prawidłowe pozbywanie się w/w produktów i baterii pomaga oszczędzać cenne zasoby naturalne i zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska naturalnego, który towarzyszy niewłaściwej gospodarce odpadami. Więcej informacji o zbiórce oraz recyklingu zużytych produktów i baterii można otrzymać od władz lokalnych, miejscowego przedsiębiorstwa oczyszczania lub w punkcie sprzedaży, w którym użytkownik nabył przedmiotowe towary. Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane przepisami prawa krajowego. Dotyczy użytkowników firmowych działających na terenie Unii Europejskiej Chcąc w odpowiedni sposób pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się ze sprzedawcą lub dostawcą, który udzieli dalszych informacji. [Informacje o pozbywaniu się w/w urządzeń w państwach trzecich] Niniejsze symbole obowiązują wyłącznie na terenie Unii Europejskiej. Chcąc pozbyć się w/w urządzeń elektrycznych lub elektronicznych, należy skontaktować się z władzami lokalnymi lub sprzedawcą w sprawie właściwego sposobu wyrzucania tego rodzaju przedmiotów. Dotyczy symbolu baterii (symbole przykładowe): Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego. 4 VQT3E30 (POL) (POL) VQT3E30 5 Cd

4 Indeks Informacje dotyczące bezpieczeństwa...2 Przed rozpoczęciem pracy Podstawy Standardowe akcesoria Przed przystąpieniem do eksploatacji aparatu należy sprawdzić, czy zestaw zawiera wszystkie akcesoria. Numery katalogowe części - stan na styczeń 2011 r. Standardowe akcesoria...7 Nazwy podzespołów i części urządzenia...8 Przycisk kursora...9 Przygotowania Ładowanie akumulatora...10 Wkładanie i wyjmowanie karty (opcja)/akumulatora...12 Miejsce docelowe zapisu zdjęć (karty i pamięć wewnętrzna)...13 Ustawianie zegara...14 Ustawianie menu...15 Wybór trybu nagrywania...16 Wykonywanie zdjęć przy automatycznych ustawieniach Tryb [Inteligentny auto]...17 Nagrywanie filmów Tryb [Film]...19 Podgląd zdjęć [Odtw. norm.]...20 Usuwanie zdjęć...20 Inne Czytanie instrukcji obsługi (w formacie PDF)...21 Dane techniczne...23 Moduł akumulatorowy* NCA-YN101H Przed użyciem akumulator należy naładować. Moduł akumulatorowy może być w tekście określany po prostu mianem akumulator. Ładowarka akumulatora DE-A92A Ładowarka akumulatorowa może być w tekście określana po prostu mianem ładowarki. Przewód zasilający K2CQ2YY00082 Pasek na rękę VFC4297 Kabel podłączeniowy USB K1HY08YY0017 CD-ROM VFF0737 Oprogramowanie: Do instalacji oprogramowania na komputerze. Instrukcja obsługi * W przypadku decyzji o zakupie zapasowego akumulatora należy zakupić opcjonalny akumulator (DMW-BCK7E). Karty pamięci i kabel AV są elementami opcjonalnymi. Jeżeli karta nie będzie używana, zdjęcia można zapisywać w pamięci wewnętrznej i z niej je odtwarzać. W przypadku zagubienia znajdujących się w zestawie akcesoriów skontaktuj się ze sprzedawcą lub najbliższym centrum serwisowym. (Akcesoria można zakupić oddzielnie.) Opakowanie należy utylizować we właściwy sposób. Drobne przedmioty należy trzymać w bezpiecznym miejscu poza 6 VQT3E30 (POL) (POL) VQT3E30 7

5 Nazwy podzespołów i części urządzenia Przedstawione w tej instrukcji ilustracje i ekrany mogą odbiegać od faktycznego wyglądu produktu i ekranów. W niniejszym podręczniku, jako przykłady do objaśnień, wykorzystano ekrany z modelu DMC-S3. Wskaźnik samowyzwalacza/ lampka pomocnicza AF Wyświetlacz LCD Przycisk [MODE] Przycisk kursora Przycisk migawki Przycisk zasilania Lampa błyskowa Głośnik Pokrywa gniazda adaptera zasilacza Tubus obiektywu Pokrywa karty/ Obiektyw akumulatora Gniazdo statywu Mikrofon Zapewnić stabilność statywu. Przycisk zoomu Zaczep paska na rękę Wskazane jest używanie dostarczonego paska na rękę, aby nie upuścić aparatu. [MENU/SET] (wyświetlanie menu/ustawianie) Przycisk kursora w lewo ( ) Samowyzwalacz Przycisk kursora w dół ( ) Zmiana wyświetlanych informacji Przycisk kursora Przycisk kursora w górę ( ) Kompensacja ekspozycji Przycisk kursora w prawo ( ) Lampa błyskowa W niniejszej instrukcji używany przycisk jest przedstawiany na ciemniejszym tle lub wskazywany strzałkami. Przycisk odtwarzania Przycisk [ / ] (usuwanie/powrót) Gniazdo [AV OUT/DIGITAL] Pokrywa gniazd Zawsze używać oryginalnego zasilacza sieciowego Panasonic (DMW- AC5E; opcja). W przypadku korzystania z zasilacza sieciowego należy używać wyłącznie adaptera zasilacza (DMW-DCC10; opcja) i zasilacza sieciowego (DMW-AC5E; opcja) marki Panasonic. Jeżeli w trakcie nagrywania filmu z użyciem zasilacza sieciowego nastąpi przerwa w zasilaniu, na przykład w wyniku awaria zasilania lub odłączenia zasilacza, nagrywany film nie zostanie zarejestrowany. W przypadku niektórych statywów lub monopodów, albo przy pewnych sposobach trzymania aparatu, może dojść do zasłonięcia głośnika i ograniczenia słyszalności między innymi sygnalizacji dźwiękowej. 8 VQT3E30 (POL) (POL) VQT3E30 9

6 Ładowanie akumulatora Informacje o akumulatorach, jakie można stosować w opisywanym aparacie W opisywanym aparacie można stosować akumulatory NCA-YN101H (w zestawie) i DMW-BCK7E (opcja). Stwierdzono, że na niektórych rynkach można nabyć fałszywe akumulatory, które są bardzo podobne do oryginalnych. Niektóre z tych akumulatorów nie mają odpowiednich zabezpieczeń wewnętrznych, przez co nie spełniają one wymogów stosownych norm bezpieczeństwa. Istnieje pewne prawdopodobieństwo, że wspomniane akumulatory mogą grozić pożarem lub eksplozją. Oświadczamy niniejszym, że nie ponosimy żadnej odpowiedzialności za jakiekolwiek wypadki lub awarie wynikłe ze stosowania nieoryginalnych akumulatorów. Aby mieć pewność, że używane produkty są bezpieczne, zalecamy stosowanie oryginalnych akumulatorów Panasonic. Używać zalecanej ładowarki i akumulatora. W chwili zakupu aparatu akumulator nie jest naładowany. Przed przystąpieniem do eksploatacji należy naładować akumulator i nastawić zegar. Akumulator należy ładować za pomocą ładowarki w pomieszczeniu (10 C - 30 C). Wsunąć styki akumulatora i włożyć akumulator do ładowarki Napis [LUMIX] powinien być skierowany na zewnątrz. Podłączyć ładowarkę do gniazda elektrycznego Lampka ładowania ([CHARGE]) Wł.: Trwa ładowanie (ok. 115 min. przy całkowitym rozładowaniu)*1 *1 W przypadku akumulatora DMW-BCK7E (opcja) czas ładowania wynosi ok. 120 min. Wył.: Ładowanie zakończone Po zakończeniu ładowania wyjąć akumulator Informacje dotyczące pojemności zapisu (zdjęcia/czas nagrywania) Akumulator w zestawie DMW-BCK7E (opcja) Pojemność 660 mah 680 mah Liczba zdjęć, jakie ok. 250*2 /240*3 zdjęć ok. 255*2 /245*3 zdjęć można zarejestrować Czas nagrywania ok. 125*2 /120*3 min. ok. 127*2 /122*3 min. Czas odtwarzania ok. 200 min. ok. 205 min. *2 DMC-S3 *3 DMC-S1 Warunki zapisu wg standardu CIPA CIPA to skrót od [Camera & Imaging Products Association]. Tryb [Normalne zdjęcie] Temperatura: 23 C/Wilgotność: 50 %RH przy włączonym monitorze LCD. Używana karta pamięci SD marki Panasonic (32 MB). Używany akumulator z zestawu. Rozpoczęcie robienia zdjęć po 30 sekundach od włączenia aparatu. (Funkcja optycznego stabilizatora obrazu ustawiona na [ON].) Zapis co 30 sekund z pełnym błyskiem lampy przy co drugim zdjęciu. Praca z zoomem przy każdorazowym zapisie (skrajna pozycja W skrajna pozycja T lub skrajna pozycja T skrajna pozycja W) Wyłączanie aparatu co 10 zdjęć i odczekanie, aż akumulator ostygnie. Liczba możliwych do zarejestrowania zdjęć lub dostępny czas pracy zależą od panujących warunków zewnętrznych oraz od warunków eksploatacji. Podane liczby mogą ulec zmniejszeniu w niskich temperaturach albo przy częstym korzystaniu z lampy błyskowej, zoomu lub innych funkcji. 10 VQT3E30 (POL) (POL) VQT3E30 11

7 Wkładanie i wyjmowanie karty (opcja)/ akumulatora Przed otwarciem pokrywy karty/akumulatora ( ) należy wyłączyć zasilanie i przesunąć pokrywę w kierunku na zewnątrz ( ), jak pokazano na rysunku Wsunąć akumulator i kartę, zwracając uwagę na prawidłowy kierunek wkładania Akumulator: Wsunąć do oporu, aż rozlegnie się charakterystyczne kliknięcie, i sprawdzić, czy dźwignia zaczepiona jest od góry na akumulatorze. Karta: Wsunąć do oporu, aż rozlegnie się charakterystyczne kliknięcie. Zamknąć pokrywę karty/ akumulatora i dosunąć pokrywę do oporu, co sygnalizowane jest charakterystycznym kliknięciem zatrzasku Wyjmowanie Wyjmowanie akumulatora: przesunąć dźwignię w kierunku wskazywanym strzałką Dźwignia Wyjmowanie karty: nacisnąć w środku Używać zawsze oryginalnych akumulatorów marki Panasonic (NCA- YN101H; w zestawie lub DMW-BCK7E; opcja). W przypadku stosowania innych akumulatorów nie można zagwarantować odpowiedniej jakości wyrobu. Jeżeli karta nie zostanie wsunięta do oporu, może ulec uszkodzeniu. Miejsce docelowe zapisu zdjęć (karty i pamięć wewnętrzna) Pamięć wewnętrzna (DMC-S3: ok. 70 MB/DMC-S1: ok. 20 MB) W przypadku zapełnienia używanej karty, pamięć wewnętrzna może służyć jako miejsce tymczasowego zapisu nagrań. Czas dostępu w przypadku pamięci wewnętrznej może być dłuższy w porównaniu z kartą. Zgodne karty pamięci (opcja) Poniższe karty oparte na standardzie SD (zalecana marka Panasonic) Typ karty Pojemność Uwagi Karty pamięci SD Karty pamięci SDHC Karty pamięci SDXC 8 MB 2 GB Można używać w urządzeniach zgodnych z odpowiednimi formatami. 4 GB 32 GB Przed użyciem kart pamięci SDXC sprawdzić, czy posiadany komputer i inne urządzenia obsługują ten typ karty. 48 GB, 64 GB Obsługiwane są tylko wymienione z lewej strony rodzaje kart o podanych pojemnościach. Do nagrywania filmów zalecana jest karta SD o szybkości Klasy 6 * lub wyższej. * Klasa szybkości SD odnosi się do specyfikacji szybkości dla zapisu ciągłego. Szybkość karty SD można sprawdzić na jej etykiecie lub innych materiałach dotyczących karty. (Przykład) Klasa 6 Najświeższe informacje: (Ta witryna jest dostępna wyłącznie w języku angielskim.) Kartę pamięci należy przechowywać w miejscu niedostępnym dla dzieci (ryzyko połknięcia). 12 VQT3E30 (POL) (POL) VQT3E30 13

8 Ustawianie zegara W nowym aparacie zegar nie jest ustawiony. Nacisnąć przycisk zasilania ( ) Zasilanie zostanie włączone. Nacisnąć [MENU/SET] ( ) Korzystając z przycisków, wybrać język i nacisnąć [MENU/ SET] Zostanie wyświetlony ekran [Ustaw zegar]. Nacisnąć [MENU/SET] Przyciski służą do wyboru odpowiedniej pozycji (rok, miesiąc, dzień, godzina, minuta, kolejność wyświetlania lub format wyświetlania godziny), a przyciski - do zmiany ustawienia Aby anulować Nacisnąć [ / ]. Nacisnąć [MENU/SET] Sprawdzić ustawienie i nacisnąć przycisk [MENU/ SET] Aby wrócić do poprzedniego ekranu, należy nacisnąć [ / ]. Włączyć ponownie zasilanie i sprawdzić wyświetlaną godzinę. Ustawianie menu Przy obsłudze menu [Konfiguracja], menu [Nagr.] i menu [Odtwarzanie] należy korzystać z poniższej przykładowej procedury. Przykład: Zmiana ustawienia w pozycji [Tryb AF] z na w trybie [Normalne zdjęcie] Nacisnąć przycisk [MENU/SET], aby wyświetlić menu Przełączanie do menu [Nagr.] Wybrać [Nagr.] i nacisnąć [MENU/SET]. Korzystając z przycisków, zaznaczyć [Tryb AF], po czym nacisnąć przycisk [MENU/SET] W przypadku niektórych elementów menu, ich ustawienia mogą nie pojawić się lub będą wyświetlane w inny sposób. Korzystając z przycisków, zaznaczyć, a następnie nacisnąć przycisk [MENU/SET], aby zatwierdzić ustawienie Nacisnąć kilkakrotnie [ / ], aby zamknąć menu Zmiana ustawienia godziny Wybrać [Ust. zegara] z menu [Nagr.] lub [Konfiguracja], wykonać czynności opisane w punkcie i. 14 VQT3E30 (POL) (POL) VQT3E30 15

9 Wybór trybu nagrywania Nacisnąć przycisk zasilania ( ) Zasilanie zostanie włączone. Nacisnąć przycisk [MODE] ( ) Nacisnąć przycisk, aby wybrać tryb nagrywania Nacisnąć przycisk [MENU/SET] ( ) Tryb [Inteligentny auto] Wykonywanie zdjęć przy automatycznych ustawieniach. Tryb [Normalne zdjęcie] Wykonywanie zdjęć przy ustawieniach użytkownika. [Tryb sceny] Wykonywanie zdjęć zgodnie z ujęciem. Tryb [Film] Nagrywanie filmów. Wykonywanie zdjęć przy automatycznych ustawieniach Tryb [Inteligentny auto] Tryb nagrywania: Wystarczy tylko skierować aparat na obiekt, aby na podstawie informacji takich jak twarz, ruch, jasność i odległość automatycznie zostały wprowadzone optymalne ustawienia, zapewniające wyraźne zdjęcia bez potrzeby wprowadzania ustawień ręcznie. Nacisnąć przycisk zasilania ( ) Zasilanie zostanie włączone. Nacisnąć przycisk [MODE] ( ) Nacisnąć przycisk, aby wybrać tryb [Inteligentny auto] Nacisnąć przycisk [MENU/SET] ( ) Zrobić zdjęcie Nacisnąć do połowy (nacisnąć delikatnie i ustawić ostrość) Nacisnąć do końca (nacisnąć przycisk do końca, aby zarejestrować zdjęcie) W przypadku zauważalnych drgań, aparat należy trzymać oburącz, trzymając ramiona blisko tułowia i stojąc w lekkim rozkroku, ze stopami rozstawionymi na szerokość barków. Wskaźnik ostrości ( ) (Ostrość ustawiona: podświetlony / Brak ostrości: miga) Przy włączonej funkcji wykrywania twarzy wokół twarzy fotografowanej osoby wyświetlany jest obszar AF ( ). W pozostałych przypadkach wyświetlany jest on na obiekcie w miejscu, gdzie ustawiono ostrość. Ostrość: Maks. W: 5 cm / Maks. T: 1 m i więcej 16 VQT3E30 (POL) (POL) VQT3E30 17

10 Wykonywanie zdjęć przy automatycznych ustawieniach Tryb [Inteligentny auto] (ciąg dalszy) Tryb nagrywania: Automatyczne rozpoznawanie sceny Po skierowaniu aparatu na wybrany obiekt rozpoznawane jest ujęcie i automatycznie wprowadzane są optymalne ustawienia. Rodzaj wykrytego ujęcia sygnalizowany jest przez dwie sekundy niebieską ikoną. Wykrywane są osoby Wykrywane są ujęcia krajobrazu Wykrywane są osoby i ujęcia nocne (Tylko w przypadku wyboru opcji ) Wykrywane są ujęcia nocne Wykrywane są ujęcia w zbliżeniu Wykrywane są zachody słońca Rozpoznaje ruch obiektu w celu uniknięcia rozmycia, gdy wybrane ujęcie nie odpowiada żadnemu z powyższych. Jeżeli aparat automatycznie rozpozna ujęcie i osoby w kadrze ( lub ), uruchamiana jest funkcja rozpoznawania twarzy, a ostrość i ekspozycja są dobierane do rozpoznanych twarzy. Nagrywanie filmów Tryb [Film] Tryb nagrywania: Nacisnąć przycisk [MODE] Nacisnąć przycisk, aby wybrać tryb [Film] Nacisnąć przycisk [MENU/SET] Rozpocząć nagrywanie Nacisnąć do połowy (ustawianie ostrości) Zakończyć nagrywanie Nacisnąć do końca Nacisnąć do końca (rozpoczęcie nagrywania) Pozostały czas nagrywania (orientacyjny) Czas nagrywania jaki upłynął Ostrość i zoom nie zmieniają się i są takie same, jak na początku nagrania. Zaraz po naciśnięciu przycisku migawki do oporu należy go zwolnić. Nagranie kończy się automatycznie, gdy nie już więcej miejsca na zapisanie filmu. Filmy można nagrywać w sposób ciągły maksymalnie do 15 minut. Nie można również nagrywać w sposób ciągły filmów przekraczających 2 GB. Aby nagrać więcej niż 15 minut lub 2 GB, należy ponownie nacisnąć przycisk migawki. (Czas pozostały do zakończenia operacji nagrywania w trybie ciągłym jest wyświetlany na ekranie.) 18 VQT3E30 (POL) (POL) VQT3E30 19

11 Podgląd zdjęć [Odtw. norm.] Tryb odtwarzania: Nacisnąć przycisk odtwarzania ( ) Korzystając z przycisków, zaznaczyć zdjęcie Aby odtworzyć film, wystarczy zaznaczyć dany obraz korzystając z przycisków lub, a następnie nacisnąć przycisk, aby rozpocząć odtwarzanie. Uważać, by nie zasłaniać głośnika. Zdjęcia można wydrukować podłączając aparat do komputera lub drukarki, bądź też przekazując kartę SD pracownikowi punktu fotograficznego. Usuwanie zdjęć Tryb odtwarzania: Nie można przywrócić usuniętych zdjęć. Nacisnąć [ / ] ( ), aby usunąć wyświetlane zdjęcie Przyciskiem zaznaczyć [Tak], a następnie nacisnąć przycisk [MENU/SET] ( ) Czytanie instrukcji obsługi (w formacie PDF) Bardziej szczegółowe informacje dotyczące obsługi opisywanego aparatu można znaleźć w pozycji Instrukcja obsługi funkcje zaawansowane (w formacie PDF) na dołączonej płycie CD-ROM. Aby ją przeczytać, należy ją zainstalować na komputerze. W przypadku systemu Windows Włączyć komputer i włożyć płytę CD-ROM zawierającą Instrukcję obsługi (w zestawie) Kliknąć Instrukcje obsługi Wybrać właściwy język, a następnie kliknąć Instrukcje obsługi, aby przeprowadzić instalację Powrót do menu instalacji. Następna strona. Następna strona. Kliknąć dwukrotnie ikonę skrótu Instrukcje obsługi na pulpicie 20 VQT3E30 (POL) (POL) VQT3E30 21

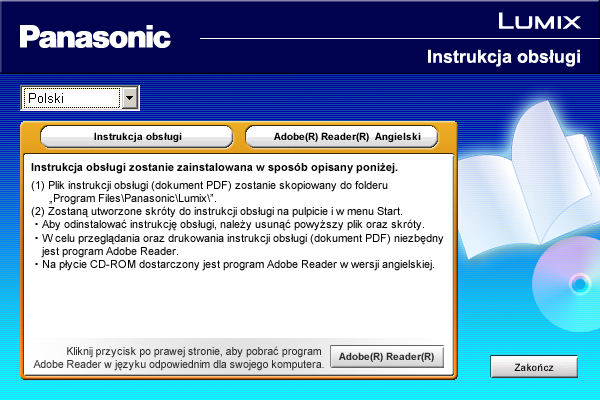

12 Czytanie instrukcji obsługi (w formacie PDF) (ciąg dalszy) W przypadku problemów z otwarciem Instrukcji obsługi (w formacie PDF) Do przeglądania lub wydrukowania Instrukcji obsługi (w formacie PDF) potrzebny jest program Adobe Acrobat Reader 5.0, Adobe Reader 7.0 lub nowszy. Włożyć płytę CD-ROM z Instrukcją obsługi (w zestawie), kliknąć, po czym postępować zgodnie z informacjami wyświetlanymi na ekranie, aby przeprowadzić instalację. Zgodny system operacyjny: Windows 2000 SP4 / Windows XP SP3 / Windows Vista SP2 / Windows 7 Z poniższej witryny internetowej można pobrać i zainstalować odpowiednią dla używanego systemu operacyjnego wersję programu Adobe Reader. Program Adobe Reader na dołączonej płycie CD-ROM jest w wersji angielskiej. Aby pobrać program Adobe Reader w wersji językowej odpowiedniej dla posiadanego komputera, należy kliknąć. Odinstalowanie Instrukcji obsługi (w formacie PDF) Usunąć plik PDF z folderu ProgramFiles\Panasonic\Lumix\. Gdy nie można wyświetlić zawartości folderu Program Files, należy kliknąć Pokaż zawartość tego folderu, aby była ona widoczna. W przypadku systemu Macintosh Włączyć komputer i włożyć płytę CD-ROM zawierającą Instrukcję obsługi (w zestawie) Otworzyć folder Manual na płycie CD-ROM, po czym skopiować do tego folderu plik PDF z wybraną wersją językową Kliknąć dwukrotnie plik PDF, aby go otworzyć Dane techniczne Skrócona instrukcja obsługi: Informacje dotyczące bezpieczeństwa Zasilanie Prąd stały 5,1 V Pobór mocy Podczas nagrywania: 1,2 W Podczas odtwarzania: 0,7 W Liczba pikseli (DMC-S3) efektywnych pikseli (DMC-S1) pikseli aparatu Czujnik obrazu Matryca CCD 1/2,33, łączna liczba pikseli: pikseli (DMC-S3) pikseli (DMC-S1) Podstawowy filtr barwny Obiektyw 4 x zoom optyczny f=5,0 mm do 20,0 mm (w przypadku aparatu 35 mm : 28 mm do 112 mm)/ F3,1 (Maks. W) do F6,5 (Maks. T) Zoom cyfrowy Maks. 4 x Dodatkowy zoom optyczny Zakres ostrości Inteligentny auto/ Normalny/Film Tryb sceny System migawki Nagrywanie zdjęć seryjnych Szybkość zdjęć seryjnych Liczba zdjęć, jakie można nagrać Maks. 8,4 x (DMC-S3) Maks. 7,8 x (DMC-S1) (Przy rozmiarze obrazu 3 miliony pikseli [3M] lub mniejszym.) 5 cm (Szeroki)/1 m (Tele) do Mogą występować odchylenia od powyższych ustawień Migawka elektroniczna + migawka mechaniczna 2 zdjęć/sek. (DMC-S3) Szybkość zdjęć seryjnych zależy od szybkości zapisu na karcie i rozmiaru obrazu. (DMC-S1) Do zapełnienia karty/pamięci wewnętrznej 22 VQT3E30 (POL) (POL) VQT3E30 23

13 Dane techniczne (ciąg dalszy) Czas otwarcia migawki Ekspozycja (AE) Tryb pomiaru Wyświetlacz LCD 8 do 1/1600 AUTO (Program AE) Kompensacja ekspozycji (z krokiem 1/3 EV, -2 EV do +2 EV) Wielokrotny Matryca LCD TFT 2,7 (4:3) (ok punktów) (współczynnik pola widzenia ok. 100 %) Lampa błyskowa Zasięg lampy błyskowej: (ISO ) ok. 40 cm do 3,3 m (Szeroki) Mikrofon Monofoniczny Głośnik Monofoniczny Nośniki zapisu Pamięć wewnętrzna (DMC-S3: ok. 70 MB, DMC-S1: ok. 20 MB)/ karta pamięci SD/karta pamięci SDHC/ karta pamięci SDXC Format nagrywanego pliku Zdjęcie JPEG (oparty na DCF (Design rule for Camera File system), oparty na standardzie Exif 2.3) Filmy QuickTime Motion JPEG (filmy z dźwiękiem) Interfejs Cyfrowy USB 2.0 (Duża szybkość) Danych z komputera nie można zapisywać w aparacie przy użyciu kabla połączeniowego USB. Analogowy sygnał wideo NTSC/PAL, zespolony (przełączany za pośrednictwem menu) Audio Liniowe wyjście audio (Monofoniczny) Gniazda AV OUT / DIGITAL: Dedykowane gniazdo wtykowe (8-stykowe) Wymiary ok. 98,8 mm (szer.) x 58,8 mm (wys.) x 20,9 mm (głęb.) (bez wystających części) Waga Z kartą i akumulatorem: ok. 117 Bez karty i akumulatora: ok. 110 Temperatura 0 C do 40 C robocza Wilgotność 10 %RH do 80 %RH robocza Ładowarka akumulatora (Panasonic DE-A92A): Informacje dotyczące bezpieczeństwa Wejście 110 V do 240 V ~ 50/60Hz, 0,2 A Wyjście 4,2 V 0,43 A (Ładowanie akumulatora) Moduł akumulatorowy (litowo-jonowy) (Panasonic NCA-YN101H): Informacje dotyczące bezpieczeństwa Napięcie/ 3,6 V / 660 mah pojemność 24 VQT3E30 (POL) (POL) VQT3E30 25

14 Logo SDXC jest znakiem towarowym SD-3C, LLC. QuickTime i logo QuickTime są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Apple Inc., wykorzystywanymi w ramach posiadanej licencji. W tym produkcie wykorzystano DynaFont firmy DynaComware Corporation. DynaFont jest zarejestrowanym znakiem towarowym DynaComware Taiwan Inc. Pozostałe nazwy, nazwy firm i wyrobów występujące w niniejszej instrukcji są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. EU Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Web Site: Panasonic Corporation 2011
