SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

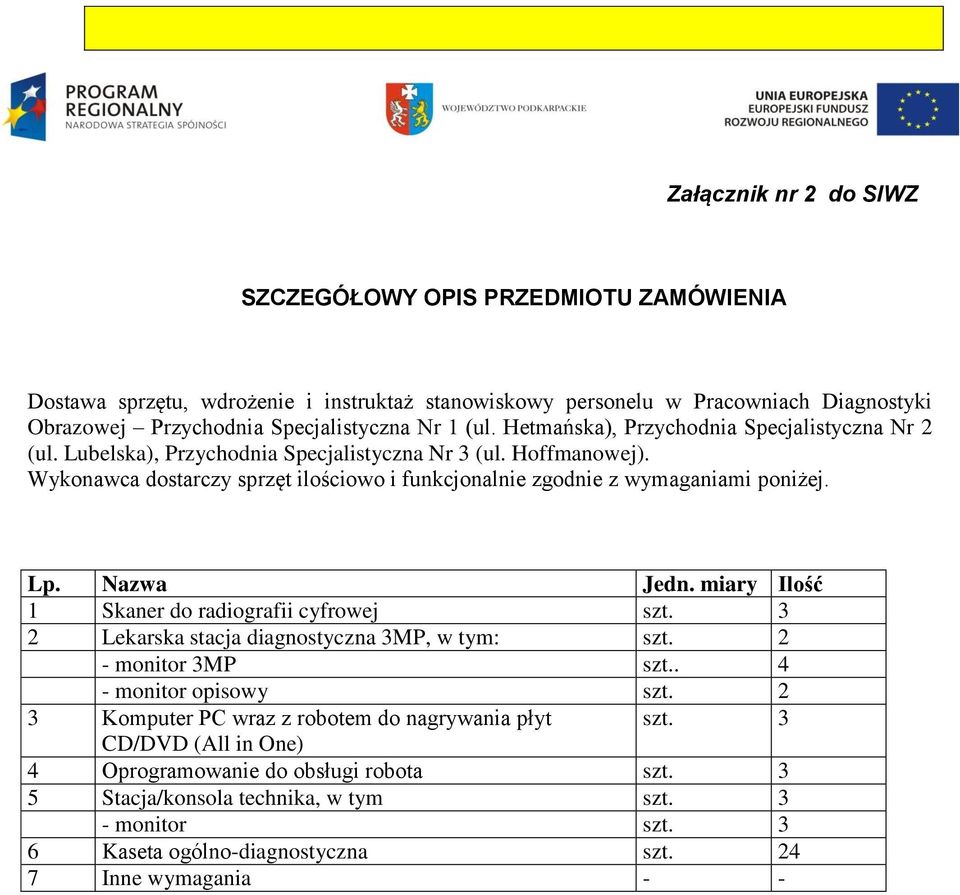

1 Załącznik nr 2 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Dostawa sprzętu, wdrożenie i instruktaż stanowiskowy personelu w Pracowniach Diagnostyki Obrazowej Przychodnia Specjalistyczna Nr 1 (ul. Hetmańska), Przychodnia Specjalistyczna Nr 2 (ul. Lubelska), Przychodnia Specjalistyczna Nr 3 (ul. Hoffmanowej). Wykonawca dostarczy sprzęt ilościowo i funkcjonalnie zgodnie z wymaganiami poniżej. Lp. Nazwa Jedn. miary Ilość 1 Skaner do radiografii cyfrowej szt. 3 2 Lekarska stacja diagnostyczna 3MP, w tym: szt. 2 - monitor 3MP szt monitor opisowy szt. 2 3 Komputer PC wraz z robotem do nagrywania płyt szt. 3 CD/DVD (All in One) 4 Oprogramowanie do obsługi robota szt. 3 5 Stacja/konsola technika, w tym szt. 3 - monitor szt. 3 6 Kaseta ogólno-diagnostyczna szt Inne wymagania - -

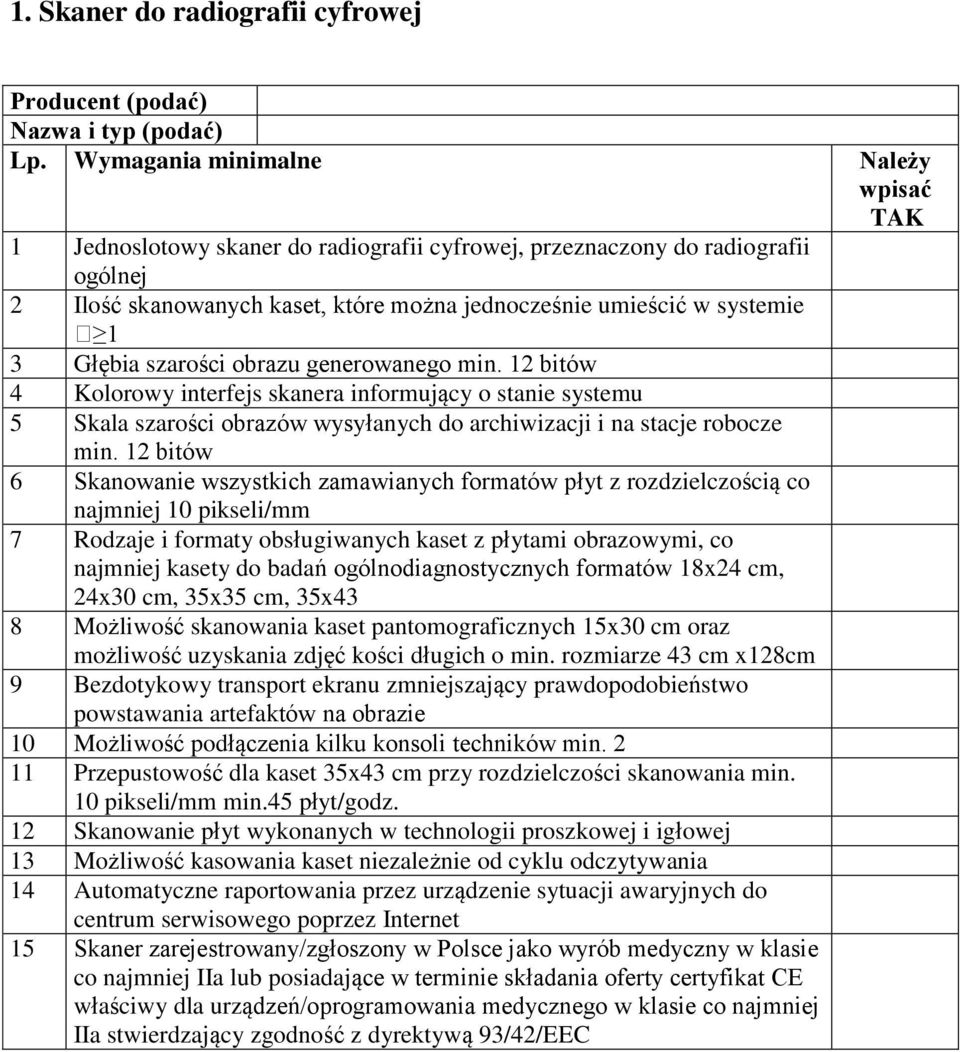

2 1. Skaner do radiografii cyfrowej 1 Jednoslotowy skaner do radiografii cyfrowej, przeznaczony do radiografii ogólnej 2 Ilość skanowanych kaset, które można jednocześnie umieścić w systemie 1 3 Głębia szarości obrazu generowanego min. 12 bitów 4 Kolorowy interfejs skanera informujący o stanie systemu 5 Skala szarości obrazów wysyłanych do archiwizacji i na stacje robocze min. 12 bitów 6 Skanowanie wszystkich zamawianych formatów płyt z rozdzielczością co najmniej 10 pikseli/mm 7 Rodzaje i formaty obsługiwanych kaset z płytami obrazowymi, co najmniej kasety do badań ogólnodiagnostycznych formatów 18x24 cm, 24x30 cm, 35x35 cm, 35x43 8 Możliwość skanowania kaset pantomograficznych 15x30 cm oraz możliwość uzyskania zdjęć kości długich o min. rozmiarze 43 cm x128cm 9 Bezdotykowy transport ekranu zmniejszający prawdopodobieństwo powstawania artefaktów na obrazie 10 Możliwość podłączenia kilku konsoli techników min Przepustowość dla kaset 35x43 cm przy rozdzielczości skanowania min. 10 pikseli/mm min.45 płyt/godz. 12 Skanowanie płyt wykonanych w technologii proszkowej i igłowej 13 Możliwość kasowania kaset niezależnie od cyklu odczytywania 14 Automatyczne raportowania przez urządzenie sytuacji awaryjnych do centrum serwisowego poprzez Internet 15 Skaner zarejestrowany/zgłoszony w Polsce jako wyrób medyczny w klasie co najmniej IIa lub posiadające w terminie składania oferty certyfikat CE właściwy dla urządzeń/oprogramowania medycznego w klasie co najmniej IIa stwierdzający zgodność z dyrektywą 93/42/EEC

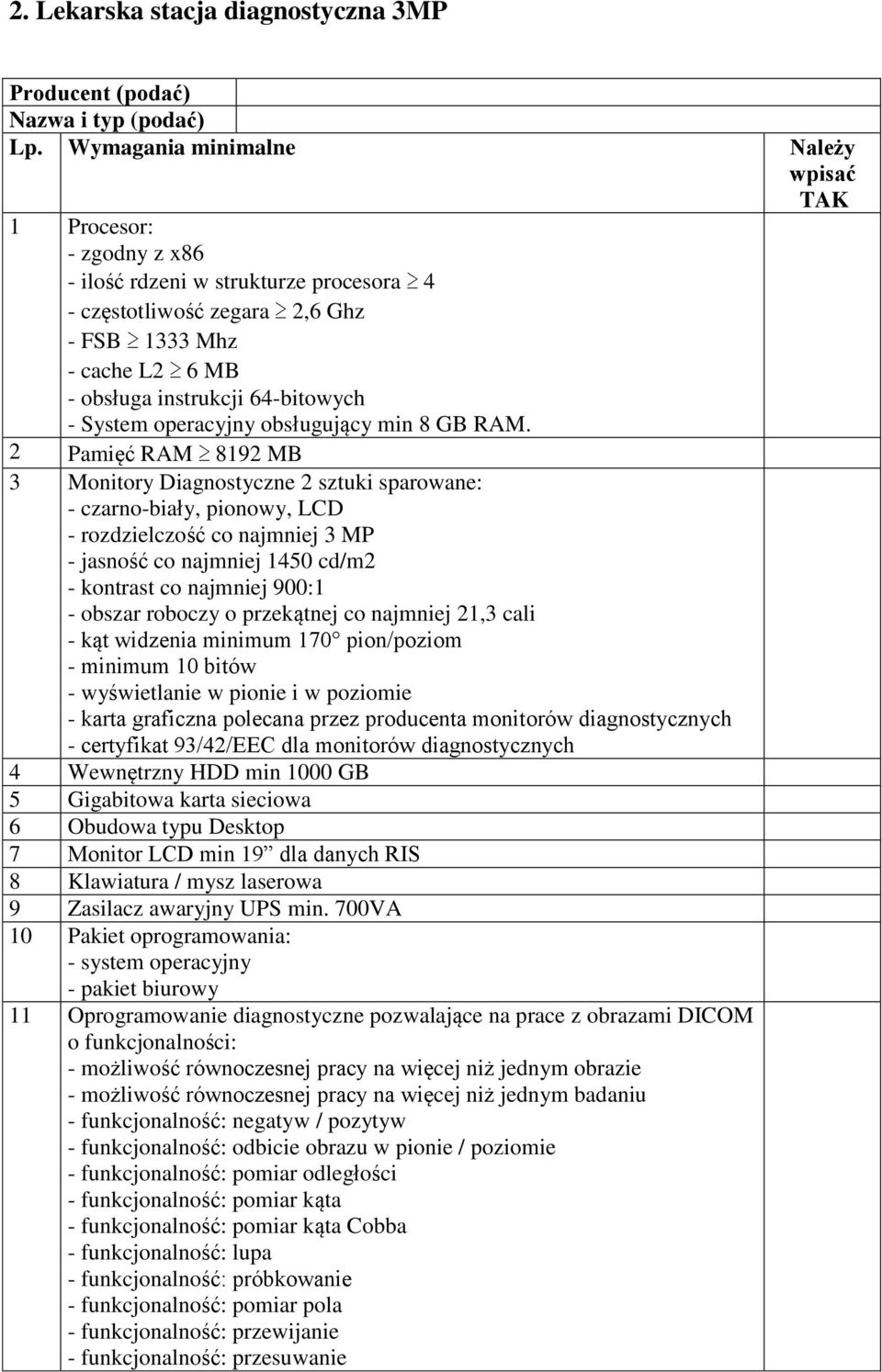

3 2. Lekarska stacja diagnostyczna 3MP 1 Procesor: - zgodny z x86 - ilość rdzeni w strukturze procesora 4 - częstotliwość zegara 2,6 Ghz - FSB 1333 Mhz - cache L2 6 MB - obsługa instrukcji 64-bitowych - System operacyjny obsługujący min 8 GB RAM. 2 Pamięć RAM 8192 MB 3 Monitory Diagnostyczne 2 sztuki sparowane: - czarno-biały, pionowy, LCD - rozdzielczość co najmniej 3 MP - jasność co najmniej 1450 cd/m2 - kontrast co najmniej 900:1 - obszar roboczy o przekątnej co najmniej 21,3 cali - kąt widzenia minimum 170 pion/poziom - minimum 10 bitów - wyświetlanie w pionie i w poziomie - karta graficzna polecana przez producenta monitorów diagnostycznych - certyfikat 93/42/EEC dla monitorów diagnostycznych 4 Wewnętrzny HDD min 1000 GB 5 Gigabitowa karta sieciowa 6 Obudowa typu Desktop 7 Monitor LCD min 19 dla danych RIS 8 Klawiatura / mysz laserowa 9 Zasilacz awaryjny UPS min. 700VA 10 Pakiet oprogramowania: - system operacyjny - pakiet biurowy 11 Oprogramowanie diagnostyczne pozwalające na prace z obrazami DICOM o funkcjonalności: - możliwość równoczesnej pracy na więcej niż jednym obrazie - możliwość równoczesnej pracy na więcej niż jednym badaniu - funkcjonalność: negatyw / pozytyw - funkcjonalność: odbicie obrazu w pionie / poziomie - funkcjonalność: pomiar odległości - funkcjonalność: pomiar kąta - funkcjonalność: pomiar kąta Cobba - funkcjonalność: lupa - funkcjonalność: próbkowanie - funkcjonalność: pomiar pola - funkcjonalność: przewijanie - funkcjonalność: przesuwanie

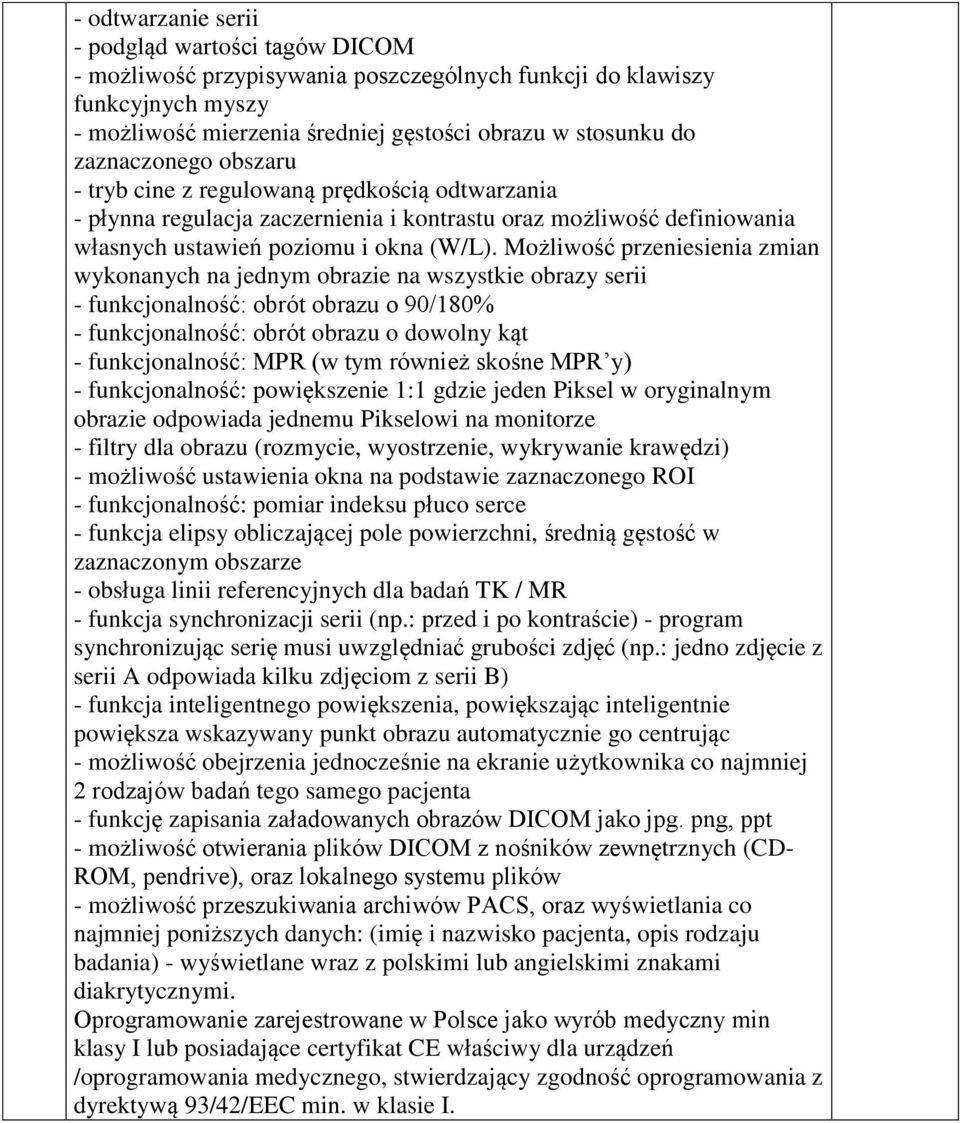

4 - odtwarzanie serii - podgląd wartości tagów DICOM - możliwość przypisywania poszczególnych funkcji do klawiszy funkcyjnych myszy - możliwość mierzenia średniej gęstości obrazu w stosunku do zaznaczonego obszaru - tryb cine z regulowaną prędkością odtwarzania - płynna regulacja zaczernienia i kontrastu oraz możliwość definiowania własnych ustawień poziomu i okna (W/L). Możliwość przeniesienia zmian wykonanych na jednym obrazie na wszystkie obrazy serii - funkcjonalność: obrót obrazu o 90/180% - funkcjonalność: obrót obrazu o dowolny kąt - funkcjonalność: MPR (w tym również skośne MPR y) - funkcjonalność: powiększenie 1:1 gdzie jeden Piksel w oryginalnym obrazie odpowiada jednemu Pikselowi na monitorze - filtry dla obrazu (rozmycie, wyostrzenie, wykrywanie krawędzi) - możliwość ustawienia okna na podstawie zaznaczonego ROI - funkcjonalność: pomiar indeksu płuco serce - funkcja elipsy obliczającej pole powierzchni, średnią gęstość w zaznaczonym obszarze - obsługa linii referencyjnych dla badań TK / MR - funkcja synchronizacji serii (np.: przed i po kontraście) - program synchronizując serię musi uwzględniać grubości zdjęć (np.: jedno zdjęcie z serii A odpowiada kilku zdjęciom z serii B) - funkcja inteligentnego powiększenia, powiększając inteligentnie powiększa wskazywany punkt obrazu automatycznie go centrując - możliwość obejrzenia jednocześnie na ekranie użytkownika co najmniej 2 rodzajów badań tego samego pacjenta - funkcję zapisania załadowanych obrazów DICOM jako jpg. png, ppt - możliwość otwierania plików DICOM z nośników zewnętrznych (CD- ROM, pendrive), oraz lokalnego systemu plików - możliwość przeszukiwania archiwów PACS, oraz wyświetlania co najmniej poniższych danych: (imię i nazwisko pacjenta, opis rodzaju badania) - wyświetlane wraz z polskimi lub angielskimi znakami diakrytycznymi. Oprogramowanie zarejestrowane w Polsce jako wyrób medyczny min klasy I lub posiadające certyfikat CE właściwy dla urządzeń /oprogramowania medycznego, stwierdzający zgodność oprogramowania z dyrektywą 93/42/EEC min. w klasie I.

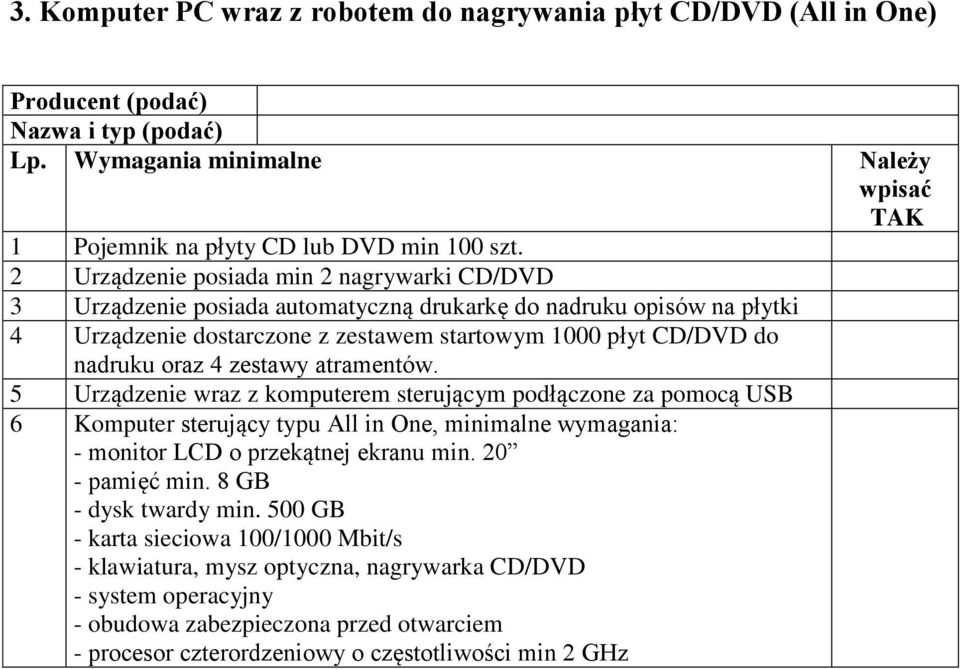

5 3. Komputer PC wraz z robotem do nagrywania płyt CD/DVD (All in One) 1 Pojemnik na płyty CD lub DVD min 100 szt. 2 Urządzenie posiada min 2 nagrywarki CD/DVD 3 Urządzenie posiada automatyczną drukarkę do nadruku opisów na płytki 4 Urządzenie dostarczone z zestawem startowym 1000 płyt CD/DVD do nadruku oraz 4 zestawy atramentów. 5 Urządzenie wraz z komputerem sterującym podłączone za pomocą USB 6 Komputer sterujący typu All in One, minimalne wymagania: - monitor LCD o przekątnej ekranu min pamięć min. 8 GB - dysk twardy min. 500 GB - karta sieciowa 100/1000 Mbit/s - klawiatura, mysz optyczna, nagrywarka CD/DVD - system operacyjny - obudowa zabezpieczona przed otwarciem - procesor czterordzeniowy o częstotliwości min 2 GHz

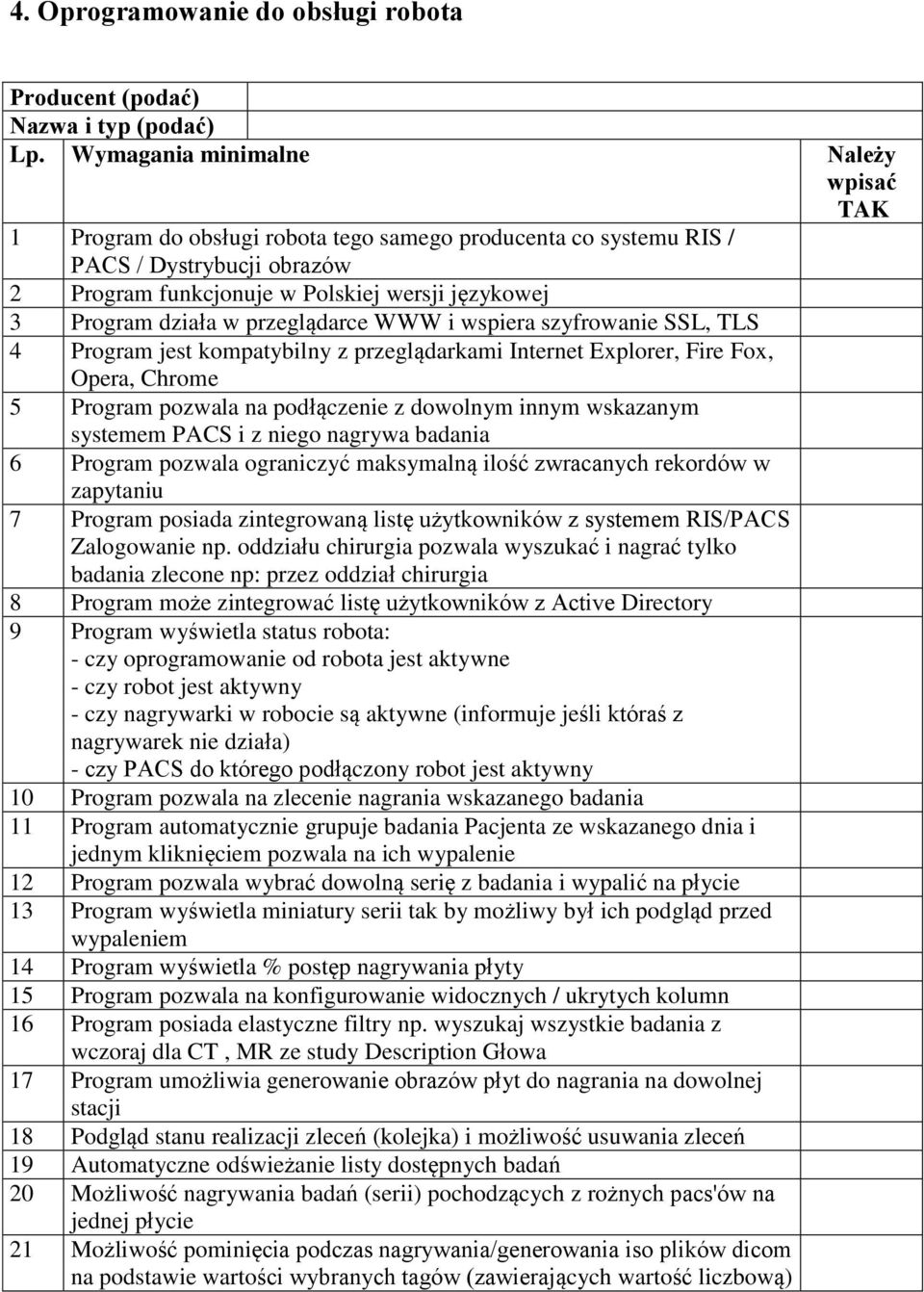

6 4. Oprogramowanie do obsługi robota 1 Program do obsługi robota tego samego producenta co systemu RIS / PACS / Dystrybucji obrazów 2 Program funkcjonuje w Polskiej wersji językowej 3 Program działa w przeglądarce WWW i wspiera szyfrowanie SSL, TLS 4 Program jest kompatybilny z przeglądarkami Internet Explorer, Fire Fox, Opera, Chrome 5 Program pozwala na podłączenie z dowolnym innym wskazanym systemem PACS i z niego nagrywa badania 6 Program pozwala ograniczyć maksymalną ilość zwracanych rekordów w zapytaniu 7 Program posiada zintegrowaną listę użytkowników z systemem RIS/PACS Zalogowanie np. oddziału chirurgia pozwala wyszukać i nagrać tylko badania zlecone np: przez oddział chirurgia 8 Program może zintegrować listę użytkowników z Active Directory 9 Program wyświetla status robota: - czy oprogramowanie od robota jest aktywne - czy robot jest aktywny - czy nagrywarki w robocie są aktywne (informuje jeśli któraś z nagrywarek nie działa) - czy PACS do którego podłączony robot jest aktywny 10 Program pozwala na zlecenie nagrania wskazanego badania 11 Program automatycznie grupuje badania Pacjenta ze wskazanego dnia i jednym kliknięciem pozwala na ich wypalenie 12 Program pozwala wybrać dowolną serię z badania i wypalić na płycie 13 Program wyświetla miniatury serii tak by możliwy był ich podgląd przed wypaleniem 14 Program wyświetla % postęp nagrywania płyty 15 Program pozwala na konfigurowanie widocznych / ukrytych kolumn 16 Program posiada elastyczne filtry np. wyszukaj wszystkie badania z wczoraj dla CT, MR ze study Description Głowa 17 Program umożliwia generowanie obrazów płyt do nagrania na dowolnej stacji 18 Podgląd stanu realizacji zleceń (kolejka) i możliwość usuwania zleceń 19 Automatyczne odświeżanie listy dostępnych badań 20 Możliwość nagrywania badań (serii) pochodzących z rożnych pacs'ów na jednej płycie 21 Możliwość pominięcia podczas nagrywania/generowania iso plików dicom na podstawie wartości wybranych tagów (zawierających wartość liczbową)

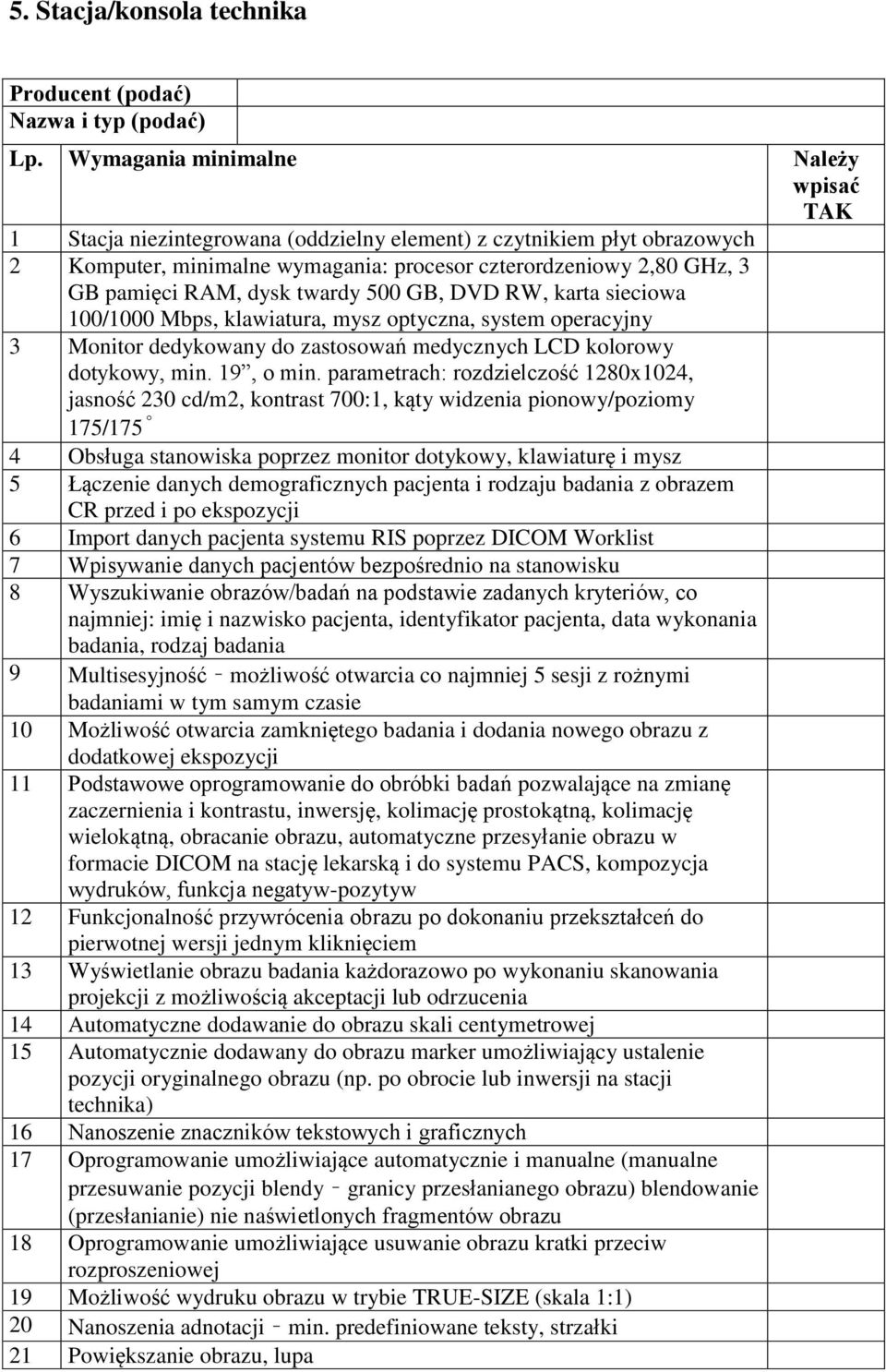

7 5. Stacja/konsola technika 1 Stacja niezintegrowana (oddzielny element) z czytnikiem płyt obrazowych 2 Komputer, minimalne wymagania: procesor czterordzeniowy 2,80 GHz, 3 GB pamięci RAM, dysk twardy 500 GB, DVD RW, karta sieciowa 100/1000 Mbps, klawiatura, mysz optyczna, system operacyjny 3 Monitor dedykowany do zastosowań medycznych LCD kolorowy dotykowy, min. 19, o min. parametrach: rozdzielczość 1280x1024, jasność 230 cd/m2, kontrast 700:1, kąty widzenia pionowy/poziomy 175/175 4 Obsługa stanowiska poprzez monitor dotykowy, klawiaturę i mysz 5 Łączenie danych demograficznych pacjenta i rodzaju badania z obrazem CR przed i po ekspozycji 6 Import danych pacjenta systemu RIS poprzez DICOM Worklist 7 Wpisywanie danych pacjentów bezpośrednio na stanowisku 8 Wyszukiwanie obrazów/badań na podstawie zadanych kryteriów, co najmniej: imię i nazwisko pacjenta, identyfikator pacjenta, data wykonania badania, rodzaj badania 9 Multisesyjność możliwość otwarcia co najmniej 5 sesji z rożnymi badaniami w tym samym czasie 10 Możliwość otwarcia zamkniętego badania i dodania nowego obrazu z dodatkowej ekspozycji 11 Podstawowe oprogramowanie do obróbki badań pozwalające na zmianę zaczernienia i kontrastu, inwersję, kolimację prostokątną, kolimację wielokątną, obracanie obrazu, automatyczne przesyłanie obrazu w formacie DICOM na stację lekarską i do systemu PACS, kompozycja wydruków, funkcja negatyw-pozytyw 12 Funkcjonalność przywrócenia obrazu po dokonaniu przekształceń do pierwotnej wersji jednym kliknięciem 13 Wyświetlanie obrazu badania każdorazowo po wykonaniu skanowania projekcji z możliwością akceptacji lub odrzucenia 14 Automatyczne dodawanie do obrazu skali centymetrowej 15 Automatycznie dodawany do obrazu marker umożliwiający ustalenie pozycji oryginalnego obrazu (np. po obrocie lub inwersji na stacji technika) 16 Nanoszenie znaczników tekstowych i graficznych 17 Oprogramowanie umożliwiające automatycznie i manualne (manualne przesuwanie pozycji blendy granicy przesłanianego obrazu) blendowanie (przesłanianie) nie naświetlonych fragmentów obrazu 18 Oprogramowanie umożliwiające usuwanie obrazu kratki przeciw rozproszeniowej 19 Możliwość wydruku obrazu w trybie TRUE-SIZE (skala 1:1) 20 Nanoszenia adnotacji min. predefiniowane teksty, strzałki 21 Powiększanie obrazu, lupa

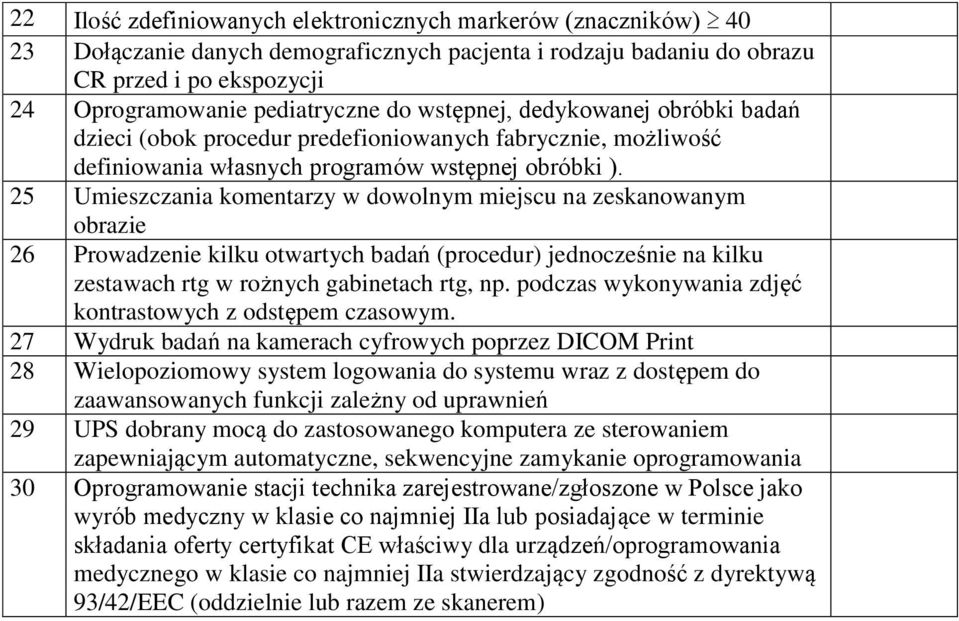

8 22 Ilość zdefiniowanych elektronicznych markerów (znaczników) Dołączanie danych demograficznych pacjenta i rodzaju badaniu do obrazu CR przed i po ekspozycji 24 Oprogramowanie pediatryczne do wstępnej, dedykowanej obróbki badań dzieci (obok procedur predefioniowanych fabrycznie, możliwość definiowania własnych programów wstępnej obróbki ). 25 Umieszczania komentarzy w dowolnym miejscu na zeskanowanym obrazie 26 Prowadzenie kilku otwartych badań (procedur) jednocześnie na kilku zestawach rtg w rożnych gabinetach rtg, np. podczas wykonywania zdjęć kontrastowych z odstępem czasowym. 27 Wydruk badań na kamerach cyfrowych poprzez DICOM Print 28 Wielopoziomowy system logowania do systemu wraz z dostępem do zaawansowanych funkcji zależny od uprawnień 29 UPS dobrany mocą do zastosowanego komputera ze sterowaniem zapewniającym automatyczne, sekwencyjne zamykanie oprogramowania 30 Oprogramowanie stacji technika zarejestrowane/zgłoszone w Polsce jako wyrób medyczny w klasie co najmniej IIa lub posiadające w terminie składania oferty certyfikat CE właściwy dla urządzeń/oprogramowania medycznego w klasie co najmniej IIa stwierdzający zgodność z dyrektywą 93/42/EEC (oddzielnie lub razem ze skanerem)

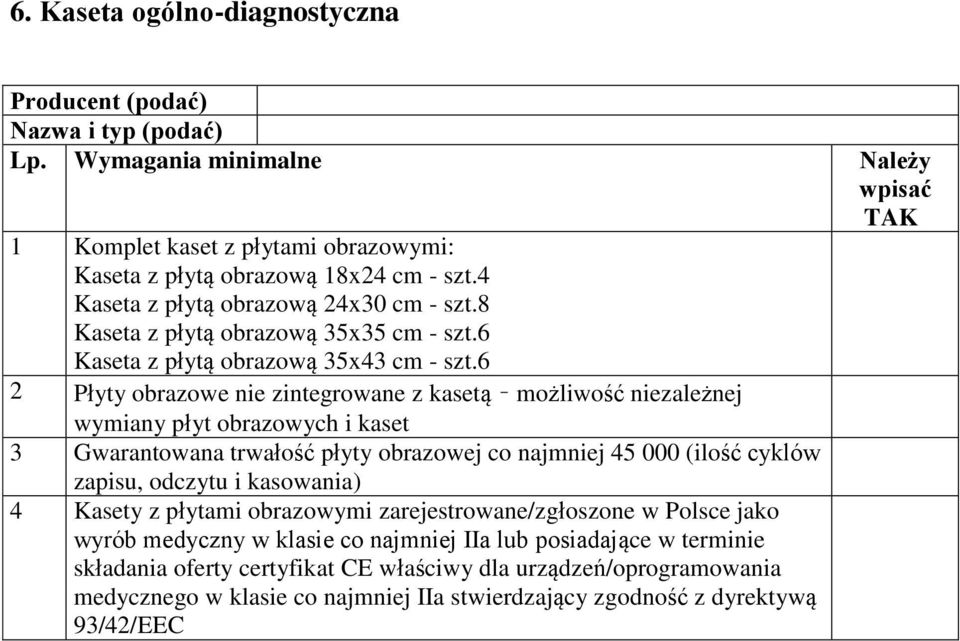

9 6. Kaseta ogólno-diagnostyczna 1 Komplet kaset z płytami obrazowymi: Kaseta z płytą obrazową 18x24 cm - szt.4 Kaseta z płytą obrazową 24x30 cm - szt.8 Kaseta z płytą obrazową 35x35 cm - szt.6 Kaseta z płytą obrazową 35x43 cm - szt.6 2 Płyty obrazowe nie zintegrowane z kasetą możliwość niezależnej wymiany płyt obrazowych i kaset 3 Gwarantowana trwałość płyty obrazowej co najmniej (ilość cyklów zapisu, odczytu i kasowania) 4 Kasety z płytami obrazowymi zarejestrowane/zgłoszone w Polsce jako wyrób medyczny w klasie co najmniej IIa lub posiadające w terminie składania oferty certyfikat CE właściwy dla urządzeń/oprogramowania medycznego w klasie co najmniej IIa stwierdzający zgodność z dyrektywą 93/42/EEC

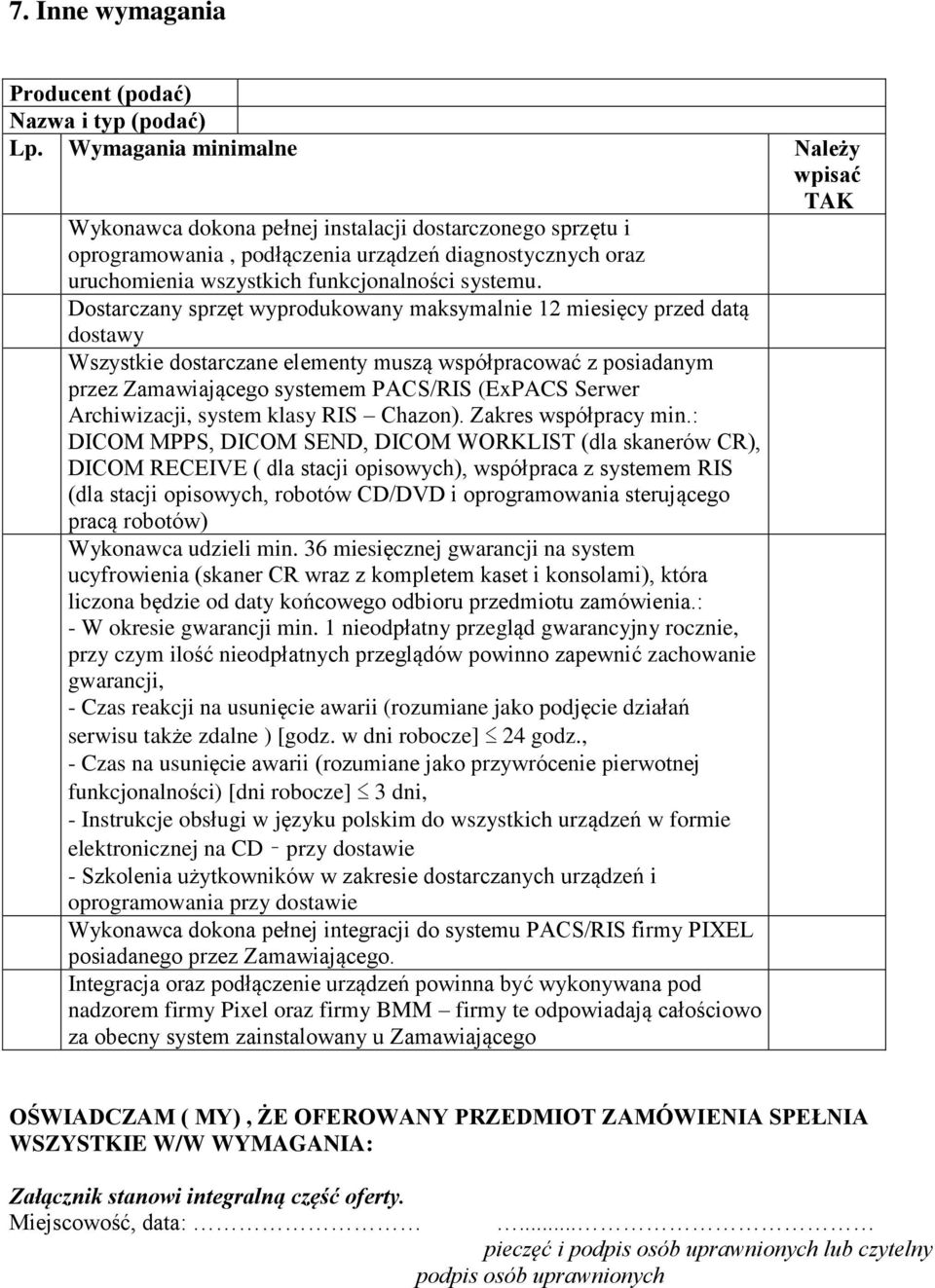

10 7. Inne wymagania Wykonawca dokona pełnej instalacji dostarczonego sprzętu i oprogramowania, podłączenia urządzeń diagnostycznych oraz uruchomienia wszystkich funkcjonalności systemu. Dostarczany sprzęt wyprodukowany maksymalnie 12 miesięcy przed datą dostawy Wszystkie dostarczane elementy muszą współpracować z posiadanym przez Zamawiającego systemem PACS/RIS (ExPACS Serwer Archiwizacji, system klasy RIS Chazon). Zakres współpracy min.: DICOM MPPS, DICOM SEND, DICOM WORKLIST (dla skanerów CR), DICOM RECEIVE ( dla stacji opisowych), współpraca z systemem RIS (dla stacji opisowych, robotów CD/DVD i oprogramowania sterującego pracą robotów) Wykonawca udzieli min. 36 miesięcznej gwarancji na system ucyfrowienia (skaner CR wraz z kompletem kaset i konsolami), która liczona będzie od daty końcowego odbioru przedmiotu zamówienia.: - W okresie gwarancji min. 1 nieodpłatny przegląd gwarancyjny rocznie, przy czym ilość nieodpłatnych przeglądów powinno zapewnić zachowanie gwarancji, - Czas reakcji na usunięcie awarii (rozumiane jako podjęcie działań serwisu także zdalne ) [godz. w dni robocze] 24 godz., - Czas na usunięcie awarii (rozumiane jako przywrócenie pierwotnej funkcjonalności) [dni robocze] 3 dni, - Instrukcje obsługi w języku polskim do wszystkich urządzeń w formie elektronicznej na CD przy dostawie - Szkolenia użytkowników w zakresie dostarczanych urządzeń i oprogramowania przy dostawie Wykonawca dokona pełnej integracji do systemu PACS/RIS firmy PIXEL posiadanego przez Zamawiającego. Integracja oraz podłączenie urządzeń powinna być wykonywana pod nadzorem firmy Pixel oraz firmy BMM firmy te odpowiadają całościowo za obecny system zainstalowany u Zamawiającego OŚWIADCZAM ( MY), ŻE OFEROWANY PRZEDMIOT ZAMÓWIENIA SPEŁNIA WSZYSTKIE W/W WYMAGANIA: Załącznik stanowi integralną część oferty. Miejscowość, data:... pieczęć i podpis osób uprawnionych lub czytelny podpis osób uprawnionych
