1 Technologia gięcia Narzędzia gnące A.F.H.

2 Content Content A.F.H. Informacje Air bending force chart Stal zwykła Stal nierdzewna Stempel 30 Stempel 86 Stempel 90 Stempel Matryca 1-V / 30 1-V / 86 1-V / Content 2

3 A. F. H. I nf ormacj e Informacje [Translate to pl:] Best tools for high accuracy bending Minimizing setup time with staged bending for 90 Bending sequences are carrying out simply Easy handling Fixed Tool heigth [Translate to pl:] Available lengths [Translate to pl:] Long Short Extra short Sectionalized Ear 835 mm 415 mm 200 mm 370 mm 200 mm A.F.H. 3

4 Ai r bendi ng force chart Stal zw ykł a Air bending force chart Stal zwykła Considering material thickness (t) and die opening (V) the table below shows the most important bending data: Minimum bendable flange length bmin Bending radius ir on the sheet metal Press force F in KN / m Die opening V Minimum flange length b min Bending radius ir mm mm mm mm mm mm mm mm mm Thickness (t) 3.5 mm mm mm mm mm mm mm mm mm mm mm Air bending force chart for mild steel (Rm 450 N/mm 2 ) A.F.H. 4

5 Stal ni erdzew na Air bending force chart Stal nierdzewna Considering material thickness (t) and die opening (V) the table below shows the most important bending data: Minimum bendable flange length bmin Bending radius ir on the sheet metal Press force F in KN / m Die opening Minimum flange length Bending radius b min V ir mm mm mm mm mm mm mm mm mm mm Thickness (t) 3.0 mm mm mm mm mm mm mm mm mm mm mm 3600 Air bending force chart for stainless steel (Rm 700 N/mm 2 ) A.F.H. 5

Stempel 30 Stempel Stempel 30 Stempel 30 Stempel ostry - A13 Kąt 30 Promień 0.6 mm 120 kn/m Długi 835 mm 6H AFH13061 AG A13061 9.

6 Stempel 30 Stempel Stempel 30 Stempel 30 Stempel ostry - A13 Kąt 30 Promień 0.6 mm 120 kn/m Długi 835 mm 6H AFH13061 AG A kg Krótki 415 mm 6H AFH13062 AG A kg Sekcyjne 370 mm 6H AFH13861 AG A kg Extra krótki 200 mm 6H AFH13762 AG A kg Rogi 100 mm 6H AFH13961 AG A kg A.F.H. 6

7 86 Stempel Stempel 86 Stempel 86 Standardowy stempel - A04 Kąt 86 Promień 0.6 mm Długi 835 mm 6H AFH04061 AG A kg Krótki 415 mm 6H AFH04062 AG A kg Sekcyjne 370 mm 6H AFH04861 AG A kg Extra krótki 200 mm 6H AFH04762 AG A kg Rogi 100 mm 6H AFH04961 AG A kg 86 Standardowy stempel - A05 (krótkiego zasięgu ) Kąt 86 Promień 0.6 mm 400 kn/m 200 kn/m Długi 835 mm 6H AFH05061 AG A kg Krótki 415 mm 6H AFH05062 AG A kg Sekcyjne 370 mm 6H AFH05861 AG A kg Extra krótki 200 mm 6H AFH05762 AG A kg Rogi 100 mm 6H AFH05961 AG A kg 86 Stempel mieczowy - A19 Kąt 86 Promień 0.6 mm Długi 835 mm 6H AFH19061 AG A kg Krótki 415 mm 6H AFH19062 AG A kg Sekcyjne 370 mm 6H AFH19861 AG A kg Extra krótki 200 mm 6H AFH19762 AG A kg Rogi 100 mm 6H AFH19961 AG A kg 86 Stempel typu Sash - A20 (Łuk ) Kąt 86 Promień 0.6 mm Długi 835 mm 6H AFH20061 AG A kg Krótki 415 mm 6H AFH20062 AG A kg Sekcyjne 370 mm 6H AFH20861 AG A kg Extra krótki 200 mm 6H AFH20762 AG A kg Rogi 100 mm 6H AFH20961 AG A kg A.F.H. 7

8 Stempel 86 Stempel 86 Stempel Łabędzia szyja - A47 Kąt 86 Promień 0.6 mm 500 kn/m Długi 835 mm 6H AFH47061 AG A kg Krótki 415 mm 6H AFH47062 AG A kg Sekcyjne 370 mm 6H AFH47861 AG A kg Extra krótki 200 mm 6H AFH47762 AG A kg Rogi 100 mm 6H AFH47961 AG A kg A.F.H. 8

9 90 Stempel Stempel 90 Stempel 90 Standardowy stempel - A16 Kąt 90 Promień 0.2 mm Długi 835 mm 6H AFH16021 AG A kg Krótki 415 mm 6H AFH16022 AG A kg Sekcyjne 370 mm 6H AFH16821 AG A kg Extra krótki 200 mm 6H AFH16722 AG A kg Rogi 100 mm 6H AFH16921 AG A kg 90 Standardowy stempel - A17 (krótkiego zasięgu ) Kąt 90 Promień 0.2 mm 400 kn/m 200 kn/m Długi 835 mm 6H AFH17021 AG A kg Krótki 415 mm 6H AFH17022 AG A kg Sekcyjne 370 mm 6H AFH17821 AG A kg Extra krótki 200 mm 6H AFH17722 AG A kg Rogi 100 mm 6H AFH17921 AG A kg 90 Stempel mieczowy - A18 Kąt 90 Promień 0.2 mm Długi 835 mm 6H AFH18021 AG A kg Krótki 415 mm 6H AFH18022 AG A kg Sekcyjne 370 mm 6H AFH18821 AG A kg Extra krótki 200 mm 6H AFH18722 AG A kg Rogi 100 mm 6H AFH18921 AG A kg 90 Stempel typu Sash - A21 (Łuk ) Kąt 90 Promień 0.2 mm Długi 835 mm 6H AFH21021 AG A kg Krótki 415 mm 6H AFH21022 AG A kg Sekcyjne 370 mm 6H AFH21821 AG A kg Extra krótki 200 mm 6H AFH21722 AG A kg Rogi 100 mm 6H AFH21921 AG A kg A.F.H. 9

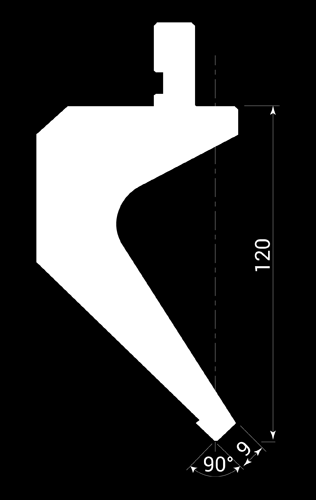

10 Stempel 90 Stempel 90 Stempel Łabędzia szyja - A48 Kąt 90 Promień 0.2 mm 500 kn/m 500 kn/m Długi 835 mm 6H AFH48021 AG A kg Krótki 415 mm 6H AFH48022 AG A kg Sekcyjne 370 mm 6H AFH48821 AG A kg Extra krótki 200 mm 6H AFH48722 AG A kg Rogi 100 mm 6H AFH48921 AG A kg A.F.H. 10

11 M atryca 1- V / 30 Matryca 1-V / 30 Matryca 1v - A7003 (V6 / 30 ) V6 x 30 / (R 1.50 mm) mm 500 kn/m Długi 835 mm 6H AFH70031 AN A kg Krótki 415 mm 6H AFH70032 AN A kg Sekcyjne 370 mm 6H AFH70831 AN A kg Extra krótki 200 mm 6H AFH70732 AN A kg Matryca 1v - A7103 (V8 / 30 ) V8 x 30 / (R 1.50 mm) mm 600 kn/m Długi 835 mm 6H AFH71031 AN A kg Krótki 415 mm 6H AFH71032 AN A kg Sekcyjne 370 mm 6H AFH71831 AN A kg Extra krótki 200 mm 6H AFH71732 AN A kg Matryca 1v - A7203 (V10 / 30 ) V10 x 30 / (R 2.00 mm) mm 700 kn/m Długi 835 mm 6H AFH72031 AN A kg Krótki 415 mm 6H AFH72032 AN A kg Sekcyjne 370 mm 6H AFH72831 AN A kg Extra krótki 200 mm 6H AFH72732 AN A kg Matryca 1v - A7403 (V12 / 30 ) V12 x 30 / (R 2.50 mm) mm 800 kn/m Długi 835 mm 6H AFH74031 AN A kg Krótki 415 mm 6H AFH74032 AN A kg Sekcyjne 370 mm 6H AFH74831 AN A kg Extra krótki 200 mm 6H AFH74732 AN A kg A.F.H. 11

12 1- V / 86 Matryca 1-V / 86 Matryca 1v - A70 (V6 / 86 ) V6 x 86 / (R 1.50 mm) mm 800 kn/m Długi 835 mm 6H AFH70061 AN A kg Krótki 415 mm 6H AFH70062 AN A kg Sekcyjne 370 mm 6H AFH70861 AN A kg Extra krótki 200 mm 6H AFH70762 AN A kg Matryca 1v - A71 (V8 / 86 ) V8 x 86 / (R 1.50 mm) mm 900 kn/m Długi 835 mm 6H AFH71061 AN A kg Krótki 415 mm 6H AFH71062 AN A kg Sekcyjne 370 mm 6H AFH71861 AN A kg Extra krótki 200 mm 6H AFH71762 AN A kg Matryca 1v - A72 (V10 / 86 ) V10 x 86 / (R 2.00 mm) mm Długi 835 mm 6H AFH72061 AN A kg Krótki 415 mm 6H AFH72062 AN A kg Sekcyjne 370 mm 6H AFH72861 AN A kg Extra krótki 200 mm 6H AFH72762 AN A kg Matryca 1v - A74 (V12 / 86 ) V12 x 86 / (R 2.50 mm) mm Długi 835 mm 6H AFH74061 AN A kg Krótki 415 mm 6H AFH74062 AN A kg Sekcyjne 370 mm 6H AFH74861 AN A kg Extra krótki 200 mm 6H AFH74762 AN A kg A.F.H. 12

Matryca 1-V / 86 Matryca 1v - A76 (V14 / 86 ) V14 x 86 / (R 2.50 mm) 18.

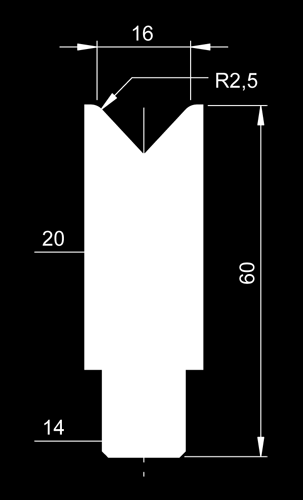

13 Matryca 1-V / 86 Matryca 1v - A76 (V14 / 86 ) V14 x 86 / (R 2.50 mm) mm HRC Długi 835 mm A Krótki 415 mm A Sekcyjne 370 mm A Matryca 1v - A77 (V16 / 86 ) V16 x 86 / (R 2.50 mm) mm Długi 835 mm 6H AFH77061 AN A kg Krótki 415 mm 6H AFH77062 AN A kg Sekcyjne 370 mm 6H AFH77861 AN A kg Extra krótki 200 mm 6H AFH77762 AN A kg Matryca 1v - A79 (V20 / 86 ) V20 x 86 / (R 3.00 mm) mm Długi 835 mm 6H AFH79061 AN A kg Krótki 415 mm 6H AFH79062 AN A kg Sekcyjne 370 mm 6H AFH79861 AN A kg Extra krótki 200 mm 6H AFH79762 AN A kg Matryca 1v - A82 (V25 / 86 ) V25 x 86 / (R 3.00 mm) mm Długi 835 mm 6H AFH82061 AN A kg Krótki 415 mm 6H AFH82062 AN A kg Sekcyjne 370 mm 6H AFH82861 AN A kg Extra krótki 200 mm 6H AFH82762 AN A kg A.F.H. 13

14 1- V / 90 Matryca 1-V / 90 Matryca 1v - A70 (V6 / 90 ) V6 x 90 / (R 1.50 mm) mm 800 kn/m Nieleczone Długi 835 mm 6H AFH70091 AN A kg Krótki 415 mm 6H AFH70092 AN A kg Sekcyjne 370 mm 6H AFH70891 AN A kg Extra krótki 200 mm 6H AFH70792 AN A kg Matryca 1v - A71 (V8 / 90 ) V8 x 90 / (R 1.50 mm) mm 900 kn/m Nieleczone Długi 835 mm 6H AFH71091 AN A kg Krótki 415 mm 6H AFH71092 AN A kg Sekcyjne 370 mm 6H AFH71891 AN A kg Extra krótki 200 mm 6H AFH71792 AN A kg Matryca 1v - A72 (V10 / 90 ) V10 x 90 / (R 2.00 mm) mm Nieleczone Długi 835 mm 6H AFH72091 AN A kg Krótki 415 mm 6H AFH72092 AN A kg Sekcyjne 370 mm 6H AFH72891 AN A kg Extra krótki 200 mm 6H AFH72792 AN A kg Matryca 1v - A74 (V12 / 90 ) V12 x 90 / (R 2.50 mm) mm Nieleczone Długi 835 mm 6H AFH74091 AN A kg Krótki 415 mm 6H AFH74092 AN A kg Sekcyjne 370 mm 6H AFH74891 AN A kg Extra krótki 200 mm 6H AFH74792 AN A kg A.F.H. 14

15 Amada Sp. z o.o. ul. Prof. M. Życzkowskiego Kraków Poland Telefon: Faks: info@amada.pl Release: AMADA Sp. z o.o.
