Kosztorys Inwestorski. Budowa sieci teletechnicznej i okablowania strukturalnego

Transkrypt

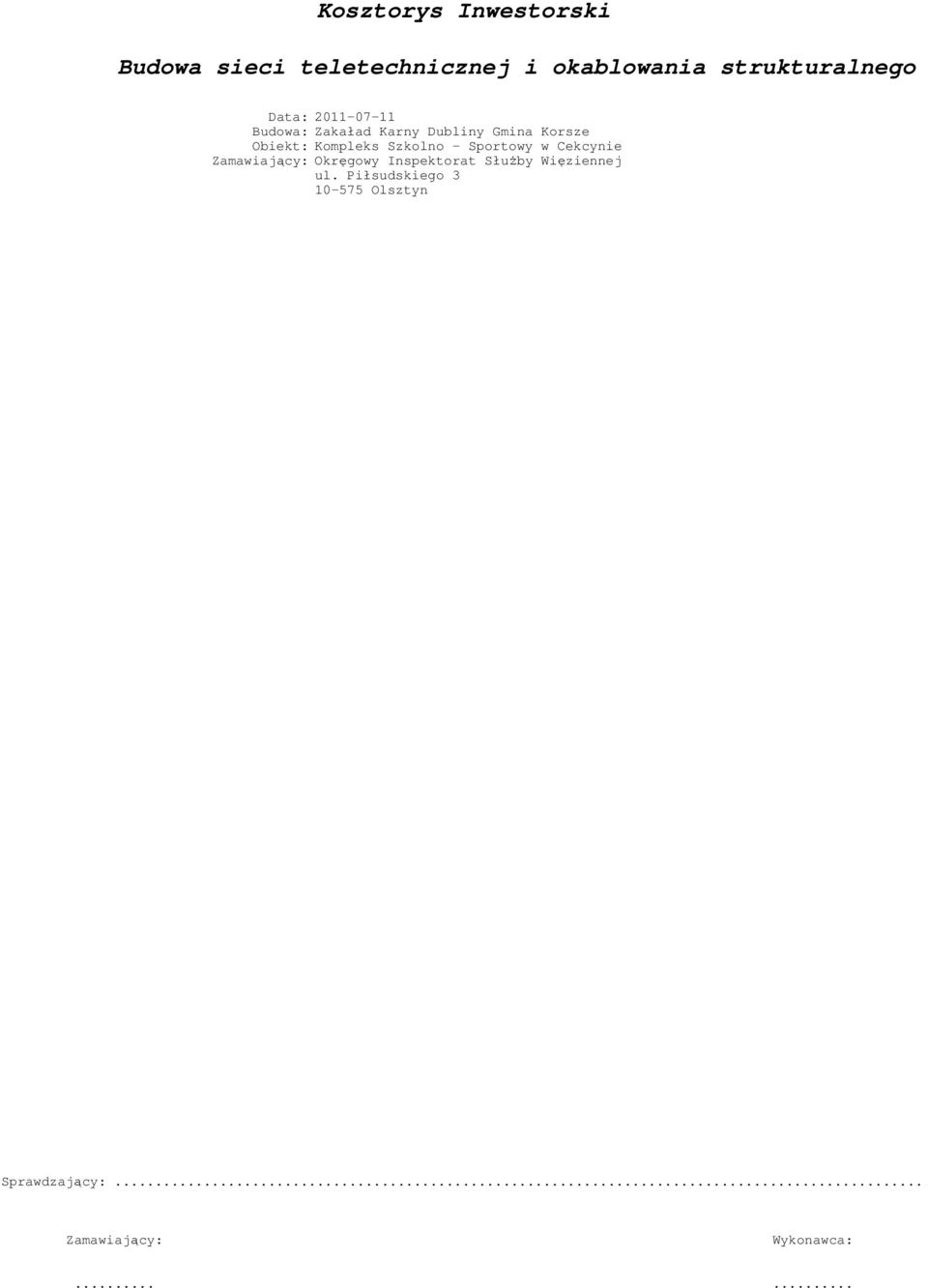

1 Kosztorys Inwestorski Data: Budowa: Zakaład Karny Dubliny Gmina Korsze Obiekt: Kompleks Szkolno - Sportowy w Cekcynie Zamawiający: Okręgowy Inspektorat SłuŜby Więziennej ul. Piłsudskiego Olsztyn Sprawdzający:... Zamawiający: Wykonawca:......

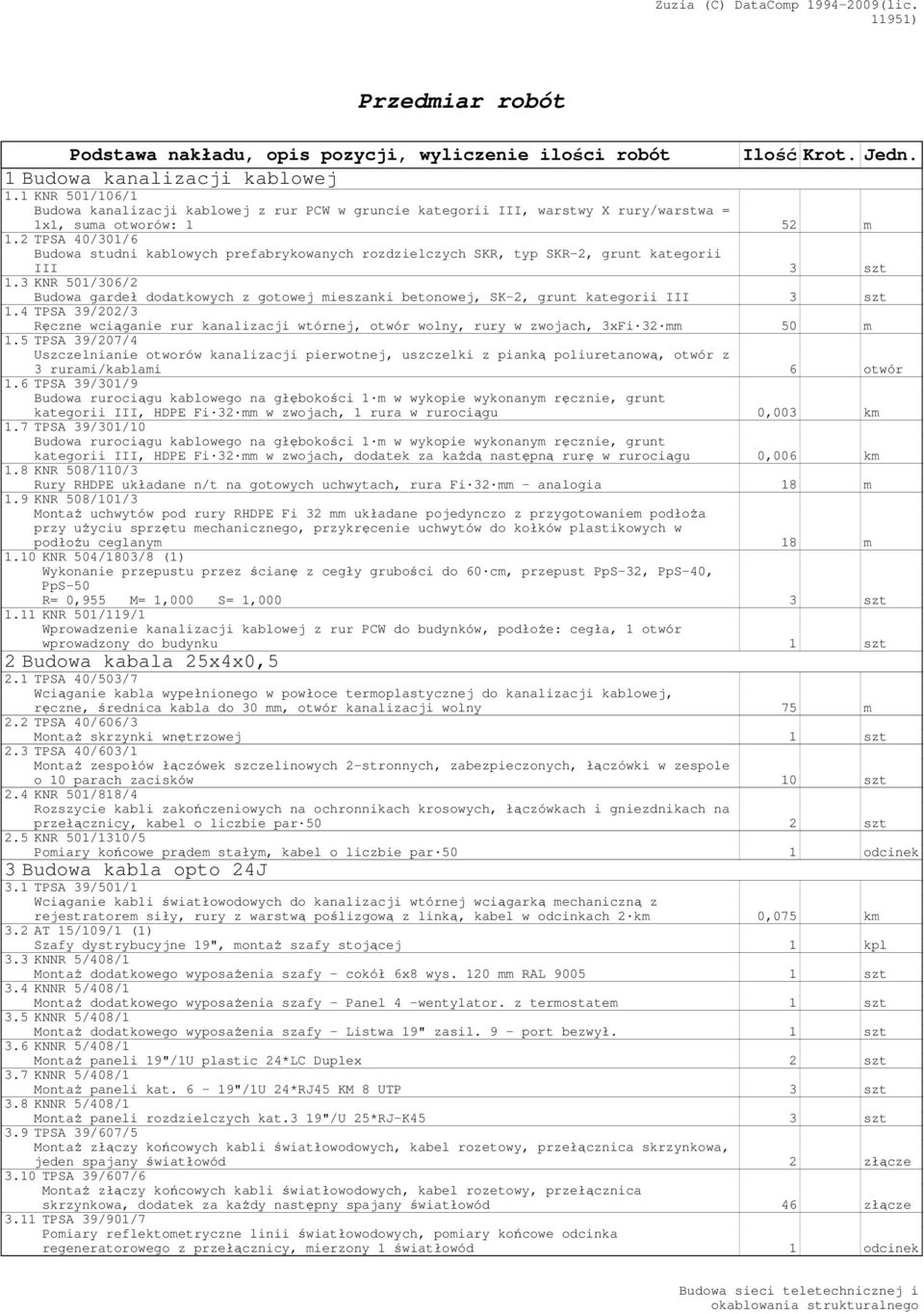

2 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Budowa kanalizacji kablowej 1.1 KNR 501/106/1 Budowa kanalizacji kablowej z rur PCW w gruncie kategorii III, warstwy X rury/warstwa = 1x1, suma otworów: 1 52 m 1.2 TPSA 40/301/6 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-2, grunt kategorii III 3 szt 1.3 KNR 501/306/2 Budowa gardeł dodatkowych z gotowej mieszanki betonowej, SK-2, grunt kategorii III 3 szt 1.4 TPSA 39/202/3 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 3xFi 32 mm 50 m 1.5 TPSA 39/207/4 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 3 rurami/kablami 6 otwór 1.6 TPSA 39/301/9 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 32 mm w zwojach, 1 rura w rurociągu 0,003 km 1.7 TPSA 39/301/10 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 32 mm w zwojach, dodatek za kaŝdą następną rurę w rurociągu 0,006 km 1.8 KNR 508/110/3 Rury RHDPE układane n/t na gotowych uchwytach, rura Fi 32 mm - analogia 18 m 1.9 KNR 508/101/3 MontaŜ uchwytów pod rury RHDPE Fi 32 mm układane pojedynczo z przygotowaniem podłoŝa przy uŝyciu sprzętu mechanicznego, przykręcenie uchwytów do kołków plastikowych w podłoŝu ceglanym 18 m 1.10 KNR 504/1803/8 (1) Wykonanie przepustu przez ścianę z cegły grubości do 60 cm, przepust PpS-32, PpS-40, PpS-50 R= 0,955 M= 1,000 S= 1,000 3 szt 1.11 KNR 501/119/1 Wprowadzenie kanalizacji kablowej z rur PCW do budynków, podłoŝe: cegła, 1 otwór wprowadzony do budynku 1 szt 2 Budowa kabala 25x4x0,5 2.1 TPSA 40/503/7 Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji wolny 75 m 2.2 TPSA 40/606/3 MontaŜ skrzynki wnętrzowej 1 szt 2.3 TPSA 40/603/1 MontaŜ zespołów łączówek szczelinowych 2-stronnych, zabezpieczonych, łączówki w zespole o 10 parach zacisków 10 szt 2.4 KNR 501/818/4 Rozszycie kabli zakończeniowych na ochronnikach krosowych, łączówkach i gniezdnikach na przełącznicy, kabel o liczbie par 50 2 szt 2.5 KNR 501/1310/5 Pomiary końcowe prądem stałym, kabel o liczbie par 50 1 odcinek 3 Budowa kabla opto 24J 3.1 TPSA 39/501/1 Wciąganie kabli światłowodowych do kanalizacji wtórnej wciągarką mechaniczną z rejestratorem siły, rury z warstwą poślizgową z linką, kabel w odcinkach 2 km 0,075 km 3.2 AT 15/109/1 (1) Szafy dystrybucyjne 19", montaŝ szafy stojącej 1 kpl 3.3 KNNR 5/408/1 MontaŜ dodatkowego wyposaŝenia szafy - cokół 6x8 wys. 120 mm RAL szt 3.4 KNNR 5/408/1 MontaŜ dodatkowego wyposaŝenia szafy - Panel 4 -wentylator. z termostatem 1 szt 3.5 KNNR 5/408/1 MontaŜ dodatkowego wyposaŝenia szafy - Listwa 19" zasil. 9 - port bezwył. 1 szt 3.6 KNNR 5/408/1 MontaŜ paneli 19"/1U plastic 24*LC Duplex 2 szt 3.7 KNNR 5/408/1 MontaŜ paneli kat. 6-19"/1U 24*RJ45 KM 8 UTP 3 szt 3.8 KNNR 5/408/1 MontaŜ paneli rozdzielczych kat.3 19"/U 25*RJ-K45 3 szt 3.9 TPSA 39/607/5 MontaŜ złączy końcowych kabli światłowodowych, kabel rozetowy, przełącznica skrzynkowa, jeden spajany światłowód 2 złącze 3.10 TPSA 39/607/6 MontaŜ złączy końcowych kabli światłowodowych, kabel rozetowy, przełącznica skrzynkowa, dodatek za kaŝdy następny spajany światłowód 46 złącze 3.11 TPSA 39/901/7 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, mierzony 1 światłowód 1 odcinek

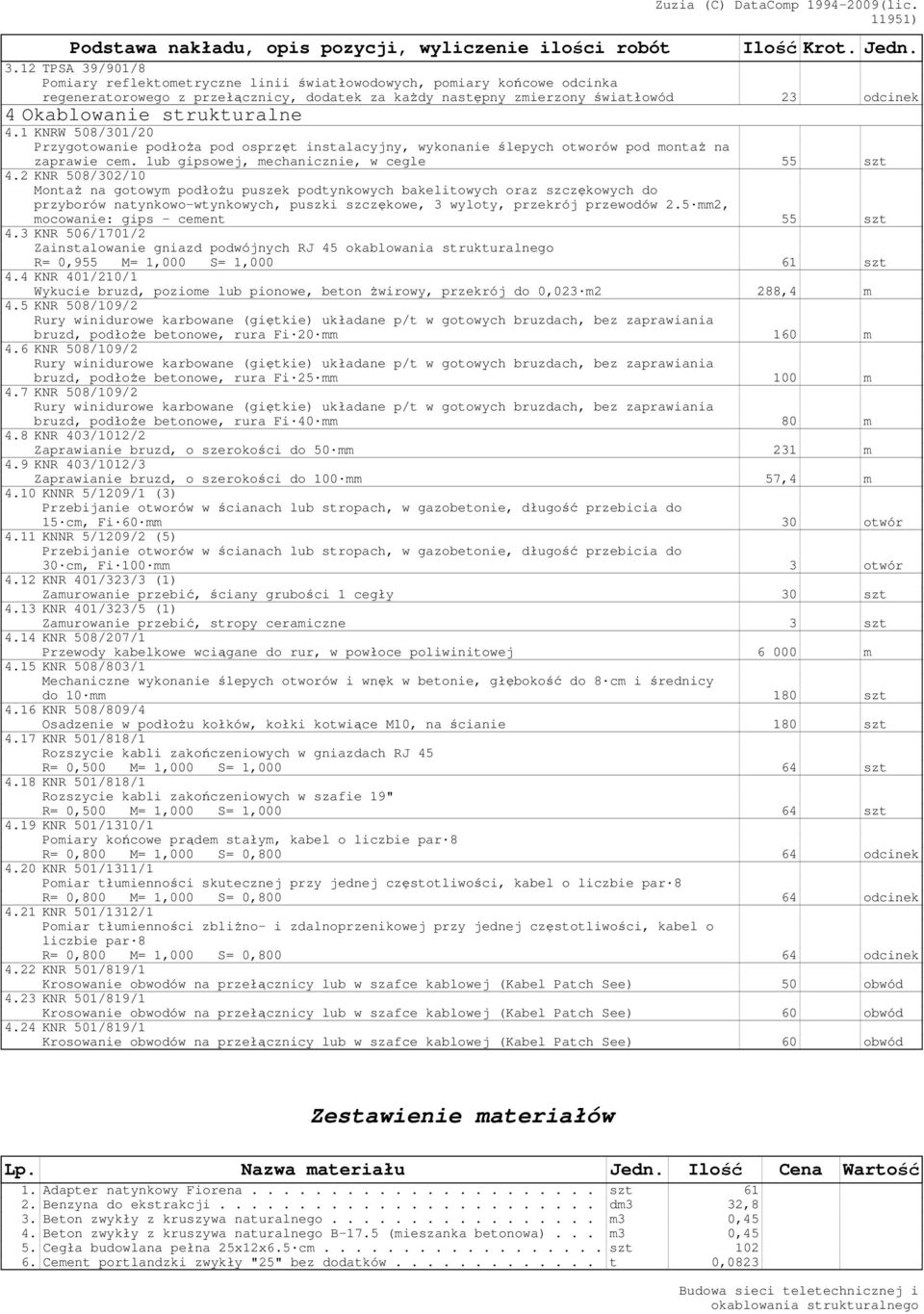

3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn TPSA 39/901/8 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, dodatek za kaŝdy następny zmierzony światłowód 23 odcinek 4 Okablowanie strukturalne 4.1 KNRW 508/301/20 Przygotowanie podłoŝa pod osprzęt instalacyjny, wykonanie ślepych otworów pod montaŝ na zaprawie cem. lub gipsowej, mechanicznie, w cegle 55 szt 4.2 KNR 508/302/10 MontaŜ na gotowym podłoŝu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo-wtynkowych, puszki szczękowe, 3 wyloty, przekrój przewodów 2.5 mm2, mocowanie: gips - cement 55 szt 4.3 KNR 506/1701/2 Zainstalowanie gniazd podwójnych RJ 45 R= 0,955 M= 1,000 S= 1, szt 4.4 KNR 401/210/1 Wykucie bruzd, poziome lub pionowe, beton Ŝwirowy, przekrój do 0,023 m2 288,4 m 4.5 KNR 508/109/2 bruzd, podłoŝe betonowe, rura Fi 20 mm 160 m 4.6 KNR 508/109/2 bruzd, podłoŝe betonowe, rura Fi 25 mm 100 m 4.7 KNR 508/109/2 bruzd, podłoŝe betonowe, rura Fi 40 mm 80 m 4.8 KNR 403/1012/2 Zaprawianie bruzd, o szerokości do 50 mm 231 m 4.9 KNR 403/1012/3 Zaprawianie bruzd, o szerokości do 100 mm 57,4 m 4.10 KNNR 5/1209/1 (3) Przebijanie otworów w ścianach lub stropach, w gazobetonie, długość przebicia do 15 cm, Fi 60 mm 30 otwór 4.11 KNNR 5/1209/2 (5) Przebijanie otworów w ścianach lub stropach, w gazobetonie, długość przebicia do 30 cm, Fi 100 mm 3 otwór 4.12 KNR 401/323/3 (1) Zamurowanie przebić, ściany grubości 1 cegły 30 szt 4.13 KNR 401/323/5 (1) Zamurowanie przebić, stropy ceramiczne 3 szt 4.14 KNR 508/207/1 Przewody kabelkowe wciągane do rur, w powłoce poliwinitowej m 4.15 KNR 508/803/1 Mechaniczne wykonanie ślepych otworów i wnęk w betonie, głębokość do 8 cm i średnicy do 10 mm 180 szt 4.16 KNR 508/809/4 Osadzenie w podłoŝu kołków, kołki kotwiące M10, na ścianie 180 szt 4.17 KNR 501/818/1 Rozszycie kabli zakończeniowych w gniazdach RJ 45 R= 0,500 M= 1,000 S= 1, szt 4.18 KNR 501/818/1 Rozszycie kabli zakończeniowych w szafie 19" R= 0,500 M= 1,000 S= 1, szt 4.19 KNR 501/1310/1 Pomiary końcowe prądem stałym, kabel o liczbie par KNR 501/1311/1 Pomiar tłumienności skutecznej przy jednej częstotliwości, kabel o liczbie par KNR 501/1312/1 Pomiar tłumienności zbliŝno- i zdalnoprzenikowej przy jednej częstotliwości, kabel o liczbie par KNR 501/819/1 Krosowanie obwodów na przełącznicy lub w szafce kablowej (Kabel Patch See) 50 obwód 4.23 KNR 501/819/1 Krosowanie obwodów na przełącznicy lub w szafce kablowej (Kabel Patch See) 60 obwód 4.24 KNR 501/819/1 Krosowanie obwodów na przełącznicy lub w szafce kablowej (Kabel Patch See) 60 obwód Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość Cena Wartość 1. Adapter natynkowy Fiorena szt Benzyna do ekstrakcji dm3 32,8 3. Beton zwykły z kruszywa naturalnego m3 0,45 4. Beton zwykły z kruszywa naturalnego B-17.5 (mieszanka betonowa)... m3 0,45 5. Cegła budowlana pełna 25x12x6.5 cm szt Cement portlandzki zwykły "25" bez dodatków t 0,0823

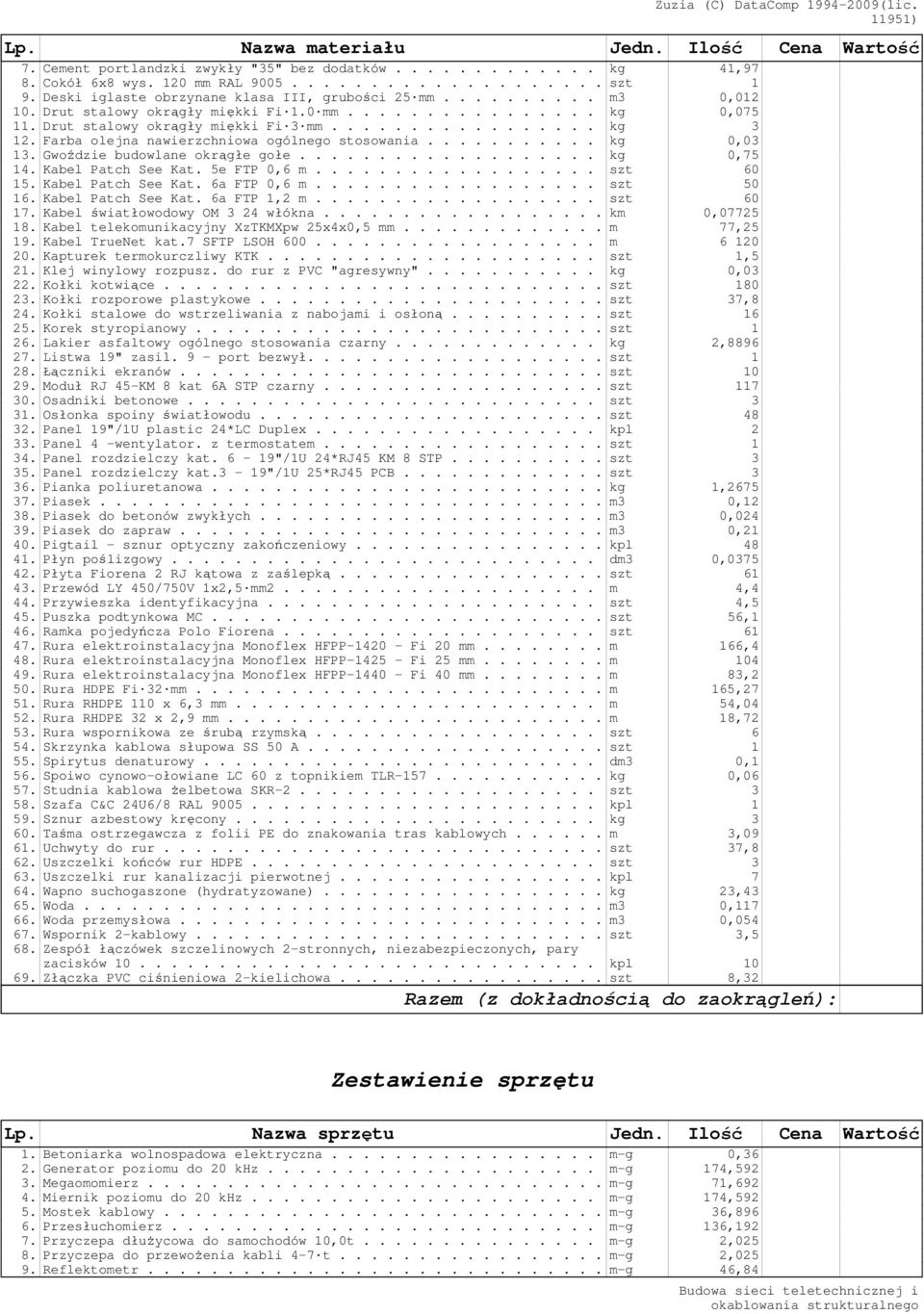

4 Lp. Nazwa materiału Jedn. Ilość Cena Wartość 7. Cement portlandzki zwykły "35" bez dodatków kg 41,97 8. Cokół 6x8 wys. 120 mm RAL szt 1 9. Deski iglaste obrzynane klasa III, grubości 25 mm m3 0, Drut stalowy okrągły miękki Fi 1.0 mm kg 0, Drut stalowy okrągły miękki Fi 3 mm kg Farba olejna nawierzchniowa ogólnego stosowania kg 0, Gwoździe budowlane okrągłe gołe kg 0, Kabel Patch See Kat. 5e FTP 0,6 m szt Kabel Patch See Kat. 6a FTP 0,6 m szt Kabel Patch See Kat. 6a FTP 1,2 m szt Kabel światłowodowy OM 3 24 włókna km 0, Kabel telekomunikacyjny XzTKMXpw 25x4x0,5 mm m 77, Kabel TrueNet kat.7 SFTP LSOH m Kapturek termokurczliwy KTK szt 1,5 21. Klej winylowy rozpusz. do rur z PVC "agresywny" kg 0, Kołki kotwiące szt Kołki rozporowe plastykowe szt 37,8 24. Kołki stalowe do wstrzeliwania z nabojami i osłoną szt Korek styropianowy szt Lakier asfaltowy ogólnego stosowania czarny kg 2, Listwa 19" zasil. 9 - port bezwył szt Łączniki ekranów szt Moduł RJ 45-KM 8 kat 6A STP czarny szt Osadniki betonowe szt Osłonka spoiny światłowodu szt Panel 19"/1U plastic 24*LC Duplex kpl Panel 4 -wentylator. z termostatem szt Panel rozdzielczy kat. 6-19"/1U 24*RJ45 KM 8 STP szt Panel rozdzielczy kat.3-19"/1u 25*RJ45 PCB szt Pianka poliuretanowa kg 1, Piasek m3 0, Piasek do betonów zwykłych m3 0, Piasek do zapraw m3 0, Pigtail - sznur optyczny zakończeniowy kpl Płyn poślizgowy dm3 0, Płyta Fiorena 2 RJ kątowa z zaślepką szt Przewód LY 450/750V 1x2,5 mm m 4,4 44. Przywieszka identyfikacyjna szt 4,5 45. Puszka podtynkowa MC szt 56,1 46. Ramka pojedyńcza Polo Fiorena szt Rura elektroinstalacyjna Monoflex HFPP Fi 20 mm m 166,4 48. Rura elektroinstalacyjna Monoflex HFPP Fi 25 mm m Rura elektroinstalacyjna Monoflex HFPP Fi 40 mm m 83,2 50. Rura HDPE Fi 32 mm m 165, Rura RHDPE 110 x 6,3 mm m 54, Rura RHDPE 32 x 2,9 mm m 18, Rura wspornikowa ze śrubą rzymską szt Skrzynka kablowa słupowa SS 50 A szt Spirytus denaturowy dm3 0,1 56. Spoiwo cynowo-ołowiane LC 60 z topnikiem TLR kg 0, Studnia kablowa Ŝelbetowa SKR szt Szafa C&C 24U6/8 RAL kpl Sznur azbestowy kręcony kg Taśma ostrzegawcza z folii PE do znakowania tras kablowych m 3, Uchwyty do rur szt 37,8 62. Uszczelki końców rur HDPE szt Uszczelki rur kanalizacji pierwotnej kpl Wapno suchogaszone (hydratyzowane) kg 23, Woda m3 0, Woda przemysłowa m3 0, Wspornik 2-kablowy szt 3,5 68. Zespół łączówek szczelinowych 2-stronnych, niezabezpieczonych, pary zacisków kpl Złączka PVC ciśnieniowa 2-kielichowa szt 8,32 Razem (z dokładnością do zaokrągleń): Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość Cena Wartość 1. Betoniarka wolnospadowa elektryczna m-g 0,36 2. Generator poziomu do 20 khz m-g 174, Megaomomierz m-g 71, Miernik poziomu do 20 khz m-g 174, Mostek kablowy m-g 36, Przesłuchomierz m-g 136, Przyczepa dłuŝycowa do samochodów 10,0t m-g 2, Przyczepa do przewoŝenia kabli 4-7 t m-g 2, Reflektometr m-g 46,84

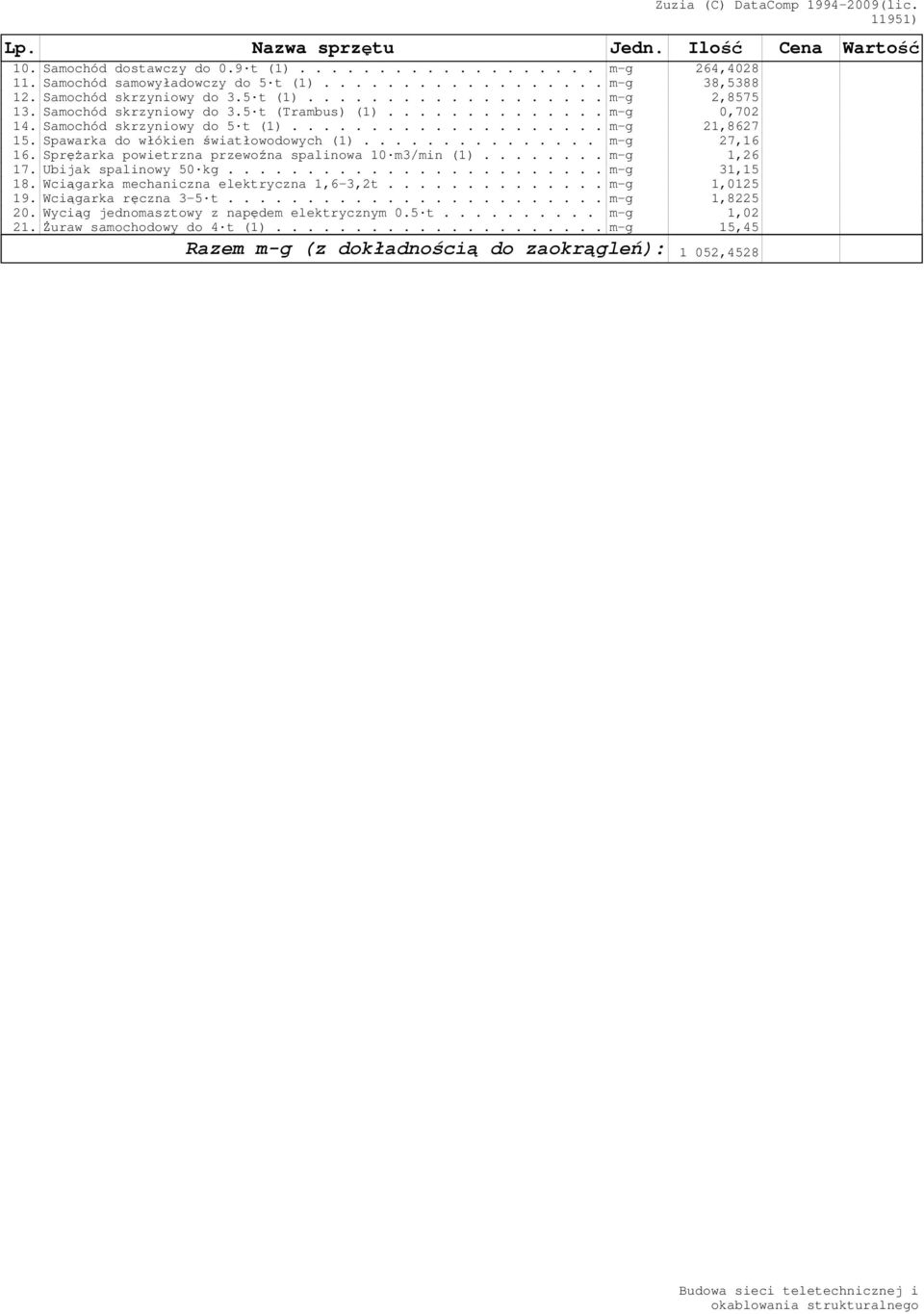

5 Lp. Nazwa sprzętu Jedn. Ilość Cena Wartość 10. Samochód dostawczy do 0.9 t (1) m-g 264, Samochód samowyładowczy do 5 t (1) m-g 38, Samochód skrzyniowy do 3.5 t (1) m-g 2, Samochód skrzyniowy do 3.5 t (Trambus) (1) m-g 0, Samochód skrzyniowy do 5 t (1) m-g 21, Spawarka do włókien światłowodowych (1) m-g 27, SpręŜarka powietrzna przewoźna spalinowa 10 m3/min (1) m-g 1, Ubijak spalinowy 50 kg m-g 31, Wciągarka mechaniczna elektryczna 1,6-3,2t m-g 1, Wciągarka ręczna 3-5 t m-g 1, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 1, śuraw samochodowy do 4 t (1) m-g 15,45 Razem m-g (z dokładnością do zaokrągleń): 1 052,4528
