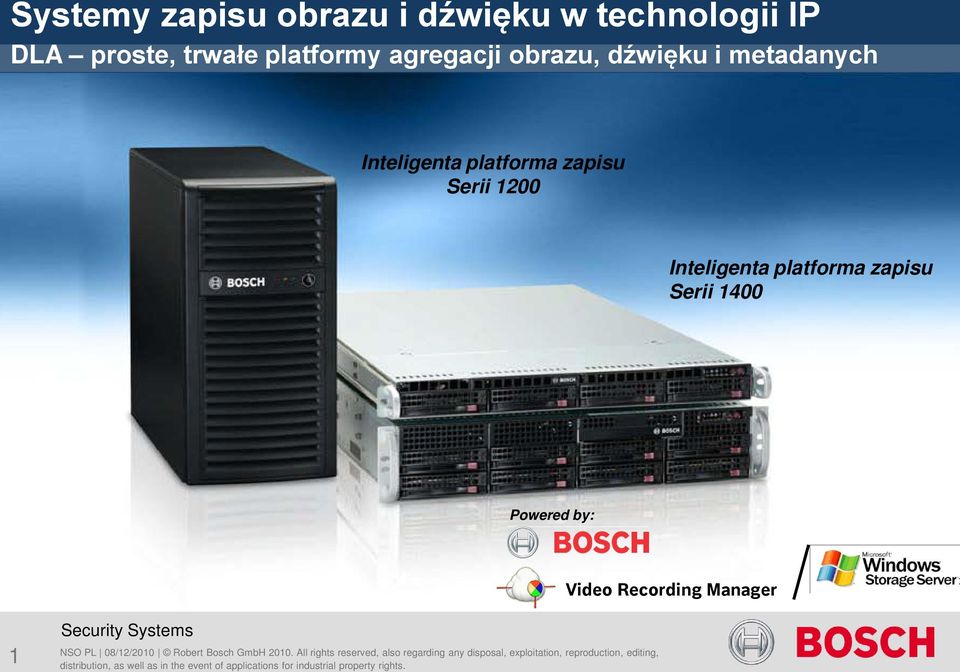

1 Systemy zapisu obrazu i dźwięku w technologii IP DLA proste, trwałe platformy agregacji obrazu, dźwięku i metadanych Inteligenta platforma zapisu Serii 1200 Inteligenta platforma zapisu Serii 1400 Powered by: Video Recording Manager 1 NSO PL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

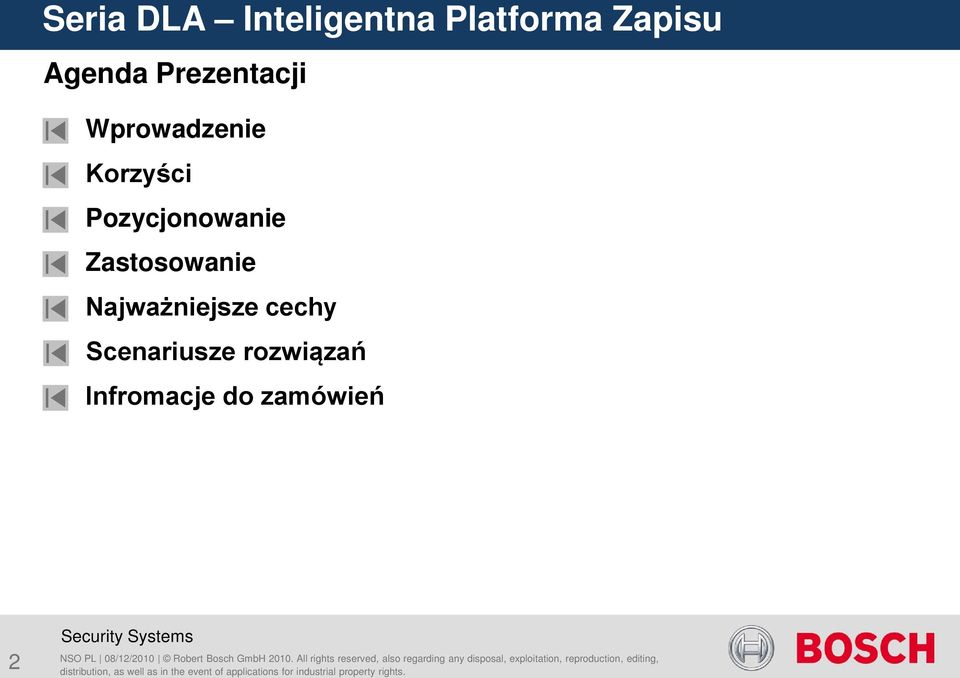

2 Agenda Prezentacji Wprowadzenie Korzyści Pozycjonowanie Zastosowanie Najważniejsze cechy Scenariusze rozwiązań Infromacje do zamówień 2 NSO PL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

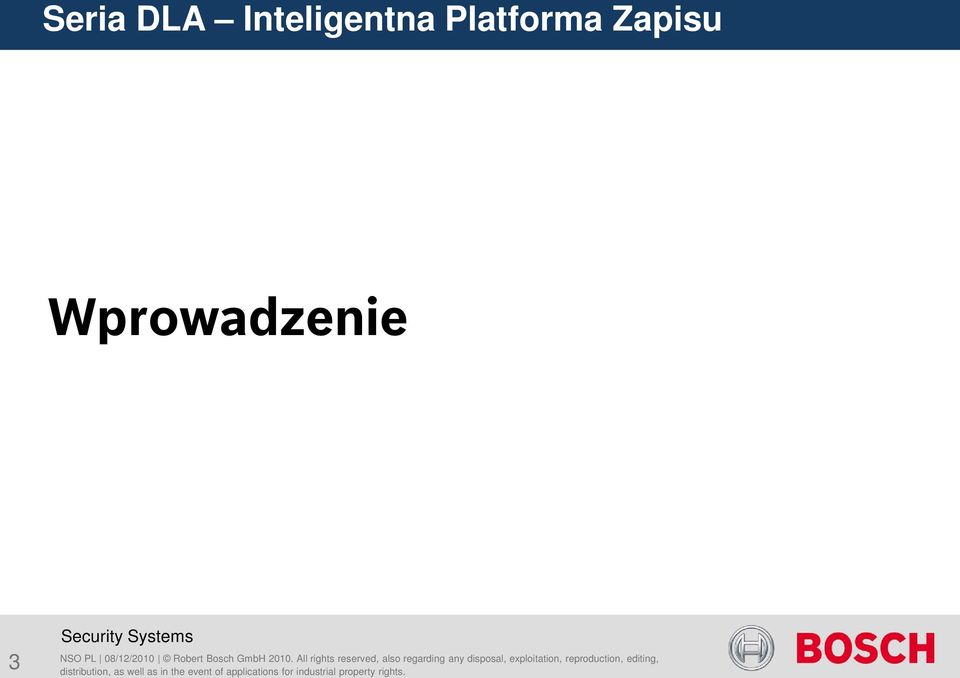

3 Wprowadzenie 3 NSO PL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

4 Dlaczego istnieje zapotrzebowanie na nowe platformy zapisu? Możliwość stworzenia cenowo konkurencyjnego systemu opartego na 16 kamerach i więcej przy zachowaniu koncepcji inteligencji w urządzeniu końcowym Wykorzystanie stabilności i wydajności technologii VRM w niszy aplikacji NVR Możliwość ofertowania konkurencyjnego systemu oferującemu wykorzystanie możliwości jakie niesie ze sobą Inteligentna Analiza Obrazu (IVA) wraz z inteligentnym, szybkim wyszukiwaniem zdarzeń na materiale archiwalnym w niewielkich systemach (16+ kamer) Wykorzystanie funkcjonalności ANR gdy stabilność łącza jest niewystarczająca Przekonujące, lecz co dalej? : ) Stworzenie platformy iscsi prosto z pudełka pracującej dla sytemów kamerowych Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 4 editing, distribution,

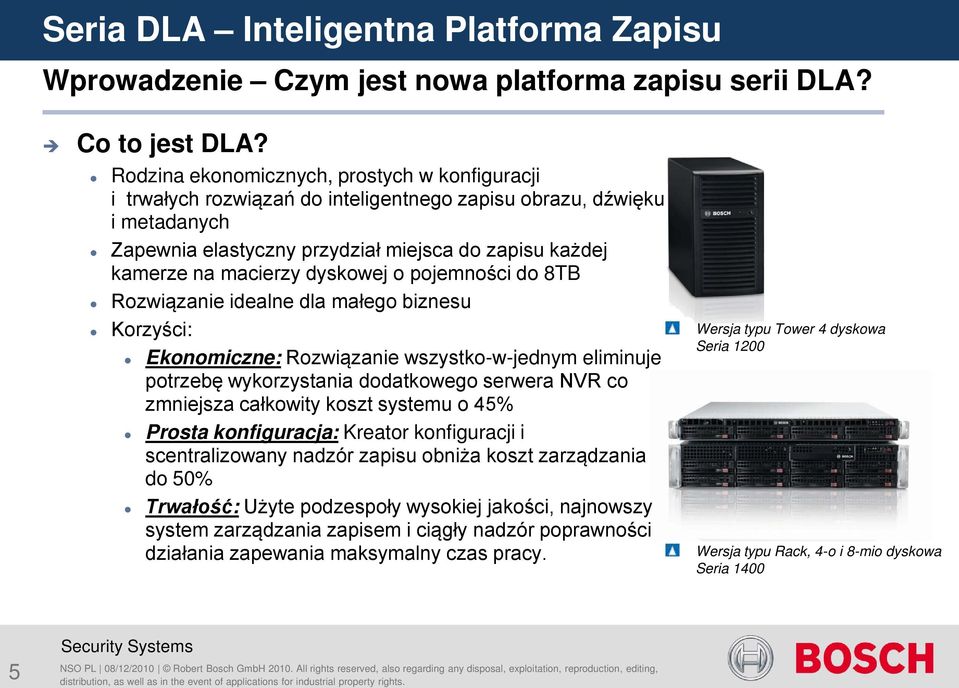

5 Wprowadzenie Czym jest nowa platforma zapisu serii DLA? Co to jest DLA? Rodzina ekonomicznych, prostych w konfiguracji i trwałych rozwiązań do inteligentnego zapisu obrazu, dźwięku i metadanych Zapewnia elastyczny przydział miejsca do zapisu każdej kamerze na macierzy dyskowej o pojemności do 8TB Rozwiązanie idealne dla małego biznesu Korzyści: Ekonomiczne: Rozwiązanie wszystko-w-jednym eliminuje potrzebę wykorzystania dodatkowego serwera NVR co zmniejsza całkowity koszt systemu o 45% Prosta konfiguracja: Kreator konfiguracji i scentralizowany nadzór zapisu obniża koszt zarządzania do 50% Trwałość: Użyte podzespoły wysokiej jakości, najnowszy system zarządzania zapisem i ciągły nadzór poprawności działania zapewania maksymalny czas pracy. Wersja typu Tower 4 dyskowa Seria 1200 Wersja typu Rack, 4-o i 8-mio dyskowa Seria NSO PL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

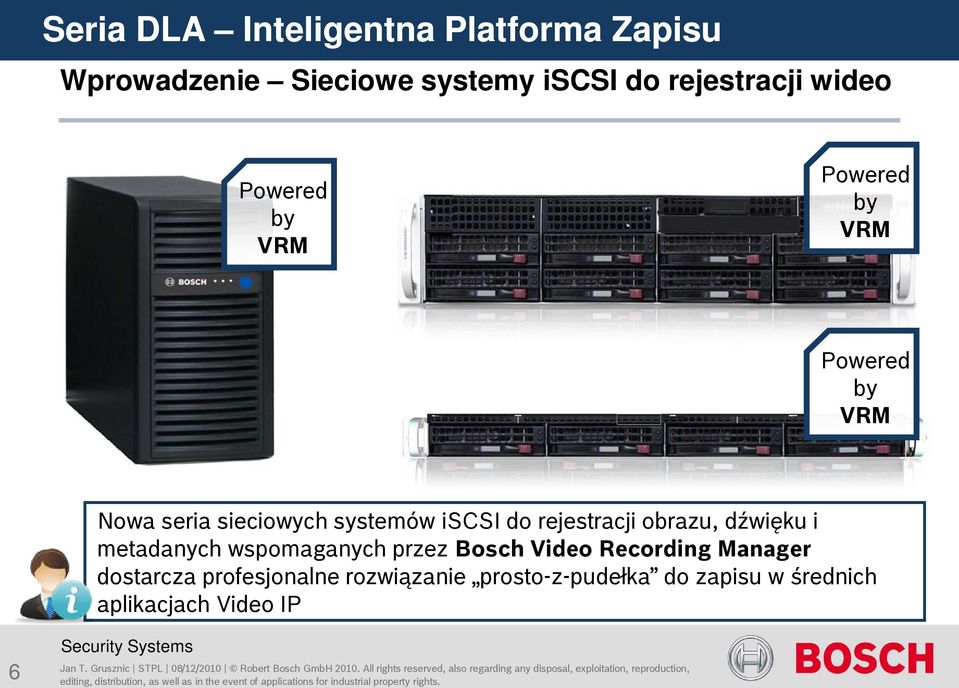

6 Wprowadzenie Sieciowe systemy iscsi do rejestracji wideo Powered by VRM Powered by VRM Powered by VRM Nowa seria sieciowych systemów iscsi do rejestracji obrazu, dźwięku i metadanych wspomaganych przez Bosch Video Recording Manager dostarcza profesjonalne rozwiązanie prosto-z-pudełka do zapisu w średnich aplikacjach Video IP 6 Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

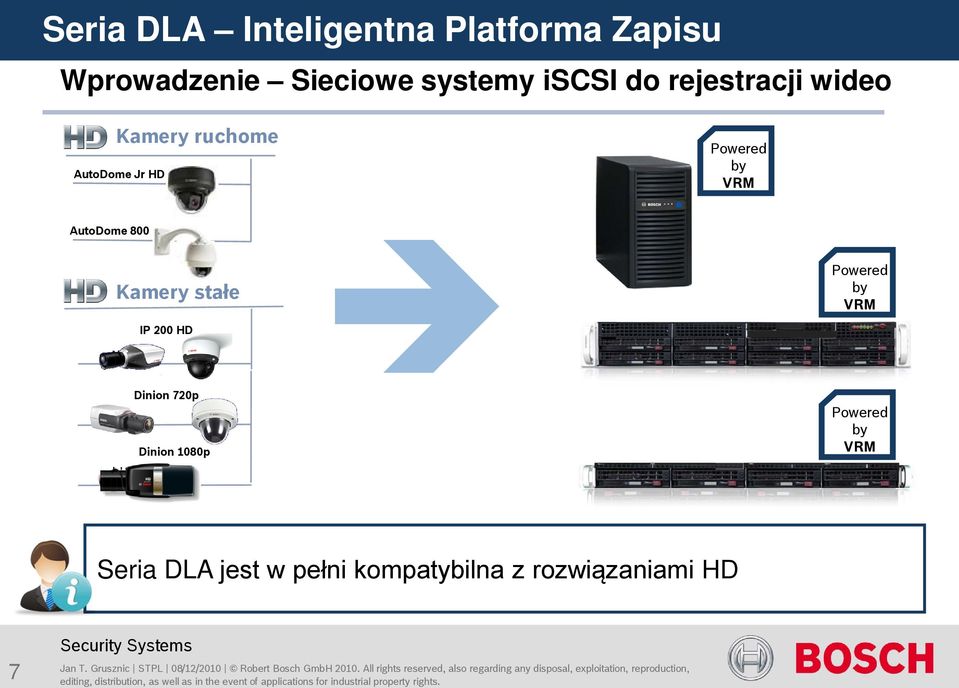

7 Wprowadzenie Sieciowe systemy iscsi do rejestracji wideo Kamery ruchome AutoDome Jr HD Powered by VRM AutoDome 800 HD Kamery stałe IP 200 HD Powered by VRM Dinion 720p Dinion 1080p Powered by VRM Seria DLA jest w pełni kompatybilna z rozwiązaniami HD 7 Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

8 Wprowadzenie Zapis Bosch IP Video wspomagany przez VRM Sieciowy system archiwizacji iscsi serii 1400 Obudowa Minitower. 4 dyski, 4TB Preinstalowany Video Recording Manager Maksymalnie 64 kanały Wsparcie dla Automatic Network Replenishment (ANR) Sieciowy system archiwizacji iscsi serii 1400 Obudowa Rack, 8 dysków, 8TB Preinstalowany Video Recording Manager Wsparcie Automatic Network Replenishment (ANR) Dyski wymienne podczas pracy Podwójny kontroler układu zasilania Maksymalnie 128 kanałów RAID-5 Dwa porty Gbit/s Sieciowy system archiwizacji iscsi serii 1400 Obudowa Rack, 4 dyski, 4TB Preinstalowany Video Recording Manager Wsparcie dla Automatic Network Replenishment (ANR) Dyski wymienne podczas pracy Podwójny kontroler układu zasilania Maksymalnie 128 kanałów RAID-5 Dwa porty Gbit/s Dla małych systemów Sieciowy system archiwizacji iscsi serii 1400 Obudowa Rack, 8 dysków, 16TB Preinstalowany Video Recording Manager Wsparcie Automatic Network Replenishment (ANR) Dyski wymienne podczas pracy Podwójny kontroler układu zasilania Maksymalnie 128 kanałów RAID-5 Dwa porty Gbit/s Dla średnich systemów Nowość Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

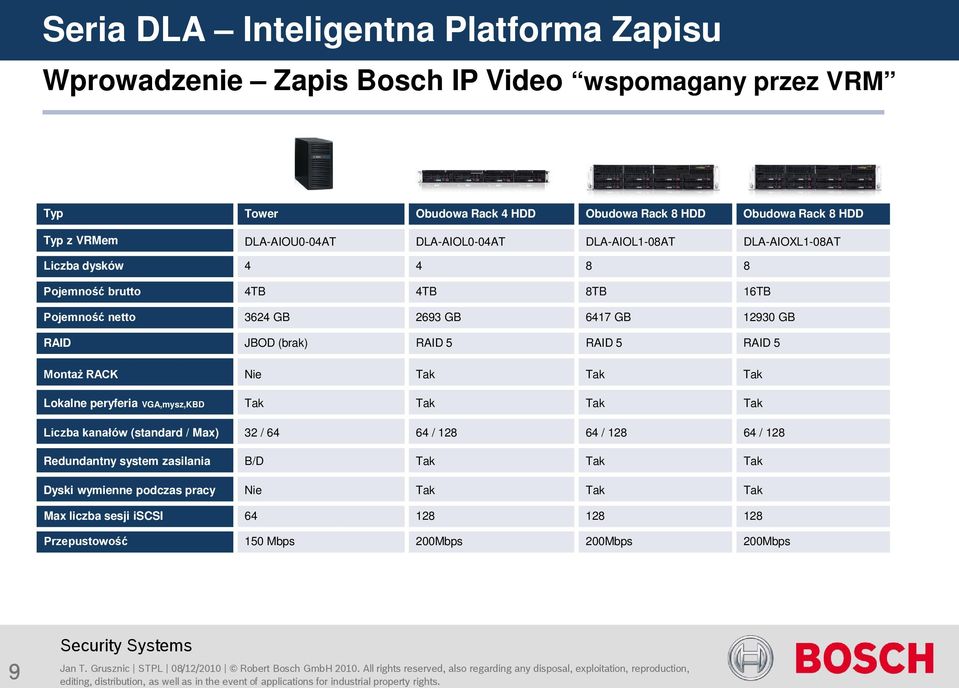

9 Wprowadzenie Zapis Bosch IP Video wspomagany przez VRM Typ Tower Obudowa Rack 4 HDD Obudowa Rack 8 HDD Obudowa Rack 8 HDD Typ z VRMem DLA-AIOU0-04AT DLA-AIOL0-04AT DLA-AIOL1-08AT DLA-AIOXL1-08AT Liczba dysków Pojemność brutto 4TB 4TB 8TB 16TB Pojemność netto 3624 GB 2693 GB 6417 GB GB RAID JBOD (brak) RAID 5 RAID 5 RAID 5 Montaż RACK Nie Tak Tak Tak Lokalne peryferia VGA,mysz,KBD Tak Tak Tak Tak Liczba kanałów (standard / Max) 32 / / / / 128 Redundantny system zasilania B/D Tak Tak Tak Dyski wymienne podczas pracy Nie Tak Tak Tak Max liczba sesji iscsi Przepustowość 150 Mbps 200Mbps 200Mbps 200Mbps 9 Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,

10 Korzyści 10

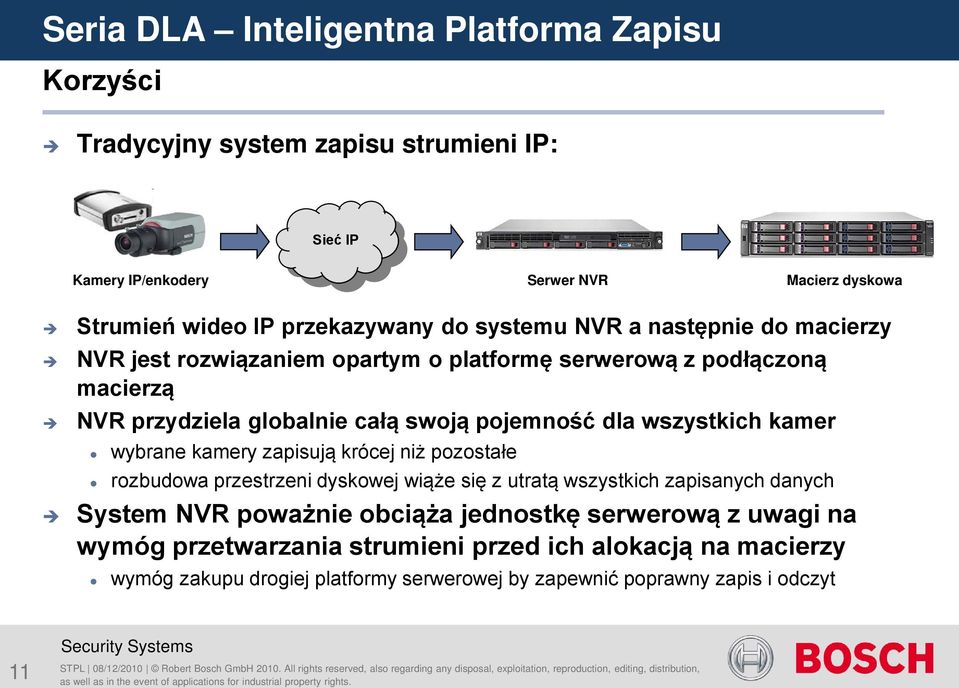

11 Korzyści Tradycyjny system zapisu strumieni IP: Sieć IP Kamery IP/enkodery Serwer NVR Macierz dyskowa Strumień wideo IP przekazywany do systemu NVR a następnie do macierzy NVR jest rozwiązaniem opartym o platformę serwerową z podłączoną macierzą NVR przydziela globalnie całą swoją pojemność dla wszystkich kamer wybrane kamery zapisują krócej niż pozostałe rozbudowa przestrzeni dyskowej wiąże się z utratą wszystkich zapisanych danych System NVR poważnie obciąża jednostkę serwerową z uwagi na wymóg przetwarzania strumieni przed ich alokacją na macierzy wymóg zakupu drogiej platformy serwerowej by zapewnić poprawny zapis i odczyt 11

12 Korzyści Większa liczba kamer oznacza więcej systemów NVR Sieć IP Kamery IP/enkodery Serwery NVR Macierze dyskowe Większa liczba serwerów, systemów operacyjnych, platform do zarządzania = większy kłopot Większa liczba potencjalnych punktów awarii Brak centralnego systemu zarządzania zapisem Brak nadmiarowości Nierówny czas zapisu na kilku systemach 12

13 Korzyści Inteligentna platforma do archiwizacji wideo IP Boscha eliminuje, niekorzystne aspekty związane ze stosowaniem NVRów Sieć IP Kamery IP/enkodery Korzyści: Inteligentny system zarządzania zapisem z macierzą dyskową Redukcja kosztów związanych z zakupem dodatkowego HW do 45% Redukcja kosztów instalacyjnych do 50% Możliwość dynamicznej rozbudowy dyskowej bez konieczności utraty zapisanych obrazów Minimalny i maksymalny czas archiwizacji ustawiany dla każdej kamery Dynamiczne przydzielanie bloków pamięci w zależności od zapotrzebowania zapewnia taki sam czas archiwizacji dla każdej kamery i optymalne wykorzystanie pamięci Zapis i odczyt bezpośredni na/z iscsi nie obciąża platformy serwerowej = większa wydajność 13

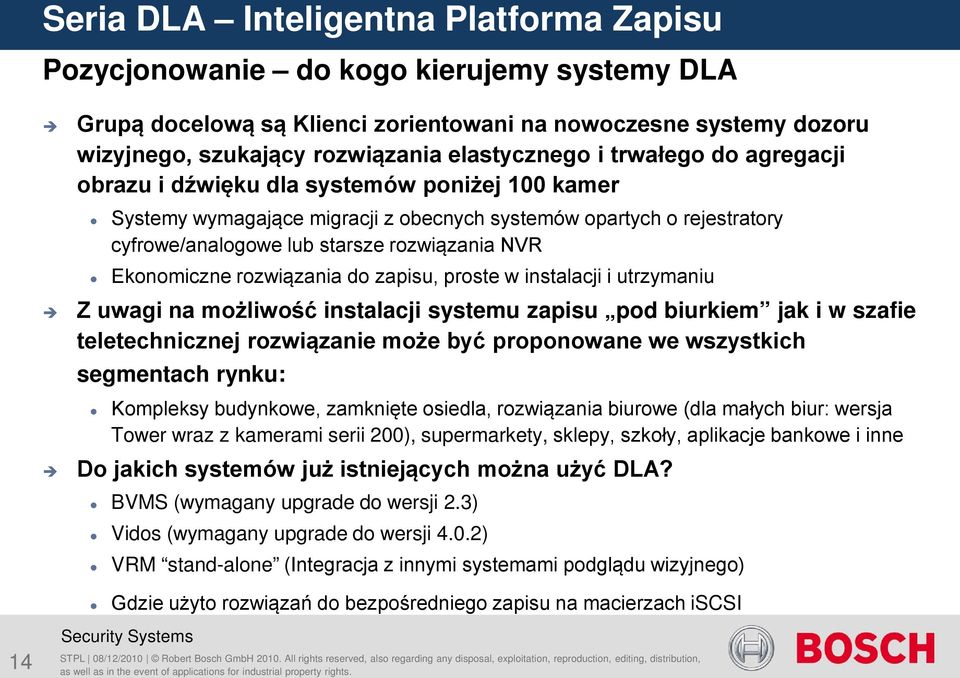

14 Pozycjonowanie do kogo kierujemy systemy DLA Grupą docelową są Klienci zorientowani na nowoczesne systemy dozoru wizyjnego, szukający rozwiązania elastycznego i trwałego do agregacji obrazu i dźwięku dla systemów poniżej 100 kamer Systemy wymagające migracji z obecnych systemów opartych o rejestratory cyfrowe/analogowe lub starsze rozwiązania NVR Ekonomiczne rozwiązania do zapisu, proste w instalacji i utrzymaniu Z uwagi na możliwość instalacji systemu zapisu pod biurkiem jak i w szafie teletechnicznej rozwiązanie może być proponowane we wszystkich segmentach rynku: Kompleksy budynkowe, zamknięte osiedla, rozwiązania biurowe (dla małych biur: wersja Tower wraz z kamerami serii 200), supermarkety, sklepy, szkoły, aplikacje bankowe i inne Do jakich systemów już istniejących można użyć DLA? BVMS (wymagany upgrade do wersji 2.3) Vidos (wymagany upgrade do wersji 4.0.2) VRM stand-alone (Integracja z innymi systemami podglądu wizyjnego) Gdzie użyto rozwiązań do bezpośredniego zapisu na macierzach iscsi 14

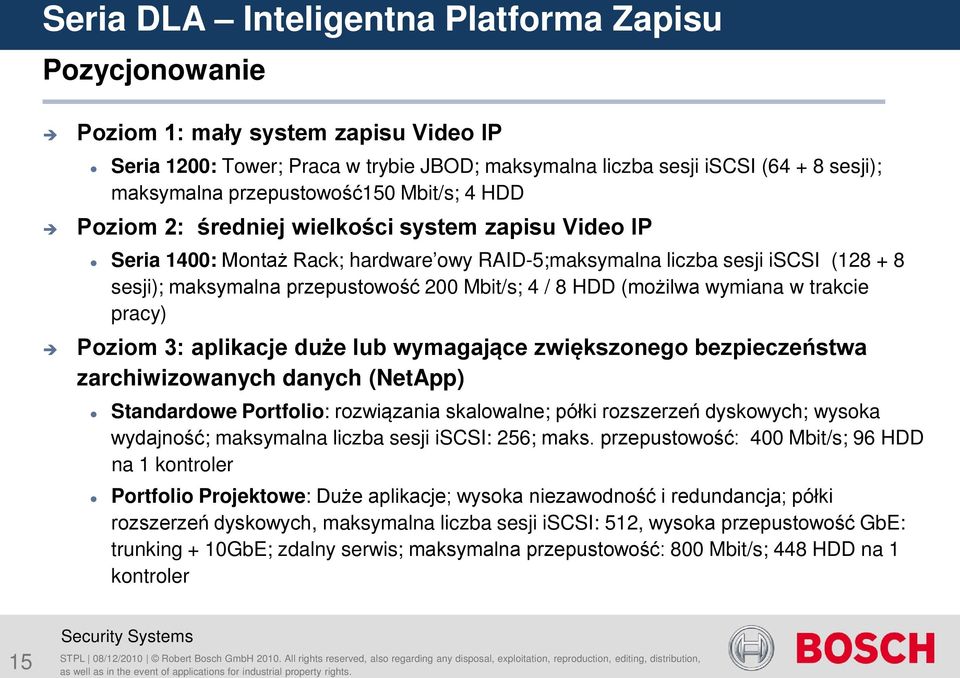

15 Pozycjonowanie Poziom 1: mały system zapisu Video IP Seria 1200: Tower; Praca w trybie JBOD; maksymalna liczba sesji iscsi ( sesji); maksymalna przepustowość150 Mbit/s; 4 HDD Poziom 2: średniej wielkości system zapisu Video IP Seria 1400: Montaż Rack; hardware owy RAID-5;maksymalna liczba sesji iscsi ( sesji); maksymalna przepustowość 200 Mbit/s; 4 / 8 HDD (możilwa wymiana w trakcie pracy) Poziom 3: aplikacje duże lub wymagające zwiększonego bezpieczeństwa zarchiwizowanych danych (NetApp) Standardowe Portfolio: rozwiązania skalowalne; półki rozszerzeń dyskowych; wysoka wydajność; maksymalna liczba sesji iscsi: 256; maks. przepustowość: 400 Mbit/s; 96 HDD na 1 kontroler Portfolio Projektowe: Duże aplikacje; wysoka niezawodność i redundancja; półki rozszerzeń dyskowych, maksymalna liczba sesji iscsi: 512, wysoka przepustowość GbE: trunking + 10GbE; zdalny serwis; maksymalna przepustowość: 800 Mbit/s; 448 HDD na 1 kontroler 15

16 Zastowanie seria DLA Proste w instalacji, późniejszym zarządzaniu oraz w codziennym użytkowaniu wsparte najnowocześniejszą ideą sposobu zapisu (VRM) - platformy DLA idealnie nadają się do niewielkich aplikacji (16+ kamer) Rozwiązanie, z pełną funkcjonalnością dla dużych systemów teraz dostępne w konkurencyjnych cenach Bezpośrednie połączenie systemu zapisu VRM z macierzą iscsi zapewnia idealne rozwiązanie dla Klientów zorientowanych technologicznie Systemy zapisu serii DLA współpracują z oprogramowaniem BVMS, Vidos, Bosch Video Client (BVC darmowe do 16 kamer), Bosch Video IP Lite Suite (darmowe do 16 kamer) tworząc kompletny system dozoru wizyjnego Skalowalne i elsatyczne rozwiązanie zapewniające redundancję i wysoką wydajność Oprogramowanie na wszystkich platformach serii DLA jest identyczne. Znając jedno znasz resztę 16

17 Najważniejsze cechy 17

18 Najważniejsze cechy Seria DLA 1200 Obudowa: Mid-range tower CPU: Core2 Duo E7400 (2.8GHz) RAM: 4GB DDR2 ECC Sieć: (2) GigE Pojemność: 4TB (4 x 1TB) SATA Redundancja: JBOD Wymiana dysków: wymaga otwarcia obudowy Wydajność: 150 Mbps Oprogramowanie: Embedded OS i aplikacje zainstalowane na DOM (Disk on Module) MS Windows Storage Server 2008 Bosch Video Recording Manager z licencją 32ch (do rozszerzenia do maks. 64ch) Zdalny nadzór: przez zdalny pulpit lub przeglądarkę Nadzór/alarmowanie: temperatura, zasilanie, elementy chłodzenia Wersja typu Tower 4 dyskowa Seria

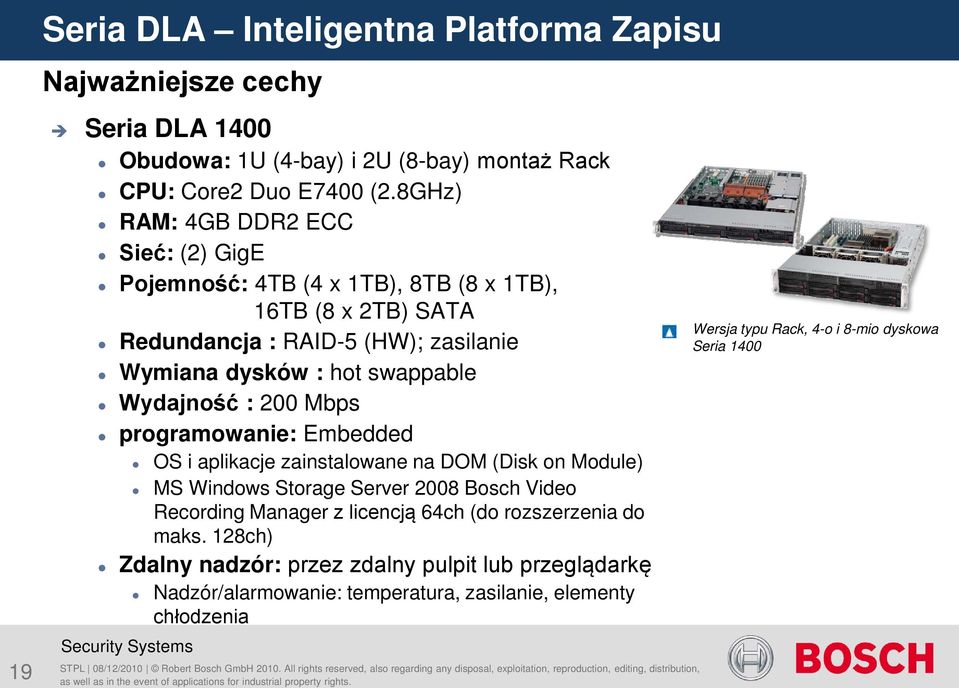

19 Najważniejsze cechy Seria DLA 1400 Obudowa: 1U (4-bay) i 2U (8-bay) montaż Rack CPU: Core2 Duo E7400 (2.8GHz) RAM: 4GB DDR2 ECC Sieć: (2) GigE Pojemność: 4TB (4 x 1TB), 8TB (8 x 1TB), 16TB (8 x 2TB) SATA Redundancja : RAID-5 (HW); zasilanie Wymiana dysków : hot swappable Wydajność : 200 Mbps programowanie: Embedded OS i aplikacje zainstalowane na DOM (Disk on Module) MS Windows Storage Server 2008 Bosch Video Recording Manager z licencją 64ch (do rozszerzenia do maks. 128ch) Zdalny nadzór: przez zdalny pulpit lub przeglądarkę Nadzór/alarmowanie: temperatura, zasilanie, elementy chłodzenia 19 Wersja typu Rack, 4-o i 8-mio dyskowa Seria 1400

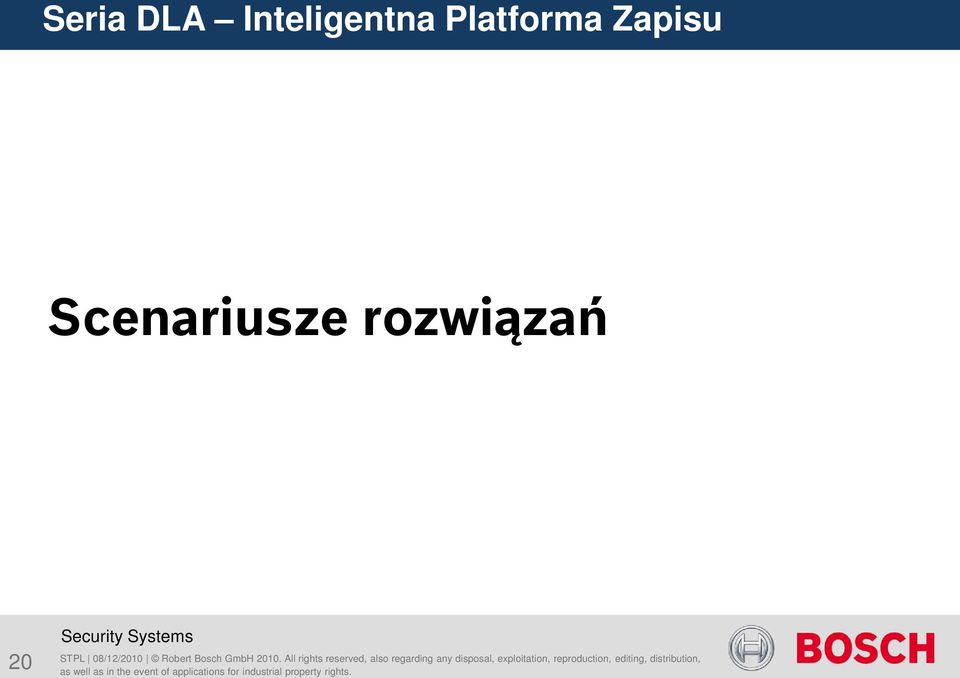

20 Scenariusze rozwiązań 20

21 Scenariusze rozwiązań rozwiązanie wszystko-z-pudełka Komponenty: (1) Seria DLA 1200 wraz z embedded Bosch VRM (1-64) Kamery/enkodery Bosch H.264 IP (1 lub więcej) Stacja kliencka Wymóg stworzenia rozwiązania nadzoru Dodaj BVC - Bosch Video Client darmowe oprogramowanie do podglądu Stwórz naprawdę tanie i markowe rozwiązanie dozoru wizyjnego dla 16 kamer IP z 3 letnią gwarancją producenta w standardzie Więcej kamer? Dodaj licencję zwiększającą liczbę obsługiwanych kanałów w BVC o 8 lub 16 kanałów (BVC-ESIP08A lub BVC-ESIP16A) by szybko zwiększyć pojemność systemu do 64* kamer Większa pojemność? Użyj kolejnego DLA *Maksymalna liczba kanałów obsługiwanych przez BVC to 64

22 Scenariusze rozwiązań rozwiązanie wszystko-w-jednym VRM Monitor (przeglądarka) RMS (Zdalne Zarządzanie) VRM ConfigTool (w DLA) BVC (Podgląd) Archive/Forensics (w BVC) Sieć IP HD H.264 IP Kamera H.264 IP Enkoder Silnik zapisu (FW v4.x) Seria 1200 Stacja Kliencka BVC 22

23 Scenariusze rozwiązań rozwiązanie wszystko-w-jednym Komponenty: (1) Seria DLA 1400 z embedded Bosch VRM (1-128) Kamery/enkodery Bosch H.264 IP lub Bosch HD (1 i więcej) Stacja kliencka Wymóg stworzenia rozwiązania nadzoru Dodaj BVMS v2.3x wersję Profesjonalną (MBV-BPRO-203 Dodaj odpowiednią liczbę licencji do systemu BVMS (Xx MBV-XCHAN-23) Więcej kamer? Dodaj dodatkową DLA 1400 Dodaj dodatkowe licencje rozszerzające system BVMS (Xx MBV-XCHAN-23) Więcej stanowisk? Dodaj dodatkowe licencje rozszerzające system BVMS (Xx MBV-XWST-23) Większa pojemność? Dodaj dodatkową DLA

24 Scenariusze rozwiązań rozwiązanie wszystko-w-jednym Lokalizacja #1 Lokalizacja #2 Lokalizacja #3 DLA 1400 DLA 1400 DLA 1400 s HD H.264 IP Kamera H.264 IP Kamera H.264 IP Kamera Sieć IP Sieć IP Sieć IP H.264 IP Enkoder H.264 IP Enkoder H.264 IP Enkoder Sieć IP BVMS Centralny Serwer Kontrola Stacja kliencka BVMS 24

25 Tryby pracy serii DLA Tryb AIO - ALL-IN-ONE: (użyty VRM) Tryb Target only : (wyłączona usługa VRM) BVMS: Zastosowanie zewnętrznego serwera VRM Wsparcie max 5 DLA-AIO (VRM) DLA 1200 : max 64 kanałów na DLA (licencjonowanie przez BVMS) DLA 1400 : max 128 kanałów na DLA (licencjonowanie przez BVMS) System nie oparty o BVMS: Centralny system VRM czuwa nad równym obciążeniem wszystkich targetów iscsi DLA 1200 : 64 sesji iscsi / 150 Mbps max DLA 1400 : 128 sesji iscsi / 200 Mbps max DLA 1200 / 32 kan standard / 64 kan max DLA 1400 / 64 kan standard / 128 kan max Rozbudowa kanałów przez zakup odpowiednich pakietów licencyjnych dla DLA 25

26 Scenariusze rozwiązań Praca w trybie ALL-IN-ONE Max 5 VRMów przypadających na jeden system BVMS 26

27 Scenariusze rozwiązań Skalowanie w trybie Traget Only Max 500 kan. przypadających na jeden system BVMS 27

28 Informacje do zamówień 28

29 Informacje do zamówień CTN SAP 12NC Opis DLA-AIOU0-04AT DLA-AIOL0-04AT F.01U F.01U Inteligentna Platforma sieciowego zapisu serii 1200, 4x 1TB, 32 kanały IP, max. sesji iscsi 64, 150Mbps, Tower Inteligentna Platforma sieciowego zapisu serii 1400, 4x 1TB, 64 kanały IP, max. sesji iscsi 128, 200Mbps, Rack DLA-AIOL1-08AT F.01U DLA-AIOXL1-08AT F.01U Inteligentna Platforma sieciowego zapisu serii 1400, 8x 1TB, 64 kanały IP, max. sesji iscsi 128, 200Mbps, Rack Inteligentna Platforma sieciowego zapisu serii 1400, 8x 2TB, 64 kanały IP, max. sesji iscsi 128, 200Mbps, Rack DLA-LDTK-100A F.01U Dysk do DLA serii GB DLA-UDTK-100A F.01U Dysk do DLA serii GB DLA-XVRM-032 F.01U DLA-XVRM-064 F.01U AIO Licencja na 32 dodatkowe kanały IP do DLA AIO Licencja na 64 dodatkowe kanały IP do DLA 29

30 - KONIEC PREZENTACJI - Pełne rozwiązanie HD od Boscha Widzisz i wiesz 30 Jan T. Grusznic STPL 08/12/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution,
