2 I MIĘDZYNARODOWA KONFERENCJA NAUKOWA DREWNO POLSKIE OZE 8 maja 2015r., Kraków, Procedury badawcze urządzeń grzewczych na paliwa stałe Zdzisław Gebhardt Instytutu Nafty i Gazu - Państwowy Instytut Badawczy Zakład Użytkowania Paliw

3 PLAN PREZENTACJI 1. Wstęp 2. Podstawowe normy 3. System oceny zgodności. 4. Procedury badawcze 5. Wnioski

4 WSTĘP Aby traktowanie drewna jako odnawialnego źródła energii zyskiwało jak najszersze poparcie bardzo istotnym jest sposób przetwarzania masy drzewnej w energię. Jeśli będziemy mogli wykazać, że drewno spalane jest zarówno efektywnie energetycznie jak i ekologicznie to powyższe poparcie znajdzie uzasadnienie techniczne. Jak istotny jest to problem świadczy zaangażowanie europejskiej komisji normalizacyjnej w przygotowanie procedur badawczych pozwalających na klasyfikację urządzeń opalanych drewnem jako mniej lub bardziej ekologicznych..

5 PODSTAWOWE NORMY Europejski Komitet Normalizacyjny (CEN) powołał Komitet Techniczny CEN/TC 295 Domowe paleniska na paliwa stałe, którego sekretariat prowadzony jest przez BSI, aby na podstawie mandatu danego przez Komisję Europejską i Europejskie Stowarzyszenie Wolnego Handlu wspierał opracowywanymi normami najpierw Dyrektywę dotyczącą wyrobów budowlanych a obecnie Rozporządzenie Unijne CPR 305/2011. Ponieważ są to normy wspierające unijne akty prawne mają one status norm zharmonizowanych, czyli norm z którymi zgodność wyrobu pozwala domniemywać zgodność z aktem prawnym. Poniżej omówimy podstawowe normy dotyczące urządzeń grzewczych opalanych paliwami stałymi a w szczególności w kontekście obecnej konferencji opalanych drewnem.

6 PODSTAWOWE NORMY PN-EN 13229:2002 Wkłady kominkowe wraz z kominkami otwartymi na paliwa stałe -- Wymagania i badania PN-EN 13229:2002/A1:2005 Wkłady kominkowe wraz z kominkami otwartymi na paliwa stałe -- Wymagania i badania PN-EN 13229:2002/A2:2006 Wkłady kominkowe wraz z kominkami otwartymi na paliwa stałe -- Wymagania i badania PN-EN 13240:2008 Ogrzewacze pomieszczeń na paliwa stałe -- Wymagania i badania [Wprowadza: EN 13240:2001/A2:2004/AC:2007 [IDT], EN 13240:2001 [IDT], EN 13240:2001/A2:2004 [IDT], EN 13240:2001/AC:2006 [IDT], EN 13240:2001/A2:2004/AC:2006 [IDT] PN-EN 14785:2009 Ogrzewacze pomieszczeń opalane peletami -- Wymagania i metody badań

7 PODSTAWOWE NORMY PN-EN 12809: Kotły grzewcze na paliwa stałe -- Nominalna moc cieplna do 50 kw -- Wymagania i badania PN-EN 12809:2002/A1:2006 Kotły grzewcze na paliwa stałe -- Nominalna moc cieplna do 50 kw -- Wymagania i badania PN-EN 12815:2004 Kuchnie na paliwa stałe -- Wymagania i badania PN-EN 12815:2004/A1:2006 Kuchnie na paliwa stałe -- Wymagania i badania

8 PODSTAWOWE NORMY Osobną normą, różniąca się od poprzednich tym, że nie należy do norm zharmonizowanych z rozporządzeniem dotyczącym wyrobów budowlanych a jest zharmonizowana z dyrektywą maszynową, jest norma : PN-EN 303-5:2012 Kotły grzewcze -- Część 5: Kotły grzewcze na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500 kw -- Terminologia, wymagania, badania i oznakowanie Jednak podstawową różnicą jest to, że deklaracja zgodności z tą normą nie wymaga udziału strony trzeciej, jak to ma miejsce w pozostałych przytoczonych tu normach. Oprócz norm wprowadzanych z poziomu Norm Europejskich poszczególne kraje wprowadziły lokalne przepisy zaostrzające wymagania w zakresie sprawności energetycznej i emisji substancji szkodliwych.

9 SYSTEM OCENY ZGODNOŚCI Przytoczone powyżej normy zharmonizowane z Dyrektywą dotyczącą wyrobów budowlanych mają tę właściwość, że deklarowanie zgodności z wymaganiami tych norm pozwala na oznakowanie wyrobu znakiem CE, który jest potwierdzeniem zgodności z dyrektywami. Wyroby objęte tymi normami zostały zakwalifikowane do systemu 3. oceny zgodności co charakteryzuje się poniższym podziałem odpowiedzialności:

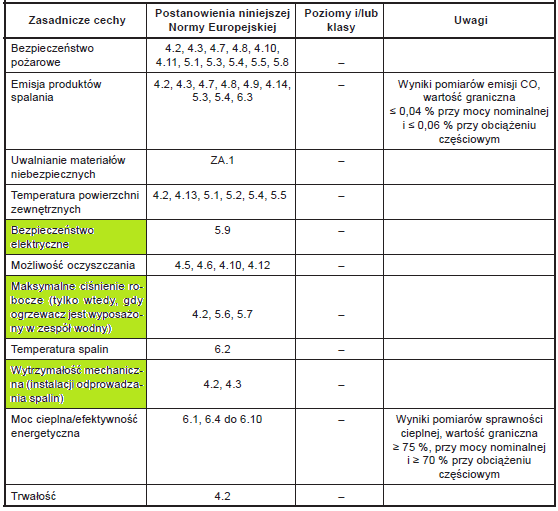

10 SYSTEM OCENY ZGODNOŚCI

11 PROCEDURY BADAWCZE

12 PROCEDURY BADAWCZE Wszystkie powyższe normy zawierają procedury badawcze pozwalające na sprawdzenie powyższych parametrów w określonych rodzajach urządzeń grzewczych takich jak kominki, ogrzewacze wolnostojące czy kotły. Należy zwrócić uwagę, że wszystkie te normy charakteryzują także referencyjne paliwo do badań jak i tolerancje dla paliwa handlowego dla którego zbadane parametry w laboratorium można jeszcze uważać za reprezentatywne. W przypadku drewna tolerancja będzie w głównej mierze dotyczyła wilgoci bo o resztę parametrów dba sama natura i specjalnie nie możemy tu oszukiwać jak to jest możliwe w przypadku paliw kopalnych. Jak wspomniano wyżej procedury badawcze są podobne we wszystkich normach przy czym najbardziej rozbudowane są w normie PN-EN Przy ocenie emisji należy zwrócić uwagę na zapisy w wymaganiach dotyczące stężenia odniesienia tlenu w spalinach, bo jak dotychczas nie udało się członkom UE ustalić jednego wspólnego poziomu odniesienia.

13 PROCEDURY BADAWCZE Należy również zwrócić uwagę na rosnące wymagania odnośnie sprawności i poziomu emisji (na przykładzie emisji z kotła opalanego biomasą) TYP Moc CO OGC PYŁ NOx Doc. mg/m 3 przy 10 % O 2, 0 o C, 1013 mbar kw manualny < automatyczny < PNEN Od Lot 15

14 PODSUMOWANIE Rosnące.wymagania dotyczące urządzeń grzewczych opalanych paliwami drewnopochodnymi pozwalają stwierdzić, że przy zachowaniu odpowiednich procedur wprowadzania tych urządzeń do użytkowania, spalane w nich paliwo można uważać za Odnawialne Źródło Energii

15 Dziękuję za uwagę. Kontakt: Zdzisław Gebhardt Instytutu Nafty i Gazu - Państwowy Instytut Badawczy Zakład Użytkowania Paliw gebhardt@inig.pl
