Przedmiar. Instalacje elektryczne wewnętrzne

Transkrypt

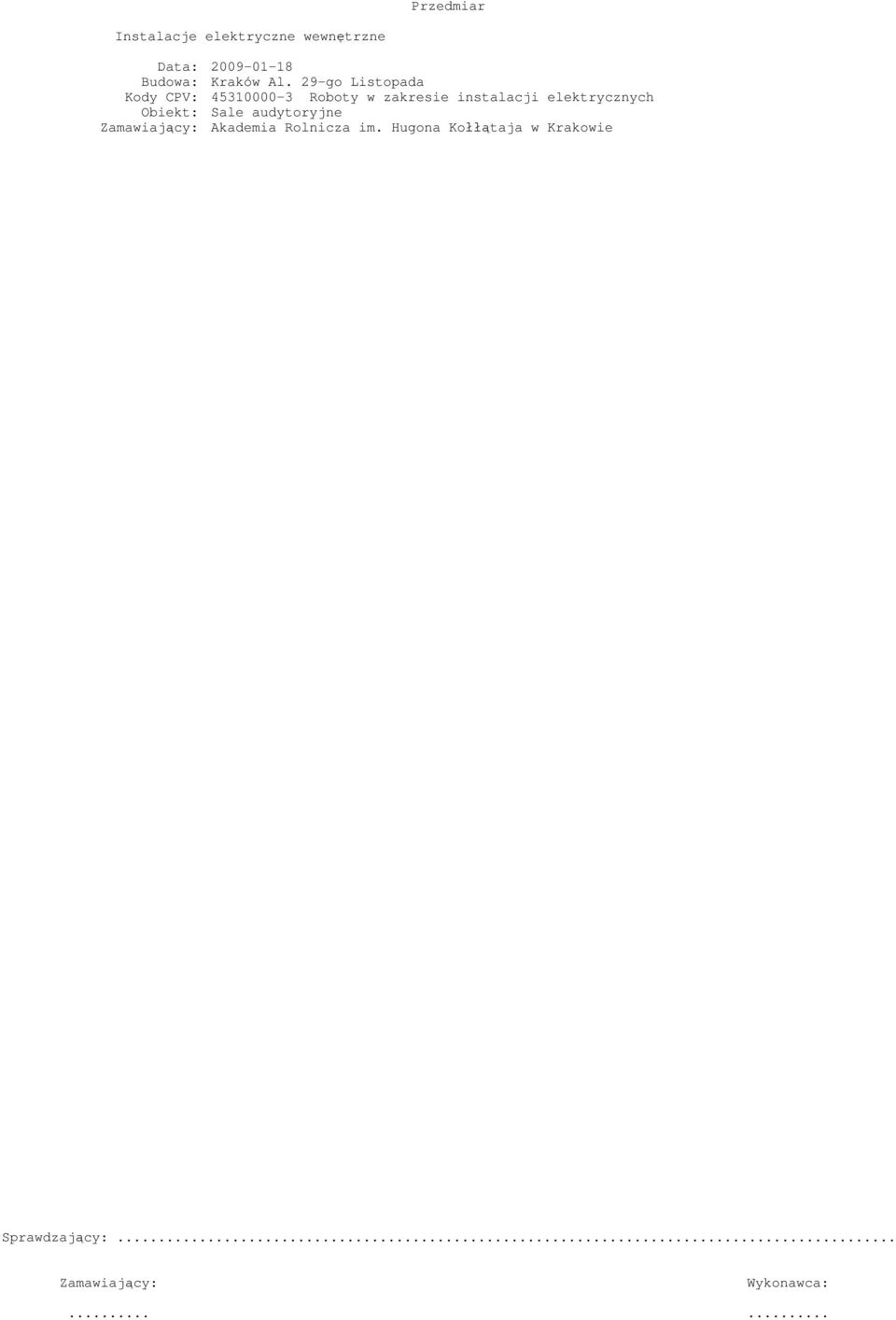

1 Przedmiar Instalacje elektryczne wewnętrzne Data: Budowa: Kraków Al. 29-go Listopada Kody CPV: Roboty w zakresie instalacji elektrycznych Obiekt: Sale audytoryjne Zamawiający: Akademia Rolnicza im. Hugona Kołłątaja w Krakowie Sprawdzający:... Zamawiający: Wykonawca:......

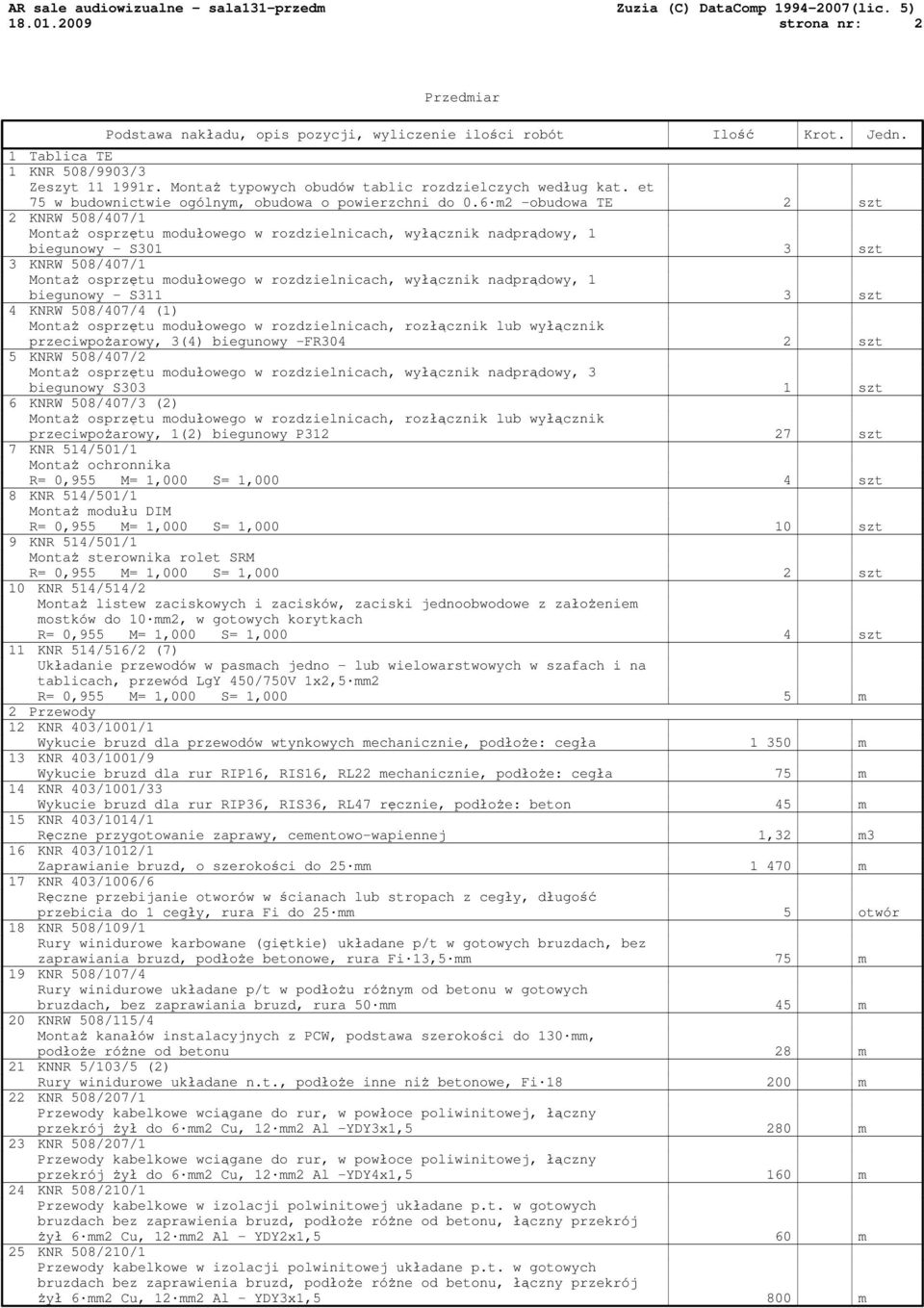

2 strona nr: 2 Przedmiar 1 Tablica TE 1 KNR 508/9903/3 Zeszyt r. Montaż typowych obudów tablic rozdzielczych według kat. et 75 w budownictwie ogólnym, obudowa o powierzchni do 0.6 m2 -obudowa TE 2 szt 2 KNRW 508/407/1 Montaż osprzętu modułowego w rozdzielnicach, wyłącznik nadprądowy, 1 biegunowy - S301 3 szt 3 KNRW 508/407/1 Montaż osprzętu modułowego w rozdzielnicach, wyłącznik nadprądowy, 1 biegunowy - S311 3 szt 4 KNRW 508/407/4 (1) Montaż osprzętu modułowego w rozdzielnicach, rozłącznik lub wyłącznik przeciwpożarowy, 3(4) biegunowy -FR304 2 szt 5 KNRW 508/407/2 Montaż osprzętu modułowego w rozdzielnicach, wyłącznik nadprądowy, 3 biegunowy S303 1 szt 6 KNRW 508/407/3 (2) Montaż osprzętu modułowego w rozdzielnicach, rozłącznik lub wyłącznik przeciwpożarowy, 1(2) biegunowy P szt 7 KNR 514/501/1 Montaż ochronnika R= 0,955 M= 1,000 S= 1,000 4 szt 8 KNR 514/501/1 Montaż modułu DIM R= 0,955 M= 1,000 S= 1, szt 9 KNR 514/501/1 Montaż sterownika rolet SRM R= 0,955 M= 1,000 S= 1,000 2 szt 10 KNR 514/514/2 Montaż listew zaciskowych i zacisków, zaciski jednoobwodowe z założeniem mostków do 10 mm2, w gotowych korytkach R= 0,955 M= 1,000 S= 1,000 4 szt 11 KNR 514/516/2 (7) Układanie przewodów w pasmach jedno - lub wielowarstwowych w szafach i na tablicach, przewód LgY 450/750V 1x2,5 mm2 R= 0,955 M= 1,000 S= 1,000 5 m 2 Przewody 12 KNR 403/1001/1 Wykucie bruzd dla przewodów wtynkowych mechanicznie, podłoże: cegła m 13 KNR 403/1001/9 Wykucie bruzd dla rur RIP16, RIS16, RL22 mechanicznie, podłoże: cegła 75 m 14 KNR 403/1001/33 Wykucie bruzd dla rur RIP36, RIS36, RL47 ręcznie, podłoże: beton 45 m 15 KNR 403/1014/1 Ręczne przygotowanie zaprawy, cementowo-wapiennej 1,32 m3 16 KNR 403/1012/1 Zaprawianie bruzd, o szerokości do 25 mm m 17 KNR 403/1006/6 Ręczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1 cegły, rura Fi do 25 mm 5 otwór 18 KNR 508/109/1 Rury winidurowe karbowane (giętkie) układane p/t w gotowych bruzdach, bez zaprawiania bruzd, podłoże betonowe, rura Fi 13,5 mm 75 m 19 KNR 508/107/4 Rury winidurowe układane p/t w podłożu różnym od betonu w gotowych bruzdach, bez zaprawiania bruzd, rura 50 mm 45 m 20 KNRW 508/115/4 Montaż kanałów instalacyjnych z PCW, podstawa szerokości do 130 mm, podłoże różne od betonu 28 m 21 KNNR 5/103/5 (2) Rury winidurowe układane n.t., podłoże inne niż betonowe, Fi m 22 KNR 508/207/1 Przewody kabelkowe wciągane do rur, w powłoce poliwinitowej, łączny przekrój żył do 6 mm2 Cu, 12 mm2 Al -YDY3x1,5 280 m 23 KNR 508/207/1 Przewody kabelkowe wciągane do rur, w powłoce poliwinitowej, łączny przekrój żył do 6 mm2 Cu, 12 mm2 Al -YDY4x1,5 160 m 24 KNR 508/210/1 żył 6 mm2 Cu, 12 mm2 Al - YDY2x1,5 60 m 25 KNR 508/210/1 żył 6 mm2 Cu, 12 mm2 Al - YDY3x1,5 800 m

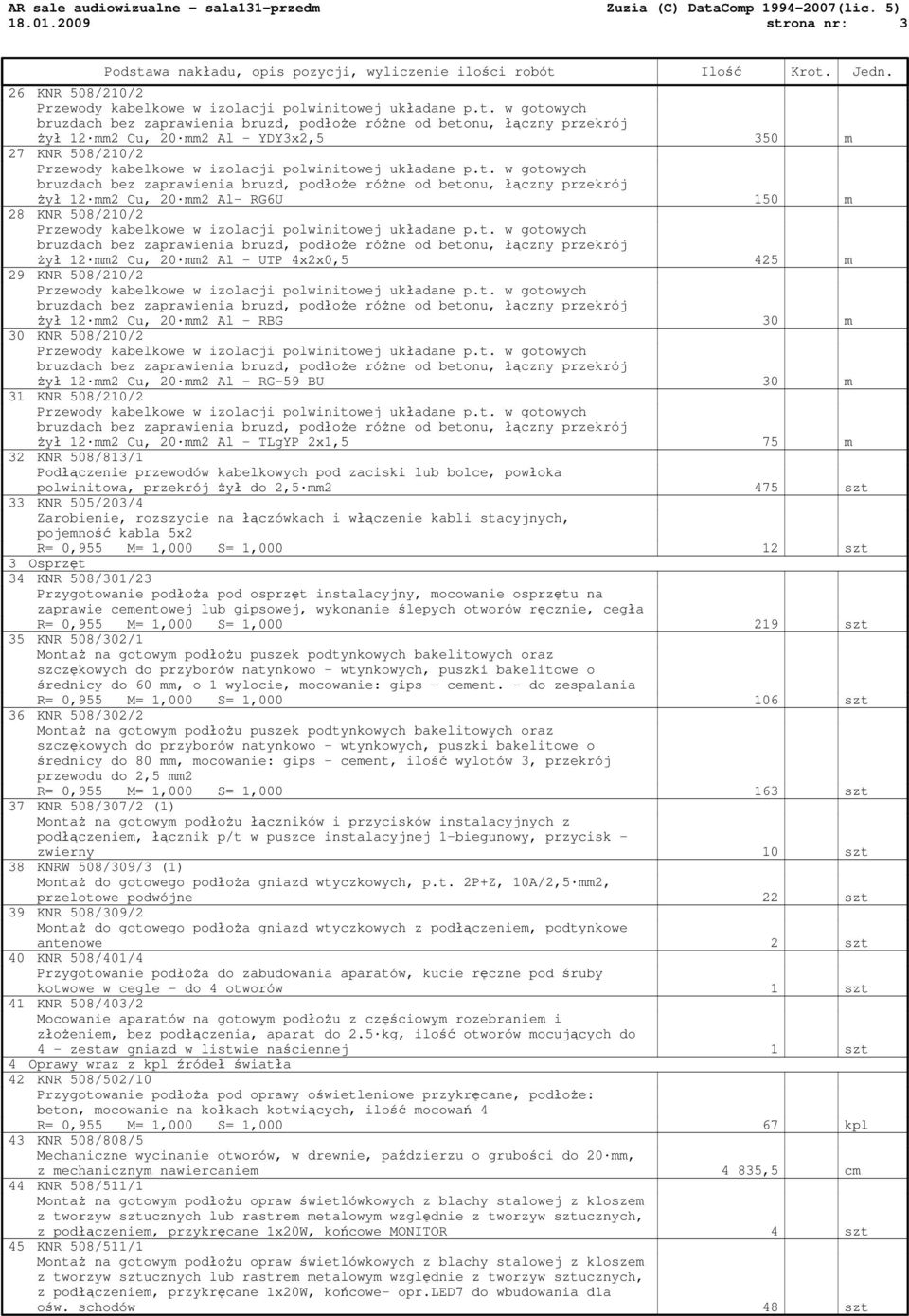

3 strona nr: 3 26 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al - YDY3x2,5 350 m 27 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al- RG6U 150 m 28 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al - UTP 4x2x0,5 425 m 29 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al - RBG 30 m 30 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al - RG-59 BU 30 m 31 KNR 508/210/2 żył 12 mm2 Cu, 20 mm2 Al - TLgYP 2x1,5 75 m 32 KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 2,5 mm2 475 szt 33 KNR 505/203/4 Zarobienie, rozszycie na łączówkach i włączenie kabli stacyjnych, pojemność kabla 5x2 R= 0,955 M= 1,000 S= 1, szt 3 Osprzęt 34 KNR 508/301/23 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu na zaprawie cementowej lub gipsowej, wykonanie ślepych otworów ręcznie, cegła R= 0,955 M= 1,000 S= 1, szt 35 KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 60 mm, o 1 wylocie, mocowanie: gips - cement. - do zespalania R= 0,955 M= 1,000 S= 1, szt 36 KNR 508/302/2 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 80 mm, mocowanie: gips - cement, ilość wylotów 3, przekrój przewodu do 2,5 mm2 R= 0,955 M= 1,000 S= 1, szt 37 KNR 508/307/2 (1) Montaż na gotowym podłożu łączników i przycisków instalacyjnych z podłączeniem, łącznik p/t w puszce instalacyjnej 1-biegunowy, przycisk - zwierny 10 szt 38 KNRW 508/309/3 (1) Montaż do gotowego podłoża gniazd wtyczkowych, p.t. 2P+Z, 10A/2,5 mm2, przelotowe podwójne 22 szt 39 KNR 508/309/2 Montaż do gotowego podłoża gniazd wtyczkowych z podłączeniem, podtynkowe antenowe 2 szt 40 KNR 508/401/4 Przygotowanie podłoża do zabudowania aparatów, kucie ręczne pod śruby kotwowe w cegle - do 4 otworów 1 szt 41 KNR 508/403/2 Mocowanie aparatów na gotowym podłożu z częściowym rozebraniem i złożeniem, bez podłączenia, aparat do 2.5 kg, ilość otworów mocujących do 4 - zestaw gniazd w listwie naściennej 1 szt 4 Oprawy wraz z kpl źródeł światła 42 KNR 508/502/10 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, podłoże: beton, mocowanie na kołkach kotwiących, ilość mocowań 4 R= 0,955 M= 1,000 S= 1, kpl 43 KNR 508/808/5 Mechaniczne wycinanie otworów, w drewnie, paździerzu o grubości do 20 mm, z mechanicznym nawiercaniem 4 835,5 cm 44 KNR 508/511/1 z podłączeniem, przykręcane 1x20W, końcowe MONITOR 4 szt 45 KNR 508/511/1 z podłączeniem, przykręcane 1x20W, końcowe- opr.led7 do wbudowania dla ośw. schodów 48 szt

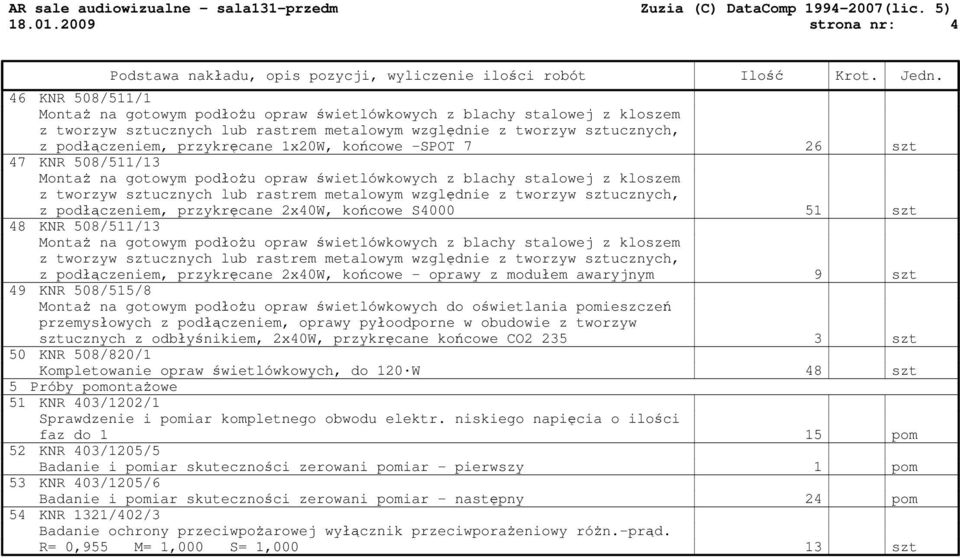

4 strona nr: 4 46 KNR 508/511/1 z podłączeniem, przykręcane 1x20W, końcowe -SPOT 7 26 szt 47 KNR 508/511/13 z podłączeniem, przykręcane 2x40W, końcowe S szt 48 KNR 508/511/13 z podłączeniem, przykręcane 2x40W, końcowe - oprawy z modułem awaryjnym 9 szt 49 KNR 508/515/8 Montaż na gotowym podłożu opraw świetlówkowych do oświetlania pomieszczeń przemysłowych z podłączeniem, oprawy pyłoodporne w obudowie z tworzyw sztucznych z odbłyśnikiem, 2x40W, przykręcane końcowe CO szt 50 KNR 508/820/1 Kompletowanie opraw świetlówkowych, do 120 W 48 szt 5 Próby pomontażowe 51 KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektr. niskiego napięcia o ilości faz do 1 15 pom 52 KNR 403/1205/5 Badanie i pomiar skuteczności zerowani pomiar - pierwszy 1 pom 53 KNR 403/1205/6 Badanie i pomiar skuteczności zerowani pomiar - następny 24 pom 54 KNR 1321/402/3 Badanie ochrony przeciwpożarowej wyłącznik przeciwporażeniowy różn.-prąd. R= 0,955 M= 1,000 S= 1, szt

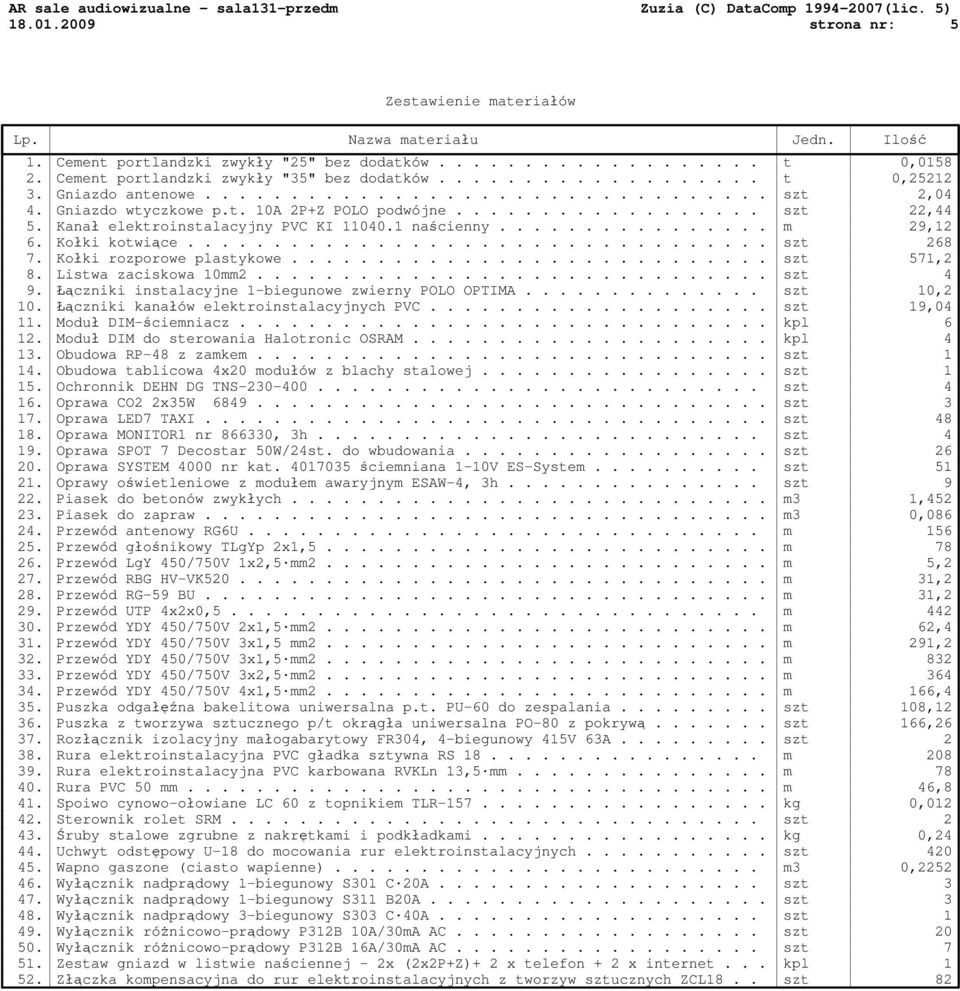

5 strona nr: 5 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Cement portlandzki zwykły "25" bez dodatków t 0, Cement portlandzki zwykły "35" bez dodatków t 0, Gniazdo antenowe szt 2,04 4. Gniazdo wtyczkowe p.t. 10A 2P+Z POLO podwójne szt 22,44 5. Kanał elektroinstalacyjny PVC KI naścienny m 29,12 6. Kołki kotwiące szt Kołki rozporowe plastykowe szt 571,2 8. Listwa zaciskowa 10mm szt 4 9. Łączniki instalacyjne 1-biegunowe zwierny POLO OPTIMA szt 10,2 10. Łączniki kanałów elektroinstalacyjnych PVC szt 19, Moduł DIM-ściemniacz kpl Moduł DIM do sterowania Halotronic OSRAM kpl Obudowa RP-48 z zamkem szt Obudowa tablicowa 4x20 modułów z blachy stalowej szt Ochronnik DEHN DG TNS szt Oprawa CO2 2x35W szt Oprawa LED7 TAXI szt Oprawa MONITOR1 nr , 3h szt Oprawa SPOT 7 Decostar 50W/24st. do wbudowania szt Oprawa SYSTEM 4000 nr kat ściemniana 1-10V ES-System szt Oprawy oświetleniowe z modułem awaryjnym ESAW-4, 3h szt Piasek do betonów zwykłych m3 1, Piasek do zapraw m3 0, Przewód antenowy RG6U m Przewód głośnikowy TLgYp 2x1, m Przewód LgY 450/750V 1x2,5 mm m 5,2 27. Przewód RBG HV-VK m 31,2 28. Przewód RG-59 BU m 31,2 29. Przewód UTP 4x2x0, m Przewód YDY 450/750V 2x1,5 mm m 62,4 31. Przewód YDY 450/750V 3x1,5 mm m 291,2 32. Przewód YDY 450/750V 3x1,5 mm m Przewód YDY 450/750V 3x2,5 mm m Przewód YDY 450/750V 4x1,5 mm m 166,4 35. Puszka odgałęźna bakelitowa uniwersalna p.t. PU-60 do zespalania szt 108, Puszka z tworzywa sztucznego p/t okrągła uniwersalna PO-80 z pokrywą szt 166, Rozłącznik izolacyjny małogabarytowy FR304, 4-biegunowy 415V 63A szt Rura elektroinstalacyjna PVC gładka sztywna RS m Rura elektroinstalacyjna PVC karbowana RVKLn 13,5 mm m Rura PVC 50 mm m 46,8 41. Spoiwo cynowo-ołowiane LC 60 z topnikiem TLR kg 0, Sterownik rolet SRM szt Śruby stalowe zgrubne z nakrętkami i podkładkami kg 0, Uchwyt odstępowy U-18 do mocowania rur elektroinstalacyjnych szt Wapno gaszone (ciasto wapienne) m3 0, Wyłącznik nadprądowy 1-biegunowy S301 C 20A szt Wyłącznik nadprądowy 1-biegunowy S311 B20A szt Wyłącznik nadprądowy 3-biegunowy S303 C 40A szt Wyłącznik różnicowo-prądowy P312B 10A/30mA AC szt Wyłącznik różnicowo-prądowy P312B 16A/30mA AC szt Zestaw gniazd w listwie naściennej - 2x (2x2P+Z)+ 2 x telefon + 2 x internet... kpl Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL18.. szt 82
