Przedmiar. Przedmiar robót P- 1.1_10

Transkrypt

1 Przedmiar Data: Budowa: Wycena szkód powodziowych LZS Sokolniki - Instalacje elektryczne. Obiekt: Budynek LZS Sokolniki Zamawiający: Gmina Gorzyce ul. Sandomierska Gorzyce Kosztorys opracowali:... Sprawdzający:... Zamawiający: Wykonawca:......

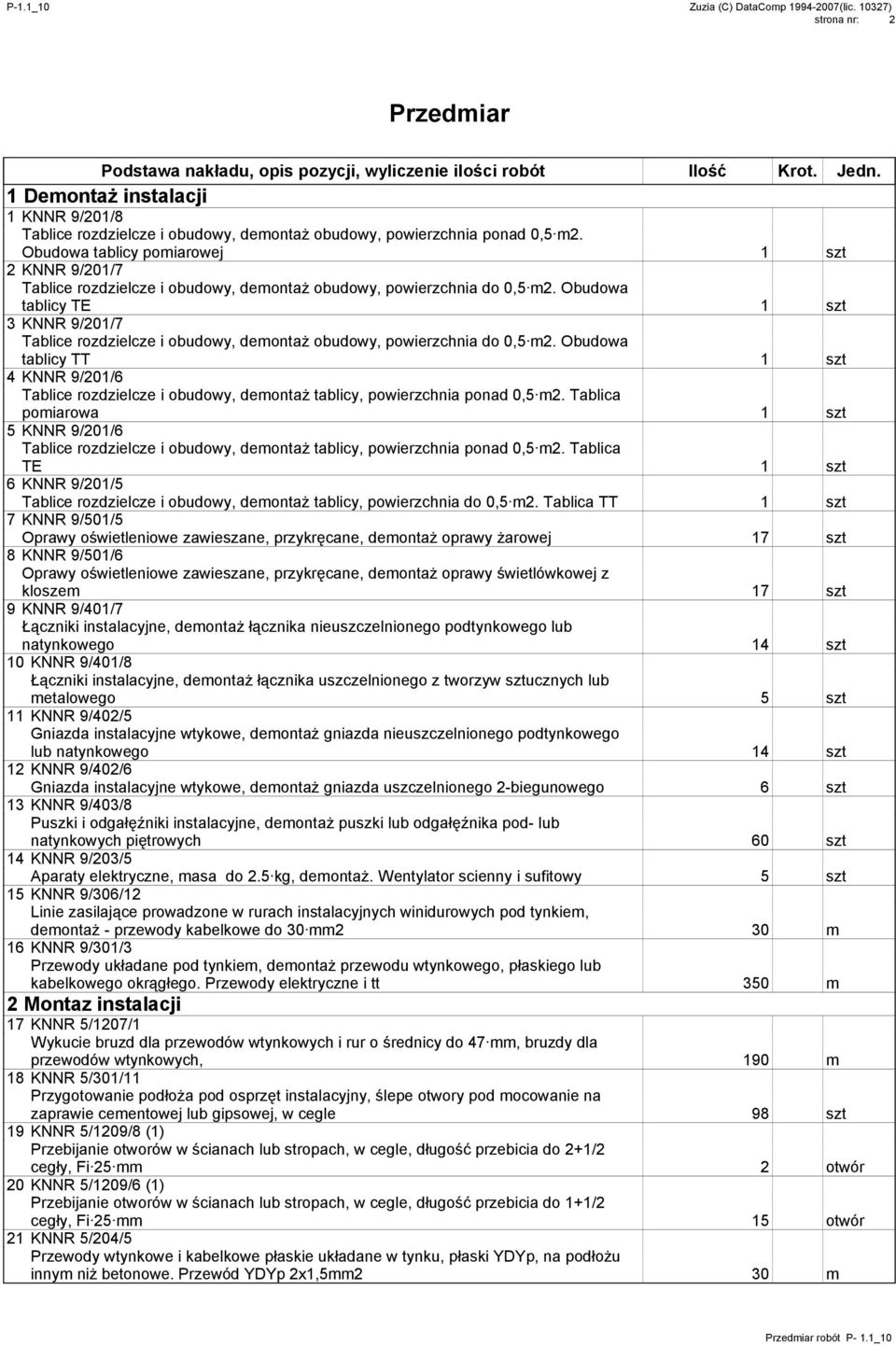

2 strona nr: 2 Przedmiar 1 Demontaż instalacji 1 KNNR 9/201/8 Tablice rozdzielcze i obudowy, demontaż obudowy, powierzchnia ponad 0,5 m2. Obudowa tablicy pomiarowej 1 szt 2 KNNR 9/201/7 Tablice rozdzielcze i obudowy, demontaż obudowy, powierzchnia do 0,5 m2. Obudowa tablicy TE 1 szt 3 KNNR 9/201/7 Tablice rozdzielcze i obudowy, demontaż obudowy, powierzchnia do 0,5 m2. Obudowa tablicy TT 1 szt 4 KNNR 9/201/6 Tablice rozdzielcze i obudowy, demontaż tablicy, powierzchnia ponad 0,5 m2. Tablica pomiarowa 1 szt 5 KNNR 9/201/6 Tablice rozdzielcze i obudowy, demontaż tablicy, powierzchnia ponad 0,5 m2. Tablica TE 1 szt 6 KNNR 9/201/5 Tablice rozdzielcze i obudowy, demontaż tablicy, powierzchnia do 0,5 m2. Tablica TT 1 szt 7 KNNR 9/501/5 Oprawy oświetleniowe zawieszane, przykręcane, demontaż oprawy żarowej 17 szt 8 KNNR 9/501/6 Oprawy oświetleniowe zawieszane, przykręcane, demontaż oprawy świetlówkowej z kloszem 17 szt 9 KNNR 9/401/7 Łączniki instalacyjne, demontaż łącznika nieuszczelnionego podtynkowego lub natynkowego 14 szt 10 KNNR 9/401/8 Łączniki instalacyjne, demontaż łącznika uszczelnionego z tworzyw sztucznych lub metalowego 5 szt 11 KNNR 9/402/5 Gniazda instalacyjne wtykowe, demontaż gniazda nieuszczelnionego podtynkowego lub natynkowego 14 szt 12 KNNR 9/402/6 Gniazda instalacyjne wtykowe, demontaż gniazda uszczelnionego 2-biegunowego 6 szt 13 KNNR 9/403/8 Puszki i odgałęźniki instalacyjne, demontaż puszki lub odgałęźnika pod- lub natynkowych piętrowych 60 szt 14 KNNR 9/203/5 Aparaty elektryczne, masa do 2.5 kg, demontaż. Wentylator scienny i sufitowy 5 szt 15 KNNR 9/306/12 Linie zasilające prowadzone w rurach instalacyjnych winidurowych pod tynkiem, demontaż - przewody kabelkowe do 30 mm2 30 m 16 KNNR 9/301/3 Przewody układane pod tynkiem, demontaż przewodu wtynkowego, płaskiego lub kabelkowego okrągłego. Przewody elektryczne i tt 350 m 2 Montaz instalacji 17 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, 190 m 18 KNNR 5/301/11 Przygotowanie podłoża pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w cegle 98 szt 19 KNNR 5/1209/8 (1) Przebijanie otworów w ścianach lub stropach, w cegle, długość przebicia do 2+1/2 cegły, Fi 25 mm 2 otwór 20 KNNR 5/1209/6 (1) Przebijanie otworów w ścianach lub stropach, w cegle, długość przebicia do 1+1/2 cegły, Fi 25 mm 15 otwór 21 KNNR 5/204/5 innym niż betonowe. Przewód YDYp 2x1,5mm2 30 m

3 strona nr: 3 22 KNNR 5/204/5 innym niż betonowe. Przewód YDYpżo 3x1,5mm2 310 m 23 KNNR 5/204/5 innym niż betonowe. Przewód YDYpżo 4x1,5mm2 45 m 24 KNNR 5/204/5 innym niż betonowe. Przewód YDYpżo 5x1,5mm2 30 m 25 KNNR 5/204/5 innym niż betonowe. Przewód tt YTKSY 1x2x0,5 50 m 26 KNNR 5/204/5 innym niż betonowe. Przewód koncentryczny 75 omów 30 m 27 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 150 m 28 KNNR 5/1208/2 Zaprawianie bruzd, bruzda szerokości do 50 mm 45 m 29 KNNR 5/1208/5 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowo-wapiennej 150*0,025*0,025+40*0,05* 0,025+5*0,06*0,06 = 0, , ,16 m3 30 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W. Oprawa ośw. 2x36 z komp. mocy biernej 17 kpl 31 KNNR 5/502/1 (2) Oprawy oświetleniowe przykręcane (zwykłe), żarowe, z kloszem. Oprawa naścienna plafoniery IP54 17 kpl 32 KNNR 5/302/1 Puszki instalacyjne podtynkowe, Fi 60, pojedyncze. Puszka p/t PK-4 38 szt 33 KNNR 5/302/6 (2) Puszki instalacyjne podtynkowe, Fi 80, 4-otworowe, z zaciskami skrętnymi. Puszka PO szt 34 KNNR 5/306/2 (1) Łącznik pt 10A, 250V 1-biegunowy nf 501. Łącznik klawiszowy 1 biegunowy 16A 250V p/t 6 kpl 35 KNNR 5/306/2 (1) Łącznik pt 10A, 250V 1-biegunowy nf 501. Łącznik klawiszowy 1 biegunowy 16A 250V p/t IP44 4 kpl 36 KNNR 5/306/6 Łącznik nt, na przygotowanym podłożu - świecznikowy. Łącznik klawiszowy świecznikowy 16A 250V p/t 5 szt 37 KNNR 5/308/2 przelotowe pojedyncze. Gniazdo wtyczkowe 16A 230V 2P+Z 13 kpl 38 KNNR 5/308/2 przelotowe pojedyncze. Gniazdo wtyczkowe 16A 230V 2P+Z z klapką IP 44 7 szt 39 KNNR 5/308/2 przelotowe pojedyncze. Gniazdo tt 2 kpl 40 KNNR 5/308/2 przelotowe pojedyncze. Gniazdo telewizyjne 1 kpl 41 Ramka jednokrotna 38 szt 42 KNNR 5/410/2 Wentylator ścienny 5 szt 43 KNNR 5/406/2 Aparaty elektryczne, masa do 5,0 kg. PA Montaż puszki tt n/t 1 szt 44 KNNR 5/404/7 Tablice rozdzielcze i obudowy, obudowa do 0,5 m2. Obudowa tablicy TE 1 szt 45 KNNR 5/404/2 Tablice rozdzielcze i obudowy, tablica do 20 kg. Tablica TE 1 szt 46 Fabrykacja warsztatowa tablicy TE 8 r-g 47 KNNR 5/404/2 Tablice rozdzielcze i obudowy, tablica do 20 kg. Złącze zasilająco-pomiarowe 1 szt 48 Fabrykacja warsztatowa złącza 8 rg

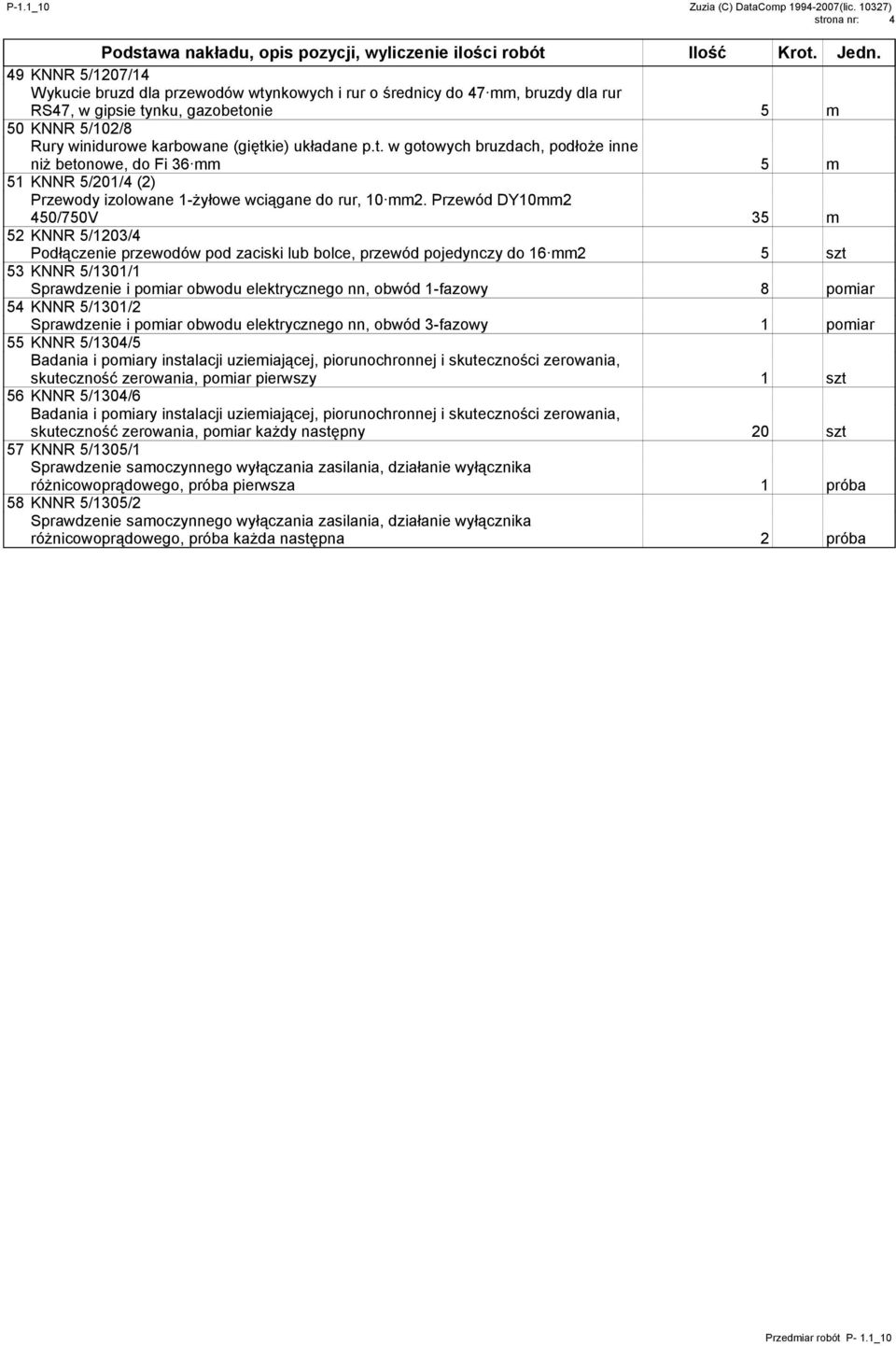

4 strona nr: 4 49 KNNR 5/1207/14 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla rur RS47, w gipsie tynku, gazobetonie 5 m 50 KNNR 5/102/8 Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach, podłoże inne niż betonowe, do Fi 36 mm 5 m 51 KNNR 5/201/4 (2) Przewody izolowane 1-żyłowe wciągane do rur, 10 mm2. Przewód DY10mm2 450/750V 35 m 52 KNNR 5/1203/4 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 16 mm2 5 szt 53 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy 8 pomiar 54 KNNR 5/1301/2 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 3-fazowy 1 pomiar 55 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar pierwszy 1 szt 56 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar każdy następny 20 szt 57 KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika różnicowoprądowego, próba pierwsza 1 próba 58 KNNR 5/1305/2 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika różnicowoprądowego, próba każda następna 2 próba

5 strona nr: 5 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość Cena Warto ść 1. Elektromonter r-g Robotnicy r-g 284,1355 Razem (z dokładnością do zaokrągleń): 300,1355 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość Cena Warto ść 1. Cement portlandzki zwykły "25" bez dodatków t 0, Gniazdo p/t telewizyjne szt 1,02 3. Gniazdo tt p/t szt 2,04 4. Gniazdo wtyczkowe 2P+Z 16A 250V szt 13,26 5. Gniazdo wtyczkowe 2P+Z 16A 250V z klapką Optima Polo szt 7,14 6. Łącznik klawiszowy jednobiegunowy 10A 250V - Optima Polo szt 6,12 7. Łącznik klawiszowy jednobiegunowy 10A 250V IP44- Optima Polo szt 4,08 8. Łącznik klawiszowy świecznikowy 10A 250V - POLO szt 5,1 9. Obudowa tablicy TE szt Oprawa n/t plafoniera 2x9W IP44 szt Oprawa ośw. 2x36 z kompensacją mocy biernej IP44 szt Piasek do betonów zwykłych m3 0, Przewód DY10mm2 450/750V m 36,4 14. Przewód koncentryczny m 31,2 15. Przewód YDYp 2x1,5mm2 450/750V m 31,2 16. Przewód YDYp 4x1,5mm2 450/750V m 46,8 17. Przewód YDYpżo 3x1,5mm2 450/750V m 322,4 18. Przewód YDYpżo 5x1,5mm2 450/750V m 31,2 19. Przewód YTKSY 1x 2x0,5 m Puszka podtynkowa PK-4 szt 38, Puszka podtynkowa PO-80 szt 61,2 22. Puszka tt n/t z łączówką szt Ramka jednokrotna szt Rura elektroinstalacyjna karbowana RVKLn36 m 5,2 25. Świetlówki trójpasmowe 36W 830 (840) szt 35, Tablica TE szt Wapno gaszone (ciasto wapienne) m3 0, Wentylator łazienkowy kpl Zaciski izolacyjne skrętne szt Złącze zasilająco-pomiarowe kpl 1 Razem (z dokładnością do zaokrągleń):
