HIT-11/09PL Strona 1/5. Instrukcja monta u HALFEN ³¹czniki balkonowe typu HIT. Element typu HIT-BX - p³yta balkonowa monolityczna

Transkrypt

1 Strona 1/5 Element typu HIT-BX - p³yta balkonowa monolityczna HIT-BX na yczenie element dostarczamy bez strzemion 1. U³o yæ dolne zbrojenie stropu i p³yty balkonowej. 2. U³o yæ górne zbrojenie stropu. 3. U³o yæ zbrojenie krawêdziowe: - dwa prêty pod³u ne Ø8, - cztery strzemiona krawêdziowe Ø8. 4. U³o yæ element HIT-BX i przywi¹zaæ go drutem wi¹za³kowym do górnego zbrojenia stropu. Element typu HIT-BF - p³yta balkonowa zespolona typu filigran 5. U³o yæ dwa prêty zbrojeniowe Ø8. 6. U³o yæ górne zbrojenie p³yty balkonowej i przywi¹zaæ je do prêtów elementu HIT-BX. 7. W celu zapewnienia niezmiennoœci u³o enia elementu HIT W zak³adzie prefabrykacyjnym Na budowie P³yta typu filigran HIT-BF - czêœæ dolna HIT-BF Element standardowo dostarczany ze strzemionami. W przypadku zamówienia bez strzemion nale y do³o yæ je na budowie. HIT-BF - czêœæ górna W zak³adzie prefabrykacyjnym: 1. U³o yæ dolne zbrojenie p³yty balkonowej (wraz z kratownicami przestrzennymi). 2. U³o yæ doln¹ czêœæ elementu HIT-BF 3. U³o yæ zbrojenie krawêdziowe: - prêt pod³u ny Ø8, - dwa strzemiona krawêdziowe Ø8. 4. Zabetonowaæ p³ytê; w celu pewnego zamocowania elementu HIT-BF wystarczy lokalnie pogrubiæ prefabrykowan¹ p³ytê. Na budowie: 5. U³o yæ prefabrykat (z doln¹ czêœci¹ elementu HIT-BF). 6. U³o yæ niezbêdne zbrojenie stropu i p³yty balkonowej 7. Górn¹ czêœæ elementu HIT-BF u³o yæ na czêœci dolnej; w razie potrzeby zastosowaæ samoprzylepne paski wyrównuj¹ce wysokoœæ ; górn¹ czêœæ przywi¹zaæ do zbrojenia stropu. 8. U³o yæ górne zbrojenie p³yty balkonowej i przywi¹zaæ je do prêtów elementu HIT-BF.

2 Strona 2/5 Element typu HIT-BX-HV/BH HIT-BX-HV HIT-BX-BH P³yta stropowa P³yta stropowa Monta HIT-BX-HV analogicznie do HIT-BX Monta HIT-BX-BH analogicznie do HIT-BX Element typu HIT-BX-WU/WO HIT-BX-WU HIT-BX-WO Œciana Œciana Monta HIT-BX-WU analogicznie do HIT-BX Monta HIT-BX-WO analogicznie do HIT-BX Element typu HIT-OT zamkniête strzemiê, nie dostarczane z ³¹cznikiem Wspornik HIT-OT P³yta stropowa - zbrojenie dok³adane na budowie, wed³ug projektu konstrukcji., Ø8mm Element typu HIT-AT Element typu HIT-FT Dodatkowe zbrojenie montowane na budowie (nie dostarczane z ³¹cznikiem) strzemiê krawêdziowe min. Ø 6 mm, e 250 mm Ø6 Ø8mm 3xØ8,e=100mm 2 Ø8 strzemiê krawêdziowe min. Ø 6 mm, e 250 mm Dodatkowe zbrojenie montowane na budowie (nie dostarczane z ³¹cznikiem) HIT-AT strzemiê krawêdziowe min. Ø 6 mm, e 250 mm Balustrada HIT-FT 2 Ø8 strzemiê krawêdziowe min. Ø 6 mm, e 250 mm

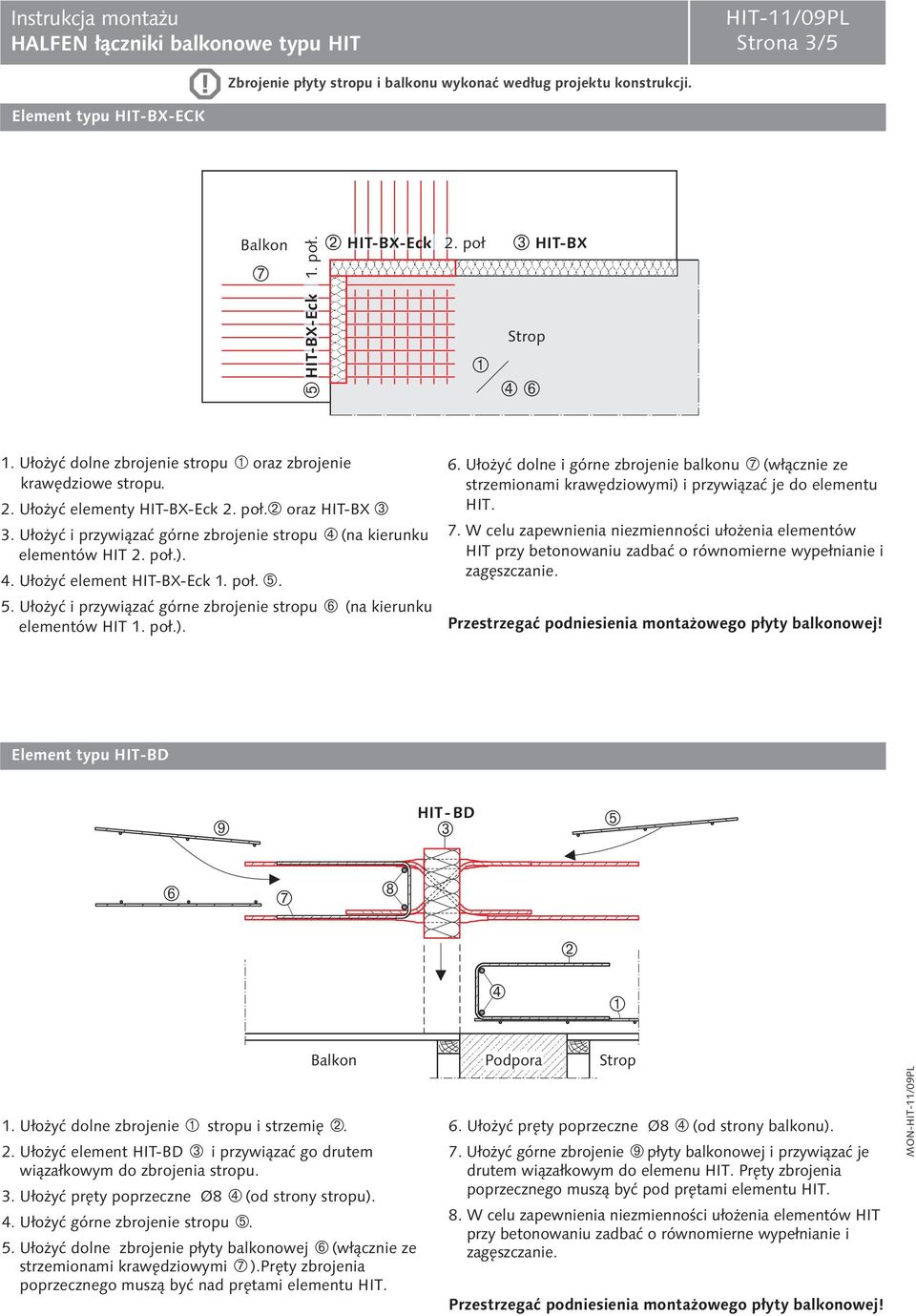

3 Strona 3/5 Element typu HIT-BX-ECK 1. po³. HIT-BX-Eck 2. po³ HIT-BX HIT-BX-Eck 1. U³o yæ dolne zbrojenie stropu oraz zbrojenie krawêdziowe stropu. 2. U³o yæ elementy HIT-BX-Eck 2. po³. oraz HIT-BX 3. U³o yæ i przywi¹zaæ górne zbrojenie stropu (na kierunku elementów HIT 2. po³.). 4. U³o yæ element HIT-BX-Eck 1. po³.. 5. U³o yæ i przywi¹zaæ górne zbrojenie stropu (na kierunku elementów HIT 1. po³.). 6. U³o yæ dolne i górne zbrojenie balkonu (w³¹cznie ze strzemionami krawêdziowymi) i przywi¹zaæ je do elementu HIT. 7. W celu zapewnienia niezmiennoœci u³o enia elementów HIT Element typu HIT-BD HIT- BD 1. U³o yæ dolne zbrojenie stropu i strzemiê. 2. U³o yæ element HIT-BD i przywi¹zaæ go drutem wi¹za³kowym do zbrojenia stropu. 3. U³o yæ prêty poprzeczne Ø8 (od strony stropu). 4. U³o yæ górne zbrojenie stropu. 5. U³o yæ dolne zbrojenie p³yty balkonowej (w³¹cznie ze strzemionami krawêdziowymi ).Prêty zbrojenia poprzecznego musz¹ byæ nad prêtami elementu HIT. 6. U³o yæ prêty poprzeczne Ø8 (od strony balkonu). 7. U³o yæ górne zbrojenie p³yty balkonowej i przywi¹zaæ je drutem wi¹za³kowym do elemenu HIT. Prêty zbrojenia poprzecznego musz¹ byæ pod prêtami elementu HIT. 8. W celu zapewnienia niezmiennoœci u³o enia elementów HIT

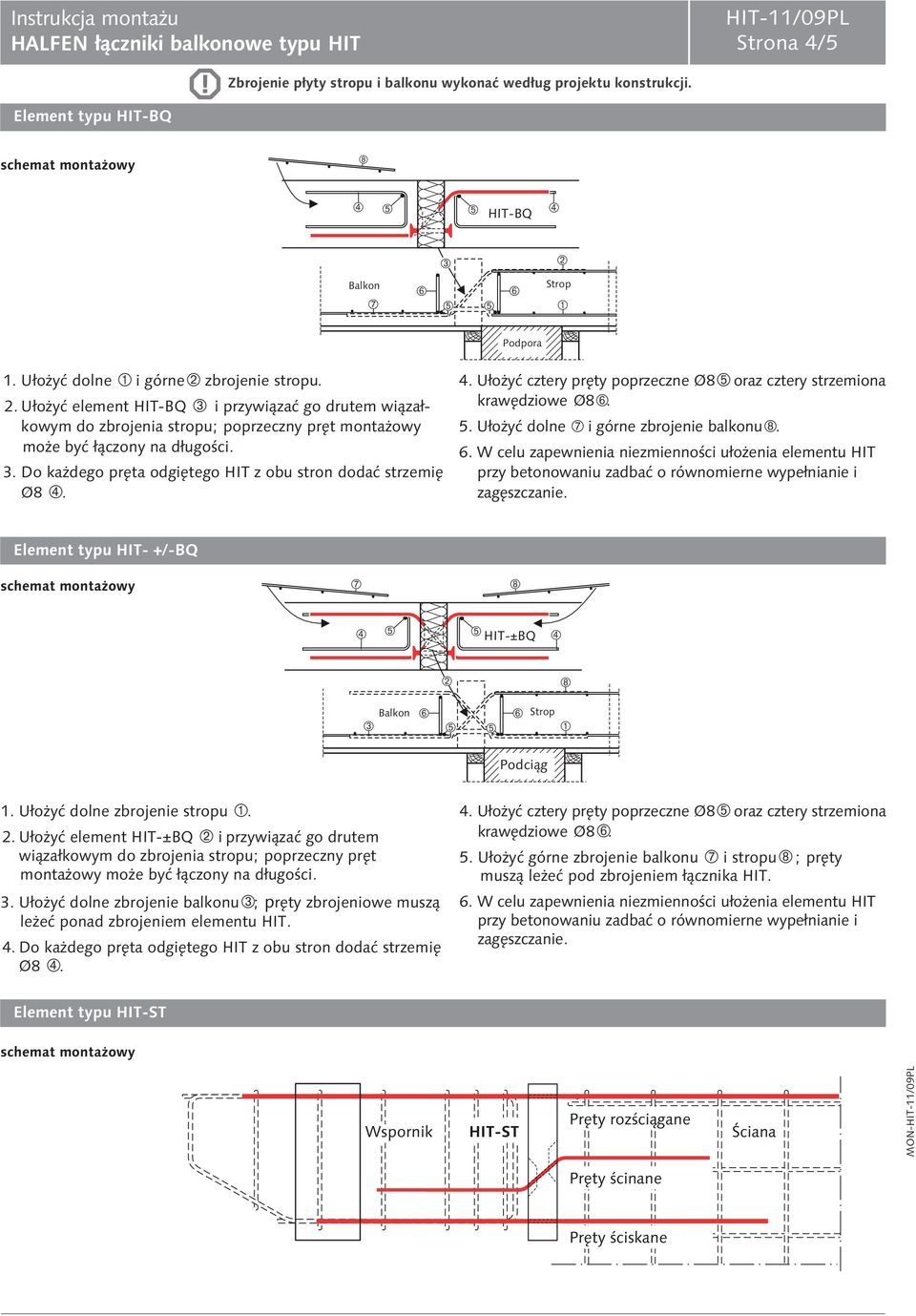

4 Strona 4/5 Element typu HIT-BQ HIT-BQ 1. U³o yæ dolne i górne zbrojenie stropu. 2. U³o yæ element HIT-BQ i przywi¹zaæ go drutem wi¹za³kowym do zbrojenia stropu; poprzeczny prêt monta owy mo e byæ ³¹czony na d³ugoœci. 3. Do ka dego prêta odgiêtego HIT z obu stron dodaæ strzemiê Ø8. 4. U³o yæ cztery prêty poprzeczne Ø8 oraz cztery strzemiona krawêdziowe Ø8. 5. U³o yæ dolne i górne zbrojenie balkonu. 6. W celu zapewnienia niezmiennoœci u³o enia elementu HIT Element typu HIT- +/-BQ HIT-±BQ Podci¹g 1. U³o yæ dolne zbrojenie stropu. 2. U³o yæ element HIT-±BQ i przywi¹zaæ go drutem wi¹za³kowym do zbrojenia stropu; poprzeczny prêt monta owy mo e byæ ³¹czony na d³ugoœci. 3. U³o yæ dolne zbrojenie balkonu ; prêty zbrojeniowe musz¹ le eæ ponad zbrojeniem elementu HIT. 4. Do ka dego prêta odgiêtego HIT z obu stron dodaæ strzemiê Ø8. 4. U³o yæ cztery prêty poprzeczne Ø8 oraz cztery strzemiona krawêdziowe Ø8. 5. U³o yæ górne zbrojenie balkonu i stropu ; prêty musz¹ le eæ pod zbrojeniem ³¹cznika HIT. 6. W celu zapewnienia niezmiennoœci u³o enia elementu HIT Element typu HIT-ST K Prêty rozœci¹gane Wspornik HIT-ST Œciana Prêty œcinane Prêty œciskane

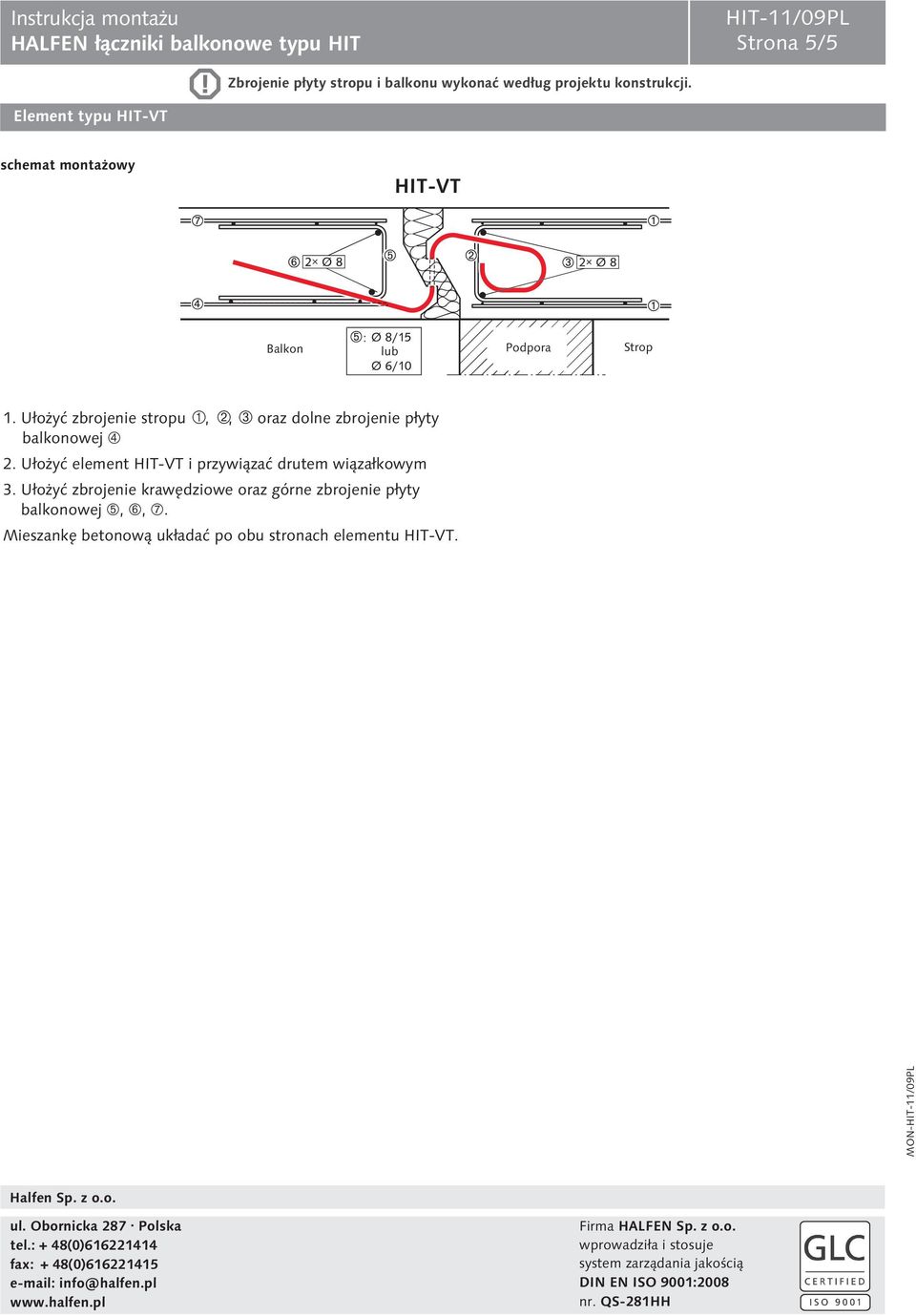

5 Strona 5/5 Element typu HIT-VT HIT-VT lub 1. U³o yæ zbrojenie stropu,, oraz dolne zbrojenie p³yty balkonowej 2. U³o yæ element HIT-VT i przywi¹zaæ drutem wi¹za³kowym 3. U³o yæ zbrojenie krawêdziowe oraz górne zbrojenie p³yty balkonowej,,. Mieszankê betonow¹ uk³adaæ po obu stronach elementu HIT-VT. Halfen Sp. z o.o. ul. Obornicka 287. Polska tel.: + 48(0) fax: + 48(0) info@halfen.pl Firma HALFEN Sp. z o.o. wprowadzi³a i stosuje system zarz¹dania jakoœci¹ DIN EN ISO 9001:2008 nr. QS-281HH
