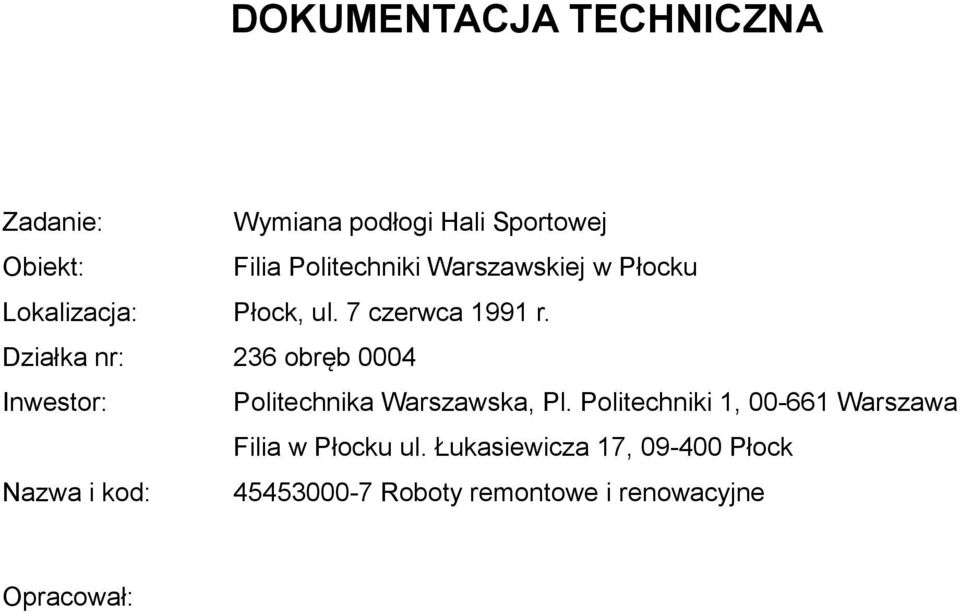

1 DOKUMENTACJA TECHNICZNA Zadanie: Wymiana podłogi Hali Sportowej Obiekt: Filia Politechniki Warszawskiej w Płocku Lokalizacja: Płock, ul. 7 czerwca 1991 r. Działka nr: 236 obręb 0004 Inwestor: Politechnika Warszawska, Pl. Politechniki 1, Warszawa Filia w Płocku ul. Łukasiewicza 17, Płock Nazwa i kod: Roboty remontowe i renowacyjne Opracował:

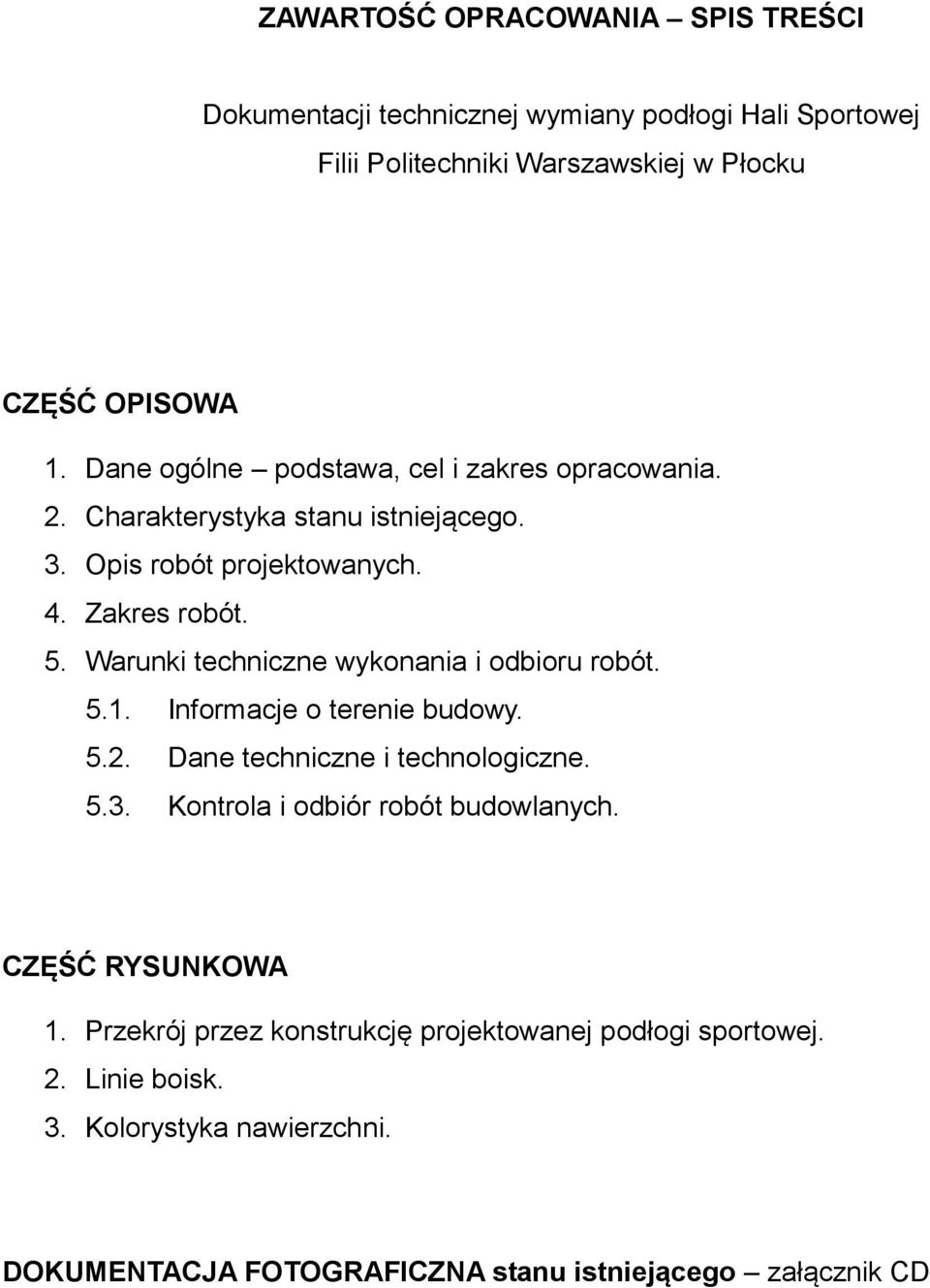

2 ZAWARTOŚĆ OPRACOWANIA SPIS TREŚCI Dokumentacji technicznej wymiany podłogi Hali Sportowej Filii Politechniki Warszawskiej w Płocku CZĘŚĆ OPISOWA 1. Dane ogólne podstawa, cel i zakres opracowania. 2. Charakterystyka stanu istniejącego. 3. Opis robót projektowanych. 4. Zakres robót. 5. Warunki techniczne wykonania i odbioru robót Informacje o terenie budowy Dane techniczne i technologiczne Kontrola i odbiór robót budowlanych. CZĘŚĆ RYSUNKOWA 1. Przekrój przez konstrukcję projektowanej podłogi sportowej. 2. Linie boisk. 3. Kolorystyka nawierzchni. DOKUMENTACJA FOTOGRAFICZNA stanu istniejącego załącznik CD

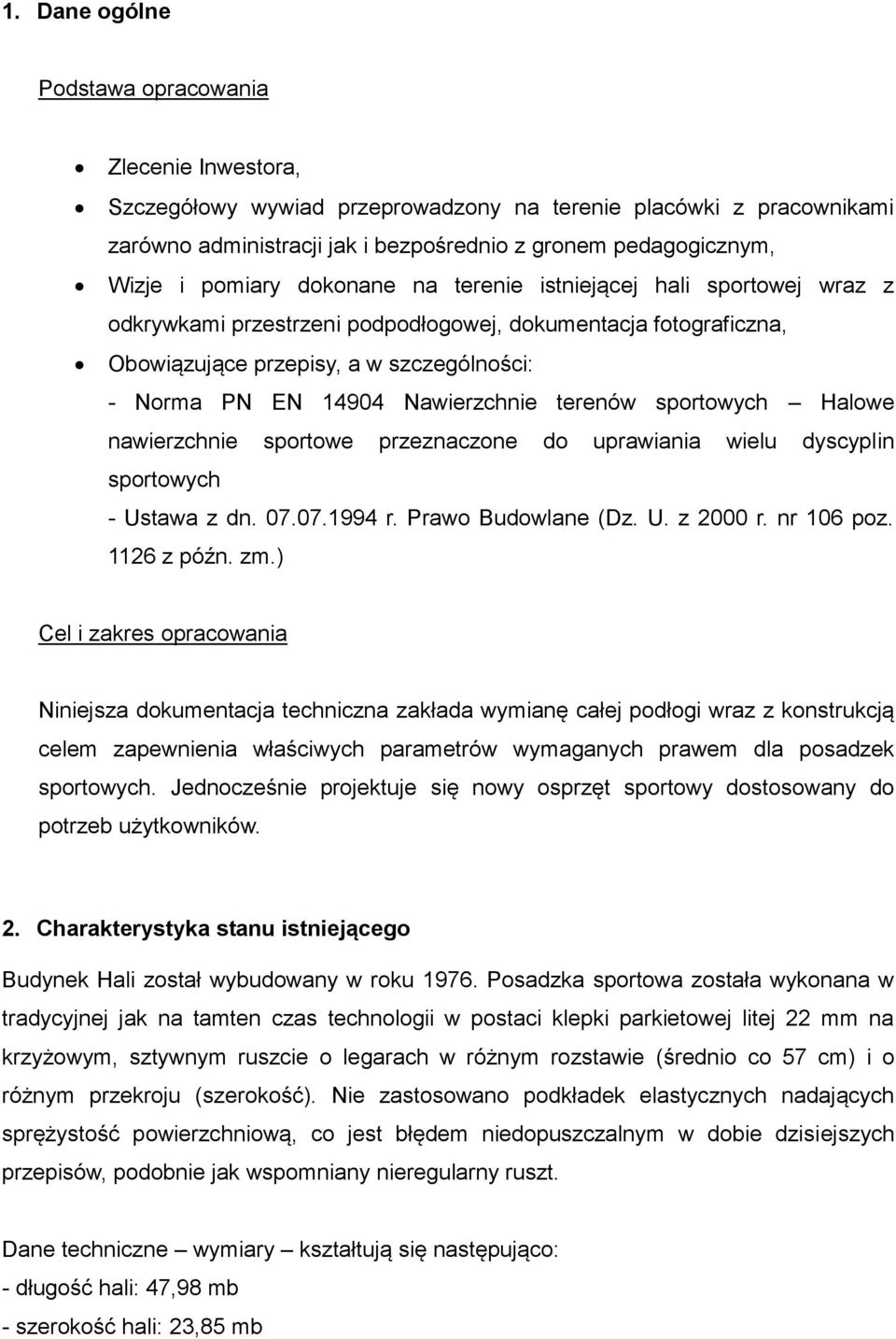

3 1. Dane ogólne Podstawa opracowania Zlecenie Inwestora, Szczegółowy wywiad przeprowadzony na terenie placówki z pracownikami zarówno administracji jak i bezpośrednio z gronem pedagogicznym, Wizje i pomiary dokonane na terenie istniejącej hali sportowej wraz z odkrywkami przestrzeni podpodłogowej, dokumentacja fotograficzna, Obowiązujące przepisy, a w szczególności: - Norma PN EN Nawierzchnie terenów sportowych Halowe nawierzchnie sportowe przeznaczone do uprawiania wielu dyscyplin sportowych - Ustawa z dn r. Prawo Budowlane (Dz. U. z 2000 r. nr 106 poz z późn. zm.) Cel i zakres opracowania Niniejsza dokumentacja techniczna zakłada wymianę całej podłogi wraz z konstrukcją celem zapewnienia właściwych parametrów wymaganych prawem dla posadzek sportowych. Jednocześnie projektuje się nowy osprzęt sportowy dostosowany do potrzeb użytkowników. 2. Charakterystyka stanu istniejącego Budynek Hali został wybudowany w roku Posadzka sportowa została wykonana w tradycyjnej jak na tamten czas technologii w postaci klepki parkietowej litej 22 mm na krzyżowym, sztywnym ruszcie o legarach w różnym rozstawie (średnio co 57 cm) i o różnym przekroju (szerokość). Nie zastosowano podkładek elastycznych nadających sprężystość powierzchniową, co jest błędem niedopuszczalnym w dobie dzisiejszych przepisów, podobnie jak wspomniany nieregularny ruszt. Dane techniczne wymiary kształtują się następująco: - długość hali: 47,98 mb - szerokość hali: 23,85 mb

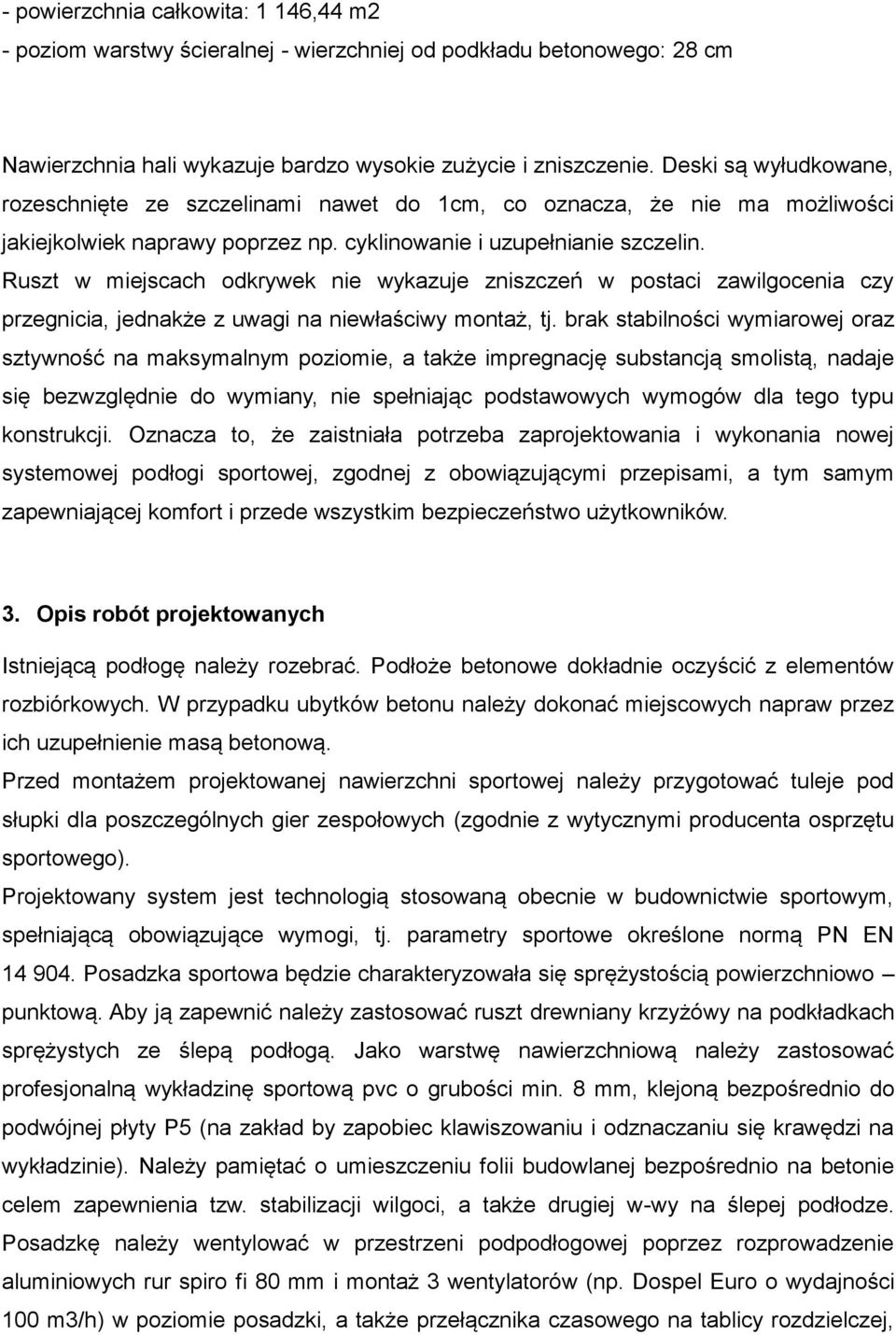

4 - powierzchnia całkowita: 1 146,44 m2 - poziom warstwy ścieralnej - wierzchniej od podkładu betonowego: 28 cm Nawierzchnia hali wykazuje bardzo wysokie zużycie i zniszczenie. Deski są wyłudkowane, rozeschnięte ze szczelinami nawet do 1cm, co oznacza, że nie ma możliwości jakiejkolwiek naprawy poprzez np. cyklinowanie i uzupełnianie szczelin. Ruszt w miejscach odkrywek nie wykazuje zniszczeń w postaci zawilgocenia czy przegnicia, jednakże z uwagi na niewłaściwy montaż, tj. brak stabilności wymiarowej oraz sztywność na maksymalnym poziomie, a także impregnację substancją smolistą, nadaje się bezwzględnie do wymiany, nie spełniając podstawowych wymogów dla tego typu konstrukcji. Oznacza to, że zaistniała potrzeba zaprojektowania i wykonania nowej systemowej podłogi sportowej, zgodnej z obowiązującymi przepisami, a tym samym zapewniającej komfort i przede wszystkim bezpieczeństwo użytkowników. 3. Opis robót projektowanych Istniejącą podłogę należy rozebrać. Podłoże betonowe dokładnie oczyścić z elementów rozbiórkowych. W przypadku ubytków betonu należy dokonać miejscowych napraw przez ich uzupełnienie masą betonową. Przed montażem projektowanej nawierzchni sportowej należy przygotować tuleje pod słupki dla poszczególnych gier zespołowych (zgodnie z wytycznymi producenta osprzętu sportowego). Projektowany system jest technologią stosowaną obecnie w budownictwie sportowym, spełniającą obowiązujące wymogi, tj. parametry sportowe określone normą PN EN Posadzka sportowa będzie charakteryzowała się sprężystością powierzchniowo punktową. Aby ją zapewnić należy zastosować ruszt drewniany krzyżówy na podkładkach sprężystych ze ślepą podłogą. Jako warstwę nawierzchniową należy zastosować profesjonalną wykładzinę sportową pvc o grubości min. 8 mm, klejoną bezpośrednio do podwójnej płyty P5 (na zakład by zapobiec klawiszowaniu i odznaczaniu się krawędzi na wykładzinie). Należy pamiętać o umieszczeniu folii budowlanej bezpośrednio na betonie celem zapewnienia tzw. stabilizacji wilgoci, a także drugiej w-wy na ślepej podłodze. Posadzkę należy wentylować w przestrzeni podpodłogowej poprzez rozprowadzenie aluminiowych rur spiro fi 80 mm i montaż 3 wentylatorów (np. Dospel Euro o wydajności 100 m3/h) w poziomie posadzki, a także przełącznika czasowego na tablicy rozdzielczej,

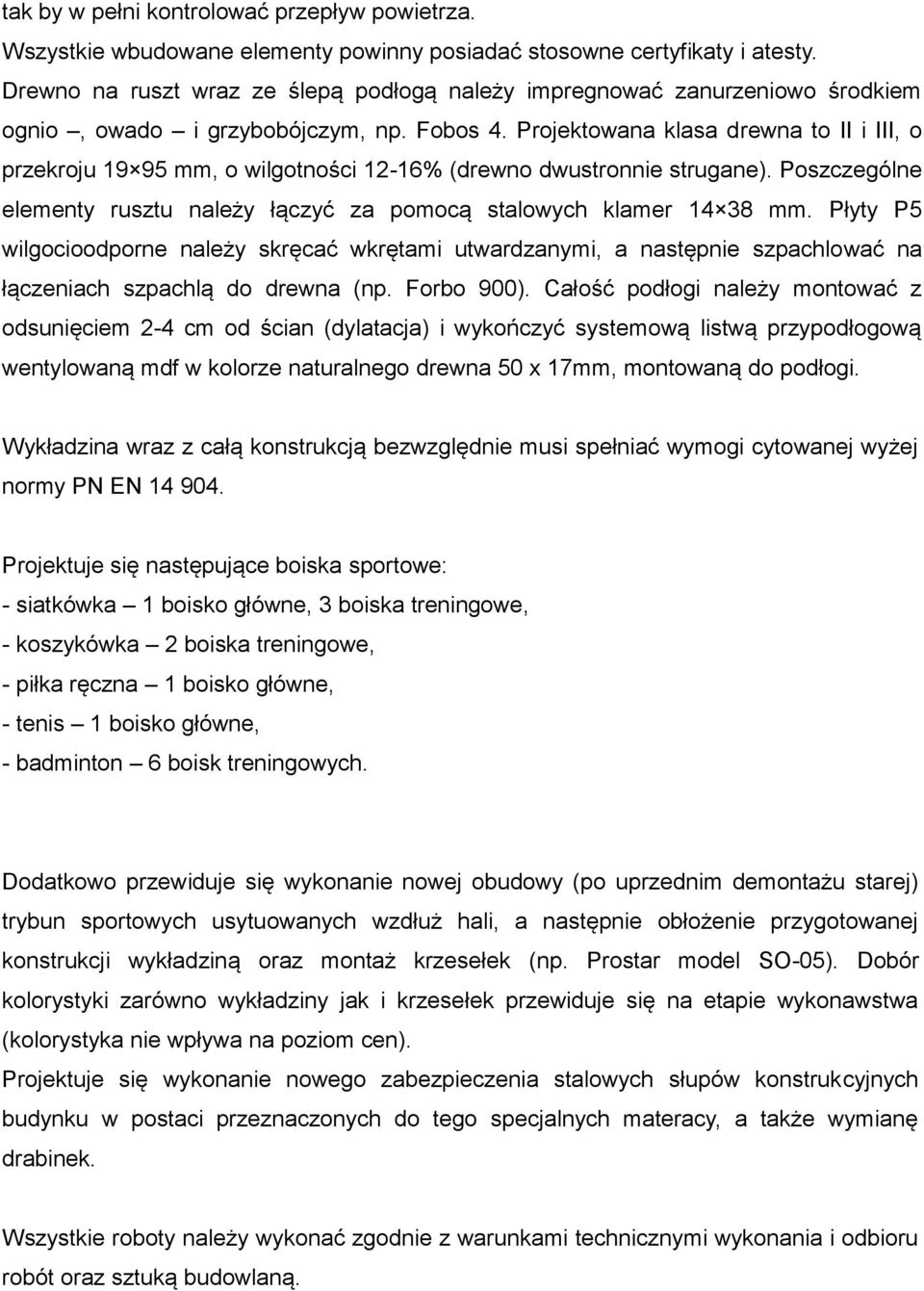

5 tak by w pełni kontrolować przepływ powietrza. Wszystkie wbudowane elementy powinny posiadać stosowne certyfikaty i atesty. Drewno na ruszt wraz ze ślepą podłogą należy impregnować zanurzeniowo środkiem ognio, owado i grzybobójczym, np. Fobos 4. Projektowana klasa drewna to II i III, o przekroju mm, o wilgotności 12-16% (drewno dwustronnie strugane). Poszczególne elementy rusztu należy łączyć za pomocą stalowych klamer mm. Płyty P5 wilgocioodporne należy skręcać wkrętami utwardzanymi, a następnie szpachlować na łączeniach szpachlą do drewna (np. Forbo 900). Całość podłogi należy montować z odsunięciem 2-4 cm od ścian (dylatacja) i wykończyć systemową listwą przypodłogową wentylowaną mdf w kolorze naturalnego drewna 50 x 17mm, montowaną do podłogi. Wykładzina wraz z całą konstrukcją bezwzględnie musi spełniać wymogi cytowanej wyżej normy PN EN Projektuje się następujące boiska sportowe: - siatkówka 1 boisko główne, 3 boiska treningowe, - koszykówka 2 boiska treningowe, - piłka ręczna 1 boisko główne, - tenis 1 boisko główne, - badminton 6 boisk treningowych. Dodatkowo przewiduje się wykonanie nowej obudowy (po uprzednim demontażu starej) trybun sportowych usytuowanych wzdłuż hali, a następnie obłożenie przygotowanej konstrukcji wykładziną oraz montaż krzesełek (np. Prostar model SO-05). Dobór kolorystyki zarówno wykładziny jak i krzesełek przewiduje się na etapie wykonawstwa (kolorystyka nie wpływa na poziom cen). Projektuje się wykonanie nowego zabezpieczenia stalowych słupów konstrukcyjnych budynku w postaci przeznaczonych do tego specjalnych materacy, a także wymianę drabinek. Wszystkie roboty należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót oraz sztuką budowlaną.

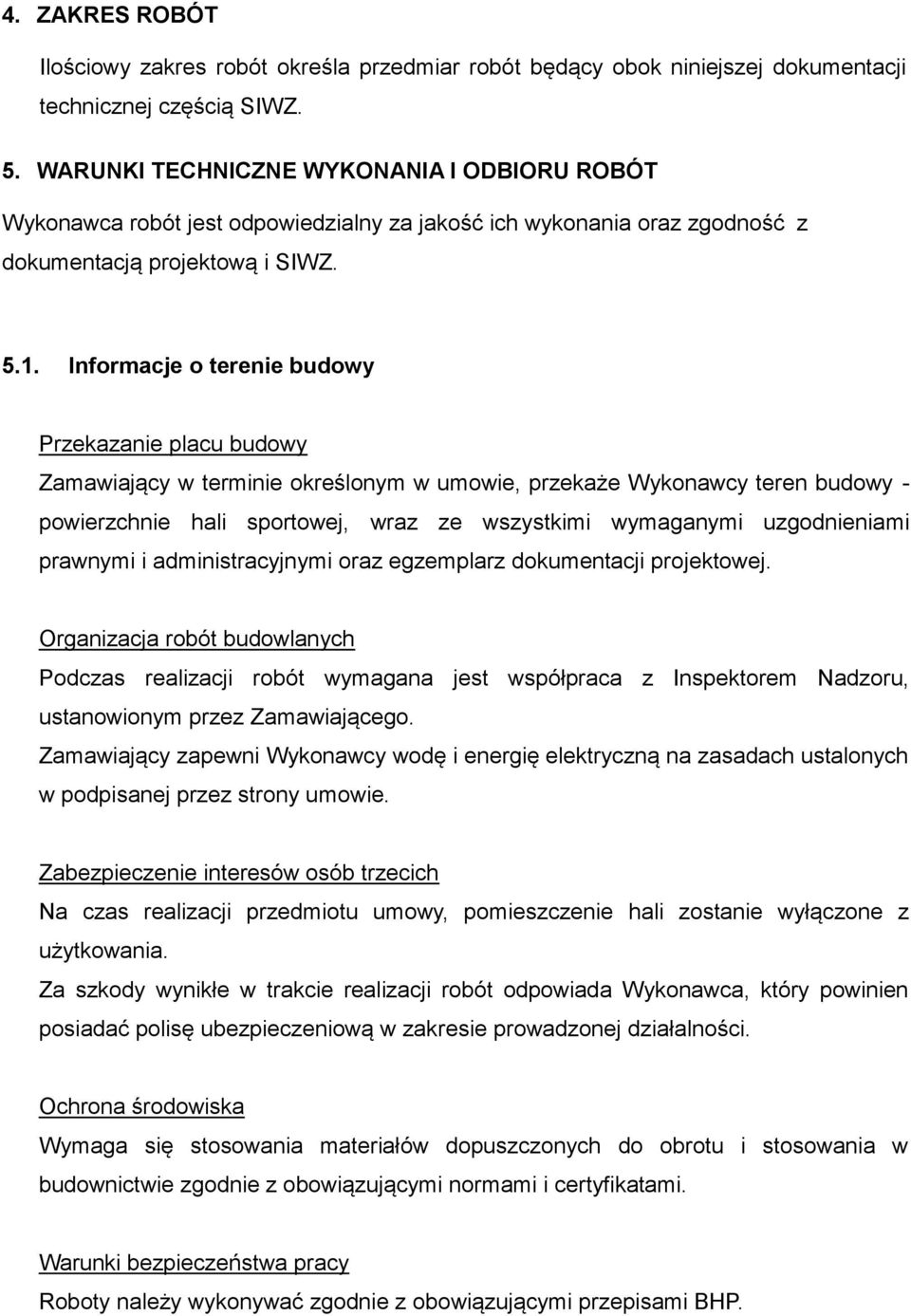

6 4. ZAKRES ROBÓT Ilościowy zakres robót określa przedmiar robót będący obok niniejszej dokumentacji technicznej częścią SIWZ. 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją projektową i SIWZ Informacje o terenie budowy Przekazanie placu budowy Zamawiający w terminie określonym w umowie, przekaże Wykonawcy teren budowy - powierzchnie hali sportowej, wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi oraz egzemplarz dokumentacji projektowej. Organizacja robót budowlanych Podczas realizacji robót wymagana jest współpraca z Inspektorem Nadzoru, ustanowionym przez Zamawiającego. Zamawiający zapewni Wykonawcy wodę i energię elektryczną na zasadach ustalonych w podpisanej przez strony umowie. Zabezpieczenie interesów osób trzecich Na czas realizacji przedmiotu umowy, pomieszczenie hali zostanie wyłączone z użytkowania. Za szkody wynikłe w trakcie realizacji robót odpowiada Wykonawca, który powinien posiadać polisę ubezpieczeniową w zakresie prowadzonej działalności. Ochrona środowiska Wymaga się stosowania materiałów dopuszczonych do obrotu i stosowania w budownictwie zgodnie z obowiązującymi normami i certyfikatami. Warunki bezpieczeństwa pracy Roboty należy wykonywać zgodnie z obowiązującymi przepisami BHP.

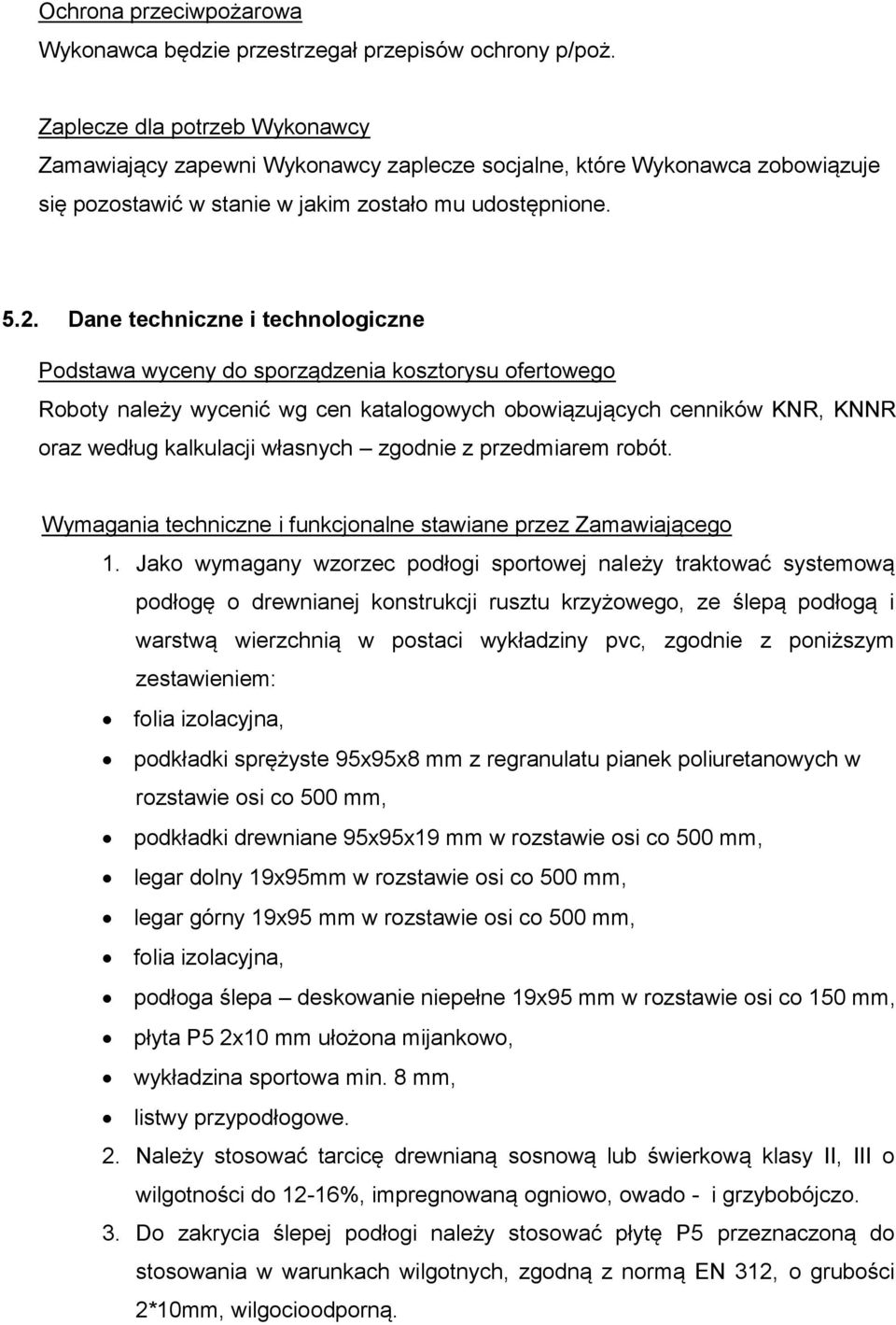

7 Ochrona przeciwpożarowa Wykonawca będzie przestrzegał przepisów ochrony p/poż. Zaplecze dla potrzeb Wykonawcy Zamawiający zapewni Wykonawcy zaplecze socjalne, które Wykonawca zobowiązuje się pozostawić w stanie w jakim zostało mu udostępnione Dane techniczne i technologiczne Podstawa wyceny do sporządzenia kosztorysu ofertowego Roboty należy wycenić wg cen katalogowych obowiązujących cenników KNR, KNNR oraz według kalkulacji własnych zgodnie z przedmiarem robót. Wymagania techniczne i funkcjonalne stawiane przez Zamawiającego 1. Jako wymagany wzorzec podłogi sportowej należy traktować systemową podłogę o drewnianej konstrukcji rusztu krzyżowego, ze ślepą podłogą i warstwą wierzchnią w postaci wykładziny pvc, zgodnie z poniższym zestawieniem: folia izolacyjna, podkładki sprężyste 95x95x8 mm z regranulatu pianek poliuretanowych w rozstawie osi co 500 mm, podkładki drewniane 95x95x19 mm w rozstawie osi co 500 mm, legar dolny 19x95mm w rozstawie osi co 500 mm, legar górny 19x95 mm w rozstawie osi co 500 mm, folia izolacyjna, podłoga ślepa deskowanie niepełne 19x95 mm w rozstawie osi co 150 mm, płyta P5 2x10 mm ułożona mijankowo, wykładzina sportowa min. 8 mm, listwy przypodłogowe. 2. Należy stosować tarcicę drewnianą sosnową lub świerkową klasy II, III o wilgotności do 12-16%, impregnowaną ogniowo, owado - i grzybobójczo. 3. Do zakrycia ślepej podłogi należy stosować płytę P5 przeznaczoną do stosowania w warunkach wilgotnych, zgodną z normą EN 312, o grubości 2*10mm, wilgocioodporną.

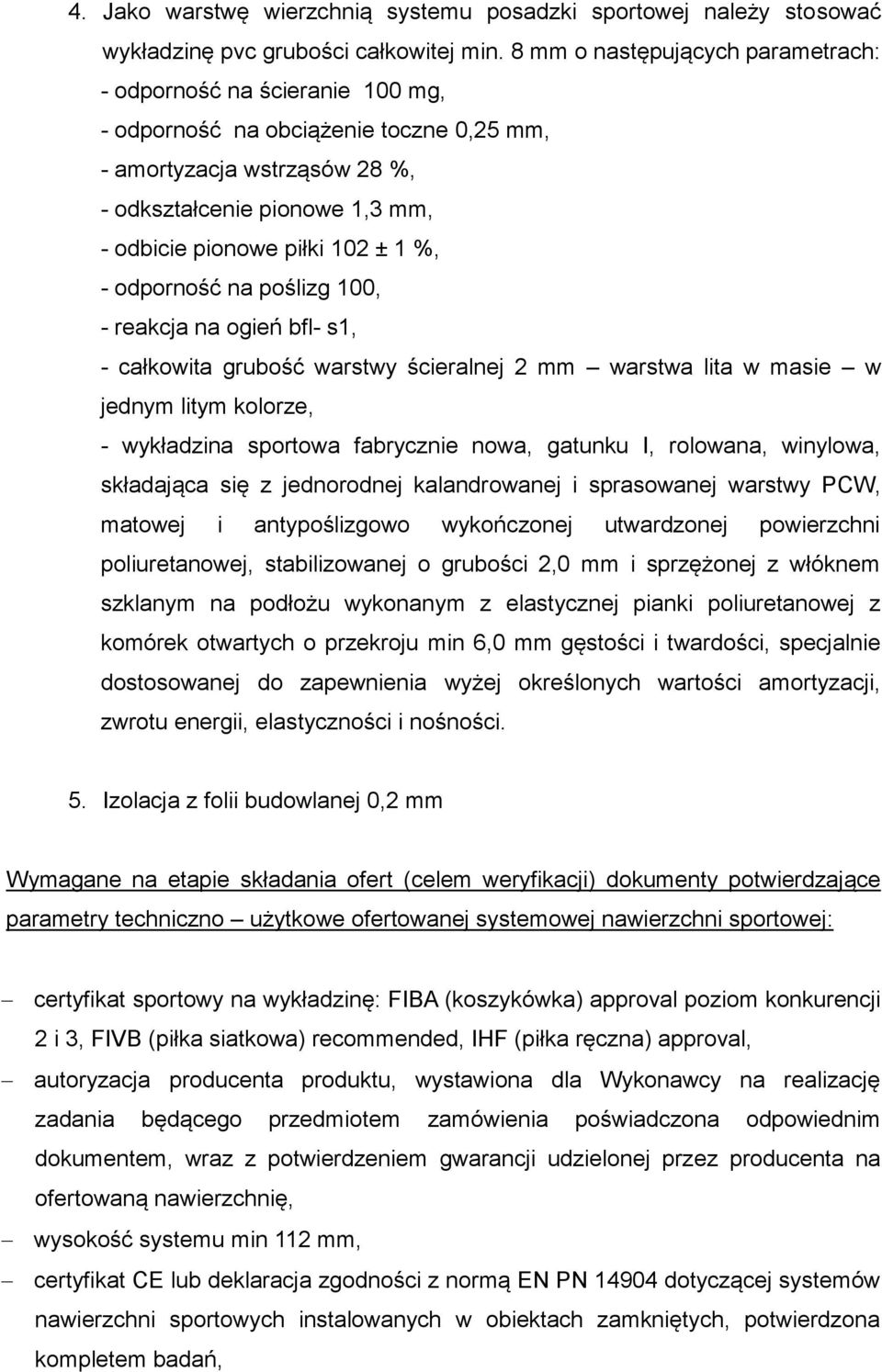

8 4. Jako warstwę wierzchnią systemu posadzki sportowej należy stosować wykładzinę pvc grubości całkowitej min. 8 mm o następujących parametrach: - odporność na ścieranie 100 mg, - odporność na obciążenie toczne 0,25 mm, - amortyzacja wstrząsów 28 %, - odkształcenie pionowe 1,3 mm, - odbicie pionowe piłki 102 ± 1 %, - odporność na poślizg 100, - reakcja na ogień bfl- s1, - całkowita grubość warstwy ścieralnej 2 mm warstwa lita w masie w jednym litym kolorze, - wykładzina sportowa fabrycznie nowa, gatunku I, rolowana, winylowa, składająca się z jednorodnej kalandrowanej i sprasowanej warstwy PCW, matowej i antypoślizgowo wykończonej utwardzonej powierzchni poliuretanowej, stabilizowanej o grubości 2,0 mm i sprzężonej z włóknem szklanym na podłożu wykonanym z elastycznej pianki poliuretanowej z komórek otwartych o przekroju min 6,0 mm gęstości i twardości, specjalnie dostosowanej do zapewnienia wyżej określonych wartości amortyzacji, zwrotu energii, elastyczności i nośności. 5. Izolacja z folii budowlanej 0,2 mm Wymagane na etapie składania ofert (celem weryfikacji) dokumenty potwierdzające parametry techniczno użytkowe ofertowanej systemowej nawierzchni sportowej: certyfikat sportowy na wykładzinę: FIBA (koszykówka) approval poziom konkurencji 2 i 3, FIVB (piłka siatkowa) recommended, IHF (piłka ręczna) approval, autoryzacja producenta produktu, wystawiona dla Wykonawcy na realizację zadania będącego przedmiotem zamówienia poświadczona odpowiednim dokumentem, wraz z potwierdzeniem gwarancji udzielonej przez producenta na ofertowaną nawierzchnię, wysokość systemu min 112 mm, certyfikat CE lub deklaracja zgodności z normą EN PN dotyczącej systemów nawierzchni sportowych instalowanych w obiektach zamkniętych, potwierdzona kompletem badań,

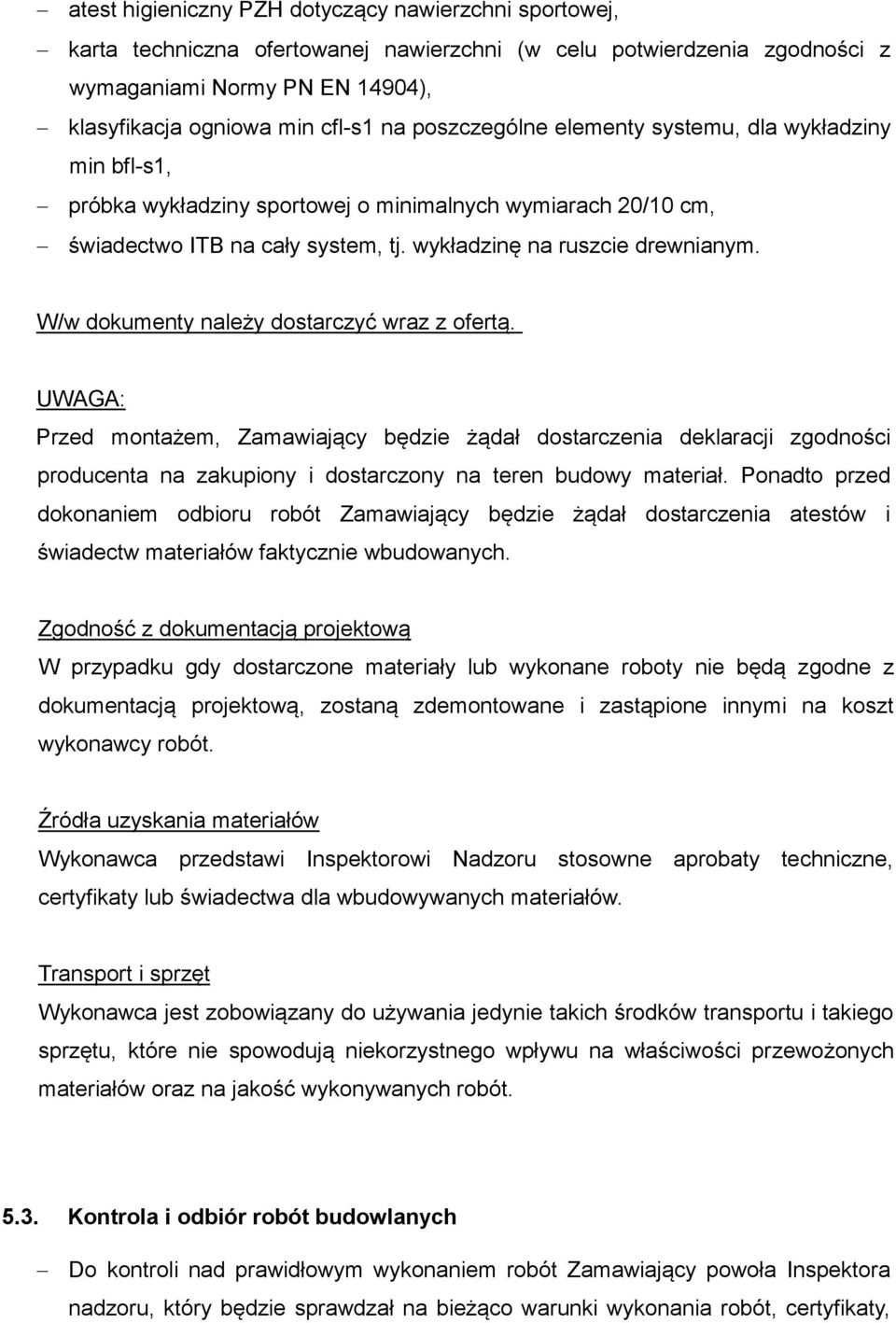

9 atest higieniczny PZH dotyczący nawierzchni sportowej, karta techniczna ofertowanej nawierzchni (w celu potwierdzenia zgodności z wymaganiami Normy PN EN 14904), klasyfikacja ogniowa min cfl-s1 na poszczególne elementy systemu, dla wykładziny min bfl-s1, próbka wykładziny sportowej o minimalnych wymiarach 20/10 cm, świadectwo ITB na cały system, tj. wykładzinę na ruszcie drewnianym. W/w dokumenty należy dostarczyć wraz z ofertą. UWAGA: Przed montażem, Zamawiający będzie żądał dostarczenia deklaracji zgodności producenta na zakupiony i dostarczony na teren budowy materiał. Ponadto przed dokonaniem odbioru robót Zamawiający będzie żądał dostarczenia atestów i świadectw materiałów faktycznie wbudowanych. Zgodność z dokumentacją projektową W przypadku gdy dostarczone materiały lub wykonane roboty nie będą zgodne z dokumentacją projektową, zostaną zdemontowane i zastąpione innymi na koszt wykonawcy robót. Źródła uzyskania materiałów Wykonawca przedstawi Inspektorowi Nadzoru stosowne aprobaty techniczne, certyfikaty lub świadectwa dla wbudowywanych materiałów. Transport i sprzęt Wykonawca jest zobowiązany do używania jedynie takich środków transportu i takiego sprzętu, które nie spowodują niekorzystnego wpływu na właściwości przewożonych materiałów oraz na jakość wykonywanych robót Kontrola i odbiór robót budowlanych Do kontroli nad prawidłowym wykonaniem robót Zamawiający powoła Inspektora nadzoru, który będzie sprawdzał na bieżąco warunki wykonania robót, certyfikaty,

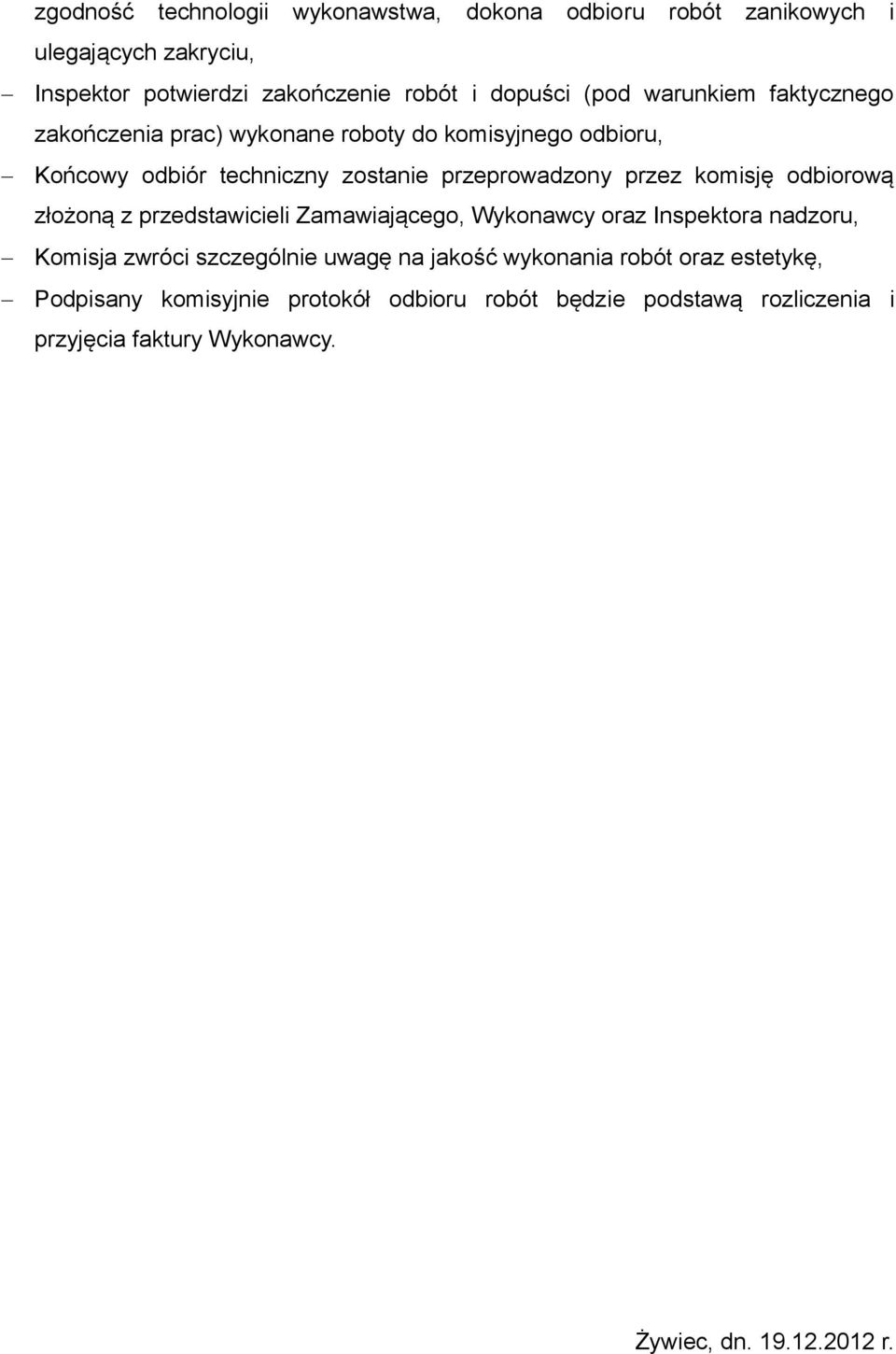

10 zgodność technologii wykonawstwa, dokona odbioru robót zanikowych i ulegających zakryciu, Inspektor potwierdzi zakończenie robót i dopuści (pod warunkiem faktycznego zakończenia prac) wykonane roboty do komisyjnego odbioru, Końcowy odbiór techniczny zostanie przeprowadzony przez komisję odbiorową złożoną z przedstawicieli Zamawiającego, Wykonawcy oraz Inspektora nadzoru, Komisja zwróci szczególnie uwagę na jakość wykonania robót oraz estetykę, Podpisany komisyjnie protokół odbioru robót będzie podstawą rozliczenia i przyjęcia faktury Wykonawcy. Żywiec, dn r.
