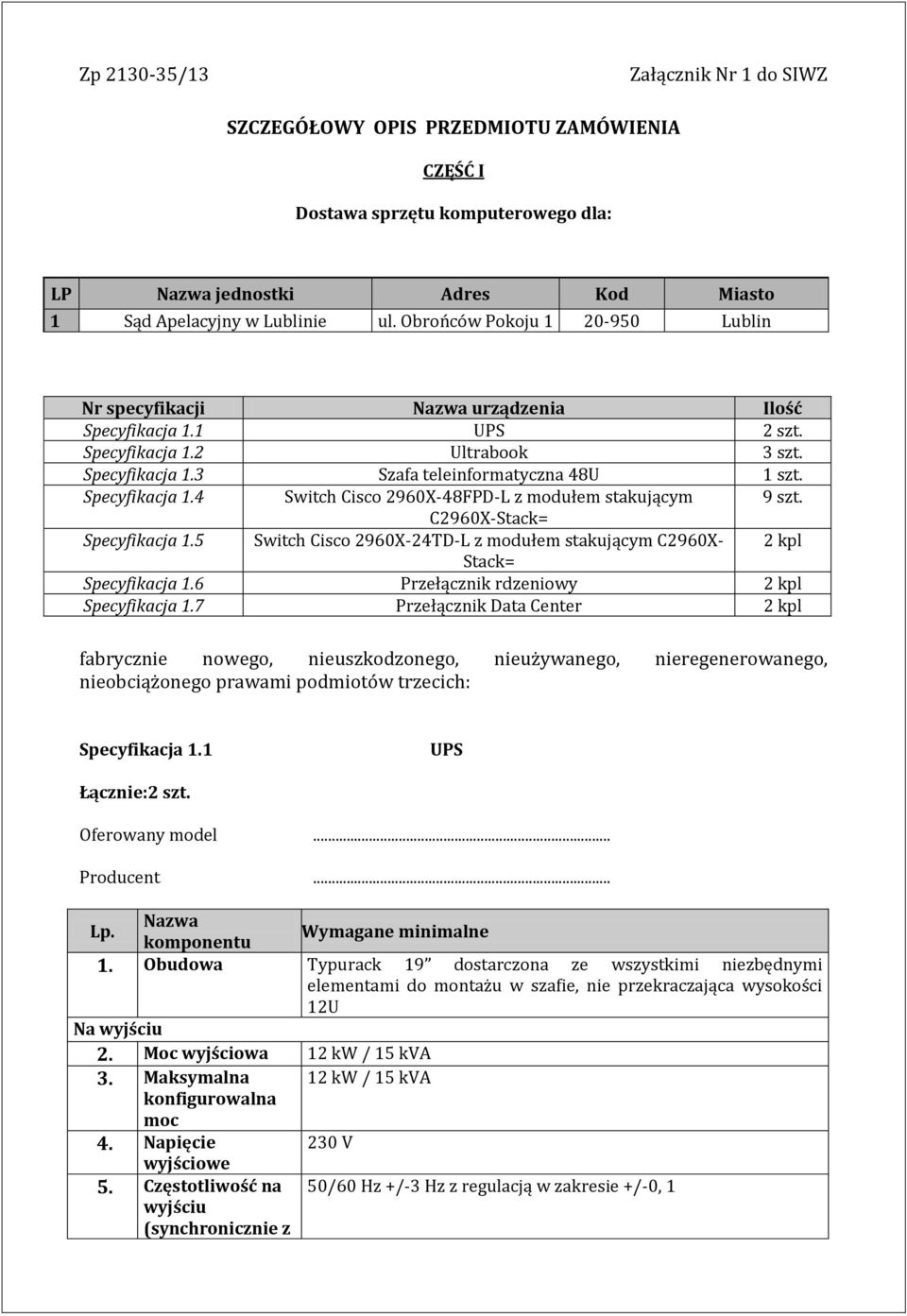

1 Zp /13 Załącznik Nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA CZĘŚĆ I Dostawa sprzętu komputerowego dla: LP Nazwa jednostki Adres Kod Miasto 1 Sąd Apelacyjny w Lublinie ul. Obrońców Pokoju Lublin Nr specyfikacji Nazwa urządzenia Ilość Specyfikacja 1.1 UPS 2 szt. Specyfikacja 1.2 Ultrabook 3 szt. Specyfikacja 1.3 Szafa teleinformatyczna 48U 1 szt. Specyfikacja 1.4 Switch Cisco 2960X-48FPD-L z modułem stakującym 9 szt. C2960X-Stack= Specyfikacja 1.5 Switch Cisco 2960X-24TD-L z modułem stakującym C2960X- 2 kpl Stack= Specyfikacja 1.6 Przełącznik rdzeniowy 2 kpl Specyfikacja 1.7 Przełącznik Data Center 2 kpl fabrycznie nowego, nieuszkodzonego, nieużywanego, nieregenerowanego, nieobciążonego prawami podmiotów trzecich: Specyfikacja 1.1 UPS Łącznie:2 szt. Oferowany model... Producent... Nazwa Lp. komponentu Wymagane minimalne 1. Obudowa Typurack 19 dostarczona ze wszystkimi niezbędnymi elementami do montażu w szafie, nie przekraczająca wysokości 12U Na wyjściu 2. Moc wyjściowa 12 kw / 15 kva 3. Maksymalna 12 kw / 15 kva konfigurowalna moc 4. Napięcie 230 V wyjściowe 5. Częstotliwość na wyjściu (synchronicznie z 50/60 Hz +/-3 Hz z regulacją w zakresie +/-0, 1

2 siecią) 6. Gniazda wyjściowe 1 x jednofazowe, trójprzewodowe (H N + G) 1 x jednofazowe, trójprzewodowe (H N + G) 8 x IEC 320 C19 1 x IEC Jumpers Wbudowany statyczny układ obejściowy, Wewnętrzny bypass (automatyczny i manualny), Opcjonalny bypass zewnętrzny 7. Układ obejściowy (bypass) Na wejściu 8. Nominalne 230V, 400V 3PH napięcie wejściowe 9. Częstotliwość na Hz (wykrywalne automatycznie) wejściu 10. Typ gniazda Jednofazowe, trójprzewodowe (1PH+N+G) wejściowego Trójfazowe, pięcioprzewodowe (3PH+N+G) 11. Zakres napięcia V wejściowego w trybie podstawowym 12. Inne napięcie 220,240 wejściowe 13. Maksymalny prąd 90A wejściowy Czas podtrzymania i akumulatory 14. Typ Bezobsługowe baterie ołowiowo-kwasowe akumulatorów 15. Wydajność 93% działania akumulatorów Dodatkowo 16. Komunikacja RS-232, RJ Dodatkowo - Awaryjny wyłącznik zasilania - Odprowadzanie ciepła: 2800 BTU/godzinę - Wskaźnik LED UPS`y należy dostarczyć, wnieść do wskazanego pomieszczenia przez Zamawiającego (parter) oraz zamontować w szafie teleinformatycznej Zamawiającego (szafa nie jest elementem tego Zamówienia) 18. Podtrzymanie 200W min. 9,5 godziny 1000W min. 2,5 godziny 4000W min 37 min 10000W min 11 min 19. Certyfikaty Deklaracja zgodności CE Powyższe dane Zamawiający zweryfikuje na podstawie ogólnodostępnych danych technicznych producenta.

3 Specyfikacja 1.2 Łącznie 3 szt. Ultrabook Oferowany model... Producent... L.p. Parametr Wymagania 1. Przekątna ekranu Typ ekranu TFT HD LED matowa 3. Rozdzielczość min. 1600x Procesor Dwurdzeniowy, wielowątkowy, osiągający w testach wydajności 3DMark 06 CPU średni wynik min pkt. 5. Pamięć RAM 8GB 6. Dysk twardy 256GB SSD 7. Karta graficzna Zintegrowana z dynamicznie przydzielaną pamięcią Interfejsy Interfejsy sieciowe USB szt. USB szt. Mini DP 1 szt Combo audio 1 szt. Zintegrowany czytnik kart 1 szt Gigabit Ethernet (możliwość dołączenia na adapterze USB) Zintegrowana karta sieciowa bezprzewodowa: b/g/n Zintegrowany karta Bluetooth Zintegrowany modem 3G WWAN, GPS Bezpieczeństwo Wbudowany czytnik linii papilarnych 10. Typy 11. odczytywanych kart pamięci 12. Urządzenia wskazujące Dodatkowo Secure Digital SD/SDHC/SDXC (czytnik kart zintegrowany, nie może być dołączony jako oddzielna stacja na np. USB) Touchpad, trackpoint Waga netto Nie przekraczająca 1,4kg Akumulator Czas pracy akumulatora: min. 8 godzin Wbudowana kamera HD Wbudowany mikrofon (monofoniczny) Wbudowane głośniki (stereofoniczne) Klawiatura w układzie polski programisty z opcją podświetlania Przenośna nagrywarka DVD na USB producenta ultrabook`a KabelMiniDP DP Replikatorportówproducentaultrabooka (Gigabit Ethernet, DVI-D x2, USB 3.0 x2) Microsoft Windows 8 Professional PL 64-bit 16. System operacyjny Oprogramowanie Oprogramowanie zarządzające i diagnostyczne wyprodukowane 17. lub certyfikowane przez producenta 18. Wyposażenie Torba do laptopa czarna dodatkowe Certyfikaty / normy Certyfikat ISO9001 dla producenta sprzętu Oferowane modele komputerów muszą posiadać certyfikat Microsoft, potwierdzający poprawną współpracę oferowanych modeli komputerów z ww. systemem operacyjnym Deklaracja zgodności CE Powyższe dane Zamawiający zweryfikuje na podstawie ogólnodostępnych danych technicznych producenta.

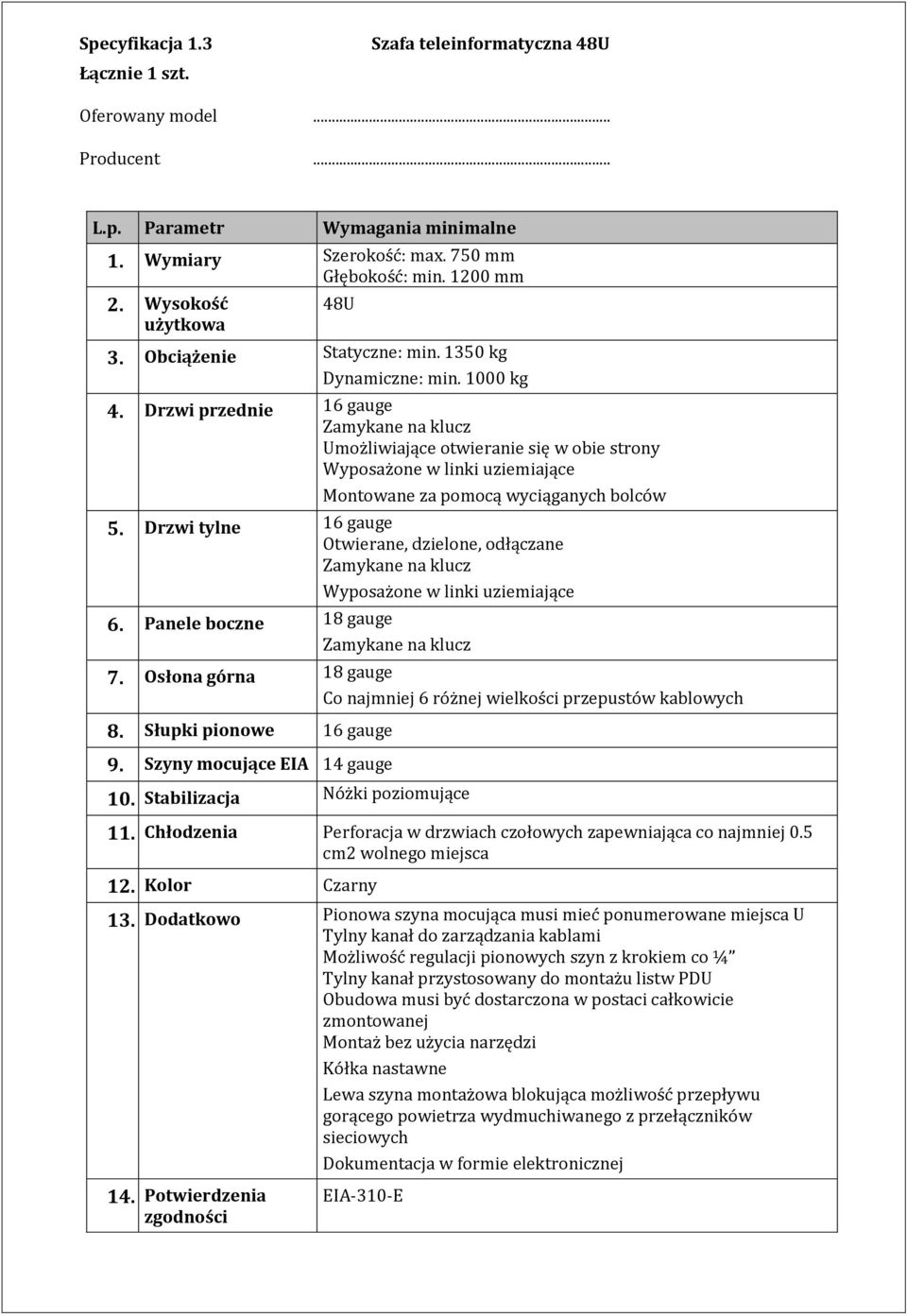

4 Specyfikacja 1.3 Łącznie 1 szt. Szafa teleinformatyczna 48U Oferowany model... Producent... L.p. Parametr Wymagania minimalne 1. Wymiary Szerokość: max. 750 mm Głębokość: min mm 2. Wysokość użytkowa 48U 3. Obciążenie Statyczne: min kg Dynamiczne: min kg 4. Drzwi przednie 16 gauge Zamykane na klucz Umożliwiające otwieranie się w obie strony Wyposażone w linki uziemiające Montowane za pomocą wyciąganych bolców 5. Drzwi tylne 16 gauge Otwierane, dzielone, odłączane Zamykane na klucz Wyposażone w linki uziemiające 6. Panele boczne 18 gauge Zamykane na klucz 7. Osłona górna 18 gauge Co najmniej 6 różnej wielkości przepustów kablowych 8. Słupki pionowe 16 gauge 9. Szyny mocujące EIA 14 gauge 10. Stabilizacja Nóżki poziomujące 11. Chłodzenia Perforacja w drzwiach czołowych zapewniająca co najmniej 0.5 cm2 wolnego miejsca 12. Kolor Czarny 13. Dodatkowo Pionowa szyna mocująca musi mieć ponumerowane miejsca U Tylny kanał do zarządzania kablami Możliwość regulacji pionowych szyn z krokiem co ¼ Tylny kanał przystosowany do montażu listw PDU Obudowa musi być dostarczona w postaci całkowicie zmontowanej Montaż bez użycia narzędzi Kółka nastawne Lewa szyna montażowa blokująca możliwość przepływu gorącego powietrza wydmuchiwanego z przełączników sieciowych Dokumentacja w formie elektronicznej 14. Potwierdzenia zgodności EIA-310-E

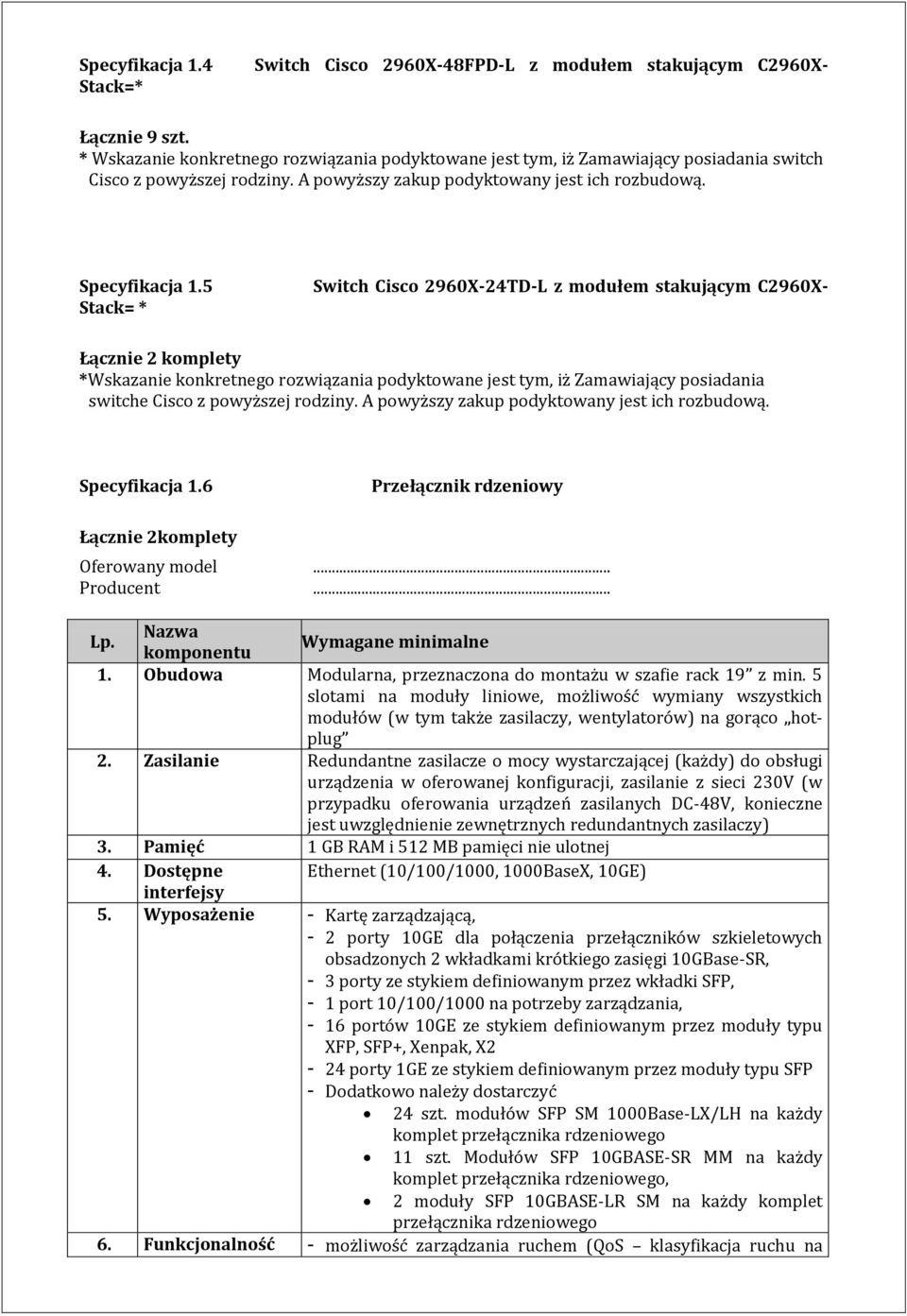

5 Specyfikacja 1.4 Stack=* Switch Cisco 2960X-48FPD-L z modułem stakującym C2960X- Łącznie 9 szt. * Wskazanie konkretnego rozwiązania podyktowane jest tym, iż Zamawiający posiadania switch Cisco z powyższej rodziny. A powyższy zakup podyktowany jest ich rozbudową. Specyfikacja 1.5 Stack= * Switch Cisco 2960X-24TD-L z modułem stakującym C2960X- Łącznie 2 komplety *Wskazanie konkretnego rozwiązania podyktowane jest tym, iż Zamawiający posiadania switche Cisco z powyższej rodziny. A powyższy zakup podyktowany jest ich rozbudową. Specyfikacja 1.6 Przełącznik rdzeniowy Łącznie 2komplety Oferowany model... Producent... Lp. Nazwa komponentu Wymagane minimalne 1. Obudowa Modularna, przeznaczona do montażu w szafie rack 19 z min. 5 slotami na moduły liniowe, możliwość wymiany wszystkich modułów (w tym także zasilaczy, wentylatorów) na gorąco hotplug 2. Zasilanie Redundantne zasilacze o mocy wystarczającej (każdy) do obsługi urządzenia w oferowanej konfiguracji, zasilanie z sieci 230V (w przypadku oferowania urządzeń zasilanych DC-48V, konieczne jest uwzględnienie zewnętrznych redundantnych zasilaczy) 3. Pamięć 1 GB RAM i 512 MB pamięci nie ulotnej 4. Dostępne Ethernet (10/100/1000, 1000BaseX, 10GE) interfejsy 5. Wyposażenie - Kartę zarządzającą, - 2 porty 10GE dla połączenia przełączników szkieletowych obsadzonych 2 wkładkami krótkiego zasięgi 10GBase-SR, - 3 porty ze stykiem definiowanym przez wkładki SFP, - 1 port 10/100/1000 na potrzeby zarządzania, - 16 portów 10GE ze stykiem definiowanym przez moduły typu XFP, SFP+, Xenpak, X2-24 porty 1GE ze stykiem definiowanym przez moduły typu SFP - Dodatkowo należy dostarczyć 24 szt. modułów SFP SM 1000Base-LX/LH na każdy komplet przełącznika rdzeniowego 11 szt. Modułów SFP 10GBASE-SR MM na każdy komplet przełącznika rdzeniowego, 2 moduły SFP 10GBASE-LR SM na każdy komplet przełącznika rdzeniowego 6. Funkcjonalność - możliwość zarządzania ruchem (QoS klasyfikacja ruchu na

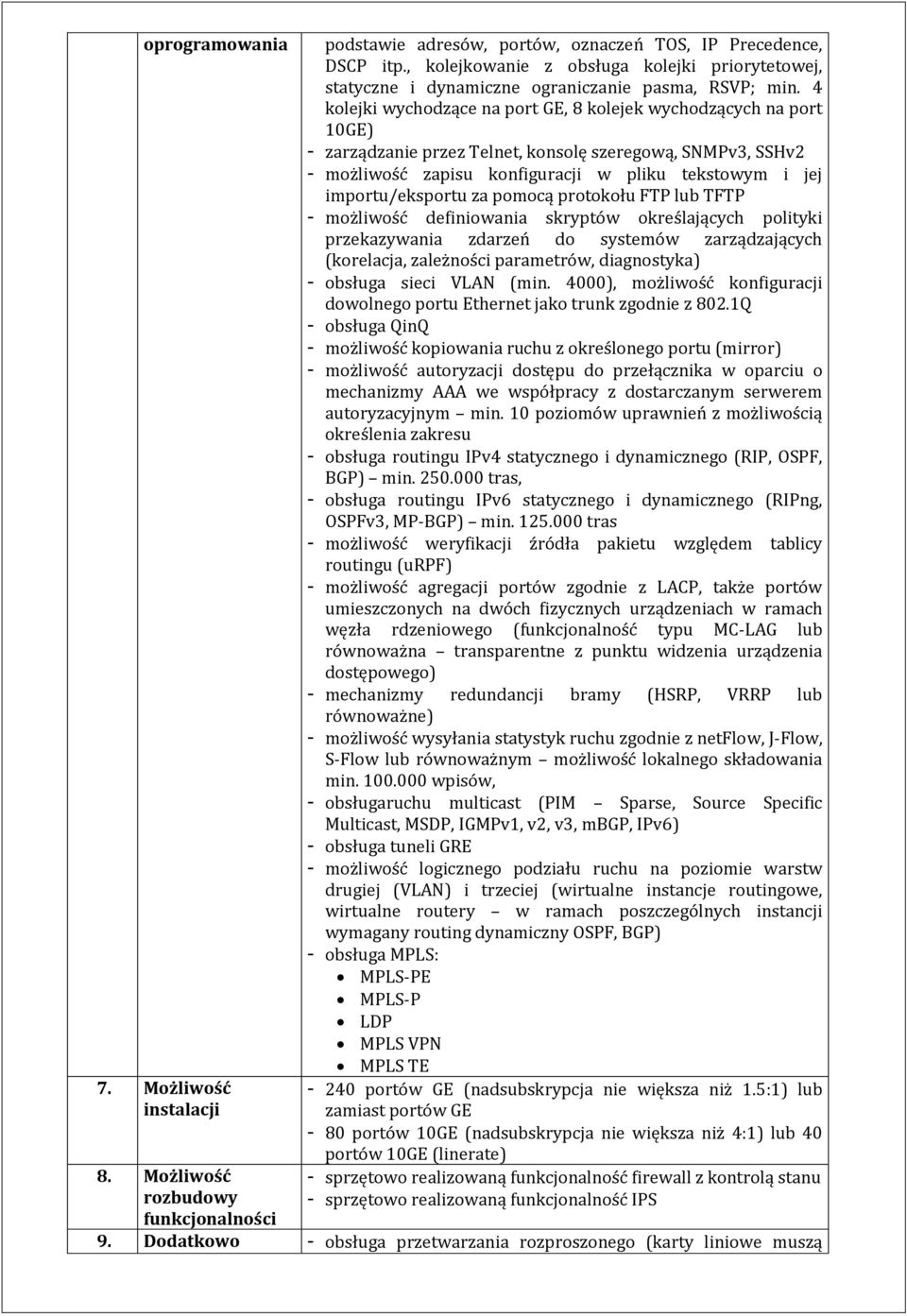

6 oprogramowania 7. Możliwość instalacji 8. Możliwość rozbudowy funkcjonalności podstawie adresów, portów, oznaczeń TOS, IP Precedence, DSCP itp., kolejkowanie z obsługa kolejki priorytetowej, statyczne i dynamiczne ograniczanie pasma, RSVP; min. 4 kolejki wychodzące na port GE, 8 kolejek wychodzących na port 10GE) - zarządzanie przez Telnet, konsolę szeregową, SNMPv3, SSHv2 - możliwość zapisu konfiguracji w pliku tekstowym i jej importu/eksportu za pomocą protokołu FTP lub TFTP - możliwość definiowania skryptów określających polityki przekazywania zdarzeń do systemów zarządzających (korelacja, zależności parametrów, diagnostyka) - obsługa sieci VLAN (min. 4000), możliwość konfiguracji dowolnego portu Ethernet jako trunk zgodnie z 802.1Q - obsługa QinQ - możliwość kopiowania ruchu z określonego portu (mirror) - możliwość autoryzacji dostępu do przełącznika w oparciu o mechanizmy AAA we współpracy z dostarczanym serwerem autoryzacyjnym min. 10 poziomów uprawnień z możliwością określenia zakresu - obsługa routingu IPv4 statycznego i dynamicznego (RIP, OSPF, BGP) min tras, - obsługa routingu IPv6 statycznego i dynamicznego (RIPng, OSPFv3, MP-BGP) min tras - możliwość weryfikacji źródła pakietu względem tablicy routingu (urpf) - możliwość agregacji portów zgodnie z LACP, także portów umieszczonych na dwóch fizycznych urządzeniach w ramach węzła rdzeniowego (funkcjonalność typu MC-LAG lub równoważna transparentne z punktu widzenia urządzenia dostępowego) - mechanizmy redundancji bramy (HSRP, VRRP lub równoważne) - możliwość wysyłania statystyk ruchu zgodnie z netflow, J-Flow, S-Flow lub równoważnym możliwość lokalnego składowania min wpisów, - obsługaruchu multicast (PIM Sparse, Source Specific Multicast, MSDP, IGMPv1, v2, v3, mbgp, IPv6) - obsługa tuneli GRE - możliwość logicznego podziału ruchu na poziomie warstw drugiej (VLAN) i trzeciej (wirtualne instancje routingowe, wirtualne routery w ramach poszczególnych instancji wymagany routing dynamiczny OSPF, BGP) - obsługa MPLS: MPLS-PE MPLS-P LDP MPLS VPN MPLS TE portów GE (nadsubskrypcja nie większa niż 1.5:1) lub zamiast portów GE - 80 portów 10GE (nadsubskrypcja nie większa niż 4:1) lub 40 portów 10GE (linerate) - sprzętowo realizowaną funkcjonalność firewall z kontrolą stanu - sprzętowo realizowaną funkcjonalność IPS 9. Dodatkowo - obsługa przetwarzania rozproszonego (karty liniowe muszą

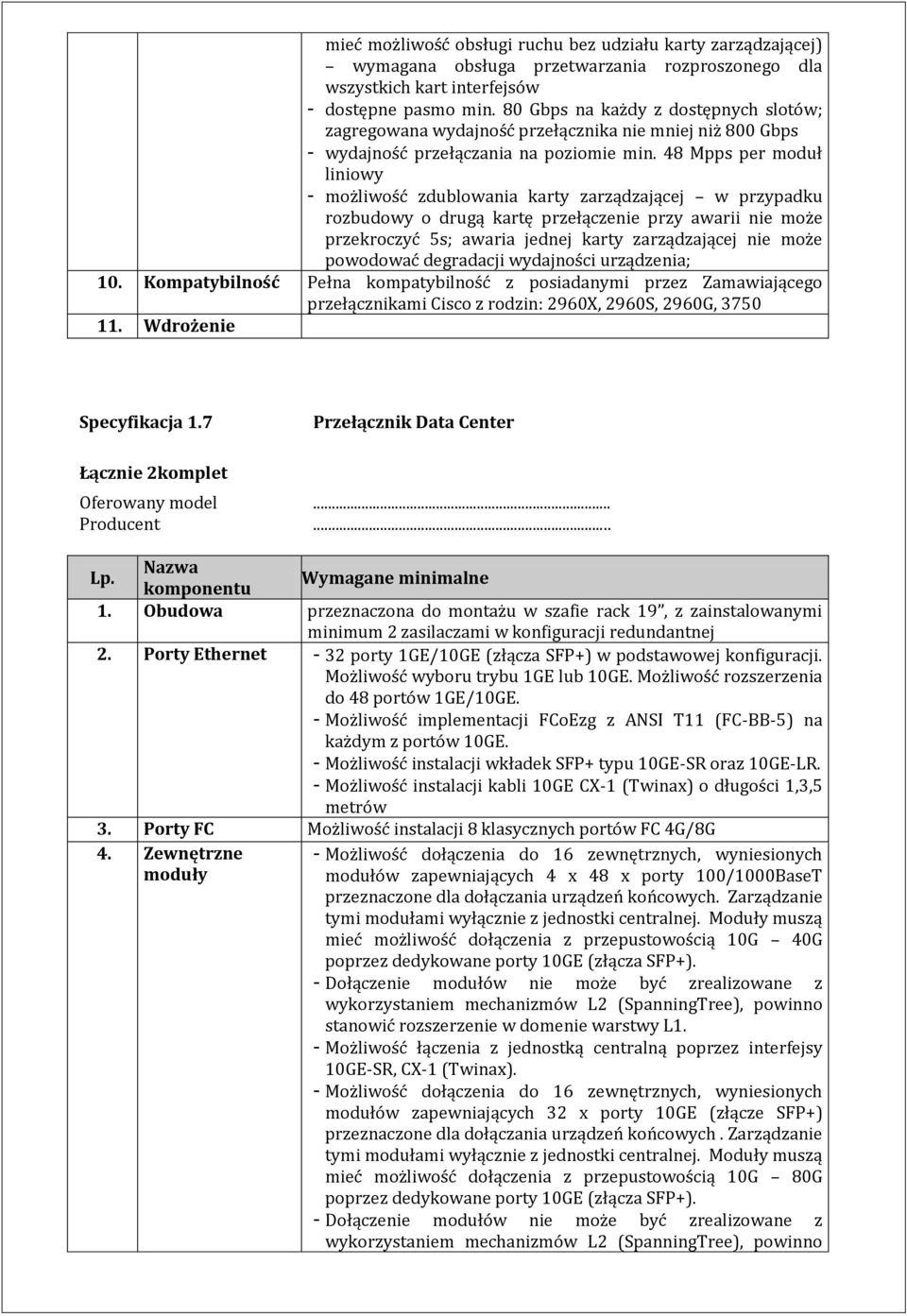

7 mieć możliwość obsługi ruchu bez udziału karty zarządzającej) wymagana obsługa przetwarzania rozproszonego dla wszystkich kart interfejsów - dostępne pasmo min. 80 Gbps na każdy z dostępnych slotów; zagregowana wydajność przełącznika nie mniej niż 800 Gbps - wydajność przełączania na poziomie min. 48 Mpps per moduł liniowy - możliwość zdublowania karty zarządzającej w przypadku rozbudowy o drugą kartę przełączenie przy awarii nie może przekroczyć 5s; awaria jednej karty zarządzającej nie może powodować degradacji wydajności urządzenia; 10. Kompatybilność Pełna kompatybilność z posiadanymi przez Zamawiającego przełącznikami Cisco z rodzin: 2960X, 2960S, 2960G, Wdrożenie Specyfikacja 1.7 Przełącznik Data Center Łącznie 2komplet Oferowany model... Producent... Lp. Nazwa komponentu Wymagane minimalne 1. Obudowa przeznaczona do montażu w szafie rack 19, z zainstalowanymi minimum 2 zasilaczami w konfiguracji redundantnej 2. Porty Ethernet - 32 porty 1GE/10GE (złącza SFP+) w podstawowej konfiguracji. Możliwość wyboru trybu 1GE lub 10GE. Możliwość rozszerzenia do 48 portów 1GE/10GE. - Możliwość implementacji FCoEzg z ANSI T11 (FC-BB-5) na każdym z portów 10GE. - Możliwość instalacji wkładek SFP+ typu 10GE-SR oraz 10GE-LR. - Możliwość instalacji kabli 10GE CX-1 (Twinax) o długości 1,3,5 metrów 3. Porty FC Możliwość instalacji 8 klasycznych portów FC 4G/8G 4. Zewnętrzne moduły - Możliwość dołączenia do 16 zewnętrznych, wyniesionych modułów zapewniających 4 x 48 x porty 100/1000BaseT przeznaczone dla dołączania urządzeń końcowych. Zarządzanie tymi modułami wyłącznie z jednostki centralnej. Moduły muszą mieć możliwość dołączenia z przepustowością 10G 40G poprzez dedykowane porty 10GE (złącza SFP+). - Dołączenie modułów nie może być zrealizowane z wykorzystaniem mechanizmów L2 (SpanningTree), powinno stanowić rozszerzenie w domenie warstwy L1. - Możliwość łączenia z jednostką centralną poprzez interfejsy 10GE-SR, CX-1 (Twinax). - Możliwość dołączenia do 16 zewnętrznych, wyniesionych modułów zapewniających 32 x porty 10GE (złącze SFP+) przeznaczone dla dołączania urządzeń końcowych. Zarządzanie tymi modułami wyłącznie z jednostki centralnej. Moduły muszą mieć możliwość dołączenia z przepustowością 10G 80G poprzez dedykowane porty 10GE (złącza SFP+). - Dołączenie modułów nie może być zrealizowane z wykorzystaniem mechanizmów L2 (SpanningTree), powinno

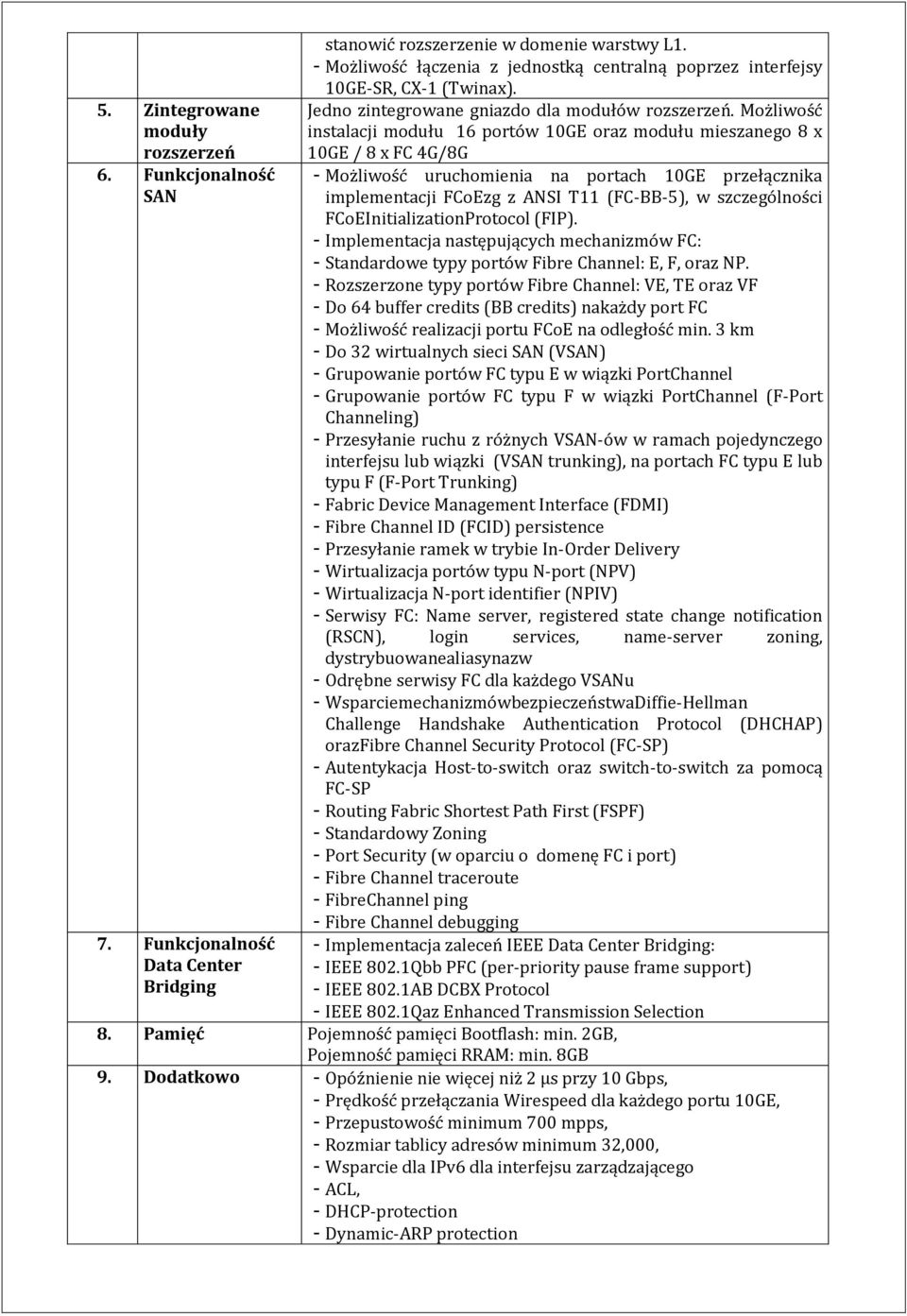

8 5. Zintegrowane moduły rozszerzeń 6. Funkcjonalność SAN 7. Funkcjonalność Data Center Bridging stanowić rozszerzenie w domenie warstwy L1. - Możliwość łączenia z jednostką centralną poprzez interfejsy 10GE-SR, CX-1 (Twinax). Jedno zintegrowane gniazdo dla modułów rozszerzeń. Możliwość instalacji modułu 16 portów 10GE oraz modułu mieszanego 8 x 10GE / 8 x FC 4G/8G - Możliwość uruchomienia na portach 10GE przełącznika implementacji FCoEzg z ANSI T11 (FC-BB-5), w szczególności FCoEInitializationProtocol (FIP). - Implementacja następujących mechanizmów FC: - Standardowe typy portów Fibre Channel: E, F, oraz NP. - Rozszerzone typy portów Fibre Channel: VE, TE oraz VF - Do 64 buffer credits (BB credits) nakażdy port FC - Możliwość realizacji portu FCoE na odległość min. 3 km - Do 32 wirtualnych sieci SAN (VSAN) - Grupowanie portów FC typu E w wiązki PortChannel - Grupowanie portów FC typu F w wiązki PortChannel (F-Port Channeling) - Przesyłanie ruchu z różnych VSAN-ów w ramach pojedynczego interfejsu lub wiązki (VSAN trunking), na portach FC typu E lub typu F (F-Port Trunking) - Fabric Device Management Interface (FDMI) - Fibre Channel ID (FCID) persistence - Przesyłanie ramek w trybie In-Order Delivery - Wirtualizacja portów typu N-port (NPV) - Wirtualizacja N-port identifier (NPIV) - Serwisy FC: Name server, registered state change notification (RSCN), login services, name-server zoning, dystrybuowanealiasynazw - Odrębne serwisy FC dla każdego VSANu - WsparciemechanizmówbezpieczeństwaDiffie-Hellman Challenge Handshake Authentication Protocol (DHCHAP) orazfibre Channel Security Protocol (FC-SP) - Autentykacja Host-to-switch oraz switch-to-switch za pomocą FC-SP - Routing Fabric Shortest Path First (FSPF) - Standardowy Zoning - Port Security (w oparciu o domenę FC i port) - Fibre Channel traceroute - FibreChannel ping - Fibre Channel debugging - Implementacja zaleceń IEEE Data Center Bridging: - IEEE 802.1Qbb PFC (per-priority pause frame support) - IEEE 802.1AB DCBX Protocol - IEEE 802.1Qaz Enhanced Transmission Selection 8. Pamięć Pojemność pamięci Bootflash: min. 2GB, Pojemność pamięci RRAM: min. 8GB 9. Dodatkowo - Opóźnienie nie więcej niż 2 µs przy 10 Gbps, - Prędkość przełączania Wirespeed dla każdego portu 10GE, - Przepustowość minimum 700 mpps, - Rozmiar tablicy adresów minimum 32,000, - Wsparcie dla IPv6 dla interfejsu zarządzającego - ACL, - DHCP-protection - Dynamic-ARP protection

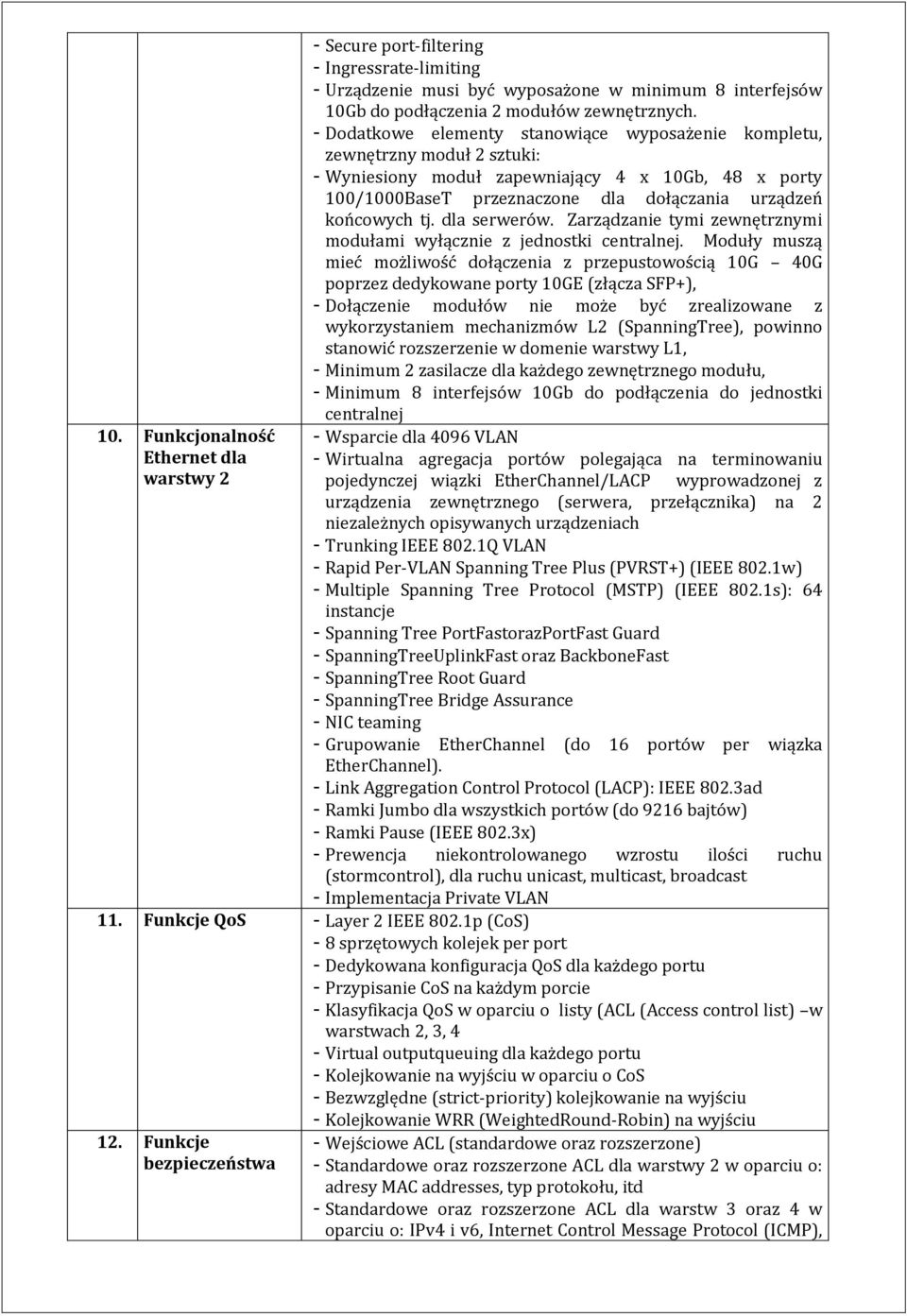

9 10. Funkcjonalność Ethernet dla warstwy 2 - Secure port-filtering - Ingressrate-limiting - Urządzenie musi być wyposażone w minimum 8 interfejsów 10Gb do podłączenia 2 modułów zewnętrznych. - Dodatkowe elementy stanowiące wyposażenie kompletu, zewnętrzny moduł 2 sztuki: - Wyniesiony moduł zapewniający 4 x 10Gb, 48 x porty 100/1000BaseT przeznaczone dla dołączania urządzeń końcowych tj. dla serwerów. Zarządzanie tymi zewnętrznymi modułami wyłącznie z jednostki centralnej. Moduły muszą mieć możliwość dołączenia z przepustowością 10G 40G poprzez dedykowane porty 10GE (złącza SFP+), - Dołączenie modułów nie może być zrealizowane z wykorzystaniem mechanizmów L2 (SpanningTree), powinno stanowić rozszerzenie w domenie warstwy L1, - Minimum 2 zasilacze dla każdego zewnętrznego modułu, - Minimum 8 interfejsów 10Gb do podłączenia do jednostki centralnej - Wsparcie dla 4096 VLAN - Wirtualna agregacja portów polegająca na terminowaniu pojedynczej wiązki EtherChannel/LACP wyprowadzonej z urządzenia zewnętrznego (serwera, przełącznika) na 2 niezależnych opisywanych urządzeniach - Trunking IEEE 802.1Q VLAN - Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w) - Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 instancje - Spanning Tree PortFastorazPortFast Guard - SpanningTreeUplinkFast oraz BackboneFast - SpanningTree Root Guard - SpanningTree Bridge Assurance - NIC teaming - Grupowanie EtherChannel (do 16 portów per wiązka EtherChannel). - Link Aggregation Control Protocol (LACP): IEEE 802.3ad - Ramki Jumbo dla wszystkich portów (do 9216 bajtów) - Ramki Pause (IEEE 802.3x) - Prewencja niekontrolowanego wzrostu ilości ruchu (stormcontrol), dla ruchu unicast, multicast, broadcast - Implementacja Private VLAN 11. Funkcje QoS - Layer 2 IEEE 802.1p (CoS) - 8 sprzętowych kolejek per port - Dedykowana konfiguracja QoS dla każdego portu - Przypisanie CoS na każdym porcie - Klasyfikacja QoS w oparciu o listy (ACL (Access control list) w warstwach 2, 3, 4 - Virtual outputqueuing dla każdego portu - Kolejkowanie na wyjściu w oparciu o CoS - Bezwzględne (strict-priority) kolejkowanie na wyjściu - Kolejkowanie WRR (WeightedRound-Robin) na wyjściu 12. Funkcje bezpieczeństwa - Wejściowe ACL (standardowe oraz rozszerzone) - Standardowe oraz rozszerzone ACL dla warstwy 2 w oparciu o: adresy MAC addresses, typ protokołu, itd - Standardowe oraz rozszerzone ACL dla warstw 3 oraz 4 w oparciu o: IPv4 i v6, Internet Control Message Protocol (ICMP),

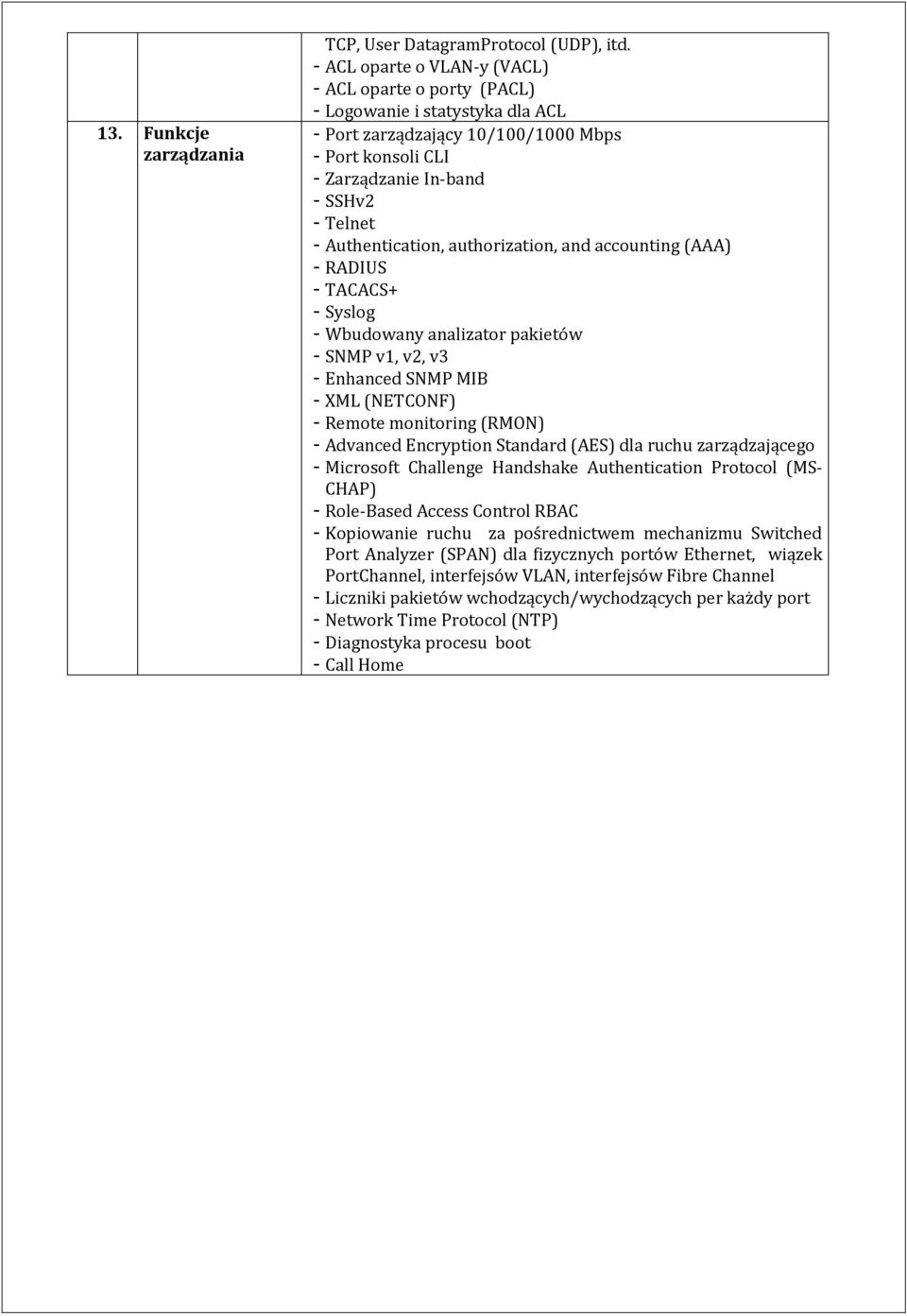

10 13. Funkcje zarządzania TCP, User DatagramProtocol (UDP), itd. - ACL oparte o VLAN-y (VACL) - ACL oparte o porty (PACL) - Logowanie i statystyka dla ACL - Port zarządzający 10/100/1000 Mbps - Port konsoli CLI - Zarządzanie In-band - SSHv2 - Telnet - Authentication, authorization, and accounting (AAA) - RADIUS - TACACS+ - Syslog - Wbudowany analizator pakietów - SNMP v1, v2, v3 - Enhanced SNMP MIB - XML (NETCONF) - Remote monitoring (RMON) - Advanced Encryption Standard (AES) dla ruchu zarządzającego - Microsoft Challenge Handshake Authentication Protocol (MS- CHAP) - Role-Based Access Control RBAC - Kopiowanie ruchu za pośrednictwem mechanizmu Switched Port Analyzer (SPAN) dla fizycznych portów Ethernet, wiązek PortChannel, interfejsów VLAN, interfejsów Fibre Channel - Liczniki pakietów wchodzących/wychodzących per każdy port - Network Time Protocol (NTP) - Diagnostyka procesu boot - Call Home
