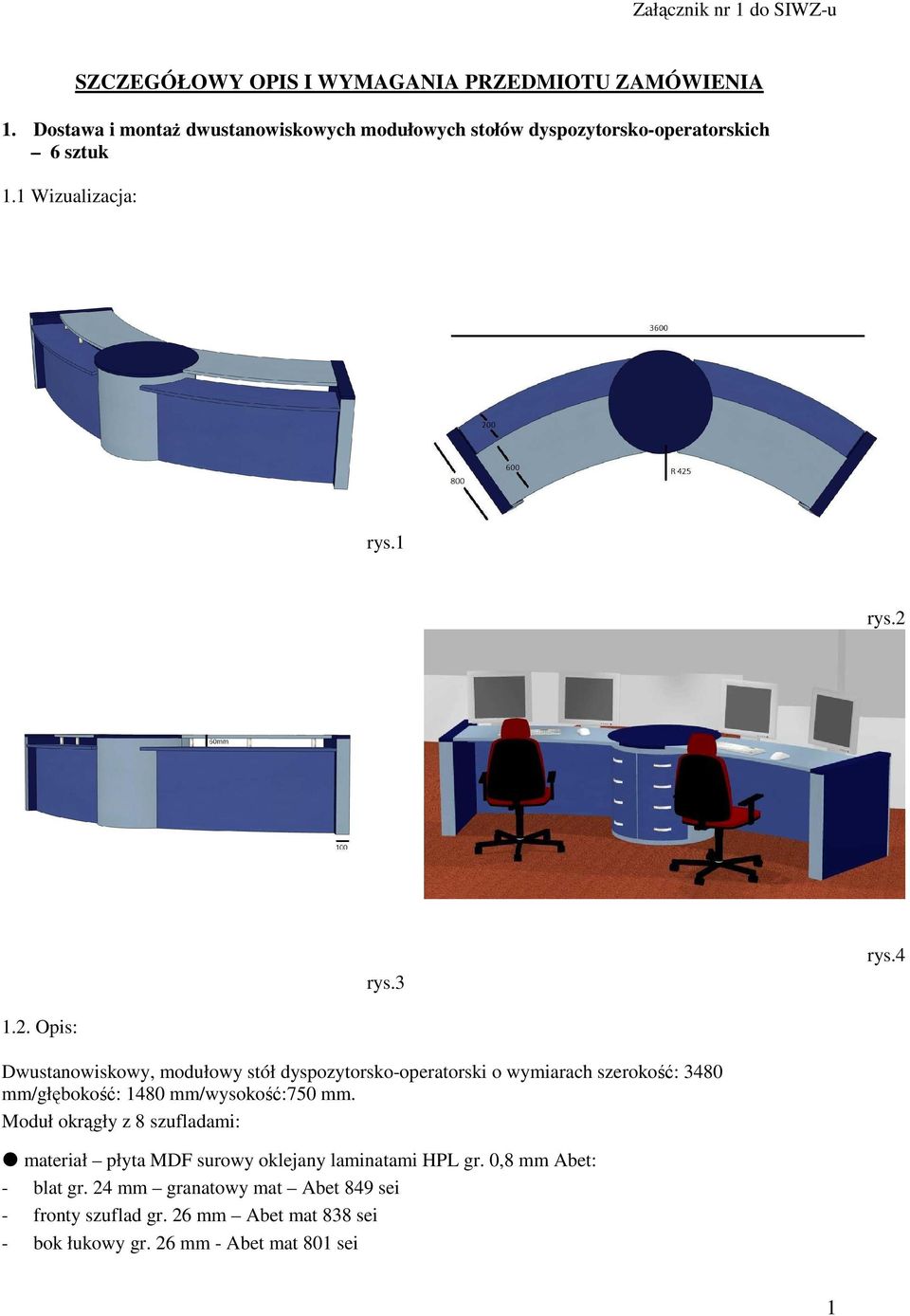

1 Załącznik nr 1 do SIWZ-u SZCZEGÓŁOWY OPIS I WYMAGANIA PRZEDMIOTU ZAMÓWIENIA 1. Dostawa i montaż dwustanowiskowych modułowych stołów dyspozytorsko-operatorskich 6 sztuk 1.1 Wizualizacja: rys.1 rys.2 rys.3 rys Opis: Dwustanowiskowy, modułowy stół dyspozytorsko-operatorski o wymiarach szerokość: 3480 mm/głębokość: 1480 mm/wysokość:750 mm. Moduł okrągły z 8 szufladami: materiał płyta MDF surowy oklejany laminatami HPL gr. 0,8 mm Abet: - blat gr. 24 mm granatowy mat Abet 849 sei - fronty szuflad gr. 26 mm Abet mat 838 sei - bok łukowy gr. 26 mm - Abet mat 801 sei 1

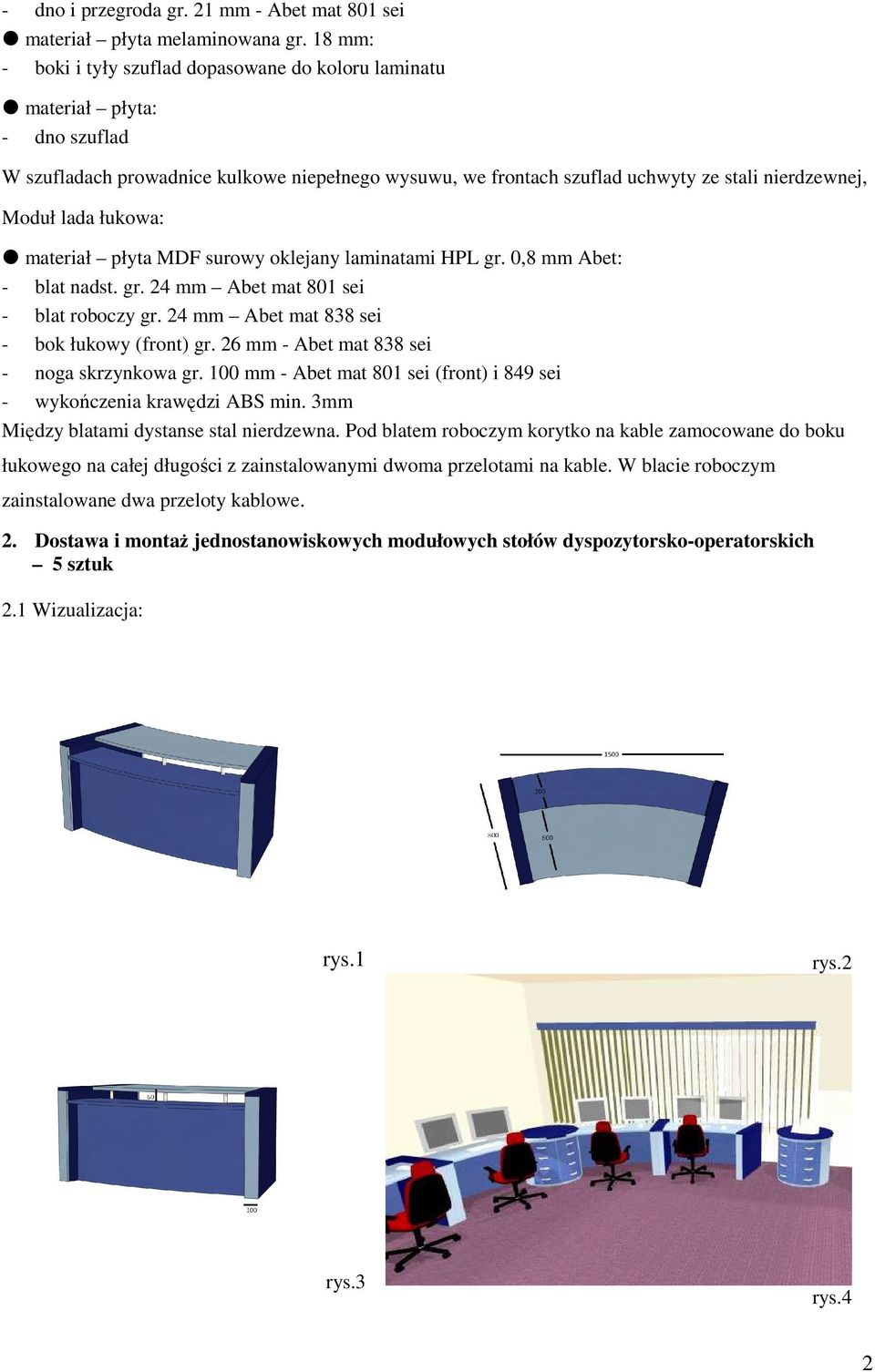

2 - dno i przegroda gr. 21 mm - Abet mat 801 sei materiał płyta melaminowana gr. 18 mm: - boki i tyły szuflad dopasowane do koloru laminatu materiał płyta: - dno szuflad W szufladach prowadnice kulkowe niepełnego wysuwu, we frontach szuflad uchwyty ze stali nierdzewnej, Moduł lada łukowa: materiał płyta MDF surowy oklejany laminatami HPL gr. 0,8 mm Abet: - blat nadst. gr. 24 mm Abet mat 801 sei - blat roboczy gr. 24 mm Abet mat 838 sei - bok łukowy (front) gr. 26 mm - Abet mat 838 sei - noga skrzynkowa gr. 100 mm - Abet mat 801 sei (front) i 849 sei - wykończenia krawędzi ABS min. 3mm Między blatami dystanse stal nierdzewna. Pod blatem roboczym korytko na kable zamocowane do boku łukowego na całej długości z zainstalowanymi dwoma przelotami na kable. W blacie roboczym zainstalowane dwa przeloty kablowe. 2. Dostawa i montaż jednostanowiskowych modułowych stołów dyspozytorsko-operatorskich 5 sztuk 2.1 Wizualizacja: rys.1 rys.2 rys.3 rys.4 2

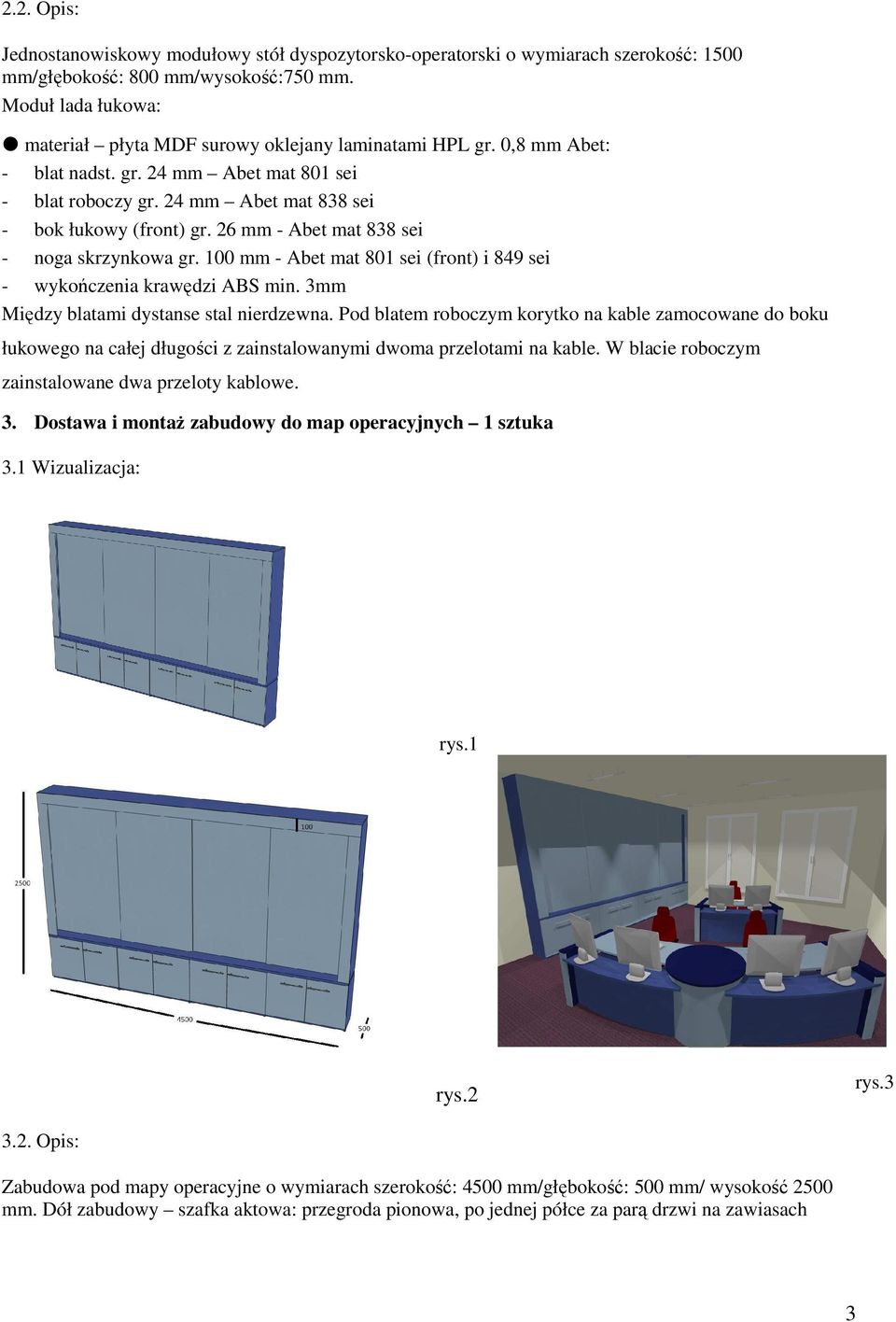

3 2.2. Opis: Jednostanowiskowy modułowy stół dyspozytorsko-operatorski o wymiarach szerokość: 1500 mm/głębokość: 800 mm/wysokość:750 mm. Moduł lada łukowa: materiał płyta MDF surowy oklejany laminatami HPL gr. 0,8 mm Abet: - blat nadst. gr. 24 mm Abet mat 801 sei - blat roboczy gr. 24 mm Abet mat 838 sei - bok łukowy (front) gr. 26 mm - Abet mat 838 sei - noga skrzynkowa gr. 100 mm - Abet mat 801 sei (front) i 849 sei - wykończenia krawędzi ABS min. 3mm Między blatami dystanse stal nierdzewna. Pod blatem roboczym korytko na kable zamocowane do boku łukowego na całej długości z zainstalowanymi dwoma przelotami na kable. W blacie roboczym zainstalowane dwa przeloty kablowe. 3. Dostawa i montaż zabudowy do map operacyjnych 1 sztuka 3.1 Wizualizacja: rys.1 rys.2 rys Opis: Zabudowa pod mapy operacyjne o wymiarach szerokość: 4500 mm/głębokość: 500 mm/ wysokość 2500 mm. Dół zabudowy szafka aktowa: przegroda pionowa, po jednej półce za parą drzwi na zawiasach 3

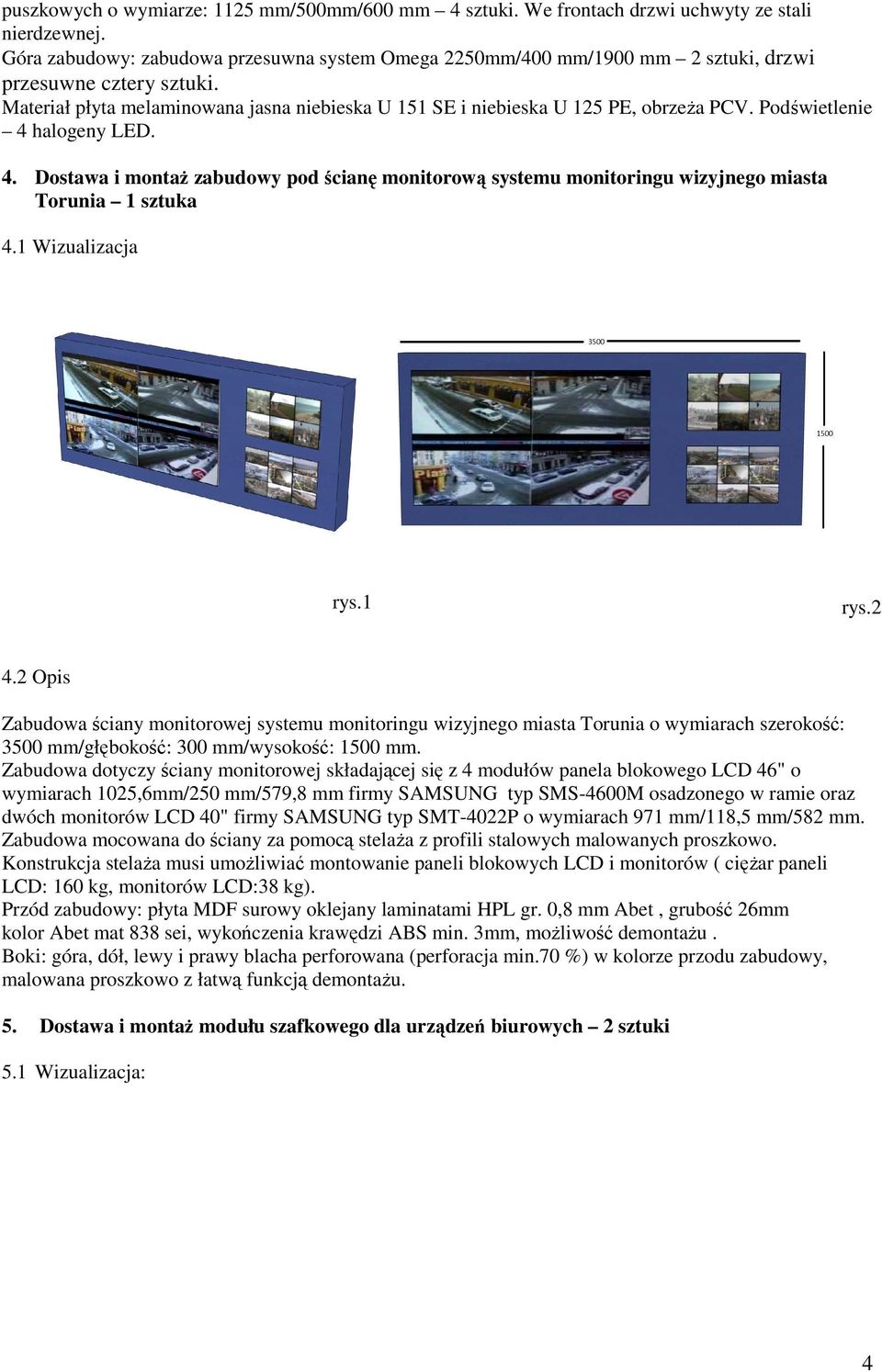

4 puszkowych o wymiarze: 1125 mm/500mm/600 mm 4 sztuki. We frontach drzwi uchwyty ze stali nierdzewnej. Góra zabudowy: zabudowa przesuwna system Omega 2250mm/400 mm/1900 mm 2 sztuki, drzwi przesuwne cztery sztuki. Materiał płyta melaminowana jasna niebieska U 151 SE i niebieska U 125 PE, obrzeża PCV. Podświetlenie 4 halogeny LED. 4. Dostawa i montaż zabudowy pod ścianę monitorową systemu monitoringu wizyjnego miasta Torunia 1 sztuka 4.1 Wizualizacja rys.1 rys Opis Zabudowa ściany monitorowej systemu monitoringu wizyjnego miasta Torunia o wymiarach szerokość: 3500 mm/głębokość: 300 mm/wysokość: 1500 mm. Zabudowa dotyczy ściany monitorowej składającej się z 4 modułów panela blokowego LCD 46" o wymiarach 1025,6mm/250 mm/579,8 mm firmy SAMSUNG typ SMS-4600M osadzonego w ramie oraz dwóch monitorów LCD 40" firmy SAMSUNG typ SMT-4022P o wymiarach 971 mm/118,5 mm/582 mm. Zabudowa mocowana do ściany za pomocą stelaża z profili stalowych malowanych proszkowo. Konstrukcja stelaża musi umożliwiać montowanie paneli blokowych LCD i monitorów ( ciężar paneli LCD: 160 kg, monitorów LCD:38 kg). Przód zabudowy: płyta MDF surowy oklejany laminatami HPL gr. 0,8 mm Abet, grubość 26mm kolor Abet mat 838 sei, wykończenia krawędzi ABS min. 3mm, możliwość demontażu. Boki: góra, dół, lewy i prawy blacha perforowana (perforacja min.70 %) w kolorze przodu zabudowy, malowana proszkowo z łatwą funkcją demontażu. 5. Dostawa i montaż modułu szafkowego dla urządzeń biurowych 2 sztuki 5.1 Wizualizacja: 4

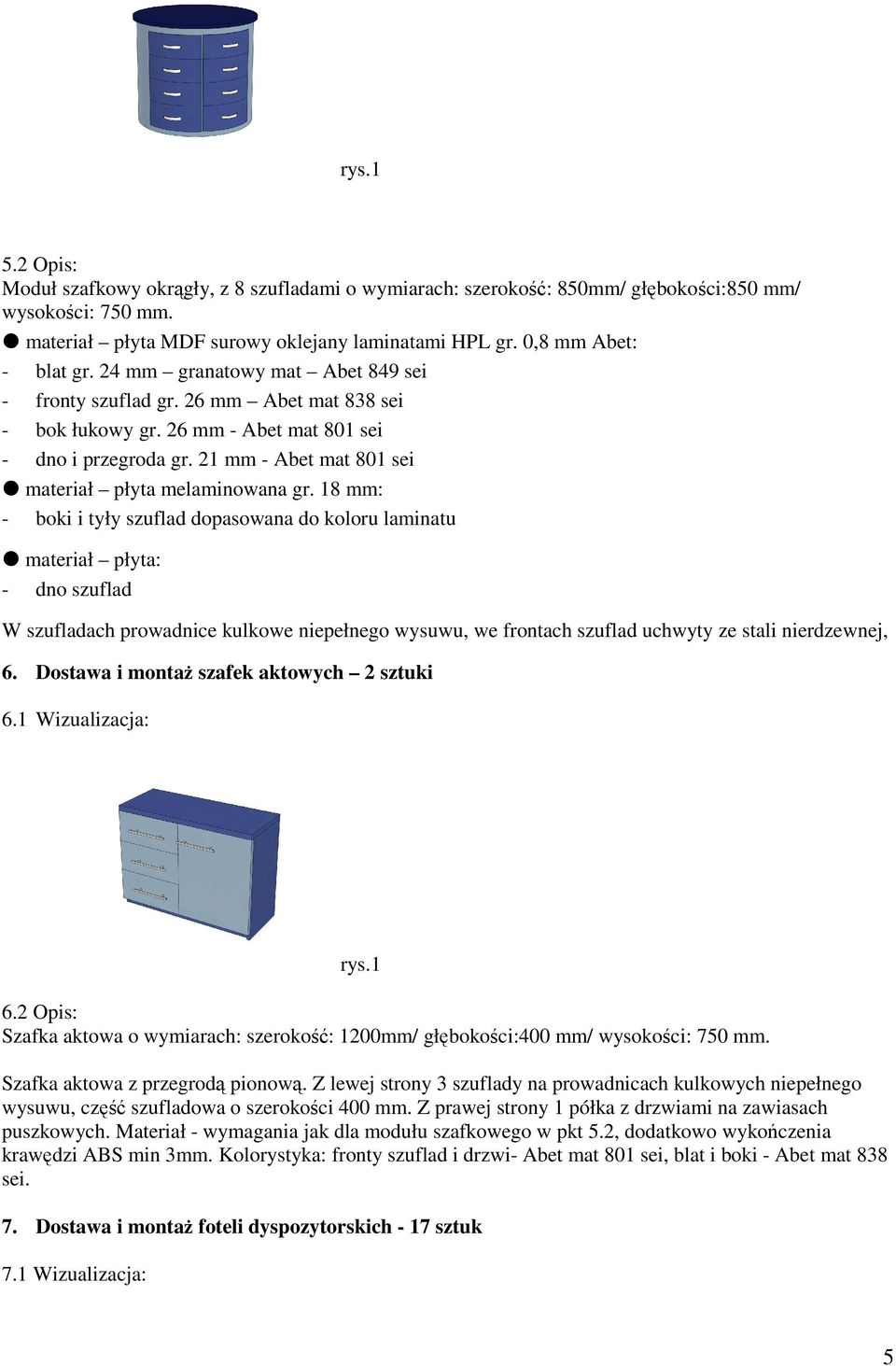

5 rys Opis: Moduł szafkowy okrągły, z 8 szufladami o wymiarach: szerokość: 850mm/ głębokości:850 mm/ wysokości: 750 mm. materiał płyta MDF surowy oklejany laminatami HPL gr. 0,8 mm Abet: - blat gr. 24 mm granatowy mat Abet 849 sei - fronty szuflad gr. 26 mm Abet mat 838 sei - bok łukowy gr. 26 mm - Abet mat 801 sei - dno i przegroda gr. 21 mm - Abet mat 801 sei materiał płyta melaminowana gr. 18 mm: - boki i tyły szuflad dopasowana do koloru laminatu materiał płyta: - dno szuflad W szufladach prowadnice kulkowe niepełnego wysuwu, we frontach szuflad uchwyty ze stali nierdzewnej, 6. Dostawa i montaż szafek aktowych 2 sztuki 6.1 Wizualizacja: rys Opis: Szafka aktowa o wymiarach: szerokość: 1200mm/ głębokości:400 mm/ wysokości: 750 mm. Szafka aktowa z przegrodą pionową. Z lewej strony 3 szuflady na prowadnicach kulkowych niepełnego wysuwu, część szufladowa o szerokości 400 mm. Z prawej strony 1 półka z drzwiami na zawiasach puszkowych. Materiał - wymagania jak dla modułu szafkowego w pkt 5.2, dodatkowo wykończenia krawędzi ABS min 3mm. Kolorystyka: fronty szuflad i drzwi- Abet mat 801 sei, blat i boki - Abet mat 838 sei. 7. Dostawa i montaż foteli dyspozytorskich - 17 sztuk 7.1 Wizualizacja: 5

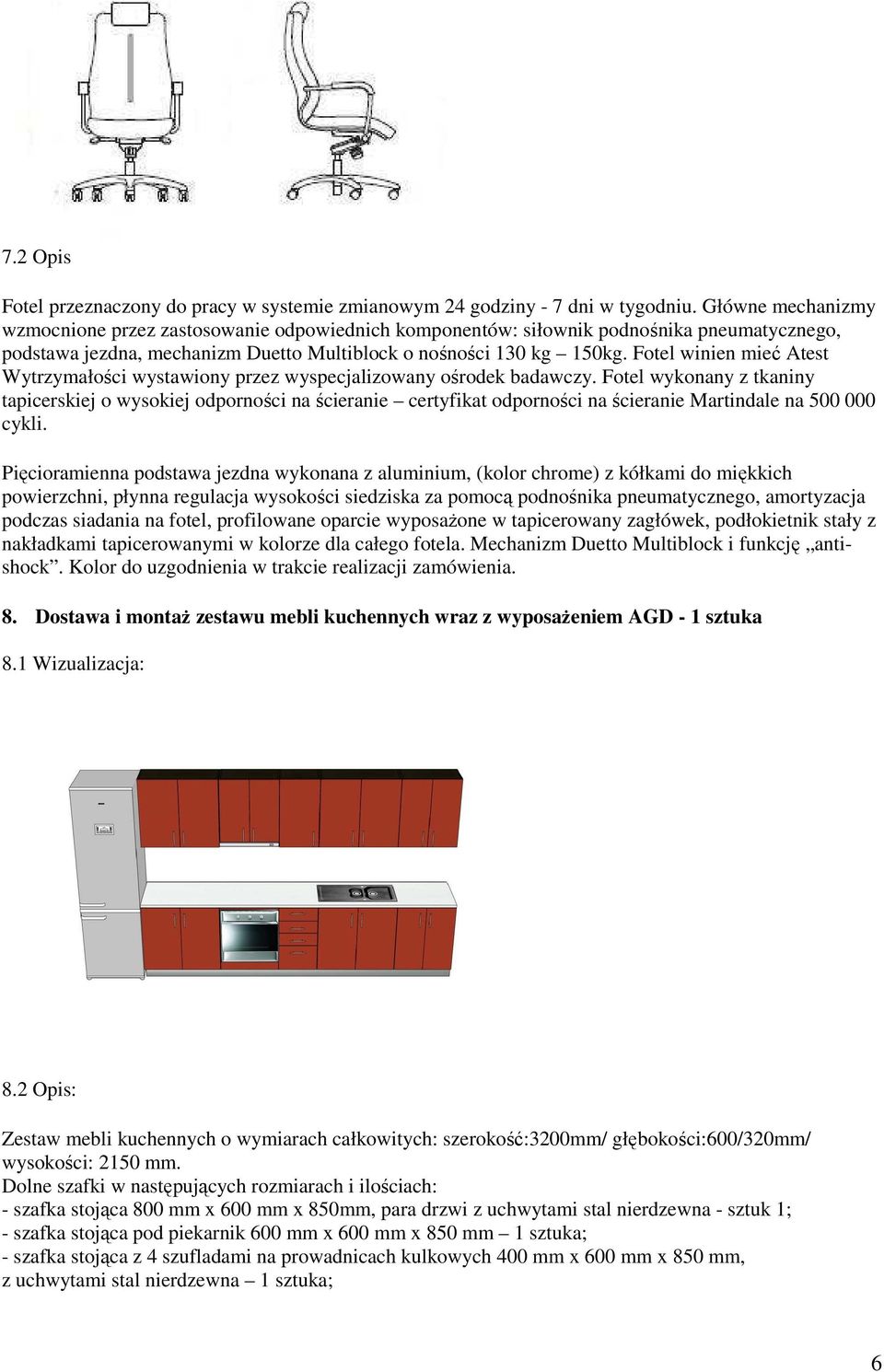

6 7.1 Wizualizacja: 7.2 Opis: 7.2 Opis Fotel przeznaczony do pracy w systemie zmianowym 24 godziny - 7 dni w tygodniu. Główne mechanizmy wzmocnione przez zastosowanie odpowiednich komponentów: siłownik podnośnika pneumatycznego, podstawa jezdna, mechanizm Duetto Multiblock o nośności 130 kg 150kg. Fotel winien mieć Atest Wytrzymałości wystawiony przez wyspecjalizowany ośrodek badawczy. Fotel wykonany z tkaniny tapicerskiej o wysokiej odporności na ścieranie certyfikat odporności na ścieranie Martindale na cykli. Pięcioramienna podstawa jezdna wykonana z aluminium, (kolor chrome) z kółkami do miękkich powierzchni, płynna regulacja wysokości siedziska za pomocą podnośnika pneumatycznego, amortyzacja podczas siadania na fotel, profilowane oparcie wyposażone w tapicerowany zagłówek, podłokietnik stały z nakładkami tapicerowanymi w kolorze dla całego fotela. Mechanizm Duetto Multiblock i funkcję antishock. Kolor do uzgodnienia w trakcie realizacji zamówienia. 8. Dostawa i montaż zestawu mebli kuchennych wraz z wyposażeniem AGD - 1 sztuka 8.1 Wizualizacja: 8.2 Opis: Zestaw mebli kuchennych o wymiarach całkowitych: szerokość:3200mm/ głębokości:600/320mm/ wysokości: 2150 mm. Dolne szafki w następujących rozmiarach i ilościach: - szafka stojąca 800 mm x 600 mm x 850mm, para drzwi z uchwytami stal nierdzewna - sztuk 1; - szafka stojąca pod piekarnik 600 mm x 600 mm x 850 mm 1 sztuka; - szafka stojąca z 4 szufladami na prowadnicach kulkowych 400 mm x 600 mm x 850 mm, z uchwytami stal nierdzewna 1 sztuka; 6

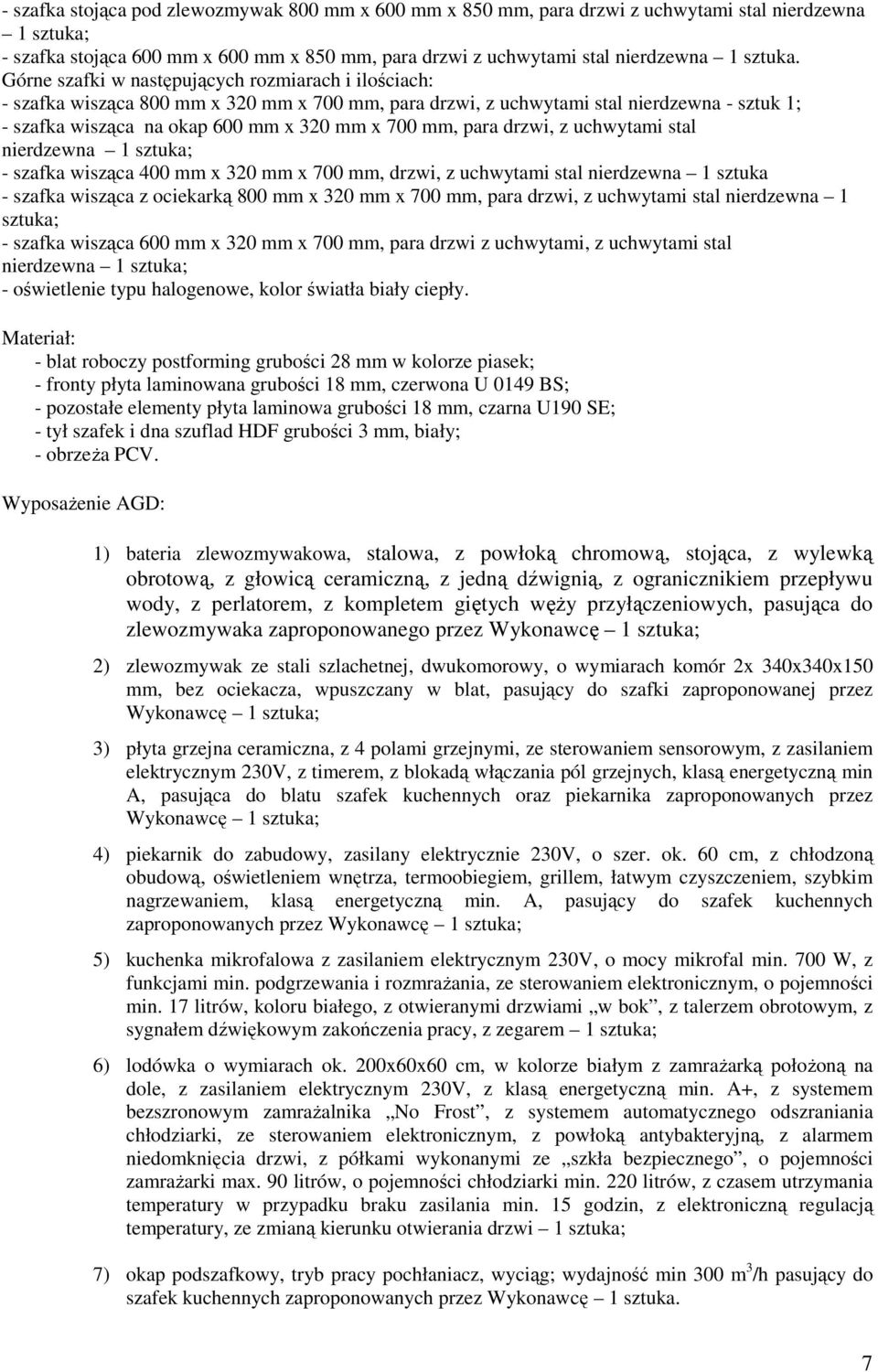

7 - szafka stojąca pod zlewozmywak 800 mm x 600 mm x 850 mm, para drzwi z uchwytami stal nierdzewna 1 sztuka; - szafka stojąca 600 mm x 600 mm x 850 mm, para drzwi z uchwytami stal nierdzewna 1 sztuka. Górne szafki w następujących rozmiarach i ilościach: - szafka wisząca 800 mm x 320 mm x 700 mm, para drzwi, z uchwytami stal nierdzewna - sztuk 1; - szafka wisząca na okap 600 mm x 320 mm x 700 mm, para drzwi, z uchwytami stal nierdzewna 1 sztuka; - szafka wisząca 400 mm x 320 mm x 700 mm, drzwi, z uchwytami stal nierdzewna 1 sztuka - szafka wisząca z ociekarką 800 mm x 320 mm x 700 mm, para drzwi, z uchwytami stal nierdzewna 1 sztuka; - szafka wisząca 600 mm x 320 mm x 700 mm, para drzwi z uchwytami, z uchwytami stal nierdzewna 1 sztuka; - oświetlenie typu halogenowe, kolor światła biały ciepły. Materiał: - blat roboczy postforming grubości 28 mm w kolorze piasek; - fronty płyta laminowana grubości 18 mm, czerwona U 0149 BS; - pozostałe elementy płyta laminowa grubości 18 mm, czarna U190 SE; - tył szafek i dna szuflad HDF grubości 3 mm, biały; - obrzeża PCV. Wyposażenie AGD: 1) bateria zlewozmywakowa, stalowa, z powłoką chromową, stojąca, z wylewką obrotową, z głowicą ceramiczną, z jedną dźwignią, z ogranicznikiem przepływu wody, z perlatorem, z kompletem giętych węży przyłączeniowych, pasująca do zlewozmywaka zaproponowanego przez Wykonawcę 1 sztuka; 2) zlewozmywak ze stali szlachetnej, dwukomorowy, o wymiarach komór 2x 340x340x150 mm, bez ociekacza, wpuszczany w blat, pasujący do szafki zaproponowanej przez Wykonawcę 1 sztuka; 3) płyta grzejna ceramiczna, z 4 polami grzejnymi, ze sterowaniem sensorowym, z zasilaniem elektrycznym 230V, z timerem, z blokadą włączania pól grzejnych, klasą energetyczną min A, pasująca do blatu szafek kuchennych oraz piekarnika zaproponowanych przez Wykonawcę 1 sztuka; 4) piekarnik do zabudowy, zasilany elektrycznie 230V, o szer. ok. 60 cm, z chłodzoną obudową, oświetleniem wnętrza, termoobiegiem, grillem, łatwym czyszczeniem, szybkim nagrzewaniem, klasą energetyczną min. A, pasujący do szafek kuchennych zaproponowanych przez Wykonawcę 1 sztuka; 5) kuchenka mikrofalowa z zasilaniem elektrycznym 230V, o mocy mikrofal min. 700 W, z funkcjami min. podgrzewania i rozmrażania, ze sterowaniem elektronicznym, o pojemności min. 17 litrów, koloru białego, z otwieranymi drzwiami w bok, z talerzem obrotowym, z sygnałem dźwiękowym zakończenia pracy, z zegarem 1 sztuka; 6) lodówka o wymiarach ok. 200x60x60 cm, w kolorze białym z zamrażarką położoną na dole, z zasilaniem elektrycznym 230V, z klasą energetyczną min. A+, z systemem bezszronowym zamrażalnika No Frost, z systemem automatycznego odszraniania chłodziarki, ze sterowaniem elektronicznym, z powłoką antybakteryjną, z alarmem niedomknięcia drzwi, z półkami wykonanymi ze szkła bezpiecznego, o pojemności zamrażarki max. 90 litrów, o pojemności chłodziarki min. 220 litrów, z czasem utrzymania temperatury w przypadku braku zasilania min. 15 godzin, z elektroniczną regulacją temperatury, ze zmianą kierunku otwierania drzwi 1 sztuka; 7) okap podszafkowy, tryb pracy pochłaniacz, wyciąg; wydajność min 300 m 3 /h pasujący do szafek kuchennych zaproponowanych przez Wykonawcę 1 sztuka. 7

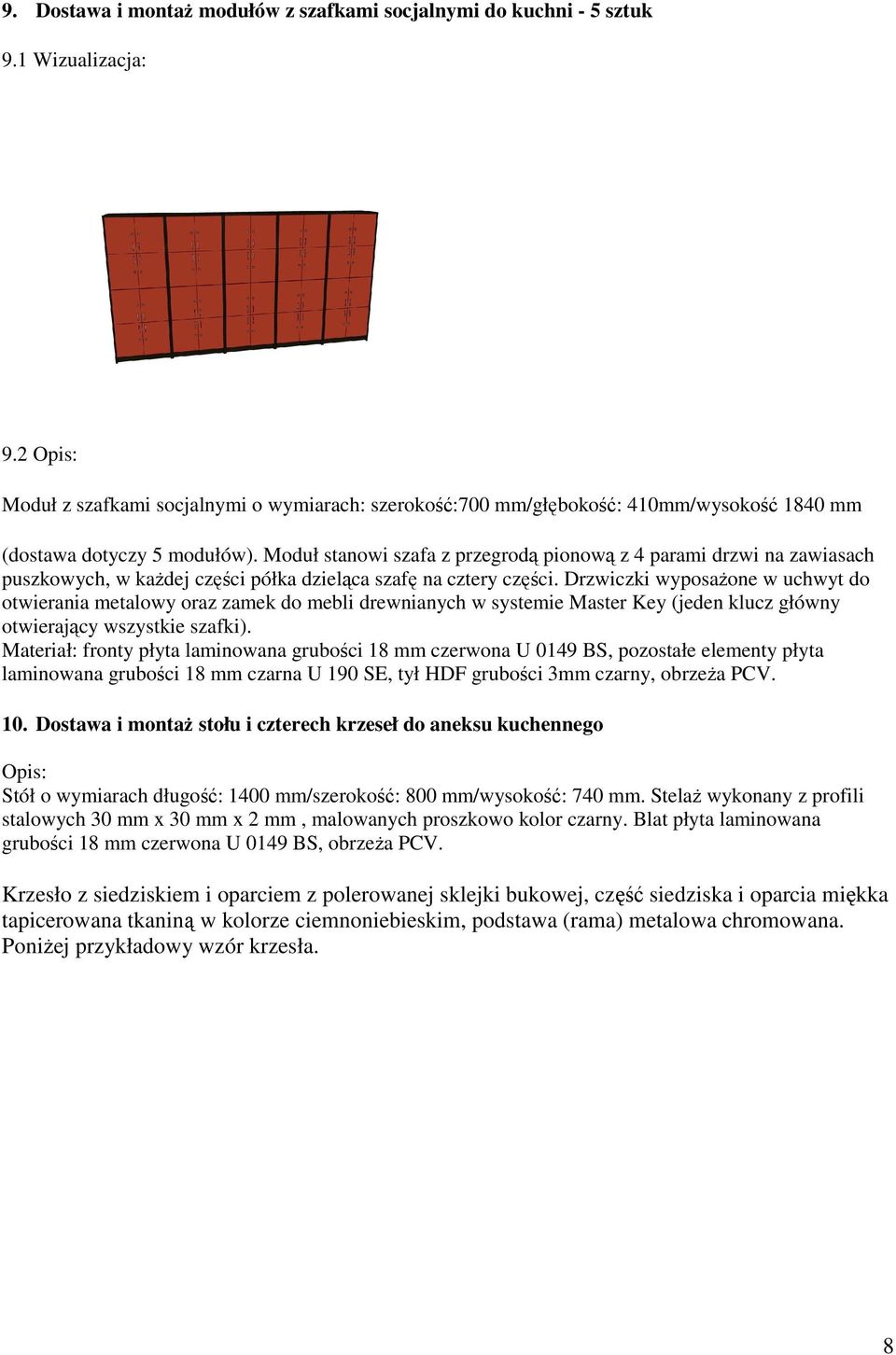

8 9. Dostawa i montaż modułów z szafkami socjalnymi do kuchni - 5 sztuk 9.1 Wizualizacja: 9.2 Opis: Moduł z szafkami socjalnymi o wymiarach: szerokość:700 mm/głębokość: 410mm/wysokość 1840 mm (dostawa dotyczy 5 modułów). Moduł stanowi szafa z przegrodą pionową z 4 parami drzwi na zawiasach puszkowych, w każdej części półka dzieląca szafę na cztery części. Drzwiczki wyposażone w uchwyt do otwierania metalowy oraz zamek do mebli drewnianych w systemie Master Key (jeden klucz główny otwierający wszystkie szafki). Materiał: fronty płyta laminowana grubości 18 mm czerwona U 0149 BS, pozostałe elementy płyta laminowana grubości 18 mm czarna U 190 SE, tył HDF grubości 3mm czarny, obrzeża PCV. 10. Dostawa i montaż stołu i czterech krzeseł do aneksu kuchennego Opis: Stół o wymiarach długość: 1400 mm/szerokość: 800 mm/wysokość: 740 mm. Stelaż wykonany z profili stalowych 30 mm x 30 mm x 2 mm, malowanych proszkowo kolor czarny. Blat płyta laminowana grubości 18 mm czerwona U 0149 BS, obrzeża PCV. Krzesło z siedziskiem i oparciem z polerowanej sklejki bukowej, część siedziska i oparcia miękka tapicerowana tkaniną w kolorze ciemnoniebieskim, podstawa (rama) metalowa chromowana. Poniżej przykładowy wzór krzesła. 8

9 11. Dostawa i montaż ławy i trzech foteli do aneksu wypoczynkowego Opis: Ława o wymiarach: długość: 700 mm/szerokość:700 mm/wysokość: 650 mm. Stelaż z płyty laminowanej grubości 18 mm w kolorze czarnym U 190 SE. Blat z płyty laminowanej grubości 18 mm w kolorze czerwonym U 0149 BS, obrzeża PCV. Fotel typu kubełkowego, tapicerowany tkanina w kolorze ciemnoniebieskim. 12. Dostawa i montaż 40 szafek ubraniowych jednodrzwiowych na wyposażenie szatni Wizualizacja: 12.2 Opis: Szafa ubraniowa o wymiarach szerokość:400mm/głębokość:600 mm/wysokość:1850 mm. Drzwi na zawiasach puszkowych, wewnątrz szafy półka oraz drążek ubraniowy Ø 25 mm chrom, uchwyt ze stali nierdzewnej oraz zamek do mebli drewnianych w systemie Master Key ( jeden klucz główny otwierający wszystkie szafki ubraniowe). Materiał: front i boki płyta laminowa grubości 18 mm w kolorze U 0125, tył HDF grubości 3 mm kolor biały, obrzeża PCV. 13. Dostawa i montaż 3 ławeczek na wyposażenie szatni. 9

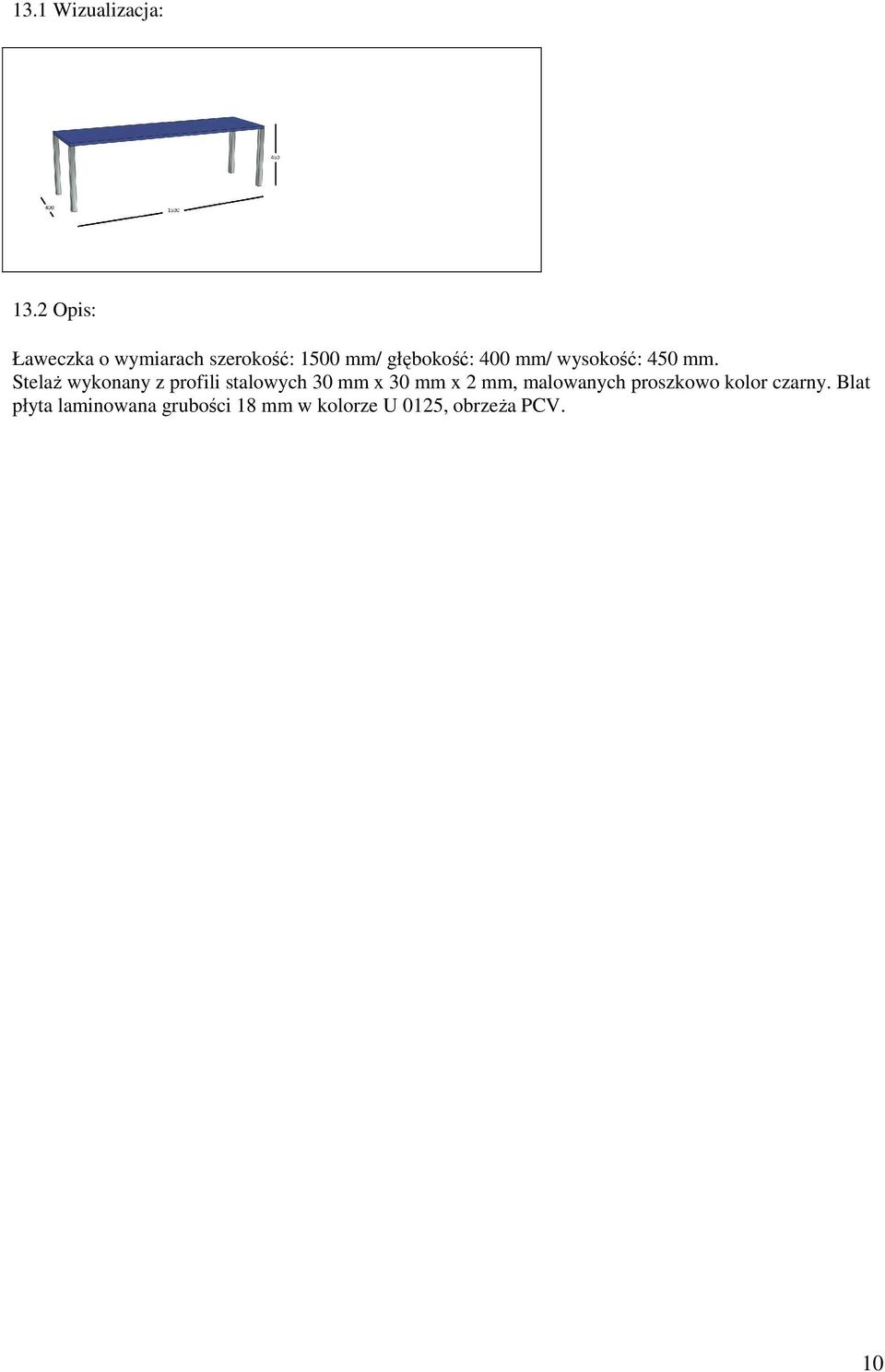

10 13.1 Wizualizacja: 13.2 Opis: Ławeczka o wymiarach szerokość: 1500 mm/ głębokość: 400 mm/ wysokość: 450 mm. Stelaż wykonany z profili stalowych 30 mm x 30 mm x 2 mm, malowanych proszkowo kolor czarny. Blat płyta laminowana grubości 18 mm w kolorze U 0125, obrzeża PCV. 10
