1 D a OGRODZENIE Z SIATKI METALOWEJ PRZY POSESJACH PRZYDROśNYCH CPV: Wznoszenie ogrodzeń.

2

3 D a 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem regulacji wysokościowej bram i furtek przy posesjach przydroŝnych w związku z budową nawierzchni ul. Leśnej w miejscowości Jerzykowo Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z: a) regulacją wysokościową istniejących furtek przy posesjach zlokalizowanych wzdłuŝ ul. Leśnej, b) regulacją wysokościową istniejących bram wjazdowych przy posesjach zlokalizowanych wzdłuŝ ul. Leśnej Określenia podstawowe Ogrodzenie posesji przydroŝnej - przegroda fizyczna, chroniąca przed przedostawaniem się niepoŝądanych intruzów (np. ludzi, zwierząt lub pojazdów) na posesję połoŝoną w pobliŝu drogi Siatka metalowa - siatka wykonana z drutu, pleciona, zgrzewana, skręcana oraz kombinowana, o róŝnych wielkościach oczek Siatka pleciona ślimakowa - siatka o oczkach kwadratowych, pleciona z płaskich spiral wykonanych z drutu okrągłego Stalowa linka usztywniająca - równomiernie skręcone splotki z drutu okrągłego, tworzące linę stalową Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D Wymagania ogólne Ogólne wymagania dotyczące robót ogólne. Ogólne wymagania dotyczące robót podano w ST D Wymagania 2. Materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D Wymagania ogólne. 183

4 D Materiały do wykonania robót Bramy i furtki Regulacji podlegają istniejące bramy oraz kurtki Materiały do malowania uszkodzonych elementów bram i furtek Do malowania moŝna stosować farby ogólnego stosowania przeznaczone do uŝytku zewnętrznego, dobrej jakości, zaakceptowane przez InŜyniera, z nie przekroczonym okresem gwarancji, jako: a) farby do gruntowania przeciwrdzewnego (farby i lakiery przeciwkorozyjne), b) farby nawierzchniowe (np. lakiery, emalie, wyroby ftalowe, ftalowostyrenowe, akrylowe itp.), c) rozcieńczalniki, zalecone przez producenta stosowanej farby. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu ogólne. Ogólne wymagania dotyczące sprzętu podano w ST D Wymagania 3.2. Sprzęt do wykonania regulacji bram i furtek Regulację bram i furtek wykonuje się w zasadzie ręcznie, przy uŝyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, wyciągarki do napinania linek i siatki, klucze, spawarki itp. 4. Transport 4.1. Ogólne wymagania dotyczące transportu ogólne. Ogólne wymagania dotyczące transportu podano w ST D Wymagania 4.2. Transport materiałów do wykonania regulacji bram i furtek Materiały do wykonania regulacji bram i furtek moŝna przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed uszkodzeniami mechanicznymi, zanieczyszczeniem, zmieszaniem z innymi materiałami i wpływami atmosferycznymi. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D Wymagania ogólne. 184

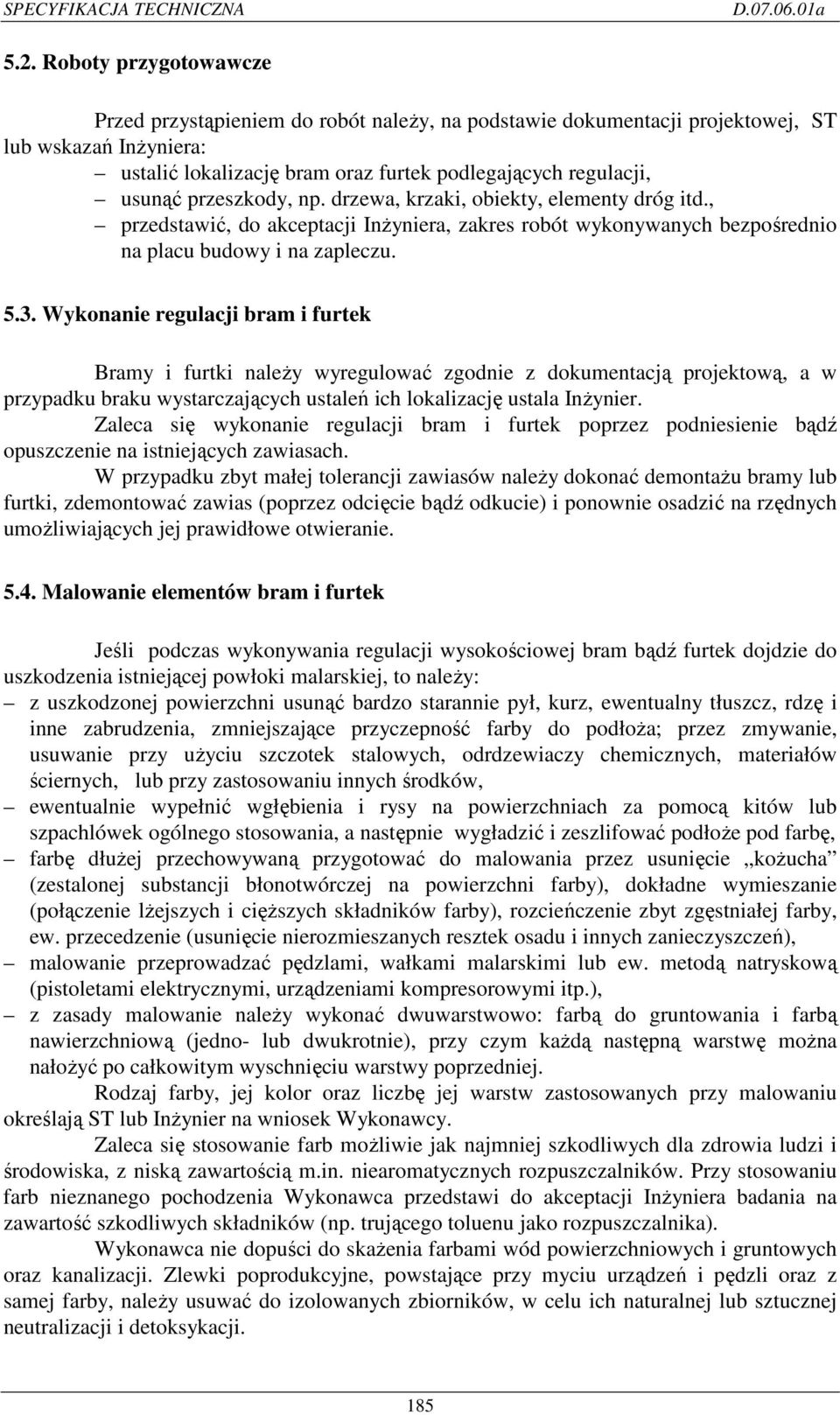

5 D a 5.2. Roboty przygotowawcze Przed przystąpieniem do robót naleŝy, na podstawie dokumentacji projektowej, ST lub wskazań InŜyniera: ustalić lokalizację bram oraz furtek podlegających regulacji, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg itd., przedstawić, do akceptacji InŜyniera, zakres robót wykonywanych bezpośrednio na placu budowy i na zapleczu Wykonanie regulacji bram i furtek Bramy i furtki naleŝy wyregulować zgodnie z dokumentacją projektową, a w przypadku braku wystarczających ustaleń ich lokalizację ustala InŜynier. Zaleca się wykonanie regulacji bram i furtek poprzez podniesienie bądź opuszczenie na istniejących zawiasach. W przypadku zbyt małej tolerancji zawiasów naleŝy dokonać demontaŝu bramy lub furtki, zdemontować zawias (poprzez odcięcie bądź odkucie) i ponownie osadzić na rzędnych umoŝliwiających jej prawidłowe otwieranie Malowanie elementów bram i furtek Jeśli podczas wykonywania regulacji wysokościowej bram bądź furtek dojdzie do uszkodzenia istniejącej powłoki malarskiej, to naleŝy: z uszkodzonej powierzchni usunąć bardzo starannie pył, kurz, ewentualny tłuszcz, rdzę i inne zabrudzenia, zmniejszające przyczepność farby do podłoŝa; przez zmywanie, usuwanie przy uŝyciu szczotek stalowych, odrdzewiaczy chemicznych, materiałów ściernych, lub przy zastosowaniu innych środków, ewentualnie wypełnić wgłębienia i rysy na powierzchniach za pomocą kitów lub szpachlówek ogólnego stosowania, a następnie wygładzić i zeszlifować podłoŝe pod farbę, farbę dłuŝej przechowywaną przygotować do malowania przez usunięcie koŝucha (zestalonej substancji błonotwórczej na powierzchni farby), dokładne wymieszanie (połączenie lŝejszych i cięŝszych składników farby), rozcieńczenie zbyt zgęstniałej farby, ew. przecedzenie (usunięcie nierozmieszanych resztek osadu i innych zanieczyszczeń), malowanie przeprowadzać pędzlami, wałkami malarskimi lub ew. metodą natryskową (pistoletami elektrycznymi, urządzeniami kompresorowymi itp.), z zasady malowanie naleŝy wykonać dwuwarstwowo: farbą do gruntowania i farbą nawierzchniową (jedno- lub dwukrotnie), przy czym kaŝdą następną warstwę moŝna nałoŝyć po całkowitym wyschnięciu warstwy poprzedniej. Rodzaj farby, jej kolor oraz liczbę jej warstw zastosowanych przy malowaniu określają ST lub InŜynier na wniosek Wykonawcy. Zaleca się stosowanie farb moŝliwie jak najmniej szkodliwych dla zdrowia ludzi i środowiska, z niską zawartością m.in. niearomatycznych rozpuszczalników. Przy stosowaniu farb nieznanego pochodzenia Wykonawca przedstawi do akceptacji InŜyniera badania na zawartość szkodliwych składników (np. trującego toluenu jako rozpuszczalnika). Wykonawca nie dopuści do skaŝenia farbami wód powierzchniowych i gruntowych oraz kanalizacji. Zlewki poprodukcyjne, powstające przy myciu urządzeń i pędzli oraz z samej farby, naleŝy usuwać do izolowanych zbiorników, w celu ich naturalnej lub sztucznej neutralizacji i detoksykacji. 185

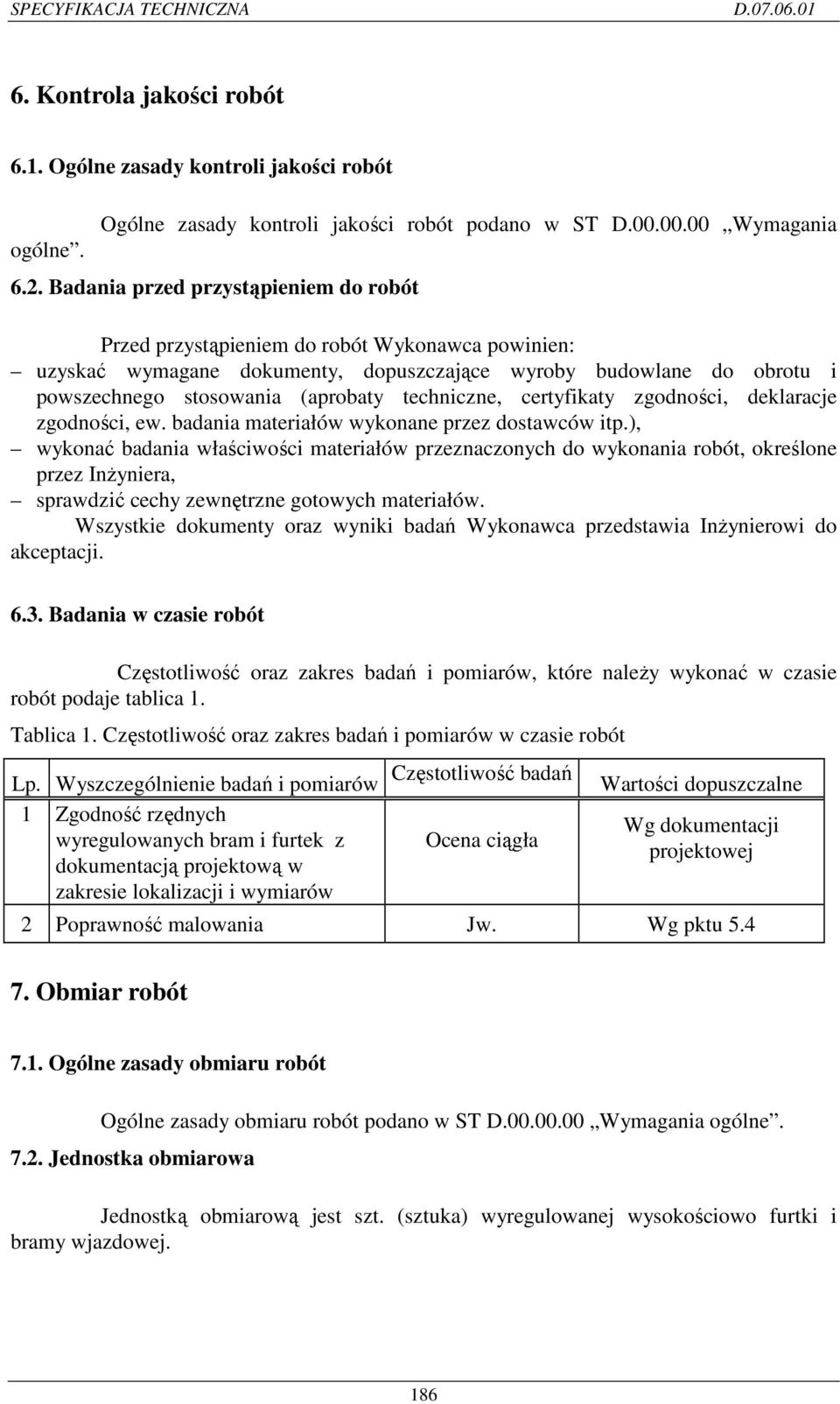

6 D Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót ogólne. Ogólne zasady kontroli jakości robót podano w ST D Wymagania 6.2. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone przez InŜyniera, sprawdzić cechy zewnętrzne gotowych materiałów. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia InŜynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które naleŝy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów 1 Zgodność rzędnych wyregulowanych bram i furtek z dokumentacją projektową w zakresie lokalizacji i wymiarów Częstotliwość badań Wartości Ocena ciągła dopuszczalne Wg dokumentacji projektowej 2 Poprawność malowania Jw. Wg pktu Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D Wymagania ogólne Jednostka obmiarowa Jednostką obmiarową jest szt. (sztuka) wyregulowanej wysokościowo furtki i bramy wjazdowej. 186

7 D a 8. Odbiór robót Ogólne zasady odbioru robót podano w ST D Wymagania ogólne. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji według punktu 6 dały wyniki pozytywne. 9. Podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D Wymagania ogólne Cena jednostki obmiarowej Cena wykonania 1szt. regulacji wysokościowej furtki i bramy obejmuje: prace pomiarowe i roboty przygotowawcze, zakup oraz dostarczenie materiałów i sprzętu, wykonanie regulacji wysokościowej bram wjazdowych i furtek w sposób zapewniający stabilność, zgodnie z wymaganiami dokumentacji projektowej i specyfikacji technicznej, uporządkowanie terenu robót, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej. 10. Przepisy związane Normy 1. PN-B Konstrukcje betonowe Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie 2. PN-B Beton zwykły 3. PN-B Roboty betonowe i Ŝelbetowe. Wymagania techniczne 4. PN-EN Kruszywa do betonu 5. PN-B Domieszki do betonu. Klasyfikacja i określenia 6. PN-B Cement. Cement powszechnego uŝytku. Skład, wymagania i ocena zgodności 7. PN-B Materiały budowlane. Woda do betonów i zapraw 8. PN-H Ochrona przed korozją. Pomiar grubości powłok metalowych metodami nieniszczącymi 9. PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk 10. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania 11. PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia 12. PN-H Cynk 13. PN-H Stal niskostopowa o podwyŝszonej wytrzymałości. 187

8 D Gatunki 14. PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. Gatunki 15. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki 16. PN-H Stal określonego zastosowania. Stal na rury. Gatunki 17. PN-H Stal stopowa konstrukcyjna. Stal do nawęglania. Gatunki 18. PN-H Stal. Kształtowniki walcowane na gorąco 19. PN-H Stal walcowana. Kątowniki równoramienne 20. PN-H Kątowniki nierównoramienne stalowe walcowane na gorąco 21. PN-H Stal. Ceowniki walcowane. Wymiary 22. PN-H Stal. Teowniki walcowane na gorąco 23. PN-H Stal. Dwuteowniki walcowane na gorąco 24. PN-H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i Ŝeliwa do malowania. Ogólne wytyczne 25. PN-H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne 26. PN-M Dźwignice. Ogólne zasady projektowania stalowych ustrojów nośnych 27. PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia. Ogólne wymagania i badania 28. PN-M Śruby, wkręty i nakrętki. Własności mechaniczne śrub i wkrętów 29. PN-ISO Przygotowanie podłoŝy stalowych przed nakładaniem farb i podobnych produktów. Stopnie skorodowania i stopnie przygotowania nie zabezpieczonych podłoŝy stalowych oraz podłoŝy stalowych po całkowitym usunięciu wcześniej nałoŝonych powłok 30. BN-73/ Rury stalowe profilowe ciągnione na zimno. Wymiary 31. BN-89/ Ochrona przez korozją. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych, staliwnych i Ŝeliwnych. Wymagania i badania 32. BN-83/ Siatki metalowe. Siatki plecione ślimakowe 33. BN-88/ Cement. Transport i przechowywanie Inne dokumenty 34.Katalog powtarzalnych elementów drogowych, CBPBDiM Transprojekt Warszawa Wytyczne stosowania ogrodzeń drogowych (projekt). CBPBDiM Transprojekt Warszawa
