TR-THERAPY TERAPIA RADIOFALOWA UKIERUNKOWANA

Transkrypt

1 TR-THERAPY TERAPIA RADIOFALOWA UKIERUNKOWANA

2 BTL Polska Sp. z o.o. ul. Leonidasa Warszawa tel fax btlnet@btlnet.pl Wszystkie prawa zastrzeżone. Pomimo tego, że dołożyliśmy wszelkich starań, aby informacje o produktach były jak najbardziej dokładne i aktualne, nie ponosimy odpowiedzialności za błędy, które mogą pojawić się w tym katalogu. Produkty i ich parametry mogą ulec zmianie. KAPITOLA

3 TR-THERAPY TERAPIA RADIOFALOWA UKIERUNKOWANA BTL-6000 TR-Therapy (Targeted Radiofrequency Therapy Terapia Radiofalowa Ukierunkowana) przenosi fale o częstotliwości radiowej przez tkanki, tworząc ich selektywne przegrzanie. Terapia ta przynosi natychmiastową ulgę w bólu, rozluźnienie mięśniowe, zmniejszenie obrzęków oraz przyspieszenie regeneracji tkanek. Najczęstszymi wskazaniami do Terapii Radiofalowej Ukierunkowanej są: miejscowe przykurcze mięśniowe, punkty spustowe, schorzenia mięśni oraz ścięgien, dolegliwości ze strony kręgosłupa zarówno szyjnego, jak i piersiowego oraz lędźwiowo-krzyżowego. Ponadto terapia ta doskonale sprawdza się w przypadku urazów i związanych z nimi obrzęków. Efekty terapeutyczne zauważalne są natychmiast i utrzymują się długo po zakończeniu zabiegu. Połączenie umiejętności manualnych terapeuty z BTL-6000 TR-Therapy czyni taką formę terapii nowoczesną i kompleksową, zapewniając jednocześnie natychmiastowe rezultaty. W 2014 roku seria BTL-6000, dzięki swojej wyjątkowej funkcjonalności, innowacyjności, parametrom technicznym oraz jakości konstrukcji, otrzymała nagrodę Red Dot Design Award, jedną z najbardziej prestiżowych nagród na świecie w zakresie projektowania produktów. Aparat BTL-6000 TR-Therapy również spełnia najwyższe standardy designu oraz jakości Red Dot Design Award. SPIS TREŚCI Wprowadzenie 1 Mechanizm działania 4 Efekty terapeutyczne 5 Podstawowe właściwości 6 Najczęstsze wskazania 7 BTL 6000 TR-Therapy 10 BTL 6000 TR-Therapy Elite 10 BTL 6000 TR-Therapy Pro 11 Zaawansowana technologia aplikatora 12 Terapia krok po kroku 16 Przykłady zastosowań 17 Koncepcje TR-Therapy 18 Parametry techniczne 20 WPROWADZENIE 1

4 KAPITOLA

5 NOWA ERA W HIPERTERMII TKANKOWEJ KAPITOLA

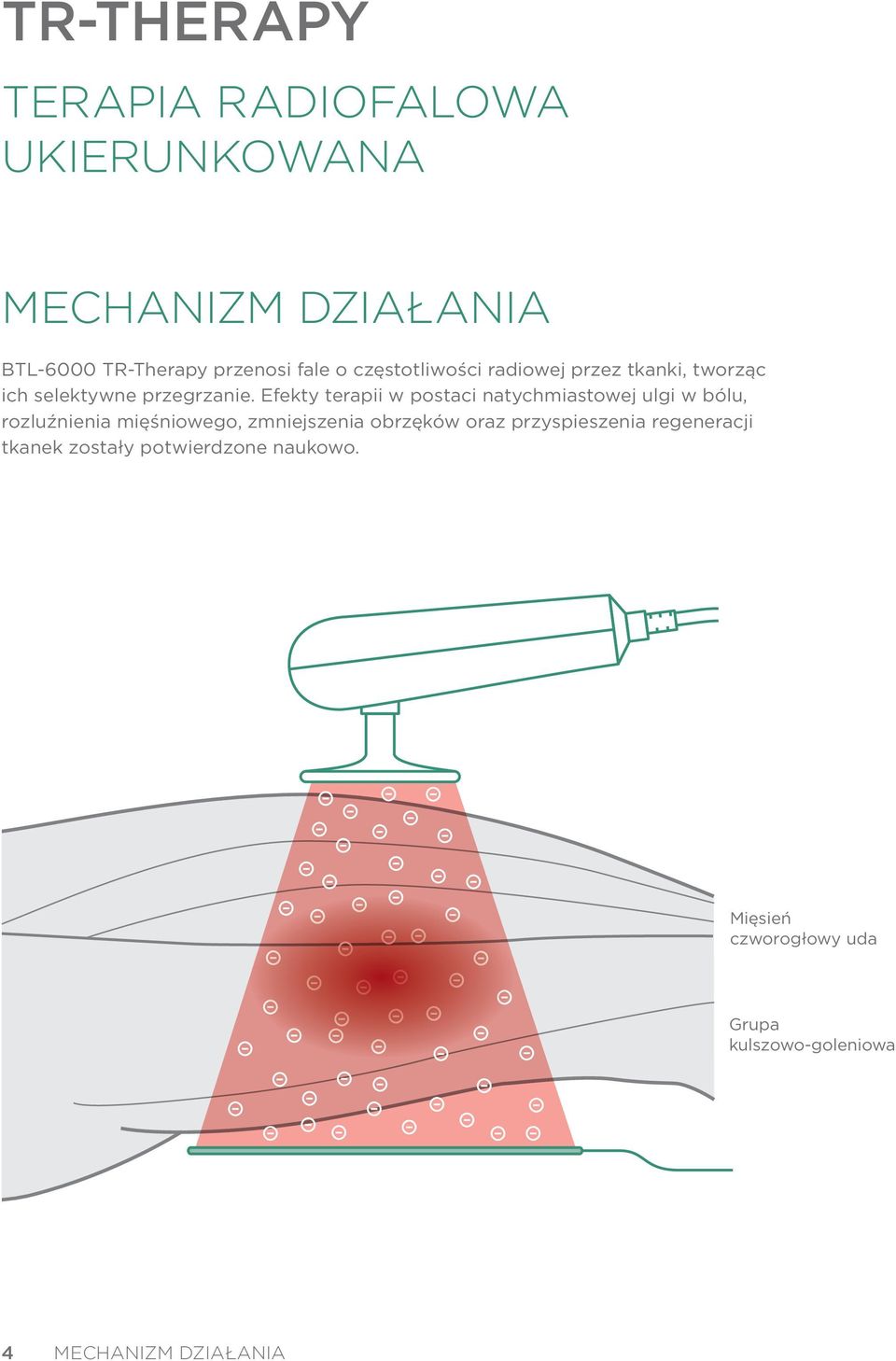

6 TR-THERAPY TERAPIA RADIOFALOWA UKIERUNKOWANA MECHANIZM DZIAŁANIA BTL-6000 TR-Therapy przenosi fale o częstotliwości radiowej przez tkanki, tworząc ich selektywne przegrzanie. Efekty terapii w postaci natychmiastowej ulgi w bólu, rozluźnienia mięśniowego, zmniejszenia obrzęków oraz przyspieszenia regeneracji tkanek zostały potwierdzone naukowo. m. Quadriceps Mięsień femoris czworogłowy uda m. Biceps femoris Grupa kulszowo-goleniowa 4 MECHANIZM DZIAŁANIA

7 EFEKTY TERAPEUTYCZNE ROZLUŹNIENIE MIĘŚNI Precyzyjne działanie Terapii Radiofalowej Ukierunkowanej na hipertoniczne włókna mięśniowe wywołuje ich natychmiastowe rozluźnienie. Efekt miorelaksacji opiera się przede wszystkim na rozszerzeniu naczyń krwionośnych, które następuje już w trakcie zabiegu i jest odpowiedzialne za większe zaopatrzenie tkanek w substancje odżywcze. REGENERACJA TKANEK Poprawa miejscowego metabolizmu tkankowego jest naturalnym i istotnym rezultatem Terapii Radiofalowej Ukierunkowanej. Prowadzi ona do przyspieszonej regeneracji tkanek miękkich i szybszego usuwania produktów przemiany materii. REDUKCJA OBRZĘKÓW Ściany tętniczek są powiększone, a prekapilary rozluźnione, dzięki czemu miejscowe ukrwienie jest zwiększone. Prowadzi to do poprawy krążenia limfy, a następnie redukcji obrzęku. ULGA W BÓLU Głównym efektem Terapii Radiofalowej Ukierunkowanej jest działanie przeciwbólowe wynikające z rozluźnienia mięśniowego, redukcji obrzęku oraz regeneracji tkanek. DZIAŁANIE TERMICZNE Lokalna hipertermia obszaru zabiegowego jest widoczna na obrazach termograficznych wykonanych bezpośrednio po terapii. Jest ona spowodowana rozszerzeniem naczyń krwionośnych, które jest jednym z efektów terapeutycznych. BÓL ODCINKA SZYJNEGO I PIERSIOWEGO KRĘGOSŁUPA ŁOKIEĆ TENISISTY EFEKTY TERAPEUTYCZNE 5

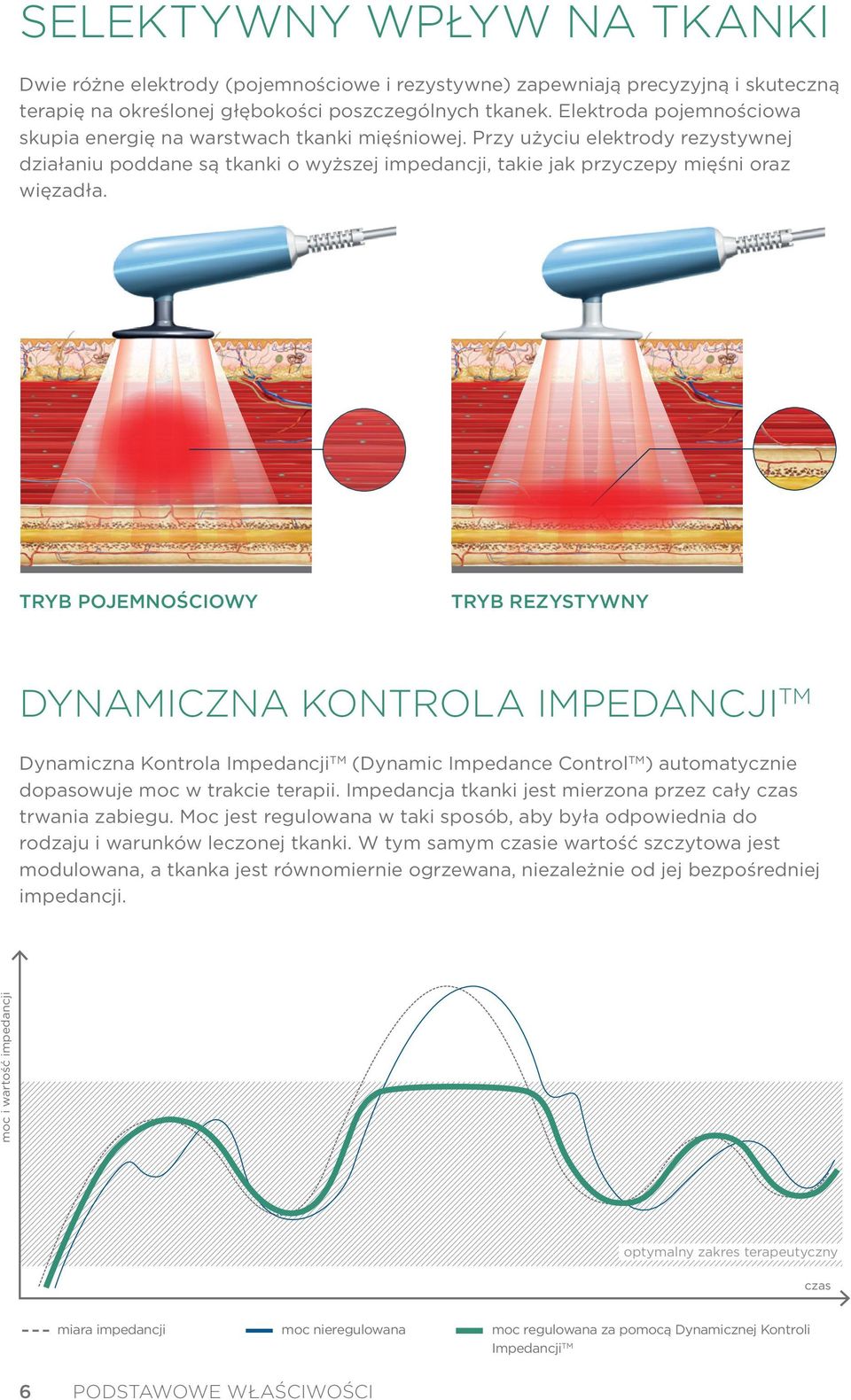

8 SELEKTYWNY WPŁYW NA TKANKI Dwie różne elektrody (pojemnościowe i rezystywne) zapewniają precyzyjną i skuteczną terapię na określonej głębokości poszczególnych tkanek. Elektroda pojemnościowa skupia energię na warstwach tkanki mięśniowej. Przy użyciu elektrody rezystywnej działaniu poddane są tkanki o wyższej impedancji, takie jak przyczepy mięśni oraz więzadła. TRYB POJEMNOŚCIOWY TRYB REZYSTYWNY DYNAMICZNA KONTROLA IMPEDANCJI TM Dynamiczna Kontrola Impedancji TM (Dynamic Impedance Control TM ) automatycznie dopasowuje moc w trakcie terapii. Impedancja tkanki jest mierzona przez cały czas trwania zabiegu. Moc jest regulowana w taki sposób, aby była odpowiednia do rodzaju i warunków leczonej tkanki. W tym samym czasie wartość szczytowa jest modulowana, a tkanka jest równomiernie ogrzewana, niezależnie od jej bezpośredniej impedancji. moc i wartość impedancji optymalny zakres terapeutyczny czas miara impedancji moc nieregulowana moc regulowana za pomocą Dynamicznej Kontroli Impedancji TM 6 PODSTAWOWE WŁAŚCIWOŚCI

9 NAJCZĘSTSZE WSKAZANIA Naciągnięcie/przykurcz mięśnia Ból odcinka lędźwiowo-krzyżowego kręgosłupa Ból odcinka szyjnego kręgosłupa Rozluźnienie mięśni Ból mięśni Regeneracja mięśni Zapalenie ścięgna Kanał cieśni nadgarstka Obrzęk pourazowy Choroba zwyrodnieniowa stawu kolanowego NAJCZĘSTSZE WSKAZANIA 7

10 KAPITOLA

11 MAKSYMALNE BEZPIECZEŃSTWO DOSKONAŁA ERGONOMIA KAPITOLA

12 BTL 6000 TR-THERAPY ELITE BTL 6000 TR-THERAPY ELITE Moc do 320 W Kolorowy ekran dotykowy 8,4" WŁAŚCIWOŚCI Protokoły "ULUBIONE" Nawigacyjny atlas anatomiczny Baza danych pacjentów Gotowe programy i encyklopedia terapeutyczna Ergonomiczne aplikatory z wbudowaną audiowizualną kontrolą kontaktu Selektywny wpływ na tkanki dzięki zastosowaniu 2 trybów pracy: pojemnościowego i rezystywnego Terapia ciągła i impulsowa Dynamiczna Kontrola Impedancji TM (Dynamic Impedance Control TM ) Stolik (opcja) Aplikator pojemnościowy Ergonomiczny aplikator z audiowizualną kontrolą kontaktu Aplikator rezystywny Ergonomiczny aplikator z audiowizualną kontrolą kontaktu Prosta obsługa Kolorowy ekran dotykowy (8,4") 10 BTL 6000 TR-THERAPY ELITE

13 BTL 6000 TR-THERAPY PRO BTL 6000 TR-THERAPY PRO Moc do 150 W Kolorowy ekran dotykowy 5,7" WŁAŚCIWOŚCI Gotowe programy i encyklopedia terapeutyczna Selektywny wpływ na tkanki dzięki zastosowaniu 2 trybów pracy: pojemnościowego i rezystywnego Terapia ciągła i impulsowa Dynamiczna Kontrola Impedancji TM (Dynamic Impedance Control TM ) Stolik (opcja) Kabel pacjenta Do elektrody pojemnościowej Kabel pacjenta Do elektrody rezystywnej Prosta obsługa Kolorowy ekran dotykowy (5,7") BTL 6000 TR-THERAPY PRO 11

14 ZAAWANSOWANA TECHNOLOGIA APLIKATORA Podstawą Terapii Radiofalowej Ukierunkowanej jest ergonomiczny aplikator, który zapewnia funkcjonalne właściwości terapeutyczne. Aplikator umożliwia różne możliwości chwytu dla odmiennych technik aplikacji, a powierzchnia wykonana z miękkiego i odpornego na zabrudzenia materiału czyni terapię komfortową i wygodną. Inne funkcje, takie jak audiowizualna kontrola kontaktu oraz izolacja elektrod sprawiają, że obsługa jest bardziej efektywna i bezpieczna. MAKSYMALNE BEZPIECZEŃSTWO AUDIOWIZUALNA KONTROLA KONTAKTU SELEKTYWNY WPŁYW NA TKANKI 12 ZAAWANSOWANA TECHNOLOGIA APLIKATORA

15 RÓŻNE MOŻLIWOŚCI CHWYTU APLIKATORA 13

16

17 NOWOCZESNA I KOMPLEKSOWA KONCEPCJA TERAPEUTYCZNA

18 TERAPIA KROK PO KROKU ZLOKALIZUJ OBSZAR ZABIEGOWY Wykorzystaj odpowiednie metody diagnostyczne, aby zlokalizować obszar poddany terapii. UMIEŚĆ ELEKTRODĘ NEUTRALNĄ Umieść elektrodę w bliskiej odległości od obszaru zabiegowego. ZAAPLIKUJ KREM SPRZĘGAJĄCY Użyj odpowiedniej ilości kremu na obszar zabiegowy. WYKONAJ APLIKACJĘ W TRYBIE POJEMNOŚCIOWYM W pierwszym etapie terapii wykorzystaj elektrodę pojemnościową, by skupić się na tkance mięśniowej. WYKONAJ APLIKACJĘ W TRYBIE REZYSTYWNYM W drugim etapie terapii wykorzystaj elektrodę rezystywną, opracowując przyczepy mięśni oraz więzadła. 16 TERAPIA KROK PO KROKU

19 PRZYKŁADY ZASTOSOWAŃ Ból odcinka szyjnego kręgosłupa Zespół bolesnego barku Zespół ciasnoty podbarkowej Ból odcinka lędźwiowo-krzyżowego kręgosłupa Regeneracja mięśnia trójgłowego łydki Rozluźnienie mięśnia czworogłowego uda Ból kości stępu (metatarsalgia) Ból mięśni PRZYKŁADY ZASTOSOWAŃ 17

20 KONCEPCJE TR-THERAPY Terapia Radiofalowa Ukierunkowana dostarcza nowe możliwości terapeutyczne, które można połączyć z umiejętnościami terapeuty. Dzięki takiej kombinacji efekty terapeutyczne są natychmiastowe i długotrwałe. 1 TECHNIKA MASAŻU TR-THERAPY Terapia Radiofalowa Ukierunkowana w połączeniu z technikami terapii tkanek miękkich, zwiększa efekty terapeutyczne poprzez poprawę przepływu krwi oraz składników odżywczych w leczonych tkankach. Połączenie to, wykorzystane do rozluźnienia napięcia mięśniowego, zapewnia szybsze i skuteczniejsze rezultaty. 2 TECHNIKA RUCHU BIERNEGO TR-THERAPY Terapia Radiofalowa Ukierunkowana pomaga złagodzić punkty spustowe oraz przykurcze mięśni, umożliwiając odzyskanie pełnego zakresu ruchu w stawie. Przykładowo, wykorzystanie terapii w połączeniu z biernym rozciąganiem skróconych struktur prowadzi do poprawy ich jakości i elastyczności, czego efektem jest zwiększenie zakresu ruchomości danego segmentu. 3 TECHNIKA AKTYWACJI MIĘŚNIOWEJ TR-THERAPY Połączenie Terapii Radiofalowej Ukierunkowanej z izotonicznym lub izometrycznym skurczem mięśnia skupia efekt hipertermii w obszarze pracujących mięśni. Dostarczana energia fal radiowych ułatwia ich pracę, jednocześnie redukując dysfunkcyjną kompensację poszczególnych włókien mięśniowych. 18 KONCEPCJE TR-THERAPY

21

22 PARAMETRY TECHNICZNE PARAMETRY TECHNICZNE BTL-6000 TR-THERAPY MODEL BTL 6000 TR-THERAPY ELITE BTL 6000 TR-THERAPY PRO Ekran kolorowy ekran dotykowy 8,4" kolorowy ekran dotykowy 5,7" Protokoły ULUBIONE Nawigacyjny atlas anatomiczny Gotowe programy terapeutyczne Programy użytkownika Baza danych pacjentów Moc maksymalna 320 W 150 W Częstotliwość pracy 500 khz 500 khz Tryb pracy ciągły/impulsowy ciągły/impulsowy Wyjścia elektrod dla elektrod: pojemnościowej / rezystywnej / neutralnej dla elektrod: pojemnościowej / rezystywnej / neutralnej Elektrody pojemnościowe 4 rozmiary (20, 30, 50, 70 mm) 4 rozmiary (20, 30, 50, 70 mm) Elektrody rezystywne 4 rozmiary (20, 30, 50, 70 mm) 4 rozmiary (20, 30, 50, 70 mm) Elektroda neutralna metalowa ( mm) metalowa ( mm) Wymiary mm mm Waga 5 kg 5 kg Zasilanie V, Hz V, Hz Akcesoria standardowe aplikator pojemnościowy, aplikator rezystywny, 4 elektrody pojemnościowe, 4 elektrody rezystywne, elektroda neutralna, krem sprzęgający 1000 ml kabel pacjenta do elektrody pojemnościowej, kabel pacjenta do elektrody rezystywnej, 4 elektrody pojemnościowe, 4 elektrody rezystywne, elektroda neutralna, krem sprzęgający 1000 ml Akcesoria opcjonalne Numer katalogowy P Numer katalogowy P Stolik Samoprzylepna elektroda neutralna Numer katalogowy P Numer katalogowy P Walizka transportowa Krem sprzęgający BTL 6000 TR-Therapy Elite 20 KAPITOLA PARAMETRY TECHNICZNE

23 KAPITOLA 19

24 KAPITOLA TRTHERAPYEN200
