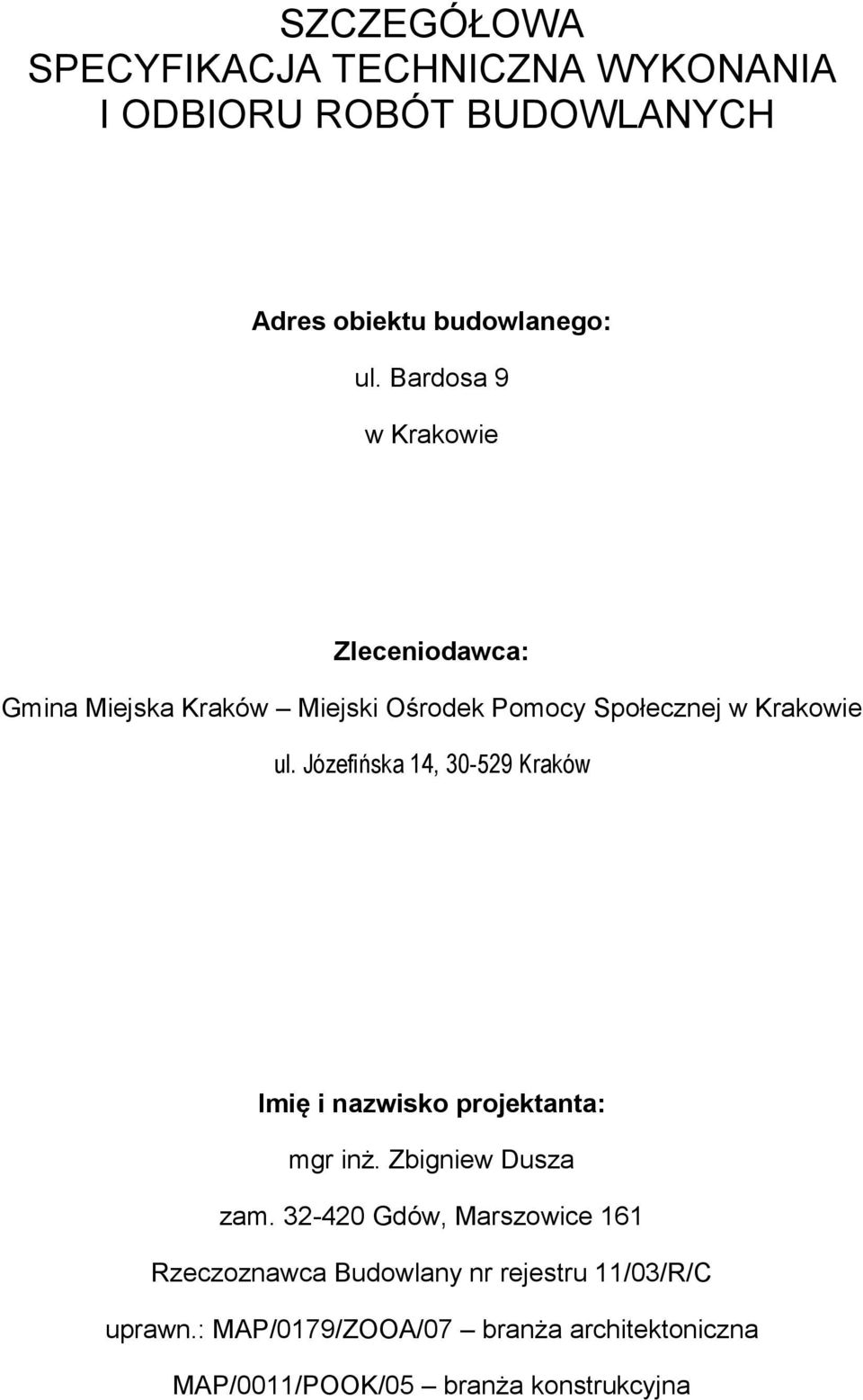

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Adres obiektu budowlanego: ul. Bardosa 9 w Krakowie Zleceniodawca: Gmina Miejska Kraków Miejski Ośrodek Pomocy Społecznej w Krakowie ul. Józefińska 14, Kraków Imię i nazwisko projektanta: mgr inż. Zbigniew Dusza zam Gdów, Marszowice 161 Rzeczoznawca Budowlany nr rejestru 11/03/R/C uprawn.: MAP/0179/ZOOA/07 branża architektoniczna MAP/0011/POOK/05 branża konstrukcyjna

2 CZĘŚC OPISOWA 1. Przedmiot opracowania Materiały SPRZĘT Transport Wykonanie robót Kontrola jakości robót Obmiar robót Odbiory robót i podstawy płatności Przepisy i dokumenty związane

3 1. Przedmiot opracowania Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji robót budowlanych przewidzianych przy przebudowie istniejącej klatki schodowej 1.1. Zakres specyfikacji Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót stolarskich przewidzianych w projekcie budowlanym. Obejmują one prace związane z dostawą materiałów, wykonawstwem i wykończeniem robót wykonywanych na obiekcie Zakres robót objętych specyfikacją W ramach prac budowlanych przewiduje się wykonanie następujących robót: przygotowanie i montaż drewnianych schodów wewnętrznych, roboty pomocnicze wszystkie inne nie wymienione wyżej roboty stolarskie jakie występują przy realizacji umowy. Rozwiązania techniczne stanowiące podstawę do wykonania tych robót są przedstawione w części opisowej i graficznej projektu wykonawczego Określenia podstawowe Określenia podstawowe użyte w niniejszej SST są zgodne z obowiązującymi Normami Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące zasad prowadzenia robót podano w Projekcie Wykonawczym. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz ich zgodność z umową, projektem wykonawczym i poleceniami inspektora nadzoru inwestorskiego. Wprowadzanie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji inspektora nadzoru inwestorskiego. 3

4 1.5. Dokumentacja, którą należy przedstawić w trakcie budowy. Wykonawca zobowiązany jest dostarczyć następujące informacje: 1. Rysunki robocze wymagane przez inspektora nadzoru inwestorskiego. 2. Świadectwa jakości materiałów wyszczególnionych w dalszej części opracowania. 3. Zalecenia i instrukcje dostarczane przez producentów, wyszczególnione w dalszej części opracowania. 2. Materiały 2.1. Drewno Materiałem zastosowanym do wykonania elementów balustrad i schodów oraz opasek i listew maskujących będą deski sosnowe. Nie wolno stosować innego asortymentu drewna. Deski wymienione wyżej stosowane wewnątrz budynku mogą mieć wilgotność maksymalnie 15%. Niedopuszczalne jest aby drewno na w/w elementy budynku miało widoczne zepsute i smołowe sęki, siniznę, rdzenie podwójne, czerwień, zgniliznę miękką, rakowatość, zagrzybienie oraz pęknięcia mrozowe i piorunowe. Drewno musi być zabezpieczone środkami grzybo-, ognio-, i owadobójczymi Łączniki Do łączenia elementów konstrukcji drewnianych należy zastosować łączniki metalowe takie jak gwoździe, sworznie, wkręty i śruby stalowe. Do warstwowego klejenia drewna w stopniach oraz do łączenia elementów, należy stosować kleje typu II, spełniające wymagania norm PN-EN 301:2008 lub PN-EN 14080: SPRZĘT Rodzaje sprzętu używanego do robót stolarskich pozostawia się do uznania wykonawcy, po uzgodnieniu z inspektorem nadzoru budowlanego. Jakikolwiek sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót i przepisów BIOZ zostaną przez inspektora nadzoru inwestorskiego zdyskwalifikowane i niedopuszczone do robót. 4. Transport Wszystkie materiały niezbędne do wykonania elementów wchodzących w skład robót stolarskich można przewozić dowolnymi środkami transportu zaakceptowanymi przez inspektora nadzoru inwestorskiego. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami BIOZ i przepisami o ruchu drogowym. 4

5 5. Wykonanie robót 5.1. Montaż schodów Na plac budowy powinny być dostarczone schody drewniane w elementach, w stanie niezłożonym. Do czasu ich montażu powinny być składowane w miejscach suchych, nie narażonych na działanie czynników atmosferycznych. Maksymalna wilgotność drewna wykorzystanego do wykonania poszczególnych elementów nie powinna przekraczać 15 %. Wszystkie elementy schodów powinny mieć wymiary i kształty zgodne z dokumentacją projektową. Przed montażem wszystkie elementy powinny być przynajmniej 1 raz pomalowane lakierem podkładowym w celu zapobieżenia przed ewentualnymi zabrudzeniami podczas ich wmontowywania. Schody należy zacząć montować od zamontowania słupów. W kolejnym etapie zamontowanie do ścian i podłoża policzków, następnie do nich należy mocować stopnie. W etapie końcowym należy wykonać balustrady. Wszystkie elementy łączyć na gwoździe, sworznie, wkręty i śruby stalowe. Po całkowitym zakończeniu montażu schody należy oczyścić usuwając z nich wszelkie zabrudzenia i pył, a następnie je zabezpieczyć malując minimum 2- krotnie lakierem chemoutwardzalnym. Po każdym malowaniu należy wszystkie elementy dokładnie przeszlifować drobnoziarnistym papierem ściernym Dopuszczalne odchyłki w dokładności wykonania robót stolarskich. Roboty stolarskie muszą być wykonane zgodnie z określonymi powyżej wymaganiami dla prac stolarskich. Niedotrzymanie powyższych wymagań będzie podstawą do odmowy przyjęcia prac stolarskich. Odrzucone elementy zostaną naprawione lub wymienione na koszt własny wykonawcy. Wszelkie naprawy lub wymiana elementów podlegają powyższym warunkom i muszą być zaakceptowane przez inspektora nadzoru inwestorskiego Drobne naprawy Wszystkie uszkodzenia wykonanych elementów niezależnie od tego czy są eksponowane, czy nie, powinny być naprawiane zgodnie z zaleceniami niniejszego działu. Przed przystąpieniem do napraw wykonawca jest zobowiązany uzyskać (poza określonymi wyjątkami) zgodę inspektora nadzoru inwestorskiego co do sposobu wykonywania naprawy. Powierzchnia uszkodzeń lub cały wadliwy element musi być usunięty. Przed rozpoczęciem napraw i zamówieniem materiałów należy określić technikę naprawy. Wykonawca powinien ją przedstawić i przekonsultować z inspektorem nadzoru inwestorskiego. 5

6 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Kontrola jakości robót polega na sprawdzeniu: - jakości zastosowanego drewna, - jakości stopnia impregnacji drewna, - jakości połączeń drewnianych elementów konstrukcji, - wymiarów zastosowanych asortymentów drewna, - dokładności montażu poszczególnych elementów konstrukcji, 7. Obmiar robót Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji, jest załączony do dokumentacji przedmiar robót. 8. Odbiory robót i podstawy płatności Podstawą płatności są ceny jednostkowe poszczególnych pozycji zawartych w wycenionym przez wykonawcę przedmiarze robót, a zakres czynności objętych ceną określony jest w ich opisie. Ceny jednostkowe obejmują: roboty rozbiórkowe, dostarczenie niezbędnych materiałów i innych czynników produkcji. przygotowanie i montaż drewnianych schodów wewnętrznych, wykonanie konstrukcji wsporczych pod schody, prace wykończeniowe oraz oczyszczenie stanowiska pracy i usunięcie będących własnością wykonawcy materiałów rozbiórkowych z placu budowy. 6

7 9. Przepisy i dokumenty związane 9.1. Mają zastosowanie wszystkie związane z tym tematem normy PN-EN 844-3:2002 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy. PN-EN 844-1:2001 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne wspólne dla drewna okrągłego i tarcicy. PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. PN-EN 312-6:2000 Płyty wiórowe - Wymagania techniczne - Wymagania dla płyt o podwyższonej zdolności do przenoszenia obciążeń użytkowych w warunkach wilgotnych. PN-EN 338:1999 Drewno konstrukcyjne - Klasy wytrzymałości. PN-EN 912:2000 Łączniki do drewna - dane techniczne łączników stosowanych w konstrukcjach drewnianych. PN-EN 13271:2002 Łącznik do drewna - Nośność charakterystyczna i moduł podatności złączy. PN-EN 26891:2002 Konstrukcje drewniane - Złącza na łączniki mechaniczne Ogólna zasada określenia nośności i odkształcalności. Specyfikacje Techniczną Wykonania i Odbioru Robót Budowlanych opracował: 7
