1 Solingen / Chemnitz / Monachium Hamburg / Katowice, Polska Nagrzewnice i dmuchawy PLASTIC WELDING

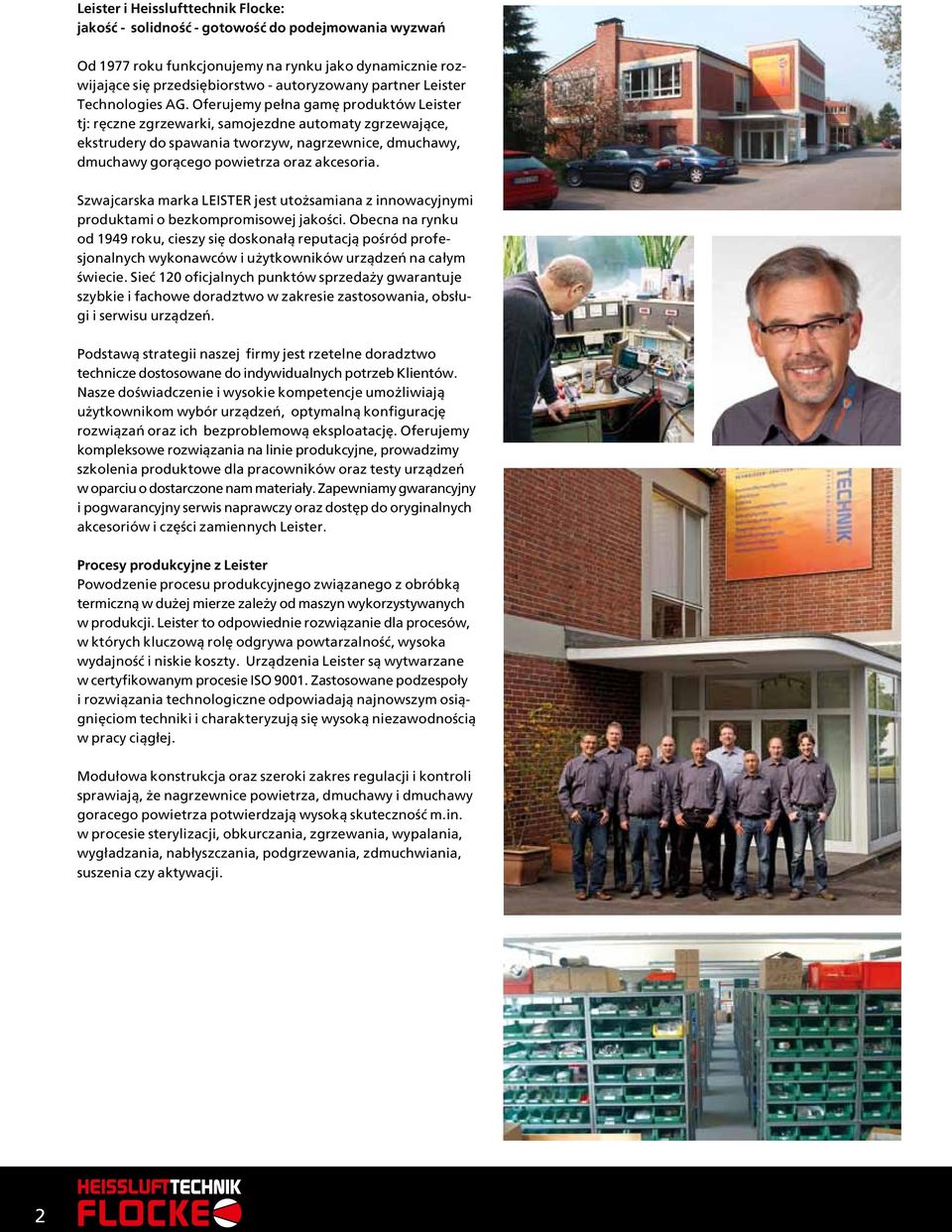

2 Leister i Heisslufttechnik Flocke: jakość - solidność - gotowość do podejmowania wyzwań Od 1977 roku funkcjonujemy na rynku jako dynamicznie rozwijające się przedsiębiorstwo - autoryzowany partner Leister Technologies AG. Oferujemy pełna gamę produktów Leister tj: ręczne zgrzewarki, samojezdne automaty zgrzewające, ekstrudery do spawania tworzyw, nagrzewnice, dmuchawy, dmuchawy gorącego powietrza oraz akcesoria. Szwajcarska marka LEISTER jest utożsamiana z innowacyjnymi produktami o bezkompromisowej jakości. Obecna na rynku od 1949 roku, cieszy się doskonałą reputacją pośród profesjonalnych wykonawców i użytkowników urządzeń na całym świecie. Sieć 120 oficjalnych punktów sprzedaży gwarantuje szybkie i fachowe doradztwo w zakresie zastosowania, obsługi i serwisu urządzeń. Podstawą strategii naszej firmy jest rzetelne doradztwo technicze dostosowane do indywidualnych potrzeb Klientów. Nasze doświadczenie i wysokie kompetencje umożliwiają użytkownikom wybór urządzeń, optymalną konfigurację rozwiązań oraz ich bezproblemową eksploatację. Oferujemy kompleksowe rozwiązania na linie produkcyjne, prowadzimy szkolenia produktowe dla pracowników oraz testy urządzeń w oparciu o dostarczone nam materiały. Zapewniamy gwarancyjny i pogwarancyjny serwis naprawczy oraz dostęp do oryginalnych akcesoriów i części zamiennych Leister. Procesy produkcyjne z Leister Powodzenie procesu produkcyjnego związanego z obróbką termiczną w dużej mierze zależy od maszyn wykorzystywanych w produkcji. Leister to odpowiednie rozwiązanie dla procesów, w których kluczową rolę odgrywa powtarzalność, wysoka wydajność i niskie koszty. Urządzenia Leister są wytwarzane w certyfikowanym procesie ISO Zastosowane podzespoły i rozwiązania technologiczne odpowiadają najnowszym osiągnięciom techniki i charakteryzują się wysoką niezawodnością w pracy ciągłej. Modułowa konstrukcja oraz szeroki zakres regulacji i kontroli sprawiają, że nagrzewnice powietrza, dmuchawy i dmuchawy goracego powietrza potwierdzają wysoką skuteczność m.in. w procesie sterylizacji, obkurczania, zgrzewania, wypalania, wygładzania, nabłyszczania, podgrzewania, zdmuchwiania, suszenia czy aktywacji. 2

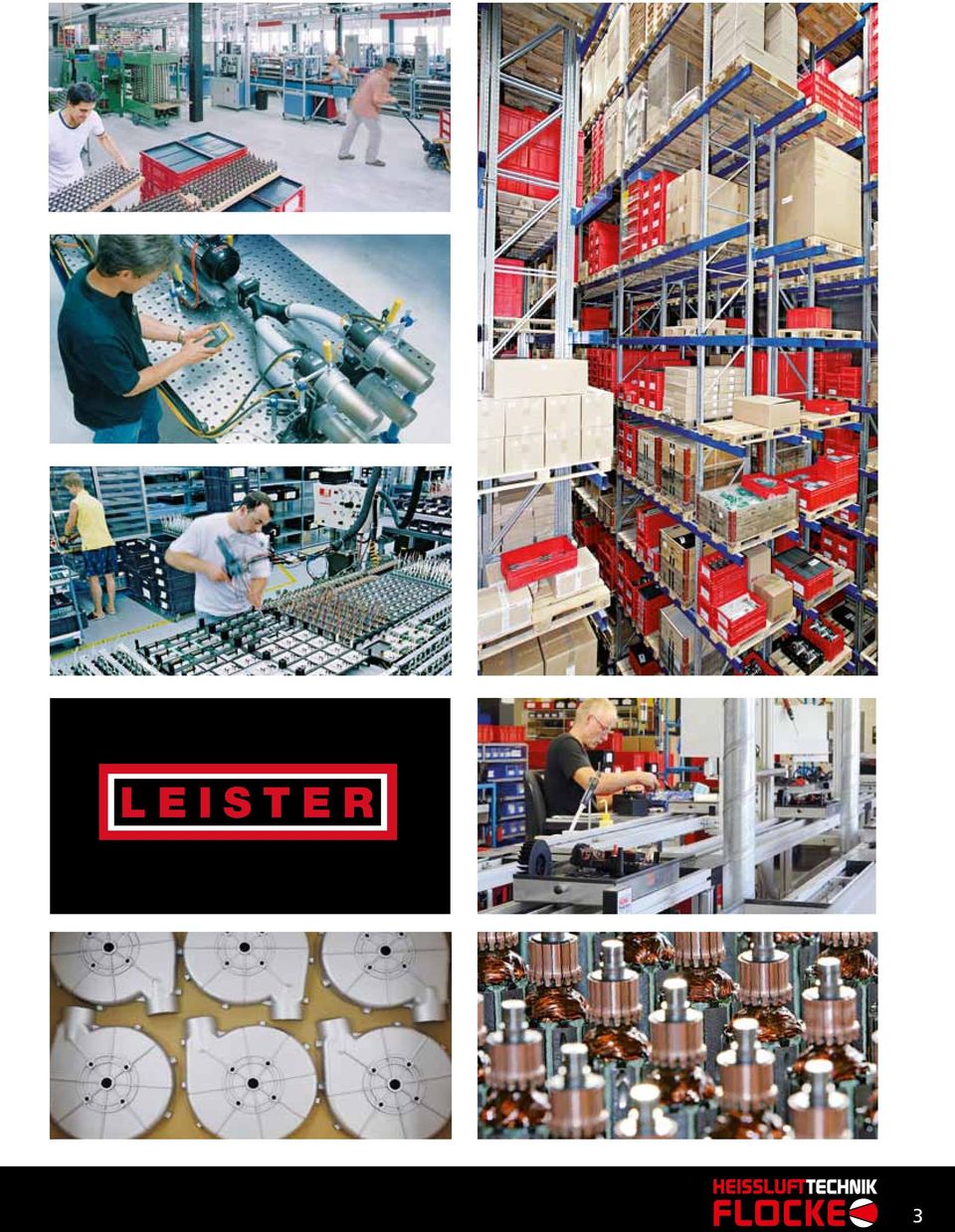

3 3

4 4

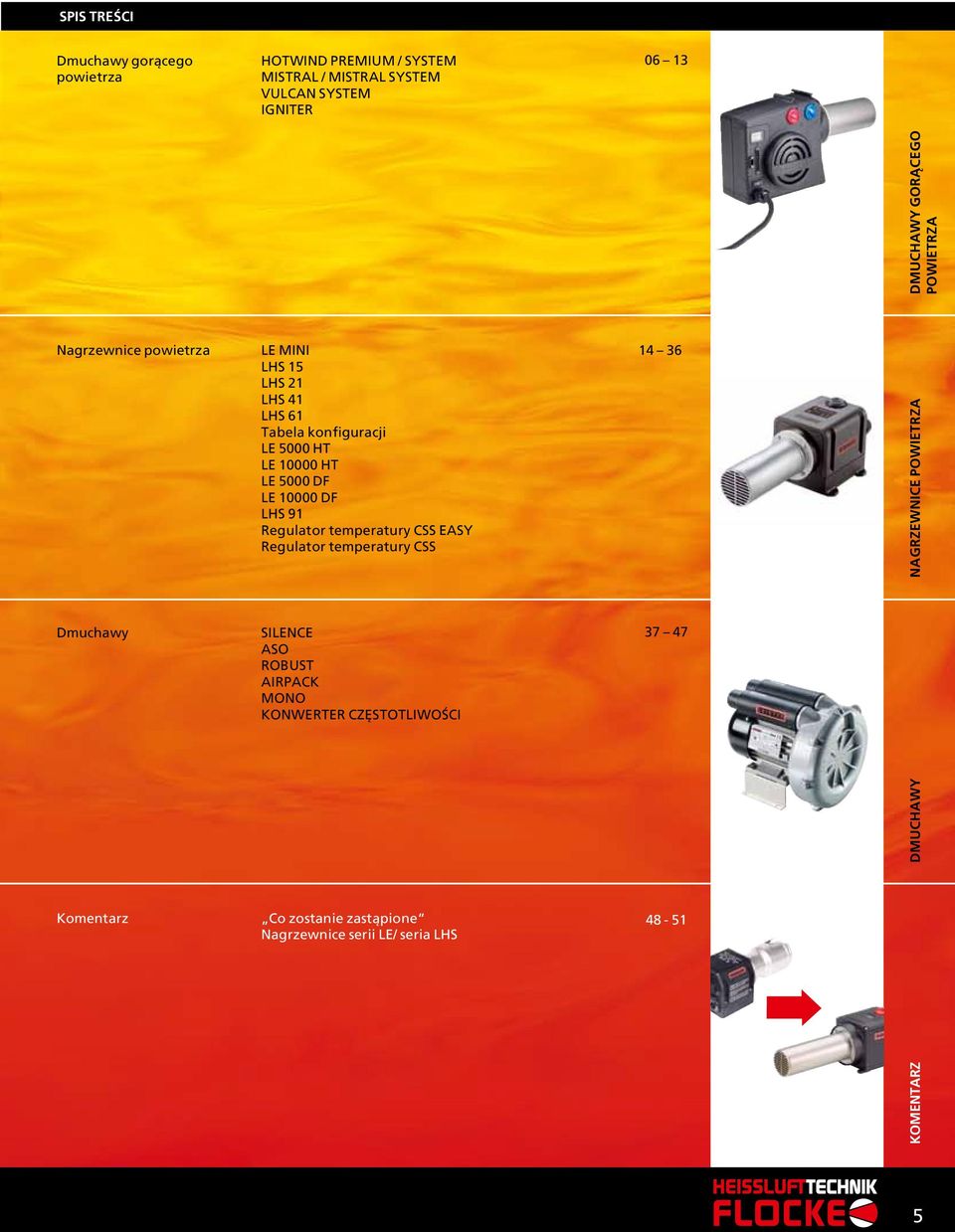

5 SPIS TREŚCI Dmuchawy gorącego powietrza HOTWIND PREMIUM / SYSTEM MISTRAL / MISTRAL SYSTEM VULCAN SYSTEM IGNITER Nagrzewnice powietrza Dmuchawy Komentarz LE MINI LHS 15 LHS 21 LHS 41 LHS 61 Tabela konfiguracji LE 5000 HT LE HT LE 5000 DF LE DF LHS 91 Regulator temperatury CSS EASY Regulator temperatury CSS SILENCE ASO ROBUST AIRPACK MONO KONWERTER CZĘSTOTLIWOŚCI Co zostanie zastąpione Nagrzewnice serii LE/ seria LHS KOMENTARZ DMUCHAWY NAGRZEWNICE POWIETRZA DMUCHAWY GORĄCEGO POWIETRZA 5

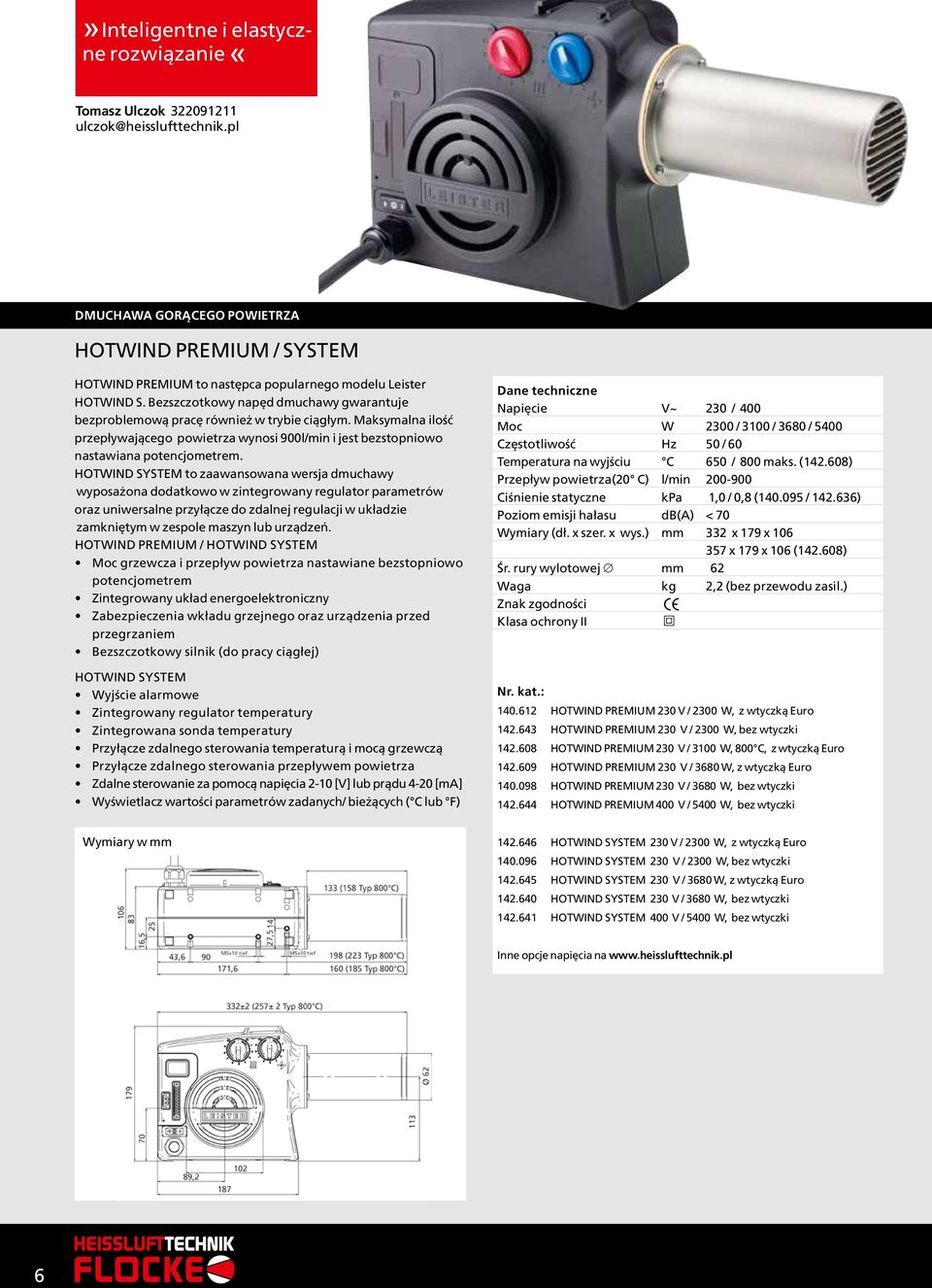

6 »Inteligentne i elastyczne rozwiązanie «Tomasz Ulczok ulczok@heisslufttechnik.pl DMUCHAWA GORĄCEGO POWIETRZA HOTWIND PREMIUM / SYSTEM HOTWIND PREMIUM to następca popularnego modelu Leister HOTWIND S. Bezszczotkowy napęd dmuchawy gwarantuje bezproblemową pracę również w trybie ciągłym. Maksymalna ilość przepływającego powietrza wynosi 900l/min i jest bezstopniowo nastawiana potencjometrem. HOTWIND SYSTEM to zaawansowana wersja dmuchawy wyposażona dodatkowo w zintegrowany regulator parametrów oraz uniwersalne przyłącze do zdalnej regulacji w układzie zamkniętym w zespole maszyn lub urządzeń. HOTWIND PREMIUM / HOTWIND SYSTEM Moc grzewcza i przepływ powietrza nastawiane bezstopniowo potencjometrem Zintegrowany układ energoelektroniczny Zabezpieczenia wkładu grzejnego oraz urządzenia przed przegrzaniem Bezszczotkowy silnik (do pracy ciągłej) HOTWIND SYSTEM Wyjście alarmowe Zintegrowany regulator temperatury Zintegrowana sonda temperatury Przyłącze zdalnego sterowania temperaturą i mocą grzewczą Przyłącze zdalnego sterowania przepływem powietrza Zdalne sterowanie za pomocą napięcia 2-10 [V] lub prądu 4-20 [ma] Wyświetlacz wartości parametrów zadanych/ bieżących ( C lub F) Dane techniczne Napięcie V~ 230 / 400 Moc W 2300 / 3100 / 3680 / 5400 Częstotliwość Hz 50 / 60 Temperatura na wyjściu C 650 / 800 maks. ( ) Przepływ powietrza(20 C) l/min Ciśnienie statyczne kpa 1,0 / 0,8 ( / ) Poziom emisji hałasu db(a) < 70 Wymiary (dł. x szer. x wys.) mm 332 x 179 x x 179 x 106 ( ) Śr. rury wylotowej mm 62 Waga kg 2,2 (bez przewodu zasil.) Znak zgodności 2 Klasa ochrony II 4 Nr. kat.: HOTWIND PREMIUM 230 V / 2300 W, z wtyczką Euro HOTWIND PREMIUM 230 V / 2300 W, bez wtyczki HOTWIND PREMIUM 230 V / 3100 W, 800 C, z wtyczką Euro HOTWIND PREMIUM 230 V / 3680 W, z wtyczką Euro HOTWIND PREMIUM 230 V / 3680 W, bez wtyczki HOTWIND PREMIUM 400 V / 5400 W, bez wtyczki Wymiary w mm Wymiary w mm HOTWIND SYSTEM 230 V / 2300 W, z wtyczką Euro HOTWIND SYSTEM 230 V / 2300 W, bez wtyczki HOTWIND SYSTEM 230 V / 3680 W, z wtyczką Euro HOTWIND SYSTEM 230 V / 3680 W, bez wtyczki HOTWIND SYSTEM 400 V / 5400 W, bez wtyczki Inne opcje napięcia na 6

7 Dmuchawy gorącego powietrza HOTWIND S w procesie obkurczania folii. DMUCHAWY GORĄCEGO POWIETRZA 5 Akcesoria HOTWIND PREMIUM / SYSTEM (Ø 62 mm) Flansza, nasuwana a = 90 mm Sonda temperatury z wtyczką i przewodem 1m Rura przedłużająca, nasuwana (a b) 200 x 45 mm Dysza rurowa, nasuwana (a x b x c) 354 x 204 x 4,5 mm 456 x 306 x 3 mm 700 x 550 x 1,7 mm 795 x 655 x 1,5 mm 1100 x 1000 x 4 mm Dysza kątowa, nasuwana (a x b) 62 mm Długość 120 x 112 mm Bezstopniowe nastawianie: Potencjometry bezstopniowego sterowania mocą grzewczą i przepływem powietrza (PREMIUM i SYSTEM). Zdalne sterowanie: Przyłącze z wyjściem alarmowym w HOTWIND SYSTEM do sterowania przepływem powietrza i mocą grzewczą sygnałami 4-20 [ma] lub 0-10 [V]. Precyzja: HOTWIND SYSTEM zapewnia wysoką precyzję dzięki zintegrowanej sondzie temperatury Dysza okrągła, nasuwana d = 40 mm Dysza refleksyjna, nasuwana (a x b) 400 x 50 mm 400 x 65 mm 400 x 80 mm Dysza szczelinowa, nasuwana (a x b) 85 x 15 mm 150 x 12 mm 200 x 9 mm 250 x 12 mm 300 x 4 mm 400 x 4 mm 500 x 4 mm Prosta obsługa: Wyświetlcz w HOTWIND SYSTEM informuje użytkownika o stanie urządzenia. Przemyślane rozwiązanie: Włącznik główny z zintegrowaną opcją programowania urządzenia (HOTWIND SYSTEM). Wychładzanie: Urządzenie wychładza się automatycznie przed całkowitym wyłączeniem (po ok. 2 min.) Reflektor korytkowy, nasuwany, (a x b) 45 x 75 mm 76 x 75 mm 110 x 152 mm Dysza sitkowa, nasuwana 150 mm Filtr ze stali szlachetnej, nasuwany na wlot powietrza Temperatura C W 3100 W 3700 W 5400 W Osprzęt do użytku ręcznego (uchwyt i rura ochronna) przy 0 C / 101,3 kpa Przepływ powietrza [l/min] 7

8 » Wszechstronne zastosowanie«tomasz Ulczok DMUCHAWA GORĄCEGO POWIETRZA MISTRAL / MISTRAL SYSTEM W przypadku braku miejsca montażowego na oddzielną dmuchawę, Leister MISTRAL przychodzi z pomocą. Możliwość montażu w dowolnej pozycji oraz wysokoobrotowy, bezsczotkowy silnik napędowy sprawiają, że Leister MISTRAL idealnie nadaje się do montażu na linii produkcyjnej. MISTRAL SYSTEM to wersja przystosowana dla warunków wymagających zdalnego sterowania/ regulacji parametrami urządzenia standardowym sygnałem. Bezobsługowy, bezszczotkowy napęd dmuchawy przystosowany do pracy ciągłej Wyłącznik sieciowy Kabel sygnałowy w zestawie (MISTRAL SYSTEM) Filtr powietrza Mechaniczna przysłona wlotu powietrza Zintegrowana ochrona wkładu grzejnego i urządzenia przed przegrzaniem Zdalne sterowanie za pomocą napięcia 2-10 [V] lub prądu 4-20 [ma] Wymiary w mm Dane techniczne Napięcie V~ 230 Moc W 2300 / 3400 Częstotliwość Hz 50 / 60 Temperatura na wyjściu C 650 maks. Przepływ powietrza (20 C) l/min 350 maks. Ciśnienie statyczne kpa 2,48 Poziom emisji hałasu db(a) 65 Wymiary (dł. x ) mm 320 x 95 Śr. rury wylotowej mm 50 Waga kg 1,5 (z 3m przewodem zasil.) Znak zgodności 2 Znak bezpieczeństwa 3 Certyfikacja CCA Klasa ochrony II 4 Nr. kat.: MISTRAL 230 V / 2300 W z wtyczką Euro, maks. 450 C MISTRAL 230 V / 3400 W z wtyczką Euro, maks. 650 C MISTRAL SYSTEM 230 V / 2300 W z wtyczką Euro, maks. 450 C MISTRAL SYSTEM 230 V / 3400 W z wtyczką Euro, maks. 650 C Inne opcje napięcia na Regulacja w obwodzie zamkniętym CSS 4-20 [ma] 0-10 [V] MISTRAL SYSTEM Termosonda Sterowanie parametrami MISTRAL SYSTEM CSS 4-20 [ma] 0-10 [V] 0-100% MISTRAL SYSTEM Zewnętrzny potencjometr 4-20 [ma] 0-10 [V] 0-100% MISTRAL SYSTEM 8

9 Standardowe przyłącze 4-pinowe (MISTRAL SYSTEM) DMUCHAWY GORĄCEGO POWIETRZA Akcesoria MISTRAL / MISTRAL SYSTEM (Ø 50 mm) Flansza, nasuwana a = 70 mm Reflektor składany, nasuwany, (d x b) 125 x 22 mm Adapter do dysz, nasuwany a 50 mm do b 62 mm a 50 mm do b 37 mm Dysza sitkowa, nasuwana 65 mm Rura przedłużająca, nasuwana (a b) 160 x 36,5 mm Mocowanie sondy pomiarowej Dysza rurowa, nasuwana (a x b x c) 460 x 300 x 2 mm 590 x 420 x 1, x 660 x 1 mm 900 x 800 x 0,9 mm Uchwyt montażowy Dysza kątowa, nasuwana (a x b) 50 mm Długość 160 x 100 mm Adapter do węża a = 64 mm, b = 38 mm Dysza szczelinowa, nasuwana (a x b) 42 x 12 mm, długość 350 mm 70 x 10 mm Sonda temperatury z wtyczką i przewodem 1m Dysza szczelinowa, nasuwana (a x b) 100 x 4 mm 150 x 6 mm 150 x 12 mm, z siatką 300 x 6 mm Reflektor składany, nasuwany (d x b) 70 x 70 mm Przedłużacz przewodu sondy temperatury, z wtyczką 2 m 4 m 10 m Reflektor korytkowy, nasuwany (a x b) 45 x 250 mm Regulator temperatury CSS (MISTRAL SYSTEM) Reflektor sitkowy, nasuwany (a x b) 85 x 85 mm 130 x 150 mm Przewód sygnałowy ICI 01A 3 m (MISTRAL SYSTEM) 9

10 » Moc pod kontrolą«grzegorz Szczepanik DMUCHAWA GORĄCEGO POWIETRZA VULCAN SYSTEM Kompaktowa, wydajna dmuchawa gorącego powietrza do zastosowań w procesie produkcyjnym. VULCAN SYSTEM dysponuje przyłączem zdalnego sterowania parametrami pracy. Moc grzewcza nastawiana bezstopniowo potencjometrem Zdalne sterowanie za pomocą napięcia 2-10 [V] lub prądu 4-20 [ma] Zintegrowany układ energoelektroniczny Zabezpieczenia wkładu grzejnego oraz urządzenia przed przegrzaniem Bezszczotkowy silnik dmuchawy Wyjście alarmowe Zintegrowany regulator temperatury Zintegrowana sonda pomiarowa Wyświetlacz wartości parametrów bieżących i zadanych Wymiary w mm Dane techniczne Napięcie V~ 3 x 400 Moc W 6000 / Temperatura na wyjściu C 650 maks. Częstotliwość Hz Przepływ powietrza (20 C) l/min 850 / / 1700 maks. Ciśnienie statyczne kpa 3,1 4,0 Poziom emisji hałasu db(a) 65 Wymiary (dł. x szer. x wys.) mm 410 x 276 x 231 Śr. rury wylotowej mm 62 / 92 Waga kg 9,3 Znak zgodności 2 Klasa ochrony I 1 Nr. kat.: VULCAN SYSTEM 3 x 400 V / 6000 W VULCAN SYSTEM 3 x 400 V / W Inne opcje napięcia na 10

11 DMUCHAWY GORĄCEGO POWIETRZA Akcesoria VULCAN SYSTEM (Ø 92 mm) Akcesoria VULCAN SYSTEM (Ø 62 mm) Flansza, nasuwana Flansza, nasuwana a = 120 mm a = 90 mm Rura przedłużająca, nasuwana (a b) 500 x 60 mm Rura przedłużająca, nasuwana (a b) 200 x 45 mm Dysza rurowa, nasuwana (a x b x c) 1000 x 800 x 2 mm 1185 x 900 x 1,6 mm 1288 x 1000 x 1,5 mm 1535 x 1250 x 1,2 mm 1550 x 1350 x 1,1 mm 2225 x 2000 x 0,8 mm Dysza kątowa, nasuwana (a x b) Długość 175 x 175 mm Dysza rurowa, nasuwana (a x b x c) 354 x 204 x 4,5 mm 456 x 306 x 3 mm 700 x 550 x 1,7 mm 795 x 655 x 1,5 mm 1100 x 1000 x 4 mm Dysza kątowa, nasuwana (a x b) Długość 120 x 112 mm Dysza okrągła, nasuwana d = 50 mm Dysza refleksyjna, nasuwana (a x b) 370 x 160 mm Dysza szczelinowa, nasuwana (a x b) 130 x 17 mm 220 x 12 mm 300 x 12 mm 400 x 10 mm 500 x 7 mm 500 x 15 mm 600 x 4 mm 600 x 9 mm Dysza sitkowa, nasuwana 260 mm Dysza okrągła, nasuwana d = 40 mm Dysza refleksyjna, nasuwana (a x b) 400 x 50 mm 400 x 65 mm 400 x 80 mm Dysza szczelinowa, nasuwana (a x b) 85 x 15 mm 150 x 12 mm 200 x 9 mm 250 x 12 mm 300 x 4 mm 400 x 4 mm 500 x 4 mm Reflektor sitkowy, nasuwany (a x b) 45 x 75 mm 70 x 75 mm 110 x 152 mm Mocowanie sondy pomiarowej Filtr ze stali szlachetnej, nasuwany na wlot powietrza Mocowanie sondy pomiarowej Adapter do dysz 62 mm, 60 mm, długość 110 mm, jako przyłacze do dyszy zdmuchującej Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m 11

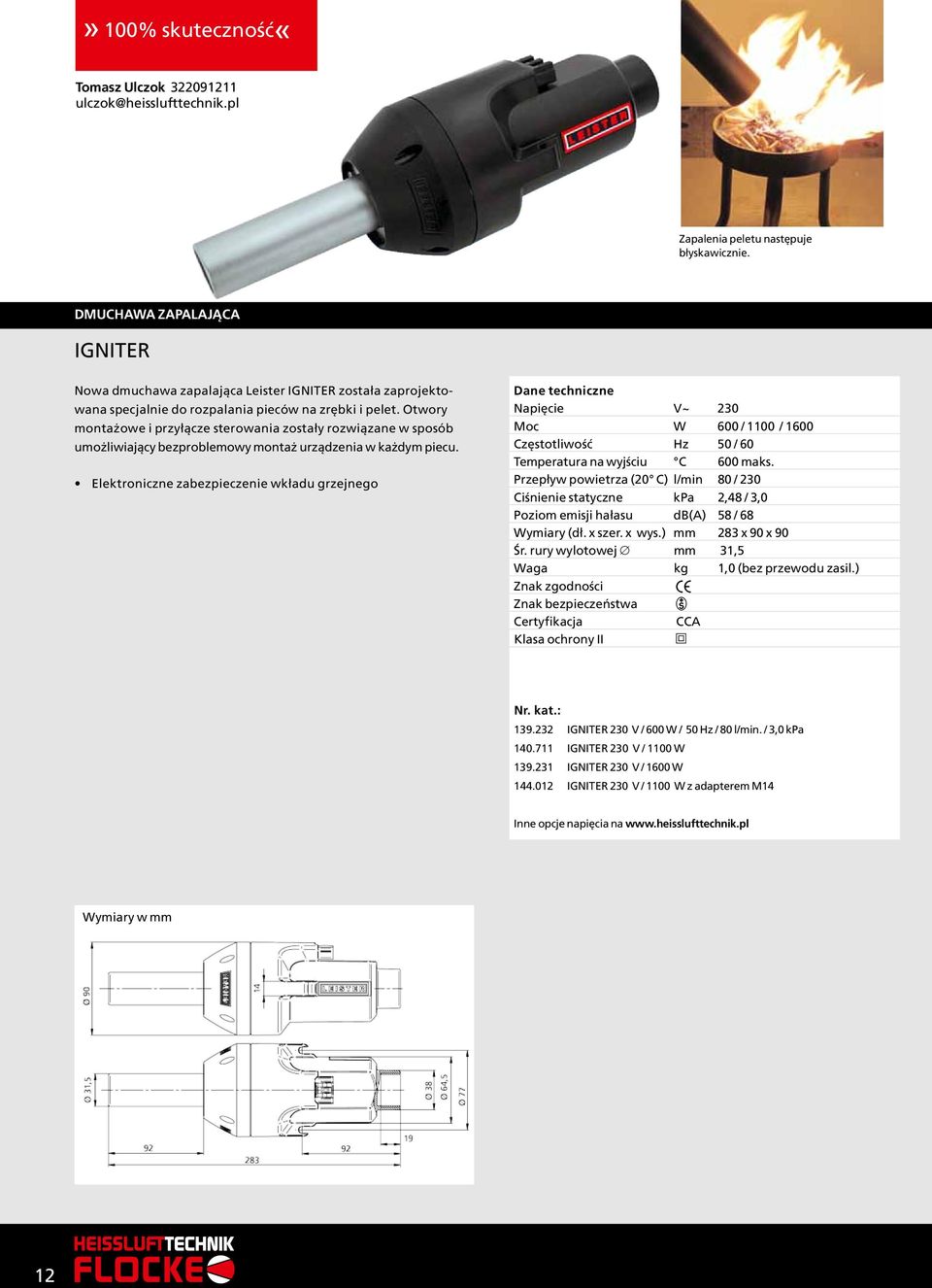

12 » 100% skuteczność«tomasz Ulczok Zapalenia peletu następuje błyskawicznie. DMUCHAWA ZAPALAJĄCA IGNITER Nowa dmuchawa zapalająca Leister IGNITER została zaprojektowana specjalnie do rozpalania pieców na zrębki i pelet. Otwory montażowe i przyłącze sterowania zostały rozwiązane w sposób umożliwiający bezproblemowy montaż urządzenia w każdym piecu. Elektroniczne zabezpieczenie wkładu grzejnego Dane techniczne Napięcie V~ 230 Moc W 600 / 1100 / 1600 Częstotliwość Hz 50 / 60 Temperatura na wyjściu C 600 maks. Przepływ powietrza (20 C) l/min 80 / 230 Ciśnienie statyczne kpa 2,48 / 3,0 Poziom emisji hałasu db(a) 58 / 68 Wymiary (dł. x szer. x wys.) mm 283 x 90 x 90 Śr. rury wylotowej mm 31,5 Waga kg 1,0 (bez przewodu zasil.) Znak zgodności 2 Znak bezpieczeństwa 3 Certyfikacja CCA Klasa ochrony II 4 Nr. kat.: IGNITER 230 V / 600 W / 50 Hz / 80 l/min. / 3,0 kpa IGNITER 230 V / 1100 W IGNITER 230 V / 1600 W IGNITER 230 V / 1100 W z adapterem M14 Inne opcje napięcia na Wymiary w mm 12

13 Przykład montażu DMUCHAWY GORĄCEGO POWIETRZA Akcesoria IGNITER Zestaw akcesoryjny do zastąpienia modelutriac S ECONOMY Akcesoryjna rura przedłużająca na M Wąż powietrza 38 mm Zacisk do węża Wkład grzejny 230 V ~ 1550 W Wkład grzejny 230 V ~ 1050 W Wkład grzejny 230 V ~ 550 W Przewód (gumowy) z wtyczką WAGO, 3 x 1 mm² x 3 m Przewód (silikonowy) z wtyczką WAGO, 3 x 1 mm² x 3 m 1 Zintegrowane przyłącze: Standardowe, zunifikowane przyłącze ułatwia proces montażu i podłączania urządzenia Przewód z wtyczką WAGO "Winsta 770" i uchwytem 2 Pewne podłączenie: Adapter przyłączeniowy węża powietrznego z wewnętrznym gwintem gwarantuje bezproblemowy montaż i eksploatację. 3 Przemyślane wzornictwo: Uchwyty montażowe i przyłącze zostały zaprojektowane w taki sposób, aby montaż urządzenia nie stanowił problemu w różnych systemach. 4 Rura przedłużająca: Akcesoryjna rura przedłużająca z gwintem M14 umożliwia integrację urządzenia w piecach o odmiennej konstrukcji. 5 Skuteczne zabezpieczenie: Ceramiczny wkład grzejny i urządzenie są skutecznie zabezpieczone przed przegrzaniem 13

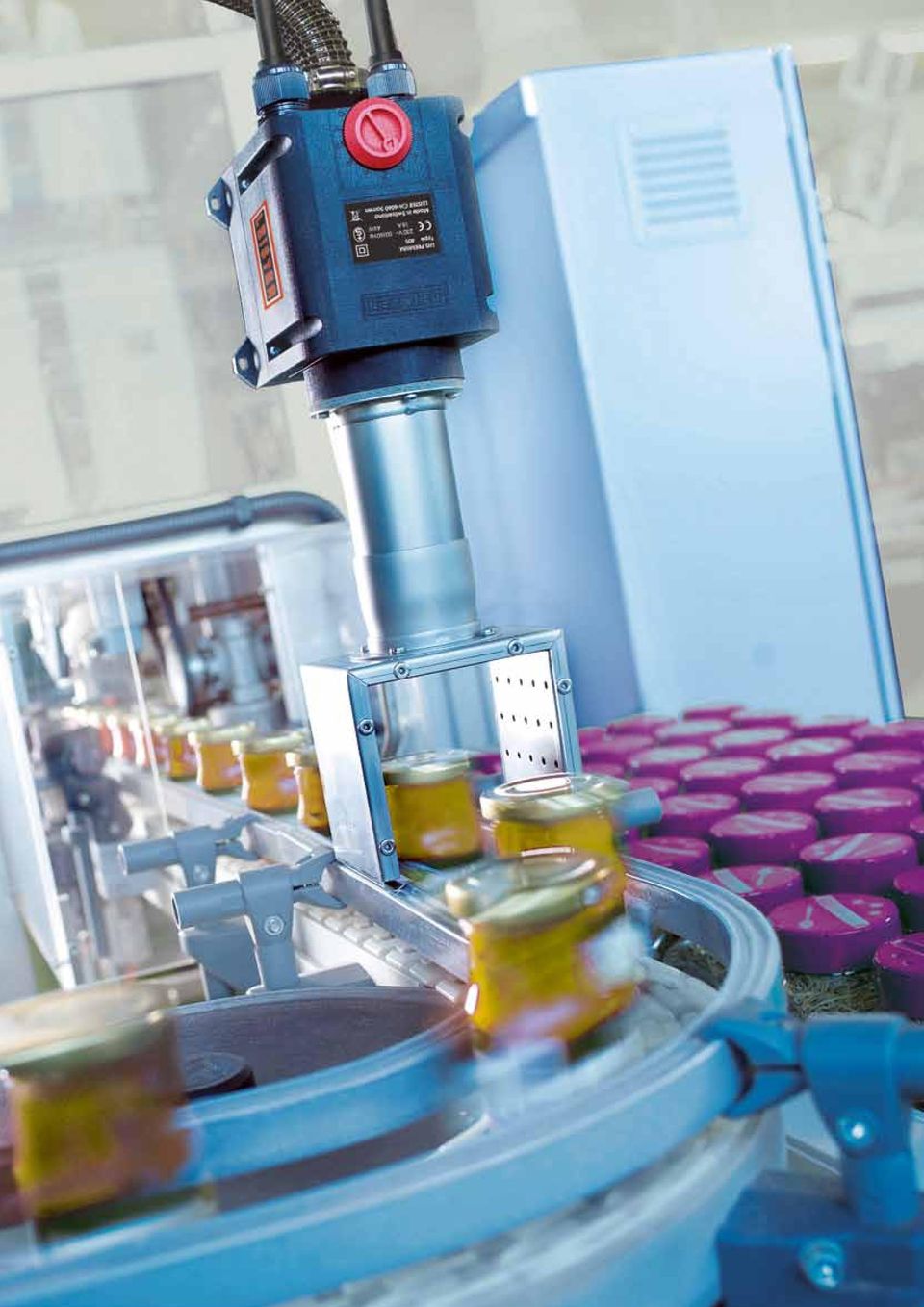

14 14

15 »Moc w pełnym zakresie«tomasz Ulczok ulczok@heisslufttechnik.pl NAGRZEWNICE POWIETRZA NAGRZEWNICE POWIETRZA LEISTER Nowa generacja nagrzewnic LEISTER LHS łączy sprawdzone rozwiązania technologiczne znane z serii LE z najnowocześniejszymi osiągnięciami w zakresie produkcji komponentów i zasad termodynamiki. Nagrzewnice LHS występują w 3 liniach: Classic: Urządzenia z linii Classic są wyposażone w zintegrowany czujnik przegrzania urządzenia i wkładu grzejnego z wyjściem alarmowym. Moc grzewcza nie jest sterowalna. Urządzena nie są wyposażone w automatyczny wyłącznik. Premium: Moc grzewcza jest nastawiana bezstopniowo potencjometrem. Urządzenia z linii Premium są wyposażone w zintegrowane zabezpieczenia przed przegrzaniem wkładu grzejnego i urządzenia z wyjściem alarmowym i automatycznym wyłącznikiem. System: Moc grzewcza jest ustawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem. Urządzenia są wyposażone w: zintegrowany regulator temperatury z wyświetlaczem wartości bieżących i zadanych, zintegrowane zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem oraz przyłącze zewnętrznego regulatora temperatury (CSS lub SPS). Sygnał wejściowy 0-10V lub 4-20mA. Przy zastosowaniu zewnętrznego regulatora jest przekazywana informacja o bieżącej wydajności nagrzewnicy. W wielu urządzeniach funkcjonują nagrzewnice starszej generacji LE. Nagrzewnice te zostaną w przyszłości całkowicie zastąpione generacją LHS. Na stronach przedstawiamy tabelę kompatybilności dla poszczególnych modeli. W tabeli na stronie 27 prezentujemy możliwe kombinacje dmuchaw i nagrzewnic. W przypadku wszelkich pytań nasi doradcy techniczni pozostają do dyspozycji Kompaktowa budowa: Wymiary nagrzewnic zostały ograniczone do minimum, umożliwiając wygodny montaż w zespołach maszyn na liniach produkcyjnych. Niskie koszty eksploatacji: Najwyższej jakości wkłady grzejne zostały dodatkowo wyposażone w innowacyjne, opatentowane przez Leister zabezpieczenie przed przegrzaniem. Bezproblemowa konserwacja: Szybka i prosta wymiana wkładu grzejnego. Półprzewodnikowy układ mocy: Zintegrowany półprzewodnikowy układ mocy eliminuje konieczność zdalnego sterowania mocą. Termosonda: Zintegrowana termosonda w linii System zapewnia wysoką precyzję i pełną powtarzalność procesu produkcyjnego. Precyzyjna obsługa: Wyświetlacz wartości bieżących i zadanych w linii nagrzewnic System przekazuje informację o bieżących paramterach pracy nagrzewnicy. Profesjonalna integracja lub regulacja niezależna Obsługa Regulacja Sterowanie LHS SYSTEM Wartości zadane potencjometrem. Wartość zadana temperatury potencjometrem. Wyświetlacz przekazuje informację o wartości temperatury bieżącej i zadanej. Moc zadana potencjometrem. Wyświetlacz przekazuje informację o % wartości wydajności zadanej i bieżącej wartosci temperatury. LHS 21S SYSTEM 7 Wartosci zadane zewnętrzym sterownikiem. Wartość zadana temperatury zewnętrznym regulatorem. Wyświetlacz przekazuje informację o wartości temperatury bieżącej i zadanej. Moc zadana zewnętrznym regulatorem. Wyświetlacz przekazuje informację o % wartości wydajności zadanej i bieżącej wartosci temperatury. 15

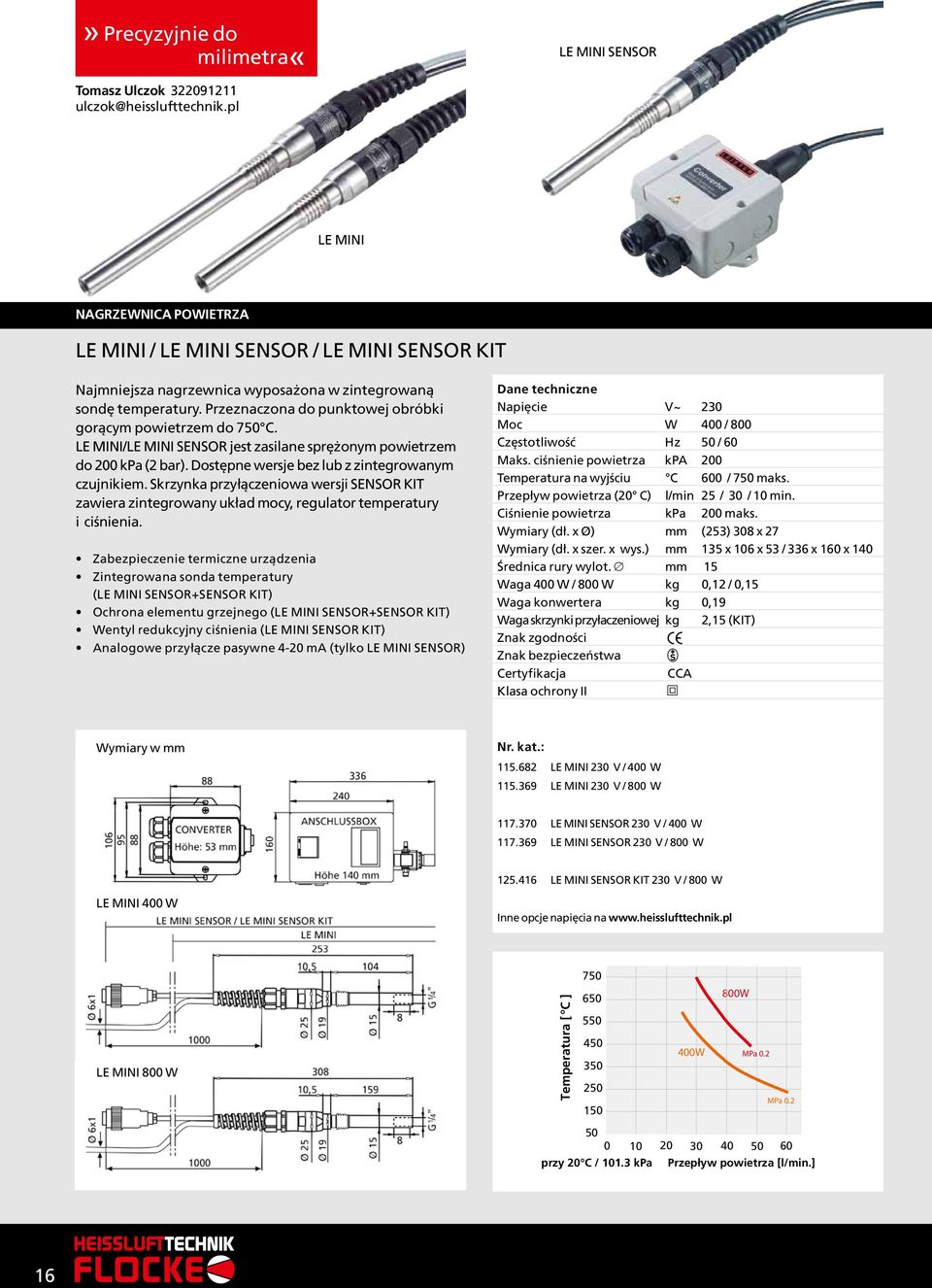

16 » Precyzyjnie do milimetra«le MINI SENSOR Tomasz Ulczok LE MINI NAGRZEWNICA POWIETRZA LE MINI / LE MINI SENSOR / LE MINI SENSOR KIT Najmniejsza nagrzewnica wyposażona w zintegrowaną sondę temperatury. Przeznaczona do punktowej obróbki gorącym powietrzem do 750 C. LE MINI/LE MINI SENSOR jest zasilane sprężonym powietrzem do 200 kpa (2 bar). Dostępne wersje bez lub z zintegrowanym czujnikiem. Skrzynka przyłączeniowa wersji SENSOR KIT zawiera zintegrowany układ mocy, regulator temperatury i ciśnienia. Zabezpieczenie termiczne urządzenia Zintegrowana sonda temperatury (LE MINI SENSOR+SENSOR KIT) Ochrona elementu grzejnego (LE MINI SENSOR+SENSOR KIT) Wentyl redukcyjny ciśnienia (LE MINI SENSOR KIT) Analogowe przyłącze pasywne 4-20 ma (tylko LE MINI SENSOR) Dane techniczne Napięcie V~ 230 Moc W 400 / 800 Częstotliwość Hz 50 / 60 Maks. ciśnienie powietrza kpa 200 Temperatura na wyjściu C 600 / 750 maks. Przepływ powietrza (20 C) l/min 25 / 30 / 10 min. Ciśnienie powietrza kpa 200 maks. Wymiary (dł. x Ø) mm (253) 308 x 27 Wymiary (dł. x szer. x wys.) mm 135 x 106 x 53 / 336 x 160 x 140 Średnica rury wylot. mm 15 Waga 400 W / 800 W kg 0,12 / 0,15 Waga konwertera kg 0,19 Waga skrzynki przyłaczeniowej kg 2,15 (KIT) Znak zgodności 2 Znak bezpieczeństwa 3 Certyfikacja CCA Klasa ochrony II 4 Wymiary w mm Nr. kat.: LE MINI 230 V / 400 W LE MINI 230 V / 800 W LE MINI SENSOR 230 V / 400 W LE MINI SENSOR 230 V / 800 W LE MINI SENSOR KIT 230 V / 800 W LE MINI 400 W Inne opcje napięcia na LE MINI 800 W Temperatura [ C ] W 800W MPa 0.2 MPa przy 20 C / kpa Przepływ powietrza [l/min.] 16

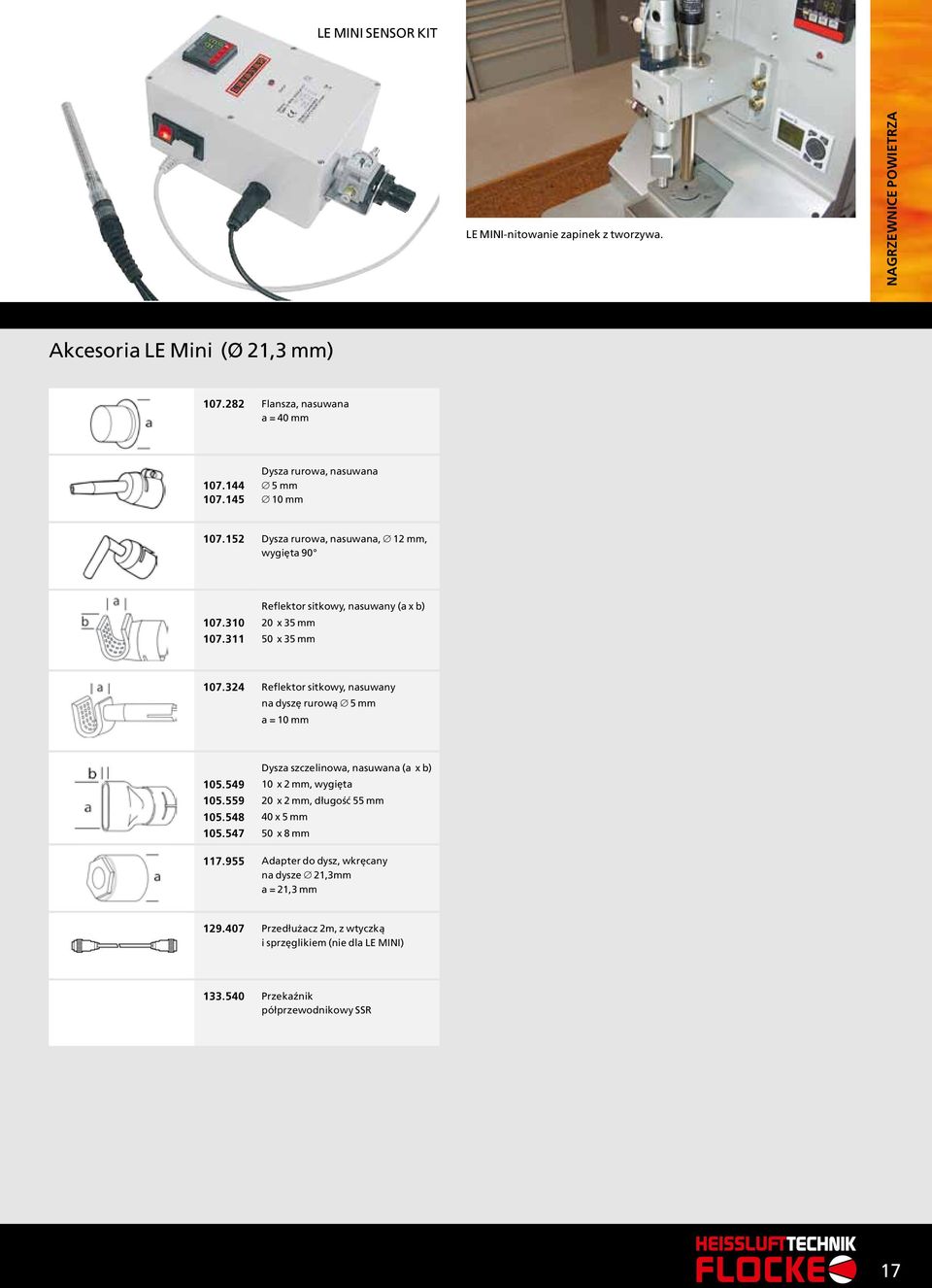

17 LE MINI SENSOR KIT LE MINI-nitowanie zapinek z tworzywa. NAGRZEWNICE POWIETRZA Akcesoria LE Mini (Ø 21,3 mm) Flansza, nasuwana a = 40 mm Dysza rurowa, nasuwana 5 mm 10 mm Dysza rurowa, nasuwana, 12 mm, wygięta Reflektor sitkowy, nasuwany (a x b) 20 x 35 mm 50 x 35 mm Reflektor sitkowy, nasuwany na dyszę rurową 5 mm a = 10 mm Dysza szczelinowa, nasuwana (a x b) 10 x 2 mm, wygięta 20 x 2 mm, długość 55 mm 40 x 5 mm 50 x 8 mm Adapter do dysz, wkręcany na dysze 21,3mm a = 21,3 mm Przedłużacz 2m, z wtyczką i sprzęglikiem (nie dla LE MINI) Przekaźnik półprzewodnikowy SSR 17

18 »Pełne spektrum mocy - wiele zastosowań«tomasz Ulczok ulczok@heisslufttechnik.pl NAGRZEWNICA POWIETRZA LHS 15 Niewielkich rozmiarów model LHS15 dostarcza powietrze o temperaturze do 650 C. Standardowo wyposażony w zabezpieczenia przed przegrzaniem i najwyższej jakości wkład grzejny. Nagrzewnica jest stosowana bardzo często w przemyśle motoryzacyjnym, elektronicznym i chemicznym. Kompatybilna z modelem TYP 700 generacji LE. Dane techniczne Napięcie V~ 230 Moc W 800 Maks. ciśnienie powietrza kpa 100 Temp. powietrza na wlocie C 65 maks. Temperatura na wyjściu C 650 maks. Temp. otoczenia C 80 Wilgotność względna % 5 95 nie skondensowana Min. przepływ powietrza (20 C) l/min 65 Wymiary (dł. x szer. x wys.) mm 200 x 67 x 51 Rura wylotowa mm 21,3 Waga kg 0,48 Znak zgodności 2 Klasa ochrony II 4 Nr. kat.: LHS 15 CLASSIC 800 W / 230 V LHS 15 PREMIUM 800 W / 230 V LHS 15 SYSTEM 800 W / 230 V Inne opcje napięcia na Wymiary w mm Temperatura [ C] P = 0.55 kw P = 0.8 kw przy 0 C / kpa Przepływ powietrza [l/min] 18

19 Obkurczanie otulin na filtrach węglowych. NAGRZEWNICE POWIETRZA Akcesoria LHS 15 (Ø 21,3 mm) Flansza, nasuwana a = 40 mm Dysza rurowa, nasuwana 5 mm 10 mm LHS 15 CLASSIC Moc grzewcza nie jest sterowalna Czujnik przegrzania urządzenia i wkładu grzejnego z wyjściem alarmowym Dysza rurowa, nasuwana, 12 mm wygięta Reflektor sitkowy, nasuwany (a x b) 20 x 35 mm 50 x 35 mm Relektor łyżkowy, nasuwany na dyszę rurową 5 mm a = 10 mm Dysza szczelinowa, nasuwana (a x b) 10 x 2 mm, wygięta 20 x 2 mm, długość 55 mm 40 x 5 mm 50 x 8 mm Przyłącze sprężonego powietrza LHS 15 PREMIUM Moc grzewcza nastawiana bezstopniowo potencjometrem Zabezpieczenie wkładu grzejnego i przegrzania urządzenia z wyjściem alarmowym i automatycznym wyłącznikiem LHS 15 SYSTEM Moc grzewcza nastawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem Wyświetlacz wartości bieżących i zadanych Zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem Przyłącze zewnętrznego regulatora temperatury (CSS lub SPS) Adapter montażowy dla LHS15 w miejsce LE Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m Możliwości podłączenia LHS15 / dmuchawy na stronie 27 19

20 »Pełne spektrum mocy - wiele zastosowań«tomasz Ulczok ulczok@heisslufttechnik.pl NAGRZEWNICA POWIETRZA LHS 21 Nagrzewnicę powietrza LHS21 wyróżnia duża moc grzewcza przy ograniczonych rozmiarach (szerokość tylko 67 mm). Zaprojektowane do profesjonalnych aplikacji i integracji w zespołach maszyn na liniach produkcyjnych. Model jest najczęściej stosowany w procesach sterylizacji, suszenia, zgrzewania, oczyszczania, obkurczania, formowania, wygładzania i aktywowania. Zastępuje modele LE3000 i LHS20. Dane techniczne Napięcie V~ 230 Moc W 1000 / 2000 / 3300 Maks. ciśnienie powietrza kpa 100 Temp. powietrza na wlocie C 65 maks. Temperatura na wyjściu C 650 maks. Temp. otoczenia C 65 maks. Wilgotność względna % 5 95 nie skondensowana Min. przepływ powietrza (20 C) l/min 85 / 170 / 285 Wymiary (dł. x szer. x wys.) mm 236 (266) x 67 x 66 Śr. rury wylotowej mm 36,5 Waga 21S / 21 L kg 0,55 / 0,65 Znak zgodności 2 Klasa ochrony II 4 Nr. kat.: LHS 21S CLASSIC 1000 W / 230 V LHS 21S CLASSIC 2000 W / 230 V LHS 21L CLASSIC 3300 W / 230 V Wymiary w mm LHS 21S PREMIUM 1000 W / 230 V LHS 21S PREMIUM 2000 W / 230 V LHS 21L PREMIUM 3300 W / 230 V LHS 21S SYSTEM 1000 W / 230 V LHS 21S SYSTEM 2000 W / 230 V LHS 21L SYSTEM 3300 W / 230 V Inne opcje napięcia na LHS 21S 600 LHS 21L Temperatura [ C] P=1kW P=2kW P=3,3kW przy 0 C / 101,3 kpa Przepływ powietrza [l/min] 20

21 Nagrzewnice przy obrotnicy w procesie produkcji żarówek. NAGRZEWNICE POWIETRZA Akcesoria LHS 21 (Ø 36,5 mm) Dysza szczelinowa, nasuwana (a b) 70 4 mm mm mm Reflektor sitkowy, nasuwany (a b) mm mm LHS 21 CLASSIC Moc grzewcza nie jest sterowalna Czujnik przegrzania urządzenia i wkładu grzejnego z wyjsciem alarmowym Reflektor łyżkowy, nasuwany (a b) mm Dysza sitkowa, nasuwana 65 mm Dysza refleksyjna, nasuwana (a b) mm Przyłącze sprężonego powietrza Adapter montażowy dla LHS 21 w miejsce LE 3000 LHS 21 PREMIUM Moc grzewcza nastawiana bezstopniowo potencjometrem Zabezpieczenie wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem LHS 21 SYSTEM Moc grzewcza nastawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem Wyświetlacz wartości bieżących i zadanych Zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem Przyłącze zewnętrznego regulatora temperatury (CSS lub SPS) Adapter montażowy dla LHS 21 w miejsce LHS Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m Możliwości podłączenia LHS21 / dmuchawy na stronie 27 21

22 »Pełne spekrum mocy - wiele zastosowań«grzegorz Szczepanik szczepanik@heisslufttechnik.pl NAGRZEWNICA POWIETRZA LHS 41 Seria nagrzewnic LHS 41 pokrywa najszersze spektrum mocy. Wylot powietrza o średnicy 50mm umożliwia wykorzystanie nagrzewnic w procesach wymagających dużego przepływu powietrza. Dane techniczne Napięcie V~ 230 / 400 Moc W 2000 / 3600 / 4400 Maks. ciśnienie powietrza kpa 100 Temp. powietrza na wlocie C 65 maks. Temperatura na wyjściu C 600 / 650 maks. Temp. otoczenia C 65 maks. Min. przepływ powietrza (20 C) l/min 150 / 235 / 305 Wymiary (dł. x szer. x wys.) mm 245 (275) x 75 x 86 (90) Śr. rury wylotowej mm 50 Waga 41S / 41 L kg 0,85 / 0,95 Znak zgodności 2 Klasa ochrony II 4 Wymiary w mm Nr. kat.: LHS 41S CLASSIC 2000 W / 230 V LHS 41S CLASSIC 3600 W / 230 V LHS 41L CLASSIC 2000 W / 400 V LHS 41L CLASSIC 4400 W / 400 V LHS 41S PREMIUM 2000 W / 230 V LHS 41S PREMIUM 3600 W / 230 V LHS 41L PREMIUM 2000 W / 400 V LHS 41L PREMIUM 4400 W / 400 V LHS 41S LHS 41S SYSTEM 2000 W / 230 V LHS 41S SYSTEM 3600 W / 230 V LHS 41L SYSTEM 2000 W / 400 V LHS 41L SYSTEM 4400 W / 400 V Inne opcje napięcia na LHS 41L Temperatura [ C] LHS 41L, 4 kw LHS 41S, 3.6 kw LHS 41, 2 kw maks. 650 C PREMIUM / SYSTEM maks. 600 C CLASSIC przy 0 C / 101,3 kpa Przepływ powietrza [l/min] Możliwości podłączenia LHS41 / dmuchawy na stronie 27 22

23 Uszlachetnianie powierzchni z tworzywa sztucznego. NAGRZEWNICE POWIETRZA Akcesoria LHS 41 (Ø 50 mm) Flansza, nasuwana a = 70 mm Mocowanie sondy pomiarowej Adapter do dysz, nasuwany a 50 mm bis b 62 mm a 50 mm bis b 37 mm Przyłącze sprężonego powietrza Rura przedłużająca, nasuwana (a b) 160 x 36,5 mm Adapter montażowy dla LHS41 w miejsce LE Dysza rurowa, nasuwana (a x b x c) 460 x 300 x 2 mm 590 x 420 x 1,7 mm 836 x 660 x 1 mm 900 x 800 x 0,9 mm Dysza kątowa, nasuwana (a x b) 50 mm Długość 160 x 100 mm Dysza szczelinowa, nasuwana (a x b) 42 x 12 mm, długość 350 mm 70 x 10 mm Dysza szczelinowa, nasuwana (a x b) 100 x 4 mm 150 x 6 mm 150 x 12 mm, z siatką 300 x 6 mm Reflektor składany, nasuwany, (d x b) 70 x 70 mm Reflektor korytkowy, nasuwany (a x b) 45 x 250 mm Reflektor sitkowy, nasuwany (a x b) 85 x 85 mm 130 x 150 mm Dysza sitkowa, nasuwana 65 mm Reflektor składany, nasuwany, (d x b) 125 x 22 mm Adapter montażowy dla LHS41 w miejsce LHS Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m LHS 41 CLASSIC Moc grzewcza nie jest sterowalna Czujnik przegrzania urządzenia i wkładu grzejnego z wyjściem alarmowym LHS 41 PREMIUM Moc grzewcza nastawiana bezstopniowo potencjometrem Zabezpieczenie wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem LHS 41 SYSTEM Moc grzewcza nastawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem Wyświetlacz wartości bieżących i zadanych Zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem Przyłącze zewnętrznego regulatora temperatury (CSS lub SPS) 23

24 »Pełne spektrum mocy - wiele zastosowań «Tomasz Ulczok ulczok@heisslufttechnik.pl NAGRZEWNICA POWIETRZA LHS 61 Seria LHS61 to nagrzewnice stosowane w procesach wymagających dużej mocy grzewczej. Wylot powietrza o średnicy 62mm (LHS61S) oraz 92mm (LHS61L) oferuje użytkownikowi moc do W przy maksymalnym przepływie powietrza. Modele LHS 61S zastępują nagrzewnice TYP5000 generacji LE. Wymiary w mm Dane techniczne Napięcie V~ 3 x 400 Moc 61 S W 4000 / 6000 / 9000 Moc 61 L W 5000 / 8000 / / Maks. ciśnienie powietrza kpa 100 Temp. powietrza na wlocie C 65 maks. Temperatura na wyjściu C 600 / 650 maks. Temp. otoczenia C 65 maks. Min. przepływ powietrza (20 C) 61S l/min 360 / 500 / 860 Min. przepływ powietrza (20 C) 61 L l/min 480 / 725 / 1000 / 1360 Wymiary (dł. x szer. x wys.) mm 363 x 114 x 136 (90) Śr. rury wylotowej mm 62 / 92 Waga 61S / 61 L kg 3,15 / 3,65 Znak zgodności 2 Klasa ochrony II 4 Nr. kat.: LHS 61S CLASSIC 4000 W / 3 x 400 V LHS 61S CLASSIC 6000 W / 3 x 400 V LHS 61S CLASSIC 9000 W / 3 x 400 V LHS 61L CLASSIC 5000 W / 3 x 400 V LHS 61L CLASSIC 8000 W / 3 x 400 V LHS 61L CLASSIC W / 3 x 400 V LHS 61L CLASSIC W / 3 x 400 V LHS 61S LHS 61S PREMIUM 4000 W / 3 x 400 V LHS 61S PREMIUM 6000 W / 3 x 400 V LHS 61S PREMIUM 9000 W / 3 x 400 V LHS 61L PREMIUM 5000 W / 3 x 400 V LHS 61L PREMIUM 8000 W / 3 x 400 V LHS 61L PREMIUM W / 3 x 400 V LHS 61L PREMIUM W / 3 x 400 V LHS 61L LHS 61S SYSTEM 4000 W / 3 x 400 V LHS 61S SYSTEM 6000 W / 3 x 400 V LHS 61S SYSTEM 9000 W / 3 x 400 V LHS 61L SYSTEM 5000 W / 3 x 400 V LHS 61L SYSTEM 8000 W / 3 x 400 V LHS 61L SYSTEM W / 3 x 400 V LHS 61L SYSTEM W / 3 x 400 V Inne opcje napięcia na 24

25 Nagrzewnice LHS na linii produkcyjnej izolacji cieplnej. NAGRZEWNICE POWIETRZA Akcesoria LHS 61L (Ø 92 mm) LHS 61 CLASSIC Moc grzewcza nie jest sterowalna Flansza, nasuwana a = 120 mm Czujnik przegrzania urządzenia i wkładu grzejnego z wyjściem alarmowym Rura przedłużająca, nasuwana (a b) 500 x 60 mm LHS 61 PREMIUM Moc grzewcza nastawiana bezstopniowo potencjometrem Zabezpieczenie wkładu grzejnego Dysza rurowa, nasuwana (a x b x c) 1000 x 800 x 2 mm 1185 x 900 x 1.6 mm 1288 x 1000 x 1,5 mm 1535 x 1250 x 1,2 mm 1550 x 1350 x 1,1 mm 2225 x 2000 x 0,8 mm i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem Dysza kątowa, nasuwana (a x b) Długość 175 x 175 mm LHS 61 SYSTEM Moc grzewcza nastawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem Wyświetlacz wartości bieżących i zadanych Zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym i automatycznym wyłącznikiem Przyłącze zewnętrznego regulatora temperatury (CSS lub SPS) Dysza okrągła, nasuwana d = 50 mm Dysza refleksyjna, nasuwana (a x b) 370 x 160 mm Dysza szczelinowa, nasuwana (a x b) 130 x 17 mm 220 x 12 mm 300 x 12 mm 400 x 10 mm 500 x 7 mm 500 x 15 mm 600 x 4 mm 600 x 9 mm Temperatura [ C] LHS 61S, 4 kw LHS 61S, 9 kw LHS 61S, 6 kw LHS 61L, 16 kw LHS 61L, 11 kw LHS 61L, 8 kw maks. 650 C PREMIUM / SYSTEM maks. 600 C CLASSIC Dysza sitkowa, nasuwana 260 mm Mocowanie sondy pomiarowej Przyłącze sprężonego powietrza przy 0 C / 101,3 kpa Przepływ powietrza [l/min] Możliwości podłączenia LHS61 / dmuchawy na stronie Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m 25

26 3 nagrzewnice LHS61S z dyszami szczelinowymi na linii pakującej. Sterylizacja kubków na jogurty. NAGRZEWNICA POWIETRZA Akcesoria LHS 61 S (Ø 62) Flansza, nasuwana a = 90 mm Adapter do dysz 62 mm, 60 mm, długość 110 mm, jako przyłącze do dyszy zdmuchującej Rura przedłużająca, nasuwana (a b) 200 x 45 mm Adapter montażowy dla LHS61S w miejsce LE Dysza rurowa, nasuwana (a x b x c) 354 x 204 x 4,5 mm 456 x 306 x 3 mm 700 x 550 x 1,7 mm 795 x 655 x 1,5 mm 1100 x 1000 x 4 mm Przewód sygnałowy, 1 x wtyk RJ45 1 m 3 m 5 m Dysza kątowa, nasuwana (a x b) Długość 120 x 112 mm Dysza okrągła, nasuwana d = 40 mm Dysza refleksyjna, nasuwana (a x b) 400 x 50 mm 400 x 65 mm 400 x 80 mm Dysza szczelinowa, nasuwana (a x b) 85 x 15 mm 150 x 12 mm 200 x 9 mm 250 x 12 mm 300 x 4 mm 400 x 4 mm 500 x 4 mm Reflektor sitkowy, nasuwany (a x b) 45 x 75 mm 70 x 75 mm 110 x 152 mm Dysza sitkowa, nasuwana 150 mm Mocowanie sondy pomiarowej Przyłącze sprężonego powietrza 26

27 Tabela konfiguracji nagrzewnica powietrza / dmuchawa LHS 15 LHS 61 S Typ dmuchawy Ilość LHS 15 x Moc W LHS 21 S LHS 21 L LHS 41 L Il. powietrza l/min. Temperatura C ROBUST 1 x x ROBUST 2 x x Typ dmuchawy Ilość LHS 21S x Moc W Ilość LHS 21S x Il. powietrza l/min. Temperatura C ROBUST 1 x x ROBUST 2 x x ROBUST 4 x x ROBUST 1 x x ROBUST 2 x x ROBUST 4 x x MONO 2 x x MONO 1 x x MONO 2 x x Typ dmuchawy Ilość LHS 21L x Moc W Ilość LHS 21L x Il. powietrza l/min. Temperatura C ROBUST 1 x x ROBUST 2 x x AIRPACK 2 x x AIRPACK 4 x x MONO 1 x x LHS 41S Typ dmuchawy Ilość LHS 41S x Moc W Ilość LHS 41S x Il. powietrza l/min. Temperatura C ROBUST 2 x x ROBUST 4 x x ROBUST 1 x x ROBUST 2 x x SILENCE 2 x x SILENCE 4 x x SILENCE 1 x x SILENCE 2 x x SILENCE 4 x x ASO 4 x x ASO 4 x x MONO 1 x x MONO 1 x x Typ dmuchawy Ilość LHS 41L x Moc W Ilość LHS 41L x Il. powietrza l/min. Temperatura C ROBUST 2 x x ROBUST 4 x x ROBUST 1 x x ROBUST 2 x x SILENCE 2 x x SILENCE 4 x x SILENCE 1 x x SILENCE 2 x x SILENCE 4 x x ASO 4 x x Typ dmuchawy LHS 61 L 5000 HT Typ dmuchawy HT LHS 91 Ilość 5000HT x Moc W Il. powietrza l/min. Temperatura C ROBUST 1 x x AIRPACK 1 x x AIRPACK 2 x x Typ dmuchawy Ilość LHS 61S x Moc W Ilość 10000HT x Moc W Il. powietrza l/min. Temperatura C ROBUST 1 x x ASO 1 x x ASO 2 x x AIRPACK 1 x x AIRPACK 2 x x Typ dmuchawy Ilość LHS 91 x Moc W Ilość LHS 61S x Il. powietrza l/min. Il. powietrza l/min. Temperatura C ROBUST 2 x x ROBUST 1 x x SILENCE 2 x x SILENCE 1 x x SILENCE 2 x x SILENCE 2 x x ASO 4 x x ASO 4 x x ASO 4 x x AIRPACK 1 x x AIRPACK 2 x x AIRPACK 4 x x AIRPACK 1 x x AIRPACK 2 x x AIRPACK 4 x x Typ dmuchawy Ilość LHS 61L x Moc W Ilość LHS 61L x Il. powietrza l/min. Temperatura C ROBUST 1 x x SILENCE 2 x x SILENCE 1 x x SILENCE 2 x x AIRPACK 1 x x AIRPACK 2 x x AIRPACK 4 x x AIRPACK 1 x x AIRPACK 2 x x AIRPACK 4 x x AIRPACK 1 x x AIRPACK 2 x x ASO 1 x x ASO 2 x x ASO 4 x x ASO 1 x x Temperatur C ASO 2 x x AIRPACK 1 x x NAGRZEWNICE POWIETRZA Przy określeniu minimalnej ilości powietrza podano wartości na podstawie obliczeń przy założeniu, że temperatura otoczenia wynosi 20 C. Przekroczenie maksymalnej wartości temperatury grozi uszkodzeniem urządzenia. Wszystkie podane wartości dla ilości powietrza i temperatury należy traktować orientacyjnie i mogą ulec zmianie w specyficznych warunkach montażu lub otoczenia. 27

28 »Maksymalna temperatura: mocniej się nie da «Tomasz Ulczok NAGRZEWNICA WYSOKOTEMPERATUROWA LE 5000 HT Nagrzewnica wysokotemperaturowa LE 5000HT osiąga temperaturę do 900 C. Model nie jest wyposażony w elektronikę mocy, dlatego sterowanie temperaturą odbywa się za pomocą akcesoryjnego sterownika trójfazowego DSE. Dodatkowo, istnieje możliwość precyzyjnej regulacji temperatury poprzez regulator KSR DIGITAL. brak elektroniki mocy rura grzałki z osłoną Dane techniczne Napięcie V~ 3 x 400 Moc W Temp. powietrza na wlocie C 100 maks. Temperatura na wyjściu C 900 maks. Temp. otoczenia C 100 maks. Przepływ powietrza (20 C) l/min 635 min. Wymiary (dł. x szer. x wys.) mm 374 x 108 x 112 Śr. rury wylotowej mm 62 Waga kg 2,25 Znak zgodności 2 Klasa ochrony I 1 Nr. kat.: LE 5000 HT W / 3 x 400 V Wymiary w mm 28

29 Dwie nagrzewnice wysokotemperaturowe LE 10000HT w połączeniu z dmuchawą ASO zamontowane w tunelu do obkurczania. NAGRZEWNICE POWIETRZA Akcesoria LE 5000 HT (Ø 62 mm) Flansza, nasuwana a = 90 mm Przewód sygnałowy 5 m KSR>DSE Rura przedłużająca, nasuwana (a b) 200 x 45 mm DSE (sterownik trójfazowy) dla regulatora temperatury KSR Dysza rurowa, nasuwana (a x b x c) 354 x 204 x 4,5 mm 456 x 306 x 3 mm 700 x 550 x 1,7 mm 795 x 655 x 1,5 mm 1100 x 1000 x 4 mm Regulator temperatury KSR dla DSE (sterownik trójfazowy) Dysza kątowa, nasuwana (a x b) Długość 120 x 112 mm Dysza okrągła, nasuwana d = 40 mm Dysza refleksyjna, nasuwana (a x b) 400 x 50 mm 400 x 65 mm 400 x 80 mm Dysza szczelinowa, nasuwana (a x b) 85 x 15 mm 150 x 12 mm 200 x 9 mm 250 x 12 mm 300 x 4 mm 400 x 4 mm 500 x 4 mm Reflektor sitkowy, nasuwany (a x b) 45 x 75 mm 70 x 75 mm 110 x 152 mm Dysza sitkowa, nasuwana 150 mm Mocowanie sondy pomiarowej Adapter do dysz 62 mm, 60 mm, długość 110 mm, jako przyłącze do dyszy zdmuchującej 29

30 »Maksymalna temperatura: mocniej się nie da «Tomasz Ulczok NAGRZEWNICA WYSOKOTEMPERATUROWA LE HT Nagrzewnica wysokotemperaturowa LE 1000HT osiąga temperaturę 900 C. Model nie jest wyposażony w elektronikę mocy, dlatego sterowanie temperaturą odbywa się za pomocą akcesoryjnego sterownika trójfazowego DSE. Dodatkowo, istnieje mozliwość precyzyjnej regulacji temperatury poprzez regulator KSR DIGITAL. brak elektroniki mocy rura grzałki z osłoną Dane techniczne Napięcie V~ 3 x 400 / 3 x 480 Moc W Temp. powietrza na wlocie C 100 maks. Temperatura na wyjściu C 900 maks. Temp. otoczenia C 100 maks. Min. Przepływ powietrza (20 C) l/min 830 min. Wymiary (dł. x szer. x wys.) mm 402 x 135 x 144 Śr. rury wylotowej mm 92 Waga kg 4,0 Znak zgodności 2 Klasa ochrony I 1 Nr. kat.: LE HT W / 3 x 400 V Wymiary w mm , Schutzrohr 103 Rohr , ,5 30

31 Suszenie lakieru na uzwojeniach. NAGRZEWNICE POWIETRZA Akcesoria LE HT (Ø 92 mm) Flansza, nasuwana a = 120 mm DSE (sterownik trójfazowy) dla regulatora temperatury KSR Rura przedłużająca, nasuwana (a b) 500 x 60 mm Dysza rurowa, nasuwana (a x b x c) 1000 x 800 x 2 mm 1185 x 900 x 1.6 mm 1288 x 1000 x 1,5 mm 1535 x 1250 x 1,2 mm 1550 x 1350 x 1,1 mm 2225 x 2000 x 0,8 mm Regulator temperatury KSR dla DSE (sterownik trójfazowy) Dysza kątowa, nasuwana (a x b) Długość 175 x 175 mm Dysza okrągła, nasuwana d = 50 mm Dysza refleksyjna, nasuwana (a x b) 370 x 160 mm Dysza szczelinowa, nasuwana (a x b) 130 x 17 mm 220 x 12 mm 300 x 12 mm 400 x 10 mm 500 x 7 mm 500 x 15 mm 600 x 4 mm 600 x 9 mm Dysza sitkowa, nasuwana 260 mm Mocowanie sondy pomiarowej Przewód sygnałowy 5 m KSR>DSE 31

32 »Specjalista w odzyskiwaniu «Grzegorz Szczepanik szczepanik@heisslufttechnik.pl NAGRZEWNICA FLANSZOWA LE 5000 DF / DF-R Nagrzewnice flanszowe są zaprojektowane do integracji w systemach transportowych powietrza. Dopuszczalna wartość temperatury powietrza na wlocie nagrzewnicy wynosi 160 C (wersja specjalna DF-R do 350 C). Odzyskanie wstępnie podgrzanego powietrza pozwala na znaczne obniżenie kosztów procesu. Konstrukcja przystosowana do zabudowy Brak zintegrowanej elektroniki mocy Flansze z otworami montażowymi Wysoka energooszczędność Dane techniczne Napięcie V~ 3 x 400 Moc W 4500 / 6500 / 7500 Temp. powietrza na wlocie C 160 / 350 maks. Temperatura na wyjściu C 700 maks. Temp. otoczenia C 100 maks. Min. przepływ powietrza (20 C) l/min 450 / 800 / 850 Wymiary (dł. x ) mm 184 x 116 Waga kg 1,9 Znak zgodności 2 Klasa ochrony I 1 Nr. kat.: LE 5000 DF 4500 W / 3 x 400 V LE 5000 DF, szczelna do 2 bar, 6500 W / 3 x 400 V LE 5000 DF 7500 W / 3 x 400 V Wymiary w mm LE 5000 DF-R 4500 W / 3 x 400 V LE 5000 DF-R, 6500 W / 3 x 400 V LE 5000 DF-R 7500 W / 3 x 400 V Przewód sygnałowy 5 m KSR>DSE DSE (sterownik trójfazowy) dla regulatora temperatury KSR Regulator temperatury KSR dla DSE (sterownik trójfazowy) 32

33 LE 5000HT- efektywne odzyskanie energii w tunelu do obkurczania. NAGRZEWNICE POWIETRZA NAGRZEWNICA FLANSZOWA LE DF / DF-R Nagrzewnice flanszowe są zaprojektowane do integracji w systemach transportowych powietrza. Dopuszczalna wartość temperatury powietrza na wlocie nagrzewnicy wynosi 160 C (wersja specjalna DF-R do 350 C). Odzyskanie wstępnie pogrzanego powietrza pozwala na znaczne obniżenie kosztów procesu. Konstrukcja przystosowana do zabudowy Brak zintegrowanej elektroniki mocy Flansze z otworami montażowymi Wysoka energooszczędność Dane techniczne Napięcie V~ 3 x 400 Moc DF W 5500 / / Moc DF HT W Temp. powietrza na wlocie C 160 / 350 maks. Temperatura na wyjściu C 650 (DF) / 900 (DF HT) maks. Temp. otoczenia C 100 maks. Przepływ powietrza (20 C) DF l/min 500 / 1100 / 1750 min. Przepływ powietrza (20 C) DF HT l/min 830 min. Wymiary (dł. x ) mm 165 x x 146 (DF HT) Waga kg 3,4 / 4,0 (DF HT) Znak zgodności 2 Klasa ochrony I 1 Wymiary w mm Nr. kat.: LE DF 5500 W / 3 x 400 V LE DF W / 3 x 400 V LE DF W / 3 x 400 V LE DF, szczelna do 2 bar, W / 3 x 400 V LE DF HT W / 3 x 400 V LE DF-R 5500 W / 3 x 400 V LE DF-R W / 3 x 400 V LE DF-R W / 3 x 400 V Przewód sygnałowy 5 m KSR>DSE DSE (sterownik trójfazowy) dla regulatora temperatury KSR Regulator temperatury KSR dla DSE (sterownik trójfazowy) 33

34 »Pełna moc «Tomasz Ulczok NAGRZEWNICA POWIETRZA LHS 91 Z mocą 32 kw Leister LHS 91 to nasza najpotężniejsza nagrzewnica. Model do ekstremalnych zastosowań, gdzie praca ciągła wymaga wysokiego poziomu przepływu powietrza w połączeniu z maksymalną temperaturą. Stosowana np. do testowania układów wydechowych, częstokroć eliminuje konieczność zastosowania gazu. LHS 91 zastępuje nagrzewnicę LE Wymiary w mm Dane techniczne Napięcie V~ 3 x 400 / 3 x 480 Moc W /28000 / Maks. ciśnienie powietrza kpa 100 Temp. powietrza na wlocie C 50 maks. Temperatura na wyjściu C 650 maks. Temp. otoczenia C 60 maks. Przepływ powietrza (20 C) l/min 1100 / 3100 / 3800 min. Wymiary (dł. x szer. x wys.) mm 447 x 312 x 306 Śr. rury wylotowej mm 161 Waga kg 13,5 Znak zgodności 2 Klasa ochrony I 1 Nr. kat.: LHS 91S BASIC W / 3 x 400 V LHS 91S SYSTEM W / 3 x 400 V LHS 91S SYSTEM W / 3 x 400 V Inne opcje napięcia na Temperatura [ C] kw 32 kw przy 0 C / 101,3 kpa Przepływ powietrza [l/min] 34

35 Dwie nagrzewnice z dyszami szczelinowymi i dmuchawami w procesie suszenia impregnowanych rur eternitowych. NAGRZEWNICE POWIETRZA Akcesoria LHS 91 (Ø 161 mm) Flansza, nasuwana a = 192 mm LHS 91 BASIC Moc grzewcza nie nastawialna Rura przedłużająca, nasuwana (a b) 400 x 100 mm Dysza rurowa, nasuwana (a x b x c) 1500 x 1350 x 4 mm 2000 x 1340 x 4 mm Dysza okrągła, nasuwana d = 100 mm Dysza szczelinowa, nasuwana (a x b) 500 x 15 mm 1200 x 10 mm 1600 x 8 mm LHS 91 SYSTEM Moc grzewcza nastawiana bezstopniowo potencjometrem lub zewnętrznym regulatorem Zabezpieczenia wkładu grzejnego i urządzenia przed przegrzaniem z wyjściem alarmowym Przyłącze zewnętrznego regulatora temperatury (CSS lub SPS) 35

36 CSS EASY CSS REGULATOR TEMPERATURY CSS EASY i CSS CSS to regulator temperatury dla nagrzewnic LHS System. Umożliwia nastawianie wartości zadanej oraz odczyt wartości bieżącej na wyświetlaczu. Programowanie i sterowanie regulatorem jest wykonywane lokalnie lub zdalnie poprzez zintegrowane przyłącze. Również sygnalizacja alarmowa może być wykonywana optycznie lub poprzez przekaźnik wolny od potencjału. Dodatkowo, regulator jest wyposażony w funkcję automatycznego dostrajania. CSS EASY to wersja urządzenia z gniazdami wtykowymi. Regulacja w obwodzie zamkniętym Gotowość do pracy z prekonfigurowanymi ustawieniami Programowanie lokalnie lub poprzez komputer PC Dokładność ponad 0,2% skali przy 25 C Możliwość przełączania z C na F CSS EASY Przystosowany dla nagrzewnic Leister LHS System Wyjścia alarmowe: dwa alarmy, niezależnie konfigurowalne, wolne od potencjału przekaźniki, poczwórne zaciski Obudowa przystosowana do zabudowy, wymagany otwór 67x67 mm Plug&play Dane techniczne Napięcie VAC , max. 8 VA Waga CSS EASY kg 0,45 (z 3m przewodem zasil.) Waga CSS kg 0,20 Wymiary CSS EASY (dł. x szer. x wys.) mm 175 x 72 x 72 (CSS EASY) Wymiary CSS (dł. x szer. x wys.) mm 109 x 48 x48 (CSS) Certyfikacja 2 Klasa ochrony II 4 Nr. kat.: CSS EASY, z przewodem 3m, wtyczka Euro Zaciski dokręcane CSS Przystosowany dla nagrzewnic LHS System oraz LE MINI SENSOR Wyjścia alarmowe: dwa alarmy, niezależnie konfigurowalne, wolne od potencjału przekaźniki, poczwórne zaciski Obudowa przystosowana do zabudowy, wymagany otwór 45x45 mm 36

37 DMUCHAWY 37

38 »Niezawodne źródło powietrza«tomasz Ulczok DMUCHAWA SILENCE Dmuchawy Leister to niezawodne źródło powietrza na liniach produkcyjnych. Bez względu na to czy są wykorzystywane do zasilania nagrzewnic lub do pracy samodzielnej, charakteryzują stabilną wydajnością i cichą pracą. Średniociśnieniowa dmuchawa Leister SILENCE jest niezwykle cicha (tylko 61 db(a) i może być montowana w dowolnej pozycji. W zależności od wersji dostarcza do 6000 litrów powietrza na minutę. Występuje w wariancie jedno- i trójfazowym i jest przystosowana do użytkowania w temperaturze otoczenia do 60 C. Dane techniczne Napięcie V~ 230 / 3 x 230/400 / 3 x Moc W 250 Częstotliwość Hz Ciśnienie statyczne kpa 1,0 1,4 Przepływ powietrza (20 C) l/min 4700 maks maks. Temp. powietrza na wlocie C 200 Temp. otoczenia C 60 Poziom emisji hałasu db(a) 61 Wymiary (dł. x szer. x wys.) mm 280,5 x 289 x 280 Średnica wlotu (zew.) mm 80 Średnica wylotu (zew.) mm 60 Waga kg 9,0 Znak zgodności 2 Klasa ochrony I 1 Wymiary w mm Nr. kat SILENCE 3 x230 / 400 V przy 50 Hz / 3 x V przy 60 Hz SILENCE 230 V przy 50 Hz, z przewodem 3m, wtyczka Euro 1,6 1,4 ciśnienie [kpa] 1,2 1,0 0,800 0,600 0, Hz 50 Hz 0, przy 20 C / 101,3kPa ilość powietrza [l/min] 38
