PRZEDMIAR ROBÓT cz. 7.2

Transkrypt

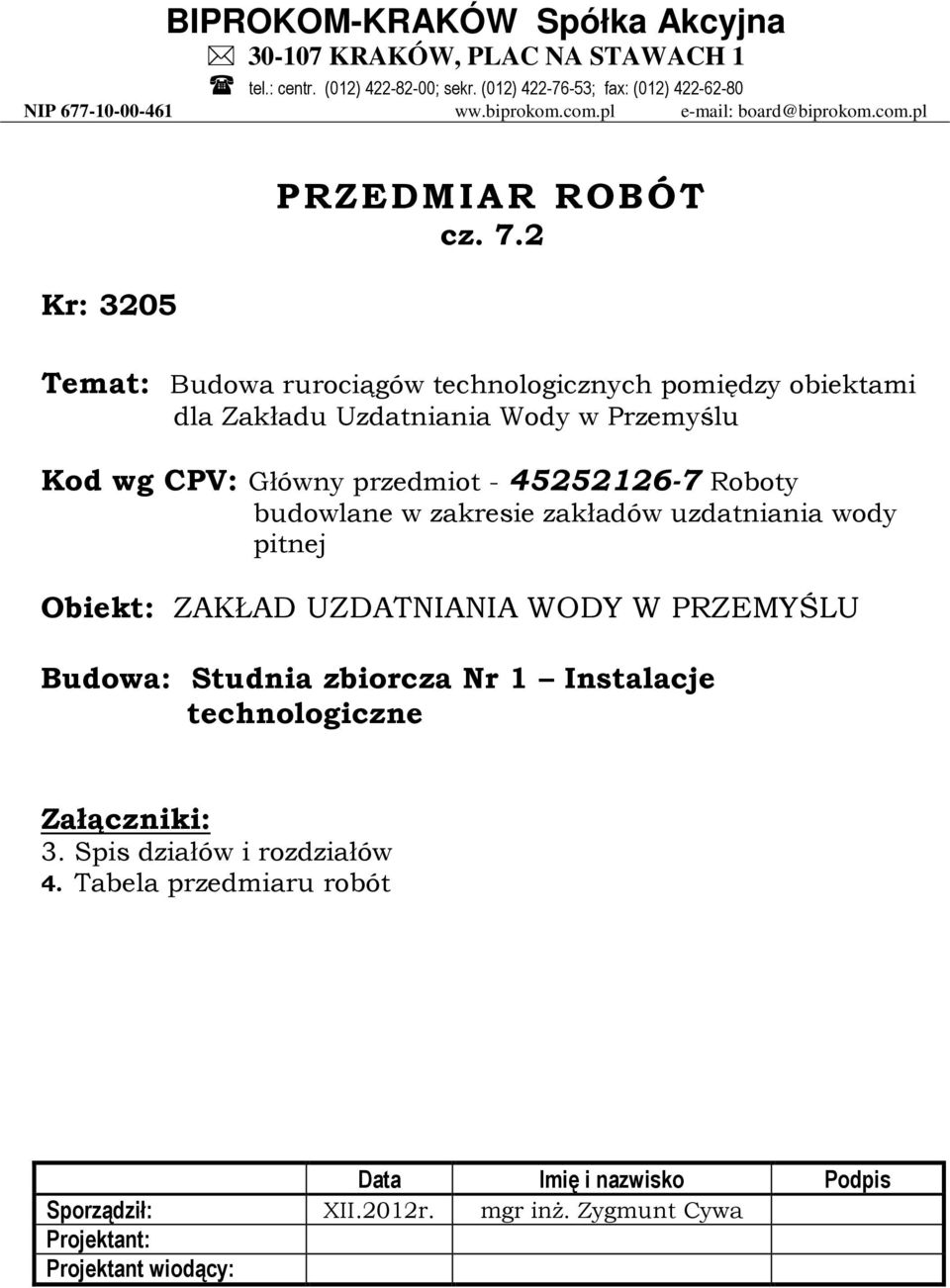

1 BIPROKOM-KRAKÓW Spółka Akcyjna KRAKÓW, PLAC NA STAWACH 1 tel.: centr. (012) ; sekr. (012) ; fax: (012) NIP ww.biprokom.com.pl board@biprokom.com.pl Kr: 3205 PRZEDMIAR ROBÓT cz. 7.2 Temat: Budowa rurociągów technologicznych pomiędzy obiektami dla Zakładu Uzdatniania Wody w Przemyślu Kod wg CPV: Główny przedmiot Roboty budowlane w zakresie zakładów uzdatniania wody pitnej Obiekt: ZAKŁAD UZDATNIANIA WODY W PRZEMYŚLU Budowa: Studnia zbiorcza Nr 1 Instalacje technologiczne Załączniki: 3. Spis działów i rozdziałów 4. Tabela przedmiaru robót Sporządził: Projektant: Projektant wiodący: Data Imię i nazwisko Podpis XII.2012r. mgr inż. Zygmunt Cywa

2 Nr działu Nr rozdzi ału SPIS DZIAŁÓW I ROZDZIAŁÓW Poz. od Poz. do Wyszczególnienie 5 I 1 6 DZIAL I GRUPA ROBOT: 451 KOD CPV: PRZYGOTOWANIE TERENU POD BUDOWE ROBOTY ROZBIORKOWE II 7 26 DZIAL III GRUPA ROBOT 453 KOD CPV ROBOTY W ZAKRESIE INSTALACJI BUDOWLANYCH MONTAZ RUROCIAGOW KSZTALTEK I ARMATURY Strona 1

3 Przedmiar robót 1.00 ( 1-6 ) DZIAL I GRUPA ROBOT: 451 KOD CPV: PRZYGOTOWANIE TERENU POD BUDOWE 1.00 ( 1-6 ) ROBOTY ROZBIORKOWE 1 KNR DEMONTAZ RUROCIAGOW STALOWYCH LACZONYCH NA m 2,50 KOLNIERZE, NA CISN.NOMINALNE 16 KG/CM2 SREDNICA ZEWNETRZNA DO MM DEMONTAZ RUROCIAGOW PRZEZNACZONYCH DO PONOWNEGO MONTAZU ZALOZENIA OGOLNE PKT 9 2 KNR DEMONTAZ KSZTALTEK STALOWYCH LACZONYCH NA KOLN. szt 2,00 NA CISNIENIE NOMINALNE 16 KG/CM2 SREDNICA ZEWNETRZNA DO MM KOLANO 1 KOLN DEMONTAZ RUROCIAGOW PRZEZNACZONYCH DO PONOWNEGO MONTAZU ZALOZENIA OGOLNE PKT 9 3 KNR DEMONTAZ KSZTALTEK STALOWYCH SPAWANYCH szt 1,00 SREDNICA ZEWN.DO MM GRUB.SCIANKI DO 8.8 MM TROJNIK STALOWY DEMONTAZ RUROCIAGOW PRZEZNACZONYCH DO PONOWNEGO MONTAZU ZALOZENIA OGOLNE PKT 9 Strona 2

4 4 KNR DEMONTAZ PRZEPUSTNIC szt 2,00 KOLNIERZOWYCH NA CISNIENIE NOM. DO 16 KG/CM2 PRZEPUSTNICE SREDNICA NOMINALNA 400 MM R i S x KNR ZALADUNEK I WYLADUNEK MATERIALOW BUDOWLANYCH ZA mg(t) 2,50 POMOCA ZURAWIA KOLOWEGO -MASA JEDNEGO LADUNKU DO 0.50 T 6 KNR PRZEWOZ MATERIALOW BUDOWLANYCH mg(t) 2,50 -NA ODL.DO 1 KM KLASA NAWIERZCHNI I ODWOZ MATERIALU Z ROZBIORKI DO 1 KM DO DYSPOZYCJI INWESTORA 2.00 ( 7-26 ) DZIAL III GRUPA ROBOT 453 KOD CPV ROBOTY W ZAKRESIE INSTALACJI BUDOWLANYCH 2.00 ( 7-26 ) MONTAZ RUROCIAGOW KSZTALTEK I ARMATURY 7 KNR ST 0001 MONTAZ RUROCIAGOW STALOWYCH LACZONYCH NA m 2,28 ST 0002 KOLNIERZE, NA CISN.NOMINALNE 16 KG/CM2 DN 400 MM RURY ZE STALI KWASOODPORNEJ MONTAZ ODCINKOW RUROCIAGOW DLA ODCINKOW O DLUGOSCI DO 2 M ZALOZENIA OGOLNE PKT = POZ. 25 RYS 9 0,80 Strona 3

5 1.48= POZ. 26 RYS 9 1,48 RAZEM: 2,28 8 KNR ST 0001 MONTAZ KSZTALTEK STALOWYCH LACZONYCH NA KOLNIERZE szt 1,00 ST 0002 NA CISNIENIE NOMINALNE 16 KG/CM2 ZE STALI K.O. DN 200 MM 1= POZ. 37 KROCIEC 1-KOLN. DN 200 MM L=200 MM 1,00 RAZEM: 1,00 9 KNR ST 0001 MONTAZ KSZTALTEK STALOWYCH LACZONYCH NA KOLNIERZE szt 1,00 ST 0002 ZE STALI K.O. NA CISNIENIE NOMINALNE 16 KG/CM2 DN 400 MM - KOMPENSATOR EPDM 1= POZ. 20 KOMPENSATOR EPDM DN 400 MM 1,00 RAZEM: 1,00 10 KNR ST 0001 MONTAZ KSZTALTEK ZELIWNYCH LACZONYCH NA KOLNIERZE szt 1,00 ST 0002 NA CISNIENIE NOMINALNE 16 KG/CM2 DN 400 MM (ZELIWO SFERIDALNE) 1= POZ. 28 KROCIEC 1-KOLN. Z ZELIWA SFEROID. DN 400 MM 1,00 11 KNR ST 0001 SPAWANIE RECZNE LUKOWE STALI AUSTENICZNYCH 1zlacz 1,00 ST 0002 STALE NIE BADANE RADIOLOGICZNIE DN 200 MM GRUB.SCIANKI DO 8.0 M SPAWANIE KOLNIERZY STALOWYCH GLADKICH DO RUR DWUSTRONNYMI SPOINAMI PACHWINOWYMI ZALOZENIA OGOLNE PKT 8 WRAZ Z KOSZTEM TYCH KOLNIERZY 12 KNR ST 0001 SPAWANIE POLAUTOMATYCZNE METOPDA MIG STALI AUSTEN. 1zlacz 4,00 ST 0002 Z RECZNYM WYK.WARSTWY PRZETOPOWEJ METODA TIG Strona 4

6 SREDN.RUROCIAGU DO MM GR.SCIANKI DO 10.0 MM SPAWANIE KOLNIERZY STALOWYCH GLADKICH DO RUR DWUSTRONNYMI SPOINAMI PACHWINOWYMI ZALOZENIA OGOLNE PKT 8 WRAZ Z KOSZTEM KOLNIERZY 4= 4,00 13 KNR ST 0001 MONTAZ PRZEPUSTNIC KOLNIERZOWYCH Z POKRYCIEM szt 1,00 ST 0002 EPOKSYDOWYM DN 400 MM Z NAPEDEM RECZNYM 14 KNR ST 0001 MONTAZ ZASUW KOLNIERZOWYCH NA CISN KG/CM2 szt 1,00 ST 0002 SREDNICA NOMINALNA 200 MM Z KOLKIEM RECZNYM 15 KNR ST 0001 MONTAZ FILTRU SIATKOWEGO DN 200mm SR. OCZEK 2 mm szt 1,00 ST 0002 CISNIENIE NOMINALNE DO 16 KG/CM2 - ANALOGIA 16 KNR ST 0001 MONTAZ ZAWORU PRZECIWTARANOWEGO DN 200 PN16 szt 1,00 ST 0002 KOLNIERZOWEGO - ANALOGIA 17 Kalkulacja wykon. ST 0001 USZCZELNIENIE PRZEJSCIA PRZEZ SCIANE RURY DN 400MM kpl 2,00 ST 0002 LANCUCHEM USZCZELNIAJACYM LU-7 (17 OGNIW) 18 KNR ST 0001 MONTAZ PRZEPLYWOMIERZA ELEKTROMAGNETYCZNEGO 1 ukla 1,00 ST 0002 DN 400 MM (16'') ZABUDOWANEGO BEZPOSREDNIO W RUROCIAGU 19 KNR ST 0001 SPAWANIE RECZNE LUKOWE STALI WEGLOWYCH 1zlacz 4,00 ST 0002 I NISKOSTOPOWYCH SPOINY NIE BADANE RADIOLOGICZNIE DN 200 MM GRUB.SCIANKI DO 9.0 MM 2+2= 4,00 Strona 5

7 20 KNR ST 0001 SPAWANIE RECZNE LUKOWE STALI WEGLOWYCH 1zlacz 1,00 ST 0002 I NISKOSTOPOWYCH SPOINY NIE BADANE RADIOLOGICZNIE SREDN.RUROCIAGU DO 219 MM GRUB.SCIANKI DO 9.0 MM DLA WYKONANIA ZLACZY SPAWANYCH ODGALEZIEN DO RUR ZAL.OGOLNE PKT WSPAWANIE KROCCA SR 200 MM DO RURY 400 MM 21 KNR ST 0001 MATERIALY DO POLACZEN KOLNIERZ.NA CISN.16KG/CM2 szt 3,00 ST 0002 SREDNICA NOMINALNA W MM DLA STALI K.O. (BEZ KOSZTU KOLNIERZY) 22 KNR ST 0001 MATERIALY DO POLACZEN KOLNIERZ.NA CISN.16KG/CM2 szt 6,00 ST 0002 SREDNICA NOMINALNA W MM DLA STALI K.O. (BEZ KOSZTU KOLNIERZY) 23 Kalkulacja wykon. ST 0001 OWINIECIE POLACZEN KOLNIERZOWYCH W GRUNCIE TASMA szt 1,00 ST 0002 PLASTYCZNA OCHRONNA ANTYKOROZYJNA Z ZAKLADKA 50% DWUKROTNIE Z WCZESNIEJSZYM OCZYSZCZENIEM POWIERZCHNI ORAZ WYGLADZENIEM FALD I WYROWNANIEM STYKOW 24 Kalkulacja wykon. ST 0001 WYPELNIENIE NIEROWNOSCI PRZY POLACZENIACH KOLNIERZ szt 1,00 ST 0002 MASA PLASTYCZNA 25 Kalkulacja wykon. ST 0001 OWINIECIE POLACZEN KOLNIERZOWYCH DN 400 MM W szt 1,00 ST 0002 GRUNCIE TASMA OCHRONY MECHANICZNEJ W 2-WARSTWOWYM SYSTEMIE ZABEZPIECZEN Z ZAKLADKA 50% - 1-KROTNIE 26 KNR ST 0001 PROBY WODNE RUROCIAGOW NA CISNIENIE PROBNE DO m 7,00 ST MPA /100 KG/CM2/ SREDNICA RUROCIAGU DO 406 MM Strona 6
