SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

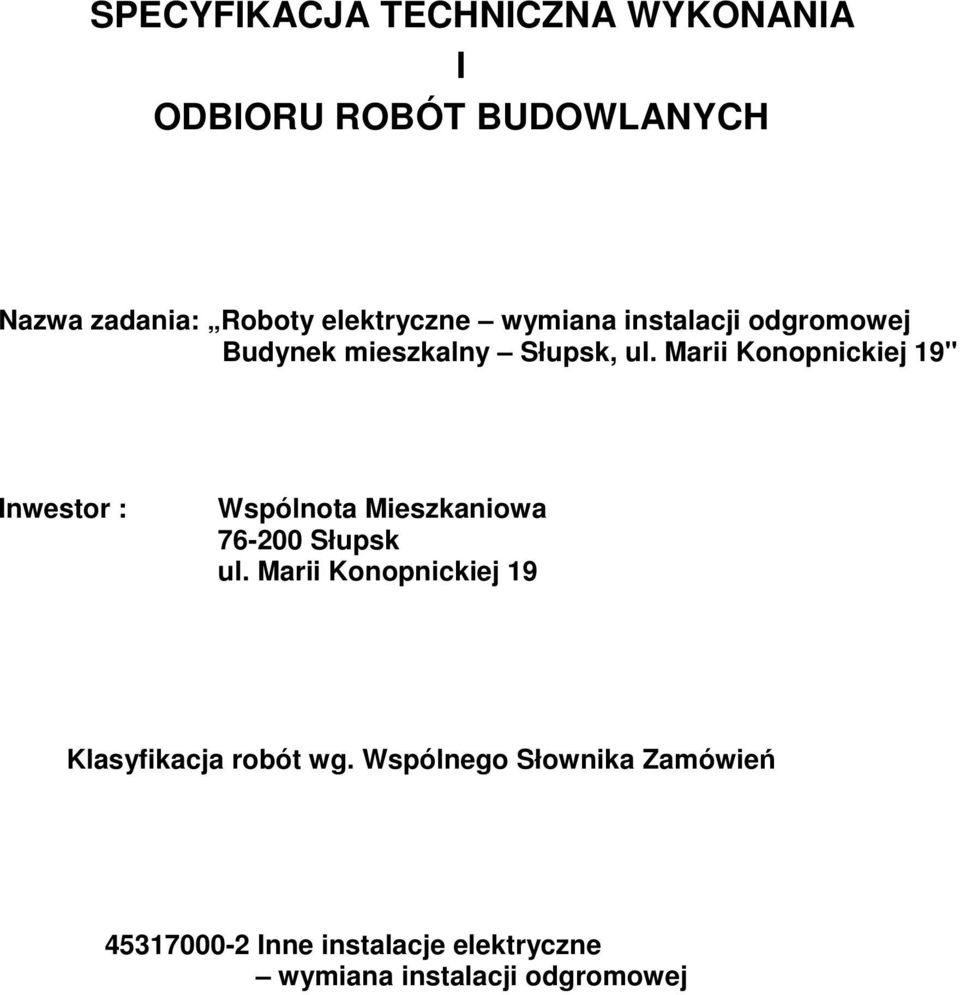

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nazwa zadania: Roboty elektryczne wymiana instalacji odgromowej Inwestor : Wspólnota Mieszkaniowa Słupsk ul. Marii Konopnickiej 19 Klasyfikacja robót wg. Wspólnego Słownika Zamówień Inne instalacje elektryczne wymiana instalacji odgromowej

2 I. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Specyfikacja Techniczna - Wymagania Ogólne odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru Robót, które zostaną wykonane w ramach: 1.2. Zakres stosowania ST Roboty elektryczne wymiana instalacji odgromowej Specyfikacja Techniczna stanowi część Dokumentów Przetargowych i naleŝy ją stosować w zlecaniu i wykonaniu robót Zakres Robót objętych ST Zakres Robót: Wyszczególniony zakres robót przy wymianie instalacji odgromowej nienapręŝanej naleŝy ściśle zsynchronizować z terminem wykonywania termomodernizacji budynku wraz z izolacją ścian fundamentowych i robotami towarzyszącymi. Wymianę instalacji odgromowej naleŝy wykonać zgodnie ze Specyfikacją Techniczną i Opisem Technicznym w następujący sposób: - zdemontować stare poziome przewody instalacji odgromowej na dachu, - zdemontować wsporniki odstępowe instalacji odgromowej na dachu, - zdemontować pionowe przewody instalacji odgromowej na ścianach, - zdemontować pozostałe stare wsporniki instalacji odgromowej na ścianach, - wykonać nową poziomą instalację odgromową na wspornikach obsadzanych na dachu, z pręta ocynkowanego o średnicy fi 8 mm, - zamontować podczas ocieplania ścian styropianem rury winidurowe o średnicy fi 15 mm pod przewody pionowe instalacji odgromowej, - przeprowadzić w zamontowanych rurach winidurowych pionową instalację odgromową z pręta stalowego ocynkowanego o średnicy fi 8 mm zgodnie z normą PN-IEC , - wykonać połączenia instalacji za pomocą złączy skręcanych uniwersalnych, - dokonać uszczelnień wsporników na dachu za pomocą uszczelniacza dekarskiego, - ułoŝyć w gotowym wykopie na głębokości 0,80 m nowy uziom z bednarki stalowej ocynkowanej 40x4 mm i połączyć z przewodami uziemiającymi przez spawanie, - zabezpieczyć uziomy osłoną ze stali kątowej zabezpieczonej przed korozją, - wykonać montaŝ złączy kontrolnych z połączeniem drut-płaskownik w instalacji odgromowej i uziemiającej zabezpieczając taśmą np. Denso na styku z gruntem, - wykonać montaŝ gotowych skrzynek do złączy kontrolnych zamykanych na kłódkę, - wszystkie wystające elementy na dachu wyposaŝyć w zwody i połączyć z najbliŝszą instalacją odgromową, - wykonać połączenia złączy probierczych w zamontowanych skrzynkach kontrolnych, - wykonać pomiary instalacji odgromowej, - usunąć i wywieźć zdemontowane materiały i odpady porozbiórkowe.

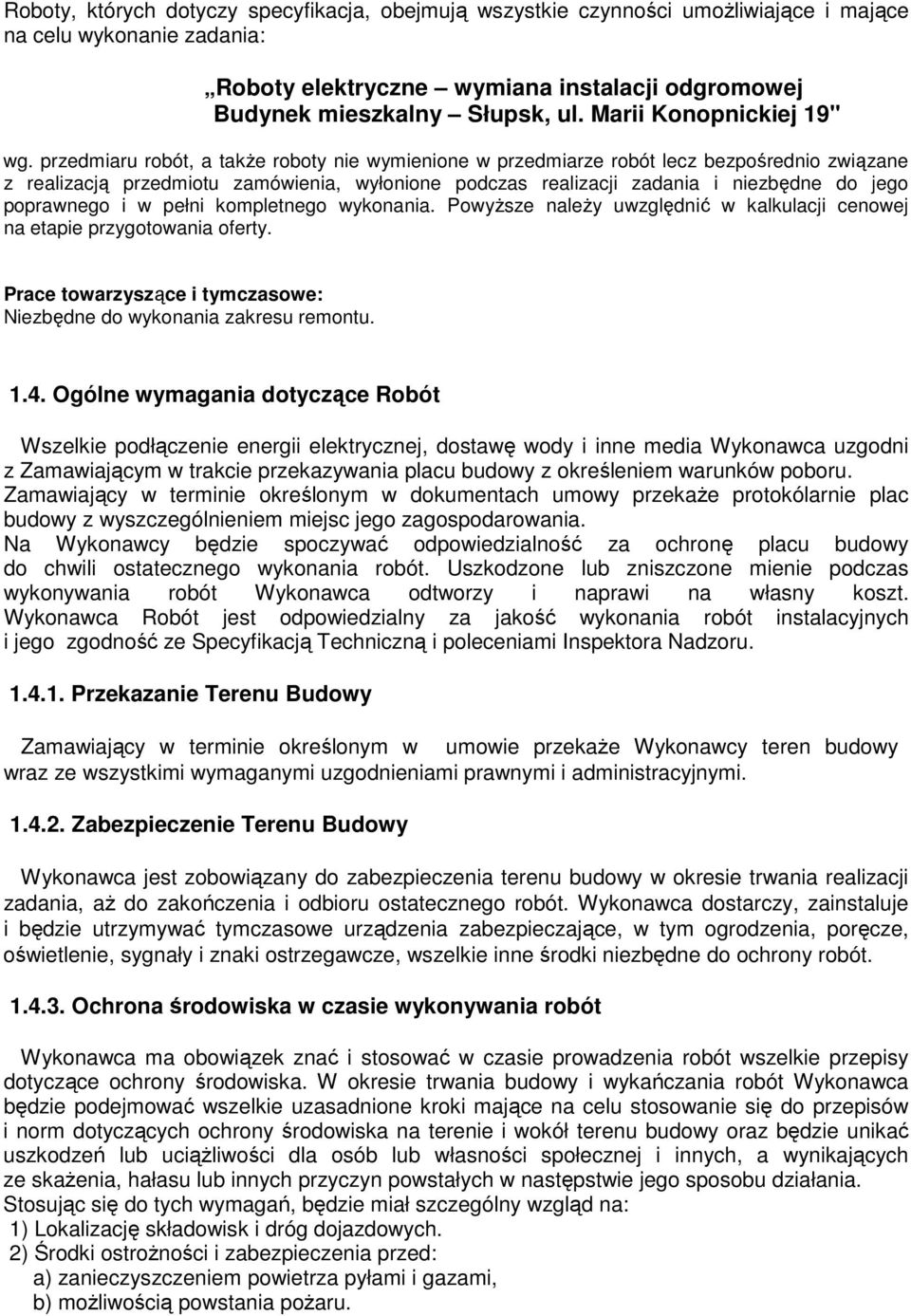

3 Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie zadania: Roboty elektryczne wymiana instalacji odgromowej wg. przedmiaru robót, a takŝe roboty nie wymienione w przedmiarze robót lecz bezpośrednio związane z realizacją przedmiotu zamówienia, wyłonione podczas realizacji zadania i niezbędne do jego poprawnego i w pełni kompletnego wykonania. PowyŜsze naleŝy uwzględnić w kalkulacji cenowej na etapie przygotowania oferty. Prace towarzyszące i tymczasowe: Niezbędne do wykonania zakresu remontu Ogólne wymagania dotyczące Robót Wszelkie podłączenie energii elektrycznej, dostawę wody i inne media Wykonawca uzgodni z Zamawiającym w trakcie przekazywania placu budowy z określeniem warunków poboru. Zamawiający w terminie określonym w dokumentach umowy przekaŝe protokólarnie plac budowy z wyszczególnieniem miejsc jego zagospodarowania. Na Wykonawcy będzie spoczywać odpowiedzialność za ochronę placu budowy do chwili ostatecznego wykonania robót. Uszkodzone lub zniszczone mienie podczas wykonywania robót Wykonawca odtworzy i naprawi na własny koszt. Wykonawca Robót jest odpowiedzialny za jakość wykonania robót instalacyjnych i jego zgodność ze Specyfikacją Techniczną i poleceniami Inspektora Nadzoru Przekazanie Terenu Budowy Zamawiający w terminie określonym w umowie przekaŝe Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi Zabezpieczenie Terenu Budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji zadania, aŝ do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, wszelkie inne środki niezbędne do ochrony robót Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska. W okresie trwania budowy i wykańczania robót Wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej i innych, a wynikających ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, będzie miał szczególny wzgląd na: 1) Lokalizację składowisk i dróg dojazdowych. 2) Środki ostroŝności i zabezpieczenia przed: a) zanieczyszczeniem powietrza pyłami i gazami, b) moŝliwością powstania poŝaru.

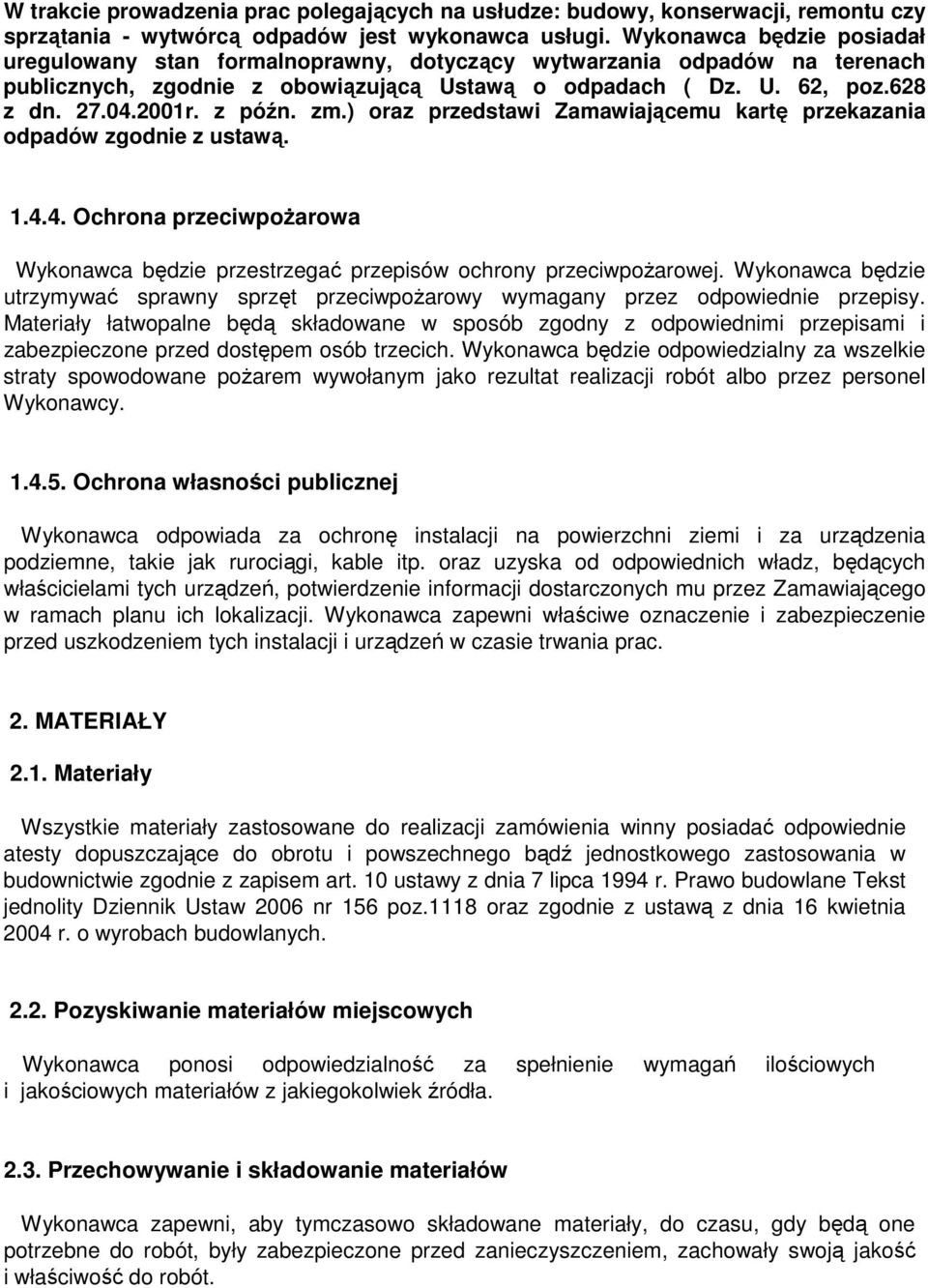

4 W trakcie prowadzenia prac polegających na usłudze: budowy, konserwacji, remontu czy sprzątania - wytwórcą odpadów jest wykonawca usługi. Wykonawca będzie posiadał uregulowany stan formalnoprawny, dotyczący wytwarzania odpadów na terenach publicznych, zgodnie z obowiązującą Ustawą o odpadach ( Dz. U. 62, poz.628 z dn r. z późn. zm.) oraz przedstawi Zamawiającemu kartę przekazania odpadów zgodnie z ustawą Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy wymagany przez odpowiednie przepisy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Ochrona własności publicznej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz, będących właścicielami tych urządzeń, potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania prac. 2. MATERIAŁY 2.1. Materiały Wszystkie materiały zastosowane do realizacji zamówienia winny posiadać odpowiednie atesty dopuszczające do obrotu i powszechnego bądź jednostkowego zastosowania w budownictwie zgodnie z zapisem art. 10 ustawy z dnia 7 lipca 1994 r. Prawo budowlane Tekst jednolity Dziennik Ustaw 2006 nr 156 poz.1118 oraz zgodnie z ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych Pozyskiwanie materiałów miejscowych Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów z jakiegokolwiek źródła Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót.

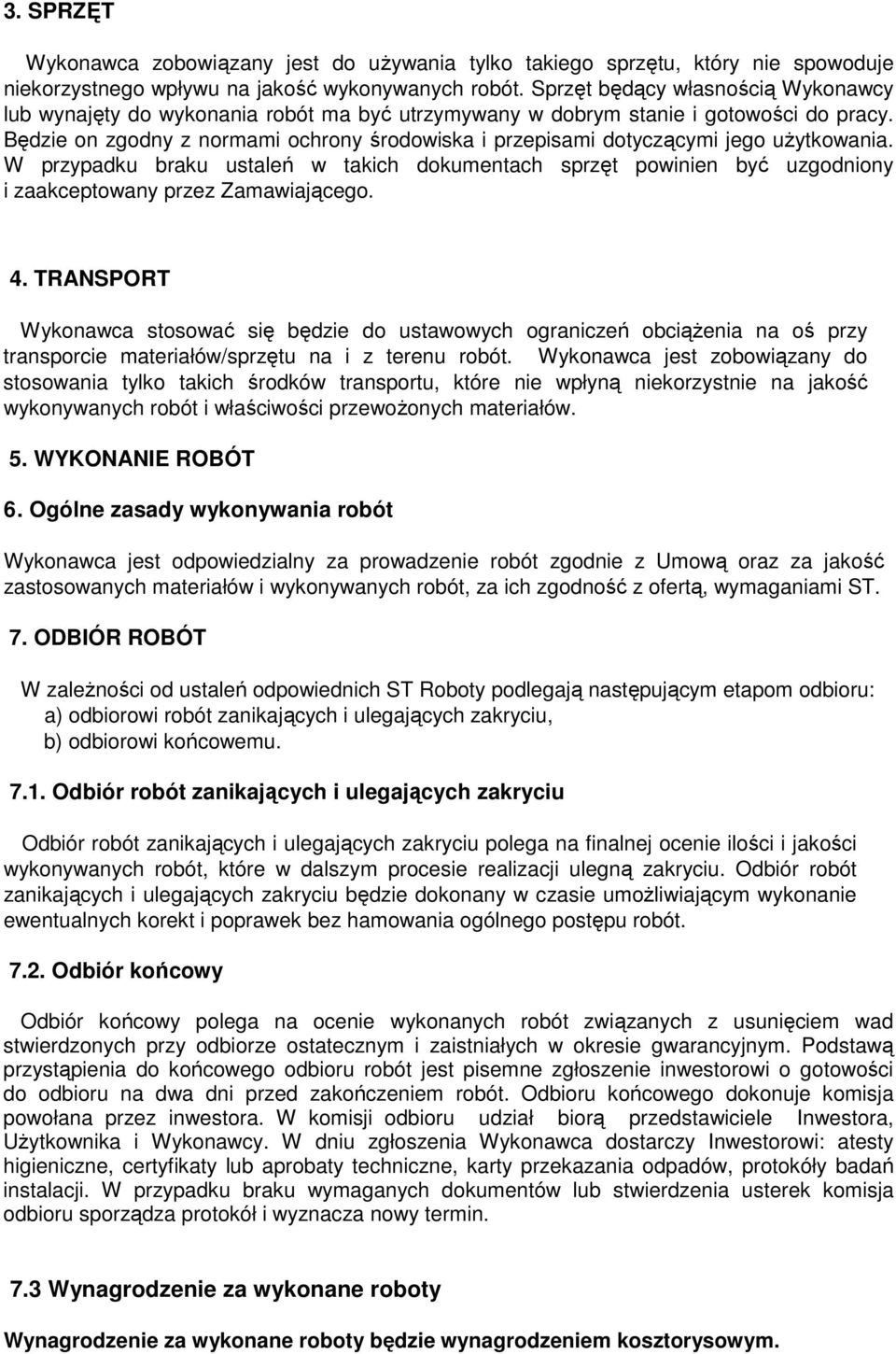

5 3. SPRZĘT Wykonawca zobowiązany jest do uŝywania tylko takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania. W przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Zamawiającego. 4. TRANSPORT Wykonawca stosować się będzie do ustawowych ograniczeń obciąŝenia na oś przy transporcie materiałów/sprzętu na i z terenu robót. Wykonawca jest zobowiązany do stosowania tylko takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. 5. WYKONANIE ROBÓT 6. Ogólne zasady wykonywania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z ofertą, wymaganiami ST. 7. ODBIÓR ROBÓT W zaleŝności od ustaleń odpowiednich ST Roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi końcowemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót Odbiór końcowy Odbiór końcowy polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Podstawą przystąpienia do końcowego odbioru robót jest pisemne zgłoszenie inwestorowi o gotowości do odbioru na dwa dni przed zakończeniem robót. Odbioru końcowego dokonuje komisja powołana przez inwestora. W komisji odbioru udział biorą przedstawiciele Inwestora, UŜytkownika i Wykonawcy. W dniu zgłoszenia Wykonawca dostarczy Inwestorowi: atesty higieniczne, certyfikaty lub aprobaty techniczne, karty przekazania odpadów, protokóły badań instalacji. W przypadku braku wymaganych dokumentów lub stwierdzenia usterek komisja odbioru sporządza protokół i wyznacza nowy termin. 7.3 Wynagrodzenie za wykonane roboty Wynagrodzenie za wykonane roboty będzie wynagrodzeniem kosztorysowym.

6 7.4 Dokumenty odniesienia Przedmiar robót Aktualne normy budowlane Warunki techniczne wykonania i odbioru robót OPIS TECHNICZNY DO SPECYFIKACJI Roboty elektryczne wymiana instalacji odgromowej W trakcie wykonywania termomodernizacji budynku wraz z izolacją ścian fundamentowych i robotami towarzyszącymi, zamierzeniem dodatkowym jest wykonanie instalacji odgromowej, Częściowo jako odtworzeniowej, a częściowo jako nowej. W skład instalacji odgromowej będą wchodzić: - zwody poziome wykonane z prętów stalowych ocynkowanych o średnicy fi 8 mm, - zwody pionowe w postaci prętów stalowych ocynkowanych o średnicy fi 8 mm ułoŝonych w rurkach winidurowych o średnicy fi 15 mm, - uziom otokowy z bednarki stalowej ocynkowanej 40x4 mm, - wsporniki odstępowe, iglice, złącza krzyŝowe, połączeniowe, probiercze kontrolne. Na dachu, zwody poziome naleŝy umieszczać na zamontowanych w miejscach poprzednich wspornikach odstępowych. Wszystkie elementy budowlane nieprzewodzące, znajdujące się nad powierzchnią dachu, naleŝy wyposaŝyć w zwody i połączyć z siatką zwodów poziomych. Wszystkie metalowe części budynku znajdujące się nad powierzchnią dachu, takie jak kominy, facjatki i inne metalowe elementy, naleŝy połączyć z najbliŝszym zwodem odprowadzającym. Instalację naleŝy połączyć do nowego uziomu otokowego z bednarki stalowej ocynkowanej 40x4 mm ułoŝonego w gruncie około 1,0 m od fundamentów, w przygotowanym wykopie pod izolację ścian fundamentowych, na głębokości 0,80 m lub wykorzystać istniejący otok po sprawdzeniu jego stanu i skuteczności rezystancji uziemienia. Do uziomu otokowego naleŝy dołączyć przewody łączące zacisk kontrolny zlokalizowany w uszczelnionej studzience kontrolnej poziomej typu Galmar w miejscach połączeń przewodów kontrolno - pomiarowych. Zacisk kontrolny zainstalowany powinien być między przewodem odprowadzającym, a uziomem otokowym, ale to pokaŝe wykonanie wykopu. Wszystkie połączenia z uziomem naleŝy wykonać przez spawanie w wykopie. Połączenia spawane naleŝy zabezpieczyć przed korozją farba antykorozyjną i owinąć taśmą Denso. Miejsca przebiegu instalacji między gruntem, a powierzchnią naleŝy równieŝ zabezpieczyć i owinąć taśmą Denso na głębokość 15 cm w dół i górę. W trakcie robót ociepleniowych podczas mocowania płyt styropianowych, naleŝy zatopić w nich atestowane rury winidurowe o średnicy fi 15 mm i poprowadzić w nich pionową instalację odgromową z pręta stalowego ocynkowanego o średnicy fi 8 mm, zgodnie z odpowiednią Normą PN IEC Na wysokości 1,50 m nad poziomem terenu zamontować na elewacji ścian budynku skrzynki mieszczące złącza probiercze i łączące pionowe zwody z uziomem otokowym oraz słuŝące do wykonania pomiarów skuteczności działania instalacji odgromowej (zaciski probiercze). Po wykonaniu kompletnej instalacji odgromowej i sprawdzeniu wszystkich połączeń, naleŝy wykonać pomiary rezystancji uziemienia. Rezystancja uziemienia nie powinna przekroczyć 10 Ω.

7 Po wykonaniu pozytywnych pomiarów instalacji odgromowej naleŝy przedstawić Inwestorowi protokoły z pomiarów oraz deklaracje zgodności na zastosowane materiały. Ponadto wszystkie złącza powinny być zabezpieczone przed korozją i przesmarowane wazeliną techniczną. Złącza pomiarowo kontrolne musza być opisane i oznaczone metką kontrolną. Elementy instalacji odgromowej muszą posiadać certyfikat na znak bezpieczeństwa i zgodności europejskiej CЄ oraz deklarację zgodności z określonymi normami i aprobatami technicznymi. Poziomą instalację odgromową wykonywać naleŝy zawsze po zakończeniu robót dekarskich i montaŝu wszystkich obróbek blacharskich na dachu. Warunki doboru i wykonania instalacji odgromowej są określone przez następujące normy: a/. PN IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. b/. PN 86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. c/. PN IEC : 2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B Projektowanie, montaŝ, konserwacja i sprawdzanie urządzeń piorunochronnych. Wszystkie powyŝsze prace objęte niniejszą Specyfikacją naleŝy powierzyć do wykonania firmom specjalistycznym w danej branŝy instalacyjnej. Roboty naleŝy prowadzić ze szczególną starannością i dbałością, zaleceniami producentów oraz warunkami technicznymi wykonania i odbioru robót. Podczas wykonywania robót budowlanych naleŝy bezwzględnie przestrzegać przepisów i zasad BHP i PpoŜ. Specyfikację wykonał: Władysław Zaborowski Marzec 2014 r. tel
