Model ED 260 Suszarki i komory temperaturowe Avantgarde.Line z konwekcją naturalną

Transkrypt

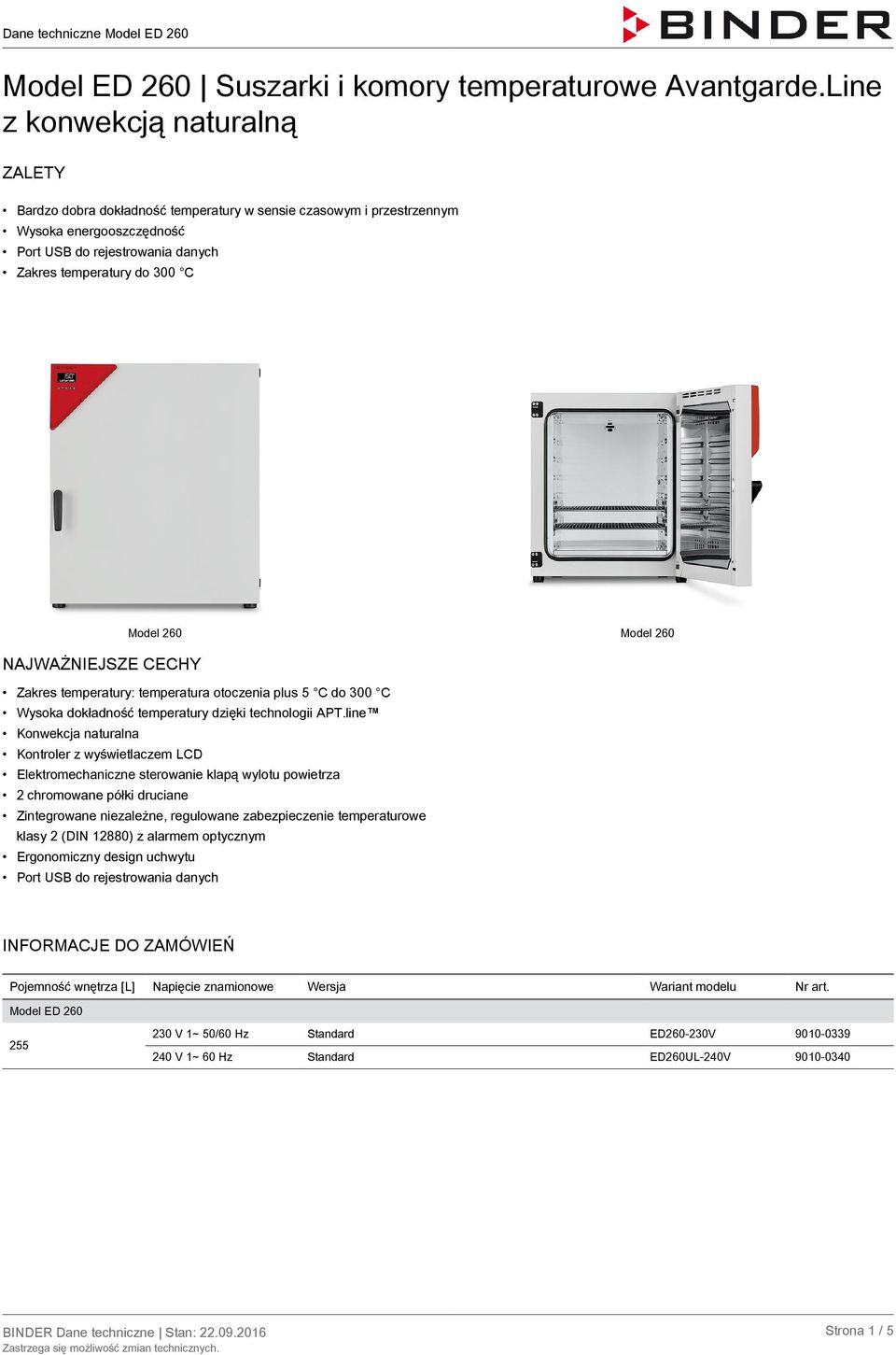

1 Model ED 260 Suszarki i komory temperaturowe Avantgarde.Line z konwekcją naturalną ZALETY Bardzo dobra dokładność temperatury w sensie czasowym i przestrzennym Wysoka energooszczędność Port USB do rejestrowania danych Zakres temperatury do 300 C Model 260 Model 260 NAJWAŻNIEJSZE CECHY Zakres temperatury: temperatura otoczenia plus 5 C do 300 C Wysoka dokładność temperatury dzięki technologii APT.line Konwekcja naturalna Kontroler z wyświetlaczem LCD Elektromechaniczne sterowanie klapą wylotu powietrza 2 chromowane półki druciane Zintegrowane niezależne, regulowane zabezpieczenie temperaturowe klasy 2 (DIN 12880) z alarmem optycznym Ergonomiczny design uchwytu Port USB do rejestrowania danych INFORMACJE DO ZAMÓWIEŃ Pojemność wnętrza [L] Napięcie znamionowe Wersja Wariant modelu Nr art. Model ED V 1~ 50/60 Hz Standard ED V V 1~ 60 Hz Standard ED260UL-240V Strona 1 / 5

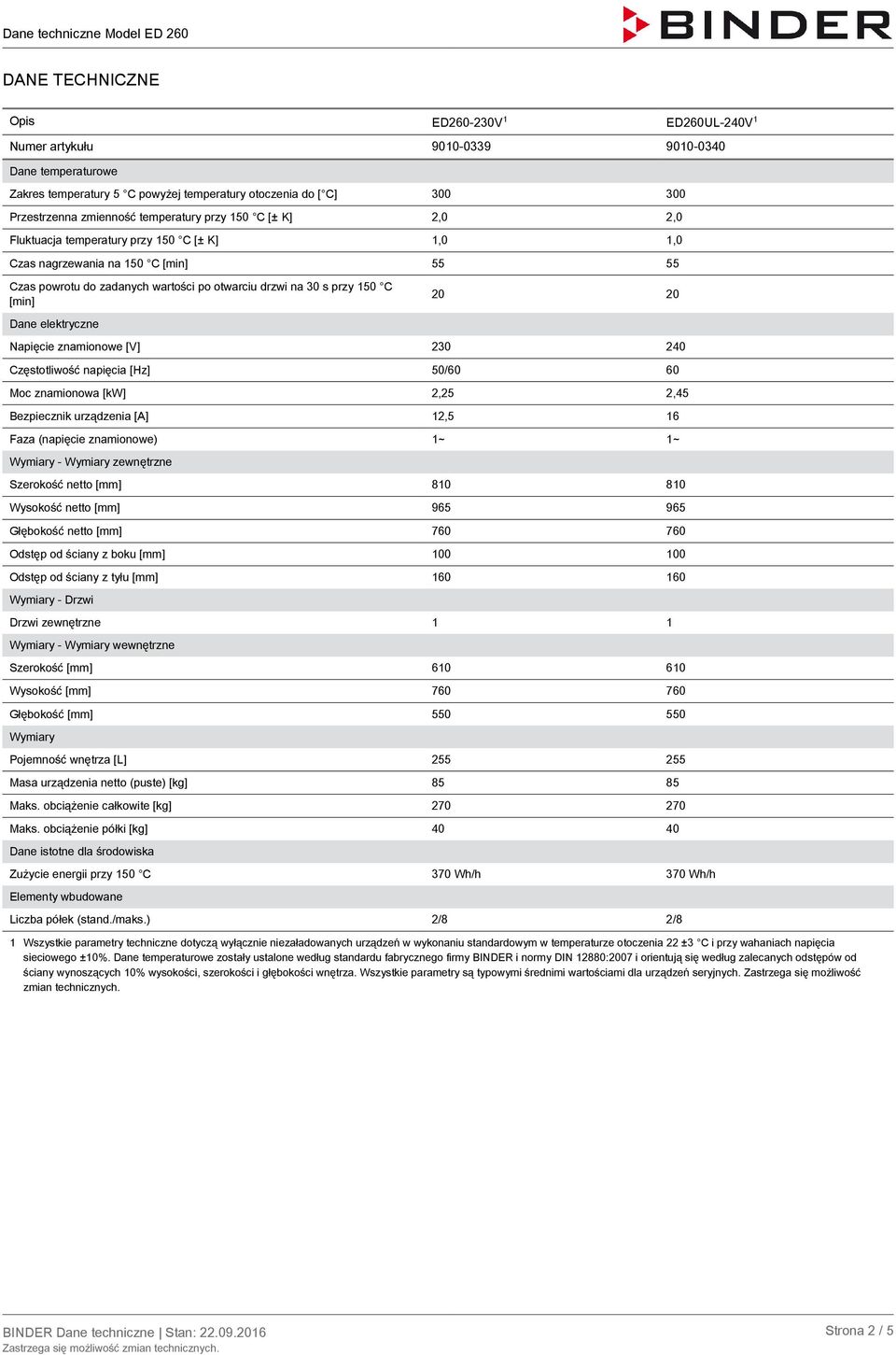

2 DANE TECHNICZNE Opis ED V 1 ED260UL-240V 1 Numer artykułu Dane temperaturowe Zakres temperatury 5 C powyżej temperatury otoczenia do [ C] Przestrzenna zmienność temperatury przy 150 C [± K] 2,0 2,0 Fluktuacja temperatury przy 150 C [± K] 1,0 1,0 Czas nagrzewania na 150 C [min] Czas powrotu do zadanych wartości po otwarciu drzwi na 30 s przy 150 C [min] Dane elektryczne Napięcie znamionowe [V] Częstotliwość napięcia [Hz] 50/60 60 Moc znamionowa [kw] 2,25 2,45 Bezpiecznik urządzenia [A] 12,5 16 Faza (napięcie znamionowe) 1~ 1~ Wymiary - Wymiary zewnętrzne Szerokość netto [mm] Wysokość netto [mm] Głębokość netto [mm] Odstęp od ściany z boku [mm] Odstęp od ściany z tyłu [mm] Wymiary - Drzwi Drzwi zewnętrzne 1 1 Wymiary - Wymiary wewnętrzne Szerokość [mm] Wysokość [mm] Głębokość [mm] Wymiary Pojemność wnętrza [L] Masa urządzenia netto (puste) [kg] Maks. obciążenie całkowite [kg] Maks. obciążenie półki [kg] Dane istotne dla środowiska Zużycie energii przy 150 C 370 Wh/h 370 Wh/h Elementy wbudowane Liczba półek (stand./maks.) 2/8 2/8 1 Wszystkie parametry techniczne dotyczą wyłącznie niezaładowanych urządzeń w wykonaniu standardowym w temperaturze otoczenia 22 ±3 C i przy wahaniach napięcia sieciowego ±10%. Dane temperaturowe zostały ustalone według standardu fabrycznego firmy BINDER i normy DIN 12880:2007 i orientują się według zalecanych odstępów od ściany wynoszących 10% wysokości, szerokości i głębokości wnętrza. Wszystkie parametry są typowymi średnimi wartościami dla urządzeń seryjnych. Zastrzega się możliwość zmian technicznych. Strona 2 / 5

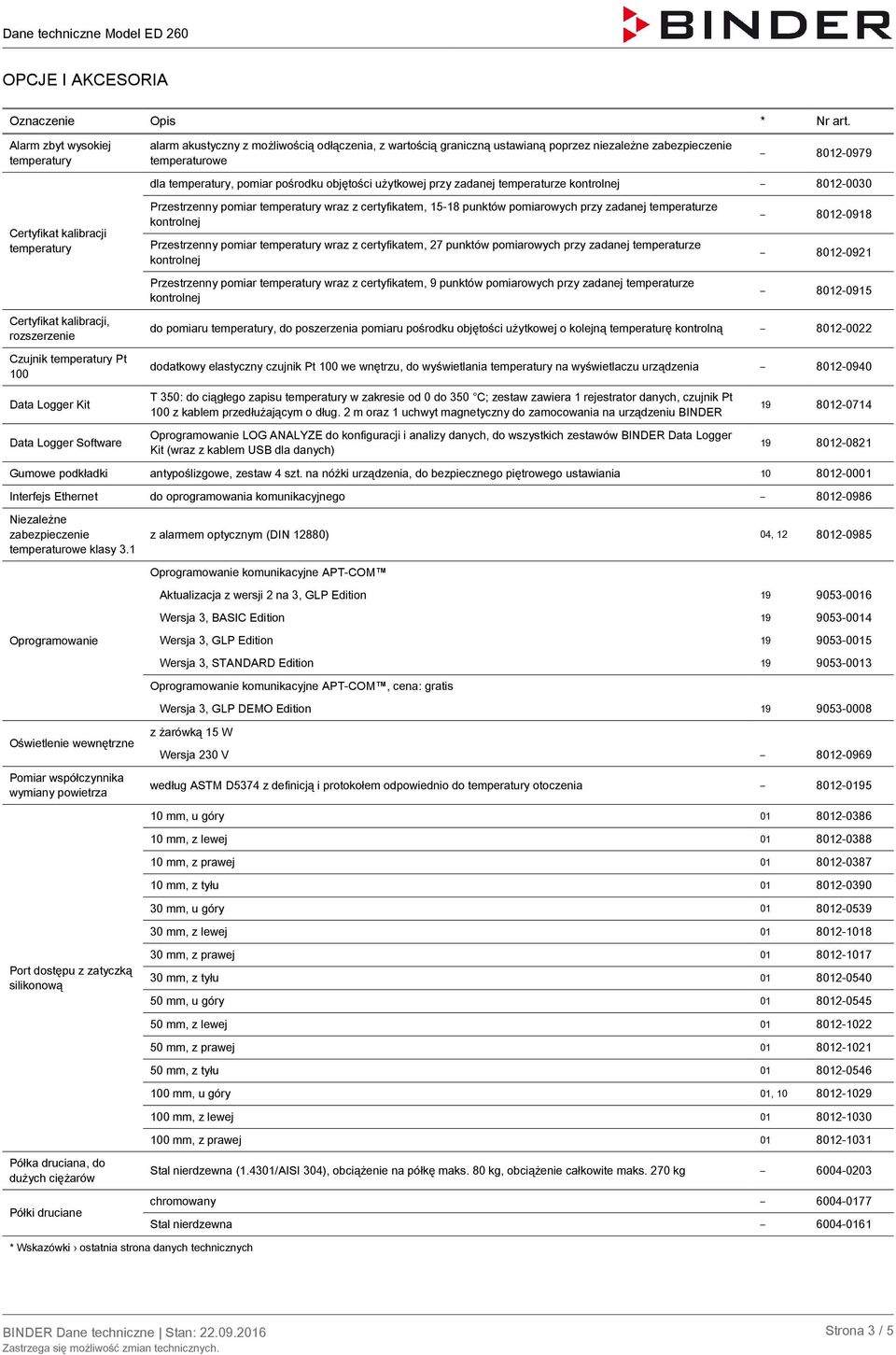

3 OPCJE I AKCESORIA Alarm zbyt wysokiej temperatury Certyfikat kalibracji temperatury Certyfikat kalibracji, rozszerzenie Czujnik temperatury Pt 100 Data Logger Kit Data Logger Software alarm akustyczny z możliwością odłączenia, z wartością graniczną ustawianą poprzez niezależne zabezpieczenie temperaturowe dla temperatury, pomiar pośrodku objętości użytkowej przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, punktów pomiarowych przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze do pomiaru temperatury, do poszerzenia pomiaru pośrodku objętości użytkowej o kolejną temperaturę kontrolną dodatkowy elastyczny czujnik Pt 100 we wnętrzu, do wyświetlania temperatury na wyświetlaczu urządzenia T 350: do ciągłego zapisu temperatury w zakresie od 0 do 350 C; zestaw zawiera 1 rejestrator danych, czujnik Pt 100 z kablem przedłużającym o dług. 2 m oraz 1 uchwyt magnetyczny do zamocowania na urządzeniu BINDER Oprogramowanie LOG ANALYZE do konfiguracji i analizy danych, do wszystkich zestawów BINDER Data Logger Kit (wraz z kablem USB dla danych) Gumowe podkładki antypoślizgowe, zestaw 4 szt. na nóżki urządzenia, do bezpiecznego piętrowego ustawiania Interfejs Ethernet do oprogramowania komunikacyjnego Niezależne zabezpieczenie temperaturowe klasy 3.1 Oprogramowanie Oświetlenie wewnętrzne Pomiar współczynnika wymiany powietrza Port dostępu z zatyczką silikonową Półka druciana, do dużych ciężarów Półki druciane z alarmem optycznym (DIN 12880) 04, Oprogramowanie komunikacyjne APT-COM Aktualizacja z wersji 2 na 3, GLP Edition Wersja 3, BASIC Edition Wersja 3, GLP Edition Wersja 3, STANDARD Edition Oprogramowanie komunikacyjne APT-COM, cena: gratis Wersja 3, GLP DEMO Edition z żarówką 15 W Wersja 230 V według ASTM D5374 z definicją i protokołem odpowiednio do temperatury otoczenia mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry 01, mm, z lewej mm, z prawej Stal nierdzewna (1.4301/AISI 304), obciążenie na półkę maks. 80 kg, obciążenie całkowite maks. 270 kg chromowany Stal nierdzewna Strona 3 / 5

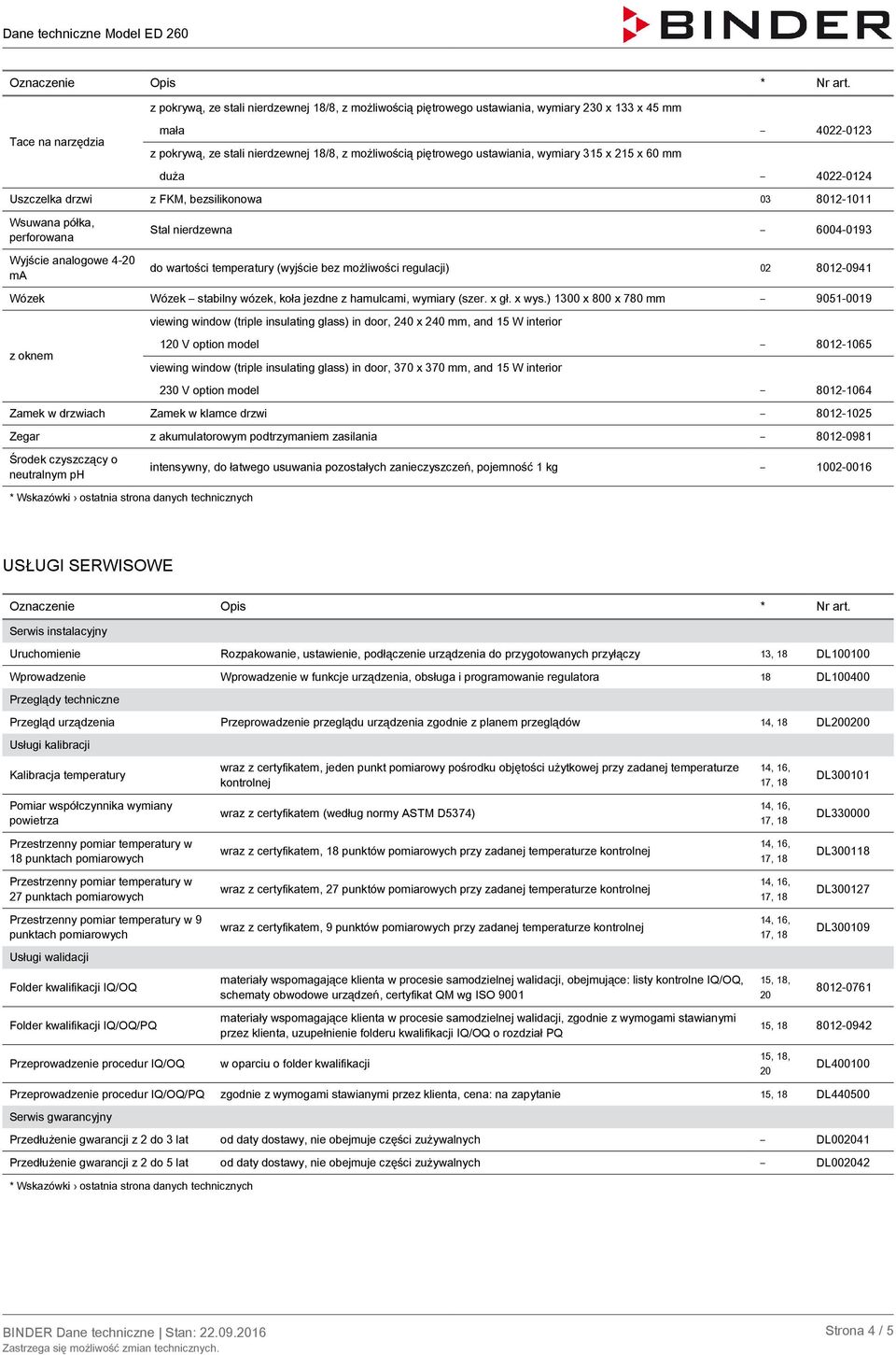

4 z pokrywą, ze stali nierdzewnej 18/8, z możliwością piętrowego ustawiania, wymiary 230 x 133 x 45 mm Tace na narzędzia mała z pokrywą, ze stali nierdzewnej 18/8, z możliwością piętrowego ustawiania, wymiary 315 x 215 x 60 mm duża Uszczelka drzwi z FKM, bezsilikonowa Wsuwana półka, perforowana Wyjście analogowe 4-20 ma Stal nierdzewna do wartości temperatury (wyjście bez możliwości regulacji) Wózek Wózek stabilny wózek, koła jezdne z hamulcami, wymiary (szer. x gł. x wys.) 1300 x 800 x 780 mm viewing window (triple insulating glass) in door, 240 x 240 mm, and 15 W interior z oknem 120 V option model viewing window (triple insulating glass) in door, 370 x 370 mm, and 15 W interior 230 V option model Zamek w drzwiach Zamek w klamce drzwi Zegar z akumulatorowym podtrzymaniem zasilania Środek czyszczący o neutralnym ph intensywny, do łatwego usuwania pozostałych zanieczyszczeń, pojemność 1 kg USŁUGI SERWISOWE Serwis instalacyjny Uruchomienie Rozpakowanie, ustawienie, podłączenie urządzenia do przygotowanych przyłączy 13, 18 DL Wprowadzenie Wprowadzenie w funkcje urządzenia, obsługa i programowanie regulatora 18 DL Przeglądy techniczne Przegląd urządzenia Przeprowadzenie przeglądu urządzenia zgodnie z planem przeglądów 14, 18 DL Usługi kalibracji Kalibracja temperatury wraz z certyfikatem, jeden punkt pomiarowy pośrodku objętości użytkowej przy zadanej temperaturze DL Pomiar współczynnika wymiany powietrza wraz z certyfikatem (według normy ASTM D5374) DL Przestrzenny pomiar temperatury w 18 punktach pomiarowych wraz z certyfikatem, 18 punktów pomiarowych przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 27 punktach pomiarowych wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 9 punktach pomiarowych wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze DL Usługi walidacji Folder kwalifikacji IQ/OQ materiały wspomagające klienta w procesie samodzielnej walidacji, obejmujące: listy kontrolne IQ/OQ, schematy obwodowe urządzeń, certyfikat QM wg ISO , 18, Folder kwalifikacji IQ/OQ/PQ materiały wspomagające klienta w procesie samodzielnej walidacji, zgodnie z wymogami stawianymi przez klienta, uzupełnienie folderu kwalifikacji IQ/OQ o rozdział PQ 15, Przeprowadzenie procedur IQ/OQ w oparciu o folder kwalifikacji 15, 18, 20 DL Przeprowadzenie procedur IQ/OQ/PQ zgodnie z wymogami stawianymi przez klienta, cena: na zapytanie 15, 18 DL Serwis gwarancyjny Przedłużenie gwarancji z 2 do 3 lat od daty dostawy, nie obejmuje części zużywalnych DL Przedłużenie gwarancji z 2 do 5 lat od daty dostawy, nie obejmuje części zużywalnych DL Strona 4 / 5

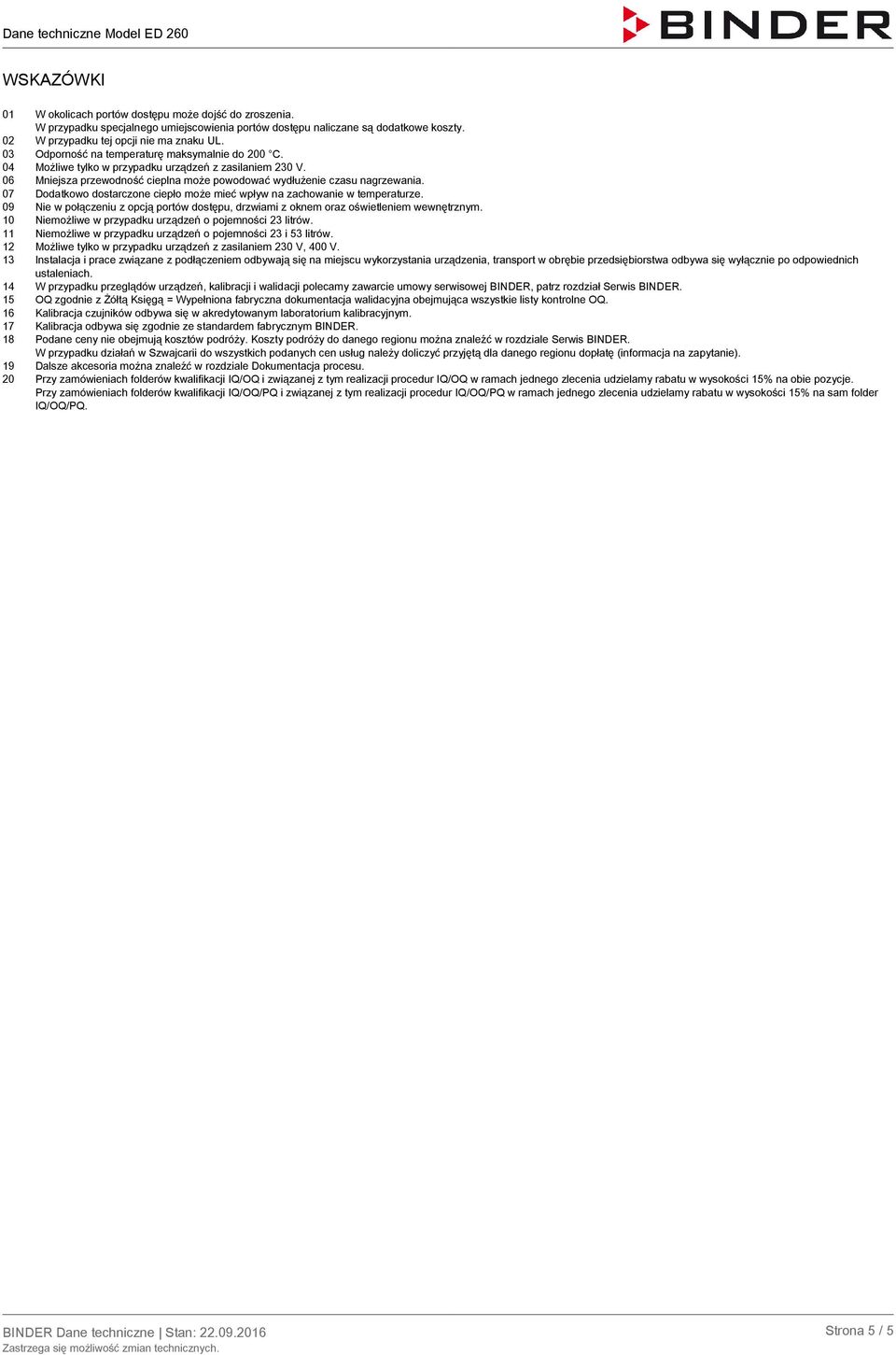

5 WSKAZÓWKI 01 W okolicach portów dostępu może dojść do zroszenia. W przypadku specjalnego umiejscowienia portów dostępu naliczane są dodatkowe koszty. 02 W przypadku tej opcji nie ma znaku UL. 03 Odporność na temperaturę maksymalnie do 200 C. 04 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V. 06 Mniejsza przewodność cieplna może powodować wydłużenie czasu nagrzewania. 07 Dodatkowo dostarczone ciepło może mieć wpływ na zachowanie w temperaturze. 09 Nie w połączeniu z opcją portów dostępu, drzwiami z oknem oraz oświetleniem wewnętrznym. 10 Niemożliwe w przypadku urządzeń o pojemności 23 litrów. 11 Niemożliwe w przypadku urządzeń o pojemności 23 i 53 litrów. 12 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V, 400 V. 13 Instalacja i prace związane z podłączeniem odbywają się na miejscu wykorzystania urządzenia, transport w obrębie przedsiębiorstwa odbywa się wyłącznie po odpowiednich ustaleniach. 14 W przypadku przeglądów urządzeń, kalibracji i walidacji polecamy zawarcie umowy serwisowej BINDER, patrz rozdział Serwis BINDER. 15 OQ zgodnie z Żółtą Księgą = Wypełniona fabryczna dokumentacja walidacyjna obejmująca wszystkie listy kontrolne OQ. 16 Kalibracja czujników odbywa się w akredytowanym laboratorium kalibracyjnym. 17 Kalibracja odbywa się zgodnie ze standardem fabrycznym BINDER. 18 Podane ceny nie obejmują kosztów podróży. Koszty podróży do danego regionu można znaleźć w rozdziale Serwis BINDER. W przypadku działań w Szwajcarii do wszystkich podanych cen usług należy doliczyć przyjętą dla danego regionu dopłatę (informacja na zapytanie). 19 Dalsze akcesoria można znaleźć w rozdziale Dokumentacja procesu. 20 Przy zamówieniach folderów kwalifikacji IQ/OQ i związanej z tym realizacji procedur IQ/OQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na obie pozycje. Przy zamówieniach folderów kwalifikacji IQ/OQ/PQ i związanej z tym realizacji procedur IQ/OQ/PQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na sam folder IQ/OQ/PQ. Strona 5 / 5
