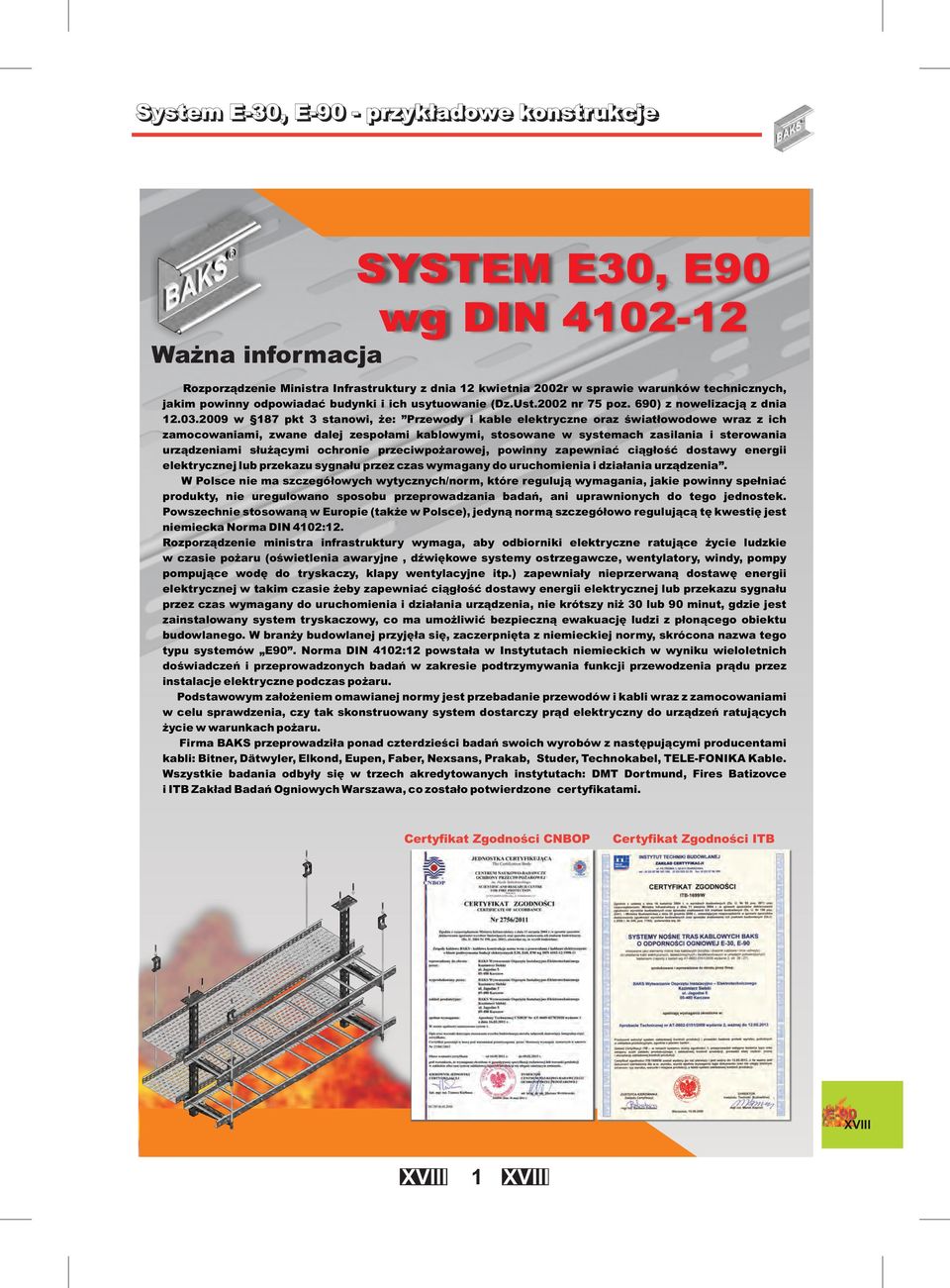

1 System E-0, E-0 - przykładowe konstrukcje Ważna informacja Rozporządzenie Ministra Infrastruktury z dnia kwietnia 00r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.Ust.00 poz. 0) z nowelizacją z dnia.0.00 w pkt stanowi, że: Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane dalej zespołami kablowymi, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia. W Polsce nie ma szczegółowych wytycznych/norm, które regulują wymagania, jakie powinny spełniać produkty, nie uregulowano sposobu przeprowadzania badań, ani uprawnionych do tego jednostek. Powszechnie stosowaną w Europie (także w Polsce), jedyną normą szczegółowo regulującą tę kwestię jest niemiecka Norma DIN :. Rozporządzenie ministra infrastruktury wymaga, aby odbiorniki elektryczne ratujące życie ludzkie w czasie pożaru (oświetlenia awaryjne, dźwiękowe systemy ostrzegawcze, wentylatory, windy, pompy pompujące wodę do tryskaczy, klapy wentylacyjne itp.) zapewniały nieprzerwaną dostawę energii elektrycznej w takim czasie żeby zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia, nie krótszy niż 0 lub 0 minut, gdzie jest zainstalowany system tryskaczowy, co ma umożliwić bezpieczną ewakuację ludzi z płonącego obiektu budowlanego. W branży budowlanej przyjęła się, zaczerpnięta z niemieckiej normy, skrócona nazwa tego typu systemów E0. Norma DIN : powstała w Instytutach niemieckich w wyniku wieloletnich doświadczeń i przeprowadzonych badań w zakresie podtrzymywania funkcji przewodzenia prądu przez instalacje elektryczne podczas pożaru. Podstawowym założeniem omawianej normy jest przebadanie przewodów i kabli wraz z zamocowaniami w celu sprawdzenia, czy tak skonstruowany system dostarczy prąd elektryczny do urządzeń ratujących życie w warunkach pożaru. Firma BAKS przeprowadziła ponad czterdzieści badań swoich wyrobów z następującymi producentami kabli: Bitner, Dätwyler, Elkond, Eupen, Faber, Nexsans, Prakab, Studer, Technokabel, TELE-FONIKA Kable. Wszystkie badania odbyły się w trzech akredytowanych instytutach: DMT Dortmund, Fires Batizovce i ITB Zakład Badań Ogniowych Warszawa, co zostało potwierdzone certyfikatami. Certyfikat Zgodności CNBOP Certyfikat Zgodności ITB

2 System E-0, E-0 Uwaga! Aktualnie mamy przeprowadzone badania z producentami kabli Bitner, Dätwyler, Elkond, Eupen, Faber, Nexsans, Prakab, Studer, Technokabel i TELE-FONIKA Kable Aby mieć pewność, iż zastosowany system producenta konstrukcji kablowej jest zbadany należy zapytać producenta kabli. System utrzymania sprawności działania E-0, E-0 W obecnym czasie duży nacisk kładzie się na bezpieczeństwo osób znajdujących się w budynkach użyteczności publicznej. Dlatego bardzo ważna jest niezawodność systemów bezpieczeństwa. Dążąc do spełnienia nowych wymogów bezpieczeństwa w tej dziedzinie, firma BAKS zdecydowała się na badanie nowego systemu drabin i koryt kablowych zgodnych z Normą DIN część. Podstawowym założeniem Normy DIN : jest praktyczne sprawdzenie kabli wraz z systemem mocującym zwane zespołami kablowymi ( korytka, drabinki, itp.), czy w wymaganym czasie i temperaturze będą doprowadzać energię elektryczną do odbiorników. Zatem musi zostać przeprowadzane badanie systemu tras kablowych wraz z kablami tak, aby mieć pewność że odbiorniki elektryczne w czasie pożaru będą miały nieprzerwaną dostawę energii elektrycznej przez wymagany czas. Podtrzymanie funkcjonowania instalacji elektrycznej jest rozumiane jako ciągłe zasilanie w energię elektryczną budynku w czasie pożaru. Nie dotyczy to jednak całej sieci elektrycznej w obiekcie, lecz tylko określonych obwodów istotnych dla bezpieczeństwa, w budynkach w których przebywa jednocześnie duża ilość ludzi. Typowymi przykładami są obwody oświetlenia awaryjnego, systemów ostrzegania dźwiękowego (DSO), urządzeń wentylacyjnych w hotelach, szpitalach i obiektach użyteczności publicznej. Norma ta jest ważna dla napięć do kv. Zdolność do podtrzymania funkcji jest klasyfikowana zasadniczo do grup, mianowicie E-0 i E-0. Chociaż w Normie DIN występuje jeszcze grupa E0, ale jest rzadko stosowana. Przykładowo: E-0 oznacza, co najmniej 0 minut utrzymania sprawności funkcjonowania urządzeń w budynku. Przeznaczona jest dla urządzeń sygnalizacji pożaru, urządzeń do alarmowania o pożarze, oświetlenia ewakuacyjnego, gdzie są zainstalowane tryskacze wodne, E-0 oznacza, co najmniej 0 minut utrzymania sprawności funkcjonowania urządzeń w budynku. Przeznaczona jest dla urządzeń wentylacji klatek schodowych i ewakuacyjnych, szybów jezdnych wind, podnoszenia ciśnienia wody gaśniczej, dla urządzeń oddymiania i odprowadzania spalin. Firma BAKS przeprowadziła wielokrotne badania w akredytowanych jednostkach badawczych w Niemczech i na Słowacji. Badania te wykonano na stropach z betonu komórkowego i betonu B0. Podstawą badania przeprowadzanego wg normy DIN jest zgodne z praktyką zamontowanie badanych produktów w piecu. Badanie przebiega zgodnie z ustaloną międzynarodowo krzywą temperatura-czas. 0 0 TEMP. [ C] CZAS [min.] Systemy nośne kabli oferowane przez firmę BAKS spełniają wymagania normy DIN, część. I tak mogą być przykładowo podwieszane drabinki kablowe pod sufitem, korytka kablowe montowane przy ścianie, kable ognioodporne montowane poziomo pod sufitem lub pionowo mocowane do ścian przy pomocy pojedynczych obejm lub drabinek. W przypadku wszystkich systemów są dostępne różne warianty wykonania. Dzięki temu instalator ma możliwość dobrania odpowiedniego systemu do większości sytuacji występujących na budowie. Firma BAKS wydaje Świadectwo Zgodności po sprawdzeniu wykonanej instalacji elektrycznej

3 System E-0, E-0 - wykaz raportów z badań WYKAZ RAPORTÓW Z BADAŃ SYSTEMÓW NOŚNYCH BAKS O KLASIE ODPORNOŚCI OGNIOWEJ E-0, E-0 Producent kabli: BITNER ZAKŁADY KABLOWE Zakłady Kablowe BITNER ul. Freiedleina / 0-00 Kraków Datwyler Kabel-Systeme Reprezentant w Polsce Dariusz Czarnecki ul. Poniatowskiego a 0-0 Błonie Klasyfikacja raportów badań:.sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR--0-AUNE z r..sprawozdanie z badań FIRES-FR--0-AUNE z r..sprawozdanie z badań FIRES-FR-0-0-AUNE z..00 r..sprawozdanie z badań FIRES-FR--0-AUNE z r..sprawozdanie z badań FIRES-FR--0-AUNE z r..sprawozdanie z badań FIRES-FR--0-AUNE z..00 r..sprawozdanie z badań FIRES-FR-00--AUNE z.0.0 r..sprawozdanie z badań FIRES-FR---AUNE z..0 r..sprawozdanie z badań FIRES-FR-0--AUNE z r..sprawozdanie z badań Nr. / z r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr LP-/0 z..00 wykonanych w ITB Zakład Badań Ogniowych.Sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.00 r. Sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.00 r. Oravická Trstená 0 0 Slovenská republika KABELWERK Eupen AG Malmedyer Strasse 00 Eupen (Belgia) CAB FACAB LYNEN Dürener Straße 0 Eschweiler.Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH BAKS + EUPEN + TELE-FONIKA Kable S.A..Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH BAKS + EUPEN + TELE-FONIKA Kable S.A.Sprawozdanie z badań Nr. /0 z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH STUDER CABLES Studer Cables Switzerland Herrenmattstrasse 0.. CH- Daniken TECHNOKABEL TECHNOKABEL S.A. ul. Nasielska 0- Warszawa TELE-FONIKA Kable SA -0 Bytom ul. Składowa.Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. /0 z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań FIRES-FR-00-0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR--0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR-0-0-AUNE z r..sprawozdanie z badań FIRES-FR--0-AUNE z r..sprawozdanie z badań FIRES-FR-0-0-AUNE z r..sprawozdanie z badań FIRES-FR--0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR--0-AUNE z..00 r..sprawozdanie z badań FIRES-FR-00-0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR-0-0-AUNE z r..sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.00 r..sprawozdanie z badań FIRES-FR---AUNE z.0.0 r..sprawozdanie z badań FIRES-FR-0--AUNE z.0.0 r..sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z.0.00 r. wykonanych w DMT GmbH.Sprawozdanie z badań Nr. / z r. wykonanych w DMT GmbH.Sprawozdanie z badań FIRES-FR-0-0-AUNE z.0.0 r..sprawozdanie z badań Nr. DMT-DO-/ z.0.0 wykonanych w DMT GmbH.Sprawozdanie z badań Nr. DMT-DO-/ z 0..0 wykonanych w DMT GmbH.Sprawozdanie z badań FIRES-FR---AUNE z.0.0 r. NEXANS Deutschland Industries Einersbergstraße 0 Vacha. Sprawozdanie z badań Nr. / z r. wykonanych w DMT GmbH PRAKAB Ke Kablu 0 Praha - Hostivař Česká republika Sprawozdanie z badań FIRES-FR--0-AUNE z..00 r. Badanie przeprowadzone wg Czeskiej Normy ZP-00

4 System E-0, E-0 - zdjęcia z badań Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my BITNER Stan przed i po badaniu Stan przed i po badaniu Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my DÄTWYLER Stan przed i po badaniu Stan przed i po badaniu

5 System E-0, E-0 - zdjęcia z badań Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my ELKOND Stan przed i po badaniu Stan przed i po badaniu Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my EUPEN Stan przed i po badaniu Stan przed i po badaniu

6 System E-0, E-0 - zdjęcia z badań Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my TELEFONIKA Stan przed i po badaniu Stan przed i po badaniu Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my FACAB Stan przed i po badaniu Stan przed i po badaniu

7 System E-0, E-0 - zdjęcia z badań Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my NEXANS Stan przed i po badaniu Stan przed i po badaniu Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my PRAKAB Stan przed i po badaniu Stan przed i po badaniu

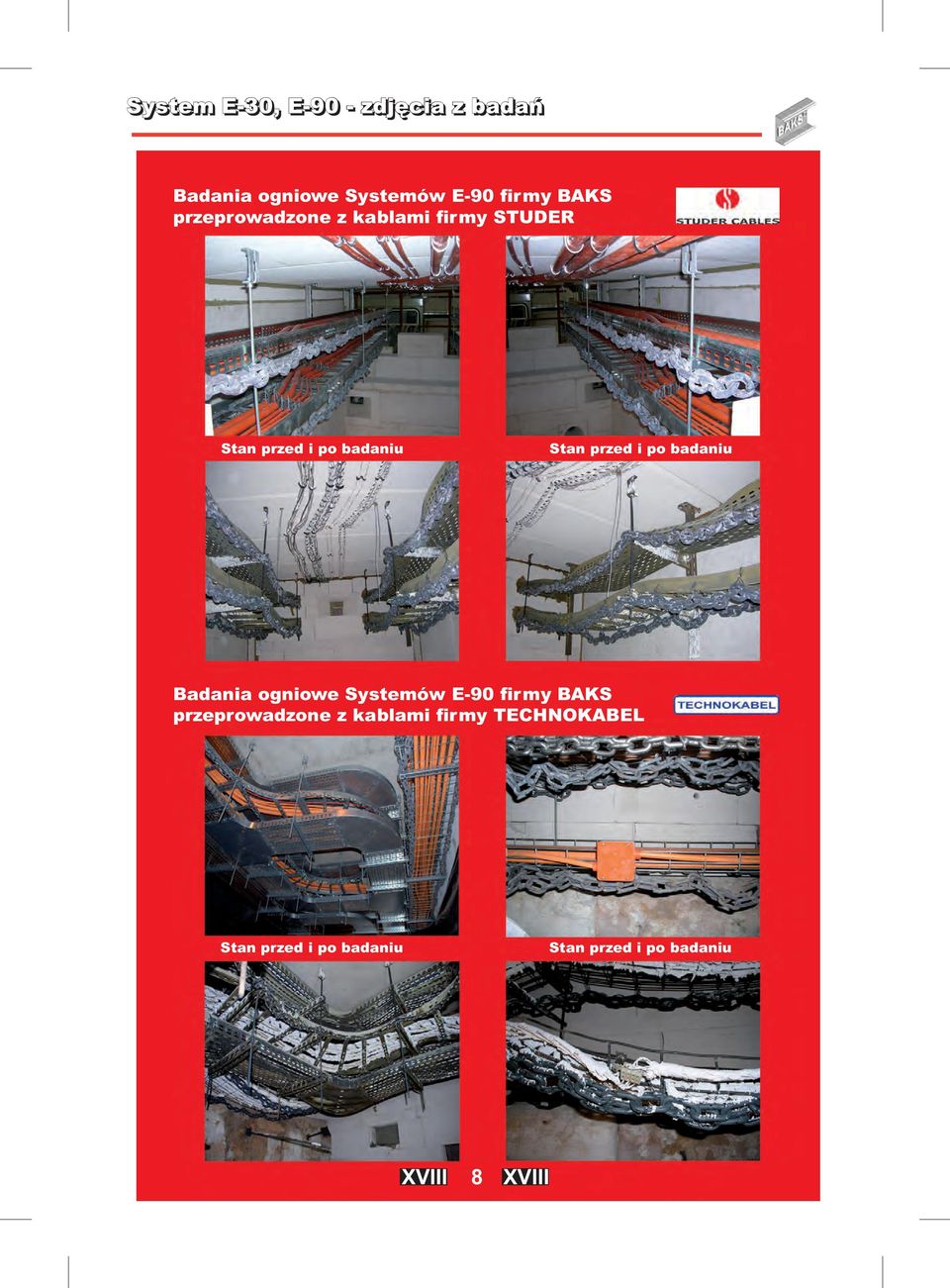

8 System E-0, E-0 - zdjęcia z badań Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my STUDER Stan przed i po badaniu Stan przed i po badaniu Badania ogniowe Systemów E-0 firmy BAKS przeprowadzone z kablami fir my TECHNOKABEL Stan przed i po badaniu Stan przed i po badaniu

9 System E-0, E-0 - informacja techniczna Podstawowe parametry montażu systemów bezpieczeństwa pożarowego. Parametry techniczne koryt i drabin Maksymalne obciążenie dla koryt - kg/m szerokość koryt: b- b- 00 b- 00 b- 00 * Maksymalne obciążenie dla drabin - 0kg/m szerokość koryt: b- b- 00 b- 00 b- 00 Maksymalne obciążenie dla koryt siatkowych -,kg/m * Badanie ponadnormatywne Maksymalne obciążenie dla koryt siatkowych - 0kg/m szerokość koryt: b- b- 00 b- 00 b- 00. Maksymalna odległość między podporami konstrukcja normatywna konstrukcja ponadnormatywna. Odległość kabla od ściany korytka lub drabiny min. 0 min. 0 min. 0. Każda podpora w konstrukcji normatywnej musi być sztywno zamocowana z obu stron. Maksymalna ilość poziomów tras podparta na jednym pręcie dla i poziom trasy średnica pręta min. M dla poziomów trasy średnica pręta min. M pręt min. M pręt min. M

10 System E-0, E-0 - informacja techniczna. W trasach E-0, E-0 nie można układać kabli nie spełniających powyższych klas odporności ogniowych kable z funkcją bezpieczeństwa ogniowego kable z funkcją bezpieczeństwa ogniowego kable bez funkcji bezpieczeństwa ogniowego dobre ułożenie złe ułożenie. Nad trasami E-0, E-0 nie można montować innych tras, które nie posiadają funkcji bezpieczeństwa pożarowego oraz nie można mocować innych elementów nie związanych z systemem trasa E-0 zwykła trasa dobre wykonanie złe wykonanie. Maksymalna suma szerokości tras na podporze 00 złe ułożenie. Możliwość mocowania pręta do sufitu Pośrednio poprzez uchwyt USOV i śrubę tulejową rozporopwą PSROM Bezpośrednio na tulejach rozporowych TRSOM pod warunkiem zagłębienia tulei min. 0 w betonie. Prowadzenie kabli w pionie jest możliwe tylko na drabince i szczeblach max. 0 normatywny 00 ponadnormatywny 00

11 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM. TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Max. rozstaw podpór, m. Podkładka Max. obciążenie kg/m. Nakrętka Przykład zamówienia 0 mb trasy z systemu E-0 kompletów elementów do korytka KCOP00H0/N kompletów zawiesi Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit na dwóch poziomach. co, m dla mb * * * * Komplet elementów do korytka dla mb (podpory co, m) Ilość w Korytko KCOP 00H0/N 00 Łącznik koryta LPOPH0N 000 Śruba SGN M 0 Bl. łącznikowa BLO00N 0 Podkładka dyst. PD 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Wspornik fajkowy WFLO Śruba rozporowa PSROM Śruba SGN M 0 ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 PP 0 NS M 0 - Max. rozstaw podpór,m. - Max. obciążenie na korytkach kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Nad trasami E0, E0 nie można montować innych tras, nie posiadających certyfikatu E0, E0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM do sufitu TRSOM do sufitu bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

12 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wspornik fajkowy WFLO Podkładka dyst. PD 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na drabinkach 0kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki drabinki min= 0. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

13 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do korytka dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m * * * * Ilość w Korytko KCOP 00H0/N 00 Łącznik korytka LPOPH0N 000 Śruba SGN M 0 Bl. łącznikowa BLO00N 0 Wysięgnik WMCO Uchwyt UPWO 000 Śruba SGN M 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie korytkach kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

14 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do drabinki dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Ilość w Drabinka DGOP00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wysięgnik WMCO Uchwyt UPWO 000 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na drabinkach 0kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, nie posiadających certyfikatu E0, E0 - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki drabinki min= 0. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

15 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do korytka dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m * * * * Ilość w Korytko KCOP 00H0/N 00 Łącznik korytka LPOPH0N 000 Śruba SGN M 0 Bl. łącznikowa BLO00N 0 Wysięgnik WUO00 00 Uchwyt UPWO 000 Śruba SGN M 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana - sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie korytkach kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

16 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wysięgnik WUO00 00 Uchwyt UPWO 000 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na drabince typu ściana - sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na drabinkach 0kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0 - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki drabinki min= 0. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

17 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana. Możliwość mocowania pręta do ściany: - pośrednio poprzez uchwyt WPPOV i śrubą tulejową rozporową PSROM. dla mb co, m Komplet elementów do korytka dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. Ilość w Korytko KCOP00H0/N00 Łącznik korytka LPOPH0N 000 Śruba SGN M 0 Bl. łącznikowa BLO00N 0 Uchwyt UPWKO 000 Pręt gwintowany PGM/ Wieszak przeg. WPPOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Wysięgnik WMCO Śruba SGN M 0 Śruba rozporowa PSROM Przykład konstrukcji do ułożenia przewodów na drabince typu ściana. Możliwość mocowania pręta do ściany: - pośrednio poprzez uchwyt WPPOV i śrubą tulejową rozporową PSROM. Komplet elementów do drabinki dla mb (podpory co, m) dla mb co, m Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wysięgnik WMCO Uchwyt UPWKO 000 Pręt gwintowany PGM/ Wieszak przeg. WPPOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Śruba rozporowa PSROM 0 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m.

18 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince lub korytku typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie drabinki 0kg/m. Maksymalne obciążenie korytka kg/m. dla mb co, m * * * 0* Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Korytko KCOP 00H0/N 00 Łącznik korytka LPOPH0N 000 Śruba SGN M 0 Bl. łącznikowa BLO00N 0 Zacisk mocujący ZMO 000 Wysięgnik WMCO Uchwyt UPWO 000 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Wspornik sufitow. WPCO Wysięgnik WMCO Śruba SM M 0 0 Śruba SGN SM M M 0 0 Śruba rozporowa PRSO M ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na drabince lub korytku typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie korytka kg/m. - Max. obciążenie drabinki 0kg/m. - Max. długość wsporników sufitowych,0m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt i drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0 - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki korytka lub drabinki min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

19 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m * * * * Komplet elementów do korytka dla mb (podpory co, m) Ilość w Korytko KCOP 00H0/N 00 Łącznik korytka LPOPH0N 000 Śruba Bl. łącznikowa SGN M BLO00N 0 0 Wysiegnik WMCO Uchwyt UPWO 000 Wspornik sufitow. WPCO Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SM M 0 0 Śruba SGN M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na korytkach kg/m. - Max. długość prętów,0m. - Max. długość wsporników sufitowych,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

20 System E-0, E-0 Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu sufit. * - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. = 0 Komplet elementów do korytka dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m * * * * Ilość w Korytko KCOP 00H0/N 00 Łącznik korytka LPOPH0N 000 Śruba Bl. łącznikowa SGN M BLO00N 0 0 Wysiegnik WWSO Uchwyt UPWO 000 Wspornik sufitow. WPCO Pręt gwintowany PGM/ Uchwyt sufitowy USO 00 Podkładka PP 0 Nakrętka NS M 0 Śruba SM M 0 0 Śruba SGN M 0 Śruba SGN M 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M 000 Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na korytkach kg/m. - Max. długość prętów,0m. - Max. długość wsporników sufitowych,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowaniem drabinek kablowych. 0 - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

21 System E-0, E-0 Przykład konstrukcji do ułożenia przewodów na drabince typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do drabinki dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wysięgnik WWSO Uchwyt UPWO 000 Pręt gwintowany PGM/ Uchwyt sufitowy USO 00 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Wspornik sufitow. WPCO Śruba SM M 0 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M 000 Przykład konstrukcji do ułożenia przewodów na drabince typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na drabinkach 0kg/m. - Max. długość wsporników sufitowych,0m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie (pod warunkiem zastosowania pręta M). - Max. suma szerokości drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki drabinki min= 0. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

22 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Wysięgnik WMCO Uchwyt UPWO 000 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Wspornik sufitow. WPCO Śruba SM M 0 0 Śruba rozporowa PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na drabince typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na drabinkach 0kg/m. - Max. długość wsporników sufitowych,0m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie (pod warunkiem zastosowania pręta M). - Max. suma szerokości drabin na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Odległość kabla od ścianki drabinki min= 0. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

23 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do korytka dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m Ilość w Korytko KCOP00H0/N 00 Łącznik korytka LPOPH0N 000 Bl. łącznikowa BLO 00N 0 Śruba SGN M 0 Pręt gwintowany PGM/ * Uchwyt sufitowy USOV 000 * Podkładka PP 0 * Nakrętka NS M 0 Ceow. wzmoc. CWOP0H0/0 0 Śruba SGN M 0 Podkładka pow. PW 0 * Śruba rozporowa PSROM 0 0 ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Zalecany sposób mocowania kształtki (czwórnika) do korytek kablowych. Max. 00 Max. 0 Max., m Max. 0 W systemach E0 i E0 mogą zostać zastosowane tylko kształtki koryt z blachy o grubości,. Należy je podczepić bezpośrednio w pobliżu miejsca połączenia za pomocą dobrze wykonanej konstrukcji E0, E0.

24 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na drabince typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * 0 Komplet elementów do drabinki dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb Ilość w Drabinka DGOP00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Ceow. wzmoc. CWOP0H0/0 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Podkładka pow. PW 0 Śruba rozporowa PSROM 0 0 ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Zalecany sposób mocowania kształtki (czwórnika) do drabinki kablowej. Max. 00 Max. 0 Max., m Max. 0 co, m * * * * W systemach E0 i E0 mogą zostać zastosowane tylko kształtki drabin z blachy o grubości,. Należy je podczepić bezpośrednio w pobliżu miejsca połączenia za pomocą dobrze wykonanej konstrukcji E0, E0.

25 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku siatkowym typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Komplet elementów do korytka siatkowego dla mb (podpory co, m) Ilość w Korytko siatkowe KDSO00H0/ 00 Uchwyt śrubowy Zacisk śrubowy USSO ZSO Ceow. wzmoc. CWOP0H0/0 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka Nakrętka Śruba rozporowa PP NS M PSROM ALTERNATYWNIE DO KOMPLETU * Tuleja rozporowa TRSO M 000 Podkładka PP 0 Nakrętka NS M 0 Przykład konstrukcji do ułożenia przewodów na korytku siatkowym typu sufit na dwóch poziomach. - Max. rozstaw podpór,m. - Max. obciążenie na korytkach 0kg/m. - Max. długość wsporników sufitowych,0m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie (pod warunkiem zastosowania pręta M). - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Nad trasami E0, E0 nie można montować innych tras, które nie posiadają certyfikatu E0, E0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie.

26 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku siatkowym KDSO0H0 typu ściana. dla mb co, m Komplet elementów do korytka siatkowego dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie,kg/m. Ilość w Korytko siatkowe KDSO0H0/ 00 Uchwyt śrubowy USSO 0000 Wieszak WKSO0 Spinka SPSO0 00 Śruba rozporowa SROM Przykład konstrukcji do ułożenia przewodów na korytku siatkowym KDSO0H0 typu sufit. dla mb co, m Komplet elementów do korytka siatkowego dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie,kg/m. Ilość w Korytko siatkowe KDSO0H0/ 00 Uchwyt śrubowy USSO 0000 Wieszak WKSO0 Spinka SPSO0 00 Śruba rozporowa SROM Przykład konstrukcji do ułożenia przewodów na korytku siatkowym KDSO0H0 typu sufit. dla mb co, m Komplet elementów do korytka siatkowego dla mb (podpory co, m) Korytko siatkowe KDSO0H0/ 00 Uchwyt śrubowy USSO 0000 Wieszak WKSO0 Spinka Podkładka SPSO0 PP 00 0 Nakrętka NS M 00 Pręt gwintowany PGM/ 00 Tuleja rozporowa TRSO M 000 Uchwyt śrubowy USSPWO 000 Maksymalny rozstaw podpór, m. Maksymalne obciążenie,kg/m. Ilość w

27 System E-0, E-0 - przykładowe konstrukcje Przykład konstrukcji do ułożenia przewodów na korytku siatkowym typu ściana - sufit. Komplet elementów do korytka siatkowego dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m Ilość w Korytko siatkowe Uchwyt śrubowy Zacisk śrubowy KDSO00H0/ USSO ZSO Wspornik fajkowy WFLO Pręt gwintowany PGM/ Tuleja rozporowa TRSO M 000 Podkładka Nakrętka PP NS M 0 0 Śruba rozporowa PSROM 0 0 Podkładka dyst. PD 0 Przykład konstrukcji do ułożenia przewodów na korytku siatkowym typu sufit - sufit. Komplet elementów do korytka siatkowego dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m Korytko siatkowe Uchwyt śrubowy Zacisk śrubowy Wspornik fajkowy KDSO00H0/ USSO ZSO WFLO Ilość w Wspornik fajkowy WFLO Pręt gwintowany Tuleja rozporowa Podkładka Nakrętka Śruba rozporowa PGM/ TRSO M PP NS M PSROM Podkładka dyst. PD 0 Śruba (komplet) SMM 0 0

28 System E-0, E-0 - konstrukcje normatywne Przykład konstrukcji do ułożenia przewodów na drabince w pionie typu ściana. Mocowanie do ściany za pomocą śruby tulejowej rozporowej PSROM. Mocowanie do betonu min. B0. Max. rozstaw uchwytów kablowych UKO max 0 max 00 dla mb Przykład konstrukcji do ułożenia przewodów na szczeblach typu sufit, ściana pion i poziom. max 00 max 0 co, m Komplet elementów do drabinki dla mb (podpory co, m) Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabin LDOCH0N 000 Śruba SGN M 0 Uchwyt trójkątny UTMO 0000 Śruba SGN M 0 0 Uchwyt kablowy UKO/ zależy od ilości Uchwyt kablowy UKO/- 00 kabli Śruba rozporowa PSROM 0000 Mocowanie do sufitu za pomocą śruby tulejowej rozporowej PSROM. Mocowanie do betonu min. B0. Przykład zastosowania KSA, UDF, UEF typu sufit, ściana pion i poziom. SRO max 00 UDF Szczebel Uchwyt kablowy Uchwyt kablowy Śruba rozporowa Ilość w SDOC UKO/ UKO/- 00 SROM Maksymalny rozstaw szczebli 0, m. Maksymalny rozstaw kołków 0, m. UEF KSA Do montażu uchwytu UDF możemy zastosować kołki: - SRO Mx0 - SBO Mx0 - KWBO x lub KWBO x0 - GSO x0 Do montażu uchwytu UEF możemy zastosować kołki: - SRO Mx0 - SBO Mx0 - KWBO x lub KWBO x0 Do montażu obejmy KSA należy zastosować kołek: - SRBO Mx0 lub - pręt gwintowany PG M z tuleją rozporową TRSO M SRBO Maksymalny rozstaw uchwytów 0, m.

29 System E-0, E-0 - konstrukcje ponadnormatywne Badania ponadnormatywne Wychodząc naprzeciw oczekiwaniom klientów, firma BAKS przeprowadziła z wybranymi producentami kabli tzw. badania ponadnormatywne. Są to badania przewyższające założenia określone w normie DIN cz., jeżeli chodzi o konstrukcję i obciążenie samej trasy kablowej. Zakończone sukcesem badania skłoniły nas do zaproponowania Państwu nowych rozwiązań. Szczegółowe informacje o producentach kabli z którymi wspólnie przeprowadziliśmy badania ogniowe znajdą Państwo w dalszej części katalogu, natomiast w celu uzyskania pełnej informacji technicznej zachęcamy do konsultacji z naszymi specjalistami z działu technicznego Założenia normy Maksymalny rozstaw podpór dla korytek,drabinek kablowych i korytek siatkowych, m Maksymalna szerokość korytek kablowych=00 przy maksymalnym obciążeniu kg/m Maksymalny rozstaw szczebli w drabinkach kablowych=0 przy maksymalnym obciążeniu 0kg/m Grubość materiału korytka kablowego=, przy maksymalnym obciążeniu kg/m Grubość materiału drabinki kablowej=, przy maksymalnym obciążeniu 0kg/m Materiał z którego wykonana jest trasa kablowa: Stal cynkowana metodą Sendzimira Mocowanie trasy kablowej do betonu Konstrukcja trasy kablowej typu sufit z prętem gwintowanym M Maksymalny rozstaw podpór dla uchwytów kablowych 0, m Założenia ponadnormatywne potwierdzone badaniem zakończonym sukcesem Maksymalny rozstaw podpór dla korytek, drabinek kablowych i korytek siatkowych, m Maksymalna szerokość korytek kablowych=00 przy maksymalnym obciążeniu kg/m Maksymalny rozstaw szczebli w drabinkach kablowych=00 przy maksymalnym obciążeniu 0kg/m Grubość materiału korytka kablowego=,0 (stal kwasoodporna) i, przy maksymalnym obciążeniu kg/m Grubość materiału drabinki kablowej=, przy maksymalnym obciążeniu 0kg/m Materiał z którego wykonana jest trasa kablowa: stal cynkowana metodą zanurzeniową, stal kwasoodporna Mocowanie trasy kablowej do konstrukcji stalowej i gazobetonu Konstrukcja trasy kablowej typu sufit bez pręta gwintowanego Maksymalny rozstaw podpór dla uchwytów kablowych 0, m Badania ponadnormatywne System E-0 z blachy kwasoodpornej Badania ponadnormatywne Zwiększona odległość podpór Przeprowadziliśmy ponadnormatywne badania z korytkami i drabinkami z blachy kwasoodpornej. Badania ponadnormatywne Korytko KCOJ...H0 E Przeprowadziliśmy ponadnormatywne badania z korytkami i drabinkami z odległością podpór, m i obciążeniem 0 kg/m. Badania ponadnormatywne Drabinka DUOP...H0 N 00 Przeprowadziliśmy ponadnormatywne badania na korytkach kablowych z blachy kwasoosdpornej o grubości,0. Przeprowadziliśmy ponadnormatywne badania na drabinkach z blachy o grubości, z rozstawem szczebli co 00.

30 System E-0, E-0 - konstrukcje ponadnormatywne Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na korytku kablowym typu sufit. Ponadnormatywna szerokość korytka kablowego 00. Ponadnormatywna grubość blachy korytka kablowego,0. Ponadnormatywny materiał - stal kwasoodporna. * - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. = 0 Komplet elementów do korytka dla mb (podpory co, m) Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie kg/m. Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na korytku kablowym typu sufit na dwóch poziomach. dla mb co, m Ilość w Korytko KCOJ00H0/E 0 Łącznik korytka LPOPH0 E 0 Bl. łącznikowa BLO 00 E 0 Śruba SGN M E 00 Pręt gwintowany PGM/ E * Uchwyt sufitowy USOV E 000 * Podkładka PP /E 00 * Nakrętka NS M E 00 Ceow. wzmoc. CWOP0H0/0E 00 Śruba SGN M /E 00 Podkładka pow. PW E 0 * Śruba rozporowapsrom 0 E 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP E 00 Nakrętka NS ME 00 Tuleja rozporowa TRSO M E 00 - Ponadnormatywny rozstaw podpór,m. - Max. obciążenie na korytkach kg/m. - Max. długość prętów,0m. - Max. ilość poziomów tras na jednym pręcie Przy dwóch poziomach tras należy montować pręt gwintowany min. M. Przy trzech poziomach tras należy montować pręt gwintowany min. M. - Max. suma szerokości koryt na jednym wysięgniku Mocowanie do betonu min. B0. - Na konstrukcjach E0, E0 nie można mocować innych elementów nie związanych z systemem. - Nad trasami E0, E0 nie można montować innych tras, nie posiadających certyfikatu E0, E0. - W trasach E0, E0 nie można układać kabli nie spełniających powyższych klas odporności ogniowej. - Odległość kabla od ścianki korytka min= 0. Przejście z trasy poziomej wykonanej z korytek na trasę pionową możliwe jest tylko poprzez zastosowanie drabinek kablowych. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM do sufitu TRSOM do sufitu bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. 0

31 System E-0, E-0 - konstrukcje ponadnormatywne Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na korytku kablowym typu sufit. Ponadnormatywna grubość blachy korytka kablowego,. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie kg/m. Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na korytku kablowym typu sufit. dla mb co, m Ponadnormatywna szerokość korytka kablowego 00. * Komplet elementów do korytka dla mb (podpory co, m) Ilość w Korytko KCOD00H0/N 00 Łącznik korytka LPOPH0N 000 Bl. łącznikowa BLO 00N 0 Śruba SGN M 0 Pręt gwintowany PGM/ * Uchwyt sufitowy USOV 000 * Podkładka PP 0 * Nakrętka NS M 0 Ceow. wzmoc. CWOP0H0/0 0 Śruba SGN M 0 Podkładka pow. PW 0 * Śruba rozporowa PSROM 0 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. = 0 Maksymalny rozstaw podpór, m. Maksymalne obciążenie kg/m. dla mb co, m Komplet elementów do korytka dla mb (podpory co, m) Ilość w Korytko KCOP00H0/N 00 Łącznik korytka LPOPH0N 000 Bl. łącznikowa BLO 00N 0 Śruba SGN M 0 Pręt gwintowany PGM/ * Uchwyt sufitowy USOV 000 * Podkładka PP 0 * Nakrętka NS M 0 Ceow. wzmoc. CWOP0H0/0 0 Śruba SGN M 0 Podkładka pow. PW 0 * Śruba rozporowa PSROM 0 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M 000

32 System E-0, E-0 - konstrukcje ponadnormatywne Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na drabince kablowej typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. Ponadnormatywna grubość blachy drabinki kablowej,. Ponadnormatywny materiał zawiesia - stal kwasoodporna. * = 0 Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na drabince kablowej typu sufit. dla mb co,m * * * * Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOD00H0/E 0 Łącznik drabiny LDOCH0 E 00 Śruba SGN M E 00 Zacisk mocujący ZMO E 000 Ceow. wzmoc. CWOP0H0/0 E 00 Pręt gwintowany PGM/ E Uchwyt sufitowy USOV E 000 Podkładka PP E 00 Nakrętka NS M E 00 Śruba SGN M E 00 Podkładka pow. PW E 0 Śruba rozporowa PSROM 0 E 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP E 00 Nakrętka NS ME 00 Tuleja rozporowa TRSO M E 00 - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m * * * * Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP00H0/N 0 Łącznik drabiny LDOCH0N 000 Śruba SGN M 0 Zacisk mocujący ZMO 000 Ceow. wzmoc. CWOP0H0/0 0 Pręt gwintowany PGM/ Uchwyt sufitowy USOV 000 Podkładka PP 0 Nakrętka NS M 0 Śruba SGN M 0 Podkładka pow. PW 0 Śruba rozporowa PSROM 0 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M 000

33 System E-0, E-0 - konstrukcje ponadnormatywne Przykład konstrukcji do ułożenia przewodów na korytku kablowym typu ściana-ściana (tunel). Ponadnormatywny materiał - stal cynkowana metodą zanurzeniową (F) Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie kg/m. co, m dla mb Ilość w Korytko KCOP 00H0/ F 0 Korytko KCOP H0/ F 0 Łącznik koryta LPOPH0 F 00 Śruba SGN M E 00 0 Bl. łącznikowa BLO00 F Bl. łącznikowa BLO F Uchwyt UPWO F 00 Pręt gwintowany PGM/ E Wieszak przeg. WPPOV 000 Podkładka PP E 00 Nakrętka NS M E 00 Wysięgnik WUO00 00 Wysięgnik WUO 0 Śruba rozporowa PSROM 0 E 0 Śruba SGN M E 00 Śruba SGN M E 00 Przykład konstrukcji do ułożenia przewodów na korytku siatkowym typu sufit. - pośrednio poprzez uchwyt USOV i śrubą tulejową rozporową PSROM TRSOM bez zastosowania uchwytów USOV, pod warunkiem zagłębienia tulei min. 0 w betonie. * = 0 Komplet elementów do korytka siatkowego dla mb (podpory co, m) Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m Ilość w Korytko siatkowe KDSO00H0/ 00 Uchwyt śrubowy Zacisk śrubowy USSO ZSO Ceow. wzmoc. CWOP0H0/0 0 Pręt gwintowany PGM/ * Uchwyt sufitowy USOV 000 * * Podkładka Nakrętka PP NS M 0 0 * Śruba rozporowa PSROM 0 0 Podkładka PW 0 ALTERNATYWNIE DO KOMPLETU * Podkładka PP 0 Nakrętka NS M 0 Tuleja rozporowa TRSO M 000

34 System E-0, E-0 - konstrukcje ponadnormatywne Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na drabince w pionie typu ściana. Mocowanie do ściany za pomocą śruby tulejowej rozporowej PSROM. Mocowanie do betonu min. B0. Max. rozstaw uchwytów kablowych UKO max 00 max 00 Ponadnormatywny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Drabinka DGOP 00H0/N 0 Łącznik drabin LDOCH0N 000 Śruba SGN M 0 Uchwyt trójkątny UTMO 0000 Śruba SGN M 0 0 Uchwyt kablowy UKO/ zależy od ilości Uchwyt kablowy UKO/- 00 kabli Śruba rozporowa PSROM 0000 Przykład konstrukcji ponadnormatywnej do ułożenia przewodów na drabinkach kablowych w pionie typu ściana Uwaga! Do montażu kabli na drabinkach stosować uchwyty kablowe UKO Komplet elementów do drabinki dla mb (podpory co, m) Ilość w Maksymalny rozstaw podpór, m. Maksymalne obciążenie 0kg/m. dla mb co, m Drabinka DGOP 00H0/N 0 Łącznik drabin LDOCH0N 000 Śruba SGN M 0 Wysięgnik WMCO Uchwyt trójkątny UTMO 0000 Śruba SGN M 0 0 Śruba rozporowa PSROM 0000
