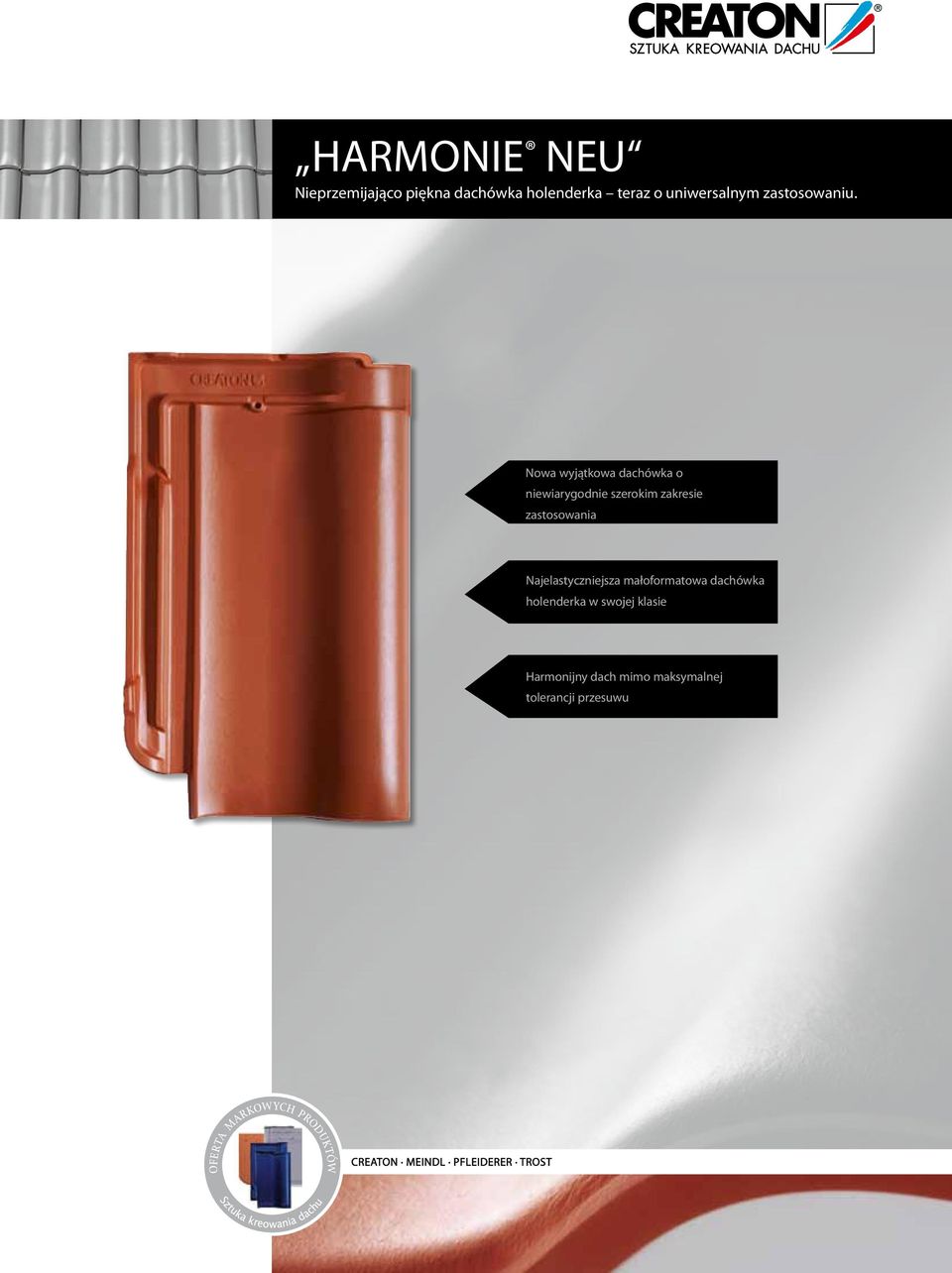

1 HarmONIE NEU Nieprzemijająco piękna dachówka holenderka teraz o uniwersalnym zastosowaniu. Nowa wyjątkowa dachówka o niewiarygodnie szerokim zakresie zastosowania Najelastyczniejsza małoformatowa dachówka holenderka w swojej klasie Harmonijny dach mimo maksymalnej tolerancji przesuwu CREATON MEINDL PFLEIDERER TROST

2 02I03 HARMONIE NEU najelastyczniejsza małoformatowa dachówka w swojej klasie. HARMONIE to najlepszy dowód jakości naszej marki: ponad 50 lat na rynku ułożona ponad razy ok dachów referencyjnych Wyśmienita baza przyszłych sukcesów dachówki HARMONIE NEU Tradycyjna dachówka udoskonalana jest z myślą o kolejnych pokoleniach. W ciągu wielu lat rozwoju dachówka HARMONIE zyskała miano zupełnie wyjątkowego, niezawodnego i estetycznego elementu architektury dachowej. Jej nieprzemijające piękno oraz mistrzowska funkcjonalność od razu przekonały projektantów i inwestorów, a harmonijne proporcje powierzchni tchnęły spokojem. Właściwości te udoskonalono poprzez zastosowanie innowacyjnych rozwiązań, dzięki którym ta wspaniała dachówka otrzymała przydomek wyjątkowa. 6 mm Tolerancja przesuwu Jetzt: 25 mm Teraz: Verschiebespiel 25 mm HARMONIE NEU to dachówka o innowacyjnych zaletach. Przełomową zmianą w konstrukcji tej klasycznej dachówki jest niewątpliwie zmiana konstrukcji zamka i zwiększenie tolerancji rozstawu łat z 14 mm do 25 mm. Zamki dachówek są teraz całkowicie zakryte i niewidoczne, dzięki czemu ryzyko odkładania i zalegania zanieczyszczeń zredukowane zostało do minimum, a połać bez widocznych fug zachwyca swym niezwykłym wyglądem. Dzięki dużej jak na swoje wymiary tolerancji rozstawu łat, dachówka ta jest bez wątpienia najbardziej uniwersalnym i elastycznym modelem pośród dachówek małego formatu dostępnych na rynku. Piękno, jakiego nigdy dotąd nie było: jeszcze gładsza powierzchnia dzięki wyizolowanej pozycji podczas bezdotykowego wypalania. Z czterech podstawowych surowców tworzy CREATON perfekcyjne pokrycie dachowe. Są to jedyne elementy składowe szlachetnej dachówki ceramicznej. Powietrze Perfekcyjnie dobrane surowce gwarantują jakość i czystość Woda Ziemia Bez względu na rodzaj dachu - dach skośny, pochyły, sklepieniowy, krótki czy długi HARMONIE NEU to nie tylko najlepszy, najpewniejszy ale i najbardziej elastyczny wybór. Niewielki ciężar dachówki, jej duża poręczność i wysoka ekonomiczność w połączeniu z harmonijnym i stylowym dachem zachwycają inwestorów. Ogień Bezdotykowa technologia wypału

3 04I05 HARMONIE NEU - uniwersalna dachówka przyszłości o niezwykłych zaletach. Przygotowane otwory montażowe 11 mm dotychczas + 14 mm 25 mm obecnie Fabrycznie przygotowane szczelne otwory montażowe ułatwiają i przyspieszają montaż. HARMONIE dotychczas HARMONIE NEU Zaawansowana konstrukcja zamków Harmonijnie przebiegająca fala z wysokimi szczelnymi zamkami trwale chroni dach przed deszczem, śniegiem i lodem. Bezdotykowy wypał dla wymarzonego wyglądu Dzięki wyizolowaniu dachówki HARMONIE NEU podczas wypalania (brak jakichkolwiek punktów stycznych) możliwe jest osiągnięcie zachwycającej swoim pięknem harmonijnej powierzchni dachu. Tolerancja zamka bocznego Nie tylko zamki górne, ale również boczne posiadają dużą tolerancję (6mm). 6 mm Optymalny zakład brak możliwości osadzania się zanieczyszczeń optymalna optyka dachu przy dużej tolerancji zamków optymalne odprowadzenie wody opadowej ulepszone przykrycie zamków górnego i bocznego Zwiększona tolerancja rozstawu łat 25 mm Dzięki zakresowi tolerancji przesuwu - 25 mm osiągnięto redukcję czasu i kosztów prac dekarskich.

4 06I07 HARMONIE NEU nieskazitelna powierzchnia w równomiernej i intensywnej tonacji kolorystycznej. Dachówka HARMONIE NEU to dachówka idealna na prawie każdy dach. Dzięki swej łagodnej falującej linii daje przyjemny obraz powierzchni dachu i ciekawą grę światłocienia. HARMONIE NEU przekonuje markową jakością i charakteryzuje się idealną powierzchnią o równomiernej i intensywnej tonacji kolorystycznej. czerwień naturalna NUANCE czerwień naturalna płomieniowana NUANCE toskana angobowana Wszystkie angoby oferowane są w najwyższym standardzie jakościowym. Angoby z jedwabnym połyskiem oraz gładką powierzchnią zachowują unikalną na rynku ceramiki budowlanej najwyższą odporność na zadrapania i uderzenia. NUANCE ziemista angobowana NUANCE czerwień angobowana NUANCE miedziana angobowana NUANCE czerwień winna angobowana NUANCE ciemnobrązowa angobowana NUANCE w kol. łupka angobowana FINESSE brązowa glazurowana Dachówki glazurowane FINESSE z powłoką ochronną DACHSCHUTZFAKTOR otwierają nową epokę w zakresie udoskonalania dachówek. Działając jak pancerz ochronny glazura zapobiega optycznemu starzeniu się dachówek oraz ich porastaniu mchem. Dzięki seryjnej produkcji udało się uzyskać niezwykle atrakcyjny stosunek ceny do wydajności.

5 08I09 HARMONIE NEU bezkonkurencyjnie prosty montaż. WSZECHSTRONNOŚĆ ZASTOSOWAŃ 1. Cecha jakości ZAMKI 6. Cecha jakości 25 mm 410 mm 250 mm Współczesny krajobraz architektoniczny w Polsce i Europie charakteryzuje się różnorodnością form dachowych. Dachy o różnych nachyleniach połaci wtapiają się w krajobraz miast i wsi stanowiąc spełnienie marzeń ich mieszkańców. HARMONIE NEU to dachówka nadająca się idealnie prawie do każdej formy dachu i niemal do każdego nachylenia dachu. Perfekcyjnie zaprojektowane górne i boczne zamki zapewniają optymalny zakład przy zachowanej jednocześnie wysokiej elastyczności. Nawet w przypadku ekstremalnych warunków pogodowych woda nie wnika pod dachówki, odpierana jest również duża siła wiatru działająca na powierzchnię. Przepływ powietrza pod pokryciem dachowym jest optymalny, a woda jest właściwie odprowadzana mimo maksymalnej tolerancji przesuwu. mm EFEKT KOŃCOWY 2. Cecha jakości Atrakcyjność tej dachówki holenderki można docenić widząc efekt końcowy. Wtedy to HARMONIE NEU przyciąga uwagę łagodną optyką dachu połączoną z subtelną grą światła na jego powierzchni. HARMONIJNA OPTYKA DACHU 7. Cecha jakości Dzięki wyważonej formie i przemyślanej konstrukcji dachówka HARMONIE NEU charakteryzuje się wszechstronnością zastosowania. Bez trudu dopasowuje się do różnych form dachu, a jej montaż przebiega szybko, bezpiecznie i przede wszystkim bezproblemowo. KSZTAŁT 3. Cecha jakości Dachówka HARMONIE NEU to wzorzec kreowania dachów, a jej forma od zawsze cieszy się dużym zainteresowaniem. Jej ponadczasowe piękno z łagodnie falującą linią nadaje dachom spokojny wyraz ożywiony tylko efektem światła i cienia. Maksymalna tolerancja długości krycia Duża tolerancja na zamku górnym umożliwiająca optymalne dopasowanie rozstawu łat POWIERZCHNIA 4. Cecha jakości CREATON stosuje wyłącznie najlepsze surowce i najnowocześniejsze technologie. Uzyskana wyjątkowo gładka idealna powierzchnia dachówki zachwyca profesjonalistę, cieszy inwestora i potwierdza jakość produktu. Do minimum zostało zredukowane przyjmowanie wody, przy jednoczesnym zachowaniu oddychającej struktury. W dużym stopniu zapobiega to porastaniu mchem i osadzaniu się zanieczyszczeń, w efekcie czego dach na dłużej pozostaje piękny. Fabrycznie przygotowane otwory montażowe ułatwiają elastyczny i szybki montaż Niezwykle wysokie mostki zamka bocznego Odprowadzenie wody z zamka na powierzchnię lica dachówki Optymalny zakład dzięki zamkowi górnemu i bocznemu Zaawansowana konstrukcja zamków Poczwórny zakład u zbiegu dachówek 100 % Trwałość koloru KOLOR 5. Cecha jakości Do produkcji HARMONIE NEU stosowane są surowce najwyższej jakości. Niezmienną popularnością inwestorów cieszą się czerwień naturalna, równie piękne angoby: czerwona, miedziana i ciemnobrązowa, a także płomieniowane odmiany kolorystyczne: ziemista i czerwień naturalna. Harmonijna fala biegnąca aż do zamka odprowadzającego wodę

6 10I11 HARMONIE NEU oryginalne akcesoria dachowe to gwarancja szczelności i pięknego wyglądu dachu. W ofercie oryginalnych akcesoriów dachowych CREATON znajduje się wszystko, co jest potrzebne, aby dach był nie tylko piękny, ale też szczelny i bezpieczny. Mamy tu system przeciwśniegowy, system komunikacji dachowej, wyłazy dachowe, jak również ceramiczne kominki wentylacyjne i dachówki przelotowe antenowe i do baterii solarnych. Dla bezpiecznej komunikacji dachowej, np. w celu ułatwienia dostępu do kominów, CREATON zaprojektował system aluminiowych stopni i ław kominiarskich gwarantujący bezpieczeństwo dzięki antypoślizgowym powierzchniom, idealnie dopasowany do optyki każdego modelu i każdego koloru dachówki. Również wyłazy dachowe CREATON odznaczają się wyjątkową markową jakością zauważalną choćby w takich detalach, jak absolutnie szczelne profile gumowe skrzydła oraz zabezpieczenia antykorozyjne. Połaciowa Połówkowa Wentylacyjna (25 cm 2 /szt.) Kalenicowa wentylacyjna Kalenicowa wentylacyjna boczna lewa/prawa Boczna lewa/prawa Dwufalowa lewa Kominek wentylacyjny ceramiczny Ø 100 SIGNUM typ A Kominek wentylacyjny ceramiczny Ø 125 SIGNUM typ F Dachówka przelotowa ceramiczna do kominów gazowych Ø 110/125 Dachówka antenowa Ø 60 Dachówka przelotowa do systemu baterii solarnych Ø 70 Trójnik (łącznik gąsiorów) PZ Gąsior początkowy ozdobny z muszlą, ceramiczny PZ Wyłaz dachowy 45 x 55 cm Aluminiowa dachówka podstawowa Hak aluminiowy do bala drewnianego Ø 13 cm Drabinka śniegowa aluminiowa Uchwyt al. do drabinki śniegowej Ława kominiarska długa 80/25 Ława kominiarska krótka 44,5/25 Stopień kominiarski aluminiowy 170 mm 210 mm 235 mm 95 mm 60 mm 400 mm 450 mm Gąsior początkowy, ceramiczny PZ Gąsior początkowy, ceramiczny zaokrąglony PZ Gąsior PZ (2,5 szt./m) Zaślepka gąsiora, ceramiczna początkowa/końcowa PZ Zaślepka systemowa gąsiora, ceramiczna początkowa/końcowa PZ Gąsior PRK (3,0 szt./m) Na zamówienie dostępne są ponadto następujące akcesoria: dach. kalenicowa wentylacyjna połówkowa, mansardowa, mansardowa boczna, łamana, łamana boczna, klamry do dachówki, dachówka przezroczysta, ozdoby dachowe, uchwyt do systemu baterii solarnych ocynkowany, element wentylacyjny okapu 1m czarny. Prosimy o sprawdzenie dostępności asortymentu każdorazowo przed złożeniem zamówienia.

7 12I13 Takie powinno być wykończenie każdej kalenicy: bezpieczne, estetyczne i niedrogie. Dachówka kalenicowa wentylacyjna oraz system mocowania gąsiorów FIRSTFIX innowacyjny duet na doskonałą kalenicę. Trwałość i estetyka to dwie najważniejsze cechy idealnego pokrycia dachowego. Prawdziwy dach CREATON to dach w pełni ceramiczny, który jest gwarancją nie tylko trwałości, ale również ponadprzeciętnej estetyki. Spoilery dachówek kalenicowych tworzą przyjemną dla oka poziomą linię zwieńczającą połać dachu biegnącą równolegle do linii gąsiorów. Stosowanie wyłącznie ceramicznych elementów poprawia znacząco optykę kalenicy podnosząc wartość estetyczną i materialną dachu. Stosowanie alternatywnych rozwiązań jak taśmy z tworzyw sztucznych nie gwarantuje trwałości i powoduje konieczność ponoszenia niemałych kosztów napraw i remontów w przyszłości. Przekrój dachu* Wentylacja z zastosowaniem dachówek połaciowych wentylacyjnych. Gąsiory układane na zaprawę. Powierzchnia przekroju wylotu powietrza 25 cm 2 na jedną dachówkę wentylacyjną. Łata okapowa (odstęp zmienny) Kontrłata HARMONIE NEU Dachówka wentylacyjna Gąsior "PZ" FIRSTFIX + Duże bezpieczeństwo bez konieczności stosowania łaty kalenicowej. Szybki i łatwy montaż gąsiorów. = Pewne i bezpieczne systemowe rozwiązanie mocowania gąsiorów, bez stosowania łaty kalenicowej. Użycie dachówek kalenicowych zapewnia optymalną wentylację połaci i dzięki konstrukcji spoilera znacząco redukuje siłę wiatru w obrębie kalenicy podczas wichury. Obok tradycyjnej metody montażu gąsiorów na łacie kalenicowej możliwy jest tańszy i szybszy sposób mocowania gąsiorów przy użyciu specjalnych klamer ze stali szlachetnej w systemie FIRSTFIX bez łaty kalenicowej i niezbędnych w tym przypadku wsporników. Rynna Pas nadrynnowy Kapinos 385 Mocowanie gąsiorów na łacie: Poniższa tabela podaje prawidłowe odległości górnej łaty oraz łaty kalenicowej od linii szczytu kalenicy w zależności od kąta nachylenia połaci. Wartości LAF/FLA powinny być zawsze mierzone na kontrłatach. Zakłada się stosowanie dachówek kalenicowych wentylacyjnych oraz użycie łat/kontrłat o przekroju 30/50 mm, ewentualnie 40/60. W przypadku stosowania łat o innych wymiarach prosimy o wyznaczenie odpowiednich wartości indywidualnie lub o kontakt z doradcą CREATON. Przekrój dachu* Wentylacja z zastosowaniem dachówek kalenicowych wentylacyjnych. Gąsiory mocowane na sucho. Powierzchnia przekroju wylotu powietrza ok. 230 cm 2 na odcinku 1 m kalenicy, co wg normy DIN 4108 wystarcza dla połaci o długości krokwi do 23 m. HARMONIE NEU Dachówka kalenicowa wentylacyjna Gąsior "PZ" Zaślepka gąsiora początkowa/końcowa ceramiczna PZ 2 Gąsior PZ 3 Dachówka kalenicowa wentylacyjna 4 Dachówka kalenicowa wentylacyjna boczna LAF Łata okapowa (odstęp zmienny) Kontrłata FLA DN LAF FLA Gąsior typ PZ (zapotrzebowanie: 2,5 szt./mb) Rynna LAF = odległość pierwszej górnej łaty od linii szczytu kalenicy (w mm) FLA = odległość łaty kalenicowej od linii szczytu kalenicy (w mm) Pas nadrynnowy Kapinos * Przedstawiony rysunek techniczny obrazuje jedynie przykładową konstrukcję. 4 3

8 14I15 CREATON w dążeniu do perfekcyjnej precyzji. Dane techniczne: Wymiary: ok. 250 x 410 mm Szerokość krycia: min. ok. 193 mm średnia ok. 195 mm maks. ok. 198 mm Rozstaw łat: min. ok. 328 mm średnia ok. 340 mm maks. ok. 352 mm Zużycie: min. ok. 14,4 szt./m 2 średnia ok. 15,2 szt./m 2 maks. ok. 15,9 szt./m 2 Masa jednostkowa: ok. 3,0 kg Pakiet: 5 szt. Paleta: 280 szt. Zmniejszenie kąta nachylenia połaci dachu do 16 przy zastosowaniu foli dachowej zgrzewanej/klejonej, do 12 przy zastosowaniu wodoszczelnej konstrukcji dachu. Wnikliwe badania laboratoryjne wykazały, że dachówka HARMONIE NEU odznacza się ponadprzeciętnymi parametrami jeśli chodzi o zapobieganie wnikaniu wody opadowej pod pokrycie przy niesprzyjających warunkach pogodowych. Dzięki perfekcyjnej konstrukcji zamków gwarantujemy bezpieczeństwo i szczelność pokrycia przy zastosowaniu następujących dodatkowych zabezpieczeń: przy połaciach o nachyleniu do 16 - folia wstępnego krycia układana na zakład (CREATON UNO ), do 14 folia układana na zakład zgrzewana/klejona (CREATON DUO ), do 12 - wodoszczelna konstrukcja dachu (CREATON TRIO ). W przypadku jakichkolwiek pytań dotyczących sposobu prawidłowego zabezpieczenia konstrukcji dachu prosimy o kontakt z naszym doradcą. W przypadku stosowania rozstawu łat zbliżonego do wartości minimalnych/ maksymalnych podanych dla danego modelu prosimy o zaznaczenie tego faktu przy zamówieniu. Ze względu na naturalną niejednorodność surowca w złożu i wynikające z tego różnice, mogą wystąpić drobne różnice kolorystyczne oraz niewielkie odstępstwa od podanych wymiarów. Wykończenie połaci opartej o ścianę dachówką kalenicową wentylacyjną* Wykończenie pulpitu dachówką pulpitową* do rogu wewnętrznego ok. 215 Informacje o specjalnych długościach krycia dostępne są u doradców firmy Creaton Polska. <) Wykończenie dachówką boczną lewą* Dachówka połówkowa "HARMONIE NEU" Wykończenie dachówką boczną prawą* "HARMONIE NEU" Dachówka łamana* Dachówka mansardowa* Wykończenie strony lewej dachówką dwufalową Wykończenie strony prawej dachówką połaciową z obróbką dekarską* z obróbką blacharską* Dachówka połówkowa "HARMONIE NEU" "HARMONIE NEU" * Przedstawiony rysunek techniczny obrazuje jedynie przykładową konstrukcję. * Przedstawiony rysunek techniczny obrazuje jedynie przykładową konstrukcję.

9 CREATON MEINDL PFLEIDERER TROST CREATON kompetencja w dziedzinie ceramicznych pokryć dachowych. Największa na świecie oferta dachówek karpiówek Kolekcje NOBLESSE i NUANCE MANUFAKTUR Dachówki tłoczone Płytki tarasowe ESTRICHZIEGEL KPHANEU/PL/07.09/30/Kr Zastrzega się możliwość zmian parametrów technicznych. Ze względu na właściwości druku odwzorowane barwy mogą różnić się od rzeczywistych Poznaj zachwycającą ofertę CREATON z niespotykanym bogactwem form i barw, które fascynują i inspirują więcej informacji na CREATON POLSKA Sp. z o.o. ul. Gabrieli Zapolskiej 16 A Kraków Telefon: Telefax: biuro@creaton.pl
