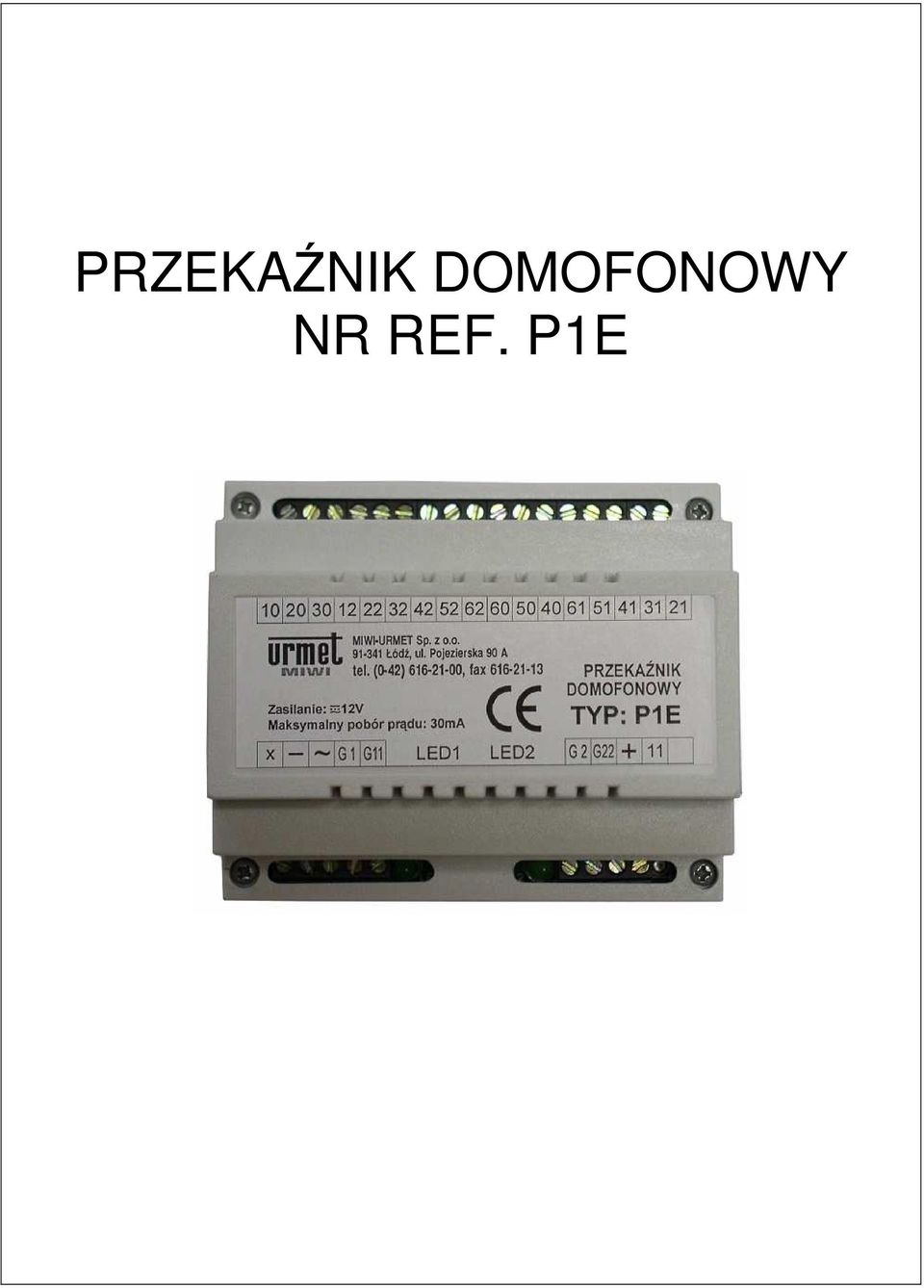

PRZEKAŹNIK DOMOFONOWY NR REF. P1E

Transkrypt

1 PRZEKAŹNIK DOMOFONOWY NR REF. P1E

2 2

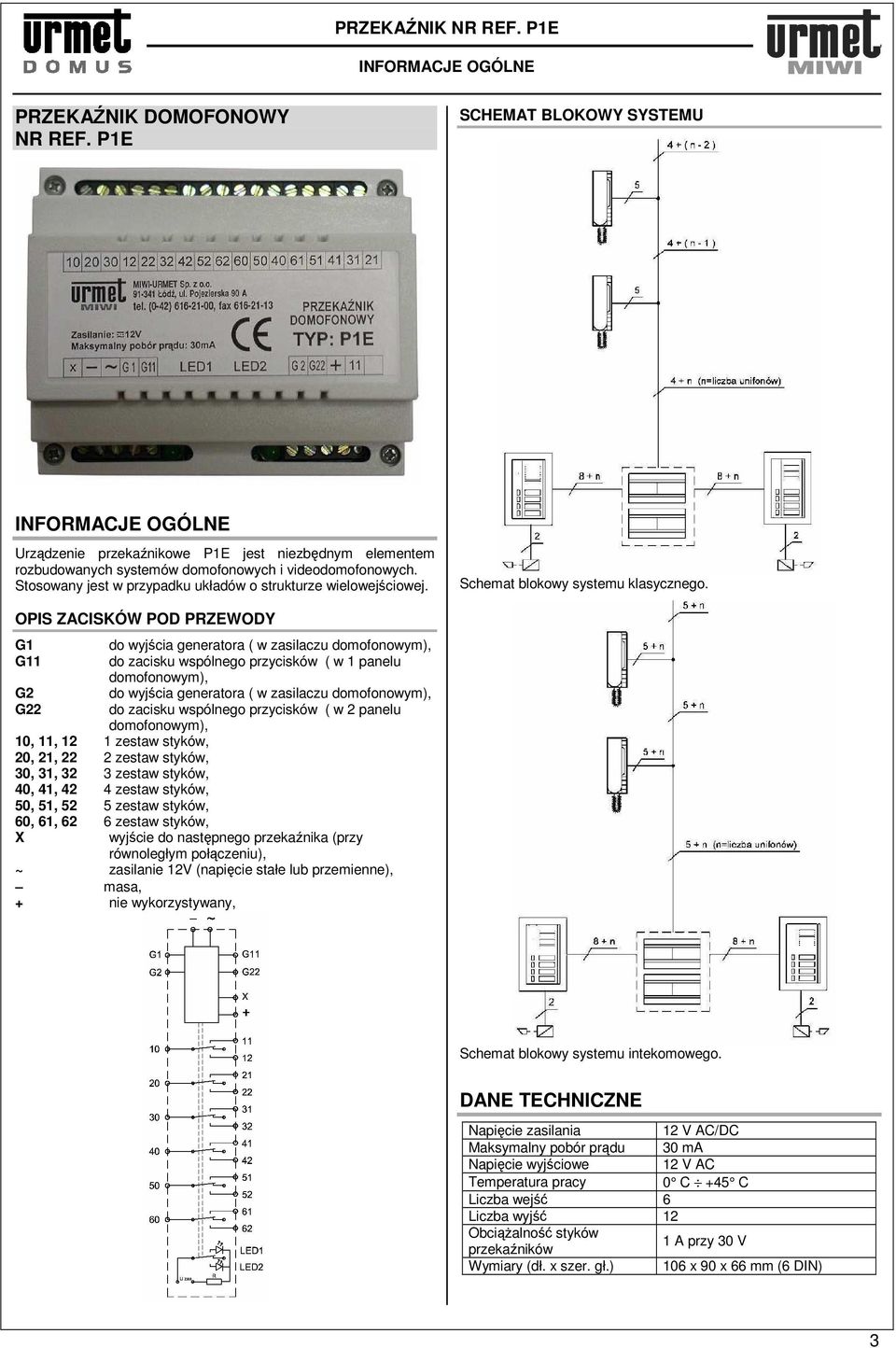

3 PRZEKAŹNIK NR REF. P1E INFORMACJE OGÓLNE PRZEKAŹNIK DOMOFONOWY NR REF. P1E SCHEMAT BLOKOWY SYSTEMU INFORMACJE OGÓLNE Urządzenie przekaźnikowe P1E jest niezbędnym elementem rozbudowanych systemów domofonowych i videodomofonowych. Stosowany jest w przypadku układów o strukturze wielowejściowej. Schemat blokowy systemu klasycznego. OPIS ZACISKÓW POD PRZEWODY G1 G11 G2 G22 do wyjścia generatora ( w zasilaczu domofonowym), do zacisku wspólnego przycisków ( w 1 panelu domofonowym), do wyjścia generatora ( w zasilaczu domofonowym), do zacisku wspólnego przycisków ( w 2 panelu domofonowym), 10, 11, 12 1 zestaw styków, 20, 21, 22 2 zestaw styków, 30, 31, 32 3 zestaw styków, 40, 41, 42 4 zestaw styków, 50, 51, 52 5 zestaw styków, 60, 61, 62 6 zestaw styków, X wyjście do następnego przekaźnika (przy równoległym połączeniu), ~ zasilanie 12V (napięcie stałe lub przemienne), masa, + nie wykorzystywany, Schemat blokowy systemu intekomowego. DANE TECHNICZNE Napięcie zasilania 12 V AC/DC Maksymalny pobór prądu 30 ma Napięcie wyjściowe 12 V AC Temperatura pracy 0 C +45 C Liczba wejść 6 Liczba wyjść 12 ObciąŜalność styków przekaźników 1 A przy 30 V Wymiary (dł. x szer. gł.) 106 x 90 x 66 mm (6 DIN) 3

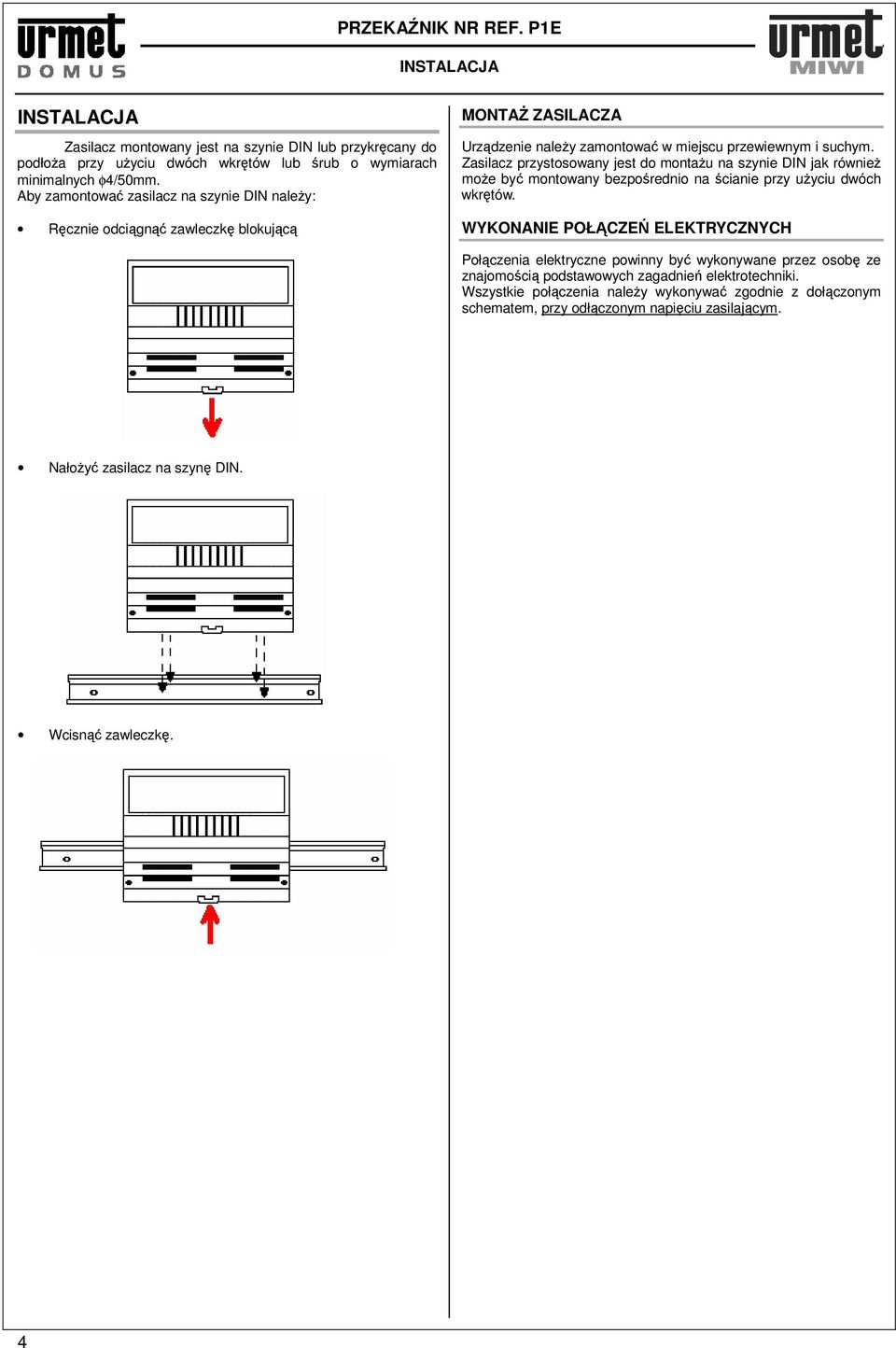

4 PRZEKAŹNIK NR REF. P1E INSTALACJA INSTALACJA Zasilacz montowany jest na szynie DIN lub przykręcany do podłoŝa przy uŝyciu dwóch wkrętów lub śrub o wymiarach minimalnych φ4/50mm. Aby zamontować zasilacz na szynie DIN naleŝy: Ręcznie odciągnąć zawleczkę blokującą MONTAś ZASILACZA Urządzenie naleŝy zamontować w miejscu przewiewnym i suchym. Zasilacz przystosowany jest do montaŝu na szynie DIN jak równieŝ moŝe być montowany bezpośrednio na ścianie przy uŝyciu dwóch wkrętów. WYKONANIE POŁĄCZEŃ ELEKTRYCZNYCH Połączenia elektryczne powinny być wykonywane przez osobę ze znajomością podstawowych zagadnień elektrotechniki. Wszystkie połączenia naleŝy wykonywać zgodnie z dołączonym schematem, przy odłączonym napięciu zasilającym. NałoŜyć zasilacz na szynę DIN. Wcisnąć zawleczkę. 4

5 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 18A1) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 5

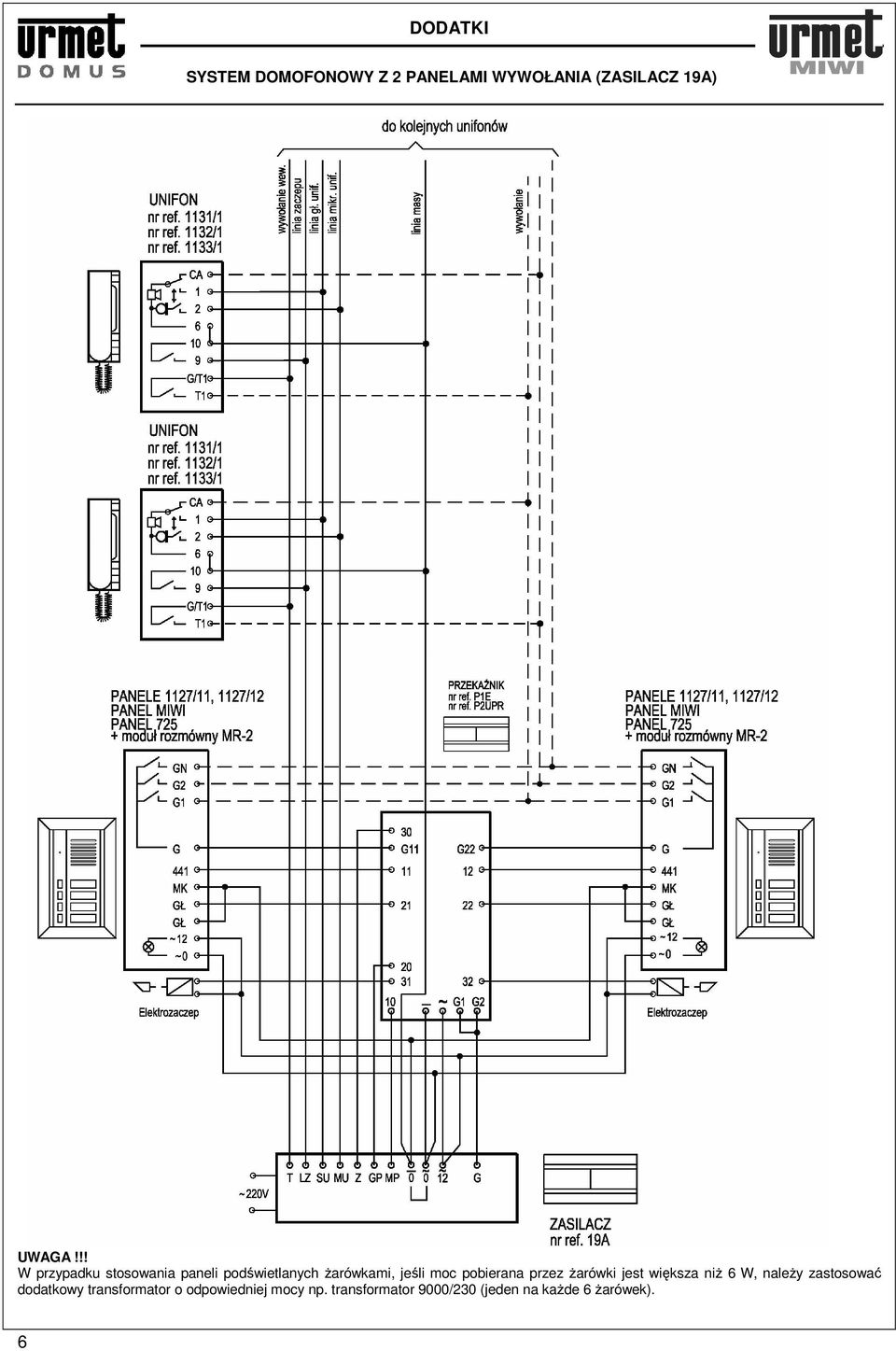

6 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 19A) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 6

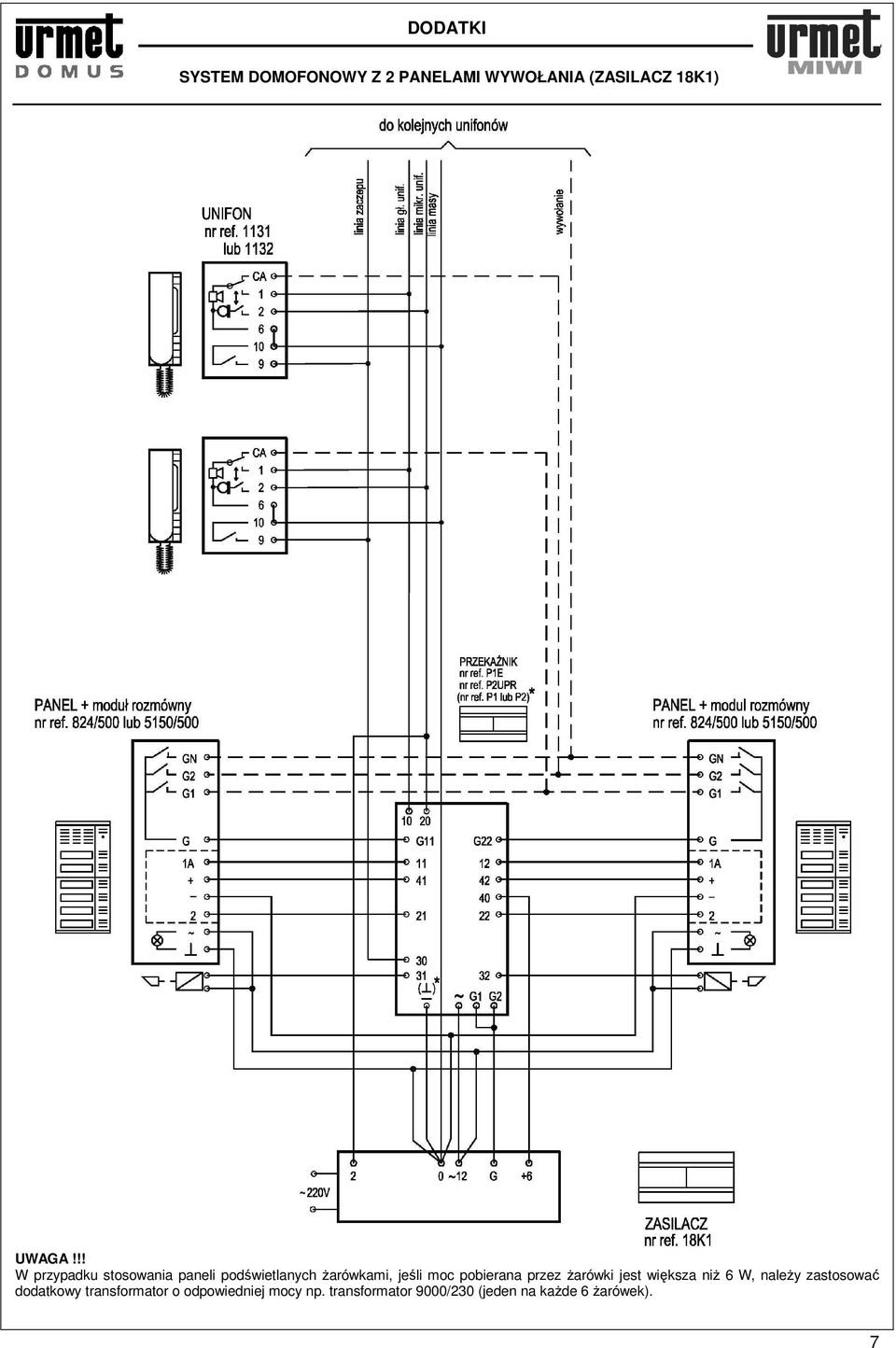

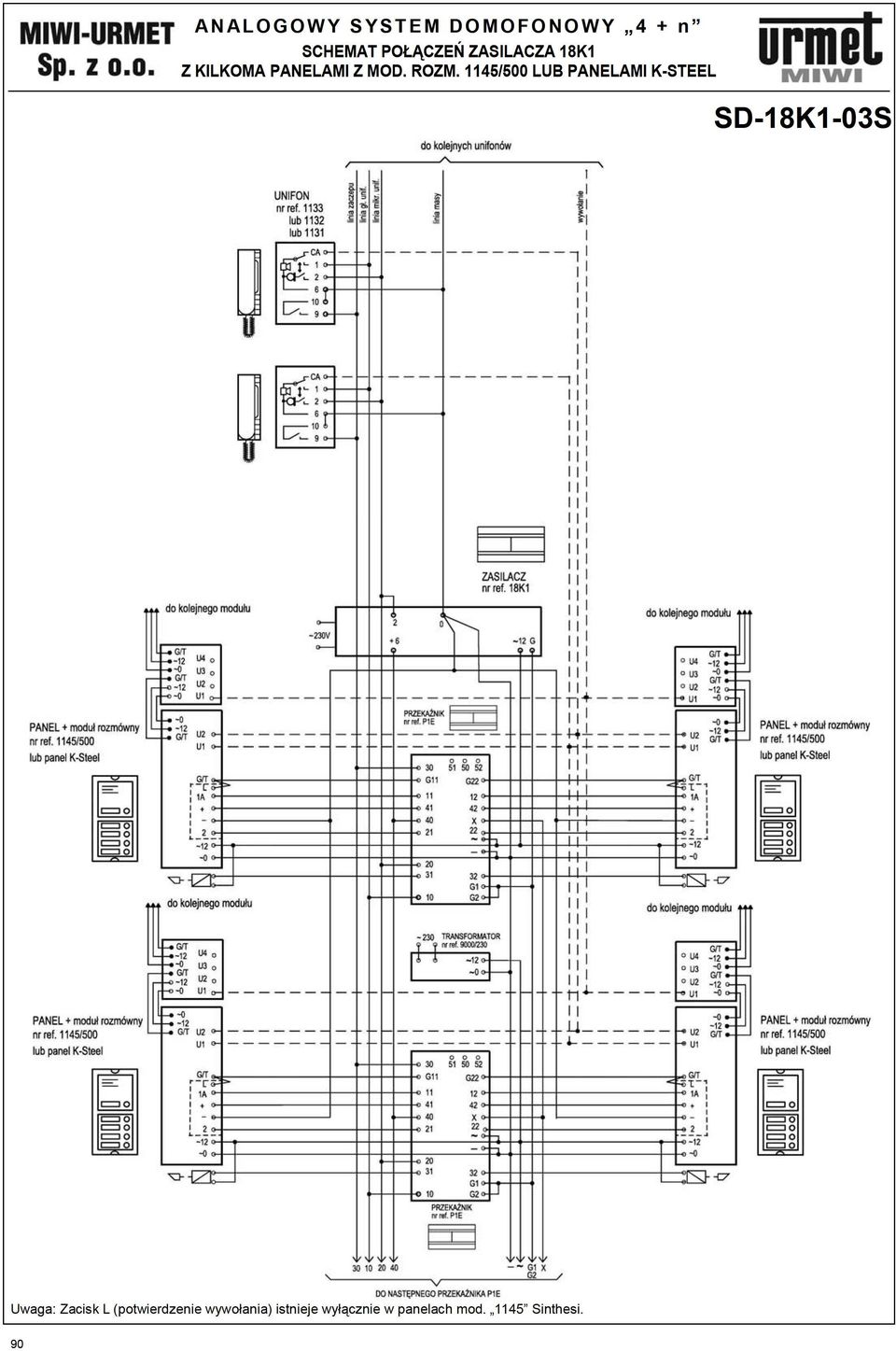

7 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 18K1) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 7

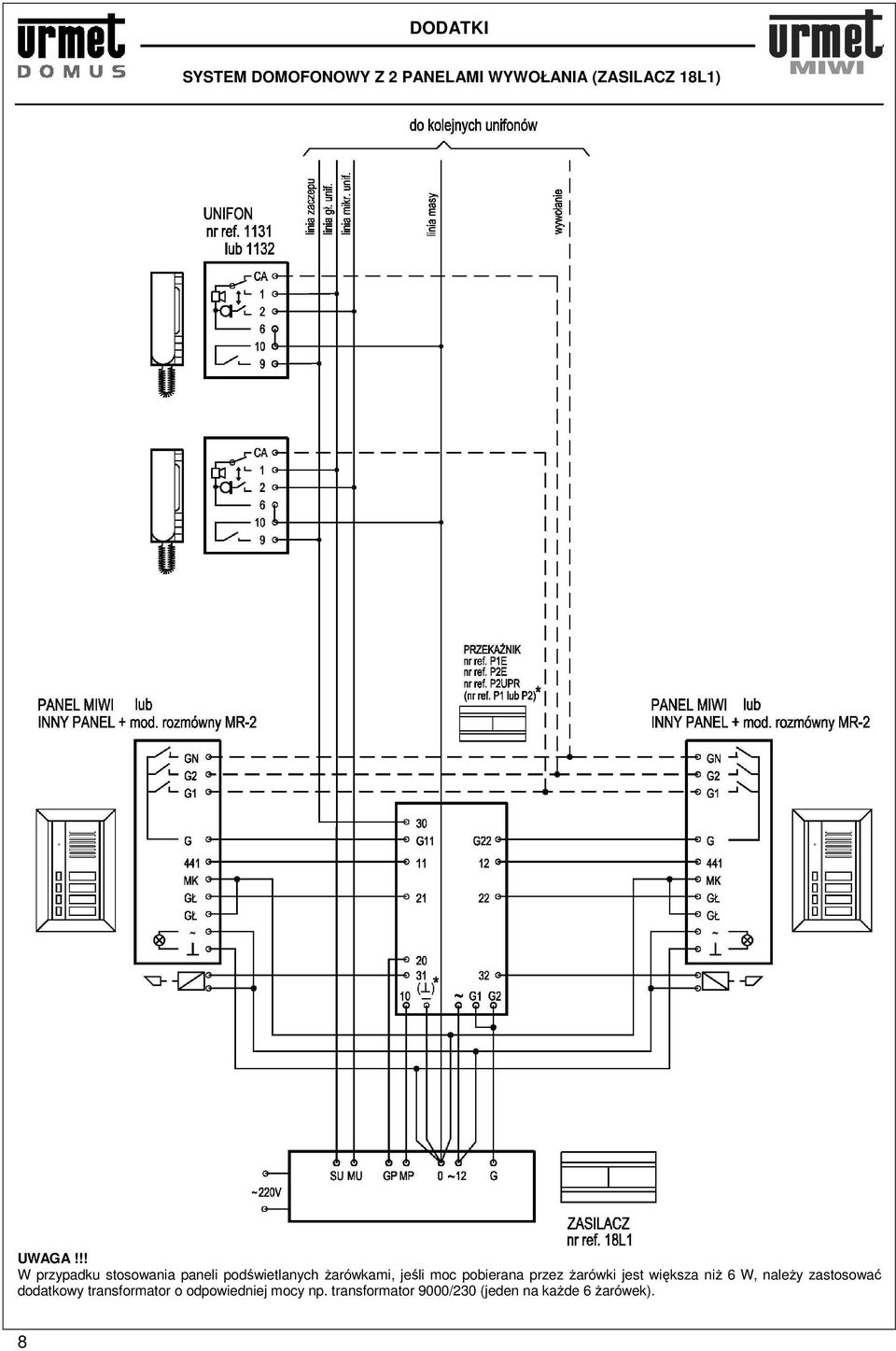

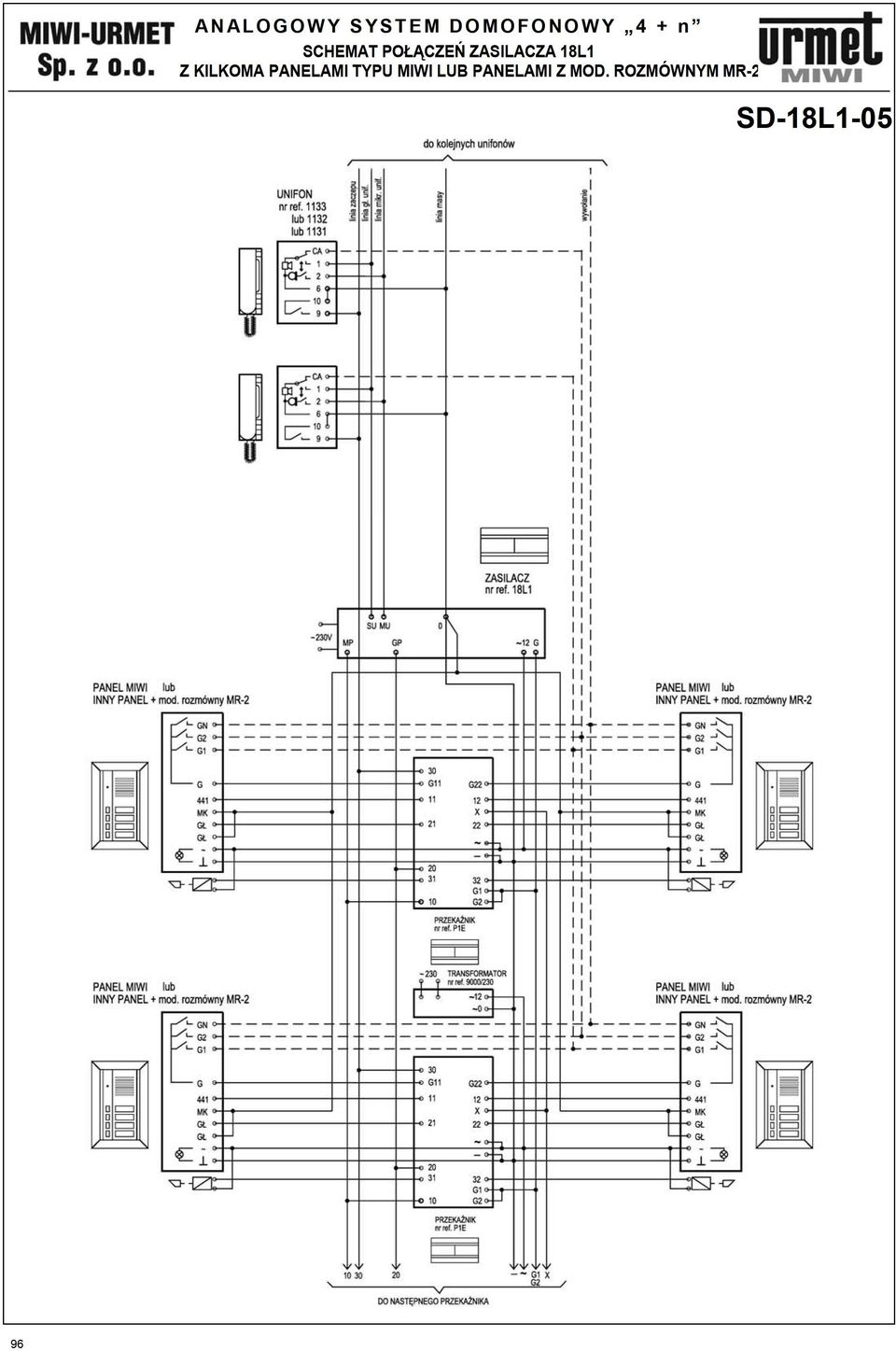

8 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 18L1) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 8

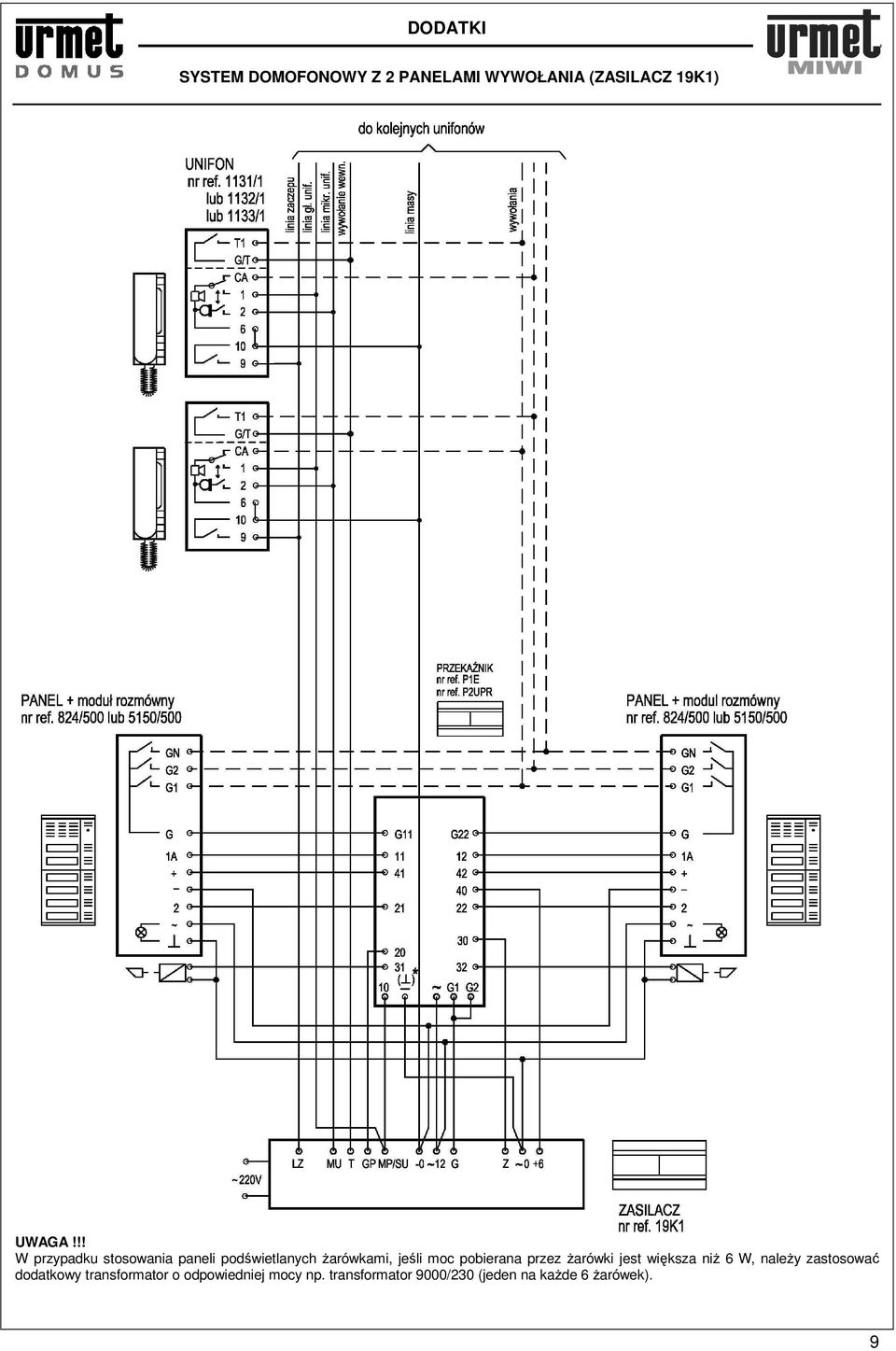

9 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 19K1) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 9

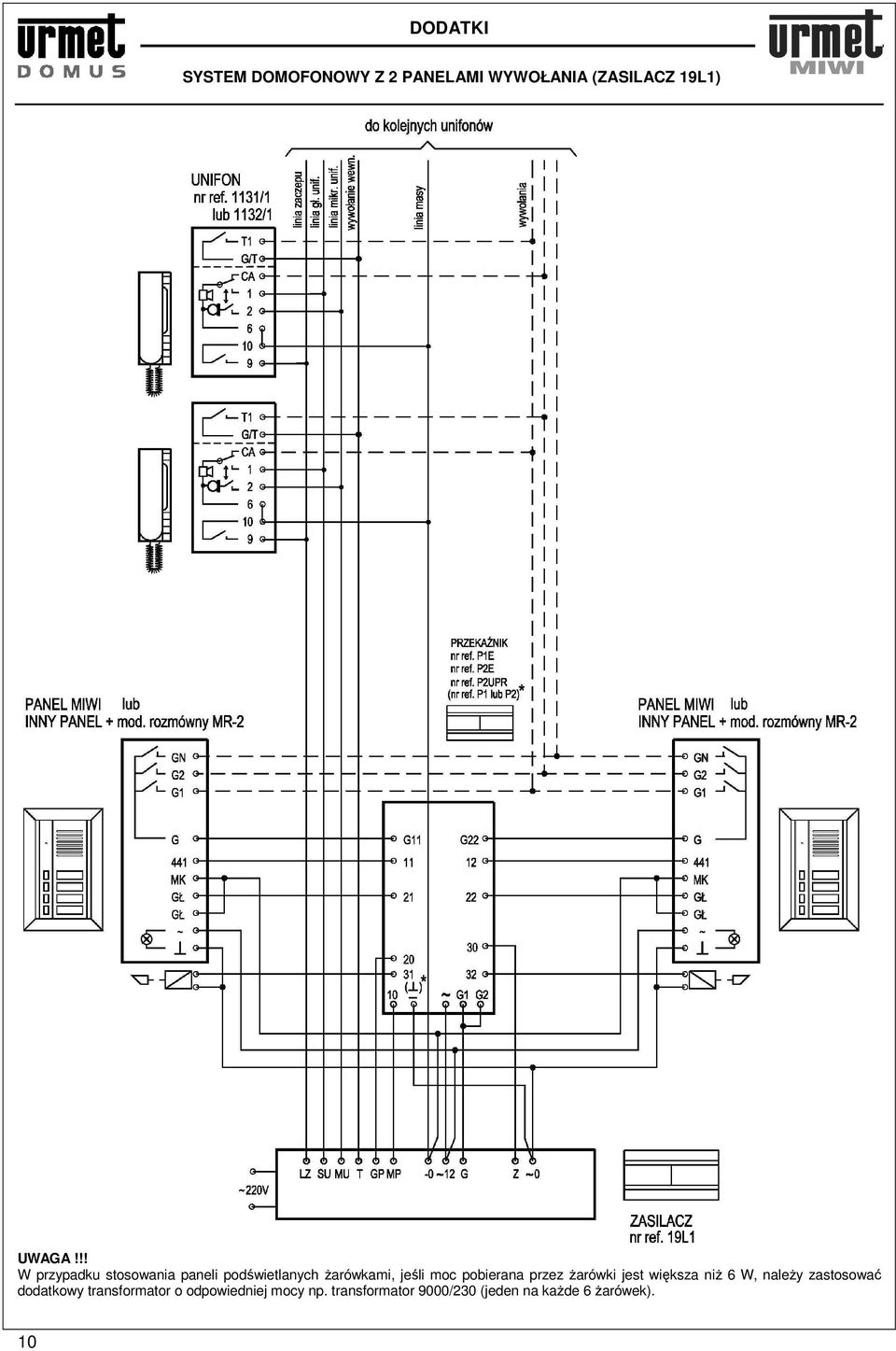

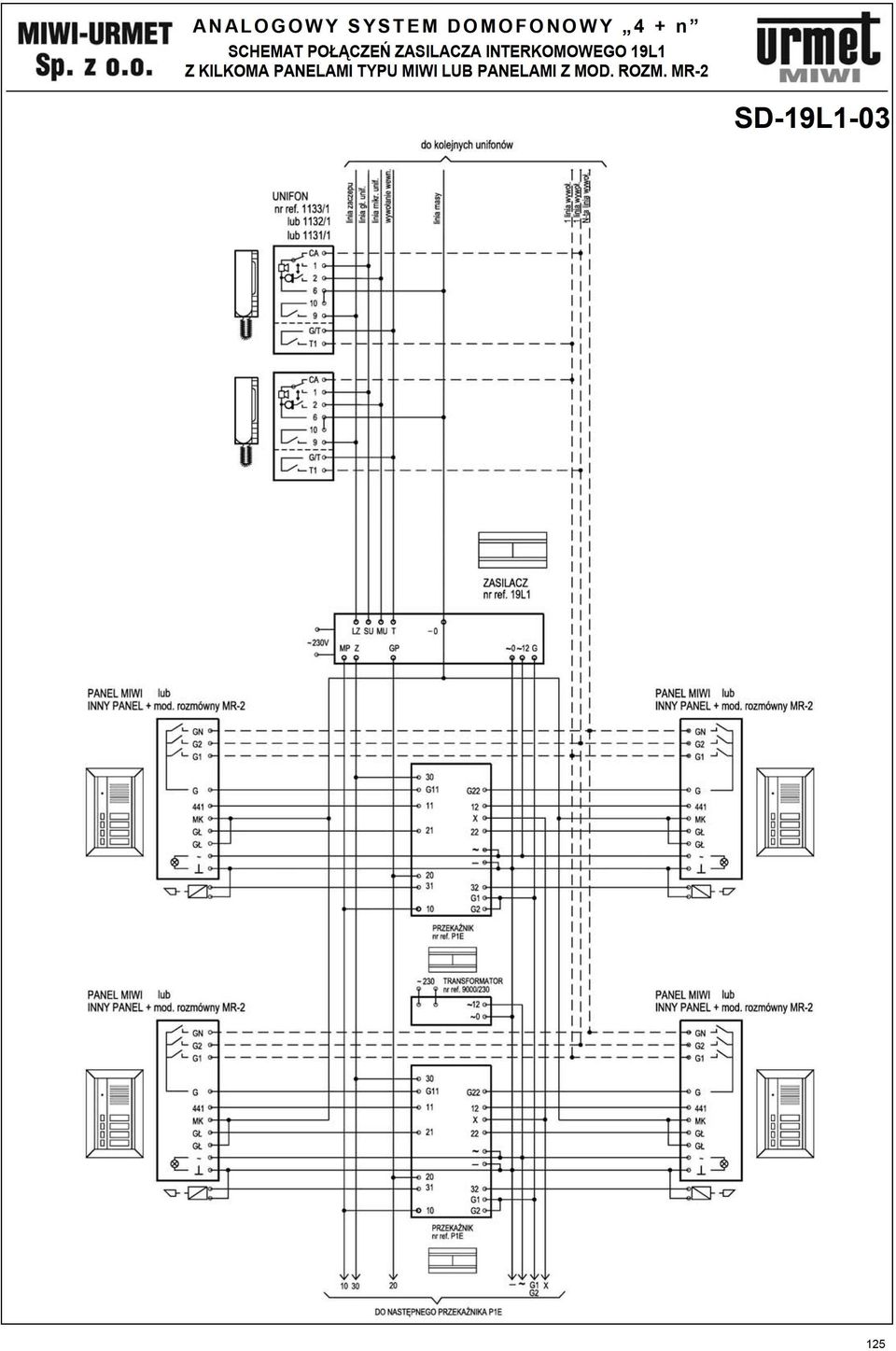

10 DODATKI SYSTEM DOMOFONOWY Z 2 PANELAMI WYWOŁANIA (ZASILACZ 19L1) UWAGA!!! W przypadku stosowania paneli podświetlanych Ŝarówkami, jeśli moc pobierana przez Ŝarówki jest większa niŝ 6 W, naleŝy zastosować dodatkowy transformator o odpowiedniej mocy np. transformator 9000/230 (jeden na kaŝde 6 Ŝarówek). 10

11

12

13

14

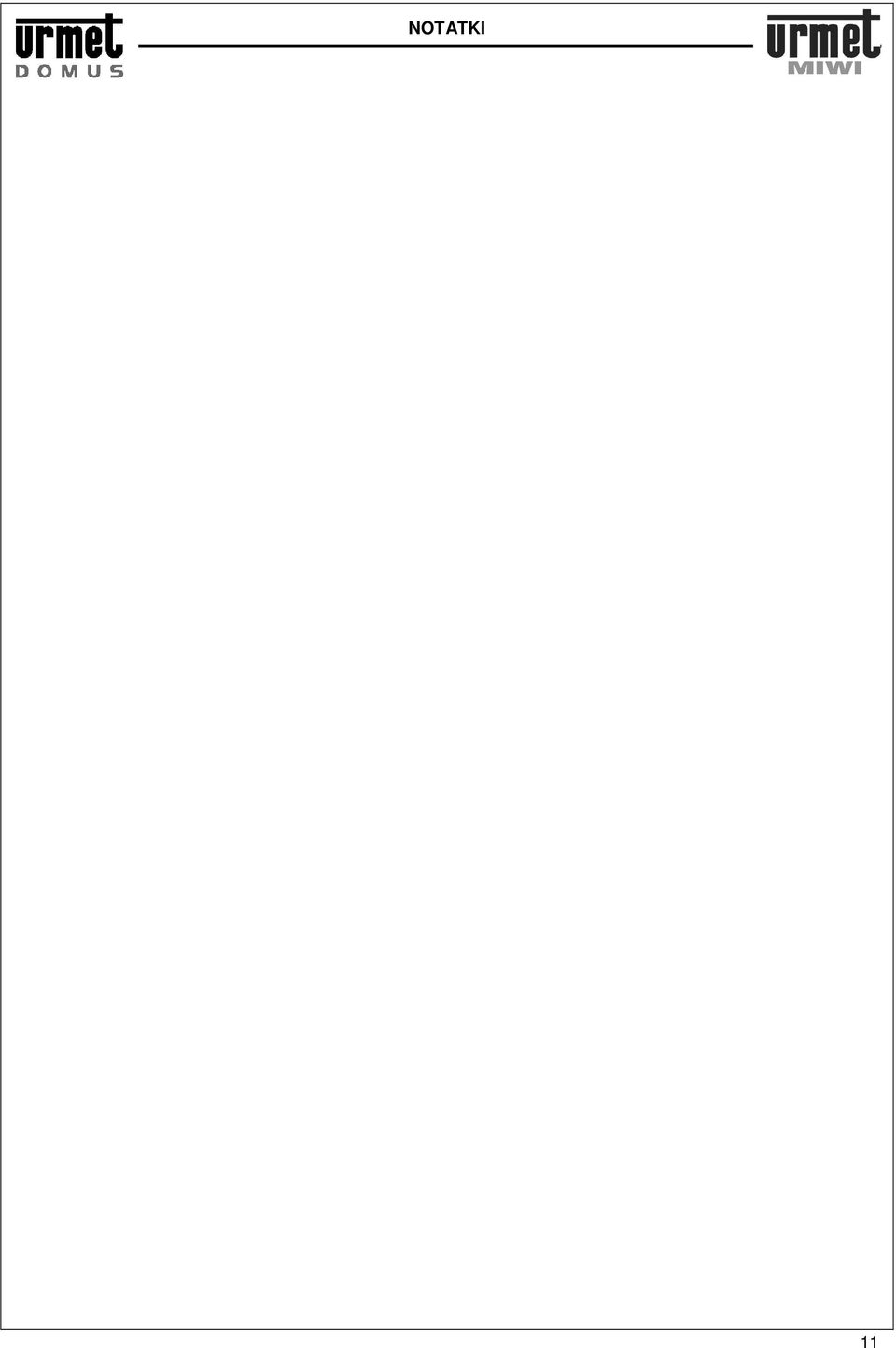

15 NOTATKI 11

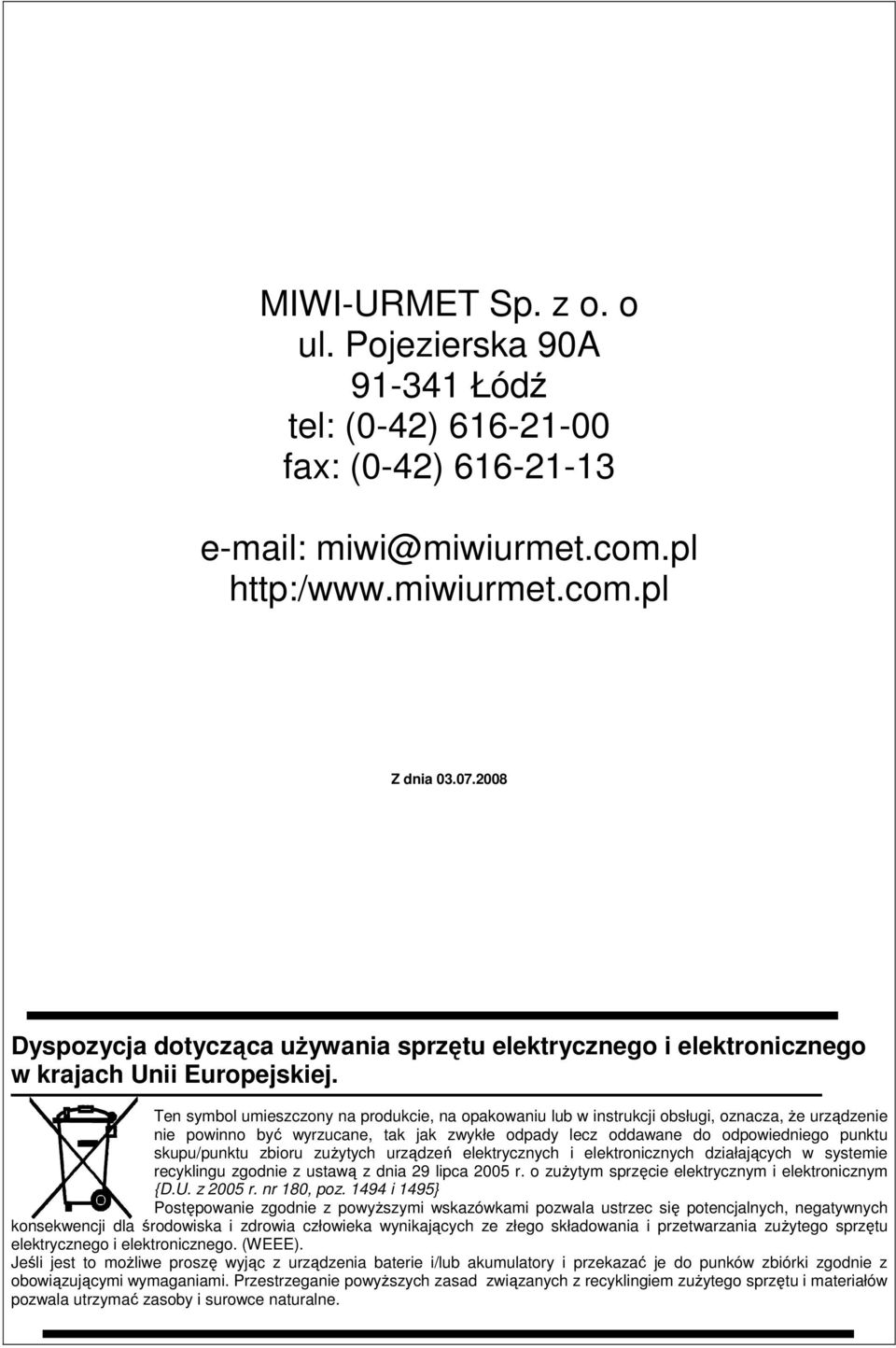

16 MIWI-URMET Sp. z o. o ul. Pojezierska 90A Łódź tel: (0-42) fax: (0-42) miwi@miwiurmet.com.pl Z dnia Dyspozycja dotycząca uŝywania sprzętu elektrycznego i elektronicznego w krajach Unii Europejskiej. Ten symbol umieszczony na produkcie, na opakowaniu lub w instrukcji obsługi, oznacza, Ŝe urządzenie nie powinno być wyrzucane, tak jak zwykłe odpady lecz oddawane do odpowiedniego punktu skupu/punktu zbioru zuŝytych urządzeń elektrycznych i elektronicznych działających w systemie recyklingu zgodnie z ustawą z dnia 29 lipca 2005 r. o zuŝytym sprzęcie elektrycznym i elektronicznym {D.U. z 2005 r. nr 180, poz i 1495} Postępowanie zgodnie z powyŝszymi wskazówkami pozwala ustrzec się potencjalnych, negatywnych konsekwencji dla środowiska i zdrowia człowieka wynikających ze złego składowania i przetwarzania zuŝytego sprzętu elektrycznego i elektronicznego. (WEEE). Jeśli jest to moŝliwe proszę wyjąc z urządzenia baterie i/lub akumulatory i przekazać je do punków zbiórki zgodnie z obowiązującymi wymaganiami. Przestrzeganie powyŝszych zasad związanych z recyklingiem zuŝytego sprzętu i materiałów pozwala utrzymać zasoby i surowce naturalne.
