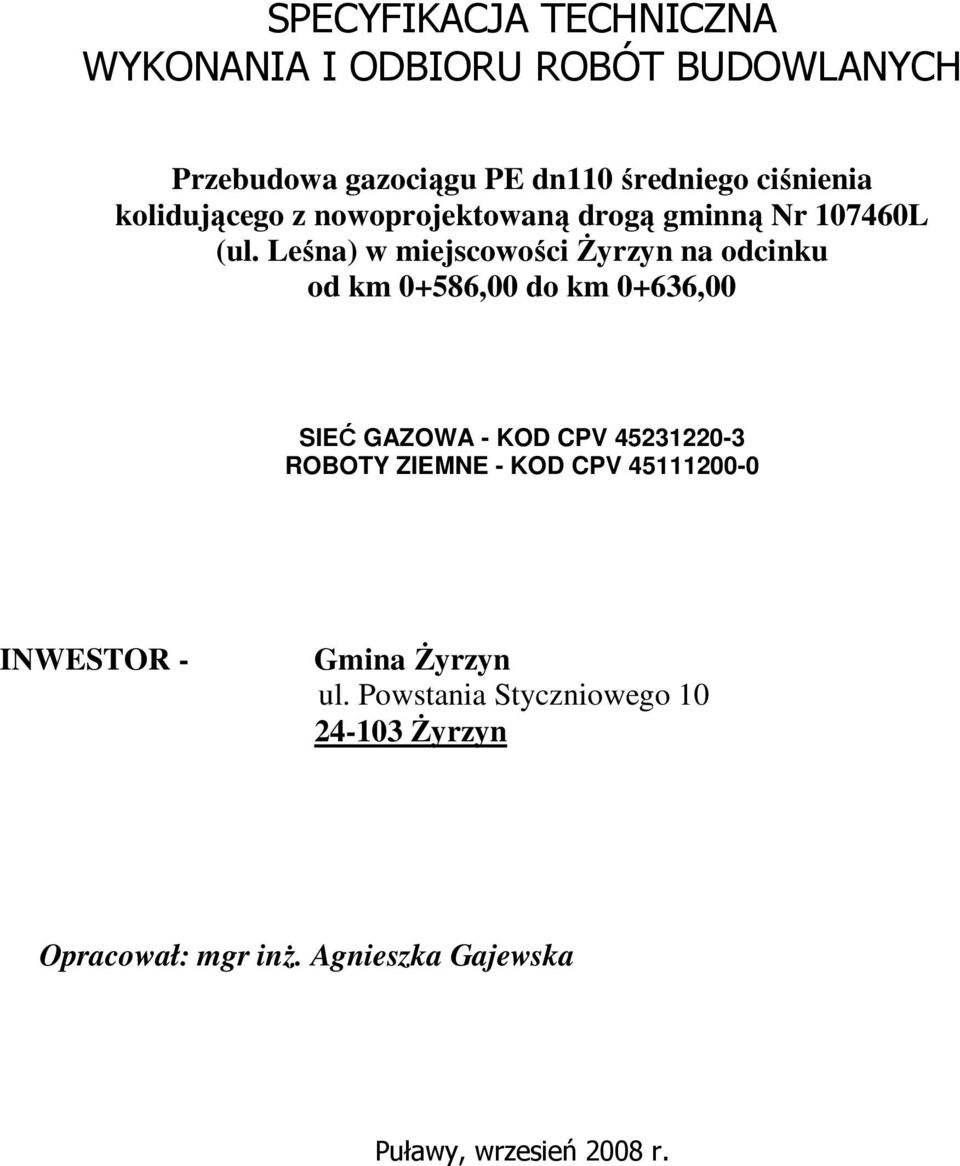

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Przebudowa gazociągu PE dn110 średniego ciśnienia kolidującego z nowoprojektowaną drogą gminną Nr L (ul. Leśna) w miejscowości śyrzyn na odcinku od km 0+586,00 do km 0+636,00 SIEĆ GAZOWA - KOD CPV ROBOTY ZIEMNE - KOD CPV INWESTOR - Gmina śyrzyn ul. Powstania Styczniowego śyrzyn Opracował: mgr inŝ. Agnieszka Gajewska Puławy, wrzesień 2008 r.

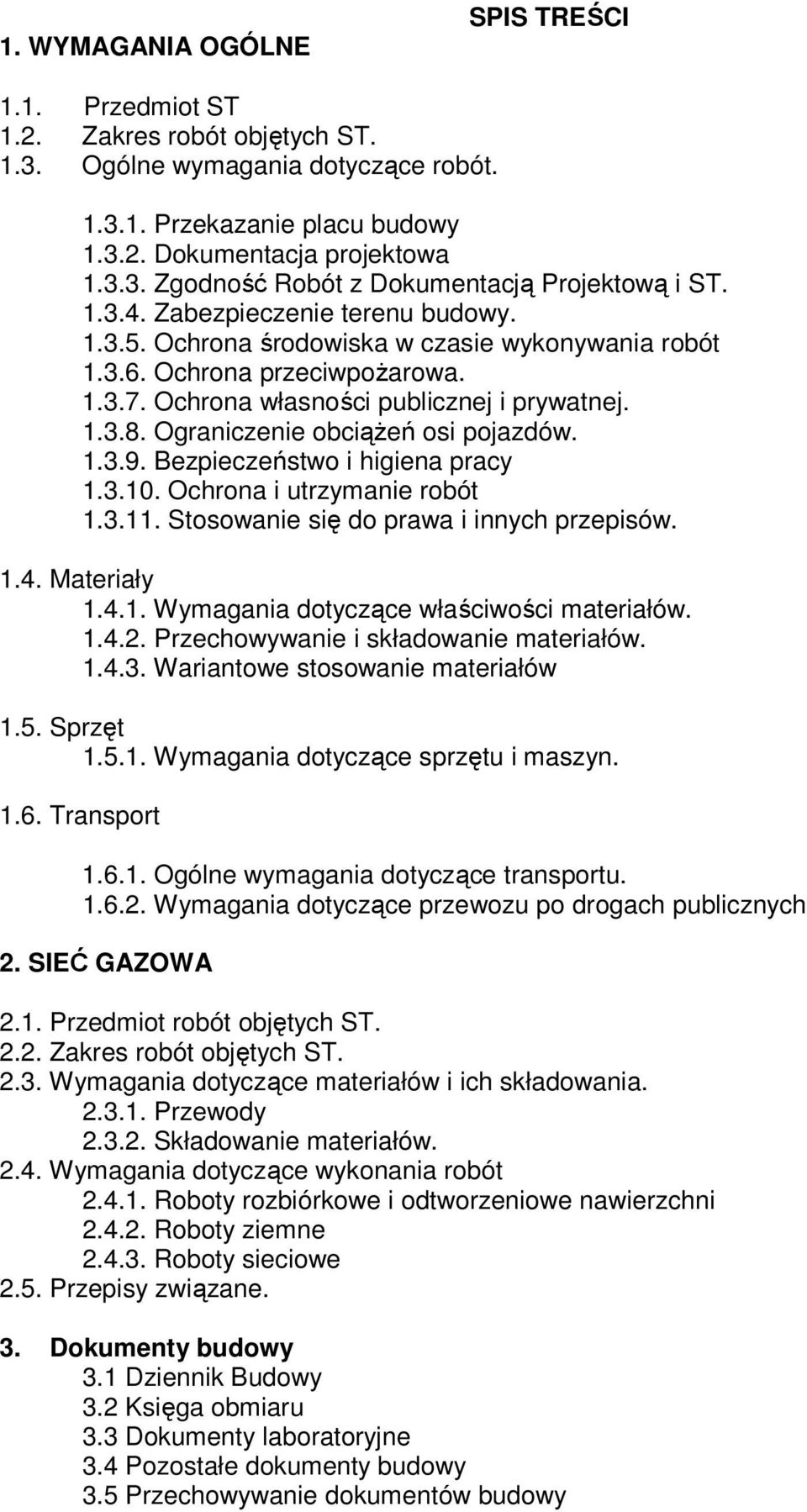

2 1. WYMAGANIA OGÓLNE SPIS TREŚCI 1.1. Przedmiot ST 1.2. Zakres robót objętych ST Ogólne wymagania dotyczące robót Przekazanie placu budowy Dokumentacja projektowa Zgodność Robót z Dokumentacją Projektową i ST Zabezpieczenie terenu budowy Ochrona środowiska w czasie wykonywania robót Ochrona przeciwpoŝarowa Ochrona własności publicznej i prywatnej Ograniczenie obciąŝeń osi pojazdów Bezpieczeństwo i higiena pracy Ochrona i utrzymanie robót Stosowanie się do prawa i innych przepisów Materiały Wymagania dotyczące właściwości materiałów Przechowywanie i składowanie materiałów Wariantowe stosowanie materiałów 1.5. Sprzęt Wymagania dotyczące sprzętu i maszyn Transport Ogólne wymagania dotyczące transportu Wymagania dotyczące przewozu po drogach publicznych 2. SIEĆ GAZOWA 2.1. Przedmiot robót objętych ST Zakres robót objętych ST Wymagania dotyczące materiałów i ich składowania Przewody Składowanie materiałów Wymagania dotyczące wykonania robót Roboty rozbiórkowe i odtworzeniowe nawierzchni Roboty ziemne Roboty sieciowe 2.5. Przepisy związane. 3. Dokumenty budowy 3.1 Dziennik Budowy 3.2 Księga obmiaru 3.3 Dokumenty laboratoryjne 3.4 Pozostałe dokumenty budowy 3.5 Przechowywanie dokumentów budowy

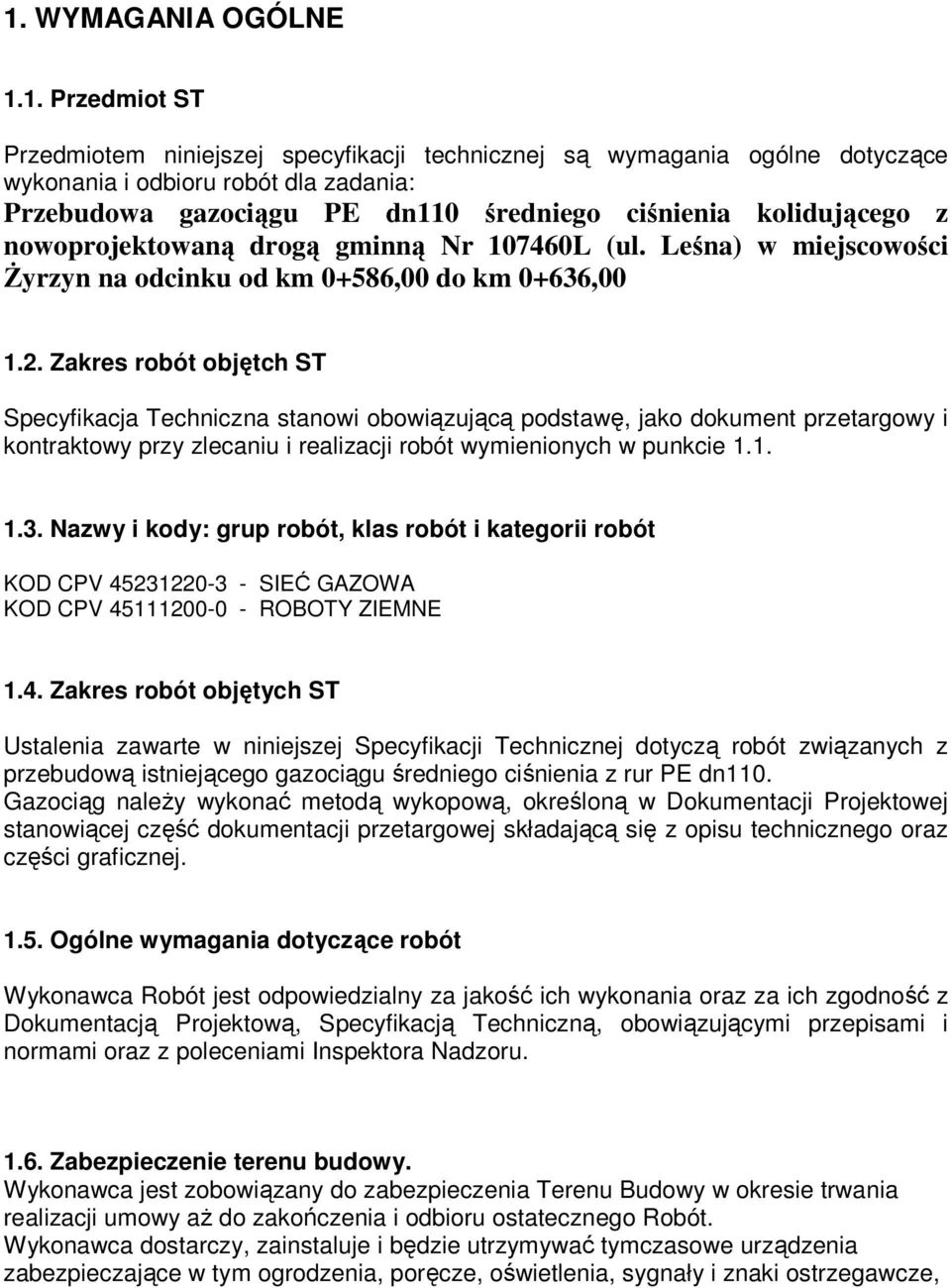

3 1. WYMAGANIA OGÓLNE 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru robót dla zadania: Przebudowa gazociągu PE dn110 średniego ciśnienia kolidującego z nowoprojektowaną drogą gminną Nr L (ul. Leśna) w miejscowości śyrzyn na odcinku od km 0+586,00 do km 0+636, Zakres robót objętch ST Specyfikacja Techniczna stanowi obowiązującą podstawę, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Nazwy i kody: grup robót, klas robót i kategorii robót KOD CPV SIEĆ GAZOWA KOD CPV ROBOTY ZIEMNE 1.4. Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą robót związanych z przebudową istniejącego gazociągu średniego ciśnienia z rur PE dn110. Gazociąg naleŝy wykonać metodą wykopową, określoną w Dokumentacji Projektowej stanowiącej część dokumentacji przetargowej składającą się z opisu technicznego oraz części graficznej Ogólne wymagania dotyczące robót Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, Specyfikacją Techniczną, obowiązującymi przepisami i normami oraz z poleceniami Inspektora Nadzoru Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia Terenu Budowy w okresie trwania realizacji umowy aŝ do zakończenia i odbioru ostatecznego Robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające w tym ogrodzenia, poręcze, oświetlenia, sygnały i znaki ostrzegawcze,

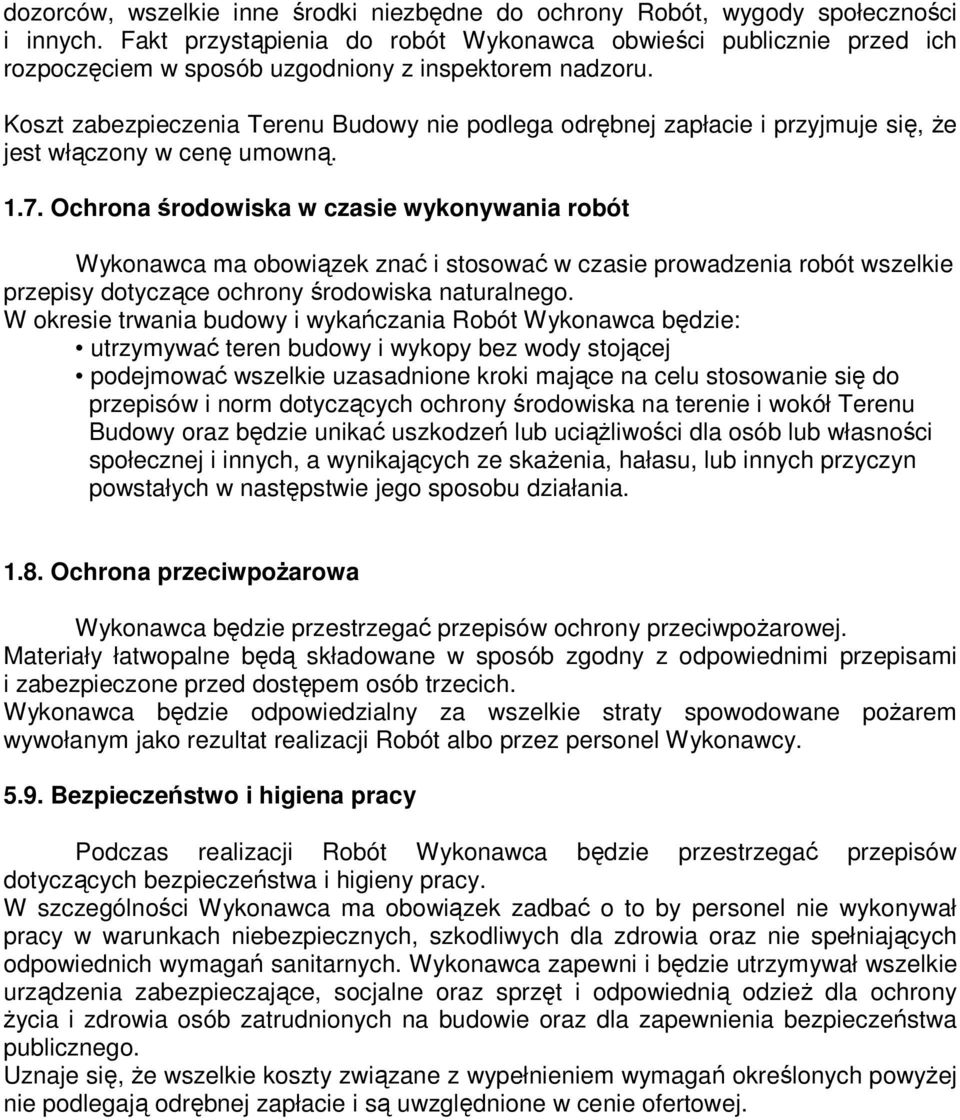

4 dozorców, wszelkie inne środki niezbędne do ochrony Robót, wygody społeczności i innych. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z inspektorem nadzoru. Koszt zabezpieczenia Terenu Budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania Robót Wykonawca będzie: utrzymywać teren budowy i wykopy bez wody stojącej podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej i innych, a wynikających ze skaŝenia, hałasu, lub innych przyczyn powstałych w następstwie jego sposobu działania Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy Bezpieczeństwo i higiena pracy Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać o to by personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie ofertowej.

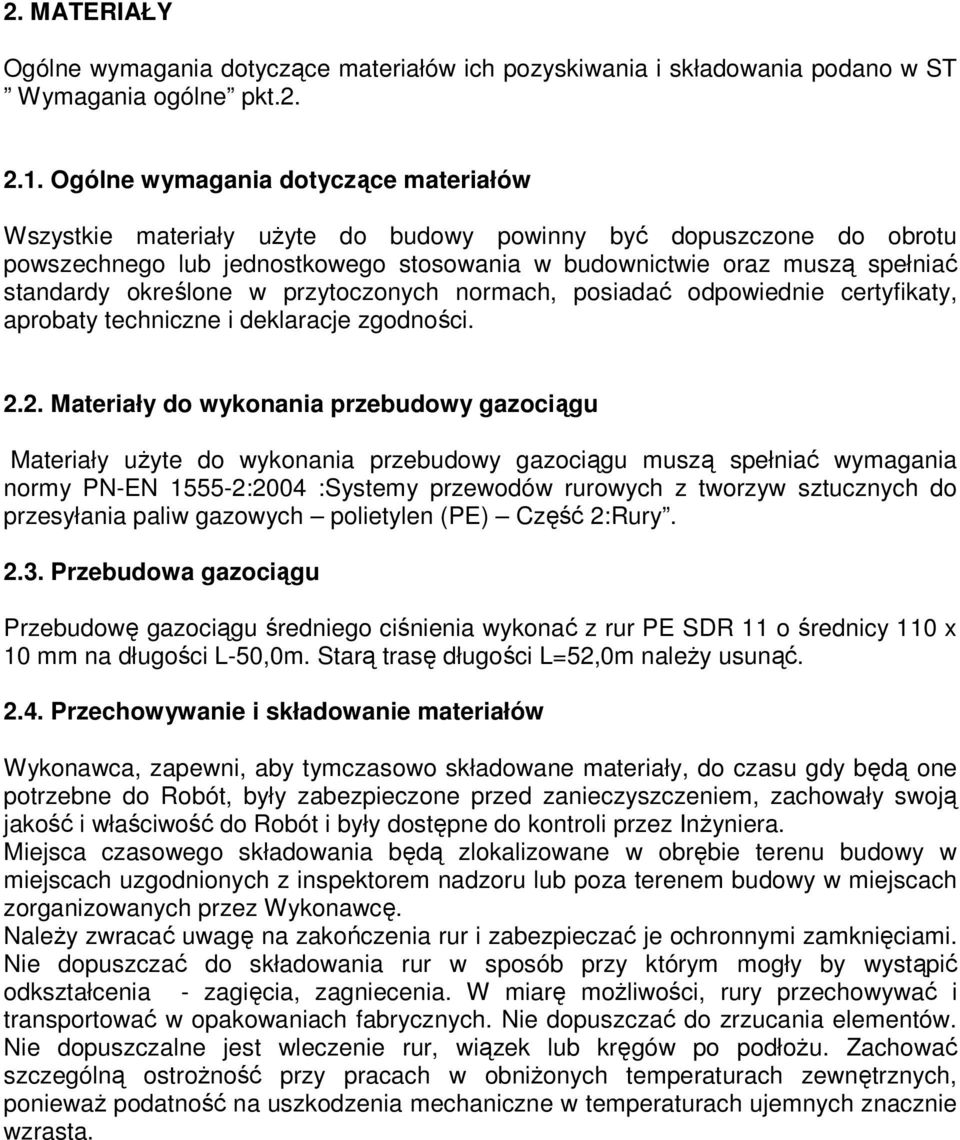

5 2. MATERIAŁY Ogólne wymagania dotyczące materiałów ich pozyskiwania i składowania podano w ST Wymagania ogólne pkt Ogólne wymagania dotyczące materiałów Wszystkie materiały uŝyte do budowy powinny być dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie oraz muszą spełniać standardy określone w przytoczonych normach, posiadać odpowiednie certyfikaty, aprobaty techniczne i deklaracje zgodności Materiały do wykonania przebudowy gazociągu Materiały uŝyte do wykonania przebudowy gazociągu muszą spełniać wymagania normy PN-EN :2004 :Systemy przewodów rurowych z tworzyw sztucznych do przesyłania paliw gazowych polietylen (PE) Część 2:Rury Przebudowa gazociągu Przebudowę gazociągu średniego ciśnienia wykonać z rur PE SDR 11 o średnicy 110 x 10 mm na długości L-50,0m. Starą trasę długości L=52,0m naleŝy usunąć Przechowywanie i składowanie materiałów Wykonawca, zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do Robót i były dostępne do kontroli przez InŜyniera. Miejsca czasowego składowania będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z inspektorem nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę. NaleŜy zwracać uwagę na zakończenia rur i zabezpieczać je ochronnymi zamknięciami. Nie dopuszczać do składowania rur w sposób przy którym mogły by wystąpić odkształcenia - zagięcia, zagniecenia. W miarę moŝliwości, rury przechowywać i transportować w opakowaniach fabrycznych. Nie dopuszczać do zrzucania elementów. Nie dopuszczalne jest wleczenie rur, wiązek lub kręgów po podłoŝu. Zachować szczególną ostroŝność przy pracach w obniŝonych temperaturach zewnętrznych, poniewaŝ podatność na uszkodzenia mechaniczne w temperaturach ujemnych znacznie wzrasta.

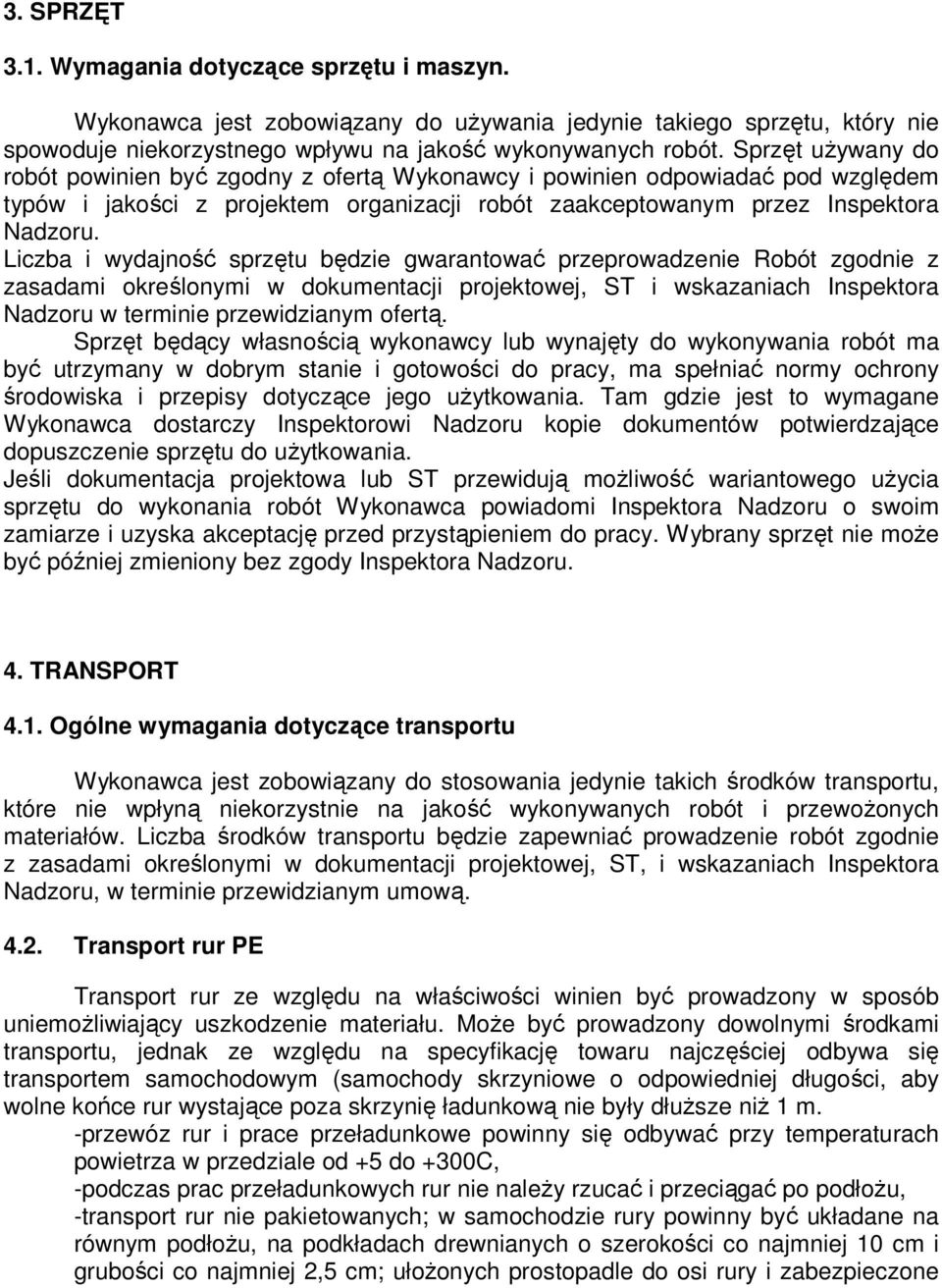

6 3. SPRZĘT 3.1. Wymagania dotyczące sprzętu i maszyn. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŝywany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i jakości z projektem organizacji robót zaakceptowanym przez Inspektora Nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie Robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inspektora Nadzoru w terminie przewidzianym ofertą. Sprzęt będący własnością wykonawcy lub wynajęty do wykonywania robót ma być utrzymany w dobrym stanie i gotowości do pracy, ma spełniać normy ochrony środowiska i przepisy dotyczące jego uŝytkowania. Tam gdzie jest to wymagane Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzające dopuszczenie sprzętu do uŝytkowania. Jeśli dokumentacja projektowa lub ST przewidują moŝliwość wariantowego uŝycia sprzętu do wykonania robót Wykonawca powiadomi Inspektora Nadzoru o swoim zamiarze i uzyska akceptację przed przystąpieniem do pracy. Wybrany sprzęt nie moŝe być później zmieniony bez zgody Inspektora Nadzoru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i przewoŝonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST, i wskazaniach Inspektora Nadzoru, w terminie przewidzianym umową Transport rur PE Transport rur ze względu na właściwości winien być prowadzony w sposób uniemoŝliwiający uszkodzenie materiału. MoŜe być prowadzony dowolnymi środkami transportu, jednak ze względu na specyfikację towaru najczęściej odbywa się transportem samochodowym (samochody skrzyniowe o odpowiedniej długości, aby wolne końce rur wystające poza skrzynię ładunkową nie były dłuŝsze niŝ 1 m. -przewóz rur i prace przeładunkowe powinny się odbywać przy temperaturach powietrza w przedziale od +5 do +300C, -podczas prac przeładunkowych rur nie naleŝy rzucać i przeciągać po podłoŝu, -transport rur nie pakietowanych; w samochodzie rury powinny być układane na równym podłoŝu, na podkładach drewnianych o szerokości co najmniej 10 cm i grubości co najmniej 2,5 cm; ułoŝonych prostopadle do osi rury i zabezpieczone

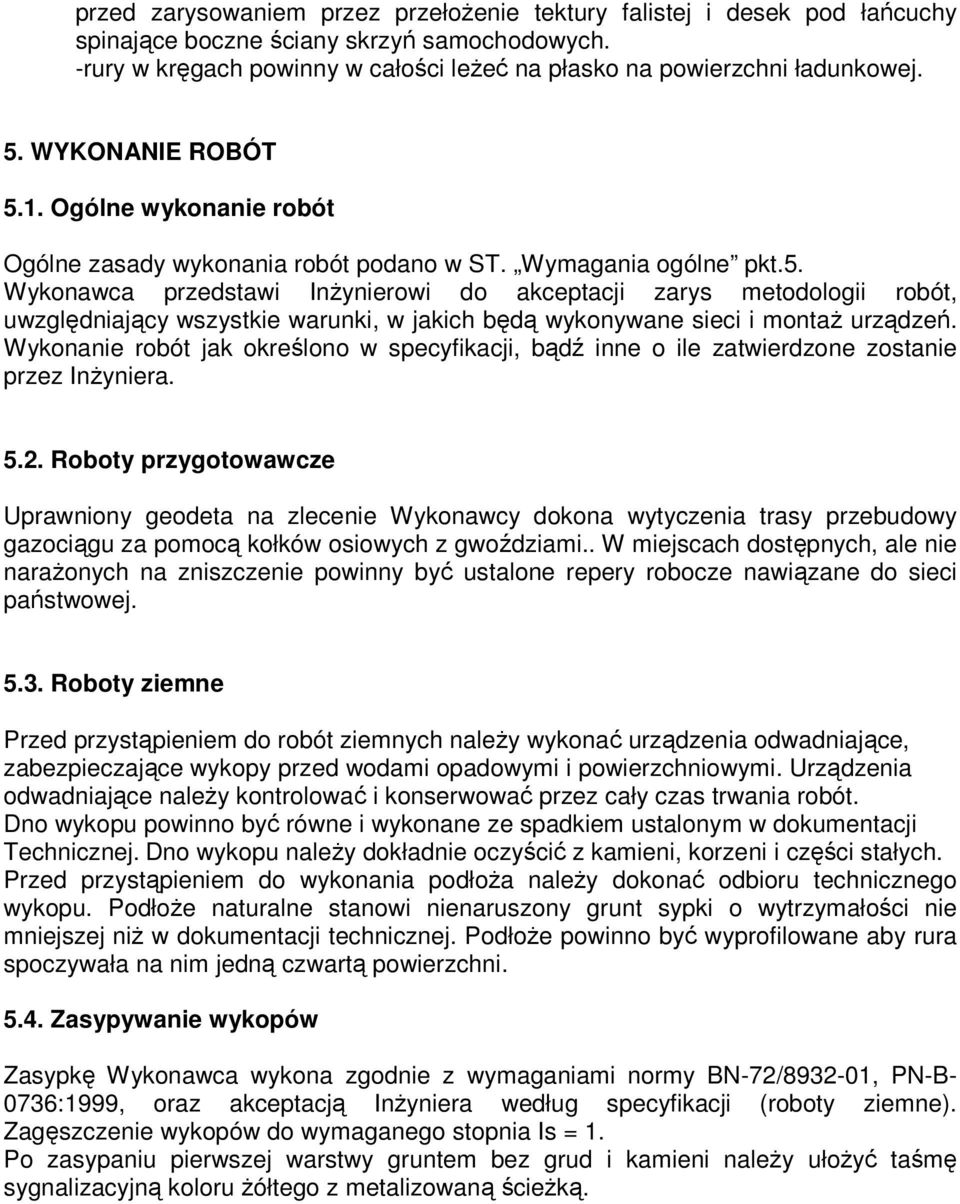

7 przed zarysowaniem przez przełoŝenie tektury falistej i desek pod łańcuchy spinające boczne ściany skrzyń samochodowych. -rury w kręgach powinny w całości leŝeć na płasko na powierzchni ładunkowej. 5. WYKONANIE ROBÓT 5.1. Ogólne wykonanie robót Ogólne zasady wykonania robót podano w ST. Wymagania ogólne pkt.5. Wykonawca przedstawi InŜynierowi do akceptacji zarys metodologii robót, uwzględniający wszystkie warunki, w jakich będą wykonywane sieci i montaŝ urządzeń. Wykonanie robót jak określono w specyfikacji, bądź inne o ile zatwierdzone zostanie przez InŜyniera Roboty przygotowawcze Uprawniony geodeta na zlecenie Wykonawcy dokona wytyczenia trasy przebudowy gazociągu za pomocą kołków osiowych z gwoździami.. W miejscach dostępnych, ale nie naraŝonych na zniszczenie powinny być ustalone repery robocze nawiązane do sieci państwowej Roboty ziemne Przed przystąpieniem do robót ziemnych naleŝy wykonać urządzenia odwadniające, zabezpieczające wykopy przed wodami opadowymi i powierzchniowymi. Urządzenia odwadniające naleŝy kontrolować i konserwować przez cały czas trwania robót. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji Technicznej. Dno wykopu naleŝy dokładnie oczyścić z kamieni, korzeni i części stałych. Przed przystąpieniem do wykonania podłoŝa naleŝy dokonać odbioru technicznego wykopu. PodłoŜe naturalne stanowi nienaruszony grunt sypki o wytrzymałości nie mniejszej niŝ w dokumentacji technicznej. PodłoŜe powinno być wyprofilowane aby rura spoczywała na nim jedną czwartą powierzchni Zasypywanie wykopów Zasypkę Wykonawca wykona zgodnie z wymaganiami normy BN-72/ , PN-B- 0736:1999, oraz akceptacją InŜyniera według specyfikacji (roboty ziemne). Zagęszczenie wykopów do wymaganego stopnia Is = 1. Po zasypaniu pierwszej warstwy gruntem bez grud i kamieni naleŝy ułoŝyć taśmę sygnalizacyjną koloru Ŝółtego z metalizowaną ścieŝką.

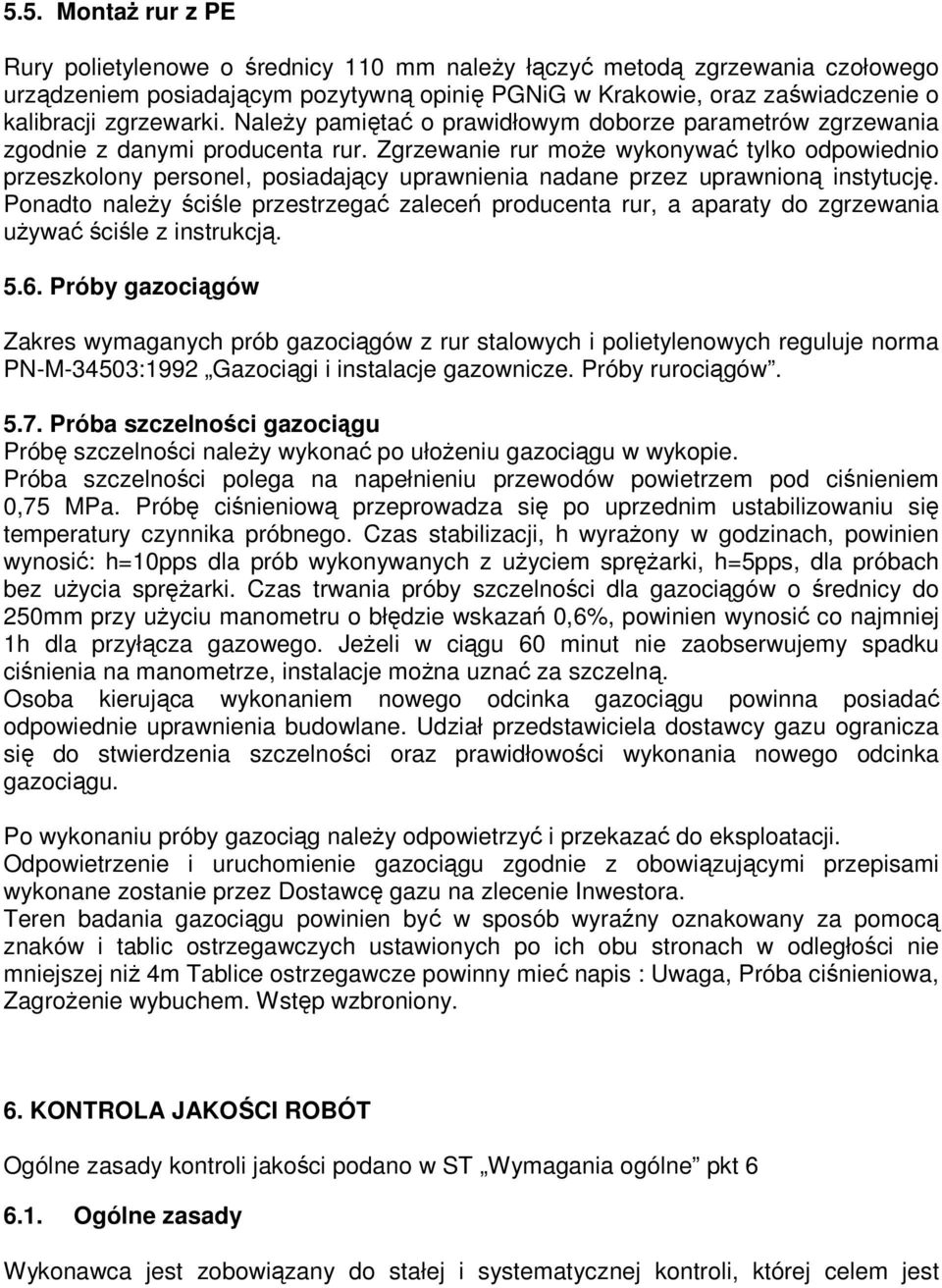

8 5.5. MontaŜ rur z PE Rury polietylenowe o średnicy 110 mm naleŝy łączyć metodą zgrzewania czołowego urządzeniem posiadającym pozytywną opinię PGNiG w Krakowie, oraz zaświadczenie o kalibracji zgrzewarki. NaleŜy pamiętać o prawidłowym doborze parametrów zgrzewania zgodnie z danymi producenta rur. Zgrzewanie rur moŝe wykonywać tylko odpowiednio przeszkolony personel, posiadający uprawnienia nadane przez uprawnioną instytucję. Ponadto naleŝy ściśle przestrzegać zaleceń producenta rur, a aparaty do zgrzewania uŝywać ściśle z instrukcją Próby gazociągów Zakres wymaganych prób gazociągów z rur stalowych i polietylenowych reguluje norma PN-M-34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów Próba szczelności gazociągu Próbę szczelności naleŝy wykonać po ułoŝeniu gazociągu w wykopie. Próba szczelności polega na napełnieniu przewodów powietrzem pod ciśnieniem 0,75 MPa. Próbę ciśnieniową przeprowadza się po uprzednim ustabilizowaniu się temperatury czynnika próbnego. Czas stabilizacji, h wyraŝony w godzinach, powinien wynosić: h=10pps dla prób wykonywanych z uŝyciem spręŝarki, h=5pps, dla próbach bez uŝycia spręŝarki. Czas trwania próby szczelności dla gazociągów o średnicy do 250mm przy uŝyciu manometru o błędzie wskazań 0,6%, powinien wynosić co najmniej 1h dla przyłącza gazowego. JeŜeli w ciągu 60 minut nie zaobserwujemy spadku ciśnienia na manometrze, instalacje moŝna uznać za szczelną. Osoba kierująca wykonaniem nowego odcinka gazociągu powinna posiadać odpowiednie uprawnienia budowlane. Udział przedstawiciela dostawcy gazu ogranicza się do stwierdzenia szczelności oraz prawidłowości wykonania nowego odcinka gazociągu. Po wykonaniu próby gazociąg naleŝy odpowietrzyć i przekazać do eksploatacji. Odpowietrzenie i uruchomienie gazociągu zgodnie z obowiązującymi przepisami wykonane zostanie przez Dostawcę gazu na zlecenie Inwestora. Teren badania gazociągu powinien być w sposób wyraźny oznakowany za pomocą znaków i tablic ostrzegawczych ustawionych po ich obu stronach w odległości nie mniejszej niŝ 4m Tablice ostrzegawcze powinny mieć napis : Uwaga, Próba ciśnieniowa, ZagroŜenie wybuchem. Wstęp wzbroniony. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości podano w ST Wymagania ogólne pkt Ogólne zasady Wykonawca jest zobowiązany do stałej i systematycznej kontroli, której celem jest

9 sprawdzenie wykonanych czynności zgodnie z dokumentacją techniczną i wymaganiami poszczególnych norm Kontrola jakości materiałów Wszystkie materiały przeznaczone do wykonania sieci muszą odpowiadać wymogom dokumentacji projektowej i ST oraz muszą posiadać aprobatę techniczną, certyfikaty i uzyskać akceptację InŜyniera. Przed rozpoczęciem układania sieci Wykonawca jest zobowiązany określić jakość materiałów przedkładając do oceny InŜyniera próbki materiałów, które ma zamiar stosować wskazując ich pochodzenie, typ i jakość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) wykonanego i odebranego przewodu. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają wszystkie technologiczne czynności związane z przebudową linii gazowych, a mianowicie: roboty przygotowawcze, roboty ziemne z obudową ścian wykopów, przygotowanie podłoŝa, roboty montaŝowe wykonania rurociągów, sprawdzenie czystości wnętrza gazociągów i szczelności połączeń odcinków gazociągu (przed opuszczeniem ich do wykopu), próby wytrzymałości lub szczelności, zasypanie i zagęszczenie wykopu.

10 Odbiór robót zanikających powinien być dokonany w czasie umoŝliwiającym wykonanie korekt i poprawek bez hamowania ogólnego postępu robót. Próby wytrzymałości lub szczelności gazociągów powinny być przeprowadzone w wykopie po ich całkowitym zmontowaniu i zasypaniu ziemią. Miejsca z zainstalowaną armaturą lub przeznaczone do jej zainstalowania oraz połączenia odcinków gazociągów ze sprawdzoną szczelnością i połączenie kołnierzowe, a takŝe połączenie rur z polietylenu z elementami stalowymi powinny być pozostawione odkryte. Odcinki gazociągów z polietylenu rozwijane z bębna powinny być nie zasypane. Próby wytrzymałości elementów prefabrykowanych przed ich wmontowaniem lub po zamontowaniu w gazociąg moŝna nie przeprowadzać pod warunkiem, Ŝe producent tych urządzeń w pisemnym zaświadczeniu stwierdzi, Ŝe zostały one poddane próbom wytrzymałości pod ciśnieniem równym co najmniej ciśnieniu próby gazociągu Odbiór końcowy Odbiorowi końcowemu zgodnie z zarządzeniem Nr 47 [69] podlega: sprawdzenie kompletności dokumentacji do odbioru technicznego końcowego (polegające na sprawdzeniu protokółów badań przeprowadzonych przy odbiorach technicznych częściowych),badanie wytrzymałości lub szczelności gazociągów (przeprowadzone po ich całkowitym zmontowaniu i zasypaniu ziemią, zgodnie z zarządzeniem Nr 47). Wyniki przeprowadzonych badań podczas odbioru powinny być ujęte w formie protokółu, szczegółowo omówione, wpisane do dziennika budowy i podpisane przez nadzór techniczny oraz członków komisji przeprowadzającej badania. Wyniki badań przeprowadzonych podczas odbioru końcowego naleŝy uznać za dokładne, jeŝeli wszystkie wymagania (badanie dokumentacji i szczelności całego przewodu) zostały spełnione zgodnie z wymaganiami BN-81/ [57], BN-77/ [46] i zarządzeniem Nr 47 [69]. JeŜeli któreś z wymagań przy odbiorze technicznym końcowym nie zostało spełnione, naleŝy ocenić jego wpływ na stopień sprawności działania przewodu i w zaleŝności od tego określić konieczne dalsze postępowanie. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m wykonanej i odebranej linii gazociągowej obejmuje: dostawę materiałów, wykonanie robót przygotowawczych, wykonanie wykopu w gruncie I - IV kat. wraz z umocnieniem ścian wykopu i jego odwodnieniem,

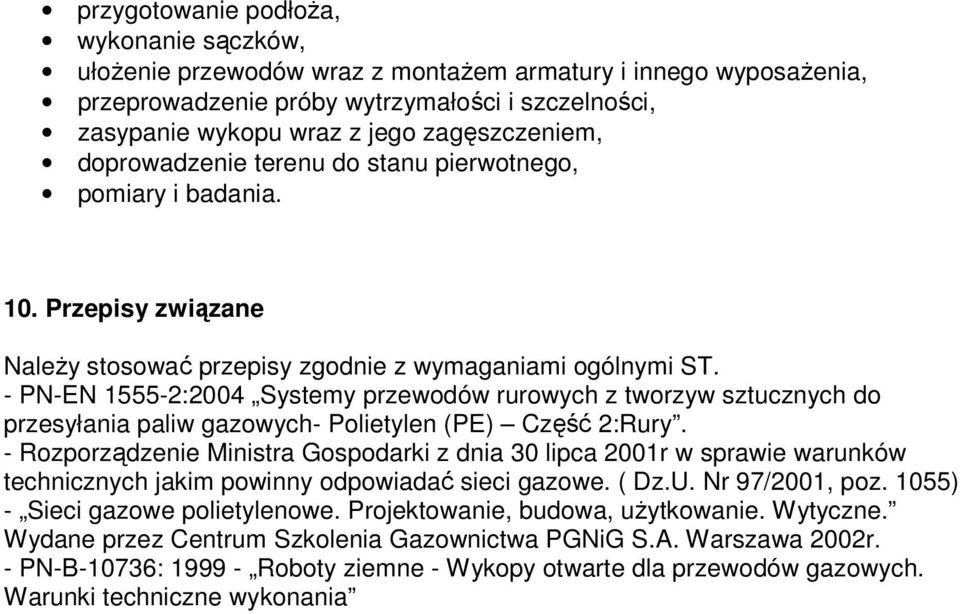

11 przygotowanie podłoŝa, wykonanie sączków, ułoŝenie przewodów wraz z montaŝem armatury i innego wyposaŝenia, przeprowadzenie próby wytrzymałości i szczelności, zasypanie wykopu wraz z jego zagęszczeniem, doprowadzenie terenu do stanu pierwotnego, pomiary i badania. 10. Przepisy związane NaleŜy stosować przepisy zgodnie z wymaganiami ogólnymi ST. - PN-EN :2004 Systemy przewodów rurowych z tworzyw sztucznych do przesyłania paliw gazowych- Polietylen (PE) Część 2:Rury. - Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001r w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe. ( Dz.U. Nr 97/2001, poz. 1055) - Sieci gazowe polietylenowe. Projektowanie, budowa, uŝytkowanie. Wytyczne. Wydane przez Centrum Szkolenia Gazownictwa PGNiG S.A. Warszawa 2002r. - PN-B-10736: Roboty ziemne - Wykopy otwarte dla przewodów gazowych. Warunki techniczne wykonania
