1 Seria SP00 MASZYNA DO SZYCIA, DO UŻYTKU DOMOWEGO INSTRUKCJA UŻYTKOWNIKA Niniejszą instrukcję należy dokładnie przeczytać i stosować się do zawartych w niej wskazówek. Instrukcję należy przechowywać w łatwo dostępnym miejscu, aby używać jej na bieżąco. Przekazując maszynę osobie trzeciej, należy wraz z nią przekazać niniejszą instrukcję użytkownika.

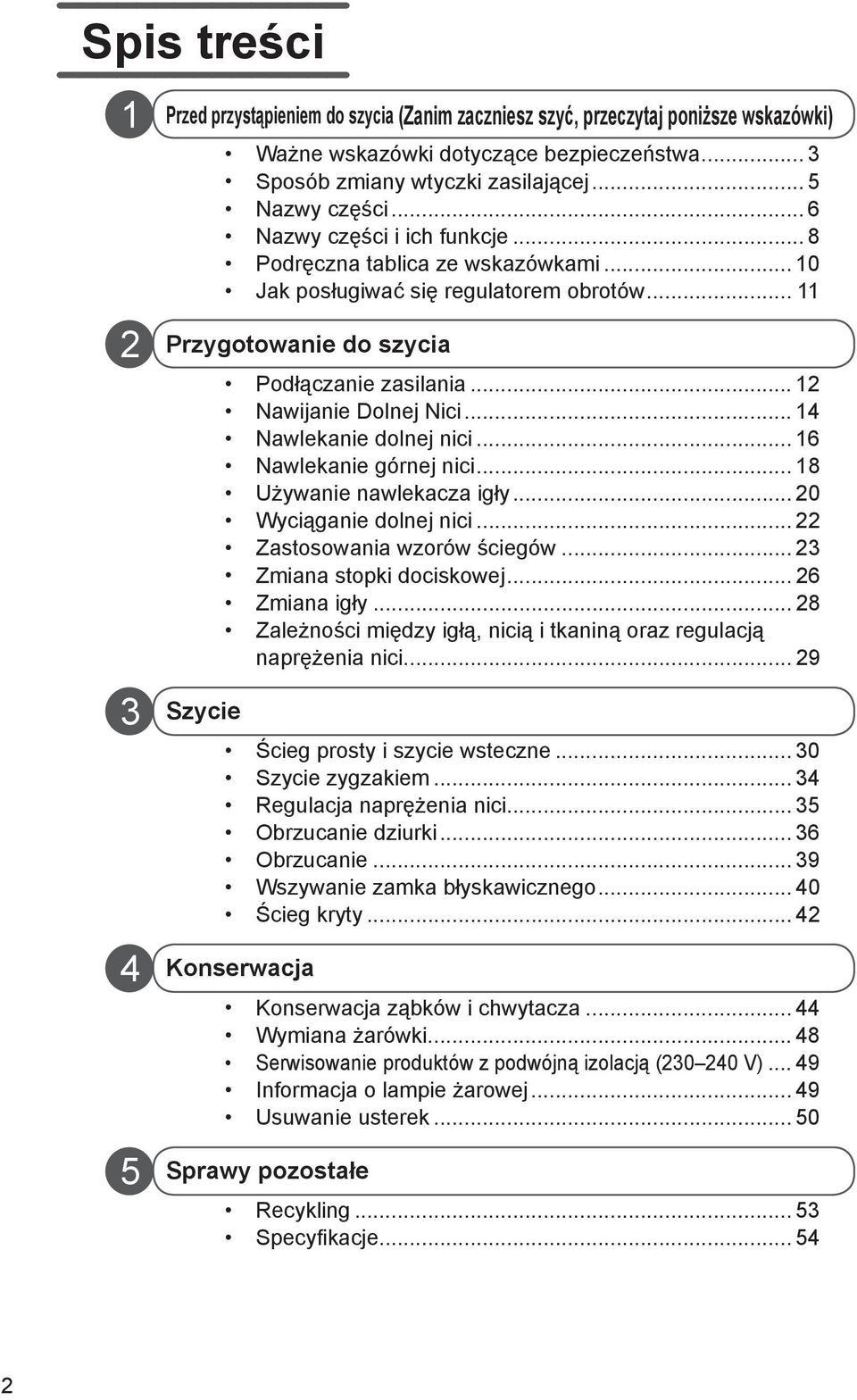

2 Spis treści Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) Ważne wskazówki dotyczące bezpieczeństwa... 3 Sposób zmiany wtyczki zasilającej... 5 Nazwy części... 6 Nazwy części i ich funkcje... 8 Podręczna tablica ze wskazówkami... 0 Jak posługiwać się regulatorem obrotów... Przygotowanie do szycia Szycie Podłączanie zasilania... Nawijanie Dolnej Nici... 4 Nawlekanie dolnej nici... 6 Nawlekanie górnej nici... 8 Używanie nawlekacza igły... 0 Wyciąganie dolnej nici... Zastosowania wzorów ściegów... 3 Zmiana stopki dociskowej... 6 Zmiana igły... 8 Zależności między igłą, nicią i tkaniną oraz regulacją naprężenia nici... 9 Ścieg prosty i szycie wsteczne Szycie zygzakiem Regulacja naprężenia nici Obrzucanie dziurki Obrzucanie Wszywanie zamka błyskawicznego Ścieg kryty... 4 Konserwacja Konserwacja ząbków i chwytacza Wymiana żarówki Serwisowanie produktów z podwójną izolacją (30 40 V) Informacja o lampie żarowej Usuwanie usterek Sprawy pozostałe Recykling Specyfikacje... 54

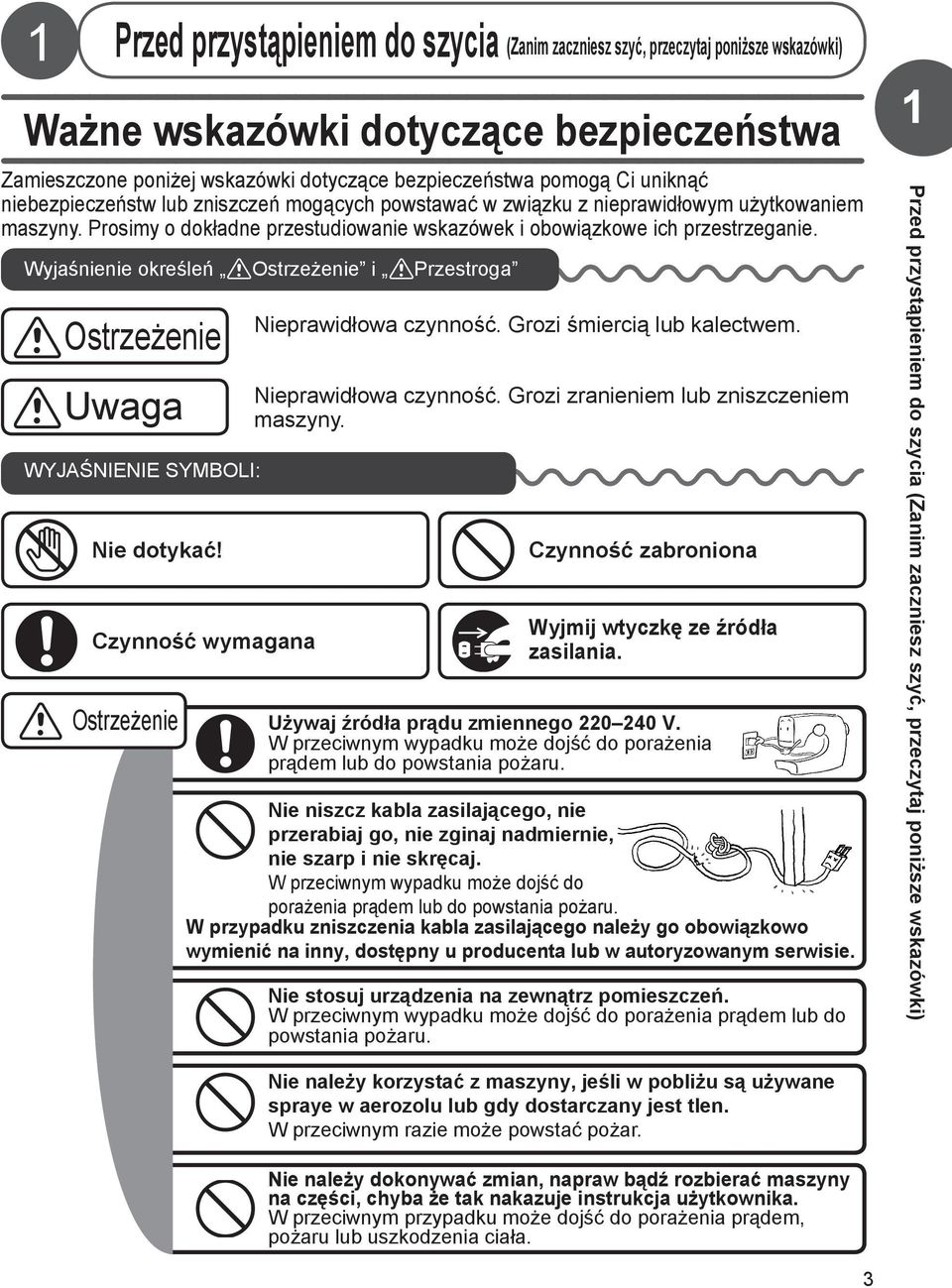

3 Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) Ważne wskazówki dotyczące bezpieczeństwa Zamieszczone poniżej wskazówki dotyczące bezpieczeństwa pomogą Ci uniknąć niebezpieczeństw lub zniszczeń mogących powstawać w związku z nieprawidłowym użytkowaniem maszyny. Prosimy o dokładne przestudiowanie wskazówek i obowiązkowe ich przestrzeganie. Wyjaśnienie określeń Ostrzeżenie i Przestroga Ostrzeżenie Uwaga WYJAŚNIENIE SYMBOLI: Nie dotykać! Czynność wymagana Ostrzeżenie Nieprawidłowa czynność. Grozi śmiercią lub kalectwem. Nieprawidłowa czynność. Grozi zranieniem lub zniszczeniem maszyny. Czynność zabroniona Wyjmij wtyczkę ze źródła zasilania. Używaj źródła prądu zmiennego 0 40 V. W przeciwnym wypadku może dojść do porażenia prądem lub do powstania pożaru. Nie niszcz kabla zasilającego, nie przerabiaj go, nie zginaj nadmiernie, nie szarp i nie skręcaj. W przeciwnym wypadku może dojść do porażenia prądem lub do powstania pożaru. W przypadku zniszczenia kabla zasilającego należy go obowiązkowo wymienić na inny, dostępny u producenta lub w autoryzowanym serwisie. Nie stosuj urządzenia na zewnątrz pomieszczeń. W przeciwnym wypadku może dojść do porażenia prądem lub do powstania pożaru. Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) Nie należy korzystać z maszyny, jeśli w pobliżu są używane spraye w aerozolu lub gdy dostarczany jest tlen. W przeciwnym razie może powstać pożar. Nie należy dokonywać zmian, napraw bądź rozbierać maszyny na części, chyba że tak nakazuje instrukcja użytkownika. W przeciwnym przypadku może dojść do porażenia prądem, pożaru lub uszkodzenia ciała. 3

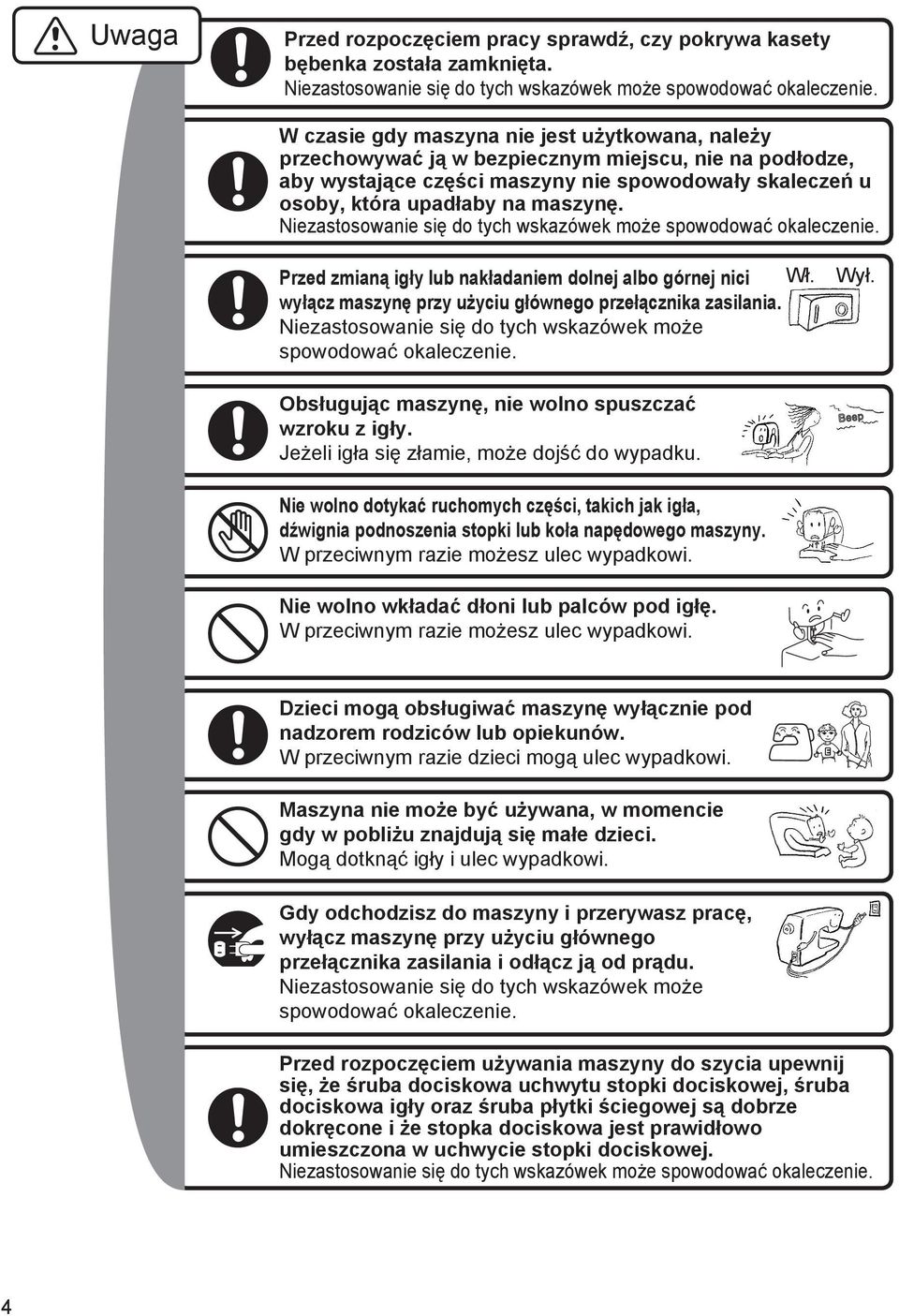

4 Uwaga Przed rozpoczęciem pracy sprawdź, czy pokrywa kasety bębenka została zamknięta. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. W czasie gdy maszyna nie jest użytkowana, należy przechowywać ją w bezpiecznym miejscu, nie na podłodze, aby wystające części maszyny nie spowodowały skaleczeń u osoby, która upadłaby na maszynę. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Przed zmianą igły lub nakładaniem dolnej albo górnej nici Wł. wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Wył. Obsługując maszynę, nie wolno spuszczać wzroku z igły. Jeżeli igła się złamie, może dojść do wypadku. Nie wolno dotykać ruchomych części, takich jak igła, dźwignia podnoszenia stopki lub koła napędowego maszyny. W przeciwnym razie możesz ulec wypadkowi. Nie wolno wkładać dłoni lub palców pod igłę. W przeciwnym razie możesz ulec wypadkowi. Dzieci mogą obsługiwać maszynę wyłącznie pod nadzorem rodziców lub opiekunów. W przeciwnym razie dzieci mogą ulec wypadkowi. Maszyna nie może być używana, w momencie gdy w pobliżu znajdują się małe dzieci. Mogą dotknąć igły i ulec wypadkowi. Gdy odchodzisz do maszyny i przerywasz pracę, wyłącz maszynę przy użyciu głównego przełącznika zasilania i odłącz ją od prądu. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Przed rozpoczęciem używania maszyny do szycia upewnij się, że śruba dociskowa uchwytu stopki dociskowej, śruba dociskowa igły oraz śruba płytki ściegowej są dobrze dokręcone i że stopka dociskowa jest prawidłowo umieszczona w uchwycie stopki dociskowej. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. 4

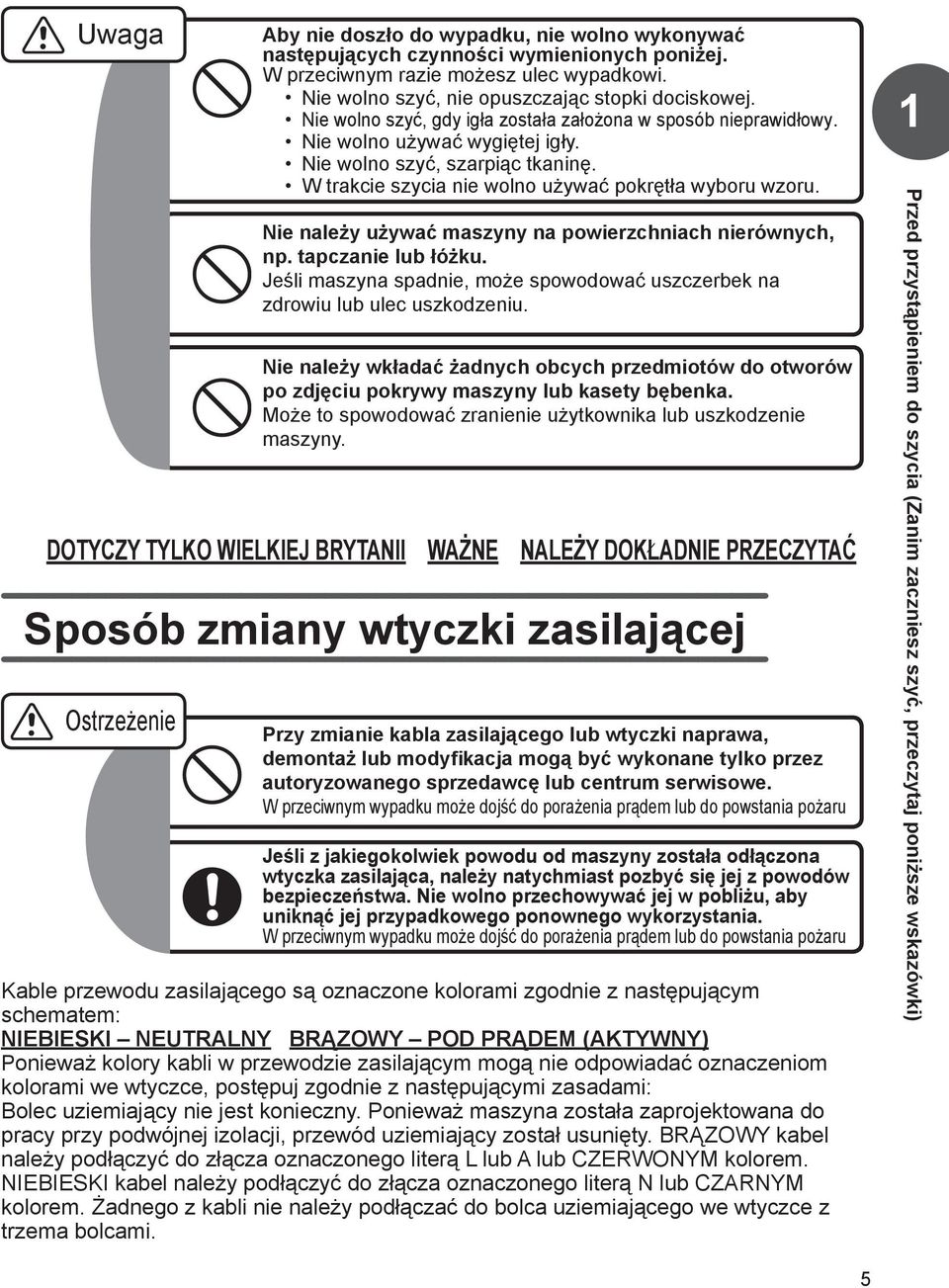

5 Uwaga Aby nie doszło do wypadku, nie wolno wykonywać następujących czynności wymienionych poniżej. W przeciwnym razie możesz ulec wypadkowi. Nie wolno szyć, nie opuszczając stopki dociskowej. Nie wolno szyć, gdy igła została założona w sposób nieprawidłowy. Nie wolno używać wygiętej igły. Nie wolno szyć, szarpiąc tkaninę. W trakcie szycia nie wolno używać pokrętła wyboru wzoru. Nie należy używać maszyny na powierzchniach nierównych, np. tapczanie lub łóżku. Jeśli maszyna spadnie, może spowodować uszczerbek na zdrowiu lub ulec uszkodzeniu. Nie należy wkładać żadnych obcych przedmiotów do otworów po zdjęciu pokrywy maszyny lub kasety bębenka. Może to spowodować zranienie użytkownika lub uszkodzenie maszyny. DOTYCZY TYLKO WIELKIEJ BRYTANII WAŻNE NALEŻY DOKŁADNIE PRZECZYTAĆ Sposób zmiany wtyczki zasilającej Ostrzeżenie Przy zmianie kabla zasilającego lub wtyczki naprawa, demontaż lub modyfikacja mogą być wykonane tylko przez autoryzowanego sprzedawcę lub centrum serwisowe. W przeciwnym wypadku może dojść do porażenia prądem lub do powstania pożaru Jeśli z jakiegokolwiek powodu od maszyny została odłączona wtyczka zasilająca, należy natychmiast pozbyć się jej z powodów bezpieczeństwa. Nie wolno przechowywać jej w pobliżu, aby uniknąć jej przypadkowego ponownego wykorzystania. W przeciwnym wypadku może dojść do porażenia prądem lub do powstania pożaru Kable przewodu zasilającego są oznaczone kolorami zgodnie z następującym schematem: NIEBIESKI NEUTRALNY BRĄZOWY POD PRĄDEM (AKTYWNY) Ponieważ kolory kabli w przewodzie zasilającym mogą nie odpowiadać oznaczeniom kolorami we wtyczce, postępuj zgodnie z następującymi zasadami: Bolec uziemiający nie jest konieczny. Ponieważ maszyna została zaprojektowana do pracy przy podwójnej izolacji, przewód uziemiający został usunięty. BRĄZOWY kabel należy podłączyć do złącza oznaczonego literą L lub A lub CZERWONYM kolorem. NIEBIESKI kabel należy podłączyć do złącza oznaczonego literą N lub CZARNYM kolorem. Żadnego z kabli nie należy podłączać do bolca uziemiającego we wtyczce z trzema bolcami. Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) 5

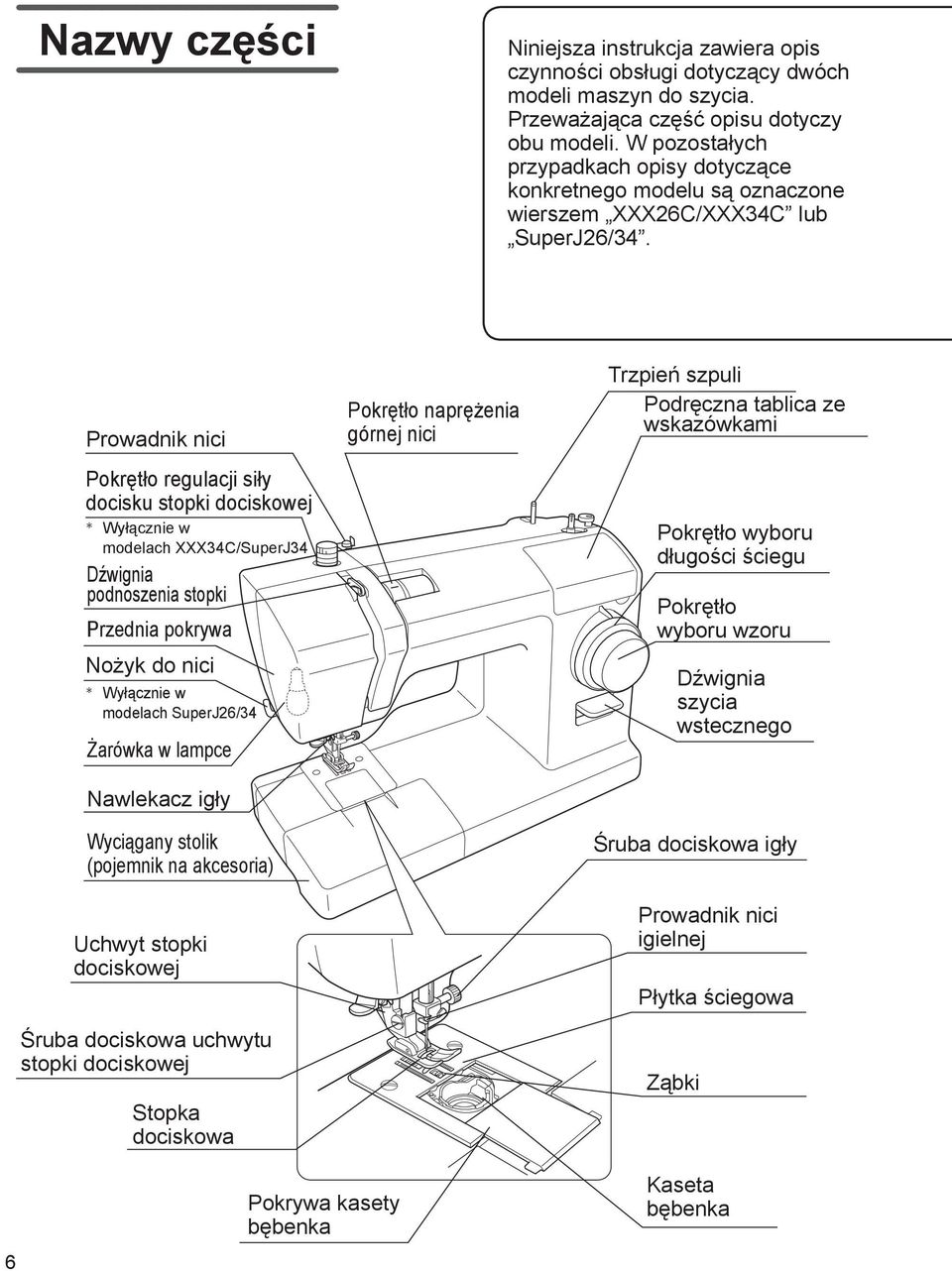

6 Nazwy części Niniejsza instrukcja zawiera opis czynności obsługi dotyczący dwóch modeli maszyn do szycia. Przeważająca część opisu dotyczy obu modeli. W pozostałych przypadkach opisy dotyczące konkretnego modelu są oznaczone wierszem XXX6C/XXX34C lub SuperJ6/34. Prowadnik nici Pokrętło regulacji siły docisku stopki dociskowej ** Wyłącznie w modelach XXX34C/SuperJ34 Dźwignia podnoszenia stopki Przednia pokrywa Nożyk do nici ** Wyłącznie w modelach SuperJ6/34 Żarówka w lampce Nawlekacz igły Wyciągany stolik (pojemnik na akcesoria) Uchwyt stopki dociskowej Śruba dociskowa uchwytu stopki dociskowej Stopka dociskowa Pokrętło naprężenia górnej nici Trzpień szpuli Podręczna tablica ze wskazówkami Pokrętło wyboru długości ściegu Pokrętło wyboru wzoru Dźwignia szycia wstecznego Śruba dociskowa igły Prowadnik nici igielnej Płytka ściegowa Ząbki 6 Pokrywa kasety bębenka Kaseta bębenka

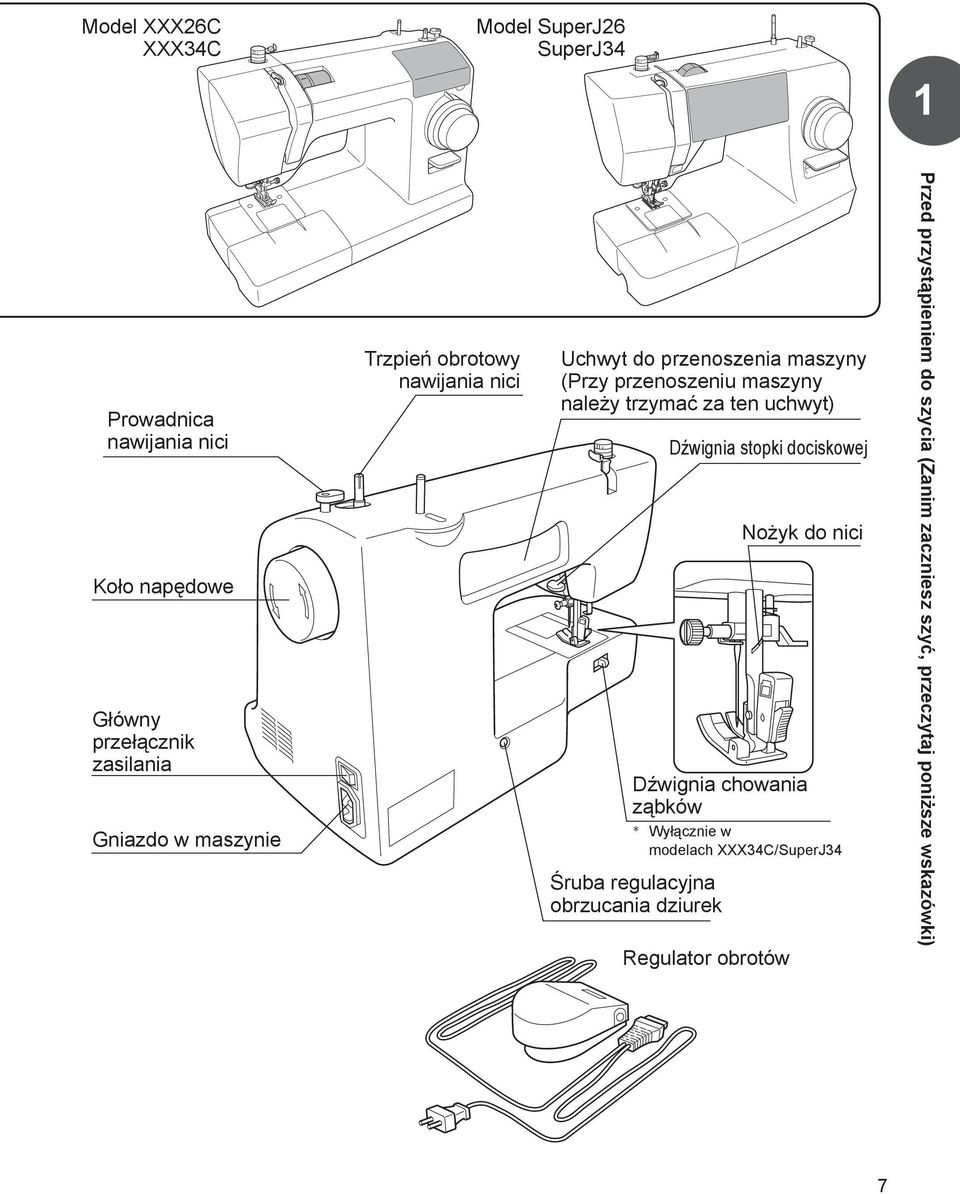

7 Model XXX6C XXX34C Model SuperJ6 SuperJ34 Prowadnica nawijania nici Koło napędowe Główny przełącznik zasilania Gniazdo w maszynie Trzpień obrotowy nawijania nici Uchwyt do przenoszenia maszyny (Przy przenoszeniu maszyny należy trzymać za ten uchwyt) Śruba regulacyjna obrzucania dziurek Dźwignia stopki dociskowej Regulator obrotów Nożyk do nici Dźwignia chowania ząbków ** Wyłącznie w modelach XXX34C/SuperJ34 Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) 7

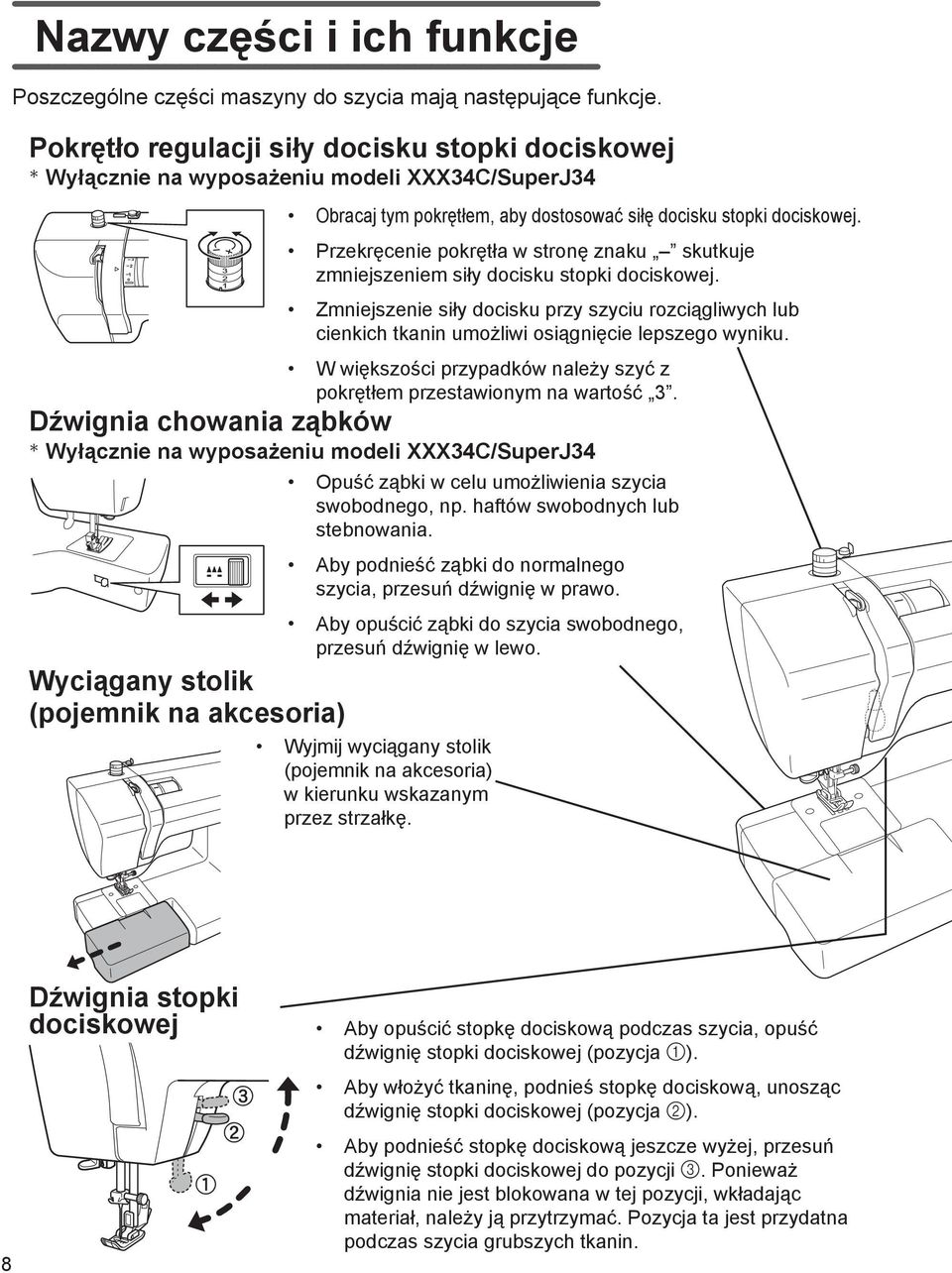

8 Nazwy części i ich funkcje Poszczególne części maszyny do szycia mają następujące funkcje. Pokrętło regulacji siły docisku stopki dociskowej **Wyłącznie na wyposażeniu modeli XXX34C/SuperJ34 Dźwignia chowania ząbków **Wyłącznie na wyposażeniu modeli XXX34C/SuperJ34 Wyciągany stolik (pojemnik na akcesoria) Obracaj tym pokrętłem, aby dostosować siłę docisku stopki dociskowej. Przekręcenie pokrętła w stronę znaku skutkuje zmniejszeniem siły docisku stopki dociskowej. Zmniejszenie siły docisku przy szyciu rozciągliwych lub cienkich tkanin umożliwi osiągnięcie lepszego wyniku. W większości przypadków należy szyć z pokrętłem przestawionym na wartość 3. Opuść ząbki w celu umożliwienia szycia swobodnego, np. haftów swobodnych lub stebnowania. Aby podnieść ząbki do normalnego szycia, przesuń dźwignię w prawo. Aby opuścić ząbki do szycia swobodnego, przesuń dźwignię w lewo. Wyjmij wyciągany stolik (pojemnik na akcesoria) w kierunku wskazanym przez strzałkę. 8 Dźwignia stopki dociskowej Aby opuścić stopkę dociskową podczas szycia, opuść dźwignię stopki dociskowej (pozycja ). Aby włożyć tkaninę, podnieś stopkę dociskową, unosząc dźwignię stopki dociskowej (pozycja ). Aby podnieść stopkę dociskową jeszcze wyżej, przesuń dźwignię stopki dociskowej do pozycji 3. Ponieważ dźwignia nie jest blokowana w tej pozycji, wkładając materiał, należy ją przytrzymać. Pozycja ta jest przydatna podczas szycia grubszych tkanin.

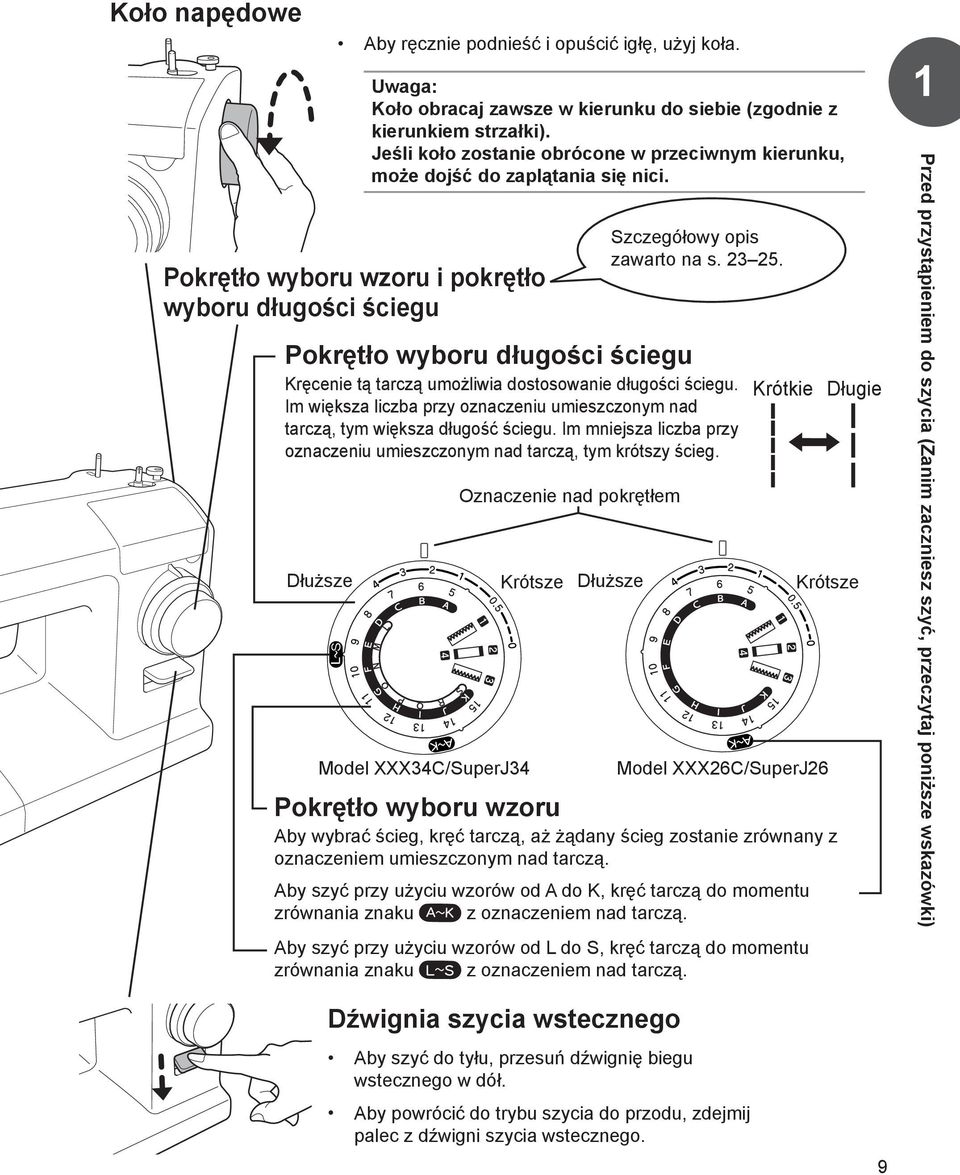

9 Koło napędowe Pokrętło wyboru wzoru i pokrętło wyboru długości ściegu Aby ręcznie podnieść i opuścić igłę, użyj koła. Uwaga: Koło obracaj zawsze w kierunku do siebie (zgodnie z kierunkiem strzałki). Jeśli koło zostanie obrócone w przeciwnym kierunku, może dojść do zaplątania się nici. Pokrętło wyboru długości ściegu Dłuższe Krótsze Pokrętło wyboru wzoru Szczegółowy opis zawarto na s Kręcenie tą tarczą umożliwia dostosowanie długości ściegu. Im większa liczba przy oznaczeniu umieszczonym nad tarczą, tym większa długość ściegu. Im mniejsza liczba przy oznaczeniu umieszczonym nad tarczą, tym krótszy ścieg. Model XXX34C/SuperJ34 Oznaczenie nad pokrętłem Dłuższe Krótkie Długie Krótsze Model XXX6C/SuperJ6 Aby wybrać ścieg, kręć tarczą, aż żądany ścieg zostanie zrównany z oznaczeniem umieszczonym nad tarczą. Aby szyć przy użyciu wzorów od A do K, kręć tarczą do momentu zrównania znaku z oznaczeniem nad tarczą. Aby szyć przy użyciu wzorów od L do S, kręć tarczą do momentu zrównania znaku z oznaczeniem nad tarczą. Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki) Dźwignia szycia wstecznego Aby szyć do tyłu, przesuń dźwignię biegu wstecznego w dół. Aby powrócić do trybu szycia do przodu, zdejmij palec z dźwigni szycia wstecznego. 9

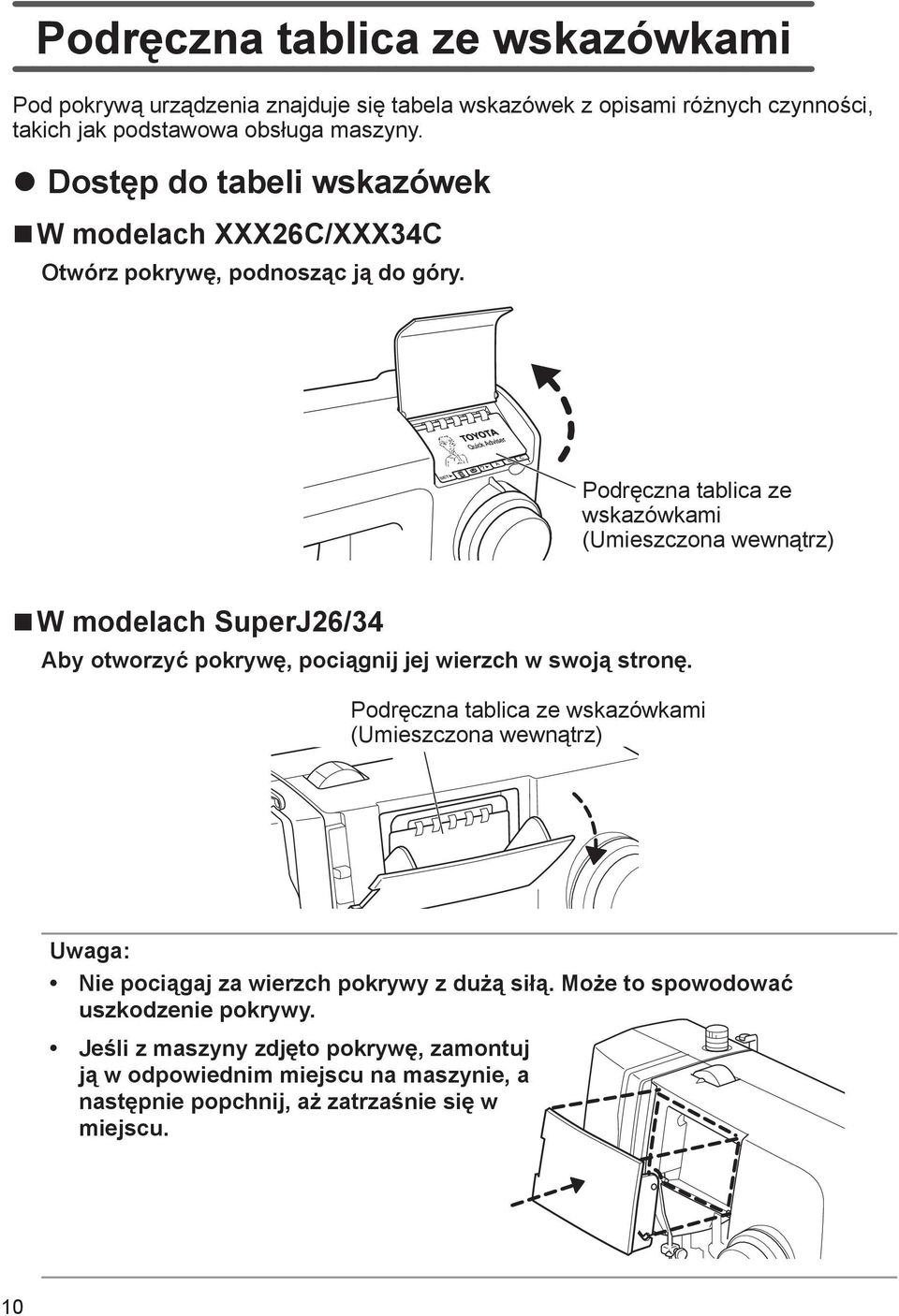

10 Podręczna tablica ze wskazówkami Pod pokrywą urządzenia znajduje się tabela wskazówek z opisami różnych czynności, takich jak podstawowa obsługa maszyny. zdostęp do tabeli wskazówek W modelach XXX6C/XXX34C Otwórz pokrywę, podnosząc ją do góry. Podręczna tablica ze wskazówkami (Umieszczona wewnątrz) W modelach SuperJ6/34 Aby otworzyć pokrywę, pociągnij jej wierzch w swoją stronę. Podręczna tablica ze wskazówkami (Umieszczona wewnątrz) Uwaga: Nie pociągaj za wierzch pokrywy z dużą siłą. Może to spowodować uszkodzenie pokrywy. Jeśli z maszyny zdjęto pokrywę, zamontuj ją w odpowiednim miejscu na maszynie, a następnie popchnij, aż zatrzaśnie się w miejscu. 0

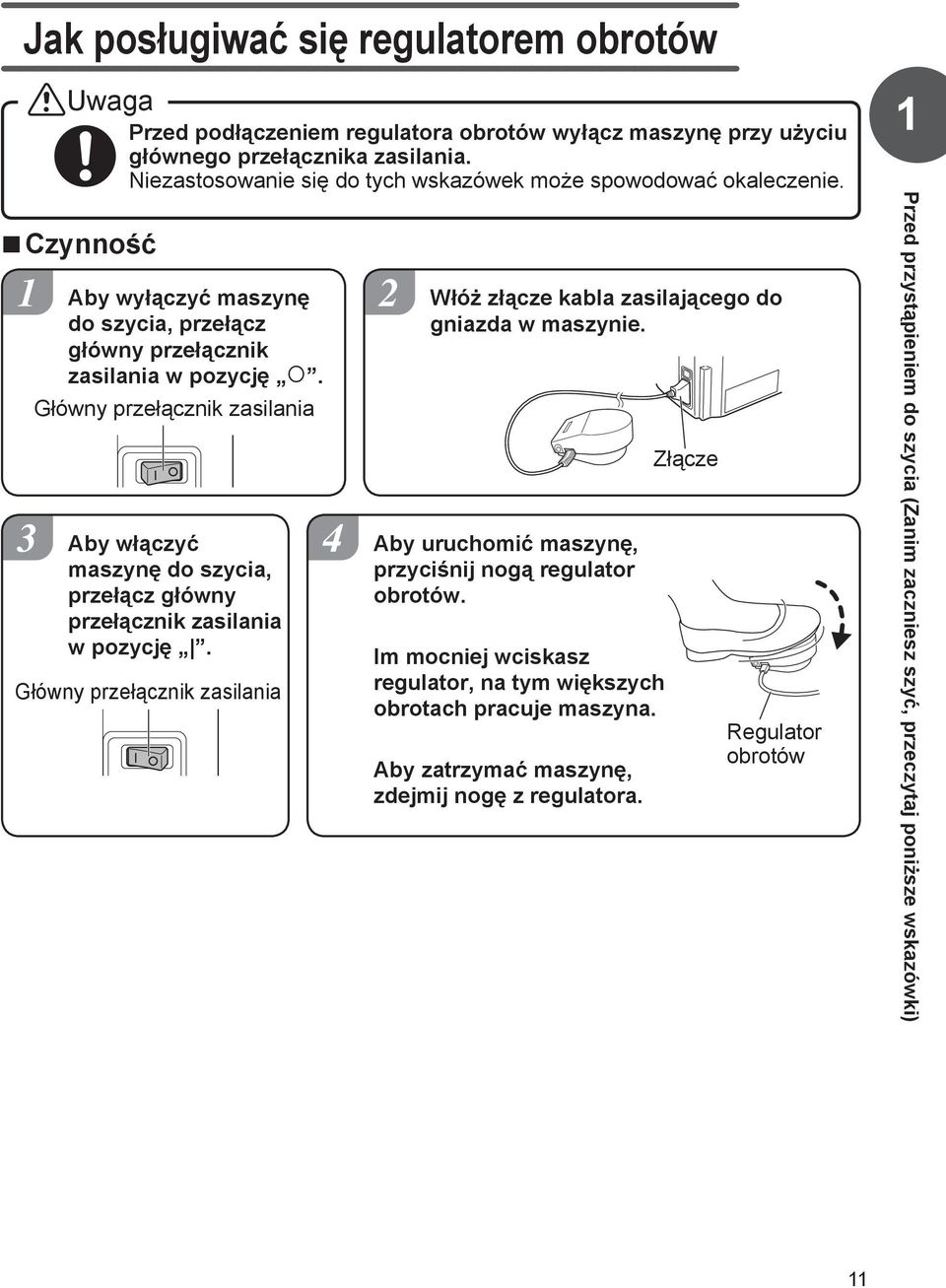

11 Jak posługiwać się regulatorem obrotów Uwaga Czynność Przed podłączeniem regulatora obrotów wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Aby wyłączyć maszynę do szycia, przełącz główny przełącznik zasilania w pozycję. Główny przełącznik zasilania Aby włączyć maszynę do szycia, przełącz główny przełącznik zasilania w pozycję. Główny przełącznik zasilania Włóż złącze kabla zasilającego do gniazda w maszynie. Aby uruchomić maszynę, przyciśnij nogą regulator obrotów. Im mocniej wciskasz regulator, na tym większych obrotach pracuje maszyna. Aby zatrzymać maszynę, zdejmij nogę z regulatora. Złącze Regulator obrotów Przed przystąpieniem do szycia (Zanim zaczniesz szyć, przeczytaj poniższe wskazówki)

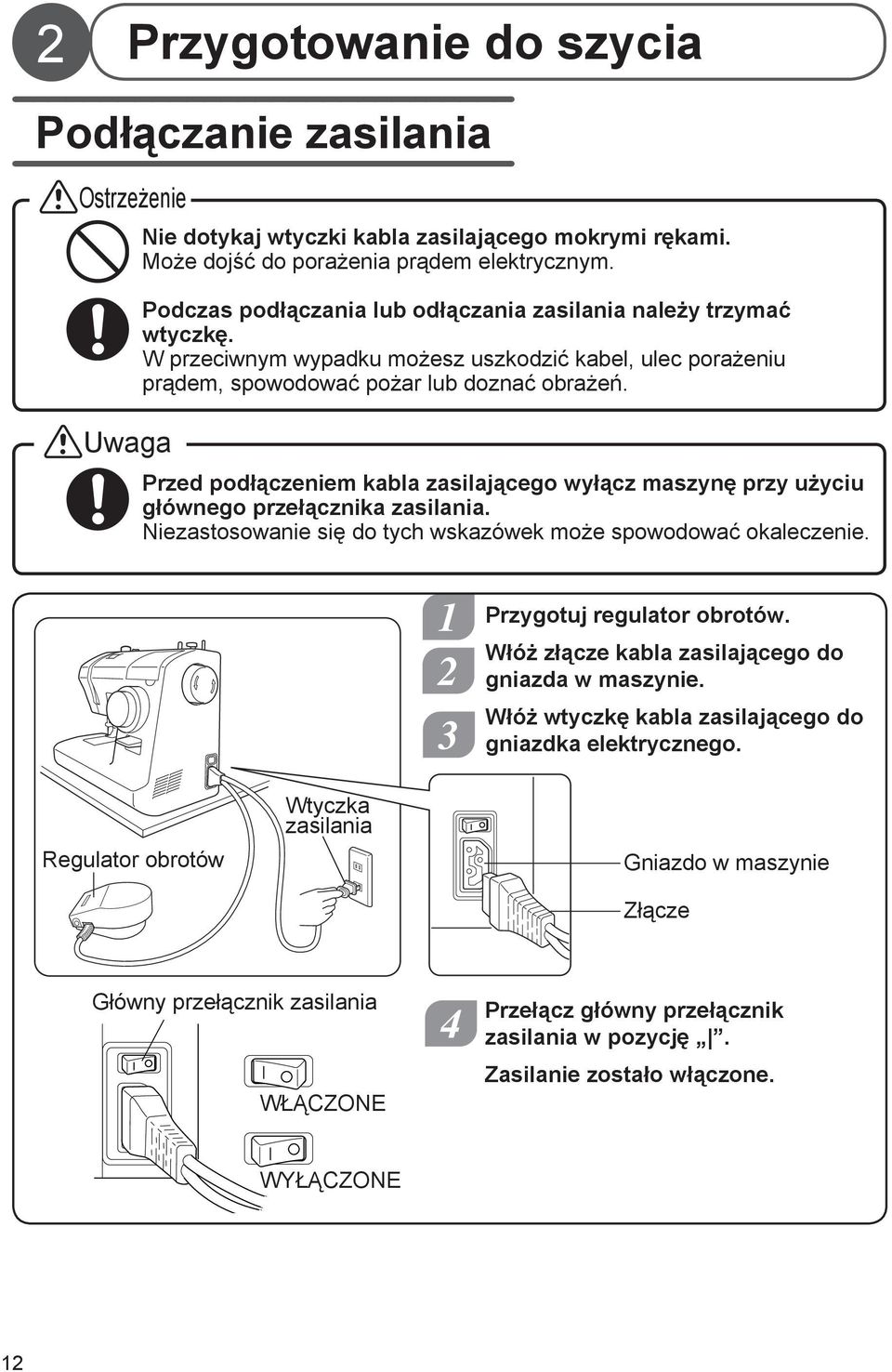

12 Przygotowanie do szycia Podłączanie zasilania Ostrzeżenie Uwaga Nie dotykaj wtyczki kabla zasilającego mokrymi rękami. Może dojść do porażenia prądem elektrycznym. Podczas podłączania lub odłączania zasilania należy trzymać wtyczkę. W przeciwnym wypadku możesz uszkodzić kabel, ulec porażeniu prądem, spowodować pożar lub doznać obrażeń. Przed podłączeniem kabla zasilającego wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Przygotuj regulator obrotów. Włóż złącze kabla zasilającego do gniazda w maszynie. Włóż wtyczkę kabla zasilającego do gniazdka elektrycznego. Regulator obrotów Wtyczka zasilania Gniazdo w maszynie Złącze Główny przełącznik zasilania WŁĄCZONE Przełącz główny przełącznik zasilania w pozycję. Zasilanie zostało włączone. WYŁĄCZONE

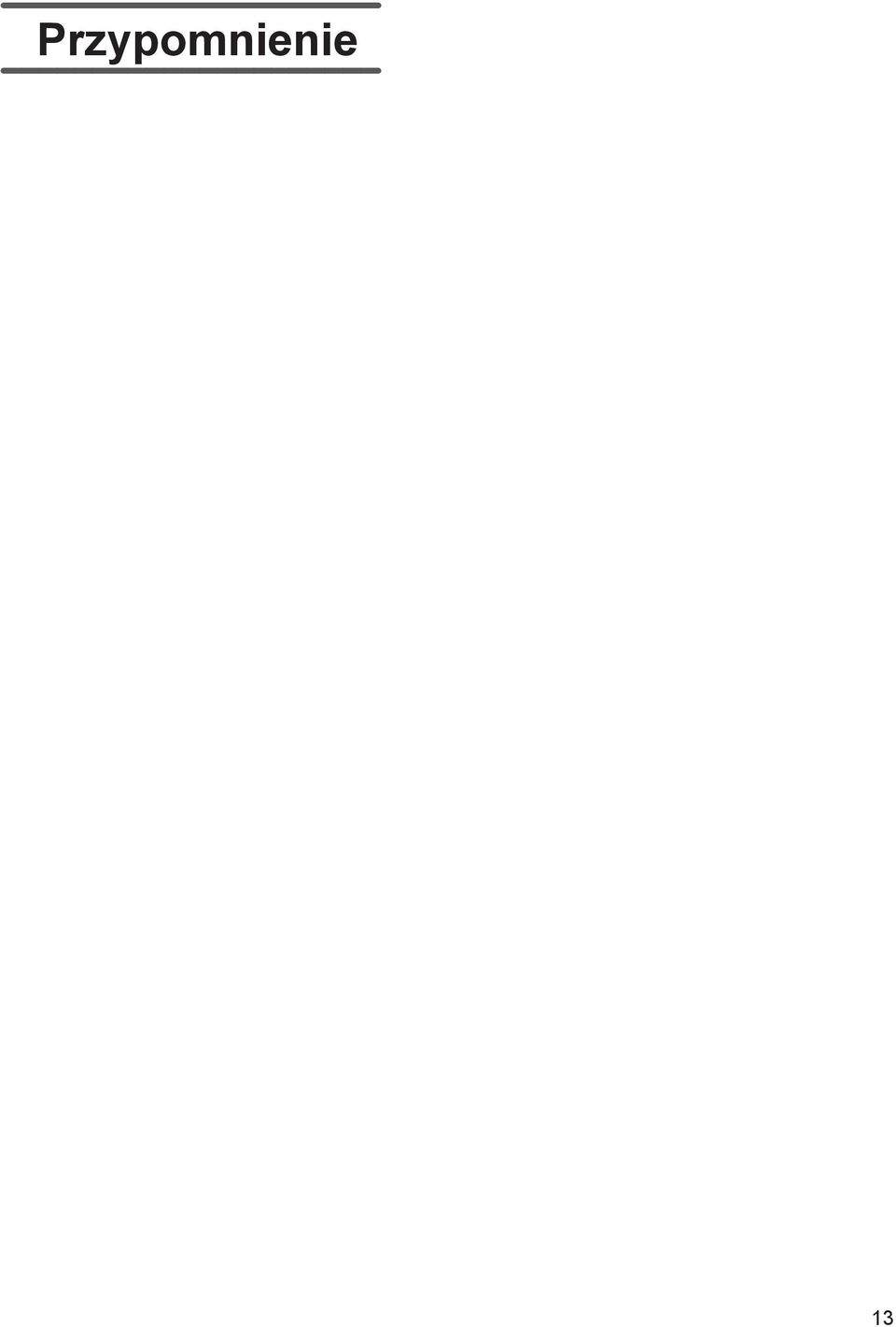

13 Przypomnienie 3

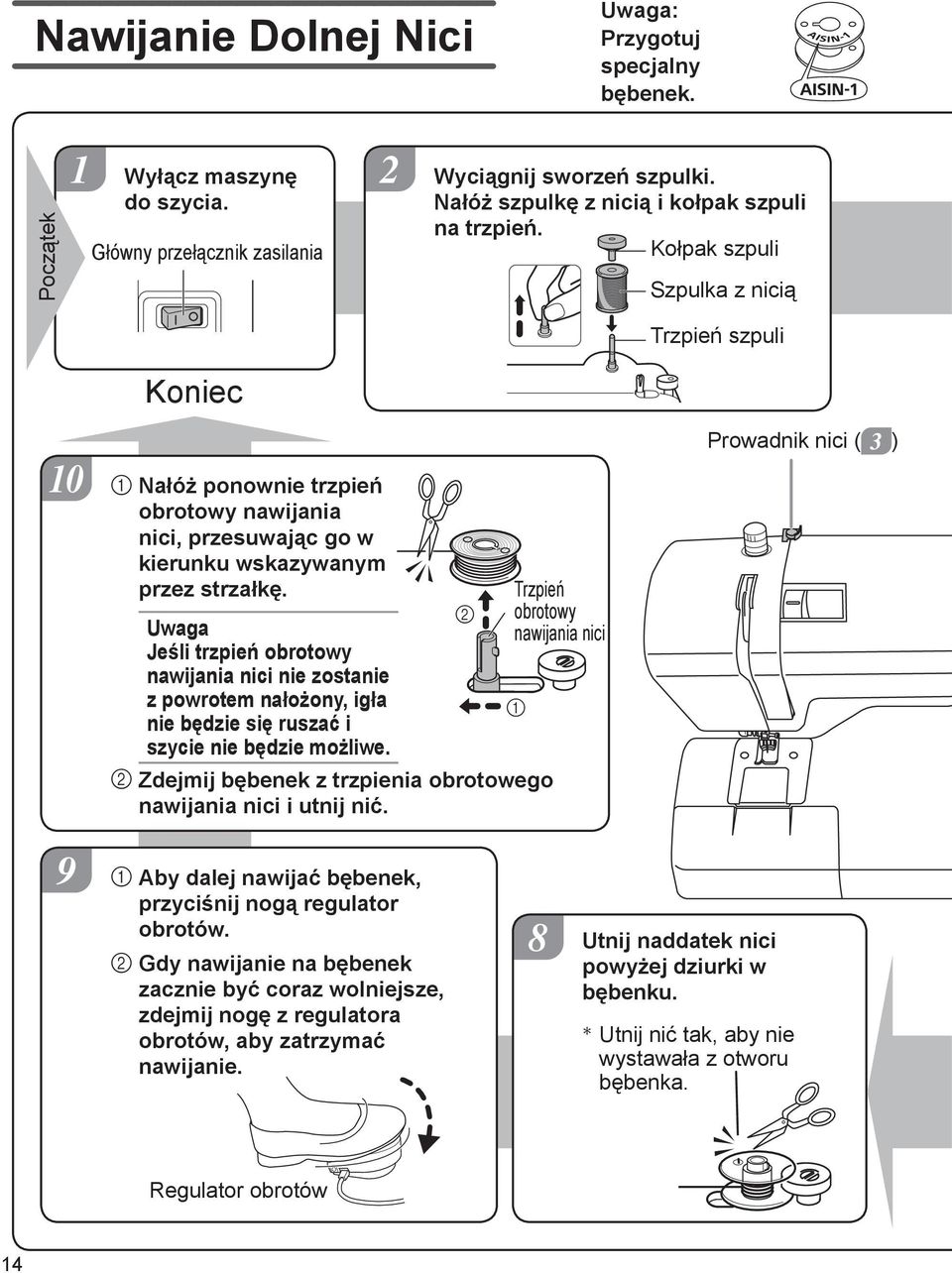

14 Nawijanie Dolnej Nici Uwaga: Przygotuj specjalny bębenek. Początek Wyłącz maszynę do szycia. Główny przełącznik zasilania Wyciągnij sworzeń szpulki. Nałóż szpulkę z nicią i kołpak szpuli na trzpień. Kołpak szpuli Szpulka z nicią Trzpień szpuli Koniec Prowadnik nici ( ) 0 Nałóż ponownie trzpień obrotowy nawijania nici, przesuwając go w kierunku wskazywanym przez strzałkę. Uwaga Jeśli trzpień obrotowy nawijania nici nie zostanie z powrotem nałożony, igła nie będzie się ruszać i szycie nie będzie możliwe. Zdejmij bębenek z trzpienia obrotowego nawijania nici i utnij nić. Trzpień obrotowy nawijania nici 9 Aby dalej nawijać bębenek, przyciśnij nogą regulator obrotów. Gdy nawijanie na bębenek zacznie być coraz wolniejsze, zdejmij nogę z regulatora obrotów, aby zatrzymać nawijanie. 8 Utnij naddatek nici powyżej dziurki w bębenku. **Utnij nić tak, aby nie wystawała z otworu bębenka. Regulator obrotów 4

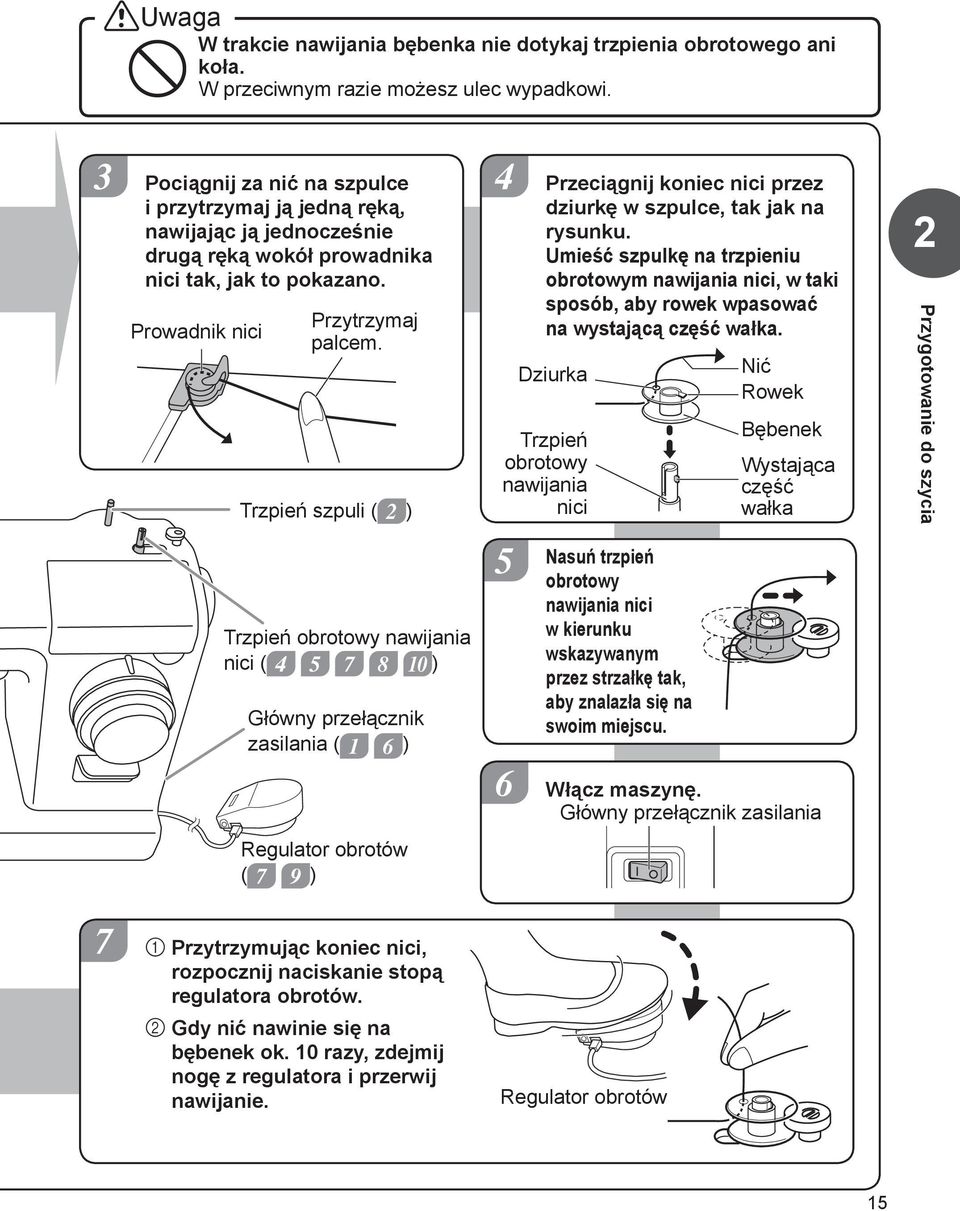

15 Uwaga W trakcie nawijania bębenka nie dotykaj trzpienia obrotowego ani koła. W przeciwnym razie możesz ulec wypadkowi. Pociągnij za nić na szpulce i przytrzymaj ją jedną ręką, nawijając ją jednocześnie drugą ręką wokół prowadnika nici tak, jak to pokazano. Prowadnik nici Przytrzymaj palcem. Trzpień szpuli ( ) Trzpień obrotowy nawijania nici ( ) Główny przełącznik zasilania ( 6 ) Regulator obrotów ( 7 9 ) Przeciągnij koniec nici przez dziurkę w szpulce, tak jak na rysunku. Umieść szpulkę na trzpieniu obrotowym nawijania nici, w taki sposób, aby rowek wpasować na wystającą część wałka. Dziurka Trzpień obrotowy nawijania nici Nasuń trzpień obrotowy nawijania nici w kierunku wskazywanym przez strzałkę tak, aby znalazła się na swoim miejscu. Nić Rowek Bębenek Wystająca część wałka 6 Włącz maszynę. Główny przełącznik zasilania Przygotowanie do szycia 7 Przytrzymując koniec nici, rozpocznij naciskanie stopą regulatora obrotów. Gdy nić nawinie się na bębenek ok. 0 razy, zdejmij nogę z regulatora i przerwij nawijanie. Regulator obrotów 5

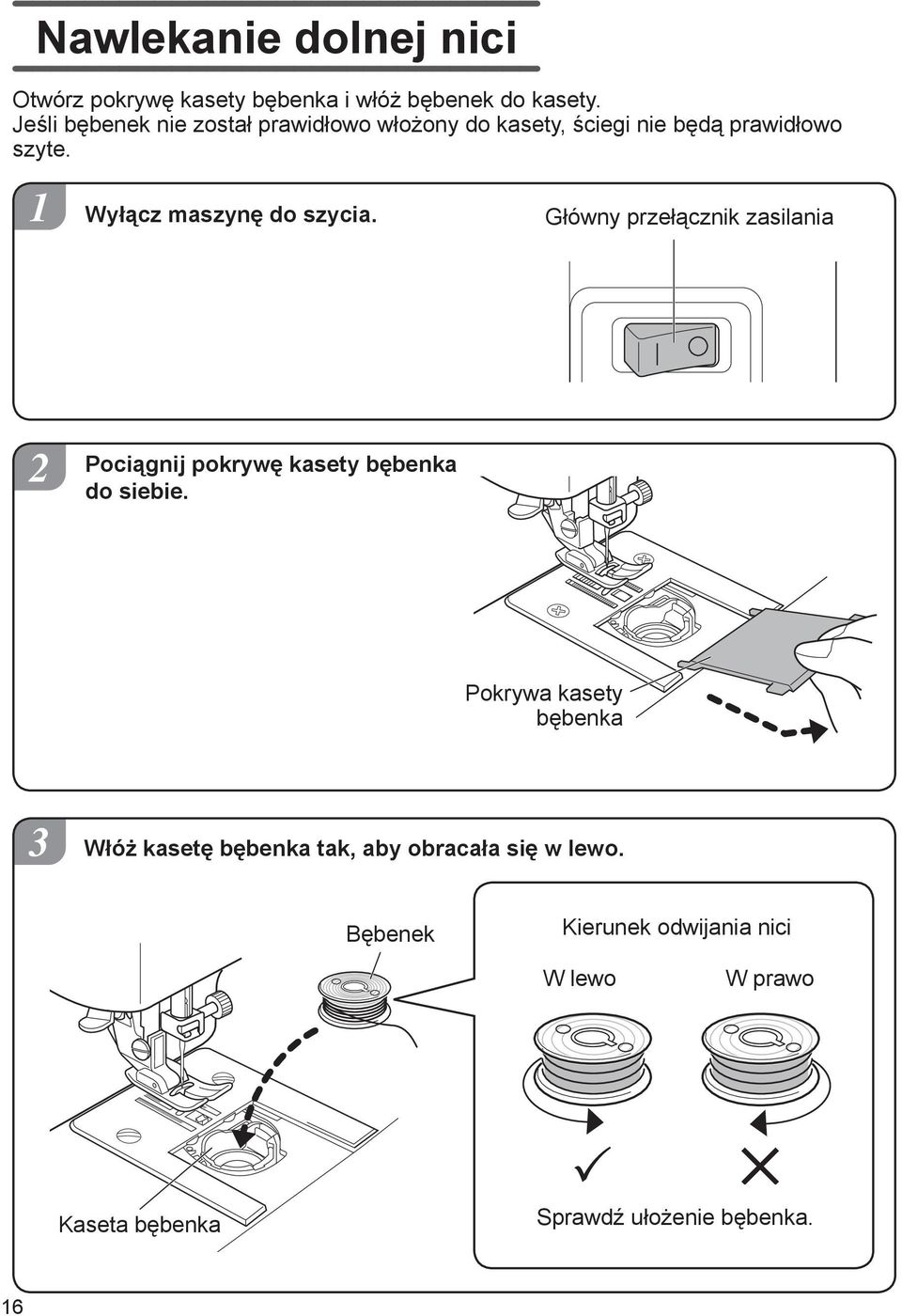

16 Nawlekanie dolnej nici Otwórz pokrywę kasety bębenka i włóż bębenek do kasety. Jeśli bębenek nie został prawidłowo włożony do kasety, ściegi nie będą prawidłowo szyte. Wyłącz maszynę do szycia. Główny przełącznik zasilania Pociągnij pokrywę kasety bębenka do siebie. Pokrywa kasety bębenka Włóż kasetę bębenka tak, aby obracała się w lewo. Bębenek Kierunek odwijania nici W lewo W prawo Kaseta bębenka Sprawdź ułożenie bębenka. 6

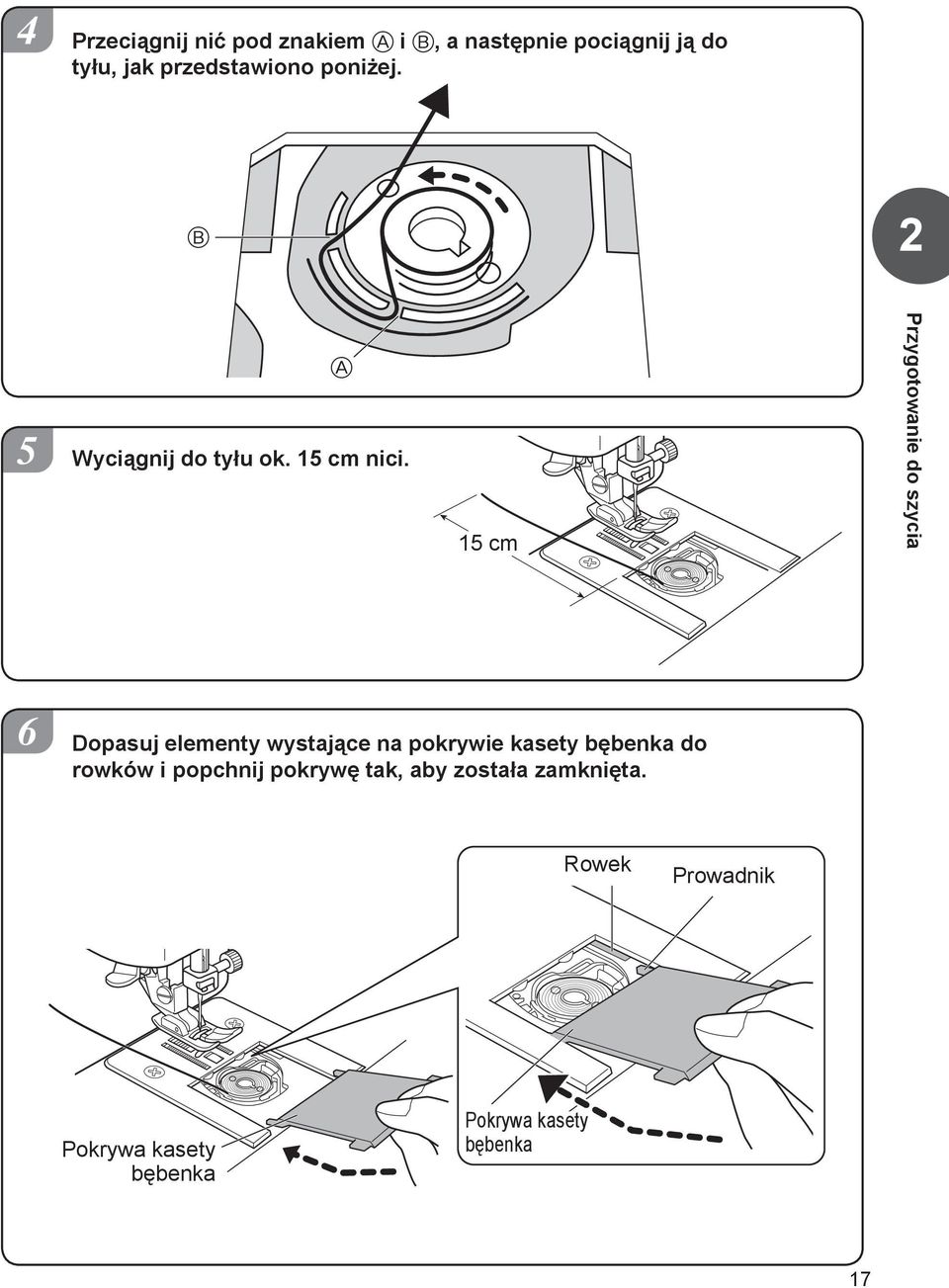

17 Przeciągnij nić pod znakiem A i B, a następnie pociągnij ją do tyłu, jak przedstawiono poniżej. B A Wyciągnij do tyłu ok. 5 cm nici. 5 cm Przygotowanie do szycia 6 Dopasuj elementy wystające na pokrywie kasety bębenka do rowków i popchnij pokrywę tak, aby została zamknięta. Rowek Prowadnik Pokrywa kasety bębenka Pokrywa kasety bębenka 7

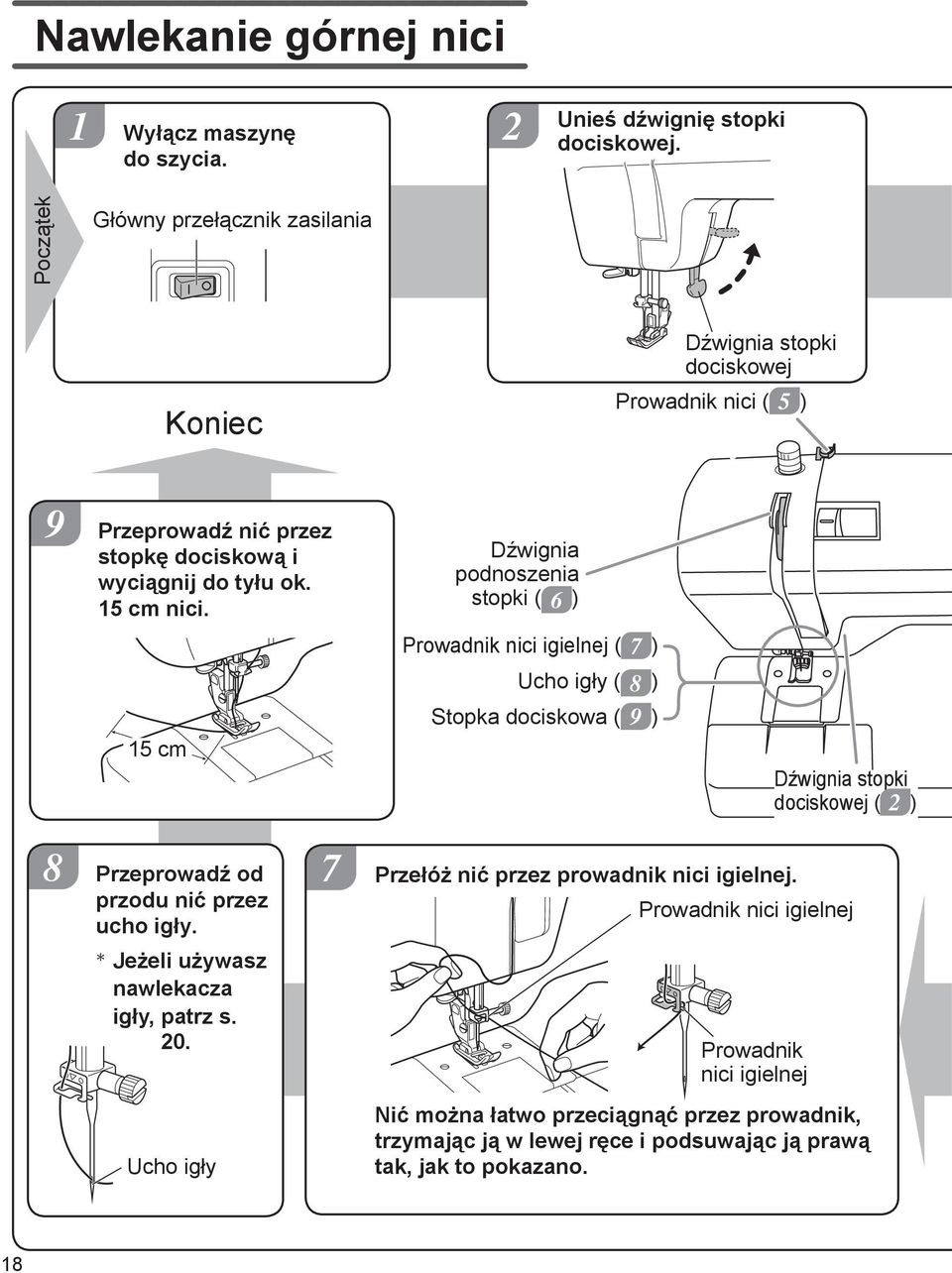

18 Nawlekanie górnej nici Wyłącz maszynę do szycia. Unieś dźwignię stopki dociskowej. Początek Główny przełącznik zasilania Koniec Dźwignia stopki dociskowej Prowadnik nici ( ) 9 Przeprowadź nić przez stopkę dociskową i wyciągnij do tyłu ok. 5 cm nici. Dźwignia podnoszenia stopki ( 6 ) Prowadnik nici igielnej ( 7 ) Ucho igły ( 8 ) 5 cm Stopka dociskowa ( 9 ) Dźwignia stopki dociskowej ( ) 8 Przeprowadź od przodu nić przez ucho igły. 7 Przełóż nić przez prowadnik nici igielnej. Prowadnik nici igielnej **Jeżeli używasz nawlekacza igły, patrz s. 0. Prowadnik nici igielnej Ucho igły Nić można łatwo przeciągnąć przez prowadnik, trzymając ją w lewej ręce i podsuwając ją prawą tak, jak to pokazano. 8

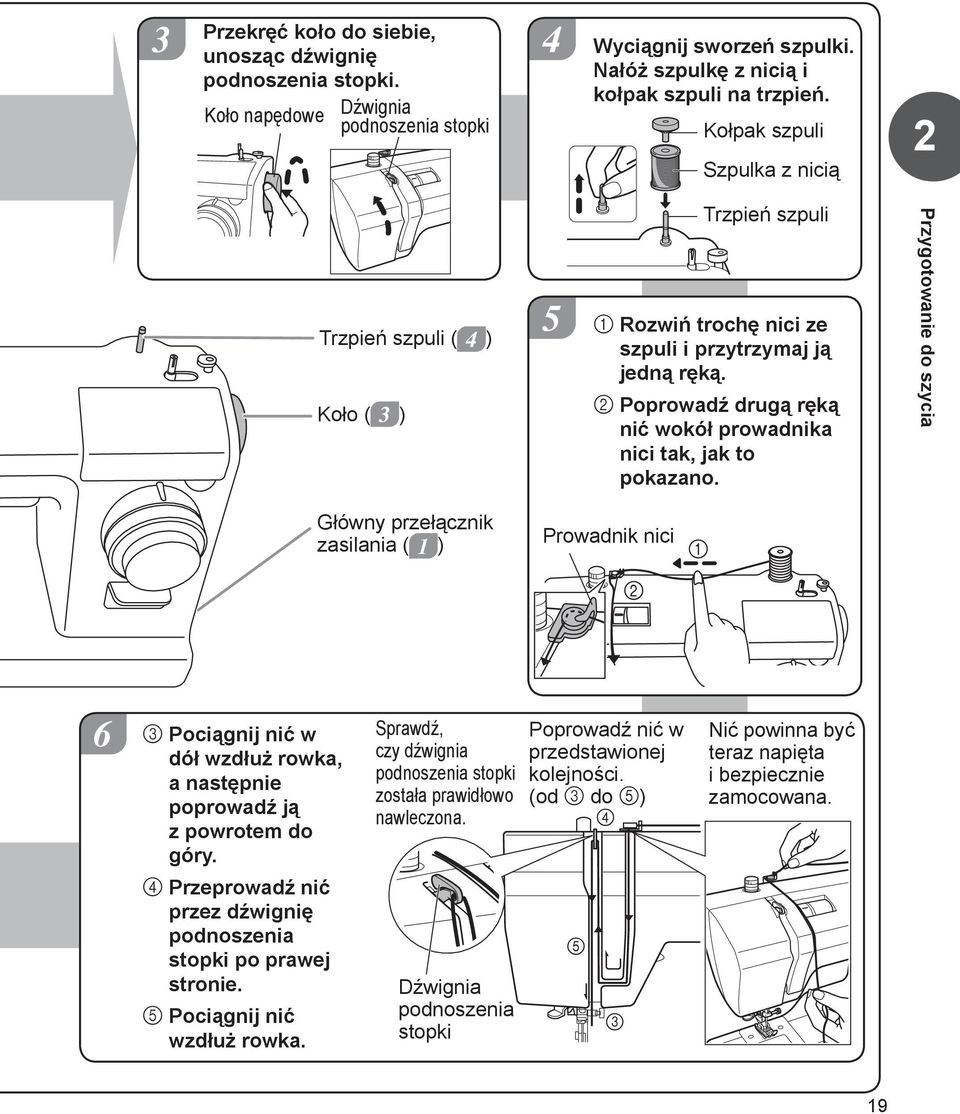

19 Przekręć koło do siebie, unosząc dźwignię podnoszenia stopki. Koło napędowe Dźwignia podnoszenia stopki Wyciągnij sworzeń szpulki. Nałóż szpulkę z nicią i kołpak szpuli na trzpień. Kołpak szpuli Szpulka z nicią Trzpień szpuli ( ) Koło ( ) Trzpień szpuli Rozwiń trochę nici ze szpuli i przytrzymaj ją jedną ręką. Poprowadź drugą ręką nić wokół prowadnika nici tak, jak to pokazano. Przygotowanie do szycia Główny przełącznik zasilania ( ) Prowadnik nici 6 3 Pociągnij nić w dół wzdłuż rowka, a następnie poprowadź ją z powrotem do góry. 4 Przeprowadź nić przez dźwignię podnoszenia stopki po prawej stronie. 5 Pociągnij nić wzdłuż rowka. Sprawdź, czy dźwignia podnoszenia stopki została prawidłowo nawleczona. Dźwignia podnoszenia stopki Poprowadź nić w przedstawionej kolejności. (od 3 do 5) Nić powinna być teraz napięta i bezpiecznie zamocowana. 9

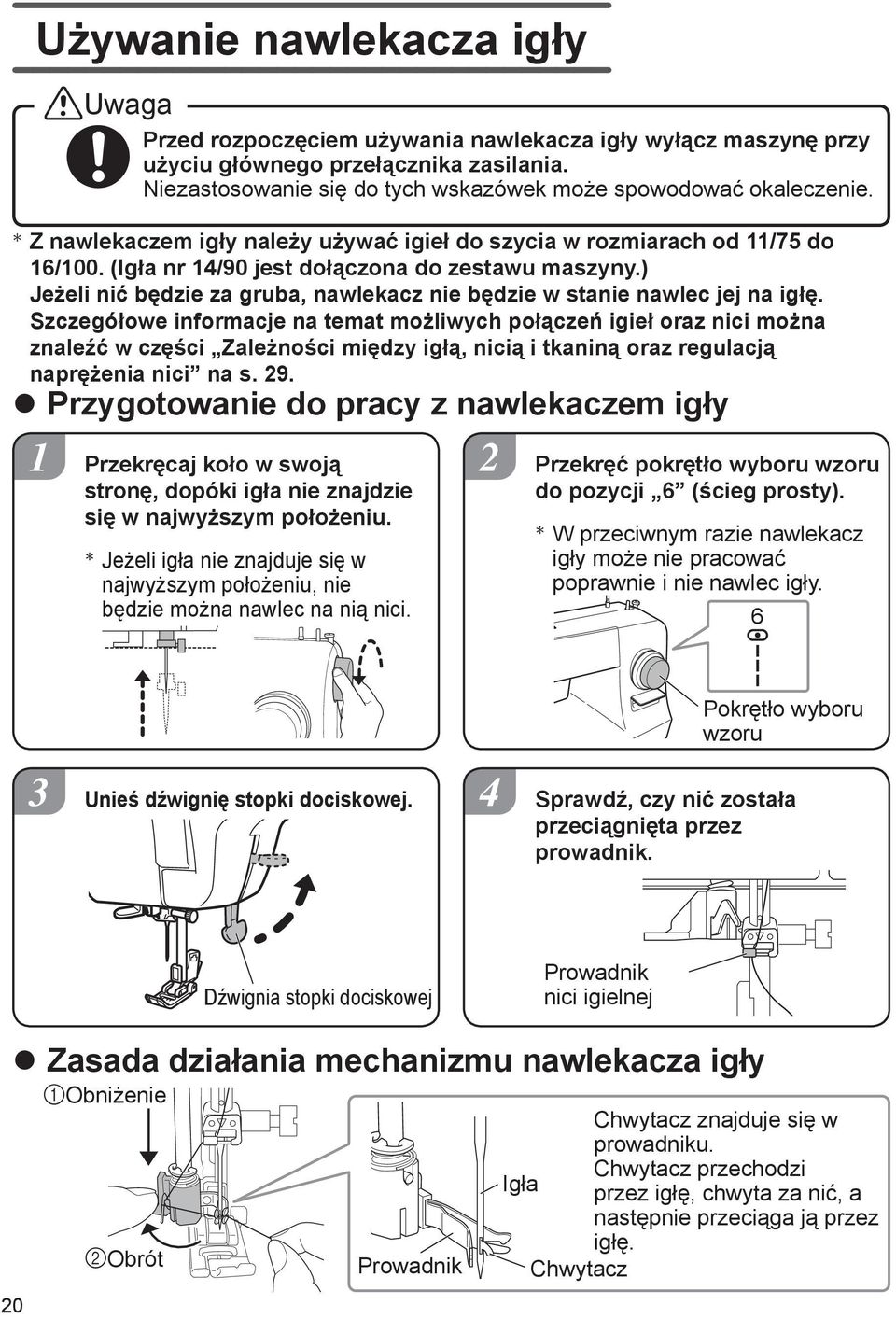

20 Używanie nawlekacza igły Uwaga Przed rozpoczęciem używania nawlekacza igły wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. **Z nawlekaczem igły należy używać igieł do szycia w rozmiarach od /75 do 6/00. (Igła nr 4/90 jest dołączona do zestawu maszyny.) Jeżeli nić będzie za gruba, nawlekacz nie będzie w stanie nawlec jej na igłę. Szczegółowe informacje na temat możliwych połączeń igieł oraz nici można znaleźć w części Zależności między igłą, nicią i tkaniną oraz regulacją naprężenia nici na s. 9. zprzygotowanie do pracy z nawlekaczem igły Przekręcaj koło w swoją stronę, dopóki igła nie znajdzie się w najwyższym położeniu. Przekręć pokrętło wyboru wzoru do pozycji 6 (ścieg prosty). **W przeciwnym razie nawlekacz igły może nie pracować poprawnie i nie nawlec igły. **Jeżeli igła nie znajduje się w najwyższym położeniu, nie będzie można nawlec na nią nici. 6 Pokrętło wyboru wzoru Unieś dźwignię stopki dociskowej. Sprawdź, czy nić została przeciągnięta przez prowadnik. Dźwignia stopki dociskowej Prowadnik nici igielnej 0 zzasada działania mechanizmu nawlekacza igły Obniżenie Obrót Prowadnik Chwytacz znajduje się w prowadniku. Chwytacz przechodzi Igła przez igłę, chwyta za nić, a następnie przeciąga ją przez igłę. Chwytacz

21 zużywanie nawlekacza igły Obniż do oporu dźwignię nawlekacza, jednocześnie zaczepiając nić na prowadnicy, jak pokazano na ilustracji. Dźwignia nawlekacza igły Prowadnik Całkowicie obróć dźwignię nawlekacza nici do tylnej części maszyny, a następnie przeciągnij nić przez otwór w nawlekaczu igły. Otwór nawlekacza igły Przygotowanie do szycia Powoli odciągnij do oporu nawlekacz igły w swoją stronę. Sprawdź, czy nić przeszła przez ucho igły. 3 Zwolnij dźwignię nawlekacza, jednocześnie puszczając końcówkę nici. **Jeśli igła nie została nawleczona, należy sprawdzić, czy igła została podniesiona do najwyższego położenia, a następnie powtórzyć procedurę od punktu. Pociągnij za pętlę utworzoną za igłą, a następnie wyciągnij ok. 5 cm nici w stronę tyłu maszyny. 5 cm

22 Wyciąganie dolnej nici Unieś dźwignię stopki dociskowej. Przytrzymaj luźno górną nić lewą ręką i wykonaj jeden pełny obrót kołem do siebie. Nie napinaj nici. Lekko pociągnij górną nić lewą ręką. Zostanie pociągnięta dolna nić. Przeciągnij dolną nić do przodu. Wyrównaj dwie nici, przeprowadź je przez rowek (zgodnie ze strzałką) i stopkę dociskową i wyciągnij do tyłu ok. 5 cm nici. 5 cm Stopka dociskowa

23 Zastosowania wzorów ściegów Numer na pokrętle wyboru wzoru Uwaga Przed obróceniem pokrętła wyboru wzoru wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Przekręcaj koło w swoją stronę, dopóki igła nie znajdzie się w najwyższym położeniu; w przeciwnym razie wzór oraz długość ściegu nie zostaną poprawnie ustawione. Podczas szycia przy użyciu wzorów od do 5 Nie obracaj pokrętła wyboru wzoru, gdy igła jest opuszczona. Może to spowodować złamanie igły i wypadek. Kręć pokrętłem, aż żądany wzór ściegu zostanie zrównany z oznaczeniem umieszczonym nad pokrętłem. Kręć pokrętłem długości ściegu, aż żądana wartość długości ściegu zostanie zrównana z oznaczeniem umieszczonym nad pokrętłem. ** Długość ściegu można ustawić w zakresie między 0 a 4. Ponieważ zalecana wartość zakresu zależy od stosowanego wzoru, należy używać danych zamieszczonych w tabeli poniżej. Zastosowanie Śruba regulacyjna Pokrętło wyboru długości ściegu (zalecane ustawienie) 0 4 (0,4~) Stopka dociskowa Stopka do obrzucania dziurek Długość jest zwiększana Numer na pokrętle Zastosowanie wyboru wzoru 0 Trójskok Obrzucanie tkanin cienkich Oznaczenie nad pokrętłem Pokrętło wyboru wzoru Pokrętło wyboru długości ściegu (zalecane ustawienie) 0 4 (~) Długość jest zmniejszana Pokrętło wyboru długości ściegu Stopka dociskowa Przygotowanie do szycia 5 6 Ścieg prosty (lewostronny) Ścieg prosty (środek) Wszywanie zamka błyskawicznego 0 4 (~4) 0 4 (~4) 0 4 (~4) Stopka do ściegu zygzakowego Stopka do zamków błyskawicznych 3 Ścieg dekoracyjny Obrzucanie Ścieg dekoracyjny Ścieg dekoracyjny 0 4 (~) 0 4 (~) 0 4 (~) Stopka do ściegu zygzakowego 7 8 Ścieg kryty Ścieg dekoracyjny 9 Obrębek kryty w tkaninach rozciągliwych 0 4 (~) 0 4 (~4) 0 4 (~) Stopka do ściegu krytego * Stopka do ściegu zygzakowego Stopka do ściegu krytego * 4 5 Ścieg zygzakowy (średni) Ścieg zygzakowy (duży) Obrzucanie Obrzucanie 0 4 (0,5~) 0 4 (~4) 0 4 (~4) Stopka do obrzucania * ** Dołączone wyłącznie do modeli XXX34C/SuperJ34. Stopkę do ściegu zygzakowego można stosować również przy ustawieniach 7, 9, 5. 3

24 Uwaga Przed obróceniem pokrętła wyboru wzoru wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Podczas szycia przy użyciu wzorów od A do K Kręć pokrętłem, aż żądany wzór ściegu zostanie zrównany z oznaczeniem umieszczonym nad pokrętłem. Kręć pokrętłem długości ściegu, aż znak zostanie zrównany z oznaczeniem umieszczonym nad pokrętłem. Pokrętło wyboru długości ściegu ** Długość ściegu jest stała, wynosi Pokrętło 3 mm i nie można jej zmienić. wyboru wzoru Oznaczenie nad pokrętłem Oznaczenie nad pokrętłem Przekręć w lewo Numer na pokrętle wyboru wzoru Zastosowanie Pokrętło wyboru długości ściegu (zalecane ustawienie) Stopka dociskowa Numer na pokrętle wyboru wzoru Zastosowanie Pokrętło wyboru długości ściegu (zalecane ustawienie) Stopka dociskowa A Wzmocniony ścieg prosty (lewostronny) G Ścieg dekoracyjny Ścieg owerlokowy B C Wzmocniony ścieg prosty (środek) Ścieg dekoracyjny Ścieg podwójny owerlokowy Stopka do ściegu zygzakowego H I Ścieg dekoracyjny Ścieg owerlokowy Ścieg dekoracyjny Stopka do ściegu zygzakowego D Ścieg dekoracyjny J Wzmocniony ścieg zygzakowy (średni) E Ścieg dekoracyjny K Wzmocniony ścieg zygzakowy (duży) F Ścieg dekoracyjny 4

25 Uwaga Nie obracaj pokrętła wyboru wzoru, gdy igła jest opuszczona. Może to spowodować złamanie igły i okaleczenie. Podczas szycia przy użyciu wzorów od L do S **Wzory od L do S są dostępne wyłącznie w modelu XXX34C/SuperJ34. Kręć pokrętłem, aż żądany wzór ściegu zostanie zrównany z oznaczeniem umieszczonym nad pokrętłem. Kręć pokrętłem długości ściegu, aż znak zostanie zrównany z oznaczeniem umieszczonym nad pokrętłem. Pokrętło wyboru długości ściegu Pokrętło wyboru wzoru Oznaczenie nad pokrętłem Oznaczenie nad pokrętłem Przygotowanie do szycia ** Długość ściegu jest stała, wynosi 3 mm i nie można jej zmienić. Przekręć w lewo Numer na pokrętle wyboru wzoru Zastosowanie Pokrętło długości ściegu (zalecane ustawienie) Stopka dociskowa Numer na pokrętle wyboru wzoru Zastosowanie Pokrętło długości ściegu (zalecane ustawienie) Stopka dociskowa L Ścieg dekoracyjny R Ścieg dekoracyjny Stopka do ściegu zygzakowego M S Ścieg dekoracyjny Ścieg dekoracyjny N O Mereżka Stopka do ściegu zygzakowego Aplikacja P Aplikacja Q Ścieg dekoracyjny 5

26 Zmiana stopki dociskowej Uwaga Przed zmianą stopki dociskowej wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. zzdejmowanie stopki Unieś dźwignię stopki dociskowej. Przekręć koło w kierunku do siebie, aby unieść igłę. Uwaga: Nigdy nie przekręcaj w kierunku przeciwnym. Koło napędowe Dźwignia stopki dociskowej Aby zwolnić stopkę dociskową, wciśnij przycisk uchwytu stopki dociskowej w kierunku strzałki. Przycisk uchwytu stopki dociskowej Stopka dociskowa 6

27 zzakładanie stopki Ustaw sworzeń stopki dociskowej bezpośrednio pod rowkiem na uchwycie stopki dociskowej. Uchwyt stopki dociskowej Opuść dźwignię stopki dociskowej, zabezpieczając tym samym stopkę dociskową. Rowek Sworzeń stopki dociskowej Dźwignia stopki dociskowej Przygotowanie do szycia Wskazówka Aby nie zgubić stopki dociskowej z nieużywanej maszyny, zalecamy przechowywanie maszyny ze stopką dociskową i igłą umieszczonymi w obniżonej pozycji. 7

28 Zmiana igły Uwaga Przed zmianą igły wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Złamane igły są niebezpieczne. Upewnij się, że zostały wyrzucone do kosza, z dala od dzieci. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Przekręć kołem w kierunku do siebie, aby unieść igłę w najwyższe położenie. Przytrzymaj igłę w jednej ręce, poluzuj śrubę dociskową igły za pomocą wkrętaka do płytki ściegowej i zdejmij igłę. Uwaga: Nie wykręcaj śruby dociskowej igły. Aby zdjąć igłę, poluzuj śrubę dociskową igły. Wkrętak do płytki ściegowej Śruba dociskowa igły Ustaw płaską powierzchnie igły do tyłu i wsuń ją maksymalnie w górę. Mocno dociśnij śrubę dociskową igły za pomocą wkrętaka do płytki ściegowej. Sworzeń Płaska powierzchnia zwybieranie prawidłowej igły Jeżeli użyjesz wadliwej igły, nie tylko zakłóci to proces prawidłowego szycia, ale możesz również uszkodzić płytkę ściegową lub chwytacz, lub złamać igłę. Właściwa igła ** Nieprawidłowe ściegi lub zerwanie nici, spróbuj wymienić igłę. ÍNiewłaściwa igła 8 Cała igła jest pogięta Ostrze igły jest zgniecione / zużyte Ostrze igły jest wygięte

29 Zależności między igłą, nicią i tkaniną oraz regulacją naprężenia nici Jakość wykończenia szycia zwiększa się, gdy zmieniamy igłę i nić, dopasowując je do typu tkaniny. Skorzystaj ze wskazówek zawartych w tabeli poniżej. Tkaniny cienkie Normalne tkaniny Grubsze tkaniny Zależności między igłą, nicią i tkaniną Igła Nić Tkanina Nr /75 Nr 4/90 Nr 6/00 Poliester nr 90 Wełna nr 80 0 Jedwab nr 80 Normalny tylny Quipler Żorżeta Cienkie płótno lniane lub bawełniane Koronki itp. Poliester nr Wełna nr Jedwab nr Normalny przedni Szeroki Miękki denim (drelich) Atłas Tkanina meszkowa Gingham itd. Poliester nr Wełna nr Jedwab nr 50 Zasłony Denim (drelich) Pikowanie Polar (wełna) Tweed Filc itp. Przygotowanie do szycia z W modelach XXX6C/XXX34C Referencyjne napięcie nici Pokrętło naprężenia górnej nici ~ -3 z W modelach SuperJ6/ ~ +3 - ~ -3 - ~ +3 Używaj igły z okrągłą końcówką przy przeszywaniu równoległym na tkaninie typu strecz (rozciągliwej). Przy zakupie igieł dodatkowych upewnij się, że są one przeznaczone do maszyn do szycia domowego użytku. Do nici górnej i dolnej używaj tego samego rodzaju nici. Im większy jest numer igły, tym grubsza jest igła, tym wyższy jest numer nici, tym cieńsza jest nić. W większości przypadków należy szyć z ustawieniem pokrętła naprężenia górnej nici (w przypadku modeli XXX6C/XXX34C) / (w przypadku modeli SuperJ6/34). 9

30 3 Szycie Ścieg prosty i szycie wsteczne Uwaga Nie ciągnij nadmiernie tkaniny w trakcie szycia. Może to spowodować złamanie igły i wypadek. zścieg prosty Przekręć koło w kierunku do siebie, aby unieść igłę. Przekręć pokrętło wyboru wzoru i ustaw żądany wzór. Ustaw pokrętło długości ściegu na wartość między a 4. Stopka do ściegu zygzakowego (Fabrycznie zamontowana w maszynie) ~4 5 6 (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) Ustaw tkaninę i opuść dźwignię stopki dociskowej. Wciśnij pedał i rozpocznij szycie. zkończenie szycia Po zakończeniu szycia przekręcaj koło w kierunku do siebie aż do punktu, w którym igła znajduje się w najwyższym położeniu. Unieś stopkę dociskową i wyciągnij tkaninę do tyłu. 30

31 znożyk do nici W modelach XXX6C/XXX34C Ustaw w linii dwie nici i utnij je na pręcie stopki. Nożyk do nici W modelach SuperJ6/34 Ustaw w linii dwie nici i utnij je nożykiem na pokrywie przedniej. Nożyk do nici 3 Szycie zszycie wsteczne Szycie wsteczne jest wykonywane na początku i na końcu szycia, aby nić się nie spruła. Szycie wsteczne jest wykonywane przy wciśniętej dźwigni szycia wstecznego. Przeszyj ściegiem na długości cm od krawędzi tkaniny, aby zapobiec pruciu się na początku szycia. Przeszyj ściegiem wstecznym, wykonując od 3 do 4 ściegów na końcu szycia. Uwaga: Aby powrócić do trybu szycia do przodu, zdejmij palec z dźwigni szycia wstecznego. Dźwignia szycia wstecznego 3

32 zprzeszywanie grubej tkaniny Podczas przeszywania grubej tkaniny może się zdarzyć, że stopka dociskowa się odchyli i niemożliwy stanie się przesuw. Pod stopkę dociskową umieść tkaninę lub gruby papier tej samej grubości co ta tkanina, którą chcesz przeszyć. Ten sposób znacznie ułatwia szycie. Tkanina lub gruby papier Tkanina do przeszycia zprzeszywanie tkaniny cienkiej Przy przeszywaniu tkaniny cienkiej zdarza się czasem, że tkanina marszczy się lub nie jest prawidłowo podawana. Można ułatwić sobie szycie, podkładając pod tkaninę bibułkę. Po zakończeniu szycia ostrożnie usuń bibułkę. Bibułka zszycie tkanin trudnych do podawania Stopka z rolką ułatwia szycie materiału trudnego do podawania, na przykład skóry. **Stopka z rolką jest dołączana wyłącznie do modeli XXX34C/ SuperJ34. 3

33 zszycie rękawów i nogawek Wyjmij wyciągany stolik (pojemnik na akcesoria) w kierunku wskazanym przez strzałkę. Szycie rękawów i nogawek odbywa się w sposób pokazany na rysunku, przez nakładanie rękawa lub nogawki na wolne ramię. 3 Szycie 33

34 Szycie zygzakiem Ścieg zygzakowy stosowany jest w rozmaitych sytuacjach, takich jak wykonywanie aplikacji lub obrzucanie. Przekręć koło w kierunku do siebie, aby unieść igłę. Przekręć pokrętło wyboru wzoru i ustaw żądany wzór. Ustaw pokrętło długości ściegu na wartość między 0,5 a 4. Stopka do ściegu zygzakowego (Fabrycznie zamontowana w maszynie) 0,5~4 4 5,5 5,0 mm (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) Włóż tkaninę i opuść stopkę dociskową. Wciśnij pedał i rozpocznij szycie. 34

35 Regulacja naprężenia nici zmetoda regulacji naprężenia górnej nici Ścieg prosty Górna nić jest naprężona Lewa strona Prawa strona Górna nić jest naprężona Model XXX6C XXX34C Model SuperJ6 SuperJ34 3 Górna nić jest luźna Lewa strona Zmniejsz naprężenie górnej nici. Szycie Prawa strona Górna nić jest luźna Szycie zygzakiem Górna nić jest naprężona Prawa strona Model XXX6C XXX34C Model SuperJ6 SuperJ34 Górna nić jest luźna Prawa strona Lewa strona Zwiększ naprężenie górnej nici. Uwaga: Jeżeli naprężenie nie ulegnie zmianie nawet po regulacji naprężenia górnej nici, ponownie nawlecz górną i dolną nić. Lewa strona 35

36 Obrzucanie dziurki Możliwe jest obszywanie dopasowane do rozmiaru dziurki. Przy przeszywaniu tkanin cienkich czy tkanin typu strecz (rozciągliwych) zaleca się stosowanie usztywniacza, w efekcie czego końcowy wynik szycia jest wyższej jakości. Uwaga Przed zmianą stopki dociskowej wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Zamontuj stopkę do dziurek. Ustaw pokrętło długości ściegu na wartość między 0,4 a. 0,4~ Stopka do obrzucania dziurek 3 4 (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) Ustaw rozmiar dziurki i Linia środkowa 3 mm zaznacz linie na tkaninie. Rozmiar dziurki Początkowa linia szycia Grubość guzika (Średnica guzika + grubość guzika + 3 mm) Wyrównaj linię podziału stopki najbliżej siebie z linią pomocniczą, następnie opuść stopkę dociskową na linię startową obszywania dziurki. Linia podziału Początkowa linia szycia 36 Linia pomocnicza Linia środkowa

37 Unieś igłę do jej najwyższego położenia, ustaw pokrętło wyboru wzoru na, przeszyj lewą stronę i zatrzymaj się na linii zaznaczonej na tkaninie. Unieś igłę do jej najwyższego położenia, ustaw pokrętło wyboru wzoru na i przeszyj rygielkiem od 5 do 6 ściegów. Pozycje i 4 na pokrętle wyboru wzoru korzystają z tego samego położenia na pokrętle. 3 Szycie 6 Unieś igłę do jej najwyższego położenia, ustaw pokrętło wyboru wzoru na 3, przeszyj prawą stronę i zatrzymaj się na linii zaznaczonej na tkaninie. 7 Unieś igłę do jej najwyższego położenia, ustaw pokrętło wyboru wzoru na 4 i przeszyj rygielkiem od 5 do 6 ściegów. 37

38 Uwaga Korzystając z nożyka, nie trzymaj tkaniny z przodu nożyka. Możesz ulec wypadkowi. 8 Korzystając z nożyka do dziurek, przetnij środek, ostrożnie jednak by nie poprzecinać ściegów. Uwaga: Jeżeli wbijesz szpilki bezpośrednio przed rygielkami, pomoże Ci to uniknąć przecięcia rygielka przez nożyk do dziurek. Nożyk do dziurek zregulacja dziurki Używaj śruby do regulacji dziurki, aby wyregulować wyrównanie między ściegami (lewa strona). Regulacja jest wykonywana przy użyciu własnego śrubokręta płaskiego -. Nie przekręcaj śruby o więcej niż 90 stopni. Uwaga: Fabryczne ustawienia śruby do regulacji dziurki mogą być różne w zależności od modelu maszyny. Śruba regulacyjna obrzucania dziurek Jeżeli ściegi są luźne na prawej stronie dziurki, przekręć delikatnie w stronę. Jeżeli ściegi są luźne na lewej stronie dziurki, przekręć delikatnie w stronę +. 38

39 Obrzucanie Jest to metoda obszywania, zabezpieczająca krawędzi tkaniny przed pruciem się. Uwaga Przed zmianą stopki dociskowej wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Zamontuj stopkę do ściegu zygzakowego lub obrzucania. Ustaw pokrętło długości ściegu na wartość między a 4. Uwaga: Do przeszywania cienkiej tkaniny wybierz wzór nr 0. 3 Stopka do ściegu zygzakowego ~4 Szycie Stopka do obrzucania 0 5 **Stopka do obrzucania jest dołączana wyłącznie do modeli XXX34C/SuperJ (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) z Przy użyciu stopki do ściegu zygzakowego Tkaninę należy umieścić tak, aby igła wystawała delikatnie za krawędź tkaniny przy ruchu w prawo. z Przy użyciu stopki do obrzucania Szyj, przytrzymując krawędź tkaniny przy prowadniku stopki. Prawy skrajny punkt wkłucia igły Prowadnik Uwaga Ze stopką do obrzucania nie należy stosować ściegu nr 0. Grozi to zderzeniem igły ze stopką dociskającą, które może skutkować złamaniem igły lub obrażeniami ciała. 39

40 Wszywanie zamka błyskawicznego Uwaga Przed zmianą stopki dociskowej wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Zamontuj stopkę do zamków błyskawicznych. Ustaw pokrętło długości ściegu na wartość między a 4. ~4 Stopka do zamków błyskawicznych 6 8 zprzyszywanie lewej strony zamka błyskawicznego (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) Dopasuj sworzeń na prawej stronie stopki do zamków błyskawicznych do uchwytu stopki dociskowej. Sworzeń na prawej stronie Punkt wkłucia igły Wyrównaj w linii zamek błyskawiczny i tkaninę, a następnie zafastryguj. Fastryga 8 Ułóż tkaninę w taki sposób, aby zamek błyskawiczny znajdował się na prawej stronie stopki dociskowej. Zamek błyskawiczny 40

41 8 Kontynuuj obszywanie aż do momentu, gdy stopka dociskowa prawie styka się z suwakiem, wówczas zatrzymaj maszynę do szycia. Suwak 6 7 Przekręć koło w kierunku do siebie, aby opuścić igłę do tkaniny. Unieś stopkę dociskową. 3 8 Przesuń suwak do tyłu stopki dociskowej, a następnie zakończ szycie. Suwak Szycie 8 9 zprzyszywanie prawej strony zamka błyskawicznego Zwolnij stopkę dociskową i przestaw na sworzeń na lewej stronie. Obszyj prawą stronę zamka błyskawicznego, wykorzystując ten sam schemat co w przypadku lewej strony. Uwaga: Szyjąc w tym samym kierunku co po lewej stronie, unikniesz tworzenia się nierówności. 4

42 Ścieg kryty Metoda obszywania ściegiem krytym sprawia, że ściegi nie są widoczne na prawej stronie tkaniny. 8 Uwaga Przed zmianą stopki dociskowej wyłącz maszynę przy użyciu głównego przełącznika zasilania. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Zamontuj stopkę do ściegu zygzakowego lub ściegu krytego. Ustaw pokrętło długości ściegu na wartość między a. Stopka do ściegu zygzakowego ~ Stopka do ściegu krytego 7 9 **Stopka do ściegu krytego jest dołączana wyłącznie do modeli XXX34C/SuperJ34. (Szczegółowe informacje dotyczące zmiany stopki dociskowej znajdują się w części Zmiana stopki dociskowej na s. 6.) Obrzuć brzeg tkaniny i złóż ją tak, jak pokazano. **Zafastryguj lub zaprasuj zmarszczenie w odległości od 6 do 8 mm od brzegu. 6 8 mm Lewa strona Prawa strona Lewa strona Prawa strona Obrzucanie Fastryga lub zmarszczenie Na fastrydze lub zaprasowanym pomarszczeniu ułóż tkaninę tak, aby do góry skierowana była druga strona. Fałd (fastryga lub zmarszczenie) Lewa strona Obrzucanie Przekręć koło do siebie tak, aby igła znalazła się po lewej stronie. Igła jest po lewej stronie 4

43 Umieść tkaninę tak, aby igła delikatnie zahaczała o fałd. Stopka do ściegu zygzakowego Igła jest po lewej stronie Fałd Stopka do ściegu krytego Igła jest po lewej stronie Fałd z Przy użyciu stopki do ściegu zygzakowego 6 Opuść stopkę dociskową i rozpocznij obszywanie. Elementy ściegu, które złapią fałd, będą widoczne po drugiej stronie tkaniny. Szyj równo tak, aby szwy nie były za duże ani za małe. Fałd 3 Szycie z Przy użyciu stopki do ściegu krytego 6 Obniż stopkę dociskową, wyreguluj śrubę tak, aby fałd przylegał do prowadnika, a następnie rozpocznij szycie z fałdem przylegającym do prowadnika. Nieprawidłowa strona Regulowanie śruby Fałd Prowadnik 7 Po zakończeniu obszywania usuń fastrygę i otwórz tkaninę. Równomierne ściegi Usuwanie usterek Małe ściegi regularnie (równo) ułożone na prawej stronie. Lewa strona Prawa strona Igła chwyta zbyt dużo na fałdzie Lewa Prawa strona strona Igła nie chwyta na fałdzie Lewa Prawa strona strona (przy braku fałdu) Duże ściegi na prawej stronie. Ścieg kryty nie przechodzi na drugą stronę 43

44 4 Konserwacja Konserwacja ząbków i chwytacza Jeżeli maszyna do szycia pracuje bardzo głośno czy też pracuje na niskich obrotach, oznacza to, że w chwytaczu lub w ząbkach mogą zalegać resztki nici lub kurzu. Należy wówczas przeprowadzić konserwację chwytacza i ząbków. Przed czyszczeniem chwytacza wyłącz maszynę przy użyciu głównego przełącznika zasilania i odłącz ją od prądu. Niezastosowanie się do tych wskazówek może spowodować okaleczenie. Ostrzeżenie Nie używaj środków myjących, środków bielących, benzyny czy też ściereczek z rozcieńczalnikami chemicznymi. Stosowanie wyżej wymienionych substancji może powodować odbarwienia lub pękanie części. 8 Uwaga zczyszczenie ząbków i chwytacza Zdejmij stopkę dociskową i igłę. Ustaw pokrętło wyboru wzoru na 6 i przekręć koło w kierunku do siebie, aby unieść ząbki. Koło napędowe Pokrętło wyboru wzoru Ząbki Przy użyciu śrubokręta do płytki ściegowej odkręć śruby w płytce ściegowej i zdejmij ją. Podnieś kasetę bębenka, tak aby element c przesunął się za element d, jak przedstawiono na ilustracji. c d 44

45 Pociągnij kasetę bębenka w kierunku wskazanym przez strzałkę, a następnie go wyjmij. Uwaga: Nie pociągaj przy użyciu dużej siły. Może to spowodować porysowanie kasety. **Jeśli nie możesz wyciągnąć kasety, powtórz procedurę od punktu. Usuń strzępki i kurz osiadłe na ząbkach i chwytaczu, następnie wytrzyj je miękką ściereczką. Strzępki i kurz można usuwać za pomocą odkurzacza. 4 Ząbki Chwytacz Konserwacja 45

46 zmontaż kasety bębenka Umieść kasetę bębenka tak, aby jej część a znajdowała się poniżej części b na maszynie do szycia. b Przy kasecie przechylonej na lewo włóż lewą stronę kasety na chwytacz tak, jak to pokazano. Lewa strona kasety bębenka a Włóż prawą stronę kasety bębenka na chwytacz tak, aby część c kasety znajdowała się po lewej stronie części d maszyny do szycia. c d Prawa strona kasety bębenka Upewnij się, że kaseta bębenka została całkowicie zamontowana na chwytaczu. c d Brzeg chwytacza Upewnij się, że kaseta bębenka porusza się delikatnie w kierunku strzałki. <Przy prawidłowym montażu> Cała kaseta jest zamocowana na chwytaczu tak, że widać jego brzeg. Część c kasety znajduje się po lewej stronie części d maszyny. <Przy nieprawidłowym montażu> Prawa strona kasety bębenka zakryje brzeg chwytacza, a kaseta zostanie przechylona. Uwaga: Dokładnie sprawdź kasetę bębenka. Może być ona nieprawidłowo zainstalowana, nawet jeśli element c kasety znajduje się po lewej stronie elementu d maszyny, jak przedstawiono na powyższej ilustracji po prawej stronie. 46

47 Zamontuj płytkę ściegową z czerwonym znakiem a na kasecie bębenka ustawionym w sposób przedstawiony na ilustracji. a 6 Dokręć śruby płytki ściegowej. Zamontuj stopkę dociskową i igłę. 3 Sprawdź, czy igła prawidłowo wchodzi do otworu w płytce ściegowej. **Jeśli kaseta bębenka nie została prawidłowo zamocowana, koło będzie się ciężko obracać. W takim przypadku zdemontuj płytkę ściegową i kasetę bębenka, a następnie zamontuj je ponownie. 4 Konserwacja 47

48 Wymiana żarówki Ostrzeżenie Przed zmianą żarówki wyłącz urządzenie przy użyciu głównego przełącznika zasilania, odłącz je od prądu i poczekaj, aż się schłodzi. W przeciwnym wypadku możesz ulec oparzeniu lub porażeniu prądem. 8 Poluzuj śrubę za pomocą śrubokręta krzyżakowego (+) i zdejmij przednią pokrywę, przesuwając ją w kierunku wskazanym przez strzałkę. Śruba Przednia pokrywa 8 Zdemontuj żarówkę, przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara, tak jak na rysunku. Zamontuj nową żarówkę, przekręcając ją w kierunku zgodnym z ruchem wskazówek zegara. Uwaga: Użyj żarówki o mocy nieprzekraczającej 5 W. Po wymianie żarówki zawsze pamiętaj o ponownym zamontowaniu przedniej pokrywy. 48

49 Serwisowanie produktów z podwójną izolacją (30 40 V) W produktach o podwójnej izolacji zastosowane są zamiast uziemienia dwa systemy izolacji. Brak uziemienia nie oznacza jednak, że należy je dodawać. Serwisowanie produktów z podwójną izolacją wymaga szczególnej ostrożności i może być wykonywane tylko przez wykwalifikowany personel, który ma wiedzę na temat systemu, za który jest odpowiedzialny. Części zamienne w przypadku podwójnie izolowanych produktów powinny być takie same jak części wymieniane. Produkty z podwójną izolacją oznaczane są symbolami. Informacja o lampie żarowej Zainstalowana w urządzeniu lampa żarowa nie jest przeznaczona do oświetlania domu, a wyłącznie obszaru maszyny do szycia. 4 Konserwacja 49

50 Usuwanie usterek Co się stało? Zanim skontaktujesz się z serwisem, sprawdź poniżej zamieszczone informacje. 50 Usterka Przyczyna Środki zaradcze Strona Wtyczka jest wyciągnięta Prawidłowo podłącz wtyczkę zasilacza Maszyna nie działa Maszyna pracuje bardzo hałaśliwie i bardzo wolno Igły często się łamią Górna nić cały czas się rwie Dolna nić cały czas się rwie Wyłącznik główny został przestawiony w pozycję wyłączoną Nić zaplątała się w chwytaczu albo w chwytaczu znajduje się złamana igła Trzpień obrotowy został przesunięty w prawo W chwytaczu lub ząbkach znajdują się nitki lub rozdrobniony materiał Igła została niepoprawnie włożona do maszyny Śruba dociskowa igły jest za słabo dokręcona Igła jest za cienka do tego typu tkaniny Naprężenie górnej nici jest zbyt duże Kaseta bębenka znajduje się w nieprawidłowym położeniu Niepoprawnie nawinięto nić na maszynę Nić zaplątała się w kasecie bębenka lub w chwytaczu Naprężenie górnej nici jest zbyt duże Igła jest wygięta lub jej ostrze jest poszczerbione Igła została nieprawidłowo zamontowana Założono nić niskiej jakości Dolna nić została nieprawidłowo nawleczona Włącz maszynę do szycia Oczyść chwytacz 44 Popchnij trzpień obrotowy w lewo Oczyść chwytacz lub ząbki z nitek i rozdrobnionego materiału 4 44 Zamontuj igłę prawidłowo 8 Mocno dokręć śrubę 8 Stosuj igły o rozmiarze odpowiednim do szytej tkaniny 9 Poluzuj naprężenie górnej nici 35 Prawidłowo zainstaluj kasetę bębenka Ponownie nawiń nić na maszynę Wyjmij zaplątaną nić i wyczyść chwytak oraz ząbki Poluzuj naprężenie górnej nici 35 Zamontuj nową igłę 8 Zamontuj igłę prawidłowo 8 Zastosuj zalecaną nić dobrej jakości Ponownie nawiń nić w kasecie bębenka 6, 7

51 Usterka Przyczyna Środki zaradcze Strona Ząbki są zanieczyszczone Oczyść ząbki z nitek i rozdrobnionego materiału 44 Tkanina nie jest podawana przez maszynę Opuszczanie ściegów Tkanina marszczy się / krzywi Dolna nić jest widoczna na wierzchu tkaniny Górna nić jest widoczna na spodzie tkaniny Ustawiono pokrętło wyboru wzoru na numer dziurki lub 4. Zmień ustawienie pokrętła wyboru ściegu na odpowiedni ścieg Ząbki są opuszczone Podnieś ząbki 8 Pokrętło długości ściegu jest ustawione na wartość 0 Długość ściegu jest zbyt mała Siła docisku stopki dociskowej jest zbyt niska Igła została nieprawidłowo zamontowana Wyreguluj pokrętło długości ściegu Wyreguluj pokrętło długości ściegu do odpowiedniego ustawienia Zwiększ siłę docisku stopki dociskowej 3 Zamontuj igłę prawidłowo 8 Igła jest wygięta Użyj prostej igły 8 Zastosowano nieodpowiednią igłę i nić do danej tkaniny Nieprawidłowo nawinięto górną nić Naprężenie górnej nici jest zbyt duże Nieprawidłowo nawinięto nić w maszynie Igła jest zbyt gruba w stosunku do szytej tkaniny Ostrze igły jest poszczerbione (porowate) Przeszywanie cienkich tkanin Nieprawidłowo nawinięty bębenek Naprężenie górnej nici jest zbyt duże Zastosowano nieprawidłowy typ plastikowego bębenka lub metalowy bębenek Naprężenie górnej nici jest zbyt słabe Nieprawidłowo nawinięta górna nić (nie przechodzi przez prowadnik nici) Załóż prawidłową igłę i nić dla szytej tkaniny Prawidłowo nawiń górną nić 8, 9 Wyreguluj naprężenie nici 35 Ponownie nawiń nić w maszynie Zamontuj cieńszą igłę, bardziej odpowiednią do danej tkaniny Zamontuj nową igłę 8 Użyj igły z okrągłą końcówką 9 Ponownie nawiń nić w bębenku 6, 7 Wyreguluj naprężenie nici 35 Stosować wyłącznie zalecane bębenki marki TOYOTA 4 Wyreguluj naprężenie nici 35 Prawidłowo nawiń górną nić 8, 9 4 Konserwacja 5

52 Usterka Przyczyna Środki zaradcze Strona Nie można szyć ściegów rozciągliwych Nie można nawlec nici za pomocą nawlekacza nici Nie ustawiono pokrętła długości ściegu w pozycji A K lub L S Ustawienia pokrętła długości ściegu i pokrętła wyboru wzoru są niedopasowane Igła jest ułożona zbyt nisko Zamontowano igłę nr 9/65 Ustaw pokrętło długości ściegu w odpowiedniej pozycji Wybierz te same ustawienia na pokrętłach długości ściegu i wyboru wzoru Przekręć koło tak, aby linia znalazła się na górze Stosuj igły o rozmiarach od /75 do 6/00 Nieprawidłowo zamontowana igła Zamontuj igłę prawidłowo 8 Igła jest wygięta Użyj prostej igły 8 Nieprawidłowo nawleczono nić na prowadnicę igielnicy Prawidłowo nawlecz nić na prowadnicy igielnicy Jeżeli powyższe rady nie rozwiązują danego problemu, zgodnie z gwarancją skontaktuj się z serwisem. Podczas kontaktu z serwisem podaj nazwę MODELU i SERIĘ, które znajdują się na odwrocie maszyny do szycia. SP00 SERIES / SERIE MODEL / MODELE 0-40V 50Hz Total 65W max 5W Manufacturer/ : ZHEJIANG AISIN ELITE Fabricant MACHINERY & ELECTRIC CO., LTD.P.R.C. Importer/ : EUROPE S. A. Importateur Designed and engineered by AISIN SEIKI JAPAN MADE IN P. R. C. / FABRIQUE A P.R.C. 5

53 5 Sprawy pozostałe Recykling DOTYCZY TYLKO UNII EUROPEJSKIEJ NIE WYRZUCAĆ! Jesteśmy oddani sprawie ochrony środowiska. Walczymy o zminimalizowanie wpływu naszych produktów na środowisko naturalne poprzez stałe ulepszanie projektowania naszych produktów oraz naszych metod produkcji. Prosimy o pozbycie się niniejszego produktu po zakończeniu okresu eksploatacji w sposób odpowiedzialny dla środowiska naturalnego. Symbol przekreślonego kontenera na śmieci umieszczony powyżej, a także na tabliczkach znamionowych produktu oznacza, że produkt ten objęty jest dyrektywą Unii Europejskiej dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz dyrektywą dotyczącą ograniczeń w wykorzystaniu niektórych niebezpiecznych substancji będących składnikami urządzeń elektrycznych i elektronicznych (ROHS) i nie powinien być wyrzucany razem ze śmieciami domowymi. Po zakończeniu okresu eksploatacji są Państwo zobowiązani do upewnienia się, że niniejszego produktu pozbywają się Państwo zgodnie z zasadami i prawem danego państwa i że w ramach sortowania znajdzie się on w kategorii Małe urządzenia użytku domowego zgodnie z dyrektywą WEEE. Pozbycie się produktu niezgodnie z powyższymi zasadami może narazić Państwa na odpowiedzialność na mocy prawa narodowego lub uregulowań lokalnych. Aby pozbyć się naszych produktów w dozwolonym trybie, należy zapoznać się poprzez Internet z właściwymi regulacjami lub skonsultować się z kompetentnymi organami państwowymi lub instytucjami lokalnymi odnośnie do pozbywania się tego rodzaju produktów oraz systemów ich gromadzenia, a także lokalizacji punktów zajmujących się ich wtórnym przetwarzaniem (recyklingiem). Jeżeli zakupią Państwo produkt bezpośrednio od nas, odbierzemy od Państwa Wasz stary produkt, bez względu na producenta, o ile jest podobny do produktu sprzedawanego. Jako klienci indywidualni mogą Państwo wywierać pozytywny wpływ na ponowne wykorzystanie, recykling oraz inne formy odzyskiwania zużytego sprzętu elektrycznego i elektronicznego przedstawione w dyrektywie WEEE. W rezultacie ograniczone zostanie wykorzystanie składowisk odpadów, zminimalizowane też zostanie oddziaływanie produktu, który Państwo wykorzystują, na środowisko naturalne. Niebezpieczne substancje będące składnikami urządzeń elektrycznych i elektronicznych mogą szkodliwie oddziaływać na ludzkie zdrowie oraz na środowisko naturalne. 53
