SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-06

Transkrypt

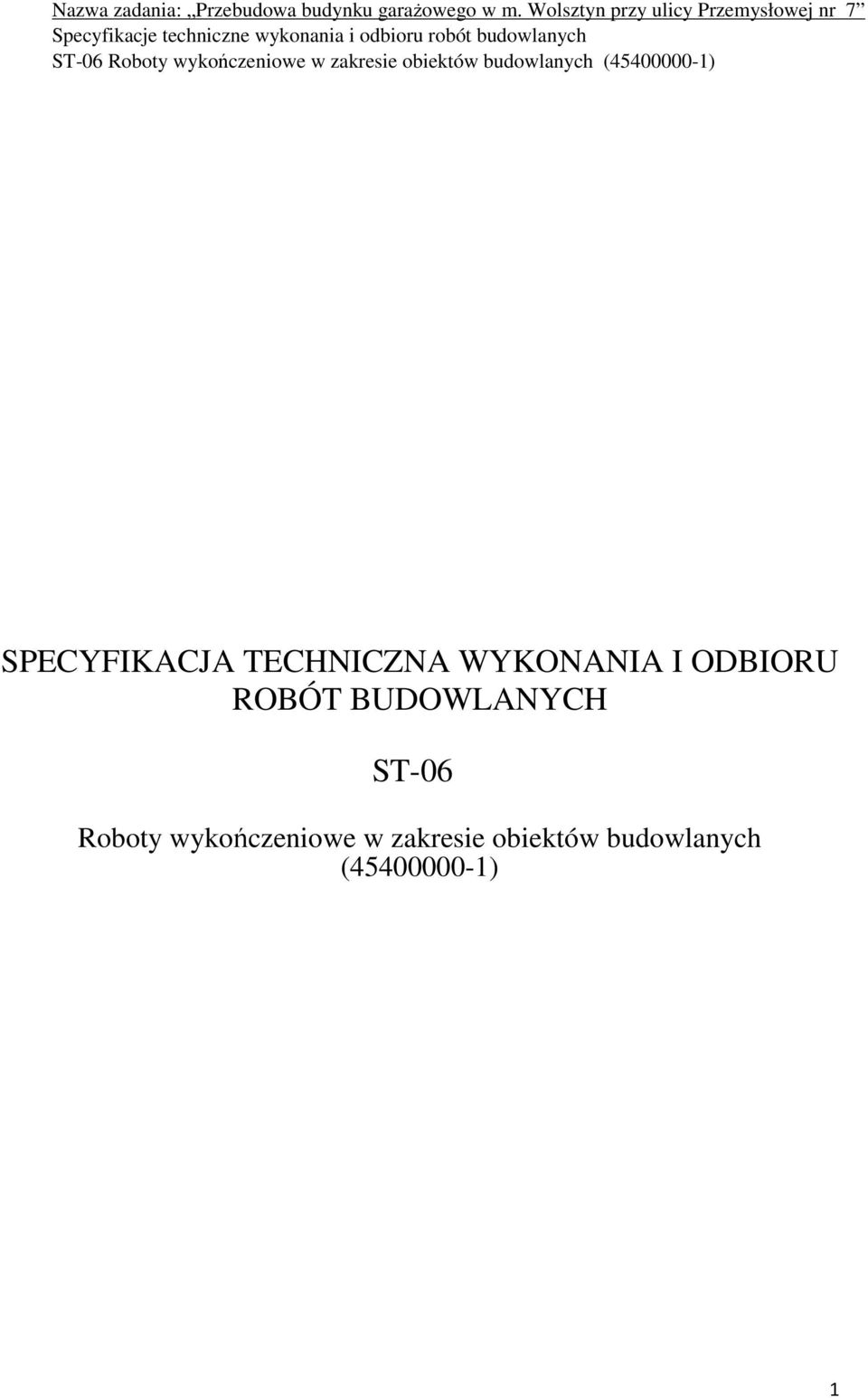

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-06 Roboty wykończeniowe w zakresie obiektów budowlanych ( ) 1

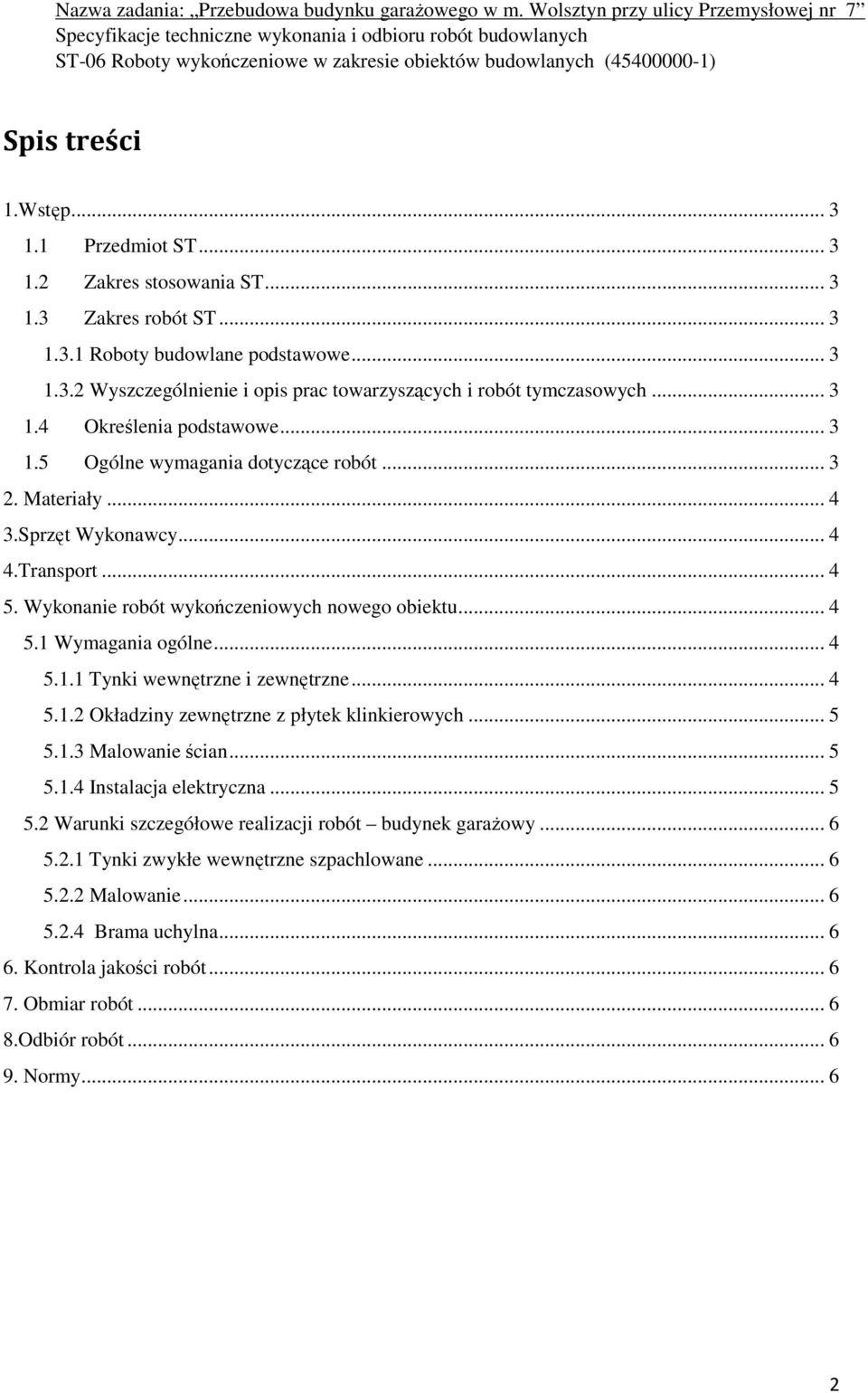

2 Spis treści 1.Wstęp Przedmiot ST Zakres stosowania ST Zakres robót ST Roboty budowlane podstawowe Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Określenia podstawowe Ogólne wymagania dotyczące robót Materiały Sprzęt Wykonawcy Transport Wykonanie robót wykończeniowych nowego obiektu Wymagania ogólne Tynki wewnętrzne i zewnętrzne Okładziny zewnętrzne z płytek klinkierowych Malowanie ścian Instalacja elektryczna Warunki szczegółowe realizacji robót budynek garażowy Tynki zwykłe wewnętrzne szpachlowane Malowanie Brama uchylna Kontrola jakości robót Obmiar robót Odbiór robót Normy

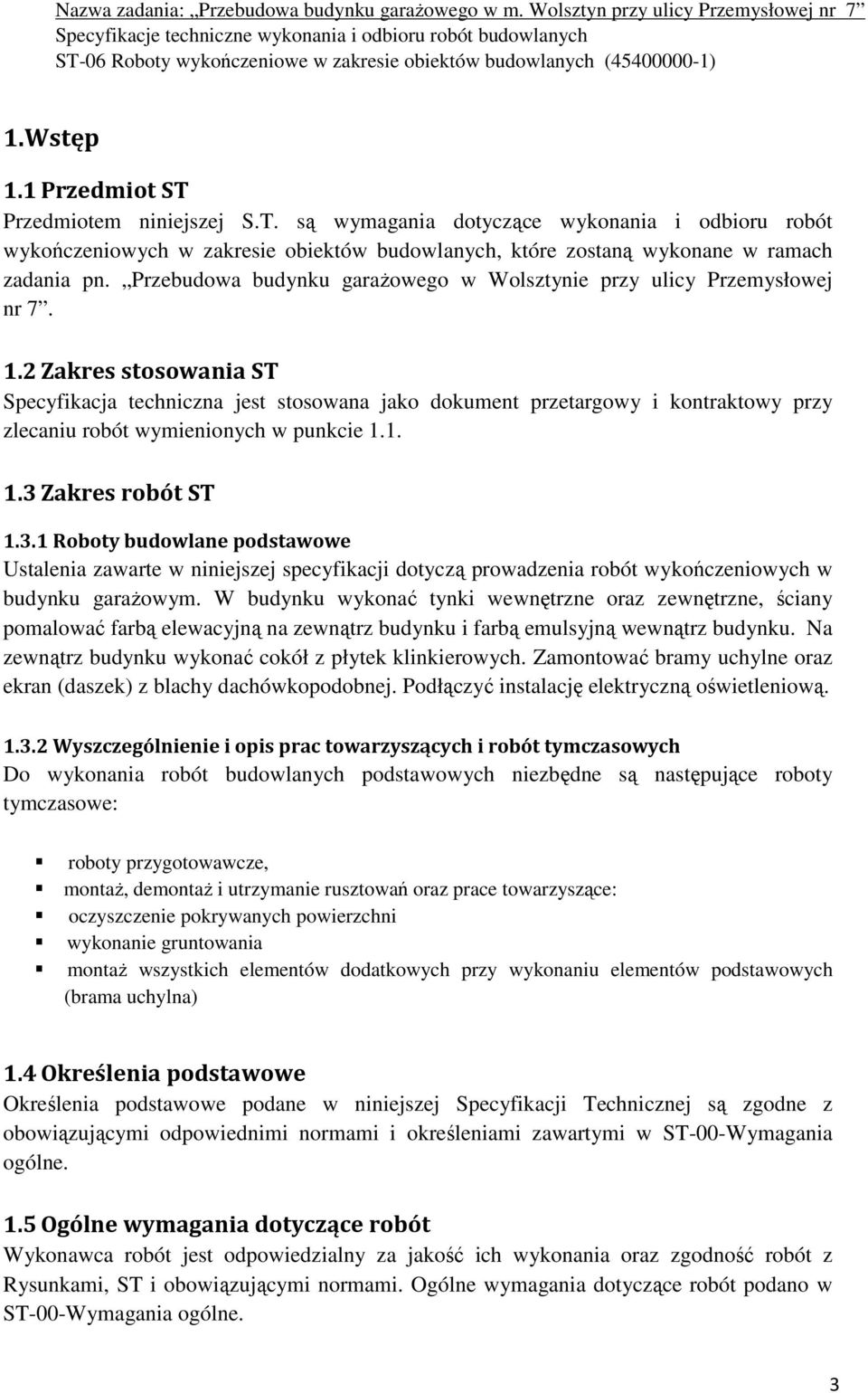

3 1.Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej S.T. są wymagania dotyczące wykonania i odbioru robót wykończeniowych w zakresie obiektów budowlanych, które zostaną wykonane w ramach zadania pn. Przebudowa budynku garażowego w Wolsztynie przy ulicy Przemysłowej nr Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w punkcie Zakres robót ST Roboty budowlane podstawowe Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót wykończeniowych w budynku garażowym. W budynku wykonać tynki wewnętrzne oraz zewnętrzne, ściany pomalować farbą elewacyjną na zewnątrz budynku i farbą emulsyjną wewnątrz budynku. Na zewnątrz budynku wykonać cokół z płytek klinkierowych. Zamontować bramy uchylne oraz ekran (daszek) z blachy dachówkopodobnej. Podłączyć instalację elektryczną oświetleniową Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Do wykonania robót budowlanych podstawowych niezbędne są następujące roboty tymczasowe: roboty przygotowawcze, montaż, demontaż i utrzymanie rusztowań oraz prace towarzyszące: oczyszczenie pokrywanych powierzchni wykonanie gruntowania montaż wszystkich elementów dodatkowych przy wykonaniu elementów podstawowych (brama uchylna) 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST-00-Wymagania ogólne. 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność robót z Rysunkami, ST i obowiązującymi normami. Ogólne wymagania dotyczące robót podano w ST-00-Wymagania ogólne. 3

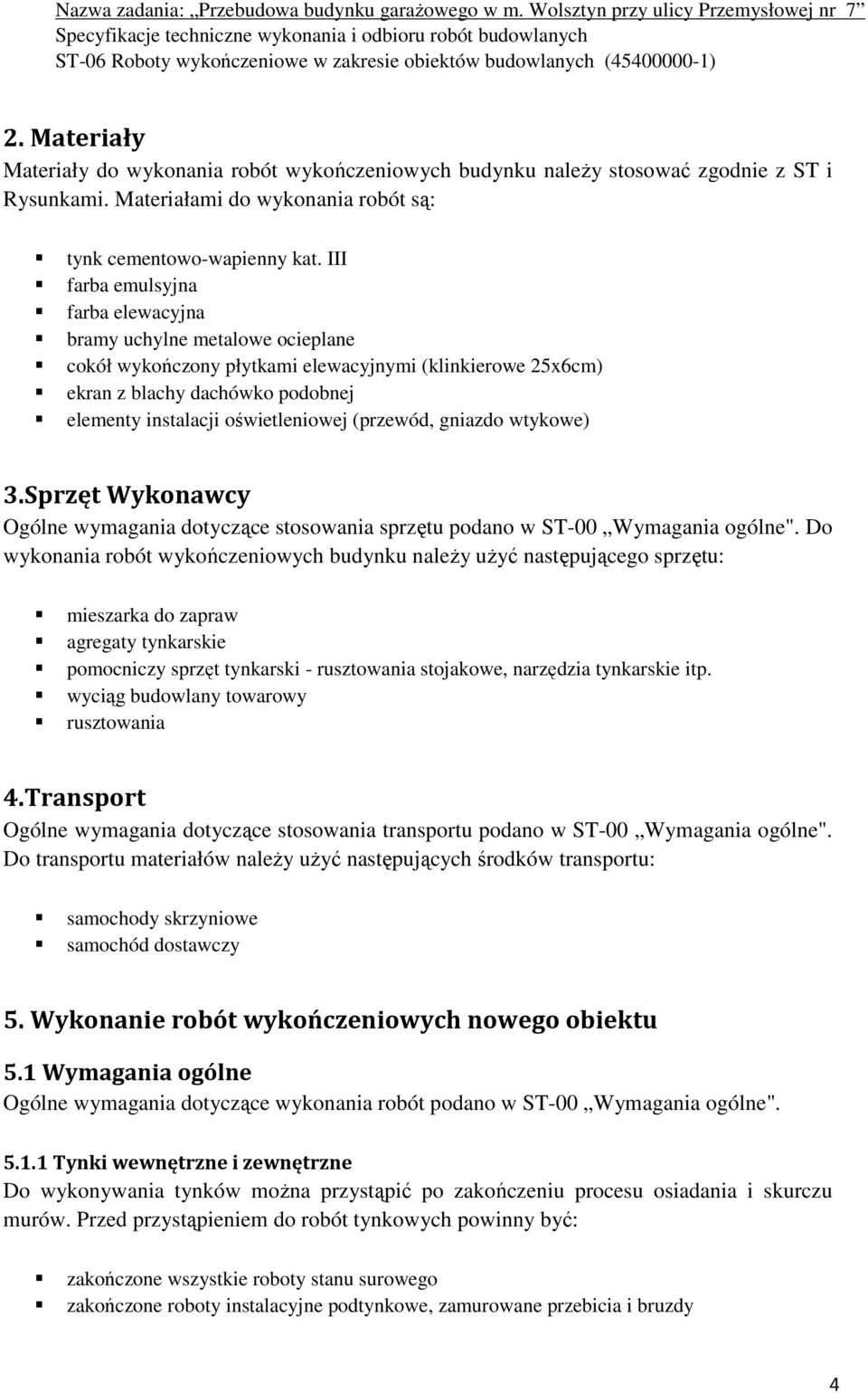

4 2. Materiały Materiały do wykonania robót wykończeniowych budynku należy stosować zgodnie z ST i Rysunkami. Materiałami do wykonania robót są: tynk cementowo-wapienny kat. III farba emulsyjna farba elewacyjna bramy uchylne metalowe ocieplane cokół wykończony płytkami elewacyjnymi (klinkierowe 25x6cm) ekran z blachy dachówko podobnej elementy instalacji oświetleniowej (przewód, gniazdo wtykowe) 3.Sprzęt Wykonawcy Ogólne wymagania dotyczące stosowania sprzętu podano w ST-00 Wymagania ogólne". Do wykonania robót wykończeniowych budynku należy użyć następującego sprzętu: mieszarka do zapraw agregaty tynkarskie pomocniczy sprzęt tynkarski - rusztowania stojakowe, narzędzia tynkarskie itp. wyciąg budowlany towarowy rusztowania 4.Transport Ogólne wymagania dotyczące stosowania transportu podano w ST-00 Wymagania ogólne". Do transportu materiałów należy użyć następujących środków transportu: samochody skrzyniowe samochód dostawczy 5. Wykonanie robót wykończeniowych nowego obiektu 5.1 Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST-00 Wymagania ogólne" Tynki wewnętrzne i zewnętrzne Do wykonywania tynków można przystąpić po zakończeniu procesu osiadania i skurczu murów. Przed przystąpieniem do robót tynkowych powinny być: zakończone wszystkie roboty stanu surowego zakończone roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy 4

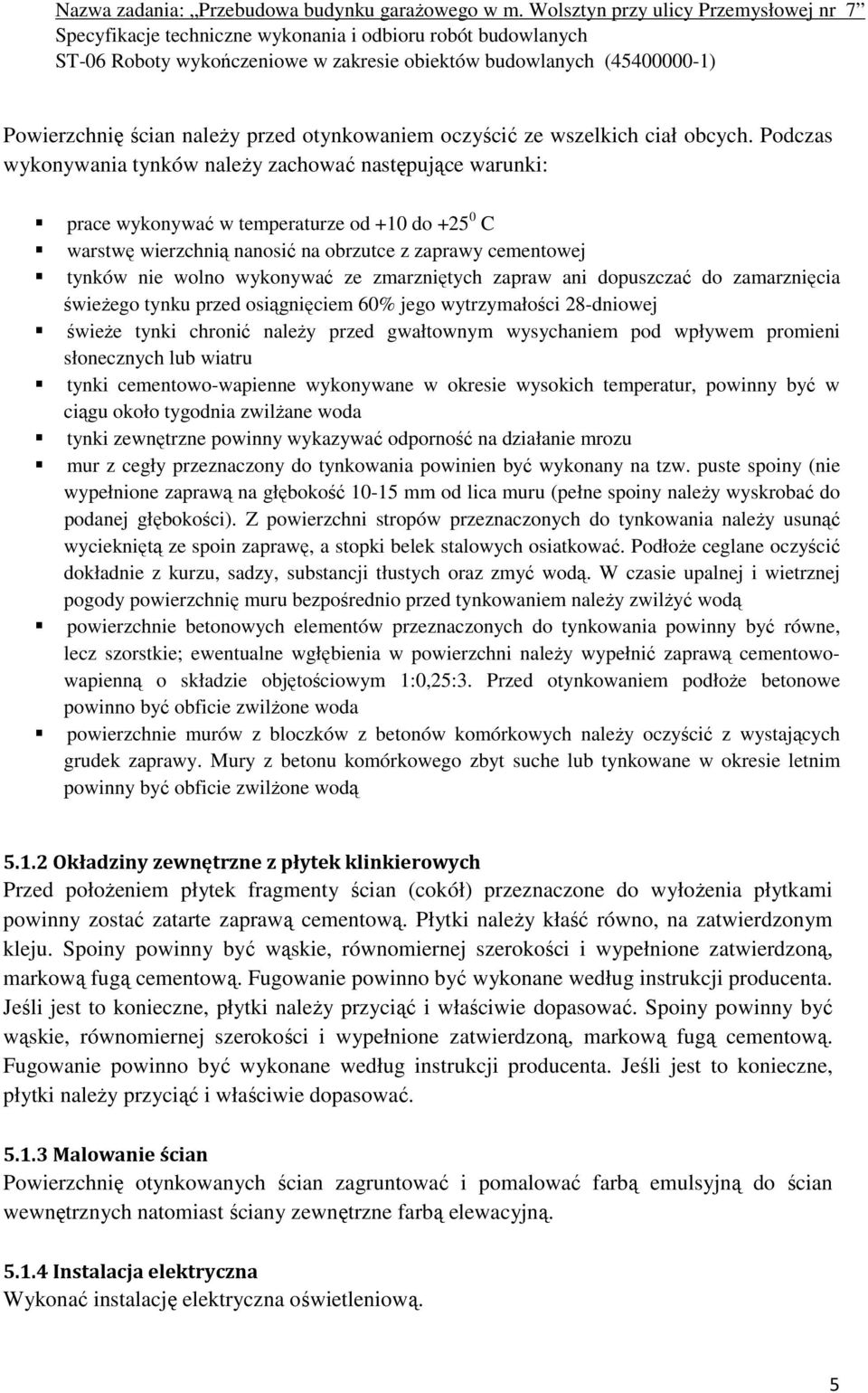

5 Powierzchnię ścian należy przed otynkowaniem oczyścić ze wszelkich ciał obcych. Podczas wykonywania tynków należy zachować następujące warunki: prace wykonywać w temperaturze od +10 do C warstwę wierzchnią nanosić na obrzutce z zaprawy cementowej tynków nie wolno wykonywać ze zmarzniętych zapraw ani dopuszczać do zamarznięcia świeżego tynku przed osiągnięciem 60% jego wytrzymałości 28-dniowej świeże tynki chronić należy przed gwałtownym wysychaniem pod wpływem promieni słonecznych lub wiatru tynki cementowo-wapienne wykonywane w okresie wysokich temperatur, powinny być w ciągu około tygodnia zwilżane woda tynki zewnętrzne powinny wykazywać odporność na działanie mrozu mur z cegły przeznaczony do tynkowania powinien być wykonany na tzw. puste spoiny (nie wypełnione zaprawą na głębokość mm od lica muru (pełne spoiny należy wyskrobać do podanej głębokości). Z powierzchni stropów przeznaczonych do tynkowania należy usunąć wyciekniętą ze spoin zaprawę, a stopki belek stalowych osiatkować. Podłoże ceglane oczyścić dokładnie z kurzu, sadzy, substancji tłustych oraz zmyć wodą. W czasie upalnej i wietrznej pogody powierzchnię muru bezpośrednio przed tynkowaniem należy zwilżyć wodą powierzchnie betonowych elementów przeznaczonych do tynkowania powinny być równe, lecz szorstkie; ewentualne wgłębienia w powierzchni należy wypełnić zaprawą cementowowapienną o składzie objętościowym 1:0,25:3. Przed otynkowaniem podłoże betonowe powinno być obficie zwilżone woda powierzchnie murów z bloczków z betonów komórkowych należy oczyścić z wystających grudek zaprawy. Mury z betonu komórkowego zbyt suche lub tynkowane w okresie letnim powinny być obficie zwilżone wodą Okładziny zewnętrzne z płytek klinkierowych Przed położeniem płytek fragmenty ścian (cokół) przeznaczone do wyłożenia płytkami powinny zostać zatarte zaprawą cementową. Płytki należy kłaść równo, na zatwierdzonym kleju. Spoiny powinny być wąskie, równomiernej szerokości i wypełnione zatwierdzoną, markową fugą cementową. Fugowanie powinno być wykonane według instrukcji producenta. Jeśli jest to konieczne, płytki należy przyciąć i właściwie dopasować. Spoiny powinny być wąskie, równomiernej szerokości i wypełnione zatwierdzoną, markową fugą cementową. Fugowanie powinno być wykonane według instrukcji producenta. Jeśli jest to konieczne, płytki należy przyciąć i właściwie dopasować Malowanie ścian Powierzchnię otynkowanych ścian zagruntować i pomalować farbą emulsyjną do ścian wewnętrznych natomiast ściany zewnętrzne farbą elewacyjną Instalacja elektryczna Wykonać instalację elektryczna oświetleniową. 5

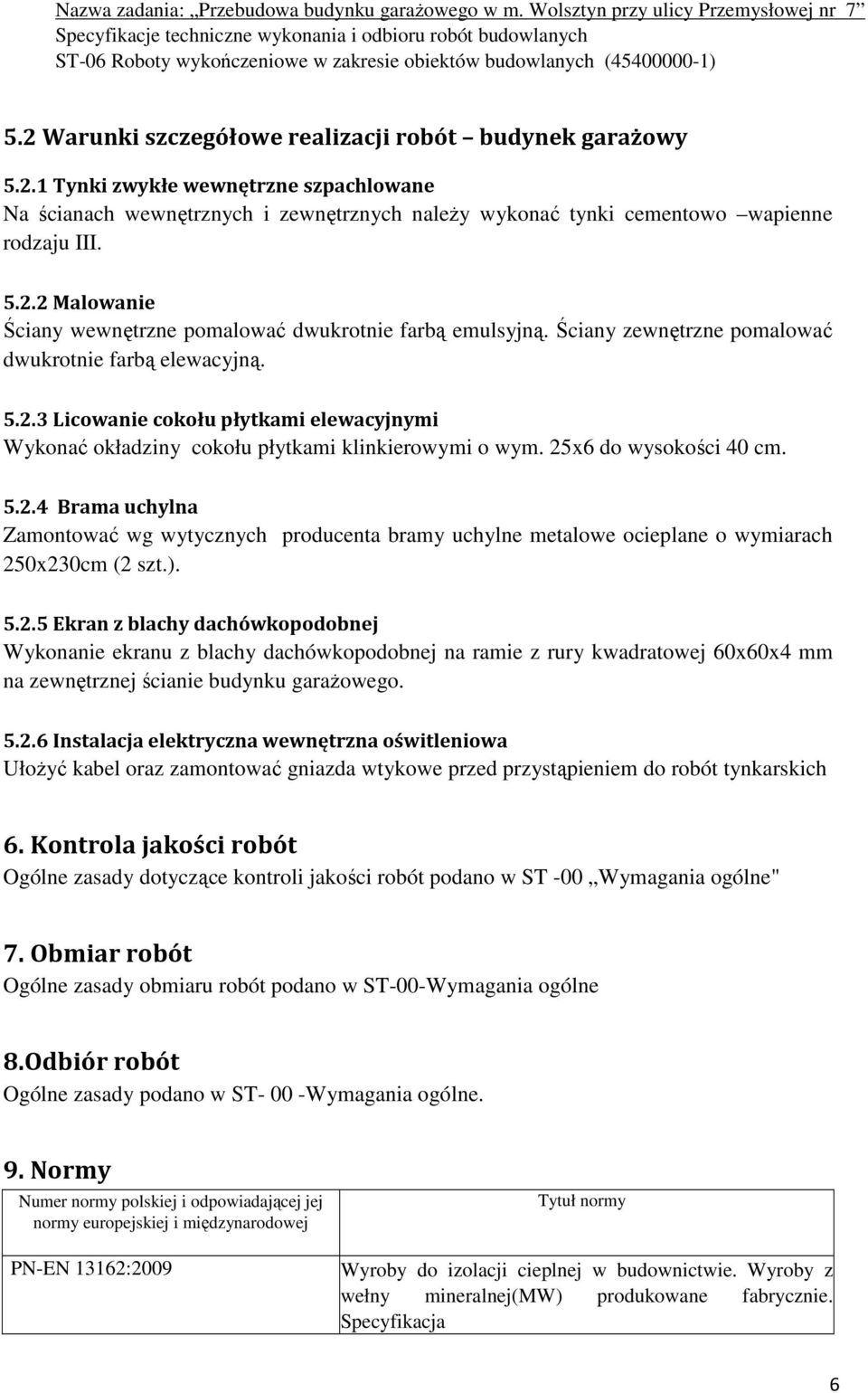

6 5.2 Warunki szczegółowe realizacji robót budynek garażowy Tynki zwykłe wewnętrzne szpachlowane Na ścianach wewnętrznych i zewnętrznych należy wykonać tynki cementowo wapienne rodzaju III Malowanie Ściany wewnętrzne pomalować dwukrotnie farbą emulsyjną. Ściany zewnętrzne pomalować dwukrotnie farbą elewacyjną Licowanie cokołu płytkami elewacyjnymi Wykonać okładziny cokołu płytkami klinkierowymi o wym. 25x6 do wysokości 40 cm Brama uchylna Zamontować wg wytycznych producenta bramy uchylne metalowe ocieplane o wymiarach 250x230cm (2 szt.) Ekran z blachy dachówkopodobnej Wykonanie ekranu z blachy dachówkopodobnej na ramie z rury kwadratowej 60x60x4 mm na zewnętrznej ścianie budynku garażowego Instalacja elektryczna wewnętrzna oświtleniowa Ułożyć kabel oraz zamontować gniazda wtykowe przed przystąpieniem do robót tynkarskich 6. Kontrola jakości robót Ogólne zasady dotyczące kontroli jakości robót podano w ST -00 Wymagania ogólne" 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST-00-Wymagania ogólne 8.Odbiór robót Ogólne zasady podano w ST- 00 -Wymagania ogólne. 9. Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-EN 13162:2009 Tytuł normy Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej(mw) produkowane fabrycznie. Specyfikacja 6

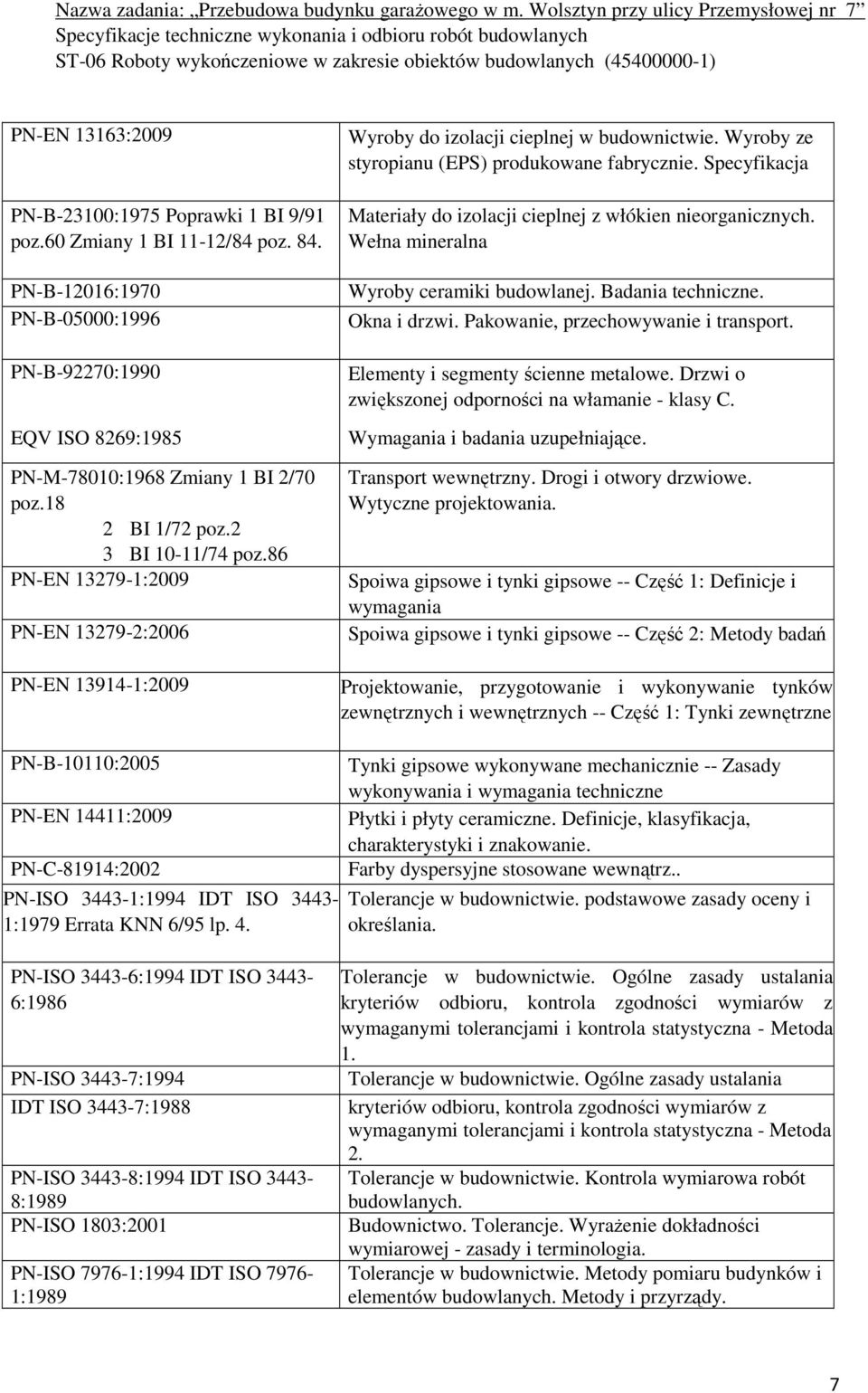

7 PN-EN 13163:2009 PN-B-23100:1975 Poprawki 1 BI 9/91 poz.60 Zmiany 1 BI 11-12/84 poz. 84. PN-B-12016:1970 PN-B-05000:1996 PN-B-92270:1990 EQV ISO 8269:1985 PN-M-78010:1968 Zmiany 1 BI 2/70 poz.18 2 BI 1/72 poz.2 3 BI 10-11/74 poz.86 PN-EN :2009 PN-EN :2006 PN-EN :2009 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja Materiały do izolacji cieplnej z włókien nieorganicznych. Wełna mineralna Wyroby ceramiki budowlanej. Badania techniczne. Okna i drzwi. Pakowanie, przechowywanie i transport. Elementy i segmenty ścienne metalowe. Drzwi o zwiększonej odporności na włamanie - klasy C. Wymagania i badania uzupełniające. Transport wewnętrzny. Drogi i otwory drzwiowe. Wytyczne projektowania. Spoiwa gipsowe i tynki gipsowe -- Część 1: Definicje i wymagania Spoiwa gipsowe i tynki gipsowe -- Część 2: Metody badań Projektowanie, przygotowanie i wykonywanie tynków zewnętrznych i wewnętrznych -- Część 1: Tynki zewnętrzne PN-B-10110:2005 PN-EN 14411:2009 PN-C-81914:2002 PN-ISO :1994 IDT ISO :1979 Errata KNN 6/95 lp. 4. Tynki gipsowe wykonywane mechanicznie -- Zasady wykonywania i wymagania techniczne Płytki i płyty ceramiczne. Definicje, klasyfikacja, charakterystyki i znakowanie. Farby dyspersyjne stosowane wewnątrz.. Tolerancje w budownictwie. podstawowe zasady oceny i określania. PN-ISO :1994 IDT ISO :1986 PN-ISO :1994 IDT ISO :1988 PN-ISO :1994 IDT ISO :1989 PN-ISO 1803:2001 PN-ISO :1994 IDT ISO :1989 Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 1. Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 2. Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych. Budownictwo. Tolerancje. Wyrażenie dokładności wymiarowej - zasady i terminologia. Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Metody i przyrządy. 7
