KOSZTORYS NAKŁADCZY OŚWIETLENIE ULICY DOJAZDOWEJ DO 'OSIEDLA POD LIPAMI" W MIEJSCOWOŚCI MIE- RZYN

Transkrypt

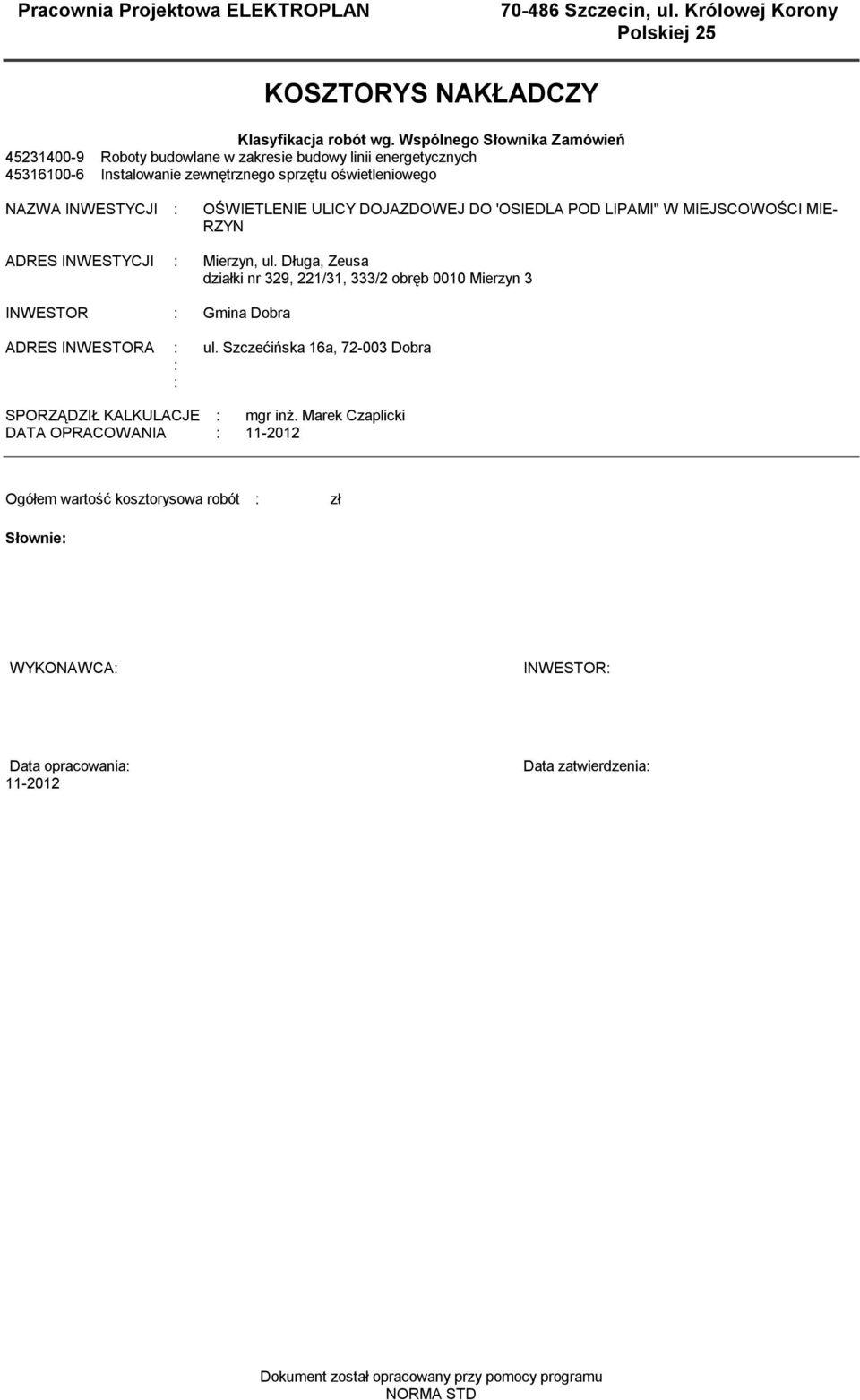

1 Pracownia Projektowa ELEKTROPLAN Szczecin, ul. Królowej Korony Polskiej 25 Klasyfikacja robót w. Wspólneo Słownika Zamówień Roboty budowlane w zakresie budowy linii eneretycznych Instalowanie zewnętrzneo sprzętu oświetlenioweo NAZWA INWESTYCJI : OŚWIETLENIE ULICY DOJAZDOWEJ DO 'OSIEDLA POD LIPAMI" W MIEJSCOWOŚCI MIE- RZYN ADRES INWESTYCJI : Mierzyn, ul. Dłua, Zeusa działki nr 329, 221/31, 333/2 obręb 0010 Mierzyn 3 INWESTOR : Gmina Dobra ADRES INWESTORA : : : ul. Szczećińska 16a, Dobra SPORZĄDZIŁ KALKULACJE : mr inż. Marek Czaplicki DATA OPRACOWANIA : Oółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA: INWESTOR: Data opracowania: Data zatwierdzenia: Dokument został opracowany przy pomocy proramu NORMA STD

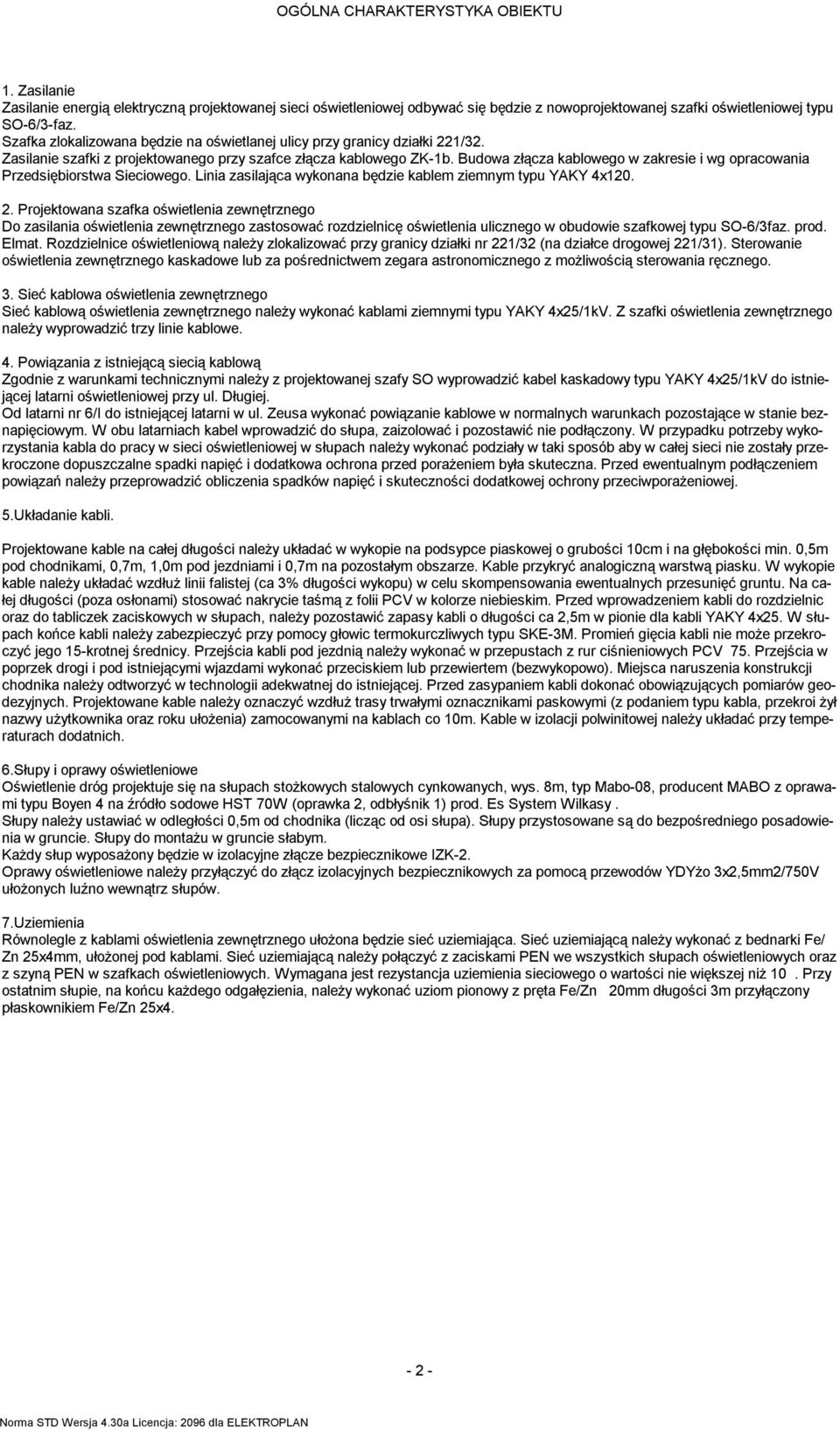

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU 1. Zasilanie Zasilanie enerią elektryczną projektowanej sieci oświetleniowej odbywać się będzie z nowoprojektowanej szafki oświetleniowej typu SO-6/3-faz. Szafka zlokalizowana będzie na oświetlanej ulicy przy ranicy działki 221/32. Zasilanie szafki z projektowaneo przy szafce złącza kabloweo ZK-1b. Budowa złącza kabloweo w zakresie i w opracowania Przedsiębiorstwa Siecioweo. Linia zasilająca wykonana będzie kablem ziemnym typu YAKY 4x Projektowana szafka oświetlenia zewnętrzneo Do zasilania oświetlenia zewnętrzneo zastosować rozdzielnicę oświetlenia uliczneo w obudowie szafkowej typu SO-6/3faz. prod. Elmat. Rozdzielnice oświetleniową należy zlokalizować przy ranicy działki nr 221/32 (na działce droowej 221/31). Sterowanie oświetlenia zewnętrzneo kaskadowe lub za pośrednictwem zeara astronomiczneo z możliwością sterowania ręczneo. 3. Sieć kablowa oświetlenia zewnętrzneo Sieć kablową oświetlenia zewnętrzneo należy wykonać kablami ziemnymi typu YAKY 4x25/1kV. Z szafki oświetlenia zewnętrzneo należy wyprowadzić trzy linie kablowe. 4. Powiązania z istniejącą siecią kablową Zodnie z warunkami technicznymi należy z projektowanej szafy SO wyprowadzić kabel kaskadowy typu YAKY 4x25/1kV do istniejącej latarni oświetleniowej przy ul. Dłuiej. Od latarni nr 6/I do istniejącej latarni w ul. Zeusa wykonać powiązanie kablowe w normalnych warunkach pozostające w stanie beznapięciowym. W obu latarniach kabel wprowadzić do słupa, zaizolować i pozostawić nie podłączony. W przypadku potrzeby wykorzystania kabla do pracy w sieci oświetleniowej w słupach należy wykonać podziały w taki sposób aby w całej sieci nie zostały przekroczone dopuszczalne spadki napięć i dodatkowa ochrona przed porażeniem była skuteczna. Przed ewentualnym podłączeniem powiązań należy przeprowadzić obliczenia spadków napięć i skuteczności dodatkowej ochrony przeciwporażeniowej. 5.Układanie kabli. Projektowane kable na całej dłuości należy układać w wykopie na podsypce piaskowej o rubości 10cm i na łębokości min. 0,5m pod chodnikami, 0,7m, 1,0m pod jezdniami i 0,7m na pozostałym obszarze. Kable przykryć analoiczną warstwą piasku. W wykopie kable należy układać wzdłuż linii falistej (ca 3% dłuości wykopu) w celu skompensowania ewentualnych przesunięć runtu. Na całej dłuości (poza osłonami) stosować nakrycie taśmą z folii PCV w kolorze niebieskim. Przed wprowadzeniem kabli do rozdzielnic oraz do tabliczek zaciskowych w słupach, należy pozostawić zapasy kabli o dłuości ca 2,5m w pionie dla kabli YAKY 4x25. W słupach końce kabli należy zabezpieczyć przy pomocy łowic termokurczliwych typu SKE-3M. Promień ięcia kabli nie może przekroczyć jeo 15-krotnej średnicy. Przejścia kabli pod jezdnią należy wykonać w przepustach z rur ciśnieniowych PCV 75. Przejścia w poprzek droi i pod istniejącymi wjazdami wykonać przeciskiem lub przewiertem (bezwykopowo). Miejsca naruszenia konstrukcji chodnika należy odtworzyć w technoloii adekwatnej do istniejącej. Przed zasypaniem kabli dokonać obowiązujących pomiarów eodezyjnych. Projektowane kable należy oznaczyć wzdłuż trasy trwałymi oznacznikami paskowymi (z podaniem typu kabla, przekroi żył nazwy użytkownika oraz roku ułożenia) zamocowanymi na kablach co 10m. Kable w izolacji polwinitowej należy układać przy temperaturach dodatnich. 6.Słupy i oprawy oświetleniowe Oświetlenie dró projektuje się na słupach stożkowych stalowych cynkowanych, wys. 8m, typ Mabo-08, producent MABO z oprawami typu Boyen 4 na źródło sodowe HST 70W (oprawka 2, odbłyśnik 1) prod. Es System Wilkasy. Słupy należy ustawiać w odlełości 0,5m od chodnika (licząc od osi słupa). Słupy przystosowane są do bezpośrednieo posadowienia w runcie. Słupy do montażu w runcie słabym. Każdy słup wyposażony będzie w izolacyjne złącze bezpiecznikowe IZK-2. Oprawy oświetleniowe należy przyłączyć do złącz izolacyjnych bezpiecznikowych za pomocą przewodów YDYżo 3x2,5mm2/750V ułożonych luźno wewnątrz słupów. 7.Uziemienia Równolele z kablami oświetlenia zewnętrzneo ułożona będzie sieć uziemiająca. Sieć uziemiającą należy wykonać z bednarki Fe/ Zn 25x4mm, ułożonej pod kablami. Sieć uziemiającą należy połączyć z zaciskami PEN we wszystkich słupach oświetleniowych oraz z szyną PEN w szafkach oświetleniowych. Wymaana jest rezystancja uziemienia siecioweo o wartości nie większej niż 10. Przy ostatnim słupie, na końcu każdeo odałęzienia, należy wykonać uziom pionowy z pręta Fe/Zn 20mm dłuości 3m przyłączony płaskownikiem Fe/Zn 25x

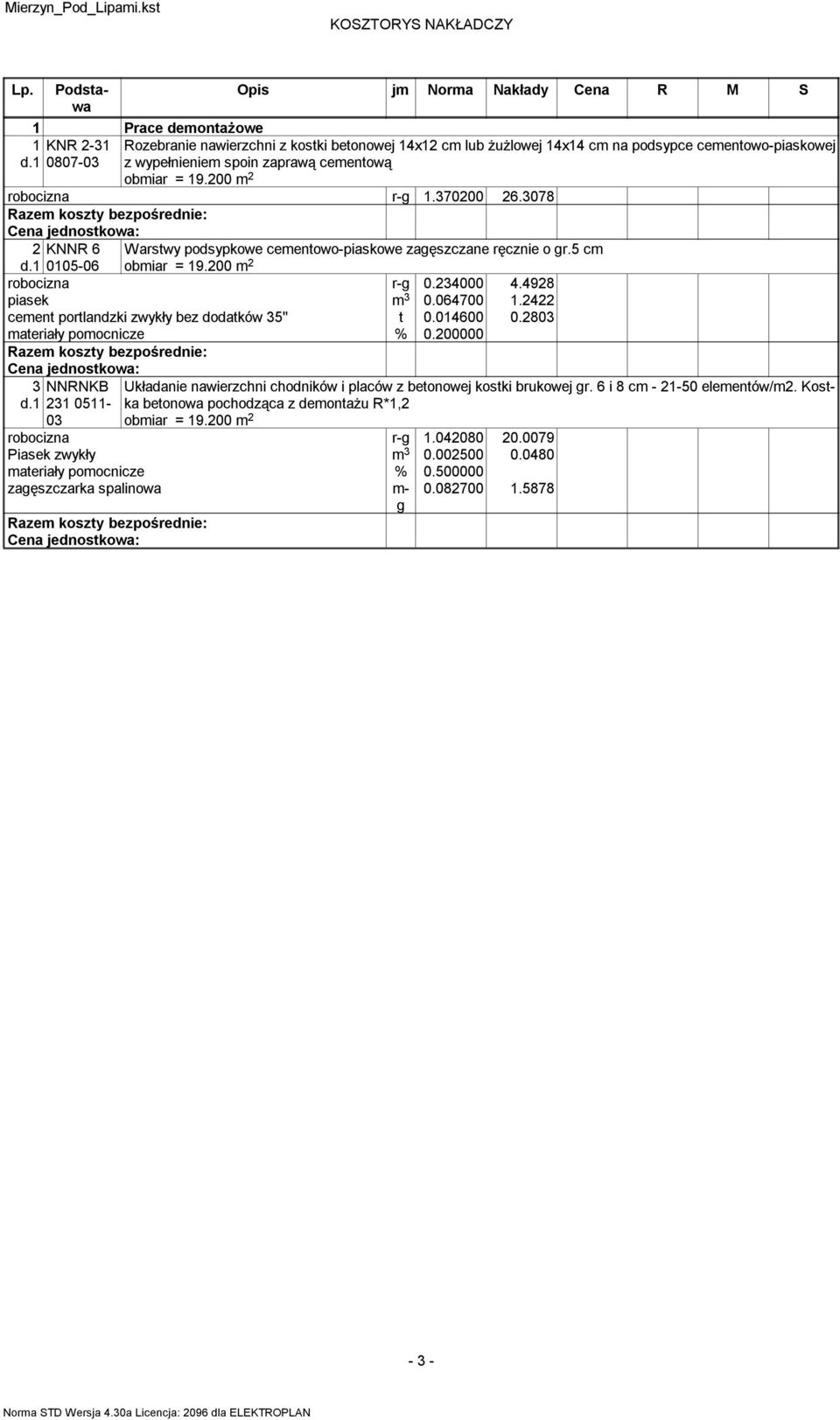

3 Lp. Podstawa 1 Prace demontażowe 1 KNR 2-31 d Rozebranie nawierzchni z kostki betonowej 14x12 cm lub żużlowej 14x14 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową obmiar = m 2 robocizna r KNNR 6 d Warstwy podsypkowe cementowo-piaskowe zaęszczane ręcznie o r.5 cm obmiar = m 2 robocizna r piasek m cement portlandzki zwykły bez dodatków 35'' t materiały pomocnicze % NNRNKB d Układanie nawierzchni chodników i placów z betonowej kostki brukowej r. 6 i 8 cm elementów/m2. Kostka betonowa pochodząca z demontażu R*1,2 obmiar = m 2 03 robocizna r Piasek zwykły m materiały pomocnicze % zaęszczarka spalinowa m

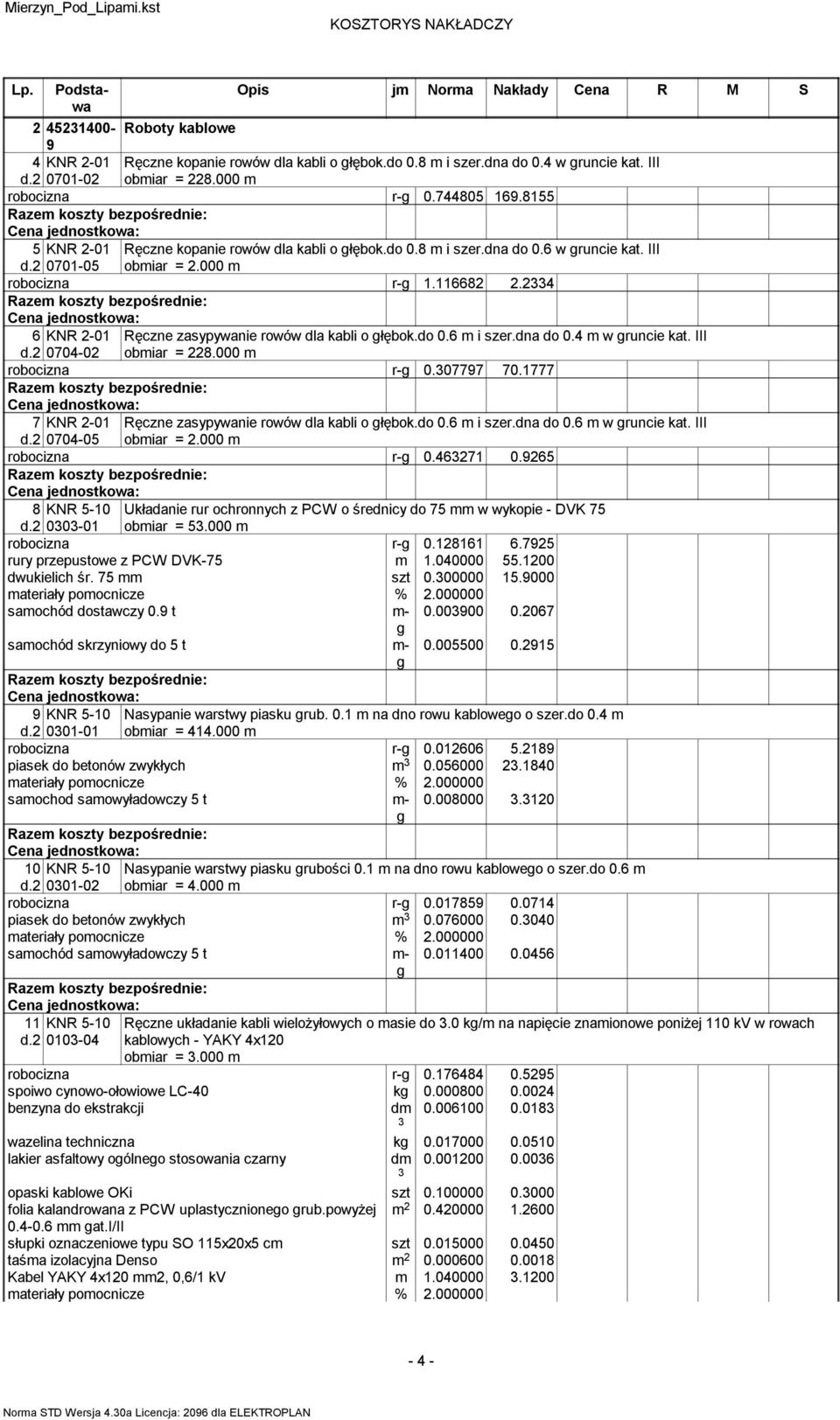

4 KNR 2-01 Roboty kablowe Ręczne kopanie rowów dla kabli o łębok.do 0.8 m i szer.dna do 0.4 w runcie kat. III obmiar = m d robocizna r KNR 2-01 d Ręczne kopanie rowów dla kabli o łębok.do 0.8 m i szer.dna do 0.6 w runcie kat. III obmiar = m robocizna r KNR 2-01 d Ręczne zasypywanie rowów dla kabli o łębok.do 0.6 m i szer.dna do 0.4 m w runcie kat. III obmiar = m robocizna r KNR 2-01 d Ręczne zasypywanie rowów dla kabli o łębok.do 0.6 m i szer.dna do 0.6 m w runcie kat. III obmiar = m robocizna r KNR 5-10 d Układanie rur ochronnych z PCW o średnicy do 75 mm w wykopie - DVK 75 obmiar = m robocizna r rury przepustowe z PCW DVK-75 m dwukielich śr. 75 mm szt samochód dostawczy 0.9 t m samochód skrzyniowy do 5 t m KNR 5-10 d Nasypanie warstwy piasku rub. 0.1 m na dno rowu kabloweo o szer.do 0.4 m obmiar = m robocizna r piasek do betonów zwykłych m samochod samowyładowczy 5 t m KNR 5-10 d Nasypanie warstwy piasku rubości 0.1 m na dno rowu kabloweo o szer.do 0.6 m obmiar = m robocizna r piasek do betonów zwykłych m samochód samowyładowczy 5 t m KNR 5-10 d Ręczne układanie kabli wielożyłowych o masie do 3.0 k/m na napięcie znamionowe poniżej 110 kv w rowach kablowych - YAKY 4x120 obmiar = m robocizna r spoiwo cynowo-ołowiowe LC-40 k benzyna do ekstrakcji dm wazelina techniczna k lakier asfaltowy oólneo stosowania czarny dm opaski kablowe OKi szt folia kalandrowana z PCW uplastycznioneo rub.powyżej m mm at.i/ii słupki oznaczeniowe typu SO 115x20x5 cm szt taśma izolacyjna Denso m Kabel YAKY 4x120 mm2, 0,6/1 kv m

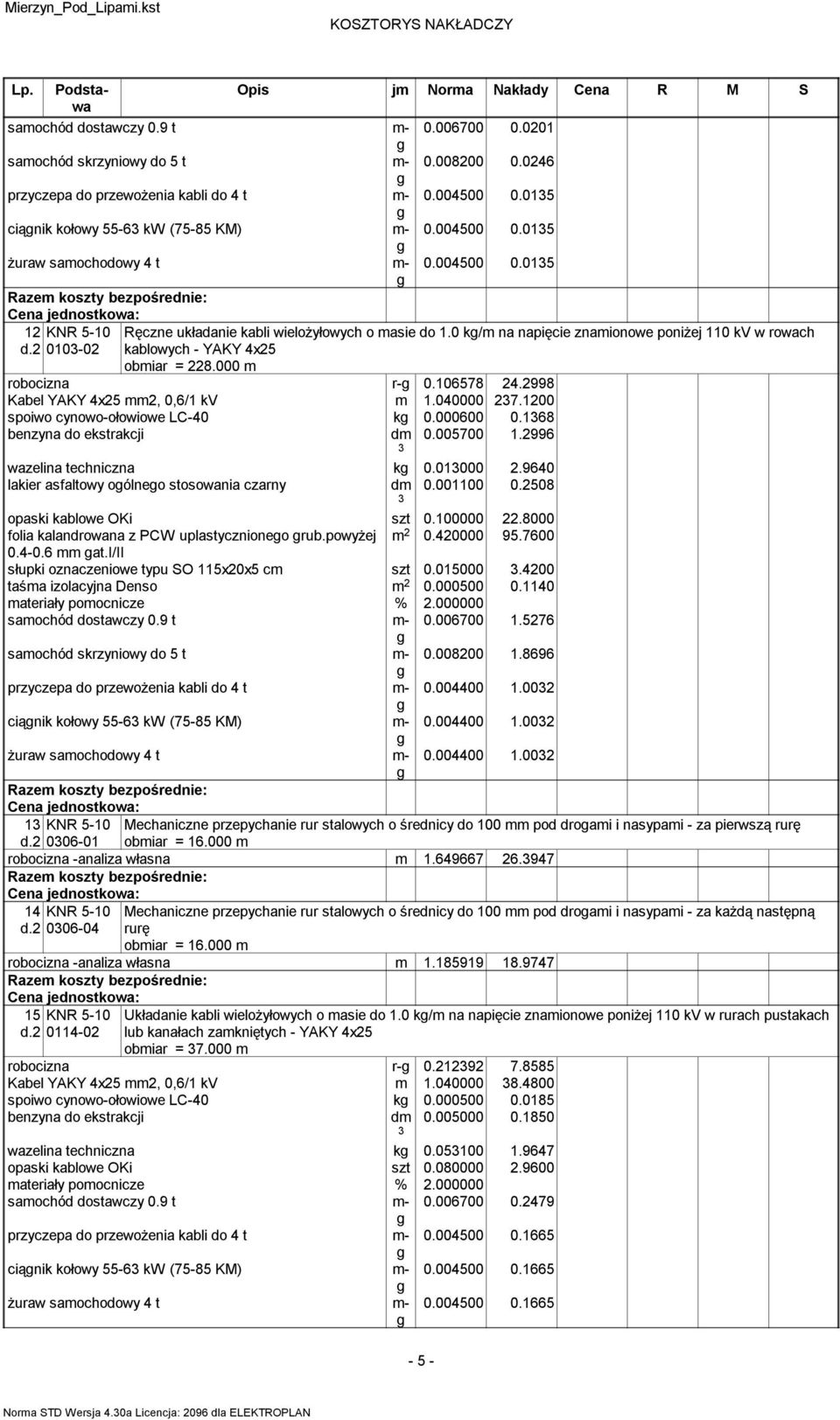

5 samochód dostawczy 0.9 t m samochód skrzyniowy do 5 t m przyczepa do przewożenia kabli do 4 t m ciąnik kołowy kw (75-85 KM) m żuraw samochodowy 4 t m KNR 5-10 d Ręczne układanie kabli wielożyłowych o masie do 1.0 k/m na napięcie znamionowe poniżej 110 kv w rowach kablowych - YAKY 4x25 obmiar = m robocizna r Kabel YAKY 4x25 mm2, 0,6/1 kv m spoiwo cynowo-ołowiowe LC-40 k benzyna do ekstrakcji dm wazelina techniczna k lakier asfaltowy oólneo stosowania czarny dm opaski kablowe OKi szt folia kalandrowana z PCW uplastycznioneo rub.powyżej m mm at.i/ii słupki oznaczeniowe typu SO 115x20x5 cm szt taśma izolacyjna Denso m samochód dostawczy 0.9 t m samochód skrzyniowy do 5 t m przyczepa do przewożenia kabli do 4 t m ciąnik kołowy kw (75-85 KM) m żuraw samochodowy 4 t m KNR 5-10 d Mechaniczne przepychanie rur stalowych o średnicy do 100 mm pod droami i nasypami - za pierwszą rurę obmiar = m robocizna -analiza własna m KNR 5-10 d Mechaniczne przepychanie rur stalowych o średnicy do 100 mm pod droami i nasypami - za każdą następną rurę obmiar = m robocizna -analiza własna m KNR 5-10 d Układanie kabli wielożyłowych o masie do 1.0 k/m na napięcie znamionowe poniżej 110 kv w rurach pustakach lub kanałach zamkniętych - YAKY 4x25 obmiar = m robocizna r Kabel YAKY 4x25 mm2, 0,6/1 kv m spoiwo cynowo-ołowiowe LC-40 k benzyna do ekstrakcji dm wazelina techniczna k opaski kablowe OKi szt samochód dostawczy 0.9 t m przyczepa do przewożenia kabli do 4 t m ciąnik kołowy kw (75-85 KM) m żuraw samochodowy 4 t m

6 16 KNR 5-08 d Mechaniczne porążanie uziomów prętowych w runcie kat. III obmiar = m robocizna r pręty stalowe ocynkowane fi 20 dł. 3m szt materiały pomocnicze % wibromłot elektryczny lub spalinowy do 3kW m spawarka elektryczna transformatorowa do 500 A m KNR-W 5- d Układanie bednarki w rowach kablowych obmiar = m 07 robocizna r bednarka FeZn 25x4 k materiały pomocnicze % spawarka m- 18 KNR-W 5- d Układanie bednarki w kanałach lub tunelach luzem - bednarka do 120 mm2 obmiar = m 01 robocizna r bednarka FeZn 25x4 k materiały pomocnicze % spawarka m KNR 5-15 d Szafki kablowe o masie 200 k - szafa oświetlenia uliczneo obmiar = szt. robocizna r Szafa oświetlenia uliczneo SO-6/3 - kompletna szt materiały pomocnicze % samochód skrzyniowy do 5 t'' m- żuraw samochodowy 5-6 t m- 20 KNR-W 5- d Montaż łowic kablowych - zarobienie na sucho końca kabla 4-żyłoweo o przekroju do 50 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych obmiar = szt. 10 robocizna r końcówki kablowe szt uchwyty kablowe uniwersalne typ UKU szt opaski kablowe OKi szt materiały pomocnicze % KNR-W 5- d Montaż łowic kablowych - zarobienie na sucho końca kabla 4-żyłoweo o przekroju do 120 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych obmiar = szt. 11 robocizna r końcówki kablowe szt uchwyty kablowe uniwersalne typ UKU szt opaski kablowe OKi szt materiały pomocnicze % KNR Badanie złącza sieci ochronnej lub uziemiającej d obmiar = szt. robocizna r d.2 KNR Badanie odcinków linii kablowych do 1 kv obmiar = odc

7 robocizna r

8 KNR 2-01 d Instalowanie zewnętrzneo sprzętu oświetlenioweo Wykopy ręczne o łębok.do 2 m w runcie kat. III wraz z zasypaniem dla słupow elektroeneretycznych linii napowietrznych niskieo napiecia obmiar = m 3 robocizna r KNR 5-10 d Ręczne stawianie słupów oświetleniowych o masie do 250 k w runcie kat.i-iii - słup Mabo-08 wys. 8m obmiar = szt. robocizna r słup Mabo-08 wys. 8m szt żuraw samochodowy do 4 t'' m samochód skrzyniowy do 5 t' m przyczepa dłużycowa do 4.5 t m KNR 5-10 d Układanie rur iętkich rubościennych w słupie - DVR-50 obmiar = m robocizna r rury DVR-50 m samochód dostawczy 0.9 t m- samochód skrzyniowy do 5 t m- 27 KNR 5-10 d Montaż na słupie opraw do lamp sodowych (1 lampa w oprawie) Oprawa typu Bayen 4-70W - kompletna obmiar = szt. robocizna r Oprawa typu Bayen 4-70W - kompletna kpl samochód dostawczy 0.9 t m- podnośnik montażowy PMH samochodowy m- 28 KNR 5-10 d Montaż złączek kablowych w słupie ZK szt IZK szt IZK szt obmiar = szt. robocizna r ZK-2-03 szt IZK-2-02 szt IZK-2-01 szt samochód dostawczy 0.9 t m KNR-W 5- d Podłączenie przewodów pojedynczych pod zaciski lub bolce; przekrój żyły do 16 mm2 obmiar = szt. 04 robocizna r przewód LYż 1x16 m KNR 5-10 d Wciąanie przewodów do słupa - YDYżo 3x2,5 obmiar = m - 8 -

9 robocizna r przewód YDYżo 3x2,5 m podnośnik montażowy PMH samochodowy m

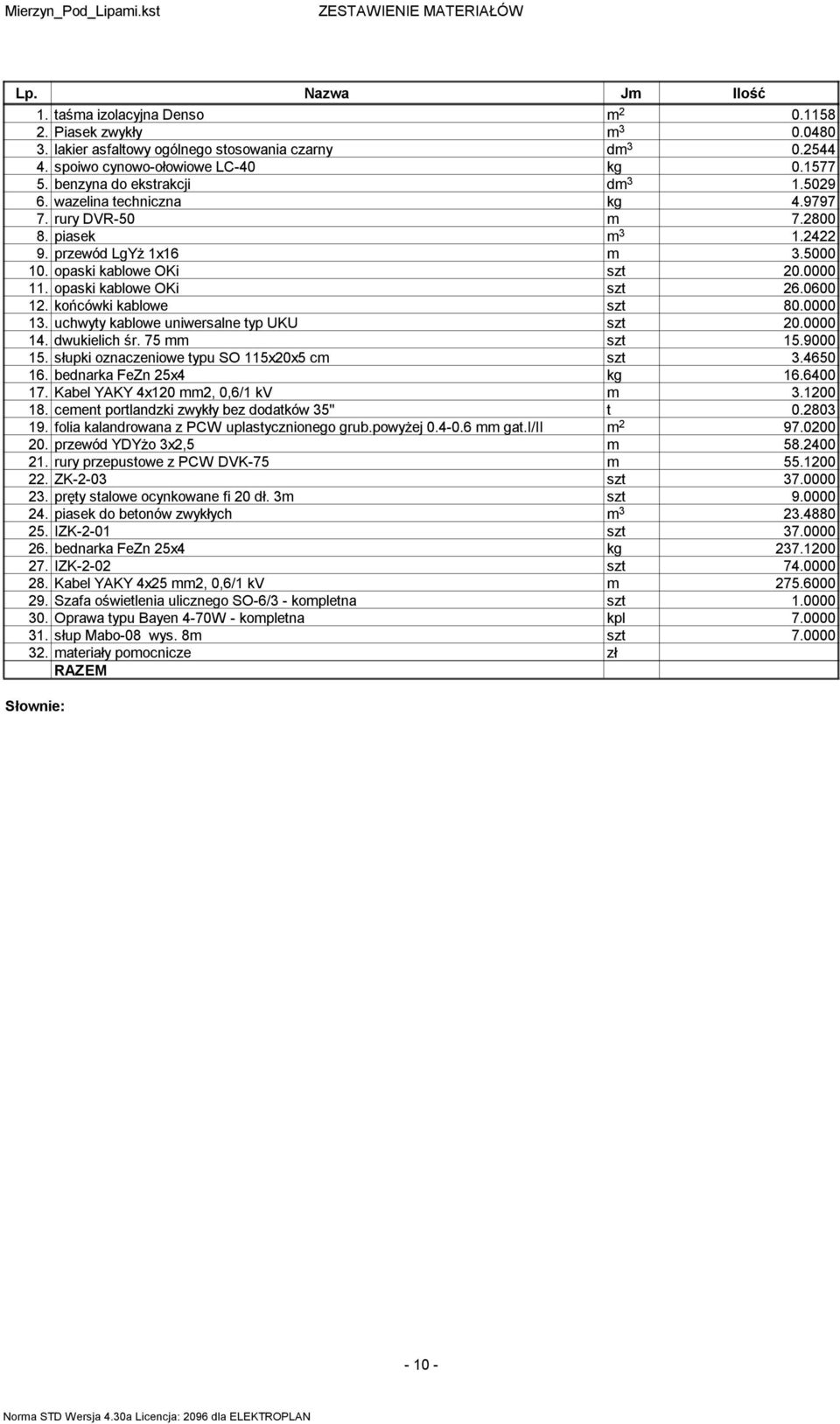

10 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość 1. taśma izolacyjna Denso m Piasek zwykły m lakier asfaltowy oólneo stosowania czarny dm spoiwo cynowo-ołowiowe LC-40 k benzyna do ekstrakcji dm wazelina techniczna k rury DVR-50 m piasek m przewód LYż 1x16 m opaski kablowe OKi szt opaski kablowe OKi szt końcówki kablowe szt uchwyty kablowe uniwersalne typ UKU szt dwukielich śr. 75 mm szt słupki oznaczeniowe typu SO 115x20x5 cm szt bednarka FeZn 25x4 k Kabel YAKY 4x120 mm2, 0,6/1 kv m cement portlandzki zwykły bez dodatków 35'' t folia kalandrowana z PCW uplastycznioneo rub.powyżej mm at.i/ii m przewód YDYżo 3x2,5 m rury przepustowe z PCW DVK-75 m ZK-2-03 szt pręty stalowe ocynkowane fi 20 dł. 3m szt piasek do betonów zwykłych m IZK-2-01 szt bednarka FeZn 25x4 k IZK-2-02 szt Kabel YAKY 4x25 mm2, 0,6/1 kv m Szafa oświetlenia uliczneo SO-6/3 - kompletna szt Oprawa typu Bayen 4-70W - kompletna kpl słup Mabo-08 wys. 8m szt materiały pomocnicze zł RAZEM Słownie:
