P R Z E D M I A R R O B Ó T

Transkrypt

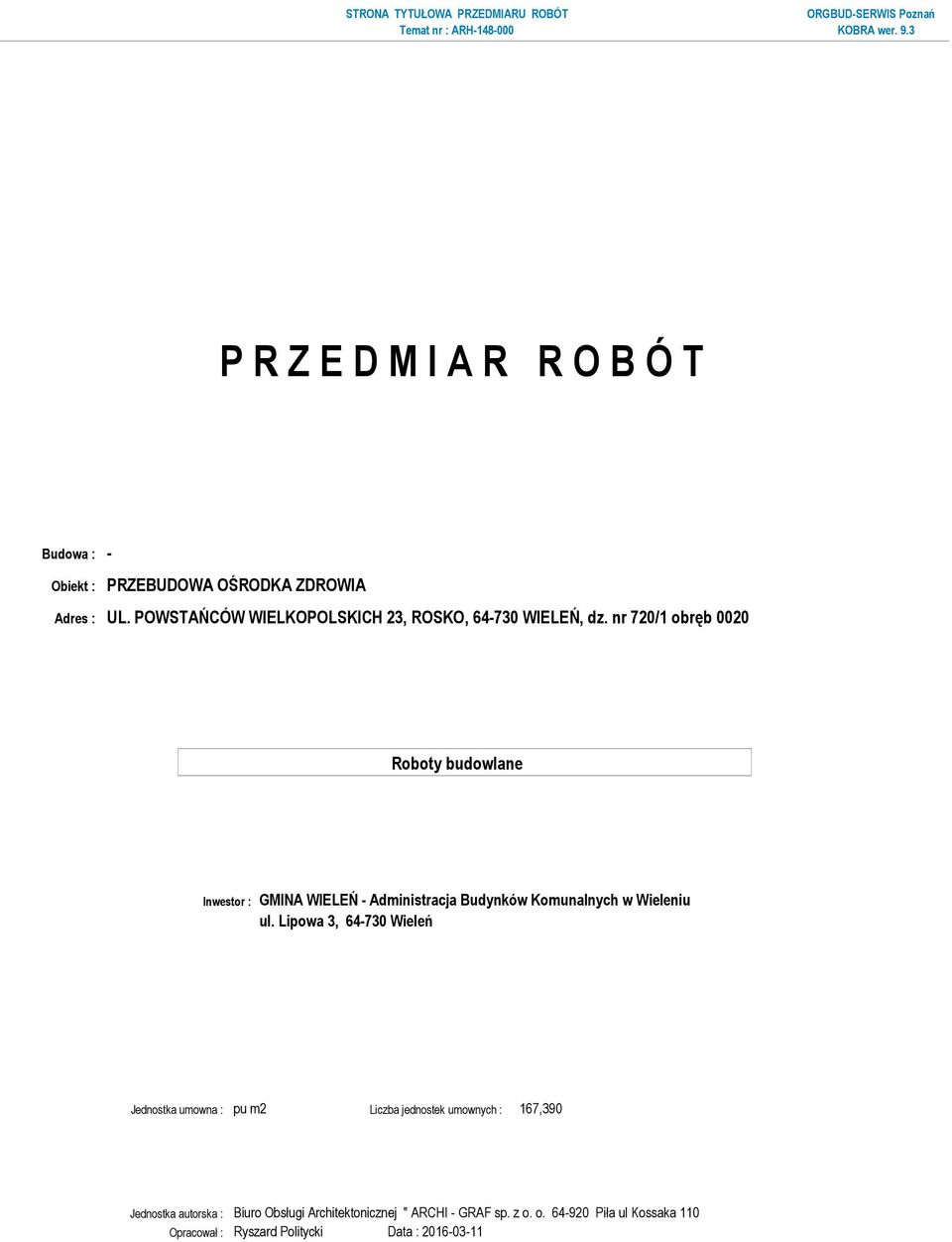

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : - Obiekt : PRZEBUDOWA OŚRODKA ZDROWIA Adres : UL. POWSTAŃCÓW WIELKOPOLSKICH 23, ROSKO, WIELEŃ, dz. nr 720/1 obręb 0020 Inwestor : GMINA WIELEŃ - Administracja Budynków Komunalnych w Wieleniu ul. Lipowa 3, Wieleń Jednostka umowna : pu m2 Liczba jednostek umownych : 167,390 Jednostka autorska : Biuro Obsługi Architektonicznej " ARCHI - GRAF sp. z o. o Piła ul Kossaka 110 Opracował : Ryszard Politycki Data :

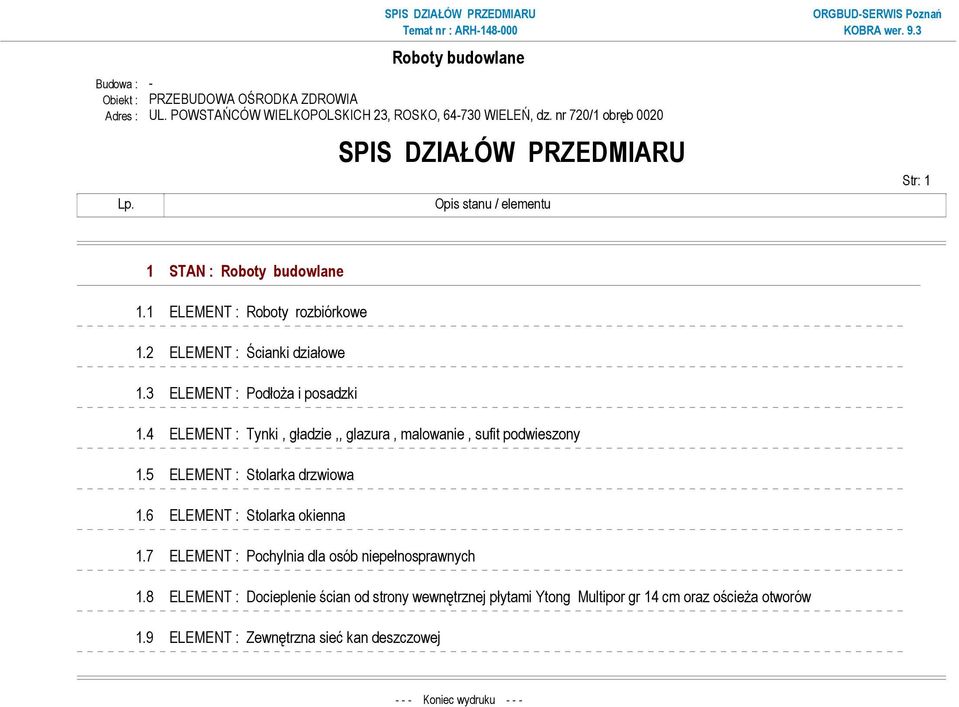

2 SPIS DZIAŁÓW PRZEDMIARU Budowa : - Obiekt : PRZEBUDOWA OŚRODKA ZDROWIA Adres : UL. POWSTAŃCÓW WIELKOPOLSKICH 23, ROSKO, WIELEŃ, dz. nr 720/1 obręb 0020 Lp. SPIS DZIAŁÓW PRZEDMIARU Opis stanu / elementu Str: 1 1 STAN : 1.1 ELEMENT : Roboty rozbiórkowe 1.2 ELEMENT : Ścianki działowe 1.3 ELEMENT : PodłoŜa i posadzki 1.4 ELEMENT : Tynki, gładzie,, glazura, malowanie, sufit podwieszony 1.5 ELEMENT : Stolarka drzwiowa 1.6 ELEMENT : Stolarka okienna 1.7 ELEMENT : Pochylnia dla osób niepełnosprawnych 1.8 ELEMENT : Docieplenie ścian od strony wewnętrznej płytami Ytong Multipor gr 14 cm oraz ościeŝa otworów 1.9 ELEMENT : Zewnętrzna sieć kan deszczowej Koniec wydruku - - -

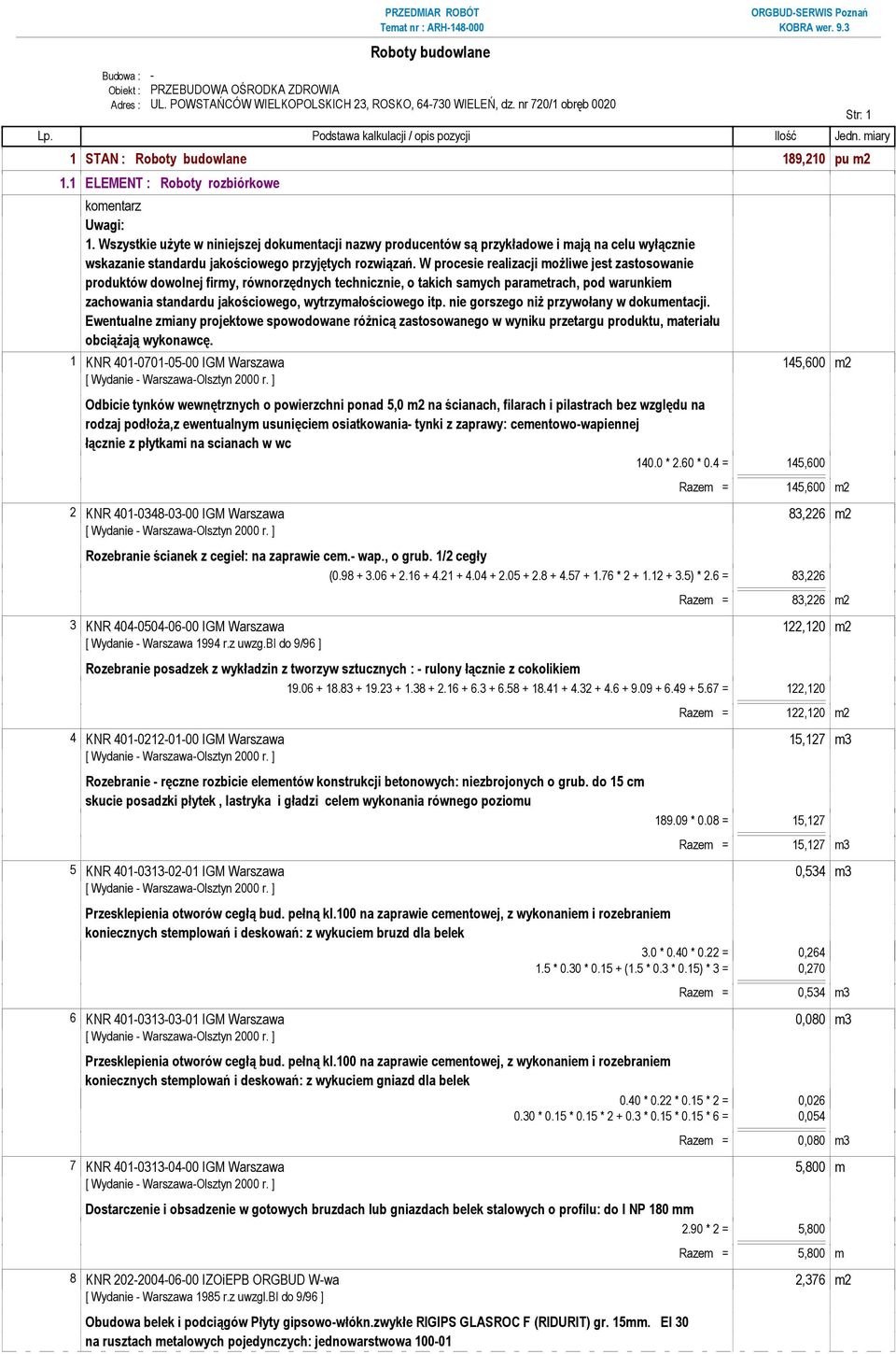

3 PRZEDMIAR ROBÓT Budowa : - Obiekt : PRZEBUDOWA OŚRODKA ZDROWIA Adres : UL. POWSTAŃCÓW WIELKOPOLSKICH 23, ROSKO, WIELEŃ, dz. nr 720/1 obręb STAN : 189,210 pu m2 1.1 ELEMENT : Roboty rozbiórkowe komentarz Uwagi: 1. Wszystkie uŝyte w niniejszej dokumentacji nazwy producentów są przykładowe i mają na celu wyłącznie wskazanie standardu jakościowego przyjętych rozwiązań. W procesie realizacji moŝliwe jest zastosowanie produktów dowolnej firmy, równorzędnych technicznie, o takich samych parametrach, pod warunkiem zachowania standardu jakościowego, wytrzymałościowego itp. nie gorszego niŝ przywołany w dokumentacji. Ewentualne zmiany projektowe spowodowane róŝnicą zastosowanego w wyniku przetargu produktu, materiału obciąŝają wykonawcę. 1 KNR IGM Warszawa 145,600 m2 Odbicie tynków wewnętrznych o powierzchni ponad 5,0 m2 na ścianach, filarach i pilastrach bez względu na rodzaj podłoŝa,z ewentualnym usunięciem osiatkowania- tynki z zaprawy: cementowo-wapiennej łącznie z płytkami na scianach w wc * 2.60 * 0.4 = 145,600 Razem = 145,600 m2 2 KNR IGM Warszawa 83,226 m2 Rozebranie ścianek z cegieł: na zaprawie cem.- wap., o grub. 1/2 cegły ( * ) * 2.6 = 83,226 Razem = 83,226 m2 3 KNR IGM Warszawa 122,120 m2 [ Wydanie - Warszawa 1994 r.z uwzg.bi do 9/96 ] Rozebranie posadzek z wykładzin z tworzyw sztucznych : - rulony łącznie z cokolikiem = 122,120 Razem = 122,120 m2 4 KNR IGM Warszawa 15,127 m3 Rozebranie - ręczne rozbicie elementów konstrukcji betonowych: niezbrojonych o grub. do 15 cm skucie posadzki płytek, lastryka i gładzi celem wykonania równego poziomu * 0.08 = 15,127 Razem = 15,127 m3 5 KNR IGM Warszawa 0,534 m3 Przesklepienia otworów cegłą bud. pełną kl.100 na zaprawie cementowej, z wykonaniem i rozebraniem koniecznych stemplowań i deskowań: z wykuciem bruzd dla belek 3.0 * 0.40 * 0.22 = 0, * 0.30 * (1.5 * 0.3 * 0.15) * 3 = 0,270 Razem = 0,534 m3 6 KNR IGM Warszawa 0,080 m3 Przesklepienia otworów cegłą bud. pełną kl.100 na zaprawie cementowej, z wykonaniem i rozebraniem koniecznych stemplowań i deskowań: z wykuciem gniazd dla belek 0.40 * 0.22 * 0.15 * 2 = 0, * 0.15 * 0.15 * * 0.15 * 0.15 * 6 = 0,054 Razem = 0,080 m3 7 KNR IGM Warszawa 5,800 m Dostarczenie i obsadzenie w gotowych bruzdach lub gniazdach belek stalowych o profilu: do I NP 180 mm 2.90 * 2 = 5,800 Razem = 5,800 m 8 KNR IZOiEPB ORGBUD W-wa 2,376 m2 Obudowa belek i podciągów Płyty gipsowo-włókn.zwykłe RIGIPS GLASROC F (RIDURIT) gr. 15mm. EI 30 na rusztach metalowych pojedynczych: jednowarstwowa Str: 1

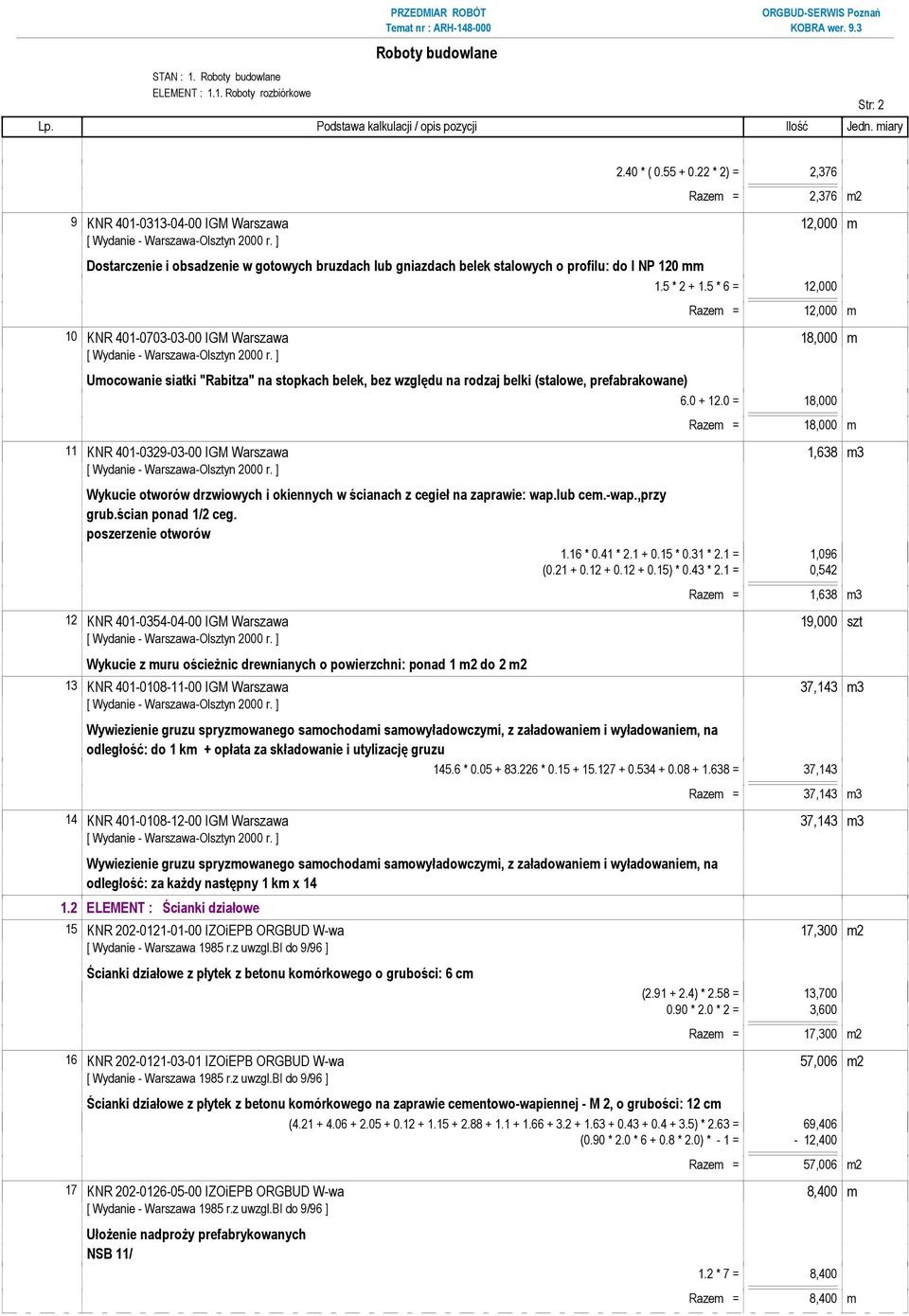

4 STAN : 1. ELEMENT : 1.1. Roboty rozbiórkowe PRZEDMIAR ROBÓT Str: * ( * 2) = 2,376 Razem = 2,376 m2 9 KNR IGM Warszawa 12,000 m Dostarczenie i obsadzenie w gotowych bruzdach lub gniazdach belek stalowych o profilu: do I NP 120 mm 1.5 * * 6 = 12,000 Razem = 12,000 m 10 KNR IGM Warszawa 18,000 m Umocowanie siatki "Rabitza" na stopkach belek, bez względu na rodzaj belki (stalowe, prefabrakowane) = 18,000 Razem = 18,000 m 11 KNR IGM Warszawa 1,638 m3 Wykucie otworów drzwiowych i okiennych w ścianach z cegieł na zaprawie: wap.lub cem.-wap.,przy grub.ścian ponad 1/2 ceg. poszerzenie otworów 1.16 * 0.41 * * 0.31 * 2.1 = 1,096 ( ) * 0.43 * 2.1 = 0,542 Razem = 1,638 m3 12 KNR IGM Warszawa 19,000 szt Wykucie z muru ościeŝnic drewnianych o powierzchni: ponad 1 m2 do 2 m2 13 KNR IGM Warszawa 37,143 m3 Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi, z załadowaniem i wyładowaniem, na odległość: do 1 km + opłata za składowanie i utylizację gruzu * * = 37,143 Razem = 37,143 m3 14 KNR IGM Warszawa 37,143 m3 Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi, z załadowaniem i wyładowaniem, na odległość: za kaŝdy następny 1 km x ELEMENT : Ścianki działowe 15 KNR IZOiEPB ORGBUD W-wa 17,300 m2 Ścianki działowe z płytek z betonu komórkowego o grubości: 6 cm ( ) * 2.58 = 13, * 2.0 * 2 = 3,600 Razem = 17,300 m2 16 KNR IZOiEPB ORGBUD W-wa 57,006 m2 Ścianki działowe z płytek z betonu komórkowego na zaprawie cementowo-wapiennej - M 2, o grubości: 12 cm ( ) * 2.63 = 69,406 (0.90 * 2.0 * * 2.0) * - 1 = - 12,400 Razem = 57,006 m2 17 KNR IZOiEPB ORGBUD W-wa 8,400 m UłoŜenie nadproŝy prefabrykowanych NSB 11/ 1.2 * 7 = 8,400 Razem = 8,400 m

5 STAN : 1. ELEMENT : 1.2. Ścianki działowe PRZEDMIAR ROBÓT 18 KNR IGM Warszawa 1,880 m3 Uzupełnienie ścian lub zamurowanie otworów o objętości do 2,0 m3 w jednym miejscu, cegłą budowlaną pełną na zaprawie cementowo-wapiennej, przy uŝyciu wapna suchogaszonego 0.9 * 2.0 * * 2.0 * * 2.0 * 0.27 = 1, ELEMENT : PodłoŜa i posadzki Razem = 1,880 m3 19 KNR IZOiEPB ORGBUD W-wa 189,090 m2 Izolacje przeciwwilgociowe i przeciwwodne poziome podposadzkowe z Folie polietylenowe izolacyjne grub.0,5 mm = 189,090 Razem = 189,090 m2 20 KNR IZOiEPB ORGBUD W-wa 174,900 m2 Izolacje cieplne i przeciwdźwiękowe poziome z płyt styropianowych grub. 5,0 cm, układane na wierzchu konstrukcji: na sucho, jedna warstwa Płyty styropianowe EPS 038-,podłoga ułozeniecelem wyrównania podłoŝa i poziomów = 174,900 Razem = 174,900 m2 21 KNR IZOiEPB ORGBUD W-wa 189,090 m2 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej M 12, grubości 20 mm, zatarte: na gładko = 189,090 Razem = 189,090 m2 22 KNR IZOiEPB ORGBUD W-wa 189,090 m2 Dodatek lub potrącenie do warstwy wyrównawczej za zmianę grubości o 10 mm x 3 23 KNR IZOiEPB ORGBUD W-wa 20,267 m2 Izolacje przeciwwilgociowe powłokowe, poziome, wykonane Suche zaprawy wodoszczelne "Atlas Woder S": pierwsza warstwa z wywinięciem na ścianę + taśmami uszczelniającymi. pom WC: ( ) * 1.3 = 20,267 Razem = 20,267 m2 24 KNR IZOiEPB ORGBUD W-wa 20,267 m2 Izolacje przeciwwilgociowe powłokowe, poziome, wykonane Suche zaprawy wodoszczelne "Atlas Woder S": kaŝda następna warstwa 25 KNR IGM Warszawa 189,090 m2 [ Wyd.IGM Warszawa-Olsztyn 1996 ] Posadzki z płytek z kamieni sztucznych układanych na klej, wymiar płytek: 30 x 30 cm - układanie metodą kombinowaną antypoślizgowe kolor uzgodnić z inwestorem W pomieszczeniach mokrych gres antypoślizgowy klasa ścieralności V oraz izolacja przeciwwilgociowa systemowa mineralna pod płytkami = 189,090 Razem = 189,090 m2 26 KNR IGM Warszawa 195,880 m [ Wyd.IGM Warszawa-Olsztyn 1996 ] Cokoliki z płytek z kamieni sztucznych układanych na klej, wymiar płytek: 20 x 20 cm - wysokość cokolika 8 cm = 195,880 Razem = 195,880 m Str: 3

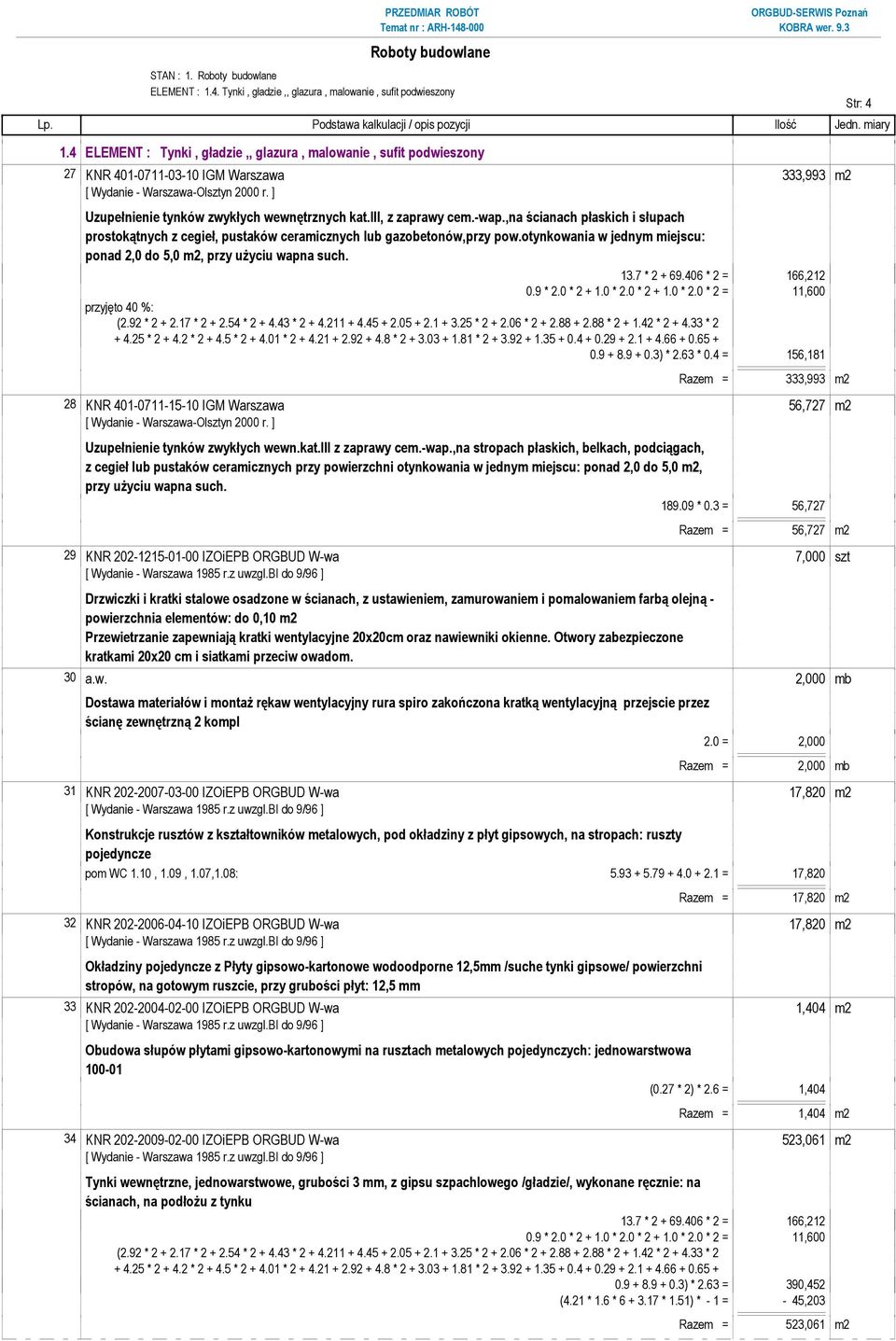

6 PRZEDMIAR ROBÓT STAN : 1. ELEMENT : 1.4. Tynki, gładzie,, glazura, malowanie, sufit podwieszony 1.4 ELEMENT : Tynki, gładzie,, glazura, malowanie, sufit podwieszony 27 KNR IGM Warszawa 333,993 m2 Uzupełnienie tynków zwykłych wewnętrznych kat.iii, z zaprawy cem.-wap.,na ścianach płaskich i słupach prostokątnych z cegieł, pustaków ceramicznych lub gazobetonów,przy pow.otynkowania w jednym miejscu: ponad 2,0 do 5,0 m2, przy uŝyciu wapna such * * 2 = 166, * 2.0 * * 2.0 * * 2.0 * 2 = 11,600 przyjęto 40 %: (2.92 * * * * * * * * * * * * * * * ) * 2.63 * 0.4 = 156,181 Razem = 333,993 m2 28 KNR IGM Warszawa 56,727 m2 Uzupełnienie tynków zwykłych wewn.kat.iii z zaprawy cem.-wap.,na stropach płaskich, belkach, podciągach, z cegieł lub pustaków ceramicznych przy powierzchni otynkowania w jednym miejscu: ponad 2,0 do 5,0 m2, przy uŝyciu wapna such * 0.3 = 56,727 Razem = 56,727 m2 29 KNR IZOiEPB ORGBUD W-wa 7,000 szt Drzwiczki i kratki stalowe osadzone w ścianach, z ustawieniem, zamurowaniem i pomalowaniem farbą olejną - powierzchnia elementów: do 0,10 m2 Przewietrzanie zapewniają kratki wentylacyjne 20x20cm oraz nawiewniki okienne. Otwory zabezpieczone kratkami 20x20 cm i siatkami przeciw owadom. 30 a.w. 2,000 mb Dostawa materiałów i montaŝ rękaw wentylacyjny rura spiro zakończona kratką wentylacyjną przejscie przez ścianę zewnętrzną 2 kompl 2.0 = 2,000 Razem = 2,000 mb 31 KNR IZOiEPB ORGBUD W-wa 17,820 m2 Konstrukcje rusztów z kształtowników metalowych, pod okładziny z płyt gipsowych, na stropach: ruszty pojedyncze pom WC 1.10, 1.09, 1.07,1.08: = 17,820 Razem = 17,820 m2 32 KNR IZOiEPB ORGBUD W-wa 17,820 m2 Okładziny pojedyncze z Płyty gipsowo-kartonowe wodoodporne 12,5mm /suche tynki gipsowe/ powierzchni stropów, na gotowym ruszcie, przy grubości płyt: 12,5 mm 33 KNR IZOiEPB ORGBUD W-wa 1,404 m2 Obudowa słupów płytami gipsowo-kartonowymi na rusztach metalowych pojedynczych: jednowarstwowa (0.27 * 2) * 2.6 = 1,404 Razem = 1,404 m2 34 KNR IZOiEPB ORGBUD W-wa 523,061 m2 Tynki wewnętrzne, jednowarstwowe, grubości 3 mm, z gipsu szpachlowego /gładzie/, wykonane ręcznie: na ścianach, na podłoŝu z tynku 13.7 * * 2 = 166, * 2.0 * * 2.0 * * 2.0 * 2 = 11,600 (2.92 * * * * * * * * * * * * * * * ) * 2.63 = 390,452 (4.21 * 1.6 * * 1.51) * - 1 = - 45,203 Razem = 523,061 m2 Str: 4

7 PRZEDMIAR ROBÓT STAN : 1. ELEMENT : 1.4. Tynki, gładzie,, glazura, malowanie, sufit podwieszony 35 KNR IZOiEPB ORGBUD W-wa 523,061 m2 Nakłady uzupełniające do tynków jednowarstwowych z gipsu szpachlowego /gładzi/ - za pogrubienie tynku o 2 mm: na ścianach 36 KNR IZOiEPB ORGBUD W-wa 171,270 m2 Tynki wewnętrzne, jednowarstwowe, grubości 3 mm, z gipsu szpachlowego /gładzie/, wykonane ręcznie: na stropach, na podłoŝu z tynku = 171,270 Razem = 171,270 m2 37 KNR IZOiEPB ORGBUD W-wa 171,270 m2 Nakłady uzupełniające do tynków jednowarstwowych z gipsu szpachlowego /gładzi/ - za pogrubienie tynku o 2 mm: na stropach 38 NNRKB BEiDOEPB ORGBUD W-wa 17,820 m2 [ Wydanie - Warszawa 1999 r. ] Gładzie gipsowe jednowarstwowe grubości 3 mm, na stropach o powierzchni ponad 5 m2, wykonywane na podłoŝu z: płyt gipsowych = 17,820 Razem = 17,820 m2 39 KNR ATHENASOFT Warszawa 86,120 m [ Wyd.ATHENASOFT W-wa 2001 r. ] Przyklejenie naroŝników ochronnych na naroŝach ścianek działowych z płyt gipsowych ORTH * 2 + ( * 2) * 2 + ( * 2) * 6 + ( * 2) * * 7 = 86,120 Razem = 86,120 m 40 KNR IGM Warszawa 83,540 m2 [ Wyd.IGM Warszawa-Olsztyn 2001 r. ] Licowanie ścian płytkami na klej o wymiarach płytek : 20x20 cm - metodą kombinowaną Płytki o specjalnych wzorach. uzgodnić z inwestorem WC: (1.28 * * * * * * * * * * * * 2) * (0.8 * * 7) = 79,820 fartuszki: (1.1 * * ) * 0.60 = 3,720 Razem = 83,540 m2 41 KNR IGM Warszawa 7,478 m2 [ Wyd.IGM Warszawa-Olsztyn 2001 r. ] Licowanie ścian płytkami na klej o wymiarach płytek : 120*60cm - metodą kombinowaną obudowa ścianki płytami gresowymi np Nowa Gala Concept lub równowaŝne uwaga kolor uzgodnić z inwestorem 3.09 * 1.05 * * 0.32 = 7,478 Razem = 7,478 m2 42 NNRKB BEiDOEPB ORGBUD W-wa 523,061 m2 [ Wydanie - Warszawa 1999 r. ] Gruntowanie podłoŝy pionowych preparatem gruntującym "CERESIT CT 17" = 523,061 Razem = 523,061 m2 43 NNRKB BEiDOEPB ORGBUD W-wa 189,090 m2 [ Wydanie - Warszawa 1999 r. ] Gruntowanie podłoŝy poziomych preparatem gruntującym "CERESIT CT 17" = 189,090 Razem = 189,090 m2 44 KNR IZOiEPB ORGBUD W-wa 439,521 m2 Malowanie farbą emulsyjną suchych tynków: dwukrotne, z przygotowaniem Farby lateksowe emulsyjne do wnętrz-kolor. uzgodnić z inwestorem Str: 5

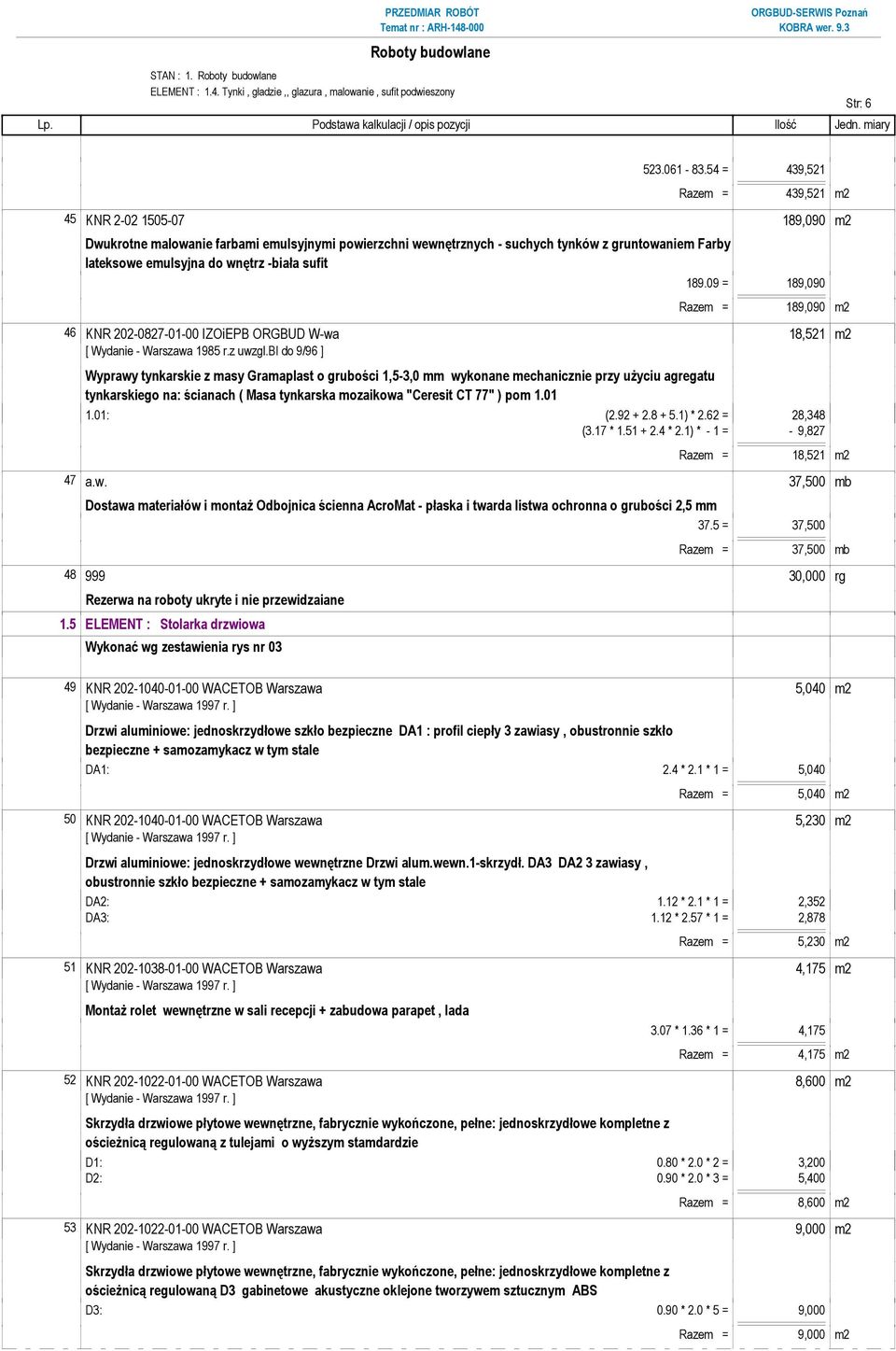

8 PRZEDMIAR ROBÓT STAN : 1. ELEMENT : 1.4. Tynki, gładzie,, glazura, malowanie, sufit podwieszony Str: = 439,521 Razem = 439,521 m2 45 KNR ,090 m2 Dwukrotne malowanie farbami emulsyjnymi powierzchni wewnętrznych - suchych tynków z gruntowaniem Farby lateksowe emulsyjna do wnętrz -biała sufit = 189,090 Razem = 189,090 m2 46 KNR IZOiEPB ORGBUD W-wa 18,521 m2 Wyprawy tynkarskie z masy Gramaplast o grubości 1,5-3,0 mm wykonane mechanicznie przy uŝyciu agregatu tynkarskiego na: ścianach ( Masa tynkarska mozaikowa "Ceresit CT 77" ) pom : ( ) * 2.62 = 28,348 (3.17 * * 2.1) * - 1 = - 9,827 Razem = 18,521 m2 47 a.w. 37,500 mb Dostawa materiałów i montaŝ Odbojnica ścienna AcroMat - płaska i twarda listwa ochronna o grubości 2,5 mm 37.5 = 37,500 Razem = 37,500 mb ,000 rg Rezerwa na roboty ukryte i nie przewidzaiane 1.5 ELEMENT : Stolarka drzwiowa Wykonać wg zestawienia rys nr KNR WACETOB Warszawa 5,040 m2 Drzwi aluminiowe: jednoskrzydłowe szkło bezpieczne DA1 : profil ciepły 3 zawiasy, obustronnie szkło bezpieczne + samozamykacz w tym stale DA1: 2.4 * 2.1 * 1 = 5,040 Razem = 5,040 m2 50 KNR WACETOB Warszawa 5,230 m2 Drzwi aluminiowe: jednoskrzydłowe wewnętrzne Drzwi alum.wewn.1-skrzydł. DA3 DA2 3 zawiasy, obustronnie szkło bezpieczne + samozamykacz w tym stale DA2: 1.12 * 2.1 * 1 = 2,352 DA3: 1.12 * 2.57 * 1 = 2,878 Razem = 5,230 m2 51 KNR WACETOB Warszawa 4,175 m2 MontaŜ rolet wewnętrzne w sali recepcji + zabudowa parapet, lada 3.07 * 1.36 * 1 = 4,175 Razem = 4,175 m2 52 KNR WACETOB Warszawa 8,600 m2 Skrzydła drzwiowe płytowe wewnętrzne, fabrycznie wykończone, pełne: jednoskrzydłowe kompletne z ościeŝnicą regulowaną z tulejami o wyŝszym stamdardzie D1: 0.80 * 2.0 * 2 = 3,200 D2: 0.90 * 2.0 * 3 = 5,400 Razem = 8,600 m2 53 KNR WACETOB Warszawa 9,000 m2 Skrzydła drzwiowe płytowe wewnętrzne, fabrycznie wykończone, pełne: jednoskrzydłowe kompletne z ościeŝnicą regulowaną D3 gabinetowe akustyczne oklejone tworzywem sztucznym ABS D3: 0.90 * 2.0 * 5 = 9,000 Razem = 9,000 m2

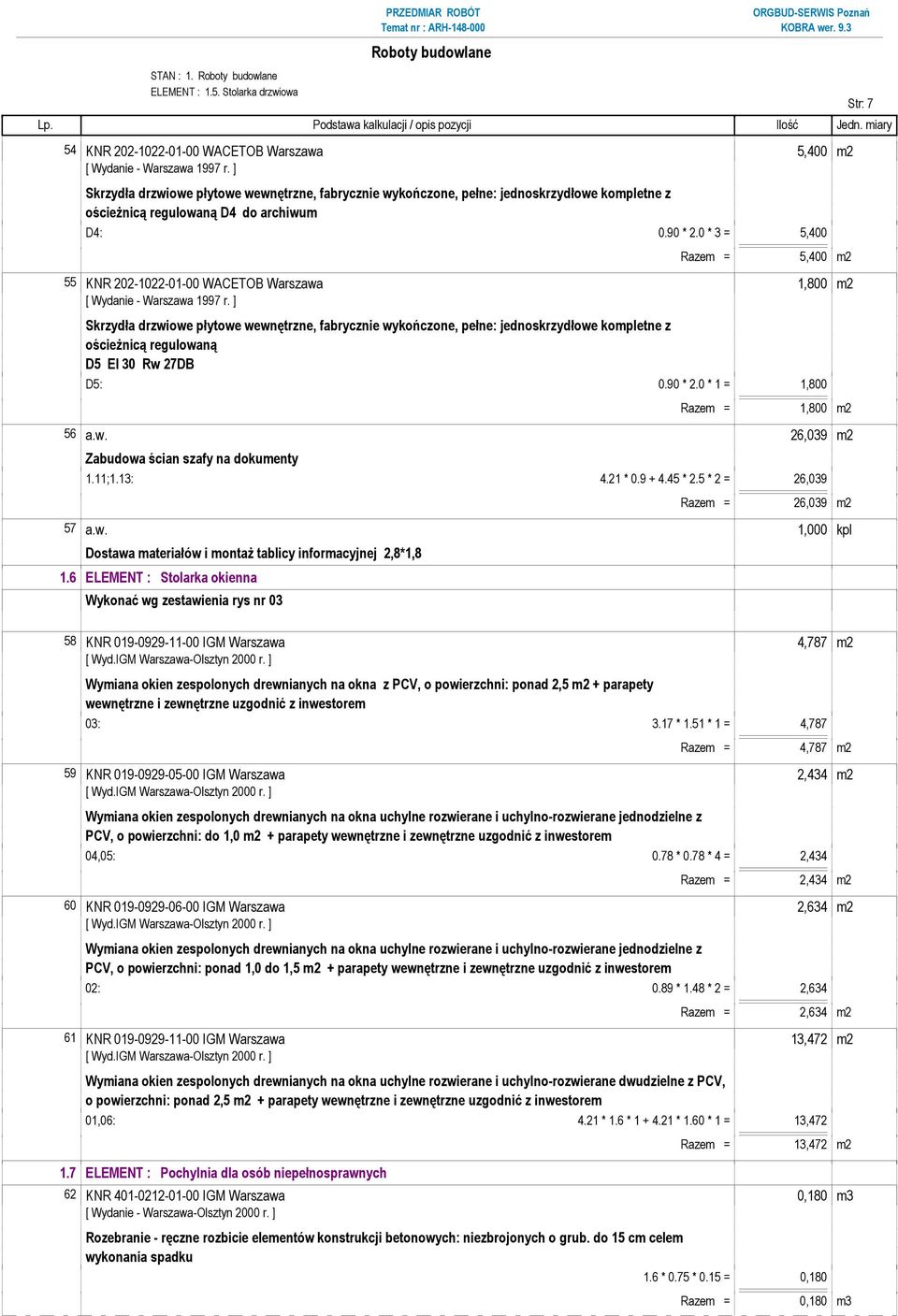

9 STAN : 1. ELEMENT : 1.5. Stolarka drzwiowa PRZEDMIAR ROBÓT 54 KNR WACETOB Warszawa 5,400 m2 Skrzydła drzwiowe płytowe wewnętrzne, fabrycznie wykończone, pełne: jednoskrzydłowe kompletne z ościeŝnicą regulowaną D4 do archiwum D4: 0.90 * 2.0 * 3 = 5,400 Razem = 5,400 m2 55 KNR WACETOB Warszawa 1,800 m2 Skrzydła drzwiowe płytowe wewnętrzne, fabrycznie wykończone, pełne: jednoskrzydłowe kompletne z ościeŝnicą regulowaną D5 EI 30 Rw 27DB D5: 0.90 * 2.0 * 1 = 1,800 Razem = 1,800 m2 56 a.w. 26,039 m2 Zabudowa ścian szafy na dokumenty 1.11;1.13: 4.21 * * 2.5 * 2 = 26,039 Razem = 26,039 m2 57 a.w. 1,000 kpl Dostawa materiałów i montaŝ tablicy informacyjnej 2,8*1,8 1.6 ELEMENT : Stolarka okienna Wykonać wg zestawienia rys nr 03 Str: 7 58 KNR IGM Warszawa 4,787 m2 [ Wyd.IGM Warszawa-Olsztyn 2000 r. ] Wymiana okien zespolonych drewnianych na okna z PCV, o powierzchni: ponad 2,5 m2 + parapety wewnętrzne i zewnętrzne uzgodnić z inwestorem 03: 3.17 * 1.51 * 1 = 4,787 Razem = 4,787 m2 59 KNR IGM Warszawa 2,434 m2 [ Wyd.IGM Warszawa-Olsztyn 2000 r. ] Wymiana okien zespolonych drewnianych na okna uchylne rozwierane i uchylno-rozwierane jednodzielne z PCV, o powierzchni: do 1,0 m2 + parapety wewnętrzne i zewnętrzne uzgodnić z inwestorem 04,05: 0.78 * 0.78 * 4 = 2,434 Razem = 2,434 m2 60 KNR IGM Warszawa 2,634 m2 [ Wyd.IGM Warszawa-Olsztyn 2000 r. ] Wymiana okien zespolonych drewnianych na okna uchylne rozwierane i uchylno-rozwierane jednodzielne z PCV, o powierzchni: ponad 1,0 do 1,5 m2 + parapety wewnętrzne i zewnętrzne uzgodnić z inwestorem 02: 0.89 * 1.48 * 2 = 2,634 Razem = 2,634 m2 61 KNR IGM Warszawa 13,472 m2 [ Wyd.IGM Warszawa-Olsztyn 2000 r. ] Wymiana okien zespolonych drewnianych na okna uchylne rozwierane i uchylno-rozwierane dwudzielne z PCV, o powierzchni: ponad 2,5 m2 + parapety wewnętrzne i zewnętrzne uzgodnić z inwestorem 01,06: 4.21 * 1.6 * * 1.60 * 1 = 13, ELEMENT : Pochylnia dla osób niepełnosprawnych Razem = 13,472 m2 62 KNR IGM Warszawa 0,180 m3 Rozebranie - ręczne rozbicie elementów konstrukcji betonowych: niezbrojonych o grub. do 15 cm celem wykonania spadku 1.6 * 0.75 * 0.15 = 0,180 Razem = 0,180 m3

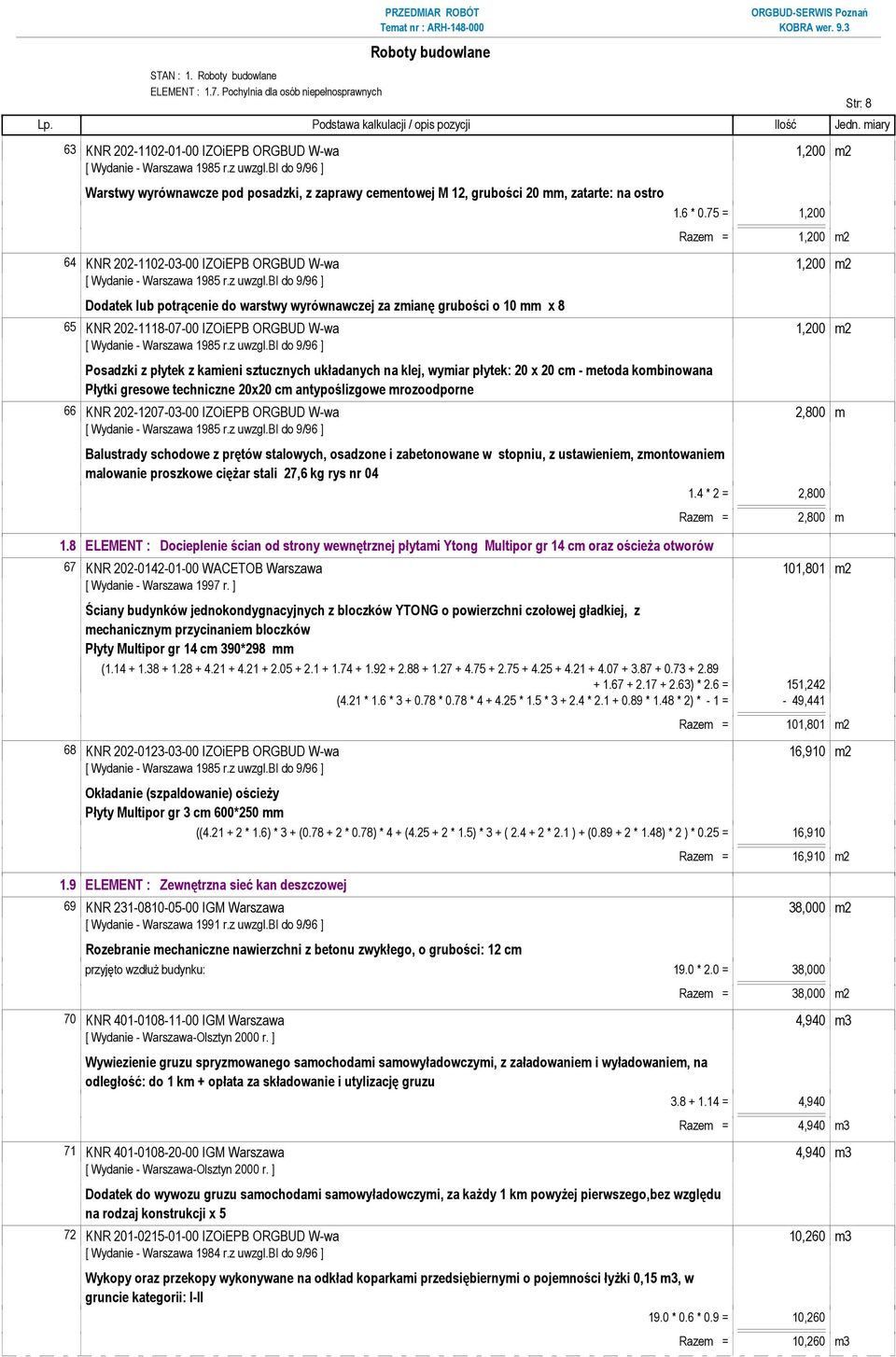

10 STAN : 1. ELEMENT : 1.7. Pochylnia dla osób niepełnosprawnych PRZEDMIAR ROBÓT 63 KNR IZOiEPB ORGBUD W-wa 1,200 m2 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej M 12, grubości 20 mm, zatarte: na ostro 1.6 * 0.75 = 1,200 Razem = 1,200 m2 64 KNR IZOiEPB ORGBUD W-wa 1,200 m2 Dodatek lub potrącenie do warstwy wyrównawczej za zmianę grubości o 10 mm x 8 65 KNR IZOiEPB ORGBUD W-wa 1,200 m2 Posadzki z płytek z kamieni sztucznych układanych na klej, wymiar płytek: 20 x 20 cm - metoda kombinowana Płytki gresowe techniczne 20x20 cm antypoślizgowe mrozoodporne 66 KNR IZOiEPB ORGBUD W-wa 2,800 m Balustrady schodowe z prętów stalowych, osadzone i zabetonowane w stopniu, z ustawieniem, zmontowaniem malowanie proszkowe cięŝar stali 27,6 kg rys nr * 2 = 2, ELEMENT : Docieplenie ścian od strony wewnętrznej płytami Ytong Multipor gr 14 cm oraz ościeŝa otworów Razem = 2,800 m 67 KNR WACETOB Warszawa 101,801 m2 Ściany budynków jednokondygnacyjnych z bloczków YTONG o powierzchni czołowej gładkiej, z mechanicznym przycinaniem bloczków Płyty Multipor gr 14 cm 390*298 mm ( ) * 2.6 = 151,242 (4.21 * 1.6 * * 0.78 * * 1.5 * * * 1.48 * 2) * - 1 = - 49,441 Razem = 101,801 m2 68 KNR IZOiEPB ORGBUD W-wa 16,910 m2 Okładanie (szpaldowanie) ościeŝy Płyty Multipor gr 3 cm 600*250 mm (( * 1.6) * 3 + ( * 0.78) * 4 + ( * 1.5) * 3 + ( * 2.1 ) + ( * 1.48) * 2 ) * 0.25 = 16, ELEMENT : Zewnętrzna sieć kan deszczowej Razem = 16,910 m2 69 KNR IGM Warszawa 38,000 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Rozebranie mechaniczne nawierzchni z betonu zwykłego, o grubości: 12 cm przyjęto wzdłuŝ budynku: 19.0 * 2.0 = 38,000 Razem = 38,000 m2 70 KNR IGM Warszawa 4,940 m3 Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi, z załadowaniem i wyładowaniem, na odległość: do 1 km + opłata za składowanie i utylizację gruzu = 4,940 Razem = 4,940 m3 71 KNR IGM Warszawa 4,940 m3 Dodatek do wywozu gruzu samochodami samowyładowczymi, za kaŝdy 1 km powyŝej pierwszego,bez względu na rodzaj konstrukcji x 5 72 KNR IZOiEPB ORGBUD W-wa 10,260 m3 [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 9/96 ] Wykopy oraz przekopy wykonywane na odkład koparkami przedsiębiernymi o pojemności łyŝki 0,15 m3, w gruncie kategorii: I-II 19.0 * 0.6 * 0.9 = 10,260 Razem = 10,260 m3 Str: 8

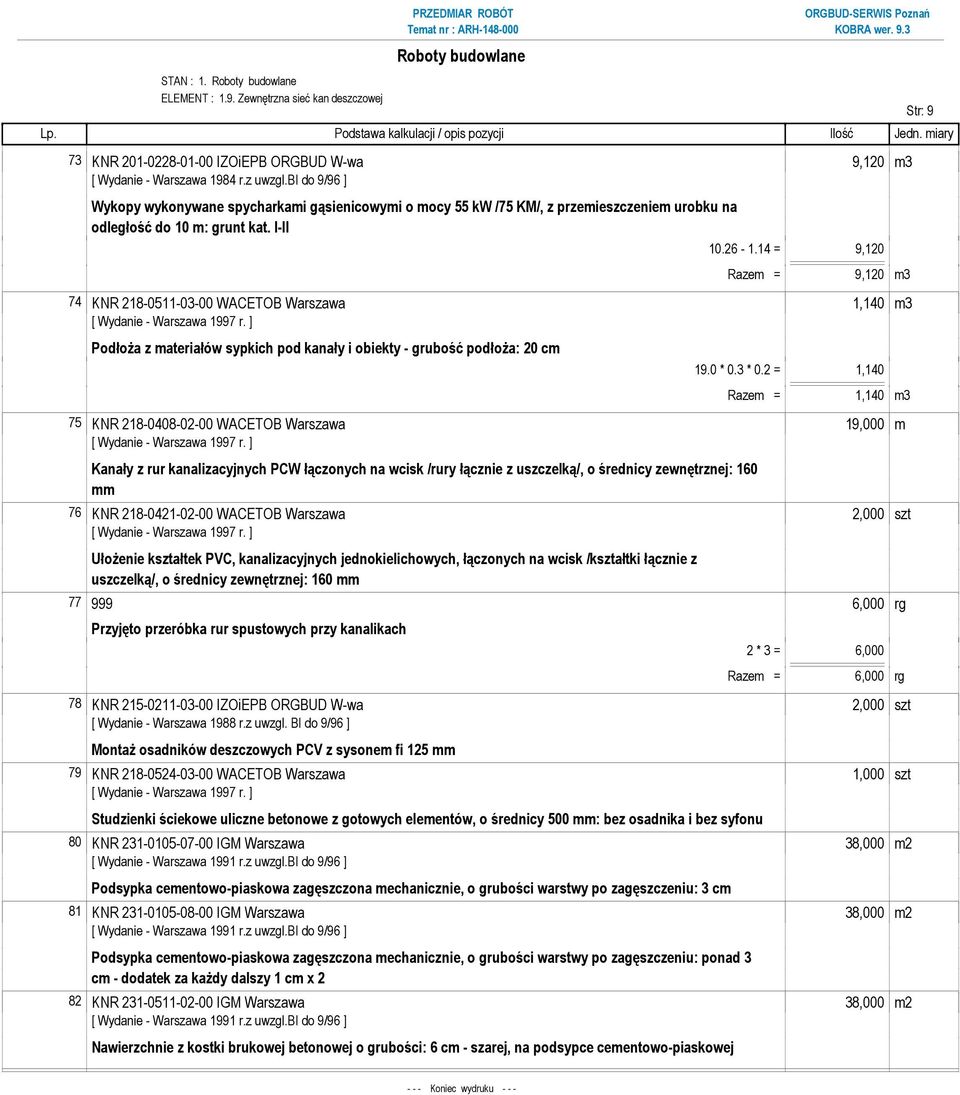

11 STAN : 1. ELEMENT : 1.9. Zewnętrzna sieć kan deszczowej PRZEDMIAR ROBÓT 73 KNR IZOiEPB ORGBUD W-wa 9,120 m3 [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 9/96 ] Wykopy wykonywane spycharkami gąsienicowymi o mocy 55 kw /75 KM/, z przemieszczeniem urobku na odległość do 10 m: grunt kat. I-II = 9,120 Razem = 9,120 m3 74 KNR WACETOB Warszawa 1,140 m3 PodłoŜa z materiałów sypkich pod kanały i obiekty - grubość podłoŝa: 20 cm 19.0 * 0.3 * 0.2 = 1,140 Razem = 1,140 m3 75 KNR WACETOB Warszawa 19,000 m Kanały z rur kanalizacyjnych PCW łączonych na wcisk /rury łącznie z uszczelką/, o średnicy zewnętrznej: 160 mm 76 KNR WACETOB Warszawa 2,000 szt UłoŜenie kształtek PVC, kanalizacyjnych jednokielichowych, łączonych na wcisk /kształtki łącznie z uszczelką/, o średnicy zewnętrznej: 160 mm ,000 rg Przyjęto przeróbka rur spustowych przy kanalikach 2 * 3 = 6,000 Razem = 6,000 rg 78 KNR IZOiEPB ORGBUD W-wa 2,000 szt [ Wydanie - Warszawa 1988 r.z uwzgl. BI do 9/96 ] MontaŜ osadników deszczowych PCV z sysonem fi 125 mm 79 KNR WACETOB Warszawa 1,000 szt Studzienki ściekowe uliczne betonowe z gotowych elementów, o średnicy 500 mm: bez osadnika i bez syfonu 80 KNR IGM Warszawa 38,000 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Podsypka cementowo-piaskowa zagęszczona mechanicznie, o grubości warstwy po zagęszczeniu: 3 cm 81 KNR IGM Warszawa 38,000 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Podsypka cementowo-piaskowa zagęszczona mechanicznie, o grubości warstwy po zagęszczeniu: ponad 3 cm - dodatek za kaŝdy dalszy 1 cm x 2 82 KNR IGM Warszawa 38,000 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Nawierzchnie z kostki brukowej betonowej o grubości: 6 cm - szarej, na podsypce cementowo-piaskowej Str: Koniec wydruku - - -
